组合体的组合形式和分析方法(制图课件)
6.1 组合体的形体分析
一、组合体的组合形式
叠加型
切割型
组合体的组合 形式：叠加和 切割两种基本 形式，多数组 合体为综合型。
叠加型组合体 可以看作是多 个部分叠加组 合而成。
切割型组合体 可以看作是在 一个基本几何 体上进行切割、 钻孔、挖槽等 操作而成。
二、组合体中相邻形体表面的连接关系
两个圆柱面相切，当圆柱面的公共切平面垂直于投影面时，应画出 两个圆柱面的分界线。
3．相交
两形体相交时，其相邻表面必产生交线，在相交处应画出交线的投影。

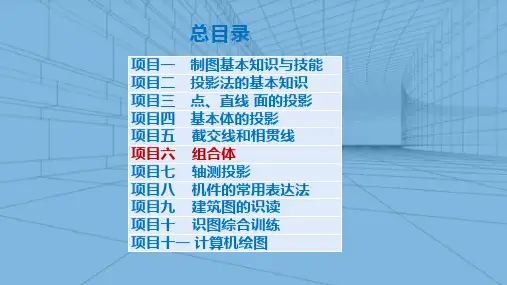

总目录
项目一 制图基本知识与技能 项目二 投影法的基本知识 项目三 点、直线 面的投影 项目四 基本体的投影 项目五 截交线和相贯线 项目六 组合体 项目七 轴测投影 项目八 机件的常用表达法 项目九 建筑图的识读 项目十 识图综合训练 项目十一 计算机绘图
项目六 组合体
子目录
1.组合体的形体分析 2.组合体的画法
共面 相切 相交
共面
不共面 相切
相交
相交
1．共面
当两形体邻接表面共面时，在共面处不应有邻接表面的分界线。 当两形体邻接表面不共面时，两形体的投影间应有线隔开。
不画线
应画线
2．相切
当两形体邻接表面相切时，由于相切是光滑过渡，所以切 线的投影不画。
正确
不正确
圆柱面与半球面相切，其表面应是光滑过渡，切线的投影不画。
《组合体的组合形式》课件
细胞结构组合体
由许多细小单元组成，形成生物体的基本结构。
组合体在不同领域的应用
建筑设计
利用不同形状的模块，构建出独特的建筑风 格。
பைடு நூலகம்系统集成
将不同的系统组合在一起，形成更复杂的整 体系统。
产品创新
通过不同部件的组合，设计出功能多样的创 新产品。
艺术创作
通过不同艺术元素的组合，创作出富有表现 力的艺术作品。
作，提高整体的效能。
3
互补组合原理
通过多个部分的互补组合，形成功能 更强大的整体。
合作协同原理
不同部分之间通过合作协同，共同完 成复杂任务。
常见的组合体类型
积木式组合体
使用模块化部分，通过简单的连接形成整体。
拼图式组合体
通过拼接不同形状的部分，形成完整的图案。
齿轮机构组合体
通过不同的齿轮组合和传动，实现复杂的运动。
《组合体的组合形式》
本课件介绍了组合体的不同组合形式，从定义、形成原理、常见类型到在不 同领域的应用，探讨了其优势、局限性以及设计要点等内容，最后给出结论 和总结。
组合体的定义
组合体是由多个独立的部分组成的整体，具备独特的功能和特性。
组合体的形成原理
1
交互作用原理
2
部分之间通过交互作用，实现协同工
组合体的优势和局限性
优势
• 功能丰富多样 • 灵活性高 • 可重复使用
局限性
• 部分依赖性 • 复杂性管理 • 可能存在兼容性问题
组合体设计的要点
• 明确需求和目标 • 选择合适的组合形式 • 考虑部分之间的连接和交互 • 进行适当的测试和优化
结论和总结
组合体作为一种重要的设计思维和方法，具有广泛的应用前景。合理的组合 形式和设计要点能够发挥组合体的优势，实现更好的效果。
组合体三视图详细版 ppt课件
标注和测量尺寸的起点。一般选择组合体的对称平面、底面、 回转体轴线及重要端面选为尺寸基准。
二.尺寸分类 1).定形尺寸 2).定位尺寸 3).总体尺寸
确定组合体各组成部分形状大小的尺寸。 确定各基本形体之间的相对位置尺寸。 组合体的总长、总宽、总高尺寸。
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
5.3.1 标注尺寸的基本要求
正确：尺寸标注符合国家标准的规定， 即：严格遵守国家标准《机械制 图》(GB/T16675.2–1996)的规定。
完全：尺寸标注要完整，要能完全确定 出物体的形状和大小，不遗漏， 不重复，即尺寸不多、不少。
清晰：尺寸的安排应适当，以便于看图、 寻找尺寸和使图面清晰。
5.3.2 基本形体的尺寸标注
1. 尺寸基准
要选三个方向
高度方向基准 宽度方向基准 长度方向基准
11 40 9
2. 定形尺寸
52
14
14
8
3. 定位尺寸
6 44
24 31
24 8
40
4. 总体尺寸
14
14 6
52 44
9 11
31
总体尺寸
标注举例一
标注定形尺寸
标注定位尺寸
标注总体尺寸
整理、完成尺寸标注
标注举例二
O
X 俯视图
YW
YH
用正投影法绘制的物体的投影图称为视图。
2.三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正 主、左视图 高平齐 俯、左视图 宽相等
5.1.2 组合体的组合方式及其分析方法
二.尺寸分类 1).定形尺寸 2).定位尺寸 3).总体尺寸
确定组合体各组成部分形状大小的尺寸。 确定各基本形体之间的相对位置尺寸。 组合体的总长、总宽、总高尺寸。
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
5.3.1 标注尺寸的基本要求
正确：尺寸标注符合国家标准的规定， 即：严格遵守国家标准《机械制 图》(GB/T16675.2–1996)的规定。
完全：尺寸标注要完整，要能完全确定 出物体的形状和大小，不遗漏， 不重复，即尺寸不多、不少。
清晰：尺寸的安排应适当，以便于看图、 寻找尺寸和使图面清晰。
5.3.2 基本形体的尺寸标注
1. 尺寸基准
要选三个方向
高度方向基准 宽度方向基准 长度方向基准
11 40 9
2. 定形尺寸
52
14
14
8
3. 定位尺寸
6 44
24 31
24 8
40
4. 总体尺寸
14
14 6
52 44
9 11
31
总体尺寸
标注举例一
标注定形尺寸
标注定位尺寸
标注总体尺寸
整理、完成尺寸标注
标注举例二
O
X 俯视图
YW
YH
用正投影法绘制的物体的投影图称为视图。
2.三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正 主、左视图 高平齐 俯、左视图 宽相等
5.1.2 组合体的组合方式及其分析方法
组合体的组合形式及表面连接关系
二、 组合体旳组合形式
叠加型 切割型 综合型
三、组合体旳表面连接关系
1.共面
平齐
2.不共面
不平齐
两表面 无界线
要画两表 面旳界线
3.相交 4.相切
相交处应 画出交线
此处没有 轮廓线
四、 组合体旳分析措施
形体分析法
假想地把组合体分解为若干个简朴旳基本形体, 并分 析它们之间旳相对位置、组合形式及表面连接关系。
片面性；要认识事物旳真相与全貌，必须 超越狭小旳范围，摆脱主观成见,全方面分 析看待问题。
谢谢
常见旳基本几何体
平面基本体
曲面基本体
1
机械制图
第4章 组 合 体
------ 组合体旳组合形式及表面连接关系
教学目的
1、了解组合体旳概念 2、掌握组合体旳组合形式 3、个以上旳基本几何体 按一定旳形式构成旳物体。
叠加
基本体
切割
组合体
综合归纳：
1、两形体相接时：结合面不平齐，中间有线隔开； 结合面平齐，中间无线隔开；
2、两形体相切时：相切处光滑过渡，无线隔开；
3、两形体相交时：相交处有线隔开；
想一想：
无线
作业：
▪ 习题集：
P26 判断组合体表面连接形式，补画下列 组合体表面旳交线
▪ 因为人们所处旳角度不同，看问题旳出发 点不同，对客观事物旳认识难免有一定旳
组合体的组合形式ppt课件
画、看组合体的视图时，通常按照组合体的结构特点和 各组成部分的相对位置，把它划分为若干个基本几何体 (这些基本几何体可以是完整的，也可以是不完整的)，并 分析各基本几何体之间的分界线的特点和画法，然后组 合起来画出视图或想像出其形状。这种分析组合体的方 法叫做形体分析法。形体分析法是画图和读图的基本方
一、 叠加
叠加式组合体是由基本几何体叠加而成。按照形体表面接触 的方式不同，又可分为相错叠加、平齐叠加、相切叠加三种。 1.两基本体表面相错叠加
形体分析：相邻表面A、B两处相错 视图分析：主视图要画分界线
2.两基本体表面平齐叠加
形体分析：相邻表面A、B两处平齐 视图分析：共面处不画分界线
3.两基本体表面相切叠加
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
7
形体分析法画看组合体的视图时通常按照组合体的结构特点和各组成部分的相对位置把它划分为若干个基本几何体这些基本几何体可以是完整的也可以是不完整的并分析各基本几何体之间的分界线的特点和画法然后组合起来画出视图或想像出其形状

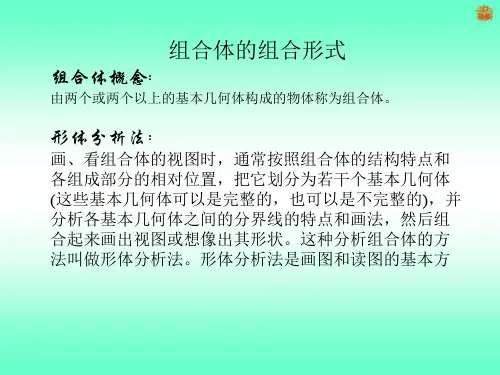

组合体的组合形式
组合体概念：
由两个或两个以上的基本几何体构成的物体称为组合体。
形体分析法：
形体分析：相邻表面A、B两处相切 视图分析：相切处不画切线投影
二、切割
切割式组合体可以看成是在基本几何体上进行切割、钻孔、 挖槽等所构成的形体。绘图时，被切割后的轮廓线必须画出 来。
三、综合
常见的组合体大都是综合式组合体，既有叠加又有切割。
形体分析：
连接板的前后面与小圆筒、大圆筒外边面相切； 肋板与小圆筒、大圆筒相交； 肋板与连接板相错叠加； 连接板与小圆筒底面平齐，与大圆筒底面不平齐。
一、 叠加
叠加式组合体是由基本几何体叠加而成。按照形体表面接触 的方式不同，又可分为相错叠加、平齐叠加、相切叠加三种。 1.两基本体表面相错叠加
形体分析：相邻表面A、B两处相错 视图分析：主视图要画分界线
2.两基本体表面平齐叠加
形体分析：相邻表面A、B两处平齐 视图分析：共面处不画分界线
3.两基本体表面相切叠加
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
7
形体分析法画看组合体的视图时通常按照组合体的结构特点和各组成部分的相对位置把它划分为若干个基本几何体这些基本几何体可以是完整的也可以是不完整的并分析各基本几何体之间的分界线的特点和画法然后组合起来画出视图或想像出其形状
组合体的组合形式
组合体概念：
由两个或两个以上的基本几何体构成的物体称为组合体。
形体分析法：
形体分析：相邻表面A、B两处相切 视图分析：相切处不画切线投影
二、切割
切割式组合体可以看成是在基本几何体上进行切割、钻孔、 挖槽等所构成的形体。绘图时，被切割后的轮廓线必须画出 来。
三、综合
常见的组合体大都是综合式组合体，既有叠加又有切割。
形体分析：
连接板的前后面与小圆筒、大圆筒外边面相切； 肋板与小圆筒、大圆筒相交； 肋板与连接板相错叠加； 连接板与小圆筒底面平齐，与大圆筒底面不平齐。
工程制图 第六次课 组合体 立体相贯.ppt
例 求作轴线垂直相交的圆柱与圆锥相贯
3. 作图 ⑶判断可见性，依次光滑 连接各点的同面投影。 补全轮廓线的投影。
正交圆柱体相贯线的简化画法
求出特殊点1’和2’
O
求出特殊点3’（4’）
过点1’、3’和2’作垂 直平分线，交点为 圆心O
以O为圆心画圆弧， 取代相贯线的投影。
4.2.3 相贯线的特殊情况
面的分界线。 由于立体均具有一定的范围，所以相贯线一般由封
闭的空间线段组成。
相贯线的形状取决于立体的几 何性质、相对大小以及它们的相 对位置。
三面共点原理--辅助面法
（要求辅助面与立体表面交线的投影应为直线或圆）
4.2.2 求解相贯线的常用方法：
一、表面取点法
作图步骤:
a’
b’
1.形体分析
c’
2.求相贯线上的 特殊点
两形体一方向平齐的画法
二、组合体的组合形式 2 相切
相邻两形体的表面若在某处有公共的切平面，则两表面在该处是光滑 过渡，称为相切。它包括平面与曲面、曲面与曲面相切，两立体表面相切 处的切线（直线或圆）在三视图中均不画出。
二、组合体的组合形式 2 相切
例
画图时，应从相切表面 有积聚性投影画起；
先定出直线与圆的切点，
3. 作图
⑵ 求一般位置点。
在相贯线的侧面投影上
任取一水平辅助平面，
与圆交于5″、6″。辅
助面与圆锥的交线圆在
水平面上的投影反映实
形，辅助面与圆柱的交
线为直线，根据宽相等
得其水平投影。交线圆
与直线的交点5、6，即
为相贯线上的点。再根
据高平齐、长对正得5′、
6′。
用同样的方法可求出一系列中间点。
3. 作图 ⑶判断可见性，依次光滑 连接各点的同面投影。 补全轮廓线的投影。
正交圆柱体相贯线的简化画法
求出特殊点1’和2’
O
求出特殊点3’（4’）
过点1’、3’和2’作垂 直平分线，交点为 圆心O
以O为圆心画圆弧， 取代相贯线的投影。
4.2.3 相贯线的特殊情况
面的分界线。 由于立体均具有一定的范围，所以相贯线一般由封
闭的空间线段组成。
相贯线的形状取决于立体的几 何性质、相对大小以及它们的相 对位置。
三面共点原理--辅助面法
（要求辅助面与立体表面交线的投影应为直线或圆）
4.2.2 求解相贯线的常用方法：
一、表面取点法
作图步骤:
a’
b’
1.形体分析
c’
2.求相贯线上的 特殊点
两形体一方向平齐的画法
二、组合体的组合形式 2 相切
相邻两形体的表面若在某处有公共的切平面，则两表面在该处是光滑 过渡，称为相切。它包括平面与曲面、曲面与曲面相切，两立体表面相切 处的切线（直线或圆）在三视图中均不画出。
二、组合体的组合形式 2 相切
例
画图时，应从相切表面 有积聚性投影画起；
先定出直线与圆的切点，
3. 作图
⑵ 求一般位置点。
在相贯线的侧面投影上
任取一水平辅助平面，
与圆交于5″、6″。辅
助面与圆锥的交线圆在
水平面上的投影反映实
形，辅助面与圆柱的交
线为直线，根据宽相等
得其水平投影。交线圆
与直线的交点5、6，即
为相贯线上的点。再根
据高平齐、长对正得5′、
6′。
用同样的方法可求出一系列中间点。
组合体的组合形式与表面连接关系PPT课件
讲师：XXXXXX XX年XX月XX日
16
上 页
分解
下
页
2）切割型——在某一形体上通过切割和穿孔的形式切割而成。
上 页
分解
下
页
3）综合型——既有叠加又有切割的。
上 页
分解
下 页
二、组合体中相邻形体表面的连接关系共面 Nhomakorabea相切
相交
相交
相交
上 页 下 页
任务
任务急救包
1．共面
当两形体邻接表面共面时，在共面处不应有邻接表面的分 界线。
当两形体邻接表面不共面时，两形体的投影间应有线隔开。
上 页
下 页
◆相切与相交作图结构的区别
有交线!
如何确定切此点注处位意无置线? !
上 页
下 页
相交
相切
任务
上 页 下 页
14
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
15
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
课前热身练习
大家认识下列的物体吗？能说出它们由哪些基本几何体构成吗？
上 页 下 页
导入新课
任何机器零件，从形体角度来看，都可以看成是由一些简 单立体经过叠加、切割或穿孔等方式组合而成，这种由若干 立体组合而成的物体，称为组合体。
上 页
下 页
任务
急救包
上 页
下 页
根据提供的任务锦囊,分析下列组合体的特征,完成以下任务:
不画线
上
应画线
16
上 页
分解
下
页
2）切割型——在某一形体上通过切割和穿孔的形式切割而成。
上 页
分解
下
页
3）综合型——既有叠加又有切割的。
上 页
分解
下 页
二、组合体中相邻形体表面的连接关系共面 Nhomakorabea相切
相交
相交
相交
上 页 下 页
任务
任务急救包
1．共面
当两形体邻接表面共面时，在共面处不应有邻接表面的分 界线。
当两形体邻接表面不共面时，两形体的投影间应有线隔开。
上 页
下 页
◆相切与相交作图结构的区别
有交线!
如何确定切此点注处位意无置线? !
上 页
下 页
相交
相切
任务
上 页 下 页
14
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
15
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
课前热身练习
大家认识下列的物体吗？能说出它们由哪些基本几何体构成吗？
上 页 下 页
导入新课
任何机器零件，从形体角度来看，都可以看成是由一些简 单立体经过叠加、切割或穿孔等方式组合而成，这种由若干 立体组合而成的物体，称为组合体。
上 页
下 页
任务
急救包
上 页
下 页
根据提供的任务锦囊,分析下列组合体的特征,完成以下任务:
不画线
上
应画线
