断路器控制回路的基本要求

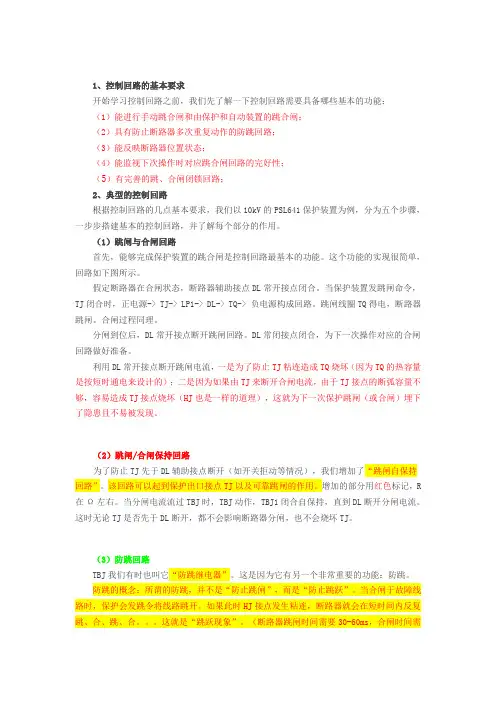

断路器控制回路基本原理
1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。
（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单，回路如下图所示。
假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电，断路器跳闸。
合闸过程同理。
分闸到位后，DL常开接点断开跳闸回路。
DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。
（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记，R 在Ω左右。
当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。
这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。
（3）防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能：防跳。
防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。
第8章思考题和习题解答
第八章变电所二次回路和自动装置8-1 变电所二次回路按功能分为哪几部分各部分的作用是什么答：变电所二次回路按功能分为断路器控制回路、信号回路、保护回路、监测回路、自动控制回路及操作电源回路等。
①断路器控制回路的主要功能是对断路器进行通、断操作，当线路发生短路故障时，相应继电保护动作，接通断路器控制回路中的跳闸回路，使断路器跳闸，起动信号回路发出声响和灯光信号。
②信号回路是用来指示一次电路设备运行状态的二次回路。
信号按用途分，有断路器位置信号、事故信号和预告信号。
③保护回路是用来对变电所设备进行保护。
④监视和测量回路是用来对变电所各线路进行监视和测量，以满足电气设备安全运行的需要。
⑤自动控制回路是用来实现自动重合闸和备用电源自动投入。
⑥操作电源回路是用来提供断路器控制回路、信号回路、保护回路、监测回路、自动控制回路等所需的电源。
8-2 二次回路图主要有哪些内容各有何特点答：二次回路图主要有二次回路原理图、二次回路展开图、二次回路安装接线图。
①二次回路原理图主要是用来表示继电保护、断路器控制、信号等回路的工作原理，在该图中一、二次回路画在一起，继电器线圈和其触点画在一起，有利于叙述工作原理，但由于导线交叉太多，它的应用受到一定的限制。
②二次回路展开图将二次回路中的交流回路与直流回路分开来画。
交流回路又分为电流回路和电压回路，直流回路又有直流操作回路与信号回路，在展开图中继电器线圈和触点分别画在相应的回路，用规定的图形和文字符号表示。
③二次回路安装接线图画出了二次回路中各设备的安装位置及控制电缆和二次回路的连接方式，是现场施工安装、维护必不可少的图纸。
8-3 操作电源有哪几种，直流操作电源又有哪几种各有何特点答：二次回路的操作电源主要有直流操作电源和交流操作电源两类，直流操作电源有蓄电池和硅整流直流电源两种。
蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。
①铅酸蓄电池具有一定危险性和污染性，需要专门的蓄电池室放置，投资大。

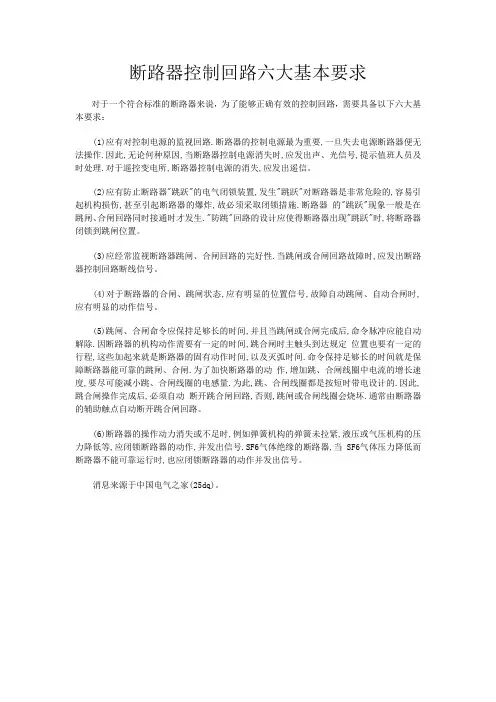

断路器控制回路六大基本要求
断路器控制回路六大基本要求对于一个符合标准的断路器来说，为了能够正确有效的控制回路，需要具备以下六大基本要求：(1)应有对控制电源的监视回路.断路器的控制电源最为重要,一旦失去电源断路器便无法操作.因此,无论何种原因,当断路器控制电源消失时,应发出声、光信号,提示值班人员及时处理.对于遥控变电所,断路器控制电源的消失,应发出遥信。
(2)应有防止断路器"跳跃"的电气闭锁装置,发生"跳跃"对断路器是非常危险的,容易引起机构损伤,甚至引起断路器的爆炸,故必须采取闭锁措施.断路器的"跳跃"现象一般是在跳闸、合闸回路同时接通时才发生."防跳"回路的设计应使得断路器出现"跳跃"时,将断路器闭锁到跳闸位置。
(3)应经常监视断路器跳闸、合闸回路的完好性.当跳闸或合闸回路故障时,应发出断路器控制回路断线信号。
(4)对于断路器的合闸、跳闸状态,应有明显的位置信号,故障自动跳闸、自动合闸时,应有明显的动作信号。
(5)跳闸、合闸命令应保持足够长的时间,并且当跳闸或合闸完成后,命令脉冲应能自动解除.因断路器的机构动作需要有一定的时间,跳合闸时主触头到达规定位置也要有一定的行程,这些加起来就是断路器的固有动作时间,以及灭弧时间.命令保持足够长的时间就是保障断路器能可靠的跳闸、合闸.为了加快断路器的动作,增加跳、合闸线圈中电流的增长速度,要尽可能减小跳、合闸线圈的电感量.为此,跳、合闸线圈都是按短时带电设计的.因此,跳合闸操作完成后,必须自动断开跳合闸回路,否则,跳闸或合闸线圈会烧坏.通常由断路器的辅助触点自动断开跳合闸回路。
(6)断路器的操作动力消失或不足时,例如弹簧机构的弹簧未拉紧,液压或气压机构的压力降低等,应闭锁断路器的动作,并发出信号.SF6气体绝缘的断路器,当SF6气体压力降低而断路器不能可靠运行时,也应闭锁断路器的动作并发出信号。
断路器控制回路
二、断路器控制回路的基本要求（2）
3）能监视电源及下次操作时分闸回路的完整性， 对重要元件及有重合闸功能、备用电源自动投入 的元件，还应监视下次操作时合闸回路的完整性；
4）有防止断路器多次合闸的“跳跃”闭锁装置； 5）控制回路的的接线力求简单可靠，使用电缆最
少。
电气二次回路
断路器控制回路
一、概述（1）
• 断路器是用来连接电网，控制电网设备与线路的 通断，送出或断开负荷电流，切除故障的重要设 备，其控制回路是二次回路的重要组成部分。由 于断路器的种类和型号是多种多样，故控制回路 的接线方式也很多，但其基本原理与要求是相似 的。
一、概述（2）
• 断路器的控制回路按其操作方式可分为按对象操 作和选线操作；按控制地点可分为集中控制和就 地控制；按跳合闸回路监视方式可分为灯光监视 和音响监视；按操作电源种类可分为直流操作与 交流操作等等。
பைடு நூலகம்
二、断路器控制回路的基本要求（1）
• 断路器控制回路的基本要求 • 断路器的控制是通过电气回路来实现的，为此，必须有
相应的二次设备，在控制室的控制屏上应有能发出跳合 闸命令的控制开关（或按钮），在断路器上应有执行命 令的操作机构，并用电缆将它们连接起来。断路器的控 制回路应满足下列要求： 1）能进行手动跳、合闸和由继电保护与自动装置（必要时） 实现自动跳、合闸，并在跳、合闸动作完成后，自动切 断跳合闸脉冲电流（因为跳、合闸线圈是按短时间带电 设计的）； 2）能指示断路器的分、合闸位置状态，自动跳、合闸时应 有明显信号；
关于进一步规范断路器远方就地切换控制回路设计及运行要求的通知
关于进一步规范断路器远方就地切换控制回路设计及运行要求的通知Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】中国南方电网有限责任公司文件南方电网调〔2010〕8号关于进一步规范断路器“远方/就地”切换控制回路设计及运行要求的通知超高压公司、调峰调频公司，各省公司：为进一步规范断路器“远方/就地”切换控制回路的设计，加强断路器“远方/就地”控制回路的运行管理，保障运行、检修人员的人身安全，防止就地操作断路器时保护控制回路断开引起的保护拒动，现对断路器“远方/就地”控制回路的设计及运行提出以下要求：一、断路器“远方/就地”切换控制回路设计要求1、保护和监控系统分、合断路器，应经“远方/就地”切换开关控制，并能对保护分、合闸回路完好性进行有效监视。
当“远方/就地”切换开关置于“远方”位置时，保护和监控系统才可对断路器进行分、合闸操作；当断路器检修，“远方/就地”切换开关置于“就地”位置时，断开保护和监控系统分、合断路器的控制回路，断路器由现地操作，有效保障检修人员的人身安全。
2、断路器就地合闸操作，宜经断路器两侧刀闸位置闭锁。
在就地手合回路中，宜串接断路器两侧刀闸辅助接点，仅当断路器两侧的刀闸同时拉开时，才允许就地手合操作。
断路器“远方/就地”切换控制回路接线示意图及就地手合回路刀闸辅助接点闭锁关系分别见附件1、附件2。
二、相关运行要求1、除冷备用及检修状态外，严禁在就地进行分、合闸操作。
2、保护和监控系统分、合闸回路经“远方/就地”切换开关控制的断路器，在正常运行及热备用状态时，严禁将断路器控制模式切换至“就地”。
3、保护和监控系统分、合闸回路部分或全部未经“远方/就地”切换开关控制的断路器，在断路器检修且本体有人工作时，严禁进行保护带断路器传动试验和远方分、合闸操作。
4、运行人员应高度重视告警信号，出现断路器控制回路断线等告警时，应立即处理。
运行设备出现断路器控制回路断线告警时，经确认且异常短时无法处理，应尽快停运断路器；待投运设备出现断路器控制回路断线告警时，若异常未处理，严禁操作断路器合闸。
第3章断路器的控制电路
3．能够防止断路器短时间内连续多次分、合的跳跃现象发生； 4．能够利用控制开关手动对断路器进行分、合闸的操作；也能满足继电保
护和自动装置的要求，实现断路器的自动分、合闸； 5．应能监视控制回路的是否完好，应对二次回路短路或负荷进行保护； 6、应有反映断路器处于分、合闸状态的位置信号和自动合、跳闸的不同显
SA(14-13)接通，
回路100L(+)→ SA(14-13) → HR→R2→QF2→YT→FU2→L-接通 。红
灯发闪光，提醒运行人员核对操作是否正确。
♣ 跳闸 将SA手柄逆时针方向旋转45°到“跳闸”位置(T)， SA(6-7) 、
SA(11-10)接通，
回路L+→FU1→ SA(6-7) →QF2→YT→FU2→L-接通。，使YT励磁动作，
1．手动合闸 ★合闸前的起始状态是：
QF处于跳闸状态，QF1，QF3接通，QF2断开； SA在“跳闸后”位置(TD),SA(11-10)接通, 回路L+ →FU1 → SA(11-10) →HG →R1 →QF1 →KM →FU2 →L接通，绿灯发平光。 ★预备合闸 将SA手柄顺时针方向旋转90°到“预备合闸”位置(PC)， SA(9-10)接通， 回路100L(+)→ SA(9-10) → HG→R1→QF1→KM→FU2→L-接通 。 绿灯发闪光，提醒运行人员核对操作是否正确。 ★合闸 将SA手柄顺时针方向旋转45°到“合闸”位置(C)，SA(5-8)、 SA(16-13)通， 回路L+→FU1→ SA(5-8) →QF1→KM→FU2→L-接通。KM加上全电 压励磁动作，其常开触点闭合， 回路L+→FU3→KM→YC→KM→FU4→L-接通，使YC励磁动作，操动 机构使断路器合闸；同时QF1、QF3断开， 回路L+→FU1→SA(16-13)→HR→R2→KCF → QF2→YT→FU2→L接通，红灯亮平光。 ★合闸后 SA “合闸后”位置(CD)，此时SA(16-13)仍通，回路 L+→FU1→SA(16-13)→HR→R2→KCF → QF2→YT→FU2→L- 仍接通， 红灯亮平光，表明断路器在合闸位置，同时说明分闸回路完好。 返回
高压断路器QF
结构（三部分） 框架——依靠两个支持绝缘子将各相与地绝缘；固定（分闸弹簧） 传动——带动动触头运动。主轴、分相轴、操动轴。 油箱——关键部分 • 上部：注油螺钉，油气分离器 • 中部：上接线板，绝缘筒，油位指示器，静触头，动触头 • 下部：下接线板，底座，连杆，拐臂，放油螺钉，缓冲器 组成：导电回路——上出线座→静触头座→辨形触头→动触头→导电 杆→动触头→下出线座 灭弧系统——纵横吹灭弧室（纵横油气吹+机械油吹） 逆止阀：电弧形成后分解油，逆止阀钢球上推堵住回油孔，形成密闭 燃弧，使内腔压力升高 油气分离器：a.避免灭弧室完全封死，压力过高 b.避免直接将炽热的带有大量电子和离子的油气混合物 排出箱外，引起自燃和设备绝缘闪络。
优点： 结构简单，价格便宜 缺点： 油在灭弧过程中容易碳化，所以检修周期短，维 护工作量大；再加上油会造成对环境的污染大又容 易引发火灾。
断路器的发展趋势为无油化。即被SF6和真空断路器取代。
真空断路器——利用真空来作绝缘和灭弧介质的断路器。
真空断路器的灭弧原理——真空间隙内的气体稀薄，分子
合闸电流很大可达几十安至数百安广泛应用于3500kv断路器三相操作断路器的控制和信号电路断路器控制回路的基本要求1断路器操作机构中的合跳闸线圈是按短时通电设计的故在合跳闸完成后应自动解除命令脉冲切断合跳闸回路以防合跳闸线圈长时间通2合跳闸电流脉冲一般应直接作用于断路器的合跳闸线圈但对电磁操作机构合闸线圈电流很大35250a左右须通过合闸接触器接通合闸线4断路器既可利用控制开关进行手动跳闸与合闸又可由继电保护和自动装置自动跳闸与合闸
(5)关合电流：指断路器在冲击短路电流作用下， 承受电动力的能力与热量，具体指保证断路 器能可靠关合而不会发生触头或其他损伤时 允许接通的最大短路电流。 (6)热稳定电流Irw：指断路器承受短路电流热效 应的能力。（利用热稳定时间tr对应的Irw） （一般取4S）
断路器控制回路的基本要求
断路器控制回路的基本要求一、引言断路器控制回路是现代电力系统中的重要组成部分，它负责在电力系统中控制和保护电路的正常运行。
断路器控制回路的设计和要求直接关系到电力系统的安全可靠运行。
本文将从多个方面探讨断路器控制回路的基本要求。
二、断路器控制回路的作用和组成断路器控制回路主要用于控制电力系统中的断路器，以实现对电路的开关和保护功能。
它由多个组成部分组成，包括信号输入模块、处理逻辑单元、驱动电路和断路器等。
2.1 信号输入模块信号输入模块用于接收来自电力系统的信号，并将其转换为数字信号或模拟信号输入给处理逻辑单元。
这些信号主要包括开关信号、保护信号和故障信号等。
2.2 处理逻辑单元处理逻辑单元是断路器控制回路的核心部分，主要负责逻辑运算、判断和决策。
它根据接收到的信号进行处理，并根据设定的逻辑关系来控制断路器的操作。
2.3 驱动电路驱动电路用于将处理逻辑单元输出的控制信号转换为断路器操作所需的电信号。
它可以将低电平信号转换为高电平信号，以满足断路器的控制要求。
2.4 断路器断路器是控制回路的最终执行部分，它根据驱动电路提供的控制信号，对电路进行断开或闭合操作。
断路器具有快速、可靠地进行开关操作的能力，以及对电路故障进行保护的功能。
三、断路器控制回路的基本要求断路器控制回路的设计应满足以下基本要求，以确保电力系统的安全可靠运行。
3.1 功能可靠性断路器控制回路应能够准确、可靠地控制和保护电路。
在接收到开关信号、保护信号或故障信号后，处理逻辑单元应能够进行相应的逻辑判断，并产生正确的控制信号。
驱动电路应能够准确地将控制信号转换为断路器操作所需的电信号。
断路器应能够快速地进行开关操作，并正常地执行保护功能。
3.2 灵活性和可扩展性断路器控制回路的设计应具有一定的灵活性和可扩展性。
它应能够适应不同类型的断路器和电力系统，并能够满足不同的控制要求。
同时，它应具备良好的兼容性，以便与其他系统进行联动控制。
3.3 安全性和稳定性断路器控制回路应具备高度的安全性和稳定性。
断路器控制回路的基本要求
断路器控制回路的基本要求一、引言断路器控制回路是电气系统中非常重要的一部分，它能够保护电气设备和人身安全。
因此，断路器控制回路的设计和实现必须符合一定的基本要求。
本文将从以下几个方面详细介绍断路器控制回路的基本要求。
二、基本原则1.可靠性断路器控制回路必须具有高可靠性，确保在任何情况下都能够正常运行。
因此，在设计过程中需要考虑各种可能出现的故障，并采取相应的措施进行预防和处理。
2.安全性断路器控制回路在运行过程中必须保证人身安全，避免发生意外事故。
因此，在设计过程中需要考虑各种可能出现的危险因素，并采取相应的措施进行预防和处理。
3.经济性断路器控制回路在设计和实现过程中必须考虑经济效益，尽可能降低成本，并确保功能完备。
三、基本要求1.选择合适的断路器选择合适的断路器是断路器控制回路设计中非常重要的一步。
需要根据电气设备的额定电压、额定电流和负载类型等因素来选择合适的断路器。
同时，还需要考虑断路器的故障保护能力和操作特性等因素。
2.设计合理的控制回路设计合理的控制回路是断路器控制回路实现中非常重要的一步。
需要根据具体情况选择适当的控制方式，并确保控制信号稳定可靠。
同时，还需要考虑控制回路中可能出现的干扰和噪声等因素，并采取相应的措施进行预防和处理。
3.合理设置保护装置合理设置保护装置是断路器控制回路实现中非常重要的一步。
需要根据电气设备的特点和使用环境等因素来选择适当的保护装置，并确保保护装置能够及时有效地对故障进行检测和处理。
4.严格执行安全操作规程严格执行安全操作规程是断路器控制回路运行中非常重要的一步。
需要对操作人员进行培训，确保其了解相关安全知识，并严格按照操作规程进行操作。
同时，还需要对设备进行定期检查和维护，确保其处于良好状态。
四、结论断路器控制回路是电气系统中非常重要的一部分，其设计和实现必须符合一定的基本要求。
只有在满足可靠性、安全性和经济性等基本原则的基础上，才能够实现断路器控制回路的有效运行。
断路器控制回路基础知识
二 典型的控Leabharlann 回路01 基本的跳、合闸回路
左图为简化后的跳、合闸原理图，+KM和-KM代表 正、负电源，DL为断路器辅助触点，HQ、TQ分别为合、 跳闸线圈。
注意：手合/遥合/重合闸动作接点并不是同一个合闸 出口接点，手跳/遥跳/保护跳也不是同一个跳闸出口接 点，此处简化是为了方便理解。
假定断路器在合闸状态，断路器辅助接点DL常开 接点闭合。当保护装置发跳闸命令，跳闸出口接点闭合， 通过正电源→ 跳闸出口接点→DL→TQ→负电源构成回 路，跳闸线圈TQ得电，断路器跳闸。断路器完成跳闸 动作后，DL常开接点断开跳闸回路，DL常闭接点闭合， 为下次合闸做准备。断路器合闸过程同理，此处不再赘 述。
如果跳闸期间没有分闸命令存在，则在断路器完成 分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失 电，此时由于合闸接点一直是断开的，不能形成TBJV电 压自保持，复归。TBJV重新闭合，合闸回路完好，不影 响下次的跳合闸。
由以上动作过程，我们可以看出防跳的本质就是 “防合”，将断路器保持在“跳闸”状态，防跳由跳闸 回路防跳电流继电器TBJ启动，合闸回路防跳电压继电
当开关在分位时，DL常闭触点闭合，TWJ继电器 所在回路导通,TWJ动作，在本图下方的TWJ常开触点 闭合，分位指示灯点亮，反应断路器在分闸位置，合 闸回路完好。同理合位指示灯亮时，指示断路器在合 闸位置，跳闸回路完好。
此时有一个问题需要思考？在分闸监视回路导通时， 有电流流过合闸线圈HQ，会不会引起断路器合闸误动 作？
当合闸操作时，HBJ继电器导通，HBJ常开触点闭合， 这时无论合闸出口接点是否断开，合闸回路都会通过HBJ 触点导通，完成合闸操作，此时无论合闸出口接点是否 先于DL辅助接点断开，都不会影响断路器合闸。分闸同 理。
断路器控制回路-学员
图5由防跳继电器构成的断路 器控制回路
3．事故音响信号起动回路 断路器自动跳、合闸后，不仅指示灯要发出闪光，而且 还要求发出事故音响信号（蜂鸣器HA）。事故音响信号是 利用不对应原则实现的，全所共用一套音响装置。
2
1
断路器的自动合闸是由自动重合闸装置的出口触 点K1闭合实现的。
图3断路器基本跳、合闸回路
（2）跳闸操作： 手动跳闸是将控制开关SA
打至“跳闸”位，此时其6—7 触点接通，而断路器在合闸位 置时其动合触点QF1是接通的， 所以跳闸线圈YT通电，断路器 进行跳闸。当跳闸操作完成后， 断路器的动合触点QF1断开，而 动断触点QF2接通，准备好合闸 回路。
1．按控制地点分
断路器的控制方式接控制地点分为集中（远方）控制 和就地（分散）控制两种。
（1）集中控制。在主控制室的控制台上，用控制开关或按钮 通过控制电缆去接通或断开断路器的跳、合闸线圈，对断 路器控制。一般对发电机、主变压器、母线、断路器、厂 用变压器35kV以上线路等主要设备都采用集中控制。
1．控制开关的构成
图1是发电厂和变电所普遍应用的LW2－Z型控制开
关的结构图。左端是操作手柄，装于屏前；与手柄 固定连接的方轴上装有5～8节触点盒，用螺杆相连 装于屏后，如图1（a）所示。图1（b）是控制开关 的纵视图.
接线端子
操作手柄
触点盒
面板 操作手柄
表5－1
LW2－Z－1a、4、6a、40、20、20／F8型控制开关触点图表
若线路发生故障，则继电保护装置动作，K2 触点闭合，经KCF1的电流线圈、断路器动合触 点QF1，跳闸线圈通电起动，使断路器跳闸。 同时，KCF1电流线圈起动，其动合触点闭合， 使其经电压线圈KCF2自保持，而KCF的动断触 点断开，可靠地切断KM线圈回路，即使SA的 5—8触点接通，KM也不会通电，防止了断路器 跳跃现象的发生。只有合闸命令解除（SA的 5—8触点断开或K1断开），KCF2电压线圈断 电，才能恢复至正常原始状态。
高压断路器的控制回路
以实现对一次系统设备运行工况的监视、测量、控制、保护、 调节等功能。 三）二次回路按用途可划分为用于实现不同功能的子回路: 继电保护及安全自动装置回路、测量回路、调节回路、断路器 控制回路、隔离开关操作及闭锁回路、信号回路、同期回路、 直流电源回路等。
不同点 的分析
（1）弹簧未拉紧时，Q1 闭锁合闸回路，并启动储 能电动机，发预告信号。
（2）弹簧拉紧后，解除 合闸回路闭锁，允许合闸； 储能电动机M停转。
（3）用控制开关和自装 出口继电器的触点直接控 制合闸线圈。
断路器操作机构电路分析
实用电路2：液压操作机构的断路器控制信号电路分析
不同点 的分析
二次图纸
IF语句的应用
二次图纸
IF语句的应用
二次图纸
3、二次回路的读图技巧 ❖ 1）先一次，后二次； ❖ 2）先交流、后直流； ❖ 3）交流看电源、直流找线圈； ❖ 4）先找线圈、再找接点，每个接点都查清； ❖ 5）先上后下、先左后右，屏外设备不能掉； ❖ 6）安装图纸要结合展开图。
断路器的控制回路
断路器的 跳跃问题
当断路器合闸后，在控制开关SA的触点5—8 或自动装置触点K1被卡死的情况下，如遇到一次 系统永久性故障，继电保护动作使断路器跳闸，则 会出现多次“跳闸—合闸”现象，我们称这种现象 为“跳跃”。如果断路器发生多次跳跃现象，会使 其损坏，造成事故扩大。
断路器控ห้องสมุดไป่ตู้信号电路
基本电路四：断路器的“防跳”闭锁电路
1.能手动和自动合闸与跳闸； 2. 应能监视控制回路操作电源及跳、合闸回路的完好性；应对 二次回路短路或过负荷进行保护； 3. 断路器操动机构中的合、跳闸线圈是按短时通电设计的，在 合闸或跳闸完成后，应能自动解除命令脉冲，切断合闸或跳闸 电源； 4 .应有反应断路器手动和自动跳、合闸的位置信号； 5. 应具有防止断路器多次合、跳闸的“防跳”措施； 6.断路器的事故跳闸回路，应按“不对应原理”接线； 7.对于采用气压、液压和弹簧操动机构的断路器，应有压力是 否正常、弹簧是否拉紧到位的监视和闭锁回路。
发电厂电气部分模拟考试试题和答案全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
断路器控制回路的基本要求
断路器控制回路的基本要求(1)应有对控制电源的监视回路。
断路器的控制电源最为重要，一旦失去电源断路器便无法操作。
因此，无论何种原因，当断路器控制电源消失时，应发出声、光信号，提示值班人员及时处理。
对于遥控变电所，断路器控制电源的消失，应发出遥信。
(2)应经常监视断路器跳闸、合闸回路的完好性。
当跳闸或合闸回路故障时，应发出断路器控制回路断线信号。
(3)应有防止断路器“跳跃”的电气闭锁装置，发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起断路器的爆炸，故必须采取闭锁措施。
断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生。
“防跳”回路的设计应使得断路器出现“跳跃”时，将断路器闭锁到跳闸位置。
(4)跳闸、合闸命令应保持足够长的时间，并且当跳闸或合闸完成后，命令脉冲应能自动解除。
因断路器的机构动作需要有一定的时间，跳合闸时主触头到达规定位置也要有一定的行程，这些加起来就是断路器的固有动作时间，以及灭弧时间。
命令保持足够长的时间就是保障断路器能可靠的跳闸、合闸。
为了加快断路器的动作，增加跳、合闸线圈中电流的增长速度，要尽可能减小跳、合闸线圈的电感量。
为此，跳、合闸线圈都是按短时带电设计的。
因此，跳合闸操作完成后，必须自动断开跳合闸回路，否则，跳闸或合闸线圈会烧坏。
通常由断路器的辅助触点自动断开跳合闸回路。
(5)对于断路器的合闸、跳闸状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号。
(6)断路器的操作动力消失或不足时，例如弹簧机构的弹簧未拉紧，液压或气压机构的压力降低等，应闭锁断路器的动作，并发出信号。
SF6气体绝缘的断路器，当SF6气体压力降低而断路器不能可靠运行时，也应闭锁断路器的动作并发出信号。
断路器、隔离开关的控制及操作回路设计
三、断路器、隔离开关的控制及操作回路设计目前断路器、隔离开关与二次系统的控制操作命令的实现主要通过操作箱或操作继电器屏实现，国内比较普遍采用操作箱实现跳闸回路自保持、发出断路器、隔离开关跳合闸命令、完成对断路器、隔离开关电气防跳功能，及手动操作断路器、隔离开关的控制功能。
3.1 断路器、隔离开关的配置原则与规范3.1.1 断路器控制回路的设计原则在变电站内，断路器的控制类型按控制方式对断路器控制可分为一对一控制盒一对N控制的选线方式。
一对一般使用于重要且操作机会少的设备，如调相机。
变压器等。
一对N的选线控制是利用一个控制开关，通过控制多台断路器，一般适用于馈线较多，接线和要求基本相同的高压和厂用馈线。
按其操作电源的不同，断路器的控制又可分为强电控制和弱电控制。
强电控制电压为110V或220V，弱电控制电压为48V及以下。
对于强电控制，按其控制地点可分为远方控制和就地控制。
就地控制一般适用于不重要设备。
远方控制是在几十米至几百米的主控制室的主控制屏（台）上，装设能发出跳、合闸命令的控制开关或按钮，一般适用于重要设备。
根据DL/T5136-2001《火力发电厂、变电所二次接线设计技术规定》，断路器在控制回路时应满足一下要求：（1) 应有对控制电源的监视回路；（2) 应经常监视断路器跳闸、合闸回路的完好性；（3) 应有防止断路器“跳跃”的电气闭锁装置；（4) 跳闸、合闸命令应保持足够长的时间，并且当跳闸或合闸完成后，命令脉冲应能自动解除；（5) 对断路器的合闸、跳闸状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号；（6) 断路器的操作动力消失或不足时，应闭锁断路器的动作并发信号。
3.1.2 隔离开关控制回路的设计原则隔离开关的控制分就地控制和远方控制两种。
110KV及以下的隔离开关一般采用就地控制；220KV及以上的隔离开关既可以采用就地控制，也可采用远方控制。
根据DL/T5136-2011 《火力发电厂、变电所二次接线设计技术规定》隔离开关控制回路应满足一下要求：（1）由于隔离开关没有灭弧机构，不允许用来切断和接通负载电流，因此控制回路必须受相应断路器的闭锁，以保证断路器在合闸状态下，不能操作隔离开关，闭锁装置应实现“五防”功能。
断路器控制回路基本原理
断路器控制回路基本原理1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。
（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单，回路如下图所示。
假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电，断路器跳闸。
合闸过程同理。
分闸到位后，DL常开接点断开跳闸回路。
DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。
（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记，R在Ω左右。
当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。
这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。
（3）防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能：防跳。
防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。
断路器控制回路基本基础学习知识原理(推荐)
断路器控制回路基本原理1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。
（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单，回路如下图所示。
假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电，断路器跳闸。
合闸过程同理。
分闸到位后，DL常开接点断开跳闸回路。
DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。
（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记，R 在0.1Ω左右。
当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。
这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。
（3）防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能：防跳。
防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、基本断路器控制回路（1）
图15－1是一个基本的断路器操作回路，它是 一个能满足断路器控制回路要求的最为简单的 回路，现在我们就通过对该回路动作过程来分 析它是如何来满足断路器控制回路的要求的。 图15－1断路器基本操作回路图
三、基本断路器控制回路（5）
断路器分闸的过程与合闸相近，逆时针转动控制开关 KK到预备分闸位置时，KK的13－14接点接通，红灯闪 光，提醒运行人员注意，转至分闸位置时，KK的6－7 接点接通，正电源接到跳闸线圈使断路器跳闸。分闸 后断路器的常开辅助接点断开跳闸电流，常闭接点接 通合闸回路为下一次合闸作好准备，同时绿灯亮，指 示断路器在分闸位置。由于分闸回路中接有防跳继电 器TBJ的电流线圈，当分闸电流通过该线圈时，该继电 器动作，其常开接点对动作自保持，直到断路器分闸 后辅助接点断开分闸电流。这时无论KK的接点何时断 开，都不会影响断路器的分闸。
断路器的控制回路按其操作方式可分为按对象 操作和选线操作；按控制地点可分为集中控制 和就地控制；按跳合闸回路监视方式可分为灯 光监视和音响监视；按操作电源种类可分为直 流操作与交流操作等等。
二、断路器控制回路的基本要求（1）
断路器控制回路的基本要求 断路器的控制是通过电气回路来实现的，为此，必须有 相应的二次设备，在控制室的控制屏上应有能发出跳合 闸命令的控制开关（或按钮），在断路器上应有执行命 令的操作机构，并用电缆将它们连接起来。断路器的控 制回路应满足下列要求： 1）能进行手动跳、合闸和由继电保护与自动装置（必要时） 实现自动跳、合闸，并在跳、合闸动作完成后，自动切 断跳合闸脉冲电流（因为跳、合闸线圈是按短时间带电 设计的）； 2）能指示断路器的分、合闸位置状态，自动跳、合闸时应 有明显信号；
三、基本断路器控制回路（2）
图中＋KM、－KM是正、负控制小母线，有直流系统供给 的控制电源，它通过空气开关1ZK供本断路器的控制电源； （＋）SM是闪光小母线，提供闪光正电源；HQ为断路器 的合闸线圈，TQ为断路器的分闸线圈；DL接点为断路器 的辅助接点，它的通、断对应于断路器位置； KK为断路 器控制开关，运行人员通过操作该开关来实现对断路器 的控制；继电器 TBJ 的作用是防止断路器跳跃；红灯 HD 、 绿灯LD用来指示断路器的合闸与分闸位置。为了完成断 路器所要求的功能，控制开关的各片接点接通位置与把 手位置的对应关系较为复杂，具体见表15－1。 15－1，LW2-1a、4、6a、40、20、20/F8接点图表
三、基本断路器控制回路（4）
当断路器需要合闸时，顺时针转动控制开关KK至预备合闸位置， 这时KK的10－11接点断开，9－10接点接通，绿灯LD由正电源改接 到闪光小母线（＋）SM，绿灯闪亮，这样可以提醒运行人员对自 己的操作是否正确作进一步的判断。需要继续操作时，将KK顺时 针转到合闸位置，这时KK的5-8接点接通，正电源通过5－8接点接 至合闸线圈HQ，断路器合闸。合闸到位后，合闸回路的断路器辅 助常闭接点DL断开合闸电流，一是防止5－8粘接造成合闸线圈烧 坏，因为合闸线圈的热容量是按短时通电来设计的；二是防止由 KK接点来断开合闸电流，由于KK接点的断弧容量不够，容易使KK 接点烧坏。需要指出的是，断路器一定要合到位之后，辅助接点 DL才能打开，否则会出现断路器合闸不足情况，可能会造成断路 器跳跃。所以辅助接点的打开有一定的滞后时间。合闸结束后， 断路器常开辅助接点DL接通分闸回路，同时KK的13－16接点接通， 红灯HD亮，发平光，指示断路器在合闸位置。
三、基本断路器控制回路（6）
断路器在分闸位置时，如果自动装置有合闸信号来 （如备用电源自投），断路器将合闸，这时由于KK还 在分闸后位置，接点14-15接通，所以会出现红灯闪光 信号，提示运行人员该断路器已由分闸位置变为合闸， 这时需要人为地将KK由分闸后位置切至合闸后位置， KK地14-15接点断开，13－16接点接通，红灯发平光。 同样断路器在合闸位置时，如果保护及自动装置有跳 闸信号来，断路器将跳闸，KK的9－10接点接通，绿灯 闪光，在事故音响回路中KK的1－3、17－19接点也在 接通位置，跳闸后常闭辅助接点DL接通，使中央信号 发出事故音响信号。只有将KK复位至分后位置后，KK 的10－11接点接通，绿灯发平光；KK的1－3、17－19 接点断开，事故音响的起动回路解除。
二、断路器控制回路的基本要求（2）
3）能监视电源及下次操作时分闸回路的完整性， 对重要元件及有重合闸功能、备用电源自动投入 的元件，还应监视下次操作时合闸回路的完整性； 4）有防止断路器多次合闸的“跳跃”闭锁装置； 5）当具有单相操作机构的断路器按三相操作时， 应有三相不一致的信号；
二、断路器控制回路的基本要求（3）
第四篇 电气二次回路
第十五章 断路器控制回路
一、概述（1）
断路器是用来连接电网，控制电网设备与线路 的通断，送出或断开负荷电流，切除故障的重 要设备，其控制回路是二次回路的重要组成部 分。由于断路器的种类和型号是多种多样，故 控制回路的接线方式也很多，但其基本原理与 要求是相似的。
一、概述（2）
Байду номын сангаас、基本断路器控制回路（3）
现在我们来简单分析一下该回路的工作过程。假定该 断路器的原始位置在分闸状态，断路器的操作系统正 常，断路器的常闭接点接通，常开接点断开，从表15 －1中查出控制开关KK的2－4、、14－15等接通，这时 正电源通过KK的10－11接点、绿灯LD、断路器常闭辅 助接点DL、合闸线圈HQ及压力闭锁回路到负电源构成 回路，绿灯LD亮，发平光，指示断路器在分闸位置。 由于绿灯加电阻的阻值较大，使用白炽灯时通过合闸 线圈HQ的电流只有数十至一百多mA，如使用LED该电流 为二、三十mA，断路器不足以动作。
