风力发电机组实时状态监测及预防式维护

风力发电机组实时状态监测及预防式维护

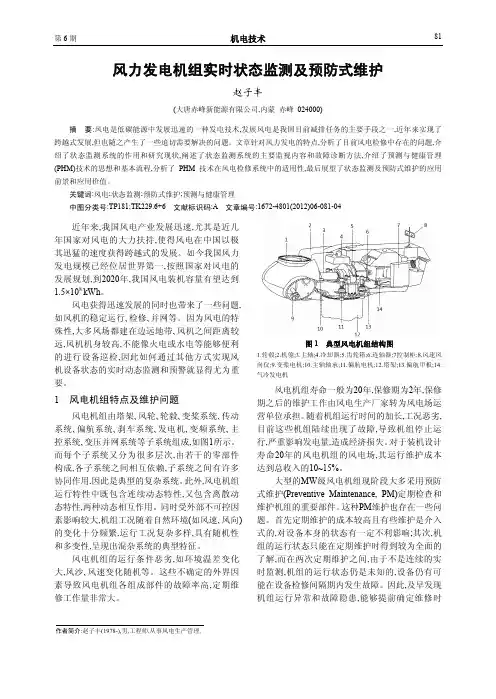

第6期机电技术81风力发电机组实时状态监测及预防式维护赵子丰(大唐赤峰新能源有限公司,内蒙赤峰 024000)摘要:风电是低碳能源中发展迅速的一种发电技术,发展风电是我国目前减排任务的主要手段之一,近年来实现了跨越式发展,但也随之产生了一些迫切需要解决的问题。

文章针对风力发电的特点,分析了目前风电检修中存在的问题,介绍了状态监测系统的作用和研究现状,阐述了状态监测系统的主要监视内容和故障诊断方法,介绍了预测与健康管理(PHM)技术的思想和基本流程,分析了PHM技术在风电检修系统中的适用性,最后展望了状态监测及预防式维护的应用前景和应用价值。

关键词:风电;状态监测;预防式维护;预测与健康管理中图分类号:TP181;TK229.6+6 文献标识码:A 文章编号:1672-4801(2012)06-081-04近年来,我国风电产业发展迅速,尤其是近几年国家对风电的大力扶持,使得风电在中国以极其迅猛的速度获得跨越式的发展。

如今我国风力发电规模已经位居世界第一,按照国家对风电的发展规划,到2020年,我国风电装机容量有望达到1.5×108 kWh。

风电获得迅速发展的同时也带来了一些问题,如风机的稳定运行、检修、并网等。

因为风电的特殊性,大多风场都建在边远地带、风机之间距离较远,风机机身较高,不能像火电或水电等能够便利的进行设备巡检,因此如何通过其他方式实现风机设备状态的实时动态监测和预警就显得尤为重要。

1 风电机组特点及维护问题风电机组由塔架、风轮、轮毅、变桨系统、传动系统、偏航系统、刹车系统、发电机、变频系统、主控系统、变压并网系统等子系统组成,如图1所示。

而每个子系统又分为很多层次,由若干的零部件构成,各子系统之间相互依赖,子系统之间有许多协同作用,因此是典型的复杂系统。

此外,风电机组运行特性中既包含连续动态特性,又包含离散动态特性,两种动态相互作用。

同时受外部不可控因素影响较大,机组工况随着自然环境(如风速、风向)的变化十分频繁,运行工况复杂多样,具有随机性和多变性,呈现出混杂系统的典型特征。
