压铸工艺参数(一)
（1）快压射速度的作用和影响 a、快压射速度对铸件力学性能的影响 提高压射速度，则动能转化为热能，可提高合金熔液的流动性，这有利于 消除流痕、冷隔等缺陷，也可提高力学性能和表面质量。但速度过快时，合金 熔液呈雾状与气体混合，产生严重涡流包气，使力学性能下降。 图3-12是AM60B，在浇注温度680℃，模具180℃下试验,压射速度对力学 性能的关系。
任务三 压铸工艺参数（二）
任务四 涂料及压铸件清理
1
压力
教学 内容
3
2
胀型力
速度
教学要求：
掌握压力、速度的表示形式； 熟悉压射力、比压及胀型力的计算方法； 了解比压的选择、压射速度和内浇口速度对铸件力学 性能的影响。
压铸工艺是把压铸合金、压铸模和压铸机这三大生产要素有机组合 和运用的过程。
压铸时，影响金属液充填成型的因素很多， 正确选择和调整压铸 工艺参数，是保证压铸件质量、发挥压铸机的最大生产率和正确设计压 铸模的依据。 压铸工艺参数主要有压射压力、压射速度、充填时间和压铸模温度 等。
d FS 4
2
3、比压的选择
表3-5 各种压铸合金的计算压射比压
MPa
二、胀型力
压铸过程中，填充结束并转为增压阶段时，作用在凝固的金属上的比压(增压 比压)通过金属(铸件浇注系统、排溢系统)传递于型腔壁面，此压力称为胀型力(又 称为反压力)。 胀型力可用下式表示：
F z P bzA
式中: Fz——胀型力，N； Pbz——增压比压，Pa； A——承受胀型力的投影面积，m2。 当胀型力作用在分型面上时，便为分型面胀型力，而作用在型腔各个侧壁方 向时，则称为侧壁胀型力。 分型面胀型力公式：
压射力计算： P
y
P g
压铸工艺参数课件
若设Q为金属熔体的流量(m3/s) ， Sa 为内浇口截面积(m参数
3、压实压力
压实压力pk是指压射缸压力与增压压力叠加后的压射压力pe ，乘 以压射活塞面积A1与冲头面积A0之比。设压射活塞直径d1 ，冲头直径 d0 ，则
常用留模时间见下表
单位： h
13
压铸工艺参数
1.4 温度参数
1、浇注温度
金属液从压室至充满型腔的平均温度称为浇注温度。为了保证铸 件质量、提高模具寿命，浇注温度应尽可能低，一般为合金液相线以 上20~50℃，实际采用的压铸合金浇注温度，见下表。
14
压铸工艺参数
1.4 温度参数
2、模具温度
模具温度是重要的工艺参数之一。压铸模在工作前必须预热，绝 不允许用冷或未预热到足够温度的模具进行压铸，推荐的预热温度见 下表。
5
压铸工艺参数
1.2 速度参数
1、冲头速度
在压射的第一阶段冲头 以临界恒速或恒加速向前， 将金属熔体推进至浇口处，此 时熔体流动速度就是第一级压 射速度，如右图所示。在形成 曲线充型段任选两点，测量行 程距离和充型时间，则可得出 冲头速度：
冲头速度=测量的距离/相应充型时间
6
压铸工艺参数
1.2 速度参数
模具设计与制造
压铸工艺参 数
1
压铸工艺参数
传统压铸机常配以三级压射系统，第一级是将金属熔体慢速渐进推 至内浇口，第二级是将金属熔体在短的充型时间内快速充满型腔，第三 级为增压压实段，即铸件在高压下紧实(借助于增压控制系统)。
三级压射曲线
实时压射控制压铸机压铸曲线
2
压铸工艺参数
1.1 压力参数
压铸机选用压铸工艺参数设定和调节
一、压铸机的选用步骤1）根据铸件的技术要求、使用条件和压铸工艺规范核算压铸机的技术参数及工艺性，初选合适机型。
2）根据初步构想的压铸型（模）技术参数和工艺要求核算出压铸工艺参数及压铸型（模）外形尺寸，选用合适机型。
3）评定压铸机的工作性能和经济效果，包括成品率、合格率、生产率及运转的稳定性、可靠性、和安全性等。
二、压铸机的选用方法1）在实际生产中，选择压铸机主要根据压铸合金的种类、铸件的轮廓尺寸和重量确定采用热室或冷室压铸机。
对于锌合金铸件和小型的镁合金铸件通常选用热室压铸机。
对于铝合金、铜合金铸件和大型的镁合金铸件选用冷室压铸机为主。
立式冷室压铸机适合于形状为中心辐射状和圆筒形的、同时又具备开设中心浇道条件的铸件。
2）根据压铸件的材料、轮廓尺寸、平均壁厚、净重来选择压铸机型号规格。
可通过计算来求得锁型（模）力的大小值、每次浇注量、压射室充满度等实际工艺参数作为选取机型的依据。
3）压铸型（模）大小应与压铸机上安装型（模）具的相应尺寸相匹配，其主要尺寸为压铸型（模）的厚度和型（模）具分型面之间的距离。
必须满足压铸机基本参数的要求：①压铸型（模）厚度H 设不得小于机器说明书所给定的最小型（模）具厚度，也不得大于所给定的最大型（模）具厚度，H设应满足如下条件Hmin+10mm≤ H 设≤ Hmax-10mm式中H 设—所设计的型（模）具厚度（mm）；Hmin—压铸件所给定的型（模）具最小厚度，即“模薄”（mm）；Hmax—压铸机所给定的型（模）具最大厚度，即“模厚”（mm）。
②压铸机开型（模）后，应使压铸机动型（模）座板行程（L）即压铸型（模）具分型面之间的距离大于或等于能取出铸件的最小距离。
L≥L 取如图1所示为推杆推出的压铸型（模）取出铸件的最小距离。
L取≥L 芯+L 件+K式中，K 一般取10mm。
三、压铸机选用方法举例例已知一盒形铸件，如图2所示。
下面以力劲机械厂有限公司生产的卧式冷室压铸机机型技术参数为依据进行选型分析。

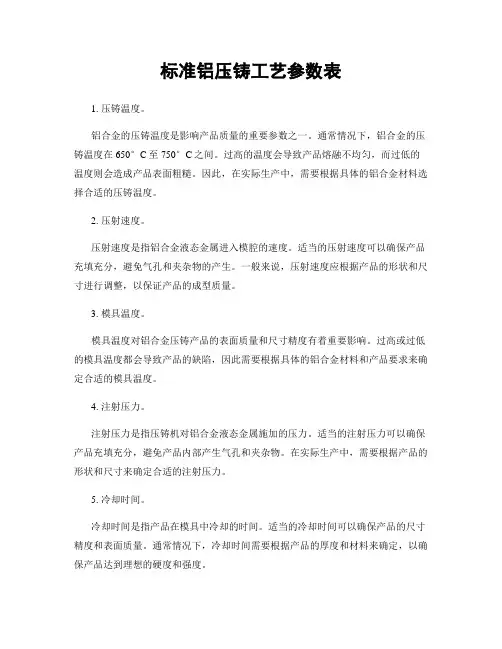

标准铝压铸工艺参数表
标准铝压铸工艺参数表1. 压铸温度。
铝合金的压铸温度是影响产品质量的重要参数之一。
通常情况下，铝合金的压铸温度在650°C至750°C之间。
过高的温度会导致产品熔融不均匀，而过低的温度则会造成产品表面粗糙。
因此，在实际生产中，需要根据具体的铝合金材料选择合适的压铸温度。
2. 压射速度。
压射速度是指铝合金液态金属进入模腔的速度。
适当的压射速度可以确保产品充填充分，避免气孔和夹杂物的产生。
一般来说，压射速度应根据产品的形状和尺寸进行调整，以保证产品的成型质量。
3. 模具温度。
模具温度对铝合金压铸产品的表面质量和尺寸精度有着重要影响。
过高或过低的模具温度都会导致产品的缺陷，因此需要根据具体的铝合金材料和产品要求来确定合适的模具温度。
4. 注射压力。
注射压力是指压铸机对铝合金液态金属施加的压力。
适当的注射压力可以确保产品充填充分，避免产品内部产生气孔和夹杂物。
在实际生产中，需要根据产品的形状和尺寸来确定合适的注射压力。
5. 冷却时间。
冷却时间是指产品在模具中冷却的时间。
适当的冷却时间可以确保产品的尺寸精度和表面质量。
通常情况下，冷却时间需要根据产品的厚度和材料来确定，以确保产品达到理想的硬度和强度。
6. 顶杆力。
顶杆力是指顶出铝合金产品的力量。
适当的顶杆力可以确保产品顺利脱模，避免产品变形和损坏。
在实际生产中，需要根据产品的形状和尺寸来确定合适的顶杆力。
7. 模具开合力。
模具开合力是指模具在开合过程中所受的力量。
适当的模具开合力可以确保模具的正常运行，避免模具损坏和产品缺陷。
在实际生产中，需要根据模具的结构和尺寸来确定合适的模具开合力。
总结：以上是标准铝压铸工艺参数表的相关内容，希望能对大家在铝合金压铸加工过程中有所帮助。
在实际生产中，需要根据具体的产品要求和铝合金材料来确定合适的工艺参数，以确保产品质量和生产效率。
同时，也需要不断优化和调整工艺参数，以适应市场和客户需求的变化。
希望大家能够加强学习和实践，不断提升铝合金压铸加工的技术水平和质量管理水平。
压铸工艺参数
压铸工艺参数
一、压铸机参数
1.锁模力：压铸机锁模力是指压铸机在关闭模具时施加在模具上的力量，这个参数的选取要根据铸件的大小和形状来确定。
2.注射压力：指压铸机在注入合金液态金属时向模腔施加的压力，需
要根据合金的液态流动性来设定。
3.注射速度：指合金液态金属进入模腔的速度，需要控制在合适的范
围内，既要保证充模完全，又要避免过快造成气孔和模具损坏。
二、模具参数
1.冷却系统：合理的冷却系统可以提高铸件的质量和生产效率，可以
通过冷却水的流量、温度和冷却通道的设计来控制。
2.喷油系统：喷油系统用于在压铸之前，在模具表面形成一层润滑膜，减少金属与模具的摩擦，需要控制喷油量和喷油位置。
3.模具温度：模具温度会影响合金凝固速度和铸件表面质量，可以通
过加热、降温等方式来控制。
三、材料参数
1.合金成分：合金成分是对压铸件的力学性能和化学性能有很大影响
的因素，需要根据产品的要求选择合适的合金成分。
2.熔化温度：合金的熔化温度会影响注入流动性和凝固速度，需要根
据合金的熔化温度范围进行控制。
3.熔金温度：熔金温度是指合金进入模腔前的温度，需要根据合金的熔点和凝固温度来确定。
除了以上介绍的参数，还有一些其他的因素也会影响压铸工艺，比如模具的设计、铸件的几何形状以及工艺操作等。
这些参数和因素都需要通过实践和不断探索来确定和优化，以提高压铸的质量和效率。
对于不同的产品和工艺需求，压铸工艺参数也会有所差别，因此需要根据具体情况进行调整和优化。
压铸工艺参数公式
∙压铸工艺参数公式∙铸造计算公式1.铸造重量WC=W件+W溢+W排+W浇+W馀铸造容积4WC/ ρ——熔液密度2.填充率R= ———————— = ————————料筒容积πD2L筒长3.通过浇口重量Wf = W件+W溢4 Wf4.高速区间Sf = —————————(※溶汤比重一般而言为铝 2.64、ρπd料 2 镁 1.75g/cm2)Sf5.高速速度VH` = ————————tf——填充时间tf = 0.01X2铸件平均壁厚6.压铸机的射出力Fs(射出油缸的推进力)Fs=油压压力Ph ×射出油缸截面积Ah(KN)7.铸造压力Pp(传递到制品的压力)射出油缸截面积Ah 射出力FsPp=油压压力Ph × =柱塞截面积Ap 柱塞截面积Ap8.内浇口速度VgVg(V2)= 射出速度Vp(V1) ×柱塞截面积Ap(A1)(m/s)浇口截面积Ag(A2)9.充填时间tt= 制品体积= 制品重量/比重(sec)浇口流量浇口速度Vg×浇口截面积Ag10.浇口凝固时间t =B×α×(浇口厚度)2此时的B 为Al：2.0、Mg：1.5 α为Al：0.01、Mg：0.00511.开模力是指铸造时施加在制品上的压力而使模具打开的力量，开模力可以铸造面积×铸造压力计算出。
11.1.铸造面积的计算铸造面积A1=a1+a2+a3+a4=料饼面积+浇道面积+制品面积+溢流面积11.2.开模力的计算开模力F1=铸造压力Pp×铸造面积A1+中子分力Fc详细计算以各部分承受的压力分类。
制品部=计算铸造压力× 75%溢流部=计算铸造压力× 25%料饼,浇道部=计算铸造压力×100%11.3.如有滑块中子，则计算中子分力。
中子复位力Fr=制品面积Ac×计算铸造压力×75%中子分力Fc=中子复位力Fr×tanθ11.4.开模力F1=(a1+a2)×Pp+a3×Pp×0.75+a4×Pp×0.25+Fc压铸机关模力>开模力F1×1.112.充填完了力量冲突力量E =W(V)2/2gW : 射出油缸活塞杆+活塞杆重量kgV : 射出速度m/sg : 重力加速度9.8 m/sec2。
布勒压铸机工艺参数详解
布勒压铸机工艺参数详解
布勒压铸机工艺参数是指在压铸过程中需要控制的各种参数，这些参数会直接影响到铸件的质量和生产效率。
以下是布勒压铸机工艺参数的详细解释：
1. 锁模力：指铸件在模具中充填时需要施加的力，过大会破坏模具，过小会影响铸件质量。
2. 射出压力：指铸料从熔炉中进入模具时需要施加的推力，对塑胶铸件尺寸及质量影响重大。
3. 射出速度：指铸料从熔炉中进入模具时的速度，过快会使铸件产生空隙或毛刺，过慢会导致铸件形态失真。
4. 冷却时间：指铸件从模具中取出后需要进行冷却的时间，冷却时间过短会影响铸件尺寸及质量，过长会降低生产效率。
5. 保压时间：指铸件在模具中冷却后需要保持压力的时间，保压时间过短会影响铸件尺寸及质量，过长会降低生产效率。
6. 保压力：指铸件在模具中冷却后需要保持的压力，保压力过小会影响铸件尺寸及质量，过大则容易破坏模具。
7. 开模速度：指铸件从模具中取出的速度，过快会损坏模具，过慢会降低生产效率。
8. 模温控制：指模具的温度控制，对铸件质量及生产效率影响
重大。
以上就是布勒压铸机工艺参数的详细解释，这些参数需要根据铸件的特性和生产要求进行调整，以保证铸件的质量和生产效率。
压铸工艺参数分析(一)
积 料筒内径 空打行程 料筒截面
积 压室充满
度
L1 L2 L3 L4 L5 L6
填充时间 留模时间 增压时间
内浇口凝固时 间
压铸工艺参数计算
1210435.41
㎜3
2083740.43
㎜3
444644.63
㎜3
110.00
㎜
铝液密度
浇口截面 积
渣包截面 积
产品壁厚
2.64 1067.72 1031.75
135
126
126
126
520-2200 750-2600 840-2900 1033-3286 1322-4004 1400-4100 顶出部分
150
180
180
200
200
200
250
360
360
500
500
500
其他
14
14
14
14
14
16
37
37
37
37+37 37+37 37+37
38000
留模时间=产品壁厚X产品壁厚 (3)增压时间
压铸件进一步得到致密的最终压力所使用的时间，增压压力的时间要比内浇口凝固的时间短，否 则内浇口凝固，压力无法传递到铸件上。
增压时间=0.01X产品壁厚X产品壁厚
(4)内浇口凝固时间 内浇口凝固的时间关系到压力是否能够传递到铸件上，铸件的内部质量是否能达到合格状态。 内浇口凝固时间=2X0.01X产品壁厚X产品壁厚
压室充满度=注入重量/压室截面积×空打行程×溶液密度X100%或铸件体积/压室体积
(压室充满度的标准一般为20-50%)或压室的充满度在60%-80%之间较为适宜 低速速度=0.7X√压室直径/压室充满度
压铸机调试工艺参数
压铸机调试工艺参数1.机器在调节时应注意的事项1）只能调节机器使用说明书上指出的可调参数。
调压时应按使用说明书的要求进行，不准大于规定的压力值，尽量防止调压过高，而致使油温增高或损坏元件。
2）不准在执行元件（液压缸、液压马达）运动状态下调节系统工作压力。
3）调压前应先检查压力表是否损坏，若有异常，待压力表更换后再调节压力。
4）调压前，先把所要调节的调压阀上的调节螺母放松，调压后，应将调节螺钉的紧固螺母拧紧，以免松动。
2.主要工艺参数的调节技能（1）开、合型（模）慢速段的调节开型（模）和合型（模）慢速段的速度统一由慢速油阀左侧的调节螺钉控制。
顺时针旋紧螺钉，则开、合型（模）慢速段速度减慢，逆时针旋松螺钉，则开、合型（模）慢速速度加快。
调节合适后，将固定螺母拧紧，如图1所示图1开、合型（模）慢速段的调节（2）开、合型（模）常速（即快速）段的调节1）开型（模）常速段速度由开、合型（模）换向阀右侧的调节螺钉控制。
顺时针旋紧螺钉，则速度减慢，逆时针旋松螺钉，则速度加快。
调节合适后，将固定螺母拧紧，如图2所示。
图2开型（模）常速（即快速）段的调节2）合型（模）常速段速度由开、合型（模）换向阀左侧的调节螺钉控制。
顺时针旋紧调节螺钉，则合型常速段速度减慢，逆时针旋松调节螺钉，则合型常速段速度加快。
调节合适后，将固定螺母拧紧，如图3所示。
图3合型（模）常速（即快速）段的调节（3）低压大流量泵压力的调节起动机器作自动循环运动，用手旋转双泵流量控制阀上的调节螺钉，可调节低压压力到一定值（一般5×106Pa（50bar）左右），低压压力值从低压压力指示表上读出。
调节合适后，将固定螺母拧紧，如图4所示。
图4低压大流量泵压力的调节（4）射料二速工作压力的调节射料二速工作压力由控制二速压力的调节螺钉调节，用手旋转减压阀上的调节螺钉可调节压力大小，其压力示值从射料二速压力表中读出，此压力即为二速射料运动中的射料压力。
压铸工艺参数的设定和调节
压铸工艺参数的设定和调节压铸生产中机器工艺参数的设定和调节直接影响产品的质量。
一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。
压铸生产厂家通常由专人设定和调节机器参数。
一、卧式冷室压铸机主要工艺参数的设定和调节下面以力劲机械厂有限公司生产的DCC280 卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定。
1. 主要工艺参数的设定（1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2s 以上。
射料二速冲头运动的时间等于填充时间。
（2）开型（模）时间：开型（模）时间一般在2s 以上。
压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。
调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。
（3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5s以上。
（4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5s以上。
（5）储能时间：一般在2s 左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。
（6）顶针次数：根据型（模）具要求来设定顶针次数。
（7）压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。
选择、设定压射比压时应考虑如下因素：1）压铸件结构特性决定压力参数的设定。
①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。
②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。
③工艺合理性：工艺合理性好，比压低些。
2）压铸合金的特性决定压力参数的设定①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。
压铸机工艺参数设定教案(精)
职业教育材料成型与控制技术专业教学资源库《铝合金铸件铸造技术》课程教案压力铸造—压铸机工艺参数设定制作人：刘洋陕西工业职业技术学院压力铸造—压铸机工艺参数设定一、冷室压铸机工艺参数设定1.射料时间射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。
射料二速冲头运动的时间等于填充时间。
2.开型（模）时间开型（模）时间一般在2S以上。
压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。
调节开始时可以略长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。
3.顶出延时时间在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S以上。
4.顶回延时时间在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。
5.储能时间一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。
6.顶针次数根据型（模）具要求来设定顶针次数。
7.压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。
选择、设定压射比压时应考虑如下因素：（1）压铸件结构特性决定压力参数的设定①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。
②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低。
③工艺合理性：工艺合理性好，比压低些。
（2）压铸合金的特性决定压力参数的设定①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。
②流动性：流动性好，选择较低压射比压；流动性差，压射比压高些。
③密度：密度大，压射比压、增压比压均应大；密度小，压射比压、增压比压均选小些。
④比强度：要求比强度大，增压比压高些。
（3）浇注系统决定压力参数的设定①浇道阻力：浇道阻力大，主要是由于浇道长、转向多，在同样截面积下、内浇口厚度小产生的，增压比压应选择大些。
压铸工艺
第三部分压铸工艺一、工艺参数1、压力参数：①压射力用压射压力和压射比压来表示，是获得组织致密、轮廓清晰的压铸件的主要因素，在压铸机上其大小可以调节。
②压射压力压射时压射油缸内的油压，可以从压力表上直接读出，是一个变量，当压铸机进入压射动作时产生压射压力，按照压射动作分段对应的称为一级压射压力（慢压射压力）、二级压射压力（快压射压力）等；增压阶段后转变为增压压力，此时的压射压力达到极大值。
③压射比压压射时压室内金属液在单位面积上所受的压力，简称比压。
可通过改变压射力或更换不同直径的压室及冲头来进行调整。
计算公式为：比压＝压射力÷（冲头直径）²×4/π2、速度参数：①压射速度压射时冲头移动的速度。
按照压射过程的不同阶段，压射速度分为慢压射速度（低速压射速度）和快压射速度（高速压射速度）。
一般慢压射速度的选择根据“压室充满度”（即压室内金属液的多少，用百分比快压射速度，是在一定填充时间条件下确定的。
根据铸件的结构特征确定其填充时间后，可用以下公式进行计算：快压射速度=坯件重量/合金比重/压室内截面积/填充时间×[1+（N-1）+0.1]式中“坯件重量”含浇冒系统；“N”为型腔穴数；“填充时间”可查表得到。
按此公式计算出来的快压射速度，是获得优质铸件的理论速度，实际生产中选其1.2倍；对有较大镶嵌件的铸件时可选1.5～2倍。
②内浇口速度金属液在压力作用下通过内浇道导入型腔时的线速度,称为内浇口速度。
内浇口速度对铸件质量有着重要影响，主要是表面光洁度、强度和塑性等方面。
内浇口速度的大小可通过查表得到，调节的方法有：调整压射速度、改变压室直径、调整比压、改变内浇口截面积。
铸件平均壁厚、填充时间、内浇口速度对照表3、时间参数：①填充时间金属液自开始进入型腔到充满铸型的过程所需要的时间。
影响填充时间的因素有：金属液的过热度、浇注温度、模具温度、涂料性能与用量、排气效果等。
影响压铸件质量的主要工艺参数
影响压铸件质量的主要工艺参数压铸件是一种常见的金属零件制造工艺，通过将金属材料加热至液态状态，然后注入模具中进行压铸成型，最终得到所需形状的零件。
在压铸过程中，各种工艺参数将直接影响最终产品的质量，包括压铸机的压力、温度、注射速度、模具设计等。
下面将详细介绍影响压铸件质量的主要工艺参数。
1. 压铸机的压力压铸机的压力是影响压铸件质量的关键参数之一。
在压铸过程中，适当的压力可以确保金属材料充分填充模具腔体，避免产生气孔和缩松等缺陷。
同时，过大的压力可能导致模具变形或损坏，从而影响产品的尺寸和表面质量。
因此，在压铸过程中需要根据具体的零件设计和材料特性来合理设置压铸机的压力。
2. 压铸机的温度压铸机的温度是另一个重要的工艺参数。
金属材料的温度将直接影响其流动性和凝固过程，从而影响产品的内部结构和力学性能。
在压铸过程中，需要根据具体的金属材料来控制压铸机的加热温度和保持温度，以确保金属材料能够充分流动并获得良好的凝固组织。
3. 注射速度注射速度是影响压铸件质量的另一个重要参数。
适当的注射速度可以确保金属材料在注射过程中充分填充模具腔体，并避免产生气孔和冷隔等缺陷。
同时，过快的注射速度可能导致金属材料在注射过程中产生过大的流动阻力，从而影响产品的表面质量和尺寸精度。
因此，在压铸过程中需要根据具体的零件设计和模具结构来合理设置注射速度。
4. 模具设计模具设计是影响压铸件质量的另一个重要因素。
合理的模具设计可以确保产品的尺寸精度和表面质量，并避免产生气孔、冷隔和浇口等缺陷。
在模具设计中，需要考虑产品的结构特点、材料流动路径、浇口和冷却系统等因素，以确保产品能够获得良好的凝固组织和表面质量。
5. 金属材料金属材料的选择将直接影响压铸件的质量和性能。
不同的金属材料具有不同的凝固特性和机械性能，因此在压铸过程中需要根据具体的零件设计和使用要求来选择合适的金属材料。
同时，需要注意金属材料的熔点、流动性和气体溶解度等特性，以确保产品能够获得良好的凝固组织和力学性能。
一体化压铸机工艺参数表
一体化压铸机工艺参数表
摘要：
I.一体化压铸机工艺参数表的概述
- 一体化压铸机工艺参数表的概念
- 一体化压铸机工艺参数表的作用
II.一体化压铸机工艺参数表的具体内容
- 压铸机的基本参数
- 压铸工艺的参数
- 压铸模锻的参数
III.一体化压铸机工艺参数表的应用
- 在压铸生产中的应用
- 在汽车制造中的应用
- 在其他行业中的应用
IV.一体化压铸机工艺参数表的意义
- 对压铸机性能的提升
- 对压铸产品质量的提高
- 对行业发展的推动
正文：
一体化压铸机工艺参数表是一个详细记录压铸机各项工艺参数的表格，主要包括压铸机的基本参数、压铸工艺的参数和压铸模锻的参数。
这些参数对于了解压铸机的性能、优化压铸工艺和提高压铸产品质量具有重要作用。
压铸机的基本参数主要包括锁模力、锁模行程、射出速度等，这些参数反映了压铸机的基本能力。
压铸工艺的参数包括料温、模温、压力等，这些参数直接影响到压铸件的质量和性能。
压铸模锻的参数如锻造速度、锻造压力等，则关系到压铸件的精度和强度。
一体化压铸机工艺参数表在压铸生产中得到了广泛应用。
在汽车制造中，一体化压铸机工艺参数表对于实现一体化压铸起着关键作用。
通过合理设置压铸工艺参数，可以有效提高汽车的结构强度、减轻重量、降低成本。
此外，一体化压铸机工艺参数表还在其他行业中有着广泛应用，如航空航天、电子通信、医疗器械等，为这些行业的发展提供了有力支持。
总之，一体化压铸机工艺参数表对于提升压铸机性能、提高压铸产品质量以及推动行业发展具有重要意义。
压铸机工艺参数
•压铸工艺参数分析（一）••为了便于分析压铸工艺参数，下面示出如图5-1和图5-2所示的卧式冷室压铸机压射过程图以及压射曲线图。
压射过程按三个阶段进行分析。
第一阶段(图5-1b)：由0 -Ⅰ和Ⅰ-Ⅱ两段组成。
0 -Ⅰ段是压射冲头以低速运动，封住浇料口，推动金属液在压射室内平稳上升，使压射室内空气慢慢排出，并防止金属液从浇口溅出；Ⅰ-Ⅱ段是压射冲头以较快的速度运动，使金属液充满压射室前端并堆聚在内浇口前沿。
第二阶段(图5-1c)：Ⅱ-Ⅲ段，压射冲头快速运动阶段，使金属液充满整个型腔与浇注系统。
第三阶段(图5-1d)：Ⅲ-Ⅳ段，压射冲头终压阶段，压射冲头运动基本停止，速度逐渐降为0。
a)图5-1 卧式冷室压铸机压射过程图图5-2 卧式冷室压铸机压射曲线图s--冲头位移曲线P0--压力曲线v--速度曲线1、压力参数（1）压射力压射冲头在0-Ⅰ段，压射力是为了克服压射室与压射冲头和液压缸与活塞之间的摩擦阻力；Ⅰ-Ⅱ段，压射力上升，产生第一个压力峰，足以能达到突破内浇口阻力为止；Ⅱ-Ⅲ段，压射力继续上升，产生第二个压力峰；Ⅲ-Ⅳ段，压射力作用于正在凝固的金属液上，使之压实，此阶段有增压机构才能实现，此阶段压射力也叫增压压射力。
（2）比压比压可分为压射比压和增压比压。
在压射运动过程中0-Ⅲ段，压射室内金属液单位面积上所受的压射力称为压射比压；在Ⅲ-Ⅳ段，压射室内金属液单位面积上所受的增压压射力称为增压比压。
比压是确保铸件质量的重要参数之一，推荐选用的增压比压如表5-1所示。
表5-1 增压比压选用值（单位：MPa）（3）胀型力压铸过程中，充填型腔的金属液将压射活塞的比压传递至型（模）具型腔壁面上的力称为胀型力。
主胀型力的大小等于铸件在分型面上的投影面积（多腔模则为各腔投影面积之和），浇注系统、溢流、排气系统的面积（一般取总面积的30%）乘以比压，其计算公式如下F主＝APb/10式中F主-主胀型力(KN)；A-铸件在分型面上的投影面积（cm2）；Pb-压射比压（MPa）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•压铸工艺参数分析（一）••为了便于分析压铸工艺参数，下面示出如图5-1和图5-2所示的卧式冷室压铸机压射过程图以及压射曲线图。
压射过程按三个阶段进行分析。
第一阶段(图5-1b)：由0 -Ⅰ和Ⅰ-Ⅱ两段组成。
0 -Ⅰ段是压射冲头以低速运动，封住浇料口，推动金属液在压射室内平稳上升，使压射室内空气慢慢排出，并防止金属液从浇口溅出；Ⅰ-Ⅱ段是压射冲头以较快的速度运动，使金属液充满压射室前端并堆聚在内浇口前沿。
第二阶段(图5-1c)：Ⅱ-Ⅲ段，压射冲头快速运动阶段，使金属液充满整个型腔与浇注系统。
第三阶段(图5-1d)：Ⅲ-Ⅳ段，压射冲头终压阶段，压射冲头运动基本停止，速度逐渐降为0。
a)图5-1 卧式冷室压铸机压射过程图图5-2 卧式冷室压铸机压射曲线图s--冲头位移曲线P0--压力曲线v--速度曲线1、压力参数（1）压射力压射冲头在0-Ⅰ段，压射力是为了克服压射室与压射冲头和液压缸与活塞之间的摩擦阻力；Ⅰ-Ⅱ段，压射力上升，产生第一个压力峰，足以能达到突破内浇口阻力为止；Ⅱ-Ⅲ段，压射力继续上升，产生第二个压力峰；Ⅲ-Ⅳ段，压射力作用于正在凝固的金属液上，使之压实，此阶段有增压机构才能实现，此阶段压射力也叫增压压射力。
（2）比压比压可分为压射比压和增压比压。
在压射运动过程中0-Ⅲ段，压射室内金属液单位面积上所受的压射力称为压射比压；在Ⅲ-Ⅳ段，压射室内金属液单位面积上所受的增压压射力称为增压比压。
比压是确保铸件质量的重要参数之一，推荐选用的增压比压如表5-1所示。
表5-1 增压比压选用值（单位：MPa）（3）胀型力压铸过程中，充填型腔的金属液将压射活塞的比压传递至型（模）具型腔壁面上的力称为胀型力。
主胀型力的大小等于铸件在分型面上的投影面积（多腔模则为各腔投影面积之和），浇注系统、溢流、排气系统的面积（一般取总面积的30%）乘以比压，其计算公式如下F主＝APb/10式中F主-主胀型力(KN)；A-铸件在分型面上的投影面积（cm2）；Pb-压射比压（MPa）。
分胀型力（F分）的大小是作用在斜销抽芯、斜滑块抽芯、液压抽芯锁紧面上的分力引起的胀型力之和。
（4）锁型（模）力锁型（模）力是表示压铸机的大小的最基本参数，其作用是克服压铸填充时的胀型力。
在压铸机生产中应保证型（模）具在胀型力的作用下不致胀开。
压铸机的锁型（模）力必须大于胀型力才是可靠的，锁型（模）力和胀型力的关系如下：F锁≥K（F主+F分）式中F锁--压铸机应有的锁型（模）力（KN）；K--安全系数，一般取1.25；F主--主胀型力（KN）；F分--分胀型力（KN）。
在压铸生产过程中，锁型（模）力大小的选择直接反映到压铸分型面处有否料液飞溅、铸件内组织的密度、有否气孔、成形是否完整、有否飞边及毛刺等。
调整时，在保证铸件合格的前提下尽量减小锁型（模）力。
为简化选用压铸机时各参数的计算，可根据压铸机具体的工作性能作出“比压、投影面积与胀型力关系图”，参见图5-3。
在已知型（模）具分型面上铸件总投影面积∑A和所选用的压射比压Pb后，能从图中直接查出胀型力。
•压铸工艺参数分析（二）••2、速度参数速度的表示形式分为压射速度（即冲头速度）和填充速度（即内浇口速度）两种。
压铸过程中的速度直接影响压铸件质量。
（1）压射速度压射室内冲头推动熔融金属液的移动速度，又称压射冲头速度，以m/s表示。
在压射运动中，压射速度分为慢压射速度和快压射速度。
1）慢压射速度压射冲头在压射运动的第一阶段（0-Ⅰ和Ⅰ-Ⅱ段）的移动速度。
速度大小与压射室或冲头直径有关，压射室内径越大，速度值较低些；金属液充满度越高，速度值也低些。
0-Ⅰ段一般选用0.1～0.3m/s；Ⅰ-Ⅱ段一般选用0.2～0.8 m/s 。
2）快压射速度压射冲头在压射运动的第二阶段（Ⅱ-Ⅲ段）的移动速度。
快速压射速度的大小直接影响金属液的填充速度，其速度大小与型腔容积、型腔数、冲头直径、填充时间有关。
其计算公式如下v压=4V/πD2tv压--快速压射速度（m/s）V --型腔容积（m3）D --压射冲头直径（m）t --填充时间（s）（2）填充速度金属液在压力作用下，通过内浇口进入型腔的线速度，又称为内浇口速度，由于型腔形状的多变性和复杂性,通常描述和设定的内浇口速度均指填充时段内的平均线速度。
过高的内浇口速度，会使铸件组织内部呈多孔性，力学性能明显降低，故对铸件内在质量、力学性能和致密性要求高时不宜选用高内浇口速度，而对于结构复杂并对表面质量要求高的薄壁铸件，可选用较高的冲头速度及内浇口速度。
压射速度与填充速度的关系可以根据等流量连续流动原理（在同一时间内金属液以压射速度流过压射室的体积与以内浇口速度流过内浇口截面的体积相等）。
即A压V压=A内V充V充= πD2 V压/ 4A内式中 V充--填充速度（m/s）V压--压射速度（m/s）A压--压射室截面积（mm2）D --压射室内径（mm）A内--内浇口截面积（mm2）要调整内浇口速度，可以通过调整压射冲头速度；改变压射室内径和冲头直径；改变内浇口截面积来直接改变内浇口速度。
同时，快压射速度也可以通过浇口技术中的内浇口计算得出内浇口速度之后按公式求得。
通常选用的内浇口速度范围如下：铝合金为30～60m/s；镁合金为40～100m/s；锌合金为25～50m/s；铜合金为25～50m/s。
（3）最大空压射速度是指机器在空压射情况下的最大快压射速度。
此项参数能反映压铸机的压射性能，见表5-2。
表5-2 卧式冷室压铸机压射性能(JB/T 8084.2-2000)3、时间参数（1）填充时间金属液自内浇口开始进入型腔到充满压铸型（模）型腔的过程所需的时间，称为填充时间。
填充时间应以"金属液尚未凝固而填充完毕"为前提。
影响填充时间的因素为：金属液的过热度；浇注温度；压铸型（模）温度；排气效果；涂料隔热性与厚度等。
填充时间的选用范围如表5-3所示。
表5-3 填充时间的选用范围（2）持压时间金属液充满型腔之后，在压力作用下，使铸件完全凝固，这段时间称为持压时间，持压时间的大小与铸件壁厚和金属结晶温度有关，生产中常用持压时间的选用如表5-4所示。
（3）留型（模）时间从持压终了至开型（模）顶出铸件为止的时间称为留型（模）时间。
留型（模）时间根据合金性质、铸件壁厚和结构特性确定，通常以铸件顶出不变形、不开裂的最短时间为宜。
选用见表5-5。
表5-5 常用留型（模）时间（单位：s）•压铸工艺参数分析（三）•4、温度参数（1）浇注温度浇注温度一般指金属液浇入压射室至填充型腔时段内的平均温度，又称为熔融金属温度，通常在保证填充成形和达到质量要求的前提下，采用尽可能低的温度，一般以高于压铸合金液相线温度10～20℃为宜。
各种压铸合金浇注温度的选择如下：铝合金为620～720℃；镁合金为610～680℃；锌合金为410～450℃；铜合金为940～980℃。
（2）压铸型（模）温度压铸型（模）在生产前要预热，在压铸过程中要保持一定的温度。
压铸型（模）总是处在热状态下工作的，这为合金液填充和凝固提供了基本保证。
各种压铸合金的压铸型（模）工作温度如下：铝合金为210～300℃；镁合金为240～300℃；锌合金为150～200℃；铜合金为320～420℃。
压铸型（模）预热可以避免金属液急冷，减少压铸型（模）的疲劳应力，压铸型（模）滑动部分的膨胀间隙，应在生产前预热时加以调整。
压铸型（模）加热方法有煤气加热、电加热器加热和远红外线加热几种。
在加热时必须将推杆退回到压铸型（模）内，固定型芯与活动型芯的预热尽量达到使用温度，预热要均匀，预热后应进行清理和润滑。
预热温度一般为150～180℃。
5、定量浇料和压射室充满度（1）定量浇料压铸工艺参数中，热因素和冲头慢压射行程的计算与金属液浇入量有关，每一个浇入量必须精确或变化很小，通常称为定量浇注，所包括的重量和体积如下：1）铸件净重（G1）和体积（V1）。
2）浇道系统内金属重量（G2）和体积（V2）。
3）压射室中余料（料饼）金属重量（G3）和体积（V3）。
4）排溢系统的金属重量（G4）和体积（V4）。
则浇入金属液总重量（G）和总体积（V）为：G= G1 +G2+ G3+ G4V= V1+ V2+ V3+ V4（2）压射室充满度压射室充满度即浇入压射室的金属量占压射室容量的百分数。
充满度的大小直接影响铸件的含气率（气孔率）。
压射室充满度的计算如下φ=（V/ V0）×100％式中φ-压射室充满度（100％），通常以40％～75％为宜；V - 浇入金属液体积，（cm3或m3、mm3），V= G/ρ（G的单位为g或kg）；V0-压射室容积，包括压射室和型（模）具浇口套两部分的容积（cm3或m3、mm3），V0=（πd2/4）L ；d-压射室内径（cm或m、mm）；L-压射室有效长度，包括型（模）具浇口套长度（cm或m、mm）；ρ-金属液的液态密度，铝合金 2.5g/ cm3（或2500kg/ m3、或0.0025g/ mm3），镁合金 1.7g/ cm3（或1700kg/ m3、或0.0017g/ mm3），锌合金 6.6g/ cm3（或6600kg/ m3、或0.0066g/ mm3），铜合金 8.0g/ cm3（或8000kg/ m3、或0.0080g/ mm3）。
二、压铸生产工艺1、浇注不管是用机械手浇注或用人工浇注都应注意以下方面：不管是用机械手浇注或用人工浇注都应注意以下方面：1）舀料时应舀取干净的金属液，即吸取氧化膜下面金属液，不能将氧化皮与金属液一起注入压射室。
2）倒料时勺子应尽量接近压射室的注入口。
若从注入口高处浇下，金属液会飞溅，还会氧化和卷入空气，温度也会降低，要绝对避免。
3）浇注温度按铸件的结构、壁厚、合金牌号稍有差别，铝合金一般为620～700℃。
在生产薄壁铸件时，温度取上限，厚壁铸件时则可取下限。
浇注温度又与型（模）具温度有联系，开始生产时，模温总是偏低，浇注温度可稍微提高；当模温升高后，浇注温度可适当降低。
从浇注温度的总体与铸件质量的关系来说，浇注温度高，合金的流动性能好，铸件的表面质量好。
但另一个方面，温度高就增加了吸收气体的因素，在充填过程中铸件容易产生气孔和缩孔，对型（模）具的冲刷、粘附及损坏的程度也就加快。
浇注温度低对有些合金来说，保温炉中的合金容易出现偏析，造成铸件中的硬质点。
但是从整体来说，在不影响铸件质量的原则下，浇注温度一般以低为宜。
4）金属液从舀进料勺起就开始降温，浇入压射室后，温度降得更快，因此保温炉内的合金温度并不能代表浇注温度，更不能说是充填温度，尤其是浇注容量很少时，它的温度损失就更多。
所以，合金注入压射室的浇料口后，要立刻进行压射，决不能等待，否则，在压射室内的金属液温度急骤下降，影响填充性能。
