测量电源电动势和内阻教案

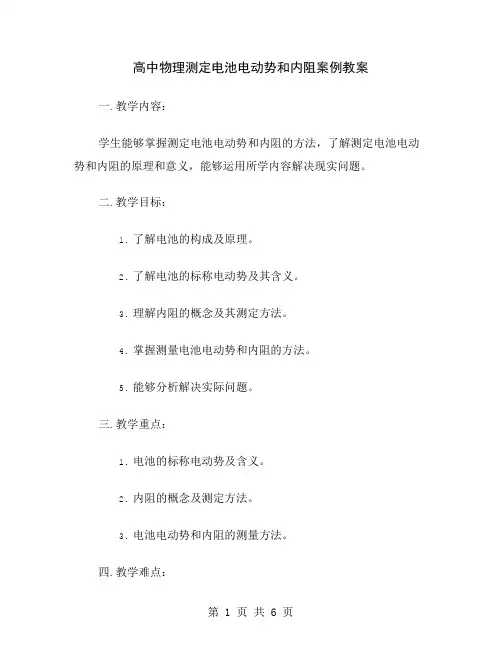

高中物理测定电池电动势和内阻案例教案
高中物理测定电池电动势和内阻案例教案一.教学内容：学生能够掌握测定电池电动势和内阻的方法，了解测定电池电动势和内阻的原理和意义，能够运用所学内容解决现实问题。
二.教学目标：1.了解电池的构成及原理。
2.了解电池的标称电动势及其含义。
3.理解内阻的概念及其测定方法。
4.掌握测量电池电动势和内阻的方法。
5.能够分析解决实际问题。
三.教学重点：1.电池的标称电动势及含义。
2.内阻的概念及测定方法。
3.电池电动势和内阻的测量方法。
四.教学难点：1.电池的标称电动势和内阻的含义及测量方法。
2.能够运用所学内容解决现实问题。
五.教学方法：1.多媒体教学法。
2.示范教学法。
3.讨论教学法。
4.实验教学法。
六.教学过程：步骤一：前置知识传授。
1.引出本课的话题：“如何测定电池电动势和内阻”。
2.播放电池的视频，让学生了解电池的构成及原理，在生活中电池的作用。
3.让学生了解电池电动势的概念及原理。
4.以百度百科为例，讲解电池的类型及其标称电动势，了解不同的电池之间电动势的差异。
步骤二：熟悉测量电池电动势和内阻的仪器。
1.在实验室现场，学生亲自感受电池的外部结构，并由老师讲解每个部位的作用。
2.让学生了解测量电池电动势和内阻的仪器及用途。
3.对仪器进行简单的演示说明。
步骤三：测量电池电动势。
1.让学生了解测量电动势的原理。
2.结合数字万用表的使用方法，教授学生如何测量电池电动势。
3.结合多种不同类型的电池进行实验，让学生现场操作测量电池电动势，理解不同类型电池之间电动势的差异。
步骤四：测量电池内阻。
1.让学生了解电池内阻的概念及原理。
2.结合欧姆表和电源两件仪器的使用方法，教授学生如何测量电池内阻。
3.使用不同类型的电池进行实验，由学生现场操作测量电池内阻，理解不同类型电池之间内阻的差异。
步骤五：数据记录及分析。
1.让学生记录实验测量结果。
2.让学生分析测量结果，了解不同类型电池的电动势和内阻差异。
3.学生跟据测量结果进行总结，对测量数据进行比较和分析。
高中物理《实验：测定电池的电动势和内阻》教案
高中物理《实验：测定电池的电动势和内阻》教案（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如报告总结、合同协议、申报材料、规章制度、计划方案、条据书信、应急预案、心得体会、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts for everyone, such as report summaries, contract agreements, application materials, rules and regulations, planning schemes, doctrine letters, emergency plans, experiences, teaching materials, other sample texts, etc. If you want to learn about different sample formats and writing methods, please pay attention!高中物理《实验：测定电池的电动势和内阻》教案高中物理《实验：测定电池的电动势和内阻》教案作为一名教学工作者，编写教案是必不可少的，教案是教学活动的依据，有着重要的地位。
《测量电源的电动势和内阻》教案
一、教学目标1.掌握测定电池电动势和内阻的原理和实验方法，并学会用图像法处理实验数据。
2.经历实验过程，提高动手操作能力，学会实验数据的处理和结果的分析方法。
3.培养自身良好的实验习惯和实事求是的品质，能够勇于探究生活中和物理有关的问题。
二、教学重难点【重点】实验原理和方法以及图像法处理数据。
【难点】根据图像进行实验数据处理。
三、教学过程环节一：导入新课带领学生回顾之前所学习的闭合电路欧姆定律，请学生回答此定律的文字描述和表达式。
在学生回答之后，教师追问：现在有一个电池，能否利用这一定律测出其电动势和内阻呢?又该怎样测得呢?顺势引入本节新课——测量电源的电动势和内阻。
环节二：新课讲授引导学生根据闭合电路欧姆定律进行分析，得出可由表达式，推出，以及其变形式：，通过观察变形后的表达式，引导学生思考：式中的U、I、R分别代表什么，从而确定出需要测量的物理量有路端电压、干路电流以及外电阻。
教师可以进行问题引导：1、实验中只测量一组数据能否测量出电池的电动势和内阻?2、电路中如何改变电流或电压，实现多测几组数据呢?3、滑动变阻器和电阻箱有什么区别?将学生分成若干小组，小组内交流讨论，最终确定实验电路图如下。
根据实验原理和对应电路图，请学生确定电路图中所用的实验器材。
实验器材为电压表、电流表、滑动变阻器以及旧干电池、开关、导线若干。
学生讨论实验步骤，教师予以补充，并确定最佳实验步骤。
1、确定电流表、电压表的量程，按照电路图连接实物，并调节滑动变阻器或电阻箱到阻值最大处;2、闭合开关，调节滑动变阻器的滑片或电阻箱至适当位置，分别读出电流表示数I和电压表示数U，并做好记录。
3、调节滑动变阻器的滑片或者电阻箱多测几组数据。
4、断开开关，整理好器材。
在进行实验之前，应强调注意事项：1、连接电路的过程中，开关应处于断开状态。
2、闭合开关前，滑片处于阻值最大处。
3、电压表和电流表的正确使用方法。
教师组织学生分组进行实验，并进行巡视和指导。
测量电源电动势和内阻教案
【解析】移动变阻器触头时，不会改动接入电路的电阻大小，变阻器不起变阻作用，A正确；电流表只允许电流从正接线柱流入，从负接线柱流出，而且应该选择0～0.6 A量程，图中电流表接线正确，所以B错误；图中电源为两节干电池，电动势为3 V，所以电压表量程应选用0～3 V，所以C错误；图中开关不能控制电压表，且电流从负接线柱流入，从正接线柱流出，所以电压表的接线不妥，D正确。
实验序号
1
2
3
4
5
6
I/A
I1
I2
I3
I4
I5
I6
U外/V
U1
U2
U3
U4
U5
U6
区分将1、4组，2、5组，3、6组联立方程组解出E1、r1，E2、r2，E3、r3，求出它们的平均值
E＝ ，r＝ 作为测量结果。
2．图像法
把测出的多组U、I值，在UI图中描点画图像，使UI图像的直线经过大少数坐标点或使各坐标点大致散布在直线的两侧，如下图，由U＝E－Ir可知：
E＝U1＋I1r和E＝U2＋I2r，
联立可解出E、r的值。
三、实验器材
待测电池一节，电流表(0～0.6 A)、电压表(0～3 V)各一块，滑动变阻器一只，开关一只，导线假定干。
四、实验步骤
1．确定电流表、电压表的量程，按图衔接好电路，并将滑动变阻器的滑片移到使接入电路的阻值为最大值的一端。
2．闭合开关S，接通电路，将滑动变阻器的滑片由一端向另一端移动，从电流表有清楚读数末尾，记载一组电流表、电压表读数。
1.78
1.66
1.57
1.43
(2)有一游标卡尺，主尺的最小分度是1 mm，游标上有20个小的等分刻度。用它测量一工件的长度，如图乙所示。图示的读数是________cm。
测量电源的电动势和内阻教案
测量电源的电动势和内阻优质教案一、教学目标1. 让学生理解电动势和内阻的概念，知道电源的电动势和内阻是描述电源特性的两个重要参数。
2. 让学生掌握闭合电路欧姆定律，并能够运用该定律分析电路中的电流、电压和电阻关系。
3. 培养学生运用实验方法测量电源的电动势和内阻，提高学生的实验技能和动手能力。
4. 培养学生运用科学思维方法，分析实验数据，提高学生的数据分析能力。
二、教学内容1. 电动势和内阻的概念介绍。
2. 闭合电路欧姆定律的内容及应用。
3. 实验原理及实验步骤。
4. 实验数据处理方法。
5. 实验结果分析。
三、教学重点与难点1. 重点：电动势和内阻的概念，闭合电路欧姆定律的应用，实验原理及实验步骤。
2. 难点：实验数据处理方法，实验结果分析。
四、教学方法1. 采用讲授法，讲解电动势和内阻的概念，闭合电路欧姆定律的内容。
2. 采用实验法，指导学生进行电源电动势和内阻的测量实验。
3. 采用讨论法，分析实验数据，引导学生运用科学思维方法。
4. 采用提问法，激发学生思考，巩固所学知识。
五、教学过程1. 导入：通过提问方式引导学生回顾电源、电压、电流等基本概念，为新课的学习做好铺垫。
2. 讲解：讲解电动势和内阻的概念，闭合电路欧姆定律的内容及应用。
3. 实验：指导学生进行电源电动势和内阻的测量实验，强调实验操作注意事项。
4. 数据分析：引导学生运用科学思维方法，分析实验数据，得出结论。
5. 总结：对本节课内容进行总结，强调重点知识点，布置课后作业。
六、教学评价1. 评价学生对电动势和内阻概念的理解程度。
2. 评价学生对闭合电路欧姆定律的应用能力。
3. 评价学生的实验操作技能和动手能力。
4. 评价学生对实验数据的分析能力及科学思维方法的运用。
七、教学反馈1. 课后收集学生作业，了解学生对知识的掌握情况。
2. 在实验报告中，评价学生的实验数据处理和分析能力。
3. 在课堂上，鼓励学生提问和发表观点，了解学生的学习需求。
高考物理总复习 第七章 恒定电流 实验八 测量电源电动势和内电阻教案
实验八测量电源电动势和内电阻注意事项1.可选用旧电池：为了使电路的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。
2.电流不要过大，读数要快：干电池在大电流放电时，电动势E会明显下降，内阻r会明显增大。
因此，实验中不要将I调得过大，读数要快，每次读完立即断电。
3.计算法求E、r：要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组、第2和第5为一组、第3和第6为一组，分别解出E、r值，再求平均值。
4.合理选择标度：为使图线分布空间大，如图1所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，电源的内阻不能用r＝EI短确定，应根据r＝⎪⎪⎪⎪⎪⎪ΔUΔI确定。
图1误差分析1.用图象法求E和r时作图不准确。
2.由于电流表或电压表的分压或分流存在系统误差。
本实验中测量结果是：E测<E真，r测<r真。
热点一实验原理与实验操作【例1】(2015·江苏单科，10)小明利用如图2所示的实验装置测量一干电池的电动势和内阻。
图2(1)如图2中电流表的示数为________A。
(2)调节滑动变阻器，电压表和电流表的示数记录如下：U(V) 1.45 1.36 1.27 1.16 1.06I(A)0.120.200.280.360.44由图线求得：电动势E＝________V；内阻r＝________Ω。
(3)实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合。
其实，从实验误差考虑，这样的操作不妥，因为___________________________ ____________________________________________________________________。
解析 (1)由实验装置图可知，电流表使用0.6 A 量程，所以读数为0.44 A ；(2)描点画图，如图所示，根据U ＝－Ir ＋E 可得电动势为E ＝1.60 V ；图线的斜率绝对值等于内阻r ＝1.22 Ω；(3)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大。
测量电源的电动势和内阻优质教案
测量电源的电动势和内阻优质教案Company number：【0089WT-8898YT-W8CCB-BUUT-202108】测量电源的电动势和内阻适用学科高中物理适用年级高中二年级知识点1．进一步理解闭合电路欧姆定律，掌握用电压表和电流表测量电源电动势和内阻的方法．2．掌握用图象法求电动势和内阻的方法；理解并掌握路端电压U与干路电流I的关系图象(即U－I图象)与纵、横坐标轴交点坐标的意义以及图象斜率的意义．教学目标1．掌握利用电压表和电流表测量电池电动势和内电阻的方法；2．学会利用图线处理数据的方法。
3．使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
教学重点测量电源的电动势和内阻的原理教学难点测量电源的电动势和内阻的误差分析教学过程实验目的1．进一步理解闭合电路欧姆定律，掌握用电压表和电流表测量电源电动势和内阻的方法．2．掌握用图象法求电动势和内阻的方法；理解并掌握路端电压U与干路电流I的关系图象(即U－I图象)与纵、横坐标轴交点坐标的意义以及图象斜率的意义．实验原理本实验的依据是闭合电路的欧姆定律，实验电路如图1所示．图11．公式法：改变变阻器的阻值，从电流表、电压表中读出几组U、I值，由U＝________可得E＝U1＋I1r，E＝U2＋I2r，解之E＝I1U2－I2U1I1－I2、r＝U2－U1I1－I2，多测几组数据，分别求出几组电动势E和r的值，然后求出它们的平均值．2．图象法：改变R的阻值，多测几组U、I值．实验中至少测出6组U、I 值，且变化范围要大些，图2然后在U－I坐标系中描点作图，所得直线与纵轴的交点即为____________，图线______的绝对值即为内阻r的值．如图2所示．实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸．实验步骤1．连接电路电流表用 A量程，电压表用3 V量程，按图1连接好电路．2．测量与记录(1)把滑动变阻器的滑片移动到使接入电路的阻值最大的一端．、(2)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1U)．用同样方法测量几组I、U值．13．数据处理、整理器材(1)断开开关，拆除电路整理好器材．(2)取坐标纸，以______为横轴，____________为纵轴，描绘出所记录的各组I、U值的对应点，连成U－I图线．延长U－I图线，它与坐标轴有两个交点，读取E，进一步可以算出r＝__________，如图2所示．注意事项1．本实验采用伏安法正确的实验电路为电流表内接法(如图1所示)，不要接成电流表外接法(如图3所示)．图32．合理选择电压表、电流表量程．测一节干电池的电动势和内阻时，电压表选3 V量程，电流表选 A量程，滑动变阻器选0～10 Ω.3．应使用内阻大些(用过一段时间)的干电池；在实验中不要将I调得过大；每次读完I和U的数据后应立即断开电源，以免干电池在大电流放电时E和r明显变化．4．在作U－I图线时，要使较多的点落在这条直线上，不在直线上的点应对称分布在直线的两侧，不要顾及个别偏离直线较远的点，以减小偶然误差．5．干电池内阻较小时，U的变化较慢，此时，坐标图中数据点将呈现如图4甲所示的状况，为此，可使纵坐标不从零开始，如图乙所示，把坐标的比例放大，可使结果的误差减小些．此时图线与横轴交点不表示短路电流．另外，计算内阻要在直线上任取两个相距较远的点，用r＝|ΔUΔI|算出电池的内阻r.图4误差分析由于实验电路及电压表、电流表内阻的影响，本实验结果E测<E真，r测<r真．例题精析题型一利用电流表和电压表测电源的电动势和内阻【例1】某同学将铜片和锌片插入水果中制成一个“水果电池”，该同学利用下列所给器材测量该“水果电池”的电动势E和内阻r.A．电流表A1(量程 A，内阻约1 Ω)B．电流表A2(量程20 mA，内阻约50 Ω)C．电压表V1(量程4 V，内阻约4 kΩ)D．电压表V2(量程15 V，内阻15 kΩ)E．滑动变阻器R1(0～1 000 Ω)F．滑动变阻器R2(0～9 Ω)G．待测“水果电池”(电动势E约为4 V，内阻r约为200 Ω)H．开关S，导线若干(1)为尽量减小实验的误差，实验中电流表选择________；电压表选择________；滑动变阻器选________．请在虚线方框中画出实验电路图；(2)该同学实验中记录的6组对应的数据如下表，试根据表中数据在图5中描点画出U－I图线；由图线可得，“水果电池”的电动势E＝________V，内电阻r＝________Ω.图5(3)实验测得的“水果电池”的电动势和内阻与真实值相比，E测________E真，r测________r真(选填“大于”、“小于”或“等于”)．题型二安阻法(利用电流表、电阻箱)测电源的电动势和内电阻图6实验器材：一节干电池、电流表、电阻箱、电键．依据的基本公式：________________________实验原理图：如图6所示用图象法处理实验数据，若作出R－1I图象(或1I－R图象)，图象在R轴上的截距即为电源内，图线的斜率即为电动势E.【例题2】某同学通过查找资料自己动手制作了一个电池．该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱(最大阻值为Ω，可当标准电阻用)、一只电流表(量程Ig＝ A，内阻rg＝Ω)和若干导线．(1)请根据测定电动势E和内电阻r的要求，设计图7中器件的连接方式，画线把它们连接起来．图7图8(2)接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录．当电阻箱的阻值R＝Ω时，其对应的电流表的示数如图8所示．处理实验数据时，首先计算出每个电流值I的倒数1I；再制作R－1I坐标图，如图9所示，图中已标注出了(R，1I)的几个与测量对应的坐标点，请你将与图8实验数据对应的坐标点也标注在图9上．图9(3)在图9上把描绘出的坐标点连成图线．(4)根据图9描绘出的图线可得出这个电池的电动势E＝________V，内电阻r＝________Ω.题型三伏阻法(利用电压表、电阻箱)测电源电动势和内电阻实验器材：图10一节干电池、电压表、电阻箱、电键． 依据的基本公式：E ＝U ＋U R r 或1U ＝1E ＋r E ·1R实验原理图：如图10所示用图象法处理数据，若作出1U －1R 图象，图象在1U 轴上的截距为电动势的倒数1/E ，斜率为r/E ，由斜率和截距可求得电动势和内电阻．图11【例题3】 甲同学设计了如图11所示的电路测电源电动势E 及电阻R 1和R 2的阻值．实验器材有：待测电源E(不计内阻)，待测电阻R 1，待测电阻R 2，电压表V(量程为 V ，内阻很大)，电阻箱R(0～ Ω)，单刀单掷开关S 1，单刀双掷开关S 2，导线若干．(1)先测电阻R 1的阻值．请将甲同学的操作补充完整：闭合S 1，将S 2切换到a ，调节电阻箱，读出其示数r 和对应的电压表示数U 1，保持电阻箱示数不变，____________________，读出电压表的示数U 2.则电阻R 1的表达式为R 1＝________.图12(2)甲同学已经测得电阻R 1＝ Ω，继续测电源电动势E 和电阻R 2的阻值．该同学的做法是：闭合S 1，将S 2切换到a ，多次调节电阻箱，读出多组电阻箱示数R 和对应的电压表示数U ，由测得的数据，绘出了如图12所示的1U －1R 图线，则电源电动势E ＝______ V ，电阻R 2＝______ Ω.题型四实验的设计和创新【例题4】使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图13所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；图13(2)若适当调节电阻箱后，图13中多用电表、电流表与电阻箱的示数分别如图14(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω；(a)(b)(c)图14(3)将图13中多用电表的两表笔短接，此时流过多用电表的电流为________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为________V．(保留3位有效数字)课堂运用1．如图15所示为某次测量电源的电动势和内阻所作的图象，有关这个图象的说法正确的是( )图15A．纵轴截距表示待测电源的电动势，即E＝3 VB．横轴截距表示短路电流，即I短＝ AC．根据r＝E/I短，计算出待测电源内阻为5 ΩD．根据r＝ΔU/ΔI，计算出待测电源内阻为1 Ω2．某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻(R＝5 Ω)一个，开关两个，导线若干，实验原理图如图16(a)所示．(1)在图(b)的实物图中，已正确连接了部分电路，请完成余下电路的连接．(2)请完成下列主要实验步骤：①检查并调节电压表指针指零；调节电阻箱，示数如图(c)所示．读得电阻值是________；②将开关S1闭合，开关S2断开，电压表的示数是 V.③将开关S2________，电压表的示数是 V；断开开关S1.(3)使用测得的数据，计算出干电池的内阻是________(计算结果保留二位有效数字)．(4)由于所用电压表不是理想电压表，所以测得的电动势比实际值偏________(填“大”或“小”)．图163．现有一特殊电池，它的电动势E约为9 V，内阻r约为40 Ω，已知该电池允许输出的最大电流为50 mA.为了测量这个电池的电动势和内阻，某同学利用如图17甲所示的电路进行实验，图中电流表的内阻RA已经测出，阻值为5 Ω，R为电阻箱，阻值范围0～Ω，R为定值电阻，对电路起保护作用．(1)实验室备有的定值电阻R共有以下几种规格．A．10 Ω B．50 Ω C．150 Ω D．500 Ω本实验选用哪一种规格的定值电阻最好________．(2)该同学接入符合要求的R后，闭合开关K，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E＝________ V，内阻r＝________ Ω.甲乙图174．在测量电源的电动势和内阻的实验中，由于所用电压表(视为理想电压表)的量程较小，某同学设计了如图18所示的实物电路．图18(1)实验时，应先将电阻箱的电阻调到________．(选填“最大值”、“最小值”或“任意值”)(2)改变电阻箱的阻值R，分别测出阻值R＝10 Ω的定值电阻两端的电压U.下列两组R的取值方案中，比较合理的方案是________．(选填“1”或“2”)(3)根据实验数据描点，绘出的1U－R图象是一条直线．若直线的斜率为k，在1U坐标轴纵轴上的截距为b，则该电源的电动势E＝________，内阻r＝________.(用k、b和R表示)答案答案1．E －Ir 2.电动势值 斜率1答案 (1)A 2 V 1 R 1 实验电路图见解析 (2)U －I 图线见解析 190 (3)小于 小于解析 (1)实验电路图如下图所示(2)如下图所示，直线与纵轴的截距即为电动势，所以E ＝ V ，直线斜率的绝对值即为电源的电阻，所以r ＝|ΔUΔI|＝190 Ω.(3)由于电流表A 2的示数是支路电流，而电压表的示数等于实际的路端电压，从而产生系统误差，导致的结果是：E 测小于E 真，r 测小于r 真．题型二 安阻法(利用电流表、电阻箱)测电源的电动势和内电阻 答案 (1)如下图所示 (2)、(3)如下图所示 (4)～ ～解析 首先应理解本题的实验原理，由闭合电路欧姆定律可知：得R ＝E I －(r ＋r g )．可知在R －1I图象中，图线的斜率就是E ，纵轴截距为－(r ＋r g )．(1)把它们直接串联即可．(2)当R ＝ Ω时，由图可知，I ＝ A ，1I＝2 A －1，点(2,见答图．(3)见答图，可见是一条倾斜的直线．注意连线时：a.不能连成折线，b.为减小偶然误差，个别偏离太远的点舍去．(4)由闭合电路的欧姆定律得E＝I(R＋r＋rg)则R＝EI－(r＋rg)，故图线的斜率k表示电池电动势E的大小，纵轴截距的绝对值表示内阻(r＋rg)．由答图可知：E＝k＝错误! V≈ V～ V范围内均正确)，r≈ Ω～Ω均正确)．题型三伏阻法(利用电压表、电阻箱)测电源电动势和内电阻答案 (1)将S2切换到bU2－U1U1r (2)(或107)解析(1)将S2切换到a时，电压表示数为U1，电阻箱电阻为r，则电路中电流I1＝U1r；将S2切换到b时，电压表示数为U2，则电路中电流为I2＝U2r＋R1，由于I1＝I2，解得R1＝U2－U1U1r.(2)由闭合电路欧姆定律得：E＝U＋UR(R1＋R2) 整理得：1U＝R1＋R2E·1R＋1E由题图可得1E＝，则E＝ V将1U＝，1R＝代入得：R2＝Ω.题型四实验的设计和创新答案 (1)黑(2) (3)102 (4)解析(1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a表笔为黑色表笔．(2)根据题图读数，多用电表读数为Ω，电流表读数为 mA，电阻箱读数为4×1 Ω＋6× Ω＝Ω.(3)从多用电表表盘来看，指针指在电流表“130”处时实际电流为53 mA，故指针指到最右端“250”处时，实际电流为53×250130mA≈102 mA.(4)由E－IR＝Ir知，E－14×＝×r，又Er＝，得E≈ V.课堂运用1答案．AD2．答案．(1)如下图所示(2)①20 Ω③闭合(3) Ω(4)小解析(1)见答案(2)由图(c)读得电阻箱阻值为R＝20 Ω；将S1闭合S2断开，电压表示数为电源电动势E＝ V，将S2再闭合，电压表示数为R两端电压．将电压表视为理想电表，则干路电流I＝UVR＝错误! A＝ A.(3)因为I＝ER＋R＋r，所以r＝EI－R－R＝(错误!－5－20) Ω≈ Ω.(4)若考虑电压表的内阻，则S1闭合S2断开时，电压表示数为该表两端电压小于电源电动势．3．答案．(1)C (2)10 45解析(1)回路中的最小电阻R总＝＝950×10－3Ω＝180 Ω，R为保护电阻，当R＝0时，电源电流也不会超出50 mA，此时R0＝R总－r－RA＝135 Ω，C最合适，A、B太小起不到保护作用，D太大，会使电路中的电流测量范围太小．(2)由闭合电路的欧姆定律有E＝I(r＋R＋RA＋R)得1 I ＝r＋R＋RA＋RE＝r＋RAE＋1E(R＋R)＝r＋5E＋1E(R＋R)，图线的斜率为1E，由图线知斜率k＝45－54×102＝1E得E＝10 V，与纵轴的截距为r＋5E＝5，解得r＝45 Ω.4．答案．(1)最大值(2)2 (3)1kRbk－R解析(1)电阻箱接入回路中的电阻越大，回路电流越小，起保护电源，防止烧坏电压表的作用，所以应将电阻箱的电阻调到最大．(2)方案1中电阻箱接入电路的电阻太大，电压表示数太小，误差太大．因此采用方案2.(3)由闭合电路欧姆定律可知ER0＋R＋r＝UR，1U＝1ERR＋R＋rER，所以1ER＝k，R＋rER＝b，解得：E＝1kR，r＝bk－R.。
《测量电源电动势和内阻》实验教学设计教案
《测量电源电动势和内阻》实验教学设计教案从教材分析、学情分析、教法分析、学法指导、教学过程几个方面来加以阐述。
一、教材分析地位：测电源电动势和内阻按照新课标要求是一节实验课，是高考的必考实验之一。
更是高考电学实验中热点。
能力要求较高。
这节课是对前面内容闭合电路欧姆定律的巩固应用和加深理解。
在实验数据处理中涉及到的图像法是一种很重要也很常用的方法。
所以本节课既是知识的学习也是方法的学习。
重点：因为这节课是一节实验课，所以我确定这节课的重点是实验原理的理解，实验方案，器材的选择，图象法的应用。
难点：由于现阶段的学生理性思维还不够成熟，有些物理方法的应用还不够熟练，所以这节课的难点是图像法的应用，器材选择以及误差的分析。
对于重难点的突破本着低起点、小步子的原则，逐步问题引导学生、自主探究、以练代学、边练边学的方式实现自我突破。
二．新课学习后学生的现状分析从学生看，通过闭合电路欧姆定律的学习，学生对《测电源的电动势和内阻》原理有了一些基本的了解，具时体来说，学生的状况如下。
知识方面：通过新课的学习学生对“测电源的电动势和内阻”的实验原理、目的容易理解，在路端电压和电流的关系上有初步认识；多数同学都知道U—I图像中图像与纵坐标的交点表示待测电源的电动势，图像的斜率的绝对值表示内阻。
方法方面：新课学习后，前面“测金属丝电阻率”和“描绘小灯泡的伏安特性曲线”打下了一定的基础，本实验的基本方法—伏安法（伏特表和电流表结合测量）学生们掌握的较为容易，但在其他方法上处理起来较为陌生，比方说用电流表和电阻箱结合测量——安阻法、电压表和电阻箱结合测量——伏阻法等，其实就是伏安法的变形，有些学生难以掌握。
能力方面：数据处理上纵轴的起点不从零开始的情况下较陌生，作图时用图像与横轴的夹角的正切值表示斜率的错误也时常出现。
安阻法，伏阻法不能将横纵两轴的物理量”化曲为直“，滑动变阻器的大小难以选择，实验电路图不能准确画出，处理数据的能力有待加强，误差分析，创新设计能力更待提高。
12.3实验测量电源电动势和内阻教学设计高二上学期物理人教版
《实验：电池电动势和内阻的测量》教学设计一、教材分析：《电源电动势和内阻的测量》是《普通高中物理课程标准（2017年版）》必修课程必修3模块中“电路及其应用”主题下的内容。
课标对其要求学生会测量电源电动势和内阻。
这部分内容作为欧姆定律的应用，学生需要根据闭合电路欧姆定律对测量电源电动势的实验方案进行设计，进而深化学生对于闭合电路欧姆定律的理解，这部分再次渗透能量观，同时通过多种方案的半开放性思考培养学生的科学思维。
并且能够通过实际操作测量出电源电动势和内阻。
再次学习电路连接、电路中相关数据的实际操作技能和规范，通过数据的处理进一步熟悉利用图像法处理数据，从而培养学生的科学探究能力的科学态度。
二、学情分析：进行实验前学生已经通过水果电池对闭合电路欧姆定律有一定的了解，了解电源内部的工作原理，而且在测量电阻率的实验中对电路的连接，数据的采集有了了解，也具备了一定的科学推理、科学探究的能力。
但是对于上节课中水果电池不能使电路发光以及三节干电池串联小灯泡反而更暗等问题并未进行详细的解答。
因此教师需要依据上节课创设的相关情境深化对电源电动势和内阻的理解。
同时通过半开放的问题引导学生进行探究，深化能量观念，培养其科学思维科学探究能力和科学态度与责任。
三、教学难点：利用UI图像测量电源电动势和内阻四、教学重点：电源电动势和内阻的常用测量方法、利用UI图像测量电源电动势和内阻。
五、教学目标：1.通过观察演示实验和解释实验现象，分析解决实际问题。
知道电源电动势和内阻势标志电源的重要参数。
2.经历实验设计过程，理解测定电源电动势和内阻的实验原理3.理解实验原理基础上，能够通过科学推理寻找多种测量电源电动势的方法。
4.经历实验过程，能够完成测量电源电动势和内阻的规范实验操作。
体会科学的严谨实事求是的态度。
5.能够比较几种不同处理数据的方法的优劣，并且学会利用UI图像处理数据得到电源电动势和内阻，进一步体会利用图像处理数据的方法。
《测量电源的电动势和内阻》教案
一、教学目标1.掌握测定电池电动势和内阻的原理和实验方法，并学会用图像法处理实验数据。
2.经历实验过程，提高动手操作能力，学会实验数据的处理和结果的分析方法。
3.培养自身良好的实验习惯和实事求是的品质，能够勇于探究生活中和物理有关的问题。
二、教学重难点【重点】实验原理和方法以及图像法处理数据。
【难点】根据图像进行实验数据处理。
三、教学过程环节一：导入新课带领学生回顾之前所学习的闭合电路欧姆定律，请学生回答此定律的文字描述和表达式。
在学生回答之后，教师追问：现在有一个电池，能否利用这一定律测出其电动势和内阻呢?又该怎样测得呢?顺势引入本节新课——测量电源的电动势和内阻。
环节二：新课讲授引导学生根据闭合电路欧姆定律进行分析，得出可由表达式，推出，以及其变形式：，通过观察变形后的表达式，引导学生思考：式中的U、I、R分别代表什么，从而确定出需要测量的物理量有路端电压、干路电流以及外电阻。
教师可以进行问题引导：1、实验中只测量一组数据能否测量出电池的电动势和内阻?2、电路中如何改变电流或电压，实现多测几组数据呢?3、滑动变阻器和电阻箱有什么区别?将学生分成若干小组，小组内交流讨论，最终确定实验电路图如下。
根据实验原理和对应电路图，请学生确定电路图中所用的实验器材。
实验器材为电压表、电流表、滑动变阻器以及旧干电池、开关、导线若干。
学生讨论实验步骤，教师予以补充，并确定最佳实验步骤。
1、确定电流表、电压表的量程，按照电路图连接实物，并调节滑动变阻器或电阻箱到阻值最大处;2、闭合开关，调节滑动变阻器的滑片或电阻箱至适当位置，分别读出电流表示数I和电压表示数U，并做好记录。
3、调节滑动变阻器的滑片或者电阻箱多测几组数据。
4、断开开关，整理好器材。
在进行实验之前，应强调注意事项：1、连接电路的过程中，开关应处于断开状态。
2、闭合开关前，滑片处于阻值最大处。
3、电压表和电流表的正确使用方法。
教师组织学生分组进行实验，并进行巡视和指导。
《测量电源的电动势和内阻》教学设计
《测量电源的电动势和内阻》教学设计一、教材分析1、教材版本粤教版（2019）高中物理必修第三册。
2、章节位置第四章闭合电路的第三节。
3、教材内容分析这部分内容主要围绕测量电源的电动势和内阻展开。
通过这个实验的学习，学生能够深入理解闭合电路欧姆定律的应用，并且掌握实验设计、数据处理以及误差分析等重要的物理实验技能。
这不仅有助于巩固之前学习的电路相关知识，更是对学生实验探究能力的一次全面提升。
二、学情分析1、知识基础学生在之前已经学习了闭合电路欧姆定律，对电源电动势、内阻等概念有了一定的理论认识，但对于如何通过实验准确测量这些参数还缺乏实际操作经验。
2、能力基础高中学生具备了一定的逻辑思维能力和动手操作能力，但在实验设计的严谨性、数据处理的准确性以及误差分析的全面性方面还有待提高。
3、心理特点这个阶段的学生对新鲜事物充满好奇心，喜欢通过自己动手实践来探索知识。
但在遇到困难时可能会出现急躁情绪，需要教师在教学过程中及时引导和鼓励。
三、教学目标1、知识与技能目标(1) 学生能够深刻理解测量电源电动势和内阻的实验原理，熟练掌握伏安法测量的基本公式“E = U+Ir”。
(2) 学生能够独立设计合理的测量电路，准确选择实验器材，包括电流表、电压表、滑动变阻器等。
(3) 学生能够熟练进行实验操作，正确读取电流表和电压表的示数，并准确记录实验数据。
(4) 学会用公式法和图象法处理实验数据，得出电源电动势和内阻的测量值。
2、过程与方法目标(1) 通过实验方案的设计过程，培养学生的逻辑思维能力和创新能力。
(2) 在实验操作过程中，提高学生的动手实践能力和团队协作能力。
(3) 通过数据处理和误差分析，培养学生的数据分析能力和科学探究精神。
3、情感态度与价值观目标(1) 激发学生对物理实验的兴趣，培养学生严谨的科学态度。
(2) 让学生体验实验探究的乐趣，增强学生对物理学科的热爱。
四、教学重难点1、教学重点(1) 实验原理的理解，尤其是闭合电路欧姆定律在实验中的应用。
测电源电动势和内阻学案
测定电池的电动势和内阻学案学习目的（一）知识与技能1、了解并掌握测定电池的电动势和内阻的原理和实验方法。
2、学习用图象法处理实验数据。
（二）过程与方法通过设计电路和选择仪器，开阔思路，激发兴趣。
养成规范操作实验并能科学、合理地处理数据的习惯。
（三）情感、态度与价值观理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养观察能力、思维能力和操作能力，提高对物理学习的动机和兴趣。
学习重点掌握实验原理和方法，学会处理实验数据。
学习难点用图象法处理实验数据。
探究过程：探究一：探究实验原理1、回顾电源电动势的定义：2、如何比较干电池与水果电池谁把化学能转化为电能的本领大？画出电路图，这样测量有无误差，误差大小与谁有关？如何测这个量？3．闭合电路欧姆定律的内容？4、测定电源的电动势和内阻的实验原理？探究二、实验方案及电路图1.测根据闭合电路欧姆定律，写出电源电动势E、内电阻r与路端电压U、电流I 的关系式？根据这个关系式，你可以利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。
2.根据闭合电路欧姆定律，写出电源电动势E、内电阻r与电路电流I 、电路外电阻R 的关系式？根据这个关系式，你可以利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。
3. 根据闭合电路欧姆定律，写出电源电动势E、内电阻r与路端电压U 、电路外电阻R的关系式？根据这个关系式，你可以利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。
实验过程:通过实验操作得出数据，填写实验报告探究四、如何处理数据1、根据测得的数据得出电动势和内阻，你可以想出哪些方法？2、哪种方法可使误差更小？3、填写实验报告当堂达标1、用伏安法测电池的电动势和内电阻的实验中，下列注意事项中错误的是( )A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显B．应选用内阻较小的电压表和电流表C．移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载D．根据实验记录的数据作U一I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧2、下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既能减小偶然误差，又直观、简便的方法是（）A．测出两组I、U的数据，代人方程组．：E＝U1十I1r和E＝U2十I2r，求出E和r B．多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C．测出多组I、U的数据，画出U－I图象，再根据图象求E、rD．多测出几组I、U数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻。
2024届高考一轮复习物理教案(新教材粤教版)：测量电源的电动势和内阻
实验十一测量电源的电动势和内阻目标要求1.理解测量电源电动势和内阻的实验原理——闭合电路欧姆定律.2.掌握用电流表和电压表测定电源的电动势和内阻的方法.3.掌握实物图连接的技巧.4.会用图像处理实验数据．考点一伏安法测电源的电动势和内阻1．实验原理闭合电路欧姆定律．2．实验器材干电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．实验步骤(1)电流表用0.6A 的量程，电压表用3V 的量程，按图连接好电路．(2)把滑动变阻器的滑片移到接入电路阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I 1，U 1)．用同样的方法再测量几组I 、U 值，填入表格中．(4)断开开关，拆除电路，整理好器材．4．实验数据处理(1)＝U 1＋I 1r ＝U 2＋I 2r，解出E 、r ，并多次测量求平均值．(2)用作图法处理数据，如图所示．①图线与纵轴交点为电源电动势E ；②图线斜率的绝对值为内阻r .5．误差分析(1)偶然误差：主要来源于电压表和电流表的读数以及作U －I 图像时描点不准确．(2)系统误差：①若采用甲图电路方法a电压表的分流作用造成误差，电压值越大，电压表的分流越多，对应的I 真与I 测的差越大，I V ＝UR V.其中U －I 图像如图乙所示．结论：E 测<E 真，r 测<r 真．方法b等效电源法如图甲所示，E 测＝R V R V ＋r E 真<E 真，r 测＝R V rR V ＋r<r 真．②若采用丙图电路方法a电流表的分压作用造成误差，电流越大，电流表分压越多，对应U 真与U 测的差越大，U A ＝I ·R A .其中U －I 图像如图丁所示．结论：E 测＝E 真，r 测>r 真．方法b等效电源法如图丙所示，E 测＝E 真，r 测＝r ＋R A >r 真．(3)电路选择：①电源内阻一般较小，选图甲电路误差较小．②当内阻已知时选图丙电路，此时r ＝k －R A ，没有系统误差．6．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池．(2)电流不要过大，应小于0.5A ，读数要快．(3)要测出不少于6组的(I ，U )数据，变化范围要大些．(4)若U －I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r＝|ΔUΔI |确定．例1(2020·山东卷·14)实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究．实验室提供的器材有：干电池一节(电动势约1.5V ，内阻小于1Ω)；电压表V(量程3V ，内阻约3kΩ)；电流表A(量程0.6A ，内阻约1Ω)；滑动变阻器R (最大阻值为20Ω)；定值电阻R 1(阻值2Ω)；定值电阻R 2(阻值5Ω)；开关一个，导线若干．(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U －I 坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是________．(单选，填正确答案标号)A ．电压表分流B ．干电池内阻较小C ．滑动变阻器最大阻值较小D ．电流表内阻较小(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示．序号1234567I /A 0.080.140.200.260.320.360.40U /V1.351.201.050.880.730.710.52请根据实验数据，回答以下问题：①图丙中已标出后3组数据对应的坐标点，请标出前4组数据对应的坐标点并画出U －I 图像．②根据实验数据可知，所选的定值电阻为________(填“R 1”或“R 2”)．③用笔画线代替导线，请按照改进后的方案，将图丁所示实物图连接成完整电路．答案(1)B (2)①见解析图(a)②R 1③见解析图(c)解析(1)电压表示数的变化范围小，原因是外电阻的阻值远大于电源内阻，选项B 正确．(2)①根据数据描点并连成一条直线，如图(a)所示．②由图像可知E ＝1.55V ，U ＝0时I ＝0.59A ，故r ′＝EI ≈2.63Ω，由于2Ω<r ′<5Ω，又r ′＝r ＋R (r 为电源内阻，R 为定值电阻)，故定值电阻只能是R 1.③先画出原理图，如图(b)，然后依据原理图将各仪器依次连接起来，如图(c)．例2某同学要测量“水果电池”的电动势和内阻，提供下列仪器：A ．待测“水果电池”(电动势E 约为4V ，内阻r 约为200Ω)B ．毫安表A(量程5mA ，内阻为R A ＝60Ω)C ．电压表V(量程U 0＝4V ，内阻约5kΩ)D ．电阻箱R 1(0～999.9Ω)E ．滑动变阻器R (0～1000Ω)F ．开关、导线若干．(1)由于毫安表的量程太小，该同学用电阻箱R 1与毫安表A 并联，可使其量程扩大，取R 1＝14R A ，则改装后的电流表量程为毫安表满偏电流的________倍；(2)用改装后的电流表完成实验，应该选择的实验电路是图中的________(选填“甲”或“乙”)；(3)根据实验数据画出U －I 图线，如图所示．由图线可得，“水果电池”的电动势E ＝________V ，内电阻r ＝________Ω.(保留三位有效数字)答案(1)5(2)乙(3)3.80175解析(1)设毫安表电流为I A ，由并联电路的规律可得I A R A ＝(I －I A )R 1，解得I ＝5I A ，因此改装后的电流表量程为毫安表满偏电流的5倍；(2)由于电流表内阻已知，因此采用题图乙电路可以避免电流表分压的误差，故选乙电路．(3)改装后电流表的内阻为R A ′＝R A R 1R A ＋R 1＝60×1560＋15Ω＝12Ω，则由闭合电路欧姆定律可得E＝Ir ＋IR A ′＋U ，转化可得U ＝－(r ＋R A ′)I ＋E 由U －I 图像可得b ＝E ＝3.80V ，|k |＝|－(r ＋R A ′)|＝ 3.80－1.0015－0×10－3Ω，解得E ＝3.80Ω，r ＝175Ω.考点二安阻法测电动势和内阻1．实验原理闭合电路的欧姆定律E ＝IR ＋Ir ，电路图如图所示．2．实验器材电池、电流表、电阻箱、开关、导线、坐标纸和刻度尺．3．数据处理(1)＝I 1R 1＋I 1r ＝I 2R 2＋I 2r解方程组求得E 、r .(2)图像法：由E ＝I (R ＋r )可得①1I ＝1E R ＋r E ，可作1I －R 图像(如图甲)1I －R 图像的斜率k ＝1E ，纵轴截距为r E ②R ＝E ·1I －r ，可作R －1I 图像(如图乙)R －1I图像的斜率k ＝E ，纵轴截距为－r .4．误差分析(1)误差来源：电流表有电阻，导致内阻测量不准确；(2)结论：E 测＝E 真，r 测＞r 真(r 测＝r 真＋r A )．例3(2023·广东深圳市光明区名校联考)一实验小组欲测量一电源的电动势(约为12V)和内阻．所用的器材：电流表(量程100mA ，内阻未知)、电阻箱R 1(最大阻值999.9Ω)、电阻箱R 2(最大阻值999.9Ω)，利用图甲所示的电路先测量电流表内阻，再测量电源的电动势和内阻．(1)按图甲所示的电路，将电阻箱的电阻R 2调到最大，只闭合开关S ，调节电阻箱R 2的阻值，使电流表的示数为90mA ；保持R 2的阻值不变，闭合开关S 1调节R 1，当电流表示数为60mA 时，电阻箱R 1接入电路的阻值为10.0Ω.则电流表的内阻为________Ω，此值________(选填“大于”“等于”或“小于”)电流表实际内阻值．(2)闭合开关S 1，将电阻箱R 1接入电路的阻值固定为R 0＝2.5Ω不变，不断调节电阻箱R 2的阻值R ，读取电流表对应的示数I ，利用多组I 、R 数据绘制1I －R 图像如图乙所示，所得图线为直线，其纵截距为a ，直线上某点的坐标为(c ，b )．结合(1)问电流表内阻的测量值，则电源的电动势E ＝________，电源的内阻r ＝________.(用含a 、b 、c 的代数式表示)答案(1)5.0小于(2)3c b －aac b －a －53解析(1)由题图甲可知，当闭合开关S 1时，电阻箱R 1与电流表并联，根据欧姆定律有I A R A＝(90mA －I A )R 1代入数据解得R A ＝5.0Ω由于闭合开关S 1之后，电路中的总电阻减小，根据闭合电路的欧姆定律可知，电路中的总电流增大，则R 1分得的电流应该大于30mA ，而计算时认为R 1分得的电流等于30mA ，则测得的电流表内阻小于实际值．(2)根据题意可知，电阻R 1和电流表并联后的电阻为R 3＝R A R 1R A ＋R 1＝53Ω根据欧姆定律可知，当流过电流表的电流为I 时，流过电阻R 1的电流为2I ，则回路中的总电流为3I ，设电源的电动势为E ，内阻为r ，根据闭合电路的欧姆定律有3I ＝Er ＋R 3＋R 整理得1I ＝3E R ＋3(r ＋R 3)E结合题图乙可得3E ＝b －a c ，3(r ＋R 3)E ＝a解得E ＝3c b －a ，r ＝ac b －a －53考点三伏阻法测电动势和内阻1．实验原理闭合电路欧姆定律E ＝U ＋URr，电路图如图所示．2．实验器材电池、电压表、电阻箱、开关、导线、坐标纸和刻度尺．3．数据处理(1)＝U 1＋U 1R 1r ＝U 2＋U 2R 2r 解方程组可求得E 和r .(2)图像法：由E ＝U ＋U R r 得：1U ＝1E ＋r E ·1R .故1U －1R 图像的斜率k ＝r E ，纵轴截距为1E，如图．4．误差分析(1)误差来源：电压表有内阻，干路电流表达式不准确，导致电动势测量不准确；(2)结论：E 测＜E 真，r 测＜r 真．例4(2023·广东汕头市模拟)某实验小组设计了如图甲所示的电路来测量一蓄电池的电动势和内阻，接入电路中的电阻箱只用“×1”倍率(单位Ω，如图乙所示)，闭合开关S ，改变电阻箱接入电路的阻值，使旋钮沿顺时针方向旋转，分别指向1、2、3、4、5、6，读出6组对应的电压值，然后以1U (电压表读数的倒数)为纵轴、1R (电阻箱接入电路的阻值的倒数)为横轴建立坐标系，根据实验记录数据描点连线，得到如图丙所示的图像．回答下列问题：(1)该小组设计的电路中，接入定值电阻R 0的作用是___________________________________.(2)用E 和r 分别表示蓄电池的电动势和内阻，则1U 与1R的关系式为________．(3)根据图丙求得蓄电池的电动势E ＝________V ，内阻r ＝________Ω.(用a 、b 、R 0表示)答案(1)使实验中电压表示数变化明显，同时又保护电路(2)1U ＝r ＋R 0E ·1R ＋1E(3)56b －a5a6b －a－(1＋R 0)解析(1)使实验中电压表示数变化明显，同时又保护电路．(2)根据闭合电路的欧姆定律可知E ＝U ＋UR (r ＋R 0)可得1U ＝r ＋R 0E ·1R ＋1E(3)根据题图丙有b ＝1E ＋r ＋R 06E ，a ＝1E ＋r ＋R 0E 解得E ＝56b －a V ，r ＝[5a 6b －a－(1＋R 0)]Ω课时精练1．某实验小组利用电流表和电压表测定一节干电池的电动势和内阻，实验器材如下：干电池一节(电动势约为1.5V ，内阻约为0.5Ω)；电压表V(量程为0～3V ，内阻约为3kΩ)；电流表A(量程为0～0.6A ，内阻约为0.2Ω)；滑动变阻器(最大阻值为20Ω)；开关、导线若干．(1)实验电路图选择________(选填“甲”或“乙”)．(2)用笔画线代替导线，将图中的器材连成实验电路．(3)完成实验后，某同学利用图像分析由电表内阻引起的实验误差．在下图中，实线是根据实验数据描点作图得到的U－I图像；虚线是该电源真实的路端电压U随真实的干路电流I变化的U－I图像．本次实验分析误差的U－I图像是________．(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是________．A．换用内阻更小的电流表B．换用内阻更大的电流表C．换用内阻更小的电压表D．换用内阻更大的电压表答案(1)甲(2)见解析图(3)A(4)D解析(1)因为电源内阻较小，接近电流表内阻，为了减小误差，所以电流表采用相对电源外接，选择甲图；(2)根据电路图得实物连接图如图所示；(3)由于电压表的分流作用，相同的路端电压下，电流表测量的电流值小于流过电源的电流，内阻的测量值为电源和电压表并联后的总电阻，比实际电源的内阻小，对应实线斜率的绝对值比虚线的小，但当电压为零时，电压表的内阻对测量没有影响，实线和虚线重合，故A正确，B、C、D错误；(4)因为电压表的分流作用产生的误差，为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是增大电压表的内阻，故D正确，A、B、C错误．2．(2021·天津卷·10)随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择．充电宝可以视为与电池一样的直流电源．一充电宝的电动势约为5V，内阻很小，最大放电电流为2A，某实验小组测定它的电动势和内阻．他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻R0＝3Ω，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路．(1)图中测量电流的电表是________，测量电压的电表是________．(均填写字母“M”或“N”)(2)调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可以发现表中第________次的记录数据有误．(填测量次数的序号)次数1234567电流I/A0.2990.4770.6840.877 1.065 1.281 1.516电压U/V 4.970 4.952 4.932 4.942 4.894 4.872 4.848(3)电路中接入R0可以达到下列哪个效果______．(填选项前的字母)A．使测电流的电表读数变化明显B．为了更准确地测量充电宝内阻C．避免使充电宝的放电电流过大D．减小测量电压的电表分流作用答案(1)N M(2)4(3)C解析(1)电表N串联在电路中，测量干路电流，所以N为电流表；电表M一端接在开关上，另一端接在充电宝的负极，闭合开关后相当于并联在电源两端，所以M为电压表，测量路端电压；(2)题中表格中的电流I不断增大，根据闭合电路欧姆定律E＝U＋Ir可知路端电压U不断减小，电压表的示数不断减小，所以第4次的记录数据有误；(3)因为充电宝的内阻很小，所以电阻R0串联在电路中，起保护电路的作用，避免使充电宝的放电电流过大损坏电路中的器件．故选C.3．为了同时测量一电源的电动势E 和内阻r ，以及未知阻值的电阻R x ，某同学设计了一电路．实验室提供的器材如下：待测电源、待测电阻、电阻箱一个、内阻很大的电压表一只、开关两个、导线若干．(1)为实现上述目的，请完善图甲实物图连接；(2)该同学实验的主要步骤有：①闭合S 1、S 2，多次调节电阻箱阻值，并记录其阻值及对应的电压表的示数；②保持S 1闭合，断开S 2，多次调节电阻箱阻值，并记录其阻值及对应的电压表的示数；③根据记录的数据，作出两条1U －1R图线如图乙所示．由图线可得电动势E ＝________，内阻r ＝________，R x ＝________.(均用图中的字母a 、b 、c 表示)答案(1)见解析图(b)(2)1c1a1b －1a解析(1)通过开关S 2控制电路中的电阻R x 是否接入电路，电路原理图如图(a)所示：故实物连线图如图(b)所示：(2)闭合S 1、S 2，有E ＝U ＋U R r ，故有1U ＝1E ＋r E ·1R ；保持S 1闭合，断开S 2，有E ＝U ＋UR (r ＋R x )，故有1U ＝1E ＋r ＋R x E ·1R；结合1U －1R 图像可知，1E ＝c ，r ＋R x E ＝c b ，r E ＝c a ，解得：E ＝1c ，r ＝1a ，R x ＝1b －1a.4．利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R (最大阻值999.9Ω)，电阻R 0(阻值为3.0Ω)，电阻R 1(阻值为3.0Ω)，电流表(量程为200mA ，内阻为R A ＝6.0Ω)，开关S.实验步骤如下：①将电阻箱阻值调到最大，闭合开关S ；②多次调节电阻箱，记下电流表的示数I 和电阻箱相应的阻值R ；③以1I 为纵坐标，R 为横坐标，作1I －R 图线(用直线拟合)；④求出直线的斜率k 和在纵轴上的截距b .回答下列问题：(1)分别用E 和r 表示电源的电动势和内阻，则1I 与R 的关系式为________________．(2)实验得到的部分数据如下表所示，其中电阻R ＝3.0Ω时，电流表的示数如图(b)所示，读出数据，完成下表．答：①________，②________.R /Ω 1.0 2.0 3.0 4.0 5.0 6.0I /A 0.1430.125①0.1000.0910.0841I/A －1 6.998.00②10.011.011.9(3)在图(c)的坐标纸上描点并作图，根据图线求得斜率k ＝_____A －1·Ω－1，截距b ＝____A －1.(4)根据图线求得电源电动势E ＝________V ，内阻r ＝________Ω.答案(1)1I ＝3E R ＋15＋3r E(2)0.1109.09(3)见解析图1.0(0.96～1.04均可) 6.0(5.9～6.1均可)(4)3.0(2.9～3.1均可) 1.0(0.7～1.3均可)解析(1)根据闭合电路欧姆定律有E ＝(IR AR 1＋I )(R ＋R 0＋r )＋IR A ，代入数据，化简得1I ＝3E R ＋15＋3r E.(2)电流表每小格表示4mA ，因此电流表读数I ＝0.110A ，1I≈9.09A －1.(3)在坐标纸上描点，画出一条直线，得出斜率k ＝1.0A －1·Ω－1，截距b ＝6.0A －1.(4)斜率k ＝3E ，因此E ＝3.0V ，纵轴截距b ＝15＋3r E，因此r ＝1.0Ω.。
《测电源的电动势和内阻》优秀教案
第二章恒定电流29 测电源的电动势和内阻【教学目标】1、了解并掌握测定电池的电动势和内阻的原理和实验方法。
2、学习用图象法处理实验数据。
重点：掌握实验原理和方法，学会处理实验数据。
难点：掌握实验原理和方法，学会处理实验数据。
【自主预习】1．实验原理（三种方法）：（1）选用伏安法测电源电动势与内电阻用电压表、电流表、可变电阻（如滑动变阻器）测量。
如图1所示：测出两组_______值，就能算出电动势和内阻。
原理公式：_____________实验原理（1）是本节课的重点。
测出几组U,I数值，带入1式得到的方程两两组成方程组，可得到E，r值。
这种方法误差较大。
还可以多测出几组U,I值，然后在U-I坐标平面内描出各组U、I值所对应的点，然后通过这些点画一直线，如图所示，直线与纵轴的的交点的纵坐标就是电池的电动势的大小，直线与横轴的交点的横坐标就是电池的短路电流I o=E/r，因此可求的内电阻r=E/I o。
误差分析：E测 E真 r测 r真（2）用安阻法测量。
如图26-2所示：测出两组值，就能算出电动势和内阻。
原理公式：。
（3）用伏阻法测量。
如图26-3所示：测出两组值，就能算出电动势和内阻。
原理公式：。
2．实验器材：电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。
【典型例题】一、实验基本操作【例1】某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值为0～2021，连接电路的实物图如图所示．该学生接线中错误的和不规范的做法是A．滑动变阻器不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线不妥二、数据处理方法【例2】下面是在测某电池的电动势和内阻的实验中记录的六组数据．请在直角坐标系中画出U—I图，并根据图象算出待测电池的电动势和内阻U/V137132124118110105I/A0120202131032050057【例3】．某同学采用如图所示的电路测定电源电动势和内阻，已知有干电池电动势约为15 V，内阻约2 Ω，电压表0～3 V,3 Ω，电流表0～06 A,10 Ω，滑动变阻器R110 Ω，2 A和R2100 Ω，01 A各一只．1实验中滑动变阻器应选用________选填“R1”或“R2”．2在图乙中用笔画线代替导线连接实验电路．3在实验中测得多组电压和电流值，得到如图丙所示的U—I图象，由图可较准确地求出电源电动势E＝______ V；内阻r＝________ Ω【课后练习】—I图象，下列关于这个图象的说法中正确的是A．纵轴截距表示待测电源的电动势，即E＝3 VB．横轴截距表示短路电流，即I短＝06 AC．根据r＝错误!，计算出待测电源内阻为5 ΩD．根据r＝|错误!|，计算出待测电源内阻为1 Ω2．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图象，下列说法中正确的是A．路端电压都为U0时，它们的外电阻相等B．电流都是I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻3．用图象法计算电动势和内电阻时，先要描点，就是在U—I坐标系中描出与每组I、U值对应的点，以下说法中正确的是UIA．这些点应当准确地分布在一条直线上，即U—I图线应通过每个点B．这些点应当基本上在一条直线上，由于偶然误差不能避免，所以U—I图线不可能通过每一个点C．不在U—I图线上的点应当大致均衡地分布在图线两侧D．个别偏离直线太远的点，应当舍去4．在测定电池的电动势和内电阻实验的实物连接图中如图，电流表和电压表的正接线柱都尚未连接，为了做这个实验，应该把A．电流表的正接线柱与c点相连B．电流表的正接线柱与b点相连C．电压表的正接线柱与a点相连D．电压表的正接线柱与c点相连5．用伏安法测电池的电动势和内电阻的实验中，下列注意事项中正确的是A．应选用旧的干电池作为被测电源，内阻大，电压表示数的变化范围比较大B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路，以免造成电流表过载D．根据实验记录的数据作U－I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧6在用图所示的电路测量电池电动势和内阻的实验中，若有两只电压表V 1和V2量程相同，内阻R V1>R V2；两只电流表A1、A2量程相同，内阻R A1>R A2，在该实验中，为了使E、r的测量精确些，选择的电表可以是A．V1和A2 B．V2和A2C．V2和A1 D．V1和A17．下面给出的用伏安法测电池的电动势和内电阻的数据处理方法中，既能减小偶然误差，又直观简便的方法是A．测出两组I和U数据，代入错误!方程组，求出E和rB．测出多组I和U数据，代入方程求出几组E和r，最后求出平均值C．测出多组I和U数据，画出U—I图象，根据图象求出E和rD．测出多组I和U数据，分别求出I和U的平均值，然后代入公式求出E和r8．如图所示，已知R1＝R2＝R3＝1 闭合后，电压表的读数为1 V；当开关S断开后，电压表的读数为08 V，则电池的电动势等于A．1 V B．12 VC．2 V D．4 V9．如图所示是测量两节干电池组成的串联电池组的电动势和内电阻的实验所用器材，用实线将它们连成实验电路．10．利用伏安法测量干电池的电动势和内电阻，现有的器材为干电池：电动势约15 V，符号电压表：量程1 V，内阻9983 Ω，符号 V电流表：量程1 A，符号 A滑动变阻器：最大阻值10 Ω，符号电阻箱：最大阻值99 9999 Ω，符号单刀单掷开关1个，符号导线若干1设计测量电源电动势和内电阻的电路并将它画在指定的方框内．要求在图中标出电压表、电流表的接线柱的正负．2为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的__________倍，电阻箱的阻值应为__________ Ω第二章恒定电流29 测电源的电动势和内阻答案：例1 答案AD解析实物图中，滑动变阻器的两个固定端被接入电路，滑片移动时，变阻器不起变阻作用，选A项．电流表和电压表只允许从电表的正接线柱流入，负接线柱流出，故图中电压表接线错误，电流表接线正确．故选D项，不选B项．一节干电池的电动势为15 V，电压表选用0～3 V量程是正确的，故不选C项．图中电压表直接和电池并联，即使开关断开，电压表仍有示数，开关不能控制整个电路，从这个角度看出应选D项．例2 答案图象见解析图146 V 072 Ω解析建立坐标系，利用描点法画出U—I图象，如图所示．第四个点明显偏离，可见误差太大，应舍去．直线与纵轴的交点坐标即为电源的电动势E＝146 V．由闭合电路的欧姆定律E＝U＋Ir，将直线上的点110,050的坐标U＝110 V，I＝050 A代入得内阻r＝072 Ω例3答案1R12见解析图3148147～149均正确179178～190均正确解析1电路中最大电流I＝错误!＝错误!＝075 A．R2的额定电流小于075 A，同时R2阻值远大于电源内阻r，不便于调节，所以变阻器用R12如图所示．3将图线延长，交于纵轴，则纵截距即为电动势E＝148 V147～149 V均正确r＝错误!，可得r＝179 Ω178～190 Ω均正确课后练习1.答案AD 2答案AC 3答案BCD解析用描点法画图象时，应使这些点基本在一条直线上，且大致均衡地分布在图线两侧，个别偏离直线太远的点是由于偶然误差造成的，应当舍去．4 答案AC 5答案ACD 6答案 AD解析首先分析该电路的误差压表分流，即所测得的电流为不准确值不是干路电流，所以应尽可能避免电压表分流，应选大阻值电压表．7答案 C8答案 C 解析开关闭合时，R总＝r＋R1＋错误!＝r＋15将I＝错误!＝1 A代入公式得E＝r＋15①开关断开时，R总′＝r＋R1＋R3＝r＋2将I′＝错误!＝08 A代入公式得E＝＋16 ②解之得E＝2 V，r＝05 Ω9.解析本题考查实验电路的实物连线．首先画出实验电路图如右图所示．因为待测电源电动势约为3 V，所以电压表选用0～3 V的量程；干电池的允许电流一般在05 A左右，所以电流表应选用0～06 A的量程；注意开关闭合前，要使变阻器接入电路的阻值尽量大些，保护电流表以防烧毁．电压表不要直接接在电源的两极上，要受开关的控制，实物连接图如下图所示．10 答案1见解析图22 9983解析1因电源电动势约为15 V，而电压表量程为1 V，故电压表需串联电阻箱扩大量程；因电源内电阻一般较小，为减小实验误差，电路采用电压表扩大量程后直接跨接在电源两端，即电流表外接法，电路如下图所示．2因电源电动势约为15 V，故电压表量程扩大为原量程的2 倍，即量程为2 V为宜．设电压表串联电阻为R，则211998.3V U U R U R '--==Ω=9983 Ω。
测定电源的电动势和内阻教案
0.36
0.40
0.48
1.38
1.32
1.24
1.17
1.14
1.08
Ι1/mA 1.5
1.4 1.3 1.2
1.1
1.0
0
0.1
0.2
0.3
0.4
0.6
Ι2/A
E= 1.47 V r= 0.83 Ω. （允许一定误差）
五、其它方法
1、安阻法
①原理：只需测出两组干路电流与外电路电阻值，代入方
R1
(3)在实验中测得多组电压和电流值,得到如图丙所示的U-I图线,由图线可较准确求出该电源电动势E=
V; 内阻r=
Ω.
1.50
0.85
6.测量电源B的电动势E及内阻r（E约为4.5V，r约为1.5Ω）。器材：量程3V的理想电压表V，量程0.5A的电流表 A（具有一定内阻），固定电阻R=4Ω，滑线变阻器R′，电键K，导线若干。
R1
⑵ 请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号。
(3) 若你记录的6组数据见下表.试根据这些数据在下图中画出Ι1—Ι2图线（Ι1为电流表G的示数，Ι2为
电流表A的示数），根据图象求得电池的电动势E=
V，电池内阻r=
Ω.
Ι2 (A) Ι1 (mA)
0.10
0.19
0.27
A
程E=I(R外+r)即可联立求得E与r的值。
②要点：电流表测干路电流，外电路总电阻已知（电流表内阻为已知定值或为理想电流表）
③说明：若电流表内阻未知且不可忽略，则不能测内阻，但不影响电动势的测量。
④结果处理:化曲为直(
)
11
r
I ER外 E
测量电源的电动势和内阻教案
测量电源的电动势和内阻教案一、教学目标：1.理解电动势的概念，知道如何测量电动势；2.理解内阻的概念，知道如何测量内阻；3.能够应用所学知识，设计实验测量电动势和内阻；4.培养学生动手操作和实验设计的能力。
二、教学重难点：1.电动势和内阻的概念理解；2.如何测量电动势和内阻；3.实验设计和结果分析。
三、教学准备：1.实验器材：万用表、直流电源、电阻箱、电流表、电压表；2.实验材料：相关教材、实验指导书；3.实验环境：实验室。
四、教学过程：1.引入新知识：通过带领学生回顾课堂的学习内容，引出本次实验的目的和意义。
介绍电动势的概念和内阻的概念，并说明它们对电源性能的影响。
2.实验步骤：（1）测量电动势：---------------O，+________，V，R-------->A-，---------------b.打开电源，调整电阻箱上的电阻值，使得电压表显示电源的电动势，电流表显示电流为零。
c.此时，电阻箱上的电阻值即为电源的内阻。
（2）测量内阻：---------------A<----------I，V-----------------------b.打开电源，读取电流表和电压表的数值，计算内阻。
3.实验设计：要求学生根据实验步骤和所学知识，设计一个实验方案，用于测量电动势和内阻。
4.实验操作：学生按照自己的实验设计方案，进行实验操作。
老师和助教提供必要的指导。
5.实验结果分析：学生收集实验数据，并进行数据处理和结果分析。
使用统计学方法，计算电动势和内阻的平均值和标准差。
6.实验总结：学生总结实验结果，并根据实验过程和结果，提出改进方案或进一步的实验方向。
五、课后练习：为加深对电动势和内阻的理解，学生可以根据所学知识，回答一些相关的问题：1.电动势是什么？如何测量电动势？2.内阻是什么？如何测量内阻？3.电动势和内阻之间有什么关系？六、教学反思：本次实验通过让学生亲自动手操作，测量电动势和内阻，培养了学生的实验设计和数据处理能力。
测量电源的电动势和内阻教案
(1)图线与纵轴交点为E.
(2)图线与横轴交点为I短＝ .图2
(3)图线的斜率表示r＝ .
三、实验器材
电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸．
四、实验步骤
1．连接电路
电流表用0.6 A量程，电压表用3 V量程，按图1连接好电路．
2．测量与记录
(1)把变阻器的滑片移动到使用阻值最大的一端．
1．用一个电流表和电阻箱测量，电路如图3所示，测量原理为：E＝I1(R1＋r)，E＝I2(R2＋r)，由此可求出E和r，此种方法使测得的电动势无偏差，但内阻偏大．
2．用一个电压表和电阻箱测量，电路如图4所示，测量原理为：E＝ U1＋ r，E＝U2＋ r.由此可求出r和E，此种方法测得的电动势和内阻均偏小．
【二次备课】
【作业布置】
【教学后记】
六、误差分析
由于实验电路及电压表、电流表内阻的影响，本实验的结果E测＜E真，r测＜r真．
七、注意事项பைடு நூலகம்
1．为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池)．
2．要测出不少于6组的(I，U)数据，且变化范围要大些，然后用方程组求解，并求平均值．
3．画U－I图线时，由于读数的偶然误差，描出的点不在一条直线上，在作图时应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去．这样就可使偶然误差得到部分抵消，从而提高精确度．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《测量电源的电动势和内阻》教案
一．教学目标：
（一）知识与技能
1．掌握伏安法测量电源电动势和内阻的实验原理，实验器材，实验步
骤及注意事项；
2．学会用图像法科学的处理数据。
（二）过程与方法
注重培养实验动手意识及综合分析问题的能力。
（三）情感态度与价值观 ? 培养实事求是的科学态度、严谨的逻辑推理和运算能力。
二．教学重难点：
（一） 重点：伏安法测量电源电动势和内阻的方法 （二） 难点：用电源的U-I 图像处理数据 三．教学用具：
多媒体设备和相关的实验器材 四．教学方法：
多媒体教学与讲授法结合，小组合作讨论交流，学生演示实验等 '
五．课程类型： 新授课
六．课时按排 1课时
七．教学过程 （一）实验目的：
（1）学会用伏安法测量电源电动势和内阻,掌握实验原理，会选取实验器材，熟悉实验步骤。
（2）掌握测量数据的处理，特别是用U-I 图像处理数据。
—
（二）实验原理
小组讨论：通过预习课本本节内容，结合导学案，讨论用伏安法测量电源电动势和内阻所依据的原理。
学生展示：根据闭合电路欧姆定律
可得出：
改变外电路电阻R ，可得到不同的路端电压U.
学生讨论并设计：用伏安法测量电源电动势和内阻的实验电路图。
&
r
R E I +=
I r E U -=
教师讲解：移动滑动变阻器的滑片P ，改变其接入电路中的阻值，当其接入电路中阻值分别是R 1、R 2时，对应的在电路中的电流为I 1、I 2，路端电压为U 1、U 2，代入，即可获得一组方程：
r
I E U r I E U 2211-=-=
计算得出211221I I U I U I E --=
I
U
I I U U r ∆∆=--=2112
—
（三）实验器材
被测电源（两节干电池串联组成的电源） 伏特表（量程0～3V ）、滑动变阻器（20Ω，2A ），安培表（0 ～ 0.6A ）、电键、导线。
（四）实验步骤
（1）教师指导一名学生在讲台上根据实验电路图连接实物图，通过摄像装置将连接过程同步投影到大屏幕上，其它同学能详细的观察到讲台上同学的操作过程。
（2）测量之前另一名学生检查电路连接是否正确，滑动变阻器接入电路中阻值是否调到最大.，电表的指针是否指零；电流是否从电表正接线柱流入，负接线柱流出；量程选择是否合适等。
（3）两名同学配合完成实验数据采集，闭合电键，调节滑动变阻器滑片的位置）
@
1 2 3 4 5 6 U/V $
I/A
[
（4）断开电键，拆除电路，整理好器材。
（五）注意事项
}
教师引导学生总结实验中需要注意的事项 (1)电池的选择:
为使实验中U 随I 的变化明显，应选用内阻较大的电池，可以用旧一些的干电池.
(2) 通电时间越短越好，读完数据立即切断电源，要特别注意测量时绝不允许负载短路.
（六）数据处理 （1）代数法
~
!
（2）U-I 图像法
待测电源的E ，r 不变，根据闭合电路欧姆定律U=E-Ir 有U=-rI+E
根据实验数据建立电源的U-I 图像
（a ）建立坐标轴，明确纵横轴所代表的物理量及单位 {
（b ）选择合适的标度，必要是纵轴起点可不为零。
（c ）根据实验数据描点作图。
由理论分析可知U-I 图像应该是一条斜率为负的直线，对实验数据点要用一条直线拟合，使点尽可能多的落在直线上，或尽可能均匀的分布在直线两侧，偏离太远的点可直接舍去，这样做比代数法的优势是可
r
I E U r
I E U r I E U r I E U r I E U r I E U 6655443
322
11-=-=-=-=-=-=② · ①④ ③ ⑤ ⑥
① ④ ② ⑤ ③
）
r I E U r I E U 4411-=-=r
I E U r I E U 5522-=-=r
I E U r I E U 6633-=-=1
1r E 22r E 3
3
r E 3
3
21E E E E ++=
3
321r r r r ++=
I
U
I E K r ∆∆=
==短
减少偶然误差和及时去掉错误数据。
（d ）明确纵横轴截距所代表的物理意义
（e ）知道图像斜率所表示的物理意义，并与代数法运算的结果相比较。
（七）思维拓展
教师引导学生思考除了以上实验所用的电路结构外，还有没有其它电路结构能测量电源电动势和内阻
小组讨论并展示： 可利用一个电阻箱和一个电压表或一个电流表来测电源电动势和内阻。
【
（八）课堂练习
用一只高阻值的电压表和电阻箱，可以测出电源的电动势和内阻。
按图所示连接电路，先闭合S 1，从电压表中读得U 1=2V ，再闭合S 2，改变电阻箱的电阻，当R=24Ω 时，U 2=1V ，请根据上述数据计算电池的电动势E 和内阻r.
\
$
（九）小结
1通过本节课的学习，同学们对伏安法测量电源电动势和内阻的原理，方法，实验过程及需要注意的事项等都有了一定的认识与了解。
2利用图像方法处理数据作为电学实验在考试中经常出现，且题目非常灵活，希望同学们重点掌握这种处理数据的方法。
（十）课后思考
实验过程中不可避免会引入误差，那么本实验的偶然误差和系统误差由什么引起请同学们认真思考。
并注意对系统误差的分析！ （十一）作业 ,
课本P84，一，三题
}
1
（
）
板书设计
一、实验目的
（1） 会测 （2） 会算 二、实验原理
》
三、实验器材 四、实验步骤 （1） 连接 （2） 检查 （3） 测量 （4） 整理 五、注意事项 （1） 稍旧电池 （2） 禁止短路
I r E U -=
六、数据处理
（1）代数法
（2）U-I图像法
七、思维拓展
八、课堂练习
九、小结
1认识、了解伏安法测量电源电动势和内阻的原理，方法，实验过程及需要注意的事项等。
2重点掌握图像方法处理数据。
十、课后思考
分析偶然误会与系统误差。
