声光控制电路设计报告
声光控制照明电路
控电路在城市路灯或楼道照明中有着至关重要的作用,采用光控电路,可以根据光线的强弱来自动开启与关闭照明灯,做到无人自动控制,可以减轻工人的劳动强度,有效的节约能源。
但光控电路有其缺陷,就就是夜晚无光线的时候,照明灯将一直工作着,这样会造成资源的浪费,也会缩短照明灯的寿命。
这时若在光控电路的基础上添加一个声控电路,使得照明电路在无光线的时候,只受声音的控制,当有脚步声或其它较强声响的时候,照明电路自动工作。
当声音消失的时候,照明灯自动熄灭,这就需要在光控电路与声控电路联合工作的条件下添加一个延时电路,使照明灯点亮后,延时一定时间后自动熄灭。
本文设计的声光控制照明灯,该电路夜间有声音信号时,照明灯(用LED发光管模拟)点亮;无声时延迟5秒后熄灭;如声音间隔小于5秒,则LED持续点亮。
白天有声无声均不点亮。
这款小巧美观又实用节能,可以用蚊钉固定在自家门口也可以安装在走廊上,还可以用在厂房,建筑工地。
使用这种照明电路,人们就不必在黑暗中摸索开关,也不必再担心点长明灯费电与损坏灯泡了。
夜间只要有脚步声或其它较强的声响时,灯便自动点亮,延时一定时间后自动熄灭。
特别适用自动控制路灯照明以及走廊与楼道等处的短时照明。
二、楼道声控灯电路设计2、1楼道声控灯的基本原理该电路由声控电路、光控电路及放大电路、单稳态延时电路组成,下面对其功能进行逐一分析并确定电路结构。
光控电路就是根据光线的强弱来优先决定电灯的亮灭。
声音信号由驻极体话筒BM接收,经过反比放大,放大的信号送到NE555定时器的2,6脚。
该电路可以对声控延时电路进行控制,在白天光线较强时,该电路在光控电路的作用下,处于关闭状态,对任何声音信号都不响应,在晚上光线较弱时,光控电路将该电路的功能打开,使得该电路能根据外界声音信号做出相应的响应。
NE555定时器的输出去控制74HC123声控延时电路。
该电路主要在光线较弱时起作用。
这主要就是通过光控电路的输出来控制的。
声光双控延时电路
《模拟电路》电路设计报告电路名称：声光双控延时电路班级：姓名：XXX学号：XXXXXXXXXX目录一、电路功能 (1)二、电路设计 (1)1、设计思路 (1)2、电路图 (1)3、电路原理 (1)4、所用元件 (2)三、各模块工作原理 (2)1、整流模块 (2)2、延时模块 (2)3、光控模块 (3)4、声控模块 (3)5、控制信号传递模块 (4)四、电路仿真（Multisim仿真） (4)五、心得体会 (6)六、附录一、电路功能本电路即模拟日常生活的声光双控灯。
在黑夜的时候，发出一个声音信号，LED灯就会亮。
其组成部分主要是由驻极体MIC，电压比较器LM358，整流二极管1N4148，光敏电阻和电容。
本电路是模拟楼道中的声光双控延时的电灯。
在白天亮度比较高的时候无论声音多么大电灯都不会亮。
但是到了晚上亮度低的时候，有较大声响的时候等就会发光。
经过一定的延时之后电灯自动熄灭。
二、电路设计1、设计思路2、电路图（Multisim仿真电路图）图1 总电路仿真图3、电路原理电路电源接220V交流电，通过整流桥整流在左侧电路的上面为高电压，下面那根线为低电压。
当白天时关照较强，光敏二极管为低电阻使得A点处为低电压，不论D点电平的高低，经过两个与非门之后在B点都输出一个低电平，对应D1不导通，C点为低电平晶闸管经过两个与非门之后晶闸管门极为低电平，晶闸管截止。
当夜晚时，光线较暗，光敏二极管为高电阻A点处为高电平，当有声音时最左侧的电阻式麦克风将声信号转换为电信号控制左侧三极管截止，D点为高电平，这样使得B点输出高电平，D1导通C点为高电平，C2和R4构成的电路充电，经过与非门处理之后晶闸管满足导通条件而导通，主电路中的电灯被点亮。
当没有声音时B点仍输出低电平灯不亮。
4、所用元件220V交流电源，220V电灯，晶闸管2N6507，二极管1N4007，驻极体话筒MIC，整流桥3N258，与非门4011BD，三极管2N2219A，光敏二极管OP999，电容：100uF、10uF、0.1uF，电阻：5.1MΩ，120kΩ，56kΩ，100kΩ，1kΩ，2.2MΩ，10kΩ。
声光控制小灯设计报告
声光控制小灯设计报告一、绪论本次课程设计主要是配合《模拟电子技术》和《数字电子技术》理论课程而设置的一门实践性课程，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。
用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。
1．根据具体情况计算电路参数2．选取元件、识别和测试。
包括各类电阻、电容、电感、（稳压）二极管、三极管和可控硅的数值、质量、电器性能的准确判断3．根据实际外壳大小设计1：1印刷板布线图4．设计制作印刷线路板5．焊接、调试电路这里介绍的节电开关，在白天或光线较亮时，节电开关呈关闭状态，灯不亮，夜间或光线较暗时，节电开关呈预备工作状态。
当有人经过该开关附近时，脚步声等把节电开关启动，灯亮，延时5-10秒后节电开关自动关闭、灯灭。
二、系统总体方案设计及方案认证1.1方案主要包含四部分电路，分别为：电源电路、光控电路、声控延时电路、晶闸管开关电路，下面对其功能进行逐一分析并确定电路结构。
电源电路主要为控制电路提供工作电压，本设计采用传统的电源电路设计方法，即降压、整流、滤波、稳压，使电路输出12V直流电压供给控制电路。
光控电路是根据光线的强弱来优先决定电灯的亮灭。
该电路可以对声控延时电路进行控制，在白天光线较强时，光控电路输出低电平将声控电路封锁；在晚上光线较弱时，光控电路输出高电平，则声控功能打开。
本设计采用光敏电阻和其他电阻组成的分压电路来控制555定时器的触发输入端2脚，并且将555定时器的2脚和6脚连接在一起，通过一电容接地，555定时器的输出去控制声控电路中的555定时器的复位端。
实验报告 声光控实验报告范文

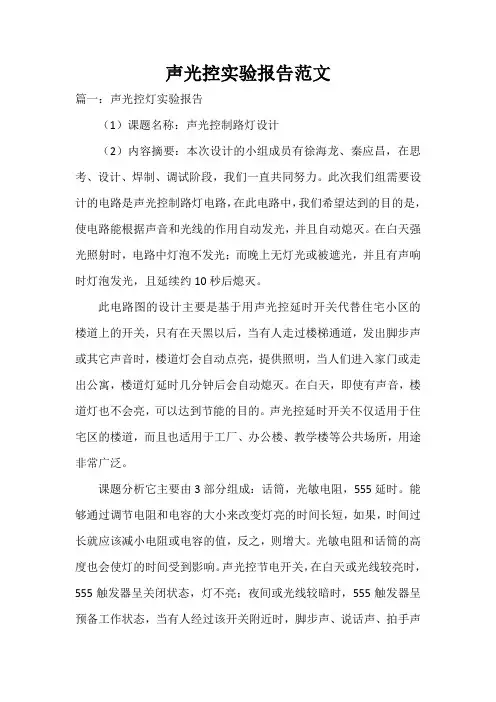

声光控实验报告范文篇一：声光控灯实验报告（1）课题名称：声光控制路灯设计（2）内容摘要：本次设计的小组成员有徐海龙、秦应昌，在思考、设计、焊制、调试阶段，我们一直共同努力。
此次我们组需要设计的电路是声光控制路灯电路，在此电路中，我们希望达到的目的是，使电路能根据声音和光线的作用自动发光，并且自动熄灭。
在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时灯泡发光，且延续约10秒后熄灭。
此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，用途非常广泛。
课题分析它主要由3部分组成：话筒，光敏电阻，555延时。
能够通过调节电阻和电容的大小来改变灯亮的时间长短，如果，时间过长就应该减小电阻或电容的值，反之，则增大。
光敏电阻和话筒的高度也会使灯的时间受到影响。
声光控节电开关，在白天或光线较亮时，555触发器呈关闭状态，灯不亮；夜间或光线较暗时，555触发器呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。
灯亮后经过10秒左右的延时节电开关自动关闭，灯灭。
该开关扩展型适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。
给人们的生活带来了很多的方便，受到了广泛的应用。
本电路是采用分分离元件的声控延时电路，其电路原理图如下图所示方框原理图说明：（3）设计指标（要求）；设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在10秒左右。
当光线较强的时候声控不起作用。
（4）系统框图与方案选择；方案一：本方案中MIC捕捉到声音信号时，产生出交流信号经过Q1的阻容耦合放大电路放大，然后经过C3的隔直耦合电容给Q2的基极一个偏置电压使Q2导通，Q2导通前555触发器2脚电压等于VCC等于5V当Q2导通后2脚电压低于1/3VCC使555触发器进入工作状态LED亮当T=RC时555通过7，6脚放电完毕LED自动熄灭。
声光控制照明电路
控电路在城市路灯或楼道照明中有着至关重要的作用，采用光控电路，可以根据光线的强弱来自动开启和关闭照明灯，做到无人自动控制,可以减轻工人的劳动强度,有效的节约能源。
但光控电路有其缺陷,就是夜晚无光线的时候,照明灯将一直工作着，这样会造成资源的浪费，也会缩短照明灯的寿命。
这时若在光控电路的基础上添加一个声控电路,使得照明电路在无光线的时候，只受声音的控制，当有脚步声或其它较强声响的时候，照明电路自动工作.当声音消失的时候，照明灯自动熄灭，这就需要在光控电路和声控电路联合工作的条件下添加一个延时电路,使照明灯点亮后，延时一定时间后自动熄灭.本文设计的声光控制照明灯，该电路夜间有声音信号时,照明灯（用LED发光管模拟）点亮；无声时延迟5秒后熄灭；如声音间隔小于5秒，则LED持续点亮。
白天有声无声均不点亮。
这款小巧美观又实用节能，可以用蚊钉固定在自家门口也可以安装在走廊上,还可以用在厂房,建筑工地。
使用这种照明电路,人们就不必在黑暗中摸索开关，也不必再担心点长明灯费电和损坏灯泡了。
夜间只要有脚步声或其它较强的声响时，灯便自动点亮，延时一定时间后自动熄灭.特别适用自动控制路灯照明以及走廊和楼道等处的短时照明。
二、楼道声控灯电路设计2。
1楼道声控灯的基本原理该电路由声控电路、光控电路及放大电路、单稳态延时电路组成，下面对其功能进行逐一分析并确定电路结构。
光控电路是根据光线的强弱来优先决定电灯的亮灭。
声音信号由驻极体话筒BM接收，经过反比放大，放大的信号送到NE555定时器的2,6脚。
该电路可以对声控延时电路进行控制，在白天光线较强时,该电路在光控电路的作用下,处于关闭状态，对任何声音信号都不响应，在晚上光线较弱时，光控电路将该电路的功能打开，使得该电路能根据外界声音信号做出相应的响应。
NE555定时器的输出去控制74HC123声控延时电路。
该电路主要在光线较弱时起作用。
这主要是通过光控电路的输出来控制的。
图1 楼道声控灯电路图2。
SGK10型声光控延时开关课设报告
2SGK10型声光控延时开关电路计2.1电路工作原理声光控延时开关的电路原理图如图2-1所示。
电路中的主要元器件是使用了数字集成电路CD4011，其内部含有4个独立的与非门D1～D4，使电路结构简单，工作可靠性高。
图2-1 声光控延时开关控制电路原理图声音信号被驻极体话筒BM接收并转换成电信号，经C1耦合到VT的基极进行电压放大，放大的信号送到与非门(VD1)的2脚，R4、R7是VT的偏置电阻，C2是电源滤波电容。
为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻RG等元件组成光控电路，R5和RG组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，RG两端的电压高，即为高电平期间t=2πR8C3，改变R8或C3的值，可改变延时时间，满足不同目的。
D3和D4构成两级整形电路，将方波信号进行整形。
当C3充电到一定电平时，信号经与非门D3、D4后输出为高电平，使单向可控硅导通，电子开关闭合；C3充满电后只向R8放电，当放电到一定电平时，经与非门D3、D4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。
二极管VD1～VD4将220V交流进行桥式整流，变成脉动直流电，又经R1降压，C2滤波后即为电路的直流电源，为BM、VT、IC芯片等供电。
2.2声光控制结构声光控延时开关，顾名思义，就是用声音来控制开关的“开启"，经过若干秒后延时开关“自动关闭"。
因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。
明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出如图2-2所示的方框图。
图2-2 声光控延时开关控制电路方框图3各部电路及原理分析3.1整流电路单向桥式整流电路是由电源变压器，4只整流二极管VD1～VD4和负载R L 组成。
电路图如3-1图所示。
图3-1 桥式整流电路原理图工作原理：利用4个二极管接成电桥使在U2的正负半周的电压经过两只二极管交替导通，即在负载上形成了单方向的全波脉冲电压。
声光控制开关电路设计
声光控制开关电路设计一、引言二、电路原理1.声音传感器声音传感器能够将周围的声音转化为模拟电信号输出。
声音传感器一般由驻极体电容微型麦克风和音频放大器组成。
根据输出电压大小可判断周围声音的强度。
2.光线传感器光线传感器可以感知光的强度，根据光的强弱发出不同的信号。
光线传感器通常由光敏二极管和运放电路组成，能够将光线强度转换为电压信号输出。
3.开关电路通过组合声音传感器和光线传感器，可以设计一种声光控制开关电路。
当声音或光线强度超过预设阈值时，开关电路将相应地开启或关闭。
三、电路设计步骤1.材料准备准备一个声音传感器、一个光线传感器、一个运算放大器、一个麦克风、一个光敏二极管、若干电阻和电容。
2.电路布局将声音传感器和光线传感器连接到运算放大器的输入端，通过合适的电阻和电容进行滤波和放大。
将麦克风连接到声音传感器的驻极体电容上，使其能够接收周围的声音。
将光敏二极管连接到光线传感器的阳极和阴极上，使其能够感知周围的光线。
3.阈值设置通过调节电阻的值，可以设置声音传感器和光线传感器的阈值。
阈值的设置应根据具体的应用场景来调整，以达到预期的触发效果。
4.开关控制当声音传感器检测到声音强度超过预设阈值时，运算放大器的输出电压将升高。
当光线传感器检测到光线强度超过预设阈值时，运算放大器的输出电压将降低。
根据运算放大器输出电压的变化，我们可以通过一个比较器来控制开关的开闭。
5.反馈电路为了稳定电路的工作，可以增加一个反馈电路来提供负反馈。
通过连接一个电阻和电容到比较器的输入端，可以实现电路的自激振荡。
四、测试与调试完成电路设计后，需要进行测试与调试。
可以使用一个示波器来测量声音传感器和光线传感器的输出电压。
通过改变声音和光线的强弱，观察比较器输出的电平变化，以验证电路的正确性和可靠性。
五、应用案例声光控制开关电路可以广泛应用于自动化控制、声光警报器等领域。
例如，将该电路应用于灯光控制系统中，可以实现有人时自动开灯、无人时自动关灯的功能。
声光控电路设计实验报告
声光控电路设计实验报告本次实验设计了一个声光控电路，其具有根据声音信号的强弱控制LED灯的亮度，并且在环境噪声较强时能够自动调整。
实验目的：1. 掌握声光控电路的基本原理；2. 了解声音传感器的工作原理；3. 掌握光敏电阻的工作原理；4. 学会运用运放、三极管等电子元件进行电路设计。
实验材料：1. 声音传感器模块；2. 光敏电阻；3. NPN三极管；4. 运放；5. LED灯；6. 面包板、电子元件、导线等。
实验原理：本次实验的声光控电路采用声音传感器和光敏电阻，通过运放、三极管等电子元件进行电路设计，控制LED灯的亮度。
声音传感器可以将声音信号转换为电信号，这个信号的强度与声音的大小有关系。
而光敏电阻可以感受到周围光线的强度，通过调节其阻值可以改变反光的强度。
首先将声音传感器输出的电信号经过运放进行放大处理，同时通过三极管将输出信号转化为模拟电压信号。
光敏电阻与一个电阻串联起来组成一个电压分压电路，利用其反射光的变化来改变电阻的阻值，从而改变整个电压分压电路的电压值。
将放大后的声音信号和受光影响的电压信号加在一起之后，通过另一个运放进行二次放大，从而得到控制LED灯亮度的电信号。
具体的电路图如下：
合肥学院自动化专业电力电子设计报告课题名称：声光控制开关电路设计姓名：李源 0805070304 李昌明 0805070300马乐云 0805070290 专业：08自动化（3）班指导老师：张为堂声光控制开关电路设计摘要;用声与光控制路灯，白天光线强，路灯不亮，只有光线暗时，通过声音触发路灯亮，并且灯点亮一定时间后，自动熄灭。
关键词声光控制一、实物性能1）电路稳定性和可靠性要高。
这是控制电路性能的最基本要求，否则自控能力弱，严重时会失去自动控制功能。
2）功耗要小。
控制电路一直接于交流220伏电路上，若功耗特别是静态功耗大，则不利于节能，甚至还会大大缩短控制电路的寿命。
3）灵敏度要能调节。
这是控制电路正常工作时，对声光控制信息信号的最低要求，控制信号的灵敏度应满足不同的环境要求。
4）带负载能力要强。
被控灯的功率不尽相同，因此要求控制电路的一定范围的驱动能力。
5）触发延时时间要能按要求调节。
延时时间至少在1分钟内可以调节。
二、电路设计原理1.原理框图图1电路原理框图如图1所示，全波整流电路将交流220V电压变为约200V的直流电压，为后面的控制电路供电，例如桥式整流电路；受控开关受触发延时电路输出信号的控制，从而控制加于灯上的交流电压，达到控制开关灯的目的。
例如可控硅，继电器触头等；降压滤波电路将输出的直流200V电压进行降压后滤波，从而为其后的电路提供平滑直流工作电压，如电阻降压，电容滤波；声光控制元件将声光控制信息变成电信号，为放大触发延时电路提供输入控制信号，例如，驻极体话筒和蜂鸣器等声控元件，光敏二极管和光敏电阻等光控元件；放大电路将较微弱的声光控制信号进行放大，以推动触发延时电路工作，例如各种放大电路；触发延时电路将放大电路输出的电压去推动触发延时电路工作，控制受控开关的闭合，达到控制灯亮时间长短的目的，实现声光控制功能。
电路原理如图2所示，D1-D4组成桥式整流电路，将220V交流电压变成200V 左右的直流电压后，经R1降压，C1滤波得到约5V的直流电压，供U1（CMOS）门和MU1等工作使用。
声光控延时开关实验报告
一、实验目的1. 理解声光控延时开关的工作原理。
2. 掌握声光控延时开关电路的设计与搭建。
3. 通过实验验证声光控延时开关的功能和性能。
二、实验原理声光控延时开关是一种利用声音和光线变化来控制电路实现特定功能的电子学控制方法。
其基本原理如下：1. 声控部分：通过驻极体话筒采集声音信号，将其转换为电信号，经过放大处理后，输出控制信号。
2. 光控部分：利用光敏电阻检测环境光线强度，当光线强度低于设定阈值时，输出低电平信号；当光线强度高于设定阈值时，输出高电平信号。
3. 延时电路：当声控和光控信号同时满足条件时，延时电路开始计时，经过设定时间后，输出高电平信号控制继电器或电子开关动作，实现开关控制。
三、实验器材1. 驻极体话筒2. 光敏电阻3. 555定时器4. 继电器5. LED灯6. 电阻7. 电容8. 面包板9. 电源四、实验步骤1. 搭建电路：按照电路图连接驻极体话筒、光敏电阻、555定时器、继电器、LED 灯等元器件，并确保连接正确。
2. 调试电路：将电路接入电源，调整光敏电阻的阻值，使电路在光线较强时处于关闭状态，在光线较弱时处于开启状态。
3. 测试电路：在光线较暗的环境下，通过拍手或说话等方式触发声控信号，观察LED灯是否点亮。
同时，在LED灯点亮后，观察延时时间是否满足要求。
4. 调整延时时间：通过调整555定时器的外接电阻和电容，改变延时时间。
五、实验结果与分析1. 实验结果：经过搭建和调试，成功实现了声光控延时开关的功能。
在光线较暗的环境下，通过声音触发，LED灯点亮，并在设定时间后自动熄灭。
2. 分析：声光控延时开关电路的设计较为简单，元器件选用合理，性能稳定。
实验过程中，通过调整光敏电阻的阻值和555定时器的外接电阻和电容，实现了对开关控制和延时时间的控制。
六、实验结论1. 声光控延时开关是一种利用声音和光线变化来控制电路实现特定功能的电子学控制方法，具有节能、环保等优点。
2. 声光控延时开关电路的设计和搭建相对简单，元器件选用合理，性能稳定。
声光双控延时电路设计方案
声光双控延时电路设计方案引言：声光双控延时电路是一种常见的电子电路设计，它通过声音和光线信号的输入，控制信号的延时输出。
这种电路在实际应用中具有广泛的用途，比如在音频设备中实现音频延时效果，或者在安防系统中实现触发延时等。
本文将介绍声光双控延时电路的设计方案。
一、电路原理声光双控延时电路主要由声音输入电路、光线输入电路、延时电路和输出电路组成。
声音输入电路通过麦克风将声音信号转换为电信号，光线输入电路通过光敏二极管将光信号转换为电信号。
延时电路根据输入的声音信号和光信号来控制输出信号的延时时间。
输出电路将延时后的信号转换为人们可感知的声音或光信号。
二、电路设计1. 声音输入电路设计：声音输入电路主要由麦克风和放大电路组成。
麦克风将声音转换为微弱的电信号，放大电路将微弱的电信号放大到合适的幅度，以便后续的处理。
2. 光线输入电路设计：光线输入电路主要由光敏二极管和放大电路组成。
光敏二极管可以将光信号转换为电信号，放大电路将电信号放大到合适的幅度。
3. 延时电路设计：延时电路是声光双控延时电路的核心部分，它根据声音输入和光线输入来控制输出信号的延时时间。
延时电路可以采用计时器芯片或者时钟电路实现。
在设计延时电路时，需要考虑延时时间的精确性和可调节性。
4. 输出电路设计：输出电路根据需求将延时后的信号转换为人们可感知的声音或光信号。
输出电路可以采用放大电路或者驱动电路实现。
三、电路实现声光双控延时电路可以采用电路板的方式进行实现。
首先，根据设计方案绘制电路原理图，并选取合适的元器件进行布局。
然后，将元器件固定在电路板上，并进行焊接。
最后，对电路进行调试和测试，确保电路的正常工作。
四、电路参数调整在实际使用中，可能需要根据实际需求对声光双控延时电路的参数进行调整。
比如，延时时间的调整、信号放大倍数的调整等。
可以通过调整电路中的电阻、电容、放大器增益等元器件来实现参数的调整。
五、电路应用声光双控延时电路在实际应用中有广泛的用途。
声光灯控制电路设计
声光灯控制电路设计目录摘要............................................................................................. 错误!未定义书签。
第1章普通元器件的介绍和检测 . (1)1.1电阻 (1)1.2电容 (2)1.3二极管 (3)1.4三极管 (4)1.5晶闸管 (5)第2章设计的流程要素 (7)2.1设计的目的 (7)2.2设计的任务 (7)2.3设计的思路 (7)2.4设计的框图 (7)第3章单元模块的介绍与设计 (8)3.1电源电路介绍 (8)3.2电源电路的设计 (8)第4章电路的介绍与设计 (9)4.1声控电路的介绍 (9)4.2声控电路的设计 (9)4.3光控电路的介绍 (9)4.4光控电路的设计 (9)4.5延时开关电路的介绍 (10)4.6延时开关电路的设计 (10)第5章元件555定时器工作原理各个引脚功能 (11)5.1555定时器的简介 (11)5.2555定时器的应用 (11)5.3555定时器的电路结构与工作原理 (11)5.4它的各个引脚功能如下： (12)第6章电源电路的调试 (13)6.1电路的焊接 (13)6.2电路的调试 (13)第7章仿真电路图 (14)结论 (15)致谢............................................................................................. 错误!未定义书签。
参考文献.. (16)第1章普通元器件的介绍和检测1.1电阻如图错误!未找到引用源。
图1-1电阻(1)电阻的定义电阻是导体的一种基本性质，与导体的尺寸、材料、温度有关。
它的基本单位是欧姆。
(2)电阻的种类电阻的种类有很多，通常有三大类：固定电阻，可变电阻，特种电阻。
光敏电阻是一种电阻值随外界光照的强弱的变化而变化的元件，光越强阻值越小，反之，光越弱阻值越大。
路灯声光控制实验报告
路灯声光控制实验报告实验报告：路灯声光控制实验介绍：本实验的目的是研究和实现一种基于声音感应的路灯控制系统。
通过采集环境中的声音信号，并对其进行分析和处理，以控制路灯的亮度和开关。
本实验旨在提高路灯系统的智能化和能源利用率。
实验材料：1. 声音传感器：用于采集环境中的声音信号。
2. 单片机：用于数据处理和控制电路的开关。
3. 路灯模型：用于模拟实际的路灯系统。
4. 配套电路：用于将声音信号转换为电信号，并控制路灯的亮度和开关。
实验步骤：1. 搭建电路连接：将声音传感器与单片机连接，并将单片机与路灯模型连接，确保电路连接正确。
2. 编写代码：使用适当的编程语言编写代码，以实现声音的采集、分析和处理，并根据分析结果控制路灯的亮度和开关。
3. 程序烧录：将编写好的代码烧录到单片机中。
4. 实验环境准备：将实验场地噪声控制在较低水平，以保证实验数据的准确性。
5. 实验数据采集：打开路灯模型，并调整环境中的声音强度，使其触发声音传感器。
6. 数据分析和处理：对采集到的声音信号进行分析和处理，根据预定的规则调整路灯的亮度和开关。
7. 数据记录与分析：记录实验中采集到的数据，并进行进一步的数据分析和研究。
8. 实验结果分析：根据数据分析结果，评估声音感应路灯系统的性能和控制效果。
实验结果与讨论：经过实验，我们成功实现了声音感应路灯控制系统，可以根据环境中的声音信号，自动调整路灯的亮度和开关。
通过调整声音传感器的灵敏度，我们可以改变声音触发路灯的阈值，进一步控制路灯的开关和亮度。
实验结果表明，声音感应路灯系统具有较高的控制精度和稳定性，能够在多种环境中实现有效控制。
结论：本实验通过声音感应技术实现了路灯的智能控制，提供了一种新的路灯控制方案。
经过实验验证，声音感应路灯系统具有较高的控制精度和稳定性，能够根据环境中的声音信号，自动调整路灯的亮度和开关。
声音感应路灯系统的使用可以提高路灯系统的智能化和能源利用率，为城市的照明管理提供了新的解决方案。
路灯声光控制实验报告
一、实验目的1. 了解声光控制电路的基本原理和设计方法。
2. 掌握光敏电阻和麦克风传感器的工作原理及其在电路中的应用。
3. 通过实验验证声光控制路灯电路的实际效果，提高电路设计能力。
二、实验原理声光控制路灯电路主要由光敏电阻、麦克风传感器、三极管、继电器等元件组成。
其工作原理如下：1. 光敏电阻：当光照强度变化时，光敏电阻的阻值也随之变化。
在白天，光照强度大，光敏电阻阻值小，电路输出电压低，路灯不亮；夜晚或光线较弱时，光敏电阻阻值大，电路输出电压高，路灯亮。
2. 麦克风传感器：将声信号转换为电信号，当有声音输入时，电路输出电压发生变化。
3. 三极管：放大电路输出电压，控制继电器工作。
4. 继电器：控制路灯的通断。
当环境光线较弱且有声音输入时，电路输出高电压，三极管导通，继电器工作，路灯亮；当环境光线较强或无声音输入时，电路输出低电压，三极管截止，继电器不工作，路灯熄灭。
三、实验仪器与材料1. 光敏电阻2. 麦克风传感器3. 三极管4. 继电器5. 电阻、电容、电源等元件6. 实验板、连接线等四、实验步骤1. 按照电路图连接电路，确保各元件连接正确。
2. 测试光敏电阻在不同光照强度下的阻值变化，调整电路参数，使路灯在合适的光照强度下亮起。
3. 测试麦克风传感器在不同声音强度下的输出电压变化，调整电路参数，使路灯在合适的声音强度下亮起。
4. 在不同光照和声音条件下测试电路的工作情况，验证电路的实际效果。
五、实验结果与分析1. 光照强度对路灯控制效果的影响：当光照强度较弱时，路灯能够及时亮起；当光照强度较强时，路灯能够及时熄灭。
2. 声音强度对路灯控制效果的影响：当有声音输入时，路灯能够及时亮起；当无声音输入时，路灯能够保持熄灭状态。
3. 实验结果表明，声光控制路灯电路能够有效实现路灯的自动控制，达到节能环保的目的。
六、实验结论1. 通过本次实验，我们掌握了声光控制电路的基本原理和设计方法。
2. 实验结果表明，声光控制路灯电路能够有效实现路灯的自动控制，具有节能环保、方便实用的特点。
声光灯控电路设计
声光控灯电路设计吕亚信息工程系应用电子2012届0952120王红然摘要本文介绍了一种新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能照明灯。
介绍的节电开关，在白天或光线较亮时，节电开关呈关闭状态，灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、掌声等都能打开节电开关。
延时一段时间后（1秒--65秒可调）开关自动关闭，下一次有触发时再次打开开关，杜绝了楼道里的灯有人开没人关的浪费现象，节能环保。
该开关适用于楼道、厕所、洗涮间、走廊等公共场合。
根据有关调查报告：声光控延时开关在出租应用最为广泛,尤其在中小城市。
在21世界节能的时代,声光控延时开关能得到广泛的应用,证明其节能效应。
关键词：与非门放大、光敏二极管、光控灯、声控灯、延时、节能目录引言 (1)第一章光控、单片机电路 (2)1.1光控灯概念 (2)1.2光控灯原理 (2)1.3 单片机电路 (3)第二章声控、延时电路 (4)2.1 声控灯概念 (4)2.2 声控灯原理 (4)2.3 延时电路原理 (5)第三章声光控电路 (7)3.1 声光控灯原理 (7)3.2 原理图 (8)总结 (9)参考文献 (10)引言在本文介绍了声光控灯的组成，它是由声控电路、光控电路、延时电路等组成的。
在本设计的第一章介绍了光控电路和单片机电路的概念和原理；在第二章介绍了声控和延时电路的概念和原理；第三章主要介绍了声光控灯电路的概念和原理及原理图的组成。
只要白天光照好，不管过路者发出多大声音，都不会使灯泡发亮。
夜晚光暗，声光控灯电路的拾音器只要检测到有碎发声响，就会自动点亮为行人照明，经过数十秒后又自动熄灭，节能节电。
设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。
第一章光控、单片机电路1.1光控灯概念光控灯，即在有光或光照比较强的时候，发光二极管不发光，在无光照或关照比较弱的时候，发光二级管发光。
声光控延时开关电路的设计
目录1.控制电路的常见类型 12.声光控制电路的原理 33.电路的工作原理 44.制作过程 64.1元器件的选择 64.2仿真 64.3安装制作 74.4调试过程 75.元件清单 86.心得体会 9参考文献 111.控制电路的常见类型控制电路的常见类型有声光控制、开关控制、电源控制、红外控制、照明控制、温度控制和可控硅控制以及交通灯控制等等。
不同的电路他们的工作原理不同，作用和功能也就不相同了。
在交通灯控制电路里面又有不同的分类，例如基于CIPH9806芯片的交通灯控制电路，该电路具有工作安全、可靠、外围电路简单、维护方便等多种特点，在我国大中型城市的交通灯控制系统中具有广泛的应用前景。
其原理图如下：图1 基于CIPH9806芯片的交通灯控制电路原理图其中，CIPH9806是一种可用于交通灯控制的集成电路芯片，具有东西和南北两个方向来往车辆的通行时间设置与显示功能，且具有允许执行特殊任务的车辆通行，而禁止普通车辆通行以及恢复正常交通秩序等功能。
芯片引脚功能CIPH9806芯片的引脚排列如图1所示，具体引脚功能说明如下：RX：串行数据输出端，用于输出显示时间；TX：串行时钟输出端。
该端每输出一个脉冲，“RX”端输出一位二进制位数据；RST：复位端，高电平有效；XTAL1，XTAL2：晶体振荡器接入端，接6MHz晶振；DF：双功能输入端，低电平有效。
若当前为正常交通状态，该端有效一次后，进入紧急车辆的通行状态。
在当前状态，若该端再一次有效后，则重新恢复为正常交通状态。
因此，在“DF”端可接入按键，以实现正常交通状态与紧急车辆通行状态的相互切换；INC：时间增量输入端，负脉冲有效。
该端有效一次，可使东西方向车辆通行时间增加5s；DEC：时间减量输入端，正脉冲有效。
该端有效一次，则可使东西方向车辆的通行时间减少5s；NC：无用端，接10kΩ上拉电阻；GND：电源地；VDD：正电源，接5V；COM0,COM1,COM2：是三位共阴极显示器扫描输出线，低电平有效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声光控制电路设计报告 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
电子技术课程设计
声光控制电路设计
姓名周利辉
学院信息与电气工程学院
年级电气1402
学号
指导教师韩辅君
2015 年 6 月29日
声光控制电路设计
一、内容及要求：
1.设计声音控制电路。
要求：（1）利用电阻式麦克作为声音接收器件。
（2）设计后续电路完成将声波信号转换为电压信号电路。
2.设计光控制电路。
要求：（1）利用光敏二极管作为光接收器件。
（2）设计后续电路将光信号转换为电压信号。
3. 设计延时电路。
要求：灯亮持续 055后自动熄灭。
4.将各部分电路联合起来，完成声与光的共同控制电路。
要求：（1）能够模拟居民楼声控灯原理，只有在暗环境下才能由声音控制灯的亮灭；在亮环境下，声控无效。
（2）灯光点亮持续30s后自动熄灭。
二、设计总体方案选择
（一）方案一
根据设计任务和要求，通过查阅、参考资料，询问同学，同学之间相互讨论等，最
终制订了一个相对可行的方案。
制定的声光控制电路参考图如图所示。
图声光控制电路参考图
参考电路简要说明
声光控制电路图
1.整流、滤波
用一个开关代替电阻式麦克，再用两个运算放大器对采集到的进行声音信号的放
大。
还用555定时器组成一个施密特电路，起到“非”的作用。
2.光敏电阻部分
用一个单刀双置开光代替光敏电阻。
在白天光较强时，光敏电阻的阻值较低（约为Ω）。
在白天我们要求第二个555定时器的4引脚输入低电平，则不管声控部分输出的是高电平或低电平，555定时器最终都输出低电平，
在晚上光线较暗时，光敏电阻的阻值变大（最大约为50MΩ），在晚上我们要求555
定时器的4引脚输入高电平，若此时有声音即声控部分输出高电平，则555定时器最终
输出高电平。
即控制灯泡在晚上无声时不亮。
（二）方案二
电路图采用反相放大器进行放大，再经过三极管进行“非”，最后用555定时器延时，控制LED灯的亮灭。
三、单元模块设计
1.电源电路：
电源电路就是把220V的交流电转换成需要的5V的直流电。
首先通过一个变压器降压，然后再加上一个电桥，中间通过一些电阻和电容，起到滤波的作用。
还用到一个7805芯片，把输出电压稳定在5V上。
用到的电路图如下：
得到的电压如图所示:
2.声音控制电路：
首先通过一个电阻式麦克来收集声音信号，然后让它通过两个正相放大电路，把声音信号放大。
再用555定时器构成一个施密特触发器来整波。
当Vi由0v开始增加，一直到Vi<Vcc/3时，Vo输出高电平；
注：555定时器简介：
功能
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为0，可使 RS 触发器置 1，使输出端 OUT=1。
如果阈值输入端 TH 的电压大
于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为低电平。
它的各个引脚功能如下：
1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo
4脚：是直接清零端。
当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是 ~ 16V，CMOS 型时基电路VCC的范围为3 ~ 18V。
一般用5V。
在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为低电平的情况下，555时基电路的功能表如表6—1示。
电路图如下：
其仿真电路图如图所示：
3.光控制电路：
主要通过一个光敏电阻来实现。
当光照强时，阻值很小，相当于短路;光照弱时，阻值大，相当于断路。
由于在此软件中没有光敏电阻，所以用一个开关代替。
并把它接到555定时器的复位端上，并把电路与灯泡相连。
电路图如下：
4.延时电路：
延时电路主要通过一个由555定时器组成的单稳态电路来实现。
通过调整R和C的大小来改变延时的时间长短，公式为：Tw=。
四．元器件清单：
（1）LM555CN定时器2片。
（2）开关2个。
（3）电阻、电容、导线若干。
（4）面包板1块。
五．总结
通过这次课程设计的实习，让我学到了很多东西。
主要分为两部分，软件方面和硬件方面。
在软件方面，我学会了使用multisim12的使用，会用它画电路图，以及用它来仿真调试。
硬件方面:通过这次实习，我的焊工更上一层楼，比以前更好了。
而且连接的线路也更复杂了，我的水平也提高了不少。
让我印象最深刻的是画电路图的时候和连接元器件的时候。
在我画图之前，还不会用这个软件。
刚开始是我自己摸索着，一步一步来，不会的问同学，慢慢的就学会了用它。
其次，这个题目在画图的时候首先得有个思路，知道要分为好几个模块，先把各个模块画好，再把它们连接起来。
在实际焊接电路的时候，线有点多，有点绕，稍微一不小心就会连错线。
经过四个小时的焊接，我的电路板终于焊好了。
但是，在接通电源的时候，发光二极管却不亮。
于是，我就开始检查电路，看看连线有没有出错，经过检查还真就查出了不少的问题，然后我又把它们都解决掉再重新测试一下。
但是还是不行。
电路图在软件上仿真的时候还是行的，但到了实际电路图中却不行。
最后我只好调整我的方案，把电路图调整一下，然后再进行焊接。
当我尽快的焊完的时候，连上电，二极管还是不亮。
我只好挨个进行，一个模块一个模块的进行调试。
经过调试，让我对万用表和示波器的使用熟练程度进一步提高,并且我的动手能力也进一步提高了。
对于这次的课程设计，我有很大的体会，只了解书本上的知识是远远不够的，重要的是要把书本上的知识应用与实践中，用与解决实际问题。
而且在设计过程中，会遇到很多问题，面对问题，我们不能害怕，要寻找正确的方法去解决问题，而且要注重合作，同心协力去解决问题，只靠一个人的力量是不行的。
