计算机图形学基础
计算机图形学基础知识

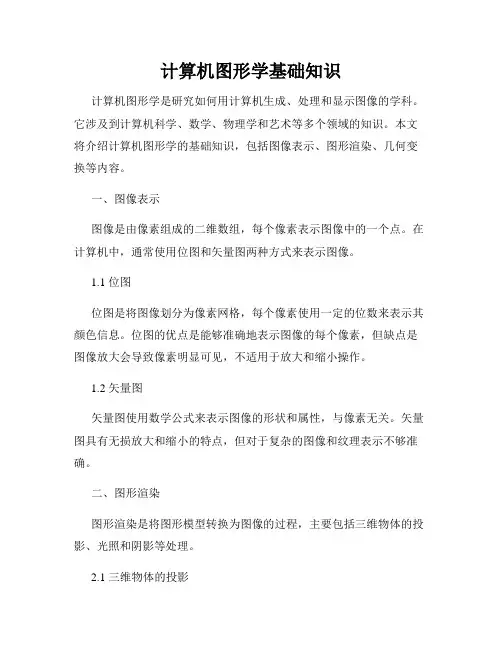

计算机图形学基础知识计算机图形学是研究如何用计算机生成、处理和显示图像的学科。
它涉及到计算机科学、数学、物理学和艺术等多个领域的知识。
本文将介绍计算机图形学的基础知识，包括图像表示、图形渲染、几何变换等内容。
一、图像表示图像是由像素组成的二维数组，每个像素表示图像中的一个点。
在计算机中，通常使用位图和矢量图两种方式来表示图像。
1.1 位图位图是将图像划分为像素网格，每个像素使用一定的位数来表示其颜色信息。
位图的优点是能够准确地表示图像的每个像素，但缺点是图像放大会导致像素明显可见，不适用于放大和缩小操作。
1.2 矢量图矢量图使用数学公式来表示图像的形状和属性，与像素无关。
矢量图具有无损放大和缩小的特点，但对于复杂的图像和纹理表示不够准确。
二、图形渲染图形渲染是将图形模型转换为图像的过程，主要包括三维物体的投影、光照和阴影等处理。
2.1 三维物体的投影三维物体投影可以分为正交投影和透视投影两种方式。
正交投影保持物体的大小和形状不变，透视投影则模拟人眼的视觉效果，使得远处的物体变小。
2.2 光照模型光照模型是模拟光线照射物体后产生的亮度和颜色的过程。
常用的光照模型有环境光、漫反射光和镜面反射光等。
2.3 阴影生成阴影生成是根据光照模型计算物体表面的阴影效果。
常用的阴影生成方法有平面阴影和体积阴影等。
三、几何变换几何变换是改变物体在二维或三维空间中的位置、大小和方向的操作，包括平移、旋转和缩放等。
3.1 平移变换平移变换改变物体的位置，可以沿x、y、z轴方向进行平移。
3.2 旋转变换旋转变换改变物体的方向，可以绕x、y、z轴进行旋转。
3.3 缩放变换缩放变换改变物体的大小，可以沿x、y、z轴方向进行缩放。
四、图形学应用计算机图形学广泛应用于许多领域，如电影、游戏、虚拟现实等。
4.1 电影与动画计算机图形学在电影和动画中起到关键作用，能够生成逼真的视觉效果和特殊效果。
4.2 游戏开发计算机图形学在游戏开发中用于生成游戏场景、角色和特效等，提供给玩家沉浸式的游戏体验。
计算机图形学基础知识重点整理
计算机图形学基础知识重点整理一、图形学的概念计算机图形学简单来说，就是让计算机去生成、处理和显示图形的学科。
它就像是一个魔法世界，把一堆枯燥的数字和代码变成我们眼睛能看到的超酷图形。
你看那些超炫的3D游戏里的场景、超逼真的动画电影，那可都是计算机图形学的功劳。
这个学科就是想办法让计算机理解图形，然后把图形按照我们想要的样子呈现出来。
二、图形的表示1. 点点是图形里最基本的元素啦。
就像盖房子的小砖头一样，很多个点组合起来就能变成各种图形。
一个点在计算机里就是用坐标来表示的，就像我们在地图上找一个地方，用经度和纬度一样，计算机里的点就是用x和y坐标（如果是3D图形的话，还有z坐标呢）来确定它在空间里的位置。
2. 线有了点，就能连成线啦。
线有各种各样的类型，直线是最简单的，它的方程可以用我们学过的数学知识来表示。
比如说斜截式y = kx + b，这里的k就是斜率，b就是截距。
还有曲线呢，像抛物线、双曲线之类的，在图形学里也经常用到。
这些曲线的表示方法可能会复杂一点，但也很有趣哦。
3. 面好多线围起来就形成了面啦。
面在3D图形里特别重要，因为很多3D物体都是由好多面组成的。
比如说一个正方体，就有六个面。
面的表示方法也有不少，像多边形表示法，就是用好多条边来围成一个面。
三、图形变换1. 平移平移就是把图形在空间里挪个位置。
这就像我们把桌子从房间的这头搬到那头一样。
在计算机里，平移一个图形就是把它每个点的坐标都加上或者减去一个固定的值。
比如说把一个点(x,y)向右平移3个单位，向上平移2个单位，那这个点就变成(x + 3,y + 2)啦。
2. 旋转旋转就更有意思啦。
想象一下把一个图形像陀螺一样转起来。
在计算机里旋转图形，需要根据旋转的角度和旋转中心来计算每个点新的坐标。
这就得用到一些三角函数的知识啦，不过也不难理解。
比如说以原点为中心，把一个点(x,y)逆时针旋转θ度，新的坐标就可以通过一些公式计算出来。
3. 缩放缩放就是把图形变大或者变小。
计算机图形学基础
通过矩阵的乘法可以对图形进行诸如比例、对称、旋转、平移、 投影等各种变换。
图形变换的主要工作就是求解变换矩阵T 。
二维图形的基本几何变换
二维图形几何变换主要有:
• 平移变换 • 比例变换 • 对称变换 • 旋转变换 • 错切变换 • 归纳 • 二维图形的复合变换
第二章 计算机图形学基础
本章 学习目标
• 掌握二维图形处理技术基础知识 • 了解三维图形变换方法 • 理解图形消隐技术和光照处理技术原理 • 学习二维裁剪技术
重点：二维图形几何变换
难点： 投影变换
学习内容
第一节 计算机图形学概述 第二节 图形的几何变换 第三节 图形裁剪技术 第四节 图形的消隐技术 第五节 图形的真实感
（4）图形编辑
如何对图形进行组合、分解、插入、裁剪等技术。
第二章 计算机图形学基础
三 计算机图形学的应用
（1）在机械设计中的应用
机械CAD/CAM
（a）工程图
（b）线框图 （c）实体图
第二章 计算机图形学基础
机械CAD/CAM
（2）科学计算可视化
广泛应用于医学、流体力学、有限元分析及气候分析中。
错切变换
错切变换是指空间立体沿x、y、z三个方向都产生错变形。
错切变形是画轴测图的基础，其变换矩阵为：
z
z
1 b c 0
Tsh＝
d h
1 i
f 1
0 0
x
0 0 0 1
x
变换后点坐标：
1 b c 0
x y z 1＝x y z 1 d 1 f 0
h i 1 0 x 0 0 0 1
2024版计算机图形学基础
01计算机图形学概述Chapter计算机图形学的定义与发展定义发展历程影视特效游戏开发工业设计建筑设计虚拟现实计算机科学数学物理学美学02图形显示原理与设备Chapter光栅扫描显示原理矢量扫描显示原理三维图形显示原理030201阴极射线管显示器（CRT）01液晶显示器（LCD）02等离子显示器（PDP）0301020304分辨率色域覆盖率刷新率对比度和亮度图形显示设备的性能指标03基本图形生成算法Chapter直线的生成算法DDA算法通过计算直线上的每一个点的坐标来生成直线，适用于任意斜率的直线。
Bresenham算法通过决策参数的选择，在每一步选择离理想直线最近的像素点，适用于斜率在0到1之间的直线。
中点画线法通过计算直线与像素网格的交点，选择离交点最近的像素点，适用于任意斜率的直线。
圆的生成算法八分法中点画圆法Bresenham画圆法其他基本图形的生成算法椭圆的生成算法01多边形的生成算法02曲线的生成算法0304图形变换与裁剪Chapter01020304将图形在平面上沿某一方向移动一定的距离，不改变图形的形状和大小。
平移变换将图形绕某一点旋转一定的角度，不改变图形的形状和大小。
旋转变换将图形在某一方向上按比例放大或缩小，不改变图形的形状。
缩放变换将图形关于某一直线或点进行对称，得到一个新的图形。
对称变换将三维物体在空间中沿某一方向移动一定的距离，不改变物体的形状和大小。
将三维物体绕某一轴旋转一定的角度，不改变物体的形状和大小。
将三维物体在某一方向上按比例放大或缩小，不改变物体的形状。
将三维物体关于某一平面进行对称，得到一个新的物体。
平移变换旋转变换缩放变换对称变换图形裁剪算法Cohen-Sutherland裁剪算法通过计算直线与裁剪窗口边界的交点，将直线裁剪到窗口内。
Liang-Barsky裁剪算法通过参数化直线方程，利用参数的范围来判断直线与裁剪窗口的相交情况，并进行裁剪。
Weiler-Atherton裁剪算法适用于多边形裁剪，通过求多边形与裁剪窗口的交点，将多边形裁剪到窗口内。
计算机图形学基础知识入门
计算机图形学基础知识入门计算机图形学是一门关于计算机如何生成、处理和显示图像的学科。
它在如今数字媒体和虚拟现实等领域中发挥着重要的作用。
本文将介绍计算机图形学的基础知识，包括图像表示、坐标系统、几何变换和光栅化等方面。
一、图像表示在计算机图形学中，图像可以通过两种方式来表示：位图和矢量图。
1. 位图（Bitmap）位图是一种由像素组成的图像表示方式。
每个像素都包含了图像中一个点的色彩信息。
位图图像通常是一个二维数组，其中每个元素表示图像中相应位置的像素。
2. 矢量图（Vector）矢量图使用线段、曲线和其他几何图元来表示图像。
与位图不同，矢量图通过描述图形的形状和位置来表示图像。
矢量图可以无损地进行缩放和变换，因此在图形设计和打印等领域中广泛应用。
二、坐标系统在计算机图形学中，坐标系统用于定义和表示图像中点的位置。
常见的坐标系统包括二维笛卡尔坐标系和三维笛卡尔坐标系。
1. 二维笛卡尔坐标系二维笛卡尔坐标系由一个水平轴和一个垂直轴组成。
原点通常定义为坐标轴的交点。
在二维笛卡尔坐标系中，每个点可以由其水平和垂直坐标表示。
2. 三维笛卡尔坐标系三维笛卡尔坐标系在二维笛卡尔坐标系的基础上增加了一个垂直轴，通常表示为Z轴。
三维坐标系中的点可以由其水平、垂直和垂直坐标表示。
三、几何变换几何变换是指通过对图像中的点进行平移、旋转、缩放和反射等操作来改变图像的形状和位置。
常见的几何变换包括平移、旋转、缩放和错切。
1. 平移平移是将图像中的点移动指定的水平和垂直距离。
这可以通过对点的坐标进行简单的加减操作来实现。
2. 旋转旋转是将图像中的点绕指定的旋转中心按一定角度进行旋转。
旋转操作需要使用三角函数来计算旋转后的点坐标。
3. 缩放缩放是通过改变图像中点的坐标来调整图像的大小。
缩放操作可以通过对点的坐标进行乘法运算来实现。
4. 错切错切是将图像中的点按一定比例沿着坐标轴进行拉伸。
错切操作需要使用矩阵运算来计算变换后的点坐标。
计算机图形学基础知识重点整理

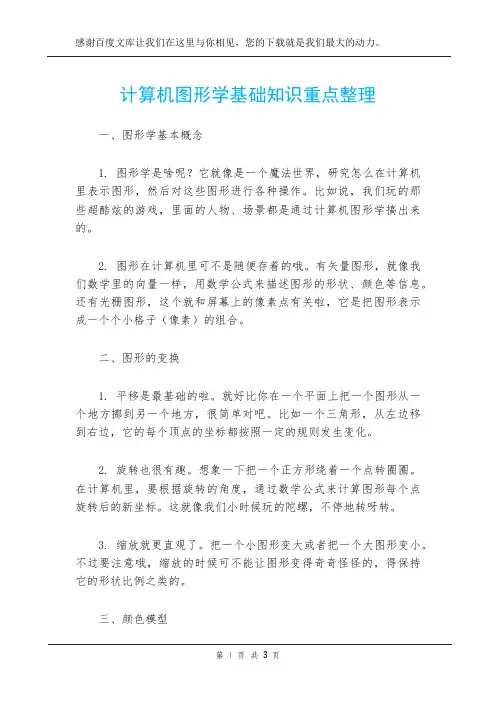

计算机图形学基础知识重点整理一、图形学基本概念1. 图形学是啥呢？它就像是一个魔法世界，研究怎么在计算机里表示图形，然后对这些图形进行各种操作。
比如说，我们玩的那些超酷炫的游戏，里面的人物、场景都是通过计算机图形学搞出来的。
2. 图形在计算机里可不是随便存着的哦。
有矢量图形，就像我们数学里的向量一样，用数学公式来描述图形的形状、颜色等信息。
还有光栅图形，这个就和屏幕上的像素点有关啦，它是把图形表示成一个个小格子（像素）的组合。
二、图形的变换1. 平移是最基础的啦。
就好比你在一个平面上把一个图形从一个地方挪到另一个地方，很简单对吧。
比如一个三角形，从左边移到右边，它的每个顶点的坐标都按照一定的规则发生变化。
2. 旋转也很有趣。
想象一下把一个正方形绕着一个点转圈圈。
在计算机里，要根据旋转的角度，通过数学公式来计算图形每个点旋转后的新坐标。
这就像我们小时候玩的陀螺，不停地转呀转。
3. 缩放就更直观了。
把一个小图形变大或者把一个大图形变小。
不过要注意哦，缩放的时候可不能让图形变得奇奇怪怪的，得保持它的形状比例之类的。
三、颜色模型1. RGB模型是最常见的啦。
红（Red）、绿（Green）、蓝（Blue），这三种颜色就像三个小魔法师，通过不同的组合可以创造出各种各样的颜色。
就像我们画画的时候，混合不同颜色的颜料一样。
2. CMYK模型呢，主要是用在印刷方面的。
青（Cyan）、品红（Magenta）、黄（Yellow）、黑（Black），这几种颜色的混合可以印出我们看到的书本、海报上的各种颜色。
四、三维图形学1. 在三维图形学里，多了一个维度，事情就变得更复杂也更有趣啦。
我们要考虑物体的深度、透视等。
比如说，我们看远处的山，它看起来就比近处的树小很多，这就是透视的效果。
2. 三维建模是个很厉害的技能。
可以通过各种软件来创建三维的物体，像做一个超级逼真的汽车模型，从车身的曲线到车轮的纹理，都要精心打造。
五、图形渲染1. 渲染就像是给图形穿上漂亮衣服的过程。
从零开始学习计算机图形学
从零开始学习计算机图形学计算机图形学是计算机科学的一个重要分支，涉及到了如何通过计算机生成、处理和显示图像的技术。
从计算机图形学的基础概念到高级应用，这篇文章将带您从零开始学习计算机图形学的知识。
一、图形学的基础1.像素和分辨率在计算机图形学中，像素是最小的图像单元，它可以是一个点、一个像素或一个RGB值。
分辨率是指屏幕或图像的水平和垂直像素数量，它决定了图像的清晰度和精度。
2.坐标系坐标系用来表示图像或屏幕上的点的位置。
常用的坐标系有笛卡尔坐标系和极坐标系。
笛卡尔坐标系使用水平和垂直的坐标轴来表示点的位置，而极坐标系使用半径和角度来表示点的位置。
3.二维和三维图形计算机图形学中的图形可以分为二维和三维图形。
二维图形是平面上的图形，如线、多边形和曲线。
三维图形则是立体的图形，如立方体、球体和多面体。
二、图形学的渲染和建模1.渲染技术渲染是指通过计算机算法将图像生成和显示出来的过程。
常用的渲染技术包括光照模型、阴影、纹理映射和反射等。
光照模型模拟了光照对物体的影响，阴影可以增加物体的真实感，纹理映射可以将图片或模式应用到物体上，反射可以模拟物体的反射效果。
2.建模技术建模是指用计算机生成和处理三维模型的过程。
常用的建模技术包括几何建模、曲面建模和体素建模等。
几何建模通过点、线、多边形等基本元素来描述物体的形状，曲面建模使用数学曲线或曲面来描述物体的形状，而体素建模通过将物体分解为小的立方体单元来描述物体的形状。
三、图形学的应用领域1.电影和游戏计算机图形学在电影和游戏中有着重要的应用。
电影和游戏中的特效、虚拟场景和动画都是通过计算机图形学技术实现的。
例如，通过渲染技术可以在电影中实现逼真的光影效果，通过建模技术可以创建令人惊叹的虚拟场景和角色。
2.医学和工程计算机图形学在医学和工程领域也有广泛应用。
在医学中，计算机图形学可以用于医学图像的处理和分析，如CT扫描和MRI图像的重建和分割。
在工程中，计算机图形学可以用于产品的设计和仿真，如汽车的外观设计和机械的运动模拟。
计算机图形学的理论基础和应用
计算机图形学的理论基础和应用计算机图形学是一门研究计算机如何生成、处理和显示图像的学科。
它是计算机科学与数学、物理学等学科的交叉学科。
图形学包括多种领域，如二维和三维图像处理、计算机辅助设计、计算机游戏等。
本文将会从图形学的理论基础和应用两个方面进行探讨。
一、理论基础1. 数学基础计算机图形学中有很多数学基础，如线性代数、微积分和几何学。
其中，线性代数是计算机图形学中最重要的数学分支之一。
在计算机图形学中，线性代数常常用于描述图像变换。
例如，在做仿射变换时，需要用到矩阵运算、向量空间和变换坐标系等数学知识。
2. 图像处理图像处理是计算机图形学中的重要组成部分。
它主要包括处理二维和三维图像的方法和算法。
常用的图像处理算法有滤波、增强和分割等。
在图像处理过程中，还需要用到各种数学知识，如离散傅里叶变换和小波变换等。
3. 渲染技术渲染技术是计算机图形学中最核心的部分之一。
渲染指的是将三维场景转换成二维图像的过程。
渲染技术可以分为光线追踪和光线照明两种。
其中，光线追踪是一种逼真的渲染技术，它可以对光照、反射、折射等基本物理过程进行模拟。
而光线照明则是一种速度较快的渲染技术，它可以用于实时渲染。
渲染技术需要用到数学中的矢量、矩阵和向量等知识。
二、应用1. 游戏开发游戏开发是计算机图形学的主要应用之一。
随着游戏市场的不断扩大，对于拟真度和互动性的要求也越来越高。
因此，游戏开发者需要运用各种渲染技术和图像处理算法来提高游戏的拟真度和互动性。
2. 电影制作电影制作也是计算机图形学的一个重要应用领域。
电影中常用的特效，如爆炸、火焰、水流等都需要通过计算机图形学中的技术来实现。
例如，烟雾和火焰的特效通常是通过对流体动力学的仿真来实现的。
而电影中的三维动画则需要用到渲染技术、纹理映射以及透视投影等技术。
3. 计算机辅助设计计算机辅助设计是另一个重要的计算机图形学应用领域。
在工程、建筑和制造等领域，计算机辅助设计已成为不可缺少的技术。
第3讲 计算机图形学基础
cos Tr sin
sin cos
x ' Rcos Rcoscos Rsinsin xcos ysin y' Rsin Rsincos Rcossin ycos xsin
图形的具体应用范围很广，但是从基本的处理技术看只有两类： 一类是线条，如工程图、地图、曲线图表等；
另一类是明暗图，与照片相似。为了生成图形，首先要有原 始数据或数学模型，如工程人员构思的机械零件模型，飞机 的总体方案模型，地形航测的判读数据等等。这些数字化的 输入经过计算机处理后变成图形输出。
最常用的两种算法： 直线DDA（直接微分算法）
直线中的每一点坐标都可以由前一点坐标变化一个增量（Dx, Dy） 而得到，即表示为迭代式：xi+1=xi+Dx，yi+1=yi+Dy，并有关系：Dy =
m· Dx，(m<1)迭代式的初值为直线的起点（x1, y1）
Line: P0(0, 0)-- P1换 （旋转60°)
平移变换
上述四种变换都可以通过变换矩阵 必须满足下面的关系 x ' x x
y' y y
a T c b d
来实现，但是，若实现平移变换，变换前后的坐标
这里△x，△y是平移量，应为常数，但是应用上述 变换矩阵对点进行变换
（2）种子填色（Seed Filling）算法 这类算法建立在多边形边界的图象形 式数据之上，并需提供多边形界内一 点的坐标，一般只能用于人机交互填 色，而难以用于程序填色。
表示内点
表示边界点
从多边形内部点出发，沿四个方向（或八个方向） 扩散搜索区域内所有待填充的象素点，适用于交 互绘图。其算法步骤： i）多边形边界给特定颜色； ii）内部填充颜色给另外的颜色； iii）从内部点 ( x, y ) 开始，检测该点与边界和 填充色是否相同，均不相同则填充该点； iv）检测相邻点与边界和填充色是否相同，均不 相同则填充该点； v）重复步iv）直至所有象素点被填充。
计算机图形学基础
纹理、光照和阴影处理
纹理的定义和分类
纹理是附着在物体表面上的图像或图案，可以增加物体的细节和真实感。纹理分为二维纹 理和三维纹理。
光照模型
光照模型是描述光线如何照射物体的数学模型，包括光源、光照方向、光照强度等因素。
阴影的产生和处理
阴影是物体阻挡光线而在周围产生的暗区，阴影的产生和处理方法包括光线追踪、阴影贴 图等。
矢量图形的定义和特点
矢量图形是由矢量数据描述的图形，具有清晰 、无失真、易于编辑和文件体积小等优点。
矢量图形的绘制方法
矢量图形的绘制主要包括线段、曲线、多边形 等基本图形的绘制，以及图形变换、图形裁剪 等操作。
矢量图形的应用领域
矢量图形广泛应用于各种领域，如计算机辅助 设计、数据可视化、地图绘制等。
电影特效
计算机图形学在电影特效制作中扮 演了至关重要的角色，包括3D建模 、动画制作、后期合成等。
虚拟现实
计算机图形学可以模拟真实世界中 的场景和物体，为用户提供沉浸式 的体验。
增强现实
计算机图形学可以将虚拟元素与现 实场景相结合，增强用户的视觉体 验。
02
计算机图形学基础知识
矢量图形学基础
1 2 3
计算机动画和特殊效果
计算机动画
计算机动画是通过计算机生成的连续图像序列，以产生运动 和动态效果。这种方法广泛应用于电影、游戏和其他娱乐领 域。
特殊效果
特殊效果是通过使用高级计算机图形技术来创建超现实或奇 幻的效果。例如，使用粒子系统模拟火、水、烟雾等自然现 象，或是使用物理模拟技术创建爆炸、碰撞等效果。
虚拟现实和增强现实应用
虚拟现实中的计算机图形学应用
虚拟现实技术通过计算机图形学创建出逼真的虚拟环境，让用户身临其境，广泛 应用于娱乐、教育、工业等领域。
计算机图形学基础
荧光涂层 产生颜色 低速电子束 电子束 较低速电子束 较高速电子束
高速电子束
显示设备——彩色CRT
2、影孔板法
原理：影孔板被安装在荧光屏的内表面，用于精确定
位像素的位置
影孔板
外层玻璃
荧光涂层
显示设备——彩色CRT
影孔板的类型
点状影孔板 代表：大多数球面与柱面显像管 栅格式影孔板 代表：Sony的Trinitron 两大好处：一是把相互平行的垂直铁线阵形安装在一个铁框里， 垂直部分没有任何东西阻挡，增强了电子流通量，也增强了 纵向方向的透光度，透出的光线比荫罩式显像管多一倍，因 而特丽珑显像管的明亮度和颜色饱和度要比其他的显像管都 要好；二是间条式栅罩的阻碍光率十分少，长时间使用后也 不会膨胀或变形，避免发生颜色突变或亮度变弱的情况。 沟槽式影孔板 代表：LG的Flatron显像管 (未来窗) 可以得到更大的电子流通量，也使荫罩网面的受力即稳定情 况比较好。
计算机图形学基础
四、图形设备
图形显示设备
图形输出包括图形的显示和图形的绘制， 图形显示指的是在屏幕上输出图形 图形绘制通常指把图形画在纸上，也称 硬拷贝，打印机和绘图仪是两种最常用 的硬拷贝设备
四、图形设备
显示设备的发展
画线显示器（矢量显示器/随机扫描显示器） 存储管式显示器
60年代中后期出现, 只能绘制线条,任意 方向连续扫描
组成：
电子枪 聚焦系统 加速系统 磁偏转系统 荧光屏
显示设备——CRT
CRT剖面图
显示设备——CRT
1、电子枪 电灯丝，阴极和控制栅组成。 阴极：由灯丝加热发出电子束 控制栅：加上负电压后，能够 控制通过其中小孔的带负电的 电子束的强弱，通过控制电子 数量，控制荧光屏上相应点的 亮度。
第2讲-计算机图形学基础
•算法小结
21:16
• 研究图形的基本生成算法，其宗旨是尽快提高算法的计算速度、精度 及可靠性，为各种图形平台提供算法支撑。 • 原则：尽量避免除法、浮点运算，尽可能采用整数加减及移位等运算。
计算机图形学基础
计算机图形学与CAD技术
计算机图形学主要内容
1．图形生成及算法 1.1 基本图形生成 1.2 基本图形算法 2．图形变换 2.1 二维图形几何变换 2.2 三维图形几何变换 3．图形显示 3.1 坐标系统 3.2 二维图形显示流程 3.3 规范化和视口变换 3.4 二维裁减算法
计算机图形学基础
计算机图形学与CAD技术
算法应用举例 直线起点P0（0，0），终点P1（5，2）
Line: P0(0, 0)-- P1(5, 2) 3 2 1 0 1 2 3 4 5
DDA算法实现
计算机图形学基础
计算机图形学与CAD技术
2） Bresenham算法 Bresenham算法是目前使用最广泛的直线生成算法。 过各行各列象素中心构造一组虚拟网格 线。按直线从起点到终点的顺序计算直 线与各垂直网格线的交点，然后根据误 差项的符号确定该列象素中与此交点最 近的象素（如右图所示）。 －算法思想
d d d
d
假设直线方程为：yi+1 = yi + k ( xi +1 – xi )，且横坐标象素为 xi，其纵 坐标为yi ，斜率 k < 1 ； 那么下一个象素的横坐标为 xi＋1，而纵坐标要么为yi，要么递增1为 yi＋1，是否增1取决于误差项d的值。 误差项 d 的初值 d0 ＝ 0，x 坐标每增加 1，d 的值相应递增直线的斜 率值 k，即 d＝d＋k。 一旦 d≥1，就把它减去1，这样保证 d 在 0、1 之间； 当 d ≥ 0.5 时，直线与垂线 x = xi ＋ 1 交点最接近于当前象素 (xi，yi) 的右上方象素 ( xi＋1，yi＋1 )； 而当 d < 0.5 时，更接近于右方象素 ( xi＋1，yi ) 。 为方便计算，令e ＝d－0.5，e 的初值为－0.5，增量为 k； 当e ≥ 0 时，取当前象素 (xi，yi)的右上方象素(xi＋1，yi＋1)； 而当 e < 0 时，取 ( xi，yi )右方象素 ( xi＋1，yi )。
计算机图形学基础
CAD/CAM
2020/10/2
34
用AutoCAD软件制作 三维实体模型(学生作品)
2020/10/2
35
用AutoCAD软件制作 三维模型
2020/10/2
36
用3DMAX与Photoshop制作 室内装潢设计效果图
2020/10/2
37
二、科学计算可视化
研究如何将来自科学、工程、医学等领域的抽象数据用图形 表示的学科称为科学计算可视化。
科交叉 • 图形软件标准
与设备无关、与应用无关、具有较高性能
2020/10/2
21
• 近二十年中，国际标准化组织ISO已经批准和正 在讨论的与计算机图形有关的标准有： GKS、GKS-3D、PHIGS、CGM、 CGI、IGES、STEP
• 事实标准 如SGI的OpenGL，微软的Direct X，Adobe的 Postscript等
(2）扩充计算机语言，使其具有图形生成和处理的功能
如：Turbo Pascal、Turbo C、Auto Lisp等。 简练、紧凑、执行速度快，但不可移植
（3）专用图形系统：效率高，但系统开发量大，可移植性差。
2020/10/2
24
图形软件标准
• 计算机图形核心系统ISO的第一个图形软件标准
GKS (Graphics Kernel System) (第一个官方标准，1977)
2020/10/2
38
三、地理信息系统与制图
地理信息系统是建立在地理图形之上的关于人口分 布、矿藏分布、森林覆盖、土地利用、旅游资源、海 洋地理、地形地貌、山川河流分布、区域规划、城市 交通、管线管网等综合信息管理系统。
2020/10/2
计算机图形学基础
计算机图形学基础计算机图形学是研究计算机如何表示、处理和生成图像的学科。
它涵盖了从数学基础知识到图像处理算法的各个方面。
在当今数字化时代，计算机图形学在各个领域中发挥着重要的作用，例如电影制作、游戏开发、数字艺术、虚拟现实等。
一、图像的表示和处理首先，我们需要对图像进行表示和处理。
图像可以看作是由像素组成的矩阵，每个像素代表图像中的一个点。
在计算机中，图像可以以不同的形式进行表示，如位图、矢量图等。
位图是通过每个像素的颜色和位置来表示图像，而矢量图则是通过数学方程来描述图像中的线条和曲线。
图像处理是对图像进行操作以改变其外观或特征的过程。
图像处理算法可以用于图像的增强、去噪、分割等。
其中，常用的图像处理技术包括滤波、边缘检测、图像重建等。
滤波是通过对图像进行卷积操作来达到平滑或增强的目的，而边缘检测是用于检测图像中的边缘或轮廓，图像重建则是将低分辨率图像恢复到高分辨率的过程。
二、图形的生成和渲染图形的生成和渲染是计算机图形学中的重要研究方向之一。
生成图形通常是指通过算法生成图像，而渲染图形则是将生成的图形转化为最终的图像。
在生成图形过程中，我们可以使用几何建模和光照模型来描述图形的形状和外观。
几何建模是一种描述图形形状的数学技术，它可以用于创建三维模型。
光照模型则是用于描述光线在物体表面的反射和折射过程，从而获得逼真的光影效果。
图形渲染是将生成的图形转化为最终图像的过程。
在图形渲染过程中，我们需要考虑光照、阴影、纹理等因素，以使图像更加逼真。
其中，光照模型可以用来计算光线的反射和折射效果，而纹理映射可以用来将图像贴在三维模型上，从而使其具有更多细节和真实感。
三、三维图形学和虚拟现实三维图形学是计算机图形学的一个重要分支，它研究的是如何表示、处理和生成三维图形。
在三维图形学中，我们需要考虑深度、透视、投影等因素，以实现逼真的三维效果。
例如，为了实现立体感，我们可以使用透视投影来模拟人眼观察物体时的视角。
计算机图形学基础知识
计算机图形学基础知识计算机图形学是研究如何利用计算机生成和处理图形的学科。
它涵盖了许多领域，如计算机图像处理、计算机辅助设计和虚拟现实等。
掌握计算机图形学的基础知识对于理解和应用这些领域至关重要。
本文将为您介绍计算机图形学的基础知识，并分步详细列出相关内容。
1. 图形学的基础概念- 图形：在计算机图形学中，图形指的是一系列点、线和曲面等的集合。
- 图像：图像是图形学的一种特殊形式，它是由像素组成的二维数组。
- 基本元素：计算机图形学中的基本元素包括点、线和曲面等。
它们是构成图形的基本构件。
2. 图像表示与处理- 位图图像：位图图像是由像素组成的二维数组，每个像素保存着图像的颜色信息。
- 矢量图形：矢量图形使用几何形状表示图像，可以无损地进行放缩和旋转等操作。
- 图像处理：图像处理包括图像的增强、滤波、压缩和分割等操作，用于改善和优化图像。
3. 坐标系统和变换- 坐标系统：坐标系统用于描述和定位图形。
常见的坐标系统有笛卡尔坐标系统和极坐标系统等。
- 变换：变换是指将图形在坐标系统中进行移动、缩放和旋转等操作。
4. 二维图形学- 线性插值：线性插值是计算机图形学中常用的插值方法，用于在两点之间生成平滑的曲线。
- Bézier曲线：Bézier曲线是一种常用的数学曲线模型，可以用于生成平滑的曲线。
- 图形填充：图形填充是指将图形的内部区域用颜色填充，常用的填充算法有扫描线填充算法和边界填充算法。
5. 三维图形学- 三维坐标系统：三维坐标系统用于描述和定位三维空间中的点、线和曲面等。
- 三维变换：三维变换包括平移、缩放、旋转和投影等操作，用于改变和调整三维图形。
- 计算机动画：计算机动画是利用计算机生成连续变化的图像序列，用于呈现逼真的动态效果。
总结：计算机图形学是研究利用计算机生成和处理图形的学科。
它涵盖了图像表示与处理、坐标系统和变换等基础知识。
在二维图形学中，线性插值和Bézier曲线是常用的技术，图形填充则可以实现对图形内部区域的着色。
计算机图形学基础知识点总结
计算机图形学基础知识点总结计算机图形学是一门研究如何利用计算机生成、处理和显示图形的学科。
它在许多领域都有着广泛的应用，如游戏开发、动画制作、虚拟现实、计算机辅助设计等。
下面将为大家总结一些计算机图形学的基础知识点。
一、图形的表示与存储1、位图（Bitmap）位图是由像素组成的图像，每个像素都有自己的颜色值。
优点是能够表现丰富的色彩和细节，但放大时会出现锯齿和失真。
常见的位图格式有 BMP、JPEG、PNG 等。
2、矢量图（Vector Graphics）矢量图使用数学公式来描述图形，由点、线、面等几何元素组成。
优点是无论放大或缩小都不会失真，文件大小相对较小。
常见的矢量图格式有 SVG、EPS 等。
二、坐标系统1、二维坐标系统常见的二维坐标系统有直角坐标系和极坐标系。
在直角坐标系中，通过横纵坐标（x, y）来确定点的位置。
在极坐标系中，通过极径和极角（r, θ）来确定点的位置。
2、三维坐标系统三维坐标系统通常使用笛卡尔坐标系，由 x、y、z 三个轴组成。
点的位置用（x, y, z）表示，用于描述三维空间中的物体。
三、图形变换1、平移（Translation）将图形沿着指定的方向移动一定的距离。
在二维中，通过改变坐标值实现平移；在三维中，需要同时改变三个坐标值。
2、旋转（Rotation）围绕某个中心点或轴旋转图形。
二维旋转可以通过三角函数计算新的坐标值；三维旋转较为复杂，需要使用矩阵运算。
3、缩放（Scaling）放大或缩小图形。
可以对图形在各个方向上进行均匀或非均匀的缩放。
四、颜色模型1、 RGB 颜色模型基于红（Red）、绿（Green）、蓝（Blue）三原色的混合来表示颜色。
每个颜色通道的取值范围通常是 0 到 255。
2、 CMYK 颜色模型用于印刷，由青（Cyan）、品红（Magenta）、黄（Yellow）和黑（Black）四种颜色组成。
3、 HSV 颜色模型由色调（Hue）、饱和度（Saturation）和明度（Value）来描述颜色。
计算机图形学基础知识
计算机图形学基础知识一、引言计算机图形学是一门研究如何生成、编辑、存储和呈现计算机图形的学科。
它是计算机科学与图形学的交叉学科，涉及到许多数学、物理和计算机科学的知识。
本文将从几个方面介绍计算机图形学的基础知识。
二、光栅化与三角剖分光栅化是计算机图形学中重要的概念之一，它是将连续的几何图形转化为离散的像素点的过程。
通过光栅化，计算机可以将图像分割为一个个像素点并为其赋予颜色值，实现图像的显示。
而三角剖分是将复杂的几何形状分解为若干个三角形的过程，这样便于进行图像处理和计算。
三、坐标系统与变换操作在计算机图形学中，坐标系统指定了几何对象的位置和方向，常用的坐标系统包括笛卡尔坐标系和极坐标系。
变换操作可以改变坐标系统中几何对象的位置、旋转和缩放，常见的变换操作包括平移、旋转和缩放。
这些变换操作为构建虚拟世界提供了强大的工具。
四、渲染与光照模型渲染是将几何对象转化为图像的过程，包括确定颜色、阴影和纹理等。
光照模型则是描述物体如何与光交互的数学模型，常用的光照模型有冯氏光照模型等。
通过合理的渲染和光照模型，可以使图像更加真实、逼真。
五、图形数据结构与算法图形数据结构是描述和存储几何对象的数据结构，常用的图形数据结构有点、线、多边形等。
而图形算法则是基于这些数据结构进行图形操作和计算的算法，如线段裁剪、多边形填充等。
良好的数据结构和高效的算法可以提高计算效率和图形处理的质量。
六、二维和三维图形学二维图形学是计算机图形学的基础，它关注平面上的图像处理和显示。
常见的二维图形学应用包括图像处理、字体设计和图像生成等。
而三维图形学则是在二维图形学基础上进一步发展的，它处理的是在三维空间中的对象。
三维图形学被广泛应用于虚拟现实、游戏开发和计算机辅助设计等领域。
七、计算机图形学的应用计算机图形学的应用非常广泛，它已经渗透到我们日常生活的方方面面。
比如，在手机、电视和电脑上我们常常会看到精美的图标、图像和界面设计，这都离不开计算机图形学的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华中科技大学计算机学院 陆枫
12
99-7
特征数据、结构数据
计算机图 形学
计算机 视觉
图象信号
数字图象处理
图1-1 图形图象处理相关学科间的关系
2019/5/21
华中科技大学计算机学院 陆枫
13
99-7
1.2 计算机图形学的发展
1.2.1计算机图形学的确立
酝酿期（50年代） 1950年，美国MIT的旋风1号(Whirlwind I)计算机配
James D. Foley, Andries van Dam etc., “Introduction to Computer Graphics”, Addison-Wesley, 1996
倪明田等，“计算机图形学”，北京大学出版社，1999
唐荣锡，计算机图形学教程（修订版），科学出版社，2000
息的图和形。
2019/5/21
华中科技大学计算机学院 陆枫
10
99-7
图形的表示
点阵法是用具有颜色信息的点阵来表示图形的一种方
法，它强调图形由哪些点组成，并具有什么灰度或 色彩。
参数法是以计算机中所记录图形的形状参数与属性参
数来表示图形的一种方法。
通常把参数法描述的图形叫做图形（Graphics） 把点阵法描述的图形叫做图象（Image）
3
99-7
主要参考书目
陈传波、陆枫，计算机图形学基础，讲义，2001
孙家广，计算机图形学（第三版），清华大学出版社，1999。
唐泽圣，计算机图形学基础，清华大学出版社，1995
Donald Hearn, M. Pauline Baker ,“Computer Graphics (C Version)”, Prentice Hall , 1997.
producing graphical images with the aid of computer.
2019/5/21
华中科技大学计算机学院 陆枫
7
99-7
计算机图形学与传统理论 ： 交叉、界线模糊、相互渗透 CAGD（计算几何） 逼近论（计算数学） 微分几何 形态学 混沌学 小波理论
2019/5/21
2019/5/21
华中科技大学计算机学院 陆枫
2
99-7
课程内容
概论 计算机图形设备 交互式技术 几何造型技术 基本图形生成算法 二维图形变换及二维观察* 三维图形变换及三维观察* 高级话题：曲线和曲面、真实感图形显示*
2019/5/21
华中科技大学计算机学院 陆枫
计算机辅助设计与图形学学报
中国图形图像学报
2019/5/21
华中科技大学计算机学院 陆枫
4
99-7
成绩评定办法
上机作业（含相应文档）：40% 笔试：60% (or:小论文)
2019/5/21
华中科技大学计算机学院 陆枫
5
99-7
第1章 引言
提出问题
•什么是计算机图形学？ •计算机图形学研究的对象是什么？ •计算机图形处理系统的构造？
2019/5/21
形硬拷贝设备 打印机 绘图仪 图形输入设备 二维图形输入设备 三维图形输入设备
2019/5/21
华中科技大学计算机学院 陆枫
18
99-7
1.2.3 图形软件的发展及软件标准的形成
图形软件的发展 开放式、高效率、标准化、集成化、智能化、学
2019/5/21
华中科技大学计算机学院 陆枫
6
99-7
1.1 计算机图形学及其相关概念
计算机图形学（Computer Graphics） 计算机图形学是研究怎样利用计算机来显示、生成和
处理图形的原理、方法和技术的一门学科。 IEEE定义：Computer graphics is the art or science of
计算机图形学基础
主讲： 陆 枫
华中科技大学计算机学院
2019/5/21
华中科技大学计算机学院 陆枫
1
99-7
教学要求
了解图形系统的框架及其涉及的软件、硬件技术； 了解图形学的基本问题，掌握图形学的基本概念、
方法与算法； 对与图形相关的应用及当前的研究热点有一个初步
认识；
具有一定实践体会和相关的编程能力。
科交叉 图形软件标准
与设备无关、与应用无关、具有较高性能
2019/5/21
华中科技大学计算机学院 陆枫
19
99-7
近二十年中，国际标准化组织ISO已经批准和正 在讨论的与计算机图形有关的标准有： GKS、GKS-3D、PHIGS、CGM、 CGI、IGES、STEP
事实标准 如SGI的OpenGL，微软的Direct X，Adobe的 Postscript等
2019/5/21
华中科技大学计算机学院 陆枫
15
99-7
发展期（70年代） 普及期（80年代）
出现了带有光栅图形显示器的个人计算机和工作站 提高增强期（90年代） 总体特征：技术发展、需求驱动
2019/5/21
华中科技大学计算机学院 陆枫
16
99-7
1.2.2 硬设备的发展
图形显示设备 60年代中期，随机扫描的显示器 60年代后期，存储管式显示器 70年代中期，光栅扫描的图形显示器。 目前正向着小型化、低电压、数字化方向发展
华中科技大学计算机学院 陆枫
8
99-7
计算机图形学的研究对象——图形 通常意义下的图形： 能够在人的视觉系统中形成视觉印象的客观对象都
称为图形。
2019/5/21
华中科技大学计算机学院 陆枫
9
99-7
图形的要素 几何要素和非几何要素
计算机图形学中所研究的图形 从客观世界物体中抽象出来的带有颜色及形状信
备了阴极射线管(CRT)来显示一些简单的图形
2019/5/21
华中科技大学计算机学院 陆枫
14
99-7
萌芽期（60年代） 1962年，美国MIT林肯实验室的Ivan.E.Sutherland发表
了一篇题为"Sketchpad：一个人－机通信的图形系统 "的博士论文，其中首次使用了“Computer Graphics”
2019/5/21
华中科技大学计算机学院 陆枫
11
99-7
与计算机图形学相关的学科 计算机图形学试图从非图象形式的数据描述来生成 （逼真的）图象。 数字图象处理旨在对图象进行各种加工以改善图象 的视觉效果。 计算机视觉是研究用计算机来模拟生物外显或宏观 视觉功能的科学和技术。
2019/5/21
