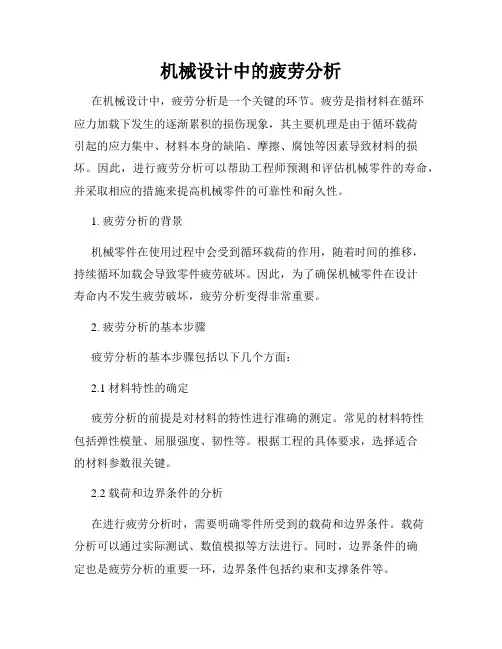

机械设计中的疲劳分析
机械设计中的疲劳分析在机械设计中，疲劳分析是一个关键的环节。
疲劳是指材料在循环应力加载下发生的逐渐累积的损伤现象，其主要机理是由于循环载荷引起的应力集中、材料本身的缺陷、摩擦、腐蚀等因素导致材料的损坏。
因此，进行疲劳分析可以帮助工程师预测和评估机械零件的寿命，并采取相应的措施来提高机械零件的可靠性和耐久性。
1. 疲劳分析的背景机械零件在使用过程中会受到循环载荷的作用，随着时间的推移，持续循环加载会导致零件疲劳破坏。
因此，为了确保机械零件在设计寿命内不发生疲劳破坏，疲劳分析变得非常重要。
2. 疲劳分析的基本步骤疲劳分析的基本步骤包括以下几个方面：2.1 材料特性的确定疲劳分析的前提是对材料的特性进行准确的测定。
常见的材料特性包括弹性模量、屈服强度、韧性等。
根据工程的具体要求，选择适合的材料参数很关键。
2.2 载荷和边界条件的分析在进行疲劳分析时，需要明确零件所受到的载荷和边界条件。
载荷分析可以通过实际测试、数值模拟等方法进行。
同时，边界条件的确定也是疲劳分析的重要一环，边界条件包括约束和支撑条件等。
2.3 使用应力历程进行分析应力历程是指在给定载荷和边界条件下零件所受到的应力变化情况。
通过计算应力历程，可以得到零件在不同工况下的应力状况，进而评估疲劳寿命。
2.4 使用疲劳曲线进行分析疲劳曲线是描述应力与寿命之间关系的图形表示。
通过将实测的应力历程与疲劳曲线进行比对，可以得到零件在给定工作条件下的疲劳寿命。
3. 疲劳寿命评估通过上述步骤的分析，可以得到零件的疲劳寿命。
疲劳寿命评估对于机械设计的合理性和可靠性至关重要，它关系到机械零件的安全性、稳定性和经济性。
4. 疲劳寿命提高措施为了延长机械零件的疲劳寿命，可以采取以下几个措施：4.1 材料的优化选择通过选用性能更好的材料，如高强度、耐磨、抗腐蚀等材料，可以提高机械零件的疲劳寿命。
4.2 减少应力集中在设计过程中，可以通过改进零件的几何形状，减少应力集中，从而降低疲劳破坏的风险。
疲劳与断裂力学结构疲劳分析基础课件PPT
疲劳实验测定
耗时耗材
缺口对S-N曲线的影响
缺口敏感系数q
q K f 1 Kt 1
q的取值介于0到1之间，即：
0 q 1
如q=0，则：
Kf 0
无缺口效应
如q=1，则：
K f Kt 对缺口非常敏感
则有：
1 K f Kt
缺口大小和应力梯度对Kf的影响
峰值应力相同 材料损伤相同
平均应力水平较高 Kf较大
（5） 疲劳寿命 可 由 Kt=1.77 ， Sm=212.5MPa 时 拉 杆 的 S-N 曲 线 ， 查
取得到疲劳寿命为：
N=2.34×105
例 题 二 ： 如 图 所 示 一 含 中 心 孔 的 LY12-CZ 铝 合 金 板 ， 板 宽 W=50mm，孔直径D=8mm。名义应力谱见下表，试求其疲劳 寿命。
平均应力水平较低 Kf较小
材料极限强度对Kf的影响
缺口相同 峰值应力相同
低强度钢损伤区大 平均应力水平较低 Kf较小
高强度钢损伤区小 平均应力水平较高 Kf较大
由缺口敏感系数q的定义式可得
K f 1 (Kt 1)q
可见，由q和Kt可以求出Kf。
q的几种典型计算公式：
1、Peterson定义
q
1
解： 1) 修正Neuber方法
首先计算缺口的理论应力集中系数Kt，有: Kt=2.518
再由Peterson公式计算疲劳缺口系数Kf，有: Kf=2.348
最后由修正的Neuber公式计算缺口根部的最大应力 和最大应变。
2) 有限元方法
结论：1）中等塑性范围内，两者十分接近； 2）弹性范围内，Neuber解小于有限元解； 3）大塑性时，Neuber解也小于有限元解。
一文详解材料与结构疲劳！
一文详解材料与结构疲劳！一、认识疲劳疲劳是材料（金属）承受循环应力或应变作用时，结构性能下降，并最终导致破坏的现象。
疲劳失效是最常见的失效形式之一。
文献中提供的数据显示，各种机械中，疲劳失效的零件占失效零件的60~70%。
疲劳断裂失效原则上属于低应力脆断失效，疲劳中难以观察到明显的塑性变形，因为这是以局部塑性变形为主，且主要发生在结构的固有缺陷上。
虽然频率对疲劳失效有一定影响，但多数情况下疲劳失效主要与循环次数有关。
01按引起疲劳失效的应力特点可以分为：由机械应力引起的机械疲劳和热应力（交变热应力）引起的热疲劳；02从循环周次可分为：高周、低周、超高周疲劳；03根据载荷性质可分为：拉-压疲劳、扭转疲劳以及弯曲疲劳等；04根据工件的工作环境可分为：腐蚀疲劳、低温疲劳、高温疲劳。
一般把材料与结构发生疲劳损伤前的强度定义为“疲劳极限”。
01冲击疲劳是指重复冲击载荷所引起的疲劳。
当冲击次数N小于500~1000次即破坏时，零件的断裂形式与一次冲击相同；当冲击次数大于105次时的破坏，零件断裂属于疲劳断裂，并具有典型的疲劳断口特征。
在设计计算中，当冲击次数大于100次时，用类似于疲劳的方法计算强度。
02接触疲劳零件在循环接触应力作用下产生局部永久性累计损伤，经过一定循环次数后，接触表面发生麻点、浅层或深层剥落的过程，称为接触疲劳。
接触疲劳是齿轮、滚动轴承和凸轮轴的典型失效形式。
03热疲劳由于温度循环产生循环热应力所导致的材料或零件的疲劳称为热疲劳。
温度循环变化导致材料体积循环变化，当材料的自由膨胀或收缩受到约束时，产生循环热应力或循环热应变。
产生热应力情况主要有两种：1零件的热胀冷缩受到固持零件的外加约束而产生热应力；2虽然没有外加约束，但两件各部分的温度不一致，存在着温度梯度，导致各部分热胀冷缩不一致而产生热应力。
温度交变作用，除了产生热应力外，还会导致材料内部组织变化，使强度和塑性降低。
热疲劳条件下的温度分布不是均匀的，在温度梯度大的地方，塑性变形严重，热应变集中较大；当热应变超过弹性极限时，热应力与热应变就不呈线性关系，此时求解热应力就要按弹塑性关系处理。

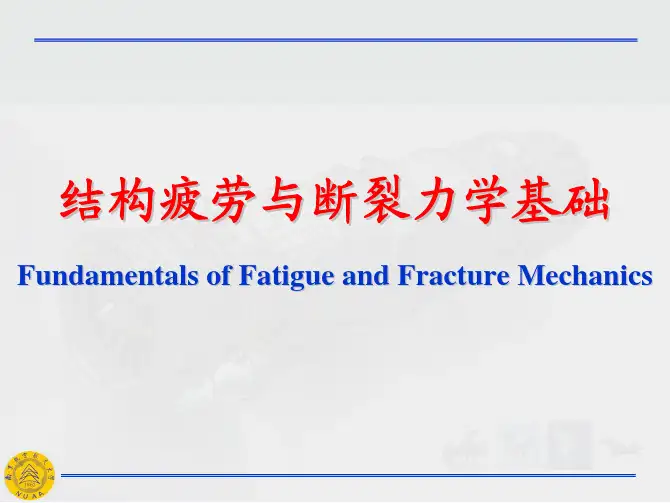

《结构疲劳与寿命设计》课件---无限寿命设计
结构疲劳与断裂力学基础
3每 个载荷循环所产生的循环应力都小于（许用）材料（条 件）疲劳极限。可以分两种情况来考虑：
（1）循环载荷的产生与结构本身没有太大关系，是由其 他因素产生的，如风力涡轮叶片承受的风载荷、飞机机 翼承受的突风载荷等。即这类循环载荷在结构设计过程 中基本是确定的（不过载荷可能是随机的）。这种情况 下，根据所确定的变幅循环载荷谱，仅对结构进行设计 （包括选材，如果材料选定的情况下，仅需进行结构几 何设计），直至每个循环载荷下结构内的最大循环应力 水平都小于（许用）材料（条件）疲劳极限。
结构疲劳与断裂力学基础
38
4.2.1 应力集中的影响
结构几何应力集中是影响材料（条件）疲劳极限的重要 因素。结构局部应力集中程度常采用应力集中系数来表 征。
实际应力 弹性力学方法确定 应力集中系数： Kt 名义应力 材料力学方法确定
应力集中系数仅与结构的几何形状、尺寸以及加载方式 有关，与材料弹性常数无关。
回顾
同样基于同一结构设计方案，采用表面强化可显著改善 结构疲劳性能。
结构疲劳与断裂力学基础
17
3.3.2.3 提高结构加工制造工艺的稳定性
回顾
结构疲劳与断裂力学基础
18
第4章 无限寿命设计
结构疲劳与断裂力学基础
19
人们在改造世界的工程实践过程中认识到疲劳失效现 象，并对机械结构和材料的疲劳失效行为进行试验和分 析研究，总结出一些机械结构和材料的疲劳失效规律， 自然想到利用已获得的知识和规律来指导工程实践，希 望能够防止疲劳失效事件的发生。
结构疲劳与断裂力学基础
32
（2）循环载荷与结构设计方案密切相关。这种情况最典 型的是振动产生的循环交变载荷。振动与结构自身特征 密切相关。结构设计改变，其振动特征及由此产生的循 环交变载荷也将不同。
机械零件的疲劳设计与应用
机械零件的疲劳设计与应用引言疲劳是机械零件在循环载荷下发生破坏的一种失效形式。
疲劳失效不会表现出明显的塑性变形，因此难以被察觉，但会对机械系统的安全性和可靠性产生重大影响。
因此，对机械零件进行疲劳设计和预测至关重要。
疲劳设计原理疲劳失效的基本原理是疲劳裂纹的扩展，造成零件破坏。
为了进行疲劳设计，我们需要考虑以下几个主要因素：1. 循环载荷循环载荷是导致疲劳失效的主要因素之一。
循环载荷可以是周期性的，也可以是随机的。
在设计过程中，我们需要对循环载荷进行合理的模拟和预测。
2. 材料的疲劳特性不同的材料对疲劳有不同的抵抗能力。
常见的疲劳特性参数有疲劳极限和疲劳寿命。
在疲劳设计中，我们需要选择合适的材料，并了解其疲劳特性，以确保零件的安全性和可靠性。
3. 零件的几何形状和尺寸零件的几何形状和尺寸对疲劳寿命也有着重要的影响。
边缘的锐利度、半径的变化、凹槽和孔洞等几何特征都可能导致应力集中，从而缩短零件的疲劳寿命。
因此，在设计过程中，我们需要考虑这些因素，并尽量减少应力集中的可能。
4. 表面处理和应力改善为了提高疲劳寿命，我们常常会采取一些表面处理和应力改善的措施。
例如，对零件表面进行喷丸处理可以消除表面应力集中，并提高疲劳寿命。
疲劳设计方法疲劳设计有两种主要的方法：强度方法和寿命方法。
1. 强度方法强度方法是根据材料的极限强度和应力计算，来判断零件是否会发生疲劳失效。
这种方法适用于非常规的载荷情况，但需要在设计中保留一定的安全系数。
常用的强度方法有Goodman法、安全系数法等。
2. 寿命方法寿命方法是通过疲劳试验获取材料的S-N曲线，然后根据应力水平和寿命曲线来预测零件的寿命。
这种方法适用于疲劳循环载荷规律的情况，能够更准确地预测零件的寿命。
常用的寿命方法有基于极限应力的疲劳强度修正方法、应力级法等。
疲劳设计实例以下是一个简单的疲劳设计实例，以说明如何应用疲劳设计原理和方法。
假设我们需要设计一个承受循环载荷的轴。
