电气二次接线规范
电气二次接线工艺规范要求
![电气二次接线工艺规范要求](https://img.taocdn.com/s3/m/b237ee5d33687e21af45a997.png)
电气二次接线工艺规范要求
工艺要求要点:①电缆头采用热缩,密实、整齐;电缆标识牌为机打,清晰、正确、齐全且字体一致,不易脱落,悬挂整齐;二次芯线顺直,应按垂直或水平有规律的配置,不得任意歪斜、交叉连接,接线紧固,芯线弯圈弧度、长度一致;芯线号头为机打,清晰、正确、齐全且字体一致,不易脱落,交直流回路号头用黄白颜色区分;一个端子同一侧接线数不大于2根,不同截面芯线不得插接入同一端子同一侧;二次芯线绝缘层良好;备用芯应留有适当的余量,应有号头,金属芯线不外露;
工艺要求要点:②电缆的屏蔽线宜在电缆背面成束引出,编织在一起引至接地排,单束的电缆屏蔽线根数不超过5~8根,引至接地排时应排列自然美观;屏蔽线接至接地排时,可以采用单根压接或多根压接的方式,多根压接时数量控制在5~8根,并对线鼻子的根部进行热缩处理,压接应牢固、可靠;屏蔽线接至接地排的接线方式一致,弧度一致。
电气装置安装工程盘、柜及二次回路接线施工及验收规范
![电气装置安装工程盘、柜及二次回路接线施工及验收规范](https://img.taocdn.com/s3/m/866ac5cda8114431b80dd83b.png)
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92第一章总则第1.0.1条为保证盘、柜装置及二次回路结线安装工程的施工质量,促进工程施工技术水平的提高,确保盘、柜装置及二次回路安全运行,制订本规范。
第1.0.2条本规范适用于各类配电盘、保护盘、控制盘、屏、台、箱和成套柜等及二次回路结线安装工程的施工及验收。
第1.0.3条盘、柜及二次回路结线的安装工程应按已批准的设计进行施工。
第1.0.4条盘、柜等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等措施,必要时可将装置性设备和易损元件拆下单独包装运输。
当产品有特殊要求时,尚应符合产品技术文件的规定。
第1.0.5条盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所,对有特殊保管要求的装置性设备和电气元件,应按规定保管。
第1.0.6条采用的设备及器材,必须符合国家现行技术标准的合格产品,并有合格证件。
设备应有铭牌。
第1.0.7条设备和器材到达现场后,应在规定期限内作验收检查,并应符合下列要求:一、包装及密封良好;二、开箱检查型号、规格符合设计要求,备件无损伤,附件、备件齐全;三、产品的技术文件应齐全。
第1.0.8条施工中的安全技术措施,应符合本规范和国家现行有关安全技术标准及产品的技术文件的规定。
第1.0.9条与盘、柜装置及二次回路结线安装工程有关的建筑工程的施工,应符合下列要求:一、与盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑工程质量,应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时,尚应满足其要求。
二、设备安装前建筑工程应具备下列条件:1.屋顶、楼板施工完毕,不得有渗漏;2.结束室内地面工作,室内沟道无积水、杂物;3.预埋件及预留孔符合设计要求,预埋件应牢固;4.门窗安装完毕;5.进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。
三、对有特殊要求的设备,安装调试前建筑工程应具备下列条件:1.所有装饰工作完毕,清扫干净。
GB50171_92电气装置安装工程盘、柜和二次回路结线施工和验收规范标准[详]
![GB50171_92电气装置安装工程盘、柜和二次回路结线施工和验收规范标准[详]](https://img.taocdn.com/s3/m/b8c80c38763231126edb1133.png)
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标[1992]911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准,已经有关部门会审,现批准《电气装置安装工程旋转电机施工及验收规范》GB50170-92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92、《电气装置安装工程蓄电池施工及验收规范》GB50172-92、《电气装置安装工程电缆线路施工及验收规范》GB50168-92和《电气装置安装工程接地装置施工及验收规范》GB50169-92为强制性国家标准,自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责,出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中,规范组进行了广泛调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中,如发现有欠妥之处,请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171
![《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171](https://img.taocdn.com/s3/m/e3803516650e52ea551898cc.png)
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171—92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期: 1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标[1992]911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准,已经有关部门会审,现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172 —92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准,自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责,出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中,规范组进行了广泛调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中,如发现有欠妥之处,请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。
二次接线iec标准
![二次接线iec标准](https://img.taocdn.com/s3/m/a5cc152e571252d380eb6294dd88d0d233d43c38.png)
二次接线iec标准
二次接线IEC标准主要是对电力系统中二次回路及其设备、元件的技术要求进行规范,确保系统的安全、稳定和可靠运行。
具体来说,二次接线IEC标准包括以下内容:
1.回路设计:IEC标准规定了二次回路的接线方式、回路编号、设备配置等,
确保回路设计的合理性和规范性。
2.设备选型:IEC标准对二次回路的设备选型提出了要求,包括断路器、隔离
开关、电流互感器、电压互感器等设备的选型原则和性能参数。
3.接线要求:IEC标准对二次回路的接线方式、接线端子、线缆颜色等提出了
明确要求,确保接线的规范性和准确性。
4.保护装置:IEC标准对保护装置的设置和整定值提出了要求,以确保在故障
情况下能够正确动作,保护设备和人身安全。
5.绝缘要求:IEC标准对二次回路的绝缘性能提出了要求,包括绝缘电阻、耐
压试验等,以确保系统的绝缘安全。
总之,二次接线IEC标准是电力系统二次回路设计、施工和运行的重要依据,对于确保电力系统的安全、稳定和可靠运行具有重要意义。
电气二次接线规范
![电气二次接线规范](https://img.taocdn.com/s3/m/0217247b001ca300a6c30c22590102020740f269.png)
电⽓⼆次接线规范⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。
⼴义地说表明两个或两个以上变量之间关系的曲线,⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者⽤以提供⼯作参数的表格、⽂字等,也属于电⽓图之列。
⼆、电⽓图分类1、系统图或框图:⽤符号或带注释的框,概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。
2、电路图:⽤图形符号并按⼯作顺序排列,详细表⽰电路、设备或成套装置的全部组成和连接关系,⽽不考虑其实际位置的⼀种简图。
⽬的是便于详细理解作⽤原理、分析和计算电路特性。
3、功能图:表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图,其⽤途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要⽤⼆进制逻辑(与、或、异或等)单元图形符号绘制的⼀种简图,其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。
5、功能表图:表⽰控制系统的作⽤和状态的⼀种图。
6、等效电路图:表⽰理论的或理想的元件(如R、L、C)及其连接关系的⼀种功能图。
7、程序图:详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。
9、端⼦功能图:表⽰功能单元全部外接端⼦,并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。
10、接线图或接线表:表⽰成套装置、设备或装置的连接关系,⽤以进⾏接线和检查的⼀种简图或表格。
⑴单元接线图或单元接线表:表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。
(结构单元指在各种情况下可独⽴运⾏的组件或某种组合体)⑵互连接线图或互连接线表:表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。
(线缆接线图或接线表)⑶端⼦接线图或端⼦接线表:表⽰成套装置或设备的端⼦,以及接在端⼦上的外部接线(必要时包括内部接线)的⼀种接线图或接线表。
电气控制柜二次接线规则
![电气控制柜二次接线规则](https://img.taocdn.com/s3/m/a2e95f8e71fe910ef12df88b.png)
电气控制柜二次接线规则一、按照原理图来了,不在同一位置的的要上端子,千万不要一个端子接3根线。
查错就不是那么查了,只能按照原理图来一个个对。
1、导线横截面的选用市电(交流220V)电压回路的线用1.5平方毫米的;电流回路用2.5平方毫米的。
蓄电池一般用1.5平方毫米就可以。
2、接线时候,要检查好导线两端的信号是否对应,以免造成不必要的错误。
3、最主要的是看明白原理图及接线图。
二、电流互感器二次绕组不允许开路。
电压互感器二次侧不允许短路二次接线前,应熟悉一下图纸:1、原理图。
(表示各回路的工作原理和相互作用。
图纸不久表示出二次回路中各元件的连接方式,而且还表示出与一次回路有关的联系)2、展开图3、端子排图4、安装接线图这些都是保证接线正确的前提。
三、如果是新手要先审图,整理一条自己的思路,而且还可以检查一下图纸有没有问题,不懂的地方可以先弄明白,这样有利于做线。
然后才开始接线。
整个接线的过程都需要细心,当然,如果你是老手的话,就不用说这么多了。
施工人员应认真阅读并熟悉二次线符号,要将二次接线图与原理图进行核对,确保接线图正确无误。
对二次接线施工的要求:按图施工,接线正确;导线与电气元件采用螺栓连接、插接、焊接或压接等,均应牢固可靠,接线良好;配线整齐清晰、美观;导线绝缘良好,无损伤;柜内导线不应有接头;回路编号正确,字迹清晰。
电缆芯线截面的选择还应符合下列要求:(1)电流回路:应使电流互感器的工作准确等级,此时,如无可靠根据,可按断路器的电流容量确定最大短路电流。
(2)电压回路:当全部保护装置和安全自动装置动作时(考虑到发展,电压互感器的负荷最大时),电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。
(3)操作回路:在最大负荷下,操作母线至设备的电压降,不应超过10%额定电压。
《电气装置安装工程盘、柜和二次回路接线施工和验收规范方案》GB5
![《电气装置安装工程盘、柜和二次回路接线施工和验收规范方案》GB5](https://img.taocdn.com/s3/m/c22fc474c850ad02de8041c8.png)
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171—92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期: 1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标[1992]911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准,已经有关部门会审,现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172 —92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准,自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责,出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中,规范组进行了广泛调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中,如发现有欠妥之处,请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。
电气二次回路的接线编号原则
![电气二次回路的接线编号原则](https://img.taocdn.com/s3/m/db3c795fc381e53a580216fc700abb68a982ade1.png)
电气二次回路的接线编号原则一、起始编号原则:1.电缆和导线:电缆和导线的起始编号通常是根据电气图纸上的符号或图例确定的,并按照设备和元件的位置、功能和电气特性编排。
2.设备和元件:各种设备和元件的起始编号按照其所在电气图纸上的位置父子规则逐级编号,以便于标识和区分。
二、编码规则:1.设备和元件类型:在电气图纸上,根据设备和元件的类型,如开关、插座、灯具等,分别采用不同的字母编码,以便于分类和标识。
2.设备和元件位置:在电气图纸上,根据设备和元件的位置分区,使用行号和列号的形式进行编码,行号代表设备和元件所在的垂直位置,列号表示设备和元件所在的水平位置。
3.设备和元件功能:在电气图纸上,根据设备和元件的功能不同,使用不同的数字进行编码,例如,开关可以使用数字1表示,插座可以使用数字2表示。
4.设备和元件电气特性:在电气图纸上,根据设备和元件的电气特性不同,使用不同的字母进行编码,例如,正常工作状态下的元件可以使用字母N表示,故障状态下的元件可以使用字母F表示。
三、示例说明:以一个简单的室内照明系统为例,具体说明电气二次回路的接线编号原则。
1.设备和元件类型编码:开关使用字母S表示,插座使用字母P表示,灯具使用字母L表示。
2.设备和元件位置编码:a.照明回路1位置编码:第1行第1列,用S1表示;第1行第2列,用L1表示;b.照明回路2位置编码:第2行第1列,用S2表示;第2行第2列,用L2表示;c.插座回路位置编码:第3行第1列,用S3表示;第3行第2列,用P1表示。
3.设备和元件功能编码:开关使用数字1表示,插座使用数字2表示,灯具使用数字3表示。
4.设备和元件电气特性编码:正常工作状态使用字母N表示。
根据以上原则,可以得到电气二次回路的接线编号为:1.照明回路1接线编号:S1N,L1N;2.照明回路2接线编号:S2N,L2N;3.插座回路接线编号:S3N,P1N。
以上是电气二次回路的接线编号原则的基本内容和示例说明。
电气二次回路的接线编号原则
![电气二次回路的接线编号原则](https://img.taocdn.com/s3/m/efc23171590216fc700abb68a98271fe910eafde.png)
电气二次回路的接线编号原则1.一般原则:接线编号应遵循清晰、规范、有序的原则,以便于维护和检修。
同时,接线编号的大小写应一致,字体应清晰可辨,避免使用容易混淆的字母和数字。
2.起始设备编号:电气二次回路通常从一些起始设备开始,如变压器、发电机等。
起始设备的接线编号应以该设备的缩写或代号作为前缀,并连续编号。
例如,一个起始设备缩写为TX,则其接线编号可以为TX1、TX2、TX3等。
3.分支电缆编号:若二次回路中存在分支电缆,则其接线编号可以添加一个数字后缀以区分不同的分支。
例如,一些分支电缆的接线编号为TX1-A,则其他分支的接线编号可以为TX1-B、TX1-C等。
如果需要更详细的编号,可以再添加一个字母后缀,如TX1-A1、TX1-A2等。
4.末端设备编号:每个二次回路都有一个或多个末端设备,如电动机、灯具等。
末端设备的接线编号可以以D作为前缀,并连续编号。
例如,一些末端设备的接线编号可以为D1、D2、D3等。
5.控制信号编号:在二次回路中,可能存在需要进行控制的信号,如继电器、开关等。
控制信号的接线编号可以以C作为前缀,并连续编号。
例如,一些控制信号的接线编号可以为C1、C2、C3等。
6.信号地编号:信号地是重要的参考点,用于连接所有信号回路的公共地点。
信号地的接线编号可以以G作为前缀,并连续编号。
例如,信号地的接线编号可以为G1、G2、G3等。
7.系统地编号:系统地是电源回路和信号回路的公共地点,用于连接所有系统回路的公共地点。
系统地的接线编号可以以S作为前缀,并连续编号。
例如,系统地的接线编号可以为S1、S2、S3等。
总结起来,电气二次回路的接线编号原则可以通过起始设备编号、分支电缆编号、末端设备编号、控制信号编号、信号地编号和系统地编号等方法进行。
这样能够清晰地标识和区分各个回路以及回路中的不同设备和信号,方便维修和维护工作的进行。
同时,应该注意接线编号的规范性和可读性,以避免混淆和错误。
二次接地线标准要求
![二次接地线标准要求](https://img.taocdn.com/s3/m/4f76c0368f9951e79b89680203d8ce2f00666514.png)
二次接地线标准要求
二次接地线是一种用来保护电气设备和人身安全的重要设备。
根据相关标准要求,二次接地线需要满足以下几个方面的标准要求。
首先,二次接地线的导体截面积要足够。
根据国家标准,一般情况下,二次接地线的导体截面积应不小于16平方毫米。
这是为了确保二次接地线能够承受足够的电流,以便快速将电流引入地下,降低电气设备发生漏电等问题的风险。
其次,二次接地线的材质也需符合标准要求。
一般来说,二次接地线应选用优质的铜材料,以确保其导电性能和耐腐蚀性能。
此外,二次接地线的导体表面应保持干燥清洁,避免出现氧化等情况,影响导电效果。
此外,二次接地线应布设在电气设备边缘,以确保接地电阻尽可能小。
在布设过程中,应避免与其他金属结构物产生重复接地,以避免接地电阻增大。
同时,还需要注意二次接地线的接地点要连接到可靠的地线或接地体,确保接地导体与地线之间无间隙,并采取良好的焊接或连接方式。
最后,二次接地线的敷设应符合标准的安全要求。
敷设过程中,应注意避开其他电气线路,并按照相关安全规定保持足够的安全距离。
在敷设过程中还应避免出现施工缺陷,例如线路损伤、接头接缝不牢固等问题,以确保二次接地线能够正常运行。
总结起来,二次接地线的标准要求包括导体截面积足够、材质优质、敷设位置合适、连接可靠、敷设过程安全等方面。
遵循这些标准要求能够有效保障电气设备的使用安全,减少电气事故的风险。
电气控制柜二次回路布线工艺(二)2024
![电气控制柜二次回路布线工艺(二)2024](https://img.taocdn.com/s3/m/8a64e421571252d380eb6294dd88d0d233d43c89.png)
电气控制柜二次回路布线工艺(二)引言:电气控制柜二次回路布线工艺是在电气控制系统中至关重要的环节,它涉及到电气控制柜内部各个元器件的正确连接和布线方式。
本文将从五个大点出发,详细阐述电气控制柜二次回路布线工艺的相关内容。
一、合理规划布线路径1. 根据电气控制柜的功能和布局确定布线路径。
2. 考虑电气控制柜内元器件的连接关系,合理划分布线区域。
3. 避免布线路径交叉,减少信号干扰和电磁干扰的发生。
二、选择适当的导线和接线端子1. 根据电气控制柜的功率和电流要求选择合适的导线。
2. 选择品质可靠、安全性好的接线端子。
3. 采用正确的接线方法,确保导线与接线端子之间的牢固连接。
三、正确连接元器件1. 根据电气控制柜的功能要求,正确连接开关、继电器、断路器等元器件。
2. 注意元器件的输入端和输出端,避免接反。
3. 使用正确的连接方法,确保连接稳定可靠,避免短路和接触不良现象。
四、细致标注和整理布线1. 细致标注导线的编号和终端接线图,方便日后维护和排查故障。
2. 使用整洁的导线束整理,避免导线乱纷纷、绕在一起的现象。
3. 注意导线的长度和弯曲度,避免拉扯和损坏。
五、进行安全检测和调试1. 在布线完成后,进行全面的安全检测,确保电气控制柜内部没有短路、接触不良等问题。
2. 进行电气参数的调试,保证电气控制柜的正常运行。
3. 在调试过程中,记录关键参数和调整过程,方便以后的维护和改进。
总结:电气控制柜二次回路布线工艺的正确实施,对保证电气控制系统的稳定性和可靠性至关重要。
合理规划布线路径、选择适当的导线和接线端子、正确连接元器件、细致标注和整理布线,以及进行安全检测和调试,都是保证布线工艺质量的关键步骤。
通过遵循这些原则,可以提高电气控制柜的使用寿命,减少故障发生的可能性。
二次接地线标准要求
![二次接地线标准要求](https://img.taocdn.com/s3/m/a2884cc8690203d8ce2f0066f5335a8102d266e0.png)
二次接地线标准要求二次接地线(secondary grounding wire)是一种用于保护电气设备和人身安全的电气设备。
它是与主要接地系统相连接的低电阻路径。
二次接地线的主要功能是将电气设备的金属外壳、框架和其他可触及部分与大地接触,以便通过接地线将故障电流迅速引入大地。
以下是二次接地线的一些标准要求。
1. 适当尺寸和材料:二次接地线应根据电气设备的额定电流和电压确定适当的尺寸和材料。
根据设计和规范,通常使用铜线作为二次接地线的材料,因为它具有良好的导电性和耐腐蚀性。
线径和横截面积应根据设备的负荷和电流容量进行计算,并满足国家和地方电气规范的要求。
2. 接地点位置:二次接地线的接地点应位于设备的金属外壳或框架的最低点,以确保故障电流能够迅速通过接地点引入大地。
接地点还应与主要接地系统连接,以提供直接路径到大地。
3. 连接接地线:二次接地线应通过良好的接触面连接到设备的金属外壳或框架。
这可以通过使用螺栓、螺母或焊接来实现。
连接件应具有足够的机械强度和导电性能,以确保牢固可靠的接地。
4. 接地电阻测试:安装二次接地线后,应进行接地电阻测试以确保接地线的有效性。
测试应根据国家和地方的规范进行,通常是使用接地电阻测试仪进行测量。
电流注入接地系统,然后测量电流和电压,计算接地电阻。
这个值应满足规范要求,通常在一定范围内。
5. 二次接地线保护:为了保护二次接地线免受损坏,通常需要采取一些防护措施。
对于暴露在室外或易受机械损坏的接地线,可以使用地下埋设管道或提供护套来保护接地线。
此外,接地点和连接件应进行定期检查,以确保没有松动或腐蚀。
6. 标记和文档:对于每个设备,应在设备本身或附近适当的位置标明二次接地线的存在。
此外,还应编写相关的文件记录,包括接地线的规格和安装信息。
除了上述要求,还应参考国家和地方的电气规范以及相关的行业标准,例如国际电工委员会(IEC)和美国电气工程师协会(IEEE)发布的标准,以确保二次接地线的安全性和可靠性。
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92
![电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92](https://img.taocdn.com/s3/m/8b759eeb4b73f242336c5fc9.png)
电气装置安装工程盘、柜及二次回路结线施工及验收规范(gb50171-92)第一章总则第二章盘、柜的安装第三章盘、柜上的电器安装第四章二次回路结线第五章工程交接验收附录一本规范用词说明第一章总则第1.0.1条为保证盘、柜装置及二次回路结线安装工程的施工质量,促进工程施工技术水平的提高,确保盘、柜装置及二次回路安全运行,制订本规范。
第1.0.2条本规范适用于各类配电盘、保护盘、控制盘、屏、台、箱和成套柜等及其二次回路结线安装工程的施工及验收。
第1.0.3条盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工。
第1.0.4条盘、柜等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施,必要时可将装置性设备和易损元件拆下单独包装运输。
当产品有特殊要求时,尚应符合产品技术文件的规定。
第1.0.5条盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所。
对有特殊保管要求的装置性设备和电气元件,应按规定保管。
第1.0.6条采用的设备和器材,必须是符合国家现行技术标准的合格产品,并有合格证件。
设备应有铭牌。
第1.0.7条设备和器材到达现场后,应在规定期限内作验收检查,并应符合下列要求:一、包装及密封良好。
二、开箱检查型号、规格符合设计要求,设备无损伤,附件、备件齐全。
三、产品的技术文件齐全。
四、按本规范要求外观检查合格。
第1.0.8条施工中的安全技术措施,应符合本规范和国家现行有关安全技术标准及产品技术文件的规定。
第1.0.9条与盘、柜装置及二次回路结线安装工程有关的建筑工程的施工,应符合下列要求:一、与盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑工程质量,应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时,尚应满足其要求。
二、设备安装前建筑工程应具备下列条件:1.屋顶、楼板施工完毕,不得渗漏;2.结束室内地面工作,室内沟道无积水、杂物;3.预埋件及预留孔符合设计要求,预埋件应牢固;4.门窗安装完毕;5.进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。
XX电工设备厂配电箱一次及二次配线规定(2023年)
![XX电工设备厂配电箱一次及二次配线规定(2023年)](https://img.taocdn.com/s3/m/7697209a81eb6294dd88d0d233d4b14e85243e9f.png)
XX电工设备厂配电箱一次及二次配线规定1、配电箱内与电器元件连接的导线如为多芯铜软线时将线盘圈后压接铜线鼻子。
如为多芯铜线时采用套管线鼻压接。
与电度表连接的导线采用单股铜芯导线。
、所有配电箱使用的电器元气件严格按照电气设计系统图要求制作。
所有过路箱按照电缆进线规格预留电缆T接端子,终端箱按照电缆进线规格预留电缆接线空间。
复核所有进出线开关(断路器、隔离开关等)端子与招标人提供系统图进出线电缆端子压接匹配情况,若进出线开关(断路器、隔离开关等)端子过小,在配电箱(柜)内设同等规格母排将端子外引,保证进出线电缆与进出线开关可以良好匹配压接。
当工程采用矿物绝缘耐火电缆时,将考虑配电箱(柜)内的进线、出线、接线及塑壳开关、铜排接线连接的空间距离尺寸要求,保证安装空间。
2、单相用电设备均匀分配在三相线路上,使三相负荷尽可能平衡。
电气安装板后的配线排列整齐,用尼龙绑带绑扎成束或敷于专用线槽内,并卡固在板后或柜内安装架处。
配线留有适当余度。
3、配电箱(柜)所装各种开关及断路器当处于断开状态时可动部分不带电,垂直安装时上端接电源下端接负荷。
水平安装时左端接电源右端接负荷(面对配电装置)。
所有的配电箱按进、出电缆条数截面设计母排、电缆卡箍位置、电缆安装空间及进出线位置。
出线断路器与电气干线单独连接,不采用导线套接,开关进线端预留配套压线端子。
4、各箱柜的二次线与一次线严格分开不混在一起,配电箱一次线电气连线与电气元件连接处带电裸露部分不超过Imm,且电线切口平整,线口处需加分色分相彩色护套,护口齐整,布线平直整齐。
4、二次线按控制原理图做好标记;其中双电源互投箱可实现手动及自动两种功能。
不同截面的2根导线不压接在同一端子上。
配电箱(柜)内的电源指示灯应接在总开关前侧。
指示灯采用图纸给定规格的指示灯。
指示灯及按钮的颜色根据其用途按GB2682-81"电工成套装置中指志灯和按钮的颜色”的规定选择。
5、配电箱上装有计量仪表、互感器及继电器时其二次配线使用铜芯绝缘电线,其截面保证不小于:电流回路2.5mm2,电压回路1.5mm2导线。
二次线接线操作流程及注意事项
![二次线接线操作流程及注意事项](https://img.taocdn.com/s3/m/b52e8b46b42acfc789eb172ded630b1c58ee9b7e.png)
二次线接线操作流程及注意事项
二次线接线是指在电气安装中,将二次电流较小的电缆或导线连接到电气设备或仪表的操作过程。
以下是二次线接线的一般操作流程和注意事项:
操作流程:
1. 确认电气设备或仪表的二次线接线点,并了解电缆或导线的规格和要求。
2. 准备所需的工具和材料,例如剥线钳、螺丝刀、绝缘套管等。
3. 关闭电气设备或仪表的电源,并确保工作区域安全。
4. 使用剥线钳剥去电缆或导线两端的绝缘层,露出足够的导体长度。
5. 根据接线要求,将电缆或导线连接到设备或仪表的接线端子上。
通常需要使用螺丝刀或压线钳将导体固定在端子上,并确保连接牢固可靠。
6. 确认所有接线完成后,检查接线处是否有松动、短路或接触不良等问题。
7. 如果一次线和二次线共用同一电缆或导线,确保进行正确的分线,以避免干扰或故障。
注意事项:
1. 在进行二次线接线之前,务必断开电气设备或仪表的电源,确保自身安全。
2. 仔细阅读电气设备或仪表的操作说明书,了解正确的接线方式和要求。
3. 使用适当的工具和方法进行剥线,避免损坏导体或导致绝缘层不足。
4. 在接线过程中,注意导体之间的正确连接顺序,确保接线端子没有松动或松脱。
5. 检查所有接线处的绝缘情况,确保没有裸露的导体或杂散导电物质。
6. 进行接线之前,检查电缆或导线的规格和额定电流是否符合设备或仪表的要求。
7. 完成接线后,进行必要的测试和验收,确保接线正确并符合设计要求。
请注意,以上提供的是一般性的操作流程和注意事项,具体的二次线接线操作可能会因不同的设备、环境和要求而有所不同。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

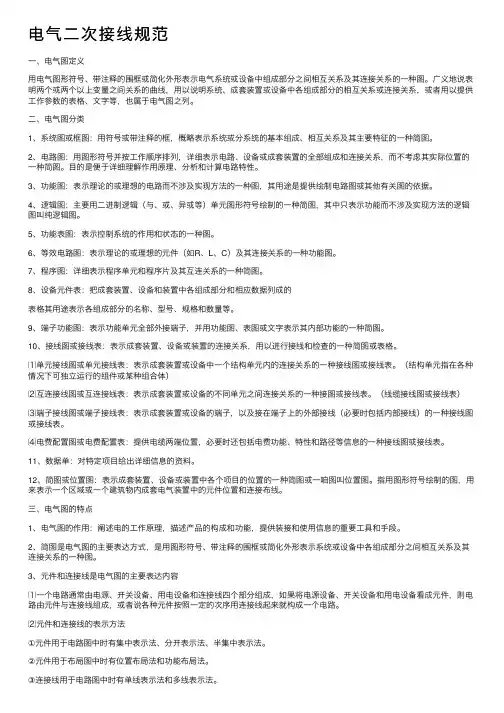

一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。
⑷电费配置图或电费配置表:提供电缆两端位置,必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单:对特定项目给出详细信息的资料。
12、简图或位置图:表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。
指用图形符号绘制的图,用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。
三、电气图的特点1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号(或项目代号)是电气图的主要组成部分。
一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。
一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。
四、电气图用图形符号1、图形符号的含义:用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号:表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素:它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号。
⑶、限定符号:用以提供附加信息的一种加在其他符号上的符号。
它一般不能单独使用,但一般符号有时也可用作限定符号。
限定符号的类型:①、电流和电压的种类:如交、直流电,交流电中频率的范围,直流电正、负极,中性线、中性线等。
②、可变性:可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质,如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的,如滑线电阻器的阻值是借外部手段来调节的。
③、力和运动的方向:用实心箭头符号表示力和运动的方向。
④、流动方向:用开口箭头符号表示能量、信号的流动方向。
⑤、特性量的动作相关性:它是指设备、元件与速写值或正常值等相比较的动作特性,通常的限定符号是>、<、=、≈等。
⑥、材料的类型:可用化学元素符号或图形作为限定符号。
⑦、效应或相关性:指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。
分别采用不同的附加符号加在元器件一般符号上,表示被加符号的功能和特性。
限定符号的应用使得图形符号更具有多样性。
⑷、方框符号:表示元件、设备等的组合及其功能,既不给出元件、设备的细节,也不考虑所有连接的一种简单图形符号。
3、图形符号的分类⑴、导线和连接器件:各种导线、接线端子和导线的连接、连接器件、电缆附件等。
⑵、无源元件:包括电阻器、电容器、电感器等。
⑶半导体管和电子管:包括二极管、三极管、晶闸管、电子管、辐射探测器等。
⑷电能的发生和转换:包括绕组、发电机、电动机、变压器、变流器等。
⑸开关、控制和保护装置:包括触点(触头)、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
⑹测量仪表、灯和信号器件:包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
⑺电信交换和外围设备:包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。
⑻电信传输:包括通信电路、天线、无线电台及各种电信传输设备。
⑼电力、照明和电信布置:包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。
适用于电力、照明和电信系统和平面图。
⑽二进制逻辑单元:包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
⑾模拟单元:包括函数器、坐标转换器、电子开关等。
4、常用图形符号应用的说明⑴、所有的图形符号,均由按无电压、无外力作用的正常状态示出。
⑵、在图形符号中,某些设备元件有多个图形符号,有优选形、其他形,形式1、形式2等。
选用符号的遵循原则:尽可能采用优选形;在满足需要的前提下,尽量采用最简单的形式;在同一图号的图中使用同一种形式。
⑶、符号的大小和图线的宽度一般不影响符号的含义,在有些情况下,为了强调某些方面或者为了便于补充信息,或者为了区别不同的用途,允许采用不同大小的符号和不同宽度的图线。
⑷、为了保持图面的清晰,避免导线弯折或交叉,在不致引起误解的情况下,可以将符号旋转或成镜象放置,但此时图形符号的文字标注和指示方向不得倒置。
⑸、图形符号一般都画有引线,但在绝大多数情况下引线位置仅用作示例,在不改变符号含义的原则下,引线可取不同的方向。
如引线符号的位置影响到符号的含义,则不能随意改变,否则引起岐义。
⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号,但组合符号是有限的。
若某些特定装置或概念的图形符号在标准中未列出,允许通过已规定的一般符号,限定符号和符号要素适当组合,派生出新的符号。
⑺、符号绘制:电气图用图形符号是按网格绘制出来的,但网格未随符号示出。
五、电气设备用图形符号1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。
主要适用于各种类型的电气设备或电气设备部件上,使得操作人员其用途和操作方法,也可用于安装或移动电气设备的场合,诸如禁止、警告、规定或限制等就注意的事项。
2、电气设备用图形符号的用途:识别、限定、说明、命令、警告、指示。
3、设备用图形符号须按一定比例绘制。
含义明确,图形简单、清晰、易于理解、易于辩认和识别。
六、电气技术中的文字符号1、电气技术中的文字符号分基本文字符号和辅助文字符号。
基本文字符号分单字母符号和双字母符号。
2、单字母符号:用拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示。
如R为电阻器,Q为电力电路的开关器件类等。
3、双字母符号:表示种类的单字母与另一字母组成,其组合型式以单字母符号在前,另一个字母在后的次序列出。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母,或常用缩略语,或约定俗成的习惯用字母。
4、辅助文字符号:表示电气设备、装置和元器件以及线路的功能、状态和牲的,通常也是由英文单词的前一两个字母构成。
它一般放在基本文字符号后边,构成组合文字符号。
5、补充文字符号的原则:⑴、在不违背前面所述原则的基础上,可采用国际标准中规定的电气技术文字符号。
⑵、在优先采取规定的单字母符号,双字母符号和辅助文字符号的前提下,可补充有关的双字母符号和辅助文字符号。
⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。
同一设备若有几种名称时,应选用其中一个名称。
当设备名称、功能、状态或特征为一个英文单词时,一般采用该单词的第一位字母构成文字符号,需要时也可用前两位字母,或前两个音节的首位字母,或采用常用缩略语或约定俗成的习惯用法构成;当设备名称、功能、状态或牲为二个或三个英文单词时,一般采用该二个或三个音讯的第一位字母,或采用常用缩略语或约定俗成的习惯用法构成文字符号。
⑷、因I、O易同于1和0混淆,因此,不允许单独作为文字符号使用。
七、电气技术中的项目代号1、项目代号:用以识别图、表图、表格中和设备上的项目种类,并提供项目的层次关系、实际位置等信息的一种特定的代码。
2、通达项目代号可以将不同的图或其他技术文件上的项目(软件)与实际设备中的该项目(硬件)一一对应和联系在一起。
3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号,按照一定规则组合而成的代码。
一个完整的项目代号含有四个代号段:高层代号段,其前缀符号为“=”;种类代号段,前缀符号为“-”;位置代号段,其前缀符号为“+”;端子代号段,其前缀符号为“:”。
