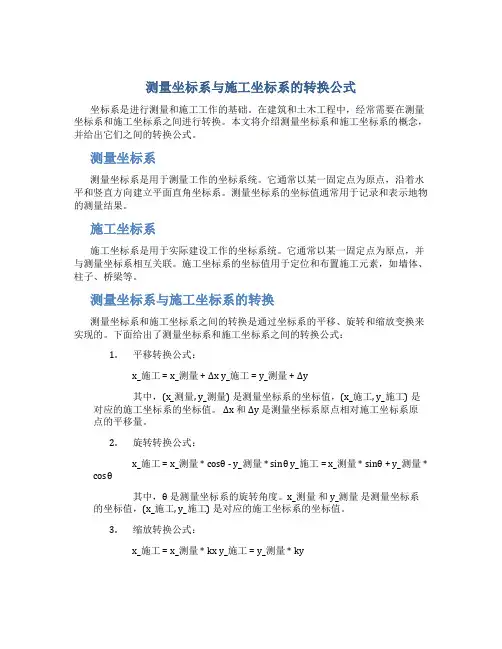

测量坐标系与施工坐标系的转换公式

测量坐标系与施工坐标系的转换公式坐标系是进行测量和施工工作的基础。

在建筑和土木工程中，经常需要在测量坐标系和施工坐标系之间进行转换。

本文将介绍测量坐标系和施工坐标系的概念，并给出它们之间的转换公式。

测量坐标系测量坐标系是用于测量工作的坐标系统。

它通常以某一固定点为原点，沿着水平和竖直方向建立平面直角坐标系。

测量坐标系的坐标值通常用于记录和表示地物的测量结果。

施工坐标系施工坐标系是用于实际建设工作的坐标系统。

它通常以某一固定点为原点，并与测量坐标系相互关联。

施工坐标系的坐标值用于定位和布置施工元素，如墙体、柱子、桥梁等。

测量坐标系与施工坐标系的转换测量坐标系和施工坐标系之间的转换是通过坐标系的平移、旋转和缩放变换来实现的。

下面给出了测量坐标系和施工坐标系之间的转换公式：1.平移转换公式：x_施工 = x_测量+ Δx y_施工 = y_测量+ Δy其中，(x_测量, y_测量) 是测量坐标系的坐标值，(x_施工, y_施工) 是对应的施工坐标系的坐标值。

Δx 和Δy 是测量坐标系原点相对施工坐标系原点的平移量。

2.旋转转换公式：x_施工 = x_测量* cosθ - y_测量* sinθ y_施工 = x_测量* sinθ + y_测量 * cosθ其中，θ 是测量坐标系的旋转角度。

x_测量和 y_测量是测量坐标系的坐标值，(x_施工, y_施工) 是对应的施工坐标系的坐标值。

3.缩放转换公式：x_施工 = x_测量 * kx y_施工 = y_测量 * ky其中，kx 和 ky 是测量坐标系的缩放系数。

x_测量和 y_测量是测量坐标系的坐标值，(x_施工, y_施工) 是对应的施工坐标系的坐标值。

根据具体的应用场景，可以根据需要组合上述转换公式来实现测量坐标系到施工坐标系的转换。

例如，在实际施工过程中，可能需要先对测量坐标系进行平移和旋转变换，然后再进行缩放变换。

总结本文介绍了测量坐标系和施工坐标系的概念，并给出了它们之间的转换公式。

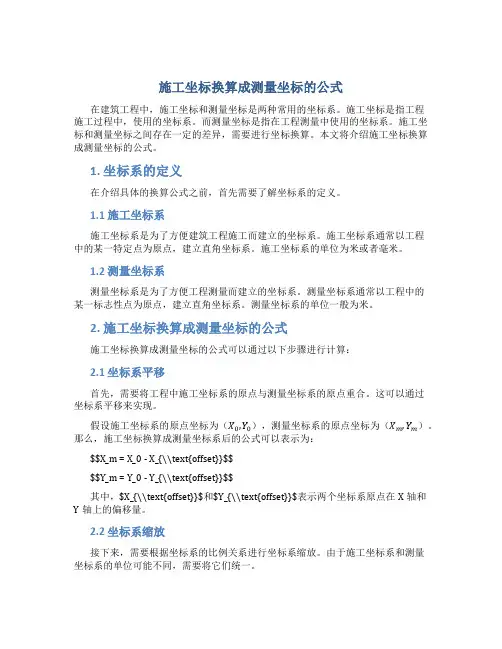

施工坐标换算成测量坐标的公式

施工坐标换算成测量坐标的公式在建筑工程中，施工坐标和测量坐标是两种常用的坐标系。

施工坐标是指工程施工过程中，使用的坐标系。

而测量坐标是指在工程测量中使用的坐标系。

施工坐标和测量坐标之间存在一定的差异，需要进行坐标换算。

本文将介绍施工坐标换算成测量坐标的公式。

1. 坐标系的定义在介绍具体的换算公式之前，首先需要了解坐标系的定义。

1.1 施工坐标系施工坐标系是为了方便建筑工程施工而建立的坐标系。

施工坐标系通常以工程中的某一特定点为原点，建立直角坐标系。

施工坐标系的单位为米或者毫米。

1.2 测量坐标系测量坐标系是为了方便工程测量而建立的坐标系。

测量坐标系通常以工程中的某一标志性点为原点，建立直角坐标系。

测量坐标系的单位一般为米。

2. 施工坐标换算成测量坐标的公式施工坐标换算成测量坐标的公式可以通过以下步骤进行计算：2.1 坐标系平移首先，需要将工程中施工坐标系的原点与测量坐标系的原点重合。

这可以通过坐标系平移来实现。

假设施工坐标系的原点坐标为（X0,Y0），测量坐标系的原点坐标为（X m,Y m）。

那么，施工坐标换算成测量坐标系后的公式可以表示为：$$X_m = X_0 - X_{\\text{offset}}$$$$Y_m = Y_0 - Y_{\\text{offset}}$$其中，$X_{\\text{offset}}$和$Y_{\\text{offset}}$表示两个坐标系原点在X轴和Y轴上的偏移量。

2.2 坐标系缩放接下来，需要根据坐标系的比例关系进行坐标系缩放。

由于施工坐标系和测量坐标系的单位可能不同，需要将它们统一。

假设施工坐标系的单位为m，测量坐标系的单位为cm，那么，对施工坐标进行换算后的公式可以表示为：$$X_m = \\frac{X_m}{100}$$$$Y_m = \\frac{Y_m}{100}$$2.3 坐标系旋转有时，施工坐标系和测量坐标系之间可能存在旋转关系。

这时，需要进行坐标系的旋转。

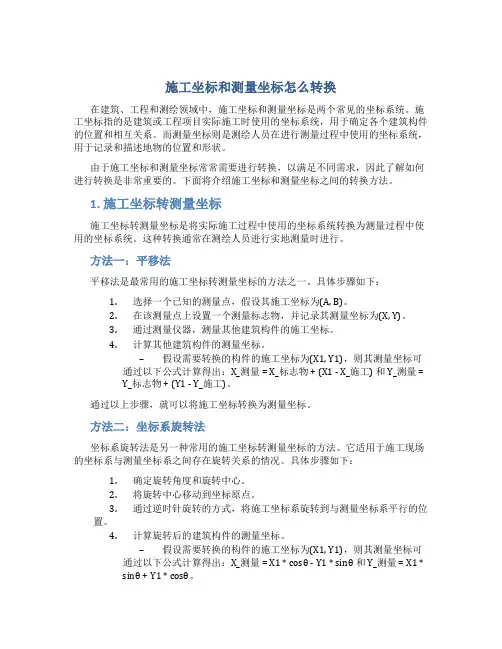

施工坐标和测量坐标怎么转换

施工坐标和测量坐标怎么转换在建筑、工程和测绘领域中，施工坐标和测量坐标是两个常见的坐标系统。

施工坐标指的是建筑或工程项目实际施工时使用的坐标系统，用于确定各个建筑构件的位置和相互关系。

而测量坐标则是测绘人员在进行测量过程中使用的坐标系统，用于记录和描述地物的位置和形状。

由于施工坐标和测量坐标常常需要进行转换，以满足不同需求，因此了解如何进行转换是非常重要的。

下面将介绍施工坐标和测量坐标之间的转换方法。

1. 施工坐标转测量坐标施工坐标转测量坐标是将实际施工过程中使用的坐标系统转换为测量过程中使用的坐标系统。

这种转换通常在测绘人员进行实地测量时进行。

方法一：平移法平移法是最常用的施工坐标转测量坐标的方法之一。

具体步骤如下：1.选择一个已知的测量点，假设其施工坐标为(A, B)。

2.在该测量点上设置一个测量标志物，并记录其测量坐标为(X, Y)。

3.通过测量仪器，测量其他建筑构件的施工坐标。

4.计算其他建筑构件的测量坐标。

–假设需要转换的构件的施工坐标为(X1, Y1)，则其测量坐标可通过以下公式计算得出：X_测量 = X_标志物 + (X1 - X_施工) 和 Y_测量 =Y_标志物 + (Y1 - Y_施工)。

通过以上步骤，就可以将施工坐标转换为测量坐标。

方法二：坐标系旋转法坐标系旋转法是另一种常用的施工坐标转测量坐标的方法。

它适用于施工现场的坐标系与测量坐标系之间存在旋转关系的情况。

具体步骤如下：1.确定旋转角度和旋转中心。

2.将旋转中心移动到坐标原点。

3.通过逆时针旋转的方式，将施工坐标系旋转到与测量坐标系平行的位置。

4.计算旋转后的建筑构件的测量坐标。

–假设需要转换的构件的施工坐标为(X1, Y1)，则其测量坐标可通过以下公式计算得出：X_测量= X1 * cosθ - Y1 * sinθ 和 Y_测量 = X1 *sinθ + Y1 * cosθ。

–其中，θ表示旋转角度。

通过以上步骤，就可以将施工坐标转换为测量坐标。

施工坐标与测量坐标的换算有哪几种方法

施工坐标与测量坐标的换算有哪几种方法在工程建设领域，施工坐标与测量坐标是两个常用的坐标系统。

施工坐标通常用于指导施工作业，而测量坐标则用于测量和记录实际地理位置。

在实际工作中，经常需要进行施工坐标与测量坐标之间的换算。

下面将介绍几种常见的换算方法。

1. 坐标转换法坐标转换法是最常用的施工坐标与测量坐标换算方法之一。

该方法通过坐标系之间的线性变换关系，将施工坐标转换为测量坐标。

需要注意的是，坐标转换法需要有已知的参考点，并且参考点的坐标在两个坐标系中是已知的。

通过测量这些参考点在两个坐标系中的坐标，可以建立转换参数，再根据转换参数将施工坐标转换为测量坐标。

2. 矩阵变换法矩阵变换法是另一种常用的施工坐标与测量坐标换算方法。

该方法通过矩阵运算将施工坐标转换为测量坐标。

具体步骤包括建立坐标转换矩阵、计算矩阵的逆矩阵以及矩阵乘法运算。

通过这一系列运算，可以将施工坐标转换为测量坐标。

需要注意的是，矩阵变换法也需要有已知的参考点，并且参考点的坐标在两个坐标系中是已知的。

3. 转角测量法转角测量法是一种基于测量方位角的换算方法。

方位角是指物体或点相对于某一参考方向的角度。

在转角测量法中，先测量施工坐标系和测量坐标系中的方位角，并记录下来。

然后根据两个方位角的差值，求得转角。

最后根据转角和已知参考点的坐标，通过三角函数的计算，将施工坐标转换为测量坐标。

4. 公式换算法公式换算法是一种基于数学公式的换算方法。

通过已知的数学公式，将施工坐标与测量坐标进行相互转换。

具体的换算公式根据不同的坐标系和工程要求而定，可以是简单的线性变换公式，也可以是复杂的非线性变换公式。

使用公式换算法的关键是找到适合的公式，并确保公式的准确性和可靠性。

5. 特殊换算法除了上述常见的换算方法之外，根据具体的工程要求，还可以使用一些特殊的换算方法。

这些特殊的换算方法通常与特定的应用领域相关，比如大地坐标系到平面坐标系的换算、高斯投影坐标系到经纬度坐标系的换算等。

施工坐标(A,B)与大地测量坐标(X,Y)之间的几种换算方法

应用.交通出版社,1992,3
f审稿人高级工程师杨秀田l
I收稿日期1997--10--14)』
计算机图形
D
理
处
预糍
濑
通但
中的某一点<可用捕捉>]
627599.25.559l2.63
取该点的坐标值d0,O>;[给定参考点
在新坐标系中的坐标]
500.00,500.00
输入+B轴旋转角度(定义+轴角
度):一17.
[给定新建坐标系(AB坐标系)与原坐标
系(XY坐标系)水平轴之间的旋转角<逆
时针为正>];
调换一下计算机提供的纵横轴值,即可
得点D的XY坐标(55920.86,627449.40).
该方法对各数据不进行任何的预处理,
直接机械地将相关数据输入计算中,完全由
计算机软件来完成换算.若本身是用GPCAD
软件设计出图,已设置好新坐标系,直接用步
骤(5)就可得出换算结果,很是方便简单.但
其局限性也是显而易见的——要购有GP-
X一55912,63+(464—5O0)coS(一17)
+(354,10--500)sin(一17)
一
55912.63(一36)×cos(一17)
+(一145.9)×sin(一17)
=
55912,63—34.427+42.657
=55920.86
r=627599.45一(464—500)sin(一17)
XY坐标系)与数学笛卡尔直角坐标系(或计
算机图形处理器)的纵横轴是不匹配的(图
3).工程图纸上的点(,B)(或(,))对应于

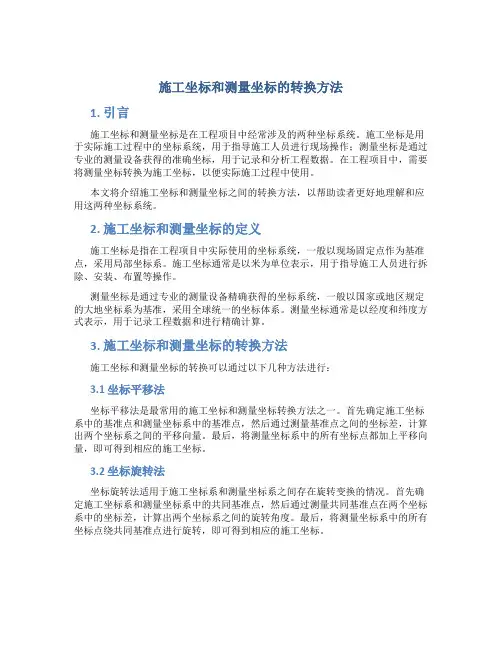

施工坐标和测量坐标怎么转换出来
