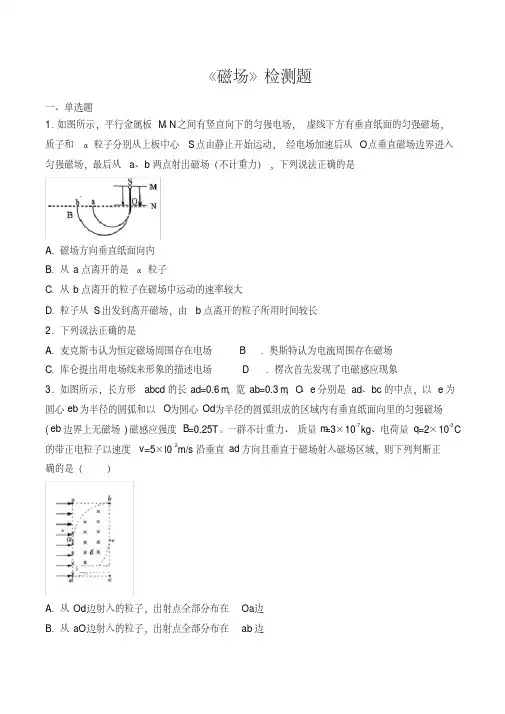

人教版高中物理选修3-1第三章《磁场》检测题(包含答案)
A．质谱仪是分析同位素的重要工具 B．速度选择器中的磁场方向垂直纸面向内 C．能通过的狭缝 P 的带电粒子的速率等于 E/B D．粒子打在胶片上的位置越靠近狭缝 P，粒子的比荷越小 15．如图所示，在倾角为 的光滑斜面上，垂直纸面放置一根长为 ，质量为 的直导体棒。 当导体棒中的电流 垂直纸面向里时， 欲使导体棒静止在斜面上， 可加平行纸面的匀强磁场中， 下列有关磁场的描述中正确的是 :( )
A．N减小， f 不变 B ．N减小， f 增大 C ．N、f 都增大 D ．N 增大， f 减小
6．如图所示， 半径为 R 的圆形区域里有磁感应强度大小为 B、方向垂直纸面向里的匀强磁场，
M、N是磁场边界上两点且 M、N 连线过圆心，在 M点有一粒子源，可以在纸面内沿各个方向向
磁场里发射质量为 m、电荷量为 q、速度大小均为 v qBR 的带正电粒子，不计粒子的重力， 2m
《磁场》检测题
一、单选题 1．如图所示，平行金属板 M、N 之间有竖直向下的匀强电场， 虚线下方有垂直纸面的匀强磁场， 质子和 α 粒子分别从上板中心 S 点由静止开始运动， 经电场加速后从 O点垂直磁场边界进入 匀强磁场，最后从 a、b 两点射出磁场（不计重力） ，下列说13．在光滑水平绝缘的足够大的桌面上建立 xoy 坐标系， 空间有竖直向下的匀强磁场， 磁感应
强度大小为 B0，有两个完全相同的质量为 m的带正电小球 A、B 分别位于 y 轴上纵坐标为 y2、
y1的位置，电荷量都为 q，两个小球都以垂直于 y 轴、大小为 v 的速度同时射入磁场。如图所
示 ( 两球若发生碰撞只能是弹性正碰 ) ，要让 B 球到 (0 ， y2) 处，那 y2 –y1 可能的值为
确的是（ ）
A．从 Od边射入的粒子，出射点全部分布在 Oa边 B．从 aO边射入的粒子，出射点全部分布在 ab 边
高中物理选修3-1第三章：磁场 单元测试(含解析)
高中物理选修3-1第三章：磁场单元测试一、单选题（本大题共10小题）1.如图所示，当导线中通有电流时，小磁针发生偏转．这个实验说明了A. 通电导线周围存在磁场B. 通电导线周围存在电场C. 电流通过导线时产生焦耳热D. 电流越大，产生的磁场越强2.如图所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则A. ab棒不受安培力作用B. ab棒所受安培力的方向向右C. ab棒中感应电流的方向由b到aD. 螺线管产生的磁场，A端为N极3.如图所示，A，B是两个完全相同的导线环，导线环处于磁场中，环面与磁场中心垂直，穿过导线环A，B的磁通量和大小关系是A.B.C.D. 无法确定4.在磁感应强度的定义式中，有关各物理量间的关系，下列说法中正确的是A. B由F、I和L决定B. F由B、I和L决定C. I由B、F和L决定D. L由B、F和I决定5.如图，“L”型导线abc固定并垂直放置在磁感应强度为B的匀强磁场中，，ab长为l，bc长为，导线通入恒定电流I，设导线受到的安培力大小为F，方向与bc夹角为，则A. ，B. ，C. ，D. ，6.如图所示，某空间存在正交的匀强磁场和匀强电场，电场方向水平向右，磁场方向垂直纸面向里，一带电微粒由a点进入电磁场并刚好能沿ab直线向上运动。
下列说法正确的是A. 微粒一定带负电B. 微粒动能一定减小C. 微粒的电势能一定增加D. 微粒的机械能不变7.英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究，于1922年荣获了诺贝尔化学奖．若一束粒子不计重力由左端射入质谱仪后的运动轨迹如图所示，则下列说法中不正确的是A. 该束粒子带正电B. 速度选择器的上极板带正电C. 在磁场中运动半径越大的粒子，质量越大D. 在磁场中运动半径越大的粒子，比荷越小8.在匀强磁场中固定一根与磁场方向垂直的通电直导线，其中通有向纸面外的恒定电流，匀强磁场的磁感应强度为1T，以直导线为中心作一个圆，圆周上a处的磁感应强度恰好为零，则下述说法对的是A. b处磁感应强度为2T，方向水平向右B. c处磁感应强度也为零C. d处磁感应强度为，方向与匀强磁场方向成角D. c处磁感应强度为2T，方向水平向左9.如图所示，一个质量为m、带正电荷量为q的小带电体处于可移动的匀强磁场中，磁场的方向垂直纸面向里，磁感应强度为B，为了使它对水平绝缘面刚好无压力，应该A. 使磁感应强度B的数值增大B. 使磁场以速率向上移动C. 使磁场以速率向右移动D. 使磁场以速率向左移动10.半径为R的圆形区域内有垂直于纸面向里的匀强磁场；重力不计、电荷量一定的带电粒子以速度v正对着圆心O射入磁场，若粒子射入、射出磁场点间的距离为R，则粒子在磁场中的运动时间为A. B. C. D.二、填空题（本大题共5小题）11.一根长为的导线，用两根细绳悬挂着，当通以如图所示3A的电流时，则导线受到的安培力大小为，安培力的方向为______，则该处的磁感应强度B的大小是______如果该导线的长度和电流都减小一半，则该处的磁感应强度B的大小是______12.在一次实验中，一块霍尔材料制成的薄片宽、长、厚，水平放置在竖直向上的磁感应强度的匀强磁场中，bc方向通有的电流，如图所示，沿宽度产生的横向电压。

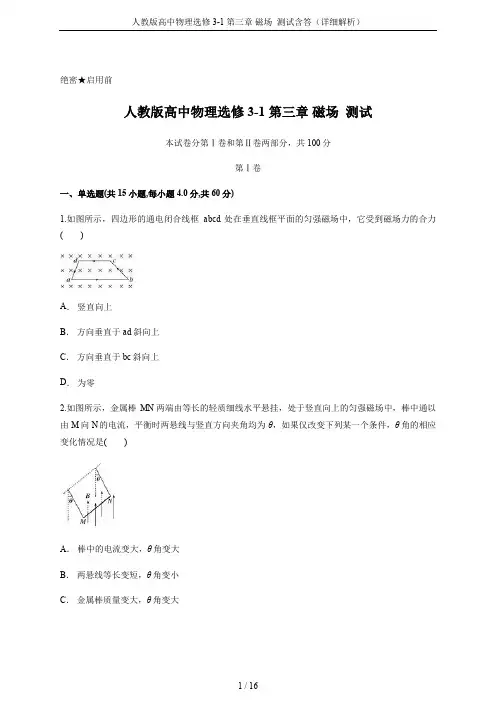

人教版高中物理选修3-1 第三章 磁场 测试含答(详细解析)
绝密★启用前人教版高中物理选修3-1 第三章磁场测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中，它受到磁场力的合力()A．竖直向上B．方向垂直于ad斜向上C．方向垂直于bc斜向上D．为零2.如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ，如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小3.如图是电磁铁工作原理的示意图，由线圈、电源、开关和滑动变阻器等器材组成，P为滑动变阻器的滑片．闭合S，铁钉被吸附起来．下列分析正确的是()A．增加线圈匝数，被吸附的铁钉减少B．调换电源正负极，铁钉不能被吸附C．P向a端移动，被吸附的铁钉增多D．P向b端移动，被吸附的铁钉增多4.如图所示，A为一水平放置的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图，当圆盘沿图中所示方向高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是()A．竖直向上B．竖直向下C．水平向里D．水平向外5.关于磁感线的描述，下列哪些是正确的()A．磁感线从磁体的N极出发到磁体的S极终止B．自由转动的小磁针放在通电螺线管内部，其N极指向螺线管的南极C．磁感线上每一点的切线方向就是该点的磁场方向D．通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆6.如图所示，在水平直导线正下方，放一个可以自由转动的小磁针. 现给直导线通以向右的恒定电流，不计其他磁场的影响，则()A．小磁针保持不动B．小磁针的N将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动7.运动电荷在磁场中受到洛伦兹力的作用，运动方向会发生偏转，这一点对地球上的生命来说有十分重要的意义．从太阳和其他星体发射出的高能粒子流，称为宇宙射线，在射向地球时，由于地磁场的存在，改变了带电粒子的运动方向，对地球起到了保护作用．如图所示为地磁场对宇宙射线作用的示意图．现有来自宇宙的一束质子流，以与地球表而垂直的方向射向赤道上空的某一点，则这束质子在进入地球周围的空间将（）A．竖直向下沿直线射向地面B．向东偏转C．向西偏转D．向北偏转8.一根通有电流强度为I的直铜棒MN，用软导线挂在磁感应强度为B的匀强磁场中，磁场方向、电流方向如图所示，此时悬线中的张力大于零而小于直铜棒的重力．下列哪些情况下，悬线中的张力可能等于零()A．不改变电流方向，适当减小电流的大小B．不改变电流方向，适当增加电流的大小C．不改变电流方向，适当减小磁感应强度BD．使原来的电流反向，适当减小磁感应强度B9.利用质谱仪可以分析同位素，如图所示，电荷量均为q的同位素碘131和碘127质量分别为m1和m2，从容器A下方的小孔S1进入电势差为U的电场，初速度忽略不计，经电场加速后从S2射出，垂直进入磁感应强度为B的匀强磁场中，最后打到照相底片D上．则照相底片上碘131和碘127与S2之间的距离之比为()A．B．C．D．10.如图所示，一足够长的直角绝缘粗糙斜面静止放置在水平地面上，一质量为m的物体从斜面顶端由静止开始下滑．现给物体带上一定量的正电荷，且保证物体所带电荷量保持不变，在空间中加入垂直纸面向里的匀强磁场，且磁感应强度B随时间逐渐增大，物体在斜面上下滑的过程中，斜面相对地面一直保持静止，则下列说法中正确的是()A．物体一直沿斜面向下做加速运动B．斜面与地面间的静摩擦力始终保持不变C．斜面相对地面一直有水平向右的运动趋势D．地面对斜面的静摩擦力方向先水平向左后水平向右11.如图所示，无限长导线，均通以恒定电流I.直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则选项图中O处磁感应强度和题图中O处磁感应强度相同的是()A．B．C．D．12.如图所示，平行板电容器内存在匀强电场，电容器下极板下方区域存在一定宽度的匀强磁场．质量相等的一价和三价正离子从电容器上极板进入电场(初速度可忽略不计)．经电场加速后，穿过下极板进入匀强磁场区域，已知一价正离子从磁场边界射出时速度方向偏转了30°，则一价正离子和三价正离子在磁场中运动的半径之比及速度方向偏转的角度之比分别为()A．∶11∶2B． 3∶11∶2C． 1∶1∶3D． 2∶31∶13.一直导线中通以恒定电流置于匀强磁场中，关于直导线中的电流方向、磁场方向和直导线所受安培力方向三者间的关系，下列说法正确的是()A．当安培力和电流方向一定时，磁场方向就一定B．当安培力和磁场方向一定时，电流方向就一定C．当磁场方向和电流方向一定时，安培力方向就一定D．电流方向、磁场方向、安培力方向三者必定两两垂直14.在国际单位制中，“安培”的定义是：截面可忽略的两根相距1 m的无限长平行直导线内通以等量恒定电流时，若导线间相互作用力在每米长度上为2×10－7N，则每根导线中的电流为I“安培”，由此可知，在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为()A． 1 TB． 2×10－7TC． 1×10－7TD． 4×10－7T15.王爷爷退休后迷上了信鸽比赛，他饲养的信鸽小雪通体雪白，血统优秀，多次在“放飞—返回”比赛中获第一名．不知道让多少人羡慕！王爷爷也很得意，为奖励小雪，王爷爷给它戴上一个非常漂亮的磁性头套．这样做对小雪在比赛中将()A．不会影响它的导航B．不利于它的导航C．有助于它的导航D．不能确定是否会最影响它的导航第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.霍尔元件可以用来检测磁场及其变化．图甲为使用霍尔元件测量通电直导线产生磁场的装置示意图．由于磁芯的作用，霍尔元件所处区域磁场可看作匀强磁场，直导线通有垂直纸面向里的电流，测量原理如图乙所示，霍尔元件前、后、左、右表面有四个接线柱，通过四个接线柱可以把霍尔元件接入电路，所用器材已在图中给出，部分电路已经连接好．(1)制造霍尔元件的半导体参与导电的自由电荷带负电，电流从乙图中霍尔元件左侧流入，右侧流出，霍尔元件________(填“前表面”或“后表面”)电势高；(2)在图乙中画线连接成实验电路图；(3)已知霍尔元件单位体积内自由电荷数为n，每个自由电荷的电荷量为e，霍尔元件的厚度为h，为测量霍尔元件所处区域的磁感应强度B，还必须测量的物理量有________(写出具体的物理量名称及其符号)，计算式B＝________.三、计算题(共3小题,每小题10.0分,共30分)17.如图所示, 匀强磁场的磁感应强度方向竖直向上，一倾角为α=的光滑斜面上,静止一根长为L=1 m，重G=3 N，通有电流I=3 A的金属棒.求：（1）匀强磁场的磁感应强度大小；（2）导体棒对斜面的压力大小.18.如图所示，两根倾斜直金属导轨MN、PQ平行放置，它们所构成的轨道平面与水平面之间的夹角θ＝37°，两轨道之间的距离L＝0.50 m．一根质量m＝0.20 kg的均匀直金属杆ab放在两导轨上，并与导轨垂直，且接触良好，整套装置处于与ab棒垂直的匀强磁场中．在导轨的上端接有电动势E＝36 V、内阻r＝1.6 Ω的直流电源和电阻箱R.已知导轨与金属杆的电阻均可忽略不计，sin 37°＝0.60，cos 37°＝0.80，重力加速度g＝10 m/s2.(1)若金属杆ab和导轨之间的摩擦可忽略不计，当电阻箱接入电路中的电阻R1＝2.0 Ω时，金属杆ab静止在轨道上．①如果磁场方向竖直向下，求满足条件的磁感应强度的大小；②如果磁场的方向可以随意调整，求满足条件的磁感应强度的最小值及方向；(2)如果金属杆ab和导轨之间的摩擦不可忽略，整套装置处于垂直于轨道平面斜向下、磁感应强度大小B＝0.40 T的匀强磁场中，当电阻箱接入电路中的电阻值R2＝3.4 Ω时，金属杆ab仍保持静止，求此时金属杆ab受到的摩擦力F f大小及方向．19.如图所示，在直角坐标系的原点O处有一放射源，向四周均匀发射速度大小相等、方向都平行于纸面的带电粒子．在放射源右边有一很薄的挡板，挡板与xOy平面交线的两端M、N与原点O 正好构成等腰直角三角形．已知带电粒子的质量为m，带电量为q，速度为，MN的长度为L．（不计带电粒子的重力）（1）若在y轴右侧加一平行于x轴的匀强电场，要使y轴右侧所有运动的粒子都能打到挡板MN 上，则电场强度E0的最小值为多大？在电场强度为E0时，打到板上的粒子动能为多大？（2）若在整个空间加一方向垂直纸面向里的匀强磁场，要使板右侧的MN连线上都有粒子打到，磁场的磁感应强度不能超过多少？（用m、、q、L表示）若满足此条件，放射源O向外发射出的所有带电粒子中有几分之几能打在板的左边？答案解析1.【答案】D【解析】若通以逆时针方向的电流，根据左手定则可知：各边所受的安培力如图所示：由公式F＝BIL得出各边的安培力的大小，从而得出安培力大小与长度成正比，因而两直角边的安培力与斜边的安培力等值反向．所以线圈所受磁场力的合力为零．故D正确，A、B、C错误．2.【答案】A【解析】导体棒受力如图所示，A、棒中电流I变大，θ角变大，故A正确；B、两悬线等长变短，θ角不变，故B错误；C、金属棒质量变大，θ角变小，故C错误；D、磁感应强度变大，θ角变大，故D错误；故选A．3.【答案】C【解析】当增加线圈的匝数时，导致线圈的磁场增加，则被吸附的铁钉增多，故A错误；当调换电源正负极，导致线圈的磁性方向相反，但仍有磁性，因此铁钉仍能被吸附，故B错误；当P向a 端移动，导致电路中电流增大，那么被吸附的铁钉增多，若P向b端移动，电路中电流减小，则被吸附的铁钉减少，故C正确，D错误．4.【答案】C【解析】橡胶盘带负电荷转动后产生环形电流，由左手定则可以确定导线受力方向为水平向里．5.【答案】C【解析】磁感线在磁体的内部从S极指向N极，在磁体的外部从N极指向S极，A错误；在磁体内部的小磁针的N极指向磁体的N极，B错误；磁感线上每一点的切线方向就是该点的磁场方向，C正确；通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组不等间距同心圆，D错误．6.【答案】C【解析】由安培定则知，通电直导线在下方产生的磁场方向垂直纸面向里，而磁场方向即小磁针静止时N极指向，故小磁针N极会垂直纸面向里转动，选项C正确，其余错误．7.【答案】B【解析】质子流的方向从上而下射向地球表面，地磁场方向在赤道的上空从南指向北，根据左手定则，洛伦兹力的方向向东，所以质子向东偏转，故B正确，A、C、D错误．8.【答案】B【解析】铜棒开始受重力、向上的安培力、软导线的拉力处于平衡．不改变电流方向，适当减小电流的大小，根据F＝BIL知，安培力减小，则悬线的张力变大．故A 错误．不改变电流方向，适当增加电流的大小，根据F＝BIL知，安培力增大，则悬线的张力会变为零．故B正确．不改变电流的方向，适当减小磁感应强度，根据F＝BIL知，安培力减小，悬线的张力变大．故C错误．使原来电流反向，安培力反向，则拉力增大．故D错误．9.【答案】C【解析】由洛伦兹力提供向心力，粒子在磁场中做匀速圆周运动的轨道半径为R，则有：Bqv＝m即由此可得R＝它们的距离之比为，故C正确，ABD错误．10.【答案】C【解析】物体带正电，因下滑产生速度，根据左手定则可知受到洛伦兹力垂直斜面向下，导致压力增大，小物块受到的摩擦力增大，则当滑动摩擦力等于重力的下滑分力后，随磁感应强度的增大，洛伦兹力增大，则物体做减速运动，故A错误；以物块和斜面组成的整体为研究对象，由于开始时物块沿斜面向下做加速运动，所以可知，整体沿水平方向必定受到地面向左的摩擦力，而由A的分析可知，物块速度增大时受到的洛伦兹力增大，则根据受力分析可知物块受到斜面的支持力增大，受到的摩擦力逐渐增大，所以摩擦力由于支持力的合力一定增大；根据摩擦力与支持力的关系f＝μF N可知，摩擦力与支持力的合力的方向不变．然后根据牛顿第三定律可知，物块对斜面的压力与摩擦力的合力也方向不变，大小随物块速度的增大而增大，以斜面为研究对象，开始时受到竖直向下的重力、地面的竖直向上的支持力、物块对斜面的压力与摩擦力、地面对斜面的摩擦力，物块对斜面的压力与摩擦力的合力方向不变，大小随物块速度的增大而增大，则该力沿水平方向的分量随物块速度的增大而增大，根据沿水平方向受力平衡可知，地面对斜面的摩擦力也一定方向不变，始终向左，大小随物块速度的增大而增大，故B、D错误，C正确．11.【答案】A【解析】由题意可知，题图中O处磁感应强度的大小是其中一段在O点的磁场大小2倍，方向垂直纸面向里；A图中根据右手螺旋定则可知，左上段与右下段的通电导线产生的磁场叠加为零，则剩余的两段通电导线产生的磁场大小是其中一段的在O点磁场的2倍，且方向垂直纸面向里，故A正确；同理，B图中四段通电导线在O点的磁场是其中一段在O点的磁场的4倍，方向是垂直纸面向里，故B错误；由上分析可知，C图中右上段与左下段产生磁场叠加为零，则剩余两段产生磁场大小是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故C错误；与C选项分析相同，D图中四段在O点的磁场是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故D错误．12.【答案】A【解析】离子在电场中加速，根据动能定理得，qU＝mv2，在磁场中做匀速圆周运动时：qvB＝m，解得：R＝，又m1∶m2＝1∶1，q1∶q2＝1∶3，则R1∶R2＝∶1.设磁场区域的宽度为d，离子从磁场边界射出时速度方向偏转的角度为θ，则有sinθ＝，因为R1∶R2＝∶1，θ1＝30°，则有＝解得：θ2＝60°，则θ1∶θ2＝1∶2，故A正确，B、C、D错误．13.【答案】C【解析】根据左手定则可知，安培力方向与磁场和电流组成的平面垂直，即与电流和磁场方向都垂直，那么安培力方向始终垂直于通电直导线与磁场所决定的平面，故A、B、D错误，C正确．14.【答案】B【解析】由题知：将其中一根导线看作场源电流，另一根看作是电流元，电流元的电流为1 A，长度为L＝1 m，所受磁场力大小为F＝2×10－7N，则在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为B＝＝2×10－7T.15.【答案】B【解析】鸽子体内有某种磁性物质，它能借助地磁场辨别方向，由题意知，给信鸽戴上一个非常漂亮的磁性头套，由此可见，小磁铁产生的磁场干扰了信鸽的飞行方向，从而不能辨别方向．.故B正确，A、C、D错误．16.【答案】(1)前表面(2)如解析图所示(3)电压表读数U，电流表读数I【解析】(1)磁场由通电直导线产生，根据安培定则，霍尔元件处的磁场方向向下；霍尔元件内的电流向右，根据左手定则，安培力向内，载流子是负电荷，故后表面带负电，前表面带正电，故前表面电势较高．(2)变阻器控制电流，用电压表测量电压，电路图如图所示：(3)设前、后表面的距离为d，最终电子在电场力和洛伦兹力的作用下处于平衡，有：q＝qvB根据电流微观表达式，有：I＝neSv＝ne(dh)v联立解得：B＝故还必须测量的物理量有：电压表读数U，电流表读数I.17.【答案】（1）T（2）6 N【解析】（1）由左手定则知金属棒受水平向右的安培力，对金属棒进行受力分析，运用合成法，如图:由平衡条件得：F安=BIL=G tanα则（2）由上图，根据三角函数关系知：18.【答案】(1)①0.30 T②0.24 T垂直于轨道平面斜向下(2)0.24 N沿轨道平面向下【解析】(1)①设通过金属杆ab的电流为I1，根据闭合电路欧姆定律可知：I1＝E/(R1＋r)设磁感应强度为B1，由安培定则可知金属杆ab所受安培力沿水平方向，金属杆ab受力如图所示．对金属杆ab，根据共点力平衡条件有：B1I1L＝mg tanθ解得：B1＝＝0.30 T②根据共点力平衡条件可知，最小的安培力方向应沿导轨平面向上，金属杆ab受力如图所示．设磁感应强度的最小值为B2，对金属杆ab，根据共点力平衡条件有：B2I1L＝mg sinθ解得：B2＝＝0.24 T根据左手定则可判断出，此时磁场的方向应垂直于轨道平面斜向下．(2)设通过金属杆ab的电流为I2，根据闭合电路欧姆定律可知：I2＝E/(R2＋r)假设金属杆ab受到的摩擦力方向沿轨道平面向下，根据共点力平衡条件有：BI2L＝mg sinθ＋F f解得：F f＝0.24 N结果为正，说明假设成立，摩擦力方向沿轨道平面向下．19.【答案】（1）（2）【解析】（1）由题意知，要使y轴右侧所有运动粒子都能打在MN板上，其临界条件为：沿y轴方向运动的粒子做类平抛运动，且落在M或N点．则MO′=L=①加速度a=②OO′=L=at2③解①②③式得E0=④由动能定理知qE0×L=E k﹣⑤解④⑤式得：E k=（2）由题意知，要使板右侧的MN连线上都有粒子打到，粒子轨迹直径的最小值为MN板的长度L．R0=L=B0=放射源O发射出的粒子中，打在MN板上的粒子的临界径迹如图所示．因为OM=ON，且OM⊥ON所以OO1⊥OO2所以⊥所以放射源O放射出的所有粒子中只有打在MN板的左侧．。

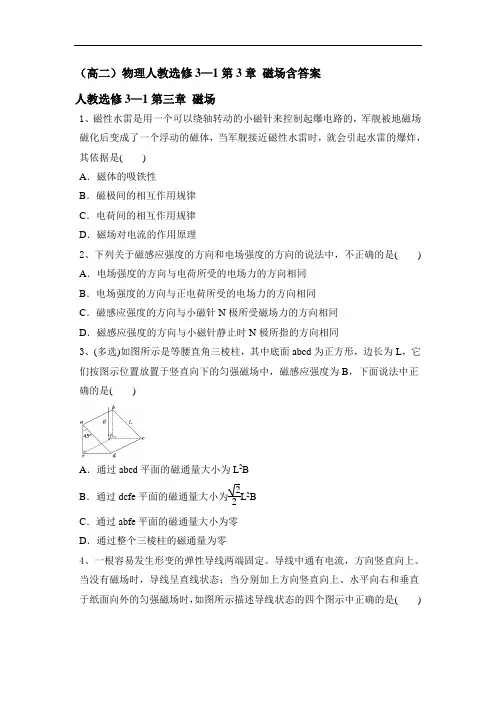

人教版高二物理选修3—1第3章 磁场含答案
（高二）物理人教选修3—1第3章磁场含答案人教选修3—1第三章磁场1、磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是()A．磁体的吸铁性B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用原理2、下列关于磁感应强度的方向和电场强度的方向的说法中，不正确的是() A．电场强度的方向与电荷所受的电场力的方向相同B．电场强度的方向与正电荷所受的电场力的方向相同C．磁感应强度的方向与小磁针N极所受磁场力的方向相同D．磁感应强度的方向与小磁针静止时N极所指的方向相同3、(多选)如图所示是等腰直角三棱柱，其中底面abcd为正方形，边长为L，它们按图示位置放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中正确的是()A．通过abcd平面的磁通量大小为L2BB．通过dcfe平面的磁通量大小为22L2BC．通过abfe平面的磁通量大小为零D．通过整个三棱柱的磁通量为零4、一根容易发生形变的弹性导线两端固定。
导线中通有电流，方向竖直向上。
当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右和垂直于纸面向外的匀强磁场时，如图所示描述导线状态的四个图示中正确的是()A B C D5、在阴极射线管中电子流方向由左向右，其上方置一根通有如图所示电流的直导线，导线与阴极射线管平行，则阴极射线将会()A．向上偏转B．向下偏转C．向纸内偏转D．向纸外偏转6、如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的能量逐渐减小，而电荷量保持不变，从图中可以看出()A．带电粒子带负电，是从B点射入的B．带电粒子带正电，是从B点射入的C．带电粒子带负电，是从A点射入的D．带电粒子带正电，是从A点射入的*7、关于磁感应强度B＝FIL和电场强度E＝Fq，下列说法中正确的是()A．一小段通电直导线在某处不受磁场力作用，说明此处一定无磁场B.一试探电荷在某处不受电场力作用，说明此处一定无电场C．一小段通电导线在磁场中所受磁场力越大，说明此处的磁场越强D．磁感应强度的方向与该处一小段通电导线所受磁场力的方向可能相同*8、一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动。

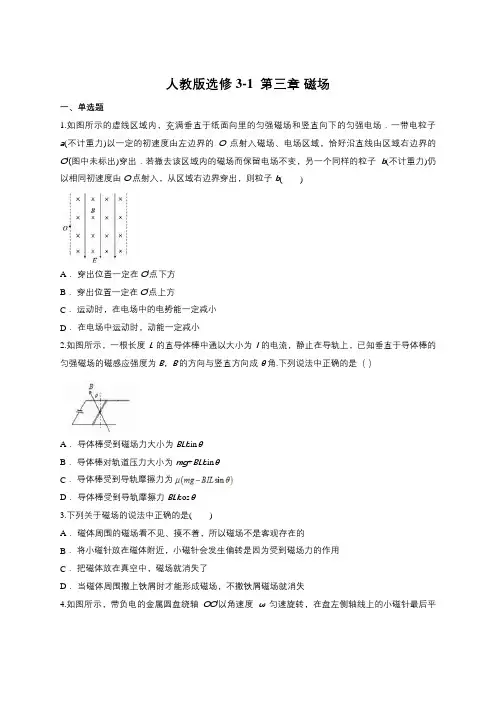

人教版高中物理选修3-1第三章 磁场单元练习(含答案)
人教版选修3-1 第三章磁场一、单选题1.如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场．一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′(图中未标出)穿出．若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b(不计重力)仍以相同初速度由O点射入，从区域右边界穿出，则粒子b()A．穿出位置一定在O′点下方B．穿出位置一定在O′点上方C．运动时，在电场中的电势能一定减小D．在电场中运动时，动能一定减小2.如图所示，一根长度L的直导体棒中通以大小为I的电流，静止在导轨上，已知垂直于导体棒的匀强磁场的磁感应强度为B，B的方向与竖直方向成θ角.下列说法中正确的是（）A．导体棒受到磁场力大小为BLI sinθB．导体棒对轨道压力大小为mg+BLI sinθC．导体棒受到导轨摩擦力为D．导体棒受到导轨摩擦力BLI cosθ3.下列关于磁场的说法中正确的是()A．磁体周围的磁场看不见、摸不着，所以磁场不是客观存在的B．将小磁针放在磁体附近，小磁针会发生偏转是因为受到磁场力的作用C．把磁体放在真空中，磁场就消失了D．当磁体周围撒上铁屑时才能形成磁场，不撒铁屑磁场就消失4.如图所示，带负电的金属圆盘绕轴OO′以角速度ω匀速旋转，在盘左侧轴线上的小磁针最后平衡的位置是()A． N极竖直向上B． N极竖直向下C． N极沿轴线向右D． N极沿轴线向左5.如图所示，一根通电直导线置于水平向右的匀强磁场中，电流方向垂直于纸面向里，该导线所受安培力大小为F.将导线长度减少为原来的一半时，导线受到的安培力为()A．B．C．FD． 2F6.质谱仪主要由加速电场和偏转磁场组成，其原理图如图．设想有一个静止的带电粒子P(不计重力)，经电压为U的电场加速后，垂直进入磁感应强度为B的匀强磁场中，最后打到底片上的D 点，设OD＝x，则图中能正确反映x2与U之间函数关系的是()A．B．C．D．7.如图所示，通电螺线管周围能自由转动的小磁针a、b、c、d已静止，N极指向正确的是()A．小磁针aB．小磁针bC．小磁针cD．小磁针d8.如图，一个带负电的物体从绝缘粗糙斜面顶端滑到底端时的速度为v，若加上一个垂直纸面向外的磁场，则滑到底端时()A．v变小B．v变大C．v不变D．不能确定v的变化9.关于磁场对通电直导线作用力的大小，下列说法中正确的是()A．通电直导线跟磁场方向平行时作用力最小，但不为零B．通电直导线跟磁场方向垂直时作用力最大C．作用力的大小跟导线与磁场方向的夹角大小无关D．通电直导线跟磁场方向不垂直时肯定无作用力10.如图所示，两根垂直纸面平行放置的直导线a和b，通有等值电流．在纸面上距a、b等远处有一点P，若P点合磁感应强度B的方向水平向左，则导线a、b中的电流方向是()A．a中向纸里，b中向纸外B．a中向纸外，b中向纸里C．a、b中均向纸外D．a、b中均向纸里二、多选题11.(多选)如图所示的xOy平面内，存在正交的匀强磁场和匀强电场，匀强磁场的磁感应强度大小为B，方向垂直xOy平面向里，匀强电场大小为E，方向沿y轴正方向．将一质量为m、带电量为q的粒子从O点由静止释放，粒子的运动曲线如图所示，运动周期为T，P点距x轴的距离为粒子运动过程中距x轴最大距离的一半，粒子的重力忽略不计．以下说法正确的是()A．粒子带正电B．粒子运动到最低点时，粒子所受电场力与洛伦兹力大小相等C．粒子由P点运动到与之等高的Q点所用时间为D．粒子在运动过程中，距x轴的最大距离为12.(多选)如图所示，一束正离子先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ，如果这束正离子流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径又相同，则说明这些正离子具有相同的()A．电荷B．质量C．速度D．比荷13.（多选）安培的分子环流假设，可用来解释（）A．两通电导体间有相互作用的原因B．通电线圈产生磁场的原因C．永久磁铁产生磁场的原因D．铁质类物体被磁化而具有磁性的原因三、填空题14.在磁感应强度B＝0.8 T的匀强磁场中，一根与磁场方向垂直放置、长度L＝0.2 m的通电导线中通有I＝0.4 A的电流，则导线所受磁场力大小为________；若将导线转过90°与磁场方向平行时，导线所受磁场力为________，此时磁场的磁感应强度为________．15.一矩形线圈面积S＝10－2m2，它和匀强磁场方向之间的夹角θ1＝30°，穿过线圈的磁通量Ф＝1×10－3Wb，则磁场的磁感应强度B＝______________；若线圈以一条边为轴转180°，则穿过线圈的磁通量的变化量为____________；若线圈平面和磁场方向之间的夹角变为θ2＝0°，则Ф0＝________________.16.边长为a的正方形线圈，放在磁感应强度为B的匀强磁场中，如图所示．求出下列四种情况下，穿过线圈的磁通量．17.在两平行金属板间，有如图所示的互相正交的匀强电场和匀强磁场．α粒子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时，恰好能沿直线匀速通过．供下列各小题选择的答案有：A．不偏转 B．向上偏转C．向下偏转 D．向纸内或纸外偏转(1)若质子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时，质子将________．(2)若电子以速度v0从两板的正中央垂直于电场方向和磁场方向射入时，电子将________．(3)若质子以大于v0的速度，沿垂直于电场方向和磁场方向从两板正中央射入，质子将________．(4)若增大匀强磁场的磁感应强度，其他条件不变，电子以速度v0沿垂直于电场和磁场的方向，从两极正中央射入时，电子将________．18.如图所示，一个质量为m带正电的带电体电荷量为q，紧贴着水平绝缘板的下表面滑动，滑动方向与垂直纸面向里的匀强磁场B垂直，则能沿绝缘面水平滑动的速度方向________，大小应不小于________，若从速度v0开始运动，则它沿绝缘面运动的过程中，克服摩擦力做功为________．四、实验题19.霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展．如图甲所示，在一矩形半导体薄片的P、Q间通入电流I，同时外加与薄片垂直的磁场B，在M、N 间出现电压U H，这种现象称为霍尔效应，U H称为霍尔电压，且满足U H＝k，式中d为薄片的厚度，k为霍尔系数．某同学通过实验来测定该半导体薄片的霍尔系数．(1)若该半导体材料是空穴(可视为带正电粒子)导电，电流与磁场方向如图甲所示，该同学用电压表测量U H时，应将电压表的“＋”接线柱与________(填“M”或“N”)端通过导线相连．(2)已知薄片厚度d＝0.40 mm，该同学保持磁感应强度B＝0.10 T不变，改变电流I的大小，测量相应的U H值，记录数据如下表所示.根据表中数据在图乙中画出U H－I图线，利用图线求出该材料的霍尔系数为________×10－3V·m·A－1·T－1(保留2位有效数字)．(3)该同学查阅资料发现，使半导体薄片中的电流反向再次测量，取两个方向测量的平均值，可以减小霍尔系数的测量误差，为此该同学设计了如图丙所示的测量电路，S1、S2均为单刀双掷开关，虚线框内为半导体薄片(未画出)．为使电流从Q端流入，P端流出，应将S1掷向________(填“a”或“b”)，S2掷向________(填“c”或“d”)．为了保证测量安全，该同学改进了测量电路，将一合适的定值电阻串联在电路中．在保持其它连接不变的情况下，该定值电阻应串联在相邻器件____和____(填器件代号)之间．20.1879年美国物理学家霍尔在研究载流导体在磁场中受力情况时，发现了一种新的电磁效应：将导体置于磁场中，并沿垂直磁场方向通入电流，则在导体中垂直于电流和磁场的方向会产生一个横向电势差，这种现象后来被称为霍尔效应，这个横向的电势差称为霍尔电势差．(1)如图甲所示，某长方体导体abcd－a′b′c′d′的高度为h、宽度为l，其中的载流子为自由电子，自由电子电荷量为e，导体处在与abb′a′面垂直的匀强磁场中，磁场的磁感应强度为B0.在导体中通有垂直于bcc′b′面的恒定电流，若测得通过导体的恒定电流为I，横向霍尔电势差为U H，此导体中单位体积内自由电子的个数为________．(2)对于某种确定的导体材料，其单位体积内的载流子数目n和载流子所带电荷量q均为定值，人们将H＝定义为该导体材料的霍尔系数．利用霍尔系数H已知的材料可以制成测量磁感应强度的探头，有些探头的体积很小，其正对横截面(相当于图甲中的abb′a′面)的面积可以在0.1 cm2以下，因此可以用来较精确地测量空间某一位置的磁感应强度．如图乙所示为一种利用霍尔效应测磁感应强度的仪器，其中探头装在探杆的前端，且使探头的正对横截面与探杆垂直．这种仪器既可以控制通过探头的恒定电流的大小I，又可以监测探头所产生的霍尔电势差U H，并自动计算出探头所测位置磁场的磁感应强度的大小，且显示在仪器的显示窗内．①在利用上述仪器测量磁感应强度的过程中，对控杆的放置方位要求为：______________.②要计算出所测位置磁场的磁感应强度，除了要知道H、I、U H外，还需要知道物理量__________________．推导出用上述物理量表示所测位置磁感应强度大小的表达式：_____________.五、计算题21.如图所示，空间内有方向垂直纸面（竖直面）向里的界匀强磁场区域Ⅰ、Ⅱ，磁感应强度大小未知，区域Ⅰ内有竖直向上的匀强电场，区域Ⅱ内有水平向右的匀强电场，两区城内的电场强度大小相等，现有一质量、电荷量的带正电滑块从区域Ⅰ左侧与边界相距的点以的初速度沿粗糙、绝缘的水平面向右运动，进入区域Ⅰ后，滑块立即在竖直平面内做匀速圆周运动，在区域Ⅰ内运动一段时间后离开磁场落回点.已知滑块与水平面间的动摩擦因数，重力加速度.（1）求匀强电场的电场强度大小和区域Ⅰ中磁场的磁感应强度大小;（2）求滑块从点出发到再次落回点所经历的时间（可用分数表示，圆周率用字母π表示）；（3）若滑块在点以的初速度沿水平面向右运动，当滑块进入区域Ⅱ后恰好能做匀速直线运动，求有界磁场区域Ⅰ的宽度及区域Ⅱ内磁场的磁感应强度大小.（可用分数表示）.22.如图所示，ab、cd为两根相距2 m的平行金属导轨，水平放置在竖直向下的匀强磁场中，一根质量为3.6 kg金属棒，当通以5 A的电流时，金属棒沿导轨做匀速运动；当金属棒中电流增加到8 A时，金属棒能获得2 m/s2的加速度，求匀强磁场的磁感应强度的大小．23.如图所示，通电导线L垂直放于匀强磁场(各点的磁感应强度大小和方向均相同)中，导线长8m，磁感应强度B的值为2 T，导线所受的力为32 N，求导线中电流的大小．答案解析1.【答案】C【解析】a粒子要在电场、磁场的复合场区内做直线运动，则该粒子一定做匀速直线运动，故对粒子a有：Bqv＝Eq即只要满足E＝Bv，无论粒子带正电还是负电，都可以沿直线穿出复合场区，当撤去磁场只保留电场时，粒子b由于电性不确定，故无法判断是从O′点的上方还是下方穿出，故A、B错误；粒子b在穿过电场区的过程中必然受到电场力的作用而做类平抛运动，电场力做正功，其电势能减小，动能增大，故C项正确，D项错误．2.【答案】D【解析】根据左手定则可得导体棒受力分析如图所示.因为B与I垂直，故导体棒受到磁场力大小为，故A错误；根据共点力平衡规律得：，得导体棒对轨道的压力大小为，故B错误；由题意知导体棒受到的是静摩擦力，由平衡条件可得：，故C错误，D正确.3.【答案】B【解析】4.【答案】C【解析】等效电流的方向与转动方向相反，由安培定则知轴线上的磁场方向向右，所以小磁针N 极受力向右，故C正确．5.【答案】B【解析】电流与磁场垂直，安培力：F＝BIL当导线长度减少为原来的一半时，导线受到的安培力为：F′＝BI·联立解得：F′＝.6.【答案】A【解析】根据动能定理qU＝mv2得，v＝粒子在磁场中偏转洛伦兹力提供向心力qvB＝m，则R＝.x＝2R＝.知x2∝U.故A正确，B、C、D错误．7.【答案】C【解析】根据安培定则，判断出通电螺线管左边为N，右边为S，则静止时小磁针N极指向磁场方向，所以图中正确的只有小磁针c.8.【答案】A【解析】根据左手定则，带负电的物体沿斜面下滑时受到垂直斜面向下的洛伦兹力，所以物体与斜面间的摩擦力增大，从而使物体滑到斜面底端时速度变小，故A正确．9.【答案】B【解析】由于安培力F＝BIL sinθ，θ为导线和磁场的夹角，当导线的方向与磁场的方向平行时，所受安培力为0；当导线的方向与磁场方向垂直时，安培力最大．10.【答案】A【解析】若a中向纸里，b中向纸外，根据安培定则判断可知：a在P处产生的磁场Ba方向垂直于aP连线向下，如图所示．b在P处产生的磁场Bb方向垂直于bP连线向上，如图所示，根据平行四边形定则进行合成，则得P点的磁感应强度方向水平向左．符合题意．故A正确．若a中向纸外，b中向纸里，同理可知，P点的磁感应强度方向水平向右．故B错误．若a、b中均向纸外，同理可知，P点的磁感应强度方向竖直向上．故C错误．若a、b中均向纸里，同理可知，P点的磁感应强度方向竖直向下．故D错误．11.【答案】AC【解析】粒子由静止开始运动，故开始时电场力向下，故粒子带正电，故A正确；粒子运动到最低点时，合力向上，电场力向下，合力提供向心力，故洛伦兹力大于电场力，故B错误；粒子的初速度为零，将初速度沿着水平方向分解为水平向左和水平向右的两个相等分速度v1和v2，大小均为v，向右的分速度v2，对应的洛伦兹力与电场力平衡，故：qv2B＝qE①向左的分速度v1，做逆时针的匀速圆周运动，根据牛顿第二定律，有：qv1B＝m②其中：v1＝v2＝v③联立①②③解得：R＝T＝＝粒子由P点运动到与之等高的Q点所用时间为：t＝·T＝粒子在运动过程中，距x轴的最大距离为：ym＝2R＝故C正确，D错误．12.【答案】CD【解析】离子在区域Ⅰ内不偏转，则有qvB＝qE，v＝，说明离子有相同速度，C对；在区域Ⅱ内半径相同，由r＝知，离子有相同的比荷，D对；至于离子的电荷与质量是否相等，由题意无法确定，故A、B错．13.【答案】CD【解析】两通电导体有相互作用，是通过磁体之间的磁场的作用产生的，故A错误；通电线圈产生磁场的原因是电流的周围存在磁场，与分子电流无关，故B错误；安培提出的分子环形电流假说，解释了为什么磁体具有磁性，说明了磁现象产生的本质，故C正确；安培认为，在原子、分子或分子团等物质微粒内部，存在着一种环形电流——分子电流，分子电流使每个物质微粒都形成一个微小的磁体，未被磁化的物体，分子电流的方向非常紊乱，对外不显磁性；磁化时，分子电流的方向大致相同，于是对外界显出显示出磁性，故D正确．14.【答案】6.4×10－2N00.8 T【解析】当磁感应强度B与电流I垂直放置时，由公式B＝可知F＝BIL＝0.8×0.4×0.2 N＝6.4×10－2N当导线放置方向与磁感应强度的方向平行时，受到的磁场力的大小为零，磁场中某点的磁感应强度的大小和是否放置通电导线以及放置的方向无关，B＝0.8 T.15.【答案】0.2 T2×10－3Wb0【解析】线圈的磁通量Ф＝B·S⊥＝BS sin 30°，所以B＝＝＝0.2 T若线圈以一条边为轴转180°，则穿过线圈的磁通量的变化量ΔФ＝Ф－Ф′＝1×10－3Wb－(－1×10－3)Wb＝2×10－3Wb线圈平面和磁场方向之间的夹角变为0°，则Ф0＝0.16.【答案】0Ba20.5Ba2【解析】由图1可知，线圈与磁场的方向平行，根据可知，穿过线圈的磁通量等于0；由图2可知，线圈与磁场垂直，根据可知，穿过线圈的磁通量为；由图3可知，线圈与磁场之间的夹角是30°，根据可知，穿过线圈的磁通量为；由图4可知，线圈与磁场之间的夹角额60°，根据可知，穿过线圈的磁通量为．17.【答案】(1)A(2)A(3)B(4)C【解析】设带电粒子的质量为m，带电荷量为q，匀强电场的电场强度为E，匀强磁场的磁感应强度为B.带电粒子以速度v0垂直射入互相正交的匀强电场和匀强磁场中时，若粒子带正电荷，则所受电场力方向向下，大小为qE；所受磁场力方向向上，大小为Bqv0.沿直线匀速通过时，显然有Bqv0＝qE，v0＝，即沿直线匀速通过时，带电粒子的速度与其质量、电荷量无关．如果粒子带负电荷，电场力方向向上，磁场力方向向下，上述结论仍然成立．所以，(1)(2)两小题应选A.若质子以大于v0的速度射入两板之间，由于磁场力F＝Bqv，磁场力将大于电场力，质子带正电荷，将向上偏转，第(3)小题应选B.磁场的磁感应强度B增大时，电子射入的其他条件不变，所受磁场力F ＝Bqv0也增大，电子带负电荷，所受磁场力方向向下，将向下偏转，所以第(4)小题应选择C.18.【答案】水平向右，，m[v－()2]【解析】19.【答案】(1)M(2)如图所示 1.5(1.4或 1.6)(3)b c S1E(或S2E)【解析】(1)根据左手定则得，正电荷向M端偏转，所以应将电压表的“＋”接线柱与M端通过导线相连．(2)U H—I图线如图所示．根据U H＝k知，图线的斜率为k＝k＝0.375，解得霍尔系数k＝1.5×10－3V·m·A－1·T－1.(3)为使电流从Q端流入，P端流出，应将S1掷向b，S2掷向c，为了保护电路，定值电阻应串联在S1和E(或S2和E)之间．20.【答案】(1)(2)①应调整探杆的放置位置(或调整探头的方位)，使霍尔电势差达到最大(或使探杆与磁场方向平行；使探头的正对横截面与磁场方向垂直；abb′a′面与磁场方向垂直)②探头沿磁场方向的宽度lB＝【解析】(1)设单位体积内的自由电子数为n，自由电子定向移动的速率为v，则有I＝nehlv当形成恒定电流时，自由电子所受电场力与洛伦兹力相等，因此有evB0＝e解得n＝.(2)①应调整探杆的放置方位(或调整探头的方位)，使霍尔电势差达到最大(或使探杆与磁场方向平行；探头的正对横截面与磁场方向垂直；abb′a′面与磁场方向垂直)．②设探头中的载流子所带电荷量为q，根据上述分析可知，探头处于磁感应强度为B的磁场中，当通有恒定电流I，产生最大稳定霍尔电压U H 时，有qvB＝q又因I＝nqhlv和H＝联立可解得B＝所以，还需要知道探头沿磁场方向的宽度l.21.【答案】（1）（2）（3）【解析】(1)滑块在区域Ⅰ内做匀速圆周运动时，重力与电场力平衡，则有：.解得：滑块在A、N间运动时，由牛顿第二定律可得：由运动公式可得：代入数据得：平抛运动过程满足：做圆周运动满足联立方程求解得：.（2）滑块在A、N间的时间：在磁场中做匀速圆周运动的时间：平抛运动的时间：总时间为：。
人教版高中物理选修3-1第三章磁场综合测试题答案及详解
高中物理学习材料金戈铁骑整理制作第三章磁场综合测试题答案及详解本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：ABD解析：只有当通电导线和磁场平行时，才不受安培力的作用，而A、D中导线均与磁场垂直，B中导线与磁场方向夹角为60°，因此受安培力的作用，故正确选项为A、B、D.2．答案：D解析：因为带电小球静止，所以不受磁场力的作用．3．答案：A解析：用双线绕成的螺丝管，双线中的电流刚好相反，其在周围空间产生的磁场相互抵消，所以螺线管内部磁感应强度为零．4．答案：C解析：通电后，弹簧的每一个圈都相当一个环形电流，且各线圈都通以相同方向的电流，根据同向电流相互吸引，弹簧收缩，下端脱离水银面，使电路断开，电路断开后，弹簧中的电流消失，磁场作用失去，弹簧在弹力和自身重力作用下下落，于是电路又接通，弹簧又收缩……如此周而复始，形成弹簧上下跳动．正确答案为C.5．答案：A解析：离导线越远磁感应强度越小，电子的轨道半径越大．6．答案：A解析：由于m甲∶m乙＝4∶1，q甲∶q乙＝2∶1，v甲∶v乙＝1∶1，故R甲∶R乙＝2∶1.由于带电粒子只受洛伦兹力的作用，而洛伦兹力充当粒子做圆周运动的向心力，由左手定则判断，甲、乙所受洛伦兹力方向相反，则可判断，A选项正确．7．答案：ABD解析：当磁场方向垂直斜面向下时，据平衡条件知在沿斜面方向上mg sin30°＝BIL所以B＝mg2IL，因此选项A正确；当磁场方向竖直向下时，由左手定则知安培力应水平向左，直导体受力如图所示．由平衡条件知在沿斜面方向上mg sin30°＝BIL cos30°所以B ＝mg3IL，故选项B 正确；若磁感应强度垂直斜面向上，由左手定则知安培力应沿斜面向下，这样直导体不可能静止在斜面上，所以选项C 不正确；若B 水平向左，由左手定则知，安培力方向应竖直向上，此时若满足BIL ＝mg ，即B ＝mgIL，则直导体仍可静止在斜面上，所以D 选项正确．8．答案：ACD解析：各粒子做圆周运动的周期T ＝2πmqB，根据粒子的比荷大小可知：T 1＝T 2<T 3，故A正确；由于r 1>r 2>r 3结合r ＝m vqB及粒子比荷关系可知v 1>v 2>v 3，故B 错误；粒子运动的向心加速度a ＝q v Bm，结合各粒子的比荷关系及v 1>v 2>v 3可得：a 1>a 2>a 3，故C 正确；由图可知，粒子运动到MN 时所对应的圆心角的大小关系为θ1<θ2<θ3，而T 1＝T 2，因此t 1<t 2，由T 2<T 3，且θ2<θ3，可知t 2<t 3，故D 正确．9．答案：ABD解析：带负电小球由槽口下滑到P 点的过程中，磁场力不做功，支持力不做功，只有重力做功．小球在P 点受磁场力方向竖直向上．根据机械能守恒mgR ＝12m v 2v ＝2gR在P 点N ＋Bq v －mg ＝m v 2RN ＝3mg －qB 2gRM 对地面压力N ′＝Mg ＋N ＝(M ＋3m )g －qB 2gR 当qB 2gR ＝2mg 时N ′＝(M ＋m )g 当qB 2gR ＝3mg 时N ′＝Mg 选项A 、B 、D 正确． 10．答案：CD解析：在A 图中刚进入复合场时，带电小球受到方向向左的电场力、向右的洛伦兹力、竖直向下的重力，在重力的作用下，小球的速度要变大，洛伦兹力也会变大，所以水平方向受力不可能总是平衡，A 选项错误；B 图中小球要受到向下的重力、向上的电场力、向外的洛伦兹力，小球要向外偏转，不可能沿直线通过复合场，B 选项错误；C 图中小球受到向下的重力、向右的洛伦兹力、沿电场方向的电场力，若三力的合力恰好为零，则小球将沿直线匀速通过复合场，C 正确；D 图中小球只受到竖直向下的重力和竖直向上的电场力可以沿直线通过复合场，D 正确．第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11．答案：由安培定则判定答案如下图所示．12．答案：竖直向下 垂直纸面向里 E 2ghgB2πEgB ＋32h g 22gh π13．答案：0.5T解析：金属杆偏离竖直方向后受力如图所示，杆受重力mg ，绳子拉力F 和安培力F 安的作用，由平衡条件可得：F sin30°＝BIL ① F cos30°＝mg ②①②联立，得mg tan30°＝BIL∴B ＝mg tan30°IL＝0.5T14．答案：速度，荷质比解析：由直线运动可得：qE ＝qB v 进而可知：v ＝EB，可得速度相同，再由在后面只有磁场空间内半径相同，可得mq相同．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．答案：11V解析：ab 棒受到的安培力：F ＝BIL ＝0.04N 所以I ＝2A I 总＝3AE ＝I 总(r ＋R ·R abR ＋R ab)＝11V .16．答案：P ＝BIa解析：将原图的立体图改画成从正面看的侧视图，如图所示，根据左手定则判断出电流受力方向向右．F ＝BIh ，P ＝F S ＝F ah ＝BIh ah ＝BIa点评：本题的物理情景是：当电流I 通过金属液体沿图中方向向上时，电流受到磁场的作用力，这个磁场力即为驱动液态金属流动的动力，由于这个驱动力而使金属液体沿流动方向产生压强．17．答案：(1)轨迹图见解析(2)2L (L 2＋d 2)2mU q解析：(1)作粒子经电场和磁场中的轨迹图，如图(2)设粒子在M 、N 两板间经电场加速后获得的速度为v ，由动能定理得：qU ＝12m v 2①粒子进入磁场后做匀速圆周运动，设其半径为r ，则：q v B ＝m v 2r②由几何关系得：r 2＝(r －L )2＋d 2③ 联立求解①②③式得：磁感应强度B ＝2L (L 2＋d 2)2mUq .18．答案：(1)6×10－3J (2)0.6m解析：(1)从M →N 过程，只有重力和摩擦力做功．刚离开N 点时有 Eq ＝Bq v即v ＝E /B ＝42m/s ＝2m/s.根据动能定理mgh －W f ＝12m v 2所以W f ＝mgh ＋12m v 2＝1×10－3×10×0.8－12×1×10－3×22＝6×10－3(J)．(2)从已知P 点速度方向及受力情况分析如附图由θ＝45°可知 mg ＝Eq f 洛＝2mg ＝Bq v p所以v P ＝2mg Bq ＝2EB＝22m/s.根据动能定理，取M →P 全过程有mgH －W f －Eqs ＝12m v 2P求得最后结果s ＝mgH －W f －12m v 2PEq＝0.6m.19．答案：(1)3.46m (2)1.53s解析：(1)设垒球在电场中运动的加速度为a ，时间为t 1，有：qE ＝ma h ＝12at 21 d ＝v 0t 1代入数据得：a ＝50m/s 2，t 1＝35s ，d ＝23m ＝3.46m(2)垒球进入磁场时与分界面夹角为θtan θ＝at 1v 0＝3，θ＝60°进入磁场时的速度为v ＝v 0cos θ＝20m/s设垒球在磁场中做匀速圆周运动的半径为R由几何关系得：R ＝dsin θ＝4m又由R ＝m v qB ，得B ＝m vqR＝10T球在磁场中运动时间为：t 2＝360°－2×60°360°TT ＝2πm qB ，故t 2＝4π15s运动总时间为：t ＝2t 1＋t 2＝1.53s。
人教版高中物理选修3-1第三章磁场单元检测含答案解析
人教版高中物理选修3-1第三章磁场单元检测学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列说法正确的是（）A．美国物理学家劳伦斯发明了回旋加速器B．彩色电视机的颜色由红、绿、紫三色组成C．黑白显示器可以改装成彩色显示器D．直线加速器比回旋加速器加速粒子的速度大2．如图所示，在通电螺线管的周围和内部a、b、c、d四个位置分别放置了小磁针，小磁针涂黑的一端是N极．图中正确表示小磁针静止时的位置是（）A．a B．b C．c D．d3．以下说法正确的是（）A．通电导线在磁场中一定会受到安培力的作用B．磁铁对通电导线不会有力的作用C．两根通电导线之间可能有斥力的作用D．运动电荷在磁场中一定受到洛伦兹力的作用4．在如图所示的电路中，当开关S断开时，螺线管中小磁针的N极的指向如图所示（水平向右）。
当开关S闭合，小磁针经扰动后静止时，N极的指向为（）A．垂直纸面向里B．垂直纸面向外C．水平向右D．水平向左5．如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的感光板．从圆形磁场最高点P垂直磁场射入大量的带正电，电荷量为q，质量为m，速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是A．只要对着圆心入射，出射后均可垂直打在MN上B．对着圆心入射的粒子，其出射方向的反向延长线一定过圆心C．对着圆心入射的粒子，速度越小时间越长D．只要速度满足v=RqB/m，沿不同方向射入的粒子射出后均可垂直打在MN上6．有关磁场的物理概念，下列说法中错误的是（）A．磁感应强度是描述磁场强弱的物理量，是矢量B．磁感应强度的方向跟产生磁场的电流方向有关C．磁感应强度的方向跟放入磁场中的受磁场力作用的电流方向有关D．磁感线的切线方向表示磁场的方向，其疏密表示磁感应强度的大小7．如图，倾角为θ的粗糙绝缘体斜面固定于水平向左的匀强磁场B中，将通电直导线垂直于斜面水平放置，导线中电流方向垂直于纸面向里如果导线能静置于斜面上，则下列说法正确的是：（）A．导线一定受到斜面弹力，但不一定受斜面摩擦力B．导线一定受到斜面摩擦力，但不一定受斜面弹力C．如果导线受弹力作用，那么也一定会受摩擦力的作用，且弹力和摩擦力合力一定垂直向上D．如果导线受弹力作用，那么也一定会受摩擦力的作用，且弹力和摩擦力合力不一定垂直向上8．下面列举的四种仪器或电器中，没有利用磁场对带电粒子作用原理的是（）A．回旋加速器B．质谱仪C．磁流体发电机D．示波器9．如图所示，在圆形区域内，存在垂直纸面向外的匀强磁场，ab是圆的一条直径．一带正电的粒子从a点射入磁场，速度大小为2v，方向与ab成30°时恰好从b点飞出磁场，粒子在磁场中运动的时间为t；若仅将速度大小改为v，则粒子在磁场中运动的时间为(不计带电粒子所受重力)（）A．3t B．32t C．12t D．2t10．在两平行金属板间，有如图所示的相互正交的匀强电场和匀强磁场，α粒子以速度0v从两板的正中央垂直于电场方向和磁场方向从做向右射入时，恰好能沿直线匀速通过，若电子以速度v从两板的正中央垂直于电场方向和磁场方向从做向右射入时，电子将A．不偏转B．向上偏转C．向下偏转D．向纸内或纸外偏转11．关于磁感线的描述，下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示，因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域，磁感线就可能相交12．地球有一个较强的磁场，由于地磁场的作用，可以使从太阳发出的高能粒子流在射向地面时发生偏转，因此起到保护地球上的生命免受高能粒子流伤害的作用．已知地球赤道上空地磁场的磁感线方向是由南向北的，从太阳喷射出带正电的粒子垂直与地面射向赤道，在地磁场的作用下，这些质子偏转方向是A．向东B．向南C．向西D．向北13．质谱仪是测量带电粒子的质量和分析同位素的重要工具,如图为质谱仪原理示意图．现利用这种质谱议对氢元素进行测量．氢元素的各种同位素从容器A下方的小孔S 无初速度飘入电势差为U的加速电场,加速后垂直进入磁感强度为B的匀强磁场中．氢的三种同位素氕、氘、氚的电量之比为1：1：1，质量之比为1：2：3，它们最后打在照相底片D上，形成a、b、c三条“质谱线”．关于三种同位素进入磁场时速度的排列顺序和a、b、c三条“质谱线” 的排列顺序，下列判断正确的是A．进入磁场时速度从大到小排列的顺序是氚、氘、氕B．进入磁场时速度从大到小排列的顺序是氘、氚、氕C．a、b、c三条质谱线依次排列的顺序是氘、氚、氕D．a、b、c三条质谱线依次排列的顺序是氚、氘、氕二、多选题14．下列关于磁场中的通电导线和运动电荷的说法中，正确的是A．磁场对通电导线的作用力方向一定与磁场方向垂直B．有固定转动轴的通电线框在磁场中一定会转动C．带电粒子只受洛伦兹力作用时，其动能不变，速度一直在变D．电荷在磁场中可能做匀速直线运动15．如图，条形磁铁放在水平桌面上，在磁铁右上方固定一根直导线，导线与磁铁垂直，当导线通入向里的电流时，则A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁相对桌面有向左动的趋势D．磁铁相对桌面有向右动的趋势16．如图所示，两根足够长的直金属导轨平行放置在倾角为θ的绝缘斜面上，两导轨间距为L ，底端接有阻值为R 的电阻．一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直，导轨和杆ab 的电阻可忽略．整个装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向上．让杆ab 沿轨道由静止开始下滑，导轨和杆ab 接触良好，不计它们之间的摩擦，杆ab 由静止下滑距离S 时，已处于匀速运动．重力加速度为g ．则（ ）A ．匀速运动时杆ab 的速度为22sin mgRB Lθ B ．匀速运动时杆ab 受到的安培力大小为mgsinθC ．杆ab 由静止下滑距离S 过程中，安培力做功为mgSsinθD ．杆ab 由静止下滑距离S 过程中，电阻R 产生的热量为mgSsinθ17．如图所示，用两根轻细悬线将质量为m ，长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内。
高二物理(人教版)选修3-1第三章磁场 单元测试卷 含答案
高二物理人教版选修3-1第三章磁场单元测试卷一、单选题1.如图所示，在通电螺线管的周围和内部a、b、c、d四个位置分别放置了小磁针，小磁针涂黑的一端是N极．图中正确表示小磁针静止时的位置是A. aB. bC. cD. d2.下列说法中正确的是（）A. 通电导线受磁场作用力为零的地方磁感应强度一定为零B. 通电导线在磁感应强度大的地方受磁场作用力一定大C. 磁感应强度等于通电直导线在磁场中所受的安培力与导线中的电流及其长度乘积IL的比值D. 磁感应强度的大小和方向跟放在磁场中的通电导线受磁场作用力的大小和方向无关3.在匀强磁场中固定一根与磁场方向垂直的通电直导线，其中通有向纸面外的恒定电流，匀强磁场的磁感应强度为1T，以直导线为中心作一个圆，圆周上a处的磁感应强度恰好为零，则下述说法对的是A. b处磁感应强度为2T，方向水平向右B. c处磁感应强度也为零C. d处磁感应强度为，方向与匀强磁场方向成角D. c处磁感应强度为2T，方向水平向左4.如图所示,线框平面与匀强磁场方向垂直.现将线框沿垂直磁场方向拉出磁场的过程中,穿过线框磁通量的变化情况是 ( )A. 变小B. 变大C. 不变D. 先变小后变大5.下列图是一根通电直导线在匀强磁场中的四种放置情况，其中通电直导线所受磁场力为零的是（）A. B. C. D.6.两条导线互相垂直，如图所示，但相隔一段小距离，其中一条AB是固定的，另一条CD能自由活动，当直流电流按图方向通与两条导线时，导线CD将（从纸外向纸内看）（）A. 顺时针方向转动，同时靠近导线ABB. 逆时针方向转动，同时靠近导线ABC. 逆时针方向转动，同时离开导线ABD. 顺时针方向转动，同时离开导线AB7.α粒子为氦原子核，质量约为质子的4倍，与质子电性相同，所带电荷量为质子电量的2倍。
若使质子、α粒子在同一匀强磁场中做匀速圆周运动。
关于它们的半径之比A. 当质子、α粒子的速度大小相等时，半径之比为1：2B. 当质子、α粒子的速度大小相等时，半径之比为2：1C. 当质子，α粒子的动能大小相等时，半径之比为1：2D. 当质子、α粒子的动能大小相等时．半径之比为2：18.我们通常用阴极射线管来研究磁场、电场对运动电荷的作用，如图所示为阴极射线管的示意图。
人教版高二物理选修3—1第3章 磁场练习含答案
（高二）人教物理选修3—1第3章磁场练习含答案人教选修3—1第三章磁场1、如图所示，将一根刨光的圆木柱固定在一个木制的圆盘底座C上，将两个内径略大于圆木柱直径、质量均为m的磁环A、B套在圆木柱上，且同名磁极相对，结果磁环A悬浮后静止。
已知重力加速度为g。
这时磁环B对底座C的压力F N 的大小为()A．F N＝mg B．F N＝2mgC．F N>2mg D．mg<F N<2mg2、下列关于磁场中某点磁感应强度的方向的说法不正确的是()A．该点的磁场的方向B．该点小磁针静止时N极所指方向C．该点小磁针N极的受力方向D．该点小磁针S极的受力方向3、图中的四幅图为电流产生磁场的分布图，其中正确的是()①②③④A．①③B．②③C．①④D．②④4、如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则()A．如果台秤的示数增大，说明磁铁左端是北极B．如果台秤的示数增大，说明磁铁右端是北极C．无论如何台秤的示数都不可能变化D．以上说法都不正确5、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．开始通电时，电子做定向移动并向b偏转D．两个表面电势不同，a表面电势较高6、(双选)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍。
两个速率相同的电子分别在两磁场区域做圆周运动。
与Ⅰ中运动的电子相比，Ⅱ中的电子()A. 运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等7、下列说法中正确的是()A．磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值，即B＝F ILB．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式，它的大小取决于场源以及导线在磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D．通电导线所受磁场力的方向就是磁场的方向8、关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度9、(双选)通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab 边与MN平行。
高中物理选修3-1：第三章 磁场 单元测试(含答案)
高二物理选修3-1：第三章磁场单元测试一、单选题1.下列关于磁场的说法正确的是（）A. 地理的北极就是地磁场的北极B. 安培发现了电流的磁效应C. 磁场是客观存在的，但是磁感线是人们假想出来的D. 某点磁场的方向与小磁针静止时S极的指向相同2.如图所示为某条形磁铁磁场的部分磁感线。
则下列说法正确的是A. 该磁场是匀强磁场B. a点的磁感应强度比b点的磁感应强度小C. a点的磁感应强度比b点的磁感应强度大D. a、b两点的磁场方向相反3.下列关于电场强度E、磁感应强度B的叙述正确的是A. 电场中某点的场强大小与放入试探电荷无关B. 电场中某点的场强方向就是检验电荷在该点所受电场力的方向C. 通电导线在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零D. 根据定义式B=F，磁场中某点的磁感应强度B与F成正比，与IL成反比IL4.如图所示，匀强磁场垂直于纸面，磁感应强度为B．边长为a的正方形线框与磁场垂直，且一条对角线与磁场边界重合．则通过线圈平面的磁通量为（）A. Ba22B. BaC. Ba2D. 2Ba5.如图所示为电磁轨道炮的工作原理图。
待发射弹体与轨道保持良好接触，并可在两平行轨道之间无摩擦滑动。
电流从一条轨道流入，通过弹体后从另一条轨道流回。
轨道电流可形成在弹体处垂直于轨道平面的磁场(可视为匀强磁场)，磁感应强度的大小与电流I成正比。
通电的弹体在安培力的作用下离开轨道，则下列说法正确的是( )A. 弹体向左高速射出B. I为原来的2倍，弹体射出的速度也为原来的4倍C. 弹体的质量为原来的2倍，射出的速度也为原来的2倍D. 轨道长度L为原来的4倍，弹体射出的速度为原来的2倍6.质量和电量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示，下列表述正确的是( )A. M带负电，N带正电B. M的速率小于N的速率C. 洛伦兹力对M、N做正功D. M的运行时间大于N的运行时间7.如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛伦兹力的是()A. B.C. D.8.一个用于加速质子的回旋加速器，其核心部分如图所示，D形盒半径为R，垂直D形盒底面的匀强磁场的磁感应强度为B，两盒分别与交流电源相连．下列说法中正确的是（）A. 质子被加速后的最大速度随B、R的增大而增大B. 质子被加速后的最大速度随加速电压的增大而增大C. 只要R足够大，质子的速度可以被加速到任意值D. 不需要改变任何量，这个装置也能用于加速α粒子二、多选题9.质谱仪的工作原理示意图如图，它由速度选择器和有边界的偏转磁场构成。
人教版物理选修3-1第三章磁场单元测试含答案
高二物理选修3-1第三章磁场章节知识点过关单元测试一、选择题（本题共15小题，每小题4分，共60分。
在每小题给出的四个选项中，1-10题只有一个选项符合题目要求，11-15题有多个选项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1．关于磁感线，下列说法正确的是（A．两条磁感线的空隙处一定不存在磁场B．磁感线总是从N极到S极）C．磁感线上每一点的切线方向都跟该点的磁场方向一致D．两个磁场叠加的区域，磁感线就可能相交2．如图所示，一水平导线通以电流I，导线下方有一电子，初速度方向与电流平行，关于电子的运动情况，下述说法中，正确的是（A．沿路径a运动，其轨道半径越来越大B．沿路径a运动，其轨道半径越来越小C．沿路径b运动，其轨道半径越来越小D．沿路径b运动，其轨道半径越来越大）3．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示。
忽略带电粒子的重力。
下列表述正确的是（A．M带正电N带负电）B．M的速率大于N的速率C．洛伦兹力对M、N均做正功D．M的运行时间大于N的运行时间动的半径为（A．L）B．2L D．L/2C．5L/45．磁场中某区域的磁感线，如图所示，则（A．a、b两处的磁感应强度的大小不等，Ba＞BbB．a、b两处的磁感应强度的大小不等，Ba＜Bb）C．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小6．带电粒子在垂直于匀强磁场的平面内做匀速圆周运动，现欲缩短其旋转周期，下列可行的方案是（）A．减小粒子的入射速率C．增大粒子的入射速率B．减小磁感应强度D．增大带电粒子的比荷7．关于地磁场，下列说法正确的是（）A．地球是一个巨大的磁体，地磁N极在地理北极附近，S极在地理南极附近B．地球表面的磁场的竖直分量在南半球垂直地面竖直向上，在北半球垂直于地面竖直向下C．地球的周围存在着磁场，但地磁的两极与地理的两极并不重合，其间有一个夹角，这就是磁偏角，磁偏角的数值在地球上不同地点是相同的D．在地球表面各点地磁场强弱相同A B）A BA．φ ＞φA BB．φ ＝φAC．φ ＜φAD．无法确定9．当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应，这个电势差也被叫做霍尔电压。
人教版高中物理选修3-1《磁场》单元测试试卷(精品整理含答案)
人教版高中物理选修3-1《磁场》单元测试卷限时：90分钟总分：100分一、选择题(每小题4分，共40分)1．下列说法正确的是()A．除永久磁铁外，一切磁场都是由运动电荷产生的B．一切磁现象都起源于运动电荷C．一切磁作用都是运动电荷通过磁场产生的D．有磁必有电，有电必有磁2．关于磁感应强度B，下列说法中正确的是()A．磁场中某点B的大小，跟放在该点的试探电流元的情况有关B．磁场中某点B的方向，跟该点处试探电流元所受磁场力方向一致C．在磁场中某点试探电流元不受磁场力作用时，该点B值大小为零D．在磁场中磁感线越密集的地方，B值越大3．如图所示，一圆形区域内存在匀强磁场，AC为直径，O为圆心，一带电粒子从A沿AO方向垂直射入磁场，初速度为v1，从D点射出磁场时的速率为v2，则下列说法中正确的是(粒子重力不计)()A．v2>v1，v2的方向必过圆心B．v2＝v1，v2的方向必过圆心C．v2>v1，v2的方向可能不过圆心D．v2＝v1，v2的方向可能不过圆心4．如图所示，三个速度大小不同的同种带电粒子沿同一方向从图示长方形区域的匀强磁场上边缘射入，当它们从下边缘飞出时对入射方向的偏角分别为90˚、60˚、30˚，则它们在磁场中运动时间之比为()A．1∶1∶1B．1∶2∶3C．3∶2∶1D.3∶2∶15．电磁轨道炮工作原理如下图所示，待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是()A．只将轨道长度L变为原来的2倍B．只将电流I增加至原来的2倍C．只将弹体质量减至原来的一半D．将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其他量不变6．如图所示，甲是一带正电的小物块，乙是不带电的绝缘物块，甲、乙叠放在一起置于粗糙的水平地板上，地板上方空间有垂直纸面向里的匀强磁场．现用水平恒力拉乙物块，使甲、乙无相对滑动一起向左加速运动，在加速运动阶段()A．甲、乙两物块间摩擦力不断增大B．甲、乙两物块间摩擦力不断减小C．甲、乙两物块间摩擦力大小不变D．乙物块与地面间摩擦力不断增大7．利用如图所示装置可以选择一定速度范围内的带电粒子．图中板MN上方是磁感应强度大小为B、方向垂直纸面向里的匀强磁场，板上的两条宽度分别为2d和d的缝，两缝近端相距为L.一群质量为m，电荷量为q，具有不同速度的粒子从宽度为2d的缝垂直于板MN进入磁场，对于能够从宽度为d的缝射出的粒子，下列说法正确的是()A．粒子带正电B．射出粒子的最大速度为qB(3d＋L)2mC．保持d和L不变，增大B，射出粒子的最大速度与最小速度之差增大D．保持d和B不变，增大L，射出粒子的最大速度与最小速度之差增大8．如图所示，匀强磁场的磁感应强度为B，有一矩形线圈abcd，且ab＝L1，ad＝L2，通有逆时针方向的电流I，让它绕cd边转过某一角度时，使线圈平面与磁场夹角为θ，则()A．穿过线圈的磁通量为Φ＝BL1L2sinθB．穿过线圈的磁通量为Φ＝BL1L2cosθC．cd边受到的安培力为F＝BIL1sinθD．ad边受到的安培力为F＝BIL1cosθ9．如图，空间有垂直于xOy平面的匀强磁场．t＝0的时刻，一电子以速度v0经过x轴上的A点，方向沿x轴正方向．A点坐标为(－R2，0)，其中R为电子在磁场中做圆周运动的轨道半径．不计重力影响，则() A．电子经过y轴时，速度大小仍为v0B．电子在t＝πR6v0时，第一次经过y轴C．电子第一次经过y轴的坐标为(0，2－32R)D．电子第一次经过y轴的坐标为(0，－2－32R)10．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示．设D形盒半径为R.若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f.则下列说法正确的是()A．质子被加速后的最大速度不可能超过2πfRB．质子被加速后的最大速度与加速电场的电压大小无关C．只要R足够大，质子的速度可以被加速到任意值D．不改变B和f，该回旋加速器也能用于加速α粒子二、填空题(每小题5分，共20分)11．如图所示，比荷为em的电子，以速度v0沿AB边射入边长为a的等边三角形的匀强磁场区域中，欲使电子从BC边穿出，磁感应强度B的取值应为________．12．如图所示，质量为m，带电量为－q的粒子，从两平行电极板正中央垂直电场线和磁感线以速度v飞入．已知两板间距为d，磁感应强度为B，这时粒子恰能直线穿过电场和磁场区域(重力不计)．今将磁感应强度增大到某值，则粒子将落到极板上．粒子落到极板上的动能为________．13．如图所示，A、B为粗细均匀的铜环直径两端，若在A、B两端加一电压U，则环心O处的磁感应强度为________．(已知圆环直径为d)14.如图所示，质量为m的带电微粒，在相互垂直的匀强电磁场中运动，电场强度为E，方向竖直向下，磁感应强度为B，方向垂直纸面向里，此微粒在垂直于磁场的竖直平面内做半径为R的匀速圆周运动(不计空气阻力)，微粒一定带________电(填“正”或“负”)，微粒的线速度大小为________．三、计算题(共40分)15．(10分)如图所示，平行金属导轨间距为0.5 m，水平放置，电源电动势为E＝1.5 V，内阻r＝0.2 Ω，金属棒电阻R＝2.8 Ω，与平行导轨垂直，其余电阻不计，金属棒处于磁感应强度B＝2.0 T、方向与水平方向成60˚角的匀强磁场中，则开始接通电路瞬间，金属棒受到的安培力的大小和方向如何？若棒的质量为m＝5×10－2 kg，此时它对轨道的压力是多少？(g取10 m/s2)16．(10分)如图所示，足够长的绝缘斜面与水平面间的夹角为α(sinα＝0.6)，放在水平方向的匀强电场和匀强磁场中，电场强度E＝50 V/m，方向水平向左，磁场方向垂直于纸面向外．一带电量q＝＋4.0×10－2C，质量m＝0.40 kg的光滑小球，以初速度v0＝20 m/s，从斜面底端A冲上斜面，经过3 s离开斜面，求磁场的磁感应强度．(取g＝10 m/s2)17．图中左边有一对平行金属板，两板相距为d，电压为U，两板之间有匀强磁场，磁感应强度大小为B0，方向与金属板面平行并垂直于纸面朝里．图中右边有一半径为R，圆心为O的圆形区域，区域内也存在匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里．一电荷量为q的正离子沿平行金属板面、垂直于磁场的方向射入平行金属板之间，沿同一方向射出平行金属板之间的区域，并沿直径EF方向射入磁场区域，最后从圆形区域边界上的G点射出，已知弧FG所对应的圆心角为θ，不计重力，求(1)离子速度的大小；(2)离子的质量．18．(10分)如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应强度为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向与x轴正方向夹角为θ.不计空气阻力，重力加速度为g，求：(1)电场强度E的大小和方向；(2)小球从A点抛出时初速度v0的大小；(3)A点到x轴的高度h.人教版高中物理选修3-1《磁场》单元测试试卷参考答案一、选择题(每小题4分，共40分)1．下列说法正确的是()A．除永久磁铁外，一切磁场都是由运动电荷产生的B．一切磁现象都起源于运动电荷C．一切磁作用都是运动电荷通过磁场产生的D．有磁必有电，有电必有磁解析：磁现象的电本质，一切磁现象都起源于运动电荷．答案：BC2．关于磁感应强度B，下列说法中正确的是()A．磁场中某点B的大小，跟放在该点的试探电流元的情况有关B．磁场中某点B的方向，跟该点处试探电流元所受磁场力方向一致C．在磁场中某点试探电流元不受磁场力作用时，该点B值大小为零D．在磁场中磁感线越密集的地方，B值越大解析：磁场中某点的磁感应强度由磁场本身决定，与试探电流元无关，而磁感线可以描述磁感应强度，疏密程度表示大小．答案：D图13．如图1所示，一圆形区域内存在匀强磁场，AC为直径，O为圆心，一带电粒子从A沿AO方向垂直射入磁场，初速度为v1，从D点射出磁场时的速率为v2，则下列说法中正确的是(粒子重力不计)()A．v2>v1，v2的方向必过圆心B．v2＝v1，v2的方向必过圆心C ．v 2>v 1，v 2的方向可能不过圆心D ．v 2＝v 1，v 2的方向可能不过圆心答案：B图24．如图2所示，三个速度大小不同的同种带电粒子沿同一方向从图示长方形区域的匀强磁场上边缘射入，当它们从下边缘飞出时对入射方向的偏角分别为90˚、60˚、30˚，则它们在磁场中运动时间之比为( )A ．1∶1∶1B ．1∶2∶3C ．3∶2∶1 D.3∶2∶1解析：如图3所示，图3设带电粒子在磁场做圆周运动的圆心为O ，由几何关系知，圆弧MN ︵ 所对应的粒子运动的时间t ＝MN ︵v ＝Rαv ＝m v qB ·αv ＝mαqB ，因此，同种粒子以不同速度射入磁场，经历时间与它们的偏角α成正比，即t 1∶t 2∶t 3＝90˚∶60˚∶30˚＝3∶2∶1.答案：C5．(2011·新课标卷)电磁轨道炮工作原理如下图4所示，待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I 从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是()图4A．只将轨道长度L变为原来的2倍B．只将电流I增加至原来的2倍C．只将弹体质量减至原来的一半D．将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其他量不变解析：由题意可知，安培力做功使炮弹的速度逐渐增大．假设轨道宽度为L′，则由动能定理可知F安培力L＝12，而F安培力＝BIL′，又根据题意可知B＝KI(K2m v为常数)，三个式子整理可得到弹体的出射速度v＝I2KLL′，从而判断B，Dm正确．答案：BD6．如图5所示，甲是一带正电的小物块，乙是不带电的绝缘物块，甲、乙叠放在一起置于粗糙的水平地板上，地板上方空间有垂直纸面向里的匀强磁场．现用水平恒力拉乙物块，使甲、乙无相对滑动一起向左加速运动，在加速运动阶段()图5A．甲、乙两物块间摩擦力不断增大B．甲、乙两物块间摩擦力不断减小C ．甲、乙两物块间摩擦力大小不变D ．乙物块与地面间摩擦力不断增大答案：BD图67．利用如图6所示装置可以选择一定速度范围内的带电粒子．图中板MN 上方是磁感应强度大小为B 、方向垂直纸面向里的匀强磁场，板上的两条宽度分别为2d 和d 的缝，两缝近端相距为L .一群质量为m ，电荷量为q ，具有不同速度的粒子从宽度为2d 的缝垂直于板MN 进入磁场，对于能够从宽度为d 的缝射出的粒子，下列说法正确的是( )A ．粒子带正电B ．射出粒子的最大速度为qB (3d ＋L )2mC ．保持d 和L 不变，增大B ，射出粒子的最大速度与最小速度之差增大D ．保持d 和B 不变，增大L ，射出粒子的最大速度与最小速度之差增大解析：粒子要从右边的缝中射出，粒子进入磁场后向右偏，根据左手定则可以判断粒子带负电，A 项错误；由q v B ＝m v 2r 得v ＝qBr m ，可见半径越大，速率越大，最大半径为3d ＋L 2，因此射出的最大速度为qB (3d ＋L )2m，B 项正确；同理可求得最小速度为qBL 2m ，最大速度与最小速度之差为3qBd 2m ，这个值与L 无关，可以分析，C 项正确，D 项错误．答案：BC8．如图7所示，匀强磁场的磁感应强度为B ，有一矩形线圈abcd ，且ab ＝L 1，ad ＝L 2，通有逆时针方向的电流I ，让它绕cd 边转过某一角度时，使线圈平面与磁场夹角为θ，则( )图7A．穿过线圈的磁通量为Φ＝BL1L2sinθB．穿过线圈的磁通量为Φ＝BL1L2cosθC．cd边受到的安培力为F＝BIL1sinθD．ad边受到的安培力为F＝BIL1cosθ解析：沿cd转过某一角度，使线圈平面与磁场夹角为θ，此时穿过线圈的有效面积为L1L2sinθ，所以穿过线圈的磁通量为BL1L2sinθ，cd边与磁场方向垂直，受到的安培力为BIL1，ad边与磁场方向平行，受到的安培力为0.答案：A9．如图8，空间有垂直于xOy平面的匀强磁场．t＝0的时刻，一电子以速度v0经过x轴上的A点，方向沿x轴正方向．A点坐标为(－R2，0)，其中R为电子在磁场中做圆周运动的轨道半径．不计重力影响，则()图8A．电子经过y轴时，速度大小仍为v0B．电子在t＝πR6v0时，第一次经过y轴C．电子第一次经过y轴的坐标为(0，2－32R)D．电子第一次经过y轴的坐标为(0，－2－32R)解析：因电子在匀强磁场中运动，只受洛伦兹力，做匀速圆周运动，故A正确；画出轨迹，由几何关系可知，当电子转过30˚角时，到达y轴对应时间t＝112T＝1 12×2πRv0＝πR6v0，故B正确；电子应向下方偏转．故穿过y轴时坐标为∶y＝－R(1－cos30˚)＝－2－32R，故D正确．答案：ABD10．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图9所示．设D形盒半径为R.若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f.则下列说法正确的是()图9A．质子被加速后的最大速度不可能超过2πfRB．质子被加速后的最大速度与加速电场的电压大小无关C．只要R足够大，质子的速度可以被加速到任意值D．不改变B和f，该回旋加速器也能用于加速α粒子解析：由于回旋加速器所加交变电压周期与粒子转动的周期相同，则粒子的最大速度为2πfR，A项正确；质子被加速后的最大速度v m＝BqRm，与加速电场的电压大小无关，B项正确；R足够大，质子速度不能被加速到任意值．因为按相对论原理，质子速度接近光速时光子质量发生变化，进一步提高速度就不可能了，C 项错误；因为回旋加速器所加交变电压周期与粒子转动周期应相同，粒子转动周期T＝2πmBq，α粒子与质子的比荷不相同，应调节f或B，故D项错误．答案：AB二、填空题(每小题5分，共20分)图1011．如图10所示，比荷为e m 的电子，以速度v 0沿AB 边射入边长为a 的等边三角形的匀强磁场区域中，欲使电子从BC 边穿出，磁感应强度B 的取值应为________．解析：画出刚好不出BC 边的临界状态对应的轨迹，应与BC 相切，根据轨迹确定半径，再根据r ＝m v 0eB 求B .答案：B ≤3m v 0ae图1112．如图11所示，质量为m ，带电量为－q 的粒子，从两平行电极板正中央垂直电场线和磁感线以速度v 飞入．已知两板间距为d ，磁感应强度为B ，这时粒子恰能直线穿过电场和磁场区域(重力不计)．今将磁感应强度增大到某值，则粒子将落到极板上．粒子落到极板上的动能为________．解析：由题意：q U d ＝q v B ，又当粒子落到极板上有：－q ·U 2＝E k －12m v 2，所以E k ＝m v 2－q v Bd 2. 答案：m v 2－q v Bd 213．如图12所示，A 、B 为粗细均匀的铜环直径两端，若在A 、B 两端加一电压U，则环心O处的磁感应强度为________．(已知圆环直径为d)图12答案：014.如图13所示，质量为m的带电微粒，在相互垂直的匀强电磁场中运动，电场强度为E，方向竖直向下，磁感应强度为B，方向垂直纸面向里，此微粒在垂直于磁场的竖直平面内做半径为R的匀速圆周运动(不计空气阻力)，微粒一定带________电(填“正”或“负”)，微粒的线速度大小为________．图13解析：粒子做匀速圆周运动，则重力与电场力等大反向，故电场力竖直向上，则微粒带负电，又R＝m vqB 且mg＝qE，所以v＝qBRm＝gBRE.答案：负；BRg E三、论述计算题(共40分)图1415．(10分)如图14所示，平行金属导轨间距为0.5 m，水平放置，电源电动势为E＝1.5 V，内阻r＝0.2 Ω，金属棒电阻R＝2.8 Ω，与平行导轨垂直，其余电阻不计，金属棒处于磁感应强度B＝2.0 T、方向与水平方向成60˚角的匀强磁场中，则开始接通电路瞬间，金属棒受到的安培力的大小和方向如何？若棒的质量为m＝5×10－2 kg，此时它对轨道的压力是多少？(g取10 m/s2)解：电路刚接通的瞬间，金属棒瞬时速度为零，金属棒受三个力作用，即：重力、支持力、安培力，由于此时金属棒未动，不会产生感应电动势，这时回路中的电流只由电源及回路电阻决定．由闭合电路欧姆定律有I＝ER＋r ＝ 1.52.8＋0.2A＝0.5 A.F＝BIL＝2.0×0.5×0.5 N＝0.5 N.方向由左手定则可知，与轨道成30˚角斜向左上方，其竖直的分力F sinθ＝0.5×sin30˚ N＝0.25 N.因F sin30˚＝0.25 N，小于重力mg＝5×10－2×10 N＝0.5 N.说明轨道对金属棒仍有支持力F N存在，由竖直方向受力平衡知：F N＋F sin30˚－mg＝0，F N＝mg－F sin30˚＝0.5 N－0.25 N＝0.25 N.由牛顿第三定律可知，金属棒对轨道的压力为0.25 N.图1516．(10分)如图15所示，足够长的绝缘斜面与水平面间的夹角为α(sinα＝0.6)，放在水平方向的匀强电场和匀强磁场中，电场强度E＝50 V/m，方向水平向左，磁场方向垂直于纸面向外．一带电量q＝＋4.0×10－2C，质量m＝0.40 kg的光滑小球，以初速度v0＝20 m/s，从斜面底端A冲上斜面，经过3 s离开斜面，求磁场的磁感应强度．(取g＝10 m/s2)解：带电小球的受力示意图如图16所示．小球沿斜面方向做匀减速运动，根据牛顿第二定律，则有：mg sinα＋qE cosα＝ma.图16解得：a＝g sinα＋qEm cosα＝(10×0.6＋4×10－2×50×0.80.40) m/s2＝10 m/s2.设小球运动到最高点时速度v t＝0，所用时间为t1，则有：v t＝v0－at1＝0.解得：t1＝v0a＝2010s＝2 s.图17故带电小球上升至最高点后立即下滑，此时小球受力情况如图17所示．小球沿斜面加速下滑其加速度仍为：a＝10 m/s2，下滑时间：t2＝t－t1＝3 s－2 s＝1 s.小球下滑t2＝1 s时的速度为：v′＝at2＝10×1 m/s＝10 m/s.此时小球离开斜面，F N＝0.则垂直斜面方向有：qE sinα＋q v′B＝mg cosα，解得B＝mg cosα－qE sinαq v′＝5.0 T.17．图18中左边有一对平行金属板，两板相距为d，电压为U，两板之间有匀强磁场，磁感应强度大小为B0，方向与金属板面平行并垂直于纸面朝里．图中右边有一半径为R，圆心为O的圆形区域，区域内也存在匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里．一电荷量为q的正离子沿平行金属板面、垂直于磁场的方向射入平行金属板之间，沿同一方向射出平行金属板之间的区域，并沿直径EF方向射入磁场区域，最后从圆形区域边界上的G点射出，已知弧FG所对应的圆心角为θ，不计重力，求图18(1)离子速度的大小；(2)离子的质量．解：(1)由题设知，离子在平行金属板之间做匀速直线运动，它所受到的向上的磁场力和向下的电场力平衡q v B0＝qE0①式中，v是离子运动速度的大小，E0是平行金属板之间的匀强电场的强度，有E0＝Ud②由①②式得v ＝U B 0d ③ (2)在圆形磁场区域，离子做匀速圆周运动．由洛伦兹力公式和牛顿第二定律有q v B ＝m v 2r ④图19式中，m 和r 分别是离子的质量和它做圆周运动的半径．由题设，离子从磁场边界上的点G 穿出，离子运动的圆周的圆心O ′必在过E 点垂直于EF 的直线上，且在EG 的垂直平分线上(见上图)．由几何关系有r ＝R tan α⑤式中，α是OO ′与直线EF 的夹角．由几何关系有2α＋θ＝π⑥联立③④⑤⑥式得，离子的质量为m ＝qBB 0Rd U cot θ2⑦图2018．(10分)如图20所示，直角坐标系xOy 位于竖直平面内，在水平的x 轴下方存在匀强磁场和匀强电场，磁场的磁感应强度为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向与x轴正方向夹角为θ.不计空气阻力，重力加速度为g，求：(1)电场强度E的大小和方向；(2)小球从A点抛出时初速度v0的大小；(3)A点到x轴的高度h.解：(1)小球在电场、磁场中恰能做匀速圆周运动，其所受电场力必须与重力平衡，有qE＝mg①E＝mg q ②重力的方向是竖直向下的，电场力的方向则应为竖直向上，由于小球带正电，所以电场强度方向竖直向上．(2)小球做匀速圆周运动，O′为圆心，MN为弦长，∠MO′P＝θ，(P为MN 的中点)．设半径为r，由几何关系知L2r＝sinθ③小球做匀速圆周运动的向心力由洛伦兹力提供，设小球做圆周运动的速率为v，有q v B＝m v2 r④由速度的合成与分解得v0v＝cosθ⑤由③④⑤式得v0＝qBL2m cotθ⑥(3)设小球到M点的竖直分速度为v y，它与水平分速度的关系为v y＝v0tanθ⑦由匀变速直线运动规律v2y＝2gh⑧由⑥⑦⑧式得h＝q2B2L2 8m2g⑨。
最新人教版高中物理选修3-1磁场单元测试卷(含答案解析)经典
最新人教版高中物理选修3-1磁场单元测试卷（含答案解析）经典一、单选题（本大题共10小题，共40.0分）1.如图，小磁针处于静止状态，由此可以判定()A. a是N极，b是S极B. a是S极，b是N极C. a是S极，b是S极D. a是N极，b是N极2.关于磁感应强度，下列说法正确的是()A. 磁场中某点磁感应强度的大小，跟放在该点的试探电流元的情况有关B. 磁场中某点磁感应强度的方向，跟该点处试探电流元所受的磁场力方向一致C. 在磁场中某点的试探电流元不受磁场力作用时，该点磁感应强度值大小为零D. 在磁场中磁感线越密的地方，磁感应强度越大3.下列关于磁感线与电场线的描述，正确的是()A. 电场线起止于电荷，磁感线起止于磁极B. 电场线一定不闭合，磁感线一定是闭合的C. 磁感线是小磁针在磁场力作用下的运动轨迹D. 沿磁感线方向磁场逐渐减弱4.两根相互靠近的长直导线1、2中通有相同的电流，如图，两电流间的磁相互作用力为F，若在两根导线所在空间内加一匀强磁场后，导线1所受安培力的合力恰好为零。
则所加磁场的方向是()A. 垂直纸面向里B. 垂直纸面向外C. 垂直导线向右D. 垂直导线向左5.在阴极射线管中电子流方向由左向右，其上方置一根通有如下图所示电流的直导线，导线与阴极射线管平行，则阴极射线将会()A. 向上偏转B. 向下偏转C. 向纸内偏转D. 向纸外偏转6.如图所示，在xOy平面内第Ⅰ象限y轴和虚线y=√33x之间存在范围足够大的匀强磁场(y轴、虚线边界有磁场)，方向垂直纸面向外，磁感应强度大小为B，在A(0,L)处有一个粒子源，可沿平面内各个方向射出质量为m，电量为q的带负电的粒子，粒子速率均为√3qBL2m，不计粒子间的相互作用力与重力，则粒子在磁场中运动的最短时间与最长时间之比为()A. 13B. 23C. 15D. 297.如图所示，空间存在着匀强电场E和匀强磁场B组成的复合场。
有一个质量为m、电荷量为+q的带电小球，以一定的初速度v0水平向右运动，则带电小球在复合场中可能沿直线运动的是()A. B.C. D.8.如图所示，条形磁铁放在桌面上，一根通电直导线由S极的上端平移到N极上端的过程中，导线保持与磁铁垂直，导线的通电方向如图中所示，则这个过程中磁铁受到的摩擦力(磁铁保持静止)()A. 为零B. 方向由向左变为向右C. 方向保持不变D. 方向由向右变为向左9.如图所示，一质量为m、长度为L的导体棒AC静止于两平行的水平导轨上且与两导轨垂直，通过AC的电流为I，匀强磁场的磁感应强度为B，方向与导轨平面成θ角斜向下且垂直于AC，下列说法正确的是()A. AC受到的安培力大小为BILsinθB. AC可能不受摩擦力作用C. AC受到的安培力与摩擦力平衡D. AC所受的支持力大小为BILcosθ+mg，摩擦力大小为BILsinθ10.长为L的直导体棒a放置在光滑绝缘水平面上，固定的长直导线b与a平行放置，导体棒a与力传感器相连，如图所示(俯视图).a、b中通有大小分别为I a、I b的恒定电流，其中已知I a方向向上，I b方向未知．导体棒a静止时，传感器受到a给它的方向向左、大小为F的拉力．下列说法正确的是()A. I b与I a的方向相同，I b在a处的磁感应强度B大小为FI b LB. I b与I a的方向相同，I b在a处的磁感应强度B大小为FI a LC. I b与I a的方向相反，I b在a处的磁感应强度B大小为FI b LD. I b与I a的方向相反，I b在a处的磁感应强度B大小为FI a L二、填空题（本大题共5小题，共20.0分）11.如图，两根通电长直导线a、b平行放置，a、b中的电流强度分别为I和2I，此时a受到的磁场力为F，若以该磁场力的方向为正，则b受到的磁场力为________；a、b的正中间再放置一根与a、b平行共面的通电长直导线c后，a受到的磁场力大小变为2F，则此时b受到的磁场力为___________。
人教版物理选修3-1第三章磁场单元测试含答案
高二物理选修3-1第三章磁场章节知识点过关单元测试一、选择题（本题共15小题，每小题4分，共60分。
在每小题给出的四个选项中，1-10题只有一个选项符合题目要求，11-15题有多个选项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1．关于磁感线，下列说法正确的是（）A．两条磁感线的空隙处一定不存在磁场B．磁感线总是从N极到S极C．磁感线上每一点的切线方向都跟该点的磁场方向一致D．两个磁场叠加的区域，磁感线就可能相交2．如图所示，一水平导线通以电流I，导线下方有一电子，初速度方向与电流平行，关于电子的运动情况，下述说法中，正确的是（）A．沿路径a运动，其轨道半径越来越大B．沿路径a运动，其轨道半径越来越小C．沿路径b运动，其轨道半径越来越小D．沿路径b运动，其轨道半径越来越大3．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示。
忽略带电粒子的重力。
下列表述正确的是（）A．M带正电N带负电B．M的速率大于N的速率C．洛伦兹力对M、N均做正功D．M的运行时间大于N的运行时间4．如图所示的速度选择器水平放置，板长为L，两板间距离也为L，两板间分布着如图所示的正交匀强电场与匀强磁场，一带正电的粒子(不计重力)从两板左侧中点O处沿图中虚线水平向右射入速度选择器，恰好做匀速直线运动；若撤去磁场，保留电场，粒子以相同的速度从O点进入电场，恰好从上板极右边缘d点离开场区；若撤去电场，保留磁场，粒子以相同的速度从O点进入磁场，则粒子圆周运动的半径为（）A．L B．2LC．5L/4 D．L/25．磁场中某区域的磁感线，如图所示，则（）A．a、b两处的磁感应强度的大小不等，Ba＞BbB．a、b两处的磁感应强度的大小不等，Ba＜BbC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小A．减小粒子的入射速率B．减小磁感应强度C．增大粒子的入射速率D．增大带电粒子的比荷7．关于地磁场，下列说法正确的是（）A．地球是一个巨大的磁体，地磁N极在地理北极附近，S极在地理南极附近B．地球表面的磁场的竖直分量在南半球垂直地面竖直向上，在北半球垂直于地面竖直向下C．地球的周围存在着磁场，但地磁的两极与地理的两极并不重合，其间有一个夹角，这就是磁偏角，磁偏角的数值在地球上不同地点是相同的D．在地球表面各点地磁场强弱相同8．如图所示，两个圆环A、B同心放置，且半径R A＜R B。
人教版高二物理选修3-1 第三章《磁场》 达标检测 word版含解析答案
人教版选修3-1 第三章磁场达标检测本章达标检测(满分:100分;时间:90分钟)一、选择题(本题共8小题,每小题6分,共48分。
在每小题给出的四个选项中,第1~5题只有一个选项正确,第6~8题有多个选项正确,全部选对的得6分,选不全的得3分,有选错或不答的得0分) 1.如图所示,两个完全相同的线圈套在一水平光滑绝缘圆柱上,但能自由移动,若两线圈内通以大小不等的同向电流,则它们的运动情况是()A.都绕圆柱转动B.以不等的加速度相向运动C.以相等的加速度相向运动D.以相等的加速度背向运动2.图中a、b、c、d为四根与纸面垂直的长直导线,其横截面位于正方形的四个顶点上,导线中通有大小相同的电流,方向如图所示。
一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动,它所受洛伦兹力的方向是()A.向上B.向下C.向左D.向右3. 如图所示,两根垂直纸面、平行且固定放置的直导线M和N,通有同向等值电流,沿纸面与直导线M、N等距放置另一根可自由移动的通电导线ab,则通电导线ab在安培力作用下的运动情况是()A.沿纸面逆时针转动B.沿纸面向右平动C.静止不动D.a 端转向纸里,b 端转向纸外4.一个重力不计的带电粒子垂直进入匀强磁场,在与磁场垂直的平面内做匀速圆周运动。
则下列能表示运动周期T 与半径R 之间的关系的图象是( )5.如图所示的区域中存在着匀强电场和匀强磁场,二者平行但方向相反。
质量为m,所带电荷量为-q 的粒子(不计重力)沿电场方向以初速度v 0射入场区,下列关于该粒子的说法正确的是( )A.所受洛伦兹力越来越小B.速度方向保持不变C.所受电场力越来越小D.向右的最大位移为mv 022qE6.如图所示,两根长直导线竖直插入光滑绝缘水平桌面上的M 、N 两小孔中,O 为M 、N 连线的中点,连线上a 、b 两点关于O 点对称。
导线均通有大小相等、方向向上的电流。
已知长直导线周围产生的磁场的磁感应强度B=k I r,式中k 是常量、I 是导线中的电流、r 为点到导线的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《静电场》单元测试一、选择题（每小题4分，共44分）1、下列关于电场和磁场的说法中正确的是( )A.电场线和磁感线都是封闭曲线B.电场线和磁感线都是不封闭曲线C.通电导线在磁场中一定受到磁场力的作用D.电荷在电场中一定受到电场力的作用2、如图所示,一长直导线穿过载有恒定电流的金属圆环的中心且垂直于环所在的平面,导线和环中的电流方向如图所示,则圆环受到的磁场力为( )A.沿环半径向外B.沿环半径向里C.水平向左D.等于零3、如图所示,a、b两金属环同圆心同平面水平放置,当a中通以图示方向电流时,b环中磁通量方向是( )A.向上B.向下C.向左D.04、如图所示,当开关S闭合的时候,导线ab受力的方向应为( )A.向右B.向左C.向纸外D.向纸里5、如图所示,一带负电荷的滑块从粗糙绝缘斜面的顶端滑至底端时的速度为v,若加一个垂直纸面向外的匀强磁场,并保证滑块能滑至底端,则它滑至底端时的速度( )A.变大B.变小C.不变D.条件不足,无法判断6、一正电荷q以速度v沿x轴正方向进入垂直纸面向里的匀强磁场中,磁感应强度为B,如图所示,为了使电荷能做直线运动,则必须加一个电场进去,不计重力,此电场的场强应该是( )A.沿y轴正方向,大小为Bv/qB.沿y轴负方向,大小为BvC.沿y轴正方向,大小为v/BD.沿y轴负方向,大小为Bv/q7、(多选)用回旋加速器来加速质子,为了使质子获得的动能增加为原来的4倍,原则上可以采用下列哪几种方法( )A.将其磁感应强度增大为原来的2倍B.将其磁感应强度增大为原来的4倍C.将D形盒的半径增大为原来的2倍D.将D形盒的半径增大为原来的4倍8、一电子在磁感应强度为B的匀强磁场中,以一固定的正电荷为圆心在同一圆形轨道上运动,磁场方向垂直于运动平面,静电力恰好是磁场作用在电子上洛伦兹力的3倍,电子电荷量为e,质量为m,那么电子运动的角速度可能为( )A. B. C. D.9、如图所示,质子和氘核的质量和速度的乘积相等,垂直磁场边界MN进入匀强磁场区域,那么以下说法中正确的是( )A.它们所受洛伦兹力相同B.它们做圆周运动的向心加速度相同C.它们的轨道半径相同D.它们在磁场中运动时间相同10、(多选)如图所示,两个半径相同的半圆形光滑轨道分别竖直放在匀强磁场和匀强电场中,轨道两端在同一高度上,两个相同的带正电小球同时从两轨道左端最高点由静止释放,M、N为轨道的最低点,以下说法正确的是( )A.两小球到达轨道最低点的速度v M>v NB.两小球到达轨道最低点时对轨道的压力F M>F NC.小球第一次到达M点的时间大于到达N点的时间D.在磁场中小球能到达轨道的另一端,在电场中不能到达轨道另一端11、(多选)如图所示,套在足够长的绝缘粗糙直棒上的带正电小球,其质量为m,带电荷量为q,小球可在棒上滑动,现将此棒竖直放入沿水平方向且互相垂直的匀强磁场和匀强电场中。
设小球电荷量不变,小球由静止下滑的过程中( )A.小球加速度一直增大B.小球速度一直增大,直到最后匀速C.棒对小球的弹力一直减小D.小球所受洛伦兹力一直增大,直到最后不变二、填空题（每小题6分，共12分）12、一矩形线圈的面积S=10-2 m2,线圈平面和匀强磁场方向之间的夹角θ1=30°,穿过线圈的磁通量Φ=1×10-3 Wb,则磁场的磁感应强度B=______;若线圈以一条边为轴旋转180°,则穿过线圈的磁通量的变化量为______;若线圈平面和磁场方向之间的夹角变为θ2=0°,则Φ=______。
13、如图所示,在真空中半径为r=3×10-2m的圆形区域内有一匀强磁场,磁场的磁感应强度B=0.2 T,方向垂直纸面向外。
一带正电粒子以v0=1.2×106m/s的初速度从磁场边界上的A点射入磁场,已知该粒子的比荷=1.0×108 C/kg,不计粒子的重力,则粒子在磁场中运动的最长时间为______s。
三、计算题(共44分)14、（10分）如图所示,一束电子的电荷量为e,以速度v垂直射入磁感应强度为B、宽度为d的有界匀强磁场中,穿出磁场时的速度方向与原来电子入射方向的夹角是30°,则电子的质量是多少?电子穿过磁场的时间又是多少?15、（10分）如图所示,光滑导轨与水平面成α角,导轨宽L。
匀强磁场磁感应强度为B。
金属杆质量为m,水平放在导轨上。
当回路总电流为I1时,金属杆正好能静止。
求:(1)B至少多大?这时B的方向如何?(2)若保持B的大小不变而将B的方向改为竖直向上,应把回路总电流I2调到多大才能使金属杆保持静止?16、（12分）电视机的显像管中,电子束的偏转是用磁偏转技术实现的。
电子束经过电压为U的加速电场后,进入一圆形匀强磁场区,如图所示,磁场方向垂直于圆面。
磁场区域的中心为O,半径为r。
当不加磁场时,电子束将通过O点而打到屏幕的中心M点。
为了让电子束射到屏幕边缘P,需要加磁场,使电子束偏转一已知角度θ,此时磁场的磁感应强度B应为多少?17、（12分）如图所示,空间中有场强为E的匀强电场和磁感应强度为B的匀强磁场,y轴为两种场的分界面。
图中虚线为磁场区的右边界。
现有一质量为m、电荷量为-q的带电粒子,从电场中的P点以初速度v0沿x轴正方向开始运动,已知P点的坐标为(-L,0),且L=,试求:(1)带电粒子运动到y轴上时的速度;(2)要使带电粒子能穿越磁场区域而不再返回到电场中,磁场的宽度最大为多少?(不计带电粒子的重力)答案与解析[第1题]下列关于电场和磁场的说法中正确的是()A.电场线和磁感线都是封闭曲线B.电场线和磁感线都是不封闭曲线C.通电导线在磁场中一定受到磁场力的作用D.电荷在电场中一定受到电场力的作用[答案] D[解析]磁感线是封闭曲线,电场线不是封闭曲线,选项A、B均错误;当通电导线与磁场方向平行时,不受磁场力的作用,但电荷在电场中一定受到电场力的作用,选项C错误、D正确。
[第2题]如图所示,一长直导线穿过载有恒定电流的金属圆环的中心且垂直于环所在的平面,导线和环中的电流方向如图所示,则圆环受到的磁场力为()A.沿环半径向外B.沿环半径向里C.水平向左D.等于零[答案] D[解析]I2产生的磁场方向与I1的环绕方向平行,故圆环受到的磁场力为零,故D对。
[第3题]如图所示,a、b两金属环同圆心同平面水平放置,当a中通以图示方向电流时,b环中磁通量方向是()A.向上B.向下C.向左D.0[答案] A[解析]a环形成的磁场方向为内部向上,环外向下,被b环包围的磁通量则为向上、向下磁通量的代数和,而向上的磁感线条数比向下的磁感线条数多,故总磁通量为向上,A正确。
[第4题]如图所示,当开关S闭合的时候,导线ab受力的方向应为()A.向右B.向左C.向纸外D.向纸里[答案] D[解析]由安培定则知,导线ab处磁感线方向从右向左,再根据左手定则知,导线ab受力垂直纸面向里,D正确。
[第5题]如图所示,一带负电荷的滑块从粗糙绝缘斜面的顶端滑至底端时的速度为v,若加一个垂直纸面向外的匀强磁场,并保证滑块能滑至底端,则它滑至底端时的速度()A.变大B.变小C.不变D.条件不足,无法判断[答案] B[解析]带负电荷的滑块沿斜面下滑时,由左手定则判定它受到的洛伦兹力垂直斜面向下,对斜面的正压力增大,所以摩擦力变大,摩擦力做的负功变大,所以滑块滑至底端时的速度变小,故正确答案为B。
[第6题]一正电荷q以速度v沿x轴正方向进入垂直纸面向里的匀强磁场中,磁感应强度为B,如图所示,为了使电荷能做直线运动,则必须加一个电场进去,不计重力,此电场的场强应该是()A.沿y轴正方向,大小为Bv/qB.沿y轴负方向,大小为BvC.沿y轴正方向,大小为v/BD.沿y轴负方向,大小为Bv/q[答案] B[解析]根据电场力与洛伦兹力平衡关系求解。
要使电荷能做直线运动,必须用电场力抵消洛伦兹力,本题正电荷受洛伦兹力的方向沿y轴正方向,故电场力必须沿y轴负方向,即场强沿y轴负方向,且qE=Bqv,即E=Bv。
[第7题](多选)用回旋加速器来加速质子,为了使质子获得的动能增加为原来的4倍,原则上可以采用下列哪几种方法()A.将其磁感应强度增大为原来的2倍B.将其磁感应强度增大为原来的4倍C.将D形盒的半径增大为原来的2倍D.将D形盒的半径增大为原来的4倍[答案]AC[解析]质子在回旋加速器中做圆周运动的半径r=,故动能E k=,所以要使动能变为原来的4倍,应将磁感应强度B或D形盒半径增大为原来的2倍,A、C对,B、D错。
[第8题]一电子在磁感应强度为B的匀强磁场中,以一固定的正电荷为圆心在同一圆形轨道上运动,磁场方向垂直于运动平面,静电力恰好是磁场作用在电子上洛伦兹力的3倍,电子电荷量为e,质量为m,那么电子运动的角速度可能为()A. B. C. D.[答案] A[解析]电子绕正电荷做圆周运动,受到一个指向圆心的静电力——库仑引力作用。
又由于电子在磁场中运动,所以还受洛伦兹力作用。
因为电子是做圆周运动,因此洛伦兹力方向与静电力方向在同一直线上,但由于电子做圆周运动的转动方向未定,故洛伦兹力方向可能沿半径指向圆心,也可能沿半径背离圆心。
当静电力与洛伦兹力方向相同时有F电+F洛=mω2r,即4Beωr=mω2r,得ω=;当静电力与洛伦兹力方向相反时有F电-F洛=mω2r,即2Beωr=mω2r,得ω=,选项A正确。
[第9题]如图所示,质子和氘核的质量和速度的乘积相等,垂直磁场边界MN进入匀强磁场区域,那么以下说法中正确的是()A.它们所受洛伦兹力相同B.它们做圆周运动的向心加速度相同C.它们的轨道半径相同D.它们在磁场中运动时间相同[答案] C[解析]质子和氘核的电荷数相同,质量数不同,两者质量和速度的乘积相等,则有质子的速度大于氘核的速度,所以在同一个匀强磁场中质子所受洛伦兹力大于氘核所受洛伦兹力,所以质子的向心加速度大于氘核的向心加速度,但是根据r=知它们做圆周运动的轨道半径相同;由带电粒子在匀强磁场中做圆周运动的周期公式T=知,它们在磁场中的周期不同,而转过的圆心角相同,所以运动时间不同。
[第10题](多选)如图所示,两个半径相同的半圆形光滑轨道分别竖直放在匀强磁场和匀强电场中,轨道两端在同一高度上,两个相同的带正电小球同时从两轨道左端最高点由静止释放,M、N为轨道的最低点,以下说法正确的是()A.两小球到达轨道最低点的速度v M>v NB.两小球到达轨道最低点时对轨道的压力F M>F NC.小球第一次到达M点的时间大于到达N点的时间D.在磁场中小球能到达轨道的另一端,在电场中不能到达轨道另一端[答案]ABD[解析]小球在磁场中到达轨道最低点时只有重力做功,v M=。
