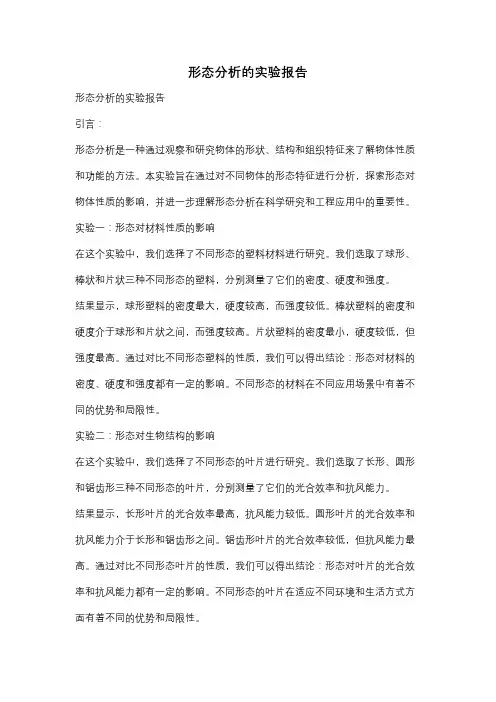

形态分析的实验报告
形态分析的实验报告形态分析的实验报告引言：形态分析是一种通过观察和研究物体的形状、结构和组织特征来了解物体性质和功能的方法。
本实验旨在通过对不同物体的形态特征进行分析，探索形态对物体性质的影响，并进一步理解形态分析在科学研究和工程应用中的重要性。
实验一：形态对材料性质的影响在这个实验中，我们选择了不同形态的塑料材料进行研究。
我们选取了球形、棒状和片状三种不同形态的塑料，分别测量了它们的密度、硬度和强度。
结果显示，球形塑料的密度最大，硬度较高，而强度较低。
棒状塑料的密度和硬度介于球形和片状之间，而强度较高。
片状塑料的密度最小，硬度较低，但强度最高。
通过对比不同形态塑料的性质，我们可以得出结论：形态对材料的密度、硬度和强度都有一定的影响。
不同形态的材料在不同应用场景中有着不同的优势和局限性。
实验二：形态对生物结构的影响在这个实验中，我们选择了不同形态的叶片进行研究。
我们选取了长形、圆形和锯齿形三种不同形态的叶片，分别测量了它们的光合效率和抗风能力。
结果显示，长形叶片的光合效率最高，抗风能力较低。
圆形叶片的光合效率和抗风能力介于长形和锯齿形之间。
锯齿形叶片的光合效率较低，但抗风能力最高。
通过对比不同形态叶片的性质，我们可以得出结论：形态对叶片的光合效率和抗风能力都有一定的影响。
不同形态的叶片在适应不同环境和生活方式方面有着不同的优势和局限性。
实验三：形态对建筑结构的影响在这个实验中，我们选择了不同形态的桥梁进行研究。
我们选取了拱形、悬索和梁式三种不同形态的桥梁，分别测量了它们的承重能力和稳定性。
结果显示，拱形桥梁的承重能力最高，稳定性较好。
悬索桥梁的承重能力和稳定性介于拱形和梁式之间。
梁式桥梁的承重能力较低，但稳定性最差。
通过对比不同形态桥梁的性质，我们可以得出结论：形态对桥梁的承重能力和稳定性都有一定的影响。
不同形态的桥梁在应对不同地理环境和交通需求方面有着不同的优势和局限性。
结论：形态分析是一种重要的科学研究方法，通过对物体的形状、结构和组织特征进行分析，可以揭示物体的性质和功能。
第十二讲 数学形态学及其应用
Introduction
数学形态学的历史可回溯到19世纪 Euler，20世纪Minkowski等人的研究， 1964年法国的Matheron和Serra在积分集合 的研究成果上，将数学形态学引入图像处 理领域，并研制了基于数学形态学的图像 处理系统。
原图
膨胀
腐蚀
开操作
闭操作
实验题目：图像平滑技术（去噪）
实验目的： 熟练掌握空域滤波中常用的平滑和锐化滤波器； 熟练掌握掩模技术，并可以应用掩模技术对图像进行增强处理； 了解图像增强的目的和意义，加深对图像增强的感性认识，巩固 所学的图像增强的理论知识和相关算法。 实验重点：邻域平均法、中值滤波降噪法 实验难点：产生噪声并叠加在图像上 实验内容： （1）选择一幅图像，叠加零均值高斯噪声，然后分别利用邻域平 均法和中值滤波法对该图像进行滤波，显示滤波后的图像，比 较各滤波器的滤波效果。 （2）选择一幅图像，叠加椒盐噪声，选择合适的滤波器将噪声滤 除。 课后作业： 撰写本次上机实验报告
概念
数学形态学是一门建立在严格数学理论的 基础上，分析空间结构的形状、框架的学科。 其语言是集合论，这是极其重要的，也意味着： (1) 它的运算是由集合运算来定义 (2) 所有的方式都必须以合理的方式转换为集合
数学形态学的方法
输入图像 移位、交、并等集合运算 输出图像
结构元素
形态学处理的基本思想：利用结构元素(structuring element)作为“探针”，在图像中不断移动，在此过程中收 集图像的信息、分析图像各部分间的相互关系，从而了解图 像的结构特征。
a X
B X
A B
第八章(1)-数字形态学及其应用
b
A
a
a∈ A b∉ A
结构元素(Structure Element) 设有两幅图像A和B，若A是被处理的对象，B 是用来处理A的，则称B为结构元素。
7
第八章 数字形态学及其应用
交集、 并集和补集
AI B
AU B
AC
A B A
B A
B
A I B = {a a ∈ A且 a ∈ B}
A U B = {a a ∈ A或 a ∈ B} AC = {a a ∉ A}
2
第八章 数字形态学及其应用
利用数学形态学进行图像分析的基本步骤如下： 1、提出所要描述的物体几何结构模式，即提取物 体的几何结构持征； 2、根据该模式选择相应的结构元素，结构元素应该 2 简单而对模式具有最强的表现力； 3、用选定的结构元对图像进行击中与否(HMT)变 换，便可得到比原始图像显著突出物体特征信息的 图像。如果赋予相应的变量．则可得到该结构模式 的定量描述； 4、经过形态变换后的图像突出需要的信息，此时 就可以方便地提取信息。
8
第八章 数字形态学及其应用
差集
A − B = {x x ∈ A, x ∉ B} = A I B c
A B
9
第八章 数字形态学及其应用
平移转换：设A是两个二维集合，A中的元素是 定义 x = ( x1 , x2 )
a = (a1 , a2 )
则： ( A) x = c c = a + x, for a ∈ A
4 3 2 1 0 1 2 3 4 5 6
b∈B
0 1 2 3 4 5 6
(a) 图像X与结构元素B 4 3 2 1 0 1 2 3 4 5 6 (c)
(b) ( X 膨胀的等价定义形式： X ⊕ B = U ( X)b2b ) 4 3 2 1

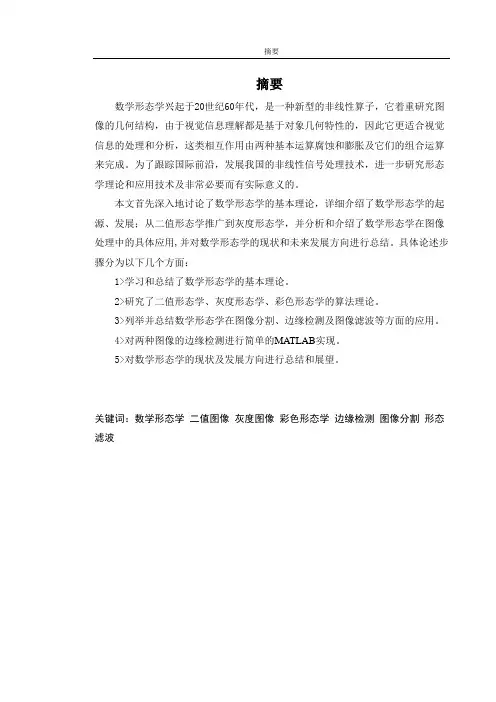

数学形态学发展及应用
摘要摘要数学形态学兴起于20世纪60年代，是一种新型的非线性算子，它着重研究图像的几何结构，由于视觉信息理解都是基于对象几何特性的，因此它更适合视觉信息的处理和分析，这类相互作用由两种基本运算腐蚀和膨胀及它们的组合运算来完成。
为了跟踪国际前沿，发展我国的非线性信号处理技术，进一步研究形态学理论和应用技术及非常必要而有实际意义的。
本文首先深入地讨论了数学形态学的基本理论，详细介绍了数学形态学的起源、发展；从二值形态学推广到灰度形态学，并分析和介绍了数学形态学在图像处理中的具体应用,并对数学形态学的现状和未来发展方向进行总结。
具体论述步骤分为以下几个方面：1>学习和总结了数学形态学的基本理论。
2>研究了二值形态学、灰度形态学、彩色形态学的算法理论。
3>列举并总结数学形态学在图像分割、边缘检测及图像滤波等方面的应用。
4>对两种图像的边缘检测进行简单的MATLAB实现。
5>对数学形态学的现状及发展方向进行总结和展望。
关键词：数学形态学二值图像灰度图像彩色形态学边缘检测图像分割形态滤波ABSTRACTABSTRACTMathematics morphology rose in the sixties of the 20th century, it was a kind of new-type non-linear operator.It studies the geometry structure of the image,because vision information is comprehended based on geometry characteristics of the target,so it is suitable for the information processing and analyse of the vision.This kind of interaction is accomplished by two kinds of basic operation; erosion and dilation. In order to follow the international front and develop the non-linear signal processing technology of our country, study the morphology theory and application technology are very necessary and have actual meaning further.Above all in this paper the basic theory of mathematical morphology is discussed,then we introduce origin of mathematics morphology from binary morphology to gray morphology and extensively study lts diffent operators and quality. Its application in image processing is analysed and introduced as well. Then it tally up the present condition and develop direction of the mathematics morphology. Concrete discuss a step to is divided into a few aspects as follows：1>Study and summary the basic theories of mathematics morphology.2>Investigate the theories of binary morphology. grayscale morphology and color morphology.3>Enumerate and tally up the applied in image segmentation. edge detection and morphological filter.4>Carry out the edge detection of two kinds of image with matlab.5>Summary and outlook the present condition and developing direction of mathematics morphology.Keywords：Mathematics morphology. Binary image. Grayscale inage. Color morphology. Edge detection. Image segmentation. Morphological filter.目录i目录第一章绪论 (1)1.1 引言 (1)1.2 数学形态学发展简史 (1)第二章数学形态学基本理论 (5)2.1 引言 (5)2.2 二值形态学 (5)2.2.1 二值腐蚀 (5)2.2.2 二值膨胀 (6)2.2.3 二值开运算 (7)2.2.4 二值闭运算 (8)2.3 灰值形态学 (9)2.3.1 灰值腐蚀 (9)2.3.2 灰值膨胀 (10)2.3.3 灰值开运算 (11)2.3.4 灰值闭运算 (12)2.3.5 灰值形态学梯度 (14)2.4 彩色形态学 (15)2.4.1 彩色形态学简介 (15)2.4.2 分量法 (16)2.4.3 HLS法 (16)2.4.5 彩色形态学总结 (18)2.5 本章小结 (18)第三章数学形态学的应用 (20)3.1 引言 (20)3.1.1 数学形态学在图像处理中的主要应用 (20)3.1.2 图像边缘检测 (20)ii 数学形态学的发展及应用研究3.1.3 图像分割 (21)3.1.4 噪声滤除 (22)3.2 数学形态学应用于图像边缘检测 (22)3.2.1 图像边缘定义 (22)3.2.2 基本的形态学边缘检测算子 (22)3.2.3 抗噪型形态学边缘检测因子 (23)3.2.4 基于多结构元的图像边缘检测 (24)3.2.5 基于多尺度的形态学边缘检测 (27)3.3数学形态学应用于图像分割 (28)3.3.1 图像分割定义 (28)3.3.2 并行边界分割技术 (30)3.3.3 串行边界分割技术 (30)3.3.4 并行区域分割技术 (31)3.3.5 串行区域分割技术 (32)3.4 基于分水岭变换的彩色细胞图像分割 (33)3.4.1 k-均值聚类和分水岭变换 (33)3.4.2 分割方法统筹 (33)3.4.3 图解细胞均值聚类 (34)3.4.4 图解细胞分割过程 (36)3.4.5 结果与讨论 (38)3.5 数学形态学应用于图像噪声滤波 (38)3.5.1 滤波基本原理 (38)3.5.2 对噪声污染的颗粒图像滤波 (39)3.5.3 对差、并噪声同存图象的滤波 (40)3.5.4 总结 (42)3.6 本章小结 (42)第四章两种图像边缘检测的MATLAB仿真实现 (44)4.1结构元素的选择 (44)4.2 算法实现 (45)4.3 MATLAB仿真实验 (46)目录iii4.4 图像的滤波及边缘检测的MATLAB实现 (48)第五章总结与展望 (56)5.1数学形态学学习总结 (56)5.2 数学形态学发展过程中存在的问题 (57)5.3 数学形态学发展方向 (57)致谢 (58)参考文献 (60)iv 数学形态学的发展及应用研究第一章绪论 1第一章绪论1.1 引言1965年法国巴黎地质学家G.Matheron和J.Serra创立数学形态学理论,这是一门新兴的图象分析科学。
【2019年整理】数字图像处理第七章
第七章 数学形态学及其应用
第七章 数学形态学及其应用
第一节 概 述
基本思想：用具有一定形态的结构元素去量度和提取
图像中的对应形状以达到对图像分析和识别的目的。
数学基础和所用语言：集合论，因此它具有完备的
数学基础，这为形态学用于图像分析和处理、形态滤 波器的特性分析和系统设计奠定了坚实的基础。
在目标数量检测 中利用腐蚀
第七章 数学形态学及其应用
第七章 数学形态学及其应用
数学基础：
1. 元素和集合
在数字图像处理的数学形态学运算中，把一幅图 像称为一个集合。对于二值图像而言，习惯上认为取 值为 1 的点对应于景物中心，用阴影表示，而取值为 0 的点构成背景，用白色表示，这类图像的集合是直接 表示的。考虑所有值为1的点的集合为A，则A与图像是 一一对应的。对于一幅图像A，如果点a在A的区域以内， 那么就说a是A的元素，记为a∈A，否则，记作a∈A。
(2) S+x XC ；
(3) S+x∩X与S+x∩XC均不为空。
第七章 数学形态学及其应用
S ＋x3 x S ＋x2 S ＋x1
S+x的三种可能的状态
第七章 数学形态学及其应用
第一种情形说明 S+x与 X 相关最大，第二种情形说 明S+x与X不相关，而第三种情形说明S+x与X只是部分相 关。因而满足第一种情形的点 x的全体构成结构元素与 图像最大相关点集，这个点集称为 S对 X的腐蚀 (简称腐 蚀，有时也称X用S腐蚀)，记为X S。
第二节 二值形态学
设 A 为图像集合， S 为结构元素，数学形态学运算
是用 S 对 A 进行操作。需要指出，实际上结构元素本身
形态学实验报告
一、实验目的1. 了解显微镜的使用方法，掌握观察细胞、组织等微小结构的基本技能。
2. 观察不同类型细胞的形态和结构，了解细胞的基本特征。
3. 学习细胞、组织切片的制作过程，提高实验操作能力。
二、实验原理形态学实验是生物学实验中的一种基本实验，通过显微镜观察细胞、组织等微小结构，了解其形态和结构特点。
显微镜的使用是形态学实验的关键，而细胞、组织切片的制作则是观察的前提。
三、实验材料与仪器1. 实验材料：人皮肤切片、洋葱鳞片叶切片、口腔上皮细胞等。
2. 仪器：显微镜、切片机、染色剂、载玻片、盖玻片等。
四、实验步骤1. 显微镜的使用（1）将显微镜放置在实验台上，调整显微镜的倾斜角度，使光线从侧面照射。
（2）将载玻片放置在显微镜载物台上，调整载物台的高度，使载玻片与物镜保持适当的距离。
（3）调整光圈和聚光镜，使光线聚焦在观察区域。
（4）调整细准焦螺旋，使图像清晰。
2. 细胞切片的制作（1）取皮肤切片、洋葱鳞片叶切片等，用切片机进行切片。
（2）将切片放置在载玻片上，滴加适量的染色剂。
（3）用盖玻片覆盖切片，轻压，使染色剂均匀分布。
3. 观察细胞形态和结构（1）调整显微镜的放大倍数，观察不同细胞的结构特点。
（2）记录观察到的细胞形态、结构等特征。
五、实验结果与分析1. 人皮肤切片观察到皮肤切片中的表皮细胞、真皮细胞等结构。
表皮细胞呈扁平状，排列紧密；真皮细胞呈长梭形，分布不均。
2. 洋葱鳞片叶切片观察到洋葱鳞片叶切片中的表皮细胞、气孔等结构。
表皮细胞呈长方形，排列紧密；气孔呈不规则形状，周围细胞排列紧密。
3. 口腔上皮细胞观察到口腔上皮细胞呈扁平状，细胞核位于细胞中央，细胞质呈透明状。
六、实验讨论1. 本实验通过观察不同类型细胞的形态和结构，加深了对细胞基本特征的了解。
2. 实验过程中，显微镜的使用是观察细胞形态和结构的关键。
掌握显微镜的使用方法，对后续实验具有重要意义。
3. 细胞切片的制作是观察细胞形态和结构的前提。
(整理)数学形态学的基本运算及仿真结果
数学形态学的基本运算一. 引言随着计算机技术的发展，图像及信号处理技术越来越为大众所需求。
经典的信号处理方法主要是基于线性系统的理论、传统的信号与系统的概念及Fourier 分析，并广泛地运用于不同的科学与技术领域中。
然而，对于图像的形态特征和几何结构等非线性因素的分析和描述却由于系统的线性特征而受到限制。
近几十年发展起来的数学形态学[1]从理论和方法上弥补了这一缺憾，数学形态学不仅提供了描述和分析图像几何及形状特征的多种技术和方法，同时它对于经典的信号处理技术也产生了极大的影响并扩展了原有的技术。
基于数学形态学的图像处理技术是一种采用集合的概念表示图像、非线性叠加方式描述图像的非线性系统技术，称之为形态系统[2]，它广泛地应用于生物医学和电子显微镜图像的分析以及数字图像处理和计算机视觉等领域，并已发展成为一种新型的图像处理方法和理论。
用于图像处理的形态系统，具有完备的结构和理论体系，是进行非线性性态分析和描述的有力工具。
二. 形态学的相关理论1.图像的表示方法如同信号处理中线性时不变系统的建立和描述基于信号的多频表示一样，形态系统的描述和分析方法的建立则是基于图像的集合表示以及相应的集合变换。
用R 和Z 分别表示实数集合和整数集合，E=R d 或Z d (d=1、2、…)分别表示连续的或离散的d 维空间，则一个d 维图像可表示为E 上的一个函数，其取值范围为R 或Z 。
如果函数仅取两个不同的值，则图像可用E 中的集合表示。
如二值图像可表示为取值为1和0的函数)(x f ，图像的前景可表示为}1)(:{==x f x X ，背景可表为余集}0)(:{==x f x X c ，或简单地用X 的特征函数来表示。
对于多值（灰度）图像)(x f 可以通过阀值变换[1，2]获得其二值图像，采用阀值的方法还可以实现对于灰值图像的集合表示。
为此，若引入图像)(x f 的阀集：,},)(:{)(+∞≤≤-∞≥=a a x f x f T a这里幅值a 取值于R 或Z ，取决于f(x)是模拟还是数字图像。
第6章数字图像处理
灰值闭运算 用结构元素S(灰值图像)对灰值图像f做闭运算记为f●S， 其定义为 f ●S=（f S） S
开运算可看作将b贴着f 的下沿从一端滚到另一端。对所 有比b的直径小的山峰其高度和尖锐度都减弱了。 开运算操作 消除与结构元素相比尺寸较小的亮细节，而保持图像整体灰度 值和大的亮区域基本不受影响。 腐蚀去除了小的亮细节并同 时减弱了图像亮度，膨胀增加了图像亮度，但又不重新引入前 面去除的细节。 闭运算可看作将b贴着f 的上沿从一端滚到另一端。所有比 b的直径小的山谷得到了“填充”。闭运算操作消除与结构元 素相比尺寸较小的暗细节，而保持图像整体灰度值和大的暗 区域基本不受影响；膨胀去除了小的暗细节并同时增强了图 像亮度， 腐蚀减弱了图像亮度但又不重新引入前面去除的细 节。
数学形态学的数学基础和所用语言是集合论，因此它具 有完备的数学基础。
6.1.2 基本符号和定义
1. 集合论概念 在数字图像处理的数学形态学运算中，把一幅图像称为一个 集合。 （1）a 属于A 对于一幅图像A，如果点a在A的区域以内， 那么就说a是A的 元素，记为a∈A，否则，记作a∈A.
（2）B包含于A 设有两幅图象B，A。对于B中所有的元素ai，都有ai∈A，
式中，Df和Db分别是f和b的定义域。 这里限制(t+x)和(m+y)在f的定义域之内，类似于二值 腐蚀定义中要求结构元素完全包括在被腐蚀集合中。
其效果相当于半圆形结构元素在被腐蚀函数的下面“滑动” 时，其圆心画出的轨迹。但是，这里存在一个限制条件，即结 构元素必须在函数曲线的下面平移。从图中不难看出，半圆形 结构元素从函数的下面对函数产生滤波作用，这与圆盘从内部 对二值图像滤波的情况是相似的。
形态分析实验报告
形态分析实验报告形态分析实验报告引言形态分析是一项重要的实验方法，用于研究物质的形态特征和结构。
通过形态分析，我们可以深入了解物质的组成、形状、大小和表面特征等。
本实验旨在通过形态分析仪器，对不同物质进行分析，并探讨其应用领域和意义。
实验仪器和方法本实验使用了电子显微镜和图像处理软件。
首先，我们准备了不同物质的样本，包括纳米颗粒、细胞和微粒等。
然后，我们将样本放置在电子显微镜中，使用电子束照射样本，并通过电子显微镜的摄像功能，获得样本的图像。
最后，我们使用图像处理软件对获得的图像进行分析和测量。
实验结果与讨论1. 纳米颗粒的形态分析我们选择了几种不同尺寸的纳米颗粒样本进行分析。
通过电子显微镜观察，我们发现纳米颗粒具有较高的表面积和较小的尺寸。
通过图像处理软件，我们测量了纳米颗粒的平均直径和分布情况。
这些结果对于纳米材料的研究和应用具有重要意义。
2. 细胞的形态分析我们选取了动物细胞和植物细胞作为样本，进行形态分析。
通过电子显微镜观察，我们观察到动物细胞具有较为规则的形状，而植物细胞则呈现出更加复杂的形态。
通过图像处理软件，我们测量了细胞的大小、形状和内部结构等参数。
这些结果对于细胞生物学和医学研究具有重要意义。
3. 微粒的形态分析我们选择了一些常见的微粒样本，如粉尘、颗粒物等进行分析。
通过电子显微镜观察，我们发现微粒具有不规则的形状和复杂的表面结构。
通过图像处理软件，我们测量了微粒的大小、形状和分布情况。
这些结果对于环境科学和工程领域的研究具有重要意义。
结论通过形态分析实验，我们深入了解了物质的形态特征和结构。
通过电子显微镜和图像处理软件的结合应用，我们能够获得准确的形态参数和分布情况。
形态分析在纳米材料、细胞生物学和环境科学等领域具有广泛的应用价值。
通过形态分析，我们能够更好地理解物质的性质和行为，为科学研究和工程应用提供有力支持。
致谢在此，我们要感谢实验室的老师和同学们对本次实验的支持和帮助。
数学形态学在图像处理中的应用
灰度形态学运算
灰度腐蚀
灰度膨胀
通过结构元素来腐蚀灰度图像，使图像的亮 度值发生变化，达到去噪声、平滑图像的目 的。
通过结构元素来膨胀灰度图像，扩大亮区范 围，连接断开的物体。
灰度开运算
灰度闭运算
先进行灰度腐蚀操作，再进行灰度膨胀操作 ，可以消除小的物体，同时平滑边界。
先进行灰度膨胀操作，再进行灰度腐蚀操作 ，可以填充小的孔洞，同时平滑边界。
彩色形态学运算
彩色腐蚀
通过结构元素来腐蚀彩色图像，使 图像的颜色发生变化，达到去噪声 、平滑图像的目的。
彩色膨胀
通过结构元素来膨胀彩色图像，扩 大颜色范围，连接断开的物体。
彩色开运算
先进行彩色腐蚀操作，再进行彩色 膨胀操作，可以消除小的物体，同 时平滑边界。
彩色闭运算
先进行彩色膨胀操作，再进行彩色 腐蚀操作，可以填充小的孔洞，同 时平滑边界。
可能改变图像特征
如果使用不当，数学形态学方法 可能会改变图像中的一些特征， 这可能会对后续处理产生影响。
对噪声敏感
如果图像中存在噪声，数学形态 学方法可能会将噪声放大，导致 处理效果不佳。
05
数学形态学在图像处理中的未来展望及改
进建议
未来展望
理论深入研究
数学形态学作为一门新兴的交叉学科，其理论体 系仍需进一步深化和完善。未来，可以期待在理 论创新方面取得更多突破。
• 图像分割：通过形态学运算将图像分割成不同的 区域或对象，方便后续的分析和处理。
• 特征提取：利用形态学运算提取图像中的 形状和结构信息，用于识别和分类。
• 图像压缩：通过形态学运算实现图像的压缩 和编码，降低存储空间的需求。
• 图像恢复：利用形态学运算来修复和恢复 图像中的缺失或损坏部分，实现图像的修 复和还原。
形态分析实验报告
形态分析实验报告1. 引言形态学是图像处理中的重要领域，主要研究图像中的形状和结构特征。
形态分析是一种用于提取和描述图像中物体形状的方法。
通过形态学操作，我们可以对图像进行腐蚀、膨胀、开运算、闭运算等处理，从而得到有关物体形态的信息。
本实验旨在利用形态学操作对图像进行处理，并对处理结果进行分析和评估。
2. 实验步骤2.1 图像获取首先，我们需要选择合适的图像进行实验。
在本实验中，我们选择了一张包含多个不同形状物体的彩色图像作为输入。
这张图像包含了圆形、方形、三角形等多种形状，能够充分展示形态学操作的效果。
2.2 图像预处理在进行形态学操作之前，我们需要对图像进行预处理。
预处理包括灰度化、二值化等操作，以便于后续形态学操作的进行。
在本实验中，我们将图像转换为灰度图像，并进行二值化处理，将物体前景与背景分离。
2.3 形态学操作本实验中，我们主要使用了腐蚀和膨胀两种形态学操作。
腐蚀操作可以用于缩小物体，消除物体的突出部分，而膨胀操作则可以用于扩大物体，填充物体的空洞。
通过多次迭代腐蚀和膨胀操作，我们可以改变图像中物体的形态。
2.4 实验结果分析在进行形态学操作之后，我们观察和分析了实验结果。
我们可以通过比较原始图像和处理后图像的差异，来评估形态学操作对图像的影响。
3. 实验结果与讨论在本实验中，我们首先将选择的彩色图像转换为灰度图像，并进行了二值化处理。
接下来，我们分别进行了腐蚀和膨胀操作，观察了不同操作次数下的效果。
实验结果显示，在进行腐蚀操作后，图像中的物体逐渐缩小，物体的边缘变得更加锐利。
当腐蚀操作次数增加时，物体的形状变得越来越不规则。
相反，进行膨胀操作后，图像中的物体逐渐扩大，物体的边缘变得更加模糊。
当膨胀操作次数增加时，物体的形状变得越来越圆滑。
通过对实验结果的分析，我们可以得出以下结论： - 腐蚀操作可以用于物体的缩小和边缘增强； - 膨胀操作可以用于物体的扩大和边缘模糊。
4. 结论本实验通过形态学操作对图像进行了处理，并对处理结果进行了分析和评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六： 数学形态学及其应用
实验原理
腐蚀和膨胀是数学形态学最基本的变换，数学形态学的应用几乎覆盖了图像处理的所有领域，给出利用数学形态学对二值图像处理的一些运算。
膨胀就是把连接成分的边界扩大一层的处理。
而收缩则是把连接成分的边界点去掉从而缩小一层的处理。
二值形态学
II (xx ,yy ), TT (ii ,jj )为0011⁄图像 腐蚀：
EE (xx ,yy )=(II ⊙TT )(xx ,yy )=�[II (xx +ii ,yy +jj )&TT (ii ,jj )]mm ii ,jj=00
膨胀：
DD (xx ,yy )=(II ⊕TT )(xx ,yy )=�[II (xx +ii ,yy +jj )&TT (ii ,jj )]mm ii ,jj=00
灰度形态学
TT (ii ,jj )可取0011⁄以外的值 腐蚀： EE (xx ,yy )=(II ⊙TT )(xx ,yy )=
mmii mm 00≤ii ,jj≤mm−11[II (xx +ii ,yy +jj )−TT (ii ,jj )] 膨胀： DD (xx ,yy )=(II ⊕TT )(xx ,yy )=mmmmxx 00≤ii ,jj≤mm−11[II (xx +ii ,yy +jj )+TT (ii ,jj )]
1.腐蚀Erosion ： XX ⊙BB ={xx :BB xx ⊂xx }
B 1删两边
B 2删右上
2.膨胀Dilation ： XX ⊕BB ={xx :BB xx ↑xx }
B1补两边B2补左下
3.开运算open：
XX BB=(XX⊙BB)⊕BB
4.闭运算close：
XX BB=(XX⊕BB)⊙BB
代码1：
function[]= fs()
I=imread('finger.tif');
subplot(1,2,1),imshow(I);
title('原图');
BW=I;
BW=rgb2gray(BW);
SE=strel('square',2);%结构元素为边长2像素的正方形
BW=imopen(BW,SE);%开运算（先腐蚀再膨胀）可以消除小物体、在纤细点处分离物体、平滑较大物体的边界。
%BW=imerode(BW,SE); %腐蚀
%BW=medfilt2(BW,[3 3]); %中值滤波(腐蚀后中值滤波可能导致本来连接的指纹断开)
%BW=imdilate(BW,SE); %膨胀
%BW=imclose(BW,SE); %闭运算（先膨胀再腐蚀）能够排除小型黑洞(黑色区域)。
BW=imdilate(BW,SE);%膨胀
BW=medfilt2(BW,[33]);%中值滤波（膨胀后中值滤波可能导致指纹图像噪声去除不干净）
BW=imerode(BW,SE);%腐蚀
subplot(1,2,2),imshow(BW);
title('处理后');
%BW=bwmorph(BW,'thin',Inf); %骨架化
%figure,imshow(BW);
%title('骨架化');
代码2：
function[]= op()
I=imread('rectangel.tif');
subplot(1,2,1),imshow(I);
title('原图');
BW=I;
BW=rgb2gray(BW);
SE=strel('square',10);%结构元素为边长10像素的正方形
BW=imopen(BW,SE);%开运算
BW=imclose(BW,SE);%闭运算
subplot(1,2,2),imshow(BW);
title('处理后');
实验结果
结果1
结果2
两组实验都是采用先开运算后闭运算的方法，不同的是第一组的结构元素是22×22的正方形，而且在闭运算的膨胀步骤后加了33×33的中值滤波；第二组采用的结构元素是1100×1100的正方形。
