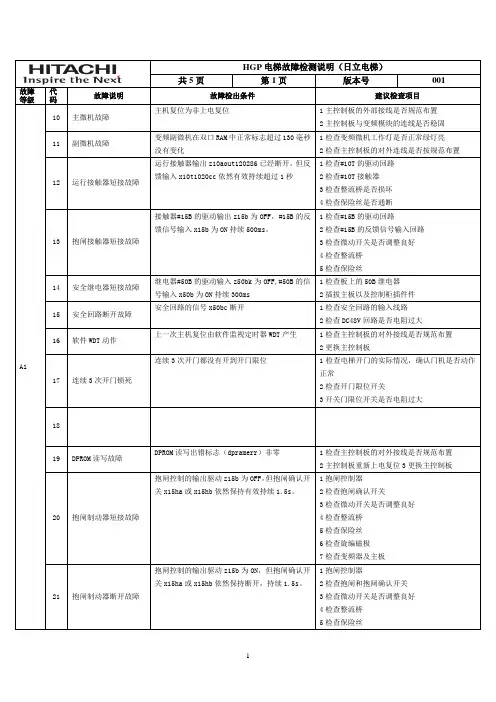

HGP电梯故障检测说明(日立电梯)[1](2)

HGP电梯故障检测说明(日立电梯)[1](2)

HGP电梯故障检测说明(日立电梯)共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开,但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF,#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况,确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志(dpramerr)非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF,但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON,但抱闸确认开关x15ha或x15hb依然保持断开,持续1.5s。

HGP电梯故障检测说明(日立电梯)

HGP电梯故障检测说明(日立电梯)
1检查主控制板的对外接线是否规范布置
2更换主控制板
17
连续3次开门锁死
连续3次开门都没有开到开门限位
1检查电梯开门的实际情况,确认门机是否动作正常
2检查开门限位开关
18
19
DPROM读写故障
DPROM读写出错标志(dpramerr)非零
1检查主控制板的对外接线是否规范布置
2主控制板重新上电复位3更换主控制板
20
抱闸制动器短接故障
抱闸控制的输出驱动z15b为OFF,但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。
1抱闸控制器
2检查抱闸确认开关
21
抱闸制动器断开故障
抱闸控制的输出驱动z15b为ON,但抱闸确认开关x15ha或x15hb依然保持断开,持续1.5s。
1抱闸控制器
2检查抱闸和抱闸确认开关
HGP电梯故障检测说明(日立电梯)
共5页
第1页
版本号
001
故障等级
代码
故障说明
故障检出条件
建议检查项目
A1
10
主微机故障
主机复位为非上电复位
1主控制板的外部接线是否规范布置
2主控制板与变频模块的连线是否稳固
11
副微机故障
变频副微机在双口RAM中正常标志超过130毫秒没有变化
1检查变频微机工作灯是否正常绿灯亮
3 检查上极限及上强迫减速开关的输入回路
61
运行中DC48V断电
主微机检出运行中DC48V 电源断开标志(pofferr ) ON 。
检查DC48V 供电回路,检查AVR 的供电回路是否正常。
HGP电梯故障检测说明(日立电梯)
共5页
第4页

HGP电梯故障检测说明日立电梯

HGP电梯故障检测说明日立电梯
2检查电梯的轿门开关安全继电器
是否故障
26
程序和数故障
程序和数故障标志rsume或规格表
和数故障标志rsumesp有效
检杳ROh写入是否正确
27
重复故障
10分钟内发生12次C级以上故障
检查故障记录表,确认故障发生原

28
29
HGP电梯故障检测说明(日立电梯)
共5页
第2页
版本号
001
故障
等级


故障说明
号输入回路
2确认该故障发生时电梯所处的楼
层位置,检查电梯运行时是否碰到厅
门门锁开关
轿顶检修输入(x43d)ON,轿厢检修
1确认是否有误操作
81
检修状态异常
输入(x43c)OFF持续1秒。
2检查轿顶和轿厢检修开关输入回

电梯主微机微动平层有效标志
1观察电梯微动平层的运行情况
82
微动平层超时故

za16a和vl6为ON持续10s。
l检杳#10T的驱动回路
ON接触器#10T信号输入x1Ot为
38
运行接触器断开
OFF持续1s。
2检查#10T的电源回路,正常时为
故障
DC48v
3检查材10T的信号输入回路。
接触器15B驱动输出z10b为ON接
l检杳#15B的驱动回路
39
抱闸接触器断开
触器15B信号输入x15b为OFF持续
故障
1s。
2检查#15B的电源回路,正常时为

主微机检出运行中DC48V电源断开
标志(pofferr)ON。
检杳DC48Vftm回路,检杳AVF的供 电回路是否正常。

HGP电梯故障检测说明(日立电梯)[1](2)

HGP电梯故障检测说明(日立电梯)[1](2)

HGP电梯故障检测说明(日立电梯)共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开,但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF,#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况,确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志(dpramerr)非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF,但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON,但抱闸确认开关x15ha或x15hb依然保持断开,持续1.5s。

HGP电梯故障检测说明(日立电梯)

HGP电梯故障检测说明(日立电梯)
1电梯门区信号输入xfnl的状态与数字门区p1O2f的状态不一致。
2强迫减速开关的输入状态与楼层位置不符。
l检查电梯门区信号输入状态
2检查电梯旋转编码器的工作情况,脉冲信号是否受到干扰
3重新进行电梯的层高测定
4检查上、下行强迫减速开关回路
63
64
端站减速曲线异常
电梯在高速运行状态下(hspeed_en ON ),碰到仅对应的强迫减速开关后,当前速度大于允许值。(允许值按紧急制停距离来校验)。
3检查材10T的信号输入回路。
39
抱闸接触器断开故障
接触器15B驱动输出z10b为ON,接触器15B信号输入x15b为OFF持续1s。
l检查#15B的驱动回路
2检查#15B的电源回路,正常时为DC48v
3检查材15B的信号输入回路。
40
41
低速运行超速
允许低速运行(a101 ON)或允许检修运行(a10cON ),运行中(x15b0N或x10t0N )检测速度(nspeed )大于30米/分,时间持续160毫秒。
1检查强迫减速开关及其信号输入端子
2检查变频微机的规格设定
3检查主微机的规格表设置
59
B2
60
层高测定出错
层高测定状态下(z49fm ),检测到达项层(xulsON , xsdslu ON ),但记录的楼层位置(p900)不等于顶层设置(hu 1 fn)。
1检查顶层设置是否正确。
2重新把电梯运行到最底层再做层高测定。
81
检修状态异常
轿顶检修输入(x43d ) ON,轿厢检修输入(x43c)OFF,持续l秒。
1确认是否有误操作
2检查轿顶和轿厢检修开关输入回路
82

HGP电梯故障检测说明(日立电梯)[1](2)

HGP电梯故障检测说明(日立电梯)[1](2)

HGP电梯故障检测说明(日立电梯)共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开,但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF,#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况,确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志(dpramerr)非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF,但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON,但抱闸确认开关x15ha或x15hb依然保持断开,持续1.5s。

HGP电梯故障检测说明(日立电梯)[1]

HGP电梯故障检测说明(日立电梯)[1]

共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开,但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF,#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms检查板上的50B继电器15 安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况,确认门机是否动作正常2检查开门限位开关1819 DPROM读写故障DPROM读写出错标志(dpramerr)非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF,但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON,但抱闸确认开关x15ha或x15hb依然保持断开,持续1.5s。

1抱闸控制器2检查抱闸和抱闸确认开关22 运行速度偏差故障电梯打开抱闸运行(z10ax 为ON )过程中,变频器转速检测值与指令输出计算值不一致,且不一致的差值超过变频器参数F3 . 21 设定值,且不一致的持续时间超过变频器参数F3 . 22 的设定值。

hgp电梯故障检测说明

hgp电梯故障检测说明

允许低速运行(a101 ON )或允许检修运行(a10c l 检查电梯的实际速度。
ON ) , 运行中(x15b0N 或 x10t0N ) 检测速度 2 查看主微机的规格设置与实际是否一致
(nspeed )大于 30 米/分,时间持续 160 毫秒。 3 检查起动补偿设置情况
4 检查电机接线。
5 对旋转编码器的工作状态进行检查。
故障 等级
A1
代 码
故障说明
10 主微机故障
11 副微机故障
12 运行接触器短接故障
13 抱闸接触器短接故障
14 安全继电器短接故障 15 安全回路断开故障 16 软件 WDT 动作
17 连续 3 次开门锁死 18 19 DPROM 读写故障 20 抱闸制动器短接故障 21 抱闸制动器断开故障
22 运行速度偏差故障
23 40D 继电器故障 24 25 40G 继电器故障
26 程序和数故障 27 重复故障 28 29
HGP 电梯故障检测说明(日立电梯)
共5页
第1页
版本号
001
故障检出条件
建议检查项目
主机复位为非上电复位
变频副微机在双口 RAM 中正常标志超过 130 毫秒 没有变化 运行接触器输出 z10aout120286 已经断开,但反 馈输入 x10t1020cc 依然有效持续超过 1 秒 接触器#15B 的驱动输出 z15b 为 OFF,#15B 的反 馈信号输入 x15b 为 ON 持续 500ms。 继电器#50B 的驱动输入 z50bk 为 OFF,#50B 的信 号输入 x50b 为 ON 持续 300ms 安全回路的信号 x50bc 断开 上一次主机复位由软件监视定时器 WDT 产生

HGP电梯故障检测说明(日立电梯)(1)

HGP电梯故障检测说明(日立电梯)(1)
2检查起动补偿的设置。
3检杳10T接触器是否接触不良。
4检查旋转编码器接线。
38
运行接触器断开故障
接触器#10T驱动输出z10aout为ON,接触器#10T信号输入x10t为OFF持续1s。
l检查#10T的驱动回路
2检查#10T的电源回路,正常时为DC48v
3检查材10T的信号输入回路。
39
抱闸接触器断开故障
共5页
第3页
版本号
001
故障等级
代码
故障说明
故障检出条件
建议检查项目
44
45
46
47
48
49
B1
50
高速运行超速
检测速度(nspeed)大于额定速度设定(ispeed)的1.15倍
1检查规格表设置是否正确
2检查电机接线是否正确
3检查控制板与变频模块的连线是否牢固4更换变频模块。
51
起动速度异常
电梯打开抱闸(x15bON)运行中(x10t ON ,z10ax ON )检测速度(nspeed)小于5米/分,非减速状态(z90cw OFF),持续10s。
20
抱闸制动器短接故障
抱闸控制的输出驱动z15b为OFF,但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。
1抱闸控制器
2检查抱闸确认开关
21
抱闸制动器断开故障
抱闸控制的输出驱动z15b为ON,但抱闸确认开关x15ha或x15hb依然保持断开,持续1.5s。
1抱闸控制器
2检查抱闸和抱闸确认开关
81
检修状态异常
轿顶检修输入(x43d ) ON,轿厢检修输入(x43c)OFF,持续l秒。
1确认是否有误操作

HGP电梯故障检测说明(日立电梯)

HGP电梯故障检测说明(日立电梯)
l检查电梯的实际速度。
2查看主微机的规格设置与实际是否一致
3检查起动补偿设置情况
4检查电机接线。
5对旋转编码器的工作状态进行检查。
42
50B继电器断开故障
主微机安全继电器#50B驱动(z50bk)0N,变频微机安全继电器驱动(v50bk)ON,而安全继电器反馈输入信号x50b为OFF,持续300ms
3检查上极限及上强迫减速开关的输入回路
61
运行中DC48V断电
主微机检出运行中DC48V电源断开标志(pofferr)ON。
检查DC48V供电回路,检查AVR的供电回路是否正常。
HGP电梯故障检测说明(日立电梯)
共5页
第4页
版本号
001
故障等级
代码
故障说明
故障检出条件
建议检查项目
62
电梯层楼位置出错
79
HGP电梯故障检测说明(日立电梯)
共5页
第5页
版本号
001
故障等级
代码
故障说明
故障检出条件
建议检查项目
E
80
运行中厅门锁断开检出
电梯在运行状态下(z10ax0N),门锁信号标志x40d为OFF。
1检查电梯层楼的门锁开关及其信号输入回路
2确认该故障发生时电梯所处的楼层位置,检查电梯运行时是否碰到厅门门锁开关
1检查#15B的驱动回路
2检查#15B的反馈信号输入回路
14
安全继电器短接故障
继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms
检查板上的50B继电器
15
安全回路断开故障
安全回路的信号x50bc断开
检查安全回路的输入线路

HGP电梯故障检测说明

HGP电梯故障检测说明
2 检查#10T的电源回路,正常时为DC48v
3 检查材10T的信号输入回路。
39
抱闸接触器断开故障
接触器15B 驱动输出z10b 为ON ,接触器15B 信号输入x15b 为OFF 持续1s 。
l检查#15B的驱动回路
2 检查#15B的电源回路,正常时为DC48v
3 检查材15B的信号输入回路。
40
l检查电梯的实际速度
2检查强迫减速开关的安装情况
3检查电梯的强迫减速开关信号输入回路及其动作情况
65
C
66
67
68
69
70
变频器预报警
变频微机检测到变频器有过热的倾向时,会发出预报警信号(invwarnning )。
l检查系统工作时的环境温度。
2检查散热风道是否通畅
3 检查电梯的运行负荷是否过高
71
3检查抱闸是否正常打开。
23
40D继电器故障
厅门锁开关输入x40d 与厅门锁安全继电器输入x40dh 状态不一致持续800ms
l 检查厅门锁开关的输入线路
2 检查厅门锁安全继电器
24
25
40G继电器故障
轿门锁开关输入x40g与轿门锁安全继电器输入x40gh 状态不一致持续8O0ms 。
1 检查电梯轿门开关信号输入回路
42
50B继电器断开故障
主微机安全继电器#50B 驱动(z50bk)0N,变频微机安全继电器驱动(v50bk ) ON,而安全继电器反馈输入信号x50b 为OFF , 持续300ms
1检查#50B继电器是否有接触不良。
2检查控制板48V电源输入是否正常。
3更换控制板
43
抱闸接触器
15BSW

HGP电梯故障检测说明日立电梯

HGP电梯故障检测说明日立电梯
1检查强迫减速开关及其信号输入端子
2检查变频微机的规格设定
3检查主微机的规格表设置
59
B2
60
层高测定出错
层高测定状态下(z49fm),检测到达项层(xulsON,xsdsluON),但记录的楼层位置(p900)不等于顶层设置(hu1fn)。
1检查顶层设置是否正确。
2重新把电梯运行到最底层再做层高测定。
2检查主控制板的对外连线是否按规范布置
12
运行接触器短接故障
运行接触器输出z10aout120286已经断开,但反馈输入x10t1020cc依然有效持续超过1秒
1检查#10T的驱动回路
2检查#10T接触器
13
抱闸接触器短接故障
接触器#15B的驱动输出z15b为OFF,#15B的反馈信号输入x15b为ON持续500ms。
2检查电梯的轿门开关安全继电器是否故障
26
程序和数故障
程序和数故障标志rsume或规格表和数故障标志rsumesp有效
检查ROM写入是否正确
27
重复故障
10分钟内发生12次C级以上故障
检查故障记录表,确认故障发生原因
28
29
HGP电梯故障检测说明(日立电梯)
共5页
第2页
版本号
001
故障等级
代码
故障说明
2查看主微机的规格表设置。
86
电梯开门超时故障
主微机开门信号输出控制标志z102为0N,开门限位开关输入信号zxols为OFF持续12s。
1检查电梯开门的实际情况
2检查开门极限开关的动作情况及其信号输入回路
1检查抱闸的打开情况。
2检查主微机的规格表设置。
3检查变频微机的规格设置。

HGP电梯故障检测说明(日立电梯)

HGP电梯故障检测说明(日立电梯)
l检查电梯的实际速度。
2查看主微机的规格设置与实际是否一致
3检查起动补偿设置情况
4检查电机接线。
5对旋转编码器的工作状态进行检查。
42
50B继电器断开故障
主微机安全继电器#50B驱动(z50bk)0N,变频微机安全继电器驱动(v50bk)ON,而安全继电器反馈输入信号x50b为OFF,持续300ms
83
84
85
微动平层感应器故障
规格表开通微动平层功能后(h16aon),当电梯速度(nspeed)大于15米/分,离开平层位置(p1O2fOFF),微动感应器输入(xrs2l,xrs22)保持有效;或者平层感应信号有效(xfmlon)但xrs21,xrs22为off,持续1秒。
1检查微动感应器的动作情况、安装情况
l检查故障记录表确认自救的原因
2检查平层感应器的动作情况
3检查门锁情况
4检查旋转编码器接线
5重新进行层高测定
D
78
SLCC板通讯故障
1~32层SCLC通讯故障标志(ccomst1,ccomst2,ccomst3,ccomst4均为ff,持续10秒钟
1检查主控制板的通讯线
2检查SCLC的接线
3检查SCLC的通讯线终端电阻设置
故障检出条件
建议检查项目
A2
30
旋转编码器断线故障
运行状态z10ax为ON,非零速标志z90p00为OFF,持续1.6s。
l检查电梯编码器A、B相信号输入的接线回路。
2更换主控扳。
3更换旋转编码器。
31
32
空转保护
电梯在非检修状态下(zx43cOFF),运行(z10axON)速度大于10m/min(z90ploON)平层感应器xfml保持无效(xfmlOFF)且持续由参数hrunovert设定的时间(一般为45秒)。

HGP_电梯故障检测说明

HGP_电梯故障检测说明

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时,HGP 微机检出故障及处理过程的简图。

1. 电梯通电运行时,HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测,通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时,HGP 微机判定此时电梯发生故障,产生故障标志。

2. HGP 微机将故障标志转化成电梯故障码(故障码是故障名称的号码),并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄存器地址中。

被记录的故障码及电梯的运行状态包括: (1)电梯发生故障的故障码。

(2)电梯发生故障时HGP 微机的输入、输出状态。

(3)电梯发生故障时电梯的速度。

(4)电梯发生故障时电梯所在的层楼。

(5)电梯发生故障时HGP 主微机、副微机内部运行状态。

3. HGP 微机根据故障标志对故障进行分类登记,并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障处理方式。

5大类分别命名为:A 类、B 类、C 类、D 类 和E 类。

7个级别分别是:A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时,保护功能动作,变频器专用编程器LED 闪烁显示故障代码,LCD 屏显示故障名称;另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型,如表1所示,变频模块相关故障全部属于A1级别故障,显示范围为E101~E140,电梯逻辑方面的故障显示范围为E10~E97。

故障发生时,先按表1、表2说明进行自查,并详细记录故障现象。

二. 电梯故障的内部处理方式HGP 故障内部处理说明一览表备注:(1)当电梯同时出现2个以上的故障时,故障的处理级别按高的进行。

(2)当电梯发生A、B类故障时,软件回路安全继电器#50X、运行接触器#10T和抱闸动作开关立即释放,如果电梯发生故障是A1、A2级时,电梯轿内、厅外数字显示立即熄灭。

HGP电梯故障检测说明日立电梯

HGP电梯故障检测说明日立电梯
l检查电梯主机运行情况。
2检查电梯最大层间距离是否超过9 米。
3 检查hrunovert 的设定值,l 个单位为40 毫秒。
33
34
厅门锁短接故障
在开门状态(zl020N ),厅门输入(x40d ) ON 而轿门输入(x40g) OFF 持续时间l 秒,且开门到达开门极限位置(zxols ON )
检查厅门锁开关输入回路。
1查看主微机的相关规格表数据。
2检查起动补偿情况。
3检查运行接触器和抱闸控制器的驱动回路。
55
强迫减速开关故障
上下强迫减速开关同时动作。
1查看主微机中(ispeed)的额定速度设定是否正确
2检查强迫减速开关的输入接线
56
微动平层超速故障
允许微动运行(ispeed_en ON ),运行中(x15b ON或x10t ON)检测速度(nspeed )大于8 米/分,时间持续160 毫秒。
3检查变频微机的规格设置。
4检查旋转编码器接线。
52
53
54
微动平层逆转超距离
电梯在上行逆转(inv _ uprun ON 、x12pl ON)或下行逆转(inv _ doorun ON 、x11pl OFF)过程中,且当微动平层运行(lSpeed_en0N)时,微动平层反转运行距离(z16rev )大于(h16revlim )的设定值。
1检查电梯的运行是否有打滑情况
2检查感应器的动作情况及其信号输入回路
74
75
SCLB板通讯故障
SCLB 板通讯故障标志(bconst )等于FF ,持续超过1秒或通讯微机的刷新时间超过280ms 。
l检查控制板通讯线连接是否正常
2检查SCLB 板的电源

HGP电梯故障检测说明日立电梯

HGP电梯故障检测说明日立电梯
l检查电梯主机运行情况。
2检查电梯最大层间距离是否超过9 米。
3 检查hrunovert 的设定值,l 个单位为40 毫秒。
33
34
厅门锁短接故障
在开门状态(zl020N ),厅门输入(x40d ) ON 而轿门输入(x40g) OFF 持续时间l 秒,且开门到达开门极限位置(zxols ON )
检查厅门锁开关输入回路。
83
84
85
微动平层感应器故障
规格表开通微动平层功能后(h16aon ) ,当电梯速度(nspeed )大于15米/分,离开平层位置(p1O2fOFF ) ,微动感应器输入( xrs2l, xrs22 )保持有效;或者平层感应信号有效(xfml on )但xrs21, xrs22 为off , 持续1 秒。
1检查电梯的运行是否有打滑情况
2检查感应器的动作情况及其信号输入回路
74
75
SCLB板通讯故障
SCLB 板通讯故障标志(bconst )等于FF ,持续超过1秒或通讯微机的刷新时间超过280ms 。
l检查控制板通讯线连接是否正常
2检查SCLB 板的电源
3检查SCLB 板的接线
76
77
自救运行过多
自救次数(z99ecnt )大于12 次
1电梯门区信号输入xfnl 的状态与数字门区p1O2f的状态不一致。
2强迫减速开关的输入状态与楼层位置不符。
l检查电梯门区信号输入状态
2检查电梯旋转编码器的工作情况,脉冲信号是否受到干扰
3 重新进行电梯的层高测定
4检查上、下行强迫减速开关回路
63
64
端站减速曲线异常
电梯在高速运行状态下(hspeed_en ON ),碰到仅对应的强迫减速开关后,当前速度大于允许值。(允许值按紧急制停距离来校验)。

HGP_电梯故障检测说明

HGP_电梯故障检测说明

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时,HGP 微机检出故障及处理过程的简图。

1. 电梯通电运行时,HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测,通过一定的逻辑运算判断电梯的运行状态是否正常。

当故 障条件满足时,HGP 微机判定此时电梯发生故障,产生故障标志。

2. HGP 微机将故障标志转化成电梯故障码(故障码是故障名称的号码),并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄 存器地址中。

被记录的故障码及电梯的运行状态包括: (1)电梯发生故障的故障码。

(2)电梯发生故障时HGP 微机的输入、输出状态。

(3)电梯发生故障时电梯的速度。

(4)电梯发生故障时电梯所在的层楼。

(5)电梯发生故障时HGP 主微机、副微机内部运行状态。

3. HGP 微机根据故障标志对故障进行分类登记,并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障 处理方式。

5大类分别命名为:A 类、B 类、C 类、D 类 和E 类。

7个级别分别是:A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时,保护功能动作,变频器专用编程器LED 闪烁显示故障代码,LCD 屏显示故障名称;另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型,如表1所示,变频模块相关故障全部属于A1级别故障,显示范围为E101~E140,电梯逻辑方面的故障显示范围为E10~E97。

故障发生时,先按表1、表2说明进行自查,并详细记录故障现象。

二. 电梯故障的内部处理方式标 记处 数备注:(1)当电梯同时出现2个以上的故障时,故障的处理级别按高的进行。

(2)当电梯发生A 、B 类故障时,软件回路安全继电器#50X 、运行接触器#10T 和抱闸动作开关立即释放,如果电梯发生故障是A1、A2级时,电梯轿内、厅外数字显示立即熄灭。

HGP电梯故障检测说明(日立电梯)

HGP电梯故障检测说明(日立电梯)
3检查材10T的信号输入回路。
39
抱闸接触器断开故障
接触器15B驱动输出z10b为ON,接触器15B信号输入x15b为OFF持续1s。
l检查#15B的驱动回路
2检查#15B的电源回路,正常时为DC48v
3检查材15B的信号输入回路。
40
41
低速运行超速
允许低速运行(a101ON)或允许检修运行(a10cON),运行中(x15b0N或x10t0N)检测速度(nspeed)大于30 米/分,时间持续160毫秒。
1检查主控制板的对外接线是否规范布置
2更换主控制板
17
连续3次开门锁死
连续3次开门都没有开到开门限位
1检查电梯开门的实际情况,确认门机是否动作正常
2检查开门限位开关
18
19
DPROM读写故障
DPROM读写出错标志(dpramerr)非零
1检查主控制板的对外接线是否规范布置
2主控制板重新上电复位3更换主控制板
2查看主微机的规格表设置。
86
电梯开门超时故障
主微机开门信号输出控制标志z102为0N,开门限位开关输入信号zxols为OFF持续12s。
1检查电梯开门的实际情况
2检查开门极限开关的动作情况及其信号输入回路
l检查故障记录表确认自救的原因
2检查平层感应器的动作情况
3检查门锁情况
4检查旋转编码器接线
5重新进行层高测定
D
78
SLCC板通讯故障
1~32层SCLC通讯故障标志(ccomst1,ccomst2,ccomst3,ccomst4均为ff,持续10秒钟
1检查主控制板的通讯线
2检查SCLC的接线
3检查SCLC的通讯线终端电阻设置
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
83
84
85
微动平层感应器故障
规格表开通微动平层功能后(h16aon ) ,当电梯速度(nspeed )大于15米/分,离开平层位置(p1O2fOFF ) ,微动感应器输入( xrs2l, xrs22 )保持有效;或者平层感应信号有效(xfml on )但xrs21, xrs22 为off , 持续1 秒。
3检查抱闸是否正常打开。
23
40D继电器故障
厅门锁开关输入x40d 与厅门锁安全继电器输入x40dh 状态不一致持续800ms
l 检查厅门锁开关的输入线路
2 检查厅门锁安全继电器
24
25
40G继电器故障
轿门锁开关输入x40g与轿门锁安全继电器输入x40gh 状态不一致持续8O0ms 。
1 检查电梯轿门开关信号输入回路
41
低速运行超速
允许低速运行(a101 ON)或允许检修运行(a10cON ),运行中(x15b0N或x10t0N )检测速度(nspeed )大于30米/分,时间持续160毫秒。
l检查电梯的实际速度。
2查看主微机的规格设置与实际是否一致
3检查起动补偿设置情况
4检查电机接线。
5对旋转编码器的工作状态进行检查。
l检查故障记录表确认自救的原因
2检查平层感应器的动作情况
3检查门锁情况
4检查旋转编码器接线
5重新进行层高测定
D
78
SLCC板通讯故障
1~32 层SCLC 通讯故障标志(ccomst1 , ccomst2 , ccomst3,ccomst4均为ff ,持续10 秒钟
1检查主控制板的通讯线
2检查SCLC 的接线
1观察电梯实际运行情况,是否两个方向运行都会报反转故障,如是则改变电机接线的顺序
2检查起动补偿的设置。
3检杳10T 接触器是否接触不良。
4检查旋转编码器接线。
38
运行接触器断开故障
接触器#10T 驱动输出z10aout 为ON ,接触器#10T 信号输入x10t 为OFF 持续1s。
l检查#10T的驱动回路
1检查主控制板的对外接线是否规范布置
2更换主控制板
17
连续3次开门锁死
连续3次开门都没有开到开门限位
1检查电梯开门的实际情况,确认门机是否动作正常
2检查开门限位开关
18
19
DPROM读写故障
DPROM读写出错标志(dpramerr)非零
1检查主控制板的对外接线是否规范布置
2主控制板重新上电复位3更换主控制板
1检查#15B的驱动回路
2检查#15B的反馈信号输入回路
14
安全继电器短接故障
继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms
检查板上的50B继电器
15
安全回路断开故障
安全回路பைடு நூலகம்信号x50bc断开
检查安全回路的输入线路
16
软件WDT动作
上一次主机复位由软件监视定时器WDT产生
81
检修状态异常
轿顶检修输入(x43d ) ON ,轿厢检修输入(x43c)OFF,持续l 秒。
1确认是否有误操作
2检查轿顶和轿厢检修开关输入回路
82
微动平层超时故障
电梯主微机微动平层有效标志za16a和vl6为ON 持续10s。
1观察电梯微动平层的运行情况
2检查继电器#10OR 驱动回路
3检查变频微机的微动运行速度设定
2检查电机接线是否正确
3检查控制板与变频模块的连线是否牢固4更换变频模块。
51
起动速度异常
电梯打开抱闸(x15bON)运行中(x10t ON ,z10ax ON )检测速度(nspeed )小于5 米/分,非减速状态(z90cw OFF) ,持续10s。
1检查抱闸的打开情况。
2检查主微机的规格表设置。
35
轿门锁短接故障
在开门状态(zl020N ),厅门输入(x40d ) OFF而轿门输入(x40g) ON 持续时间l 秒,且开门到达开门极限位置(zxols ON )
检查轿门锁开关输入回路。
36
37
反转故障
电梯上行inv_uprunON 而旋转编码器下行x12pl ON,或电梯下行inv_ downrun ON 而编码器上行x11pl ON,速度大于8 米,持续1 . 6s ,且非微动平层状态lspeed _ en OFF
l检查电梯主机运行情况。
2检查电梯最大层间距离是否超过9 米。
3 检查hrunovert 的设定值,l 个单位为40 毫秒。
33
34
厅门锁短接故障
在开门状态(zl020N ),厅门输入(x40d ) ON 而轿门输入(x40g) OFF 持续时间l 秒,且开门到达开门极限位置(zxols ON )
检查厅门锁开关输入回路。
22
运行速度偏差故障
电梯打开抱闸运行(z10ax 为ON )过程中,变频器转速检测值与指令输出计算值不一致,且不一致的差值超过变频器参数F3 . 21 设定值,且不一致的持续时间超过变频器参数F3 . 22 的设定值。
1查看变频器检出电梯的速度,确认电梯实际的运行速度
2查看变频器参数F3.21、F3.22的数值,这些数值应分别为15%、0 . 3
1查看主微机的相关规格表数据。
2检查起动补偿情况。
3检查运行接触器和抱闸控制器的驱动回路。
55
强迫减速开关故障
上下强迫减速开关同时动作。
1查看主微机中(ispeed)的额定速度设定是否正确
2检查强迫减速开关的输入接线
56
微动平层超速故障
允许微动运行(ispeed_en ON ),运行中(x15b ON或x10t ON)检测速度(nspeed )大于8 米/分,时间持续160 毫秒。
2 检查#10T的电源回路,正常时为DC48v
3 检查材10T的信号输入回路。
39
抱闸接触器断开故障
接触器15B 驱动输出z10b 为ON ,接触器15B 信号输入x15b 为OFF 持续1s 。
l检查#15B的驱动回路
2 检查#15B的电源回路,正常时为DC48v
3 检查材15B的信号输入回路。
40
1检查强迫减速开关及其信号输入端子
2 检查变频微机的规格设定
3 检查主微机的规格表设置
59
B2
60
层高测定出错
层高测定状态下(z49fm ) ,检测到达项层(xulsON , xsdslu ON ) ,但记录的楼层位置(p900 )不等于顶层设置(hu 1 fn )。
1 检查顶层设置是否正确。
2 重新把电梯运行到最底层再做层高测定。
故障检出条件
建议检查项目
A2
30
旋转编码器断线故障
运行状态z10ax 为ON ,非零速标志z90p00 为OFF ,持续1 . 6s 。
l检查电梯编码器A 、B 相信号输入的接线回路。
2更换主控扳。
3更换旋转编码器。
31
32
空转保护
电梯在非检修状态下(zx43cOFF),运行(z10ax ON)速度大于10m/min (z90plo ON)平层感应器xfml 保持无效(xfml OFF )且持续由参数hrunovert 设定的时间(一般为45 秒)。
42
50B继电器断开故障
主微机安全继电器#50B 驱动(z50bk)0N,变频微机安全继电器驱动(v50bk ) ON,而安全继电器反馈输入信号x50b 为OFF , 持续300ms
1检查#50B继电器是否有接触不良。
2检查控制板48V电源输入是否正常。
3更换控制板
43
抱闸接触器
15BSW
断开故障
接触器#15BSW 的驱动输出z15bSW 为ON ,#15BSW 的反锁信号输入x15bSW 为OFF 持续320ms 。
变频门机故障
门机故障输入(xfault ) ON ,且门机上电初始化己经完成(zadrinited ON )。
l检查门机故障信号的输入回路
2检查门机的功率模块
3检查门电机的电流保护回路
4检查门机轮的钢丝绳和绳轮是否出现打滑现象
72
73
门区运行故障
非检修的状态下(zx43cOFF ),门区信号(xfml )ON ,电梯以大于10m/ min 的速度运行(z10ax ON , z90p10ON )持续5s
1检查#15BSW 的驱动回路。
2检查#15BSW 的反馈信号输入回路。
HGP电梯故障检测说明(日立电梯)
共5页
第3页
版本号
001
故障等级
代码
故障说明
故障检出条件
建议检查项目
44
45
46
47
48
49
B1
50
高速运行超速
检测速度(nspeed )大于额定速度设定(ispeed)的1.15 倍
1检查规格表设置是否正确
3检查变频微机的规格设置。
4检查旋转编码器接线。
52
53
54
微动平层逆转超距离
电梯在上行逆转(inv _ uprun ON 、x12pl ON)或下行逆转(inv _ doorun ON 、x11pl OFF)过程中,且当微动平层运行(lSpeed_en0N)时,微动平层反转运行距离(z16rev )大于(h16revlim )的设定值。
HGP电梯故障检测说明(日立电梯)
共5页
第1页
版本号
001
故障等级
代码
故障说明
故障检出条件
建议检查项目
A1
10
主微机故障
主机复位为非上电复位
1主控制板的外部接线是否规范布置
相关文档
最新文档
