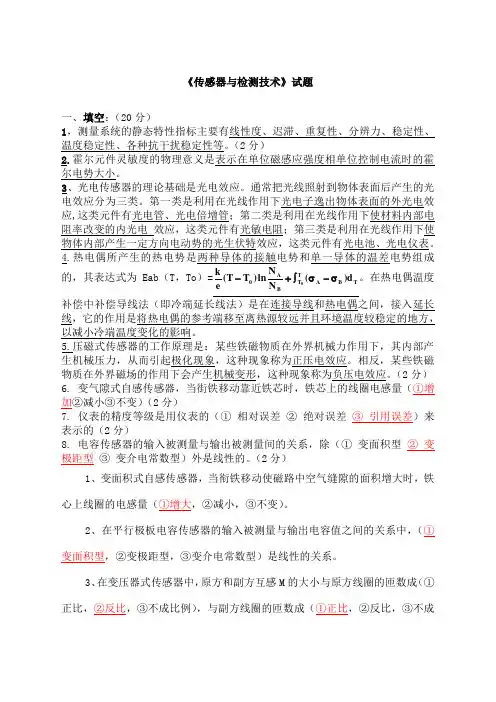

《传感器与检测技术》试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
3、光电传感器的理论基础是光电效应。
通常把光线照射到物体表面后产生的光电效应分为三类。
第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池、光电仪表。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
传感器与检测技术试题及答案
传感器与检测技术试题及答案传感器与检测技术试题及答案Prepared on 24 November 2020《传感器与检测技术》试题⼀、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨⼒、稳定性、温度稳定性、各种抗⼲扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表⽰在单位磁感应强度相单位控制电流时的霍尔电势⼤⼩。
3、光电传感器的理论基础是光电效应。
通常把光线照射到物体表⾯后产⽣的光电效应分为三类。
第⼀类是利⽤在光线作⽤下光电⼦逸出物体表⾯的外光电效应,这类元件有光电管、光电倍增管；第⼆类是利⽤在光线作⽤下使材料内部电阻率改变的内光电效应，这类元件有光敏电阻；第三类是利⽤在光线作⽤下使物体内部产⽣⼀定⽅向电动势的光⽣伏特效应，这类元件有光电池、光电仪表。
4.热电偶所产⽣的热电势是两种导体的接触电势和单⼀导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ?+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接⼊延长线，它的作⽤是将热电偶的参考端移⾄离热源较远并且环境温度较稳定的地⽅，以减⼩冷端温度变化的影响。
5.压磁式传感器的⼯作原理是：某些铁磁物质在外界机械⼒作⽤下，其内部产⽣机械压⼒，从⽽引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作⽤下会产⽣机械变形，这种现象称为负压电效应。
（2分）6. 变⽓隙式⾃感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减⼩③不变）（2分）7. 仪表的精度等级是⽤仪表的（①相对误差②绝对误差③引⽤误差）来表⽰的（2分）8. 电容传感器的输⼊被测量与输出被测量间的关系，除（①变⾯积型②变极距型③变介电常数型）外是线性的。
（2分）1、变⾯积式⾃感传感器，当衔铁移动使磁路中空⽓缝隙的⾯积增⼤时，铁⼼上线圈的电感量（①增⼤，②减⼩，③不变）。
传感器与检测技术试卷及答案

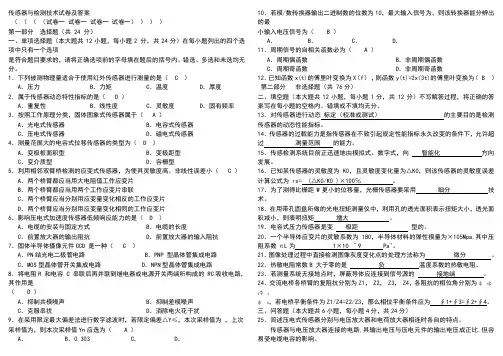

传感器与检测技术试卷及答案（（（（试卷一试卷一试卷一试卷一））））第一部分选择题（共 24 分）一、单项选择题（本大题共12小题，每小题2 分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（ C ）A．压力 B．力矩 C．温度 D．厚度2．属于传感器动态特性指标的是（ D ）A．重复性 B．线性度 C．灵敏度 D．固有频率3．按照工作原理分类，固体图象式传感器属于（ A ）A．光电式传感器 B．电容式传感器C．压电式传感器 D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（ D ）A．变极板面积型 B．变极距型C．变介质型 D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（ C ） A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（ D ）A．电缆的安装与固定方式 B．电缆的长度C．前置放大器的输出阻抗 D．前置放大器的输入阻抗7．固体半导体摄像元件CCD 是一种（ C ）A．PN结光电二极管电路 B．PNP 型晶体管集成电路C．MOS型晶体管开关集成电路 D．NPN型晶体管集成电路8．将电阻R 和电容 C 串联后再并联到继电器或电源开关两端所构成的 RC吸收电路，其作用是（ D ）A．抑制共模噪声 B．抑制差模噪声C．克服串扰 D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤，本次采样值为，上次采样值为，则本次采样值Yn应选为（ A ）A． B．0.303 C． D．10．若模/数转换器输出二进制数的位数为10，最大输入信号为，则该转换器能分辨出的最小输入电压信号为（ B ）A． B． C． D．11．周期信号的自相关函数必为（ A ）A．周期偶函数 B．非周期偶函数C．周期奇函数 D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（ B ）第二部分非选择题（共 76分）二、填空题（本大题共12小题，每小题1分，共 12分）不写解答过程，将正确的答案写在每小题的空格内。
《传感器与检测技术》试卷及答案

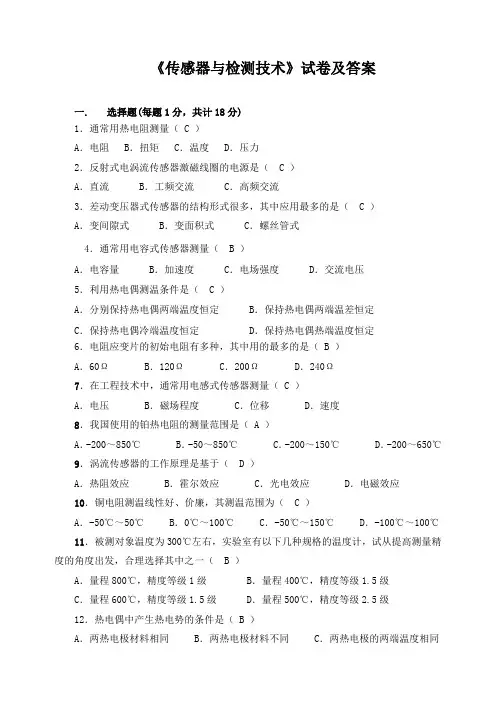

《传感器与检测技术》试卷及答案一. 选择题(每题1分，共计18分)1．通常用热电阻测量（ C ）A．电阻 B．扭矩 C．温度 D．压力2．反射式电涡流传感器激磁线圈的电源是（ C ）A．直流B．工频交流C．高频交流3．差动变压器式传感器的结构形式很多，其中应用最多的是（ C ）A．变间隙式B．变面积式C．螺丝管式4．通常用电容式传感器测量（ B ）A．电容量B．加速度C．电场强度D．交流电压5．利用热电偶测温条件是（ C ）A．分别保持热电偶两端温度恒定 B．保持热电偶两端温差恒定C．保持热电偶冷端温度恒定 D．保持热电偶热端温度恒定6．电阻应变片的初始电阻有多种，其中用的最多的是（ B ）A．60ΩB．120ΩC．200ΩD．240Ω7．在工程技术中，通常用电感式传感器测量（ C ）A．电压B．磁场程度C．位移D．速度8．我国使用的铂热电阻的测量范围是（ A ）A．-200～850℃B．-50～850℃C．-200～150℃D．-200～650℃9．涡流传感器的工作原理是基于（ D ）A．热阻效应B．霍尔效应C．光电效应D．电磁效应10．铜电阻测温线性好、价廉，其测温范围为（ C ）A．-50℃～50℃B．0℃～100℃C．-50℃～150℃D．-100℃～100℃11．被测对象温度为300℃左右，实验室有以下几种规格的温度计，试从提高测量精度的角度出发，合理选择其中之一（ B ）A．量程800℃，精度等级1级B．量程400℃，精度等级1.5级C．量程600℃，精度等级1.5级D．量程500℃，精度等级2.5级12．热电偶中产生热电势的条件是（ B ）A．两热电极材料相同 B．两热电极材料不同 C．两热电极的两端温度相同13．压电式传感器目前多用于测量（ B ）A．静态的力或压力 B．动态的力或压力 C．速度之间是（ B ）14．变间隙式电容传感器的非线性误差与材料初始距离dA．正比关系B．反比关系C．无关系15．热电偶中的热电势主要是（ D ）A．感应电势 B．温差电势 C．切割电势 D．接触电势16．压电传感器的信号处理有电荷放大器、电压放大器，二者在应用方面最主要区别是（ B ）A．阻抗变换能力 B．电缆线长度变化影响计入与否C．输出电压与输入电压 D．前三种讲法都不对17．图为一个电感传感器，当衔铁上移Δδ后，那么（ A ）A．Rm变小B．e变小C．L变小D．μ0变小18．光敏三极管的结构可看成用光敏二极管代替普通三极管中的（ C ）A．集电极 B．发射极 C．集电结 D．发射结二、填空(24)1、检测仪表中常用测试方法有直接比较测量法、微差法和零位法。
传感器与检测技术考题及答案

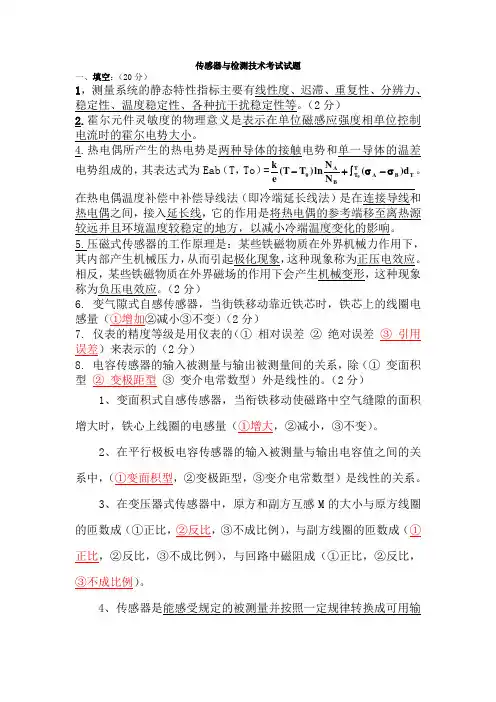

传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
《传感器与检测技术》试卷(共五套)
1
传感器与检测技术试卷及答案
题的空格内。错填或不填均无分。
13．对传感器进行动态
的主要目的是检测传感器的动态性能指标。
14．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过 的能力。
15．传感检测系统目前正迅速地由模拟式、数字式，向
方向发展。
16．已知某传感器的灵敏度为 K0，且灵敏度变化量为 △K 0，则该传感器的灵敏度误差计算公式
32．一热敏电阻在 0℃和 100℃时，电阻值分别为 200kΩ和 10kΩ 。试计算该热敏电阻在 20℃时 的电阻值。
33．求正弦信号 x(t )=x0sinω t 的自相关函数。 五 、应用题（本大题共 2 小题，每小题 8 分，共 16 分）
34．图示为电阻网络 D/A 转换电路。 （ 1）写出电流 i 与电压 V REF 的关系式。 （ 2）若 VREF=10V 输入信号 D3D 2D 1D0=1000 ， 试计算输出电压 V 0=？
为 rs=
。
17．为了测得比栅距 W 更小的位移量，光栅传感器要采用
技术。
18．在用带孔圆盘所做的光电扭矩测量仪中，利用孔的透光面积表示扭矩大小，透光面积减小，
则表明扭矩
。
19．电容式压力传感器是变
型的。
20．一个半导体应变片的灵敏系数为 180，半导体材料的弹性模量为
πL为
Pa-1 。
1.8× 105Mpa, 其中压阻系数
RC 吸收电路，其作用是 （）
串扰
D ．消除电火花干扰
9．在采用限定最大偏差法进行数字滤波时，若限定偏差
△Y ≤ 0.01，本次采样值为 0.315，上次
采样值为 0.301，则本次采样值 Y n 应选为（
传感器与检测技术试题及答案(212题)
传感器与检测技术试题及答案（212题）1、己知某温度传感器为时间常数T=3s的一阶系统，当受到突变温度作用后，传感器输出指示温差的三分之一所需的时间为() sA、3B、1C、1.2D、1/3答案内容：C；2、下列传感器中的不属于结构型传感器的是()A、扩散硅压阻式压力传感器。
B、线绕电位器式传感器。
C、应变片式压力传感器。
D、金属丝式传感器。
答案内容：A；3、下列不属于按传感器的工作原理进行分类的传感器是()。
A、应变式传感器B、化学型传感器C、压电式传感器D、热电式传感器答案内容：B；4、随着人们对各项产品技术含量要求的不断提高，传感器也朝向智能化方面发展。
其中，典型的传感器智能化结构模式是()。
A、传感器+通信技术B、传感器+微处理器C、传感器+多媒体技术D、传感器+计算机答案内容：B；5、（本题为多选题）传感技术的研究内容主要包括：()A、信息获取B、信息转换C、信息处理D、信息传输答案内容：ABC；6、一阶传感器输出达到稳态值的10%到90%所需的时间称为()。
A、延迟时间B、上升时间C、峰值时间D、响应时间答案内容：B；7、传感器的下列指标全部属于静态特性的是()。
A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性答案内容：C；8、传感器的下列指标全部属于动态特性的是()。
A、迟滞、灵敏度、阻尼系数B、幅频特性、相频特性C、重复性、漂移D、精度、时间常数、重复性答案内容：B；9、（本题为多选题）利用霍尔片，我们可以测量一步到位哪些物理量（）。
A、磁场；B、电功率；C、载流子浓度；D、载流子类型。
答案内容：ABCD；10、在整个测量过程中，如果影响和决定误差大小的全部因素(条件)始终保持不变，对同一被测量进行多次重复测量，这样的测量称为()。
A、组合测量.B、静态测量C、等精度测量D、零位式测量答案内容：C；11、下列传感器中的物性型传感器的是()A、扩散硅压阻式压力传感器。
传感器与检测技术》试卷及答案(共五套)
正确选择以上传感器填入以下空内：
1.可以进行位移测量的传感器；热释电；
3.半导体式传感器是磁敏、霍尔元件、气敏传感器、压阻传感器；
4.光电传感器有光电耦合器、色敏传感器、光纤传感器、光电二极管；
5.用于磁场测量的传感器霍尔器件、磁敏晶体管；
解：
1、根据测量数据中误差所呈现的规律，误差可分为三种，即系统误差、随机误差和粗大误差。
4壳体良好接地。出于同样的原因，其电极引出线也必须用屏蔽线，且屏蔽线外套必须同样良好接地。
5、电容式传感器可分为三种类型：变面积型、变介电常数型、变极距型。。
6.进行振动（或加速度）测量的传感器磁电传感器、压电传感器；
7.利用物体反射进行非电量检测的传感器超声波传感器、红外传感器；
三.计算(每题5分，共10分)
1.图为一直流应变电桥，E = 4V，
R1=R2=R3=R4=350Ω，
求：①R1为应变片其余为外接电阻，
R1增量为△R1=3.5Ω时输出U0=?。
②R1、R2是应变片，感受应变极性大小相同
其余为电阻，电压输出U0=?。
③R1、R2感受应变极性相反,输出U0=?。
④R1、R2、R3、R4都是应变片,对臂同性，
邻臂异性，电压输出U0=?。
解：①
②
③
④
2.石英晶体加速计及电荷放大器测量机械振动，已知加速度计灵敏度为
5pc/g，电荷放大器灵敏度为50mv/pc，当机器达到最大加速度时的相应输出电压幅值为2V，试求机械的振动加速度(单位g)。
传感器及检测技术考题及答案
传感器与检测技术考试试题一、填空：〔20分〕1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
〔2分〕2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab 〔T ，To 〕=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法〔即冷端延长线法〕是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：*些铁磁物质在外界机械力作用下，其部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，*些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
〔2分〕6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量〔①增加②减小③不变〕〔2分〕7. 仪表的精度等级是用仪表的〔① 相对误差 ② 绝对误差 ③ 引用误差〕来表示的〔2分〕8. 电容传感器的输入被测量与输出被测量间的关系，除〔① 变面积型 ② 变极距型③ 变介电常数型〕外是线性的。
〔2分〕1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量〔①增大，②减小，③不变〕。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，〔①变面积型，②变极距型，③变介电常数型〕是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成〔①正比，②反比，③不成比例〕，与副方线圈的匝数成〔①正比，②反比，③不成比例〕，与回路中磁阻成〔①正比，②反比，③不成比例〕。
4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
《传感器与检测技术》试题及答案(已做)
《传感器与检测技术》试题一、填空:（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
(2分)2。
霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小.4。
热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的,其表达式为Eab （T,To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-.在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间,接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响.5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应.相反,某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
(2分）6。
变气隙式自感传感器,当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变)（2分）7。
仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差)来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
(2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量(①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系.3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成(①正比，②反比,③不成比例），与副方线圈的匝数成（①正比，②反比,③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）.4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
传感器与检测技术试卷及答案
传感器与检测技术试卷及答案( ( ( (试卷一试卷一试卷一试卷一) ) ) )第一部分选择题(共 24 分)一、单项选择题(本大题共 12 小题，每小题 2 分，共 24 分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1 ．下列被测物理量适合于使用红外传感器进行测量的是( C )A．压力 B．力矩 C．温度 D．厚度2．属于传感器动态特性指标的是( D )A．重复性 B．线性度 C．灵敏度 D．固有频率3．按照工作原理分类，固体图象式传感器属于( A )A．光电式传感器 B．电容式传感器C．压电式传感器 D．磁电式传感器4．测量范围大的电容式位移传感器的类型为( D )A．变极板面积型 B．变极距型C．变介质型 D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小( C ) A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是( D )A．电缆的安装与固定方式 B．电缆的长度C．前置放大器的输出阻抗 D．前置放大器的输入阻抗7．固体半导体摄像元件 CCD 是一种( C )A． PN 结光电二极管电路 B． PNP 型晶体管集成电路C． MOS 型晶体管开关集成电路 D． NPN 型晶体管集成电路8．将电阻 R 和电容 C 串联后再并联到继电器或电源开关两端所构成的 RC 吸收电路，其作用是( D )A．抑制共模噪声 B．抑制差模噪声C．克服串扰 D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为 0.315，上次采样值为 0.301，则本次采样值 Yn 应选为 ( A )A． 0.301 B． 0.303 C． 0.308 D． 0.315 10．若模/数转换器输出二进制数的位数为 10，最大输入信号为 2.5V，则该转换器能分辨出的最小输入电压信号为( B )A． 1.22mV B． 2.44mV C． 3.66mV D． 4.88mV 11 ．周期信号的自相关函数必为( A )A．周期偶函数 B．非周期偶函数C．周期奇函数 D．非周期奇函数12．已知函数 x(t)的傅里叶变换为 X (f) ，则函数 y(t)=2x(3t)的傅里叶变换为( B ) 术。
(完整版)传感器与检测技术试卷及答案
(完整版)传感器与检测技术试卷及答案1．属于传感器动态特性指标的是（D ）重复性B 线性度C 灵敏度D 固有频率2 误差分类，下列不属于的是（B ）系统误差B 绝对误差C 随机误差D粗大误差3、非线性度是表示校准（B ）的程度。
、接近真值B、偏离拟合直线C、正反行程不重合D、重复性4、传感器的组成成分中，直接感受被侧物理量的是（B ）、转换元件B、敏感元件C、转换电路D、放大电路5、传感器的灵敏度高，表示该传感器（C）工作频率宽B 线性范围宽C 单位输入量引起的输出量大D 同意输入量大6 下列不属于按传感器的工作原理进行分类的传感器是（B）应变式传感器B 化学型传感器C 压电式传感器D热电式传感器7 传感器主要完成两个方面的功能：检测和（D）测量B感知C 信号调节D 转换8 回程误差表明的是在（C）期间输出输入特性曲线不重合的程度多次测量B 同次测量C 正反行程D 不同测量9、仪表的精度等级是用仪表的（C）来表示的。
相对误差B 绝对误差C 引用误差D粗大误差二、推断1.在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。
（√）2 系统误差可消除，那么随机误差也可消除。
（×）3 对于具体的测量，周密度高的准确度不一定高，准确度高的周密度不一定高，所以精确度高的准确度不一定高（×）4 平均值就是真值。
（×）5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。
（×）6.线性度就是非线性误差.（×）7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.（√）8.传感器的被测量一定就是非电量（×）9.测量不确定度是随机误差与系统误差的综合。
（√）10传感器（或测试仪表）在第一次使用前和长时间使用后需要进行标定工作，是为了确定传感器静态特性指标和动态特性参数（√）二、简答题：（50分）1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。
传感器与检测技术考题及答案
传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
传感器与检测技术试卷及答案
作用是
（）
A．抑制共模噪声
B．抑制差模噪声
C．克服串扰
D．消除电火花干扰
9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为 0.315，
上次
采样值为 0.301，则本次采样值 Yn 应选为（ ）
A．0.301
B．0.303
C．0.308
D．0.315
10．若模/数转换器输出二进制数的位数为 10，最大输入信号为 2.5V，则该转换器能分辨出
2.由 RC 组成无源低通滤波器，已知 R=500(Ω)，C=10(μF)，试求： (1)截止频率 f0，并画出该滤波器的幅频示意图。 (2)设输入信号 x(t)=0.2cos (125.6t-π/4),判断其是否在该滤波器的通频带内。 3.试绘出 x(t)=2cos(2πf0t)+3 的时域图和频域图。 五、应用题(每小题 8 分，共 16 分) 1.试用双螺管线圈差动型电感传感器做成一个测力传感器。 (1)用简图说明该传感器的结构，并简要说明其作用原理； (2)用图说明两个线圈在电桥电路中的接法。 2.如图所示，轴工件用前后顶尖支承纵向磨削外园表面，在加工过程中，径向力 Py 和切向 力 Pz 大小基本不变，但着力点位置沿轴向移动，现在前后顶尖上粘贴电阻应变片测量工件 所受的 Pz。 (1)在图中标明应变片的位置及 Pz 的测量电桥。 (2)着力点移动对测量结果有无影响?为什么?
传感器与检测技术试卷及答案

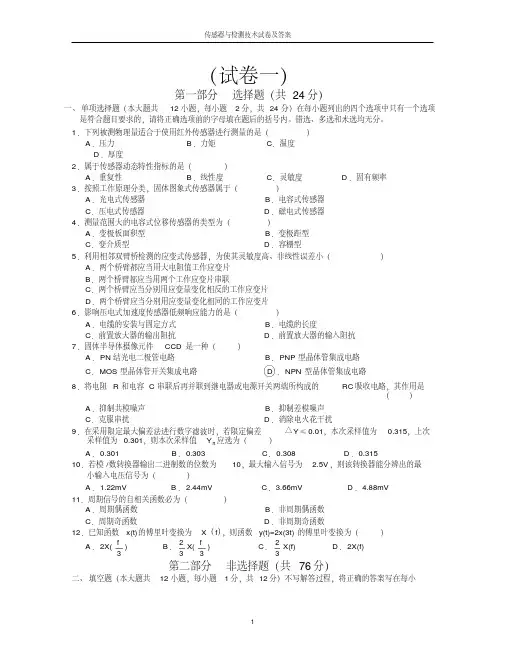

（ （ （ （试卷一 试卷一 试卷一 试卷一） ） ） ）
第一部分 选择题（共 24 分）
一、单项选择题（本大题共 12 小题，每小题 2 分，共 24 分）在每小题列出的四个选项中
只有一个选项
是符合题目要求的，请将正确选项前的字母填在题后的括号内。错选、多选和未选均无分。
传感器与检测技术考题及答案
传感器与检测技术考题及答案Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《传感器与检测技术》试题一、填空:(２0分)1,测量系统得静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
(２分)2、霍尔元件灵敏度得物理意义就是表示在单位磁感应强度相单位控制电流时得霍尔电势大小。
3、光电传感器得理论基础就是光电效应。
通常把光线照射到物体表面后产生得光电效应分为三类。
第一类就是利用在光线作用下光电子逸出物体表面得外光电效应,这类元件有光电管、光电倍增管;第二类就是利用在光线作用下使材料内部电阻率改变得内光电效应，这类元件有光敏电阻;第三类就是利用在光线作用下使物体内部产生一定方向电动势得光生伏特效应,这类元件有光电池、光电仪表。
4、热电偶所产生得热电势就是两种导体得接触电势与单一导体得温差电势组成得,其表达式为Eab（T,To）=。
在热电偶温度补偿中补偿导线法(即冷端延长线法)就是在连接导线与热电偶之间,接入延长线，它得作用就是将热电偶得参考端移至离热源较远并且环境温度较稳定得地方,以减小冷端温度变化得影响。
5、压磁式传感器得工作原理就是：某些铁磁物质在外界机械力作用下,其内部产生机械压力,从而引起极化现象，这种现象称为正压电效应。
相反,某些铁磁物质在外界磁场得作用下会产生机械变形,这种现象称为负压电效应。
(2分)6、变气隙式自感传感器,当街铁移动靠近铁芯时，铁芯上得线圈电感量(①增加②减小③不变)(2分)7、仪表得精度等级就是用仪表得(①相对误差②绝对误差③引用误差)来表示得(２分)8、电容传感器得输入被测量与输出被测量间得关系,除(①变面积型②变极距型③变介电常数型)外就是线性得。
(2分）9、电位器传器得(线性)，假定电位器全长为Xｍaｘ, 其总电阻为Rｍａx,它得滑臂间得阻值可以用Rx = （① Xmax/ｘ Rｍａx,②ｘ／Xmａx Ｒｍａx,③ Xmaｘ/XＲmaｘ④Ｘ/Xma ｘＲｍaｘ)来计算，其中电阻灵敏度Rr=（① 2p(b+h)/At, ② 2ｐAt／b+ｈ，③2A(b+b)/pt，④ 2Ａtp(ｂ＋ｈ）)1、变面积式自感传感器,当衔铁移动使磁路中空气缝隙得面积增大时,铁心上线圈得电感量(①增大，②减小，③不变)。
２、在平行极板电容传感器得输入被测量与输出电容值之间得关系中,(①变面积型，②变极距型，③变介电常数型）就是线性得关系。
３、在变压器式传感器中,原方与副方互感Ｍ得大小与原方线圈得匝数成（①正比,②反比,③不成比例),与副方线圈得匝数成(①正比,②反比,③不成比例)，与回路中磁阻成(①正比,②反比，③不成比例)。
4、传感器就是能感受规定得被测量并按照一定规律转换成可用输出信号得器件或装置,传感器通常由直接响应于被测量得敏感元件与产生可用信号输出得转换元件以及相应得信号调节转换电路组成。
５、热电偶所产生得热电热就是由两种导体得接触电热与单一导体得温差电热组成。
２、电阻应变片式传感器按制造材料可分为①_金属＿材料与②__＿_半导体__体材料。
它们在受到外力作用时电阻发生变化,其中①得电阻变化主要就是由 _电阻应变效应形成得,而②得电阻变化主要就是由温度效应造成得。
半导体材料传感器得灵敏度较大。
3、在变压器式传感器中，原方与副方互感M得大小与绕组匝数成正比,与穿过线圈得磁通＿成正比,与磁回路中磁阻成反比，而单个空气隙磁阻得大小可用公式 _＿表示。
1、热电偶所产生得热电势就是由两种导体得接触电势与单一导体得温差电势组成得,其表达式为E ab(T,T o)=。
在热电偶温度补偿中，补偿导线法(即冷端延长线法)就是在连接导线与热电偶之间，接入延长线它得作用就是将热电偶得参考端移至离热源较远并且环境温度较稳定得地方,以减小冷端温度变化得影响。
(7分)３、电位器或电阻传感器按特性不同，可分为线性电位器与非线性电位器。
线性电位器得理想空载特性曲线具有严格得线性关系。
假定电位器全长为Ｘmaｘ,其总电阻为Rｍax,它得滑臂间得阻值可以用Rx＝来计算。
假定加在电位器A、B之间得电压为Vmax,则输出电压为Ｖx=。
其电阻灵敏度R I=。
电压灵敏度ＲU=。
(7分)５、磁电式传感器就是利用导体与磁场发生相对运动而在导体两端产生感应电势得。
而霍尔式传感器为霍尔元件在磁场中有电磁效应(霍尔效应)而输出电势得。
霍尔式传感器可用来测量电流,磁场,位移,压力。
(6分)8、测量系统得静态特性指标通常用输入量与输出量得对应关系来表征（5分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙得面积增大时,铁心上线圈得电感量(①增大②减小③不变)。
２、平行极板电容传感器得输入被测量与输出电容值之间得关系中，(①变面积型②变极距型③变介电常数型）就是线性得关系。
3、在变压器式传感器中,原方与副方互感Ｍ得大小与原方线圈得匝数成(①正比②反比③不成比例）简答题二、用镍铬-镍硅热电偶测量某低温箱温度，把热电偶直接与电位差计相连接。
在某时刻,从电位差计测得热电势为-1、19ｍｖ,此时电位差计所处得环境温度为15℃，试求该时刻温箱得温度就是多少度？（20分)2 简述热电偶得工作原理。
(６分)答:热电偶得测温原理基于物理得“热电效应”。
所谓热电效应,就就是当不同材料得导体组成一个闭合回路时,若两个结点得温度不同，那么在回路中将会产生电动势得现象。
两点间得温差越大,产生得电动势就越大。
引入适当得测量电路测量电动势得大小,就可测得温度得大小。
3 以石英晶体为例简述压电效应产生得原理。
（６分)答:石英晶体在沿一定得方向受到外力得作用变形时,由于内部电极化现象同时在两个表面上产生符号相反得电荷,当外力去掉后，恢复到不带电得状态;而当作用力方向改变时，电荷得极性随着改变。
晶体受力所产生得电荷量与外力得大小成正比。
这种现象称为正压电效应。
反之,如对石英晶体施加一定变电场，晶体本身将产生机械变形,外电场撤离,变形也随之消失，称为逆压电效应。
石英晶体整个晶体就是中性得,受外力作用而变形时,没有体积变形压电效应,但它具有良好得厚度变形与长度变形压电效应。
4 简述电阻应变片式传感器得工作原理(6分)答:电阻应变片得工作原理就是基于电阻应变效应，即在导体产生机械变形时,它得电阻值相应发生变化。
1、什么就是传感器动态特性与静态特性,简述在什么频域条件下只研究静态特就能够满足通常得需要,而在什么频域条件下一般要研究传感器得动态特性？（10分) 答:传感器得特性就是指传感器所特有性质得总称。
而传感器得输入输出特性就是其基本特性，一般把传感器作为二端网络研究时,输入输出特性就是二端网络得外部特性，即输入量与输出量得对应关系。
由于输入量得状态(静态、动态)不同分静态特性与动态特性。
静态特性就是指当输入量为常量或变化极慢时传感器输入－输出特性。
动态特性指当输入量随时间变化时传感器得输入-输出特性。
可以从时域与频域来研究动态特性2、简述霍尔电动势产生得原理。
(５分)答:一块半导体薄片置于磁感应强度为B得磁场(磁场方向垂直于薄片)中,当有电流I 流过时,电子受到洛仑兹力作用而发生偏转。
结果在半导体得后端面上电子有所积累。
而前端面缺少电子，因此后端面带负电，前端面带正电，在前后端面形成电场,该电场产生得力阻止电子继续偏转当两力相平衡时,电子积累也平衡,这时在垂直于电流与磁场得方向上将产生电场，相应得电势称为霍尔电势UＨ。
３、分析应变片式传感器在使用单臂电桥测量电路时由于温度变化而产生测量误差得过程。
(10分)答:在外界温度变化得条件下,由于敏感栅温度系数及栅丝与试件膨胀系数(）之差异性而产生虚假应变输出有时会产生与真实应变同数量级得误差。
二、寄生电容与电容传感器相关联影响传感器得灵敏度,它得变化为虚假信号影响传感器得精度。
试阐述消除与减小寄生电容影响得几种方法与原理。
(１5分)三、在生产过程中测量金属板得厚度,非金属板材得镀层厚度时常用涡流传感器。
试简要叙述说明利用涡流传感器测量金属板厚度得工作原理及实现工艺。
(15）1 光纤传感器得工作原理。
(4分）答：光导纤维工作得基础就是光得全内反射,当射入得光线得入射角大于纤维包层间得临界角时,就会在光纤得接口上产生全内反射,并在光纤内部以后得角度反复逐次反射,直至传递到另一端面。
光纤传感器利用光导纤维,按其工作原理来分有功能型(或称物性型、传感型)与非功能型(或称结构型、传光型)两大类。
功能型光纤传感器其光纤不仅作为光传播得得波导，而且具有测量得功能。
非功能型光纤传感器其光纤只就是作为传光得媒介,还需加上其她敏感元件才能组成传感器。
5、什么就是传感器静态特性。
(4分）答：传感器得静态特性就是指当输入量为常量或变化极慢时传感器输入—输出特性。
三、什么叫做热电动势、接触电动势与温差电动势?说明势电偶测温原理及其工作定律得应用。
分析热电偶测温得误差因素,并说明减小误差得方法(10分)答：①热电动势:两种不同材料得导体(或半导体)A、Ｂ串接成一个闭合回路,并使两个结点处于不同得温度下,那么回路中就会存在热电势。
因而有电流产生相应得热电势称为温差电势或塞贝克电势,通称热电势。
②接触电动势：接触电势就是由两种不同导体得自由电子，其密度不同而在接触处形成得热电势。
它得大小取决于两导体得性质及接触点得温度,而与导体得形状与尺寸无关。
③温差电动势：就是在同一根导体中,由于两端温度不同而产生得一种电势。
④热电偶测温原理:热电偶得测温原理基于物理得“热电效应”。
所谓热电效应,就就是当不同材料得导体组成一个闭合回路时，若两个结点得温度不同,那么在回路中将会产生电动势得现象。
两点间得温差越大,产生得电动势就越大。
引入适当得测量电路测量电动势得大小,就可测得温度得大小。
⑤热电偶三定律ａ中间导体定律热电偶测温时，若在回路中插入中间导体,只要中间导体两端得温度相同，则对热电偶回路总得热电势不产生影响。
在用热电偶测温时,连接导线及显示一起等均可瞧成中间导体。
b中间温度定律任何两种均匀材料组成得热电偶,热端为T,冷端为时得热电势等于该热电偶热端为Ｔ冷端为时得热电势与同一热电偶热端为,冷端为时热电势得代数与。
应用:对热电偶冷端不为时，可用中间温度定律加以修正。
热电偶得长度不够时,可根据中间温度定律选用适当得补偿线路。
c参考电极定律如果Ａ、B两种导体(热电极）分别与第三种导体C（参考电极)组成得热电偶在结点温度为(T，)时分别为,,那么爱相同温度下,又A、Ｂ两热电极配对后得热电势为实用价值:可大大简化热电偶得选配工作。
在实际工作中,只要获得有关热电极与标准铂电极配对得热电势,那么由这两种热电极配对组成热电偶得热电势便可由上式求得，而不需逐个进行测定。
⑥误差因素:参考端温度受周围环境得影响措施：ａ恒温法ｂ计算修正法(冷端温度修正法)ｃ仪表机械零点调整法ｄ热电偶补偿法e电桥补偿法f冷端延长线法四、霍尔元件能够测量哪些物理参数？霍尔元件得不等位电势得概念就是什么?温度补偿得方法有哪几种?请详细推导分流法。
