4x150万吨锅炉石灰石膏法脱硫方案
火电厂烟气脱硫工程技术规范石灰石-石灰-石膏法
火电厂烟气脱硫工程技术规范石灰石-石灰－石膏法1. 引言火电厂燃煤引发空气污染问题，其中SO2是一种重要的污染物。
烟气脱硫工程是实现烟气净化的重要环节之一。
石灰石-石灰-石膏法是一种常用的烟气脱硫工艺，本文将介绍该工艺的技术规范。
2. 工程设计2.1 设计原则石灰石-石灰-石膏法的设计应遵循以下原则： - 实施烟气脱硫应考虑经济可行性和技术可实现性。
- 设计要满足环保要求，确保排放的烟气SO2浓度符合国家标准。
- 设计要合理安排设备布置，减少占地面积，以便节约土地资源。
2.2 设备选择石灰石-石灰-石膏法需要选择适当的设备，包括石灰石磨煤机、石膏磨煤机、浆液计量装置、循环泵等。
设备选择应综合考虑性能、稳定性、维护成本等因素。
2.3 工艺流程石灰石-石灰-石膏法的工艺流程一般包括以下步骤： 1. 进料：将石灰石和石膏送入磨煤机进行研磨，形成细粉。
2. 干式除尘：将磨煤机产生的石灰石-石膏混合粉进入电除尘器进行干式除尘，收集大部分粉尘。
3. 湿式脱硫：将磨煤机产生的石灰石-石膏混合粉与烟气接触，进行化学反应，使SO2与石灰石反应生成石膏。
4. 液固分离：将湿法脱硫产生的石膏与废水进行分离，以便石膏的后续处理和废水的回用。
5. 输送与处理：将产生的石膏输送到石膏堆场进行储存或进一步处理，废水经处理后可以回用或排放。
2.4 工程布置考虑到石灰石-石灰-石膏法需要多个设备的配合操作，工程布置务必合理安排设备之间的距离和管道的连接。
同时，要保证设备的运维和维护空间。
3. 运行与维护3.1 操作规范为了保证石灰石-石灰-石膏法的正常运行，应遵循以下操作规范： - 各设备必须按照操作手册进行操作。
- 定期检查设备运行情况，及时处理异常情况。
- 对于生产过程中的重要指标，如石膏产量、废水浓度等，应进行监测记录，以便进行评估与分析。
3.2 维护保养定期维护保养是确保石灰石-石灰-石膏法持续高效运行的关键。
石灰石-石灰-石膏法工艺流程
脱硫后的烟气依次经过除雾器出去雾滴，在经过换热器或加热器升温后，由烟囱排入大气。由于吸收剂浆液通过循环泵反复循环与烟气接触，吸收剂利用率很高。

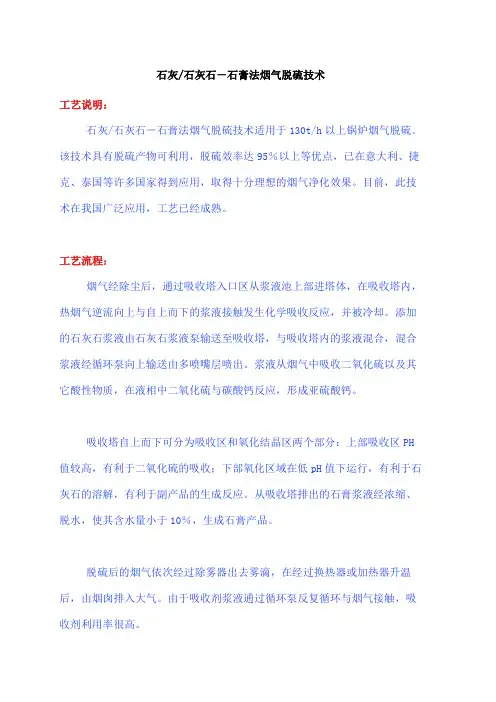

石灰/石灰石－石膏法烟气脱硫技术
工艺说明：
石灰/石灰石－，脱硫效率达95％以上等优点，已在意大利、捷克、泰国等许多国家得到应用，取得十分理想的烟气净化效果。目前，此技术在我国广泛应用，工艺已经成熟。
工艺流程：
烟气经除尘后，通过吸收塔入口区从浆液池上部进塔体，在吸收塔内，热烟气逆流向上与自上而下的浆液接触发生化学吸收反应，并被冷却。添加的石灰石浆液由石灰石浆液泵输送至吸收塔，与吸收塔内的浆液混合，混合浆液经循环泵向上输送由多喷嘴层喷出。浆液从烟气中吸收二氧化硫以及其它酸性物质，在液相中二氧化硫与碳酸钙反应，形成亚硫酸钙。
石灰石石膏湿法脱硫工艺流程
石灰石石膏湿法烟气脱硫技术1、石灰石/石膏湿法烟气脱硫技术特点：1）．高速气流设计增强了物质传递能力，降低了系统的成本，标准设计烟气流速达到4.0m/s 。
2）.技术成熟可靠，多于55,000 MWe的湿法脱硫安装业绩。
3） .最优的塔体尺寸，系统采用最优尺寸，平衡了SO2去除与压降的关系，使得资金投入和运行成本最低。
4）.吸收塔液体再分配装置，有效避免烟气爬壁现象的产生，提高经济性，降低能耗。
从而达到：脱硫效率高达95%以上，有利于地区和电厂实行总量控制；技术成熟，设备运行可靠性高（系统可利用率达98%以上）；xx处理烟气量大，SO2脱除量大；适用于任何含硫量的煤种的烟气脱硫；对锅炉负荷变化的适应性强（30%—100%BMCR）；设备布置紧凑减少了场地需求；处理后的烟气含尘量大大减少；吸收剂（石灰石）资源丰富，价廉易得；脱硫副产物（石膏）便于综合利用，经济效益显著；2、系统基本工艺流程石灰石（石灰）/ 石膏湿法脱硫工艺系统主要有：烟气系统、吸收氧化系统、浆液制备系统、石膏脱水系统、排放系统组成。
其基本工艺流程如下：锅炉烟气经电除尘器除尘后，通过增压风机、GGH可选）降温后进入吸收塔。
在吸收塔内烟气向上流动且被向下流动的循环浆液以逆流方式洗涤。
循环浆液则通过喷浆层内设置的喷嘴喷射到吸收塔中，以便脱除SO2、SO3、HCL和HF,与此同时在强制氧化工艺”的处理下反应的副产物被导入的空气氧化为石膏（CaS042H2O，并消耗作为吸收剂的石灰石。
循环浆液通过浆液循环泵向上输送到喷淋层中，通过喷嘴进行雾化，可使气体和液体得以充分接触。
每个泵通常与其各自的喷淋层相连接，即通常采用单元制。
在吸收塔中，石灰石与二氧化硫反应生成石膏，这部分石膏浆液通过石膏浆液泵排出，进入石膏脱水系统。
脱水系统主要包括石膏水力旋流器（作为一级脱水设备）、浆液分配器和真空皮带脱水机。
经过净化处理的烟气流经两级除雾器除雾，在此处将清洁烟气中所携带的浆液雾滴去除。
锅炉脱硫方案
锅炉脱硫方案锅炉脱硫方案引言燃煤锅炉是我国主要的能源供应来源之一，但燃煤带来了严重的环境污染问题，其中包括大量的二氧化硫（SO2）排放。
二氧化硫是导致酸雨形成的主要原因之一，对环境和人体健康带来严重的危害。
为了减少锅炉排放的二氧化硫，采取脱硫技术是必要的。
本文将介绍常见的锅炉脱硫方案，包括石灰石石膏法脱硫、石灰石浆液喷射法脱硫以及干法脱硫等。
石灰石石膏法脱硫原理石灰石石膏法脱硫是一种常见的湿法脱硫技术，其基本原理是利用石灰石和石膏来吸收和固定燃煤烟气中的二氧化硫。
具体过程如下：1. 烟气经过烟囱进入石灰石石膏法脱硫设备；2. 在脱硫设备中，喷射适量的石灰石浆液到烟气中；3. 石灰石浆液与烟气中的二氧化硫发生反应，生成硫化钙（CaSO3）；4. 硫化钙进一步氧化生成石膏（CaSO4·2H2O）并固定在脱硫设备中。
优点石灰石石膏法脱硫具有以下优点：- 技术成熟，应用广泛；- 脱硫效率高，可以将燃煤烟气中的二氧化硫去除率达到90%以上；- 石灰石和石膏是常见的资源，易于获取。
缺点石灰石石膏法脱硫也存在一些缺点：- 流程复杂，设备占地面积大；- 需要消耗大量的石灰石和石膏，增加运营成本；- 产生大量的废水和废渣，对环境造成一定影响。
石灰石浆液喷射法脱硫原理石灰石浆液喷射法脱硫是一种湿法脱硫技术的改进版，相比石灰石石膏法脱硫，其优化了吸收剂的使用方式，减少了浪费。
具体过程如下：1. 烟气进入脱硫设备，经过初级脱硫器和吸收塔；2. 在吸收塔中，通过喷射石灰石浆液，与烟气中的二氧化硫发生反应，生成硫酸钙（CaSO4）；3. 吸收塔内的石灰石浆液与烟气充分接触，并与二氧化硫反应，最终生成硫酸钙；4. 石灰石浆液中的硫酸钙可定期取出，经过干燥处理后可用作建材等其他领域。
优点石灰石浆液喷射法脱硫相较于石灰石石膏法脱硫具有以下优点：- 优化了吸收剂的使用方式，减少了资源浪费；- 减少了废水和废渣的产生，对环境影响较小；- 硫酸钙可用作其他领域的原料，提高了资源综合利用。
石灰、石灰石-石膏法烟气脱硫
吸收塔外观
喷淋层的喷嘴
除雾器
脱硫机理及工艺流程
脱硫系统的工艺及设备
脱硫技术分析
四、石膏脱水系统
石膏脱水系统的作用 是将吸收塔底部抽出 的石膏浆液脱水成固 态的湿石膏。
石灰/石灰石烟—气石脱膏硫法技烟术气比脱选硫
脱硫机理及工艺流程
脱硫系统的工艺及设备
脱硫技术分析
五、工艺水、工业水和废水排放系统
能广泛应用各种规模 的多种行业,尤其适合 于脱硫要求严格的大 规模企业。
感谢观看！
Ⅰ
气态SO2与吸收浆液混合、溶解
Ⅱ SO2进行反应生成亚硫根
Ⅲ 亚硫根氧化生成硫酸根
Ⅳ
硫酸根与吸收剂反应生成硫酸盐
Ⅴ 硫酸盐从吸收剂中分离
脱硫机理及工艺流程
脱硫系统的工艺及设备
脱硫技术分析
石灰/石灰石—石膏法烟气脱硫
脱硫机理及工艺流程
脱硫系统的工艺及设备 脱硫技术分析
石灰/石灰石烟—气石脱膏硫法技烟术气比脱选硫
工艺水主要为循环水，为脱硫系统提供各生产
设备正常工作所需水量。
工业水主要为补充水，为脱硫系统的湿式球磨
机和真空皮带机提供正常的所需水量。 废水主要由石膏脱水系统产生，pH值范围4～6， 含有悬浮物及汞、铜、铅、镍、锌等金属污染物， 需要处理后才能排放。
石灰/石灰石烟—气石脱膏硫法技烟术气比脱选硫
工艺水的输送
脱硫技术分析
石灰/石灰石烟—气石脱膏硫法技烟术气比脱选硫
技 术
优势
劣势
适用工况
①技术成熟; 石 ②脱硫效率高 灰 (90%~98%); 石- ③脱硫剂来源广泛 石 且价格低廉； 膏 ④副产物脱硫石膏 法 可作为水泥添加剂
脱硫塔石灰石膏法
脱硫塔石灰石膏法是一种用于处理工业烟气中的二氧化硫的方法，其原理是利用石灰石或石灰作为脱硫吸收剂，与烟气中的二氧化硫发生化学反应，生成石膏和二氧化碳。
具体来说，石灰石膏法脱硫塔工艺流程如下：
1. 吸收剂制备：将石灰石或石灰破碎磨细成粉状，与水混合搅拌成吸收浆液。
当采用石灰为吸收剂时，石灰粉需要经过消化处理后加水制成吸收剂浆液。
2. 吸收塔内反应：吸收浆液与烟气在吸收塔内混合接触，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气发生化学反应，生成石膏和二氧化碳。
3. 氧化和结晶：在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。
同时，由吸收剂制备系统向吸收氧化系统供给新鲜的石灰石浆液，用于补充被消耗掉的石灰石，使吸收浆液保持一定的pH值。
4. 石膏脱水：反应生成物浆液达到一定密度时排入脱硫副产品系统，经过脱水形成石膏。
5. 烟气排放：经过脱硫处理后的烟气通过烟囱排出。
总之，脱硫塔石灰石膏法是一种成熟可靠的二氧化硫处理技术，具有脱硫效率高、运行稳定、投资和运行成本低等优点。
在许多国家和地区得到了广泛应用。
石灰石石膏湿法脱硫工艺流程
石灰石石膏湿法脱硫工艺流程
《石灰石石膏湿法脱硫工艺流程》
石灰石石膏湿法脱硫工艺是一种常见的燃煤电厂脱硫设备。
它通过将石灰石和石膏溶解在水中，利用石膏吸收和固定煤烟中的二氧化硫，从而达到去除燃烧煤炭产生的二氧化硫的目的。
工艺流程主要包括石灰石破碎、制浆、搅拌、氧化、脱硫、絮凝、分离和结晶等主要环节。
首先，石灰石经过破碎、研磨后形成石灰石浆，然后与水混合搅拌，形成石灰石石膏浆。
在反应槽中，石膏浆与燃烧煤烟中的二氧化硫发生化学反应，生成硫酸钙，然后通过絮凝剂的作用，促使硫酸钙颗粒在反应槽中聚集形成絮体，并利用分离设备将絮体与反应槽内未反应的石灰石石膏浆分离。
最后，经过干燥和结晶处理，得到成品石膏。
整个工艺流程需要严格控制温度、pH值等参数，以确保工艺稳定运行，同时减少对环境的影响。
总的来说，石灰石石膏湿法脱硫工艺是一种有效的脱硫方法，能够有效地减少燃煤电厂排放的污染物，对保护环境起到重要作用。
但是在实际应用中，还需要根据具体情况对工艺流程进行优化和改进，以适应不同的工作条件和要求。
四种脱硫方法工艺简介
一、石灰石/石灰-石膏法脱硫工艺一）、工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。
在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。
二）、反应过程1、吸收SO2+ H2O—>H2SO3SO3+ H2O—>H2SO42、中和CaCO3+ H2SO3—>CaSO3+CO2+ H2OCaCO3+ H2SO4—>CaSO4+CO2+ H2OCaCO3+2HCl—>CaCl2+CO2+ H2OCaCO3+2HF—>CaF2+CO2+ H2O3、氧化2CaSO3+O2—>2 CaSO44、结晶CaSO4+ 2H2O—>CaSO4·2H2O三）、系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。
四）、工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。
系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。
当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。
吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/Nm3。
吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。
同时，由吸收剂制备系统向吸收氧化系统供给新鲜的石灰石浆液，用于补充被消耗掉的石灰石，使吸收浆液保持一定的pH值。
石灰石(石灰)-石膏脱硫工艺
石灰石（石灰）-石膏脱硫工艺烟气净化系统一、烟气脱硫工艺的选择当前烟气脱流工艺有上百种，但是真正具有实用价值的工艺不过十几种。
根据脱硫反应物和脱硫产物存在的状态大致可以将脱硫工艺分为干氏、半干氏和湿氏三种。
湿氏工艺已经有五十多年的发展历史，经过不断的改进和完善之后，目前技术比较成熟，而且脱硫的效果良好，机组容量大，运行的费用较低和副产品容易回收等等优势。
目前主要用石灰石、生石灰或碳酸钙作为洗涤剂，在反应塔中对烟气进行洗涤最终实现去除烟气中的二氧化硫的效果。
湿式工艺主要有石灰石-石膏法、双碱法、氧化镁法石灰石-石膏法是将空气鼓入到吸收塔，从而使亚硫酸钙氧化成石膏，由于空气的鼓入会使料液更加的均匀，后期的脱硫效果较好，堵塞和结垢的几率大为降低。
而且具有运行费用低，生成的副产品石膏财可以再利用。
其不足之处就是系统的管理较为复杂，初期的投资较大。
湿式工艺中使用较多的一种工艺是钠碱双碱法，即采用碳酸钠或者氢氧化钠溶液作为第一吸收液，然后用石灰石或者石灰溶液作为第二碱液，再生后溶液继续循环使用，最后二氧化硫会以硫酸钙或者亚硫酸钙的形式沉淀下来，从而达到去硫的效果。
双碱法是在吸收塔之外生成硫酸钙或亚硫酸钙，因此没有结垢和堵塞的不足。
另外一种湿式工艺是氧化镁法湿式脱硫。
由于我国的氧化镁资源储备丰富，而且可以再生，由于MgO、MnO2、ZnO 对二氧化硫具有很好的吸收功能，氧化镁吸收法中具有代表性的工艺有基里洛法（容易再生MgOx、MnOy）和凯米克法（用MgO 的水溶液[Mg(OH) 2]吸收二氧化硫）。
将氧化镁法应用到锅炉烟气除硫具有成本低，吸收后的高浓度二氧化硫气体财适宜制造硫酸或者固态硫磺，可以实现资源再利用。
上个世纪80年代初，半干式烟气脱硫技术开始应用于供暖锅炉烟气脱硫中，其中最主要的工艺为喷雾干燥法，该除尘脱硫法主要是利用喷雾干燥的原理，当吸收剂在吸收塔内与烟气中的二氧化硫发生化学反应之后，会生成亚硫酸钙固体灰渣，与此同时，烟气热量会传递到吸收剂并使之干燥。
石灰石膏法脱硫技术介绍
主要内容
1 石灰-石膏法工艺原理 2 工艺系统及主要设备介绍 3 我公司脱硫工艺的技术特征 4 系统性能指标
1. 工艺原理
石灰—石膏湿法烟气脱硫工艺
该工艺采用石灰作为脱硫吸收剂，粉状的生石灰与水混 合搅拌制成吸收浆液，在吸收塔内，吸收浆液与烟气接 触混合，烟气中的二氧化硫与浆液中的碱性物质以及鼓 入的氧化空气进行化学反应吸收脱除二氧化硫，最终产 物为石膏。脱硫后的洁净烟气通过除雾器除去雾滴经烟 囱排放。
，该混合物以缓冲液的性质存在，使吸收的pH值保持相对平稳。 在浆液循环槽，充入空气进行强制氧化，其反应如下： HSO3－＋1/2O2→ SO42－+ H+ SO32－＋1/2O2→ SO42－
石灰石-石膏法流程示意图
石灰－石膏法技术特点
(1) 脱硫效率高达96%以上，对煤种适用性强，可用于高中低 含硫煤种。
增压风机
一般选用静叶可调轴流风机，适用于风机风量大，压升低。
轴流风机模型图
挡板门
2.3 SO2吸收系统
空塔喷淋：内部结构简 单，具有负荷大、不易 堵塞、操作弹性宽。
塔内主要构件包括：
入口喷淋层 雾化喷淋层 二级除雾器
吸收塔配套设备有：
循环泵 氧化风机 搅拌器
吸 收 塔 示 意 图
SO2吸收系统 石膏脱水系统 工艺水系统
2.1 吸收剂制备系统
石灰品质要求：
CaO含量≥85% 原料粒径≤6mm 石灰活性要求：(T60) ≤4 min（DL/T 943-2005）符合在4分钟内熟
化反应温度从20℃升高到60℃ 石灰品质达不到上述要求一般不影响脱硫设备的运行，但会影响
性能。
4 实时调节增压风机电机转速，大大节省系统运行电耗。
石灰石膏法脱硫技术介绍
2
系统运行 稳定，适 应主机负 荷的变化 。
3
石膏品质 较高，利 于再用。
4
系统紧凑 ，占地面 积小。
5
无需对原 烟囱防腐 改造，工 程投资低 。
4.系统性能指标
内容 脱硫率 除尘效率 系统可用率 系统阻力 出口二氧化硫
数值 ≥95% ≥60% ≥95% ≤1600Pa ≤100mg/Nm3
内容 石膏含水率 主体设备寿命 系统水耗 石灰消耗量 石膏产量
吸 收 塔 示 意 图
? 吸收塔本体
? 碳钢结构，玻璃鳞片防腐 。
雾化喷淋层 喷嘴
? 除雾器
? 搅拌器
? 循环泵 ? 氧化风机
2.4 石膏脱水系统
? 浆液由排浆泵至旋流器进行浓缩处理，浓度为45%左右的底流液流 入真空过滤机进行脱水，5%上流液流入吸收塔循环使用，脱硫副产 物经真空脱水机脱水后，形成固态的干渣用车外运进行填埋或综合 利用。
3.1 直排湿烟囱
占地面积小：省去了净烟道，节省系统占地，特别适合
1
于新增脱硫装置的改造项目。 投资降低：利用了吸收塔的高度，在同等排烟高度下节
2
省了烟囱用材。
3 运行费用低：降低了系统阻力，节省运行电耗。
4 烟囱寿命长：烟囱干湿分离，冷热分开，运行环境单一 。
3.2 空塔喷淋
1 结构简单，造价低，吸收塔内无托盘、填料等构件。
? 主要设备有：排浆泵、旋流器、真空皮带脱水机
? 与防腐
? 保温范围：吸收塔、烟道、各种管道及箱罐体
? 保温材料采用50~100mm岩棉，保护层采用0.5mm的镀锌钢板/彩 色压型钢板。
? 防腐范围：所有与脱硫浆液接触的设备、管道、箱体和 可能接触到低温饱和烟气冷凝液的烟道。
石灰石膏法脱硫工艺流程
石灰石膏法脱硫工艺流程
《石灰石膏法脱硫工艺流程》
石灰石膏法脱硫是一种常用的烟气脱硫方法，适用于烟气中硫氧化物浓度较低的情况。
石灰石膏法脱硫工艺流程通常包括以下几个步骤：
1. 石灰石膏制备
首先是石灰石膏的制备。
一般来说，石灰石膏是通过石膏脱硫装置中的石膏石膏热降解生成的。
石膏与石灰反应生成废渣。
这个步骤通常需要考虑原材料的质量和配比以及反应温度等因素。
2. 烟气脱硫工艺
其次是烟气脱硫工艺。
烟气脱硫一般采用湿法脱硫方式，即将石灰石膏溶液与烟气进行接触反应，通过化学吸收的方式将烟气中的二氧化硫（SO2）转化为硫酸钙（CaSO3/4）。
该步骤
需要考虑搅拌速度、气液接触时间及溶液的浓度等参数。
3. 石灰石膏回收
最后是石灰石膏的回收。
将吸收后的石灰石膏进行过滤、脱水、干燥等处理，将形成的石膏收集起来并进行再利用。
同时也需要对形成的废水进行处理，以达到环保排放标准。
总的来说，石灰石膏法脱硫工艺流程是一个比较成熟的脱硫方法，通过合理的工艺设计和严格的操作控制，可以有效地降低
烟气中的二氧化硫排放量，达到环保要求。
同时，也可以实现石灰石膏的回收再利用，节约资源并降低成本。
石灰石石膏法烟气脱硫
二、石膏法烟气脱硫技术
1.技术原理
• 石膏法脱硫工艺是应用最广泛的一种脱硫技术，在日本、 德国、美国的火力发电厂采用的烟气脱硫装置约90%采用 此工艺。
• 它的工作原理是：将石灰石粉加水制成浆液作为吸收剂泵 入吸收塔与烟气充分接触混合，烟气中的二氧化硫与浆液 中的碳酸钙以及从塔下部鼓入的空气进行氧化反应生成硫 酸钙，硫酸钙达到一定饱和度后，结晶形成二水石膏。经 吸收塔排出的石膏浆液经浓缩、脱水，使其含水量小于 10%，然后用输送机送至石膏贮仓堆放，脱硫后的烟气经 过除雾器除去雾滴，再经过换热器加热升温后，由烟囱排 入大气。由于吸收塔内吸收剂浆液通过循环泵反复循环与 烟气接触，吸收剂利用率很高，钙硫比较低，脱硫效率可 大于95% 。
福 建 鑫 泽 环 保 设 备 工 程 有 限 公 司
福建鑫泽环保设备工程有限公司
—石膏法烟气脱硫技术应用
• 石灰/石灰石-石膏法烟气脱硫技术是用于130t/h以上容量 的锅炉烟气脱硫技术。烟气经除尘后，通过吸收塔入口区 从浆液池上部进入塔体，在吸收塔内，热烟气逆流向上与 自上而下的浆液（循环喷射）接触发生化学吸收反应，并 被冷却。添加的石灰石浆液由石灰石浆泵输送至吸收塔， 与吸收塔内的浆液混合，混合浆液经循环向上输送由多喷 嘴层喷出。浆液从烟气中吸收硫的氧化物（SOX）以及其 他酸性物质，在液相中硫的氧化物（SOX）与碳酸钙反应 ，生成亚硫酸钙。ห้องสมุดไป่ตู้收塔自上而下可分为吸收区和氧化结 晶区两个部分：上部洗手去pH值较高，有利于SO2等酸性 气体的吸收；下部氧化区域在底pH值下运行，有利于石灰 石的溶解，有利于副产品的生成反应。从吸收塔排出的石 膏浆液经浓缩、脱水，使其含水量小于10%，生成石膏产 品。
气中的SO2、SO3及HCl 、HF被吸收。 SO2吸收产物的氧化和中和反应在 吸收塔底部的氧化区完成并最终形
石灰石法脱硫操作方法
石灰石法脱硫操作方法
石灰石法脱硫（也称为湿法脱硫）是一种常见的烟气脱硫方法，以下是操作步骤：
1. 确定脱硫设备：常见的石灰石法脱硫设备包括湿式石灰石石膏石脱硫系统和湿式石灰石碱性氧化物脱硫系统。
根据具体情况选择合适的设备。
2. 准备石灰石浆液：将适量的石灰石粉末加入水中，搅拌均匀，形成石灰石浆液。
浆液浓度一般在20%到30%之间。
3. 注入脱硫设备：将石灰石浆液注入脱硫设备中，通过喷淋喷嘴或喷射器均匀喷入烟气中。
确保石灰石浆液能够与烟气充分接触。
4. 反应过程：石灰石浆液与烟气中的二氧化硫发生反应，生成硫酸钙（CaSO4）沉淀。
该反应一般在脱硫设备内的反应器中进行。
5. 石膏处理：硫酸钙沉淀形成的石膏需要定期处理和清理。
可以采取过滤、浓缩、干燥等方法处理石膏。
6. 控制和监测：在整个脱硫过程中，需要对石灰石浆液的浓度、喷洒量、石灰石浆液和烟气的接触时间等参数进行控制和监测，以确保脱硫效果和设备运行效率。
注意：在进行石灰石法脱硫操作时，需要注意操作安全，避免石灰石粉末和浆液对人体造成伤害。
同时，对于生成的石膏废料，需要根据相关法规进行合理处理，防止对环境造成污染。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章，概述项目背景工程概况西安西联热电有限公司现有4台150t/h循环流化床锅炉投入使用，根据环保要求，需要配套建设相应的脱硫除尘设施，将排放烟气中的二氧化硫浓度控制在150mg/ m3以下。
烟尘排放浓度：≤50mg/Nm3。
第二章，设计依据设计标准（1）《工业锅炉及炉窑湿法烟气脱硫工程技术规范》HJ462-2009（2）《中华人民共和国环境保护法》（1989年12月26日通过）（3）《中华人民共和国大气染污防治法》（2004年4月29通过）（4）《大气污染物综合排放标准》GB16297-1996（5）《火电厂大气污染排放标准》GB13223-2003（6）《锅炉大气污染物排放标准》GB13271-2001（7）《环境空气质量标准》GB3095-2012（8）《工业企业厂界噪声标准》GB12348-90（9）《污水综合排放标准》GB8978-1996（10）《建筑给排水设计规范》GB50015-2003（11）《建筑地基基础设计规范》GB50007-2002（12）《混凝土结构设计规范》GB50010-2002（13）《花岗岩类湿式烟气脱硫除尘装置》HJT319-2006（14）《花岗岩建材检验标准》JC204-205-1996（15）《脱硫除尘专用建材检验标准》GB/（16）《湿式烟气脱硫除尘装置技术要求》HJ/T288-2006（17）《压力容器技术管理规定》YB9070—92（18）《钢制压力容器》GBl50—98设计原则（1）贯彻执行国家经济建设和新、改、扩建项目的一系列方针政策和规范，在工程设计中贯彻切合实际、技术先进、经济合理、安全适用原则，确保排放烟气达标并最大限度地提高工程的经济效益。
（2）选用先进可靠的脱硫技术工艺，确保脱硫效率高的前提下，强调系统的安全、稳定性能，并减少系统运行费用。
（3）充分结合厂方现有的客观条件，因地制宜，制定具有针对性的技术方案。
（4）系统平面布置要求紧凑、合理、美观，实现功能分区，方便运行管理。
（5）操作简单、维护方便、可靠性高、噪音小、运行稳定，无二次污染。
设计范围本设计范围包括烟气脱硫系统工艺、系统结构、电气等专业的设计，工程设计范围：从锅炉出口至烟囱进口前水平烟道接口之间的脱硫装置和相应配套的附属设施。
包括：（1）脱硫剂制备系统（2）烟气系统（3）SO2吸收系统（4）石膏脱水处理系统（5）工艺水系统（6）电气控制系统设计参数2.4.1原始参数：1）锅炉原始参数2）煤质资料2.4.2 排放标准除尘+脱硫总除尘效率：98%除尘脱硫后粉尘排放浓度：50mg/ Nm3脱硫效率：≥96%脱硫后SO2排放浓度：≤150mg/ Nm3装置可用率：≥98%净烟气排放温度：≯50℃；第三章，工艺选择及说明脱硫技术现状煤炭脱硫一般分为燃烧前的煤炭洗选脱硫；燃烧中掺烧石灰石脱硫以及燃烧后的烟气脱硫技术，目前国内外应用最广泛的方法是烟气脱硫。
烟气脱硫技术（FGD）主要利用各种碱性的吸收剂或吸附剂捕集烟气中的二氧化硫，将之转化为较为稳定且易机械分离的硫的化合物或单质硫，从而达到脱硫的目的。
FGD的方法按脱硫剂和脱硫产物含水量的多少可分为两类：①湿法，即采用液体吸收剂如水或碱性溶液(或浆液)等洗涤以除去二氧化硫。
②干法，用粉状或粒状吸收剂、吸附剂或催化剂以除去二氧化硫。
按脱硫产物是否回用可分为回收法和抛弃法。
按照吸收二氧化硫后吸收剂的处理方式可分为再生法和非再生法（抛弃法）。
国外烟气脱硫研究始于1850年，经过多年的发展，至今为止，世界上已有2500多套FGD装置，总能力已达200，000MW（以电厂的发电能力计），处理烟气量700Mm3/h，一年可脱二氧化硫近10Mt，这些装置的90%在美国、日本和德国。
尽管各国开发的FGD方法很多，但真正进行工业应用的方法仅是有限的十几种。
其中湿式洗涤法(含抛弃法及石膏法)占总装置数的%，喷雾干燥法占总装置数的%，其它方法占%。
美国的FGD系统中，抛弃法占大多数。
在湿法中，石灰/石灰石法占90%以上。
可见，湿式石灰/石灰石法在当今FGD系统中占主导地位。
尽管各国在FGD方面都取得了很大的进步，但运行费用相当惊人，而且各种方法均有其局限性，因此，至今许多研究者仍在不断研究开发更先进、更经济的FGD技术。
目前工业化的主要技术有：1，湿式石灰/石灰石—石膏法该法用石灰或石灰石的浆液吸收烟气中的SO2，生成半水亚硫酸钙或再氧化成石膏。
其技术成熟程度高，脱硫效率稳定，达90%以上，是目前国内外的主要方法。
2，喷雾干燥法该法是采用石灰乳作为吸收剂喷入脱硫塔内，经脱硫及干燥后为粉状脱硫渣排出，属半干法脱硫，脱硫效率85%左右，投资比湿式石灰石-石膏法低，但脱硫效率不高。
目前主要应用在美国。
3，炉内喷钙—增湿活化脱硫法该法是一种将粉状钙质脱硫剂(石灰石)直接喷入燃烧锅炉炉膛的脱硫技术，适用于中、低硫煤锅炉，脱硫效率约85%。
4，吸收再生法主要有氨法、氧化镁法、双碱法。
脱硫效率可达95%左右，技术较成熟。
①氨法：氨法采用氨水作为SO2的吸收剂，SO2与NH3反应可产生亚硫酸氨、亚硫酸氨与鼓入空气中的氧气反应而生成硫酸氨。
氨法主要特点是脱硫效率高，副产物可作为农业肥料，但该肥料属酸性肥料，长期使用易造成土壤板结，在农业上的应用受到限制。
该法脱硫剂氨水的来源，运输，储存和使用要求均较为繁杂，操作管理要求高。
否则，会造成氨的挥发，污染大气。
该方法适合有废氨水的烟气脱硫。
②镁法：氢氧化镁或氧化镁与SO2反应得到亚硫酸镁与硫酸镁，它们通过煅烧可重新分解出氧化镁，使吸收剂得到再生，同时可回收较纯净的SO2气体，脱硫剂可循环使用。
由于氧化镁活性比石灰水高，脱硫效率也较石灰法稍高。
它的缺点是氧化镁回收过程需结晶、分离、蒸发、煅烧等工序，工艺较复杂；但若直接采用抛弃法，大量可溶性镁盐会进入水体导致二次污染，总体运行费用也较高。
另外该系统的管路易结垢，特别是当水质硬度较高时管路结晶堵塞更加严重。
一般适用于氧化镁产地及沿海地区。
③双碱法：钠钙双碱法（Na2CO3／Ca(OH)2）结合石灰法和钠碱法优点，利用钠盐易溶于水反应活性高的特点，在吸收塔内部采用钠碱吸收SO2，吸收后的脱硫液在再生槽内利用较廉价的石灰进行再生，从而使得钠离子循环吸收利用。
该工艺综合石灰法与钠碱法的特点，解决了石灰法的塔内易结垢的问题，又具备钠碱法吸收效率高的优点。
与氧化镁法相比，钙盐不具污染性，因此不产生废渣二次污染。
适合于小烟气量脱硫。
我国废气脱硫技术早在1950年就在硫酸工业和有色冶金工业中进行，对电厂锅炉燃烧产生烟气二氧化硫的脱除技术在二十世纪70年代开始起步并在国家“六五”至“九五”期间有了长足的进步。
先后有60多个高校、科研和生产单位对多种脱硫工艺进行了试验研究。
尽管我国对FGD系统的研究开始得很早，涉及的面也很宽，但大部分技术只停留在小试或中试阶段，远未达到大面积工业化应用的程度。
而投入巨资引进的示范工程虽然设备先进、运行稳定，但投资巨大，运行费用也相当高。
因此加快对国外先进技术的消化吸收，使其国产化、低成本化，是当前重要而艰巨的任务。
湿式石灰—石膏法石灰—石膏法用石灰或石灰石的浆液吸收烟气中的SO2，生成半水亚硫酸钙再氧化成石膏，是目前国内外的主要方法。
具有以下优势：（1）适用于燃料范围大，脱硫效率高。
该工艺脱硫率高达95%以上,脱硫后的烟气不但SO2浓度很低,而且烟气含尘量也大大减少。
大机组采用湿法脱硫工艺,SO2去除量大,有利于地区和电厂实行总量控制。
（2）技术成熟，运行可靠性好。
在世界脱硫市场上占有的份额达85%以上。
适用范围广，不受燃煤含硫量与机组容量的限制，单塔处理烟气量大，可达每小时3106m3，所以对高硫煤、大机组的烟气脱硫更有特殊的意义。
（3）对煤种变化的适应性强。
该工艺适用于任何含硫量的煤种的烟气脱硫,无论是含硫量大于3%的高硫煤,还是含硫量低于1%的低硫煤。
（4）紧凑的吸收塔设计（吸收塔集吸收、氧化、结晶于一体），节约投资和空间。
（5）吸收剂消耗接近化学理论计算值并且吸收剂的资源丰富,价格便宜作为该工艺吸收剂的石灰石在我国分布很广,资源丰富,品位也很好,碳酸钙含量多在90%以上,优者可达95%以上。
在脱硫工艺的各种吸收剂中,石灰石价格最便宜,破碎磨细较简单,钙利用率较高。
（6）脱硫副产物石膏可作为水泥缓凝剂或加工成建材产品。
不仅可以增加电厂效益、降低运行费用，而且可以减少脱硫副产物处置费用，延长灰场使用年限。
（7）技术进步快。
近年来国外对工艺进行了深入的研究与不断改进,如吸收装置由原来的冷却、吸收、氧化三塔合为一塔,塔内流速大幅度提高,喷嘴性能进一步改善等。
通过技术进步和创新,可望使该工艺占地面积较大、造价较高的问题逐步得到解决。
石灰石(石灰)—石膏湿法脱硫是目前世界上技术最为成熟、应用最多的脱硫工艺,特别在美国、德国和日本,应用该工艺的机组容量约占电站脱硫装机总容量的80%以上,应用的单机容量已达1000MW及以上。
因此，本工程采用湿式石灰—石膏法。
工艺流程湿式石灰—石膏法工艺流程如下所示：石灰－石膏法烟气脱硫工艺的反应机理为：在脱硫吸收塔内烟气中SO2首先被浆液中的水吸收与浆液中的CaO反应生成CaSO3，CaSO3被鼓入氧化空气中的O2氧化最终生成石膏晶体CaSO4·2H2O。
其主要化学反应式为：吸收过程：SO2(g)→SO2 (l)+H2O→H++HSO3-→H++SO32-溶解过程：CaO+H2O=Ca(OH)2Ca (OH)2→Ca2++2OH-氧化：HSO3-+1/2O2→HSO42-→H++SO42-结晶：Ca2++SO32-+1/2H2O→CaSO3·1/2H2O (s)Ca2++SO42-+2H2O→CaSO4·2H2O (s)烟气从烟道引出后经增压风机增压，进入GGH烟气冷却器冷却后从下部进入吸收塔。
与上面喷淋下来的的石灰浆液逆向接触，吸收烟气中的SO2。
洁净烟气从吸收塔顶部经过两级除雾后排出脱硫塔，再经GGH烟气加热器加热后经烟道排出。
在吸收塔内浆液吸收SO2后生成亚硫酸钙并沉降下来，在强制鼓风氧化作用下亚硫酸钙生成硫酸钙晶体，然后通过石膏排出泵输送到水力旋流器，经旋流分离（浓缩）、真空脱水后生成石膏回收利用。
旋流器上层清夜输送到滤液池，滤液大部分用泵送回脱硫系统循环使用，当浆液经过多次循环利用后富集重金属元素和Cl-等时，再用泵将浆液输送到污水处理系统进行处理。
石灰石—石膏湿法脱硫工艺系统描述湿式石灰烟气脱硫工艺流程，主要由石灰浆液制备系统、SO2吸收，氧化系统、烟气系统和石膏脱水系统组成。
（1）石灰浆液制备与供给系统石灰制备系统是将从市场直接购进粒度（250目）、纯度（85%以上）符合要求的石灰粉由罐车运到脱硫塔附近的料仓内存储，然后计量落入石灰乳制浆搅拌罐中，加水进行搅拌，配置成质量分数为10%-15%的石灰浆液，然后进入石灰浆液配送箱，设置2台石灰浆液输送泵，配有一条石灰浆液输送管。
