复合材料飞机结构设计(1)
复合材料飞机结构材料和设计许用值的确定方法

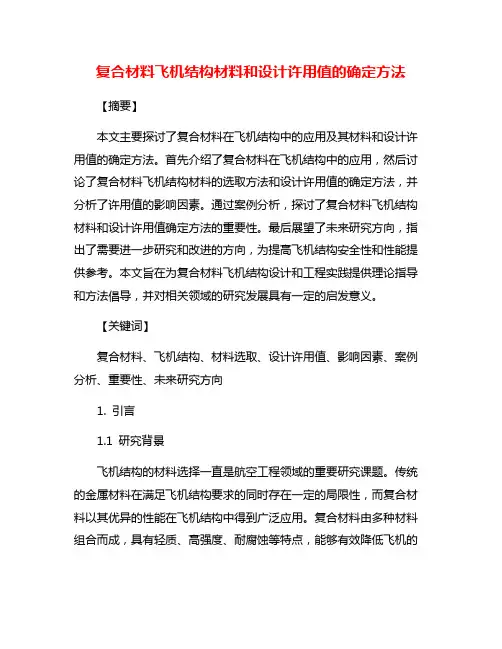

复合材料飞机结构材料和设计许用值的确定方法【摘要】本文主要探讨了复合材料在飞机结构中的应用及其材料和设计许用值的确定方法。
首先介绍了复合材料在飞机结构中的应用,然后讨论了复合材料飞机结构材料的选取方法和设计许用值的确定方法,并分析了许用值的影响因素。
通过案例分析,探讨了复合材料飞机结构材料和设计许用值确定方法的重要性。
最后展望了未来研究方向,指出了需要进一步研究和改进的方向,为提高飞机结构安全性和性能提供参考。
本文旨在为复合材料飞机结构设计和工程实践提供理论指导和方法倡导,并对相关领域的研究发展具有一定的启发意义。
【关键词】复合材料、飞机结构、材料选取、设计许用值、影响因素、案例分析、重要性、未来研究方向1. 引言1.1 研究背景飞机结构的材料选择一直是航空工程领域的重要研究课题。
传统的金属材料在满足飞机结构要求的同时存在一定的局限性,而复合材料以其优异的性能在飞机结构中得到广泛应用。
复合材料由多种材料组合而成,具有轻质、高强度、耐腐蚀等特点,能够有效降低飞机的重量、提高结构强度和减少燃料消耗。
研究复合材料在飞机结构中的应用具有重要意义。
随着复合材料飞机结构的广泛应用,设计许用值的确定方法也成为研究的焦点之一。
设计许用值是指在给定的条件下,材料或结构元件的最大允许应力或变形值,是结构设计和工程应用中的关键参数。
确定合适的设计许用值对于保证飞机结构的安全性和可靠性具有重要意义。
本文旨在探讨复合材料飞机结构材料和设计许用值确定方法,为飞机结构设计提供理论依据和参考。
通过深入分析复合材料在飞机结构中的应用、材料选取方法、设计许用值的确定方法和影响因素,结合实际案例分析,可以为飞机结构设计提供重要参考,促进该领域的发展和进步。
1.2 研究目的复合材料在飞机结构中的应用越来越广泛,对于飞机的轻量化和性能提升起到了非常重要的作用。
复合材料的结构材料和设计许用值的确定方法尚未得到充分的研究和探讨。
本文旨在通过系统地总结复合材料飞机结构材料和设计许用值的确定方法,为工程师在实际飞机设计中提供参考和指导。
复合材料蜂窝夹层结构在飞机中的应用
复合材料蜂窝夹层结构在飞机中的应用摘要:飞机结构设计的基本原则是在满足强度要求的情况下使结构尽可能轻,这一要求必然导致需利用稳定的薄蒙皮承受拉伸载荷和压缩载荷,以及剪切、扭转、弯曲载荷的耦合作用。
传统的飞机结构设计中使用了纵向加强件和增稳桁条、翼肋和隔框等结构加强蒙皮,这样不可避免会带来结构增重问题。
提高结构比刚度的有效结构形式之一是夹层结构,复合材料夹层结构具有重量轻、强度刚度好,耐热、吸声隔音、抗冲击、耐疲劳等特点,已被广泛应用于航空航天中。
关键词:复合材料;蜂窝夹层;飞机;结构设计蜂窝夹层结构复合材料是50年代末发展起来的一种轻质、高强、各向异性的复合材料。
蜂窝夹层结构的密度小,可以明显的减轻结构重量;它的导热系数低,可以作为绝热和保温构件使用;它的比强度和比刚度高,可根据特殊的要求进行各向异性设计与制造。
因此长期以来备受航空、航天等领域的关注,尤其在航空工业中,蜂窝夹层结构复合材料己成功的大量应用于飞机的主、次承力结构件,如机翼、机身、尾翼和雷达罩等部位。
由于飞机飞行的环境条件比较苛刻,要求飞机用材料不仅有足够的强度、抗冲击性和刚度,而且还需良好的耐疲劳性、阻燃性、减重及抗腐蚀等许多特殊要求。
为了使飞机能正常进行飞行,在对所选用的材料性能进行全面的分析后,还需探索清楚构件性能与成型工艺之间的规律,这是材料应用的重要环节。
一、蜂窝夹芯结构的特点1、发挥复合效应的优越性。
夹层结构复合材料是由各组分材料经过复合工艺形成的,但它并不是由几种材料简单的复合,而是按复合效应形成新的性能,这种复合效应是夹层结构复合材料仅有的。
例如当夹芯板承受弯曲载荷时,上蒙皮被拉伸,下蒙皮被压缩,芯子传递剪切力。
从力学角度分析,它与工字梁很相似,面板相当于工字梁的翼缘,芯材相当于工字梁的腹板。
不同的是芯材与面板不是同一材料,芯材是分散的,而不是集中在狭腹板上。
由于轻质夹芯的高度比面板高出几倍,剖面的惯性距随之四次方增大,且面板有夹芯支持不易失稳。
航空航天结构材料:4.复合材料力学性能特点与结构设计理念
3.1 结构设计一般原则
(2) 按使用载荷设计时,采用使用载荷所 对于的许用值称为使用许用值;按设 计载荷校核时,采用设计载荷所对应 的许用值,称为设计许用值。 许用值是计算中允许采用的性 能值,由一定的试验数据确定。
3.1 结构设计一般原则
数据统计方法
制造期间的操作差异 原材料批间差异 检验差异 材料固有差异
界面区能量流散的因素
界面能量流散与基体类型(脆性、韧性)、界面 粘结状态、固化反应化学键分布等很有关系
19
2. 复材界面与纤维/树脂匹配
裂纹的扩展与能量流散过程
能量
树脂 纤维
界面粘结很强:裂纹未在界面区扩展,较多能量集中于裂纹尖端,冲断纤维 复合材料呈现脆性破坏特征
纤维
能量
树脂
界面粘结很弱或裂纹尖端能量很大:在界面产生大面积脱粘破坏,同时于裂 纹尖端能量依然集中,引起纤维断裂
环境 室温 室温 室温 室温 室温 室温 室温 室温 室温 室温 室温
1. 复合材料力学性能特点
层压板力学性能
编号 1 2 3 4 5 6
性能项目 开孔拉伸强度 填孔拉伸强度 开孔压缩强度 填孔压缩强度 冲击后压缩强度
挤压强度
环境
室温干态 室温湿态 高温干态 高温湿态
1. 复合材料力学性能特点
数据归一化
纵L 向 (x)
强度、模量 强度、模量
横T 向 (y)
强度、模量
剪切
纵横剪切强度、纵横剪切模量
1. 复合材料力学性能特点
单向板力学性能工程常数
编号 1 2 3 4 5 6 7 8 9 10 11
性能项目 0°拉伸强度 0°拉伸模量
泊松比 90°拉伸强度 90°拉伸模量 0°压缩强度 0°压缩模量 90°压缩强度 90°压缩模量 面内剪切强度 面内剪切模量
复合材料在民用航空飞机中的应用

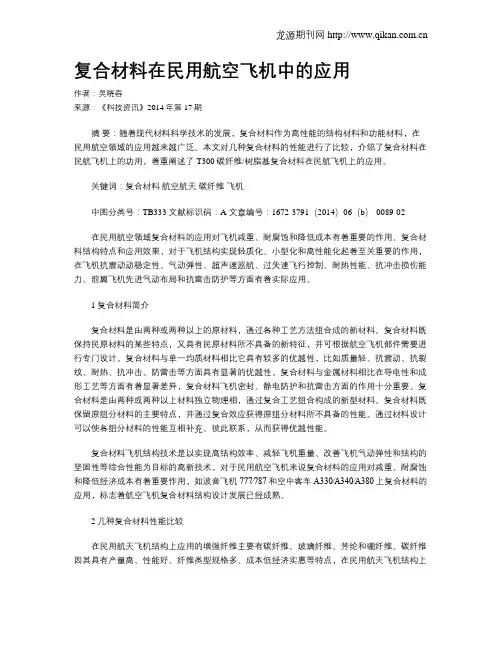

复合材料在民用航空飞机中的应用作者:吴晓春来源:《科技资讯》2014年第17期摘要:随着现代材料科学技术的发展,复合材料作为高性能的结构材料和功能材料,在民用航空领域的应用越来越广泛。
本文对几种复合材料的性能进行了比较,介绍了复合材料在民航飞机上的功用,着重阐述了T300碳纤维/树脂基复合材料在民航飞机上的应用。
关键词:复合材料航空航天碳纤维飞机中图分类号:TB333 文献标识码:A 文章编号:1672-3791(2014)06(b)-0089-02在民用航空领域复合材料的应用对飞机减重、耐腐蚀和降低成本有着重要的作用。
复合材料结构特点和应用效果,对于飞机结构实现轻质化、小型化和高性能化起着至关重要的作用,在飞机抗震动动稳定性、气动弹性、超声速巡航、过失速飞行控制、耐热性能、抗冲击损伤能力、前翼飞机先进气动布局和抗雷击防护等方面有着实际应用。
1 复合材料简介复合材料是由两种或两种以上的原材料,通过各种工艺方法组合成的新材料。
复合材料既保持民原材料的某些特点,又具有民原材料所不具备的新特征,并可根据航空飞机部件需要进行专门设计。
复合材料与单一均质材料相比它具有较多的优越性,比如质量轻、抗震动、抗裂纹、耐热、抗冲击、防雷击等方面具有显著的优越性。
复合材料与金属材料相比在导电性和成形工艺等方面有着显著差异,复合材料飞机密封、静电防护和抗雷击方面的作用十分重要。
复合材料是由两种或两种以上材料独立物理相,通过复合工艺组合构成的新型材料。
复合材料既保留原组分材料的主要特点,并通过复合效应获得原组分材料所不具备的性能。
通过材料设计可以使各组分材料的性能互相补充、彼此联系,从而获得优越性能。
复合材料飞机结构技术是以实现高结构效率、减轻飞机重量、改善飞机气动弹性和结构的坚固性等综合性能为目标的高新技术,对于民用航空飞机来说复合材料的应用对减重、耐腐蚀和降低经济成本有着重要作用,如波音飞机777∕787和空中客车A330∕A340∕A380上复合材料的应用,标志着航空飞机复合材料结构设计发展已经成熟。
全复合材料通用飞机结构形式和设计概述
Science &Technology Vision 科技视界0引言通用航空是民航运输业的基础,在国民经济与社会发展中发挥着巨大的作用。
在欧美发达国家,通用航空器占到民用航空的90%以上。
不仅如此,通用航空还可为民航运输业和军事航空提供物质基础、人才基础和工程经验[1]。
在通用飞机制造领域,新型飞机设计随着复合材料及其加工技术的快速进步,越来越多地采用复合材料,统计表明,2012年通用飞机上复合材料的用量,在总材料用量中所占比例已经高达57%[2],在以后这一数字还会逐步上升,发展全复合材料通用飞机已经是一个重要的发展趋势。
1全复合材料通用飞机的现状现代通用飞机安全性和舒适性的提高也带来了飞机结构重量的增加。
为了降低飞机的结构重量,需要提高复合材料结构的应用范围。
随着复合材料技术的不断成熟,从复合材料零件发展到复合材料部件,例如美国霍克比奇公司在20世纪90年代研制的两款喷气公务机“首相”Ⅰ、“霍克”4000显著的特征是采用了全复合材料机身[3],而世界上第一架采用全复合材料机身的大型客机波音787尚未交付用户[4],不仅仅机身,世界先进通用飞机制造商相继研制出已经量产的全复合材料飞机,它们主要有奥地利钻石飞机公司的DA 系列,美国西锐公司的SR 系列,亚当公司的超轻型喷气机A700,利尔螺旋桨2100、星舟号飞机、爱芙迭克(Avtek)400、“航行者”号(Voyager)和“快速鸭翼”飞机(Speed Canard)等[5],下面简要介绍几个典型型号如下:1.1DA40钻石飞机公司的特点是用湿法制造飞机,DA40主要采用玻璃纤维蒙皮夹层结构。
机身由沿纵向左右两半部分组成,将玻璃或碳布增强体放在精确定量的环氧树脂槽内浸渍。
经浸渍的织物置放在可脱模的层板上,然后送入模内进行铺层。
在受力高的区域铺上无纬的碳纤维预浸带条(如门窗的周边)以增加刚度及强度,芯子为闭孔泡沫,厚度大约12.5毫米,有助于降噪及隔声。
飞机复合材料维修性设计的主要流程

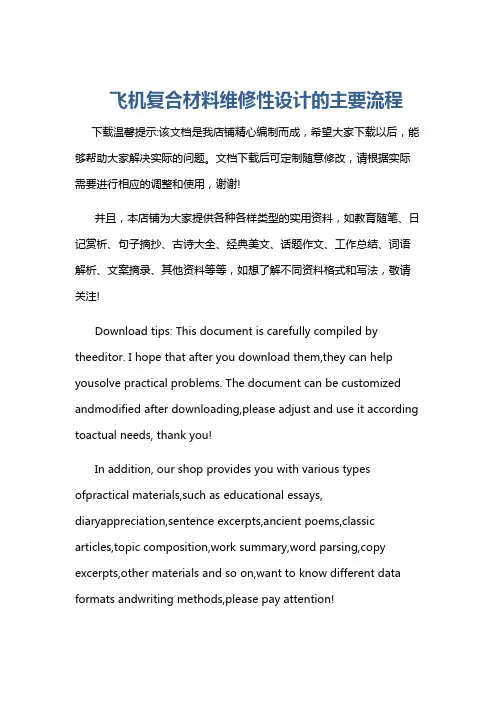

飞机复合材料维修性设计的主要流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!飞机复合材料维修性设计的主要流程一、需求分析阶段。
复合材料机翼下壁板对接区设计与分析
层合 板 的失 效 形 式 , 形 式 较 简 单 , 有 限元 计 算 且 在 中得 到 了广泛应 用 。在 A A U B Q S分 析 软件 中 , 维 纤
图 7 I型 试 件 的界 面初 始 损 伤 I
增强 复合 材料 初始损 伤 判据 基 于 H si ahn准则 , 判 该
据考 虑 四种破 坏机 理 : 维 拉 伸 、 维 压缩 、 体 拉 纤 纤 基
综合 数值模 拟 结 果发 现 ,I I 型试 件 的界 面 损 伤
的起 始早 于 I 型试 件 . I 型试 件 的壁板蒙 皮/ 条 即 I 缘
伸、 基体 压缩 。本文将 采 用 H si ahn准则 作 为 判 断单 元失 效 的依据 。
界 面先 于 I 型试件 脱胶 , 是 因为 在 I 这 型试 件 中 , 螺
si t aew s i ua db s gtechs ee m n i tecm eca sf aeA A U .T ersac - kni e c a m l e yui o ei l e tn h o m ri ow r B Q S h eerhr nr f s t n h v e l t e sh dctdtedb n i at gp sino iee to t pcm n . h er gcp c yo it p c e s u s n i e e odn s rn oio f f rn ji ei e s T ebai aa i fon sei n i a h gt i t df ns n t j m
式机 翼 对 接 。 以及 机 翼 翼 梁 接 头 与 机 身 框 接 头 对
但 由于设 计 、 艺 和 使 用 维 修 等 方 面 的需 要 或 限 工
制 , 一些 特 定 位 置 需 要 设 计 和 工 艺 分 离 面 、 护 在 维 口盖或 与其 他零 部 件 的连 接 接 头 等 。 由此 产 生 的 零
复合材料整体成型大后掠机翼设计与验证研究
复合材料整体成型大后掠机翼设计与验证研究蒋建军1何利军2何建3赵琛41.陆军装备部驻北京地区航空军事代表室 北京 100012;2.海鹰航空通用装备有限公司 北京 100018;3.陆军装备部驻株洲地区航空军事代表室 湖南株洲 412000;4.陆军装备部驻哈尔滨地区航空军事代表室 黑龙江哈尔滨 150060摘要:根据机翼设计及材料工程力学性能要求,基于给定的机翼外形设计并制造了一种满足工程应用要求的全复合材料整体模压成型机翼结构。
通过有限元仿真分析和工程静力学试验方法对该机翼结构进行了全面验证,有限元仿真分析结果与工程静力学试验结果吻合良好,满足复合材料工程力学许用值要求及机翼最大变形不大于半翼展长8%的刚度设计需求,该机翼的力学承载性能得到了充分验证。
关键词:复合材料 大后掠机翼 整体成型 有限元分析 力学试验中图分类号:V279文献标识码:A 文章编号:1672-3791(2024)01-0098-04 Research of the Design and Verification of Highly Swept-BackWings Based on the Integral Molding of Composite MaterialsJIANG Jianjun1HE Lijun2HE Jian3ZHAO Chen41.Aviation Military Representative Office of Army Equipment Department in Beijing Area, Beijing, 100012 China;2. Seahawk General Aviation Equipment Co., Ltd., Beijing, 100018 China;3.Aviation Military RepresentativeOffice of Army Equipment Department in Zhuzhou Area, Zhuzhou, Hunan Province, 412000 China;4.Aviation Military Representative Office of Army Equipment Department in Harbin Area, Harbin,Heilongjiang Province, 150060 ChinaAbstract:According to the requirements of wing design and the engineering mechanical properties of materials, this paper designs and manufactures a kind of wing structure made of the integral molding of all-composite materials which meets the requirements of engineering application based on the shape of the given wing. This paper com‐prehensively verifies the structure of the wing by the methods of finite element simulation analysis and engineering statics tests. The results of finite element simulation analysis are well consistent with the results of engineering statics tests, which satisfies the requirement of the engineering mechanical allowable value of composite materials and the stiffness design requirement that the maximum deformation of the wing is not more than the 8% of the span length of the half wing. The mechanical bearing capacity of the wing has been fully verified.Key Words: Composite materials; Highly swept-back wing; Integral molding; Finite element method; Mechanical test复合材料相较于传统的金属材料具有比强度高、比刚度高、耐腐蚀、可设计性等诸多优点,在航空航天领域中得到了广泛的应用[1-3]。
大型民机复合材料机翼结构设计与分析
飞机 的次 承力件 向主 承力 件 发展 l 5 I 6 ] 。机 翼部 位 采
用 复合材 料结构 也是 提 高 飞 机结 构 效率 , 改 善飞 机
气动 弹 性 、 飞行 品 质、 控 制 特 性 。
本文 基于 C J 8 2 8双 通道 中远程 大型 民机设计 方 案, 机翼采 用双 梁 和单 块 混合 式 布 局 结构 。为满 足
有很 大优 势 , 但材料利用率低 , 所 以采 用 双 梁 单 块 式 机翼结 构布 局 。 1 . 1 结构布 局方案
飞机油耗 量直 接决 定 了飞机 的商 载 . 是 民机 产 品成功 与否 的重要 因素 E 8 , 1 1 ] 。因此要求 在满 足 总体 气 动 的要求 下 , 有效安排前后 梁的位置, 尽 量 使 得 翼 盒 的有 效 空 间 最 大 化 。前 梁 布 置 于 距 离 机 翼 前
本文 基 于 HY P E R WO R K S软件 平 台 , 应 用 HY —
0 引言
复合材 料具 有 高 比强 度 和 比刚 度 , 良好 的疲 劳 特性 以 及 耐 腐 蚀 性 强 和 可 设 计 性 大 等 众 多 优 点_ 1 】 。进 入 2 1世纪 以来 , 复 合 材料 在 新 型商 用 飞
主 承力翼 盒有 限元模 型 。基 于 H Y P E R— WO R K S软 件平 台完 成 对机 翼 的静 强度 分 析 , 并 与金 属 机翼 进 行 性 能对 比分 析 。后 续完成 机翼 结构 的 固有频 率计 算 , 最 后完 成 了机 翼结 构 的模态 瞬 态 响应 分析 。对 实 际工 程
摘 要:
大 型客机 强调安 全性 、 经济性 、 舒适 性和环 保性 , 这些 性能 上 的高要 求决 定 其对 复合 材料 需 求 的迫 切性 和必
复合材料飞机结构设计(1)PPT课件
ASX10
碳/环氧树脂 机翼(壁板尺寸6.34m1.5m)、机身、垂尾
瑞典
JAS-39
30
1988
碳/环氧树脂 (AS4/8552)
机翼、机身、鸭翼、垂尾、进气道
德、英 西、意 EF-2000
30
1994
碳/增韧双马 (T800/5245)
机翼、前机身、中机身、尾翼蒙皮
日
FS-X ~18
整体机翼、垂尾、平尾等
度高出4倍。
表1-3 几种结构材料性能比较
拉伸强度 拉伸模量
(MPa)
(GPa)
比强度 MPa/(g/cm3)
比刚度 GPa/(g/cm3
)
密度 (g/cm3)
铝合金
420
72.0
151.1
25.9
2.78
钢(结构用)
1 200
206.0
152.9
26.3
7.85
钛合金
1 000
116.7
221.2
损伤、断裂和疲劳行为
各向异性、脆性和非均质性,特别是层间性能远低于层内 性能等特点,使复合材料层压板的失效机理与金属完全不同, 因而它们的损伤、断裂和疲劳性能也有很大差别。另一方面, 复合材料构件制造目前主要靠人工铺贴和热压成形,再加上加 工、运输过程中可能受到的外来物冲击,其制件会比金属制件 更易带有程度不等的缺陷/损伤。表1-4概述了影响复合材料结构 与金属结构疲劳和损伤容限的因素比较。
(2) 缺口敏感性 金属一般都具有屈服阶段,而复合材料往往直 至破坏其应力-应变曲线仍呈现线性,所以复合材料的静强度缺 口敏感性远高于金属。但复合材料的疲劳缺口敏感性则远低于 金属,其疲劳缺口系数(一定循环次数下,无缺口试件疲劳强度 与含缺口疲劳强度之比)远小于静应力集中系数,并且在中长寿 命情况下接近于1。
民用飞机复合材料翼面结构设计优化研究
计与优化的任务,方法及流程 。 通过算例分析验 证了方法的有效性及适 用性。
关键词 : 民用飞 机 复合材料 中图分 类号 : V 2 2
翼 面结构 设计优化 文献标 识码 : A 文章编号 : l 6 7 4 — 0 9 8 x ( 2 0 1 3 ) 0 4 ( b ) 一 0 0 8 2 — 0 5
航 空 制 造 领 域 的 应 用和 发 展 ,出现 了以 波
m i n : ( ) = ∑p , ∈ ;
, =l
( 1 )
G ( x ) 为结 构 稳定 性 裕度 函数 , 如: 层 压 板稳 定 性 临界 内 力方 程 等 ;
G ( x ) 为 复 合材料 损 伤 容 限 设 计 裕度 函 数, 如: 结 构最 小厚 度或 尺 寸约 束等 ; x为 满 足 复 合材 料 设 计 规 范 要 求 的 设 计参 数空 间。
:
Sci e nce an d Tec hn ol og y 1 n nov at i on Her al d
工 业 技 计优 化 研 究
赵荃 黄豪杰 ( 上海飞机设计研究院 2 0 0 1 2 0 )
摘 要 : 碳 纤维复合材料 ( C F R P ) 已成为民用飞 机 结构的主 材料。 特 别是 复 合材料在机翼 、 尾翼结构上 的应用, 对于民用飞 机 减轻结构重量, 改善飞 行品质, 降低维护成本 , 延长使 用寿命 等方 面 具有显著效果 。 该文面向飞机复合材料 结构的工程研发, 研究并总结了 复 合材料翼 面结构设
飞机的复合材料及应用(可编辑)
飞机的复合材料及应用飞机的复合材料及应用【摘要】本文重点讲述了复合材料的构成、种类、性能以及在飞机上的应用。
复合材料是由两种或两种以上的原材料,通过各种工艺方法组合成的新材料。
对于一个现代飞机来说复合材料的应用对减重?耐腐蚀和降低成本有着重要的作用。
对飞机结构轻质化、小型化和高性能化起着至关重要的作用。
复合材料结构特点和应用效果,在高性能战斗机实现隐身、超声速巡航、过失速飞行控制,前翼飞机先进气动布局的实际应用。
关键词: 复合材料层合板Application of composite materials and aircraft【Summary】This article focuses on the composition of the composite material, type, performance and aircraft applications. Composite material is composed of two or more kinds of raw materials, process methods combined into a variety of new materials. For a modern aircraft, the application of composite materials, corrosion resistance and weight loss、cost plays an important role. Light of the aircraft structure, miniaturization and high performance plays a vital role. Composite material structural characteristics and application results in high-performance fighteraircraft to achieve stealth, supersonic cruise, stall flight control, front-wing aircraft, the practical application of advanced aerodynamic layout.Keyword: Composite materialsLaminates目录1概述 12复合材料的探究 12.1 复合材料的构成 12.2 材料的分类 12.2.1 增强纤维 12.2.2树脂基体 32.3 复合材料的特性 42.3.1 复合材料缺陷?损伤特性42.3.2复合材料的疲劳特性63复合材料在飞机上的应用73.1机翼上的应用73.1.1机翼的功用73.1.2机翼结构设计要求83.1.3 复合材料机翼特点83.1.4 复合材料机翼结构设计要点103.1.5 机翼翼盒结构方案 113.1.6外翼翼盒设计实例123.2. 整体油箱的设计143.2.1复合材料油箱设计要求143.2.2 油箱密封设计143.3 机身结构设计153.3.1 机身的功用153.3.2机身结构设计要求153.3.3 复合材料前机身结构设计原则163.3.4复合材料前机身结构设计实例163.3.5复合材料中机身结构设计18结束语20谢辞21参考文献221概述复合材料是由两种或两种以上的原材料,通过各种工艺方法组合成的新材料。
复合材料飞机结构耐久性损伤容限设计指南
复合材料飞机结构耐久性损伤容限设计指南下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一节:引言随着航空业的快速发展,复合材料飞机结构在航空设计中扮演着越来越重要的角色。
某型飞机复合材料舱门结构设计及分析
科技与创新┃Science and Technology&Innovation ·22·2020年第10期文章编号:2095-6835(2020)10-0022-03某型飞机复合材料舱门结构设计及分析陈尧渠(中国航空制造技术研究院复合材料技术中心,北京101300)摘要:随着先进复合材料技术的不断发展,复合材料在飞机上的应用也越来越广泛,尤其是碳纤维复合材料,其在飞机结构部件的减重要求中起着至关重要的作用。
针对某型飞机舱门复合材料结构改进设计,从结构布局设计、材料选择、金属与碳纤维复合材料之间的处理方式、使用有限元分析软件对舱门进行强度校核方面对舱门的改进设计进行了介绍。
关键词:复合材料;结构设计;有限元;舱门中图分类号:V223文献标识码:A DOI:10.15913/ki.kjycx.2020.10.0081引言随着先进复合材料技术在国内的不断发展,航空领域越来越多的先进复合材料已经替换了原有的金属材料,碳纤维复合材料的使用量也越来越多。
由于复合材料具有较高的比模量、比强度,且密度低于飞机常用的金属材料,所以在减轻结构质量方面,复合材料起到了至关重要的作用。
将其用于飞机结构上,可比常规的金属结构减重25%~30%,并可明显改善飞机气动弹性特性,提高飞行性能,这是其他材料无法或难以实现的[1]。
将原金属结构的舱门替换为复合材料的舱门,并对舱门的结构布局进行了有限元强度校核。
1.1结构设计原则结构布局设计时必须综合考虑材料选用、结构强度/刚度要求、制造工艺性、维护使用性、质量等要求。
具体原则如下:①主承力结构布置原则。
综合考虑全机总体布置、载荷及各部件传力路线及使用维护等要求,结构方案设计过程中综合实施全机优化、主承力构件综合利用、最短传力路线、刚度变化均匀和构件连续及减小偏心等原则。
②强度、刚度原则。
结构具有足够的强度、刚度。
在使用载荷时,不产生有害的变形;在设计载荷时,不发生破坏;不影响运动机构正常工作。
飞机结构设计知识点
飞机结构设计知识点飞机结构设计是指对航空器的各个部分进行设计,以保证其轻巧、强度足够、安全可靠。
在飞机结构设计中,有一些重要的知识点需要掌握和应用。
本文将介绍一些常见的飞机结构设计知识点。
一、材料选择在飞机结构设计中,材料选择是一个重要的环节。
合适的材料可以保证飞机的轻量化和强度要求。
常见的飞机结构材料包括铝合金、钛合金、复合材料等。
根据不同的部位和功能需求,选择合适的材料非常关键。
二、构件设计在飞机结构设计中,各个构件的设计是一个重要的步骤。
构件设计涉及到各种零部件的尺寸、形状和连接方式等。
在设计过程中,需要考虑到飞机的载荷、速度范围、飞行姿态等因素,确保构件的合理设计。
三、强度分析飞机结构设计中的强度分析是非常重要的一环。
强度分析包括静力分析和动力分析。
静力分析主要考虑静态载荷下构件的强度情况,而动力分析则是考虑到动态载荷和振动情况下结构的强度。
四、疲劳寿命预测飞机结构在使用过程中会经历反复的载荷作用,容易出现疲劳破坏。
因此,在飞机结构设计中,需要对结构的疲劳寿命进行预测和评估。
通过疲劳寿命预测,可以保证飞机在一定使用寿命下的安全可靠运行。
五、安全性考虑飞机结构设计中的安全性是至关重要的。
设计中需要考虑到可能的事故情况,如防止燃油泄漏、避免结构破坏等。
此外,还需要考虑到飞机的航空电子设备、供氧系统等相关因素,确保整个飞机的安全性能。
六、人机工程学人机工程学是飞机结构设计中的一个重要领域。
通过合理的人机工程学设计,可以保证飞机的操作便捷性和安全性。
比如,合理设置操纵杆、控制面板等,使驾驶员能够更好地操作飞机。
七、风洞试验风洞试验是飞机结构设计的重要手段之一。
通过风洞试验,可以模拟飞机在真实飞行环境中的载荷和风阻情况,验证设计的合理性和可行性。
风洞试验是飞机结构设计不可或缺的一部分。
综上所述,飞机结构设计涉及到许多重要的知识点,包括材料选择、构件设计、强度分析、疲劳寿命预测、安全性考虑、人机工程学和风洞试验等。
复合材料结构-功能一体化设计的方法
复合材料结构-功能一体化设计的方法随着科技的不断发展,复合材料在各个领域中得到了广泛的应用。
复合材料具有重量轻、强度高、耐腐蚀等优点,因此在航空航天、汽车、建筑、能源等领域中都发挥着重要作用。
在复合材料的设计与应用过程中,结构-功能一体化设计是一个重要的方法,能够使复合材料的性能得到最大程度的发挥。
本文将对复合材料结构-功能一体化设计的方法进行探讨。
一、复合材料结构-功能一体化设计的概念1.1 复合材料结构-功能一体化设计的概念复合材料结构-功能一体化设计是指在复合材料的设计过程中,同时考虑其结构和功能的匹配,以实现最佳的性能和效益。
结构-功能一体化设计是一种系统性的方法,需要综合考虑材料的材质、结构形式、工艺制备等因素,从而实现复合材料的结构与功能的协同发挥。
1.2 复合材料结构-功能一体化设计的意义复合材料的性能与其结构形式和功能需求密切相关,因此只有通过结构-功能一体化设计,才能充分发挥复合材料的优势,提高其性能指标,满足不同工程领域的需求。
采用结构-功能一体化设计方法,可以有效减轻复合材料的自重、提高其强度和刚度,增加其耐磨损性和耐腐蚀性,同时实现多种功能的集成。
二、复合材料结构-功能一体化设计的方法2.1 结构-功能协同设计复合材料的结构与功能是相互关联的,因此在设计过程中需进行结构-功能协同分析。
首先需要明确复合材料的使用环境和功能要求,然后根据其受力情况和载荷特点,设计出符合其结构要求的复合材料组织形式和层序结构,以实现结构与功能的协同发挥。
2.2 多尺度结构设计复合材料的性能受其微观结构和宏观结构的影响,因此在结构设计时需要考虑多尺度效应。
通过对复合材料的微观组织、纤维/基体界面及其宏观结构的优化设计,可以实现各尺度之间的协同作用,提高复合材料的综合性能。
2.3 功能集成设计复合材料可以实现多种功能的集成,如强度、电磁性能、防护性能等。
在设计过程中,需要根据实际需求,将不同功能要求融合到复合材料的结构中,通过合理的结构设计和材料选择,实现功能的集成与优化,提高复合材料的综合性能。
大飞机垂直尾翼复合材料结构设计
大飞机垂直尾翼复合材料结构设计摘要:随着社会经济的不断发展,航空领域的运行进程逐渐加快,航空装备发挥了很高的优势。
其中,该项设备内的复合材料结构件使用数量逐渐增多,强化的飞机自身的抗冲击性能,从一定程度上确保了飞机安全行驶,在确保机身质量和强度以及改善飞机功能的基础上达到行业稳定运行的目的。
面对竞争日益激烈的市场,航空制造企业要想在市场竞争中占据主导地位,并在市场上脱颖而出,关键在于动态探索复合材料结构制造设计,掌握若干关键点,优化创新测试技术,并在测试飞机复合材料结构性能的基础上,达到飞机稳定行驶的目的。
本文主要对大飞机垂直尾翼复合材料结构设计的应用进行了探讨。
关键词:大型飞机;复合材料;结构制造;检测技术要点随着社会科学技术的不断进步,复合材料已广泛应用于飞机制造的生产过程中。
国内外许多专业致力于研究复合材料的装配与连接技术,并研究了许多新型复合材料和新工艺技术。
然而,我国在这一领域的研究和应用还相对落后。
对于复合材料来说,有着刚度性能大以及强度高和设计灵活性良好以及抗疲劳等诸多特征,基于优势极高而被普遍应用到了大型飞机制造中。
在飞机结构中,中低复合材料结构的规范应用起着非常重要的作用,既能减轻飞机的重量,又能保证整体的稳定性。
在大型飞机复合材料结构的制造过程中,应根据实际情况进行规范设计,以节约复合材料的输出成本,利用自动化和数字化技术的优势开展结构制造作业,确保大型飞机复合材料结构制造质量的整体提升。
事实上,复合材料结构制造技术和检测技术种类很多,必须以标准化的方式进行选择,以加强复合材料结构的整体质量,保证飞机的稳定性。
一、大飞机复合材料技术的发展现状我国航空复合材料的研究与开发起步不晚,始于20世纪70年代。
自1983年强力5型飞机使用复合材料以来,我国航空装备复合材料消费量在20世纪80年代基本保持在1%的水平。
应用部位主要包括天线罩、口盖类、设备舱类、发动机整流罩等非承力结构;20世纪90年代至21世纪初,从20世纪90年代到21世纪初,复合材料在战斗机上的应用可达6%。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
导电性 金属有着良好的导电性,复合材料的导电性则差得多。因 此复合材料结构设计必须有专门的防雷击措施,油箱部位要有 专门的防静电设计,同时对安装大量仪器仪表的设备舱和雷达 罩,要进行特殊的电磁相容性设计。
本章结束
机翼、机身蒙皮 机翼、中机身隔框和蒙皮、尾翼 机翼、中机身隔框和蒙皮、尾翼、前机身
米格29
7
S-37
俄 雅克-141 1.42 1.44 Rafale 法 幻影4000 ASX10
21
24 16 30 24
前掠机翼等
机翼、尾翼、部分机身
碳/增韧双马 (IM6/5245C)
碳/环氧树脂
机翼、垂尾、鸭翼、副翼、前机身蒙皮 整体油箱翼盒、尾翼等 机翼(壁板尺寸6.34m1.5m)、机身、垂尾
表1-1 国外复合材料在军机上的应用情况
国别 机种 F-14 F-15 F-16 F/A-18A 用量(%) 1 1.2 3.4 12
首飞 时间
1969 1972 1976 1978
复合材料体系 硼/环氧树脂 硼/环氧树脂 碳/环氧树脂(AS4/3502) 碳/环氧树脂
应 用 情 况 水平安定面 水平安定面、垂直安定面、方向舵
机翼蒙皮
B-1 轰炸机
碳/环氧树脂、 硼/环氧树脂、 Kevlar49/环氧树脂 17 23 24 1990 1991 1996 碳/增韧环氧(IM6/6376) 碳/增韧双马(IM7/52502) 碳/增韧双马 (IM6/5250-4)
机身大梁、平尾、垂尾、前缘缝翼、襟翼、进气道斜板、舱 门等
X-31A YF-22 F-22
瑞典
德、英 西、意 日
JAS-39
EF-2000 FS-X
30
30 ~18
1988
1994
碳/环氧树脂 (AS4/8552) 碳/增韧双马 (T800/5245)
机翼、机身、鸭翼、垂尾、进气道
机翼、前机身、中机身、尾翼蒙皮 整体机翼、垂尾、平尾等
英
美洲豹虎
碳/环氧树脂
机翼、方向舵
表1-2 民用飞机结构用材料重量百分比
拉伸强度 (MPa) 铝合金 钢(结构用) 420 1 200 拉伸模量 (GPa) 72.0 206.0 比强度 MPa/(g/cm3) 151.1 152.9 比刚度 GPa/(g/cm3 ) 25.9 26.3 密度 (g/cm3) 2.78 7.85
钛合金
玻璃纤维/聚酯复合材料 高强度碳/环氧树脂 高模量碳/环氧树脂
(4) 刚度降 对金属结构,一般不考虑由疲劳载荷引起的刚度变 化,但对复合材料结构,特别是承受高周疲劳的直升机旋转 部件(如旋翼桨叶),有时需要加以考虑。 (5) 分散性 复合材料静强度和疲劳强度的分散性均高于金属, 疲劳强度尤为突出,因此在对复合材料结构进行疲劳验证时, 除寿命分散系数外,有时还同时考虑载荷放大系数。
1 000
1 245 1 471 1 049
116.7
48.2 137.3 235.0
221.2
623.0 1 014 656.0
25.8
24.1 94.7 146.9
4.52
2.0 1.45 1.60
芳纶/环氧树脂
1 373
78.4
981.0
56.0
1.40
各向异性和可设计性
由单向预浸带铺叠并固化而成的层压结构是目前飞机复合 材料结构的主要形式。单向带呈现强烈的正交异性(沿纤维方向 的性能与垂直纤维方向的性能差别很大),可以在不同的方向铺 设不同比例的单向带,来满足结构平面内所需方向性能的要求。 设计出的层压结构可以是各向同性,也可以是各向异性的;可 以是对称均衡,也可以是非对称非均衡的。这个特点给设计师 留下了更为自由的设计空间,使设计师可以实现过去用各向同 性的金属材料无法实现的梦想。利用先进复合材料的低密度进 行等代设计实现减重目标,是早期的复合材料结构设计方法, 远远不能发挥复合材料的优势。前掠翼飞机和零热膨胀系数结 构只是利用复合材料层压板的各向异性和可设计性,来实现设 计师创新设计的范例。当然各向异性给结构设计、分析和制造 增加了困难,这也是复合材料结构设计的特点之一。
占结构重量 百分比(%) 机型 材料
复合材料
铝合金
钛合金
钢
第1代
Boing707
0.2
第2代
Boing747 A300
1 5
81 76
4 4
13 13
第3代
Boing767 Boeing757 A320
3 3 5.5
80 78 76.5
2 6 4.5
14 12 13.5
第4代
Boing777 A340
进气道斜板、垂尾、平尾。 机翼蒙皮(碳/双马来酰亚胺)
除前机身外,包括机翼在内的所有蒙皮结构。前机身边条、 翼根延伸段等 机翼蒙皮和亚结构骨架,其机翼70%重量为复合材料结构。 比金属结构减重20%以上。机翼梁和肋为“工”形剖面,腹 板为正弦波纹板
AV-8B
26.3
1982
碳/环氧树脂
美
A-6
12
碳/环氧树脂
(1) 主要的缺陷/损伤类型 裂纹是金属飞机结构的主要损伤形式。 复合材料结构的关键缺陷/损伤形式是界面脱胶、分层和低能量(特 别是低速)外来物产生的冲击损伤。冲击损伤的威胁在于当内部产 生大范围基体开裂和分层时,外表面往往仍目视不可检,但其压 缩承载能力已大幅度下降(外表面目视勉强可检的冲击损伤可使其 压缩强度降为无损强度的40%)。分层是复合材料层压结构特有的 损伤形式。生产过程中工具坠落、撞击;使用过程中跑道碎石及 冰雹、鸟类等外来物冲击,以及局部层间应力集中或结构超载, 都可能引起内部分层。这类损伤的存在和扩展对层压板或结构强11Biblioteka 870 757 6
11 8
比强度和比刚度 飞机结构上使用的复合材料以碳纤维/环氧树脂为代表,它具 有高的比强度(b/)和比刚度(E/),可使飞机的结构重量大幅度减 小。表1-3列出了几种单向复合材料与常用金属材料性能的比较。 更为先进的T800/改性环氧树脂的比强度可高出铝合金10倍,比刚 度高出4倍。 表1-3 几种结构材料性能比较
环境影响 除了极高的温度,一般不考虑湿热对金属强度的影响。但 复合 材料结构则必须考虑湿热环境的联合作用。这是因为复合 材料的基体通常为高分子材料,湿热的联合作用会降低其玻璃 化转变温度,从而引起由基体控制的力学性能,如压缩、剪切 等的明显下降。对金属结构腐蚀是严重的问题,而复合材料结 构通常有良好的抗腐蚀性能。
(3) 疲劳性能 金属对疲劳一般比较敏感,特别是含缺口结构受 拉-拉疲劳时,其疲劳强度会急剧下降,但复合材料一般都显 示有优良的耐疲劳性能。对于常用的纤维控制的多向层压板, 在拉-拉疲劳下,它能在最大应力为80%极限拉伸强度的载荷下 经受10E6次循环。在拉-压或压-压疲劳下,其疲劳强度略低一 些,但10E6次对应的疲劳强度一般约为相应静强度的50%。特 别是压-压疲劳下含冲击损伤试样在10E6次对应的疲劳强度, 一般不低于相应静强度的60%。另外含冲击损伤和分层的复合 材料结构在疲劳载荷下,一般很难观察到它们在疲劳下的扩展, 即使出现损伤扩展,也往往出现在寿命后期,并且很难确定其 扩展规律。
度和刚度下降的影响是显著的。
(2) 缺口敏感性 金属一般都具有屈服阶段,而复合材料往往直
至破坏其应力-应变曲线仍呈现线性,所以复合材料的静强度缺 口敏感性远高于金属。但复合材料的疲劳缺口敏感性则远低于 金属,其疲劳缺口系数(一定循环次数下,无缺口试件疲劳强度 与含缺口疲劳强度之比)远小于静应力集中系数,并且在中长寿 命情况下接近于1。
损伤、断裂和疲劳行为 各向异性、脆性和非均质性,特别是层间性能远低于层内 性能等特点,使复合材料层压板的失效机理与金属完全不同, 因而它们的损伤、断裂和疲劳性能也有很大差别。另一方面, 复合材料构件制造目前主要靠人工铺贴和热压成形,再加上加 工、运输过程中可能受到的外来物冲击,其制件会比金属制件 更易带有程度不等的缺陷/损伤。表1-4概述了影响复合材料结构 与金属结构疲劳和损伤容限的因素比较。
