零序电流互感器在开关柜中的作用
零序电流互感器工作原理
浅谈中压开关柜中零序电流互感器的选型问题
［ 摘 要］ 本文 简单 介绍 了开 关柜 内配零 序 电流 互感器 ， 分析 了其特 性 。 初步 探讨 了如 何选 择适 合的 零序 电流 互感器 ， 以达 到最佳 的使 用效 果 。 ［ 关键 词］ 零序 电流互感 器 ； 开 关柜 ； 小 电流 接地选 线 装置 ； 变 比； 容量 中图分类 号 ： Ｔ Ｄ ３ ２ ７ ． ３ 文 献标识 码 ： Ａ 文章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ３ ） １ 卜０ ３ １ ２ —０ １
容 电流 ， 另 一个是 中性 点 电阻 电流 ， 两 者相差 ９ ｏ 。 。 故 障 回路 的零序 电流等于 接 地 点 电流 与本线路 接地 电容 电流的 向量 差 ， 即等于所有 非故 障线路接地 电容 电 流与 电阻电流的 向量和的 负值 。 在 此系统 中建议使用 变 比为 ： ５ ０ ／ １ 、 ｌ ０ ０ ／ １ 、 １ ５ ｏ ／ １ 、 ２ ０ ０ ／ １ 、 １ ０ ０ ／ ５ 及２ ０ ０ ／ ５ 的零序 电流互感 器 。 架 空线 的 电容 电流 计算 公 式为 ： Ｉ ｃ ＝ （ ２ ． ７ ～３ ． ３ ） ×Ｕ×Ｌ×１ ０ — ３ （ Ａ ） 式中： Ｕ 一 电网的额 定 电压 （ ｋ Ｖ） Ｌ 一线路 的 长度 （ ｋ ｍ） 系数２ ． ７ 适用于无 避雷器 线的线路 （ 木杆 线路 ） 。 系数３ ． ３ 适用于有避 雷器 线 的线 路金属 杆塔 时变 电所 的电力设 备 所引起 的 电容 电流增值 。 由于三 芯 电缆比同样 长度的架空 线的 电容 电流要大２ ５ 倍， 单 芯 电缆 比同样 长度 的架 空线 的电容 电流要 大５ Ｏ 倍。 所 以在近 似计 算 中可 采用 Ｉ ｃ ＝ ０ ． １ ｘ Ｕ×Ｌ （ Ａ） 公式。 （ ３ ） 中性 点不接 地和消 弧 线圈接 地系 统变 比的选 择 在 中性 点不接地 系统发生 单相接地 时 ， 流过 故障点的 电流仅为 电网对地 的 电容 电流 。 这种 系统接 地 电流 比较 大或保 护最小 启动 电流较小 时 ， 可选 用大变 比的 零序 电流互 感器 ， ￣ １ ５ ０ ／ １ 、 Ｉ Ｏ ／１ Ｏ 、 １ ０ ０ ／ ５ 、 １ ５ Ｏ ／ ５ 及 以上 。 但 是一 般情 况下 ， 中性 点不接地 系统 不允 许接地 电流超 过 １ ０ Ａ， 即当接地 电流超 过 １ ０ Ａ时保护 就 要动 作 。 在 消弧线圈接地 系统发生 单相接地 时 ， 由于 消弧线 圈产 生的 电感 电流和 单 项接地 的 电容 电流 的中和后 ， 一般 不会超 过Ｉ Ｏ Ａ的接地 电流。 使 用综合保 护 ， 就 要求有 整定值 ， 一般 定值为 ≤１ ０ Ａ。 如整定 值一 次电流为５ Ａ， 可 考虑使 用变 比为 １ ｏ ０ ／ ５ 或２ ０ ／ ｌ 的零序 电流互 感器 ， 一 次 电流 达到 ５ Ａ时 ， 二 次 电流为０ ． ２ ５ Ａ， 一 般 已经 超过 了综合 保护 的启 动 电流 。 若 综 合保护 的最 小启动 电流 ＞Ｏ ． ２ ５ Ａ 时， 只 能选用 变 比为 ７ ５ ／ ５ 、 ５ ０ ／ ５ 、 １ ５ ／１ 、 １ ０ ／ ｌ 的零序 电流互 感器 。 此系 统中的零 序 电流 互感 器应该 选用 整体 式的 ， 否 则精度 就要 差一 些 。 （ ４ ） 中性 点直接 接地 系统 变 比的选择 中性点接地系 统单相接地 就是单相 短路 。 因此零序 电流互感器 的变 比应该 选 的大一些 ， 如ｌ ５ ０ ／ ５ 、 １ ５ ｏ ／ １ 及 以上 的变 比。 若变 比太小 ， 则 无法躲 过不 平衡 电 流。 此系 统在 安装 时应 特别注 意 电缆的零 线不 可穿 过零序 电流互感器 。 ５ 零序 电流 互感 器 二次颤 定电流 的选 择 在Ｇ Ｂ １ ２ ０ ８ — ２ ０ ０ ６ 中规 定 电流 互感器 的二 次额 定电流有 ｌ Ａ 和５ Ａ。 零序 电流 互感 器一般 都是 小变 比， 所 以应尽量 使 用 ｌ Ａ的 ， 以提 高带负 载 能力 。 但是有 些 综合保 护设 定 ｌ Ａ或５ Ａ 时是 用菜 单进行选 择 的， 这 时零序 电流互感 器 的二次 额 定 电流就 要服从 主 电流互 感器二 次额 定 电流值 。 ８ 、 窖■的 选 择
零序电流互感器安装注意事项及试验措施
零序电流互感器安装注意事项及试验措施摘要：为了提高用电的安全性和可靠性，顺利发挥出小电流的接地选线功能，零序电流互感器的正确安装和校核非常重要。
因此，本文通过对零序电流互感器安装的注意事项以及试验措施进行分析探讨，以求减小零序电流测量的误差，降低零序电流互感器发生故障的概率，从而保证零序电流互感器运行的稳定、高效，进而保证电力行业的进一步发展。
关键词：零序电流互感器；注意事项；试验措施1零序电流互感器工作原理零序电流互感器通常和电力系统中其他装置配合使用，如在部分系统中，零序电流互感器主要发挥监控线路故障的作用，旨在及时发现线路故障并解决。
电力系统建设中还存在零序电流互感器安装错误的问题，无法充分发挥互感器功能，从而造成系统安全隐患。
现对零序电流互感器运作原理进行分析，可知其线路保护功能的实现主要利用基尔霍夫电流定律，这一定律规定任一电路节点的电流代数和为零，如果有节点电流超过零序电流规定值时，则说明存在线路故障[1]。
2零序电流互感器电气安装技术零序电流的接线方法可以分为两种：第一种是在配出线的线路中安装零序电流滤序器，第二种是在配出线的线路上安装专用的两相不完全星型的零序电流互感器。
这两种方法均有其独特的优缺点以及适用范围，在选择时要全面考虑安装环境以及安装要求来进行。
由于目前大部分变电站使用的都是外界零序电流互感器，所以，在安装时必须严格按照以下电气安装要求来进行。
首先，零序电流互感器内径要比电缆终端断头外径粗，以便两者能够顺利连接；其次，要尽量保证在电缆线安装时不拆卸零序电流互感器，如果一定要拆卸时，一定要确保零序电流互感器恢复原状；再者，提前明确接地线和零序电流互感器的安装位置，作为电缆线的金属屏蔽接地线的截面积不能少于25平方毫米，并在接地端配有接地端子，以便实现接地线与接地铜排的紧密结合；最后，电缆线的金属屏蔽线必须采用特制的导线，确保接地线连接良好，以满足接地线的接线要求，保障零序电流互感器的顺利运行。
零序电流互感器和剩余电流互感器的异同及设计
零序电流互感器和剩余电流互感器的异同及设计零序电流互感器和剩余电流互感器的异同及设计一、引言在电力系统中，电流互感器是一种非常重要的设备，用于测量电流的大小和方向，保护电力系统的安全和稳定运行。
而零序电流互感器和剩余电流互感器作为电流互感器的两种特殊类型，其设计和运用也呈现出不同的特点。
本文将就零序电流互感器和剩余电流互感器的异同及设计进行深入探讨。
二、零序电流互感器的特点及设计1. 零序电流互感器的作用零序电流互感器是一种用于测量系统中零序电流的互感器，其主要作用是检测系统中的接地故障、漏电和电流不平衡等问题，确保系统的安全运行。
2. 零序电流互感器的设计原理零序电流互感器的设计原理主要是通过差动电流变比和相位角差来实现零序电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 零序电流互感器的特点零序电流互感器具有灵敏度高、响应快、频率范围广等特点，适用于各种类型的电力系统，并且能够准确测量系统中的零序电流。
三、剩余电流互感器的特点及设计1. 剩余电流互感器的作用剩余电流互感器是一种用于测量系统中剩余电流的互感器，其主要作用是检测系统中的接地故障，保护系统的安全运行。
2. 剩余电流互感器的设计原理剩余电流互感器的设计原理主要是通过测量系统中的零序电流，从而实现对剩余电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 剩余电流互感器的特点剩余电流互感器具有灵敏度高、抗干扰能力强、安全可靠等特点，适用于各种类型的电力系统，并且能够准确测量系统中的剩余电流。
四、零序电流互感器和剩余电流互感器的异同1. 设计原理零序电流互感器和剩余电流互感器在设计原理上具有相似之处，都是通过测量电流变比和相位角差来实现电流的测量，但在应用场景和要求上存在一些差异。
2. 作用零序电流互感器主要用于测量系统中的零序电流，以检测系统中的接地故障和漏电等问题；而剩余电流互感器则主要用于测量系统中的剩余电流，以检测接地故障和保护系统的安全运行。
开关柜中零序电流互感器的选用原则
开关柜中零序电流互感器设计选型的探讨Study of Selection for Zero Sequence Current T ransformer witchin Switchgear[摘要]本文简单介绍了开关柜内配零序电流互感器（适用于0.38～66KV），分析了它的特性。
初步探讨了如何选择合适的零序电流互感器，以期达到最佳的使用效果。
[Abstract] This article brief introduce the zero sequence current transformer within Switchgear, suitable 0.38～66kV, analyses the characteristic of it. Discuss how to select the suitable zero sequence current transformer, thereby,reach the best effect.[关键词]零序电流互感器；开关柜；小电流接地选线装置；继电器；微机保护；变比; 容量; 准确级[Key Words] Zero Sequence Current Transformer; switchgear; Low Current Grounding Selector；Relay；Microcomputer Protection；Transformation ratio；Capacity；Accuracy class1 概述近年来，随着整机开关柜市场的逐步扩大，在中压电力系统的项目中，我们开关柜的设计人员经常会遇到开关柜内配零序电流互感器的选择问题，不同的零序电流互感器具有各自不同的特性，它们的应用环境也有所不同。
如何在开关柜的设计中合理选用零序电流互感器就成为开关柜设计人员经常遇见的问题。
本文就这一问题进行初步的探讨。
2零序电流互感器特性及分类2.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，因此可以称之为零序电流过滤器，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三个相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
零序电流互感器的作用
零序电流互感器的作用

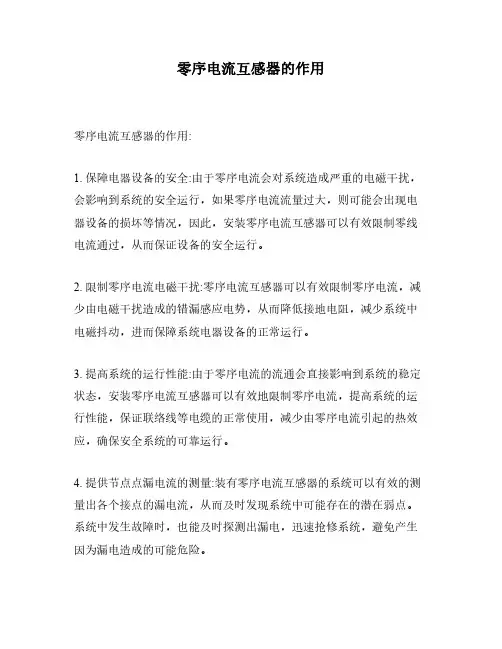

零序电流互感器的作用:
1.保障电器设备的安全:由于零序电流会对系统造成严重的电磁干扰，会影响到系统的安全运行，如果零序电流流量过大，则可能会出现电器设备的损坏等情况，因此，安装零序电流互感器可以有效限制零线电流通过，从而保证设备的安全运行。
2.限制零序电流电磁干扰:零序电流互感器可以有效限制零序电流，减少由电磁干扰造成的错漏感应电势，从而降低接地电阻，减少系统中电磁抖动，进而保障系统电器设备的正常运行。
3.提高系统的运行性能:由于零序电流的流通会直接影响到系统的稳定状态，安装零序电流互感器可以有效地限制零序电流，提高系统的运行性能，保证联络线等电缆的正常使用，减少由零序电流引起的热效应，确保安全系统的可靠运行。
4.提供节点点漏电流的测量:装有零序电流互感器的系统可以有效的测量出各个接点的漏电流，从而及时发现系统中可能存在的潜在弱点。
系统中发生故障时，也能及时探测出漏电，迅速抢修系统，避免产生因为漏电造成的可能危险。
5.提高电器等设备的使用寿命:电路中的零序电流会加速电气设备的磨损，安装零序电流互感器可以有效地限制零序电流，减少电路中的电磁干扰，从而可以提高设备的使用寿命，降低系统出现故障的几率。
总之，零序电流互感器主要作用是限制零序电流流量，减少零序电流造成的系统电器设备电磁抖动和热效应，保障系统的安全运行和提高设备的使用寿命，保证系统的稳定性。
零序电流互感器作用
零序电流互感器作用一、概述零序电流互感器（也称为残差电流互感器）是一种用于检测电力系统中的零序电流的设备。
它通过将电流转换成较小的信号，使得监测零序电流变得更加方便和安全。
本文将深入探讨零序电流互感器的作用，包括其工作原理、应用场景以及未来发展方向。
二、工作原理零序电流互感器主要由铁芯、线圈和绝缘层组成。
当通过互感器的电流中存在非零序的分量时，铁芯中会产生磁场，进而在线圈中感应出电势。
该电势信号会被放大并进行处理，最终输出一个与输入电流成正比的信号。
三、应用场景3.1 电力系统保护零序电流互感器在电力系统的保护装置中起着重要的作用。
它能够检测系统中的零序电流，当检测到超过设定阈值的零序电流时，可以触发保护装置，切断电路来保护设备和人员的安全。
3.2 地面故障检测地面故障是电力系统中常见的故障类型之一。
零序电流互感器可以用于检测地面故障引起的零序电流，及时发现故障点并采取相应的修复措施，以保证电力系统的正常运行。
3.3 电流负载平衡在三相电力系统中，如果负载不平衡，会导致零序电流的产生。
通过使用零序电流互感器，可以实时监测和分析电力系统中的零序电流，并采取措施来实现负载的平衡，提高系统的效率和可靠性。
3.4 地电流检测地电流是指通过地面传播的电流，通常是由于电力系统中的故障或不良接地引起的。
零序电流互感器可以检测地电流的存在，并通过相应的保护装置进行处理，以防止电流对周围环境和设备的损害。
四、未来发展方向随着电力系统的不断发展和升级，零序电流互感器也在不断演进和改进。
以下是未来零序电流互感器的发展方向：4.1 精度提升零序电流互感器的精度对于确保电力系统的安全和可靠运行至关重要。
未来的发展方向之一是进一步提升零序电流互感器的精度，使其能够更准确地检测和测量零序电流的大小和变化。
4.2 抗干扰性能改进电力系统中存在各种干扰源，如谐波、电磁干扰等。
为了保证零序电流互感器的正常工作，未来的发展方向是改进其抗干扰性能，提高其对干扰源的适应能力，减少误报和漏报的概率。
10KV高压开关柜基础知识
10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。
主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。
常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。
开关柜主要元器件介绍
开路的目的。
一次元件——电流互感器
电流互感器的一些术语： ◇额定电流比：额定电流比指一次额定电流与二次额定电流之比。额定
电流比一般用不约分的分数形式表示，如100/5A。
◇准确等级：电流互感器变换电流总是存在着一定的误差，所以根据在 额定工作条件下所产生的变比误差规定了准确等级。 测量级误差：例0.5的含义，CT的变比误差不允许超出5％。 保护级误差：但CT一次电流成倍增加时，使铁心产生磁饱和，励磁电流 急剧增加，引起CT误差增加，而此现象在发生短路故障时客观存在，为保证 继电保护装置在短路时可靠动作，要求保护用CT能比较正确地反映一次电流
一次元件——真空断路器
断路器：用来接通或断开有载或无载线路及电气设备，以及发生短路故 障时，自动切断故障或重新合闸，能起到控制和保护两方面的作用。 真空断路器：灭弧介质是真空。 我公司生产的10KV系列的真空断路器： ●ZN63B-12（ VG1、VS1）：用于KYN28-12柜 ●DQV-12：用于KYN28-12柜 ●ZN68A-12：用于KYN18-12柜
ZN63B
DQV
ZN68A
一次元件——真空断路器
断路器主要技术参数：
例：ZN63B-12/1250A-31.5KA
☆额定电压，是指断路器所能承受的正常工作电压（12KV）。额定电压
指的是线电压，并在铭牌上予以标明。额定电压为所在系统的最高电压。 （系统最高电压：当系统正常运行时，在任何时间内，系统中任何一点上所 出现的电压最高值，不包括系统的暂态和异常电压，例如系统的操作所引起 的暂时和瞬时的电压变化。） ☆标称电压，系统被指定的电压。例如：6KV系统、10KV系统。
一次元件——真空断路器
例：ZN63B-12/1250A-31.5KA ☆额定电流，是指铭牌上所标明的断路器在规定环境温度下可以长期通 过的最大工作电流（1250A）。断路器长期通过额定电流时，断路器导电回路 各部件的温升均不得超过允许值。额定电流的大小决定了断路器的发热程度， 因而决定了断路器触头及导电部分的截面，并在一定程度上决定了它的结构。
零序电流互感器使用说明
零序电流互感器使用说明一、概述零序电流互感器在电力系统产生零序接地电流时与继电保护装置与信号配合使用，使装置元件动作，实现保护或监控。
DH—LJ系列零序电流互感器使电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观。
具有灵敏度高，线性度好，运行可靠，安装方便等特点。
器性能优于一般的零序电流互感器，使用范围更广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相应的零序电流互感器。
二、型号说明DH-L J XX DEFGDH-L J K XX DEFG三、使用条件1、环境温度：最高温度+80℃，最低气温℃。
2、海拔不超过1000m(高原使用时特殊订货)。
3、相对湿度<85%。
四、产品类型及主要数据1、交流电压0.4KV及以上(电缆)。
2、电网频率50Hz。
3、同名端：一次由L1侧穿入、二次为K1。
4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在铺设电缆前进行，电缆铺设时穿过互感器。
2、开口式互感器安装不受电缆铺设与否的限制，具体安装方法如下：① 拆下互感器“K′1” 、“K′2”的联接片。
② 将互感器项部两条内六角螺栓松开扯下，互感器就分成两部分。
③ 将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分，然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
④ 将联接片固定在“K′1” 、“K′2”上。
⑤ 开口式互感器上下两部分不可与其他互感器互换。
六、定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种孔径的互感器以及其配套的保护装置内的传感器。
七、订货时请说明1、产品型号，内孔直径(mm)。
2、一次零序电流、二次电流(或电流比)。
零序电流互感器作用
零序电流互感器作用一、前言在电力系统中，零序电流互感器是一种非常重要的设备。
它可以用来检测电力系统中的零序电流，并将其转化为可供保护装置使用的信号。
本文将详细介绍零序电流互感器的作用，包括其定义、原理、应用等方面。
二、定义零序电流互感器是一种测量电力系统中三相不平衡时产生的零序电流的传感器。
它通过将传输线上的三相不平衡电流转换为低值信号来检测该电流，并将其提供给保护装置使用。
三、原理零序电流互感器基于法拉第定律工作。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以通过放置在传输线上的三个磁芯中间的一个磁芯来检测。
当额外的零序电流通过磁芯时，会在磁芯周围产生一个磁场。
这个磁场可以被转换成一个低值信号，并通过连接到保护装置或其他设备来进行处理。
四、应用1. 保护装置零序电流互感器最常见的应用是在保护装置中。
保护装置可以使用零序电流互感器来检测电力系统中的故障，并采取适当的措施来防止故障扩散。
例如，当出现接地故障时，会产生额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给保护装置。
保护装置可以使用这个信号来断开故障区域与电力系统的连接，从而防止故障扩散。
2. 三相不平衡检测除了用于保护装置外，零序电流互感器还可以用于检测三相不平衡。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
3. 用于地面监测在一些特殊情况下，零序电流互感器也可以用于地面监测。
例如，在一些高压输电线路中，可能会出现由于树木、建筑物等原因导致导线触地的情况。
此时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
五、总结本文详细介绍了零序电流互感器的作用，包括其定义、原理、应用等方面。
可以看出，零序电流互感器在电力系统中扮演着非常重要的角色，可以用于保护装置、三相不平衡检测和地面监测等方面。
零序互感器的作用
开关柜中的零序互感器是什么？有什么作用？
零序互感器一般是用来检测穿过这只互感器的主电路回路上的“不平衡”电流（漏电流）的，因为在穿过这只互感器的主回路线路上，电流应该是从电源端出来，经过互感器中的一条线路到用电设备（负载），再由负载回来经过穿过互感器的其它线路再回到电源端，这个电流的大小，在经过互感器时应该是“等量”的也就是大小相同，只是方向不同而已。
因为大小相同而方向相反的电流在经过互感器一次侧（主电路线路可看作是互感器的一次侧）时，不会在二次侧感应出电流来或者是电信号来（电磁感应由于其大小相同而方向相反而互相抵消），所以在零序互感器上就没有“信号输出”。
如果当主回路线路上的其中有一路线上的电流在从电源端出来后经过了互感器“一次侧”后，不再通过互感器一次侧的其它线路或不完全通过互感器一次侧的其它线路再回到电源端，而是经过其它“通路”回到电源端，那么就会使互感器的二次侧（互感器放电线圈）感应出这个“经过而不回到”互感器的电流信号（比如象人体触电或设备漏电），而这个信号经过放大后，就可以控制和零序互感器有电气连接的保护设备动作，断开被保护的主回路的电源，保证了人身和设备的安全。
零序电流互感器在漏电断路器中所起的作用
零序电流互感器在漏电断路器中所起的作用一、什么是零序电流互感器零序电流互感器是一种用于测量电网中零序电流的传感器。
它可以将电网中的零序电流转化为与之成正比的二次电流信号，从而实现对零序电流的测量与监测。
零序电流通常是指三相电系统中三相电流的不平衡导致的额外电流成分，也称为不平衡电流。
零序电流互感器可用于漏电断路器、继电保护装置等设备中。
二、漏电断路器的作用漏电断路器是一种用于检测和保护电路免受漏电、电流过载和短路等故障的装置。
其主要作用是在检测到漏电或其他故障时，迅速中断电路，以防止电流过大引发火灾等危险。
漏电断路器通常由漏电保护装置和短路保护装置组成，其中漏电保护装置可以通过检测电路中的漏电流来实现漏电保护。
三、零序电流互感器在漏电断路器中的作用零序电流互感器在漏电断路器中起着重要的作用。
它可以实时地检测电路中的零序电流，并将其转化为可供漏电保护装置使用的信号。
具体而言，零序电流互感器通过将电网中的零序电流感应到其二次线圈中，产生与零序电流成正比的二次电流信号。
这个二次电流信号通过互感器的外部接口被输入到漏电保护装置中，用于检测电路的漏电情况。
漏电保护装置在接收到来自零序电流互感器的二次电流信号后，会进行比对和分析。
一旦检测到电路中存在漏电流，漏电保护装置将迅速中断电路，以保护人身安全和电器设备。
四、零序电流互感器的工作原理零序电流互感器的工作原理基于法拉第电磁感应定律。
通过在电网中的三相导线之间布置互感线圈，当电网中存在零序电流时，这些互感线圈就能感应到零序电流的存在。
互感线圈中的一次侧和二次侧通过铁心进行磁耦合，当一次侧感应到零序电流时，会在二次侧产生与之成正比的二次电流。
五、零序电流互感器的特点和优势1.高精度：零序电流互感器能够对电网中的微弱零序电流进行精确测量，能够准确地检测到电路中的漏电流。
2.安全可靠：零序电流互感器能够迅速感应到电网中的零序电流，使漏电保护装置能够及时切断电路，防止漏电导致的安全事故。
零序电流互感器的作用
→KP2转换→KO回路开路。起到过载跳闸后的闭锁作用。
重新送电必须处理故障后按“上/复位”或“下/复位”按 钮（或切断上一级电源重新送电）解除闭锁后方可重新 合闸。
在断路器处于分闸状态时负载线路绝缘电阻下降到绝 缘值以下时漏电闭锁保护瞬时动作，出口继电器触点KP 转换同样使YR吸合YV、KC断电，并断开KO线圈回路， 起漏电闭锁保护作用。
1）合闸
按合闸按钮1SB，中间继电器KO有电吸合。
吸合回路36V一端→4FU熔断器→KT2（处于闭合状态） →300ms延时接点（处于闭合状态）→1SB已闭合 →KT1延时接点（闭合状态）→KO线圈→KP2闭合状态 →36V另一端。
KO3断开切断漏电闭锁绝缘检测回路； KO1、KO2闭合合闸线圈YO有电吸合QF断路器合闸
40V 4.短路保护动作时间：<100毫秒。
5.漏电保护： ①．经1KΩ电阻漏电动作时间：分支开关时 ≤50毫秒（无延时）；200～400毫秒（有延时）； 此值可调。
②．在电网每相对地电容不大于1uf，配电分 支每相对地电容不大于0.3 uf时，漏电 电阻在 20KΩ（1400V）、11KΩ（660V）以下能可靠地 实现选择性漏电保护和后备保护。在1 KΩ 漏电 时能保证有选择性地实现30豪安秒的安全保护指 标。
7．通讯功能 保护器分别配有带隔离RS一485／RD一 232标准并带通讯接口，通讯方式可用通讯 电缆线。须此功能，请与厂家直接联系。
三、保护特性 1、反时限过载保护特性：
过载倍数 1.05 1.2 1.5 2.0 4.0 6.0
动作时间 2h不动作 0.2～1 h 90～1 80 s 45～90s 1 4～45 s 8～14 s
零序互感器在10kv配电中作用和常见故障及解决方案
娃蔓姿。
艮零序互感器在10IⅣ配电中作用和常见故障及解决方案孙建军(上汽依维柯红岩商用车有限公司，重庆市40l122)睛要]零序互感器在10l(V配电中起着重要的作用，但是，也会出现一些常见的故障。
本文结合笔者的实际工作经验，探讨了零序互感器在1O研配电中作用和常见故障及解决方案。
[关键词]零序互感器；10K v配电；作用；常见故障；解决方案在10K V配电中，为了使发生单相接地时的监测零序电流的灵敏度得到提高，变电站、开关站的1O kV线路零序保护装置通常情况下选择外附零序电流互感器的方式。
由于以前很少使用零序电流互感器，因此零序互感器在1O K V配电中容易出现许多常见的故障，有时甚至造成零序保护装置在发生接地故障时拒动和保护越级的问题。
本文结合实际情况，探讨了零序互感器在10K V配电中作用和常见故障及解决方案。
1零序互感器概述零序互感器是单匝穿心式电流互感器，也可以将它称为零序电流互感器。
通常情况下，零序互感器和小电流接地选线装置、微机消谐装置等电力保护设备配套使用。
在系统正常运行及相间短路时，一次侧三相电流之和是零，在二次线圈中仅仅包含由于导线排列不对称产生的不平衡电流，如果出现单相接地故障，零序电流反映至二次侧流入各种测量、保护装置，能够在各种监测和选线中使用。
2零序互感器在1O K V配电中的作用在变电站内，对于线路故障，1O K V系统常采用零序保护装置进行监测。
零序电流互感器通过利用单相接地故障线路的零序电流值相对于非故障电路大的特点，使用电流互感器取出零序电流信号，从而保证继电器动作，达到有选择性的跳闸或发出信号的目的。
在10kV配电线路上，由于受到各种原因的影响，经常发生线路接地现象。
虽然单相接地故障能够短时带接地运行，但是，由于当一相接地时，另外的两相对地电压都有所升高，升高为线电压，威胁到线路设备绝缘，并且间歇性的电弧非常容易在电网中导致过电压的产生，引起第二接也点的产生，最终造成相问短路的事故发生，所以，应该在短时间内快速将故障点找出，并目进行排除。
零序电流互感器的作用与原理 (图文) 民熔
零序电流互感器的作用、原理零序互感器一般指零序电流互感器电力行业使用的物品。
零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
民熔 LXK-φ120电缆型零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流保护具体应用可在三相线路上各装一个电流互感器（CT），或让三相导线一起穿过一零序CT，也可在中性线N上安装一个零序CT，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=Io当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），Io=0；当线路上所接的三相负荷不平衡，则Io=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
零序电流保护一般适用于TN接地系统。
对于TN-C系统，ID回路阻抗包括相线阻抗Z1、PE线阻抗ZPE和接触阻抗ZF，即ZS=Z1+ZPE+ZF；对于TN-C系统，ID 回路阻抗包括相线阻抗Z1、笔线阻抗zpen和接触电阻ZF，即ZS=Z1+zpen+ZF；对于TN-C-S系统，ID回路阻抗包括相线阻抗Z1，笔线阻抗zpenPE线阻抗ZPE和接触电阻ZF，即ZS=Z1+zpen+ZPE+ZF，产生单相接地故障电流id=220/ZS，明显大于三相无故障不平衡电流。
只要设置合适，就可以检测出接地故障时的零序电流，切断故障电路。
但对于it系统，一般应用于对供电可靠性要求较高的工矿企业，不需要立即切断供电回路进行单相接地，而是需要发出绝缘损坏监测信号来维持供电一段时间。
单相接地时，流过故障线路的零序电流是整个系统无故障时的电容电流之和，因此很容易检测出接地故障电流。
因此，零序电流保护装置可用于监测相对第一次接地故障。
10kV开关柜基础知识培训
开关柜维护与检修
• 检修与维护 • 除对断路器柜的维护项目外，还应对熔断器及其接触面和二次回路进行维护和检修 • 电压互感器柜的检修和维护 • 除对断路器柜的维护项目外，还应对熔断器及其接触面和二次回路进行维护和检修 • 清扫 • 开关柜应定期进行清扫，以保持绝缘件、导电件表面的清洁。清扫应在开关柜一、二次
保护跳闸压板：退出后，当负荷设备出现故障时，综保装置只会发出报警信号，但不会使
断路器跳闸。停送电操作中一般不需要变动，正常运行中应保持投入状态。：退出后， 当负荷设备出现故障时，综保装置只会发出报警信号，但不 会使断路器跳闸。停送电操作中一般不需要变动，正常运行 中应保持投入状态。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
开关柜联锁
开关柜联锁包括机械联锁，电气联锁。开关柜设有完善的联锁结构，以保证操作本身的正确 和操作者的人身安全。 （一）手车位置与断路器（组合电器）的联锁 1、只有当手车上的断路器（组合电器）处于分闸状态时，手车底盘车内阻止手车移动的联锁才 能解锁，手车才能离开断开位置／试验位置或工作位置。 2、只有当手车锁定在断开位置／试验位置或工作位置时，手车上的电气控制回路才能接通，同 时手车底盘车内阻止断路器（组合电器）合闸的联锁才能解锁，断路器（组合电器）才能合闸。 3、 当手车处于中间位置时，断路器（组合电器）的电气合闸回路和合闸机械传动系统均被闭 锁，断路器（组合电器）不能合闸。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
零序电流互感器的作用
零序电流互感器的作用零序电流互感器（Zero Sequence Current Transformer，简称ZSCT）是一种用来测量电力系统中的零序电流的传感器。
在电力系统中，正常情况下，三相电流的矢量和应该为零。
然而，由于非对称故障、电力设备的故障或其他原因引起的电流不平衡或零序电流，可能会对电力系统造成损害。
因此，零序电流互感器起着重要的作用，它能提供关于零序电流的精确测量数据，以便发现潜在的故障，并采取适当的措施来确保电力系统的安全运行。
1.检测故障：零序电流互感器能够监测和测量电力系统中的零序电流。
零序电流是电源中的非对称故障的指示器，它可能是由隔离故障、短路故障、接地故障等引起的。
通过及时检测和测量零序电流，可以快速识别故障的位置和类型，并及时采取措施进行修复，以减少停电时间并确保电力系统的正常运行。
2.保护设备：电力系统中的电气设备通常需要保护，以避免过载、短路和地面故障等情况。
零序电流互感器可用于监测和测量不同设备中的零序电流，并在发生故障时触发保护装置，以便通过断开电源或采取其他措施保护设备免受损坏。
3.地线保护：零序电流互感器可用于地线保护系统。
在地面故障发生时，电力系统中的零序电流将增加，并流经接地电阻。
零序电流互感器可以检测到这种电流变化，并通过与保护装置相连，使系统脱离，以便保护人员免受电击的危险。
4.监测系统状态：零序电流互感器还可以用于监测电力系统的状态，并提供关于系统负荷、电源分布以及系统的运行情况等信息。
这些数据可以用于系统优化、故障诊断、能源管理和预测等用途。
5.功率控制：零序电流互感器可以用于电力系统的功率控制。
通过测量零序电流，可以实时监测系统的功率因数，并根据需要调整电力传输和分配，以提高系统的效率和稳定性。
综上所述，零序电流互感器在电力系统中起着至关重要的作用。
它能够检测、测量和监测电力系统中的零序电流，保护设备免受故障和损坏，并提供关于系统状态和功率控制的有用信息。
零序电流互感器的作用及其原理
零序电流互感器的作用及其原理电力系统是现代社会不可或缺的基础设施之一，而安全牢靠的运行是保障电力系统稳定运行的关键。
在电力系统中，不但要考虑正序电流的传输和调配，还需要关注零序电流的产生和监测。
零序电流互感器作为一种紧要的测量设备，饰演着关键角色，用于检测和监控电力系统中的零序电流。
首先，让我们来了解一下零序电流是什么。
在三相电力系统中，正常情况下，三相电流是平衡的，即三相电流大小相等且相位差120度，这被称为正序电流。
然而，由于诸如负载非线性、设备故障、地面故障等原因，电力系统中可能会显现零序电流。
零序电流是指三相电流中相位相同、大小相等的部分，其频率通常为零序电压的3倍。
那么，为什么我们需要监测和检测零序电流呢？这是由于零序电流可能引发电力系统的一系列问题，如设备过热、损坏甚至引发火灾等。
因此，通过适时检测和监测零序电流，可以防备潜在的故障和安全风险，保证电力系统运行的稳定性和安全性。
而零序电流互感器就是用来实现对零序电流的测量和监测的关键设备之一、其工作原理基于电场感应和互感现象。
零序电流互感器一般由一个低压线圈和一个高压线圈构成，并将电流传感器的原理应用于测量零序电流。
当系统中存在零序电流时，通过所测的电压信号和互感传感器的设计参数，可以计算出零序电流的大小。
实在地，高压线圈将系统中的电流进行变压放大，将其转换为可以测量的低压信号。
而低压线圈则通过感应互感作用，将高压信号转换为与输入电流成正比的低压信号。
为了确保测量的精准性和稳定性，零序电流互感器的设计需要考虑多个因素，如线圈的绝缘料子、线圈匝数、比值误差、相位误差等。
合理的设计和精准明确的制造工艺能够提高测量的精度和牢靠性。
零序电流互感器在实际应用中具有广泛的用途。
其重要作用可以总结为以下几点：1、零序电流监测：通过测量零序电流，可以适时把握电力系统中零序电流的变更情况，帮助运维人员判定系统是否存在故障，并实行相应的维护和修理和保护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
键词:开关柜;互感器;开关
零序电流互感器在开关柜中的作用，是作为零序保护的测量元件，当线路短路或接地时，就会出现零序电流，零序电流互感器会把线路中的零序电流感应过来，并把感应到的零序电流送进零序电流保护装置，零序电流保护装置就会根据零序电流互感器送来的电流作出判断，将开关柜里的断路器跳闸，保证线路的安全。
隔离开关主要用来将开关柜中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路
关键词：开关柜；互感器；电缆
1 安装存问题
(1) 零序电流互感器应装开关柜底板上面，应有可靠支架固定。
但有些厂家或施工单位将零序电流互感器安装开关柜底板下面支架上，更有甚者将零序电流互感器捆绑
电缆上，这违背了开关柜全封闭原则，既不安全，防尘，更不防小动物，留下很多隐患。
(2) 电缆终端头穿过外附零序电流互感器后，电缆金属屏蔽接线与外附零序电流互感器相对位置不正确。
《北京区电气工程安装规程》规定：三芯电力电缆终端处金
属护层必须接良好；塑料电缆每相铜屏蔽和钢铠应锡焊接线(油浸纸绝缘电缆铅包和铠装应焊接线)，电缆零序电流互感器时，电缆金属护层和接线应对绝缘，电缆接点(电缆接线与电缆金属屏蔽焊点)互感器以下时，接线应直接接(见图1)；接点互感器以上时，接线应穿过互感器接(见图2)，接线必须接开关柜内专用接铜排上，接线须采用铜绞线或镀锡铜编织线，接线截面必须符合规程要求。
检查中发现有些电缆接线该穿零序电流互感器时未穿，一些不该穿零序电流互感器反倒穿了，造成事故接零序保护不能正确动作。
(3) 电缆终端头做比较大，造成电流互感器磁路不闭合。
目前常用10 kV电力电缆为三芯交联聚乙稀电缆，截面多为240 mm2、300 mm2，电缆外径较粗再加上三芯手套附加热溶密封胶就更粗，零序电流互感器套不上去，施工中就拆开零序电流互感器接口，电缆套过来了，接口却忘记恢复；有恢复了，但接口恢复不严；更有终端头三芯分开处比零序电流互感器内径粗又正好卡零序电流互感器中间使零序电流互感器接口无法恢复闭合，造成零序电流互感器磁路不闭合，无法正常工作。
(4) 零序电流互感器二次连片电缆施工中被打开，工作完结后未及时恢复，造成电流互感器二次线圈开路。
(5) 电缆金属护层接线接端未焊接接线端子，也未接开关柜内设置接铜排上，随便搭接开关柜体螺栓上。
2 正确施工方法
10 kV线路零序保护装置采用外附零序电流互感器，设计施工中应注意:
(1) 应保证选用零序电流互感器内径大于电缆终端头外径；
(2) 施工中尽量不要拆动零序电流互感器，如必须拆动，工作完结必须恢复原状；
(3) 接线须采用铜绞线或镀锡铜编织线，接线截面不应小于25 mm2，接端部要焊接接线端子，并正确处理接线与零序电流互感器相对位置，接线必须安装接铜排上；
(4) 通电前要对零序保护系统进行整定，确保保护工作正常。
10 kV中性点经低电阻接地系统在全国大城市电网上普遍采用。
变电站、开闭站10 kV线路零序保护装置采用外附零序电流互感器方式使用越来越多，由于过去零序电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。
1 安装存在的问题
(1) 零序电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将零序电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
(2) 电缆终端头穿过外附零序电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器的相对位置不正确。
根据《北京地区电气工程安装规程》规定：三芯电力电缆终端处的金属护层必须接地良好；塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地(见图1)；接地点在互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。
在检查中发现有些电缆接地线该穿零序电流互感器时未穿，一些不该穿零序电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。
(3) 由于电缆终端头做得比较大，造成电流互感器磁路不闭合。
目前常用的10 kV电力电缆为三芯交联聚乙稀电缆，截面多为240 mm2、300 mm2，电缆外径较粗再加上三芯手套附加的热溶密封胶就更粗，零序电流互感器套不上去，施工中就拆开零序电流互感器接口，电缆套过来了，接口却忘记恢复；有的恢复了，但接口恢复不严；更有的终端头三芯分开处比零序电流互感器内径粗又正好卡在零序电流互感器中间使零序电流互感器接口无法恢复闭合，造成零序电流互感器磁路不闭合，无法正常工作。
(4) 零序电流互感器二次连片在电缆施工中被打开，工作完结后未及时恢复，造成电流互感器二次线圈开路。
(5) 电缆金属护层接地线的接地端未焊接接线端子，也未接在开关柜内设置的接地铜排上，而是随便搭接在开关柜体螺栓上。
2 正确施工方法
10 kV线路零序保护装置采用外附零序电流互感器，在设计施工中应注意:
(1) 应保证选用零序电流互感器内径大于电缆终端头外径；
(2) 施工中尽量不要拆动零序电流互感器，如必须拆动，工作完结必须恢复原状；
(3) 接地线须采用铜绞线或镀锡铜编织线，接地线的截面不应小于25 mm2，接地端部要焊接接线端子，并正确处理接地线与零序电流互感器的相对位置，接地线必须安装在接地铜排上；
(4) 通电前要对零序保护系统进行整定，确保保护工作正常。
