电流继电器
电流继电器动作电流的调整方法
电流继电器动作电流的调整方法电流继电器动作电流的调整方法，这话一说，很多人可能会皱眉头，心里想着：这又是个啥东西啊？电流继电器就像个聪明的小助手，负责保护我们的电器设备，确保它们不被过多的电流“虐待”。
如何调整它的动作电流呢？今天就来轻松聊聊。
得了解一下电流继电器的基本原理。
它其实是通过电流的变化来动作的。
当电流过大时，它就会“嗖”一下跳闸，像个大力士把电器保护起来。
这就好比你在吃饭时，突然发现盘子里的菜太多，赶紧把多余的放到别人碗里，免得撑坏了自己。
所以，调整动作电流的目的，就是找到一个合适的“量”，让它既能保护设备，又不至于过于敏感，造成频繁的跳闸。
说到调整，首先得看看继电器上有没有调节螺丝，通常这个小家伙上面会有个旋钮，像调音台似的，你可以轻轻转动。
这个时候，心里千万别着急，慢慢来，给自己点时间。
你可以先把当前的设定记录下来，以免调得太过火，最后反而把设备搞得不堪重负。
比如，有些小电器对电流的要求很严格，而有些则相对宽松，像是一个偏爱清淡的朋友和一个爱吃辣的家伙，调得不合适，双方都不开心。
调节的时候，最好手边准备个万用表。
这个小工具能帮助你实时监测电流的变化，就像你在调试音乐时，耳朵要时刻关注音量一样。
如果你不小心把动作电流调得过低，那可就麻烦了。
因为这时候，电流一旦稍微上升，继电器就会像敏感的炸药一样，啪啪一声跳闸，把一切都搞得灰飞烟灭。
所以，稳住，稳住，记得量力而行。
另一个小技巧就是逐步调节，千万别一次性转得太多。
就像烹饪时加盐，不是一下子就把整瓶倒下去，而是慢慢加，边尝边调。
调到合适的动作电流，继电器就能轻松应对各种电流波动，既能保护设备，也能省心省力。
你会发现，保持设备运行的稳定，真是让人感觉舒心。
然后，要定期检查和维护继电器。
别让它一直待在“隐形”的角落，年久失修可不行。
这就像我们的人体，定期体检才能保证一切正常。
每隔一段时间，就把继电器拿出来，看看它的状态如何，有没有磨损、老化的迹象。
电流继电器的作用和使用特点
电流继电器的作用和使用特点电流继电器是用以反应线路中电流变化状态的继电器。
线圈串接在被测量的电路中，所反映的是电流的变化。
为不影响线路的正常工作，电流线圈应阻抗小，导线较粗，匝数少，能通过大电流，这是电流继电器的本质特征。
随着使用场合和用途的不同，电流继电器分欠(零)电流继电器和过电流继电器。
因无需开断大电流电路，故触头均采纳无灭弧装置的桥式触头。
磁路系统由硅钢片叠成，在铁芯上绕有线圈。
欠(零)电流继电器和过电流继电器区分在于它们对电流的数量反应不同。
欠(零)电流继电器是在正常工作时动作，一旦电流低于某一整定电流时，欠电流继电器将释放，触头复位。
过电流继电器则是当线圈通以额定电流时，它所产生的电磁吸力不足以克服反作用弹簧的反弹力，触头不动作，只有当通过线圈的电流超过整定值后，电磁吸力大于反作用弹簧拉力，铁芯吸引衔铁使触头动作。
这适用于作过电流爱护。
调整反作用弹簧力的大小，可以整定继电器的动作电流值。
在选用过电流继电器的爱护中，对于小容量直流电动机和绕线式异步电动机的线圈的额定电流一般可按电动机长期工作的额定电流来选择；对于频繁起动的电动机，考虑到起动电流在继电器中的发热效应，继电器的额定电流应选大一级。
依据欠(零)电流继电器和过电流继电器的动作条件可知：欠(零)电流继电器属于长期工作的电器，故应考虑其振动和噪音，应在铁芯中装有短路环，而过电流继电器属于短时工作的电器不需装短路环。
有的过电流继电器带有手动复位机构。
当过电流时，继电器动作，衔铁动作。
衔铁动作后，即使线圈电流减小到零，衔铁也不会返回。
只有当操作人员检查故障并处理后，采纳手动复位，松掉锁扣机构，这时衔铁才会在复位弹簧作用下返回原位，从而避开重复过电流事故的发生。

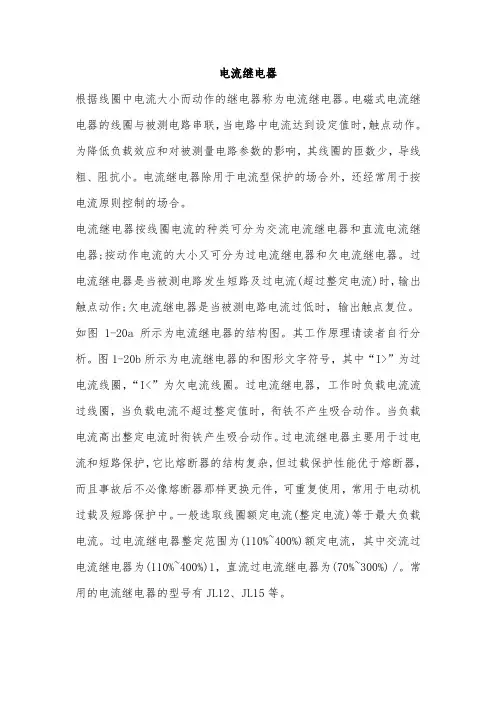

电流继电器
电流继电器根据线圈中电流大小而动作的继电器称为电流继电器。
电磁式电流继电器的线圈与被测电路串联，当电路中电流达到设定值时，触点动作。
为降低负载效应和对被测量电路参数的影响，其线圈的匝数少，导线粗、阻抗小。
电流继电器除用于电流型保护的场合外，还经常用于按电流原则控制的场合。
电流继电器按线圈电流的种类可分为交流电流继电器和直流电流继电器;按动作电流的大小又可分为过电流继电器和欠电流继电器。
过电流继电器是当被测电路发生短路及过电流(超过整定电流)时，输出触点动作;欠电流继电器是当被测电路电流过低时，输出触点复位。
如图 1-20a所示为电流继电器的结构图。
其工作原理请读者自行分析。
图1-20b所示为电流继电器的和图形文字符号，其中“I>”为过电流线圈，“I<”为欠电流线圈。
过电流继电器，工作时负载电流流过线圈，当负载电流不超过整定值时，衔铁不产生吸合动作。
当负载电流高出整定电流时衔铁产生吸合动作。
过电流继电器主要用于过电流和短路保护，它比熔断器的结构复杂，但过载保护性能优于熔断器，而且事故后不必像熔断器那样更换元件，可重复使用，常用于电动机过载及短路保护中。
一般选取线圈额定电流(整定电流)等于最大负载电流。
过电流继电器整定范围为(110%~400%)额定电流，其中交流过电流继电器为(110%~400%)1，直流过电流继电器为(70%~300%) /。
常用的电流继电器的型号有JL12、JL15等。
欠电流继电器，当线圈电流达到或大于动作电流值时，衔铁吸合动作;当线圈电流低于动作电流值时衔铁立即释放。
正常工作时，由于负载电流大于线圈动作电流，衔铁处于吸合状态。
当电路的负载电流降至线圈释放电流值以下时，衔铁释放，所以欠电流继电器的动作电流为释放电流而不是吸合电流。
欠电流继电器动作电流整定范围是:吸合电流为30%~50%1、，释放电流为10%~20%/。
欠电流继电器用于欠电流保护或控制，如直流电动机励磁绕组的弱磁保护、电磁吸盘中的欠电流保护、绕线式异步电动机起动时电阻的切换控制等。
电流继电器的正确接线方法
电流继电器的正确接线方法
嘿，电流继电器那玩意儿，你知道咋接线不？其实超简单！先把电源线接好，就像给手机充电一样，找准正负极可重要啦！然后把负载线接上，这就好比给小火车铺轨道，得铺得稳稳当当。
接线的时候可得小心哦！要是接错了，那可就糟糕啦！就像搭错了积木，整个结构都可能垮掉。
所以一定要仔细核对线路，确保每一根线都接在正确的位置。
这不仅关乎安全，还关系到系统的稳定性呢！要是不稳定，那可就像坐过山车一样，让人心里七上八下的。
电流继电器的应用场景那可多了去啦！在工业生产中，它就像一个忠诚的卫士，时刻守护着设备的安全。
在家庭电路中，也能发挥大作用，就像一个贴心的小管家，保障着我们的用电安全。
它的优势也很明显呀！反应迅速，就像猎豹一样，一旦发现电流异常，立刻行动。
而且精度高，就像狙击手一样，准确无误地切断故障电路。
给你讲个实际案例吧！有一次，一个工厂的设备突然出现故障，电流急剧上升。
幸好有电流继电器，它瞬间动作，切断了电源，避免了一场严重的事故。
这效果，简直杠杠的！要是没有它，那后果可不堪设想啊！
电流继电器就是这么厉害！接线简单，安全稳定，应用广泛，优势明
显。
你还等啥呢？赶紧用起来吧！。
电流继电器的工作原理
电流继电器的工作原理嘿，咱今儿来聊聊电流继电器的工作原理哈。
电流继电器啊，就像是电路世界里的一个聪明小卫士。
你可以把它想象成一个特别机警的守卫，时刻盯着电流这个“捣蛋鬼”呢。
当电流正常流动的时候，它就安安静静地在那，不声不响，可一旦电流出现了异常，比如说突然变大啦，超出了设定的范围，这时候，这个小卫士可就不干啦！它会立刻行动起来。
就好像你家里养了只小狗，平时乖乖的，可一旦有陌生人靠近，它就汪汪叫个不停。
电流继电器也是这样，它能敏锐地察觉到电流的变化，然后迅速做出反应。
它的工作原理呢，其实并不复杂。
里面有一些精巧的结构和部件，就像是小卫士的眼睛、耳朵和手脚一样。
这些部件能够感知电流的大小和变化，然后根据设定好的规则来决定要不要采取行动。
比如说，有的电流继电器是当电流超过一定值的时候就会动作，有的呢则是在电流低于某个值的时候有反应。
这就像是不同性格的守卫，有的对大动静敏感，有的则更关注那些小动静。
你想想看，如果没有电流继电器，那电路不就乱套啦？电流可能会像脱缰的野马一样，到处乱跑，搞出一堆问题来。
但是有了它，就等于给电路上了一道保险，让我们用电的时候更放心、更安全。
电流继电器在很多地方都大显身手呢。
像那些大型的电气设备、电力系统里，都少不了它的身影。
它就像一个默默守护的英雄，不声不响地为我们的生活和工作保驾护航。
咱平时用的好多电器里面可能都有电流继电器呢，只是我们不知道罢了。
它在背后默默地工作着，确保我们的电器能正常运行，不会出什么岔子。
所以说啊，可别小看了这个小小的电流继电器，它的作用可大着呢！它就像是电路世界里的无名英雄，虽然不显眼，但却至关重要。
下次你再看到那些电器设备的时候，说不定就能想到里面有个小小的电流继电器在努力工作呢！这多有意思呀，不是吗？总之，电流继电器真的是个很了不起的东西，它让我们的用电生活更加安全、可靠。
电流继电器的电路符号
电流继电器的电路符号1. 介绍电流继电器电流继电器是一种控制高电流的开关设备，它通过小电流控制大电流，常用于工业自动化系统中。
在现代工业领域中，电流继电器被广泛应用于各种控制系统中，例如发电机保护、变压器保护、机械设备控制等。
2. 电路符号在图纸和图表中，为了方便表示和识别不同的元件和设备，人们使用了一系列标准化的符号。
对于电流继电器而言，也有特定的符号来表示它在电路中的位置和功能。
2.1 基本符号下面是一个基本的电流继电器符号：该符号由一个矩形框表示，框内有两条平行线表示触点。
触点上方有一个弯曲向上的箭头表示线圈（coil），线圈是用来产生磁场以控制触点闭合或断开的部分。
2.2 扩展符号除了基本符号外，还存在一些扩展符号来表示电流继电器的特定功能。
以下是一些常见的扩展符号：•双触点：有时候一个电流继电器会有两个触点，这种情况下可以使用双线表示。
例如，一个双触点的电流继电器可以用下面的符号表示：•通常闭合（Normally Closed）：有些电流继电器在未被激活时是闭合状态，当线圈被激活时才断开。
这种情况下可以使用一个斜线和字母“C” 来表示。
例如，一个通常闭合的电流继电器可以用下面的符号表示：•通常断开（Normally Open）：与通常闭合相反，有些电流继电器在未被激活时是断开状态，当线圈被激活时才闭合。
这种情况下可以使用一个斜线和字母“O” 来表示。
例如，一个通常断开的电流继电器可以用下面的符号表示：•双刀双掷（Double Throw）：有时候一个电流继电器可以同时控制两个电路，这种情况下可以使用一个符号来表示。
例如，一个双刀双掷的电流继电器可以用下面的符号表示：3. 总结电流继电器是一种重要的控制设备，在各种工业自动化系统中起到关键作用。
为了方便标识和识别不同的元件和设备，人们使用了标准化的符号来表示电流继电器在电路中的位置和功能。
基本符号由一个矩形框和两条平行线组成，表示触点和线圈。
电流继电器其用途、结构和动作原理
电流继电器其用途、结构和动作原理
电流继电器是在继电保护装置中,用以进行电流测量,即当电流达到整定值时动作,从而发出信号或给出跳闸指令的基本测量元件。
电流继电器按工作电流不同分为交流电流继电器和直流电流继电器,按其作用不同又分为过电流继电器和欠电流继电器它们的线圈串在主电路中,在主电路中的电流高于容许值时动作的称为过电流继电器,低于容许值时动作的称为欠电流继电器。
过电流继电器用于电动机或电路的过载或短路保护。
欠电流继电器可用于他励直流电动机等的失磁保护。
当他励直流电动机轻载运行时,一且励磁电流过低或消失时,电动机就会发生高速“飞车”故障,容易造成事故,避免的方法是在励磁回路中串联个欠电流继电器,当励磁电流减小到小于允许值时,继电器动作,切除电动机电源,实现对电动机的失磁保护。
些过电流继电器与欠电流继电器的结构和动作原理相似。
下面仅简述过电流继电器。
常用的过电流继电器有JT4、JL12及JL14系列产品而JT4、J①14系列等交直流两用(仅在铁心上有所区别)。
JT4系列过电流继电器的外形结构和动作原理如图5-8所示。
JT4系列过电流继电器由线圈、圆柱静铁心、衔铁、触头系统
及反作用弹簧等组成。
其动作原理如图b所示。
电流线圈串联在
电路中,当通过电流线圈的电流为负载电路的额定值时,它所产
生的电磁吸力不足以克服反作用弹簧力,继电器不动作,常闭触
头仍保持闭合状态,只有当通过线圈的电流超过整定值后,电磁
吸力大于反作用弹簧拉力,继电器动作、铁心吸引衔铁使常闭触头断开,切断控制回路,从而保护了负载回路。
调节反作用弹簧力,可整定继电器的动作电流值。
电流继电器特性实验
&实验一电流继电器特性实验一、实验目的1.了解电流继电器的结构。
2.熟悉电流继电器的构成原理。
3.学会调整、测量电流继电器的动作值、返回值和计算返回系数。
4.测量电流继电器的基本特性。
二、实验内容实验电路原理图如图2-2所示：图2-2 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。
（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。
（5）重复步骤（2）至（4），测三组数据。
（6）实验完成后，使调压器输出为0V，断开所有电源开关。
（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。
（8）计算整定值的误差、变差及返回系数。
误差＝［动作最小值－整定值]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100% 返回系数＝返回平均值／动作平均值表2-1 电流继电器动作值、返回值测试实验数据记录表三、实验报告要求1.详细说明实验内容和实验步骤2.认真整理实验记录3.比较各项的实验数据，分析其产生的原因四、思考题1.如何调整电流继电器的返回系数？2.电流继电器的动作电流与哪些因素有关？实验二电压继电器特性实验一、实验目的1.了解电压继电器的结构。
2.熟悉电压继电器的构成原理。
3.学会调整、测量电压继电器的动作值、返回值和计算返回系数。
4.测量电压继电器的基本特性。
二、实验内容低电压继电器动作值测试实验电路原理图如下图2-4所示：图2-4 低电压继电器动作值测试实验电路原理图实验步骤如下：（1）按图接线，检查线路无误后，将低电压继电器的动作值整定为60V，使调压器的输出电压为0V，合上三相电源开关和单相电源开关及直流电源开关（对应指示灯亮），这时动作信号灯XD1亮。
电流继电器
电流继电器电流继电器是一种电气开关设备，被广泛应用于各种电动设备中。
它通过控制电流的流动来实现对电路的开关操作，具有可靠性高、寿命长、响应速度快等优点。
本文将探讨电流继电器的原理、分类、工作特点及应用领域。
电流继电器的原理基于电磁感应，当通过继电器线圈中的电流发生变化时，会产生磁场，进而使得线圈中的铁芯产生磁化。
这个磁化过程会对线圈磁场周围的金属片产生吸引力，使金属片产生位移。
当金属片位移到一定位置时，就会触发电流继电器内部的开关机构，从而实现对电路的开关操作。
根据其工作原理和结构特点，电流继电器可以分为电磁式继电器、固态继电器和热继电器等几种类型。
其中，电磁式继电器是最常见的一种类型，它采用了电磁铁和机械开关的组合，可以承受较大电流和电压。
固态继电器则是一种靠光电耦合器和半导体开关实现的继电器，具有体积小、响应速度快等特点。
而热继电器则是基于热效应原理工作的一种继电器，主要用于保护电路免受过载和短路的损害。
不同类型的电流继电器在应用领域上也有所差异。
电磁式继电器广泛应用于家电、电机、电动机控制等领域，如冰箱、洗衣机、空调等家用电器中常见的压缩机保护器就是一种电磁式继电器。
固态继电器则适用于需要快速开关操作和对触点无要求的场合，如自动化设备、计算机等。
热继电器主要用于电气设备的短路和过负荷保护，在电力系统和低压电力配电中得到广泛应用。
除了以上提到的应用领域，电流继电器在电路保护、自动控制、信号传输和电气设备安全等方面也发挥着重要的作用。
它可以实现对电路的远程控制和保护，保证设备的正常工作和安全运行。
同时，电流继电器还可以用于电能质量监测、分布式发电系统和电动汽车充电桩等领域，为电力系统的可靠性和稳定性提供保障。
总之，电流继电器作为一种重要的电气开关设备，广泛应用于各个领域。
它通过控制电流的流动来实现对电路的开关操作，具有可靠性高、寿命长、响应速度快等优点。
不同类型的电流继电器适用于不同的场合，满足了不同领域的需求。
电流继电器
电流继电器
电流继电器反映的是电流信号。
在使用时电流继电器的线圈和负载串联，其线圈匝数少而线径粗。
这样，线圈上的压降很小，不会影响负载电路的电流，而导线粗电流大仍可获得需要的磁势。
常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器在电路正常工作时，继电器线圈流过负载额定电流，衔铁吸合动作；当电路电流减小到某一整定值（0.3～0.65I N）以下时，衔铁释放，带动触头复原。
欠电流继电器在电路中起欠电流保护作用，常用其常开触头进行保护。
当继电器欠电流释放时，常开触点断开控制电路。
直流电动机的励磁电流过小会使电动机超速，甚至“飞车”，可以使用直流欠电流继电器进行保护。
而交流电路不需欠电流保护，所以无交流欠电流继电器。
直流欠电流继电器的吸合电流I o=（0.3～0.65）I N，释放电流I r=（0.1～0.2）I N。
过电流继电器在电路正常工作时，通过线圈的电流为额定值，它所产生的电磁力不足以克服反作用弹簧力，过电流继电器不动作；当电路中电流超过某一整定值时，电磁吸力大于反作用弹簧力，衔铁吸合动作，使常闭触点断开，切断控制回路，对电路起过电流保护作用。
过电流继电器主要用作电动机的短路保护，通常把动作电流整定在启动电流的1.1～1.3倍。
过电流继电器常用于桥式起重机电路中。
常
用产品为JT4、JL12及JL14等系列。
下图所示为电流继电器的图形、文字符号。
电流继电器工作原理电路图
电流继电器工作原理电路图电流继电器是一种控制电流大小的电气设备，通常用于电路保护或开关控制。
它通过控制电磁铁的通断来实现对电路的控制。
接下来将介绍电流继电器的工作原理和示意电路图。
电流继电器的工作原理电流继电器的核心部件是电磁铁，当通过电流的流过时，电磁铁将受到激励，并使控制簧片（通常为触点）闭合或打开，从而实现对电路的控制。
具体工作原理如下：1.电磁铁：当通过电流时，电磁铁产生磁场，使得控制簧片闭合或打开。
2.控制簧片：控制簧片一端与触点接触，另一端与电磁铁相连。
当电磁铁受到激励时，控制簧片会受力，从而打开或闭合触点。
3.触点：触点是连接到电路中的导线，通过控制簧片的打开或闭合，实现对电路的控制。
电流继电器的示意电路图下面是电流继电器的简化电路图，用以清晰展示电流继电器的连接方式和工作原理。
+------------------+| Load |+---------+--------+||+---> control coil (electromagnet)|+-------+--------+| || Power Supply +--->| |+----------------+在示意电路图中，电流继电器的原电路包括： - 电源：用于提供电流给电流继电器的控制簧片和触点。
- 负载：通过电流继电器进行控制的设备。
- 控制线圈（电磁铁）：通过控制线圈，控制簧片与触点的闭合和断开。
总结电流继电器是一种重要的电气设备，通过对控制线圈的通断控制，实现对电路的开关控制。
该设备在各种电路中都有广泛的应用，帮助保护和控制电路的正常运行。
通过本文介绍的工作原理和示意电路图，读者可以更好地理解电流继电器的基本工作原理和连接方式。
电磁型电流继电器和电压继电器的简写符号
电磁型电流继电器和电压继电器的简写符号在电气工程中，继电器是一种控制和保护电路的重要装置。
电磁型电流继电器和电压继电器作为继电器的两种主要类型，在电路中扮演着非常重要的角色。
它们的简写符号通常用于电路图中，用以表示其类型和功能。
在本文中，我将对电磁型电流继电器和电压继电器的简写符号进行全面评估，并根据其功能和原理，撰写有价值的文章。
一、电磁型电流继电器电磁型电流继电器是一种通过控制电磁线圈产生的磁场来实现电流开关功能的装置。
它在电路中起到了控制、保护和自动化的作用。
在电路中，电磁型电流继电器的简写符号通常以"CR"或"CTR"来表示。
其中，"C"代表"contactor"，即继电器的功能类型，"R"代表"relay"，即继电器本身的类型。
这种简写符号通常出现在电路图的图例中，用以表示电磁型电流继电器的位置和类型。
在电路图中，如果我们看到符号"CR"或"CTR"，就可以明确地知道这是一个电磁型电流继电器，而不是其他类型的继电器。
这种标识的使用有助于工程师们快速理解电路结构，提高工作效率。
二、电压继电器电压继电器是一种通过控制电压信号来实现开关功能的装置。
它在电路中同样扮演着重要的角色，用于控制和保护电路。
在电路中，电压继电器的简写符号通常以"VR"或"VTR"来表示。
其中，"V"代表"voltage"，即电压的意思，"R"同样代表"relay"，即继电器本身的类型。
同样地，电压继电器的简写符号在电路图中的使用，能够帮助工程师快速识别出电压继电器的位置和类型。
这种标识的使用有效地简化了电路图的理解，提高了维护和调试的效率。
三、结论通过本文对电磁型电流继电器和电压继电器的简写符号进行全面评估，我们不仅了解了它们在电路图中的标识方式，还深入理解了它们在电气工程中的重要作用。
电磁式电流继电器和电压继电器
图6-6 DL-10系列电磁式电流继电器的内部接线和图形符号 a)DL-11型 b)DL-12型 c)DL-13型 d)集中表示的图形符号 e)分开表示的图形符号
KA1-2—常闭（动断）触点 KA3-4—常开（动合）触点
过电流继电器线圈中使继电器动作的最小电流，称为继电器的动作电流用Iop 表示。
这种电流继电器的动作极为迅速，可认为是瞬时动作的，因此它是一种瞬时 继电器。
电磁式电压继电器的结构和原理，与上述电磁式电流继电器极为相似，只是 电压继电器的线圈为电压线圈，而且大多做成低电压（欠电压）继电器。低电压 继电器的动作电压Uop，为其电压线圈上加的使继电器动作的最高电压；而其返回 电压Ure，为其电压线圈上加的使继电器由动作状态返回到起始位置的最低电压。 低电压的返回系数 Kre Ure /Uop 1 ，其值越接近于1，说明继电器越灵敏，一般 为1.25。
电磁式电流继电器的动作电流有两种调节方法：（1）平滑调节，即拨动调节 转杆6（见图6-5）来改变弹簧9的反作用力矩。（2）级进调节，即利用线圈1的串 联或并联。当线圈由串联改为并联时，相当于线圈匝数减少一倍。由于继电器动 作所需的电磁力是一定的，即所需的磁动势（IN）是一定的，因此动作电流将增 大一倍。反之，当线圈由并联改为串联时，动作电流将减少一倍。
过电流继电器动作后，减小其线圈电流到一定值时，钢舌片在弹簧作用下返 回起始位置。
过电流继电器线圈中使继电器由动作状态返回到起始位置的最大电流，称为 继电器的返回电流用Ire表示。
即 继电器的返Kr回e 电IIorep 流与动作电流的比值，称为继电器的（6返-23）回系数用Kre表示，
对于过量继电器（例如过电流继电器），Kre总小于1，一般为0.8。如果过电 流继电器的Krபைடு நூலகம்过低时，还可能使保护装置发生误动作，这将在后面讲过电流保护 的电流整定时加以说明。
电流继电器串联的整定范围
电流继电器串联的整定范围一、引言电流继电器是一种常见的电气元件，其作用是在电路中控制电流大小。
在实际应用中，为了达到更精确的控制目的，常会将多个电流继电器串联使用。
本文将介绍电流继电器串联时的整定范围。
二、什么是电流继电器1.定义电流继电器是一种利用磁效应工作的自动开关，它可以通过控制线圈中的电流来控制开关通断状态。
2.分类按照其结构和工作原理可分为磁铁式、感应式、霍尔式等多种类型。
三、为什么要串联多个电流继电器1.提高精度单个电流继电器在实际应用中可能无法满足精度要求，而多个串联使用可以提高整体精度。
2.扩大测量范围当需要测量的电流超过单个继电器能承受的范围时，可以通过串联多个继电器来扩大测量范围。
四、串联时整定范围如何确定1.整定范围定义整定范围指的是多个串联使用的继电器中各自允许的最大误差范围。
2.整定范围计算方法整定范围的计算方法与串联电阻、电容等元件的计算方法类似。
假设有两个电流继电器A和B，其额定值分别为Ia和Ib，允许误差分别为εa和εb，则整定范围为：(Ia+Ib)*(1+εa+εb)-Ia到(Ia+Ib)*(1+εa+εb)+Ib3.注意事项在确定整定范围时需要注意以下几点：(1)各个继电器的额定值应该相同或相近。
(2)各个继电器的允许误差应该相同或相近。
(3)整定范围应该与实际需求相符，不要过于严格或宽松。
五、实例分析假设需要测量的电流范围为0-100A，精度要求为±0.5%。
现有两个额定值分别为50A和100A的电流继电器，其允许误差均为±0.2%。
则根据上述计算公式可得到整定范围如下：(50A+100A)*(1+0.002+0.002)-50A=99.6A到(50A+100A)*(1+0.002+0.002)+100A=200.4A因此，两个电流继电器的整定范围为99.6A到200.4A。
六、结论电流继电器串联时的整定范围是一个重要的参数，需要根据实际需求进行合理的计算和设置。
电流继电器其用途结构和动作原理
电流继电器其用途结构和动作原理
电流继电器的主要用途在于电路的控制和保护。
在电力系统中，电流
继电器常用于对电路的过电流、缺相以及负荷开关等进行保护。
在工业自
动化中，电流继电器可以作为PLC系统的输入和输出装置，实现与各种传
感器、执行器和设备的连接。
而在家电领域，电流继电器可以用于空调、
冰箱、洗衣机等家用电器的控制与保护。
电流继电器的动作原理基于电磁感应现象。
当控制回路中的电流流过
电磁线圈时，线圈中产生磁场。
这个磁场会吸引或者释放位于线圈附近的
吸合磁铁。
吸合磁铁连接着触点，当电磁力作用在吸合磁铁上时，会拉动
触点闭合电路；当线圈中的电流变为零时，磁场消失，吸合磁铁恢复原状，触点断开电路。
电流继电器还可以根据不同的动作原理进行分类。
常见的动作类型有：吸合型、推动型、振动型、驱动型等。
吸合型继电器是最常见的类型，它
的触点是由线圈的吸引力控制，工作稳定可靠。
推动型继电器是触点由机
械力直接推动，可提供较大的动作力。
振动型继电器的触点是由线圈的震
动引起的，适用于需要传输信号的场合。
驱动型继电器的触点由磁场驱动，具有良好的动态性能。
总之，电流继电器通过电磁感应原理实现通断电路，可广泛应用于各
个领域。
其结构简单，动作可靠，并且能够实现对电路的保护和控制。
电流继电器实验报告
电流继电器实验报告电流继电器实验报告引言：电流继电器是一种常见的电器元件，它在电路中起到开关的作用。
通过控制小电流来控制大电流的流动，电流继电器在电力系统、自动化控制系统以及家用电器中都有广泛的应用。
本实验旨在通过实际操作，深入了解电流继电器的原理和工作方式。
实验材料与方法：本次实验所需材料包括电流继电器、直流电源、电阻、导线等。
首先，我们将电流继电器连接到直流电源上，并通过电阻来限制电流大小。
接下来，我们将导线连接到电流继电器的控制端和输出端，以模拟实际的电路连接。
最后，我们通过改变电流继电器的控制电流，观察其在不同状态下的工作情况。
实验结果与讨论：在实验过程中，我们发现电流继电器的工作状态与控制电流的大小和极性有关。
当控制电流小于继电器的吸引电流时，继电器处于断开状态，输出端不通电。
而当控制电流大于继电器的吸引电流时，继电器吸引，输出端通电。
这说明电流继电器的工作原理是基于磁场的吸引和释放。
进一步实验中，我们改变了控制电流的极性，发现电流继电器的工作状态也随之改变。
当控制电流的极性与继电器的极性一致时，继电器吸引，输出端通电；而当控制电流的极性与继电器的极性相反时，继电器断开，输出端不通电。
这说明电流继电器的工作与电流的方向有关。
通过这些实验结果，我们可以得出结论：电流继电器是一种基于磁场吸引和释放的电器元件，通过控制小电流来控制大电流的流动。
它的工作状态由控制电流的大小和极性决定，能够在电路中起到开关的作用。
实验应用与展望：电流继电器在电力系统中的应用非常广泛。
例如，当电力系统中的电流超过额定值时，电流继电器可以自动断开电路，以保护设备的安全运行。
此外，电流继电器还可以用于自动化控制系统中，通过控制小电流来实现对大电流设备的控制。
未来，随着科技的不断进步，电流继电器的功能也将不断拓展。
例如，可以通过集成电路技术将多个电流继电器集成在一起，实现更复杂的控制功能。
此外，还可以研发更高效、更可靠的电流继电器，以满足不同领域的需求。
电流继电器的工作原理
电流继电器的工作原理
电流继电器是一种控制电流开关的电器设备，它的工作原理如下：
1. 基本构造：电流继电器由电磁铁和触点组成。
电磁铁由铁芯、线圈和移动铁片组成，触点由固定触点和移动触点组成。
2. 工作过程：当电流继电器通电时，线圈中流过电流产生磁场，这个磁场使得电磁铁的铁芯具有吸引铁片的能力。
移动铁片被吸引后，触点也随之闭合，导通电路。
当电流继电器断电时，线圈中的磁场消失，移动铁片失去吸引力，触点打开，电路断开。
3. 控制电流：电流继电器能够控制更大电流的原因是由于线圈中的电流产生的磁场较强，吸引铁片的力也较大，故可以控制更大的电流通过触点。
4. 特点：电流继电器具有反应速度快、可靠性高、承载能力强的特点，广泛应用于电力系统、自动化系统和家用电器等领域。
总结来说，电流继电器通过控制线圈中的电流产生磁场，使得移动铁片被吸引，从而闭合触点，完成电路的导通。
它可以控制较大电流的通过，具有广泛的应用范围。
电流继电器的可靠系数
电流继电器的可靠系数
电流继电器可靠系数是衡量电器设备在一定时间内正常工作的程度，
也是衡量电器设备的稳定性和可靠性的重要指标之一。
在电力等工业
领域中，电流继电器的可靠系数被广泛应用于各种设备和设施的设计、制造和运营中，因此其可靠性的保证是至关重要的。
电流继电器可靠系数的计算通常根据其运行的寿命和失效率来进行。
寿命是指电流继电器正常工作的时间，所以寿命越长，可靠系数就越高。
失效率是指在一定时间内电流继电器工作中出现失效的概率，因
此失效率越低，可靠系数就越高。
在设计和制造电流继电器时，厂家需要考虑多种因素以提高其可靠性。
首先是选择材料和生产工艺。
优质的材料和现代化的生产工艺可以避
免制造过程中出现各种不良因素，从而提高电流继电器的稳定性和可
靠性。
其次，厂家需要对生产后的电流继电器进行完整的质量检测以
确保其质量符合标准和要求。
最后，良好的售后服务和维护也是保证
电流继电器长期稳定运行的关键。
尽管电流继电器的可靠系数很高，但在实际运行中仍有部分电流继电
器存在失效的情况。
这些失效可能是由于物理损坏、过热、环境因素（如湿度和温度变化）等原因导致的。
因此，在使用电流继电器时，
必须注意正确使用和保养，以延长其寿命和提高可靠性。
综上所述，电流继电器可靠系数是电力等工业领域中很重要的指标之一。
由于其涉及工业设备和生产过程的稳定性和安全性，因此，良好的设计、制造和维护电流继电器的标准和规范非常必要。
虽然不能保证其在使用过程中不会出现失效，但在合理使用和保养的情况下，其可靠系数可以保证在较高的水平上。
电流继电器原理
电流继电器原理电流继电器是一种常用的电控设备，它的原理基于电磁感应。
它由电磁铁、触点和弹簧等组成，主要用于控制、保护和调节电路中的电流。
在工业、电力系统以及家用电器中都有广泛的应用。
电流继电器的工作原理是通过电磁铁产生的磁场来控制触点的开闭状态。
当继电器的线圈通电时，电磁铁会产生磁场，吸引触点闭合；相反，当线圈断电时，磁场消失，触点则会打开。
通过这种开闭状态的变化，电流继电器可以实现对电路的控制。
电流继电器的核心部件是电磁铁。
电磁铁由铁芯和线圈组成，线圈通电后会在铁芯上产生磁场。
这个磁场的强度与线圈中的电流强度成正比，所以当电流增大时，磁场也会增强。
电磁铁的磁场是通过吸引力来控制触点的闭合，当磁场足够强时，触点就会被吸引闭合。
触点是电流继电器的另一个重要组成部分。
触点通常由银合金制成，具有良好的导电性能和耐磨损性。
当电流继电器的触点闭合时，电路会形成通路，电流可以流过继电器；反之，当触点打开时，电路中断，电流无法通过继电器。
触点的开闭状态决定了电流继电器对电路的控制效果。
弹簧是电流继电器中的辅助部件，它的作用是控制触点的闭合和打开速度。
弹簧的弹性可以使触点快速地闭合或打开，从而实现对电路的快速切换。
弹簧的设计和选用需要考虑到继电器的使用环境和要求，以确保触点的可靠性和稳定性。
电流继电器的工作过程可以简单概括为：当控制电路中的电流达到继电器所要求的阈值时，电流继电器的线圈通电，电磁铁产生磁场，吸引触点闭合，使电路闭合；当控制电路中的电流降低到继电器所要求的阈值以下时，电流继电器的线圈断电，磁场消失，触点打开，使电路断开。
通过这种工作原理，电流继电器可以实现对电路的控制和保护功能。
总结一下，电流继电器是一种基于电磁感应原理的电控设备，它通过电磁铁产生的磁场来控制触点的开闭状态，从而实现对电路的控制和保护。
电流继电器在各个领域都有广泛的应用，它的工作原理简单而可靠，为电路的稳定运行提供了重要的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6. hinge 铰链; 折[合]叶; 活页; 转轴 枢纽; 门枢; 节点, 活动关节, 关键; 转折点
A door turns on its hinge.门依靠门枢而转动。
vi.靠铰链转动[附着](on, upon); 以[看]...而定; 以...为转移(on, upon), 取决于, 关键在于
be inherent in 为...所固有, 是...的固有性质; 生来的
Polarity is inherent in a magnet. 极性是磁铁的固有性质。
14. impair vt.损害, 伤害; 减少(量、价值、力等)
impair one's health 损害某人健康
《输电线路专业英语》
Unit Four
Protective Relays
继电器是根据某种输入信号的变化，接通或断开控制电 路，实现自动控制和保护电力装置的自动电器。 分类： 继电器的种类很多，按输入信号的性质分为：电压继电 器、电流继电器、时间继电器、温度继电器、速度继电 器、压力继电器等； 按工作原理可分为：电磁式继电器、感应式继电器、电 动式继电器、热继电器和电子式继电器等； 按输出形式可分为：有触点和无触点两类，按用途可分 为：控制用与保护用继电器等。
Everything hinges on how hard we work. 一切取决于我们工作努力的程度。
vt.装上合叶; 用铰链接合; 使以...为转移[依据] hinge on 取决于, 随...而定, 以...为转移 off the hinges (门窗等)脱开铰链的 [口]脱节; 损坏; 混乱 [口]身体欠佳; 精神失常; 惊慌失措
New words
1. relay
n.驿马, 接替, [电工]继电器 vt.(消息, 货物等)分程传递, 使接替, 转播 vi.得到接替, 转播
work in [by] relays 轮班工作 new relays of troops 新补充的部队 relay station 中继站, 转播站
2. energize
vt. 给加能量；激发；励磁
3. abnormal adj.反常的, 变态的
abnormal psychology变态心理学
Abnormally adv. Abnormalism n. 变态性, 反常性 4. plunger 投入水中的人[物], 跳水者, 潜水者 (枪炮等发火装置的)撞针杆;【机】柱塞, 活塞; (电磁铁的)插棒式铁心; (波导管)短路器 投机者; 冒险者; 狂赌者; 鲁莽的人 5. solenoid 【电】网络, 网络管; 螺线管, 螺线管线圈, 电磁线圈; 电磁铁
继电器的工作原理是:当继电器的线圈通以交 流电流时，则在铁芯的遮蔽与未遮蔽部分产生 两个具有一定相位差的磁通。圆盘在此磁通的 作用下，产生转矩。在20%-40%动作电流整定 值下，圆盘开始转动。此时由于扇齿与蜗杆没 有咬合，故障电器触点不动作。当线圈中的电 流增大至整定电流时，电磁力矩大于弹簧的反 作用力矩。框架转动，使扇齿与蜗杆咬合，扇 齿上升。在扇齿顶杆的推动下，使动铁动作， 触点闭合。
时间继电器
Βιβλιοθήκη 中间继电器 用于增加控制电路中的信号数量或信号强度的一种继电器。 辅助继电器。 中间继电器的触头容量较大，触头数量较多，在继电保护接 线中，当需要同时闭合或断开几条独立回路，或者要求比较 大的触点容量去断开或闭合大电流回路时，可以采用中间继 电器。中间继电器可以用来直接接通断路器的跳闸回路。 信号继电器 信号继电器用来标志保护装置的动作，并同时接通灯光和声 响信号回路。其机构与中间继电器相同，但多了信号牌和手 动复归旋钮。 差动继电器 差动继电器由位于系统中两个不同位置的电流互感器提供反 馈信息。差动继电器对电流进行比较，如果存在不同则表示 受保护区域内有故障存在。此类继电器主要用于保护发电机 线圈、变压器、一段线路及母线设备。 温度继电器 主要测量电气设备的温度。
电压继电器
输入量(激励量)是电压并当其达到规定的电压值时做出 相应动作的一种继电器。 电磁型电压继电器有过电压继电器和欠电压继电器两种。 其结构与电磁型电流继电器相同，但电压继电器一般是 经过电压互感器接在电力网上，其动作行为取决于电网 电压。 当加入(或去掉)输入的动作信号后，其输出电路需经过 规定的准确时间才产生跳跃式变化(或触头动作)的一种 继电器。 时间继电器应用钟表机构和电磁铁作用，获得一定的动 作时限。在继电保护中完成保护装置的计时功能。
常用继电器：
电磁式继电器
原理：线圈通电后铁芯 被磁化产生足够的电磁 力吸引衔铁并带动簧片， 使动触点和静触点闭合 或分开，当线圈断电后， 电磁吸力消失，动触点 和静触点回到原来闭合 或断开状态，达到控制 的目的。
DL-10电磁型过电流继电器 1─线圈 2─电磁铁 3─钢舌片 4─轴 5─反作用弹簧 6─轴承 7─静触点 8─ 动触点 9─起动电流调节转杆 10─标度盘（铭牌）
8. induction 9. disk 10. torque 11. rotor 13. instantaneous 12. inherent adj.固有的, 内在的, 与生俱来的
inherent contradictions 内在矛盾 inherent laws 内在规律
/show/9_gnJqBx0FNC1P5Z.h tml
感应式过电流继电器
主要用于变压 器及其他电气 设备的过电流 及短路保护。
1─线圈 2─铁心 3─短路环 4─铝盘 5─钢片 6─框架 7─调节弹簧 8─制动永久磁 铁 9─扇形齿轮 10─涡杆 11─扁杆 12─继电器触头 13─时间调节螺杆 14─速断电流调节螺杆 15─衔铁 16─动作电流调节插销
