全国中考物理欧姆定律的计算问题的综合中考真题汇总附答案解析

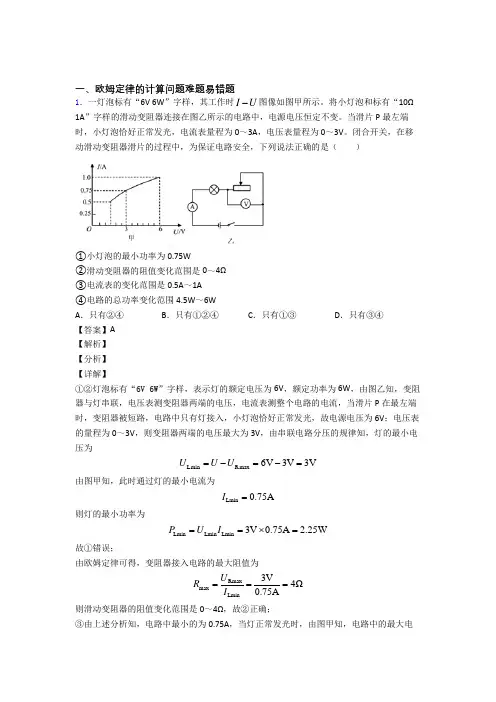

一、欧姆定律的计算问题难题易错题1．一灯泡标有“6V 6W”字样，其工作时I U-图像如图甲所示。
将小灯泡和标有“10Ω 1A”字样的滑动变阻器连接在图乙所示的电路中，电源电压恒定不变。
当滑片P最左端时，小灯泡恰好正常发光，电流表量程为0～3A，电压表量程为0～3V。
闭合开关，在移动滑动变阻器滑片的过程中，为保证电路安全，下列说法正确的是（）①小灯泡的最小功率为0.75W②滑动变阻器的阻值变化范围是0～4Ω③电流表的变化范围是0.5A～1A④电路的总功率变化范围4.5W～6WA．只有②④B．只有①②④C．只有①③D．只有③④【答案】A【解析】【分析】【详解】①②灯泡标有“6V 6W”字样，表示灯的额定电压为6V，额定功率为6W，由图乙知，变阻器与灯串联，电压表测变阻器两端的电压，电流表测整个电路的电流，当滑片P在最左端时，变阻器被短路，电路中只有灯接入，小灯泡恰好正常发光，故电源电压为6V；电压表的量程为0～3V，则变阻器两端的电压最大为3V，由串联电路分压的规律知，灯的最小电压为Lmin R max 6V3V3VU U U=-=-=由图甲知，此时通过灯的最小电流为Lmin 0.75AI=则灯的最小功率为Lmin Lmin Lmin 3V0.75A 2.25WP U I==⨯=故①错误；由欧姆定律可得，变阻器接入电路的最大阻值为Rmax maxLmin3V4Ω0.75AURI===则滑动变阻器的阻值变化范围是0～4Ω，故②正确；③由上述分析知，电路中最小的为0.75A，当灯正常发光时，由图甲知，电路中的最大电流为1A ，则电流表的变化范围是0.75A ～1A ，故③错误；④根据P UI =可得，电路消耗的最大功率和最小功率分别为max max 6V 1A 6W P UI ==⨯=，min min 6V 0.75A 4.5W P UI ==⨯=则电路的总功率变化范围4.5W ～6W ，故④正确。
故选A 。
备战中考物理《欧姆定律的计算》专项训练含答案
一、欧姆定律的计算问题难题易错题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R总﹣R0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量：L=×5Ω=2cm，由图象可知，此时弹簧所受压力为20N，即G=F=20N，由G=mg可得，物体的质量：m===2kg，故D错误．故选C．2．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。
2020-2021全国备战中考物理欧姆定律的计算备战中考真题汇总附答案解析
一、欧姆定律的计算问题难题易错题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A 处时，电路中的总电阻： R 总===10Ω，因串联电路中总电阻等于各分电阻之和， 所以，滑动变阻器连入电路的阻值： R′=R 总﹣R 0=10Ω﹣5Ω=5Ω， 由题意可知，此时弹簧的压缩量： L=×5Ω=2cm ，由图象可知，此时弹簧所受压力为20N ，即G=F=20N ， 由G=mg 可得，物体的质量： m===2kg ，故D 错误． 故选C ．2．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系，则210.25U U A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
2020-2021全国备战中考物理欧姆定律的计算问题的综合备战中考真题分类汇总附详细答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为6V ，电流表的量程为“0~0.6A ”，电压表的量程为“0~3V ”。
灯泡上标有“2.5V 1.25W ”（不考虑灯丝电阻变化），滑动变阻器R 的规格为“15Ω 1A ”。
闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）A ．电压表的示数为2.5V 时电流表的示数为0.6AB ．滑动变阻器接入电路的最小阻值为5ΩC ．灯泡消耗的最小电功率为0.45WD ．电路消耗的最大电功率为2W 【答案】C 【解析】 【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A ．电压表的示数为2.5V 时灯泡正常发光，根据P UI =可得，灯的额定电流：L L L 1.25W0.5A 2.5VP I U ===额额额因串联电路中各处的电流相等，且电流表的量程为0~0.6A ，所以，电路中的最大电流（即电流表的最大示数）为max L 0.5A I I ==额A 错误；B ．由UI R=可得，灯泡的电阻： L L L 2.5V5Ω0.5AU R I ===额额电流最大时，电路中的总电阻：max 6V12Ω0.5AU R I === 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：L -12Ω-5Ω7ΩR R R ===滑B 错误；C ．当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡的功率最小，则电路中的最小电流：min L max 6V0.3A 5Ω15U I R R ===++Ω滑灯泡的最小功率：()()22Lmin min L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的最大功率：max max 6V 0.5A 3W P UI ==⨯=D 错误。
2．如图所示电路中，电源电压不变，灯泡的额定电压等于电源电压，灯泡电阻不变，下列说法正确的是（ ）A ．开关都闭合，P 向右滑动，电流表的示数变小B ．只闭合S 1、S 2，P 滑到a 端，灯泡正常发光C ．只闭合S 3，P 向右滑动，电压表示数变化量与电流表示数的变化量的比值不变D ．先闭合S 3，再闭合S 2，滑片P 不动，电压表的示数变小 【答案】ABC 【解析】 【分析】【详解】A ．开关都闭合，灯泡、电阻R 2被短路，电流表与滑动变阻器串联在电路中，P 向右滑动，电路有效电阻变大，电流表的示数变小，故A 正确；B ．只闭合S 1、S 2，灯泡与电阻R 2并联，P 滑到a 端滑动变阻器阻值为零，灯泡两端为电源电压，因灯泡的额定电压等于电源电压，能正常发光，故B 正确；C ．只闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，电压表测量滑动变阻器两端电压，P 向右滑动，电压表示数变化量U ∆与电流表示数的变化量I ∆的比值为1212()R R IU R R I I+∆∆==+∆∆ 保持不变，故C 正确；D ．先闭合S 3，灯泡、电阻R 2与滑动变阻器串联在电路中，再闭合S 2，灯泡被短路，滑片P 不动时电路总电阻变小，电流变大，电压表的示数变大，故D 错误。
2020-2021全国中考物理欧姆定律的计算问题的综合中考真题汇总附答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路，将A 、B 两端接入10V 电源，电压表示数为4V ；拆去A 、B 两端电源，再将C 、D 两端接入20V 电源，电压表示数为12V ，则R 1∶R 3的值为（ ）A ．3∶2B ．1∶1C ．9∶4D ．4∶9【答案】C【解析】【详解】 当将A 、B 两端接入10V 电源，电压表示数为4V ，即R 2两端的电压是4V ，根据串联电路电压规律可知，R 1两端的电压是12-10V -4V 6V U U U ===根据串联电路电流规律可知126V 4V I R R ==可得1232R R =；拆去A 、B 两端电源，再将C 、D 两端接入20V 电源，电压表示数为12V ，即R 2两端的电压是12 V ，可知R 3两端的电压是'''3220V 12V 8V U U U =-=-= 可知'2312V 8V I R R == 可得3223R R =；那么 213232::9:423R R R R == 故选C 。
2．如图，电源电压保持不变，闭合开关S 。
将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。
下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。
A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。
全国备战中考物理欧姆定律的综合备战中考真题汇总附详细答案
一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。
2020-2021全国备战中考物理欧姆定律的计算问题的综合备战中考真题汇总及答案
一、欧姆定律的计算问题难题易错题1．某同学做“调节灯泡亮度”的实验，电路图如图所示，电源电压恒定为4.5V，电压表量程为“0-3V”，电流表量程为“0-0.6A”，滑动变阻器标有“20Ω 1A”，灯泡标有“3V 1.5W”字样（忽略灯丝电阻受温度的影响），为保证电路安全，小灯泡两端电压不超过额定电压，两电表的示数均不超过所选量程。
则以下判断不正确的是（）A．变阻器滑片向右滑动时，电压表示数变大，电流表示数变小B．灯泡正常发光时，滑动变阻器连入电路的阻值为3ΩC．当电压表示数为3V时，电路消耗的总功率最大D．当滑动变阻器连入电路的阻值为9Ω时，灯泡的功率为0.54W【答案】C【解析】【分析】【详解】电路为串联电路，电压表测滑动变阻器两端电压，电流表测电路电流。
A．变阻器滑片向右滑动时，滑动变阻器接入阻值变大，由欧姆定律以及串联分压的特点可知滑动变阻器两端电压变大，即电压表示数变大，通过电路电流变小，即电流表示数变小，故A正确，不符合题意；B．灯泡正常发光时，由P=UI可得电路电流为L LL 1.5W0.5A 3VPI IU====根据串联分压可知此时滑动变阻器两端电压为L 4.5V3V 1.5VU U U=-=-=滑由UIR=可得滑动变阻器接入阻值1.5V3Ω0.5AURI===滑滑故B正确，不符合题意；C．根据P=UI可知，要想电路消耗的总功率最大，则电路电流应该最大，考虑电路安全，电路最大电流应该为0.6A，由2UPR=可得灯泡的阻值()32LLL3V6Ω1.5WURP===此时由UI R=可得灯泡两端电压 L L 0.6A 6Ω 3.6V U I R ''==⨯=根据串联分压可知此时滑动变阻器两端电压为L 4.5V 3.6V 0.9V U U U ''=-=-=滑即电压表示数为0.9V 时，电路消耗的总功率最大，故C 错误，符合题意； D ．当滑动变阻器连入电路的阻值为9Ω时，电路总电阻9Ω6Ω15ΩR =+=此时电路电流4.5V 0.3A 15ΩU I R ''=== 由UI R=可得灯泡两端电压 L L 0.3A 6Ω 1.8V U I R ''''==⨯=则灯泡的功率L L 0.3A 1.8V 0.54W P I U '''''==⨯=故D 正确，不符合题意。
专题16 欧姆定律(解析版)三年(2022-2024)中考物理真题分类汇编(全国通用)
三年（2022-2024）中考物理真题分项汇编（全国通用）专题16欧姆定律1．【科学思维】（2024·贵州·中考真题）如图所示电路，电源电压恒定，定值电阻R 阻值为20Ω，灯泡L 标有“6V 3W”字样。
当闭合开关S 、1S ，L 正常发光，滑片P 在a 端时，干路电流为I ；当闭合开关S 、断开1S ，滑动变阻器接入的阻值为10Ω时，电路中电流为I '。
则:I I '=。
【答案】4∶1【解析】当闭合开关S 、1S ，滑片P 在a 端时，定值电阻R 与灯泡L 并联，L 正常发光，则电源电压为6V ，通过灯泡电流L L L 3W =0.5A 6VP I U ==通过定值电阻R 电流6V =0.3A 20ΩR U I R ==干路电流为L 0.5A+0.3A=0.8AR I I I =+=当闭合开关S 、断开1S ，定值电阻R 与滑动变阻器串联，滑动变阻器接入的阻值为10Ω时，电路中电流6V '==0.2A 20Ω+10ΩU I R R =+滑则:0.8A 0.2A=4:1I I '=：2．【创新实验】（2024·山东枣庄·中考真题）如图甲所示为“测量小灯泡电阻”的实验装置，已知小灯泡标有2.5V 字样。
（1）请用笔画线代替导线，在图甲中将实验电路连接完整（要求：滑动变阻器的滑片向右移动时灯泡变亮）；（2）在检查电路无误后进行实验，当电压表的示数如图乙时，为了测量小灯泡正常发光的电阻，应将滑动变阻器的滑片P 向（选填“A ”或“B ”）端移动，同时眼睛注意观察（选填“电压表”、“电流表”或“灯泡”），直至灯泡正常发光；（3）通过移动滑动变阻器的滑片P ，进行多次测量记录数据，并绘制U-I 图像如图丙所示，由此可得小灯泡正常发光时的电阻是Ω；（4）根据图丙可知小灯泡的电阻是（选填“变化”或“不变”），你认为原因是；（5）根据小灯泡的U -I 图像和观察到的亮度变化，还可以发现。
全国中考物理欧姆定律中考真题分类汇总附答案
一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。
滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。
故选C。
2．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3的中点，电路在工作时均安全。
只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。
下列判断正确的是（）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A ．若a 是电流表，当S 1闭合后，电源短路，所以a 是电压表，故A 正确；B ．只闭合S 1，电路为串联电路，三电阻串联，再闭合S 2，R 1被短路，如果b 是电流表，因为R 1和R 2一直被短路，电路总电阻不变，b 的读数不变。
2020-2021全国备战中考物理欧姆定律的综合备战中考真题分类汇总附答案
一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。
全国备战中考物理欧姆定律的计算备战中考真题汇总附答案解析
一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
故选C 。
2．如图甲所示的电路中，电源电压恒定，灯泡L 的电阻随温度变化而变化，R 0为定值电阻，滑动变阻器R x 的规格为 “20Ω 2.5A ”闭合开关S ，电压表V 1的示数为U 1，电压表V 2的示数为U 2，移动滑动变阻器的滑片P 从A 端至B 端，U 2与U 1的关系如图乙所示当滑片P 滑到B 端时，灯L 恰好正常发光。
下列结果中正确的是（ ） ①电路中最小电流为1A ②定值电阻R 0的阻值为6Ω ③灯L 正常发光时的电阻为12Ω ④灯L 的额定功率为48WA ．只有①正确B ．只有②③正确C ．只有①③正确D ．①②③④都正确【答案】A 【解析】 【详解】由图知灯泡L 、定值电阻R 0、滑动变阻器串联，电压表V 1测量定值电阻R 0两端的电压，电压表V 2测量灯泡L 和定值电阻R 0两端的总电压，当滑片P 滑到B 端时，此时电路的总电阻最小，总电流最大，两电压表的示数都达到了最大，即两电压表的示数为36V 和24V ；当滑动变阻器的滑片P 在A 端时，总电阻最大，电路中的总电流最小，两电压表的示数为16V 和12V ；(1)当滑片在B 端时，电压表V 2的示数为36V ，则电源电压为36V ，此时灯L 恰好正常发光；当滑动变阻器的滑片P 在A 端时，滑动变阻器的电阻最大，电路中的总电流最小，此时滑动变阻器两端的电压为：U 滑＝U ﹣'2U ＝36V ﹣16V ＝20V ，则此时电路的最小电流为：I 最小=U R 滑滑=20V20Ω=1A ，故①正确； 定值电阻R 0的阻值：00U R I ==12V 1A=12Ω， 故②错误；(2)当滑片在B 端时，滑动变阻器的电阻为零，电路的电流最大，此时灯L 恰好正常发光，定值电阻两端的电压为24V ， 此时电路的最大电流为：I 大='00U R =24V 12Ω=2A ，灯泡两端的额定电压为:U L ＝U 2﹣U 1＝36V ﹣24V ＝12V ；灯L 正常发光时的电阻为：R L =L U I 大=12V 2A=6Ω， 故③错误；灯泡L 的额定功率为：P L ＝U L I 大＝12V ×2A ＝24W ，故④错误。
2020-2021郑州全国备战中考物理欧姆定律的计算备战中考真题汇总
一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25U U A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．如图所示，电源电压保持不变，R 1、R 2为定值电阻，R 2的阻值为10Ω．当开关S 1闭合，S 2断开，滑动变阻器R 的滑片从a 移至b 处时，电压表先后的示数之比为4:3，电流表先后的示数之比为2:3.当开关S 2闭合，S 1断开，滑动变阻器R 的滑片在a 处时，电流表的示数为0.3A ，滑动变阻器的滑片在b 处时，电流表示数为0.5A ．滑片在a 处时，滑动变阻器的阻值为R a ，滑片在b 处时，滑动变阻器的阻值为R b ．则以下说法正确的是（ ）A ．R b =30ΩB ．电源电压为12VC ．R 1:R 2=2:1D ．该电路能达到的最大电流为1.6A【答案】C 【解析】 【分析】 【详解】ABC ．当开关S 1闭合，S 2断开，R 1和R 串联，电压表测R 两端的电压，滑动变阻器R 的滑片从a 移至b 处时，电压表先后的示数之比为4:3，即：a1a b1bR U R R R U R R ⨯+⨯+=43;即：a 1b b 1a R R R R R R +⨯+=43①； 电流表先后的示数之比为2:3，即：1a 1bUR R U R R ++=23， 即：1b 1a R R R R ++=23②；联立①②可得：R a =2R b ;当开关S 2闭合，S 1断开，R 2和R 串联，滑动变阻器R 的滑片在a 处时，电流表的示数为0.3A ，即：I 1=2a U R R +=b10Ω2UR +=0.3A ③滑动变阻器的滑片在b 处时，电流表示数为0.5A ，即：I 2=1b U R R +=b10ΩU R +=0.5A ④， 联立③④解得：U =15V ， R b =20Ω;则：R a =2R b =40Ω ⑤；把⑤代入②解得：R 1=20Ω;则：R 1:R 2=20Ω：10Ω=2:1；故AB 错误，C 正确；D ．当S 1、S 2同时闭合，R 阻值为0时，该电路电流最大，最大电流为：I =1U R+2U R =15V 20Ω+15V 10Ω=2.25A; 故D 错误．3．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
全国备战中考物理欧姆定律的综合备战中考真题汇总
一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W【答案】B【解析】【详解】A ．由图甲结合U R I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V 20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率： 6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R 是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．在图所示的电路中，电源电压U保持不变。
全国备战中考物理欧姆定律的计算备战中考真题汇总含答案解析
一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。
滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。
2．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。
闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【答案】B【解析】【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------①2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V 0 6.5AR U I ===小小大 电路的最大总功率 8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为112V 0.2A 10ΩU I R ===小 滑动变阻器的最大电阻为 6V 30Ω0.2AU R I ===大大小电路的最小功率为221W ()8V 1.610Ω30ΩU P R R ===++小大 综上所述，电压表的变化范围是3V~6V ；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W ，故B 正确、CD 错误。
全国备战中考物理欧姆定律的计算问题的综合备战中考真题汇总含详细答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，定值电阻R 2=3Ω，滑动变阻器的最大阻值为R 。
将滑动变阻器的滑片P 移至右端，只闭合开关S 1，电压表V 1示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为0.4A ；再将滑动变阻器的滑片P 置于左端时，电压表V 1示数为U 1′，电压表V 2示数为U 2′。
已知U 1：U 1′=2：1，U 2：U 2′=1：3，以下说法不正确的是（ ）A ．R 的电阻为10ΩB ．当开关都闭合，电路消耗的最小功率为30WC ．电源电压为6VD ．只闭合开关S 1时，电路消耗的最大功率为7.2W【答案】B【解析】【分析】【详解】将滑动变阻器的滑片P 移至右端接入阻值最大，只闭合开关S 1时，三个电阻串联，电压表V 1测量电阻R 与定值电阻R 1两端电压，电压表V 2测量定值电阻R 2两端电压，电流表测量电路电流，此时111()U R R I =+2213Ω0.4A 1.2V U R I ==⨯=且012U U U =+再将滑动变阻器的滑片P 置于左端时接入阻值为零，此时112U R I '=222U R I '=且012U U U ''=+已知U 1：U 1′=2：1，U 2：U 2′=1：3，联立可得11212232U U U U U U ''+=+=+U 1：U 2=4：1则电源电压为012255 1.2V 6V U U U U =+==⨯=1244 1.2V 4.8V U U ==⨯=故C 正确，C 不符合题意；滑片P 置于左端时电路电流为2222233 1.2V 1.2A 3ΩU U I R R '⨯==== 即定值电阻R 1为1212222 1.2V 2Ω1.2AU U R I I '⨯==== 则滑动变阻器的最大阻值为 111111 4.8V 2Ω10Ω0.4AU U R R R I I =-=-=-= 故A 正确，A 不符合题意；只闭合开关S 1时，由P=UI 可知当滑片P 置于左端时接入阻值为零时，电路消耗功率最大，为26V 1.2A 7.2W P UI ===⨯故D 正确，D 不符合题意；当开关都闭合时，三个电阻并联，电路消耗功率为22122R R U U P R U '=++ 可知，当滑动变阻器的滑片P 移至右端接入阻值最大时，电路功率最小，为2226V 6V 6V 10Ω3()()()Ω2Ω33.6W P '=++= 故B 错误，B 符合题意。
2020-2021全国备战中考物理欧姆定律的计算问题的综合备战中考真题分类汇总及答案解析
一、欧姆定律的计算问题难题易错题1．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图象正确的是（）A．B．C．D．【答案】B【解析】【详解】由图知，变阻器R2与R1串联，电压表测的是R2两端的电压，电流表测的是整个电路的电流，根据欧姆定律UIR=和串联电路的电压特点12U U U=+可得12RU U IR=-U、R定值，则U与I的关系为一次函数，一次函数图为直线，且电流越大，滑动变阻器两端的电压越小，所以图像B反应了上述关系。
故选B。
2．如图甲是某生产流水线上的产品输送及计数装置示意图。
其中S为激光源，1R为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），2R为定值电阻，a、b间接电压表，电压表示数如下，水平传送带匀速前进，每当传送带上的产品通过S与1R之间时，射向光敏电阻的光线会被产品挡住。
若传送带上的产品为均匀正方体，电压随时间变化如图乙所示。
已知计数器电路中电源两极间的电压恒为6V，保护电阻2R的阻值为400Ω，则（ ）A ．有光照射时光敏电阻1R 的阻值为800ΩB ．有光照和无光时保护电阻2R 两端的电压之比为1:2C ．有光照射和无光照射时光敏电阻的阻值之比为1:4D ．每1h 通过S 与1R 之间的产品个数为6000个【答案】CD【解析】【分析】【详解】A ．R 1与R 2串联，有激光照R 1时，其阻值较小，由图象可得U 1＝2V根据串联电路的总电压等于各电阻两端的电压之和可得U 2＝U − U 1＝6V−2V ＝4V所以，根据串联电路的电流处处相等可得2224V 0.01A 400U I I R ===Ω=根据欧姆定律可得 112V 2000.01AU R I ===Ω 故A 错误； B ．R 1无激光照时，阻值较大，由图象可得U 1′=4V根据串联电路的总电压等于各电阻两端的电压之和可得U 2′=U −U 1′=6V−4V=2V则有光照和无光时保护电阻2R 两端的电压之比为U 2∶U 2′=4V ∶2V=2∶1故B 错误；C ．R 1无激光照时22''22V '0.005A 400U I I R ====Ω根据欧姆定律可得此时电阻R 1的阻值 11'''4V 000.005AU R I ==Ω=8 有光照射和无光照射时光敏电阻R 1的光敏电阻的阻值之比为R 1∶R 1′＝200Ω：800Ω＝1：4故C 正确；D ．由图象可知：每经过0.6s ，就有一个产品通过计数装置，则每1h 通过S 与R 1之间的产品个数为3600s 60000.6s= 故D 正确。
全国备战中考物理欧姆定律的计算问题的综合备战中考真题分类汇总含答案解析
一、欧姆定律的计算问题难题易错题1．如图所示电路，电源电压为9V 保持不变，滑片P 由A 点滑到B 点时（图中未标出），电压表的示数由6V 变为3V ，电流表的示数变化了0.3A 。
关于变阻器接入电路的阻值R A 和R B 的大小关系、定值电阻R 0的电功率变化量△P 0，下列选项正确的是（ ）A ．R A >RB 、△P 0=2.7W B ．R A >R B 、△P 0=1.9WC ．R A <R B 、△P 0=2.7WD ．R A <R B 、△P 0=0.9W【答案】A 【解析】 【详解】滑片P 由A 点滑到B 点时，电压表的示数由6V 变为3V ，滑动变阻器接入电路中的阻值两端的电压变小，那么根据串联电路电压规律可知，定值电阻R 0的两端电压变大，根据欧姆定律UI R=可知，流过定值电阻R 0的电流变大，根据串联电路电流规律可知，流过滑动变阻器的电流也变大，根据欧姆定律的变换式UR I=可知，滑动变阻器接入电路中的阻值变小，那么R A >R B ；设滑片P 在A 点时电路的电流是A I ，滑到B 点时电路的电流是0.3A B A I I =+滑片P 在A 点时，电压表的示数是6V ，定值电阻R 0的电压是3V ，那么电路中的电流是3VA I R =，滑片P 在B 点时，电压表的示数是3V ，定值电阻R 0的电压是6V ，那么电路中的电流是06VB I R =，可以得到 006V 3V0.3A R R =+ 化简计算可得010ΩR =；由题意可知定值电阻R 0的电功率变化量△P 0是()()22220006V 3V --- 2.7W 10Ω10ΩB AB A U U P P P R R ∆==== 故选A 。
2．如图甲所示，两个电压表的量程都是0~15V ，电流表的量程是0~0.6A ，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A ；闭合开关，为了保证所有元件都安全。
2020-2021全国备战中考物理欧姆定律的计算问题的综合备战中考真题汇总及答案解析
一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。
2．如图所示，电源电压为5V ，灯泡标有“3V 、1.5W ”字样，滑动变阻器R 的规格为“30Ω1A ”，定值电阻010ΩR =，电压表量程“0~3V ”，电流表量程为“0~0.6A ”。
在电路安全的情况下，下列判断错误的是（不计温度对灯丝电阻的影响）（ ）A ．灯泡L 正常发光时的电阻为6ΩB ．闭合开关1S S 、，断开开关2S 时，滑动变阻器R 允许接入电路的阻值范围是4~15ΩC ．闭合开关2S S 、，断开开关1S 时，该电路的最大电功率是0.625WD ．闭合开关2S S 、，断开开关1S 时，1min 定值电阻0R 消耗的电能最多是150J 【答案】BC 【解析】 【分析】 【详解】A ．由2U P UI R==可得，灯泡正常发光时的电阻()22L L L 3V 6Ω1.5WU R P === 故A 正确，不符合题意；B ．闭合开关1S S 、，断开开关2S 时，滑动变阻器R 与灯泡L 串联，电压表测R 两端的电压，电流表测电路中的电流，灯泡正常发光时的电流L L L 3V=0.5A 6ΩU I R == 因串联电路中各处的电流相等，且电流表量程为0～0.6A ，所以，电路中的最大电流I 大=0.5A ，此时滑动变阻器接入电路中的电阻最小，此时电路的总电阻5V =10Ω0.5AU R I ==总大 因串联电路中总电阻等于各分电阻之和，所以，变阻器接入电路中的最小阻值L 10Ω-6Ω=4ΩR R R =-=小总当电压表的示数U R =3V 时，电路中的电流最小，变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端电压L R 5V-3V=2V U U U '=-=此时电路中的电流L RL U U I R R '==小大即2V 3V 6ΩR =大解得：R 大=9Ω，所以，滑动变阻器的取值范围是4Ω～9Ω，故B 错误，符合题意； C ．闭合开关2S S 、，断开开关1S 时，滑动变阻器R 与R 0串联，电压表测R 两端的电压，电流表测电路中的电流，滑动变阻器的滑片移到最左端时，电路中的功率最大，最大功率为220(5V)==2.5W 10ΩU P R =大故C 错误，符合题意；D ．由C 可知，定值电阻R 0的最大功率是2.5W ，1min 定值电阻R 0消耗的电能最多是0= 2.5W 60s 150J W P t =⨯=大大故D 正确，不符合题意。
2020-2021全国备战中考物理欧姆定律的计算问题的综合备战中考真题汇总附答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图所示，根据图像信息，下列判断正确的是（ ）A ．电源电压是6VB ．定值电阻R 1的阻值是15ΩC ．滑动变阻R 2的最大阻值是20ΩD ．滑片移到中点时，电路中的电流是0.3A【答案】D【解析】【详解】由电路图可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流； C ．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知，I 1=0.6A ，由欧姆定律可得，电源的电压：1110.6A U I R R ==⨯，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I 2=0.2A ，U 2=3V ，由欧姆定律得，滑动变阻器的最大阻值：2223V =15Ω0.2AU R I ==， 故C 错误； B ．串联电路中总电压等于各分电压之和，电源的电压：21210.2A 3V U I R U R =+=⨯+，电源的电压不变，110.6A 0.2A 3V R R ⨯=⨯+，解得：R 1=7.5Ω，故B 错误；A ．电源的电压：10.6A 0.6A 7.5Ω 4.5V U R =⨯=⨯=，故A 错误；D ．滑片移到中点时，电路中的电流是：12 4.5V0.3A 117.5Ω15Ω22U I R R ===++⨯， 故D 正确；故选D 。
2．如图甲所示的电路中，电源电压为12V 保持不变，R 2是定值电阻。
闭合开关S ，将滑动变阻器R 1的滑片从最左端向右滑动直到小灯泡L 正常发光。
图乙是这一过程中两电压表与电流表示数变化关系的图像。
下列说法正确的是（ ）A ．定值电阻R 2的阻值是20ΩB ．小灯泡的额定功率为1.8WC ．小灯泡正常发光时，R 1的阻值为5ΩD ．滑动变阻器R 1的最大阻值为35Ω【答案】BCD【解析】【分析】【详解】 由电路图可知，滑动变阻器R 1、R 2和灯泡L 串联在电路中，电压表V 1测量滑动变阻器R 1和R 2两端的总电压，电压表V 2测量R 2两端的电压，电流表测量电路中的电流。
全国中考物理欧姆定律的计算问题的综合中考真题汇总
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图所示，根据图像信息，下列判断正确的是（ ）A ．电源电压是6VB ．定值电阻R 1的阻值是15ΩC ．滑动变阻R 2的最大阻值是20ΩD ．滑片移到中点时，电路中的电流是0.3A【答案】D【解析】【详解】由电路图可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流； C ．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知，I 1=0.6A ，由欧姆定律可得，电源的电压：1110.6A U I R R ==⨯，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I 2=0.2A ，U 2=3V ，由欧姆定律得，滑动变阻器的最大阻值：2223V =15Ω0.2AU R I ==， 故C 错误； B ．串联电路中总电压等于各分电压之和，电源的电压：21210.2A 3V U I R U R =+=⨯+，电源的电压不变，110.6A 0.2A 3V R R ⨯=⨯+，解得：R 1=7.5Ω，故B 错误；A ．电源的电压：10.6A 0.6A 7.5Ω 4.5V U R =⨯=⨯=，故A 错误；D ．滑片移到中点时，电路中的电流是：124.5V 0.3A 117.5Ω15Ω22U I R R ===++⨯， 故D 正确；故选D 。
2．如图所示电路图，把端点A 、B 接在电压U 不变的电源两端，只闭合开关S 1，电压表的示数为U 1，电流表A 1的示数为I 1；把端点C 、D 接同一电源两端，只闭合开关S 2，电压表的示数为U 2，电流表A 2的示数为I 2；把端点A 、D 接同一电源两端，只闭合开关S 1，电压表的示数为U 3，电流表A 1的示数为I 3；把端点B 、C 接同一电源两端，只闭合开关S 2，电压表的示数为U 4，电流表的示数为I 4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，R 1、R 2为定值电阻，R 2的阻值为10Ω．当开关S 1闭合，S 2断开，滑动变阻器R 的滑片从a 移至b 处时，电压表先后的示数之比为4:3，电流表先后的示数之比为2:3.当开关S 2闭合，S 1断开，滑动变阻器R 的滑片在a 处时，电流表的示数为0.3A ，滑动变阻器的滑片在b 处时，电流表示数为0.5A ．滑片在a 处时，滑动变阻器的阻值为R a ，滑片在b 处时，滑动变阻器的阻值为R b ．则以下说法正确的是（ ）A ．R b =30ΩB ．电源电压为12VC ．R 1:R 2=2:1D ．该电路能达到的最大电流为1.6A【答案】C【解析】【分析】【详解】 ABC ．当开关S 1闭合，S 2断开，R 1和R 串联，电压表测R 两端的电压，滑动变阻器R 的滑片从a 移至b 处时，电压表先后的示数之比为4:3，即：a 1ab 1bR U R R R U R R ⨯+⨯+=43; 即：a 1b b 1a R R R R R R +⨯+=43①； 电流表先后的示数之比为2:3，即：1a 1bUR R U R R ++=23， 即：1b 1a R R R R ++=23②；联立①②可得：R a =2R b ;当开关S 2闭合，S 1断开，R 2和R 串联，滑动变阻器R 的滑片在a 处时，电流表的示数为0.3A ，即：I 1=2a U R R +=b10Ω2U R +=0.3A ③ 滑动变阻器的滑片在b 处时，电流表示数为0.5A ，即： I 2=1b U R R +=b10ΩU R +=0.5A ④， 联立③④解得：U =15V ，R b =20Ω; 则：R a =2R b =40Ω ⑤；把⑤代入②解得：R 1=20Ω;则：R 1:R 2=20Ω：10Ω=2:1；故AB 错误，C 正确；D ．当S 1、S 2同时闭合，R 阻值为0时，该电路电流最大，最大电流为：I =1U R +2U R =15V 20Ω+15V 10Ω=2.25A; 故D 错误．2．在如图所示的两电路中，电源电压相等且保持不变闭合图（a ）中电键1S ，将该图中滑动变阻器3R 的滑片P 从最左端移到最右端，发现电流表A l 的最大示数是最小示数的3倍；再将图（a ）中滑动变阻器3R 的滑片P 移到最左端、将图（b ）中滑动变阻器3R 滑片P 移到最右端后，闭合电键1S 和2S ，发现电流表A l 、A 2的示数相同下列关于电阻1R 、2R 和滑动变阻器3R 最大阻值的大小关系正确的是A ．1R ∶2R ∶3R = 1∶2∶3B ．1R ∶2R ∶3R =3∶2∶1C ．1R ∶2R ∶3R = 1∶2∶2D ．1R ∶2R ∶3R =2∶2∶1【答案】C【解析】设电源电压为U 图(a)中P 移动到最左端时电流最大为11U I R =；移动到最右端时电流表示数最小为113U I R R'=+ 1311111331UR R I R U I R R R +==='+ 所以312R R =图(b)中P 移至最右端时，3R 中电流3312U U I R R == 此时2R 中电流 213111222U U U U I I I R R R R =-=-== 所以212R R = 123111:::2:21:2:2R R R R R R ==故选C3．如图所示，电源电压为4.5V ，电压表量程为“0-3V ”，电流表量程为“0-0.6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变），在保证小灯泡L 电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω③电压表示数变化范围是0-3V④电流表示数变化范围是0.3-0.5AA ．只有①、③正确B ．只有②、③正确C ．只有①、④正确D ．只有②、④正确【解析】【分析】【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
灯泡正常发光时的电压为2.5V ，功率为1.25W ，由P ＝UI 可得：小灯泡正常发光时的电流为：L L 1.25W 0.5A 2.5VP I U === 故①错误； 当电路中的电流为0.5A 时，滑动变阻器电阻最小分得电压最小，串联电路总电压等于各分电压之和，此时电压表的示数L 4.5V 2.5V 2V U U U 滑＝﹣＝﹣＝故电压表的示数变化范围为2 V 3V ，故③错误2V ＜3V没有超出电压表的量程，灯泡两端的电压可以达到2.5V ，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为min max 2V 4Ω0.5AU R I ===滑滑 当电压表的示数为3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压L max 4.5V 3V 1.5V U U U '=-=-=滑灯泡的电阻L L L 2.5V 5Ω0.5AU R I === 电路中的最小电流 L min L 1.5V 0.3A 5ΩU I R === 电路中电流变化的范围是0.3A ～0.5A ，故④正确；滑动变阻器接入电路中的最大阻值max max 3V 10Ω0.3Amin U R I ===滑滑 滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。
故选D 。
4．如右图甲所示电路，电源电压保持不变。
闭合开关S ，当滑动变阻器的滑片P 从右端滑到左端的过程中，R 1、R 2的I-U 关系图象如图乙所示。
则下列判断不正确的是A ．电源电压为18VB ．R 1的阻值是20ΩC ．滑动变阻器R 2的最大阻值为30ΩD ．图线A 与图线B 相交处电流是0.45A【答案】C【解析】【详解】如图甲所示，闭合开关，R 1与R 2串联，V 1测R 1两端的电压，V 2测R 2两端的电压，当滑动变阻器的滑片P 从右端滑到左端，R 2的阻值减小，通过的电路电流增大，根据U=IR 可知V 1的示数变大，根据串联分压的特点V 2的示数减小，结合图乙可得：A 是R 2的I-U 关系图象，B 是R 1的I-U 关系图象。
A ．当滑动变阻器的滑片在最左端时，没有接入电路，只有R 1的简单电路，电路电流最大为I 大=0.9A ，此时V 1的示数即为电源电压U=U 1=18V ，故A 项正确，不符合题意；B ．R 1是定值电阻，当通过R 1的电流I 大=0.9A 时，R 1两端的电压U=U 1=18V ，根据U I R=得R 1的阻值是： 1118V 20Ω0.9AU R I ===大， 故B 项正确，不符合题意； C ．当滑动变阻器的滑片在最右端时，R 1与R 2串联，R 2的阻值最大，电路电流最小，由图乙可知I 小=0.2A ，此时V 2的示数，即R 2两端的电压U 2=14V ，根据U I R=得R 2的最大阻值是： 2214V 70Ω0.2AU R I ===小， 故C 项错误，符合题意； D ．图线A 与图线B 相交处，此时R 2接入的阻值2120ΩR R '==，则电路电流为：1218V 0.45A 20Ω20ΩU I R R '===+'+， 故D 项正确，不符合题意。
5．如图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω 【答案】D【解析】【分析】【详解】A ．电压表、电流表的位置互换前，从图中可以看到，电流从电源正极流出，流过开关S 1，然后分成两部分电流，一部分电流流过电阻R 1，流过电流表、开关S 2，最后回负极，另一部分电流流过电阻R 2，流过开关S 2，最后回负极；可知R 1、R 2是并联的，A 正确，不合题意；B ．由题意可知，电压表、电流表的位置互换前,这是一个并联电路，电压表并联在电阻R 1的两端，电压表的示数是3V ，根据并联电路中电压的规律可知，电源电压的大小是3V ，B 正确，不合题意；C ．由题意可知，电压表的示数是3V ，即电阻R 1的电压是3V ，流过电阻R 1的电流大小是0.3A ，根据U R I=可知，电阻R 1的阻值大小 1113V 10Ω0.3AU R I === 电阻R 1的阻值大小是10Ω，C 正确，不合题意；D ．将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，两电阻串联在电路中，电流表测串联电路的电流，根据U R I=可知，电路中的总电阻大小是 3V 15Ω0.2AU R I ===总 两电阻串联，电阻R 2的阻值大小是21-15Ω-10Ω5ΩR R R ===总电阻R2的阻值大小是5Ω，D错误，符合题意。
故选D。
6．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。
7．如图所示，电源电压恒为6V ，电流表的量程为“0~0.6A ”，电压表的量程为“0~3V ”。
灯泡上标有“2.5V 1.25W ”（不考虑灯丝电阻变化），滑动变阻器R 的规格为“15Ω 1A ”。
闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）A ．电压表的示数为2.5V 时电流表的示数为0.6AB ．滑动变阻器接入电路的最小阻值为5ΩC ．灯泡消耗的最小电功率为0.45WD ．电路消耗的最大电功率为2W【答案】C【解析】【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
