弱电智能化系统工程施工方案(完整版)

弱电智能化系统工程施工方案(完整版)

弱电智能化系统工程施工方案(完整版)本工程弱电系统由三个标段共计 17 个子系统构成:一标段安防及普通弱电系统1、视频监控系统;2、入侵报警系统;3、智能卡应用系统;4、出入口控制系统;5、快速通道出入管理系统;6、访客管理系统;7、自动钥匙管理系统;8、智能化集成综合管理系统;9、无线对讲系统;10、公共空间紧急对讲系统;11、远程计量抄表系统;12、车库及车辆出入管理系统;13、机房工程;二标段信息科技设备系统1、综合布线系统;2、机房工程;三标段影音设备系统1、数字信息发布系统;2、LED 显示屏系统。

8.1线管、线槽施工及要求我方将向采购人提供本项目采购的所有硬件的安装和维护服务的全部内容,并在需要的时候配合设备使用单位完成整个项目各子系统的联调工作。

若本项目采购的设备产品等方面的配置或要求中出现不合理或不完整的问题时,我方有责任和义务提出补充修改方案并征得采购人同意后付诸实施。

桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。

电缆桥架安装必须根据桥架大小,精确计算出承托点受力情况。

要求均匀、整齐美观及牢固可靠。

桥架安装与其他管道(如风管、给排水管)同步进行,也可比其他管道稍迟安装,但应尽量避免在装潢工程结束以后才安装,以免造成敷线困难。

安装位置应符合施工图纸规定,左右偏差视环境而定,最大不应超过 50mm 。

水平安装时水平度每米偏差不应超过 2mm 。

桥架连接采用专用连接件,拼接处水平偏差不应超过 2mm 。

垂直安装时应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过 3mm。

水平安装时,其支持件可采用圆钢和角钢制成门型,吊架应保持垂直、整齐牢固、无歪斜现象,用膨胀螺栓固定在顶板上,然后桥架可放置在上面,若不水平可加铁垫片。

桥架连接交叉时,采用专用连接件或连通件用螺母连接。

垂直安装时,桥架用螺栓固定在墙体上,用连接件螺母连接。

F.为防止电磁干扰,宜用辫式铜带把桥架连接到它所经过的设备间或楼层配线间的接地装置上,并保持良好的电气连接。

弱电系统桥架及线管敷设施工方案

弱电系统桥架及线管敷设施工方案

弱电系统桥架及线管敷设施工方案一、工程的重点和难点分析1.了解本工程火报警系统包括的工作和控制范围2.了解火报警系统控制范围内各系统和各个控制点的控制原理3.对火报警系统主控柜要有充分的了解4.火报警系统的全部连接线均要求为防火线5.火报警系统全部的穿线明装电管均要涂刷防火涂料6.火报警系统的穿线均要有标号,以便连线方捷二、主要的施工技术1.1布线火灾自动报警系统的布线应符合现行国家标准《电气装置工程施工及验收规范》、《火灾自动报警系统设计规范》、《火灾自动报警系统施工验收规范》等的规定。

施工时应符合以下要求:(1)本系统报警线路、联动控制线路、消防电话线路均采用电压等级不低于交流250V的阻燃型低烟无卤铜芯绝缘导线;供电电源线路、应急广播线路、手动直接启停重要设施按钮线、消火按钮启泵线、压力开关启泵线采用电压等到级不低于交流500V的阻燃型低烟无卤铜芯绝缘导线。

(2)所有导线均穿金属管、金属线槽敷设。

暗敷时金属管保护,且保护层厚度不小于30mm ;明敷时应在金属管、金属线槽上采取防火保护措施。

各类线路在由楼板至吊顶段穿LV5Z挠性金属管,其余均穿厚壁钢管。

(3)由本馆至其他各馆的系统网络通信干线采用室外多模光缆;至其他各馆消防水泵的控制及信号线路采用控制电缆;火灾自动报警系统的传输网络不应与其他系统的传输网络合用。

(4)穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%。

敷设于封闭式线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50%。

(5)不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。

(6)弱电线路的电缆竖井宜与强电线路的电缆竖井分别设置,如受条件限制必须合用时,弱电与强电线路应分别布置在竖井两侧。

(7)管内或线槽的穿线,应在建筑抹灰及地面工程结束后进行。

(8)导线在管内不应有接头。

(9)在多尘或潮湿场所应作密封处理。

(10)管子入盒时,盒外侧应套锁母,内侧应装护口。

智能化弱电工程线管线槽桥架安装施工方案

智能化弱电工程线管线槽桥架安装施工方案

智能化弱电工程线管线槽桥架安装施工方案1.弱电工程线管线槽桥架的定义智能化弱电工程线管线槽桥架是一种用于弱电系统的线管线槽的支撑和保护的构造物。

其主要由立柱、横梁、支撑架和连接件以及相关附件组成。

该桥架不仅能满足弱电线管线的支撑和保护的需求,还能提供实时监控和智能化控制功能。

2.施工前准备工作2.1施工前需要对施工区域进行详细测量和勘察,了解弱电线管线的走向、长度和数量等参数,并制定详细的施工方案。

2.2根据项目需求和施工方案,确定所需要的材料和设备,并进行采购和储备。

2.3对施工现场进行清理和准备,确保施工过程中的安全和畅通。

3.施工步骤3.1安装立柱:根据设计要求和现场情况,确定立柱的位置和数量,并进行固定。

立柱的间距和高度应根据实际需要进行调整和安装。

3.2安装横梁:根据设计要求和现场情况,将横梁安装在立柱上,并进行固定。

横梁的间距和长度应根据实际需要进行调整和安装。

3.3安装支撑架和连接件:根据设计要求和现场情况,将支撑架和连接件安装在横梁上,并进行固定。

3.4安装线管线槽:根据设计要求和现场情况,将线管线槽安装在支撑架和连接件上,并进行固定。

线管线槽的长度、数量和走向应根据实际需要进行调整和安装。

3.5连接弱电设备:根据设计要求和现场情况,将弱电设备连接到线管线槽上,并进行测试和调试。

4.安全措施4.1在施工过程中,要注意人员的安全和施工现场的整洁。

不得随意乱堆材料和工具,要保持施工区域的通风和明亮。

4.2在进行高处作业时,必须佩戴安全帽和安全绳,确保人员的安全。

同时要检查和确保立柱、横梁、支撑架和连接件等部件的坚固和可靠,防止发生意外事故。

4.3在施工过程中,要遵守相关的安全操作规范和工艺要求,禁止使用不符合规范的材料和设备,以确保施工质量和人员的安全。

5.施工质量检查5.1在施工过程中,要进行定期的施工质量检查,检查设备的安装、固定和连接情况,确保各部件之间的连接牢固和无松动。

5.2在施工完成后,要进行全面的施工质量检查,检查线管线槽的走向和长度是否符合设计要求,检查弱电设备的安装和连接是否正常,确保施工质量和弱电系统的稳定和可靠。

弱电综合管路系统设计方案

弱电综合管路系统设计方案

弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程,包括:建筑设备监控系统、综合布线系统、平安防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。

它和大楼内全部建筑物的机电设备诸如:变配电、空调、照明等设施有密切关系。

大楼弱电系统对建筑物来说是一个整体,每个弱电系统都有电缆管线,整个大楼遍布着弱电系统的电缆。

管路设计的目的是使这些电缆按确定的规律,合理有序地安置在大楼内的综合管路中。

弱电综合管路的工程设计,其内容包括和整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。

综合管路的设计和施工还牵涉到和其它管道(如暖通、给排水和强电)的关系,以及建筑功能的综合配管或调整,桥架敷设预埋等。

浙江电力生产调度大楼弱电系统应是特殊完善、先进的。

而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。

尤其是项目前期阶段,须要对弱电系统的综合管路进行统一设计,在土建施工时,就需进行预埋工作,以保证弱电工程实施时各种管线均能敷设到位,同时不相互干扰、相互碰撞。

二、需求分析临海市公共租赁房智能化系统包括安防监控系统、可视对讲系统、一卡通停车场管理系统、通信语音系统、无线巡更系统、机房设备系统等。

综合管线系统必需满足大楼弱电各子系统管线需求。

三、设计依据临海市公租房二期智能化工程方案设计图纸JGJ/T16-92 《民用建筑电气设计规范》GBJ116-88《火灾自动报警系统设计规范》GB50067-97《汽车库、修车库、停车场设计防火规范》GB50045-95《高层民用建筑设计防火规范》GA/T75-94《平安防范工程程序和要求》GB50198-94《民用闭路监视电视系统工程技术规范》GY/T106-92《有线电视广播技术规范》GBJ120-88《工业企业共用天线电视系统设计规范》GBJ79-85《工业企业通信接地设计规范》CECS72:2001《建筑和建筑群综合布线工程设计规范》GB50041-96《锅炉房设计规范》GBKJ-90《通信系统机房设计》GB50174-93《电子计算机房设计规范》GB50200-94《有线电视系统工程技术规范》GB50057-94《建筑物防雷设计规范》BG12323-90《电视接收机确保和电缆支配系统兼容的技术要求》GYJ41-89《卫星广播电视地球站设计规范》GYJ41-86《有线广播录音、播音室声学设计规范和用户技术要求》GB/T50314-2000《智能建筑设计标准》GB/T50312-2000《建筑和建筑群综合布线系统工程验收规范》YDJ26-89《通信局(站)接地设计暂行技术规范》GBJT-471《智能建筑弱电工程设计施工图集》YD/T926.1-97《大楼通信综合布线系统总规范》四、综合管线系统设计1、总体规划1、弱电系统共用一个弱电桥架,出桥架后依据室内装修状况在吊顶内暗敷或墙内暗敷管;2、各子系统的接线箱均安装于弱电井或实体墙上;3、弱电系统桥架均接受热镀锌桥架,桥架厚度参照国家相关标准。

弱电智能化项目-桥架工程施工方案(纯方案,5页)

弱电智能化项目-桥架工程施工方案(纯方案,5页)

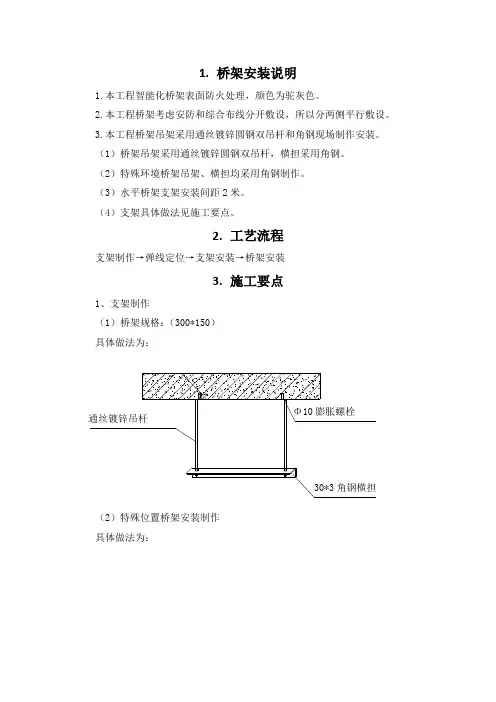

1. 桥架安装说明1.本工程智能化桥架表面防火处理,颜色为驼灰色。

2.本工程桥架考虑安防和综合布线分开敷设,所以分两侧平行敷设。

3.本工程桥架吊架采用通丝镀锌圆钢双吊杆和角钢现场制作安装。

(1)桥架吊架采用通丝镀锌圆钢双吊杆,横担采用角钢。

(2)特殊环境桥架吊架、横担均采用角钢制作。

(3)水平桥架支架安装间距2米。

(4)支架具体做法见施工要点。

2. 工艺流程支架制作→弹线定位→支架安装→桥架安装3. 施工要点1、支架制作(1)桥架规格:(300*150)具体做法为:(2)特殊位置桥架安装制作具体做法为: 通丝镀锌吊杆 30*3角钢横担Φ10膨胀螺栓Φ10膨胀螺栓30*4角钢立柱30*4角钢横担注:桥架支架、吊架说明:1.桥架吊杆、吊架长度根据现场实际情况制作。

2.支架采用角钢制作后,底漆刷铁红油漆一遍,面漆刷驼灰防锈漆一遍。

3.支架焊接连接处,角钢与角钢三面施焊,圆钢与角钢双面施焊,要求焊缝饱满,无夹渣、咬肉现象。

2、拉线定位根据图纸及施工现场确定始端到终端,找好水平线,用拉线沿顶棚在线路的中心线进行放线。

根据中心线再确定两边膨胀螺栓的位置,沿顶棚放好螺栓位置的水平线。

按桥架安装说明要求,分匀档距并用笔标出具体位置。

3、支架安装(1)在确定支吊架的位置时,应按以下要求确定:智能化桥架水平敷设时,支撑跨距要求为2m。

智能化桥架垂直敷设时,固定点间距要求为2m。

非直线段的支、吊架位置见图,桥架弯通或三通、四通弯曲半径不大于300mm 时,应在距弯曲段与直线段接合处500mm的直线段侧设置一个支吊架。

当弯曲半径大于300mm时,还应在弯通中部增设一个支、吊架。

注意:安装支、吊架时,先安装桥架弯通或三通、四通处的支、吊架,然后再分匀档距安装直线段的桥架支、吊架。

桥架非直线段支、吊架位置图(a )弯通;(b )三通;(c) 四通(2)智能化桥架支、吊架调整智能化桥架支、吊安装中,对桥架的支、吊架位置误差,应严格控制。

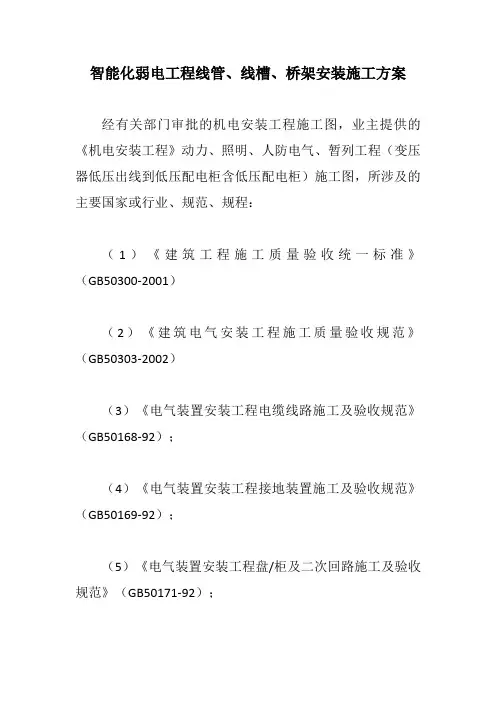

智能化弱电工程线管、线槽、桥架安装施工方案【最新版】

智能化弱电工程线管、线槽、桥架安装施工方案【最新版】

智能化弱电工程线管、线槽、桥架安装施工方案经有关部门审批的机电安装工程施工图,业主提供的《机电安装工程》动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜)施工图,所涉及的主要国家或行业、规范、规程:(1)《建筑工程施工质量验收统一标准》(GB50300-2001)(2)《建筑电气安装工程施工质量验收规范》(GB50303-2002)(3)《电气装置安装工程电缆线路施工及验收规范》(GB50168-92);(4)《电气装置安装工程接地装置施工及验收规范》(GB50169-92);(5)《电气装置安装工程盘/柜及二次回路施工及验收规范》(GB50171-92);(6)《建筑工程施工现场供用电安全规范》(GB50194-93);(7)《施工现场临时用电安全技术规范》(JGJ46-2005);(8)《建筑施工高空处作业安全技术规范》(JGJ80-91);(9)《城市建设档案著作规范》(GB/T50323-2001);(10)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB/T 50712)等。

二、工程概况2.1 工程概况是一幢现代化的综合性大楼。

总用地面积16640m2,建筑面积121547m2(其中地下29419m2,地上92137 m2),地下三层,地上38层,建筑总高度165.2m。

本次电气安装工程施工内容:弱电设备工程包括:综合布线、安防系统等。

电气工程包括:动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜);2.1.1主要功能布置线管、线槽及桥架主要分布在以下位置:A.地下室:地下三层主要为游泳池、人防设施、停车库等;地下二层主要有停车库,另有专用库房及设备机房、控制室等;地下一层是空调主机房、变压器室、高、低压配电室、发电机房、控制室、监控室、停车库等。

B.裙楼:首层为大堂、系统控制室、数据机房、办公室、员工活动中心、会议中心区等;二层是控制室、数据机房、设备间及库房、员工活动中心、会议区等;三层有传输机房、空调机房、员工餐厅、员工活动中心,其东侧为会展中心区;四层以传输机房、空调机房、员工餐厅为主,另有员工活动中心(室内篮球场);五层设有传输机房、设备机房、员工餐厅等;六层为网管监控维护室、数据机房、网管演示厅、电力室、贵宾餐厅及员工活动中心(网球场);七层为空调设备间。

智能化弱电系统设计方案

智能化弱电系统设计方案
3、从业主外出→回家→外出的整个方便的流程。整个流程 可以制作成宣传片,在售房现场进行播放,吸引顾客购买。 例如其中一个流程为:业主外出时,车库门打开,系统检测 到车已经离开,对于家庭内的相应的门窗自动进行布撤防, 有人非法入侵时自动报警至业主手机及物业管理中心,在业 主通过小区主次出入口道闸时自动检测车辆车牌,已授权车 辆直接放行,无需停车询问。回家时亦直接通过小区主出入 口进行不停车进入小区,到车库门前车库自动打开,系统检 测到车的状态,相应的门窗自动进行布撤防。
2012/340//12/03204
智慧 智能家居的生活是

当您工作一天开车行驶在回家的路上时 ,掏出手机轻轻一按,家里的空调、窗 帘便会自动打开,提前让家里充满新鲜 的空气,达到舒适的温度。
智能家居生活是什么样的?
2012/340//12/03204
智慧 智能家居的生活是

回到家中,在手机上轻轻一按,车库门会 自动打开,并在车开进去后自动缓缓关上 。同时家里的灯光会自动感应主人的位置 来决定是否开启或关闭,就如忠实的仆人 一样欢迎主人回家
智能化提升建设
根据现阶段人们对小区的额外功能需求,提升小 区便利舒适,规划以下系统: 背景音乐系统 信息发布系统 入户指纹密码刷卡锁 智能家居系统
智能化提升建设
背景音乐系统
❖ 背景音乐系统功能
背景广播将为整个小区的周界提供舒适的背景音乐,在喷泉、清水平台等 功能处设置不同分区,方便控制。
更可以执行场景操作,使多个设备形成联动;从而给用户带来最大程度的高效、便利、舒适与安全.
2012/340//12/03204
丰富的控制方式
碧日智能家居系统提供丰富多样的人机控制方式,用户既可以通过墙上的按键来控制灯 光窗帘等,也可以通过触摸屏来控制家里的所有设备,或者是远程控制家里的设备,让 您在外地旅游度假的时候也能掌握家中的情况。

智能化系统施工方案

智能化系统施工方案

智能化系统施工方案(一)、施工准备本工程智能化系统包括弱电网络、电话、安防监控、门禁系统。

摄像头、门禁等内容为深化内容。

(二)、综合布线系统1.工艺流程敷设管路、安装桥架----穿线(水平布线、垂直干线)-----安装信息模块及面板、安装配线架----线路通断、线性测试-----竣工文档的整理2.设备的安装1)机柜安装方法:机柜安装完毕后,水平、垂直度应符合厂家规定。

如无厂家规定时,垂直度偏差不大于3mm;安装机柜面板,架前留有 1.5m空间,机柜背面离墙距离大于0.8m,以便于安装和施工;壁挂式机柜底距地面宜为300-800 mm。

2)配线设备机柜安装方法:采用下走线方式时,架底位置与电缆上线孔相对应;各直列垂直倾斜误差不应大于3mm,底座水平误差每平方米不大于2mm;接线端子各种标志齐全;交接箱或暗线箱暗设在墙体内。

预留墙洞安装,箱底高出地面为500-1000 mm。

3)各类接线模块安装方法:模块设备完整,安装就位,标志齐全;安装螺丝必须拧紧,面板保持在一个水平面上。

4)信息插座安装方法:安装在活动地板或地面上,固定在接线盒内,插座面板有直立和水平等形式,接线盒盖可开启,并严密防水、防尘。

接线盒盖与地面齐平;安装在墙体上,高出地面30mm,如地面采用活动地板时,加上活动地板内净高尺寸;信息插座有标签。

3.线缆的敷设1)线缆的敷设一般应符合下列要求:缆线布放前应核对规格、程式、路由及位置与设计规定相符。

缆线的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤。

缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰、端正和正确。

电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。

各缆线间的最小净距应符合设计要求。

缆线布放时应有余量。

在交接间、设备间对绞电缆预留长度一般为3-6m,工作区为0.3-0.6m;光缆在设备端预留长度一般为5-10m。

有特殊要求的应按设计要求预留长度。

弱电智能化工程综合管路系统施工方案

弱电智能化工程综合管路系统施工方案

弱电智能化工程综合管路系统施工方案主干桥架与分支管线的施工是最影响工程工期的关键工序。

因此必须先期定货先期施工,以保证在吊顶龙骨安装前施工结束。

在楼层吊顶设备层内,除智能化系统的主干桥架与分支管线外,还有强电部分的供电桥架、空调系统的通风管道、给排水系统的上下水管道、消防工程的主干管道等等。

因此在进行该项施工时,必须与其它施工单位密切配合、相互协调,尽量避免“管线打架”相互扯皮,而造成返工。

根据小让大的原则,智能化系统的主干线的主干桥架最好在上述管道基本完成后再进行(可分区进行)。

1施工工艺流程测量定位→桥架安装→分支管路安装。

2桥架安装主干桥架的施工要严格按照设计要求和施工规范进行,在开始敷设前要进行放线定位,其走向应与建筑物轴线平行。

主干桥架的安装方式,吊顶内宜采用倒龙吊架和Ф10—12mm圆钢,沿墙采用三角型支架。

吊架或支架的间距一般为2000mm。

考虑到桥架在调整、布线及今后检修维护过程中可能会上人蹬踏,必须有一定的承载能力,因此倒龙门吊架每隔6—8米应采用角钢制作。

考虑到吊顶内还有灯具(嵌入式)的安装,主干桥架与分支管线的最低安装高度应高于吊顶200mm。

1、桥架施工内容应包括:(1)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能与强电地槽分开架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选相应的盖板。

弱电工程电缆桥架设计方案

弱电工程电缆桥架设计方案

弱电工程电缆桥架设计方案一、项目背景随着信息化的发展,弱电工程在建筑、市政、道路等方面得到越来越广泛的应用,其中电缆桥架是弱电工程中最重要的一部分,起到了承载电缆、散热、防腐等作用,因此在设计方案中需要充分考虑到这些因素。

二、设计目标1.满足电缆的承载需求,保证强度和稳定性;2.良好的通风散热性能,避免因电缆过热导致的故障;3.具有一定的防腐性能,延长使用寿命;4.结构简洁、安装快捷,减少施工时间和成本。

三、设计方案1.材料选择选择优质的镀锌钢材料作为电缆桥架的主要材料,可以在一定程度上提高其防腐性能,同时保证桥架的结构稳定性。

在特殊环境下,还可以选用不锈钢材料,以确保长期的稳定使用。

2.结构设计电缆桥架的结构设计需要考虑到承载能力、通风散热和防腐性能。

可以采用梁式结构或框架式结构,根据实际情况进行选择,以保证横梁和立柱的承载能力。

同时在设计时需考虑到通风口的设置,确保电缆在工作时能够得到充分的散热和通风。

3.安装方案在安装方案中,需要考虑到电缆桥架的连接方式和安装位置,以确保在施工时能够快速安装,并且可以根据实际情况进行灵活调整。

另外,还需要考虑到电缆的布线和连接方式,以确保能够满足实际使用需求。

四、技术要求1.承载力要求:电缆桥架的承载能力需要根据实际情况进行计算和验证,确保在使用过程中能够安全承载电缆的重量。

2.防腐性能要求:电缆桥架的防腐性能需要符合相关标准和规定,避免受到腐蚀影响使用寿命。

3.通风散热要求:桥架设计需要考虑到通风孔的设置,以确保在使用时能够充分散热。

五、设计方案的优势1.稳定可靠:采用优质的材料和结构设计,可以确保电缆桥架在使用过程中的稳定性和可靠性。

2.防腐性能强:在材料选择和表面处理上充分考虑到防腐性能,可以延长使用寿命。

3.通风散热效果好:通过合理的结构设计和通风孔设置,可以保证电缆在使用过程中能够得到充分的散热和通风。

4.灵活安装:安装方案灵活,可以根据实际情况进行调整,减少施工时间和成本。

弱电智能化施工方案(详细)

弱电智能化施工方案(详细)

第一章施工方案第一节、桥架、线槽及配管配线工程一、桥架、线槽的安装(1)施工前期准备工作1)熟悉施工图纸。

由于桥架,线槽要占用吊顶空间,在施工前,项目经理部专业技术人员应与通风、管道和电气专业核对图纸,确定吊顶内施工空间是否能满足断面布置的施工要求,如果吊顶空间截面高度不足,应记录并建议设计单位修改吊顶标高或作其它处理,以防施工时无法通过。

2)桥架、线槽应在土建龙骨安装前安装。

(2)桥架、线槽安装的工艺要求1)桥架、线槽应防腐良好,连接螺丝螺母应采用镀锌件。

2)支架应平直、吊架应竖直。

安装前应先放线,竖井支架间距按1.5m,水平段支架间距按2米。

线槽同标高时,支、吊架全长允许偏差为20mm,桥架5mm。

3)钢制桥架每超过30m时,应采用伸缩连接板作伸缩处理。

4)桥架与线槽每段均应作接地跨接,并应和接地装置连通。

5)进入竖井内的桥架过楼板的作法及防火处理,可参照标准图JSJT-155(电气竖井设备安装)执行。

竖直穿过楼板的桥架应对每层桥架与楼板的间隙作防火堵燃。

堵燃材料必须采用指定厂家的合格产品封堵。

6)桥架、线槽应在土建吊顶龙骨安装前施工,在土建封面板前,应完成放电缆、电线、接中间头、电气试验、校线、绝缘测试及缆线固定等。

并且记录完整无误,申请隐蔽验收合格后,立即盖上盖板,土建才能封面板。

二、配管配线工程(1)施工前期准备工作:1)熟悉施工图纸,除完全掌握图纸设计功能敷设方法外,还应与暖通、给排水、设备专业核对图纸,明确压力开关,水流指示器,信号阀、电动阀、排烟口、正压送风口、传感器、执行器等部件位置,使电管配合一次到位。

核对探头,广播是否与风口、自喷头等位置重合,是否满足规范距离要求等,明确消火栓中左栓和右栓的按钮开关处于那一侧,使配合位于按钮侧。

2)认真整理施工图纸中发现的疑难问题,参加设计方的图纸会审、交底工作,为求将图中问题解决在施工之前。

3)根据图纸及相关标准编制设备、材料计划,管、线、箱(盒)规格准确,电线应按规范提出分色要求。

智能化弱电工程线管、线槽、桥架安装施工方案【最新版】

智能化弱电工程线管、线槽、桥架安装施工方案【最新版】

智能化弱电工程线管、线槽、桥架安装施工方案经有关部门审批的机电安装工程施工图,业主提供的《机电安装工程》动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜)施工图,所涉及的主要国家或行业、规范、规程:(1)《建筑工程施工质量验收统一标准》(GB50300-2001)(2)《建筑电气安装工程施工质量验收规范》(GB50303-2002)(3)《电气装置安装工程电缆线路施工及验收规范》(GB50168-92);(4)《电气装置安装工程接地装置施工及验收规范》(GB50169-92);(5)《电气装置安装工程盘/柜及二次回路施工及验收规范》(GB50171-92);(6)《建筑工程施工现场供用电安全规范》(GB50194-93);(7)《施工现场临时用电安全技术规范》(JGJ46-2005);(8)《建筑施工高空处作业安全技术规范》(JGJ80-91);(9)《城市建设档案著作规范》(GB/T50323-2001);(10)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB/T 50712)等。

二、工程概况2.1 工程概况是一幢现代化的综合性大楼。

总用地面积16640m2,建筑面积121547m2(其中地下29419m2,地上92137 m2),地下三层,地上38层,建筑总高度165.2m。

本次电气安装工程施工内容:弱电设备工程包括:综合布线、安防系统等。

电气工程包括:动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜);2.1.1主要功能布置线管、线槽及桥架主要分布在以下位置:A.地下室:地下三层主要为游泳池、人防设施、停车库等;地下二层主要有停车库,另有专用库房及设备机房、控制室等;地下一层是空调主机房、变压器室、高、低压配电室、发电机房、控制室、监控室、停车库等。

B.裙楼:首层为大堂、系统控制室、数据机房、办公室、员工活动中心、会议中心区等;二层是控制室、数据机房、设备间及库房、员工活动中心、会议区等;三层有传输机房、空调机房、员工餐厅、员工活动中心,其东侧为会展中心区;四层以传输机房、空调机房、员工餐厅为主,另有员工活动中心(室内篮球场);五层设有传输机房、设备机房、员工餐厅等;六层为网管监控维护室、数据机房、网管演示厅、电力室、贵宾餐厅及员工活动中心(网球场);七层为空调设备间。

银行智能化弱电系统工程设计方案

银行智能化弱电系统工程设计方案
采用小间距LED全彩显示屏,把无缝 拼接技术、多屏图像处理技术、信号切 换技术、网络技术等科技手段的应用综 合为一体,形成一个真正无缝拼接,拥 有高亮度、画面清晰流畅、高灰度,高 刷新,技术先进、功能强大、使用方便 的LED大屏幕显示系统
在16楼建立会议系统的中央控制 室,通过电脑操作控制主机,会 场采用一块双向无线触摸屏完成 单个会场音频、视频、灯光等功 能的操作
智能化系统
会议系统-功能实现
智能化系统组成
各子系统功能实现 --智能化应用
项目总体预算
感谢观看
THANK YOU
建筑设备管理系统
.
大楼机房.
办公大楼共设置四个机房:
2楼中心机房、28楼高区机房,负责整栋大楼的线缆汇聚、网络聚合、集中供配电功能
2楼物管监控机房,负责整栋大楼的物管集中监控与控制
2楼保卫监控机房,负责整栋大楼的安全保卫集中监控与控制
建筑设备管理系统
5楼大楼中心机房
中心机房位于大楼2楼,面积约210平方米,机房主要工作区包括:主机房、电源室、运营商接入机房、 操作间。主机房包含服务器和存储设备区、核心网络交换设备区、安全设备机区。电源室主要包括精 密空调、UPS、电池和配电柜。运营商接入区主要存放各运营商接入设备。操作间主要给工作人员办公。
办公楼层每层设置8个广播点,每4层楼梯间设 置1个广播点,共设计260个广播点,主要对大楼 内的36层进行背景广播,业务广播紧急广播,且 主系统对今后扩容预留接口。
智能化系统
会议系统-技术实现
采用小间距LED全彩显示屏,把无缝拼接技 术、多屏图像处理技术、信号切换技术、网 络技术等科技手段的应用综合为一体,形成 一个真正无缝拼接,拥有高亮度、画面清晰 流畅、高灰度,高刷新,技术先进、功能强 大、使用方便的LED大屏幕显示系统。

弱电系统管路设计方案【最新版】

弱电系统管路设计方案【最新版】

弱电系统管路设计方案前言:弱电系统管路设计方案一般我们都不会很重视,但是什么设计都需要一个书面的东西,本篇文章可以做弱电系统管路设计方案模板!正文:一、设计依据GBJ300-88 建筑安装工程质量检验评定统一标准GBJ303-88 建筑电气安装工程质量评定标准IAB,RFC793/791 TCP/IP通信协议标准ISO7498-2N 网络安全体系结构标准GBJ-93-86 工业自动化仪表工程施工及验收规范SDJ279-90 电力建设施工及验收技术规范IEEE 802.3 100 BASE-TIEEE 802.5 TOKEN RING 标准二、系统管路设计弱电系统是现代建筑物内的综合系统工程。

它包括与园区内建筑体、变配电、供气、照明等设施有关的安全防范系统、背景音乐系统、结构化综合布线系统、安保监控系统等。

园区弱电系统对建筑物来说是一个整体,从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。

这些路由要按一定的规律,合理有序、有机地通过弱电系统的综合管路安置在园区内。

综合管路系统的设计,可以合理地建立弱电系统的公共通道。

综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。

综合管路的设计和施工还牵涉到其他管路(如暖通、给排水和强电)和建筑功能的综合配管或调整,桥架敷设预埋。

本工程各园区的垂直干线敷设在梯级式弱电桥架内,水平走线采用槽式弱电桥架。

弱电桥架的采用可以大量减少预埋管路,方便建筑施工,并且可避免预埋的盲目性造成的损失,修改管线和维修都很方便。

工作区采用UPVC20或UPVC25阻燃塑料管敷设到:各个工作点,保证各网络信号的传输性能。

室外建筑群主干线通过预埋人手井及弱电地下管道(PE电信管)敷设到各幢大楼。

各系统主干线在地下管道七孔PE管内穿线,管接要用胶水封接,PE管口用橡胶封口进行防水、防潮湿。

整套室外管道要与校园污水排水管整体设计,防止弱电管道滞水,避免意外事故发生。

弱电工程管路与桥架施工方案

弱电工程管路与桥架施工方案

电气管路的施工(1)材料要求本工程电气配管中采用镀锌钢管。

a、镀锌钢管壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。

具有产品材质单和合格证。

b、管箍使用通丝管箍。

丝扣清晰不乱扣,镀锌层完整无剥落,无劈裂,两端光滑无毛刺,并有产品合格证。

c、锁紧螺母、根母,外形完好无损,丝扣清晰,并有产品合格证。

d、护口有用于薄、厚管之区别,护口要完整无损,并有产品合格证。

e、螺栓、螺丝、胀管螺栓、螺母、垫圈等采用镀锌件。

(2)钢管暗敷设施工工艺流程(3)钢管明敷设施工工艺流程(4)灯光设备安装工艺流程(5)操作工艺a、大于Ф32的钢管采用液压(电动)弯管机弯制和成品弯头。

≤Φ25的钢管可采用弯管器弯制。

钢管弯曲处不应出现凹凸和裂缝,弯扁程度不应大于管外径的10%。

对钢管的允许弯曲半径符合规范要求。

b、钢管之间连接采用管箍丝扣连接时,套丝不得有乱扣现象,管箍必须使用管丝管箍。

管箍后,管口应对严,外露丝不多于2扣,并跨接接地线。

JDG钢管之间连接采用专用管接头连接。

c、管进箱、盒连接,箱、盒开孔整齐并与管径相吻合,要求一管一孔,不开长孔。

铁制盒、箱严禁用电、气焊开孔。

管口入盒、箱处,暗配管可用跨接地线焊接固定在盒边或箱子接地端子板上严禁管口与敲落孔焊接,管口露出盒、箱应小于5mm。

锁紧螺母者与锁紧螺母齐平。

露出锁紧螺母的丝扣为2-4个。

d、墙体配管采用一次性到位安装方式,定好盒子位置及标高,电管直接进入盒内。

(6)吊顶内明配管a、水平或垂直敷设明配管允许偏差值,管路在2m以内时,偏差为3mm,全长不应超过管子内径的1/2。

b、检查管路是否畅通,内侧有无毛刺,镀锌层是否完整无损,管子不顺直者调直。

c、敷管时,先将管卡一端的螺丝拧进一半,然后将管敷设在管卡内,逐个拧牢。

使用铁支架时,将钢管用Ω卡子固定在支架上,不能将钢管焊接在支架上。

d、管路连接采用丝扣连接。

(7)钢管配线的一般要求a、管子与接线盒连成一个不间断的导体,并实现接地,管接头必须严密,牢固,不得有毛刺。

弱电、消防、建筑智能等机电工程施工方案

弱电、消防、建筑智能等机电工程施工方案

弱电、消防、建筑智能等机电工程施工方案一、智能化分部工程施工方案(一)桥架、金属线槽安装电缆桥架在电气竖井内、变配电室、设备机房内的桥架用普通槽式桥架,其余均为有防火保护的封闭式金属桥架。

1)金属线槽施工工序开箱点件→吊(支)架制作→金属线槽安装→检查验收。

2)吊(支)架的安装根据金属线槽和吊件组装图,进行划线确定固定点,然后在固定点处进行打孔固定。

其固定方法可使用金属膨胀螺栓固定法,预埋螺栓固定法,预埋铁焊接固定法,直接固定在建筑物的金属结构上采用螺栓抱箍卡接或焊接固定方法,固定间距和固定螺栓的选用规格由工程设计确定。

当设计无具体规定时,可根据线槽重量与承载情况选用固定螺栓。

2m电缆桥架水平吊装时,支架间距不大于1.5m,垂直安装时,支架间距不大于2m;线槽施工时,应注意与其他专业的配合。

3)金属线槽的安装要求①电缆金属线槽内横断面的填充率不大于40%。

②不同电压、不同用途的电缆不宜敷设在同一层线槽上:A、1kV以上和1kV以下电缆;B、应急照明和其它照明的电缆;C、强电和弱电电缆如受条件限制,必须安装在同一层线槽上时,应用隔板隔开。

③金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方,否则应采取防腐隔离措施。

4)金属线槽安装①根据金属线槽布置安装图,找出预埋件或固定点位置,沿吊顶内敷设吊架或支架。

②金属线槽整体与吊(支)架的垂直度与横档的水平度,应调整到符合规范要求,金属线槽上、下各层都对齐后,然后将吊(支)架固定牢固。

③金属线槽敷设完毕后,在竖井中敷设电力电缆或控制电缆时,应做防坠落卡防止线路下坠。

④金属线槽应可靠接地。

⑤电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后,用防火材料封堵。

5)检查和验收①根据金属线槽线路平面布置图,检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱(柜)等处,各接茬应平整,接口缝隙均匀严密,吊、支架或者托臂和立柱固定间距均匀,固定牢固,吊杆平直,受力点正确。

智能化弱电工程桥架安装方案

智能化弱电工程桥架安装方案

智能化弱电工程桥架安装方案前言:桥架施工方案是施工组织设计的一部分,今天分享一套桥架施工方案,可以直接使用。

正文:1,工程概况本工程为某大厦网络布线工程桥架安装,本大楼共10 层,为住宅区改造。

此次桥架安装分为水平安装和垂直安装,水平安装为A 套房门口沿走廊途径B、C、D、E 套房大门至 F 套房门口,呈U 字型结构,采用100*50 镀锌桥架,吊装,吊装高度根据主梁高度确定;垂直安装采用300*100 镀锌桥架,沿墙安装。

2编制依据3施工准备和部署3.1施工准备(.1.1 技术准备(1 )设计施工图纸和电缆桥架加工大样图齐全。

(2)各种电缆桥架技术文件齐全。

(3)土建预留的孔洞其位置,大小应符合设计和施工规范要求。

准备(1)电缆桥架及其附件:应采用经过镀锌,其型号、规格应符合要求。

电缆桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象。

(2)金属膨胀螺栓:应根据容许拉力和剪力进行选择。

(3)镀锌材料:采用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理。

(4)辅助材料:钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

(.1.3 主要机具准备(1 )铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等。

(.1.4 作业环境准备(1 )配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

(2)顶棚和墙面的第一边喷浆全部完成后,方可进行电缆桥架敷设。

(3)建筑竖井内土建湿作业全部完成。

准备(4)地面电缆桥架应及时配合土建施工。

3.1.5 施工准备(1 )现场加工须设置专用工作台,加保护围栏。

(2)作业班组应分工明确,,提高“专业化”施工水平。

(3)施工技术资料要和施工进度同步。

4 操作工艺4.1工艺流程:预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定,吊杆、吊架安装,桥架安装。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

智能化弱电工程桥架管路系统设计方案
1.概述
线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点,它广泛用于智能化弱电系统工程中。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范,在工程设计中也实现了标准化、系列化和通用化,为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点,对技术改造、扩大电缆、维护检修带来方便。

2.设计依据
《普通碳素结构钢冷轧刚带》
《钢制电缆桥架工程设计规范》
3.桥架的分类及特性
电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架)等构成,用以支撑电缆,并具有连续的刚性结构系统。

按照结构型式分为:梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型
美观、结构简单、安装方便、散热透气性好等优点,既适用于动力电缆的安装,也适用于控制电缆的铺设。

电缆桥架的选用及安装应因地制宜,应随工艺管道架空敷设;
电缆桥架可楼板,梁下安装;
可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装;
可在露天立柱或支墩上安装。

可水平、垂直敷设,可转角、T字形、十字形分支;
可调宽、调高、变径等,具有安装使用灵活的优点。

4.桥架的计算
●电缆桥架的载荷G总的计算:
G总=n1q1+n2q2+n3q3+ ……
式中:q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)
n1、n2、n3 …… 为相应电缆的根数
G应小于电缆桥架的允许载荷
当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

●电缆桥架宽度b的计算:
控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右)
电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ ……
需要的托架横载面积:s=s0d/0.4=s/h=s/(0.3h)
式中:h为电缆桥架净高
5.桥架设计与敷设的设计考虑
桥架从弱电竖井引入到控制室,在控制室机房内,应铺设高架抗静电地板,并在高架抗静电地板下安装金属线槽,将水平桥架、垂直桥架和配线机柜连接起来。

垂直线缆通过垂直桥架贯通整个大楼,垂直桥架的作用是提供弱电竖井内垂直干线的通道。

弱电系统垂直桥架,安装在各层的配线间电缆竖井内,各系统电缆通过桥架在各层引出,进入各层水平主桥架。

水平线缆通过各层走廊上方吊顶内的水平桥架进入各个区域。

在各区域内,将根据实际情况,使用金属线槽(吊顶内)、薄壁金属电线管。

根据本项目的招标要求,系统设计采用金属槽式电缆桥架结构。

(1)垂直桥架的设计
垂直桥架安装在弱电竖井内,自下而上,贯通整个大楼。

桥架应固定在墙面上,要求桥架为全密封结构,可通过锁扣开启盖子,桥架之间通过配套的连接片和螺栓连接。

桥架底面要求冲穿线环,提供可以固定线缆的支架,以免线缆因重力损伤。

根据布线标准,要求每隔600mm高度冲一排穿线环(每排均布4个穿线环),要求没有毛刺。

垂直桥架与各层的水平桥架连接,并且要求与各楼层配线间高架抗静电地板下的桥架连接。

根据布线系统的穿线工艺要求,桥架的内截面尺寸应大于所穿线缆截面积之和的3倍。

桥架转弯处应采用弧线形弯头或折线型弯头,以免发生线缆损坏。

桥架连接处要求通过接地线彼此连接。

桥架施工时间应在内装修期间,与强电工程同步进行。

桥架施工完毕后,应校验、检查、验收。

(2)水平桥架的设计
水平管线是大楼内弱电系统的主动脉。

根据图纸所示,弱电系统各系统水平电缆,从各层弱电竖井(配线间)引出后,先沿走廊吊顶内的主电缆桥架敷设至各个设有信息点、布防点的区域,再由各区域吊顶内的分路桥架、线管或预埋在墙内的不同规格的穿线管,将电缆引到各系统前端设备或信息插座。

水平桥架采用走吊顶的轻型装配式槽形电缆桥架,这种方式适用于大型建筑物,为水平线系统提供机械保护和支持。

装配式槽形电缆桥架是一种闭合式的金属托架,安装在吊顶内,从弱电井引向各个设有信息点或布防点的区域。

弱电系统的综合布线系统、监控系统等的布线是放射型的,线缆用量较大,所以线槽容量的计算很重要。

按照标准的线槽设计方法,应根据水平线的外径来确定线槽的容量,即线槽的横截面积= 水平线截面积之和×3,线槽的材料为冷轧合金板,表面进行相应处理,如镀锌、喷塑、烤漆等。

为保证线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线缆路由的弯转自如。

金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接,然后接地。

如果不能确定信息出口的准确位置,布线
时可先将线缆盘在吊顶内的出线口,待具体位置确定后,再引到各信息点、布防点。

(3)对桥架管线的施工要求
金属桥架用来安放和引导电缆,并起到机械保护的作用。

同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地,并为今后维护和扩充提供方便。

桥架材料均为冷轧合金板,表面镀锌;钢板厚度>2.0㎜。

表面进行酸洗、磷化及热镀锌处理,镀锌层厚度≥40μm,线槽内侧喷涂防火涂料,厚度满足防火30分钟需求,附着力为一级,符合规范要求。

管线施工单位要求必须根据国家标准,确保电缆铺设的可能性,清除管内毛刺和垃圾,并在管内留有穿线所需的引导钢丝;
为了确保穿线顺利,在电线管排放中,施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。

根据弱电系统布线的施工要求,在管线转弯处不能拐死
角,每根电缆的转弯半径要求为其电缆外径的8-10倍。

因此,吊顶内桥架在转弯或分路处均应设置45度。

水平线槽和竖井梯架连接处,及水平线槽和管线各连接处须配以相应规格的分支附件,不能断接,以保证线路路由的弯曲自如以及线路的安全。

若管线长度不够,需加套管时,应加外套,不能加内套。

在个别地方不能通过铁管时,可用金属软管连接,软管内径不能小于铁管内径。

所有桥架在线缆敷设安装完毕后,全部要求使用锁扣封闭,以防鼠害。

(4)桥架接地要求
为确保线路的安全,应使管线有良好的接地端。

金属线槽、金属软管、电缆桥架及各配线机柜均需整体连接,然后接地。

就接地系统设计提出以下建议:
1)镀锌冷轧金属线槽的规格为2米/节,建议在线槽与线槽用连接片连接时加入有效的接地体(连接导线),该接地导线线径不应小于6平方毫米。

弱电线槽应统一接入弱电系统的接地电极。

2)镀锌钢管的规格为6米/根,建议在管与管连接时增加有效的接地体(跨接导线),该接地导线线径不应小于6平方毫米。

整个大厦弱电线槽应统一接入大厦的弱电系统的接地电极。

3)镀锌钢管与镀锌冷轧金属线槽之间的连接也应加入有效的接地连接导线,并接入大厦弱电系统的接地电极。

金属线槽与机柜也用跨接导体连接。

4)各个信息点、布防点的出线盒和管路系统内的分线盒,与线管的连接应加入有效的接地连接导线,并接入大厦弱电系统的接地电极。

5)为防止电磁干扰,弱电线缆管路与强电线缆管路平行走向之间距离应相距20cm以上,即
2-5KVA应大于305mm;
>5KVA应大于610mm。

6)在机房中的所有弱电机柜均使用16mm2的多芯绝缘铜线直接与弱电接地端子连接,以确保抗静电活动地板支架构成有效的等电位。

(5)桥架尺寸的设计。

根据本酒店各层酒店部分平面图所示,弱电系统(包括综合布线系统、视频监控系统、门禁系统、公共广播系统等)所配套的主干桥架为共用300×100线槽(中间加隔板)设计比较合理,设计敷设为一个统一的总线槽(桥架),在桥架内分隔为三个隔断,综合布线、视频监控、门禁系统等各个系统分别占用一个隔断,层次分明互不影响。

美观统一,施工方便,一次布设完成。

根据各楼的实际需求情况分别采用200×100、150×100、100×100线槽。

我们选用2.0冷镀锌槽式电缆桥架。

桥架和线管统计如下:
桥架和线管统计
6)与装修工程商的协调与配合
由于内装修与弱电管线之间有着密切的关联,需要得到安装公司的支持与配合,例如隔断内是否有横档、弱电管线与强电管线的交叉、在剪力墙上能不能开洞、部分柱子要剔槽或外包装、某些垂直桥架要安装假柱子等等,因此有关管线的实际走向有待于与内装修工程的承包商商谈后,再提供准确的管线方案。

6.桥架系统配置清单。
