宇电AI-733_733P型精密人工智能温度控制器 S036-06说明书V8.3版本
宇电 519(8.2)温控器中文说明书
AI-519型人工智能温度控制器使用说明书(V8.2) 版权所有（C）1994-2015目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 技术规格 (7)1.4 接线方法 (9)2 显示及操作 (14)2.1 面板说明 (14)2.2 参数设置流程 (15)2.3 操作方法 (16)3 参数功能 (18)3.1参数锁与现场参数 (18)3.2完整参数表 (19)1 概述1.1 主要特点●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●具备手动/自动无扰动切换功能及上电软启动功能。
●采用宇电公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。
●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。
●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。
注意事项●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。
只有配置好参数的仪表才能投入使用。
1.2 型号定义AI-519仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
宇电人工智能温度控制器S020-11 AI526-526说明书V8.3
AI-526/526P型人工智能温度控制器使用说明书(V8.3)目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (19)2.1 盘装表面板说明 (19)2.2 D7/E7导轨表面板说明 (20)2.3 显示状态 (21)2.4 操作方法 (22)2.4.1 设置参数 (22)2.4.2 快捷操作功能 (22)3 参数功能 (24)3.1自定义参数表 (24)3.2完整参数表 (25)3.3 特殊功能补充说明 (37)3.3.1 单相移相触发输出 (37)3.3.2 上电时免除报警功能 (37)3.3.3 给定值切换／外部程序控制按钮 (37)3.3.4 通讯功能 (38)3.3.5 温度变送器／程序给定发生器 (38)4 程序控制（仅适用AI-526P型） (39)4.1 功能及概念 (39)4.2 程序编排 (41)4.2.1 斜率模式 (41)4.2.2 平台模式 (42)4.2.3 时间设置 (43)4.2.4 给定值设置 (44)4.2.5 运行多条曲线时程序的编排方法 (44)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
宇电AI-526_526P型人工智能温度控制器 S020-12说明书
AI-526/526P型人工智能温度控制器使用说明书(V8.3)目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (19)2.1 盘装表面板说明 (19)2.2 D7/E7导轨表面板说明 (20)2.3 显示状态 (21)2.4 操作方法 (22)2.4.1 设置参数 (22)2.4.2 快捷操作功能 (22)3 参数功能 (24)3.1自定义参数表 (24)3.2完整参数表 (25)3.3 特殊功能补充说明 (37)3.3.1 单相移相触发输出 (37)3.3.2 上电时免除报警功能 (37)3.3.3 给定值切换／外部程序控制按钮 (37)3.3.4 通讯功能 (38)3.3.5 温度变送器／程序给定发生器 (38)4 程序控制（仅适用AI-526P型） (39)4.1 功能及概念 (39)4.2 程序编排 (41)4.2.1 斜率模式 (41)4.2.2 平台模式 (42)4.2.3 时间设置 (43)4.2.4 给定值设置 (44)4.2.5 运行多条曲线时程序的编排方法 (44)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
宇电AI-733_733P型精密人工智能温度控制器 S036-06说明书V8.3版本
1 概述
1.1 主要特点
●输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格，测量精度达0.2级。 ●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能及全新的精细控制模式。 ●采用先进的模块化结构，直接三相三线移相触发，能广泛满足各种电加热应用场合的需要，交货迅速且维护 方便。 ●重视节能与环保的设计理念，采用高品质元件实现低功耗与低温漂，有效节约客户能源。 ●每秒12.5次测量采样数率，最小控制周期达0.24秒，能适应快速变化对象的控制精度。 ●人性化设计的操作方法，易学易用。 ●允许自编辑操作权限及界面。 ●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。 ●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
AI-733/733P型精密人工智能温度控制器 使用说明书
(V8.3)
目录
1 概述.............................................................................................................................................. 1 1.1 主要特点 ................................................................................................................................ 1 1.2 型号定义 ................................................................................................................................ 2 1.3 模块使用 ................................................................................................................................ 4 1.3.1 模块插座功能定义........................................................................................................... 4 1.3.2 常用模块型号 ................................................................................................................. 5 1.3.3 模块安装更换 ................................................................................................................. 6 1.3.4 K9 模块应用说明............................................................................................................ 6 1.3.5 选型及使用注意事项 ...................................................................................................... 6 1.4 技术规格 ................................................................................................................................ 8 1.5 节能与环保的设计................................................................................................................... 10 1.6 接线方法 ................................................................................................................................ 11

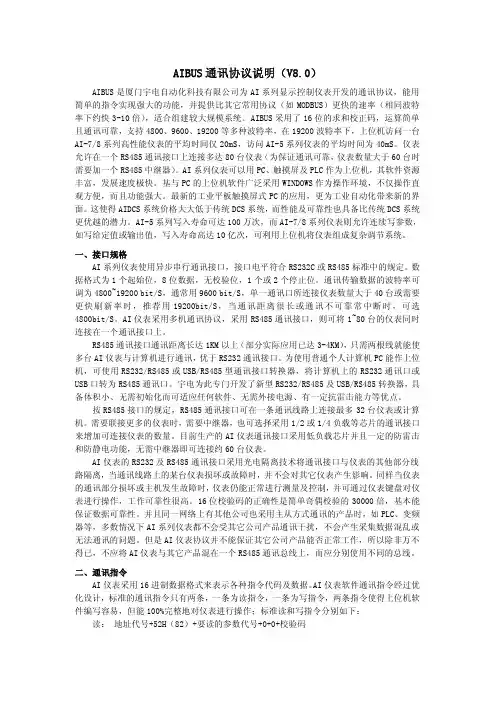

宇电AI-BUS v8.0
AIBUS通讯协议说明（V8.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下约快3-10倍），适合组建较大规模系统。
AIBUS采用了16位的求和校正码，运算简单且通讯可靠，支持4800、9600、19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为40mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力。
AI-5系列写入寿命可达100万次，而AI-7/8系列仪表则允许连续写参数，如写给定值或输出值，写入寿命高达10亿次，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200bit/S，通常用9600bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上（部分实际应用已达3-4KM），只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。
宇电AI-519型人工智能温度控制器 S081-04中文说明书
AI-519型人工智能温度控制器使用说明书(V7.5)S081-04目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 技术规格 (7)1.4 接线方法 (9)2 显示及操作 (15)2.1 面板说明 (15)2.2 D7/E7导轨表面板说明 (16)2.3 参数设置流程 (16)2.4 操作方法 (18)3 参数功能 (20)3.1参数锁与现场参数 (20)3.2完整参数表 (21)1 概述1.1 主要特点●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●具备手动/自动无扰动切换功能及上电软启动功能。
●采用宇电公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。
●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。
●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。
注意事项●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。
只有配置好参数的仪表才能投入使用。
1.2 型号定义AI-519仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
AI-519型人工智能温度控制器使用说明
使用说明书
(V8.2)
版权所有（C）1994-2014
S009-05
目录
1 概述 ..................................................................................................................................................... 1 1.1 主要特点 ....................................................................................................................................... 1 1.2 型号定义 ....................................................................................................................................... 2 1.3 技术规格 ....................................................................................................................................... 7 1.4 接线方法 ....................................................................................................................................... 9
AI-518518P型人工智能温度控制器使用说明书(V7[1].1)
![AI-518518P型人工智能温度控制器使用说明书(V7[1].1)](https://img.taocdn.com/s3/m/f36d46c305087632311212e2.png)
使用说明书 （V7.1）一、概叙 (3)（一）主要特点 (3)（二）型号定义 (4)（三）模块功能的进一步说明 (7)（四）仪表维护 (9)二、技术规格 (10)三、仪表接线 (12)四、面板说明及操作说明 (16)（一）显示状态 (17)（二）基本使用操作 (19)（三）AI人工智能调节及自整定(AT)操作 (20)（四）程序操作（仅适用AI-518P型） (22)五、功能及设置 (23)（一）参数功能说明 (23)（二）部分功能的补充说明 (38)六、常用工作方式 (41)（一）位式调节／报警仪表 (41)（二）温度变送器／程序给定发生器 (42)（三）AI人工智能调节器 (43)七、AI-518P程序型仪表补充说明 (44)（一）功能及概念 (44)（二）程序编排 (46)一、概叙（一）主要特点●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。
●采用先进的AI人工智能调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，并具备多种外型尺寸供客户选择。
●通过新的2000版ISO9001质量认证，品质可靠。
●产品经第三方权威机构检测获得CE认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
注意事项●本说明书介绍的是V7.1的AI-518/518P型人工智能温度控制器，本说明书介绍的功能有部分可能不适合其他版本仪表。
仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时应注意不同型号和版本仪表之间的区别。
务请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的功能。
●AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。
宇电AI-519型人工智能温度控制器 S009-1说明书V8
AI-519型人工智能温度控制器使用说明书(V8.3)目录1概述 (1)1.1主要特点 (1)1.2型号定义 (2)1.3技术规格 (7)1.4接线方法 (9)2显示及操作 (16)2.1面板说明 (16)2.2D71/E71导轨表面板说明 (17)2.3参数设置流程 (17)2.4操作方法 (19)3参数功能 (21)3.1参数锁与现场参数 (21)3.2完整参数表 (22)1概述1.1主要特点●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●具备手动/自动无扰动切换功能及上电软启动功能。
●采用宇电公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。
●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。
●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。
注意事项●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。
只有配置好参数的仪表才能投入使用。
1.2型号定义AI-519仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
温控仪的说明书
1
T
1
E
1
J
1
B
1
N
1
Pt100
1
Cu50
0.1
测量范围℃
0～1300 0～1600 0～2300 -200～+350 0～1000 0～1000 600～1800 0～1300 -200～+600 -150～+150
配用传感器
镍铬－镍硅热电偶 铂铑10－铂热电偶 钨铼 3～25 热电偶 铜－铜镍（康铜） 镍铬－铜镍热电偶 铁－铜镍（康铜） 铂铑10－铂铑 6 热电偶 镍铬硅－镍硅热电偶 铂热电阻（R0＝100Ω） 铜热电阻（R0=50Ω）
ouP
输出上限值
0～100
调节器输出上限
ALC 报警输出定义
0～19
见下面说明
SF
系统功能选择
0或4
无变送输出：0 为反作用控制，1 为正作用控制
有变送输出：46 为反作用控制，47 为正作用控制
UAd
通讯地址
0～100
/
Ucr
通讯波特率
0～19200
/
FLT
输入数滤波
0～40
值越大滤波效果越强
run
Ctl 确定的原则如小： （1）采样时间比例输出时，如果采用 SSR（固态继电器）或可控硅作输出控制执行器时，控 制周期可取短一些（一般为 0.5-2 秒），这样可提高控制精度。当采用继电器开关输出时，短的 控制周期会使继电器动作频繁缩短机器开关的寿命，此时一般设置 Ctl 大于或等于 4 秒，但控制 周期太大会使控制精度降低，应根据需要选择一个能兼顾两者的值。
智 能 PID 温 度 控 制 仪
操作说明书
（Ver0913）
宇电2023产品推荐说明书
基于AI人工智能技术的PID算法，轻松实现精准控制AI人工智能调节在外部条件达到要求下，可实现±0.01℃的超高精密温度控制，保障控制目标实现的同时提升温控系统整体控制品质。
传统PID控制AI人工智能调节︵℃︶温度时间（分）AI人工智能调节技术宇电AI人工智能技术可自动识别不同场景如改变给定值、纯滞后延迟、额外扰动、开炉门、意外断电等多种现场场景并模拟专家思路调整PID控制器的工作状态，在多种不同应用场合均能实现无超调和无欠调的精确控制。
0.01℃精准控制效果新型单回路仪表也可拥有2组输入，在仪表内部构成串级控制回路，智能温差整定技术使得串级仪表的调试工作和普通单回路PID仪表的一样简单，遇到复杂控制对象也能轻松应对。
SV MV PV2PV1MV 主控PID 调节器副控PID 调节器测控对象定标串级控制智能温差整定技术︵℃︶温度时间（分）经典AT自整定时间AAT快速自整定时间AAT先进快速自整定除经典的AT自整定功能外，全新开发出AAT先进快速自整定功能，能在设备通电升温时分析升温曲线计算PID参数，无需如传统AT那样来回振荡，大大节约设备调试时间。
︵℃︶温度时间（分）恒温段降温段升温段曲线拟合技术消除超调现象功能强大的程序控制及曲线拟合技术程序型仪表具备多段程序控制功能,可实现任意斜率的升/降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的Al人工智能调节算法，能获得光滑平顺的曲线控制效果。
可备份存储10组50段程序，具有多组程序段选择功能。
允许根据给定值SV的大小自动切换两组PID参数。
定制A/D芯片，硬件性能强悍高精度，低温漂，提供高效节能体验长达2年严格测试，打造出新一代更高性能及更高可靠性产品可提供0.05~0.3级测量精度产品，全面满足不同精度要求的客户使用，宇电全新产品按测量精度不同等级而应用5~25ppm/℃的低温漂电阻，测量值的温漂漂移比本公司以往同级产品改善了20%以上。
yudian宇电AIJ五位(测量控制)数字仪表说明书
辅助输出（AUX）：在同时需要加热/致冷双输出的控制场合，AUX位置可安装X3、X5、L1、L4、G、W1、W2等模 块作为调节器第二输出；在不需要作为第二输出的场合可安装L1、L2或L5继电器作为报警输出；也可安装R模块（RS232C 接口）实现与计算机通讯功能。
以下为仪表中8个部分的型号含义。 ① 表示仪表的基本功能
AIJ (0.05 级精度的控制器，AIJ 人工智能技术，多种报警模式及变送，通讯功能)。AIJv-电压型；AIJr-电阻型。 ② 仪表面板尺寸规格
A 面板 96×96mm，开口 92×92mm，插入深度为 100mm。有键盘显示。对于 A 表， E5 面板 48×96mm，开口 92×45mm，插入深度为 100mm。无键盘、完全由电脑设置参数、显示与控制。 ③ 仪表辅助输入（MIO）安装的模块规格：可安装 I2、I4、I5V、I5A、I10V、I200、I500、K3、V 等模块，N 表示未安装，下 同。 ④ 主输出（OUTP）安装的模块规格：可安装 W1、W2、K1、K3、K5/K6、K5A、X3、X5 等模块。 ⑤ 报警输出（ALM）安装的模块规格：可安装 L1、L2、L4、L5、W1、W2、G 等模块。 ⑥ 辅助输出（AUX）安装的模块规格：可安装 L1、L2、L4、L5、W1、W2、G、GJ、K1、X3、X5 等模块。 ⑦ 仪表通讯（COMM）安装的模块规格：可安装 S、S4、V 等模块。 ⑧ 供电电源：不写表示使用 100~240VAC 电源，24VDC 表示使用 20-32VDC 或 20-32V AC 电源。 注：本仪表为采用自动调零及数字校准技术的免维护型仪表，计量检定时若超差，通常对仪表内部进行清洁及干燥即可解决问 题，万一干燥和清洁无法恢复精度，应将此仪表视同故障仪表送回厂方检修。
宇电温控表 17 S017-04 516-516P中文说明书20150715
AI-516/516P 型人工智能温度控制器使用说明书（V8.2） 版权所有（C）1994-2015目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (4)1.3.1 模块插座功能定义 (4)1.3.2 常用模块型号 (5)1.3.3 模块安装更换 (6)1.3.4 模块的电气隔离 (6)1.3.5 部分模块应用说明 (7)1.4 技术规格 (8)1.5 接线方法 (10)2 显示及操作 (16)2.1 面板说明 (16)2.2 显示状态 (17)2.3 操作方法 (18)2.3.1 设置参数 (18)2.3.2 快捷操作功能 (18)3 参数功能 (20)3.1自定义参数表 (20)3.2完整参数表 (21)3.3 特殊功能补充说明 (32)3.3.1 单相移相触发输出 (32)3.3.2 上电时免除报警功能 (32)3.3.3 通讯功能 (32)3.3.4 温度变送器／程序给定发生器 (33)4 程序控制（仅适用AI-516P型） (34)4.1 功能及概念 (34)4.2 程序编排 (36)4.2.1 斜率模式 (36)4.2.2 平台模式 (37)4.2.3 时间设置 (38)4.2.4 给定值设置 (39)4.2.5 运行多条曲线时程序的编排方法 (39)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
