1.直流、交流、电磁基本知识

基础知识：1.直流电与交流电1简介直流电又称恒流电，恒定电流是直流电的一种，是大小和方向都不变的直流电，它是由爱迪生发现的。

脉动直流电与平滑直流电恒定电流是指大小（电压高低）和方向（正负极）都不随时间（相对范围内）而变化，比如干电池。

脉动直流电是指方向（正负极）不变，但大小随时间变化，比如：我们把50Hz 的交流电经过二极管整流后得到的就是典型脉动直流电，半波整流得到的是50Hz的脉动直流电，如果是全波或桥式整流得到的就是100Hz的脉动直流电，它们只有经过滤波（用电感或电容）以后才变成平滑直流电，当然其中仍存在脉动成分（称纹波系数），大小视滤波电路得滤波效果。

2优点1、输送相同功率时，直流输电所用线材仅为交流输电的2/3～l/2 .直流输电采用两线制，以大地或海水作回线，与采用三线制三相交流输电相比，在输电线载面积相同和电流密度相同的条件下，即使不考虑趋肤效应，也可以输送相同的电功率，而输电线和绝缘材料可节约1/3．如果考虑到趋肤效应和各种损耗（绝缘材料的介质损耗、磁感应的涡流损耗、架空线的电晕损耗等），输送同样功率交流电所用导线截面积大于或等于直流输电所用导线的截面积的1.33倍．因此，直流输电所用的线材几乎只有交流输电的一半．同时，直流输电杆塔结构也比同容量的三相交流输电简单，线路走廊占地面积也少．2、在电缆输电线路中，直流输电没有电容电流产生，而交流输电线路存在电容电流，引起损耗．在一些特殊场合，必须用电缆输电．例如高压输电线经过大城市时，采用地下电缆；输电线经过海峡时，要用海底电缆．由于电缆芯线与大地之间构成同轴电容器，在交流高压输电线路中，空载电容电流极为可观．一条200kV的电缆，每千米的电容约为0.2μF，每千米需供给充电功率约3×103kw，在每千米输电线路上，每年就要耗电2.6×107kw?h．而在直流输电中，由于电压波动很小，基本上没有电容电流加在电缆上．3、直流输电时，其两侧交流系统不需同步运行，而交流输电必须同步运行．交流远距离输电时，电流的相位在交流输电系统的两端会产生显著的相位差；并网的各系统交流电的频率虽然规定统一为50HZ，但实际上常产生波动．这两种因素引起交流系统不能同步运行，需要用复杂庞大的补偿系统和综合性很强的技术加以调整，否则就可能在设备中形成强大的循环电流损坏设备，或造成不同步运行的停电事故．在技术不发达的国家里，交流输电距离一般不超过300km而直流输电线路互连时，它两端的交流电网可以用各自的频率和相位运行，不需进行同步调整．4、直流输电发生故障的损失比交流输电小．两个交流系统若用交流线路互连，则当一侧系统发生短路时，另一侧要向故障一侧输送短路电流．因此使两侧系统原有开关切断短路电流的能力受到威胁，需要更换开关．而直流输电中，由于采用可控硅装置，电路功率能迅速、方便地进行调节，直流输电线路上基本上不向发生短路的交流系统输送短路电流，故障侧交流系统的短路电流与没有互连时一样．因此不必更换两侧原有开关及载流设备．在直流输电线路中，各级是独立调节和工作的，彼此没有影响．所以，当一极发生故障时，只需停运故障极，另一极仍可输送不少于一半功率的电能．但在交流输电线路中，任一相发生永久性故障，必须全线停电．3原理直流电所通过的电路称直流电路，是由直流电源和电阻构成的闭合导电回路。

直流电路与交流电路的分析与计算

C．L1中电流的变化值大于L3中电流的变化值
图612
D．L1上电压的变化值小于L2上电压的
【解析】当触头P向右移动时，电阻R变大，总
电阻变大，总电流变小，所以灯L1变暗；内阻、 R0与L1上电压变小，所以最终L2两端的电压变大， L2变亮；由于L2中电流变大，总电流减小，所以 L3中电流减小，灯泡L3变暗，L2中电流变大，L3 中电流减小，总的变化是相抵的效果，合起来
才是灯L1中电流的变化，所以L3中电流的变化更大一些，灯L1上的电压与R0及内电压变化的总和才等于L2上电压的变化．【答案】AD
【同类变式】(2011·海南卷)如图613，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与 A 分别为电压表与电流表．初始时S0与S均闭合，现将S 断开，则( ) C A．V 的读数变大，A 的读数变小 B．V 的读数变大，A 的读数变大 C．V 的读数变小，A 的读数变小 D．V 的读数变小，A 的读数变大
计算通过导体的电荷
量q
通过导体产生的热量、电功以及确定熔丝的熔
断电流
4.变压器和远距离输电 (1)变压器原、副线圈基本量的关系
功率关系电压关系
P1=P2
U1 n1 ，与负载、副线圈的个数
U 2 n2
多少无关
电流关系
(1)只有一个副线圈：II12
n2 n1
(2)多个副线圈： I1n1=I2n2+I3n3+…+Innn
4 电源的功率与效率
①电源的功率P：也称为电源的总功率，是电源将其他形式的能转化为电能的功率，计算式为：
P IE. ②电源内阻消耗功率P内：是电源内阻的热功率，
也称为电源的损耗功率，计算式为：P内 I 2r. ③电源的输出功率P外：外电路上消耗的功率，计

直流电和交流电.最全优质PPT

直流电和交流电
一、直流电路
1.闭合电路 2.动态分析二、交流电路
1.交流电 2.变压器
1.闭合电路
I E Rr
E U 外 Ir E U 外 U内
内电路 E r
当R外 r时
P出
E R
r
2
R
E2 4r
P出 100% R 100% 50%
P总
Rr
外电路
R
纯电阻电路与非纯电阻电路
A．时，c、d间电压瞬时值为110V
B. 电压表的示数为22V C．若将滑动变阻器触片P向上
移，电压表和电流表示数均变大 D．若将单刀双掷开关由a拔向b，两电流表的
示数均变小
练1、如图所示，M是一小型理想变压器，接线柱a、
b接在电压u＝311sin314t （V）的正弦交流电源
上，变压器右侧部分为一火警报警系统原理图，
围成矩形的面积S=0.040m2，小灯泡电阻R=9.0Ω，磁场的磁
感应强度按如图乙所示的规律变化，线圈中产生的感应电动势
瞬时值的表达式为
，其中Bm为磁感应强度的最
大值，T为磁场变化的周期．不计灯丝电阻随温度的变化，不
I n 布的磁场．已知线圈的匝数n=100，电阻r=1.
2
1
功率关系： P1=P2
P2 决定P1
例4、如图，理想变压器原副线圈的匝数比10：1，b 是原线圈的中心抽头，电压表和电流表均为理想电表，除R以外其余电阻不计，从某时刻开始在原线
圈将开c、关d接两在端a加处上,则的(交B变电) U1=311sin100πt(V),并
5W
4、理想变压器
不考虑工作中的能量损失、线圈电阻及磁
B非、纯灯电泡阻恰用泄能电正器漏常W发=，U光It3、如图甲所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，仅在线圈所在空间内存在着与线圈平面垂直的均匀分

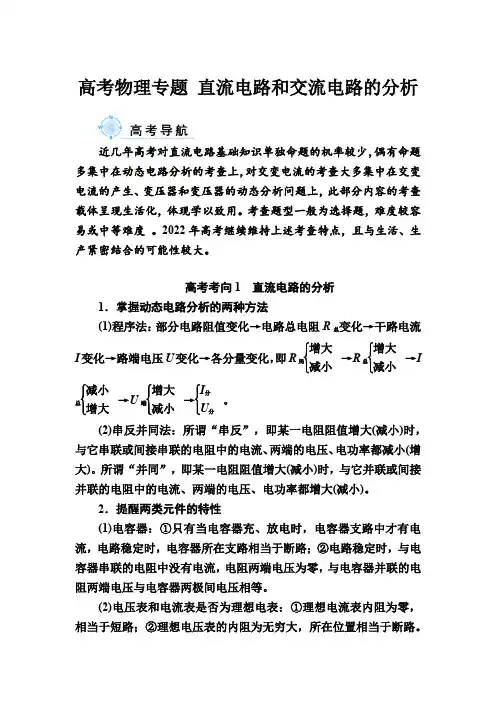

高考物理专题直流电路和交流电路的分析

高考物理专题直流电路和交流电路的分析近几年高考对直流电路基础知识单独命题的机率较少，偶有命题多集中在动态电路分析的考查上，对交变电流的考查大多集中在交变电流的产生、变压器和变压器的动态分析问题上，此部分内容的考查载体呈现生活化，体现学以致用。

考查题型一般为选择题，难度较容易或中等难度。

2022年高考继续维持上述考查特点，且与生活、生产紧密结合的可能性较大。

高考考向1 直流电路的分析1．掌握动态电路分析的两种方法(1)程序法：部分电路阻值变化→电路总电阻R 总变化→干路电流I 变化→路端电压U 变化→各分量变化，即R 局⎩⎪⎨⎪⎧ 增大减小→R 总⎩⎪⎨⎪⎧ 增大减小→I 总⎩⎪⎨⎪⎧ 减小增大→U 端⎩⎪⎨⎪⎧ 增大减小→⎩⎪⎨⎪⎧I 分U 分。

(2)串反并同法：所谓“串反”，即某一电阻阻值增大(减小)时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都减小(增大)。

所谓“并同”，即某一电阻阻值增大(减小)时，与它并联或间接并联的电阻中的电流、两端的电压、电功率都增大(减小)。

2．提醒两类元件的特性(1)电容器：①只有当电容器充、放电时，电容器支路中才有电流，电路稳定时，电容器所在支路相当于断路；②电路稳定时，与电容器串联的电阻中没有电流，电阻两端电压为零，与电容器并联的电阻两端电压与电容器两极间电压相等。

(2)电压表和电流表是否为理想电表：①理想电流表内阻为零，相当于短路；②理想电压表的内阻为无穷大，所在位置相当于断路。

命题角度1电功和电功率的计算【典例1】(2021·北京通州期末质检)如图所示的电路中，电源电动势为E、内阻为r，R0为定值电阻，R为滑动变阻器(最大阻值大于R0＋r)。

闭合开关S，调节R的阻值，使电路中的电流为I，下列说法正确的是()A．此时电源的输出功率为EIB．此时滑动变阻器的阻值R＝EI－R0C．滑动变阻器R的触头从左向右滑动的过程中，路端电压逐渐增大D．调节滑动变阻器R的阻值，当R＝R0＋r时滑动变阻器消耗的电功率最大解析电源的总功率为EI，输出功率为EI－I2r，A项错误；由闭合电路的欧姆定律得滑动变阻器的阻值R＝EI－R0－r，B项错误；滑动变阻器R的触头从左向右滑动的过程中，外电路电阻减小，电路中电流增大，内电压增大，则路端电压减小，C项错误；把R0等效到电源内阻中去，滑动变阻器消耗的功率可看成电源的输出功率，当R＝R0＋r时，滑动变阻器消耗的电功率最大，D项正确。

高三物理专题复习《直流电路与交流电路》(含答案解析)

复习备考建议1．直流电路的考查一般以实验题为主，单独考查的角度主要是动态电路分析和含容电路分析，或与电磁感应相结合．交变电流考查重点是理想变压器及相关知识，难度适中．2．产生感应电流的条件、楞次定律、右手定则、法拉第电磁感应定律的基本应用，往往以选择题形式结合图象、电路、历史中的著名实验、现代科技中的应用等创设新情景，总体难度不大．计算题一般考查电磁感应定律的应用，与力学问题结合时一般是匀速或静止时的平衡问题，较简单．电磁感应与动量知识的结合可能是新的考查点，应引起重视．第8课时直流电路与交流电路考点直流电路分析 1．电容器的特点(1)只有当电容器充、放电时，电容器所在支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路．(2)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压为与之并联的电阻两端的电压．2．1个定律、2个关系(1)闭合电路欧姆定律：I ＝E R ＋r. (2)路端电压与电流的关系：U ＝E －Ir .(3)路端电压与负载的关系：U ＝IR ＝R R ＋r E ＝11＋r RE ，路端电压随外电阻的增大而增大，随外电阻的减小而减小． 3．动态分析3法方法1：程序法R 局――→增大减小R 总――→增大减小I 总＝E R 总＋r ――→减小增大U 内＝I 总r ――→减小增大U 外＝E －U 内――→增大减小确定U 支、I 支．方法2：结论法——“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)．“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)．方法3：极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零，再去讨论．例1 (2019·宁夏银川市六盘山上学期期末)在如图1所示的电路中，E 为电源，电源内阻为r ，L 为小灯泡(灯丝电阻可视为不变)，电压表为理想电压表，R 1、R 2为定值电阻，R 3为滑动变阻器，将滑动变阻器的滑片向上移动，则( )图1A ．电压表的示数变大B ．小灯泡L 消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大答案 B解析滑动变阻器的滑片向上移动，则接入电路的阻值增大，电路中的总电阻增大；由闭合电路欧姆定律可得，电路中电流减小，故R 1两端的电压减小，电压表的示数变小，故A 错误；由并联电路的电流规律可知，流过灯泡L 的电流一定减小，故由P ＝I 2R 可知，小灯泡L 消耗的功率变小，故B 正确；因电路中电流减小，故电源内阻的电压减小，路端电压增大，同时R 1两端的电压减小，故并联电路部分电压增大，则流过R 2的电流增大，故C 、D 错误．变式训练1．(2019·重庆市一诊 )利用如图2所示电路可测量待测电阻R x 的阻值．定值电阻R 1、R 2阻值已知，闭合电键S ，调节电阻箱接入电路阻值为R 3时，电流表示数为零，则R x 阻值等于( )图2A ．R 2 B.R 1R 2R 3C.R 1R 3R 2D.R 3R 2R 1答案 D 解析根据串并联电路特点及欧姆定律可知：I 1(R 1＋R 2)＝I 2(R x ＋R 3)，由于电流表示数为零，则说明G 两端的电势相等，则一定有：I 1R 1＝I 2R 3；两式联立可得：R x ＝R 3R 2R 1，故选D. 例2 (2019·辽宁沈阳市质量检测(一))某同学将一闭合电路电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标系中，如图3中的a 、b 、c 所示，则下列判断正确的是( )图3A ．直线a 表示电源内部的发热功率随电流I 变化的图线B ．曲线b 表示电源的总功率随电流I 变化的图线C ．曲线c 表示电源的输出功率随电流I 变化的图线D ．电源的电动势E ＝3 V ，内电阻r ＝2 Ω答案 C解析由电源消耗总功率和电源内部消耗功率表达式P E ＝EI ，P r ＝I 2r 可知，a 是直线，表示的是电源消耗的总功率P E ，b 是抛物线，表示的是电源内电阻上消耗的功率P r ，c 表示外电阻的功率即为电源的输出功率P R ＝EI －I 2r ，所以A 、B 错误，C 正确；由题图可知，当短路时电流为2 A ，总功率P E ＝EI ＝6 W ，则可知电动势为：E ＝3 V ，则r ＝E I ＝32Ω＝1.5 Ω，故D 错误．变式训练2．(2019·福建厦门市模拟)如图4所示，电源电动势为E ，内阻为r ，电路中的R 2、R 3分别为总阻值一定的滑动变阻器，R 0为定值电阻，R 1为光敏电阻(其阻值随光照强度增大而减小)．当电键S 闭合时，电容器中一带电微粒恰好处于静止状态，下列说法中正确的是( )图4A ．只逐渐增大R 1的光照强度，电阻R 0消耗的电功率变大，电阻R 3中有向上的电流B ．只调节电阻R 3的滑动端P 2向上端移动，电源消耗的功率变大，电阻R 3中有向上的电流C ．只调节电阻R 2的滑动端P 1向下端移动，电压表示数变大，带电微粒向下运动D ．若断开电键S ，电容器所带电荷量变大，带电微粒向上运动答案 A解析只逐渐增大R 1的光照强度，R 1的阻值减小，总电阻减小，总电流增大，电阻R 0消耗的电功率变大，R 2两端的电压变大，电容器两端的电压增大，电容器充电，电容器所带电荷量变大，所以R 3中有向上的电流，故A 正确；电路稳定时，电容器相当于断路，只调节R 3的滑动端P 2向上端移动时，对电路没有影响，故B 错误；只调节R 2的滑动端P 1向下端移动时，与电容器并联部分的电阻变大，所以电容器两端的电压变大，电场力变大，带电微粒向上运动，故C 错误；若断开电键S ，电容器放电，电容器所带电荷量变小，电容器两端电压变小，两极板间电场变小，带电微粒所受电场力减小，合力向下，则带电微粒向下运动，故D 错误．考点交变电流的产生及描述1．交变电流的产生线圈绕垂直于磁场方向的轴匀速转动． 2．线圈通过中性面时的特点(1)穿过线圈的磁通量最大；(2)线圈中的感应电动势为零；(3)线圈每经过中性面一次，感应电流的方向改变一次．3．交变电流“四值”的应用(1)最大值：E m ＝nBSω，分析电容器的耐压值；(2)瞬时值：E ＝E m sin ωt (从中性面开始计时)，计算闪光电器的闪光时间、线圈某时刻的受力情况；(3)有效值：电表的读数及计算电热、电功、电功率及保险丝的熔断电流；(4)平均值：E ＝n ΔФΔt，计算通过电路横截面的电荷量．例3 (多选)(2019·安徽皖江名校联盟摸底大联考)图5所示为交流发电机发电的简易原理图，n 匝矩形线圈的面积为S ，整个装置处在磁感应强度大小为B 、方向竖直向下的匀强磁场中，已知线圈的总电阻为r ，通过电刷与定值电阻R 相连接，与定值电阻并联一理想的交流电压表，现矩形线圈绕中心轴线OO ′以恒定的角速度ω匀速转动．t ＝0时刻线圈处在中性面．下列说法正确的是( )图5A ．t ＝0时刻流过定值电阻的电流方向向左B ．线圈中产生感应电动势的瞬时值表达式为e ＝nBSωsin ωt (V)C ．线圈转动的过程中，电压表的读数为nBSωR R ＋rD ．从t ＝0时刻起，线圈转过60°角时流过定值电阻的瞬时电流为3nBSω2(R ＋r )答案 BD解析 t ＝0时刻线圈与磁场方向垂直，即线圈的速度与磁场方向平行，因此t ＝0时感应电动势为零，感应电流为零，A 错误；从中性面开始计时，感应电动势随时间按正弦规律变化，且最大感应电动势E m ＝nBSω，所以感应电动势的瞬时值表达式为e ＝nBSωsin ωt (V)，B 正确；线圈转动的过程中，最大感应电动势E m ＝nBSω，则产生的感应电动势的有效值为E ＝ 22nBSω，因此电压表的示数为U ＝2R 2(R ＋r )nBSω，C 错误；线圈从t ＝0开始转过60°角时，瞬间电流为i ＝e R ＋r ＝nBSωsin π3R ＋r ＝3nBSω2(R ＋r )，D 正确．变式训练3．(2019·贵州贵阳市一模)如图6甲为某品牌电热毯的简易电路，电热丝的电阻为R ＝484 Ω，现将其接在u ＝2202sin 100πt (V)的正弦交流电源上，电热毯被加热到一定温度后，温控装置P 使输入电压变为图乙所示的波形，从而进入保温状态，若电热丝的电阻保持不变，则保温状态下，理想交流电压表V 的读数和电热毯消耗的电功率最接近下列哪一组数据( )图6A ．220 V 、100 WB ．156 V 、50 WC ．110 V 、25 WD ．311 V 、200 W答案 B解析由题图象可知温控装置P 输入的交变电流的周期T ＝2×10－2 s ；可分为0～T 2和T 2～T 两段，根据有效值的定义可得⎝⎛⎭⎫U m 22R ×T2＋0＝U 2R ×T ，解得U ＝U m 2≈156 V ，电热毯在保温状态下消耗的电功率为P ＝U 2R＝50 W ，故B 正确． 4.(多选)(2019·山东德州市上学期期末)如图7所示，匀强磁场的磁感应强度大小为 1 T ，单匝正方形导线框的边长为 1 m ，总电阻为 1 Ω ，开始时处于位置Ⅰ，现用外力使导线框绕ab 边匀速转过 180° 至位置Ⅱ，转动的角速度为 π rad/s ，则在此过程中以下说法正确的是( )图7A ．通过导线横截面的电荷量为零B ．通过导线横截面的电荷量为 2 CC ．外力做功为π22J D ．外力做功为π24J 答案 BC解析通过导线横截面的电荷量q ＝ΔΦR ＝2BL 2R ＝2×1×121C ＝2 C ，选项A 错误，B 正确；E m ＝BωS ＝1×π×12 V ＝π V ，则外力做功W ＝E 2R t ＝⎝⎛⎭⎫π221×ππ J ＝π22 J ，选项C 正确，D 错误． 5．(多选)(2019·广西桂林等六市第一次联合调研)如图8甲所示，标有“220 V 40 W ”的灯泡和标有“20 μF 360 V ”的电容器并联到交流电源上，V 为理想交流电压表，交流电源的输出电压如图乙中正弦曲线所示，闭合开关S.下列判断正确的是( )图8A ．电容器会被击穿B ．交流电源的输出电压的有效值为220 VC ．t ＝T 2时刻，V 的示数为零D ．t ＝T 2时刻，通过灯泡的电流为零答案 BD解析由题图可知交流电压的最大值为220 2 V ≈311 V ，小于电容器的击穿电压，故电容器不会被击穿，故A 错误；由题图乙可知，交流电压的有效值为22022V ＝220 V ，故B 正确；交流电压表的示数为有效值，则t ＝T 2时刻，电压表的示数为220 V ，故C 错误；t ＝T 2时刻，灯泡两端电压的瞬时值为0，通过灯泡的电流的瞬时值为0，故D 正确．考点变压器与远距离输电1．理想变压器的基本关系式(1)功率关系：P 入＝P 出．(2)电压关系：U 1U 2＝n 1n 2. (3)电流关系：只有一个副线圈时I 1I 2＝n 2n 1. 2．动态分析的两种情况(1)负载电阻不变，讨论变压器原、副线圈两端的电压、电流、电功率等随匝数比的变化情况．(2)匝数比不变，讨论变压器原、副线圈两端的电压、电流、电功率等随负载电阻的变化情况．3．四点说明(1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．(3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值．4．输电线路功率损失的计算方法(1)P 损＝P －P ′，P 为输送的功率，P ′为用户所得功率．(2)P 损＝I 线2R 线，I 线为输电线路上的电流，R 线为输电线路的总电阻．(3)P 损＝(ΔU )2R 线，ΔU 为在输电线路上损失的电压，R 线为线路总电阻． (4)P 损＝ΔU ·I 线，ΔU 为在输电线路上损失的电压，I 线为输电线路上的电流．例4 (2019·安徽A10联盟开年考)如图9甲所示，电阻不计的矩形导体线圈固定在水平桌面上，线圈的匝数n ＝100，所围成矩形的面积S ＝0.4 2 m 2，垂直于线圈平面的匀强磁场磁感应强度随时间按如图乙所示的正弦规律变化．在线圈的右边接一含有理想变压器的电路，变压器原、副线圈的匝数比为n 1︰n 2＝2︰1，灯泡L 标有“36 V 18 W ”字样，电流表和电压表均为理想交流电表．调节滑动变阻器R 的滑片，当电流表示数为0.8 A 时，灯泡L 刚好正常发光，则( )图9A ．电压表的示数等于40 2 VB ．定值电阻R 0的阻值为5 ΩC ．在0～1.57×10－2 s 的时间内，通过小灯泡L 的电荷量为7.85×10－3 CD ．当滑动变阻器R 的滑片向下滑动时，电流表的示数变大，电压表的示数变小答案 B解析矩形导体线圈中产生的感应电动势的最大值为E m ＝nB m S2πT ，解得E m ＝80 2 V ，电压表的示数为U ＝n 2E m 2n 1，解得U ＝40 V ，选项A 错误；定值电阻R 0两端的电压U 0＝U －U L ＝4 V ，定值电阻R 0的阻值为R 0＝U 0I＝5 Ω，选项B 正确；在0～1.57×10－2 s 的时间内，通过小灯泡的电流有向上和向下的过程，所以通过小灯泡L 的总的电荷量为零，选项C 错误；当滑动变阻器R 的滑片向下滑动时，电流表的示数变大，电压表的示数不变，选项D 错误．变式训练6.(多选)(2019·山东日照市3月模拟)教学用发电机能够产生正弦式交变电流．利用该发电机通过理想变压器向用电器供电，电路如图10所示．副线圈的匝数可以通过滑动触头Q 来调节，副线圈两端连接定值电阻R 0、灯泡L 和滑动变阻器R ，P 为滑动变阻器的滑片，原线圈上连接一只理想交流电流表A ，闭合开关S ，电流表的示数为I ，则( )图10A ．仅增大发电机线圈的转速，I 增大B ．仅将P 向上滑动，I 增大C ．仅将Q 向上滑动，I 增大D ．仅将开关S 断开，I 增大答案 AC解析仅增大发电机线圈的转速n ，则角速度ω＝2πn 增大，则最大感应电动势E m ＝NBSω增大，则电动势的有效值增大，由于原、副线圈匝数不变，故副线圈两端电压增大，则副线圈电流增大，根据I 1I 2＝n 2n 1可知原线圈电流I 增大，故选项A 正确；仅将P 向上滑动，则副线圈总电阻增大，则副线圈电流减小，根据I 1I 2＝n 2n 1可知原线圈电流I 减小，故选项B 错误；仅将Q 向上滑动，则副线圈的匝数增大，由于原线圈两端电压不变，则根据U 1U 2＝n 1n 2可知，副线圈两端电压增大，则副线圈电流增大，根据I 1I 2＝n 2n 1可知原线圈电流I 增大，故选项C 正确；仅将开关S 断开，则副线圈总电阻增大，由于原、副线圈电压均不变，则副线圈电流减小，根据I 1I 2＝n 2n 1可知原线圈电流I 减小，故选项D 错误． 7.(2019·湖北恩施州2月教学质量检测)在如图11所示的电路中，变压器为理想变压器，原、副线圈的匝数比为1︰2，三个定值电阻的阻值相同，电压表为理想交流电表．现在a 、b 端输入正弦式交变电流，电键S 断开时，电压表的示数为U 1，电键S 闭合后，电压表的示数为U 2，则U 1U 2的值为( )图11A.23B.32C.35D.53答案 D解析设ab 端输入的电压有效值为U ，当电键S 断开时，原线圈两端的电压为U 12，副线圈中的电流为U 12R ；原线圈中的电流为U 1R ，则U ＝U 12＋U 1＝3U 12；当电键S 闭合时，原线圈两端的电压为U 22，副线圈中的电流为U 2R ，原线圈中的电流为2U 2R ，则U ＝U 22＋2U 2＝5U 22；解得U 1U 2＝53，故选D. 例5 (多选)(2019·广东深圳市4月第二次调研)中国特高压远距离输电技术已成为国际标准，使“煤从空中走、电送全中国”成为现实．如图12为远距离输电示意图，发电厂输出电压U 1＝104 V ，输出功率P 1＝109 W ，两个理想变压器的匝数比分别为n 1∶n 2＝1∶100、n 3∶n 4＝100∶1，输电线总电阻r ＝50 Ω.则( )图12A ．U 4＝U 1B ．I 4＝I 1C ．通过电阻r 的电流I 2＝2×104 AD ．电阻r 损耗的电功率为5×107 W答案 BD解析 I 1＝P 1U 1＝1×105 A ，根据I 1I 2＝n 2n 1可得，I 2＝n 1n 2I 1＝1100×105 A ＝103 A ，则通过电阻r 的电流为103 A ，故C 错误；电阻r 两端的电压为U r ＝I 2r ＝103 A ×50 Ω＝5×104 V ，则U 3＝U 2－U r ＝106 V －5×104 V ＝9.5×105 V ，U 4＝n 4n 3U 3＝1100×9.5×105 V ＝9.5×103 V ，则U 4≠U 1，故A 错误；由于I 2＝I 3，I 4＝n 3n 4I 3＝1001×103 A ＝105 A ，则I 4＝I 1，故B 正确；电阻r 损耗的功率P r ＝I 22r ＝(103)2×50 W ＝5×107 W ，故D 正确．变式训练8．(多选)(2019·广东清远市期末质量检测)如图13所示，一个小型水电站，其交流发电机的输出电压U 1一定，通过理想升压变压器T 1和理想降压变压器T 2向远处用户供电，输电线的总电阻为R .T 1的原、副线圈匝数分别为n 1、n 2，输入电压和输入功率分别为U 1和P 1，输出电压和输出功率分别为U 2和P 2；T 2的原、副线圈匝数分别为n 3、n 4，输入电压和输入功率分别为U 3和P 3，输出电压和输出功率分别为U 4和P 4.下列说法正确的是( )图13A ．当用户的用电器增加时，U 2、U 3、U 4均变小B ．输电线的总电阻R 两端的电压等于(U 2＋U 3)，且随用户的用电器增加而增加C ．输电线上损失的功率为P 32R U 32，且随用户的用电器增加而增加 D ．要减小线路的损耗，应增大n 2n 1，同时增大n 3n 4答案 CD解析交流发电机的输出电压U 1一定，根据U 1U 2＝n 1n 2，知U 2不变，故A 错误；输电线的总电阻R 两端的电压等于(U 2－U 3)，随用户的用电器增加，由于输电线上的电流会增大，则输电线R 上的电压增加，选项B 错误；输电线上的电流I ＝P 3U 3，则输电线上损失的功率为P 损＝I 2R ＝P 32R U 32，且随用户的用电器增加，输电线上的电流会增大，则输电线R 上损失的功率增加，选项C 正确；输送功率一定时，根据P ＝UI 和P 损＝I 2R 知，要减小线路的损耗，应增大输送电压，又U 1一定，根据U 1U 2＝n 1n 2知，所以应增大n 2n 1；U 3＝U 2－IR ，U 2增大，I 2减小，所以U 3增大，用户电压不变，根据U 3U 4＝n 3n 4知，应增大n 3n 4，故D 正确．专题突破练级保分练1．(2019·河北“五个一名校联盟”第一次诊断)图1所示为一交流电电流随时间变化的图象，此交流电电流的有效值为( )图1A ．7 AB ．5 AC ．3.5 2 AD ．3.5 A答案 B解析根据有效值的定义有：(42)2R ×0.01×2＋(32)2 R ×0.01×2＝I 2R ×0.04，解得I ＝5 A ，故选B.2．(2019·浙江诸暨市期末)图2所示为一个小型电热水器，浸入水中的加热元件电阻器R L ＝1.0 Ω，在外部并联的电阻R S ＝2.0 Ω，电源为恒流电源，在正常工作时，电源始终给电路提供I ＝3.0 A 的恒定电流．则下列说法正确的是( )图2A ．R L 两端的电压为3.0 VB ．流过R L 的电流为1.0 AC ．R S 上消耗的电功率为2.0 WD．如果减小R S的电阻，则R L的电功率增大答案 C3.(多选)(2019·浙江温州市联考)如图3，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为理想电压表和理想电流表．初始时S0与S均闭合，现将S断开，则()图3A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变大D．相同时间内电源内阻消耗的电能比断开前少答案BD解析S断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V的读数变大，R1两端电压减小，故R3两端电压增大，由欧姆定律可知R3中的电流也增大，电流表示数增大，故B正确，A、C错误；电路中总电流减小，根据P＝I2r可知，内阻消耗的功率减小，则相同时间内电源内阻消耗的电能比断开前少，故D正确．4.(2019·江苏南通市通州区、海门市、启东市联考)如图4所示，R1是光敏电阻(光照增强，电阻减小)，C是电容器，R2是定值电阻．当R1受到的光照强度减弱时()图4A．电阻R2上的电流增大B．光敏电阻R1两端的电压减小C．电源两端电压减小D．电容器C的带电荷量减小答案 D解析当R1受到的光照强度减弱时，R1的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得，总电流I减小，即流过R2的电流减小，R2两端电压U2减小，路端电压U＝E－Ir，E、r不变，则U增大，所以光敏电阻R1两端的电压U1增大，故A、B、C错误；由于电容器与R2并联，所以电容器两端电压减小，由公式Q＝CU2可知，电容器的带电荷量减小，故D 正确．5.(2019·福建厦门市上学期期末质检)电风扇的挡位变换器电路如图5所示，把它视为一个可调压的理想变压器，总匝数为2 400的原线圈输入电压u ＝2202sin 100πt (V)，挡位1、2、3、4对应的线圈匝数分别为240、600、1 200、2 400.电动机M 的内阻r ＝8 Ω，额定电压为U ＝220 V ，额定功率P ＝110 W ．下列判断正确的是( )图5A ．该交流电源的频率为100 HzB ．当选择挡位3后，电动机两端电压的最大值为110 VC ．当挡位由3变为2后，原线圈的电流变大D ．当选择挡位4后，电动机的输出功率为108 W答案 D解析根据原线圈输入电压的瞬时值表达式知：ω＝100π，交流电源的频率f ＝ω2π＝50 Hz ，故A 错误；当选择挡位3后，副线圈的匝数为1 200，根据电压与匝数成正比得：220 V U 2 ＝2 4001 200，解得：U 2＝110 V ，所以电动机两端电压的最大值为110 2 V ，故B 错误；当挡位由3变为2后，根据电压与匝数成正比知，副线圈两端的电压减小，输出功率变小，输入功率变小，根据P 1＝U 1I 1知原线圈电流变小，故C 错误；当选择挡位4后，副线圈匝数为2 400，根据变压规律得到副线圈两端的电压为220 V ，电动机正常工作，流过电动机的电流I ＝P U ＝110220A ＝0.5 A ，电动机的发热功率P 热＝I 2r ＝0.52×8 W ＝2 W ，电动机的输出功率P 出＝(110－2 ) W ＝108 W ，故D 正确．6.(2019·湖南娄底市下学期质量检测)如图6所示，一理想变压器的原线圈接有电压为U 的交变电流，副线圈接有电阻R 1和光敏电阻R 2(阻值随光照增强而减小)，开关S 开始时处于闭合状态，下列说法正确的是( )图6A ．电流表的示数随时间不断改变B ．当光照变弱时，变压器的输入功率变大C ．当开关S 由闭合到断开时，交流电流表的示数变大D．当滑动触头P向下滑动时，电阻R1消耗的功率增大答案 D解析光强一定，则R2一定，电流表的示数为其有效值，保持不变，选项A错误；当光照变弱时，光敏电阻的阻值变大，输出功率减小，输入功率也变小，故B错误；当开关S由闭合到断开时，副线圈两端的电压不变，光敏电阻R2阻值不变，则流过光敏电阻的电流不变，故C错误；当滑动触头P向下滑动时，原线圈匝数减少，根据电压与匝数成正比知，副线圈两端的电压增大，电阻R1两端的电压增大，电阻R1消耗的功率增大，故D正确．7.(2019·贵州安顺市上学期质量监测)如图7所示，在磁感应强度为B的匀强磁场中，有一个匝数为N的矩形线圈abcd，线圈面积为S，ab边与磁场垂直，ab边始终与金属滑环K相连，cd边始终与金属滑环L相连．现使矩形线圈以恒定角速度ω，从图示位置绕过ad、bc中点的轴匀速转动．下列说法中正确的是()图7A．将交流电流表串联到电路中，其示数随时间按余弦规律变化B．线圈转动的角速度越大，通过电阻R的电流越小C．线圈平面与磁场平行时，瞬时感应电动势最大E m＝NBSωD．线圈平面每转过半圈，穿过线圈平面的磁通量变化量为零答案 C解析交流电流表测量的是交变电流的有效值，不随时间变化，故A错误；根据e＝NBSωcos ωt 可知，线圈转动的角速度越大，产生的感应电动势越大，通过电阻R的电流越大，选项B错误．题图所示位置，线圈平面与磁场平行，线圈切割磁感线最快(垂直切割)，感应电动势最大，最大值为E m＝NBSω，故C正确；线圈从中性面位置每转过半圈，穿过线圈平面的磁通量变化量为2BS，选项D错误．8．(2019·河南驻马店市上学期期终)两个电路元件L1和L2的伏安特性曲线如图8甲所示．现把二者串联起来接在直流电源上，电源内阻为1 Ω，如图乙所示．闭合开关S后，电路中理想电流表A的读数为0.2 A，则电源的电动势和元件L2此时的电功率分别是()图8A ．3 V ,0.8 WB ．3.2 V ,0.8 WC ．3 V ,0.4 WD ．3.2 V,0.4 W答案 D解析电路元件L 1和L 2串联，故I L1＝I L2＝0.2 A ，由题图图象可知：此时U L1＝1 V ，U L2＝2 V ；电源电动势U ＝Ir ＋U L1＋U L2＝0.2×1 V ＋1 V ＋2 V ＝3.2 V ；元件L 2的电功率P L2＝U L2I L2＝2 V ×0.2 A ＝0.4 W ．故选D.9．(2019·河南开封市第一次模拟)利用如图9装置给小灯泡供电，下列说法正确的是( )图9A ．图示位置穿过线框的磁通量的变化率最大B ．在图示位置线框电流改变方向C ．用变压器是为了提高输出功率D ．若灯泡亮度偏暗，可通过增加原线圈匝数来提高灯泡亮度答案 B解析由题图可知，此时线圈和磁场垂直，线框的磁通量最大，感应电动势为0，线框电流改变方向，故B 正确，A 错误；变压器只是改变电压和电流，不改变功率和频率，故C 错误；根据n 1n 2＝U 1U 2，要使输出电压变大，可通过减少原线圈匝数，所以若灯泡亮度偏暗，可通过减少原线圈匝数来提高灯泡亮度，故D 错误．级争分练10.(多选)(2019·福建龙岩市期末质量检查)某同学在研究微型直流电动机的性能时，采用如图10所示的实验电路．闭合开关，并调节滑动变阻器R 的阻值，使电动机不转动，此时电流表和电压表的示数分别为I 1和U 1.重新调节R 的阻值，使电动机正常运转，此时电流表和电压表的示数分别为I 2和U 2.则( )图10A ．这台电动机的线圈电阻为U 1I 1B ．这台电动机正常运转时线圈的发热功率为U 1I 1C ．这台电动机正常运转时的输出功率为U 2I 2－I 22U 1I 1D ．这个电源的内阻为U 2－U 1I 1－I 2答案 AC 解析电动机不转动时满足欧姆定律，电动机的线圈电阻r 0＝U 1I 1，故A 对；电动机正常转动时的发热功率为P 1＝I 22r 0＝U 1I 22I 1，故B 错；这台电动机正常运转时输入功率为P 2＝U 2I 2 ，所以输出功率为P 3＝P 2－P 1＝U 2I 2－I 22r 0＝U 2I 2－I 22U 1I 1，故C 对；若滑动变阻器的阻值R 恒定不变，则根据闭合电路欧姆定律可知：E ＝U 1＋I 1(r ＋R )，E ＝U 2＋I 2(r ＋R )，解得：(r ＋R )＝U 2－U 1I 1－I 2 ，由于滑动变阻器的阻值变化，且不知道具体是多少，所以电源内阻不等于U 2－U 1I 1－I 2，故D 错．11．(2019·山东日照市上学期期末)在匀强磁场中，一个100匝的矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，线圈外接定值电阻和理想交流电流表(如图11甲所示)．穿过该线圈的磁通量按正弦规律变化(如图乙所示)．已知线圈的总电阻为2 Ω，定值电阻R ＝8 Ω(取π2＝10)．下列说法正确的是( )图11A ．电动势的瞬时值表达式e ＝42πsin πt (V)B ．电流表的示数最小为0C ．一个周期内产生的热量为32 JD ．0.5～1.5 s 的时间内，通过线圈横截面的电荷量为0答案 C解析感应电动势的最大值为E m ＝NBSω＝NΦm ω＝N Фm ·2πT＝NΦm π＝100×42×10－2π V ＝42π V ，线圈电动势的瞬时值表达式为e ＝42πcos πt (V) ，故A 错误；交流电流表的示数为交变电流的有效值，I ＝E m 2(R ＋r )＝42π2(8＋2)A ＝0.4π A ．一个周期内产生的热量为Q ＝I 2(R ＋r )T ＝(0.4π)2×(2＋8)×2 J ＝32 J ，故B 错误，C 正确；0.5～1.5 s 的时间内，通过线圈横截面的电荷量为q ＝N ΔΦr ＋R＝100×82×10－210 C ＝45 2 C ，故D 错误．。

直流与交流电路(解析版)

构建知识网络：考情分析：本专题包含直流电路的动态分析、电路故障的分析和判断、直流电路中能量转化、交变电流的产生与描述、变压器的规律及远距离输电等知识点，是高考命题的热点，特别是交变电流有效值的计算、变压器的动态分析、电路知识与电磁感应的综合应用等年年是高考的座上宾。

从高考的考查重点不难看出，掌握电路的基本结构和基本规律是获得高分的关键。

重点知识梳理：一、闭合电路的欧姆定律 1．公式：I ＝ER ＋r2．路端电压与电流的关系：U ＝E －Ir .3．路端电压与负载的关系：U ＝IR ＝R R ＋rE ＝11＋r R E ，路端电压随外电阻的增大而增大，随外电阻的减小而减小．二、纯电阻电路和非纯电阻电路的电功、电功率 1.纯电阻电路：电功全部转化为电热，有2.非纯电阻电路：电功大于电热，计算电功、电功率用，计算电热、热功率二、交流电的“四值”最大值⇒E m ＝nBSω计算电容器的耐压值瞬时值⇒e ＝E m sin ωt 计算闪光电器的闪光时间等正弦交流电的有效值⇒E ＝E m2⇒电表的读数及计算电热、电功及保险丝的熔断电流平均值⇒E ＝n ΔΦΔt ⇒计算通过导体的电荷量三、变压器和远距离输电 1．理想变压器的基本关系基本关系功率关系P 入＝P 出电压关系 U 1U 2＝n 1n 2，与负载、副线圈的个数无关电流关系只有一个副线圈：I 1I 2＝n 2n 1频率关系f 1＝f 22.为减小远距离输电的功率损失和电压损失，远距离输电采用高压输电. 【名师提醒】1.明确1个定律、2个关系 (1)闭合电路的欧姆定律：I ＝ER ＋r .(2)路端电压与电流的关系：U ＝E －Ir . (3)路端电压与负载的关系U ＝IR ＝R R ＋rE ＝11＋r R E ，路端电压随外电阻的增大而增大，随外电阻的减小而减小.2.直流电路动态分析的3种常用方法方法1：程序法 R 局——→增大减小I 总＝ER ＋r——→减小增大U 内＝I 总r ——→减小增大U 外＝E －U 内——→增大减小确定U 支、I 支方法2：结论法——“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大).“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小).方法3：极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零去讨论.3.线圈通过中性面时的特点 (1)穿过线圈的磁通量最大； (2)线圈中的感应电动势为零；(3)线圈每经过中性面一次，感应电流的方向改变一次. 学科@网 4.交变电流“四值”的应用(1)最大值：E m ＝nBSω，分析电容器的耐压值；(2)瞬时值：E ＝E m sin ωt (由中性面开始计时)，计算闪光电器的闪光时间、线圈某时刻的受力情况； (3)有效值：电表的读数及计算电热、电功、电功率及保险丝的熔断电流； (4)平均值：E ＝n ΔΦΔt ，计算通过电路截面的电荷量.5.理想变压器的基本关系式 (1)功率关系：P 入＝P 出. (2)电压关系：U 1U 2＝n 1n 2.若n 1＞n 2，为降压变压器；若n 1＜n 2，为升压变压器. (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1；有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋……＋U n I n . 2.原、副线圈中各量的因果关系 (1)电压关系：U 1决定U 2. (2)电流关系：I 2决定I 1. (3)功率关系：P 出决定P 入. 3.输电过程的电压关系4.输电过程功率的关系典型例题剖析：考点一：直流电路的动态分析【典型例题1】在如图所示的电路中，E为电源，电源内阻为r，L为小灯泡(其灯丝电阻可视为不变)，为理想电压表，R1、R2为定值电阻，R3为滑动变阻器，将滑动变阻器的滑片向上移动，则()A.电压表的示数变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源的内耗电压变大【答案】B【解析】将滑动变阻器的滑片向上移动，滑动变阻器接入电路的阻值增大，电路中的总电阻增大；由闭合电路欧姆定律可得，电路中的电流减小，故R1两端的电压减小，并联部分电压增大，通过R2的电流变大，A、C错误；由并联电路的电流规律可知，流过灯泡的电流一定减小，故由P＝I2R可知，小灯泡消耗的功率变小，B正确；因电路中电流减小，故电源的内耗电压减小，D错误。

《直流电与交流电》课件

或交流电。
02 03
成本考虑
如果设备需要大量的电能，使用交流电可能会更经济，因为发电效率较高。如果设备需要较小的电能，使用直流电可能会更经济，因为传输损耗较小。
稳定性需求
如果设备需要高稳定性的电源，如精密仪器和电子设备，应选择直流电。如果设备的电源稳定性要求不高，如家用电器和照明设备，可以选择交流电。
现代发展
现代电力系统主要采用交流电，但直流输电也在某些特定场
合得到应用。
03
直流电与交流电的比较
电流方向
总结词
电流方向是直流电和交流电的主要区别之一。
详细描述
在直流电中，电流始终沿一个方向流动，不会改变方向。而在交流电中，电流的方向会不断改变，呈正弦波或方波形式。这种方向的改变使得交流电能够实现变压和传输的灵活性。
直流微电网
直流微电网是一种新型的能源管理系统，能够实现可再生能源的高效利用和分布式电源的接入。通过采用直流电技术，可以降低损耗、提高供电可靠性，并实现能源的双向流动。
直流电在可再生能源领域的应用前景
随着可再生能源的大规模开发和利用，直流电技术将在太阳能光伏发电、风能发电、储能系统等领域得到广泛应用，为构建绿色、智能的能源互联网提供有力支持。
THANKS
感谢观看
定义与特点
产生方式通过电池或直流发电机产生直流电。
电池是最常见的直流电源之一，能够提供稳定的电压和电流。
定义与特点
应用领域
适用于电子设备和系统，如手机、电视、电脑等。
在电力传输和分配中，直流电用于高压直流输电（HVDC）系统，以降低能量损失。
直流电的应用
在此添加您的文本17字
照明和显示
在此添加您的文本16字

高考物理二轮复习：直流电路与交流电路(答案+解析)

3图8 U151212以上的电压，火花塞中产生火花。

下列说法中正确的是（）12B ．灯泡2L 变亮C ．电容器C 的带电荷量增加D ．闭合S2瞬间流过电流表的电流方向自右向左22．如图26为发电厂向远处用户的输电电路示意图，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变。

若输送功率增大，下列说法中正确的有（）图26A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大23．一台小型发电机的最大输出功率为100 kW ，输出电压恒为500 V ，现用电阻率为-81.810Ωm ⨯，横截面积为-5210m 的输电线向3410m ⨯远处的用户输电，要使发电机满负荷运行时，输电线上的损失功率不超过发电机总功率的4%，求：（1）所用的理想升压变压器原、副线圈的匝数比是多少？（2）如果用户用电器的额定电压为220 V ，那么所用的理想降压变压器原、副线圈的匝数比是多少？ 24．如图27甲所示，长、宽分别为12L L 、的矩形金属线框位于竖直平面内，其匝数为n ，总电阻为r ，可绕其竖直中心轴12O O 转动。

线框的两个末端分别与两个彼此绝缘的铜环C 、D （集流环）焊接在一起，并通过电刷和定值电阻R 相连。

线框所在空间有水平向右均匀分布的磁场，磁感应强度B 的大小随时间t 的变化关系如图乙所示，其中011B B t 、和均为已知。

在10t ～时间内，线框保持静止，且线框平面和磁场垂直；1t 时刻后线框在外力的驱动下开始绕其竖直中心轴以角速度ω匀速转动。

求：图27（1）10~t 时间内通过电阻R 的电流大小；（2）线框匀速转动后，在转动一周的过程中电流通过电阻R 产生的热量；（3）线框匀速转动后，从图甲所示位置转过90°的过程中，通过电阻R 的电荷量。

2R．2．【解析】3．4．【解析】5×0.2 W＝3 W，C．D正确。

高中物理二轮复习《直流电与交流电》

P UI P EI U Eη===外专题四电路和电磁感应第一讲直流电路与交流电路何洁知识主干一、电功和电热电功W ＝qU ＝UIt ；电热Q ＝I 2Rt.(1)对纯电阻电路，电功等于电热，即电流流经纯电阻电路，消耗的电能全部转化为内能，所以W ＝Q ＝UIt ＝I 2Rt ＝U 2Rt. (2)对非纯电阻电路(如电动机和电解槽)，电能一部分转化为内能，另一部分转化为其他形式的能(如机械能或化学能等)，所以电功必然大于电热，即W>Q ，这时电功只能用W ＝UIt 计算，电热只能用Q ＝I 2Rt 计算，两式不能通用．（3）电流流经纯电阻电路，消耗的电能全部转化为内能；流经非纯电阻电路，消耗的电能一部分转化为内能，另一部分转化为其他形式的能．(4)电源的功率与效率①电源的功率P ：也称为电源的总功率，是电源将其他形式的能转化为电能的功率，计算式为：P= IE②电源内阻消耗功率P 内：是电源内阻的热功率，也称为电源的损耗功率，计算式为：P 内= I 2r .③电源的输出功率P 外：外电路上消耗的功率，计算式为：P 外= IU 外 .④电源的效率： ⑤电源的输出功率与外电阻R 的关系：因此可知当电源内外电阻相等时，输出功率最大。

当R ＞r 时，随着R 的增大输出功率越来越小．当R ＜r 时，随着R 的增大输出功率越来越大．当R 由小于r 增大到大于r 时，随着R 的增大输出功率先增大后减小(非单调变化)．4．含容电路的分析技巧电容器两极板间的电压等于与电容器并联的电阻两端的电压，与电容器串联的电阻两端的电压一定为零(有阻无流，则无电压)．二、交变电流2222()()4RE E P UI R r R r r R ===-++外交变电流的“四值”(1)变压器原、副线圈基本量的关系若升压变压器输出功率为P ，输出电压为U ，降压变压器得到功率为P'，电压为U'，则：输电电流线R U U U P I '-==…………① 输电线损耗功率 )()(22U U I RU U R I P P P '-='-=='-=线损……② 由U P I R I P ==及线耗2可推得线损R U P P 22=……③ 由③知，输电电压增大到原来的n 倍，输电导线上损耗功率减少到原来的21n 。

高考物理二轮复习：直流电路和交流电路(含答案解析)

直流电路和交流电路热点一直流电路的动态分析命题规律：直流电路的动态分析在高考试题中是以选择题形式考查的，是近年来高考的热点．往往以下列变化方式探究某元件的电流、电压、功率及电源输出功率的变化情况：(1)某一支路的滑动变阻器的阻值变化；(2)某一支路电键闭合或断开；(3)热敏电阻或光敏电阻的阻值变化．1.(2014·咸阳二模)如图所示电路中，电源电动势为E，内电阻为r，R1、R2为定值电阻，R3为可变电阻，C为电容器．在可变电阻R3由较小逐渐变大的过程中( )A．电容器放电B．流过R2的电流方向是由a到bC．电容器的带电量在逐渐增大D．电源内部消耗的功率变大[解析] 当可变电阻R3逐渐变大时，总电阻增大，干路电流减小，则电容器上电压U＝E－I(R1＋r)将增大，电容器的带电量增大，即电容器充电，A错误，C正确；因为电容器上极板带正电，所以充电电流方向为b→R2→a，故B错误；电源内部消耗的功率为P r＝I2r变小，D错误．[答案] C2.(2014·上海六校联考)热敏电阻是传感电路中常用的电子元件，其电阻R t随温度t变化的图线如图甲所示．如图乙所示电路中，热敏电阻R t与其他电阻构成的闭合电路中，当R t 所在处温度升高时，两电表读数的变化情况是( )A．A变大，V变大B．A变大，V变小C．A变小，V变大D．A变小，V变小[解析] 由电路图可知，电压表和电流表与热敏电阻是间接并联关系，当R t所在处温度升高时，R t的阻值减小，利用“并同串反”知电流表和电压表的读数都减小．[答案] D3.(2014·山东莘县质检)如图所示，两平行金属板间带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大[解析] 当滑动变阻器R 4的滑片向b 端移动时，R 4接入电路部分的电阻减小，外电路总电阻减小，干路电流增大，电源内阻分担的电压增大，则路端电压减小，R 1分担电压增大，则平行金属板两极板间电压减小，带电质点P 所受电场力减小，质点P 将向下运动，选项C 错误；R 3两端电压减小，R 3中电流减小，电流表读数增大，选项B 错误；R 3上消耗的功率逐渐减小，选项D 错误；由于R 2中的电流增大，R 2两端电压增大，故电压表读数减小，选项A 正确． [答案] A[方法技巧] 直流电路动态分析问题的解题方法1 程序法：闭合电路中，由于局部电阻变化或开关的通断，引起各部分电压、电流或灯泡明暗发生变化，分析此类问题的基本步骤：)分析局部电阻变化―→判断电路总电阻变化―→根据I ＝ER ＋r 判断总电流变化―→根据U ＝E －Ir 判断路端电压变化―→根据串、并联电路特点判断各部分电路电流、电压的变化(2)可直接应用“部分电路中R 、I 、U 的关系”中的两个结论： ①任一电阻R 阻值增大，必引起通过该电阻的电流I 的减小和该电阻两端电压U 的增大．即R ↑→⎩⎪⎨⎪⎧I ↓U ↑②任一电阻R 阻值增大，必将引起与之并联的支路中电流I 并的增大和与之串联的各电阻两端电压U 串的减小．即R ↑→⎩⎪⎨⎪⎧I 并↑U 串↓热点二交流电的产生及“四值”应用命题规律：交变电流的产生与描述是每年高考的热点，常以选择题形式考查；考题主要考查交变电流的两种表达方式：函数表示法与图象表示法，以及交流电的有效值、最大值等基本知识．高考命题一般从以下两方面进行考查： (1)交变电流的产生、图象、公式及相关物理量．(2)交变电流“四值”的物理意义及其不同方面的应用．1.(多选)(2014·高考天津卷)如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a 、b 所示，则( )A ．两次t ＝0时刻线圈平面均与中性面重合B ．曲线a 、b 对应的线圈转速之比为2∶3C ．曲线a 表示的交变电动势频率为25 HzD ．曲线b 表示的交变电动势有效值为10 V[解析] 从图象可知，两次转动都是从中性面开始计时的，故A 正确．从图象可知，曲线a 、b 对应的线圈转动的周期之比为2∶3，则转速之比为3∶2，故B 错误．由图象可知曲线a的周期T a ＝4×10－2s ，则曲线a 表示的交变电动势频率f a ＝1T a＝25 Hz ，故C 正确．交变电动势的最大值E m ＝nBS ω，则曲线a 、b 表示的交变电动势的峰值之比为E m a ∶E m b ＝ωa ∶ωb＝3∶2，即E m b ＝23E m a ＝10 V ，故曲线b 表示的交变电动势的有效值为E 有＝102V ＝5 2 V ，D[答案] AC2.(2013·高考海南卷)通过一阻值R ＝100 Ω的电阻的交变电流如图所示，其周期为1 s ．电阻两端电压的有效值为( )A ．12 VB ．410 VC ．15 VD ．8 5 V[解析] 由有效值定义可得U 2R×1 s＝(0.1 A)2×R ×0.4 s×2＋(0.2 A)2×R ×0.1 s×2，其中R ＝100 Ω，可得U ＝410 V ，B 正确．[答案] B3.(2013·高考福建卷)如图，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( ) A ．该交变电流的频率为10 Hz B ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表A 的示数为1.0 A [解析] 据ω＝2πf 知该交流电的频率为5 Hz ，A 错；该交流电电动势的最大值为10 2 V ，有效值E ＝10 V ，B 错；I ＝ER ＋r＝1.0 A ，P ＝I 2R ＝9 W ，C 错，D 对．[答案] D[总结提升] 正弦交流电的产生及“四值”的应用 (1)交变电流的产生磁通量最大⇐中性面⇒电流为零 ⇓线圈经过中性面时，电流变向一次 (2)交流电“四值”的应用①最大值⇒E m ＝NBS ω⇒计算电容器的耐压值 ②瞬时值⇒e ＝E m sin ωt 或E m cos ωt ⇒计算闪光电器的闪光时间等③有效值⇒E ＝E m /2⇒电表的读数及计算电热、电功及保险丝的熔断电流④平均值⇒E ＝N ΔΦ/Δt ⇒计算通过导体的电荷量热点三变压器与远距离输电命题规律：本考点为每年高考的热点，常以选择题的形式考查，命题规律有以下两点： (1)多数题目与交变电流的图象、瞬时值表达式等相结合进行综合考查．(2)考查变压器原副线圈中的电压、电流及功率关系，变压器的动态变化分析及远距离输电1.(多选)(2014·高考广东卷)如图所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合电键S ，下列说法正确的是( ) A ．P 向下滑动时，灯L 变亮B ．P 向下滑动时，变压器的输出电压不变C ．P 向上滑动时，变压器的输入电流变小D ．P 向上滑动时，变压器的输出功率变大[解析] 由于理想变压器输入电压U 1不变，原、副线圈匝数不变，所以输出电压U 2也不变，灯L 亮度不随P 的滑动改变，故选项A 错误，选项B 正确．P 向上滑动时，滑动变阻器接入电路的电阻减小，负载总电阻R 总减小，由I 2＝U 2R 总知，通过副线圈的电流I 2增大，输出功率P 2＝U 2I 2增大，再由I 1I 2＝n 2n 1知输入电流I 1也增大，故选项C 错误，D 正确．[答案] BD2.(多选)(2014·武汉模拟)如图甲所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈匝数之比n 1∶n 2＝10∶1，接线柱a 、b 接上一个正弦交变电源，电压随时间变化规律如图乙所示，输出端接有额定电压均为12 V 的灯泡和风扇电动机，电动机线圈电阻r ＝2 Ω.接通电源后，灯泡正常发光，风扇正常工作，则( )A ．电阻R 两端的电压是10 VB ．通过风扇电动机的电流是6 AC ．通过灯泡的交流电频率是100 HzD ．风扇突然卡住的瞬间，灯泡变暗[解析] 变压器输入电压220 V ，输出电压22 V ，灯泡正常发光，风扇正常工作，电阻R 两端的电压是22 V －12 V ＝10 V ，选项A 正确．通过风扇电动机的电流一定小于6 A ，通过灯泡的交流电频率是50 Hz ，选项B 、C 错误．风扇突然卡住的瞬间，电风扇中电流增大，灯泡中电流减小，灯泡变暗，选项D 正确． [答案] AD3.(2014·高考四川卷)如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图象，则( )A ．用户用电器上交流电的频率是100 HzB ．发电机输出交流电的电压有效值是500 VC ．输电线的电流只由降压变压器原副线圈的匝数比决定D ．当用户用电器的总电阻增大时，输电线上损失的功率减小[解析] 由u －t 图象可知，交流电的周期T ＝0.02 s ，故频率f ＝1T＝50 Hz ，选项A 错误；交流电的最大值U m ＝500 V ，故有效值U ＝U m2＝250 2 V ，选项B 错误；输电线上的电流由降压变压器副线圈上的电阻和降压变压器原副线圈的匝数比决定，选项C 错误；当用户用电器的总电阻增大时，副线圈上的电流减小，根据I 1I 2＝n 2n 1，原线圈(输电线)上的电流减小，根据P ＝I 21R ，得输电线损失的功率减小，选项D 正确． [答案] D[方法技巧] 理想变压器的动态分析技巧1 根据题意弄清变量和不变量.如原线圈电压不变、原副线圈的匝数比不变，其他物理量可能随电路的变化而发生变化.2 弄清动态变化过程中的因果关系.如U 2由U 1决定，P 1、I 1由P 2、I 2决定.3 分析流程如下：①由U 1U 2＝n 1n 2分析U 2的情况.②由I 2＝U 2R分析I 2的情况.③由P 1＝P 2＝I 2U 2判断输入功率的情况. ④由P 1＝I 1U 1分析I 1的变化情况.)交流电路的综合问题命题规律：该综合问题涉及交流电的产生、变化规律、图象和变压器问题，考查的点多面广，因此将成为2015年高考命题热点，题型一般为选择题．范例 (2014·江西盟校一联)如图所示，匝数为50匝的矩形闭合导线框ABCD 处于磁感应强度大小B ＝210T 的水平匀强磁场中，线框面积S ＝0.5 m 2，线框电阻不计．线框绕垂直于磁场的轴OO ′以角速度ω＝100 rad/s 匀速转动，并与理想变压器原线圈相连，副线圈接入一只“220 V，60 W”的灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10 A ，下列说法正确的是( ) A ．在图示位置线框中产生的感应电动势最大 B ．线框中产生电动势的有效值为250 2 V C ．变压器原、副线圈匝数之比为25∶22 D ．允许变压器输出的最大功率为1 000 W[解析] 在图示位置线框和磁感线垂直，磁通量最大，线框中产生的感应电动势为零，选项A 错误；线框中产生的感应电动势的最大值E m ＝NBS ω＝250 2 V ，其有效值E ＝22E m ＝250 V ，选项B 错误；灯泡能正常发光，则电压U 2＝220 V ，由U 1U 2＝n 1n 2可知变压器原、副线圈匝数之比为25∶22，选项C 正确；熔断器允许通过的最大电流为10 A ，即I 1＝10 A ，P 1＝U 1I 1＝250×10 W ＝2 500 W ，因此变压器允许输出的最大功率为2 500 W ，故选项D 错误． [答案] C[总结提升] 交变电流的综合问题，涉及交流电路最大值、有效值、平均值、瞬时值和变压器的计算，与电磁感应、安培力、闭合电路欧姆定律的综合应用等，解答时应注意以下两点： (1)分清交流电路“四值”的不同计算方法和物理意义．(2)学会将直流电路、闭合电路欧姆定律的知识应用在交流电路中．最新预测1 (2014·辽宁五校联考)如图所示，有一矩形线圈的面积为S ，匝数为N ，电阻不计，绕OO ′轴在水平方向的磁感应强度为B 的匀强磁场中以角速度ω做匀速转动，从图示位置开始计时．矩形线圈通过滑环接一理想变压器，滑动触头P 上下移动时可改变输出电压，副线圈接有可调电阻R ，下列判断正确的是( )A ．矩形线圈产生的感应电动势的瞬时值表达式为e ＝NBS ωcos ωtB ．矩形线圈从图示位置经过π2ω时间时，通过电流表的电荷量为0C ．当P 不动、R 增大时，电压表读数也增大D ．当P 向上移动、R 不变时，电流表读数减小解析：选A.矩形线圈切割磁感线产生的感应电流为正弦式交变电流，图示时刻线圈切割磁感线产生的感应电动势最大，最大值为E m ＝NBS ω，则其瞬时值表达式为e ＝NBS ωcos ωt ，选项A 正确；矩形线圈从图示位置经过π2ω时间，刚好为1/4周期，磁通量的变化量不为0，通过电流表的电荷量不为0，选项B 错误；矩形线圈的电阻不计，故电压表的示数为交流电压的有效值，恒定不变，选项C 错误；当P 向上移动、R 不变时，原线圈的电压不变，副线圈的电压增大，输出功率变大，故原线圈中的电流增大，选项D 错误．最新预测2 (多选)(2014·潍坊模拟)如图所示，矩形线圈面积为0.1 m 2，匝数为100，绕OO ′轴在磁感应强度为B ＝25πT 的匀强磁场中以角速度ω＝5π rad/s 匀速转动．从图示位置开始计时，理想变压器原、副线圈的匝数分别为n 1、n 2，两电表均为理想电表，电阻R ＝50 Ω，其他电阻不计，下列判断正确的是( ) A ．在t ＝0.1 s 时，穿过线圈的磁通量最大 B ．n 1∶n 2＝1∶5时，变压器输入功率为50 W C ．P 向上移动时，电压表示数变大 D ．P 向上移动时，电流表示数变小解析：选BD.由题意可知，E m ＝NBS ω＝10 2 V ，T ＝2πω＝0.4 s ，故由图示位置经过0.1 s时，线圈与磁场平行，磁通量为零，A 错误；由U 1U 2＝n 1n 2可知，若n 1∶n 2＝1∶5，则U 2＝50 V ，变压器输入功率等于输出功率等于U 22R＝50 W ，B 正确；当P 向上移动时，n 2变小，U 2变小，输出功率和输入功率变小，故电流表示数也变小，C 错误，D 正确．[失分防范] 解决交流电路的综合问题极易从以下几点失分：①不能正确理解交流电的产生、变化规律以及图象的意义；②不能正确和熟练应用交流电的“四值”；③不会分析变压器的动态变化；④不清楚远距离输电线路中电压、电流和功率关系．为防范失分，建议记住以下口诀：线框转切磁感线，产生正弦交流电．理解“四值”会应用，变压器里磁通变．电压电流看匝数，原端功率同副端．远距输电升降压，路上能量有耗散.1．(2014·北京西城区期末)如图所示，为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U 和电流I .图线上点A 的坐标为(U 1，I 1)，过点A 的切线与纵轴交点的纵坐标为I 2.小灯泡两端电压为U 1时，电阻等于( )A.I 1U 1B.U 1I 1C.U 1I 2D.U 1I 1－I 2解析：选B.由于小灯泡的伏安特性曲线上，每一点的电压坐标与电流坐标的比值，对应这一状态下的电阻，所以小灯泡两端电压为U 1时，电阻等于U 1I 1，B 正确．2．(2014·天津河东区二模)如图所示，甲、乙两电路中电源完全相同，外电阻R 1＞R 2，两电路中分别通过相同的电荷量q 的过程中，下列判断正确的是( )A ．电源内部产生电热较多的是甲电路B ．R 1上产生的电热比R 2上产生的电热少C ．电源做功较多的是甲电路D ．电源效率较高的是甲电路解析：选D.电源内部产生电热Q ＝I 2rt ＝Iqr ，由于外电阻R 1＞R 2，甲电路电流较小，电源内部产生电热较少的是甲电路，选项A 错误．外电阻产生电热Q ＝I 2Rt ＝IqR ＝Uq ，U 1＞U 2，R 1上产生的电热比R 2上产生的电热多，选项B 错误．两电路中分别通过相同的电荷量q 的过程中，两电源做功相等，选项C 错误．电源效率较高的是甲电路，选项D 正确．3．(2014·广州一模)在研究微型电动机的性能时，应用如图所示的实验电路．调节滑动变阻器R 并控制电动机停止转动时，电流表和电压表的示数分别为0.50 A 和2.0 V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A 和24.0 V ．则这台电动机正常运转时输出功率为( ) A ．32 W B ．44 W C ．47 W D ．48 W解析：选A.当电动机停止转动时，此时电动机相当于一个纯电阻，所以由题中的两表读数，可以计算出电动机的内阻为：r ＝U 1I 1，代入数据得：r ＝4 Ω，重新调节R 并使电动机恢复正常运转，根据题中的两表读数，计算出电动机的输出功率为：P ＝U 2I 2－I 22r ，代入数据解得：P ＝32 W ，B 、C 、D 错误，A 正确．4．在如图所示的电路中，电源的电动势为E ，内阻为r ，灯泡L 的电阻大于电源的内阻r .闭合开关S ，在滑动变阻器的滑片P 由a 向b 移动的过程中，下列各物理量的变化情况正确的是( )A．电流表的读数先减小后增大B．灯泡L变亮C．电源输出功率先增大后减小D．电压表的读数先增大后减小解析：选D.由题图可知，滑动变阻器的右半部分与电流表A串联，再与左半部分并联，并联部分与灯泡串联后再与电压表并联，电压表测路端电压．滑片P向左滑动，当两支路电阻相等，即R A＋R a＝R b时，并联路段电阻最大，因此并联路段的电阻先增大后减小，外电路总电阻先增大后减小，由串联分压可知路端电压先增大后减小，选项D正确；电流表刚开始测干路电流，随着P由a向b移动，电流表示数逐渐变小，P滑到b端，电阻R和电流表被短路，电流表示数为零，A错误；外电路电阻增大时，流过灯泡的电流减小，灯泡分压减小，灯泡变暗，选项B错误；外电路电阻越接近电源内阻，电源输出功率越大，由于灯泡电阻大于电源内阻，因此外电路电阻总大于电源内阻，随着外电阻的增大，输出功率逐渐减小，选项C错误．5．(2014·北京海淀区期末)氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图所示电路中，不同的一氧化碳浓度对应传感器不同的电阻值，电压表的示数与一氧化碳的浓度一一对应，观察电压表示数就能判断一氧化碳浓度是否超标．已知氧化锡传感器的电阻的倒数与一氧化碳浓度成正比，那么，电压表示数U与一氧化碳浓度ρ之间的对应关系正确的是( )A．U越大，表示ρ越大，ρ与U成正比B．U越大，表示ρ越小，ρ与U成反比C．U越大，表示ρ越大，但ρ与U不成正、反比关系D．U越大，表示ρ越小，但ρ与U不成正、反比关系解析：选C.根据题意，设氧化锡传感器的电阻为R1＝kρ，电源的电动势为E，内阻为r，电压表的示数U＝ER0kρ＋r＋R＋R0，ρ越大，U越大，但U与ρ既不成正比也不成反比，选项C正确．6．如图所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形金属线圈abcd，ab边与MN重合．现使线圈以ab边为轴按图示方向匀速转动(从上往下看为顺时针转动)，将a、b两端连到示波器的输入端，若ab边中电流从a到b为正，则从下图中示波器观察到的ab中电流随时间变化的图形是( )解析：选D.本题可将右侧磁场补全，即矩形线圈在匀强磁场中匀速转动，会产生正弦式交流电，由楞次定律可知：从中性面开始，电流从0开始，沿负向，可画出完整电流随时间变化的图形，在此基础上，去掉右侧磁场，故电流仅在左侧磁场中切割磁感线而产生电流，故选项D正确，选项A、B、C错误．7．(2013·高考四川卷) 用220 V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V，通过负载的电流图象如图所示，则( )A ．变压器输入功率约为3.9 WB ．输出电压的最大值是110 VC ．变压器原、副线圈匝数比是1∶2D ．负载电流的函数表达式i ＝0.05sin ⎝⎛⎭⎪⎫100 πt ＋π2 A 解析：选A.由题图可知通过负载的电流最大值为I m ＝0.05 A ，周期T ＝0.02 s ，故电流的函数表达式i ＝I m sin 2πTt ＝0.05sin 100πt (A)，D 错误；理想变压器匝数比等于电压比，即n 1∶n 2＝U 1∶U 2＝2∶1，C 错误；输出电压U 2＝110 V ，其最大值U 2m ＝2U 2＝110 2 V ，B 错误；理想变压器输入功率等于输出功率，即输入功率P ＝I 2U 2＝0.052×110 W≈3.9 W，A 正确．8．(2013·高考广东卷)如图，理想变压器原、副线圈匝数比n 1∶n 2＝2∶1, V 和A 均为理想电表，灯泡电阻R L ＝6 Ω，AB 端电压u 1＝122sin 100πt (V)．下列说法正确的是( ) A ．电流频率为100 Hz B ．V 的读数为24 V C ．A 的读数为0.5 AD ．变压器输入功率为6 W解析：选D.根据u 1＝122sin 100πt (V)及U ＝U m 2知U 1＝12 V ，f ＝ω2π＝50 Hz ，选项A 错误；根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝12×12 V ＝6 V ，即V 的读数为6 V ，选项B 错误；根据I 2＝U 2R L＝66A ＝1 A ，即A 的读数为1 A ，选项C 错误；由于P 1＝P 2，P 2＝U 22R L ＝626W ＝6 W ，选项D 正确． 9．(多选)(2014·山东四市联考)如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交变电流的电动势图象如图乙所示，经原、副线圈匝数比为1∶10的理想变压器给一灯泡供电，如图丙所示，副线圈电路中灯泡的额定功率为22 W ，现闭合开关，灯泡正常发光．则( )A ．t ＝0.01 s 时，穿过线框回路的磁通量为零B ．金属线框的转速为50 r/sC ．变压器原线圈中电流表的示数为1 AD ．灯泡的额定电压为220 2 V解析：选BC.t ＝0.01 s 时，交变电流的电动势为零，线框处于中性面，穿过线框回路的磁通量最大，A 错误；由题图乙可知周期T ＝0.02 s ，转速n ＝1T＝50 r/s ，变压器原线圈两端电压的有效值为U 1＝22 V ，原线圈的输入功率与副线圈的输出功率相同，由P ＝22 W 、P ＝UI 得，I ＝1 A ，由U 1U 2＝n 1n 2知副线圈两端电压的有效值为U 2＝220 V ，B 、C 正确，D 错误．10．(多选)图甲是某燃气炉点火装置的原理图．转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n 1、n 2，V 为交流电压表．当变压器副线圈电压的瞬时值大于5 000 V 时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是( )A ．电压表的示数等于5 VB ．电压表的示数等于52VC ．实现点火的条件是n 2n 1＞1 000D ．实现点火的条件是n 2n 1＜1 000解析：选BC.电压表示数为电压有效值，由题图乙可得U ＝U m2＝52V ，选项A 错误、B 正确；副线圈电压峰值为5 000 V 时，n 2n 1＝U m2U m1＝1 000，由于引发电火花的条件是副线圈电压峰值大于5 000 V ，故n 2n 1＞1 000，选项C 正确、D 错误．11．(多选)如图所示，10匝矩形线框在磁感应强度B ＝210T 的匀强磁场中，绕垂直磁场的轴OO ′以角速度ω＝100 rad/s 匀速转动，线框电阻不计，面积为S ＝0.3 m 2，线框通过滑环与一理想变压器的原线圈相连，副线圈接有两只灯泡L 1(0.3 W,30 Ω)和L 2，开关闭合时两灯泡均正常发光，且原线圈中电流表示数为0.04 A ，则下列判断正确的是( )A ．若从图示线框位置开始计时，线框中感应电动势的瞬时值为302sin 100t (V)B ．理想变压器原、副线圈匝数比为10∶1C ．灯泡L 2的额定功率为0.9 WD ．若开关S 断开，电流表示数将增大解析：选BC.若从图示线框位置开始计时，线框中感应电动势的瞬时值为302cos 100t (V)，A 错；原线圈两端电压为U 1＝30 V ，因灯泡正常发光，所以副线圈两端电压为U 2＝PR ＝3 V ，由变压比规律知理想变压器原、副线圈匝数比为10∶1，B 对；由变流比规律知副线圈中电流为0.4 A ，通过灯泡L 1的电流为0.1 A ，即通过灯泡L 2的电流为0.3 A ，由P ＝UI 知灯泡L 2的额定功率为0.9 W ，C 对；若开关S 断开，则负载电阻增大，副线圈中电流减小，电流表示数将减小，D 错． 12．(多选)(2014·唐山模拟)如图为远距离输送交流电的系统示意图，变压器均为理想变压器．随着用户负载增多，发电机F 达到额定功率时，降压变压器输出功率仍然不足，用户的用电器不能正常工作．那么，在发电机以额定功率工作的情况下，为了适当提高用户的用电功率，可采取的措施是( )A ．适当减小输电线的电阻rB ．适当提高n 4n 3C ．适当提高n 2n 1的同时，降低n 4n 3D ．适当降低n 2n 1的同时，提高n 4n 3 解析：选AC.当发电机输出功率一定时，为使远距离用户得到更多的功率，需减小输电线上的功率损失，根据ΔP ＝I 2线r ，可以减小输电线的电阻r ，A 对；也可以通过提高输电电压，减小输送电流，即提高n 2n 1，这样使线圈n 3两端电压变大，为使用户的用电器正常工作需要适当降低n 4n 3，C 对．。

直流、交流电路基本知识

直流电路基本知识一、基本概念1．电流：电荷有规则的移动就形成电流。

按照规定：导体中正电荷运动的方向为电流的方向。

并定义：在单位时间内通过导体任一截面的电量为电流强度（简称电流）。

电流用符号“I ”表示, 电流的基本单位为A （安）。

2．电阻：导体对电流的阻碍作用叫电阻。

电阻用符号“R ”表示，电阻的基本单位为Ω（欧）。

3．欧姆定律部分电路欧姆定律：不含电源的电路称为无源电路。

在电阻R 两端加上电压U 时，电阻中就有电流I 流过，三者之间关系为：I=RU 全电路欧姆定律：含有电源的闭合电路称为全电路。

电动势E 、内电阻r 、负载电阻R 电流I 之间关系为：I=rR E + 4．电功与电功率电功：电流所做的功叫电功，用符号A 表示。

电功的数学式为：R t U Rt I IUt A 22=== 若电压单位为V ，电流单位为A ，电阻单位为Ω，时间单位为s ，则电功的单位为J （焦）。

电功率：单位时间内电流所做的功叫电功率，用符号P 表示，即：P ＝tA 若电功单位为J ，时间为s ，则电功率的单位为J/s ，又称W （瓦）。

二、电阻的串联、并联1．电阻的串联将电阻依次首尾连接，组成无分支的电路，叫做电阻的串联。

图1-1-1为三个电阻的串联电路。

电阻串联电路具有以下特点：（ 1）流过每一个电阻的电流都相等。

（2）电路的总电压等于各个电阻上电压的代数和，即：U=U 1+U 2+U 3（3）电路的等效电阻等于各串联电阻之和，即：R ＝R 1+R 2+R 3。

因此图1-1-1a 电路可以用图1-1-1b 来等效替代。

（4）各电阻上分配的电压与各自电阻的阻值成正比，即U R R U n n = （5）各电阻上消耗的功率之和等于电路所消耗的总功率。

2．电阻的并联将电阻两端分别连接在一起的方式叫电阻的并联。

图1-1-2为三个电阻的并联电路。

电阻并联电路具有以下特点：图1-1-1 图1-1-2（1）并联电路中各电阻两端电压相等。

2021年新高考大二轮物理专题四第14课时直流电路与交流电路

第14课时直流电路与交流电路高考题型1直流电路的分析与计算直流电路动态分析的三种常用方法程序法R局――→增大减小I总＝ER＋r――→减小增大U内＝I总r――→减小增大U外＝E－U内――→增大减小U支＝U外－I总R干――→增大减小最后确定I支串联电路注意分析各部分的电压关系，并联电路注意分析各部分的电流关系.结论法：“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大).“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零去讨论考题示例例1(2020·全国卷Ⅰ·17)图1(a)所示的电路中，K与L间接一智能电源，用以控制电容器C 两端的电压U C.如果U C随时间t的变化如图(b)所示，则下列描述电阻R两端电压U R随时间t变化的图像中，正确的是()图1答案 A解析电阻R两端的电压U R＝IR，其中I为线路上的充电电流或放电电流．对电容器，Q＝CU C，而I＝ΔQΔt＝CΔU CΔt，由U C－t图像知：1～2 s内，电容器充电，令I充＝I；2～3 s内，电容器两端的电压不变，则电路中电流为0；3～5 s内，电容器放电，则I放＝I2，结合U R＝IR可知，电阻R两端的电压随时间变化的图像与A对应．例2(2016·全国卷Ⅱ·17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图2所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2，Q1与Q2的比值为()图2A.25B.12C.35D.23 答案 C解析 S 断开时等效电路图如图甲所示．甲电容器两端电压为U 1＝E R ＋23R×23R ×12＝15E ；S 闭合时等效电路图如图乙所示．乙电容器两端电压为U 2＝E R ＋12R×12R ＝13E ，由Q ＝CU 得Q 1Q 2＝U 1U 2＝35，故选项C 正确．命题预测1．(2020·北京市高三一模)在如图3所示电路中，电源内阻不可忽略，电表均为理想电表．开关S 闭合后，在滑动变阻器R 2的滑动端由a 向b 缓慢滑动的过程中( )图3A ．电压表的示数增大，电流表的示数减小B．电容器C所带电荷量减小C．R1消耗的电功率增大D．电源的输出功率一定增大答案 A解析滑动变阻器的滑动端由a向b缓慢滑动的过程中，R2接入电路中的阻值变大，总电阻变大，根据闭合电路的欧姆定律知，总电流减小，即电流表示数减小，电压表测量的是滑动变阻器两端的电压U＝E－I(R1＋r)，总电流减小，R2的电压变大，即电压表示数增大，故A 正确；电容器两端电压即电压表两端电压，由Q＝CU知，电压增大，电容器所带电荷量增多，故B错误；流过电阻R1的电流减小，由公式P＝I2R1可知，R1消耗的电功率变小，故C 错误；当外电阻等于内阻时，电源的输出功率最大，题干中没有明确外电阻与内阻的关系，故滑动变阻器R2的滑动端由a向b缓慢滑动的过程中，电源的输出功率不一定增大，故D 错误．2.(多选)某汽车的电源与启动电机、车灯连接的简化电路如图4所示．当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时()图4A．车灯的电流变小B．路端电压变小C．电路的总电流变小D．电源的总功率变大答案ABD解析汽车启动时，车灯变暗，I灯减小，U灯减小，路端电压变小，则电路的总电流变大，故A、B正确，C错误；由P＝IE知电源的总功率变大，故D正确．高考题型2交变电流的产生1．线圈通过中性面时的特点(1)穿过线圈的磁通量最大．(2)线圈中的感应电动势为零．(3)线圈每经过中性面一次，感应电流的方向改变一次．2．有效值的计算(1)正弦式交变电流：有效值是最大值的12，即E ＝E m 2，I ＝I m 2，U ＝U m 2. (2)非正弦式交变电流：计算有效值时，要根据串联电路中“相同时间”内“相同电阻”上产生“相同热量”列式，然后分段列式求得有效值． 3．正弦式交流电“四值”的应用考题示例例3 (多选)(2019·天津卷·8)单匝闭合矩形线框电阻为R ，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量Ф与时间t 的关系图像如图5所示．下列说法正确的是( )图5A.T2时刻线框平面与中性面垂直 B ．线框的感应电动势有效值为2πФmTC ．线框转一周外力所做的功为2π2Фm 2RTD ．从t ＝0到t ＝T 4过程中线框的平均感应电动势为πФmT答案 BC解析由Ф－t 图像可知，T2时刻穿过线框的磁通量最大，则线框位于中性面，A 错误；线框中产生的感应电动势的最大值应为E m ＝NBSω，又ω＝2πT ，N ＝1，BS ＝Фm ，则整理得E m ＝2πФm T ，因此感应电动势的有效值为E ＝E m 2＝2πФmT ，B 正确；由功能关系可知线框转动一周外力所做的功等于线框中产生的焦耳热，有W ＝E 2R T ＝2π2Фm 2RT ，C 正确；从t ＝0到t ＝T 4过程中，线框中产生的平均感应电动势为E＝ФmT4＝4ФmT，D错误．例4(2018·全国卷Ⅲ·16)一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为Q正．该电阻上电压的峰值均为u0，周期均为T，如图6所示．则Q方∶Q正等于()图6A．1∶ 2 B.2∶1C．1∶2 D．2∶1答案 D解析由有效值概念知，一个周期内产生热量Q方＝u02R·T2＋u02R·T2＝u02R T，Q正＝U有效2R T＝(u02)2RT＝12·u02R T，故Q方∶Q正＝2∶1.命题预测3．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图7甲所示．产生的交变电动势的图像如图乙所示，则()图7A．t＝0.005 s时线框的磁通量变化率为零B．t＝0.01 s时线框平面与中性面重合C．线框产生的交变电动势有效值为311 VD．线框产生的交变电动势频率为100 Hz答案 B解析由题图乙可知T＝0.02 s，E m＝311 V，根据正弦式交变电流有效值和峰值的关系可得，该交变电动势的有效值为E＝E m2＝3112V≈220 V，故C错误；根据周期和频率的关系可得，该交变电动势的频率为f ＝1T ＝10.02 Hz ＝50 Hz ，故D 错误；由题图乙可知t ＝0.01 s 时，e ＝0，所以此时线框平面与中性面重合，故B 正确；t ＝0.005 s 时，e ＝311 V ，由法拉第电磁感应定律可得磁通量的变化率不为零，故A 错误．4．(2020·山东聊城市高三下学期二模)如图8所示，磁极N 、S 间的磁场看成匀强磁场，磁感应强度大小为B 0，矩形线圈ABCD 的面积为S ，线圈共n 匝，电阻为r ，线圈通过滑环与理想交流电压表和阻值为R 的定值电阻相连，AB 边与滑环E 相连，CD 边与滑环F 相连．线圈绕垂直于磁感线的轴OO ′以角速度ω逆时针匀速转动，图示位置恰好与磁感线方向垂直．以下说法正确的是( )图8A ．线圈在图示位置时，电阻R 中的电流方向为从M 到NB ．线圈从图示位置开始转过180°的过程中，通过电阻R 的电荷量为2B 0S R ＋rC ．线圈转动一周的过程中克服安培力做的功为ωπn 2B 02S 2R ＋rD ．线圈在图示位置时电压表示数为0 答案 C解析线圈在图示位置时，穿过线圈的磁通量最大，此时电流为0，故A 错误；线圈自图示位置开始转过180°的过程中，通过电阻R 的电荷量为q ＝I Δt ＝ER ＋r Δt ＝n ΔΦR ＋r ＝2nB 0SR ＋r ，故B 错误；由功能关系可知，线圈转动一周的过程中克服安培力做的功等于回路中产生的热量，即为Q ＝I 2(R ＋r )T ＝⎣⎢⎡⎦⎥⎤ E m 2( R ＋r )2(R ＋r )2πω＝⎣⎢⎡⎦⎥⎤ nB 0Sω2( R ＋r )2(R ＋r )2πω＝πωn 2B 02S 2R ＋r，故C 正确；电压表的示数为有效值，U ＝IR ＝nB 0Sω2( R ＋r )R ≠0，故D 错误．高考题型3 变压器与远距离输电1．变压器动态分析方法(1)变压器动态分析常见的两种情况：①负载电阻不变，匝数比变化；②匝数比不变，负载电阻变化．(2)处理此类问题应注意三点：①根据题意分清变量和不变量；②弄清“谁决定谁”的制约关系——电压是输入决定输出，电流和功率是输出决定输入．2．解决远距离输电问题的一般思路电路分析远距离输电线路由升压变压器、输电线、降压变压器和负载四部分组成电压关系升压变压器输入电压U1是不变的，根据U1U2＝n1n2可以确定升压变压器的输出电压U2，输电线上有一定的电压损失，ΔU＝I2R.降压变压器输入端电压U3＝U2－ΔU，降压变压器输出电压由U3U4＝n3n4确定功率关系升压变压器输入功率为P1，输电线上损失功率为ΔP＝I22R，降压变压器输出功率为P2，则P1＝P2＋ΔP＝P2＋I22R电流关系升压变压器输入电流由I1＝P1U1确定，输出电流I2由I1I2＝n2n1确定，I2通过输电线传到降压变压器，即I3＝I2，降压变压器输出电流由I3I4＝n4n3确定考题示例例5(多选)(2020·全国卷Ⅲ·20)在图9(a)所示的交流电路中，电源电压的有效值为220 V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2＝10 Ω，R3＝20 Ω，各电表均为理想电表．已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示．下列说法正确的是()图9A．所用交流电的频率为50 HzB．电压表的示数为100 VC．电流表的示数为1.0 AD．变压器传输的电功率为15.0 W答案AD解析根据i 2－t 图像可知T ＝0.02 s ，则所用交流电的频率f ＝1T ＝50 Hz ，故A 正确；副线圈两端电压U 2＝I 2R 2＝22×10 V ＝10 V ，由n 1n 2＝U 1U 2得原线圈两端电压U 1＝100 V ，电压表的示数U ＝220 V －100 V ＝120 V ，故B 错误；电流表的示数I ＝U 2R 3＝1020 A ＝0.5 A ，故C 错误；变压器传输的电功率P ＝I 22R 2＋I 2R 3＝15.0 W ，故D 正确．例6 (多选)(2020·全国Ⅱ·19)特高压输电可使输送中的电能损耗和电压损失大幅降低．我国已成功掌握并实际应用了特高压输电技术．假设从A 处采用550 kV 的超高压向B 处输电，输电线上损耗的电功率为ΔP ，到达B 处时电压下降了ΔU .在保持A 处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV 特高压输电．输电线上损耗的电功率变为ΔP ′，到达B 处时电压下降了ΔU ′.不考虑其他因素的影响，则( ) A ．ΔP ′＝14ΔPB ．ΔP ′＝12ΔPC ．ΔU ′＝14ΔUD ．ΔU ′＝12ΔU答案 AD解析由输电电流I ＝P U 知，输送的电功率不变，输电电压加倍，输电电流变为原来的12，损耗的电功率ΔP ＝I 2r ，故输电电压加倍，损耗的电功率变为原来的14，即ΔP ′＝14ΔP ；输电线上损失电压为ΔU ＝Ir ，即输电电压加倍，损失电压变为原来的12，即ΔU ′＝12ΔU .故A 、D正确例7 (2016·全国卷Ⅰ·16)一含有理想变压器的电路如图10所示，图中电阻R 1、R 2和R 3的阻值分别为3 Ω、1 Ω和4 Ω，为理想交流电流表，U 为正弦交流电压源，输出电压的有效值恒定．当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I .该变压器原、副线圈匝数比为( )图10A ．2B ．3C ．4D ．5 答案 B解析开关断开时，原、副线圈的电流比I I 2＝n 2n 1，通过R 2的电流I 2＝In 1n 2，副线圈的输出电压U 2＝I 2(R 2＋R 3)＝5In 1n 2，由U 1U 2＝n 1n 2可得原线圈两端的电压U 1＝5I ⎝⎛⎭⎫n 1n 22，则U ＝U 1＋IR 1＝5I ⎝⎛⎭⎫n 1n 22＋3I ；开关闭合时，原、副线圈的电流比4I I 2′＝n 2n 1，通过R 2的电流I 2′＝4In 1n 2，副线圈的输出电压U 2′＝I 2′R 2＝4In 1n 2，由U 1′U 2′＝n 1n 2可得原线圈两端的电压U 1′＝4I ⎝⎛⎭⎫n 1n 22，则U ＝U 1′＋4IR 1＝4I ⎝⎛⎭⎫n 1n 22＋12I ，联立解得n 1n 2＝3，选项B 正确．命题预测5．(2020·广东东莞市线上检测)在如图11所示的电路中，变压器为理想变压器，电压表和电流表均为理想电表，a 、b 接在电压有效值不变的交流电源两端，R 0为定值电阻，R 为滑动变阻器．现将滑动变阻器的滑片从一个位置滑动到另一位置，观察到电流表A 1的示数增大了0.2 A ，电流表 A 2的示数增大了0.8 A ，则下列说法正确的是( )图11A ．该变压器起升压作用B ．电压表V 2示数增大C ．电压表V 3示数减小D ．滑动变阻器滑片是沿d →c 的方向滑动答案 C 解析I 1I 2＝n 2n 1，得n 1n 2＝ΔI 2ΔI 1＝0.80.2＝4，n 1>n 2，则该变压器起降压作用，故A 错误；由于a 、b 接在电压有效值不变的交流电源两端，则电压表V 1示数不变，U 1U 2＝n 1n 2，可知，电压表V 2示数不变，故B 错误；电压表V 3的示数U 3＝U 2－I 2R 0由于U 2不变，I 2增大，则U 3减小，故C 正确；由I 2＝U 2R 0＋R ，且U 2不变，I 2增大，则R 减小，所以滑动变阻器滑片应沿c →d 的方向滑动，故D 错误．6．(多选)如图12所示为远距离输电示意图，其中T 1、T 2为理想变压器，输电线电阻可等效为电阻r ，L 1、L 2为两个规格相同的灯泡，且阻值不变．现保持变压器T 1的输入电压不变，滑片P 位置不变，当开关S 断开时，灯L 1正常发光．则下列说法正确的是( )图12A ．仅闭合开关S ，灯L 1会变亮B ．仅闭合开关S ，r 消耗的功率会变大C ．仅将滑片P 下移，r 消耗的功率会变小D ．仅将滑片P 上移，电流表示数会变小答案 BD解析仅闭合开关S ，负载电阻变小，变压器T 2副线圈电流增大，根据交变电流规律知，T 2原线圈电流增大，即输电线上电流增大，输电线上损耗的电压ΔU ＝I 2r 增大，损耗的功率ΔP ＝I 22r 增大，T 2的输入电压U 3＝U 2－ΔU 减小，所以U 4减小，即灯L 1两端电压减小，L 1变暗，故A 错误，B 正确；仅将滑片P 下移，变压器T 1副线圈匝数增加(n 2增加)，根据n 2n 1＝U 2U 1可知U 2变大，由I 2U 2＝I 22r ＋I 32R ，I 2n 3＝I 3n 4得U 2＝I 2⎝⎛⎭⎫r ＋n 32n 42R ，因U 2变大，n 3、n 4、r 及R 不变，则I 2变大，即输电线上电流变大，r 消耗的功率会变大，故C 错误；仅将滑片P 上移，同理可得T 1的输出电压变小，输电线电流变小，由I 1I 2＝n 2n 1可知，I 1变小，则电流表示数会变小，故D 正确．专题强化练[保分基础练]1．(2020·云南玉溪峨山县模拟)随着社会发展，人类对能源的需求日益增加，节能变得愈加重要．甲、乙两地采用电压U 进行远距离输电，输电线上损耗的电功率为输入总功率的k 倍(0<k <1)．在保持输入总功率和输电线电阻都不变的条件下，现改用5U 的电压输电，若不考虑其他因素的影响，输电线上损耗的电功率将变为输入总功率的( ) A.k 25 B.k5 C ．5k D ．25k 答案 A解析设输送的电功率为P ，当输送电压为U 时，在线路上损失的功率ΔP ＝I 2R ，I ＝PU，得ΔP ＝P 2R U 2.同理，当输送电压为5U 时，在线路上损失的功率ΔP ′＝P 2R (5U )2.由题意可知，ΔP ＝kP ，联立解得ΔP ′＝k 25P ，即输电线上损耗的电功率将变为输入总功率的k25，A 正确．2．如图1甲所示，在匀强磁场中有一个n ＝10匝的闭合矩形线圈绕轴匀速转动，转轴O 1O 2垂直于磁场方向，线圈电阻为5 Ω，从图甲所示位置开始计时，通过线圈平面的磁通量随时间变化的图像如图乙所示，则( )图1A ．线圈转动过程中消耗的电功率为10π2 WB ．在t ＝0.2 s 时，线圈中的感应电动势为零，且电流改变一次方向C ．所产生的交变电流感应电动势的瞬时值表达式为e ＝10πsin (5πt ) VD ．线圈从图示位置转过90°时穿过线圈的磁通量变化最快答案 A解析从题图乙中可知ω＝2πT ＝2π0.4rad /s ＝5π rad/s ，线圈产生的最大感应电动势为：E m ＝nBSω＝nΦm ω＝10×0.2×5π V ＝10π V ，因为线圈从垂直中性面开始计时，所以交变电流感应电动势的瞬时值表达式为e ＝10πcos(5πt )V ，感应电动势有效值为E ＝E m2＝52π V ，线圈转动过程中消耗的电功率为P ＝E 2R ＝10π2 W ，A 正确，C 错误；从题图乙中可知在t ＝0.2 s 时，磁通量为0，线圈中的感应电动势最大，电流方向不变，B 错误；图示位置线圈平面与磁场方向平行，磁通量为0，磁通量的变化率最大，穿过线圈的磁通量变化最快，转过90°，磁通量最大，磁通量的变化率为0，D 错误．3．(2020·山东卷·5)图2甲中的理想变压器原、副线圈匝数比n 1∶n 2＝22∶3，输入端a 、b 所接电压u 随时间t 的变化关系如图乙所示．灯泡L 的电阻恒为15 Ω，额定电压为24 V ．定值电阻R 1＝10 Ω、R 2＝5 Ω，滑动变阻器R 的最大阻值为10 Ω.为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为( )图2A ．1 ΩB ．5 ΩC ．6 ΩD ．8 Ω 答案 A解析由题图乙可得U 1＝220 V ，由U 1U 2＝n 1n 2得U 2＝30 V ，灯泡正常工作时，U L ＝24 V ，I ＝U L R L ＝2415 A ＝1.6 AR 1两端电压U R 1＝U 2－U L ＝30 V －24 V ＝6 V 通过R 1的电流I 1＝U R 1R 1＝0.6 A通过R 的电流I R ＝I －I 1＝1 A 由欧姆定律得R ＋R 2＝U R 1I R ＝61 Ω＝6 Ω可解得R ＝1 Ω，选项A 正确．4．(多选)如图3甲所示，电动势为E 、内阻为r 的电源与R ＝8 Ω的定值电阻、滑动变阻器R P 、开关S 组成闭合电路，已知滑动变阻器消耗的功率P 与其接入电路的有效阻值R P 的关系如图乙所示．下列说法正确的是( )图3A ．电源的电动势E ＝2105 V ，内阻r ＝2 ΩB ．图乙中R x ＝25 ΩC ．当滑动变阻器的滑片向左移动时，R 上消耗的功率先增大后减小D ．调整滑动变阻器R P 的阻值可以得到该电源的最大输出功率为1.28 W 答案 BD解析 R P 消耗的功率P ＝⎝ ⎛⎭⎪⎫E R ＋r ＋R P 2·R P ＝E 2(r ＋R －R P )2R P＋4(R ＋r )，当R P ＝R ＋r 时，P 有最大值，把R ＋r 等效为电源的内阻，由题图乙可知R ＋r ＝10 Ω时，P ＝E 24(R ＋r )＝0.4 W ，则E ＝4 V 、r ＝2 Ω，A 项错误；滑动变阻器的阻值为4 Ω和阻值为R x 时消耗的功率相等，则有4E 2(4＋R ＋r )2＝E 2(R x ＋R ＋r )2R x ，代入数据，解得R x ＝25 Ω，B 项正确；当滑动变阻器的滑片向左滑动时，其接入电路的电阻增大，则电路中电流减小，R 上消耗的功率减小，C 项错误；由于负载大于内阻，故当R P ＝0时，电源的输出功率最大，为⎝ ⎛⎭⎪⎫E R ＋r 2·R ＝1.28 W ，D 项正确．5．(2020·湖北宜昌市高三年级3月线上统一调研测试)两个完全相同的电热器，分别通以如图4甲、乙所示的交变电流，在一段相同且较长时间内，它们的发热量之比为 Q 1∶Q 2＝4∶1，则I 1∶I 2等于( )图4A ．4∶1B ．22∶1C ．1∶2D ．1∶1答案 A解析题图甲中，由电流有效值的定义可知(I 12)2R T 2＝I 2RT 解得I ＝12I 1 ，则其功率P 1＝I 2R ＝14I 12R题图乙中正反向电流大小相等，电流的有效值为I 2，故功率P 2＝I 22R因Q 1∶Q 2＝4∶1，Q 1＝P 1t ，Q 2＝P 2t 故I 1∶I 2＝4∶1.故选A.6．(2018·天津卷·4)教学用发电机能够产生正弦式交变电流．利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图5所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P .若发电机线圈的转速变为原来的12，则( )图5A ．R 消耗的功率变为12PB ．电压表V 的读数变为12UC ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变答案 B解析发电机线圈的转速变为原来的12，由E ＝nBSω2知，原线圈中输入电压变为原来的12，频率变为原来的12.根据U 1U 2＝n 1n 2，则U 2变为原来的12，即U 2＝12U ，则通过R 的电流变为原来的12，R 消耗的功率P 2＝U 22R ＝14P ，根据I 1I 2＝n 2n 1，原线圈上的电流也变为原来的12，即电流表A 的读数变为12I ，故选B.7．(2020·江西上饶市高三第一次模拟)如图6甲，理想变压器的原、副线圈匝数比n 1∶n 2＝10∶1，副线圈电路接有滑动变阻器R 和额定电压为12 V 、线圈电阻为2 Ω的电动机M.原线圈输入的交流电压如图乙．闭合开关S ，电动机正常工作，理想电流表示数为1 A ．下列说法正确的是( )图6A ．副线圈两端的电压有效值为22 2 VB ．滑动变阻器R 的接入电阻为10 ΩC ．电动机输出的机械功率为12 WD ．若电动机突然卡住，原线圈输入功率将变小答案 B解析变压器原线圈电压有效值为220 V ，则副线圈两端的电压有效值U 2＝n 2n 1U 1＝22 V ，选项A 错误；滑动变阻器接入电阻R ＝U 2－U M I ＝22－121 Ω＝10 Ω，选项B 正确；电动机输出的机械功率为P 出＝IU M －I 2r ＝1×12 W －12×2 W ＝10 W ，选项C 错误；若电动机突然卡住，副线圈电流将变大，副线圈输出的功率变大，则原线圈输入功率将变大，选项D 错误． 8．(2020·浙江7月选考·11)如图7所示，某小型水电站发电机的输出功率P ＝100 kW ，发电机的电压U 1＝250 V ，经变压器升压后向远处输电，输电线总电阻R 线＝8 Ω，在用户端用降压变压器把电压降为U 4＝220 V ．已知输电线上损失的功率P 线＝5 kW ，假设两个变压器均是理想变压器，下列说法正确的是( )图7A ．发电机输出的电流I 1＝40 AB ．输电线上的电流I 线＝625 AC ．降压变压器的匝数比n 3∶n 4＝190∶11D ．用户得到的电流I 4＝455 A 答案 C解析发电机输出电流I 1＝P U 1＝100×103250 A ＝400 A ，故A 错误；输电线上损失的功率P 线＝I 线2R 线＝5 kW ，所以I 线＝P 线R 线＝25 A ，故B 错误；用户得到的功率P 4＝P －P 线＝(100－5) kW ＝95 kW ，则I 4＝P 4U 4＝95×103220 A ＝4 75011 A ≈432 A ，即用户得到的电流为432 A ，故n 3n 4＝I 4I 线＝19011，故C 正确，D 错误． [争分提能练]9．(多选)(2020·河北高三零模)如图8所示，电路中定值电阻R 的阻值大于电源内阻r 的阻值，开关S 闭合，将滑动变阻器滑片向下滑动，理想电压表V 1、V 2、V 3的示数变化量的绝对值分别为ΔU 1、ΔU 2、ΔU 3，理想电流表示数变化量的绝对值为ΔI ，下列说法正确的是( )图8A ．理想电压表V 2的示数增大B ．ΔU 3>ΔU 1>ΔU 2C ．电源的输出功率减小D ．ΔU 3与ΔI 的比值不变答案 BD解析理想电压表内阻无穷大，相当于断路，理想电流表内阻为零，相当短路，所以定值电阻R与滑动变阻器串联，电压表V1、V2、V3分别测量R的电压、路端电压和滑动变阻器两端的电压．当滑动变阻器滑片向下滑动时，接入电路的电阻减小，电路中电流增大，内电压增大，路端电压减小，则V2的示数减小，故A错误；当内、外电阻相等时，电源的输出功率最大，故当滑动变阻器滑片向下滑动时，外电阻越来越接近内阻，故电源的输出功率在增大，故C错误；根据闭合电路的欧姆定律得U2＝E－Ir则得ΔU2ΔI ＝r，而ΔU1ΔI＝R，据题：R＞r，则得ΔU1＞ΔU2同理U3＝E－I(R＋r)则得ΔU3ΔI＝R＋r，保持不变，则ΔU3＞ΔU1＞ΔU2，故B、D正确．10．(多选)(2020·内蒙古呼伦贝尔市海拉尔区高考模拟)在如图9甲所示的电路中，电源电动势E＝6 V，内阻r＝1 Ω，外电路接有三个定值电阻R1＝2 Ω、R2＝3 Ω、R3＝6 Ω，虚线框内的电路可等效为一个电源，如图乙所示，其等效电动势E′等于CD间未接入用电器时CD 间的电压，若用导线直接将C、D两点连接起来，通过该导线的电流等于等效电源的短路电流．下列说法正确的是()图9A．等效电源的电动势E′＝5 VB．等效电源的短路电流为1.2 AC．等效电源的内阻r′＝7.5 ΩD．等效电源的最大输出功率为0.3 W答案CD解析当CD间未接入用电器时，CD间电压U CD为等效电动势E′，E′＝R2ER1＋R2＋r＝3 V，A项错误；若CD间用导线连接，通过导线的电流等于等效电源的短路电流，此时电阻R2和R3并联，再与R1串联，R23＝R2R3R2＋R3，根据闭合电路欧姆定律可知，I＝ER1＋R23＋r＝1.2 A，根据并联电路电流分配关系可知I短＝R2R2＋R3I＝0.4 A，则等效电源的短路电流为0.4 A，B项错误；等效电源的内阻r′＝E′I短＝7.5 Ω，C项正确；当外电阻等于等效电源的内阻时，等效电源的输出功率最大，P出m＝E′24r′＝0.3 W，D项正确．11．(多选)在如图10甲所示的电路中，L1、L2、L3为三个规格相同的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时()图10A．L1两端电压为L2两端电压的2倍B．L1消耗的电功率为0.75 WC．L2的电阻为4 ΩD．L1、L2消耗的电功率的比值大于12答案BD解析电路中的总电流为0.25 A，L1中电流为0.25 A，由小灯泡的伏安特性曲线可知，L1两端电压为3.0 V，L1消耗的电功率为P1＝U1I1＝0.75 W，选项B正确；根据并联电路规律，L2中电流为0.125 A，由小灯泡的伏安特性曲线可知，L2两端电压小于0.5 V，所以L1两端电压比L2两端电压的6倍还大，选项A错误；由欧姆定律可知，L2的电阻R2＝U2I2<0.50.125Ω＝4 Ω，选项C错误；L2消耗的电功率P2＝U2I2<0.5×0.125 W＝0.062 5 W，L1、L2消耗的电功率的比值P1P2>0.750.062 5＝12，选项D正确．12．(2020·山东泰安市高三下学期二模)如图11所示，理想变压器原、副线圈匝数之比为1∶4，正弦交流电源电压的有效值为U＝100 V，电阻R1＝10 Ω，R2＝20 Ω，滑动变阻器R3最大阻值为40 Ω，滑片P处于正中间位置，则()图11A ．通过R 1的电流为8 AB ．电压表读数为400 VC ．若向上移动P ，电压表读数将变大D ．若向上移动P ，电源输出功率将变小答案 A解析理想变压器原、副线圈匝数之比为1∶4，可知原、副线圈的电流之比为4∶1，设通过R 1的电流为I ，则副线圈电流为0.25I ，原线圈电压U 1＝U －IR 1，根据电压与匝数的关系可知U 2U 1＝n 2n 1＝4，U 2＝0.25I (R 2＋R 32)，联立解得I ＝8 A ，U 2＝80 V ，故A 正确，B 错误；若向上移动P ，则R 3接入电路的电阻减小，副线圈电流变大，原线圈电流也变大，根据P ＝IU ，可知电源输出功率将变大，电阻R 1的电压变大，变压器输入电压变小，副线圈电压变小，电压表读数将变小，故C 、D 错误．13．如图12所示，电源电动势为E ，内电阻恒为r ，R 是定值电阻，热敏电阻R T 的阻值随温度降低而增大，C 是平行板电容器．闭合开关S ，带电液滴刚好静止在C 内．在温度降低的过程中，分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示电流表、电压表1、电压表2和电压表3示数变化量的绝对值．关于该电路工作状态的变化，下列说法正确的是( )图12A.ΔU 1ΔI 、ΔU 2ΔI 、ΔU 3ΔI 一定都变大B.ΔU 1ΔI 和ΔU 3ΔI 一定不变，ΔU 2ΔI 一定变大 C ．带电液滴一定向下加速运动 D ．电源的工作效率一定变大答案 D解析由题图知，V 3测路端电压，V 2测热敏电阻R T 的电压，V 1测定值电阻R 的电压，由U 3＝E －Ir ，得ΔU 3ΔI ＝r ；由U 2＝E －I (R ＋r )，得ΔU 2ΔI ＝R ＋r ；由U 1＝IR 得ΔU 1ΔI＝R ，故A 、B错误；带电液滴在平行板电容器中受到向上的电场力和向下的重力处于平衡状态，在温度降低的过程中，热敏电阻R T 的阻值变大，回路中电流变小，路端电压变大，由于流过定值电阻R 的电流变小，所以电阻R 的电压也就变小，则R T 两端的电压变大，电容器两极板间的电压等于R T 的电压，所以电容器两极板间的电压变大，则平行板间的电场强度也变大，导致带电液滴向上运动，故C 错误；电源的工作效率η＝U 3I EI ×100%＝U 3E ×100%，由于路端电压变大，所以电源的工作效率一定变大，故D 正确．。

直流电路和交流电路的分析PPT

答案 C
第9页
5．如图甲所示为远距离输电示意图，变压器均为理想变压器，升压变压器原、副线圈匝数比为 1∶100，其输入交流电压的变化规律如图乙所示，远距离输电线的总电阻为 50 Ω。降压变压器右侧部分为火灾报警系统原理图，其中 R1 为一定值电阻，R2 为用半导体热敏材料制成的传感器，当温度升高时其阻值变小，电压表 V 可以显示加在报警器两端的电压(报警器未画出)。未出现火警时，升压变压器的输入功率为 660 kW。下列说法中正确的是( )
A．t＝0 时刻线框内的电流最大 B．变压器原线圈中电流的有效值为 10 A C．穿过线框平面的最大磁通量为502πWb D．理想变压器的输入功率为 10 W
第8页
解析 t＝0 时刻线框位于中性面位置，故感应电动势为零，线框中感应电流为零，故 A 项错误；副线圈中的电流 I2＝UR2＝2200 A＝1 A，根据电流与匝数成反比，II12＝nn21，则原线圈中电流的有效值 I1＝nn21I2＝110×1 A＝0.1 A，故 B 项错误；根据电压与匝数成正比，原线圈两端的电压 U1＝200 V，线框产生最大感应电动势 200 2 V，而 Em＝nBSω，角速度 ω＝2πn＝100π rad/s，则最大磁通量 Φ＝BS＝nEωm＝502π Wb，故 C 项正确；理想变压器输出功率 P2＝U2I2＝20 W，输入功率等于输出功率，所以变压器的输入功率为 20 W，故 D 项错误。
答案 B
第12页
第6页
解析灯泡额定功率越大，其电阻越小，导致路端电压降低，电容器上电压降低，电容器上电荷量减少，A 项错误；增大与灯泡串联的电阻 R 后，路端电压升高，电容器上电压升高、电容器上电荷量增加，B 正确；电容器相当于断路，电阻 R0 阻值大小与电容器上电压无关，C、D 两项错误。

高考物理二轮复习专题解析—直流电路与交变电流

高考物理复习专题解析—直流电路与交变电流命题规律 1.命题角度：(1)直流电路的分析与计算；(2)交变电流的产生与描述；(3)变压器与远距离输电.2.常用方法：直流电路和变压器的动态分析法，计算有效值的等效法.3.常考题型：选择题．考点一直流电路的分析与计算1．闭合电路欧姆定律的三个公式 (1)E ＝U 外＋U 内；(任意电路) (2)E ＝U 外＋Ir ；(任意电路) (3)E ＝I (R ＋r )．(纯电阻电路) 2．动态电路分析的三种方法(1)程序法：部分电路阻值变化→电路总电阻R 总变化→干路电流I 变化→路端电压U 变化→各支路电流、电压变化，即R 局⎩⎪⎨⎪⎧ 增大减小→R 总⎩⎪⎨⎪⎧ 增大减小→I 总⎩⎪⎨⎪⎧ 减小增大→U 端⎩⎪⎨⎪⎧ 增大减小→⎩⎪⎨⎪⎧I 分U 分.(2)串反并同法：所谓“串反”，即某一电阻阻值增大(减小)时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都减小(增大)．所谓“并同”，即某一电阻阻值增大(减小)时，与它并联或间接并联的电阻中的电流、两端的电压、电功率都增大(减小)．(3)极限法：因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使滑动变阻器接入电路的电阻最大或电阻为零去讨论． 3．电容器的特点(1)只有当电容器充、放电时，电容器所在支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路．(2)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压等于与之并联的电阻两端的电压．例1 (2022·上海市松江区一模)如图电路中，电阻R 随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度．下列说法正确的是( )A．低温对应电流较大的刻度上，且温度刻度均匀B．低温对应电流较大的刻度上，且温度刻度不均匀C．高温对应电流较大的刻度上，且温度刻度均匀D．高温对应电流较大的刻度上，且温度刻度不均匀答案 B解析当温度升高时，电阻R增大，电路中总电阻增大，根据闭合电路的欧姆定律，电路中的电流减小，即高温对应电流较小的刻度上；同理分析可知低温对应电流较大的刻度上；由题意知电阻R随温度升高均匀增大，可得R＝R0＋kt，根据闭合电路的欧姆定律I＝ER＋r＝ER0＋kt＋r，I与温度t不成线性关系，所以温度刻度是不均匀的，所以A、C、D错误，B正确．例2(2022·山东济宁市高三期末)如图所示，电源的电动势和内阻分别为E和r，在滑动变阻器的滑片P由a向b缓慢移动的过程中，下列说法正确的是()A．电路的总电阻先减小后增大B．电源的总功率先增大后减小C．电容器所带电荷量先减少后增多D．电源的效率先减小后增大答案 C解析滑动变阻器Pa段与Pb段并联，然后与R1和电源串联，滑片P位于a、b中点时并联部分电阻最大，则滑片从a向b缓慢移动的过程中，电路的总电阻先增大后减小，故A错误；由闭合电路欧姆定律可知干路中的电流先减小后增大，因此电源总功率P ＝EI 先减小后增大，故B 错误；R 1两端的电压先减小后增大，它与电容器并联，根据Q ＝CU 可知电容器所带电荷量先减少后增多，故C 正确；电源的效率η＝UI EI ×100%＝UE ×100%，滑片从a 向b缓慢移动的过程中，路端电压为U ＝E －Ir ，由于I 先减小后增大，因此U 先增大后减小，可知电源效率先增大后减小，故D 错误．例3 (2021·湖南省1月适应性考试·4)有四个电源甲、乙、丙、丁，其路端电压U 与电流I 的关系图像分别如图(a)、(b)、(c)、(d)所示．将一个6 Ω的定值电阻分别与每个电源的两极相接，使定值电阻消耗功率最大的电源是( )A ．甲电源B ．乙电源C ．丙电源D ．丁电源答案 D解析 U －I 图像的斜率的绝对值表示电源的内阻，由题图知丁电源内阻r 最小，再由P ＝(E R ＋r )2·R 知，r 越小，定值电阻消耗的功率越大，故选D.1.当R 一定、r 变化(针对不同电源)时，由P 出＝E 2R ＋r 知，r 越大，P 出越小．2．当r 一定、R 变化时，P 出随R 的变化情况可通过下面两个图像进行分析．P出－R图像P出＝E2r＋R2R短路I＝Er，P出＝0断路I＝0，P出＝0当R＝r时，P出最大，P出＝E24rP出－I图像P出＝EI－I2r短路I＝Er，P出＝0断路I＝0，P出＝0当I＝E2r时，P出最大，P出＝E24r 考点二交变电流的产生1．线圈通过中性面时的特点(1)穿过线圈的磁通量最大．(2)线圈中的感应电动势为零．(3)线圈每经过中性面一次，感应电流的方向改变一次．2．有效值的计算(1)正弦式交变电流：E＝E m2，I＝I m2，U＝U m2.(2)非正弦式交变电流：计算有效值时，要根据电流的热效应，即“一个周期”内“相同电阻”上产生“相同热量”，然后分段求和列式，求得有效值．3．正弦式交流电“四值”的应用表达式应用最大值E m＝nBSω计算电容器的耐压值瞬时值e＝E m sin ωt计算某时刻所受安培力有效值E＝E m2电表的读数及计算电热、电功及保险丝的熔断电流平均值E＝nΔΦΔt计算通过导体的电荷量例4 图甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，A 为理想交流电流表．线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，已知发电机线圈电阻为5 Ω，外接一只阻值为5 Ω的电阻R ，不计电路的其他电阻，已知电阻R 两端的电压随时间变化的图像如图乙所示．则( )A ．线圈的转速为100 r/sB ．交流电流表的示数为2 2 AC ．0.01 s 时线圈平面与磁场方向平行D ．电阻R 在1分钟内产生的热量为4 800 J 答案 D解析由题图乙可知，交变电流的周期为0.02 s ，所以线圈的转速为n ＝1T ＝50 r/s ，A 错误；电阻R 两端的电压的有效值为20 V ，交流电流表的示数为有效值，其值为I ＝UR ＝4 A ，B 错误；0.01 s 时电压为零，则感应电动势为零，线圈处于中性面位置，C 错误；电阻R 在1分钟内产生的热量为Q ＝I 2Rt ＝4 800 J ，D 正确．例5 (2022·河北省模拟)某周期性变化电流随时间变化的规律如图所示，已知该电流的有效值为2 2 A ，则该交流电的周期为( )A ．37.5 sB ．40 sC ．42.5 sD ．45 s答案 C解析设周期为T，由题可知，根据电流的热效应有T－t1－t2，I有效2RT＝I12Rt1＋I22Rt2＋I32R()把t1＝10 s，t2＝(20－10) s＝10 s，I1＝3 A，I2＝4 A，I3＝2 A，I有效＝2 2 A，代入解得T＝42.5 s，故选C.考点三变压器与远距离输电1．三个关系搞清变压器问题(1)变与不变的关系：不变的是功率关系、磁通量的变化率和周期频率．理想变压器工作不损失能量，即输入功率等于输出功率；原、副线圈交变电流频率相同；在没有漏磁时，原、副线圈磁通量的变化率相同．(2)高与低，大与小，多与少，粗与细的关系：电压高的线圈电流小，匝数多，导线细；电压低的线圈电流大，匝数少，导线粗．(3)正比与反比的关系：原、副线圈的电压与匝数成正比，单一副线圈的变压器电流与匝数成反比．2．远距离输电问题(1)理清三个回路(2)抓住两个联系①理想的升压变压器中线圈1(匝数为n 1)和线圈2(匝数为n 2)中各个量间的关系是U 1U 2＝n 1n 2，I 1I 2＝n 2n 1，P 1＝P 2. ②理想的降压变压器中线圈3(匝数为n 3)和线圈4(匝数为n 4)中各个量间的关系是U 3U 4＝n 3n 4，I 3I 4＝n 4n 3，P 3＝P 4. (3)掌握一个守恒：能量守恒关系式P 1＝P 损＋P 3. 3．输电线路功率损失的计算(1)输送功率P 、用户得到的功率P ′与线路损失功率P 损的关系：P 损＝P －P ′. (2)P 损＝I 线2R 线＝ΔU2R 线＝ΔU ·I 线，I 线为输电线路上的电流，ΔU 为输电线路上损失的电压，R 线为输电线路的电阻．例6 (2022·山东卷·4)如图所示的变压器，输入电压为220 V ，可输出12 V 、18 V 、30 V 电压，匝数为n 1的原线圈中电压随时间变化为u ＝U m cos (100πt )．单匝线圈绕过铁芯连接交流电压表，电压表的示数为0.1 V ．将阻值为12 Ω的电阻R 接在BC 两端时，功率为12 W ．下列说法正确的是( )A ．n 1为1 100匝，U m 为220 VB ．BC 间线圈匝数为120匝，流过R 的电流为1.4 AC ．若将R 接在AB 两端，R 两端的电压为18 V ，频率为100 HzD ．若将R 接在AC 两端，流过R 的电流为2.5 A ，周期为0.02 s 答案 D解析变压器的输入电压为220 V ，原线圈的交流电的电压与时间成余弦函数关系，故输入交流电压的最大值为220 2 V ，根据理想变压器原线圈与单匝线圈的匝数比为n 11＝220 V0.1 V，解得原线圈为2 200匝，A 错误；根据题图可知，当原线圈输入电压为220 V 时，BC 间的电压为U BC ＝PR ＝12 V ，故BC 间的线圈与单匝线圈匝数关系有n BC 1＝12 V0.1 V ，则BC 间的线圈匝数为120匝，流过R 的电流为I BC ＝P U BC ＝12 W12 V ＝1 A ，B 错误；若将R 接在AB 两端，根据题图可知，当原线圈输入电压为220 V 时，AB 间的电压应该为18 V ．根据交流电原线圈电压的表达式可知，交流电的角速度为100π rad/s ，故交流电的频率为f ＝1T ＝ω2π＝50 Hz ，C 错误；若将R 接在AC 两端，根据题图可知，当原线圈输入电压为220 V 时，AC 间的电压应该为30 V ，根据欧姆定律可知，流过电阻R 的电流为I AC ＝U AC R ＝3012A ＝2.5 A ，交流电的周期为T ＝2πω＝0.02 s ，D 正确．例7 (多选)(2021·山东卷·9)输电能耗演示电路如图所示．左侧变压器原、副线圈匝数比为1∶3，输入电压为7.5 V 的正弦交流电．连接两理想变压器的导线总电阻为r ，负载R 的阻值为10 Ω.开关S 接1时，右侧变压器原、副线圈匝数比为2∶1，R 上的功率为10 W ；接2时，匝数比为1∶2，R 上的功率为P .以下判断正确的是( )A ．r ＝10 ΩB ．r ＝5 ΩC ．P ＝45 WD ．P ＝22.5 W答案 BD解析当开关S 接1时，左侧变压器副线圈两端电压U 2＝n 2n 1U 1＝3×7.5 V ＝22.5 V ，电阻R 上的电压，即右侧变压器副线圈两端电压U 4＝PR ＝10×10 V ＝10 V ，电流I 4＝U 4R ＝1 A ，则右侧变压器原线圈两端电压U 3＝21×10 V ＝20 V ，电流I 3＝n 4n 3I 4＝12×1 A ＝0.5 A ，则r ＝U 2－U 3I 3＝5 Ω，当开关S 接2时，设输电电流为I ，则右侧变压器副线圈中的电流为0.5I ；根据右侧变压器两边电压与匝数的关系可知U 2－Ir n 3＝0.5IRn 4，解得I ＝3 A ，则R 上的功率P ＝(0.5I )2R ＝22.5 W ，故选B 、D.1．(多选)(2022·山东省模拟)某电动车总质量为6.75×103 kg ，若它匀速前进500 m 用时250 s ，该过程中驱动电机的输入电流I ＝10 A ，电压为300 V ，电动车行驶时所受阻力大小为车总重力大小的150，重力加速度g 取10 m/s 2，机械效率是输出功率占输入功率的百分比．不考虑其他损耗，下列说法正确的是( ) A ．驱动电机的输入功率为3 000 W B ．电动车的机械功率为2 500 W C ．驱动电机的内阻为3 Ω D ．驱动电机的机械效率为85% 答案 AC解析驱动电机的输入功率为P 入＝UI ＝300×10 W ＝3 000 W ，选项A 正确；电动车的速度为v ＝s t ＝2 m/s ，电动车行驶时所受阻力大小为F f ＝150mg ＝150×6.75×103×10 N ＝1.35×103 N ，电动车匀速行驶时牵引力大小等于阻力大小，即F ＝F f ，故电动车的机械功率P 机＝Fv ＝2 700 W ，选项B 错误；设驱动电机的内阻为R ，由能量守恒定律得P 入t ＝P 机t ＋I 2Rt ，解得驱动电机的内阻为R ＝3 Ω，选项C 正确；驱动电机的机械效率为η＝P 机P 入×100%＝90%，选项D 错误．2.(2022·湖北省九师联盟高三联考)如图所示的电路中，变压器为可调理想自耦式变压器，R 1为定值电阻，R 2为滑动变阻器，在M 、N 两端输入恒定的正弦交流电，则下列判断正确的是( )A ．仅将滑片P 1向上移，电压表示数变大B ．仅将滑片P 1向上移，电流表示数变大C ．仅将滑片P 2向上移，电压表示数变大D ．仅将滑片P 2向上移，电流表示数变大答案 C解析仅将滑片P 1向上移，原线圈匝数增大，根据变压比U 1n 1＝U 2n 2，可知U 2减小，根据分压原理可知，电压表的示数变小，A 错误；仅将滑片P 1向上移，副线圈电压变小，根据P ＝U 22R 可知电路消耗的功率减小，原线圈输入功率变小，电流表的示数变小，B 错误；仅将滑片P 2向上移，R 2接入电路的电阻变大，因此副线圈中的电流减小，R 1两端的电压变小，电压表的示数变大，根据变流比，电流表的示数变小，C 正确，D 错误．专题强化练[保分基础练]1．(多选)(2022·北京市朝阳区期末)金属导电是一种典型的导电模型，值得深入研究．一金属直导线的电阻率为ρ，若在其两端加上电压，自由电子将在静电力作用下定向加速，但电子加速运动很短时间就会与晶格碰撞而发生散射，紧接着又定向加速，设每一次加速的时间为Δt ，这个周而复始的过程可简化为电子以速度v 沿导线方向做匀速运动．我们将导线中电流与导线横截面积的比值定义为电流密度，其大小用j 表示，可以“精细”描述导线中各点电流的强弱．设该导线内电场强度大小为E ，单位体积内有n 个自由电子，电子电荷量为e 、质量为m ，电子在导线中定向运动时受到的平均阻力为F f .则下列表达式正确的是( ) A ．j ＝nve B ．ρ＝2mne 2ΔtC ．ρ＝E nevD ．F f ＝nevρ答案 AC解析电流的微观表达式为I ＝nevS ，所以电流密度为j ＝IS ＝nev ，故A 正确；设导线的长度为L ，导线两端的电压为U ，则U ＝EL ，R ＝ρL S ，I ＝nveS ，根据欧姆定律R ＝UI，联立解得ρ＝E nev ，故B 错误，C 正确；电子做匀速运动时，有F f ＝Ee ＝ρne 2v ，故D 错误． 2.(2021·福建省1月适应性考试·1)一手摇交流发电机线圈在匀强磁场中匀速转动．转轴位于线圈平面内，并与磁场方向垂直．产生的交变电流i 随时间t 变化关系如图所示，则( )A ．该交变电流频率是0.4 HzB ．该交变电流有效值是0.8 AC ．t ＝0.1 s 时，穿过线圈平面的磁通量最小D ．该交变电流瞬时值表达式是i ＝0.82sin (5πt ) A答案 C解析由题图可知，该交变电流的周期T ＝0.4 s ，则频率为f ＝1T＝2.5 Hz ，故A 错误；该交变电流的最大值I m ＝0.8 A ，则有效值I ＝I m 2＝0.4 2 A ，故B 错误；t ＝0.1 s 时，电流最大，说明线圈与磁场方向平行，穿过线圈的磁通量为零，故C 正确；线圈转动的角速度ω＝2πT＝5π rad/s ，该交变电流的瞬时值表达式为i ＝0.8sin (5πt ) A ，故D 错误．3．(多选)(2022·湖北卷·9)近年来，基于变压器原理的无线充电技术得到了广泛应用，其简化的充电原理图如图所示．发射线圈的输入电压为220 V 、匝数为1 100匝，接收线圈的匝数为50匝．若工作状态下，穿过接收线圈的磁通量约为发射线圈的80%，忽略其它损耗，下列说法正确的是( )A ．接收线圈的输出电压约为8 VB ．接收线圈与发射线圈中电流之比约为22∶1C ．发射线圈与接收线圈中交变电流的频率相同D ．穿过发射线圈的磁通量变化率与穿过接收线圈的相同答案 AC解析根据n 1n 2＝80%U 1U 2，可得接收线圈的输出电压约为U 2＝8 V ，故A 正确；根据n 1n 2＝I 280%I 1，可得I 2I 1＝885，故B 错误；变压器是不改变其交变电流的频率的，故C 正确；由于穿过发射线圈的磁通量与穿过接收线圈的磁通量大小不相同，所以穿过发射线圈的磁通量变化率与穿过接收线圈的不相同，故D 错误．4.(多选)(2022·福建莆田市二模)如图所示是一种调压变压器的原理图，线圈AB 绕在一个圆形的铁芯上，A 、B 端加上u ＝2202sin (100πt ) V 的交流电压，通过移动滑动触头P 来调节C 、D 端输出电压．当P 处于图示位置时，原、副线圈的匝数比n 1∶n 2＝2∶1，现将一个“38 V ,19 W”的灯泡接到输出端C 、D ，下列操作可使灯泡正常发光的是( )A ．仅将P 顺时针旋转到合适位置B ．仅将P 逆时针旋转到合适位置C ．仅将灯泡并联一个阻值为144 Ω的电阻D ．仅将灯泡串联一个阻值为144 Ω的电阻答案 AD解析输入电压的有效值为U 1＝U m 2＝220 V ，根据变压器两端的电压与线圈匝数的关系可知U 2＝n 2n 1U 1＝110 V ，灯泡的额定电压为38 V ，可知现想要将一个“38 V,19 W ”的灯泡接到输出端C 、D ，可以仅将P 顺时针旋转到合适位置减小副线圈的匝数或串联一个电阻，根据R L ∶R＝U L ∶U R ，又R L ＝U L 2P，U L ＋U R ＝110 V ，联立解得R ＝144 Ω，故A 、D 正确，B 、C 错误． 5．(2022·广东惠州市第三次调研)如图甲所示的电路中，S 为单刀双掷开关，电表均为理想电表，R t 为热敏电阻(阻值随温度的升高而减小)，理想变压器原线圈接如图乙所示的正弦交流电，则( )A ．变压器原线圈中交流电压的表达式为u ＝1102·sin (50πt ) VB ．开关S 接在a 端，R t 温度升高时，变压器的输入功率变小C ．开关S 接在a 端，R t 温度升高时，电压表和电流表的示数均变大D ．开关S 由a 切换到b ，R t 消耗的功率变小答案 D解析由题图乙可知，变压器原线圈中交流电压的表达式为u ＝1102sin (100πt ) V ，A 错误；开关S 接在a 端，R t 温度升高时，电路的电阻减小，而根据U 1U 2＝n 1n 2，可知电压表的示数不变，根据欧姆定律，电流表的示数变大，根据P ＝UI 知回路消耗的功率增大，变压器的输入功率变大，B 、C 错误；开关S 由a 切换到b ，副线圈接入电路的匝数减少，根据U 1U 2＝n 1n 2，可知加在R t 两端的电压降低，根据P t ＝U 2R t可知R t 消耗的功率变小，D 正确．6.(2022·陕西咸阳市一模)如图所示，电源电动势为E ，内阻为r ，R 1是光敏电阻(阻值随光照强度的增大而减小)，R 2是定值电阻，C 是平行板电容器，V 1、V 2都是理想电压表．闭合开关S 后，电容器中的带电小球处于静止状态．在光照强度增大的过程中，分别用ΔU 1、ΔU 2表示电压表V 1和电压表V 2示数变化的绝对值，且ΔU 1<ΔU 2，则下列说法正确的是( )A．V1的示数增大，V2的示数减小B．V1的示数减小，V2的示数增大C．带电小球仍处于静止状态D．带电小球向上运动答案 B解析在光照强度增大的过程中，R1的阻值减小，电路总电阻减小，总电流增大，则R2的电压增大，V2的示数增大．内电压和R2的电压增大，则路端电压减小，V1的示数减小，R1的电压减小，故A错误，B正确；R1的电压减小，则电容器板间电压减小，板间场强减小，带电小球受到的静电力减小，则带电小球向下运动，故C、D错误．7．(2022·北京八十中三模)利用某半导体的电阻随温度升高而减小的特征可以制作电子温度计．图甲表示该半导体的电阻R随温度t变化的情况．把该半导体与电动势为E、内阻为r 的电源，理想电压表和保护电阻R0连成如图乙所示的电路．用该半导体作测温探头，把电压表的电压刻度改为相应的温度刻度，就得到了一个简易的电子温度计．下列说法正确的是()A．温度升高后，电源的效率将升高B．该电子温度计表盘上温度的刻度是均匀的C．t A和t B相比，t A应标在电压较小的刻度上D．若电池用久后内阻r变大，用该温度计测量的温度要比真实值偏高答案 D解析电源的效率η＝IU IE ×100%＝R 外R 外＋r ×100%＝11＋r R 外×100%，温度升高后，R 阻值减小，外电阻减小，则电源的效率将降低，选项A 错误；由题图甲可知R ＝r 0－kt ，U ＝ER R ＋R 0＋r＝E 1＋R 0＋r r 0－kt，则该电子温度计表盘上温度的刻度是不均匀的，温度越高，U 越小，即t A 应标在电压较大的刻度上，t B 应标在电压较小的刻度上，选项B 、C 错误；若电池用久后内阻r 变大，根据U ＝ER R ＋R 0＋r可知相同的R 值时U 值偏小，则对应的温度偏高，即用该温度计测量的温度要比真实值偏高，选项D 正确．[争分提能练]8．(2022·江苏南京市模拟 )某温度检测、光电控制加热装置原理图如图所示．图中R T 为热敏电阻(随温度升高阻值减小)，用来探测加热电阻丝R 的温度，R G 为光敏电阻(随光照强度增大阻值减小)，接收小灯泡L 的光照，除R T 、R G 外，其他电阻均为定值电阻．当R 处温度降低时( )A ．L 变亮B ．通过R 3的电流减小C ．E 2的路端电压减小D ．R 消耗的功率减小答案 B解析当R 处温度降低时，热敏电阻R T 阻值增大，由闭合电路欧姆定律可知，左侧电路中的电流减小，即通过小灯泡L 的电流减小，小灯泡L 的光照强度减小，所以光敏电阻R G 的阻值增大，则右侧电路中总电阻增大，由闭合电路欧姆定律可知，干路电流减小，电源E 2的路端电压增大，R 两端电压增大，通过R 的电流也增大，R 消耗的功率增大，根据并联电路分流规律可知通过R 3的电流减小，综上所述可知B 正确，A 、C 、D 错误．9.(2022·浙江1月选考·12)某节水喷灌系统如图所示，水以v 0＝15 m/s 的速度水平喷出，每秒喷出水的质量为2.0 kg.喷出的水是从井下抽取的，喷口离水面的高度保持H ＝3.75 m 不变．水泵由电动机带动，电动机正常工作时，输入电压为220 V ，输入电流为2.0 A ．不计电动机的摩擦损耗，电动机的输出功率等于水泵所需要的输入功率．已知水泵的抽水效率(水泵的输出功率与输入功率之比)为75%，忽略水在管道中运动的机械能损失，重力加速度g 取10 m/s 2，则( )A ．每秒水泵对水做功为75 JB ．每秒水泵对水做功为225 JC ．水泵输入功率为440 WD ．电动机线圈的电阻为10 Ω答案 D解析每秒喷出水的质量为m 0＝2.0 kg ，抽水增加了水的重力势能和动能，则每秒水泵对水做功为W ＝m 0gH ＋12m 0v 02＝300 J ，故A 、B 错误；水泵的输出能量转化为水的机械能，则 P 出＝W t ＝300 W ，而水泵的抽水效率(水泵的输出功率与输入功率之比)为75%，则P 入＝P 出75%＝400 W ，故C 错误；电动机的输出功率等于水泵所需要的输入功率，则电动机的机械功率为P 机＝P 入＝400 W ，而电动机的电功率为P 电＝UI ＝440 W ，由能量守恒定律可知P 电＝I 2R ＋P 机，联立解得R ＝10 Ω，故D 正确．10.(2022·山东德州市高三期末)海浪机械能是未来可使用的绿色能源之一，利用海浪发电可加速地球上碳中和的实现．某科技小组设计的海浪发电装置的俯视图如图所示，圆柱体磁芯和外壳之间有辐射状磁场，它们可随着海浪上下浮动，磁芯和外壳之间的间隙中有固定的环形导电线圈，线圈的半径为L ，电阻为r ，所在处磁场的磁感应强度大小始终为B ，磁芯和外壳随海浪上下浮动的速度为v ，v 随时间t 的变化关系为v ＝v 0sin 2πT t ，其中的T 为海浪上下浮动的周期．现使该发电装置与阻值为R 的电阻形成回路，则该发电装置在一个周期内产生的电能为( )A.2π2B 2v 02L 2T R ＋rB.4π2B 2v 02L 2T R ＋rC.2B 2v 02L 2T R ＋rD.4B 2v 02L 2T R ＋r答案 A解析环形导电线圈随着磁芯和外壳随海浪上下浮动而切割磁感线，由法拉第电磁感应定律E ＝Blv ，环形线圈各部分产生的电动势对回路来说是同向的(实际指感应电流方向)，其有效切割长度由微元法可知l ＝2πL ，联立v ＝v 0sin 2πTt ，可得线圈中感应电动势的瞬时值表达式e ＝2πBLv 0sin 2πTt ，根据正弦交变电流的特点知其电动势的有效值为E 有效＝2πBLv 0，则该发电装置在一个周期内产生的电能E 电＝E 有效2R ＋r T ＝2π2B 2v 02L 2T R ＋r，故B 、C 、D 错误，A 正确． 11.(2022·山东济南市、聊城市等高三学情检测)如图所示，理想变压器原线圈与副线圈的匝数比为2∶1，ab 端接交流电源，此时电路消耗的总功率为P .若将电阻R 0与电阻R 互换位置，电路消耗的总功率为2P ，则R 0与R 的比值为( )A ．2∶7B ．7∶2C ．1∶4D ．4∶1答案 A 解析设ab 端输入的总电压为U ，原线圈两端电压为U 1，电流为I 1，副线圈两端电压为U 2，电流为I 2，则U ＝I 1R 0＋U 1，又由U 2U 1＝n 2n 1＝12，则U 2＝12U 1，所以U ＝I 1R 0＋2U 2＝I 1R 0＋2I 2R ，又根据I 1I 2＝n 2n 1＝12得I 2＝2I 1，则U ＝I 1R 0＋4I 1R ，当电阻R 0与电阻R 互换位置后U ＝I 1′R ＋U 1′，又由U 2′U 1′＝n 2n 1＝12，则U 2′＝12U 1′，所以U ＝I 1′R ＋2U 2′＝I 1′R ＋2I 2′R 0，又根据I 1′I 2′＝n 2n 1＝12，所以I 2′＝2I 1′，则U ＝I 1′R ＋4I 1′R 0，又因为总功率P 2P ＝UI 1UI 1′，得I 1′＝2I 1，则联立可得I 1R 0＋4I 1R ＝2I 1R ＋8I 1R 0，即R 0∶R ＝2∶7，故A 正确，B 、C 、D 错误．12．(多选)(2022·黑龙江省八校高三期末)某同学通过实验正确作出标有“5 V ,2.5 W”的小灯泡的U －I 图线如图甲所示，现把实验中使用的小灯泡接到如图乙所示的电路中，其中电源电动势E ＝6 V ，内阻r ＝1 Ω，定值电阻R ＝9 Ω，则( )A ．由图甲可知，小灯泡的电阻值随电压的升高而增大B ．由图甲可知，小灯泡的电阻值随电压的升高而减小C ．闭合图乙开关，小灯泡的实际功率约为2.7 WD ．闭合图乙开关，小灯泡的实际功率约为0.84 W答案 AD解析由题图甲可知，随电压的升高各点与原点连线的斜率变大，则小灯泡的电阻值增大，选项A 正确，B 错误；将电阻R 看作电源的内阻，则U ＝E －I (R ＋r )＝6－10I (V)，将此函数关系的图像画在灯泡的U －I 图像上，如图所示两图像的交点为电路的工作点，则I ＝0.38 A ，U ＝2.2 V ，则小灯泡的实际功率约为P ＝IU ＝0.38×2.2 W≈0.84 W ，选项C 错误，D 正确．13．(2022·贵州毕节市4月第二次诊断)如图甲为利用理想变压器进行远距离输电的示意图，升压变压器原、副线圈匝数比为1∶50，降压变压器原、副线圈匝数比为n 3∶n 4，发电机到升压变压器间两条输电线的总电阻为0.2 Ω，两条远距离输电线的总电阻为200 Ω.若发电机的输出电压如图乙所示，发电机的输出功率为78 kW ，用户端获得的电压有效值为220 V ．下列说法中正确的是( )A ．降压变压器原、副线圈匝数比为n 3∶n 4＝40∶1B ．用户端交流电的频率为100 HzC ．远距离输电线中的电流为300 AD ．远距离输电线路损耗功率为1.2 kW答案 A解析发电机的输出功率为P ＝78 kW ，由题图乙知发电机的输出电压有效值为U ＝260 V ，则升压变压器原线圈上的电流I 1＝P U ＝78×103260A ＝300 A ，发电机到升压变压器间两条输电线的总电阻为r ＝0.2 Ω，升压变压器原线圈上的电压U 1＝U －I 1r ＝260 V －300×0.2 V ＝200 V ，根据变压器原理，升压变压器副线圈上的电压U 2＝50U 1＝10 kV ，升压变压器副线圈上的电流I 2＝I 150＝6 A ，远距离输电线的总电阻R ＝200 Ω，远距离输电线中损失的电压ΔU ＝I 2R ＝6×200 V ＝1 200 V ，则降压变压器原线圈上的电压U 3＝U 2－ΔU ＝8 800 V ，用户端获得的电压有效值U 4＝220 V ，则降压变压器原、副线圈匝数比为n 3n 4＝U 3U 4＝8 800220＝401，故A 正确；变压器不改变交流电的频率，由题图乙知交流电的周期T ＝0.02 s ，所以频率f ＝50 Hz ，故B 错误；远距离输电线中的电流为I 2＝6 A ，故C 错误；远距离输电线路损耗功率ΔP ＝I 22R ＝62×200 W ＝7.2 kW ，故D 错误．[尖子生选练]14．(多选)(2021·河北卷·8)如图，发电机的矩形线圈长为2L 、宽为L ，匝数为N ，放置在磁感应强度大小为B 的匀强磁场中，理想变压器的原、副线圈匝数分别为n 0、n 1和n 2，两个副线圈分别接有电阻R 1和R 2，当发电机线圈以角速度ω匀速转动时，理想电流表读数为I ，不计线圈电阻，下列说法正确的是( )A ．通过电阻R 2的电流为n 1I n 2B ．电阻R 2两端的电压为n 2IR 1n 1C ．n 0与n 1的比值为2NBL 2ωIR 1D ．发电机的功率为2NBL 2ωI n 1＋n 2n 0答案 BC解析由题知理想电流表读数为I ，则根据欧姆定律有U 1＝IR 1根据变压器原、副线圈电压与匝数的关系有。

直流电路与交流电路(解析版)

直流电路与交流电路目录题型一直流电路的动态分析题型二交流电的产生和描述题型三非正弦式交流电有效值的计算题型四变压器和远距离输电问题题型一直流电路的动态分析【题型解码】(1)直流电路动态分析方法①程序法；②“串反并同”法；③极限法。

(2)电容器的特点①直流电路中，只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路。

②电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压等于与之并联的电阻(或电路)两端的电压。

1(2023上·江苏泰州·高三校联考阶段练习)在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E、内阻为r。

设电流表A的读数为I，电流表A1的读数为I1，电压表V 的读数为U，当R5的滑动触点向图中的a端移动时()A.I变大B.I1变小C.ΔUΔI1不变 D.U变大【答案】C【详解】B．当R5的滑动触点向图中a端移动时，R5变小，外电路总电阻变小，则由闭合电路欧姆定律知，总电流变大，即I1变大，故B错误；D．根据U=E-I1R3+r可知电压表的读数U变小，故D错误；C．由于ΔU ΔI1=-R3+r可知ΔUΔI1不变，故C正确；A．根据闭合电路欧姆定律，电路中并联部分电压U =E-I1R1+R3+r可知并联部分的电压U 变小，R2、R4所在支路电阻不变，故电流表A的读数I变小，故A错误。

故选C。

【方法提炼】1.直流电路的动态分析方法(1)程序法：部分电路阻值变化→电路总电阻R总变化→干路电流I变化→路端电压U变化→各分量变化，即R局增大减小→R总增大减小→I总减小增大→U端增大减小→I分U分。
