51单片机汇编指令手册
51单片机汇编语言指令集
51汇编语言指令集符号定义表符号含义Rn R0～R7寄存器n=0～7Direct 直接地址，内部数据区的地址RAM(00H～7FH)SFR(80H～FFH) B，ACC，PSW，IP，P3，IE，P2，SCON，P1，TCON，P0@Ri 间接地址Ri=R0或R1 8051/31RAM地址(00H～7FH) 8052/32RAM地址(00H～FFH) #data 8位常数#data16 16位常数Addr16 16位的目标地址Addr11 11位的目标地址Rel 相关地址bit 内部数据RAM(20H～2FH)，特殊功能寄存器的直接地址的位指令介绍指令字节周期动作说明算数运算指令1．ADD A,Rn 1 1 将累加器与寄存器的内容相加，结果存回累加器2．ADD A,direct 2 1 将累加器与直接地址的内容相加，结果存回累加器3．ADD A,@Ri 1 1 将累加器与间接地址的内容相加，结果存回累加器4．ADD A,#data 2 1 将累加器与常数相加，结果存回累加器5．ADDC A,Rn 1 1 将累加器与寄存器的内容及进位C相加，结果存回累加器6．ADDC A,direct 2 1 将累加器与直接地址的内容及进位C相加，结果存回累加器7．ADDC A,@Ri 1 1 将累加器与间接地址的内容及进位C相加，结果存回累加器8．ADDC A,#data 2 1 将累加器与常数及进位C相加，结果存回累加器9．SUBB A,Rn 1 1 将累加器的值减去寄存器的值减借位C，结果存回累加器10．SUBB A,direct 2 1 将累加器的值减直接地址的值减借位C，结果存回累加器11．SUBB A,@Ri 1 1 将累加器的值减间接地址的值减借位C，结果存回累加器12．SUBB A,#data 2 1 将累加器的值减常数值减借位C，结果存回累加器13．INC A 1 1 将累加器的值加114．INC Rn 1 1 将寄存器的值加l15．INC direct 2 1 将直接地址的内容加116．INC @Ri 1 1 将间接地址的内容加117．INC DPTR 1 1 数据指针寄存器值加1说明：将16位的DPTR加1，当DPTR的低字节(DPL)从FFH溢出至00H时，会使高字节(DPH)加1，不影响任何标志位18．DEC A 1 1 将累加器的值减119．DEC Rn 1 1 将寄存器的值减120．DEC direct 2 1 将直接地址的内容减121．DEC @Ri 1 1 将间接地址的内容减122．MUL AB 1 4 将累加器的值与B寄存器的值相乘，乘积的低位字节存回累加器，高位字节存回B寄存器说明：将累加器A和寄存器B内的无符号整数相乘，产生16位的积，低位字节存入A，高位字节存入B寄存器。
51单片机汇编指令详解
51单片机汇编指令详解mcs-51系列单片机指令目录：1、a2、x3、r4、s5、n6、o7、p8、m9、j10、l11、d12、i13、c一、以a结尾的指令存有18条,分别为:acalladdr11adda,rnadda,directadda,@riadda,#dataaddca,rnaddca,directaddca,@riaddca,#dataajmpaddr11anla,rnanla,directanla,@rianla,#dataanldirect,aanldirect,#dataanlc,bitanlc,/bit1、acalladdr11指令名称:绝对调用指令指令代码:{a10,a9,a8,10001},a[7:0]指令功能:结构目的地址,展开子程序调用。
其方法就是以指令提供更多的11十一位地址(al0~a0),替代pc的高11十一位,pc的高5十一位维持不变。
操作方式内容:pc←(pc)+2sp←(sp)+1(sp)←(pc)7~0sp←(sp)+1(sp)←(pc)15~8pc10~0←addrl0~0字节数:2机器周期:2采用表明:由于指令只得出子程序入口地址的高11十一位,因此调用范围就是2kb。
2、adda,rn指令名称:寄存器乘法指令指令代码:28h~2fh指令功能:累加器内容与寄存器内容相加操作内容:a←(a)+(rn),n＝0~7字节数:1机器周期；1影响标志位:c,ac,ov3、adda,direct指令名称:轻易串行乘法指令指令代码:25h指令功能:累加器内容与内部ram单元或专用寄存器内容相加操作内容:a←(a)+(direct)字节数:2机器周期:1影响标志位:c,ac,ov4、adda,@ri指令名称:间接串行乘法指令指令代码:26h~27h指令功能:累加器内容与内部ram高128单元内容相乘操作方式内容:a←(a)+((ri)),i＝0,1字节数:1机器周期:1影响标志位:c,ac,ov5、adda,#data指令名称:立即数加法指令指令代码:24h指令功能:累加器内容与立即数相乘操作方式内容:a←(a)+data字节数:2机器周期:1影响标志位:c,ac,ov6、addca,rn指令名称:寄存器带进位加法指令指令代码:38h~3fh指令功能:累加器内容、寄存器内容和位次位相乘操作方式内容:a←(a)+(rn)+(c),n ＝0~7字节数:1机器周期:1影响标志位:c,ac,ov7、addca,direct指令名称:直接寻址带进位加法指令指令代码:35h指令功能:累加器内容、内部ram高128单元或专用寄存器内容与位次位加操作内容:a←(a)+(direct)+(c)字节数:2机器周期:1影响标志位:c,ac,ov8、addca,@ri指令名称:间接串行拎位次乘法指令指令代码:36h~37h指令功能:累加器内容、内部ram低128单元内容及进位位相加操作方式内容:a←(a)+((ri))+(c),i＝0,1字节数:1机器周期:1影响标志位:c,ac,ov9、addca,#data指令名称:立即数带位次乘法指令指令代码:34h指令功能:累加器内容、立即数及进位位相加操作内容:a←(a)+data+(c)字节数:2机器周期:1影响标志位:c,ac,ov10、ajmpaddr11指令名称:绝对迁移指令指令代码:{a10,a9,a8,00001},a[7:0]指令功能:构造目的地址,实现程序转移。
51单片机汇编指令详解
51单片机汇编指令详解1、XCH A,Rn指令名称:寄存器寻址字节交换指令指令代码:C8H~CFH指令功能:寄存器寻址字节操作内容:(A)交换(Rn)；n＝0~7字节数: 1机器周期:12、XCH A,direct指令名称:直接寻址字节交换指令指令代码:C5H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容交换操作内容:(A)交换(direct)字节数: 2机器周期:13、XCH A,@Ri指令名称:间接寻址字节交换指令指令代码:C6H~C7H指令功能:累加器内容与内部RAM低128单元内容交换操作内容:(A)交换((Ri))； i＝0,1字节数: 1机器周期:14、XCHD A,@Ri指令名称:半字节交换指令指令代码:D6H~D7H指令功能:累加器内容低4位与内部RAM低128单元低4位交换操作内容:(A)3~0交换((Ri))3~0；i＝0,1字节数: 1机器周期:15、XRL A,Rn指令名称；逻辑异或操作指令指令代码:68H~6FH指令功能:累加器内容与寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(Rn)； n＝0~7字节数: 1机器周期:16、XRL A,direct指令名称:逻辑异或操作指令指令代码:65H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(direct)字节数: 2机器周期:17、XRL A,@Ri指令名称:逻辑异或指令指令代码:66H~67H指令功能:累加器与内部RAM低128单元内容进行逻辑异或操作操作内容:A<-(A)异或((Ri))； i＝0,1字节数: 1机器周期:18、XRL A,#data指令名称:逻辑异或指令指令代码:64H指令功能:累加器内容与立即数进行逻辑异或操作操作内容:A1?/FONT>(A)异或data字节数: 2机器周期:19、XRL direct,A指令名称:逻辑异或操作指令指令代码:62H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:direct一(direct)异或(A)字节数: 2机器周期:110、XRL direct,#data指令名称:逻辑异或操作指令指令代码:63H指令功能:内部RAM低128单元或专用寄存器内容与立即数进行逻辑异或操作操作内容:direct<-(direct)异或data字节数: 3机器周期:2以R开头的指令有6条,分别为:RETRETIRL ARLC ARR ARRC A1、RET指令名称:子程序返回指令指令代码:22H指令功能:子程序返回操作内容:PC15~8<-((SP))SP<-(SP)-1PC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:22、RETI指令名称:中断返回指令指令代码:32H指令功能:中断服务程序返回操作内容’:PC15?/FONT>8<-((SP))SP<-(SP)-lPC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:23、RL A指令名称:循环左移指令指令代码:23H指令功能:累加器内容循环左移一位操作内容:An+1<-(An)； n＝0~6A0<-(A7)字节数: 1机器周期:14、RLC A指令名称:带进位循环左移指令指令代码:33H指令功能:累加器内容连同进位标志位循环左移一位操作内容:An-1<-(An)； n＝0~6A0<-(C)C<-(A7)字节数: 1机器周期:15、RR A指令名称:循环右移指令指令代码:03H指令功能:累加器内容循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(A0)字节数: 1机器周期:16、RRC A指令名称:带进位循环右移指令指令代码:13H指令功能:累加器内容连同进位标志位循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(C)C<-(A0)字节数: 1机器周期:11、SETB c指令名称:进位标志置位指令指令代码:D.H指令功能:进位标志位置位操作内容:C<-1字节数: 1机器周期:12、SETB bit指令名称:直接寻址位置位指令指令代码:D2H指令功能:内部RAM可寻址位或专用寄存器指定位置位操作内容:bit<-1字节数: 2机器周期:13、SJMP rel指令名称:短转移指令指令代码:80H指令功能:按指令提供的偏移量计算转移的目的地址,实现程序的无条件相对转移；操作内容:PC<-(PC)+2PC<-(PC)+rel字节数: 2机器周期:2使用说明:偏移量是8位二进制补码数,可实现程序的双向转移,其转移范围是(PC一126)一(PC+129)。
51单片机汇编语言指令教程(校对版)
03
02
01
00
返回前一次
2.2.3立即寻址
指令本身直接含有所需要的8位或16位的操作数。
将此数称为“立即数”（使用#标明）。如：
MOV A,#30H
；将（8位）立即数送累加器A
MOV DPTR,#2000H ；16位立即数送DPTR积存器
【注意】：MOV A,#30H MOV A,30H 两者的区别。 立即数寻址的指令长度为2或3个字节。
5，位操作指令：位传送、位置位、位运算和位控制转移等 操作。 【 特点】：按位操作而不是按字节的操作。位控转移的判 断不是检测某一个字节而是对某一个位进行检测并决定是 否进行程序转移。 这类指令基本不影响PSW的内容。
2.2 寻址方式
在指令的操作数位置上，用于表征、寻找操作数的方式定义 为“寻址方式”。
3，间址方式的指令不能访问SFR中的单元。如下面的程序 是错误的： MOV R1,#80H MOV A,@R1 （因为80H为SFR的物理地址）
MCS-51 片内 、片外 数据存储器示意图
FFH 特殊功能 寄存器 SFR
80H 7FH
通用数据 存储器
00H
片内数据存储器 256B个字节
FFFFH
注意：
片外数据 存储器 64KB
1,访问片内RAM20H存储单元； MOV A,20H
2,访问片外RAM存储单元； MOV R0,#20H MOVX A,@R0
0000H
3,尽管片内与片外的RAM单元 的00H-FFH地址相重叠但由 于指令的不同不会发生地址
混乱。
片外数据存储器 64KB个字节
2.2.5 变址寻址
操作码 OP
操作数或操作数地址 DATA 或 ADDRESS
51单片机汇编指令大全
51汇编指令大全Rn: 表示当前寄存器区的8个工作寄存器R0~R7Ri: 表示当前寄存器区的R0或R1,可作地址指针即间址寄存器(i=0或1)@: 为间接寄存器或基址寄存器的前缀.Direct: 表示8位内部数据存储单元的地址.它可以是内部RAM的单元地址0~127.特殊功能寄存器SFR的地址(128~255)或名称,A: 累加器ACC.B: .特殊功能寄存器B,用于MUL和DIV指令中.C: 进位位Cy.#data: 表示包含在指令中的单字节(8位)立即数.如果用16位进制表示,后缀字母为”H”,数据范围00~0FFH,不得一字母开头;如果用16进制表示无须任何后缀,但必须在0~255之间.#data16: 表示包含在指令中的双字节(16位)立即数.Adda16: 表示16位的目的地址.用于LCALL和LJMP指令中,目的地址范围是从0000H~FFFFH的整个64KB存储地址空间.Adda11: 表示11位的目的地址.用于ACALL和AJMP的指令中,目的地址必须和下一条指令第一个字节同处一页.Rel: 表示8位带符号的相对偏移量.用语SJMP和所有的条件转移指令中.偏移量相对于下一条指令的第一个字节计算,在-128~+127范围内取值.DPTR: 为数据指针,可用作16位的地址寄存器./: 加在位操作的前面,表示对该位进行非运算.bit: 表示内部可寻址位或特殊功能寄存器中的直接寻址位.“(x): 寄存器或地址单元中的内容.((x)): 有x见解寻址的单元中的内容.<-: 表示将箭头右边的内容传送至箭头的左边.$: 当前指令的地址.单片机指令系统(一) 内部数据传送指令(1) 以累加器A为目的的传送指令:MOV A, #data ;(A)<-dataMOV A, direct ;(A)<-(direct)MOV A, Rn ;(A)<-(Rn)MOV A, @Ri ;(A)<- ((Ri))(2) 以通用寄存器Rn为目的的传送指令:MOV Rn, A ;(Rn)<-(A)MOV Rn, direct ; (Rn)<(direct)-MOV Rn, #data: ; (Rn)<-(data)(3) 以直接地址为目的的传送指令:MOV direct, A ;(direct)<-(A)MOV direct, Rn ; (direct)<-(Rn)MOV direct, direct2 ; (direct)<-(direct2)MOV direct, @Ri ; (direct)<-((Rn))MOV direct, #data ; (direct)<-data(4) 以寄存器间接地址为目的的传送指令:MOV @Ri, A ;((Ri))<-(A)MOV @Ri, direct ;((Ri))<-(direct)MOV @Ri, #data ;((Ri))<-data(二) 数据指针赋值指令(16位数据传送指令)MOV DPTR, #data16;(三) 片外数据传送指令MOVX A, @Ri ;(A)<-((Ri))片外MOVX A, @DPTR ;(A)<-((DPTR))片外MOVX @Ri, A ;((Ri))片外<-(A)MOVX @DPTR, A ;((DPTR))片外<-(A)(四) ROM数据访问指令(查表指令)MOVC A, @A+DPTR ;(A)<-((A)+(DPTR))romMOVC A, @A+PC ;(PC)<-(PC)+1,(A)<-((A)+(PC))rom (五) 堆栈操作指令PUSH direct ;(SP)<-(SP)+1,(SP)<-(direct)堆栈指针先加1,将数据压入栈顶POP direct ;(direct)<-(SP),(SP)<-(SP)-1将数据从栈顶弹出存入direct,SP再减1(六) 数据交换指令(1)整字节(8位)交换指令:XCH A, Rn ;A和Rn中的数互换XCH A, direct ;A和direct单元中的数互换XCH A, @Ri ;A和Ri间址单元中的数互换(2)半字节交换指令:XCHD A, @Ri ;A的低4位Ri间接单元的低4位互换,高4位不动(3)累加器高低半字节交换指令:SWAP A, ;A的高4位(D7~D4)和低4位(D3~D0)互换(七) 加法指令(1)不带Cy加法指令:ADD A, Rn ;(A)<-(A)+(Rn)ADD A, direct ; (A)<-(A)+(direct)ADD A, @Ri ; (A)<-(A)+((Ri))ADD A, #data ; (A)<-(A)+data(2)带进位加法指令:ADDC A, Rn ;(A)<-(A) +Cy+(Rn)ADDC A, direct ; (A)<-(A) +Cy+(direct)ADDC A, @Ri ; (A)<-(A) +Cy+((Ri))ADDC A, #data ; (A)<-(A) +Cy+data(3)加1指令:INC A, ;(A)<-(A)+1INC Rn ;(Rn)<-(Rn)+1INC @Ri ;((Ri))<-((Ri))+1INC direct ;(direct)<-(direct)+1INC DPTR ;(FPTR)<-(DPTR)+1(八) 减法指令(1)带进位减法指令:SUBB A, Rn ;(A)<-(A) -Cy-(Rn)SUBB A, direct ; (A)<-(A) -Cy-(direct)SUBB A, @Ri ; (A)<-(A) -Cy-((Ri))SUBB A, #data ; (A)<-(A) -Cy-data(2)减1指令:DEC A ;(A)<-(A)-1DEC direct ;(direct)<-(durect)-1DEC Rn ;(Rn)<-(Rn)-1DEC @Ri ;((Ri))<-((Ri))-1(九) 乘除指令(1)乘法指令MUL AB ;(B)(A)<-(A)*(B)指令功能是把累加器A和特殊功能寄存器B中两个8位无符号整数相乘,并把积的高8位字节存入B寄存器,低8位字节存入累加器A.(2)除法指令DIV AB ;A/B,商存入A,余数存入B指令的功能是把累加器A中的8位无符号整数除以寄存器B中的8位无符号整数商的整数部分存入累加器A中,余数保留在B中.(十) 十进制调整指令DA A(十一) 逻辑运算指令(1) 逻辑与运算指令:ANL A, Rn ;(A)<-(A)∧(Rn)ANL A, direct ; (A)<-(A)∧(direct)ANL A, @Ri ; (A)<-(A)∧((Ri))ANL A, #data ; (A)<-(A)∧dataANL direct, A ;(direct)<-(A)∧(direct)ANL direct, #data;(direct<-(direct)∧data(2) 逻辑或运算指令:ORL A, Rn ;(A)<-(A)∨(Rn)ORL A, direct ; (A)<-(A)∨(direct)ORL A, @Ri ; (A)<-(A)∨((Ri))ORL A, #data ; (A)<-(A)∨dataORL direct, A ;(direct)<-(A)∨(direct)ORL direct, #data; (direct)<-(direct)∨data(3) 逻辑异或运算指令:XRL A, Rn ;(A)<-(A)⊙(Rn)XRL A, direct ; (A)<-(A)⊙(direct)XRL A, @Ri ; (A)<-(A)⊙((Ri))XRL A, #data ; (A)<-(A)⊙dataXRL direct, A ;(direct)<-(A)⊙(direct)XRL direct, #data; (direct)<-(direct)⊙data(4) 累加器清0和去反指令CLR A ;(A)<-0 (累加器清0指令)CLR A ;(A)<-(A) (累加器取反指令)(5) 累加器移位指令:不带进位Cy循环左移: RL A ;Dn+1<-Dn,D0<-D7D7D6D5D4D3D2D1D0不带进位Cy循环右移: RR A :Dn+1->Dn,D0<-D7D7D6D5D4D3D2D1D0带进位Cy循环左移: RLC A ;Cy<-D7,Dn+1<-Dn,D0<-CyD7D6D5D4D3D2D1D0带进位Cy循环右移: RRC A ;Cy->D7,Dn+1->Dn,D0->Cy(十二) 控制转移指令[1] 无条件转移指令:(1) 长转移指令LJMP addr16 ;(PC)<-addr16(2) 绝对转移指令AJMP addr11 ;(PC)<-(PC)+2,(PC)10~0<-addr11(3) 短转移指令SJMP rel ;(PC)<-(PC)+2+rel(4) 变址寻址转移指令JMP @A+DPTR ;(PC)<-(A)+(DPTR)[2] 条件转移指令:(1) 累加器判0转移指令:JZ rel ;如果(A)=0,跳转到目标语句,否则顺序执行JNZ rel ;如果(A)≠0,跳转到目标语句,否则顺序执行(2) 比较转移指令:CJNZ A, #data, rel ;如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ A direct, rel ; 如果(A)≠(direct),则跳转到目标语句,否则程序顺序执行CJNZ Rn #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ @Ri #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行(3) 循环控制转移指令:DJNZ Rn, rel ;(Rn)先减1,如减1后(Rn)≠0,则跳转到目标语句;否则顺序执行DJNZ firect, rel ; (direct)先减1,如减1后(direct)≠0,则跳转到目标语句;否则顺序执行(十三) 子程序调用和返回指令(1) 绝对调用指令:ACALL addr11(2) 长调用指令:LCALL addr16(3) 返回指令:RET 子程序返回RETI 中断服务程序返回(十四) 空操作指令NOP 空操作指令是一条特殊指令,单片机在执行该指令时不进行任何操作,只是消耗1个机器周期的时间,所以该指令长用于延时程序.软件陷阱程序等(十五) 位操作类指令(1) 位传送指令:MOV C,bit ;(Cy)<-(bit),bit位的状态不变MOV bit,C ; (bit) <- (Cy),Cy位的状态不变(2) 位置位和复位指令:SETB C ;(Cy)<-1SETB bit ;(bit)<-1CLR C ;(Cy)<-0CLR bit ;(bit)<-0(3) 位运算指令:ANL C,bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给Cy ANL C,/bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给CyORL C,bit ;(Cy)<-(Cy)∨(bit),Cy位和bit位相或,结果赋给Cy ORL C,/bit ;(Cy)<-(Cy) ∨(bit),Cy位和bit位相或,结果赋给CyCPL C ; (Cy)<-(Cy),Cy位取反CPL bit ;(bit)<-(bit),bit位取反(4) 位测试转移指令:(1) 以Cy位状态为条件的转移指令JC rel ;如果Cy位=1,跳转到目标语句,否则顺序执行JNC rel ;如果Cy位=0,跳转到目标语句,否则顺序执行(2) 以指定位状态为条件的转移指令:JB bit, rel ;如果bit=1,跳转到目标语句,否则顺序执行JNB bit, rel ;如果bit=0,跳转到目标语句,否则顺序执行JBC bit, rel ;如果bit=1,跳转到目标语句,同时将bit位清0;否则顺序执行。
51单片机汇编语言指令教程汇集

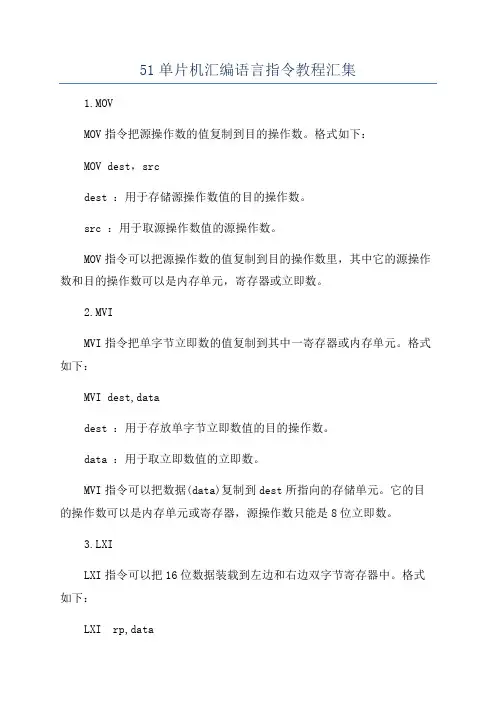

51单片机汇编语言指令教程汇集
1.MOV
MOV指令把源操作数的值复制到目的操作数。
格式如下：
MOV dest，src
dest ：用于存储源操作数值的目的操作数。
src ：用于取源操作数值的源操作数。
MOV指令可以把源操作数的值复制到目的操作数里，其中它的源操作数和目的操作数可以是内存单元，寄存器或立即数。
2.MVI
MVI指令把单字节立即数的值复制到其中一寄存器或内存单元。
格式如下：
MVI dest,data
dest ：用于存放单字节立即数值的目的操作数。
data ：用于取立即数值的立即数。
MVI指令可以把数据(data)复制到dest所指向的存储单元。
它的目的操作数可以是内存单元或寄存器，源操作数只能是8位立即数。
3.LXI
LXI指令可以把16位数据装载到左边和右边双字节寄存器中。
格式如下：
LXI rp,data
rp ：用接受16位数据的双字节寄存器，它可以是BC，DE，HL或SP。
data ：用于取16位立即数的立即数。
LXI指令可以把16位立即数data复制到双字节寄存器rp里。
4.LDA
LDA指令可以把存储单元中的数据装载到A寄存器中，格式如下：
LDA addr
addr ：用于取存储单元数据值的存储单元地址。
LDA指令可以把存储单元addr中的数据复制到A寄存器中。
5.STA
STA指令可以把A寄存器的值存入指定的存储单元中，格式如下：
STA addr。
51单片机汇编指令
MCS-51汇编指令（111条）数据传送指令（28）一、内部数据传送指令(15条)1、立即寻址型传送指令MOV A， #data ；A←dataMOV Rn， #data ；Rn←dataMOV @Ri， #data ；(Ri)←dataMOV direct， #data ；direct ←data2、直接寻址型传送指令MOV A， direct ；A←(direct)MOV direct， A ；direct←AMOV Rn， direct ；Rn←(direct)MOV @Ri， direct ；(Ri)←(direct)MOV direct2， direct1 ；direct2←(direct1)3、寄存器寻址型传送指令MOV A，Rn；A←RnMOV Rn， A ；Rn←AMOV direct，Rn；direct←Rn4、寄存器间址型传送指令MOV A， @Ri ；A←(Ri)MOV @Ri， A ；(Ri)←AMOV direct， @Ri ；direct←(Ri)二、外部数据传送指令(7条)1、16位数据传送指令MOV DPTR， #data16 ；DPTR←data162、外部ROM的字节传送指令MOVC A， @A+DPTR ；A←(A+DPTR)MOVC A， @A+PC ；PC←PC+1，A←(A+PC)3、外部RAM的字节传送指令MOVX A，@Ri ；A←(Ri)MOVX @Ri，A ；(Ri)←AMOVX A，@DPTR ；A←(DPTR)MOVX @DPTR，A ；(DPTR)←A三、堆栈操作指令(2条)1、压栈指令PUSH direct ；SP←SP+1，(SP)←(direct) 2、弹出指令POP direct ；(SP)→direct， SP-1→ SP四、数据交换指令(4条)XCH A，Rn；A↔RnXCH A， direct；A↔directXCH A， @Ri ；A↔(Ri)XCH A， @Ri；A3~0↔(Ri)3~0一、加法指令(13条)1、不带Cy的加法指令ADD A， Rn ；A←A+RnADD A， direct ；A←A+(direct)ADD A， @Ri ；A←A+(Ri)ADD A， #data ；A←A+data2、带Cy的加法指令ADDC A， Rn ；A←A+Rn+CyADDC A， direct ；A←A+(direct) +CyADDC A， @Ri ；A←A+(Ri) +CyADDC A， #data ；A←A+data+Cy3、加1指令INC A ；A←A+1 （对奇偶校验位P有影响）INC Rn ；Rn←Rn+1INC direct ；direct←(direct)+1INC @Ri ；(Ri) ← (Ri) +1INC DPTR ；DPTR←DPTR+1（唯一的16位运算指令）二、减法指令（8条）1、带Cy的减法指令（4条）SUBB A， Rn ；A←A-Rn-CySUBB A， direct ；A←A-(direct) -CySUBB A， @Ri ；A←A-(Ri) -CySUBB A， #data ；A←A-data-Cy2、减1指令（4条）DEC A ；A←A-1（对奇偶校验位P有影响）DEC Rn ；Rn←Rn-1DEC direct ；direct←(direct)-1DEC @Ri ；(Ri) ← (Ri) -1三、十进制调整指令（1条）DA A ；若AC=1或A3～A0 > 9 ，则A←A+06H ；若Cy=1或A7～A4 > 9 ，则A←A+60H；对进位标志位Cy和AC有影响。
(完整版)51单片机汇编指令(全)
指令中常用符号说明Rn当前寄存器区的8个工作寄存器R0~R7（n=0~7）Ri当前寄存器区可作为地址寄存器的2个工作寄存器R0和R1（i=0,1）Direct8位内部数据寄存器单元的地址及特殊功能寄存器的地址#data表示8位常数（立即数）#data16表示16位常数Add16表示16位地址Addr11表示11位地址Rel8位代符号的地址偏移量Bit表示位地址@间接寻址寄存器或基址寄存器的前缀( )表示括号中单元的内容(( ))表示间接寻址的内容指令系统数据传送指令（8个助记符）助记符中英文注释MOV Move 移动MOV A , Rn;Rn→A，寄存器Rn的内容送到累加器AMOV A , Direct;（direct）→A，直接地址的内容送AMOV A ,@ Ri;（Ri）→A，RI间址的内容送AMOV A , #data;data→A，立即数送AMOV Rn , A;A→Rn，累加器A的内容送寄存器RnMOV Rn ,direct;（direct）→Rn，直接地址中的内容送RnMOV Rn , #data;data→Rn，立即数送RnMOV direct , A;A→（direct），累加器A中的内容送直接地址中MOV direct , Rn;(Rn)→direct，寄存器的内容送到直接地址MOV direct , direct;(direct)→direct，直接地址的内容送到直接地址MOV direct , @Ri;（（Ri））→direct，间址的内容送到直接地址MOV direct , #data;8位立即数送到直接地址中MOV @Ri , A;(A)→@Ri，累加器的内容送到间址中MOV @Ri , direct;direct→@Ri，直接地址中的内容送到间址中MOV @Ri , #data; data→@Ri ，8位立即数送到间址中MOV DPTR , #data16;data16→DPTR,16位常数送入数据指针寄存器，高8位送入DPH，低8位送入DPL中（单片机中唯一一条16位数据传送指令）（MOV类指令共16条）MOVC Move Cod 查表指令MOVC A , @A+PC;PC+1→PC，（A+PC）→AMOVC A , @A+DPTR;(A+DPTR) →A(MOVC类指令共两条)MOVX Move External 与外部数据寄存区传送数据MOVX A , @DPTR;(DPTR)→A，DPTR间址单元内容送AMOVX @DPTR , A;A→（DPTR），A中内容送入DPTR间址单元MOVX A , @Ri;（Ri）→A，Ri间址单元内容送AMOVX @Ri , A;A→（Ri），A中内容送Ri间址单元(MOVX类指令4条)XCH Exchange 交换指令XCH A , Rn;Rn←→A , Rn的内容与A的内容交换XCH A , Direct; Direct ←→A ，直接地址的内容与A的内容交换XCH A , @Ri;（Ri）←→A ，间址的内容与A的内容交换XCHD Exchange Decimal十进制交换XCHD A , @Ri;(Ri.3~Ri.0) ←→A.3~A.0,间址内容低四位与A中内容低四位交换SWAP Swap 交换SWAP A;A.3~A.0←→ A.7~A.4 , A中低四位与高四位内容交换PUSH Push 入栈PUSH direct;SP+1→SP , (direct)→(SP);直接地址内容压入堆栈顶POP Pop 出栈POP direct;(SP)→(direct) , SP-1→SP;堆栈内容弹出到直接地址●算术运算类指令（7个助记符）ADD Add 加法运算ADD A , Rn;A + Rn→A , A与Rn的内容相加，结果送到A中ADD A , direct;(direct)+A→A,A与直接地址的内容相加，结果送到A中ADD A , @Ri;((Ri))+A→A, A与间址中的内容相加，结果送到A中ADD A , #data;data+A→A,A与立即数相加，和送入AADDC ADD with Carry 带进位加法ADDC A , Rn;A + Rn+CY→A , A与Rn的内容、进位状态相加，结果送到A中ADDC A , direct;(direct)+A+CY→A,A与直接地址的内容、进位状态相加，结果送到A中ADDC A , @Ri;((Ri))+A+CY→A, A与间址中的内容、进位状态相加，结果送到A中ADDC A , #data;data+A+CY→A,A与立即数、进位状态相加，和送入ASUBB Subbtract with Borrow 带进位减法SUBB A , Rn;A-Rn-CY→A,A减寄存器Rn的内容及进位标志，结果送ASUBB A , direct; A-(direct)-CY→A,A直接地址的内容及进位标志，结果送ASUBB A , @Ri; A-((Ri))-CY→A,A间址的内容及进位标志，结果送ASUBB A , #data; A-data-CY→A,A立即数及进位标志，结果送AMUL Multiply 乘法指令MUL AB;A x B→B和A，结果16位，高8位存入B，低8位存入A;若结果大于FFH，则将溢出标志OV置1DIV Divide 除法指令DIV AB;A÷B 商→A，余数→B;若除数为0，结果不确定，则将溢出标志OV置1INC Increment 加1指令INC A;A+1→A,A加1，结果放在AINC Rn; Rn +1→ Rn, Rn加1，结果放在RnINC direct; （direct）+1→ direct,直接地址的内容加1，结果放在该地址中INC @Ri;（（Ri））+1→( Ri),间址中的内容加1，结果放在该间址中INC DPTR;（DPTR）+1→DPTR,数据指针内容加1，结果放在数据指针寄存器（DPTR）中DEC Decrement 减1指令INC A;A-1→A,A减1，结果放在AINC Rn; Rn -1→ Rn, Rn减1，结果放在RnINC direct; （direct）-1→ direct,直接地址的内容减1，结果放在该地址中INC @Ri;（（Ri））-1→( Ri),间址中的内容减1，结果放在该间址中DA Decimal Adjust 十进制加法调整指令DA A;在加法指令后，把A中二进制码自动调整为BCD码;DA A只能更跟在ADD或ADDC加法指令后，不适用于减法●逻辑运算指令（9个助记符）ANL Logical And 逻辑与运算ANL A , Rn; (A)与(Rn)→A, A的内容与Rn中的内容相与，结果放在A中ANL A , direct; (A)与(direct)→A, A的内容与直接地址中的内容相与，结果放在A中ANL A , @Ri; (A)与(（Ri）)→A, A的内容与间址的内容相与，结果放在A中ANL A , #data; (A)与(data)→A, A的内容与立即数相与，结果放在A中ANL direct , A; (direct)与(A)→direct, 直接地址中的内容相与A的内容相与，结果放在直接地址中ANL direct , #data;(direct)与#data→direct, 直接地址中的内容相与立即数相与，结果放在直接地址中ORL Logical OR 逻辑或运算ORL A , Rn; (A) 或(Rn)→A, A的内容与Rn中的内容相或，结果放在A中ORL A , direct; (A) 或(direct)→A, A的内容与直接地址中的内容相或，结果放在A中ORL A , @Ri; (A) 或(（Ri）)→A, A的内容与间址的内容相或，结果放在A中ORL A , #data; (A) 或(data)→A, A的内容与立即数相或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相或，结果放在直接地址中ORL direct , #data;(direct) 或#data→direct, 直接地址中的内容相与立即数相或，结果放在直接地址中XRL Logical exclusive or 逻辑异或运算ORL A , Rn; (A) 异或(Rn)→A, A的内容与Rn中的内容相异或，结果放在A中ORL A , direct; (A) 异或(direct)→A, A的内容与直接地址中的内容相异或，结果放在A中ORL A , @Ri; (A) 异或(（Ri）)→A, A的内容与间址的内容相异或，结果放在A中ORL A , #data; (A) 异或(data)→A, A的内容与立即数相异或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相异或，结果放在直接地址中ORL direct , #data;(direct) 异或#data→direct, 直接地址中的内容相与立即数相异或，结果放在直接地址RL Rotate Left 循环左移指令RL A;每执行一次，A中的内容左移一位RR Rotate Right 循环右移指令RR A;每执行一次，A中的内容右移一位RLC Rotate Left with the Carry flag 带进位循环左移指令RLC A;每执行一次，CY和A中的内容左移一位RRC Rotate Right with the Carry flag带进位循环又移指令RRC A;每执行一次，CY和A中的内容右移一位注意：循环移位指令只能对A中的内容进行移位操作CPL Complement 取反指令（求补指令）CPL A;累加器内容按位取反，0变1,1变0CLR Clear 清零指令CLR A;累加器清零（A各位全变为0）●控制转移指令（9个助记符）LJMP Long Jump 长跳转指令LJMP add16;add16→PC,无条件跳转到add16地址，可在64KB范围内转移AJMP Absolute Jump 绝对跳转指令AJMP add11;add11→PC,无条件跳转到add11地址，可在2KB范围内转移SJMP Short Jump 短跳转指令SJMP rel;PC+2+rel→PC，rel是偏移量，8位有符号数（-127~127），可向前后跳转±128个地址单元JMP Jump 跳转指令JMP @A+DPTR;A+DPTR→PC,属于散转指令，无条件转向A与DPTR内容相加后形成的新地址JZ Jump if acc is Zero累加器为零转移JZ rel;A=0转向PC+2+rel→PC,A≠0，顺序执行JNZ Jump if acc is Not Zero累加器不为零转移JNZ rel;A≠0转向PC+2+rel→PC,A=0，顺序执行CJNE Compare and Jump if Not Equal比较不相等则转移CJNE A , direct , rel;A≠（direct）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（direct）CY=0, (A)<（direct）CY=1CJNE A , #data , rel;A≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（data）CY=0,( A)<（data）CY=1CJNE Rn , #data , rel; Rn≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; (Rn) >（data）CY=0, (Rn) <（data）CY=1CJNE @Ri , #data , rel;((Ri))≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; ((Ri))>（data）CY=0, ((Ri)) <（data）CY=1DJNE Decrement and Jump if Not Zero 减1不为0则转移DJNE Rn , rel;Rn-1→Rn, Rn≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）DJNZ direct , rel;(direct-1)→direct, direct≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）LCALL Long Call 长条用指令LCALL addr16;调用程序入口地址为addr16的之程序ACALL Absolute Call短调用ACALL addr11;调用程序入口地址为addr11的之程序RET ReturnRET;放在子程序最后，使程序准确返回到主程序断点处RETI Return from InterruptRETI;中断返回指令，能清楚优先级状态NOP No Operation 空操作指令NOP;空操作，产生一个机器周期延时●位操作指令MOV Move 数据传送指令MOV C , bit;（bit）→C，寻址位的状态送入CMOV bit , C;（C）→bit，C的转态送入地址中CLR Clear 清零指令CLR C;0→C,清零累加器CLR bit;清零直接寻址位CPL Complement 取反指令（求补指令）CPL C;c取反CPL bit;直接寻址位取反SETB Set Bit 置位SETB C;C置1SETB bit;直接寻址位置1ANL And Logical 与逻辑运算ANL C , bit;直接寻址位与C相与，结果放在CANL C , /bit; 直接寻址位与非C相与，结果放在CORL OR Logical 或逻辑运算ORL C , bit;直接寻址位与C相或，结果放在CORL C , /bit; 直接寻址位与非C相或，结果放在CJC Jump if Carry is set 进位位为1则转移JC rel;C=1,转向PC+2+rel→PC，否则顺序执行PC+2→PCJNC Jump if Carry is Not set 进位位为不为1则转移JNC rel;C=0,转向PC+2+rel→PC，否则顺序执行PC+2→PCJB Jump if Bit is set 进位位为1则转移JB bit , rel;（bit）=1,转向PC+3+rel→PC，否则顺序执行PC+3→PCJNB Jump if Bit is Not set 进位位为1则转移JNB bit , rel;（bit）=0,转向PC+3+rel→PC，否则顺序执行PC+3→PCJBC Jump if Bit is set and Clear bit指定位等于1转移并清该位JBC bit , rel; （bit）=1,转向PC+3+rel→PC，同时0→bit否则顺序执行PC+3→PC伪指令ORG Origin 代码起始地址指令ORG 0000HMOV A , #0010H;这条指令从0000H这个地址单元开始写起END End 汇编程序结束指令END;汇编指令结束DB字节定义伪指令ORG 1000HDB 01H , 02H;则(1000H)=01H，(1001H)=02HORG 1100HDB ‘01’;则(1100H)=30H,30H是0的ASCII码,(1101H)=31H,31H是1的ASCII码DW双字节定义伪指令ORG 2000HDW 2546H , 0178H; (2000H)=25H, (2001H)=46H, (2002H)=01H, (2003H)=78H,EQU数据赋值伪指令X EQU n;将n的值赋给xBIT位数据赋值伪指令y BIT b;y是用户定义标号，b为0或1MACRO宏指令宏指令名MACRO 形式参数······代码段······ENDM;宏指令定义结束寻址方式及相关的存储空间寻址方式寻址范围寄存器寻址R0~R7A 、B、C(CY)、AB（双字节）、DPTR（双字节）、PC（双字节）直接寻址内部RAM低128字节特殊功能寄存器内部RAM位寻区的128个位特殊功能寄存器中可寻址的位寄存器间接寻址内部数据存储器RAM【@R0,@R1,@SP（仅PUSH,POP）】内部数据存储器单元的低4位（@R0,@R1）外部RAM或I/O口（@R0,@R1，@DPTR）立即寻址程序存储器（常数）程序存储器（@A+PC,@A+DPTR）基寄存器加变址寄存器间接寻址。
51单片机汇编指令总结
51单片机汇编指令总结数据传输指令一.片内RAM数据传输指令1.以累加器A为目的操作数的指令：MOV A , RnMOV A , directMOV A , @RiMOV A , #data2.以寄存器Rn为目的操作数的指令：MOV Rn , AMOV Rn ，directMOV Rn ，data3.以直接地址为目的操作数的指令：MOV direct ，AMOV direct ，RnMOV direct1 ，derect2MOV direct ，@RiMOV direct ，#data4.间接地址为目的操作数的指令：MOV @Ri ，AMOV @Ri ，directMOV @Ri ，#data5.十六位数据传送指令：MOV DPTR , #data16二.累加器A与片外RAM数据传送指令：MOVX A ，@RiMOVX A , @DPTRMOVX @Ri ，AMOVX @DPTR ，A三.查表寻址：MOVC A ，@A+DPTR （先PC←（PC）+1，后A←（（A）+（DPTR）））+MOVC A ，@A+PC （先PC←(PC)+1，后A←（（A）+（PC）））四.交换指令：1.字节交换指令：XCH A ，RnXCH A ，directXCH A ，@Ri2.半字节交换指令：XCHD A ，@Ri3.累加器半字节交换指令：SWAP A五.栈操作指令：1.PUSH（入栈指令）PUSH direct2.POP（出栈指令）POP direct算术运算指令：一.加法减法指令：1.加法指令：ADD A ，RnADD A ，directADD A ，@RiADD A ，#data2.带进位加法指令：ADDC A ，Rn A←(A)+(Rn)+CYADDC A ，direct A←(A)+(direct)+CYADDC A ，@Ri A←（A）+((Ri))+CYADDC A ，#data A←(A)+(data)+CY3.带借位减法指令：SUBB A ，Rn A←(A)-CY-(Rn)SUBB A ，direct A←(A)-CY-(direct)SUBB A ，@Ri A←(A)-CY-((Ri))SUBB A ，#data A←(A)-CY-#data二.乘法除法指令：1.乘法指令：MUL AB BA←(A) ×(B)高字节放在B中，低字节放在A中2.除法指令：DIV AB A←(A) ÷(B)的商,(B) ←(A) ÷(B)的余数三.加1减1指令：1.加1指令：INC A A←(A)+1INC Rn Rn←(Rn)+1INC direct direct←(direct)+1INC @Ri (Ri) ←((Ri))+1INC DPTR DPTR←(DPTR)+12.减1指令：DEC ADEC RnDEC directDEC @Ri四.十进制调制指令：DA A 调整累加器A的内容为BCD码逻辑操作指令：一.逻辑与、或、异或指令：1.逻辑与指令：ANL A ，RnANL A ，directANL A ，@RiANL A ，#data2.逻辑或这令：ORL A ，RnORL A ，directORL A ，@RiORL A ，#dataORL direct ，AORL direct ，#data3.逻辑异或指令：XRL A ，RnXRL A ，directXRL A ，@RiXRL A ，#dataXRL direct ，AXRL direct ，#data二.清零、取反指令：1.累加器A清零指令：CRL A2.累加器A取反指令：CPL A三.循环位移指令：1.累加器A循环左移指令：RL A2.累加器A循环右移指令：RR A3.累加器A连同进位位循环左移指令：RLC A4. 累加器A连同进位位循环右移指令：RRC A控制转移指令：一.无条件转移指令：1.绝对转移指令：AJMP addr11 （先PC+2，然后将addr11的低十位传给PC，PC的高六位不变）2.长转移指令：LJMP addr16 （用addr16的值替换PC的值）3.相对转移（短转移）指令：SJMP rel（带符号的偏移字节数）（PC+2，再加rel赋值给PC）4.间接转移指令：JMP @A+DPTR (A)+(DPTR) →(PC)二.条件转移指令：1.累加器判零转移指令：JZ rel 先PC+2；后判断，A为0时转移，PC+rel赋值给PC；否则顺序执行JNZ rel 先PC+2，后判断，A不为0时转移，PC+rel赋值给PC；否则顺序执行2.比较转移指令：CJNE 目的操作数，源操作数，relCJNE A，direct，rel 先PC+3传回PC,再比较目的操作数和原操作数CJNE A，#data，rel 目>源时，程序转移，PC+rel传回PC且CY=0CJNE Rn，#data，rel 目=源时，程序顺序执行CJNE @Ri，#data，rel 目<源时，程序转移，PC+rel传回PC且CY=13.减一非0指令：DJNZ Rn，rel 先PC\+2，Rn-1，当Rn为0时程序顺序执行，否则PC+rel传回PCDJNZ direct，rel 先PC+3，direct-1，direct为0时程序顺序执行，否则PC+rel 传回PC二.子程序调用、返回指令：1.绝对调用指令ACALL:ACALL addr11 先PC+2，SP+1将PC的低八位存入SP；SP+1，将PC的高八位存入SP。
51单片机汇编指令集(附记忆方法)
51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。
51单片机汇编语言指令教程汇集
51单片机汇编语言指令教程汇集1.MOV指令：MOV指令用于将一个值从一个寄存器或内存位置复制到另一个寄存器或内存位置。
例如，MOVA,将常数10复制到累加器A中。
2.ADD指令：ADD指令用于将两个操作数相加，并将结果保存在目标操作数中。
例如，ADDA,B将寄存器B的值与累加器A的值相加，并将结果保存在累加器A中。
3.SUB指令：SUB指令用于将源操作数减去目标操作数，并将结果保存在目标操作数中。
例如，SUBA,B将寄存器B的值减去累加器A的值，并将结果保存在累加器A中。
4.INC指令：INC指令用于将指定的操作数加1、例如，INCA将累加器A的值加15.DEC指令：DEC指令用于将指定的操作数减1、例如，DECA将累加器A的值减16.JMP指令：JMP指令用于无条件地跳转到指定的地址。
例如，JMP1000h将跳转到地址1000h处执行指令。
9. ACALL指令：ACALL指令用于调用一个子程序，其地址由指令给出，子程序结束后返回到调用指令的下一条指令。
例如，ACALL Subroutine将调用一个名为Subroutine的子程序。
10.RET指令：RET指令用于从子程序返回到调用指令的下一条指令。
例如，RET将从子程序返回。
11.NOP指令：NOP指令用于空操作，即不执行任何操作。
它通常用于延时或填充空白。
以上是一些常用的51单片机汇编语言指令，这些指令可以用于控制I/O口、进行算术运算、执行跳转和调用子程序等。
学习并熟练掌握这些指令，对于编写高效的51单片机汇编程序非常重要。
希望本文提供的51单片机汇编语言指令教程能够帮助你入门和掌握51单片机汇编语言的基本知识。
如果你想深入学习51单片机汇编语言，建议参考相关的教材或在线资源，进行更加系统和全面的学习。
51单片机汇编指令表
以下是一些常见的51单片机（如8051系列）的汇编指令：
1. 数据传送指令：
- MOV：将一个数据或寄存器的值移动到另一个寄存器或存储器位置。
- MOVC：将数据从外部代码存储器复制到累加器或寄存器。
2. 算术运算指令：
- ADD：将累加器与另一个寄存器或存储器中的值相加。
- SUB：从累加器中减去另一个寄存器或存储器中的值。
- INC：将累加器或寄存器的值加1。
- DEC：将累加器或寄存器的值减1。
3. 逻辑运算指令：
- ANL：对累加器和另一个寄存器或存储器中的值进行逻辑与操作。
- ORL：对累加器和另一个寄存器或存储器中的值进行逻辑或操作。
- XRL：对累加器和另一个寄存器或存储器中的值进行逻辑异或操作。
- CPL：对累加器或寄存器中的值进行按位取反操作。
4. 条件分支指令：
- CJNE：比较两个值，并在不相等时跳转到指定的地址。
- DJNZ：递减累加器或寄存器，并在结果不为零时跳转到指定的地址。
5. 跳转指令：
- JMP：无条件跳转到指定的地址。
- SJMP：短跳转，跳转到相对于当前地址的指定偏移量。
- AJMP：绝对跳转，跳转到指定的地址。
- LCALL：长调用，将当前地址入栈并跳转到指定的子程序地址。
6. 位操作指令：
- SETB：将某个位设置为1。
- CLR：将某个位清零。
- JB：如果某个位为1，则跳转到指定地址。
- JNB：如果某个位为0，则跳转到指定地址。
51单片机汇编语言指令集
95．ACALL addr11 96．LCALL addr16 97．RET 98．RETI 99．AJMP addr11 100．LJMP addr16 101．SJMP rel 102．JMP @A+DPTR 103．JZ rel 104．JNZ rel 105．CJNE A,direct,rel 106．CJNE A,#data,rel 107．CJNE @Rn,#data,rel 108．CJNE @Ri,#data,rel 109．DJNZ Rn,rel 111．NOP
110．DJNZ direct,rel 3 2 将直接地址的内容减1，不等于0则跳至rel所指的相关地址
30．ANL direct,#data 3 2 将直接地址的内容与常数值做AND的逻辑判断，结果存回该直接地址 31．ORL A,Rn 32．ORL A,direct 33．ORL A,@Ri 34．ORL A,#data 35．ORL direct,A 1 1 将累加器的值与寄存器的值做OR的逻辑判断，结果存回累加器 2 1 将累加器的值与直接地址的内容做OR的逻辑判断，结果存回累加器 1 1 将累加器的值与间接地址的内容做OR的逻辑判断，结果存回累加器 2 1 将累加器的值与常数做OR的逻辑判断，结果存回累加器 2 1 将直接地址的内容与累加器的值做OR的逻辑判断，结果存回该直接地址
15．INC direct 16．INC @Ri 17．INC DPTR
2 1 将直接地址的内容加1 1 1 将间接地址的内容加1 1 1 数据指针寄存器值加1
说明：将16位的DPTR加1，当DPTR的低字节(DPL)从FFH溢出至00H时，会使高字节(DPH)加1，不影响任何 标志位 18．DEC A 19．DEC Rn 20．DEC direct 21．DEC @Ri 22．MUL AB 1 1 将累加器的值减1 1 1 将寄存器的值减1 2 1 将直接地址的内容减1 1 1 将间接地址的内容减1 1 4 将累加器的值与B寄存器的值相乘，乘积的低位字节存回累加器，高位字节 存回B寄存器
51单片机汇编指令表
A,direct 直接地址“与”到累加器 A,@Ri 间接RAM“与”到累加器 A,#data 立即数“与”到累加器 direct,A 累加器“与”到直接地址 direct, #data 立即数“与”到直接地址 A,Rn 寄存器“或”到累加器 A,direct 直接地址“或”到累加器 A,@Ri 间接RAM“或”到累加器 A,#data 立即数“或”到累加器 direct,A 累加器“或”到直接地址 direct, #data 立即数“或”到直接地址 A,Rn 寄存器“异或”到累加器 A,direct 直接地址“异或”到累加器 A,@Ri 间接RAM“异或”到累加器 A,#data 立即数“异或”到累加器 direct,A 累加器“异或”到直接地址 direct, #data 立即数“异或”到直接地址 A 累加器清零 A 累加器求反 A 累加器循环左移 A 带进位累加器循环左移 A 累加器循环右移 A 带进位累加器循环右移 A 累加器高、低4 位交换 (控制转移类指令) @A+DPTR 相对DPTR 的无条件间接转移 rel 累加器为0 则转移 rel 累加器为1 则转移 A,direct,rel 比较直接地址和累加器,不相等 A,#data,rel 比较立即数和累加器,不相等转 Rn,#data,rel 比较寄存器和立即数,不相等转 @Ri,#data,rel 比较立即数和间接RAM,不相等 Rn,rel 寄存器减1,不为0 则转移 direct,rel 直接地址减1,不为0 则转移 空操作,用于短暂延时 add11 绝对调用子程序 add16 长调用子程序 从子程序返回 从中断服务子程序返回 add11 无条件绝对转移 add16 无条件长转移 rel 无条件相对转移 (布尔指令) C 清进位位 bit 清直接寻址位 C 置位进位位 bit 置位直接寻址位 C 取反进位位 bit 取反直接寻址位 C,bit 直接寻址位“与”到进位位 C，/bit 直接寻址位的反码“与”到进 C,bit 直接寻址位“或”到进位位 C，/bit 直接寻址位的反码“或”到进 C,bit 直接寻址位传送到进位位 bit, C 进位位位传送到直接寻址 rel 如果进位位为1 则转移 rel 如果进位位为0 则转移
51单片机汇编指令集(附记忆方法)
51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。
51单片机汇编指令详解
1、XCH A,Rn指令名称:寄存器寻址字节交换指令指令代码:C8H~CFH指令功能:寄存器寻址字节操作内容:(A)交换(Rn)；n＝0~7字节数: 1机器周期:12、XCH A,direct指令名称:直接寻址字节交换指令指令代码:C5H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容交换操作内容:(A)交换(direct)字节数: 2机器周期:13、XCH A,@Ri指令名称:间接寻址字节交换指令指令代码:C6H~C7H指令功能:累加器内容与内部RAM低128单元内容交换操作内容:(A)交换((Ri))； i＝0,1字节数: 1机器周期:14、XCHD A,@Ri指令名称:半字节交换指令指令代码:D6H~D7H指令功能:累加器内容低4位与内部RAM低128单元低4位交换操作内容:(A)3~0交换((Ri))3~0；i＝0,1字节数: 1机器周期:15、XRL A,Rn指令名称；逻辑异或操作指令指令代码:68H~6FH指令功能:累加器内容与寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(Rn)； n＝0~7字节数: 1机器周期:16、XRL A,direct指令名称:逻辑异或操作指令指令代码:65H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(direct)字节数: 2机器周期:17、XRL A,@Ri指令名称:逻辑异或指令指令代码:66H~67H指令功能:累加器与内部RAM低128单元内容进行逻辑异或操作操作内容:A<-(A)异或((Ri))； i＝0,1字节数: 1机器周期:18、XRL A,#data指令名称:逻辑异或指令指令代码:64H指令功能:累加器内容与立即数进行逻辑异或操作操作内容:A1?/FONT>(A)异或data字节数: 2机器周期:19、XRL direct,A指令名称:逻辑异或操作指令指令代码:62H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:direct一(direct)异或(A)字节数: 2机器周期:110、XRL direct,#data指令名称:逻辑异或操作指令指令代码:63H指令功能:内部RAM低128单元或专用寄存器内容与立即数进行逻辑异或操作操作内容:direct<-(direct)异或data字节数: 3机器周期:2以R开头的指令有6条,分别为:RETRETIRL ARLC ARR ARRC A1、RET指令名称:子程序返回指令指令代码:22H指令功能:子程序返回操作内容:PC15~8<-((SP))SP<-(SP)-1PC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:22、RETI指令名称:中断返回指令指令代码:32H指令功能:中断服务程序返回操作内容’:PC15?/FONT>8<-((SP))SP<-(SP)-lPC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:23、RL A指令名称:循环左移指令指令代码:23H指令功能:累加器内容循环左移一位操作内容:An+1<-(An)； n＝0~6A0<-(A7)字节数: 1机器周期:14、RLC A指令名称:带进位循环左移指令指令代码:33H指令功能:累加器内容连同进位标志位循环左移一位操作内容:An-1<-(An)； n＝0~6A0<-(C)C<-(A7)字节数: 1机器周期:15、RR A指令名称:循环右移指令指令代码:03H指令功能:累加器内容循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(A0)字节数: 1机器周期:16、RRC A指令名称:带进位循环右移指令指令代码:13H指令功能:累加器内容连同进位标志位循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(C)C<-(A0)字节数: 1机器周期:11、SETB c指令名称:进位标志置位指令指令代码:D.H指令功能:进位标志位置位操作内容:C<-1字节数: 1机器周期:12、SETB bit指令名称:直接寻址位置位指令指令代码:D2H指令功能:内部RAM可寻址位或专用寄存器指定位置位操作内容:bit<-1字节数: 2机器周期:13、SJMP rel指令名称:短转移指令指令代码:80H指令功能:按指令提供的偏移量计算转移的目的地址,实现程序的无条件相对转移；操作内容:PC<-(PC)+2PC<-(PC)+rel字节数: 2机器周期:2使用说明:偏移量是8位二进制补码数,可实现程序的双向转移,其转移范围是(PC一126)一(PC+129)。
51单片机汇编指令集(附记忆方法)
51单片机汇编指令集(附记忆方法) MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送； MOVX (Move External RAM) 对外部RAM的数据传送； XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换； PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移； RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；ACALL（Absolute subroutine Call）子程序绝对调用； LCALL（Long subroutine Call）子程序长调用； RET（Return from subroutine）子程序返回； RETI（Return from Interruption）中断返回； SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；- 1 -DJNZ (Decrement Jump if Not Zero)减１后不为０则转移； JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移； JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移； JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；CLR 位清零；SETB(Set Bit) 位置１。
51单片机的汇编指令手册-高亮+注释
51单片机的汇编指令手册1、数据传送类指令：(28条)1 MOV A,Rn ;寄存器内容送入累加器2 MOV A,direct ;直接地址单元中的数据送入累加器3 MOV A,@Ri ;间接RAM 中的数据送入累加器4 MOV A,#data ;立即数送入累加器5 MOV Rn,A ;累加器内容送入寄存器6 MOV Rn,direct ;直接地址单元中的数据送入寄存器7 MOV Rn,#data ;立即数送入寄存器8 MOV direct,A ;累加器内容送入直接地址单元9 MOV direct,Rn ;寄存器内容送入直接地址单元10 MOV direct,direct ;直接地址单元中的数据送入另一个直接地址单元11 MOV direct,@Ri ;间接RAM 中的数据送入直接地址单元12 MOV direct,#data ;立即数送入直接地址单元13 MOV @Ri,A ;累加器内容送间接RAM 单元14 MOV @Ri,direct ;直接地址单元数据送入间接RAM 单元15 MOV @RI,#data ;立即数送入间接RAM 单元16 MOV DRTR,#dat16 ;16 位立即数送入地址寄存器17 MOVC A,@A+DPTR ;以DPTR为基地址变址寻址单元中的数据送入累加器18 MOVC A,@A+PC ;以PC 为基地址变址寻址单元中的数据送入累加器19 MOVX A,@Ri ;外部RAM（8 位地址）送入累加器20 MOVX A,@DPTR ;外部RAM（16 位地址）送入累加器21 MOVX @Ri,A ;累计器送外部RAM（8 位地址）22 MOVX @DPTR,A ;累计器送外部RAM（16 位地址）23 PUSH direct ;直接地址单元中的数据压入堆栈24 POP direct弹栈送直接地址单元25 XCH A,Rn ;寄存器与累加器交换26 XCH A,direct ;直接地址单元与累加器交换27 XCH A,@Ri ;间接RAM 与累加器交换28 XCHD A,@Ri ;间接RAM 的低半字节与累加器交换2、算术操作类指令：(24条)1 ADD A,Rn ;寄存器内容加到累加器2 ADD A,direct ;直接地址单元的内容加到累加器3 ADD A,@Ri ;间接ROM 的内容加到累加器4 ADD A,#data ;立即数加到累加器5 ADDC A,Rn ;寄存器内容带进位加到累加器6 ADDC A,direct ;直接地址单元的内容带进位加到累加器7 ADDC A,@Ri ;间接ROM 的内容带进位加到累加器8 ADDC A,#data ;立即数带进位加到累加器9 SUBB A,Rn ;累加器带借位减寄存器内容10 SUBB A,direct ;累加器带借位减直接地址单元的内容11 SUBB A,@Ri ;累加器带借位减间接RAM 中的内容12 SUBB A,#data ;累加器带借位减立即数13 INC A ;累加器加114 INC Rn ;寄存器加115 INC direct ;直接地址单元加116 INC @Ri ;间接RAM 单元加117 DEC A ;累加器减118 DEC Rn ;寄存器减1 1 1219 DEC direct ;直接地址单元减120 DEC @Rj ;间接RAM 单元减 121 INC DPTR ;地址寄存器DPTR 加 122 MUL AB A ;乘以B，结果放在A23 DIV AB A ;除以B，结果放在A24 DA A ;累加器十进制调整3、布尔变量操作类指令：(17条)1 CLR C ;清进位位2 CLR bit ;清直接地址位3 SETB C ;置进位位4 SETB bit ;置直接地址位5 CPL C ;进位位求反6 CPL bit ;置直接地址位求反7 ANL C,bit ;进位位和直接地址位相“与”8 ANL C,bit ;进位位和直接地址位的反码相“与”9 ORL C,bit ;进位位和直接地址位相“或”10 ORL C,bit ;进位位和直接地址位的反码相“或”11 MOV C,bit ;直接地址位送入进位位12 MOV bit,C ;进位位送入直接地址位13 JC rel ;进位位为1 则转移14 JNC rel ;进位位为0 则转移15 JB bit,rel ;直接地址位为1 则转移16 JNB bit,rel ;直接地址位为0 则转移17 JBC bit,rel ;直接地址位为1 则转移，该位清零4、逻辑操作数指令：(25条)1 ANL A,Rn ;累加器与寄存器相“与”2 ANL A,direct ;累加器与直接地址单元相“与”3 ANL A,@Ri ;累加器与间接RAM 单元相“与”4 ANL A,#data ;累加器与立即数相“与”5 ANL direct,A ;直接地址单元与累加器相“与”6 ANL direct,#data ;直接地址单元与立即数相“与”7 ORL A,Rn ;累加器与寄存器相“或”8 ORL A,direct ;累加器与直接地址单元相“或”9 ORL A,@Ri ;累加器与间接RAM 单元单元相“或”10 ORL A,#data ;累加器与立即数相“或”11 ORL direct,A ;直接地址单元与累加器相“或”12 ORL direct,#data ;直接地址单元与立即数相“或”13 XRL A,Rn ;累加器与寄存器相“异或”14 XRL A,direct ;累加器与直接地址单元相“异或”15 XRL A,@Ri ;累加器与间接RAM 单元单元相“异或”16 XRL A,#data ;累加器与立即数相“异或”17 XRL direct,A ;直接地址单元与累加器相“异或”18 XRL direct,#data ;直接地址单元与立即数相“异或”19 CLR A ;累加器清“0”20 CPL A ;累加器求反21 RL A ;累加器循环左移22 RLC A ;累加器带进位位循环左移23 RR A ;累加器循环右移24 RRC A ;累加器带进位位循环右移25 SWAP A ;累加器半字节交换5、控制转移类指令：(17条)1 ACALL addr11 ;绝对（短）调用子程序2 LCALL addr16 ;长调用子程序3 RET ;子程序返回4 RETI ;中数返回5 AJMP addr11 ;绝对（短）转移6 LJMP addr16 ;长转移7 SJMP rel ;相对转移8 JMP @A+DPTR ;相对于DPTR 的间接转移9 JZ rel ;累加器为零转移10 CJNE rel ;累加器非零转移11 CJNE A,direct,rel ;累加器与直接地址单元比较，不相等则转移12 CJNE A,#data,rel ;累加器与立即数比较，不相等则转移13 CJNE Rn,#data,rel ;寄存器与立即数比较，不相等则转移14 CJNE @Ri,#data,rel ;间接RAM 单元与立即数比较，不相等则转移15 DJNZ Rn,rel ;寄存器减1，非零转移16 DJNZ direct,erl ;直接地址单元减1，非零转移17 NOP ;空操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B1 B2 B3 B4 B5 B6 B7 B8 B9 BA BB BC BD BE BF C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DD DE DF E0 E1 E2 E3 E4 E5 E6 E7
A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 @DPTR, A addr11 @R0, A @R1, A A direct, A @R0, A @R1, A R0, A R1, A R2, A R3, A R4, A R5, A R6, A R7, A
2 2 1 3 3 3 3 3 3 3 3 3 3 3 3 2 2 2 1 1 2 1 1 1 1 1 1 1 1 1 1 2 2 2 1 1 3 1 1 2 2 2 2 2 2 2 2 1 2 1 1 1 2 1 1
ACALL CPL CPL CJNE CJNE CJNE CJNE CJNE CJNE CJNE CJNE CJNE CJNE CJNE CJNE PUSH AJMP CLR CLR SWAP XCH XCH XCH XCH XCH XCH XCH XCH XCH XCH XCH POP ACALL SETB SETB DA DJNZ XCHD XCHD DJNZ DJNZ DJNZ DJNZ DJNZ DJNZ DJNZ DJNZ MOVX AJMP MOVX MOVX CLR MOV MOV MOV
A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 offset addr11 C, bit @A+DPTR A, #immed direct, #immed @R0, #immed @R1, #immed R0, #immed R1, #immed R2, #immed R3, #immed R4, #immed R5, #immed R6, #immed R7, #immed
E8 E9 EA EB EC ED EE EF F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FB FC FD FE FF
1 1 1 1 1 1 1 1 1 2 1 1 1 2 1 1 1 1 1 1 1 1 1 1
MOV MOV MOV MOV MOV MOV MOV MOV MOVX ACALL MOVX MOVX CPL MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV
2 1 1 2 2 1 1 1 1 1 1 1 1 1 1 2 2 2 3 2 2 1 1 1 1 1 1 1 1 1 1 2 2 2 3 2 2 1 1 1 1 1 1 1 1 1 1 2 2 2 3 2 2 1 1
ACALL RETI RLC ADDC ADDC ADDC ADDC ADDC ADDC ADDC ADDC ADDC ADDC ADDC ADDC JC AJMP ORL ORL ORL ORL ORL ORL ORL ORL ORL ORL ORL ORL ORL ORL JNC ACALL ANL ANL ANL ANL ANL ANL ANL ANL ANL ANL ANL ANL ANL ANL JZ AJMP XRL XRL XRL XRL XRL XRL
31 32 33 34 35 36 37 38 39 3A 3B 3C 3D 3E 3F 40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F 60 61 62 63 64 65 66 67
68 69 6A 6B 6C 6D 6E 6F 70 71 72 73 74 75 76 77 78 79 7A 7B 7C 7D 7E 7F
1 1 1 1 1 1 1 1 2 2 2 1 2 3 2 2 2 2 2 2 2 2 2 2
XRL XRL XRL XRL XRL XRL XRL XRL JNZ ACALL ORL JMP MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV
addr11 A A, #immed A, direct A, @R0 A, @R1 A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 offset addr11 direct, A direct, #immed A, #immed A, direct A, @R0 A, @R1 A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 offset addr11 direct, A direct, #immed A, #immed A, direct A, @R0 A, @R1 A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 offset addr11 direct, A direct, #immed A, #immed A, direct A, @R0 A, @R1
addr11 bit C A, #immed, offset A, direct, offset @R0, #immed, offset @R1, #immed, offset R0, #immed, offset R1, #immed, offset R2, #immed, offset R3, #immed, offset R4, #immed, offset R5, #immed, offset R6, #immed, offset R7, #immed, offset direct addr11 bit C A A, direct A, @R0 A, @R1 A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 direct addr11 bit C A direct, offset A, @R0 A, @R1 R0, offset R1, offset R2, offset R3, offset R4, offset R5, offset R6, offset R7, offset A, @DPTR addr11 A, @R0 A, @R1 A A, direct A, @R0 A, @R1
Opcodes
The following table lists the 8051 instructions by HEX code. Hex Bytes Mnemonic Code 0 1 NOP 1 2 AJMP 2 3 LJMP 3 1 RR 4 1 INC 5 2 INC 6 1 INC 7 1 INC 8 1 INC 9 1 INC 0A 1 INC 0B 1 INC 0C 1 INC 0D 1 INC 0E 1 INC 0F 1 INC 10 3 JBC 11 2 ACALL 12 3 LCALL 13 1 RRC 14 1 DEC 15 2 DEC 16 1 DEC 17 1 DEC 18 1 DEC 19 1 DEC 1A 1 DEC 1B 1 DEC 1C 1 DEC 1D 1 DEC 1E 1 DEC 1F 1 DEC 20 3 JB 21 2 AJMP 22 1 RET 23 1 RL 24 2 ADD 25 2 ADD 26 1 ADD 27 1 ADD 28 1 ADD 29 1 ADD 2A 1 ADD 2B 1 ADD 2C 1 ADD 2D 1 ADD 2E 1 ADD 2F 1 ADD 30 3 JNB Operands addr11 addr16 A A direct @R0 @R1 R0 R1 R2 R3 R4 R5 R6 R7 bit, offset addr11 addr16 A A direct @R0 @R1 R0 R1 R2 R3 R4 R5 R6 R7 bit, offset addr11 A A, #immed A, direct A, @R0 A, @R1 A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 bit, offset Hex Bytes Mnemonic Code 80 2 SJMP 81 2 AJMP 82 2 ANL 83 1 MOVC 84 1 DIV 85 3 MOV 86 2 MOV 87 2 MOV 88 2 MOV 89 2 MOV 8A 2 MOV 8B 2 MOV 8C 2 MOV 8D 2 MOV 8E 2 MOV 8F 2 MOV 90 3 MOV 91 2 ACALL 92 2 MOV 93 1 MOVC 94 2 SUBB 95 2 SUBB 96 1 SUBB 97 1 SUBB 98 1 SUBB 99 1 SUBB 9A 1 SUBB 9B 1 SUBB 9C 1 SUBB 9D 1 SUBB 9E 1 SUBB 9F 1 SUBB A0 2 ORL A1 2 AJMP A2 2 MOV A3 1 INC A4 1 MUL A5 reserved A6 2 MOV A7 2 MOV A8 2 MOV A9 2 MOV AA 2 MOV AB 2 MOV AC 2 MOV AD 2 MOV AE 2 MOV AF 2 MOV B0 2 ANL Operands offset addr11 C, bit A, @A+PC AB direct, direct direct, @R0 direct, @R1 direct, R0 direct, R1 direct, R2 direct, R3 direct, R4 direct, R5 direct, R6 direct, R7 DPTR, #immed addr11 bit, C A, @A+DPTR A, #immed A, direct A, @R0 A, @R1 A, R0 A, R1 A, R2 A, R3 A, R4 A, R5 A, R6 A, R7 C, /bit addr11 C, bit DPTR AB @R0, direct @R1, direct R0, direct R1, direct R2, direct R3, direct R4, direct R5, direct R6, direct R7, direct C, /bit
