1.导线序号图形符号讲明IEC03-01-01 03-01-02 03-01-03导线、导线组、电线、电缆、电路、传输通路〔如微波技术〕、线路、母线〔总线〕一般符号。
注：当用单线表示一组导线时，假设需示出导线数可加小短歪线或画一条短歪线加数字表示。
例如：三根导线例如：三根导线更多情况可按以下方法表示：在横线上面标出：电流种类、配电系数、频率和电压等；在横线下面标出：电路的导线数乘以每根导线的截面积，假设导线的截面不同时，应用加号将其分开。
导线材料可用其化学元素符号表示。
=03-01-04 03-01-05例如：直流电路，110V，两根铝导线，导线截面积为120mm2例如：三相交流电路，50HZ，380V，三根导线截面积均为120mm2，中性线截面积为50mm2=03-01-06柔软导线= 03-01-07屏蔽导线。
注：同03-01-09= 03-01-08绞合导线〔示出二股〕。
注：同03-01-09=03-01-0903-01-10电缆中的导线〔示出三股〕注：假设几根导线组成一根电缆，〔或绞合在一起或在一个屏蔽内〕但在图上代表他们的线条彼此又不接近，可用下面的方法表示。
=03-01-11例如：五根导线中箭头所指的两根导线在一根电缆中。
=03-01-12 03-01-13同轴对，同轴电缆注：假设只局部是同轴结构，切线仅画在同轴的这一边。
例如：同轴对连接到端子=03-01-14屏蔽同轴电缆，屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊尽缘的导线或电缆=2端子与导线的连接序号图形符号讲明IEC 03-02-01导线的连接= 03-02-02端子。
注：必要时圆圈可画成圆黑点= 03-02-03端子板〔示出带线端标记的端子板〕= 03-02-0403-02-05导线的连接=03-02-06 03-02-07 03-02-08 03-02-09导线的多线连接例如：导线的交叉连接〔点〕单线表示法例如：导线的交叉连接〔点〕多线表示法=03-02-10可拆卸的端子= 03-02-11导线或电缆的分支和合并=03-02-12 03-02-13 03-02-14导线的不连接〔跨越〕例如：单线表示法例如：多线表示法=03-02-15导线直截了当连接导线接头=03-02-16 03-02-17一组相似连接件的公共连接注：相似连接件的总数注在公共连接符号四周例如：复接的单行行程选择器〔表示10个触点〕=03-02-18 03-02-19导线的交换〔换位〕相序的变更或极性的反向〔示出用单线表示N根导线〕例如：示出相序的变更=03-02-20 03-02-21多相系统的中性点〔示出用单线表示〕例如：每相两端引出，示出外部中性点的三相同步发电机。

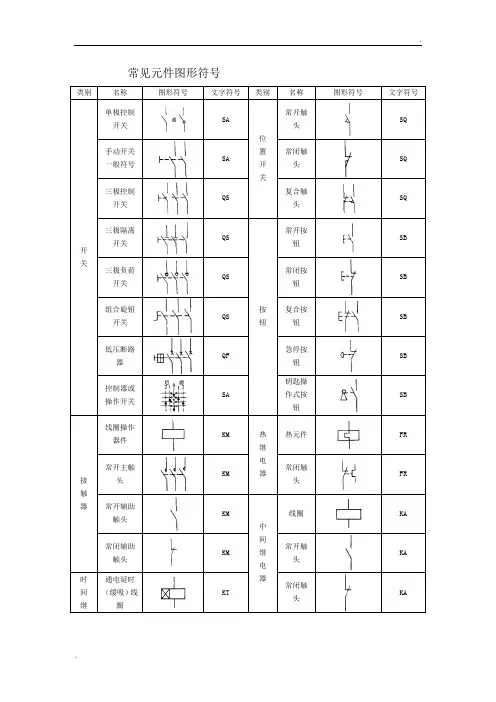

常见电气元件图形符号,文字符号一览表
附录一常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯）HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L1.温度控制器JR2.电压互感器YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压RD5.合闸按钮HA6.跳闸按钮TA7.开关柜的电压母线a相YMa8.避雷器 F9.温度继电器WJ10.低压断路器QF11.功率表W12.转换开关进线柜SV 电容柜SC13.自控仪ZKY14.功率因数表COS15.热继电器FR16.接触器KM17.绿色灯HG18.红色灯HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。
电气元件图形符号、文字符号
电气元件图形符号、文字符号————————————————————————————————作者：————————————————————————————————日期：常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电 器断电延时（缓放）线圈KT电 流 继 电 器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电 压 继 电 器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电 磁 操 作 器电磁铁的一般符号YA 常闭触头KV电磁吸盘YH 电动 机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机 M电磁阀YV 并励直流电动机M非电量控制的继电器速度继电器常开触头KS 串励直流电动机M压力继电器常开触头KP 熔断 器熔断器FU发 电 机发电机G变 压 器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯）HL互 感 器电压互感器TV照明灯EL 电流互感器TA接 插 器插头和插座X 插头XP 插座XS电抗器L序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ 10 功率继电器 KP GJ11 差动继电器 KD CJ 12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ 14 中间继电器 KC ZJ15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ 20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ 26 事故信号中间继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC或KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA 42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA 44 起动按扭 SBst QA45 自保持按扭 SBhs BA 46 停止按扭 SBss47 控制开关 SAC KK 48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK 50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK 52 手动同期转换开关 1SASC STK 53 自同期转换开关 SSA2 ZTK 54 自动开关 QA55 刀开关 QK或SN DK 56 熔断器 FU RD57 快速熔断器 FUhs RDS 58 闭锁开关 SAL BK59 信号灯 HL XD 60 光字牌 HL或HP GP61 警铃 HAB或HA JL 62 合闸接触器 KMC HC63 接触器 KM C 64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ 66 插座 XS67 插头 XP 68 端子排 XT69 测试端子 XE 70 连接片 XB LP71 蓄电池 GB XDC 72 压力变送器 BP YB73 温度变送器 BT WDB 74 电钟 PT75 电流表 PA 76 电压表 PV77 电度表 PJ 78 有功功率表 PPA79 无功功率表 PPR 80 同期表 S81 频率表 PF 82 电容器 C83 灭磁电阻 RFS或Rfd Rmc 84 分流器 RW85 热电阻 RT 86 电位器 RP87 电感（电抗）线圈 L 88 电流互感器 TA CT或LH 89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL 91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU。
电气控制电路图中电气元件的图形符号和文字符号
电铃
HZ
蜂鸣器
V 指示仪表
PV
电压表
PA
检流计
注： 本内容引自《电气控制与 S7-300PLC 工程应用技术》 机械工业出版社 主编：姜建芳
I<
KI
过电流继电器线圈
名称
图形符号 I>
文字符号 欠电流继电器线圈
说明
相应继电器 线圈符号
常开触点 常闭触点
线圈一般符号
延时释放继电器的线圈
延时吸合继电器的线圈
时间继电器
当操作器件被吸合时延时闭合的动合触点 KT
当操作器件被释放时延时断开的动合触点
当操作器件被吸合时延时断开的动断触点
当操作器件吸合时延时闭合，释放时延时断开的动合触点
瞬时闭合常开触点以及瞬时断开R
热继电器常闭触点
速度继电器
KS
速度继电器转子
名称
图形符号
文字符号
说明
n
速度继电器常开触点
n
速度继电器常闭触点
熔断器
FU
熔断器一般符号
断路器
QF
断路器
隔离开关
QS
隔离开关
普通刀开关 灯和信号装置
Q
普通刀开关
EL
照明灯一般符号
信号灯一般符号
表 电气控制电路中常用图形符号和文字符号
电气图形符号和文字符号
常见元件图形符号类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU。
电气原理图常用图形及文字符号识读20190628
文字符号：SB（JT）
用途：通常为常闭触点， 串联于控制回路，按下后 接点断开，松手不会自动 复位，要复位时需旋转蘑 菇头（或向外拉动）。
6、旋钮
名称：旋钮（选择开关） 图形符号：
文字符号： SA 用途：有多个档位，多组 触点，不同档位对应不同 的触点接通或断开。用于 控制电路的快速切换，实 现不同的控制功能。
二、控制器件
1、接触器
名称：接触器
图形符号：
文字符号： KM 用途：用弱电流控制强电 流，通过控制其线圈的得 电或失电实现远程操作主 触点频繁的接通或断开不 超过额定电流负载。
2、热继电器
名称：热继电器 图形符号：
文字符号：FR（FH）
用途：主要用于电动机的 过载保护，配合接触器使 用。
3、中间继电器
三、其它器件了解
时间 继电 器
接近 开关
电流 互感 器
电压 互感 器
电机 综合 保护 器
电力 仪表
电流表
电压表
频率表
多功能表
三、岸桥原理图中电气符号识读
器件编号 主触头
器件型号 带热保护断路器
无热保护断路器
三、岸桥原理图中电气符号识读
电压等级 互感器变比
电流互感器
变压器
器件编号 器件型号
电气原理图常用图形及 文字符号识读20190628
2020年4月19日星期日
一、配电器件
1、刀开关
名称：刀开关（隔离刀闸 ）
图形符号：
文字符号： QS 用途：使电源与负载可靠 隔离，有明显分断口。（ 严禁带负荷操作）
2、负荷开关
名称：负荷开关
图形符号：
文字符号： QL 用途：有一定的带负荷分 断能力，有明显的断口， 能使负载与电源可靠隔离 ；具有短路及过载保护功 能。
电气原理图常用图形及文字符号识读
文字符号：SB（JT）
用途：通常为常闭触点， 串联于控制回路，按下后 接点断开，松手不会自动 复位，要复位时需旋转蘑 菇头（或向外拉动）。
.
6、旋钮
.
名称：旋钮（选择开关） 图形符号：
文字符号： SA 用途：有多个档位，多组 触点，不同档位对应不同 的触点接通或断开。用于 控制电路的快速切换，实 现不同的控制功能。
名称：中间继电器 图形符号：
文字符号：KA
用途：中继继电器的触点 容量小，允许通过的电流 小，一般用于控制电路的 接点扩展。
.
4、按钮
名称：按钮 图形符号：
文字符号：SB（SBS）
用途：按下时接通或断开 控制回路，松开时复位。 常用的有红色、绿色、蓝 色、黑色等。
.
5、急停按钮
名称：急停按钮 图形符号：
7、行程开关
名称：行程开关（限位开 关） 图形符号：
文字符号： SQ 用途：有多个档位，多组 触点，不同档位对应不同 的触点接通或断开。用于 控制电路的快速切换，实 现不同的控制功能。
.
8、指示灯
.
名称：指示灯（信号灯） 图形符号：
文字符号： H（HG/HR/HB ） 用途：用于反馈设备的运 行状态。使用时应注意其 电压及交、直流。
电气原理图常见图形 及文字符号识读
配电器件及控制器件
.
一、配电器件
1、刀开关
.
名称：刀开关（隔离刀闸 ）
图形符号：
文字符号： QS 用途：使电源与负载可靠 隔离，有明显分断口。（ 严禁带负荷操作）
2、负荷开关
.
名称：负荷开关
图形符号：
文字符号： QL 用途：有一定的带负荷分 断能力，有明显的断口， 能使负载与电源可靠隔离 ；具有短路及过载保护功 能。
常用电气图形符号和文字符号
常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H断开OFF 话筒BM 闭合ON 扬声器BL 电阻器R 耳塞机 B电位器RP 继电器J、K热敏电阻器RT 电池电池组GB电容器 C 导线连接极性电容器 C 导线交叉连接可变电容器 C 导线不连接线圈L 开关K 半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T 三极管（PNP型）V 磁棒线圈L 熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
电力设备开关设常用电气图形符号和文字符号
电气设备对应编号及图形符号电压和电流的图形符号、文字符号如下表：L1 L2 L3 U V W 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相11PE保护线，保护接地12PEN保护和中性共用线电气常用符号图形如下图：名称符号图形1一般电阻R2可调电阻RA3滑变电阻RA4电池/电源5电容C6电感器，线圈绕组L7信号灯HL8熔断器HA9线圈KM表示接触器KA表示中间继电器10通电延时继电器KT 11断电延时继电器KT 12热继电器KH 13动断(常开)触点/开关14转换触点15延时闭合常开触点16延时关闭常开触点17延时闭合常闭触点18延时闭合常闭触点19延时断开常开触点20延时断开常开触点21延时断开常闭触点22延时断开常闭触点23接触器常开触点24接触器常闭触点25常开按钮SB 26常闭按钮SB 27电流表PA28电压表PV 29有功功率表PW 30无功功率表PR 31功率因数表PPF 32二极管D 33晶闸管SCR 34整流器U 35桥式整流器U 36逆变器UHA 37电笛HA 38电铃HA 39蜂鸣器40熔断式隔离开关QF 41隔离开关QS 42断路器43三极开关多线表示44三极开关单线表示45避雷器F 46电流互感器CT/TA 47电流互感器CT/TA48电压互感器PT/TV 49星、三角连接三相变压器50三相变压器星形-三角形连接51具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接52三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接深化学习巩固，常见原理图如下：一、电机正反转回路图。
（380V）1、L1 L2 L3分别为A相B相C相2、FU为保险3、KM为交流接触器4、QS为开关5、FR为热继电器6、M为交流电动机7、按下SB1电机正转，按下SB3停止电机，按下SB3电机反转。
常用电气图图形符号和文字符号1
回 路 标 号
常用电气图形符号和文字符号
名 称 图形符号 文字符号 名 称 图形符号 文字符号
整流桥
VD
压电晶体管
变容二极管
VD
电能表
电流表 闭 合 ON BL BL RP RT C C
电压表 断 开 OFF BM R B C GB L
扬声器
话 筒
蜂鸣器
电位 圈
极性电容器
可变电容器 导线不连接
导线交叉连接
半导体二极管
VD VD K V Gnd
晶闸管
发光二极管 VD
光电二极管
开
关
天
线
地
三极管（NPN 型） 接 地
三极管（PNP 型）
V
接机壳
插
座
变压器
T L
启辉器
磁棒线圈
稳压二极管 JFET 结型场 效应管 N 沟道
VD
日光灯
JFET 结型场效应 管 P 沟道
延时断开 瞬时闭合 动断触点
瞬时断开 延时闭合 动断触点
热继电器 热元件
FR
热继电器 常闭触点 三相断路 器 交流 三相刀开 关 可拆卸端 子 导线连接 点 拉拔开关
FR
熔断器
FU
QF
直流
DC
AC
刀开关
QS
QS
端子 端子板 旋转开关 转换开关
X XT
X X
QS
Q
接地
E
接机壳
E
三相鼠笼 异步电动 机 行程开关 常开触头 行程开关 复合触头
M 3∽
M
三相绕线 异步电动 机 行程开关 常闭触头 通电延时 时间继电 器线圈
M 3∽
M
常见电气元件图形符号文字符号一览表
附录一常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯）HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L。
常用电气图形符号和文字符号
常用电气图形符号和文字符号1范畴本标准规定了开关设备用电气图形符号和相应的文字符号。
本标准适用于高、低压开关设备电气图的绘制。
2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通那么GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通那么3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
3.3 一样符号用以表示一类产品和此类产品特点的一种通常专门简单的符号。
3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。
注：限定符号通常不能单独使用，但一样符号有时也可用作限定符号，如开关的一样符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。
3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。
3.6 项目在图上通常用一个图形符号表示的差不多件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。
3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
4 差不多要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于明白得的尺寸绘出，并尽量使符号互相之间的比例适当。
布置图形符号时，应使连接线之间的距离是模数〔2.5 mm〕的倍数，通常不小于5 mm。
4.1.2本标准中的图形符号可依照需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。
符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。
4.1.3本标准示出的图形符号方位不是强制的。
(完整版)常见电气元件图形符号文字符号一览表
附录一常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯）HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L。
常用电气图形符号和文字符号
常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H断开OFF 话筒BM闭合ON 扬声器BL电阻器R 耳塞机B电位器RP 继电器J、K热敏电阻器RT电池电池组GB电容器C 导线连接极性电容器C 导线交叉连接可变电容器C 导线不连接线圈L 开关K半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T三极管（PNP型）V 磁棒线圈L熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号1/8W，标称阻值为5.1kΩ，允许误差为±10%。
常用电气图形符号和文字符号
常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H 断开OFF 话筒BM 闭合ON 扬声器BL 电阻器R 耳塞机 B 电位器RP 继电器J 、K热敏电阻器RT 电池电池组GB电容器 C 导线连接极性电容器 C 导线交叉连接可变电容器 C 导线不连接线圈L 开关K 半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T 三极管（PNP型）V 磁棒线圈L 熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法(1)精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器W X D3第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器） 2．电阻器的主要技术指标 (1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
n(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
