杠杆百分表和千分表使用方法 (2)
百分表使用方法
百分表使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0级、1级、2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求,选用合适的百分表或千分表的精度等级和测量范围.使用百分表和千分表时，必须注意以下几点；1、使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时,测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2、使用百分表或千分表时,必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳,免使测量结果不准确或摔坏百分表。
用夹持百分表的套筒来固定百分表时，夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。
图1 安装在专用夹持架上的百分表3、用百分表或千分表测量零件时,测量杆必须垂直于被测量表面。
图2所示。
即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。
图2 百分表安装方法4、测量时，不要使测量杆的行程超过它的测量范围;不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击,亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。
因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
5、用百分表校正或测量零件时，如图3所示。
应当使测量杆有一定的初始测力。
即在测量头与零件表面接触时,测量杆应有0。
3～1mm的压缩量（千分表可小一点，有0.1mm即可）,使指针转过半圈左右，然后转动表圈,使表盘的零位刻线对准指针。
轻轻地拉动手提测量杆的圆头,拉起和放松几次,检查指针所指的零位有无改变。
当指针的零位稳定后，再开始测量或校正零件的工作。
如果是校正零件，此时开始改变零件的相对位置,读出指针的偏摆值,就是零件安装的偏差数值.图3 百分表尺寸校正与检验方法6、检查工件平整度或平行度时，如图4所示.将工件放在平台上,使测量头与工件表面接触,调整指针使摆动，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时,说明了工件偏高，反时针摆动，则说明了工件偏低了。
千分表的使用方法完整
千分表的使用方法(可以直接使用，可编辑实用优秀文档，欢迎下载）百分表和千分表的使用方法一百分表的结构百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。
它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。
车间里经常使用的是百分表，因此，本节主要是介绍百分表。
百分表的外形如图5-1所示。
8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。
当指针转一圈时，小指针即转动一小格，转数指示盘5的刻度值为1mm。
用手转动表圈4时，表盘3也跟着转动，可使指针对准任一刻线。
测量杆8是沿着套筒7上下移动的，套筒8可作为安装百分表用。
9是测量头，2是手提测量杆用的圆头。
图5-2是百分表内部机构的示意图。
带有齿条的测量杆1的直线移动，通过齿轮传动(Z1 、Z2 、Z3)，转变为指针2的回转运动。
齿轮Z4和弹簧3使齿轮传动的间隙图5-1 百分表始终在一个方向，起着稳定指针位置的作用。
弹簧4是控制百分表的测量压力的。
百分表内的齿轮传动机构，使测量杆直线移动1mm时，指针正好回转一圈。
由于百分表和千分表的测量杆是作直线移动的，可用来测量长度尺寸，所以它们也是长度测量工具。
目前，国产百分表的测量范围(即测量杆的最大移动量)，有0～3mm；0～5mm；0～10mm的三种。
读数值为0,001mm的千分表，测量范围为0～1mm。
图5-2 百分表的内部结构二百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。
使用百分表和千分表时，必须注意以下几点；1 使用前，应检查测量杆活动的灵活性。
杠杆百分表和千分表使用方法[1]
![杠杆百分表和千分表使用方法[1]](https://img.taocdn.com/s3/m/26853433854769eae009581b6bd97f192279bfc4.png)

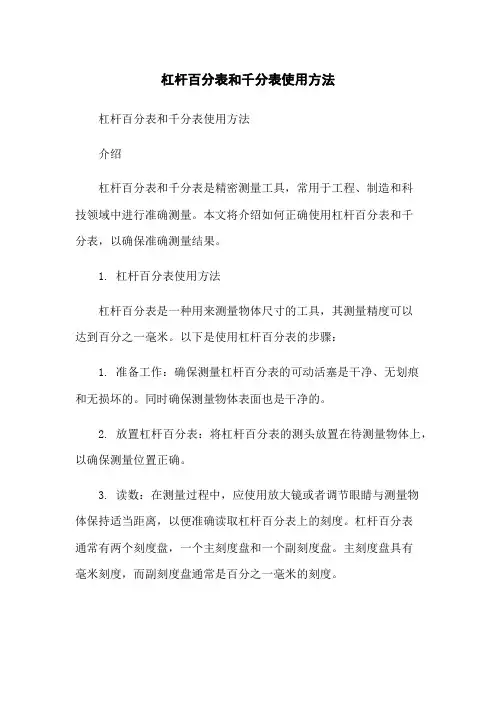

杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法介绍杠杆百分表和千分表是精密测量工具，常用于工程、制造和科技领域中进行准确测量。
本文将介绍如何正确使用杠杆百分表和千分表，以确保准确测量结果。
1. 杠杆百分表使用方法杠杆百分表是一种用来测量物体尺寸的工具，其测量精度可以达到百分之一毫米。
以下是使用杠杆百分表的步骤：1. 准备工作：确保测量杠杆百分表的可动活塞是干净、无划痕和无损坏的。
同时确保测量物体表面也是干净的。
2. 放置杠杆百分表：将杠杆百分表的测头放置在待测量物体上，以确保测量位置正确。
3. 读数：在测量过程中，应使用放大镜或者调节眼睛与测量物体保持适当距离，以便准确读取杠杆百分表上的刻度。
杠杆百分表通常有两个刻度盘，一个主刻度盘和一个副刻度盘。
主刻度盘具有毫米刻度，而副刻度盘通常是百分之一毫米的刻度。
4. 定位：使用杠杆百分表的测量臂来紧密夹住测量物体。
确保尺寸的一端位于测量平板上的参考零点位置，然后将另一端与测量物体的另一侧轻轻接触。
5. 读取测量结果：通过读取主刻度盘上与刻度线对齐的数值来获得测量结果的整数部分，然后通过观察副刻度盘上的指示来确定小数部分。
将两个部分合并，以获得完整的测量尺寸。
2. 千分表使用方法千分表是一种用来测量小尺寸物体尺寸的工具，其测量精度可以达到千分之一毫米。
以下是使用千分表的步骤：1. 准备工作：确保测量千分表的可动活塞是干净、无划痕和无损坏的。
同时确保测量物体表面也是干净的。
2. 放置千分表：将千分表的测头放置在待测量物体上，以确保测量位置正确。
3. 读数：在测量过程中，应使用放大镜或者调节眼睛与测量物体保持适当距离，以便准确读取千分表上的刻度。
千分表通常有两个刻度盘，一个主刻度盘和一个副刻度盘。
主刻度盘具有毫米刻度，而副刻度盘通常是千分之一毫米的刻度。
4. 定位：使用千分表的可动活塞来紧密夹住测量物体。
确保尺寸的一端位于千分表的参考零点位置，然后将另一端与测量物体的另一侧轻轻接触。
杠杆百分表和千分表使用方法
杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1.引言1.1\t介绍杠杆百分表和千分表的作用和用途1.2\t说明本文档的目的和结构2.杠杆百分表的使用方法2.1\t查看杠杆百分表的刻度和测量范围2.2\t如何正确使用杠杆百分表2.2.1\t将杠杆百分表正确放置在测量目标上 2.2.2\t调整刻度轮，使刻度线与测量目标对齐 2.2.3\t读取杠杆百分表上的测量结果2.3\t杠杆百分表的注意事项2.3.1\t避免过度扭曲杠杆2.3.2\t保持杠杆百分表的清洁和精确性2.3.3\t防止杠杆百分表的损坏3.千分表的使用方法3.1\t千分表的结构和工作原理3.2\t如何正确使用千分表3.2.1\t将千分表置于测量目标上，并调整刻度轮至最小刻度3.2.2\t旋转刻度盘，使测量指针对齐目标3.2.3\t读取千分表上的测量结果3.3\t千分表的注意事项3.3.1\t避免千分表的过度扭曲和不当使用3.3.2\t保持千分表干净和精确3.3.3\t存储千分表时需注意防震和防潮4.附件4.1\t杠杆百分表的示意图4.2\t千分表的示意图5.法律名词及注释5.1\t杠杆百分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过杠杆原理和百分表测量原理实现精确的测量结果。
5.2\t千分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过精细的螺旋机构和千分表测量原理实现更高精确度的测量结果。
6.本文所涉及的法律名词及注释6.1\t杠杆原理：物体在杠杆上平衡的原理，用于测量工具的测量精度。
6.2\t百分表测量原理：利用刻度轮和刻度盘测量物体尺寸，通过百分表的指针读数得出测量结果。
6.3\t精确度：测量工具的测量结果所具备的准确性和精确程度。
6.4\t螺旋机构：千分表中的一种结构，通过螺旋装置实现更高精确度的测量结果。
通用计量器具的使用方法(游标卡尺-千分尺-指示表)
√
测力装置，不可直接
旋转微分筒。
×
（六）千分尺使用注意事项
非数显的千分尺，读数需注意，刻度要从正面读取。 （如图：数字10和40看上去同样大小的方向读取）
× √
×
（六）千分尺使用注意事项
6.使用前后均需将测量面擦拭干净，不使用时两个侧面 之间松开0.1mm，并尽可能放入包装盒中。
DMS使用的特殊千分尺的说明
如图所示：
读套筒上侧刻度为3，下刻度在3之后，也就 是说3+0.5=3.5,然后读套管刻度与25对齐， 就是25×0.01=0.25, 全部加起来就 是3.75。
（四）千分尺的有效位数和精度
数显式千分尺的分辨率为:0.001mm 数显式千分尺的精度为：
测量范围 0-25mm 25-50mm 50-75mm 75-100mm 100-125mm 125-150mm 150-175mm 175-200mm 200-225mm
×
（六）千分尺使用注意事项
2.不能反方向旋转。
×
（六）千分尺使用注意事项
√
×
3.温度对千分尺的测量
数据影响较大，要使千
分尺和被测物充分适应
室温。
长度100mm的铁棒， 温度变化10℃会发生 约0.012mm的变化。
使用温度应保持在： 20±5℃。
（六）千分尺使用注意事项
4.测量时必须要使用
3.底座应夹住千分尺的隔热装 置。
（二）使用方法
D.将被测件放到两测砧 之间，调节微分筒， 当测砧快接触到被测 件时，旋转测力装置， 测砧与被测物体充分 接触时，转动三圈。
注意.测量时，需用左手握住隔热装置来稳定千分尺，不可握住其他部 位，防止千分尺受热影响读数的准确性。
指示类杠杆表、千分表的使用
01
液体，不使冷却液、用外，测杆上不涂任何油脂，以免粘结。
02
指示表时，要解除其所有负荷，让测量杆处于自由状态。
四.维护与保养
量具的标准管理
图A编号为:管理编号. 图B标签为:黄色检定合格标签.
A
B
新购入量具都要编号管理\登记,权威部门做校准检定，每1年（12个月）做一次检定，形成周期性检定，合格由检定部门发放检定合格证及合格标签，测量室人员负责将检定结果登入台帐并编号管理，将标签粘贴在尺上，未粘贴合格黄标签或未编号的尺禁止使用，应上报班组长，由检测室人员处理。
杠杆表与千分表的不同之处 杠杆表没有测杆，它的测头可以旋转180度测量， 常用的杠杆表千分表最小值有0.002mm，0.001mm，它的量程再0~0.14mm。
检查稳定性：轻轻拨动几次测头，松开后指针均应回到原位。
检查相互作用：轻轻移动测杆，测杆移动要灵活，指针与表盘应无摩擦，表盘无晃动，测杆、指针无卡阻或跳动。
3.测量前调零位。比较测量用对比物（量块）做零位基准。 调试时，先使测头与指定基准面接触，压测头使大指针旋转大于两圈，使小指针指示的范围在2~4之间，转动刻度盘使0线与大指针对齐，然后把表固定在特制的台具上，反复2-3次检查大指针是否仍与0线对齐，然后用验棒（量块）测量，测量结果与验棒（量块）数值作比较，如不以致则重调
4.测量时，按照作业标准要求找出工件支撑点，测量位置，用手轻轻将工件放入测头下测量，不可把工件强行推入测头下。工件转动方向保持一致。 支撑点位置 测量位置
不要使测量杆突然撞落到工件上，也不可强烈震动、敲打指示表。
测量时注意表的测量范围，不要使测头位移超出量程，以免过度伸长弹簧或游丝，损坏指示表。
温度的要求：指针类量具的存放温度应在0°C~40°C的室温内。
杠杆百分表和千分表使用方法
杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1. 介绍杠杆百分表和千分表是工程测量中常见的精密测量工具，用于测量物体的长度、厚度和间距等。
本文将介绍如何正确使用杠杆百分表和千分表进行测量，并提供一些操作技巧和注意事项。
2. 杠杆百分表的使用方法杠杆百分表是一种基于杠杆原理的测量工具，由两个测量脚和一个可移动杠杆组成。
以下是杠杆百分表的使用方法：1. 将杠杆百分表的脚放置在待测长度的两端，确保脚与被测物体接触紧密。
2. 轻轻旋转杠杆，使其移动至脚与被测物体之间，并使脚与物体之间产生一定的夹持力。
3. 通过读取杠杆上的刻度，确定被测物体的长度。
杠杆刻度通常包括毫米和厘米。
使用杠杆百分表时需要注意以下几点：- 在测量之前，应检查杠杆百分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。
- 测量时应保持轻柔且稳定的操作力，避免给被测物体造成额外的压力。
- 进行多次测量，并取平均值以提高测量的准确性。
- 避免使用杠杆百分表测量弹性较大的材料，以免引起测量误差。
3. 千分表的使用方法千分表是一种非常精密的测量工具，用于测量极小距离，通常精度可达到千分之一毫米。
以下是千分表的使用方法：1. 将千分表的测量脚放置在待测长度的两端，确保脚与被测物体接触紧密。
2. 轻轻旋转千分表的测量轮，使其与被测物体之间产生一定的夹持力。
需要注意的是，测量轮的旋转方向应与脚的移动方向一致。
3. 通过读取千分表上的刻度，确定被测物体的长度。
千分表通常包括毫米、厘米和千分之一毫米的刻度。
在使用千分表时应注意以下几点：- 在测量之前，应检查千分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。
- 操作时应保持千分表稳定，避免产生额外的震动和振动。
- 进行多次测量，并取平均值以提高测量的精度。
- 避免使用千分表对硬度较大的材料进行测量，以免损坏测量脚和刻度系统。
4. 总结杠杆百分表和千分表是工程测量中常用的精密测量工具，能够提供较高的测量准确度。
千分表与百分表的操作方法
---专业提供 SPC 数据分析软件等机械测量解决方案
数据采集仪连接百分表或千分表进行测量的好处： 1、机械加工的现场检测； 提高跳动测试的准确度； 提高跳动检测效率； 对加工设备状态进行预警报警； 2、自动数据采集，实现无纸化； 3、提高数据的准确性，更加实时；
4、实现品质数据的实时、远程监控； 5、不占用生产现场空间； 6、比 PC 更易于维护； 8、实现无线传输； 10、解决现场数据记录问题； 7、方便移动，实现移动数据采集； 9、小量具仪器配套；
---专业提供 SPC 数据分析软件等机械测量解决方案 图 5-12 杠杆千分表测杆轴线位置引起的测量误差
2、杠杆百分表体积较小，适合于零件上孔的轴心线与底平面的平行度的检查， 如图 5-13 所示。将工件底平面放在平台上，使测量头与 A 端孔表面接触，左 右慢慢移动表座，找出工件孔径最底点，调整指针至零位，将表座慢慢向 B 端推进。也可以工件转换方向，再使测量头与 B 端孔表面接触，A、B 两端指 针最底点和最高点在全程上读数的最大差值，就是全部长度上的平行度误差。
---专业提供 SPC 数据分析软件等机械测量解决方案
千分表与百分表的操作方法
---专业提供 SPC 数据分析软件等机械测量解决方案
一、 杠杆百分表
杠杆千分表的分度值为 0.002mm，其原理如图 5-11 所示，当测量杆 1 向左 摆动时， 拨杆 2 推动扇形齿轮 3 上的圆柱销 C 使扇形齿轮绕轴 B 逆时针转动，此 时圆柱销 D 与拨杆 2 脱开。 当测量杆 1 向右摆动时，拨杆 2 推动扇形齿轮上的圆 柱销 D 也使扇形齿轮绕轴 B 逆时针转动，此时圆柱销 C 与拨杆 2 脱开。这样，无 论测量杆 1 向左或向右摆动， 扇形齿轮 3 总是逆时针方向转动。扇形齿轮 3 再带 动小齿轮 4 以及同轴的端面齿轮 5，经小齿轮 6，由指针 7 在刻度盘上指示出数 值。
百分表和千分表的使用方法
百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0级、1级、2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。
使用百分表和千分表时，必须注意以下几点；1、使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳，免使测量结果不准确或摔坏百分表。
用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。
图1 安装在专用夹持架上的百分表3、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。
图2所示。
即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。
图2 百分表安装方法4、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。
因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
5、用百分表校正或测量零件时，如图3所示。
应当使测量杆有一定的初始测力。
即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量（千分表可小一点，有0.1mm即可），使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。
轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。
当指针的零位稳定后，再开始测量或校正零件的工作。
如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。
各种测量工具的使用方法及注意事项
各种测量工具的使用方法及注意事项一、百分表、千分表1、百分表应固定在可靠的表架上，根据测量需要，可选择带平台的表架或万能表架。
2、百分表应牢固地装夹在表架夹具上，但夹紧力不宜过大，以免使装夹套筒变形卡住测杆，应检查测杆移动是否灵活。
夹紧后不可再转动百分表。
3、测量前须检查百分表夹牢又不影响其灵敏度，为此可检查其重复性，即多次提拉百分表测杆略高于工件高度，放下测杆使之与工件接触，在重复性较好的情况下，才可以进行测量。
4、在测量时，应轻轻提起测杆，将工件移至测头下面，缓慢下降测头，使之与工件接触。
不准把工件强迫推入至测头下，也不准急骤下降测头，以免产生瞬时冲击测力，给测量带来误差。
在测头与工件表面接触时，测杆应有0.3~1毫米的压缩量，以保持一定的起始测量力。
5、测杆与被测工件必须垂直，否则将产生较大的测量误差。
6、测量圆柱形工件时，测杆轴线应与圆柱形工件直径方向一致。
7、根据工件的不同，应选择合适形状的测头进行测量。
如可用平测头测量球形的工件，可用球面测头测量圆柱形或平表面工件，可用小测头或曲率很小的球面测头量测凹面或形状复杂的表面。
测量薄工件时须在正反方向上各测量一次，取最小值，以免由于工件弯曲，不能正确反映其尺寸。
8、测量杆上不要加油，以免油污进入表内，影响表的传动机构和测杆移动的灵活性。
二、内径百分表和内径千分表1、在测量前须根据被测工件的尺寸，选用相应尺寸的测头，调整内径千分表零位。
使用后也要对零位，以便观察内径千分表变化情况。
2、在调整及测量工作中，内径百分表的测头应与环规及被测孔径垂直，即在径向找最大值，在轴向找其最小值。
测量槽宽时，在径向及轴向找其最小值。
具有定心器的内径百分表在测量量内孔时，只要将仪器按孔的轴线方向来回摆动，其最小值即为孔的直径。
3、内径千分表读数值的精度比内径百分表高，更应注意使用不当带来的影响。
4、测量杆外面是套管，套管外还有塑料管，手只能捏在塑料管上，不要将人体的热传到内径千分表测量杆上。
杠杆百分表和千分表使用方法
杠杆百分表和千分表使用方法杠杆百分表使用方法1.引言杠杆百分表，也称为游标卡尺，是一种用于精确测量线性尺寸的工具。
它由主尺和游标尺组成，可以测量小于主尺最小分度值的尺寸。
本章将介绍杠杆百分表的使用方法。
2.准备工作a.检查杠杆百分表的整体状况，确保无任何损坏或松动的部件。
b.清洁测量面并确保其平整，避免在使用中引入误差。
c.使用调整螺旋确保游标的位置正确，并使游标尺能够闭合。
3.测量步骤a.将要测量的物体放置在杠杆百分表的测量面之间，确保物体与测量面平行。
b.轻轻旋转调整螺旋，使游标尺与物体接触。
c.在游标尺上读取与主尺上对应分度线对齐的数值，即为测量结果。
4.注意事项a.在测量之前，确保杠杆百分表的测量面和物体表面都清洁，以避免误差。
b.使用过程中，要保持手持稳定，避免震动或移动，以获得准确的测量结果。
c.当读取测量结果时，要注意游标尺与主尺的对齐情况，以避免误读。
千分表使用方法1.引言千分表，也称为螺旋测微器，是一种用于高精度测量小尺寸的工具。
它通过螺旋机构实现测量，并具有较高的精度和灵敏度。
本章将介绍千分表的使用方法。
2.准备工作a.检查千分表的整体状况，确保各个部件无损坏或松动。
b.清洁测量面并确保其平整，避免在使用中引入误差。
c.确保千分表的刻度板清晰可读，并调整零位。
3.测量步骤a.将要测量的物体放置在千分表的测量面之间，确保物体与测量面平行。
b.缓慢旋转千分表的螺旋旋钮，使螺旋测微器和物体接触。
c.在刻度板上读取与零位对齐的数值，即为测量结果。
4.注意事项a.在测量之前，确保千分表的测量面和物体表面都清洁，以避免误差。
b.使用过程中，要保持手持稳定，避免震动或移动，以获得准确的测量结果。
c.当读取测量结果时，要注意刻度板上的数值和螺旋旋钮的位置，以避免误读。
本文档涉及附件：附件1：杠杆百分表实物照片附件2：千分表实物照片本文所涉及的法律名词及注释：1.杠杆百分表：一种用于测量线性尺寸的工具，由主尺和游标尺组成。
百分表、内径量表使用说明
规格：18-35mm、35-50mm 、50-160mm等 精度：0.01mm 用途：检验孔径
内径量表的使用方法
检验量具是否OK？先重复3次轻轻推百分表的测 量头，看指针是否回归原位。看测量杆是否磨损。 把百分表插入量表直管轴孔中,压缩百分表， 小指针在0.5mm处固定表头。 选取并安装可换测头,紧固（装入测头的长度比 实际被测尺寸大0.2-0.3mm ）。 测量时手握隔热装置。 根据被测尺寸调整零位。
三、百分表/千分表
百分表/千分表
百分表与千分表的种类: 指针式百分表/千分表及杠杆式百分表/千分表 百分表与千分表的区别： 百分表的精度为0.01mm 、千分表的精度为0.001mm
指针式百分表
指针式千分表
指针式百分表/千分表结构
表盘刻度原理
测量与读数方法
测量与读数方法
测量与读数方法
指针式百分表/千分表使用方法
简介
由一组具有不同厚度级差的薄钢片组成的量 规（见图）。塞尺用于测量间隙尺寸。在检验被 测尺寸是否合格时，可以用通止法判断，也可由 检验者根据塞尺与被测表面配合的松紧程度来判 断。塞尺一般用不锈钢制造，最薄的为0.02毫米， 最厚的为3毫米。自0.02～0.1毫米间，各钢片厚 度级差为0.01毫米；自0.1～1毫米间，各钢片的 厚度级差一般为0.05毫米；自1毫米以上，钢片 的厚度级差为1毫米。除了公制以外，也有英制过程中剧烈弯折塞尺， 或用较大的力硬将塞尺插入被检测间隙， 否则将损坏塞尺的测量表面或零件表面的 精度。 (2)使用完后，应将塞尺擦拭干净，并 涂上一薄层工业凡士林，然后将塞尺折回 夹框内，以防锈蚀、弯曲、变形而损坏。 (3)存放时，不能将塞尺放在重物下， 以免损坏塞尺。
百分表、千分表使用要点
百分表、千分表使用要点一、百分表和千分表1、百分表应固定在可靠的表架上，根据测量需要，可选择带平台的表架或万能表架。
2、百分表应牢固地装夹在表架夹具上，但夹紧力适宜，不宜过大，以免使装夹套筒变形卡住测杆，应检查测杆移动是否灵活。
夹紧后不可再转动百分表。
3、测量前须检查百分表夹牢又不影响其灵敏度，为此可检查其重复性，即多次提拉百分表测杆略高于工件高度，放下测杆使之与工件接触，在重复性较好的情况下，才可以进行测量。
4、在测量时，应轻轻提起测杆，将工件移至测头下面，缓慢下降测头，使之与工件接触。
不准把工件强迫推入至测头下，也不准急骤下降测头，以免产生瞬时冲击测力，给测量带来误差。
在测头与工件表面接触时，测杆应有0.3～1毫米的压缩量，以保持一定的起始测量力。
5、测杆与被测工件必须垂直，否则将产生较大的测量误差。
6、测量圆柱形工件时，测杆轴线应与圆柱形工件直径方向一致。
7、根据工件的不同，应选择合适形状的测头进行测量。
如可用平测头测量球形的工件，可用球面测头测量圆柱形或平表面工件，可用小测头或曲率很小的球面测头量测凹面或形状复杂的表面。
测量薄工件时须在正反方向上各测量一次，取最小值，以免由于工件弯曲，不能正确反映其尺寸。
8、测量杆上不要加油，以免油污进入表内，影响表的传动机构和测杆移动的灵活性。
二、内径百分表和内径千分表1、在测量前须根据被测工件的尺寸，选用相应尺寸的测头，调整内径千分表零位。
使用后也要对零位，以便观察内径千分表变化情况。
2、在调整及测量工作中，内径百分表的测头应与环规及被测孔径垂直，即在径向找最大值，在轴向找其最小值。
测量槽宽时，在径向及轴向找其最小值。
具有定心器的内径百分表在测量内孔时，只要将仪器按孔的轴线方向来回摆动，其最小值即为孔的直径。
3、内径千分表读数值的精度比内径百分表高，更应注意使用不当带来的影响。
4、测量杆外面是套管，套管外还有塑料管，手只能捏在塑料管上，不要将人体的热传到内径千分表测量杆上。
千分表的使用说明
要求分公司按此说明组织训练！ ——蔚飞千分表的使用说明目前，我公司下发的千分表包括两种形式，一种为压杆式千分表，通常直接称其为千分表；另一种为杠杆式千分表。
由于上述两种千分表的结构和工作原理差异，使得二者在使用方法上稍有差别。
下面将重点介绍千分表的使用方法和注意事项。
1 千分表的结构及特点1.1 千分表的结构千分表的结构如图1-1所示。
1——主指针；2——转数指示盘；3——防尘帽；4——表盘；5——转数指针；6——表圈；7——套筒；8——量杆；9——测头； 1.2 千分表的特点千分表的分度值为，因其比百分表的放大比更大，分度值更小，测量的精确度更高，适用于较高精度要求的测量。
其测量范围为0～1mm 。
千分表受到震动后测量杆不容易恢复到原始位置，可能会影响到检测数据的真实性，因此在震动较小的情况下使用较好。
图1-1 千分表 2 千分表的使用方法该部分包括千分表使用前的准备工作、表的装卡、测量、读数四个部分的内容。
2.1 使用前的准备工作千分表使用前必须做好以下准备工作，若有任何一条不能满足条件，都应该及时修正或更换测量工具！1）检验千分表的灵敏程度左手托住表的后部，表盘向前用眼观看，右手拇指轻推表的测头，试验量杆移动是否灵活。
2）检验千分表的准确程度 该步骤包括三个步骤：检查表的稳定性 反复几次提落防尘帽，使表针读数稳定；校对零位 旋转千分表的表圈（如图1-1所示），使表盘的“0”位对准主指针； 1 2 3 47 8 965检验表的准确程度用手指反复轻推表的测头，检查指针是否能回到“0”位。
若不能回到“0”位，表明千分表有质量问题，应更换测量工具。
3）检查测头的可靠性左手握住表体，用右手转动测头，检查测头与量杆的联接部位是否松动。
若有松动，应立即拧紧，以防测量过程中测头脱出！4）检查表架各部分的功能该步骤包括两个内容：检查表架上的两个联接螺母是否能够拧紧；检查磁力表座上的锁紧开关工作是否正常、可靠将锁紧开关打到“ON”档，检查表架位置是否固定；将锁紧开关打到“OFF”档，检查表架位置是否可以挪动。
千分表的使用方法图解
千分表的使用方法图解千分表跟百分表一样，都是属于长度测量工具，不过它的精度要比百分表高，精度可达到0.001mm，目前千分表已经被广泛应用于测量工件的几何形状误差及位置误差等。
一、千分表概述千分表是通过齿轮或杠杆将一般的直线位移（直线运动）转换成指针的旋转运动，然后在刻度盘上进行读数的长度测量仪器。
二、千分表的结构千分表的结构如下：1——主指针；2——转数指示盘；3——防尘帽；4——表盘；5——转数指针；6——表圈；7——套筒；8——量杆；9——测头；三、千分表的种类1、表盘千分表1）刻度为0.01mm的千分表测量轴移动1mm相当于长轴转动一圈，测量范围有5mm、10mm不等。
2）刻度为0.001mm的千分表测量轴移动0.2mm相当于长轴转动一圈，测量范围有1mm、2mm、5mm不等。
2、杠杆式千分表杠杆式千分表中，一般有按照0.01mm分度，测量范围为0.5mm、0.8mm的千分表以及按照0.002mm分度，测量范围为0.2mm、0.28mm的千分表。
3、电子数显千分表。
4、数显测厚千分表。
5、数显内径千分表。
四、正确使用千分表的方法1、将表固定在表座或表架上，稳定可靠。
装夹指示表时，夹紧力不能过大，以免套筒变形卡住测杆。
2、调整表的测杆轴线垂直于被测平面，对圆柱形工件，测杆的轴线要垂直于工件的轴线，否则会产生很大的误差并损坏指示表。
3、测量前调零位。
绝对测量用平板做零位基准，比较测量用对比物（量块）做零位基准。
调零位时，先使测头与基准面接触，压测头使大指针旋转大于一圈，转动刻度盘使0线与大指针对齐，然后把测杆上端提起1-2mm再放手使其落下，反复2-3次后检查指针是否仍与0线对齐，如不齐则重调。
4、测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件强行推入测头下。
显著凹凸的工件不用指示表测量。
5、不要使测量杆突然撞落到工件上，也不可强烈震动、敲打指示表。
6、测量时注意表的测量范围，不要使测头位移超出量程，以免过度伸长弹簧，损坏指示表。
杠杆百分表和千分表使用方法
杠杆百分表和千分表使用方法笨小狼收集杠杆百分表杠杆百分表又被称为杠杆表或靠表，是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构,将尺寸变化为指针角位移,并指示出长度尺寸数值的计量器具.用于测量工件几何形状误差和相互位置正确性，并可用比较法测量长度。
杠杆百分表目前有正面式、侧面式及端面式几种类型.杠杆百分表的分度值为0.01mm,测量范围不大于1mm.它的表盘是对称刻度的.杠杆百分表可用于测量形位误差,也可用于比较测量的方法测量实际尺寸,还可以测量小孔、凹槽、孔距、坐标尺寸等.在使用时应注意使测量运动方向与测头中心线垂直，以免产生测量误差。
对此表的易磨损件，如齿轮、测头、指针、刻度盘、透明盘等均可按用户修理需要供应。
体积小、精度高，适应于一般百分表难以测量的场所杠杆千分表同之，只是精度上的区别一、使用注意事项1、千分表应固定在可靠的表架上，测量前必须检查千分表是否夹牢，并多次提拉千分表测量杆与工件接触，观察其重复指示值是否相同。
2、测量时，不准用工件撞击测头，以免影响测量精度或撞坏千分表。
为保持一定的起始测量力，测头与工件接触时，测量杆应有0.3～0.5mm的压缩量。
3、测量杆上不要加油，以免油污进入表内，影响千分表的灵敏度。
4、千分表测量杆与被测工件表面必须垂直，否则会产生误差。
5、杠杆千分表的测量杆轴线与被测工件表面的夹角愈小，误差就愈小。
如果由于测量需要，α角无法调小时（当α>15°），其测量结果应进行修正。
从图1可知，当平面上升距离为α时，杠杆千分表摆动的距离为b，也就是杠杆千分表的读数为b，因为b>α，所以指示读数增大。
具体修正计算式如下：α=bcosa例、用杠杆千分表测量工件时，测量杆轴线与工件表面夹角α为30°，测量读数为0.048mm，求正确测量值。
解α=bcosa=0.048×cos30°=0.048×0.866=0.0416（mm）图1 杠杆千分表测杆轴线位置引起的测量误差二、杠杆百分表体积较小，适合于零件上孔的轴心线与底平面的平行度的检查，如图2所示。
指示式量具(如百分、千分表类量具)
指示式量具指示式量具是以指针指示出测量结果的量具。
车间常用的指示式量具有：百分表、千分表、杠杆百分表和内径百分表等。
主要用于校正零件的安装位置，检验零件的形状精度和相互位置精度，以及测量零件的内径等。
一百分表的结构百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。
它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。
车间里经常使用的是百分表，因此，本节主要是介绍百分表。
百分表的外形如图5-1所示。
8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。
当指针转一圈时，小指针即转动一小格，转数指示盘5的刻度值为1mm。
用手转动表圈4时，表盘3也跟着转动，可使指针对准任一刻线。
测量杆8是沿着套筒7上下移动的，套筒8可作为安装百分表用。
9是测量头，2是手提测量杆用的圆头。
图5-2是百分表内部机构的示意图。
带有齿条的测量杆1的直线移动，通过齿轮传动(Z1 、Z2 、Z3)，转变为指针2的回转运动。
齿轮Z4和弹簧3使齿轮传动的间隙图5-1 百分表始终在一个方向，起着稳定指针位置的作用。
弹簧4是控制百分表的测量压力的。
百分表内的齿轮传动机构，使测量杆直线移动1mm时，指针正好回转一圈。
由于百分表和千分表的测量杆是作直线移动的，可用来测量长度尺寸，所以它们也是长度测量工具。
目前，国产百分表的测量范围(即测量杆的最大移动量)，有0～3mm；0～5mm；0～10mm的三种。
读数值为0,001mm的千分表，测量范围为0～1mm。
图5-2 百分表的内部结构二百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。
32-杠杆百分表、千分表内校作业指导书
Hale Waihona Puke 版本生效日期 页 码
为保证杠杆百分表、千分表的准确度，确保百分表、千分表的校验的文件可依性
40.000、1.000、1.050、1.100 40.000、1.000、1.050、1.100 40.000、1.000、1.050、1.100
4.2.2 将大理石平台及各量块用无尘布擦干净，将40的标准块规置于大理石平台上，再将1.05量块 放在40的标准块上用百分表（千分表）归零，然后移走1.05的量块分别将1.000和1.100的量块 放在40的量块上用百分表（千分表）测量，1.000和1.100测得的值与实际值的偏差即为误差值 4.2.3 在4.2.2的重复归零过程中重复测量4次，最大值与最小值偏差即为重复性偏差 百分表（千分表）允收偏差 仪具名称 杠杆千分表（0.001） 杠杆千分表（0.002） 杠杆百分表（0.01） 4.2.4 记录表格 将校验结果记录在ERP台帐中保存 5 记录 ERP系统 允收示值误差 ±0.002 ±0.004 ±0.01 允收重复误差 ±0.001 ±0.002 ±0.01
3指示表(百分和千分)
深圳市汇科计量检测技术有限公司
校准仪器使用说明书
指示表（百分表和千分表）
1. 使用前：
1-1 查看杠杆百(千)分表证书是否在有效期内
1-2 查看杠杆百(千)分表各部分相互作用是否灵活。
2.使用时：
2.1 依据测压方向调整测头至正确方向，并使测头轴线与测量面保持平行（即和测压方向成直角）
2.2 调整表架使量测头与工件表面接触，然后转动刻度环使指针归零，重复调整使其归零稳定
2.3 归零后测量工件，指针往“0”的右边为正，左边为负
2.4 作比较式测量时，则先以块规归零，移去块规再将工件置于原块规所在平台位置，使测头与工件表面轻轻接触，读取差异值
2.5 作平行度检查时，工件移动方向须为刻度盘的前后移动方向，注意运动速度不可过快，以免磨损测头
3.使用后：
3.1 量表使用完毕，应将其拆卸下来装进专用的盒子
3.2装卸时，应将表面朝上置于柔软的物体上，如清洁布、无尘纸等
3.3要擦干净放回盒内,让测量杆处于放松状态,避免表内弹簧失效.一般情况,不要
在测量杆上涂抹凡士林和其他油类
4.维护与保养
4.1表体及表盘内不得有油污进入,以免损坏游丝导致指示表归零不稳或误差较
大
4.2 测量杆按压的次数不要过多,距离不要过大,行程不能超出测量范围
4.3操作时，切忌测头被碰撞或严重损伤
4.4不要使测头突然撞在被测表面,不要敲打表的任何位置,防止碰撞或震动
4.5 应对仪器精确度做周期检定。
百分表和千分表的操作规程及维护保养
百分表和千分表操作规程及日常保养规定一．百分表和千分表的正确使用百分表和千分表的用途基本相同，但千分表的精度较高，适用于高精度的测量。
它们不仅能作相对测量，而且能在其测量范围内作绝对测量。
（1）测量时，应轻轻提起测杆，把工件移至测头下面，缓慢下降测头与工件接触，不准把工件强迫推入至测头下，也不得急剧下降测头。
在测头与工件表面接触时，测杆应有0.3～1mm的压缩量，以保证一定的起始测力。
（2）百分表不需要校对零位，但在测量中为了读数方便，一般都是把指针对准零刻线重合的位置。
这种做法称为调零。
（3）百分表可用绝对法和相对法测量工件。
用绝对法测量时，只能测量百分表测量范围之内的尺寸。
用相对法测量工件的尺寸偏差时，是用量块作比较的基准，测量出工件相对量块的尺寸偏差。
（4）百分表的测头是可换的，在测量中，可根据被测部位的形状自已制造所需要的测头进行测量。
二．使用注意事项：（1）测量前，首先把测头、测杆、装夹套筒和表蒙以及被测件擦净，然后把百分表装夹在表架上或其它牢固的支架上。
百分表装夹在套筒上后，测杆应能平稳、灵活地移动，无卡住现象。
（2）百分表装夹后在未松开紧固套之前，不得转动表体。
若需使百分表转动方向必须先松开紧固套。
（3）不得用百分表和千分表测量毛坯或有显著凹凸不平的工件，以免损伤测头。
（4）测量平面时，测杆要与被测表面垂直，测量圆柱工件时，测杆的中心线要垂直地通过工件的轴心线，否则将产生测量定位误差。
三．维护保养（1）百分表和千分表要轻拿轻放，不要过多来回拨动测头，以防机件磨损，不要使测头跌落，以免产生瞬间冲击力。
（2）不要使表受到剧烈振动，不得敲打表的任何部位。
（3）避免任意拆卸表的后盖，防止灰尘或潮气浸入表内。
禁止水、油或其它液体浸入表内。
（4）用完后要把表擦净放回盒内，但不得在测杆上涂凡士林或机油，否则会使测杆和套筒粘结，造成活动不灵活。
（5）百分表或千分表不用时应让测量杆放松，使表处于自由状态，避免其内部机件受外力作用，以保持表的精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杠杆百分表和千分表使用方法
笨小狼收集
杠杆百分表
杠杆百分表又被称为杠杆表或靠表，是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构,将尺寸变化为指针角位移,并指示出长度尺寸数值的计量器具.用于测量工件几何形状误差和相互位置正确性，并可用比较法测量长度。
杠杆百分表目前有正面式、侧面式及端面式几种类型.
杠杆百分表的分度值为0.01mm,测量范围不大于1mm.它的表盘是对称刻度的.
杠杆百分表可用于测量形位误差,也可用于比较测量的方法测量实际尺寸,还可以测量小孔、凹槽、孔距、坐标尺寸等.
在使用时应注意使测量运动方向与测头中心线垂直，以免产生测量误差。
对此表的易磨损件，如齿轮、测头、指针、刻度盘、透明盘等均可按用户修理需要供应。
体积小、精度高，适应于一般百分表难以测量的场所
杠杆千分表同之，只是精度上的区别
一、使用注意事项
1、千分表应固定在可靠的表架上，测量前必须检查千分表是否夹牢，并多次提拉千分表测量杆与工件接触，观察其重复指示值是否相同。
2、测量时，不准用工件撞击测头，以免影响测量精度或撞坏千分表。
为保持一定的起始测量力，测头与工件接触时，测量杆应有0.3～0.5mm的压缩量。
3、测量杆上不要加油，以免油污进入表内，影响千分表的灵敏度。
4、千分表测量杆与被测工件表面必须垂直，否则会产生误差。
5、杠杆千分表的测量杆轴线与被测工件表面的夹角愈小，误差就愈小。
如果由于测量需要，α角无法调小时（当α>15°），其测量结果应进行修正。
从图1可知，当平面上升距离为α时，杠杆千分表摆动的距离为b，也就是杠杆千分表的读数为b，因为b>α，所以指示读数增大。
具体修正计算式如下：
α=bcosa
例、用杠杆千分表测量工件时，测量杆轴线与工件表面夹角α为30°，测量读数为0.048mm，求正确测量值。
解α=bcosa=0.048×cos30°=0.048×0.866=0.0416（mm）
图1 杠杆千分表测杆轴线位置引起的测量误差
二、杠杆百分表体积较小，适合于零件上孔的轴心线与底平面的平行度的检查，如图2所示。
将工件底平面放在平台上，使测量头与A端孔表面接触，左右慢慢移动表座，找出工件孔径最底点，调整指针至零位，将表座慢慢向B端推进。
也可以工件转换方向，再使测量头与B端孔表面接触，A、B两端指针最底点和最高点在全程上读数的最大差值，就是全部长度上的平行度误差。
图2 孔的轴心线与底平面的平行度检验方法
三、用杠杆百分表检验键槽的直线度时，如图3所示。
在键槽上插入检验块，将工件放在V形铁上，百分表的测头触及检验块表面进行调整，使检验块表面与轴心线平行。
调整好平行度后，将测头接触A端平面，调整指针至零位，将表座慢慢向B端移动，在全程上检验。
百分表在全程上读数的最大代数差值，就是水平面内的直线度误差。
图3 键槽直线度的检测方法
四、检验车床主轴轴向窜动量时，在主轴锥孔内插入一根短锥检验棒，在检验棒中心孔放一颗钢珠，将千分表固定在车床上，使千分表平测头顶在钢珠上（图4位置A），沿主轴轴线加一力F，旋转主轴进行检验，千分表读数的最大差值，就是主轴轴向窜动的误差。
图4 主轴轴向窜动和轴肩支承面跳动检验
五、车床主轴轴肩支承面跳动的检验时，将千分表固定在车床上使其测头顶在主轴轴肩支承面靠近边缘处（图4位置B），沿主轴轴线加一力F，旋转主轴检验。
千分表的最大读数差值，就是主轴轴肩支承面的跳动误差。
检验主轴的轴向窜动和轴肩支承面跳动时外加一轴向力F，是为了消除主轴轴承轴向间隙对测量结果的影响。
其大小一般等于1／2～1倍主轴重量。
六、内外圆同轴度的检验，在排除内外圆本身的形状误差时，可用圆跳动量的来计算。
以内孔为基准时，可把工件装在两顶尖的心轴上，用百分表或扛杆表检验（图5）。
百分表（杠杆表）在工件转一周的读数，就是工件的圆跳动。
以外圆为基准时，把工件放在V形铁上，如图6所示，用杠杆表检验。
这种方法可测量不能安装在心轴上的工件。
图5 在心轴上检验圆跳动
图6 在V形铁上检验圆跳动
七、齿向准确度检验，如图7所示。
将锥齿轮套入测量心轴，心轴装夹于分度头上，校正分度头主轴使其处于准确的水平位置，然后在游标高度尺上装一杠杆百分表，用百分表找出测量心轴上母线的最高点，并调整零位，将游标高度尺连同百分表降下一个心轴半径尺寸，此时百分表的测头零位正好处在锥齿轮的中心位置上。
再用调好零位的百分表去测量齿轮处于水平方向的某一个齿面，使该齿大小端的齿面最高点都处在百分表的零位上。
此时，该齿面的延伸线与齿轮轴线重合。
以后，只须摇动分度盘依次进行分齿，并测量大小端读数是否一致，若读数一致，说明该齿侧方向齿向精度是合格的，否则，该项精度有误差。
一侧齿测量完毕后，将百分表测头改成反方向，用同样的方法测量轮齿另一侧的齿向精度。
笨小狼收集。
