华为静态路由实验练习
动态路由引入静态实验

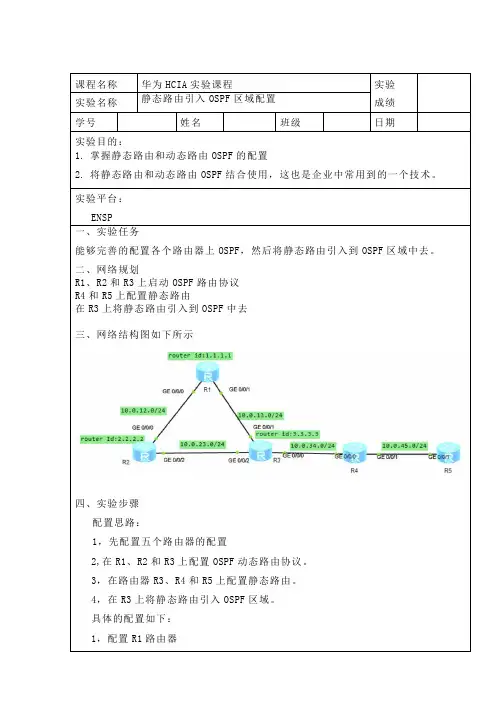

课程名称华为HCIA实验课程实验
成绩
实验名称静态路由引入OSPF区域配置
学号姓名班级日期
实验目的：
1.掌握静态路由和动态路由OSPF的配置
2.将静态路由和动态路由OSPF结合使用，这也是企业中常用到的一个技术。
实验平台：
ENSP
一、实验任务
能够完善的配置各个路由器上OSPF，然后将静态路由引入到OSPF区域中去。
二、网络规划
R1、R2和R3上启动OSPF路由协议
R4和R5上配置静态路由
在R3上将静态路由引入到OSPF中去
三、网络结构图如下所示
四、实验步骤
配置思路：
1，先配置五个路由器的配置
2,在R1、R2和R3上配置OSPF动态路由协议。
3，在路由器R3、R4和R5上配置静态路由。
4，在R3上将静态路由引入OSPF区域。
具体的配置如下：
1，配置R1路由器
从路由表中可以看出，R1、R2和R3中都引入了静态路由。
9，当退出ensp时，点击保存。
实验总结（结论或问题分析）：。
实验三--路由器静态路由表配置实验
实验三、路由器静态路由表配置实验一、实验目的：1、进一步了解网络层，了解TCP/IP协议集2、了解IP配置和管理技术3、学习路由器操作，掌握路由器命令4、了解静态选路与动态选路5、进一步学习A、B、C、D、E五类IP地址二、基本原理：路由器是运行在OSI模型网络层上的网络设备，它们将网段和整个网络连接起来，如图3-1所示。
图3-1 路由选择路由器能使网络协议在不同的LAN和WAN系统之间转换，从而解决异构网络互联的问题。
路由器除支持静态路由算法外，还必须支持动态的、自适应的路由选择算法，常用的路由选择协议包括：路由信息协议（RIP）、增强内部网关协议（EIGRP）、和最短路径协议（OSPF）。
Microsoft 的Windows 2000 server 是一个具有完整功能的软件路由器，这意味着Windows2000 Server可以通过几个网络协议（如IPX/SPX各TCP/IP）在不同的网络中路由数据包。
与硬件路由器不同的是，硬件路由器是专门设计用来作路由选择用的，大多数的硬件路由器除了提供IP层的服务外，不执行其它的任务，而Windows 2000 Server软件路由器则同时提供网络层以上的功能。
路由表是一个TCP/IP路由选择集合，它包含了一些关于IP地址网络ID，及转发IP地址的数据，它可以使IP数据报文到达互联网络的某一个网段。
在实验室环境下，由于网络比较简单，路由表的内容不是很复杂，如果是登录到国际互联网，则路由表中的路由条目会比较多，但在实验环境与互联网环境下的路由论断命令是一样的。
路由表中有活动路由与可持续路由两个选项。
活动路由可以由操作系统添加到路由表中，也可以由你手工添加。
可持续路由是静态的，只能手工添加到路由表中。
两者之间的区别是，活动路由在计算机关闭和重启时被丢弃，但可持续路由总是保留在计算机中，除非手工删除这个路由表项。
Windows98环境下的路由命令有两个，一个是route命令，一个是tracert 命令，可以在命令提示符下运行。
实验 2.8.2：静态路由配置练习
实验 2.8.2：静态路由配置练习拓扑图地址表设备接口IP 地址子网掩码默认网关Fa0/0 不适用BRANCHS0/0/0 不适用Fa0/0 不适用HQS0/0/0 不适用S0/0/1 209.165.201.2 255.255.255.252 不适用Fa0/0 209.165.200.225 255.255.255.224 不适用ISPS/0/0 209.165.201.1 255.255.255.252 不适用PC1 网卡PC2 网卡Web 服务器网卡209.165.200.253 255.255.255.224 209.165.200.225学习目标完成本实验后，您将能够：•根据指定的要求对地址空间划分子网。
•为接口分配适当的地址，并进行记录。
•根据拓扑图进行网络布线。
•清除启动配置并将路由器重新加载为默认状态。
•在路由器上执行基本配置任务。
•配置并激活串行接口和以太网接口。
•确定适当的静态路由、总结路由和默认路由。
•测试并校验配置。
•思考网络实施并整理成文档。
场景在本次实验练习中，您将得到一个网络地址，您必须对其进行子网划分以便完成如拓扑结构图所示的网络编址。
连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。
但还需要配置静态路由以便非直连网络中的主机能够彼此通信。
任务 1：对地址空间划分子网。
步骤 1：研究网络要求。
连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。
在您的网络设计中，您可以使用 192.168.2.0/24 地址空间。
请对该网络进行子网划分，以提供足够的 IP 地址来支持 60 台主机。
步骤 2：创建网络设计时请思考以下问题：需要将 192.168.2.0/24 网络划分为多少个子网？ __________这些子网的网络地址分别是什么？子网 0： ________________________________________子网 1： ________________________________________子网 2： ________________________________________子网 3： ________________________________________这些网络以点分十进制格式表示的子网掩码是什么？ __________________________以斜杠格式表示的网络子网掩码是什么？ __________每个子网可支持多少台主机？ __________步骤 3：为拓扑图分配子网地址。
实验静态路由与RIP路由协议设置参考答案
实验11：静态路由协议和R I P路由协议设置一、实验目的：熟悉静态路由和RIP路由协议的配置原理，掌握它的配置方法。
二、实验拓扑如下：创建以下拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping得通。
三、实验步骤：1、首先按上图连接好路由器注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。
其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE是孔头（俗称母头），这样两种接口才能接在一起。
比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到。
这时它就是DTE，而对方就是DCE。
①添加路由的模块接口，如下图所示：②连线的时候注意不同的接口，连线选择DTE线,如下图所示：③设置之前需要打开对应的端口的电源，如图所示：2、按拓扑图规划IP 地址：A :S0/0 :/24 S0/1:/24B :S0/0 :/24 S0/1:/24C :S0/0 :/24 S0/1:/24D :S0/0 :/24 S0/1:/24在各路由器上配置IP地址,保证在链路的连通性如：A（config）# int S0/0A（config-if）#ip addressA（config-if）#no shutdownA（config）#int S0/1A（config-if）#ip addressA（config-if）#no shutdown同样道理同学们配置余下的三个路由器。
请记着配置时钟频率：路由器的接口模式下：Router(config-if)#clock rate 128000实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如下图所示：3、在每个路由器上配置静态路由协议命令格式：ip route 目标地址段目标地址子网掩码下一跳地址（即距离此路由器最近相连的S0地址）配置A的静态路由协议协议：A（config）#ip routeA（config）#ip routeA（config）#endA#copy run start同样道理同学们配置余下的三个路由器的静态路由协议。
华为ENSP网络实验
ENSP网络实验操作练习题2015.8byHancool目录1.1交换机基本配置错误！未指定书签。
1.4.11.4.22.52.6DHCPSnooping与地址绑定错误！未指定书签。
1.1交换机基本配置（1）拓扑结构（2）配置要求SW1:1、本地用户：user,密码qazxsw12,权限等级1，可进行ssh远程访问和本地控制台登录，密码加密显示。
2、设置super密码：qazxsw12，密码加密显示3、设置远程访问使用SSH方式，关闭telnet；远程访问使用用户名和密码验证；4、本地控制台只使用密码验证，登录密码为poiuyt12,默认权限为1级。
5、修改交换机名称为sw1，配置管理IP地址，设置缺省网关为6、配置SNMP信息，采用v3认证加密方式，snmp组为snmp_group，只读权限，snmp用户/密码为snmp_user/snmppassword，采用md5方式。
7、配置发送trap到网管主机，securityname为交换机名称。
SW2:1、本地用户：user,密码qazxsw12,权限等级1，可进行telnet、ssh远程访问和本地控制台登录，密码加密显示。
2、设置super密码：qazxsw12，密码加密显示3、设置远程访问使用SSH和telnet方式；远程访问使用用户名和密码验证；4、本地控制台使用用户密码方式登录；5、修改交换机名称为sw2，配置管理IP地址，设置缺省网关为6、配置SNMP信息，采用v2方式，只读权限，snmp用户为snmp_user。
711.2.1（1（212（1（21234（1（21231.3.1配置基本RSTP（1）拓扑结构（2）配置要求:1、在所有交换机上启用RSTP，并设置SW1为主根桥，SW2为备根桥2、观察被STP阻塞的交换机上的端口3、任意关闭四个交换机互联的端口中的一个端口模拟链路断电，观察STP发生的变化1.3.2配置RSTP更多功能（优先级、根桥保护、边缘端口等）（2123、在SW1上启用根设备保护4、对于SW5，设置端口的STP路径开销值，使eth0/0/2为根端口。
实验四 静态路由配置
实验四静态路由配置1、设备连接：在模拟界面中添加两台交换机，两台路由器，四台主机，分别点击端口连线，如图：2、进入路由器routerA，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerA 命名routerA [RouterA]int e0 进入端口E0[RouterA -Ethernet0]ip addr 10.65.1.3 255.255.0.0 为E0端口配置ip地址[RouterA -Ethernet0]undo shutdown 激活配置[RouterA-Ethernet1]int s1 进入S1端口配置[RouterA-Serial1]ip addrress 10.68.1.1 255.255.0.0 为S1端口配置ip地址[RouterA-Serial1] clock rate 64000 设定同步速率[RouterA-Serial1] undo shutdown[RouterA-Serial1]quit[RouterA]ip routing[RouterA]dis curr 显示配置3、进入路由器routerB，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerB 命名routerB [RouterB]int e0 进入端口E0[RouterB -Ethernet0]ip addr 10.66.1.3 255.255.0.0 为E0端口配置ip地址[RouterB -Ethernet0]undo shutdown 激活配置[RouterB-Ethernet1]int s0 进入S1端口配置[RouterB-Serial0]ip addrress 10.68.1.2 255.255.0.0 为S1端口配置ip地址[RouterB-Serial0] undo shutdown[RouterB-Serial0]quit[RouterB]ip routing[RouterB]dis curr 显示配置3、分别为主机PCA、PCB、PCC、PCD配置ip地址和默认网关双击PCA，进入配置界面，输入命令PCA login：rootPassword：linux[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]#route add default gw 10.65.1.3配置PCA的ip地址和默认网关双击PCB，进入配置界面，输入命令PCB login：rootPassword：linux[root@PCB root]#ifconfig eth0 10.65.1.2 netmask 255.255.0.0[root@PCB root]#route add default gw 10.65.1.3配置PCB的ip地址和默认网关双击PCC，进入配置界面，输入命令PCC login：rootPassword：linux[root@PCC root]#ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root@PCC root]#route add default gw 10.66.1.3配置PCC的ip地址和默认网关双击PCD，进入配置界面，输入命令PCD login：rootPassword：linux[root@PCD root]#ifconfig eth0 10.66.1.2 netmask 255.255.0.0[root@PCD root]#route add default gw 10.66.1.3配置PCD的ip地址和默认网关4、测试：双击进入PCA，ping其他三台主机以及路由器routerA的E0、S1端口；路由器routerB的E0、S0端口，发现除了PCB，routerA的E0、S1端口可以ping 通外，其余皆无法ping通。
静态路由的配置实验报告
静态路由的配置实验报告静态路由的配置实验报告概述:静态路由是网络中常用的一种路由配置方式，它通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由，实现不同网络之间的通信，并对配置过程和结果进行分析。
实验环境:本实验使用了三台虚拟机，分别代表不同的网络。
其中，虚拟机A位于192.168.1.0/24网络，虚拟机B位于192.168.2.0/24网络，虚拟机C位于192.168.3.0/24网络。
虚拟机A作为路由器，连接了虚拟机B和虚拟机C。
实验步骤:1. 配置虚拟机A的网络接口:在虚拟机A中，打开终端，输入命令“sudo ifconfig eth0 192.168.1.1/24”来配置eth0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0。
2. 配置虚拟机B的网络接口:在虚拟机B中，打开终端，输入命令“sudo ifconfig eth0 192.168.2.1/24”来配置eth0接口的IP地址为192.168.2.1，子网掩码为255.255.255.0。
3. 配置虚拟机C的网络接口:在虚拟机C中，打开终端，输入命令“sudo ifconfig eth0 192.168.3.1/24”来配置eth0接口的IP地址为192.168.3.1，子网掩码为255.255.255.0。
4. 配置虚拟机A的静态路由:在虚拟机A中，打开终端，输入命令“sudo route add -net 192.168.2.0netmask 255.255.255.0 gw 192.168.1.1”来添加到达192.168.2.0/24网络的静态路由，下一跳为192.168.1.1。
同样地，输入命令“sudo route add -net 192.168.3.0 netmask 255.255.255.0gw 192.168.1.1”来添加到达192.168.3.0/24网络的静态路由。
实验二 路由器的配置方法和静态路由
实验二 路由器的配置和静态路由一、实验目的：1、掌握设备系统参数的配置方法2、掌握配置路由器接口IP 地址的方法3、掌握测试两台直连路由器连通性的方法4、掌握静态路由以及静态备份路由的配置方法5、掌握测试静态路由连通性的方法二、实验环境配置网卡的计算机。
华为ensp 模拟软件。
交换机与路由器。
三、实验内容1、掌握路由器的基本配置方法2、配置静态路由3、配置静态备份路由四、实验步骤1、路由器的基本配置（1）实验拓扑图注意：设计拓扑时，路由器请选择Router ，如右图。
连线时请注意拓扑中的端口编号，不要搞错。
（2）启动路由器（3）基本配置：a.视图切换：b.在系统中输入命令时，问号是通配符，可以查看命令细节。
例：[Huawei]sys?sysname[Huawei]interface ?Atm-Bundle Atm-Bundle interface 用户视图 <Huawei> 端口视图 [Huawei-port]系统视图 [Huawei] System-view quit Interface port quitAtm-Trunk Atm-Trunk interfaceBridge-if Bridge-if interfaceCpos-Trunk Cpos-Trunk interface......c.Tab键是自动联想并补全命令的快捷键。
例：[Huawei]interface gi[Huawei]interface GigabitEthernet（4）配置路由器a.双击设备进入配置页面，显示用户视图。
b.执行display version命令，查看路由器的软件版本与硬件信息。
<Huawei>dis verHuawei Versatile Routing Platform SoftwareVRP (R) software, Version 5.110 (eNSP V100R001C00)Copyright (c) 2000-2011 HUAWEI TECH CO., LTDc.进入系统视图：使用system-view命令可以进入系统视图，这样才可以配置接口、协议等内容。
静态路由实验
实验八：静态路由实验一、实验目的实验目的：1、了解静态路由配置的环境要求2、掌握静态路由的配置方法3、学会查看路由表，分析路由参数二、实验内容实验内容：1、配置所有PC的ip地址、子网掩码和网关地址2、配置路由器的B类静态路由3、设置路由器R1对路由器R2上的主机网络的地址转发到10.68.1.14、查看路由表，并进行连通性测试三、实验原理实验原理：通过配置所有PC的ip地址、子网掩码和网关地址和静态路由的目的地址、子网掩码、下一跳ip地址的配置实现不同网段之间的PC可以进行互相访问。
四、实验器材实验器材：2台路由器Router，4台PC，5根网线五、实验步骤实验步骤：第一步：建立拓扑，开启所有服务设备第二步：配置所有pc的ip地址、子网掩码和网关地址第三步：双击路由器R1进入命令视图界面，（sysname Rou-R1）修改名称第四步：（interface ethernet0/0/0）进入接口E0/0/0，并配置E0/0/0接口ip地址第五步：（int e0/0/1）进入接口内部端口E0/0/1，并配置E0/0/1接口ip地址第六步：（int s0/0/1）进入接口外部端口S0/0/1，并配置S0/0/1接口ip地址第七步：双击路由器R2进入命令视图界面，（sysname Rou-R2）修改名称第八步：重复第四步到第六步的操作完成接口E0/0/0、E0/0/1、S0/0/0的ip地址配置第九步：ping测试PC1与路由器的连能性第十步：设置从路由器R1到路由器R2的静态路由转发第十一步：设置从路由器R2到路由器R1的静态路由转发第十二步：查看路由表，并重新ping进行连通性测试六、实验结果（数据和图表）结论实验结果（数据和图表）拓扑模型配置4台PC地址配置内部端口E0/0/0接口ip地址配置内部端口E0/0/1接口ip地址配置外部端口S0/0/1接口ip地址由于在华为Ensp中同步串口的时钟速率波特率默认为64Kbps，所以此处不进行特别配置查看路由器R1当前内部接口E0/0/0、E0/0/1配置情况测试路由器R1与PC之间的连能性配置路由器R2：配置内部E0/0/0接口ip地址配置内部E0/0/1接口ip地址配置外部S0/0/0接口ip地址查看路由器R2当前内部接口E0/0/0、E0/0/1配置情况测试路由器R2与PC之间的连能性设置路由器R1上的10.70.0.0和10.71.0.0地址转发到路由器R1的10.68.1.1设置路由器R2上的地址10.65.0.0和10.66.0.0转发到路由器R2的10.68.1.2查看路由表R1的情况查看路由表R2的情况连通性测试七、结果分析与结论结果分析：在实验过程中，发现在进行连通性的检测时，我们在路由器R1上添加指定该网段的路由信息之后，为了使能够实现相互互通，就需要双向添加即同样的在路由器R2上也添加属于该网段的网段的信息，并且静态路由的命令是ip route 目的ip地址子网掩码下一跳ip地址，其中下一跳ip地址是静态路由的根本，没有下一跳地址我们的路由就根本到达不了我们想要去的网域。
hcip综合实验12题
hcip综合实验12题1. 在华为交换机上配置VLAN时，以下哪个命令用于将接口加入到VLAN中？A. vlan batchB. vlan accessC. port link-type accessD. port default vlan答案: C. port link-type access 加上port access vlan 命令用于将接口加入VLAN。
2. 在华为路由器上配置OSPF时，哪个命令用于指定路由器ID？A. ospf router-idB. router idC. ospf idD. router ospf id答案: A. ospf router-id3. 如何检查华为交换机上的VLAN配置？A. display vlanB. show vlanC. vlan displayD. list vlan答案: A. display vlan4. 在华为路由器上配置静态路由时，哪个参数表示下一跳地址？A. nexthopB. gatewayC. hopD. jump答案: A. nexthop5. 在华为设备上配置STP（生成树协议）时，哪个命令用于启用STP？A. stp enableB. spanning-tree enableC. stp onD. enable stp答案: A. stp enable（注意：实际命令可能因设备型号和系统版本而异，但通常接近此格式。
）6. 在华为交换机上，哪个命令用于查看MAC地址表？A. display mac-addressB. show mac address-tableC. mac displayD. list mac答案: A. display mac-address7. 在华为路由器上配置NAT时，哪个命令用于定义内部全局地址池？A. nat address-groupB. nat poolC. ip nat poolD. global address-pool答案: C. ip nat pool8. 华为路由器上查看OSPF邻居状态的命令是什么？A. display ospf peerB. show ip ospf neighborC. ospf display neighborD. list ospf peers答案: A. display ospf peer（注意：实际命令可能因设备型号和系统版本而异，但通常接近此格式。
eNSP静态路由配置实验报告
eNSP静态路由配置实验报告eNSP静态路由配置实验报告一、实验目的本次实验旨在通过华为eNSP模拟软件，掌握静态路由的配置方法，理解路由器的基本工作原理，以及静态路由在计算机网络中的作用和应用。
二、实验设备与软件1.华为eNSP模拟软件2.Windows 10操作系统3.华为路由器模拟器三、实验原理静态路由是一种手动配置的路由协议，它不会自动更新路由表，而是由网络管理员根据网络拓扑和连接状况进行手动配置。
静态路由具有较高的安全性，但在网络拓扑发生变化时，需要手动更新路由表，增加了管理的复杂性。
四、实验步骤1.打开华为eNSP模拟软件，创建实验网络拓扑结构。
2.在路由器上配置静态路由。
在命令行中输入“ip route”命令，然后输入目标网络、网关和度量值。
例如：ip route 192.168.1.0 255.255.255.0192.168.1.1。
3.在实验网络中添加和配置PC机，并设置IP地址。
4.启动网络设备，如交换机、路由器等。
5.在PC机上测试网络连通性。
通过ping命令测试与目标网络的连通性。
例如：ping 192.168.1.2。
五、实验结果与分析在实验过程中，我们成功地配置了静态路由，并在PC机之间实现了网络连通性。
通过观察路由表，我们可以看到路由器成功地将数据包转发到了目标网络。
静态路由的配置过程相对简单，适用于小型网络和拓扑结构稳定的网络环境。
然而，如果网络拓扑发生变化，需要手动更新路由表，增加了管理的复杂性。
六、实验总结与建议通过本次实验，我们掌握了静态路由的配置方法，理解了路由器的基本工作原理，以及静态路由在计算机网络中的作用和应用。
在实验过程中，我们需要注意正确配置网关地址和目标网络地址，以确保数据包能够正确地被转发到目标网络。
同时，我们也需要注意网络安全问题，如设置合理的访问控制列表（ACL）和防火墙规则等。
针对本次实验，我们建议在未来的实验中可以尝试不同的网络拓扑结构，以及配置更多的路由协议，以便更好地掌握网络路由的原理和技巧。
实验五-静态路由配置
实验五-静态路由配置静态路由是网络管理员手动配置，并且不会自动学习的路由。
静态路由虽然配置起来比较麻烦，但是它的路由选择过程相比较动态路由来说更稳定，更可靠，更节省系统资源。
在本实验中，我们将演示如何在两个路由器之间使用静态路由配置实现互联。
实验拓扑如下：```+-----------+ +-----------+| Router R1 |------| Router R2 |+-----------+ +-----------+```路由器R1与路由器R2分别有两个接口。
在这个拓扑中，两个路由器使用互连的接口0/0和0/1进行相互连接。
接口0/0在路由器R1上配置为192.168.1.254，接口0/1在路由器R2上配置为192.168.1.253。
以下是本实验中路由器R1和路由器R2的静态路由配置：路由器R1的配置：```enableconfigure terminalinterface GigabitEthernet0/0ip address 192.168.1.254 255.255.255.0no shutdowninterface GigabitEthernet0/1ip address 10.0.0.1 255.255.255.0no shutdownexitip route 192.168.2.0 255.255.255.0 192.168.1.253 ```路由器R2的配置：```enableconfigure terminalinterface GigabitEthernet0/0ip address 192.168.1.253 255.255.255.0no shutdowninterface GigabitEthernet0/1ip address 10.0.0.2 255.255.255.0no shutdownexitip route 192.168.1.0 255.255.255.0 192.168.1.254```这里，我们在路由器R1中配置了一个静态路由，使其可以通过192.168.1.253接口到达192.168.2.0/24网络。
华为ENSP网络实验-精选.pdf
（
1.3.1 配置基本 RSTP
（ 1）拓扑结构 （ 2）配置要求 :
1、在所有交换机上启用 RSTP ，并设置 SW1 为主根桥， SW2 为备根桥
发生的变化
1.3.2 配置 RSTP 更多功能（优先级、根桥保护、边缘端口 等）
（ 1）拓扑结构 （ 2）配置要求：
1、在所有交换机上启用 RSTP 功能， SW1 为主根， SW2 为备根 2、 SW3 、SW5 接 PC 机的端口设为边缘端口，并启用 BPDU 保护 3、在 SW1 上启用根设备保护 4、对于 SW5 ，设置端口SW3 、 SW5 的相应端口上启用环路保护
18
1.1 交换机基本配置
（ 1）拓扑结构 （ 2）配置要求
码加密显示。
户/
录，密码加密显示。
1.2.1 基本 VLAN 配置
（ 1）拓扑结构
（ 2）配置要求：
1.2.2VLAN 通信：通过 VLAN 接口互通
（ 1）拓扑结构
（ 2）配置要求：
1.2.3VLAN 通信：通过路由器的单臂路由（路由器子接口）
1.5.1 配置 OSPF 多区、虚连接、路由聚合
（ 1）拓扑结构
（ 2）配置要求：
1.5.2 配置 OSPF 的 STUB 、NSSA 、路由重分布、验证、路 由选择
（ 1）拓扑结构 （ 2）配置要求：
OSPF
验证，验证方式为
2.1 VRRP
（ 1）拓扑结构 （
过
2.2 DHCP
（ 1）拓扑结构 （
1.4.1 静态路由
（ 1）拓扑结构
（ 2）配置要求：
1.4.2 配置 RIP
（ 1）拓扑结构
（ 2）配置要求：
(完整word版)eNSP静态路由配置实验报告
eNSP静态路由配置实验姓名:X学号：X班级：X课程名称：静态路由配置实验提交日期: 年月日注:仅供参考一、实验名称：静态路由配置二、实验目的：实了解静态路由的原理，掌握静态路由的配置方法三、实验软件:eNSP四、实验任务：1。
配置基本静态路由2.配置默认静态路由3.实现静态路由的负载分担4。
实现静态路由的路由备份五、实验步骤1.基本静态路由配置⑴构建实验拓扑图，配置主机参数,并启动设备Pc1-IP：10。
1.1.2 Gateway:30Pc2-IP:20.1.1.2 Gateway：30R1-GE0/0/0—IP:10.1。
1.1 Gateway：24R1-GE0/0/1—IP:1。
1。
1。
1 Gateway:24 R2—GE0/0/1—IP：1.1.1。
2 Gateway:24 R2—GE0/0/0-IP:20。
1。
1。
1 Gateway：30⑵静态路由配置R1：<Huawei>system—view[Huawei］interface GigabitEthernet0/0/0［Huawei—GigabitEthernet0/0/0]ip address 10.1。
1.1 30[Huawei-GigabitEthernet0/0/0］quit［Huawei］interface GigabitEthernet0/0/1［Huawei—GigabitEthernet0/0/1]ip address 1.1.1.1 24［Huawei—GigabitEthernet0/0/1］quit[Huawei］ip route-static 20。
1。
1。
0 30 1.1.1.2（注:添加静态路由信息）R2:〈Huawei>system—view[Huawei］interface GigabitEthernet0/0/1［Huawei—GigabitEthernet0/0/1］ip address 1.1.1。
静态路由配置实验报告
一、实验预习1、实验目标：★了解静态路由★掌握静态路由配置2、实验原理：静态路由需要手工配置,信息可以通过路由表路径传输;3、实验设备及材料：★2台华为Quidway AR 2811路由器★1台PC已安装Iris或网络仿真软件★专用配置电缆2根,网线5根4、实验流程或装置示意图：二、实验内容1、方法步骤及现象：第一步：首先确认实验设备正确连接；第二步：配置好PCA和PCB的IP地址；第三步：通过CONSOLE口连接上Quidway AR2811路由器Rt1；第四步：在Rt1配置接口,命令清单如下：<Quidway>sysQuidwaysysname Rt1Rt1int e 0/0Rt1-Ethernet0/0ip addr 10.0.0.1 24Rt1-Ethernet0/0int e 0/1Rt1-Ethernet0/1ip addr 11.0.0.1 24第五步：查看路由器Rt1的路由表,命令清单及结果如下：Rt1display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/011.0.0.0/24 DIRECT 0 0 11.0.0.1 Ethernet0/110.0.0.111.0.0.1第六步：通过CONSOLE口连接上Quidway AR2811路由器Rt2；第七步：在Rt2配置接口,命令清单如下：<Quidway>sysQuidwaysysname Rt2Rt2int e 0/0Rt2-Ethernet0/0ip addr 10.0.0.2 24Rt2-Ethernet0/0int e 0/1Rt2-Ethernet0/1ip addr 12.0.0.1 24第八步：查看路由器Rt2的路由表,命令清单及结果如下：Rt2display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/012.0.0.0/24 DIRECT 0 0 11.0.0.2 Ethernet0/110.0.0.212.0.0.2第九步：在PCA上ping路由器Rt2的E0/0端口10.0.0将结果记录；错误!第十步：在路由器Rt1上配置静态路由,添加一条到12.0.0.0/24的路由,命令清单及结果如下：Rt1 ip route-static 12.0.0 ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/011.0.0.0/24 DIRECT 0 0 11.0.0.1 Ethernet0/110.0.0.112.0.0.0/24 STATIC 60 0 10.0.0.2 Ethernet0/0第十一步：再次在PCA上ping路由器Rt2的E0/0端口10.0.0.2及PCB12.0.0.2,将结果记录；错误!第十二步：在路由器Rt2上配置静态路由,添加一条到11.0.0.0/24的路由,命令清单及结果如下：Rt2 ip route-static 11.0.0 ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/012.0.0.0/24 DIRECT 0 0 11.0.0.2 Ethernet0/110.0.0.212.0.0.211.0.0.0/24 STATIC 60 0 10.0.0.1 Ethernet0/0第十三步：再次在PCA上ping路由器Rt2的E0/0端口10.0.0.2及PCB12.0.0.2,将结果记录；错误!第十四步：删除第十步在路由器Rt1上配置的静态路由,恢复缺省路由,命令清Rt1 undo ip route-static 12.0.0 ip route-static 0.0.0.0 第十五步：记录此时的Rt1和Rt2的路由表；第十六步：再次在PCA上ping路由器Rt2的E0/0端口10.0.0.2及PCB12.0.0.2,将结果记录；错误!第十七步：综合上面的记录,填写下表：2、对实验现象、数据及观察结果的分析与讨论：1比较四次记录结果和路由表的变化,分析其原因;答：第一次：PCA与RT2、PCB均不在同一网段,且RT1、RT2路由表均没有添加静态路由路径,ping不通；第二次：PCA与RT2、PCB均不在同一网段,且RT2路由表没有添加静态路由路径,只有RT1路由表添加了静态路由路径,ping不通；第三次：PCA与RT2、PCB均不在同一网段,但RT1、RT2路由表均有添加静态路由路径,能ping通；第四次：恢复默认路由,能ping通;2如果第十四步删除的是Rt2的静态路由并恢复缺省路由,那么,第十五、第十六步的结果回怎样答：ping的结果不变;三、实验小结：通过本实验,我们对静态路由有了一定的了解,也基本掌握了静态路由的配置方法,熟悉了使用ping命令查询路由信息的方法,对各个网络的互联也有一个跟深刻的理解;四、主要参考文献：计算机网络与因特网。
实验三静态路由的配置及应用
实验三静态路由的配置与应用一．实验目的在掌握路由器基本配置方法的基础上，学习静态路由的实现方法。
了解静态路由在实际网络互联中的重要性。
二．实验内容1. 掌握路由选择的基本方法2. 掌握静态路由的配置方法3. 掌握路由表的查看方法4. 掌握路由器之间连通性测试方法三．实验器材及环境1．Windows 操作系统PC 机一台2．HW-RouteSim 模拟器四．实验理论基础由于静态路由选择效率高，占用系统资源较少，配置简单。
维护方便，所以应用较为广泛。
目前，多数局域网之间的远距离连接，以及局域网接入In ternet时, 多使用静态路由。
在目前广泛使用的TCP/IP网络中，基于IP分组的路由选择是网络互联的基础。
根据路由选择策略的不同可以分为动态路由与静态路由选择两类，所谓静态路由选择是指路由器中的路由表是静态的，路由器之间不需要进行路由信息的交换。
直联路由：当给路由器的端口配置一个IP地址后，路由器将自动产生本端口IP 所在网段的路由信息。
静态路由：在网络拓扑结构相对简单且固定的网络中，网络管理人员通过手工方式配置本路由器未知网段的路由信息，从而实现不同网段之间的互联。
静态路由的配置命令为：ip route 网络号子网掩码转发路由器的IP 地址/本地端口其中：网络号与子网掩码为目标网络的IP地址与子网掩码，使用点分十进制表示。
转发路由器的IP 地址为指定该条路由的下一条IP 地址或发送端口的名称。
删除静态路由时，可使用以下命令：no ip route 网络号子网掩码DCE：数据通信设备，是面向电信运营商的DCE需要设置时钟，用clock rate命令（clock rate 64000）DTE:数据终端设备，是面向用户这一端。
1）只有在同步通信方式的线路上才会有时钟速率，同步通信时需要线路两端进行信号发送频率的同步，也就是同步的时钟，在实际工程中由协议转换器，modem 等线路控制设备来提供，而实验环境中没有专门的线路控制设备，所以由其中的一台router 的serial 接口来提供。
华为静态路由实验练习
R1配置情况：<Huawei><Huawei><Huawei>clo<Huawei>clock d<Huawei>clock datetime 18:30:00 2017-03-05[Huawei]sy[Huawei]sysname R1Mar 5 2017 18:30:19-08:00 Huawei %%01IFPDT/4/IF_STATE(l)[0]:Interface GigabitEthernet0/0/1 has turned into UP state.[Huawei]sysname R1[R1][R1][R1]<R1>sy<R1>system-viewEnter system view, return user view with Ctrl+Z.[R1][R1]su[R1]super p[R1]super password c[R1]super password cipher 123456[R1][R1]us[R1]user-i[R1]user-interface v[R1]user-interface vty 0 4[R1-ui-vty0-4][R1-ui-vty0-4]au[R1-ui-vty0-4]authentication-mode p[R1-ui-vty0-4]authentication-mode passwordPlease configure the login password (maximum length 16):123456[R1-ui-vty0-4][R1-ui-vty0-4]se[R1-ui-vty0-4]set au[R1-ui-vty0-4]set authentication p[R1-ui-vty0-4]set authentication password c[R1-ui-vty0-4]set authentication password cipher 123456[R1-ui-vty0-4][R1-ui-vty0-4]q[R1][R1][R1]int[R1]interface g[R1]interfaceGigabitEthernet 0/0/0[R1-GigabitEthernet0/0/0][R1-GigabitEthernet0/0/0]ip add[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24[R1-GigabitEthernet0/0/0]Mar 5 2017 18:51:37-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IPon the interface GigabitEthernet0/0/0 has entered the UP state. [R1-GigabitEthernet0/0/0][R1-GigabitEthernet0/0/0]un[R1-GigabitEthernet0/0/0]undosh[R1-GigabitEthernet0/0/0]undo shutdownInfo: Interface GigabitEthernet0/0/0 is not shutdown.[R1-GigabitEthernet0/0/0]q[R1][R1]int[R1]interface g[R1]interfaceGigabitEthernet 0/0/1[R1-GigabitEthernet0/0/1]ip ad[R1-GigabitEthernet0/0/1]ip address 192.168.12.1 24[R1-GigabitEthernet0/0/1]Mar 5 2017 18:53:23-08:00 R1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IPon the interface GigabitEthernet0/0/1 has entered the UP state.[R1-GigabitEthernet0/0/1]un[R1-GigabitEthernet0/0/1]undosh[R1-GigabitEthernet0/0/1]undo shutdownInfo: Interface GigabitEthernet0/0/1 is not shutdown.[R1-GigabitEthernet0/0/1][R1-GigabitEthernet0/0/1]q[R1][R1]dis[R1]displayipint[R1]displayip interface b[R1]displayip interface brief*down: administratively down^down: standby(l): loopback(s): spoofingThe number of interface that is UP in Physical is 3The number of interface that is DOWN in Physical is 1The number of interface that is UP in Protocol is 3The number of interface that is DOWN in Protocol is 1Interface IP Address/Mask Physical Protocol GigabitEthernet0/0/0 192.168.1.254/24 up up GigabitEthernet0/0/1 192.168.12.1/24 up up GigabitEthernet0/0/2 unassigned down downNULL0 unassigned up up(s) [R1][R1][R1]Please check whether system data has been changed, and save data in time Configuration console time out, please press any key to log on<R1><R1><R1><R1>syEnter system view, return user view with Ctrl+Z.[R1][R1][R1]ipro[R1]ip route-[R1]ip route-static 192.168.23.0 255.255.255.0 192.168.12.2[R1][R1]ipro[R1]ip route-[R1]ip route-static 192.168.2.0 255.255.255.0 192.168.23.2[R1][R1][R1]dis[R1]displayipro[R1]displayip routing-tableRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 12 Routes : 12Destination/Mask Proto Pre Cost Flags NextHopInterface127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0192.168.1.0/24 Direct 0 0 D 192.168.1.254 GigabitEthernet0/0/0192.168.1.254/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0192.168.1.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0192.168.2.0/24 Static 60 0 RD 192.168.23.2 GigabitEthernet0/0/1192.168.12.0/24 Direct 0 0 D 192.168.12.1 GigabitEthernet0/0/1192.168.12.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1192.168.12.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1192.168.23.0/24 Static 60 0 RD 192.168.12.2 GigabitEthernet0/0/1255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0[R1]Please check whether system data has been changed, and save data in timeConfiguration console time out, please press any key to log on<R1>ping 192.168.2.254PING 192.168.2.254: 56 data bytes, press CTRL_C to breakReply from 192.168.2.254: bytes=56 Sequence=1 ttl=254 time=50 ms Reply from 192.168.2.254: bytes=56 Sequence=2 ttl=254 time=30 ms Reply from 192.168.2.254: bytes=56 Sequence=3 ttl=254 time=50 ms Reply from 192.168.2.254: bytes=56 Sequence=4 ttl=254 time=30 ms Reply from 192.168.2.254: bytes=56 Sequence=5 ttl=254 time=20 ms--- 192.168.2.254 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 20/36/50 ms<R1>ping 192.168.2.1PING 192.168.2.1: 56 data bytes, press CTRL_C to breakRequest time outReply from 192.168.2.1: bytes=56 Sequence=2 ttl=126 time=40 msReply from 192.168.2.1: bytes=56 Sequence=3 ttl=126 time=30 msReply from 192.168.2.1: bytes=56 Sequence=4 ttl=126 time=50 msReply from 192.168.2.1: bytes=56 Sequence=5 ttl=126 time=40 ms--- 192.168.2.1 ping statistics ---5 packet(s) transmitted4 packet(s) received20.00% packet lossround-trip min/avg/max = 30/40/50 ms<R1>saveThe current configuration will be written to the device.Are you sure to continue? (y/n)[n]:yIt will take several minutes to save configuration file, pleasewait.........Configuration file had been saved successfullyNote: The configuration file will take effect after being activated <R1>Please check whether system data has been changed, and save data in timeConfiguration console time out, please press any key to log onR2配置如下<Huawei>clo<Huawei>clock d<Huawei>clock datetime 18:56:00 2017-03-05<Huawei><Huawei>sy<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei][Huawei]sy[Huawei]sysname R2[R2][R2]su[R2]super p[R2]super password c[R2]super password cipher 123456[R2][R2]us[R2]user-i[R2]user-interface v[R2]user-interface vty 0 4[R2-ui-vty0-4][R2-ui-vty0-4]au[R2-ui-vty0-4]authentication-mode p[R2-ui-vty0-4]authentication-mode passwordPlease configure the login password (maximum length 16):123456[R2-ui-vty0-4][R2-ui-vty0-4]se[R2-ui-vty0-4]setau[R2-ui-vty0-4]set authentication P[R2-ui-vty0-4]set authentication password C[R2-ui-vty0-4]set authentication password cipher 123456[R2-ui-vty0-4][R2-ui-vty0-4]q[R2][R2]int[R2]interface G[R2]interfaceGigabitEthernet 0/0/0[R2-GigabitEthernet0/0/0][R2-GigabitEthernet0/0/0]ip ad[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24[R2-GigabitEthernet0/0/0]un[R2-GigabitEthernet0/0/0]undosh[R2-GigabitEthernet0/0/0]undo shutdownInfo: Interface GigabitEthernet0/0/0 is not shutdown.[R2-GigabitEthernet0/0/0][R2-GigabitEthernet0/0/0]q[R2][R2]int[R2]interface G[R2]interfaceGigabitEthernet 0/0/1[R2-GigabitEthernet0/0/1][R2-GigabitEthernet0/0/1]ip add[R2-GigabitEthernet0/0/1]ip address 192.168.23.1 24[R2-GigabitEthernet0/0/1]Mar 5 2017 19:02:40-08:00 R2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IPon the interface GigabitEthernet0/0/1 has entered the UP state. [R2-GigabitEthernet0/0/1]un[R2-GigabitEthernet0/0/1]undosh[R2-GigabitEthernet0/0/1]undo shutdownInfo: Interface GigabitEthernet0/0/1 is not shutdown.[R2-GigabitEthernet0/0/1][R2-GigabitEthernet0/0/1]quit[R2][R2][R2]dis[R2]displayipint[R2]displayip interface B[R2]displayip interface brief*down: administratively down^down: standby(l): loopback(s): spoofingThe number of interface that is UP in Physical is 3The number of interface that is DOWN in Physical is 1The number of interface that is UP in Protocol is 3The number of interface that is DOWN in Protocol is 1Interface IP Address/Mask Physical Protocol GigabitEthernet0/0/0 192.168.12.2/24 up up GigabitEthernet0/0/1 192.168.23.1/24 up up GigabitEthernet0/0/2 unassigned down downNULL0 unassigned up up(s) [R2]<R2><R2>sy<R2>system-viewEnter system view, return user view with Ctrl+Z.[R2][R2]iprou[R2]ip route-[R2]ip route-static 192.168.1.0 255.255.255.0 192.168.12.1[R2][R2]ipro[R2]ip route-[R2]ip route-static 192.168.2.0 255.255.255.0 192.168.23.2[R2][R2]dis[R2]displayipro[R2]displayip routing-tableRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 12 Routes : 12Destination/Mask Proto Pre Cost Flags NextHopInterface127.0.0.0/8 Direct 0 0 D 127.0.0.1InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1InLoopBack0127.255.255.255/32 Direct 0 0 D 127.0.0.1InLoopBack0192.168.1.0/24 Static 60 0 RD 192.168.12.1 GigabitEthernet0/0/0192.168.2.0/24 Static 60 0 RD 192.168.23.2 GigabitEthernet0/0/1192.168.12.0/24 Direct 0 0 D 192.168.12.2 GigabitEthernet0/0/0192.168.12.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0192.168.12.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0192.168.23.0/24 Direct 0 0 D 192.168.23.1 GigabitEthernet0/0/1192.168.23.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1192.168.23.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0[R2]Please check whether system data has been changed, and save data in timeConfiguration console time out, please press any key to log on<R2><R2><R2><R2>saveThe current configuration will be written to the device.Are you sure to continue? (y/n)[n]:yIt will take several minutes to save configuration file, please wait.........Configuration file had been saved successfullyNote: The configuration file will take effect after being activated <R2>Please check whether system data has been changed, and save data in timeConfiguration console time out, please press any key to log on R3配置如下<Huawei>clo<Huawei>clock d<Huawei>clock datetime 19:05:00 2017-03-05<Huawei><Huawei>sy<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei][Huawei]sy[Huawei]sysname R3[R3][R3]su[R3]super p[R3]super password c[R3]super password cipher 123456[R3][R3]user-i[R3]user-interface v[R3]user-interface vty 0 4[R3-ui-vty0-4]au[R3-ui-vty0-4]authentication-mode p[R3-ui-vty0-4]authentication-mode passwordPlease configure the login password (maximum length 16):123456 [R3-ui-vty0-4][R3-ui-vty0-4]se[R3-ui-vty0-4]set au[R3-ui-vty0-4]set authentication p[R3-ui-vty0-4]set authentication password c[R3-ui-vty0-4]set authentication password cipher 123456[R3-ui-vty0-4][R3-ui-vty0-4]q[R3][R3]int[R3]interface g[R3]interfaceGigabitEthernet 0/0/0[R3-GigabitEthernet0/0/0][R3-GigabitEthernet0/0/0]ip ad[R3-GigabitEthernet0/0/0]ip address 192.168.23.2 24[R3-GigabitEthernet0/0/0]Mar 5 2017 19:08:28-08:00 R3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IPon the interface GigabitEthernet0/0/0 has entered the UP state. [R3-GigabitEthernet0/0/0][R3-GigabitEthernet0/0/0]un[R3-GigabitEthernet0/0/0]undosh[R3-GigabitEthernet0/0/0]undo shutdownInfo: Interface GigabitEthernet0/0/0 is not shutdown.[R3-GigabitEthernet0/0/0][R3-GigabitEthernet0/0/0]q[R3][R3]int[R3]interface g[R3]interfaceGigabitEthernet 0/0/1[R3-GigabitEthernet0/0/1][R3-GigabitEthernet0/0/1]ip ad[R3-GigabitEthernet0/0/1]ip address 192.168.2.254 24[R3-GigabitEthernet0/0/1]Mar 5 2017 19:09:54-08:00 R3 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IPon the interface GigabitEthernet0/0/1 has entered the UP state. [R3-GigabitEthernet0/0/1][R3-GigabitEthernet0/0/1]un[R3-GigabitEthernet0/0/1]undosh[R3-GigabitEthernet0/0/1]undo shutdownInfo: Interface GigabitEthernet0/0/1 is not shutdown.[R3-GigabitEthernet0/0/1][R3-GigabitEthernet0/0/1]q[R3][R3]dis[R3]displayipint[R3]displayip interface b[R3]displayip interface brief*down: administratively down^down: standby(l): loopback(s): spoofingThe number of interface that is UP in Physical is 3The number of interface that is DOWN in Physical is 1The number of interface that is UP in Protocol is 3The number of interface that is DOWN in Protocol is 1Interface IP Address/Mask Physical Protocol GigabitEthernet0/0/0 192.168.23.2/24 up up GigabitEthernet0/0/1 192.168.2.254/24 up up GigabitEthernet0/0/2 unassigned down downNULL0 unassigned up up(s) [R3][R3]<R3>sy<R3>system-viewEnter system view, return user view with Ctrl+Z.[R3][R3]iPlease check whether system data has been changed, and save data in time Configuration console time out, please press any key to log on<R3><R3><R3>sy<R3>system-viewEnter system view, return user view with Ctrl+Z.[R3][R3][R3]ipro[R3]ip route-[R3]ip route-static 192.168.12.0 255.255.255.0 192.168.23.1[R3][R3]ipro[R3]ip route-[R3]ip route-static 192.168.1.0 255.255.255.0 192.168.12.1[R3][R3]dis[R3]displayipro[R3]displayip routing-tableRoute Flags: R - relay, D - download to fibRouting Tables: PublicDestinations : 12 Routes : 12Destination/Mask Proto Pre Cost Flags NextHopInterface127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0192.168.1.0/24 Static 60 0 RD 192.168.12.1 GigabitEthernet0/0/0192.168.2.0/24 Direct 0 0 D 192.168.2.254 GigabitEthernet0/0/1192.168.2.254/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1192.168.2.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/1192.168.12.0/24 Static 60 0 RD 192.168.23.1 GigabitEthernet0/0/0192.168.23.0/24 Direct 0 0 D 192.168.23.2 GigabitEthernet0/0/0192.168.23.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0192.168.23.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0[R3][R3][R3]ping 192.168.1.254PING 192.168.1.254: 56 data bytes, press CTRL_C to breakReply from 192.168.1.254: bytes=56 Sequence=1 ttl=254 time=350 ms Reply from 192.168.1.254: bytes=56 Sequence=2 ttl=254 time=90 ms Reply from 192.168.1.254: bytes=56 Sequence=3 ttl=254 time=50 ms Reply from 192.168.1.254: bytes=56 Sequence=4 ttl=254 time=40 ms Reply from 192.168.1.254: bytes=56 Sequence=5 ttl=254 time=40 ms--- 192.168.1.254 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 40/114/350 ms[R3]ping 192.168.1.1PING 192.168.1.1: 56 data bytes, press CTRL_C to breakRequest time outReply from 192.168.1.1: bytes=56 Sequence=2 ttl=126 time=40 msReply from 192.168.1.1: bytes=56 Sequence=3 ttl=126 time=60 msReply from 192.168.1.1: bytes=56 Sequence=4 ttl=126 time=30 msReply from 192.168.1.1: bytes=56 Sequence=5 ttl=126 time=40 ms--- 192.168.1.1 ping statistics ---5 packet(s) transmitted4 packet(s) received20.00% packet lossround-trip min/avg/max = 30/42/60 ms[R3]save^Error: Unrecognized command found at '^' position.[R3]q<R3><R3>saveThe current configuration will be written to the device.Are you sure to continue? (y/n)[n]:yIt will take several minutes to save configuration file, please wait..........Configuration file had been saved successfullyNote: The configuration file will take effect after being activated <R3>Please check whether system data has been changed, and save data in timeConfiguration console time out, please press any key to log onPC1测试PC2测试。
华为路由器直联与静态路由配置实验
网络拓扑图
实验步骤与具体方法
步骤 第一步：配置Router A： 分别为eth 0/0和eth 0/1端口指定规划好的IP地址，以下用B类网址为例： <Quidway>system [Quidway]interface ethernet 0/1 [Quidway-Ethernet1]ip addr 129.1.1.254 255.255.0.0 [Quidway-Ethernet0]int eth 0/0 [Quidway-Ethernet0]ip addr 129.2.1.1 C-A通过交换机联接到Router A的ethernet 0端口，配置PC-A ： IP：129.1.1.11 Mark：255.255.0.0 Gateway：129.1.1.254 第三步：配置Router B <Quidway>system [Quidway]interface ethernet 0/1 [Quidway-Ethernet1]ip addr 129.3.1.254 255.255.0.0 [Quidway-Ethernet0]int eth 0/0 [Quidway-Ethernet0]ip addr 129.2.1.2 255.255.0.0
直联路由的配置
网络拓扑图
192.168.1.1
192.168.2.1
192.168.2.2
192.168.1.2
实验二 直联路由 使用的命令 <Quidway>system [Quidway]interface ethernet 0/0 [Quidway-Ethernet0]ip addr 192.168.1.2 255.255.255.0 [Quidway-Ethernet0]undo shutdown [Quidway-Ethernet0]int eth 0/1 [Quidway-Ethernet1]ip addr 192.168.2.2 255.255.255.0 [Quidway-Ethernet1]undo shutdown 设置PCA的IP地址和子网掩码为： 192.168.1.1 255.255.255.0 设置PCB的IP地址和子网掩码为： 192.168.2.1 255.255.255.0
《实验七--静态路由协议配置》参考答案(H3C)最新
《实验七--静态路由协议配置》参考答案(H3C)最新D2. 删除静态路由协议配置命令[Router]undo ip route-static ip-address {mask | masklen} {interface-type interface-name | nexthop-address}[ preference value ] [ reject | blackhole ]#华为、H3C设备Router(config)#no ip route network [mask] {address | interface}[distance] [permanent] #CISCO设备五、实验步骤1.构建网络拓朴图根据需要添加网络设备、添加设备之间的连线，如图7-1所示。
2. 配置主机IP地址3. 配置路由器端口地址(1) 配置路由器A的端口IP地址<H3C>sys[H3C]sys RouterA[RouterA]display int[RouterA]int g0/0[RouterA-GigabitEthernet0/0]ip address 192.168.1.254 24[RouterA-GigabitEthernet0/0]int g0/1[RouterA-GigabitEthernet0/1]ip add 192.168.10.1 30 [RouterA-GigabitEthernet0/1]quit(2) 配置路由器B的端口IP地址<H3C>sys[H3C]sys RouterB[RouterB]int g0/0[RouterB-GigabitEthernet0/0]ip add 192.168.10.2 30 [RouterB-GigabitEthernet0/0]int g0/1[RouterB-GigabitEthernet0/1]ip add 192.168.20.1 30 [RouterB-GigabitEthernet0/1]int g0/2[RouterB-GigabitEthernet0/2]ip add 192.168.2.254 24 [RouterB-GigabitEthernet0/2]quit(3) 配置路由器C的端口IP地址<H3C>sys[H3C]sys RouterC[RouterC]int g0/0[RouterC-GigabitEthernet0/0]ip add 192.168.20.2 30 [RouterC-GigabitEthernet0/0]int g0/1[RouterC-GigabitEthernet0/1]ip add 192.168.3.254 244. 配置静态路由协议(1) 配置路由器A的静态路由协议#删除动态路由协议RIP< RouterA>sysSystem View: return to User View with Ctrl+Z.[RouterA]disp ip rout //查看路由表，如果有路由，删除路由后再进行实验//删除RIP路由协议，如果没有RIP路由协议，以下三个步骤可省略[RouterA]undo ripUndo RIP process? [Y/N]:y[RouterA]disp rip #或disp ip rout#配置静态路由协议[RouterA]ip route-static 192.168.2.0 24 192.168.10.2[RouterA]ip route-static 192.168.20.0 30 192.168.10.2[RouterA]ip route-static 192.168.3.0 24 192.168.10.2[RouterA]save(2) 配置路由器B的静态路由协议#删除动态路由协议RIP<RouterB>sysSystem View: return to User View with Ctrl+Z.[RouterB]disp ip rout //查看路由表，如果有路由，删除路由后再进行实验//删除RIP路由协议，如果没有RIP路由协议，以下三个步骤可省略[RouterB]undo ripUndo RIP process? [Y/N]:y[RouterB]disp rip #或disp ip rout#配置静态路由协议[RouterB]ip route-static 192.168.1.0 24 192.168.10.1[RouterB]ip route-static 192.168.3.0 24 192.168.20.2[RouterB]save(3) 配置路由器C的静态路由协议#删除动态路由协议RIP<RouterC>sysSystem View: return to User View with Ctrl+Z.[RouterC]disp ip rout //查看路由表，如果有路由，删除路由后再进行实验//删除RIP路由协议，如果没有RIP路由协议，以下三个步骤可省略[RouterC]undo ripUndo RIP process? [Y/N]:y[RouterC]disp rip #或disp ip rout#配置静态路由协议[RouterC]ip route-static 192.168.1.0 24 192.168.20.1[RouterC]ip route-static 192.168.2.0 24 192.168.20.1[RouterC]ip route-static 192.168.10.0 24 192.168.20.1[RouterC]save[RouterC]disp ip rout #或display ip routing-table，查看路由表5. 测试验证(1) 查看路由表(2) 测试网络连通性对路由器和计算机都可以使用ping命令测试网络连通性。
