包装机操作知识培训PPT课件
合集下载
包装印刷包装设备培训资料(ppt 53页)
(3)应严禁在送带轮和塑料带上加油,以免造成打滑, 影响捆扎。
集装化设备
要点:
物流模数的概念和作用 托盘的基本类型及使用要点 集装箱的定义 集装箱的尺寸,各部位的名称、标记 装箱作业注意事项
一、物流模数
概念:物流模数是指为了物流系统化、合理化和标 准化,而以数值关系表示的物流系统各种因素尺寸的标 准。
(1)热板熔融封合焊缝强度大,仅适用于热收缩膜,不适 用于热分解膜。
(2)超声波熔焊封合封口质量好,不污染环境,包装内物 不受热,尤其适用于聚酯、铝箔复合膜以及易受热变形的厚 塑料材料。但超声波封口机投资费用较大。
(3)辐射熔焊封合可进行连续封合,适用于聚酯薄膜和无 纺布材料。
(4)电磁感应熔焊封合能实现高速连续封合,适用于较厚 的聚烯烃材料。
五、常见灌装设备
在自动化的食品包装生产线上,灌装与封盖通常作为
一体机型设计,而且洗瓶、灌装、封盖三合一机型也得到开
发应用,使包装工序紧凑,可以降低食品在传输过程受二次
污染的可能性。
旋转型灌装机一般设计有多个灌装头,
以提高生产率。灌装头数至少6头,多至60头以上。随着灌 装头数的增加,灌装能力不断的提高,一些机型已超过 30000瓶/h的生产率。
可分为塑料包装机、纸袋包装机、玻璃瓶包装机及马 口铁罐头包装机等。 (2)按被包装物物理性能分
可分为液体、粉料及颗粒料包装机,粘稠体包装机等。 (3)按应用行业分
可分为食品包装机、医药包装机、粮食包装机等。 (4)按包装工艺方法分
可分为真空包装机、收缩包装机、拉伸包装机等。 (5)按功能分
可分为充填机、封口机、裹包机、清洗、干燥、杀菌机、 标签机、集装、拆卸机等; (6) 按包装设备的控制方式分
集装化设备
要点:
物流模数的概念和作用 托盘的基本类型及使用要点 集装箱的定义 集装箱的尺寸,各部位的名称、标记 装箱作业注意事项
一、物流模数
概念:物流模数是指为了物流系统化、合理化和标 准化,而以数值关系表示的物流系统各种因素尺寸的标 准。
(1)热板熔融封合焊缝强度大,仅适用于热收缩膜,不适 用于热分解膜。
(2)超声波熔焊封合封口质量好,不污染环境,包装内物 不受热,尤其适用于聚酯、铝箔复合膜以及易受热变形的厚 塑料材料。但超声波封口机投资费用较大。
(3)辐射熔焊封合可进行连续封合,适用于聚酯薄膜和无 纺布材料。
(4)电磁感应熔焊封合能实现高速连续封合,适用于较厚 的聚烯烃材料。
五、常见灌装设备
在自动化的食品包装生产线上,灌装与封盖通常作为
一体机型设计,而且洗瓶、灌装、封盖三合一机型也得到开
发应用,使包装工序紧凑,可以降低食品在传输过程受二次
污染的可能性。
旋转型灌装机一般设计有多个灌装头,
以提高生产率。灌装头数至少6头,多至60头以上。随着灌 装头数的增加,灌装能力不断的提高,一些机型已超过 30000瓶/h的生产率。
可分为塑料包装机、纸袋包装机、玻璃瓶包装机及马 口铁罐头包装机等。 (2)按被包装物物理性能分
可分为液体、粉料及颗粒料包装机,粘稠体包装机等。 (3)按应用行业分
可分为食品包装机、医药包装机、粮食包装机等。 (4)按包装工艺方法分
可分为真空包装机、收缩包装机、拉伸包装机等。 (5)按功能分
可分为充填机、封口机、裹包机、清洗、干燥、杀菌机、 标签机、集装、拆卸机等; (6) 按包装设备的控制方式分

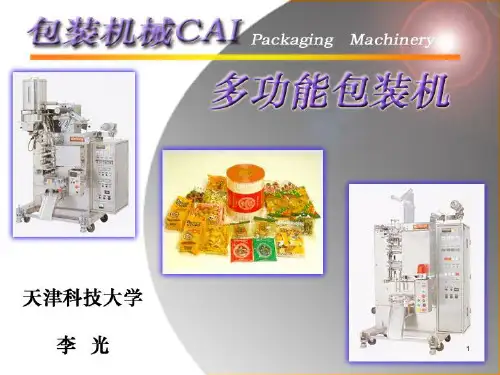

包装机械多功能包装机PPT课件
4-横封辊,5-切刀 21
(4)棱锥成型
动画演示
22
4. 四面封口扁平袋
包装袋形为四面封口扁平袋的制袋式袋装机如图 7-16、图7-17所示。
图7-16中,两卷单张薄膜经导辊引至双边纵封辊, 薄膜成对合筒状。
图7-17中是单卷平张薄膜经在三角形缺口导板1 的缺口尖端处有刀片2将运动着的薄膜中央剖切为 二片,并经此导板分成两路,再往下先对合纵封, 再装料,而后横封、切断。
1
教学内容
7.1 袋成型—充填—封口机 7.2 热成型—充填—封口机 7.3 箱成型—充填—封口机 7.4 真空/充气包装机 7.5 泡罩包装机
2
7.1 袋成型—充填—封口机
7.1.1 基本袋型 7.1.2 常用制袋成型器 7.1.3 典型机型及工作原理 7.1.4 主要机构 7.1.5 包装容量、袋宽、袋长和生产率的调节原理 7.1.6 卧式枕型包装机工艺原理及其包装参数的调节
先行装填,而后横封、切断,也有空袋制成后先行分切交 由带夹持手的直线输送链式间歇回转工序盘,在每次运动 停歇的工位上进行装袋、封口及卸料。
18
图7-13 卧式间歇三角形成型器制袋式袋装机 1-三角形成型器,2-纵封器,3-牵引辊,4-隔离板,5-开袋吸嘴,
6-加料管,7-横封器,8-牵引辊,9-切刀
8
5.直角缺口导板成型器
由缺口导板、导辊和双边 纵封辊组成。
成型器本身能将平张薄膜 对开后又能自动对折封口 呈圆筒形。
9
常见制袋成型器示意图
10
7.1.3 典型机型及工作原理
由于包装袋形的多样性,所以完成这些袋形的袋 装机械在机型及结构上也带来一定的差异,主要 反映在制袋及封口装置上。
(4)棱锥成型
动画演示
22
4. 四面封口扁平袋
包装袋形为四面封口扁平袋的制袋式袋装机如图 7-16、图7-17所示。
图7-16中,两卷单张薄膜经导辊引至双边纵封辊, 薄膜成对合筒状。
图7-17中是单卷平张薄膜经在三角形缺口导板1 的缺口尖端处有刀片2将运动着的薄膜中央剖切为 二片,并经此导板分成两路,再往下先对合纵封, 再装料,而后横封、切断。
1
教学内容
7.1 袋成型—充填—封口机 7.2 热成型—充填—封口机 7.3 箱成型—充填—封口机 7.4 真空/充气包装机 7.5 泡罩包装机
2
7.1 袋成型—充填—封口机
7.1.1 基本袋型 7.1.2 常用制袋成型器 7.1.3 典型机型及工作原理 7.1.4 主要机构 7.1.5 包装容量、袋宽、袋长和生产率的调节原理 7.1.6 卧式枕型包装机工艺原理及其包装参数的调节
先行装填,而后横封、切断,也有空袋制成后先行分切交 由带夹持手的直线输送链式间歇回转工序盘,在每次运动 停歇的工位上进行装袋、封口及卸料。
18
图7-13 卧式间歇三角形成型器制袋式袋装机 1-三角形成型器,2-纵封器,3-牵引辊,4-隔离板,5-开袋吸嘴,
6-加料管,7-横封器,8-牵引辊,9-切刀
8
5.直角缺口导板成型器
由缺口导板、导辊和双边 纵封辊组成。
成型器本身能将平张薄膜 对开后又能自动对折封口 呈圆筒形。
9
常见制袋成型器示意图
10
7.1.3 典型机型及工作原理
由于包装袋形的多样性,所以完成这些袋形的袋 装机械在机型及结构上也带来一定的差异,主要 反映在制袋及封口装置上。
十1.多功能包装机(袋成型-充填-封口机)PPT课件
薄膜以及复合材 料,它们具有良好的保护物品的性能,良好的热 封性(易于制袋成型)和印刷性。
2
一、袋成型-充填-封口机的包装工艺及类型
1. 袋形 ➢ 扁平袋:适用于诸如奶粉、味精、洗衣粉等粉状和小颗粒
产品的包装; ➢ 自立袋:适用于饮料、牛奶、洗衣液等液体产品的包装。
➢ 立式可包装成的袋形主要为三面封口袋、纵缝搭接袋、 纵缝对接袋、四面封口袋等,较适应于流动性好的液体、 半流体、粉体、颗粒状及小块状物料的包装。
四面封口袋型
4
➢ 卧式可包装成的袋形主要为枕形袋,也可包装成三 面封口袋、纵缝搭接袋、纵缝对接袋、四面封口袋 等,主要适应于块状物料的单件包装或组合包装, 如饼干、面包、方便面等。
扁平袋
三面封口袋
搭接三面封 口枕形袋
四面封口袋
对接三面封 口枕形袋
两面封口袋
自立袋
三边封口长 三边封口自 三边封口叉 三边封口棱
3
方形底袋
立袋
形袋
锥形袋
2.袋成型—充填—封口机类型
➢ 根据包装机总体结构布局分,可分成立式与卧式两类。 根据包装机运动形式可分为连续式和间歇式。目前连续 式袋成型—充填—封口包装机在食品企业广为采用。
4.切断装置
切断装置结构示意
18
二.卧式袋成型—充填—封口包装机
(一)包装工艺过程
薄膜从卷筒上抽出后, 经成型器(制袋器)将包装 材料翻折成筒状,并把 由进料带送来的物料裹 在里面,经热封滚轮进 行纵封,再通过封切刀 具在两个包装物中间进 行横封并切断,即完成 一个包装,由出料带送 出。
➢ 卧式袋成型-充填-封口机应用范围较广,主要用于块状物

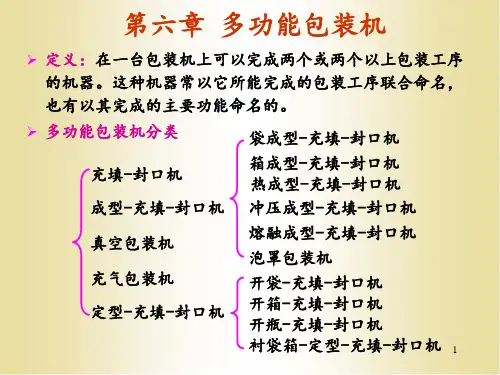

第六章 多功能包装机
➢ 定义:在一台包装机上可以完成两个或两个以上包装工序 的机器。这种机器常以它所能完成的包装工序联合命名,
2
一、袋成型-充填-封口机的包装工艺及类型
1. 袋形 ➢ 扁平袋:适用于诸如奶粉、味精、洗衣粉等粉状和小颗粒
产品的包装; ➢ 自立袋:适用于饮料、牛奶、洗衣液等液体产品的包装。
➢ 立式可包装成的袋形主要为三面封口袋、纵缝搭接袋、 纵缝对接袋、四面封口袋等,较适应于流动性好的液体、 半流体、粉体、颗粒状及小块状物料的包装。
四面封口袋型
4
➢ 卧式可包装成的袋形主要为枕形袋,也可包装成三 面封口袋、纵缝搭接袋、纵缝对接袋、四面封口袋 等,主要适应于块状物料的单件包装或组合包装, 如饼干、面包、方便面等。
扁平袋
三面封口袋
搭接三面封 口枕形袋
四面封口袋
对接三面封 口枕形袋
两面封口袋
自立袋
三边封口长 三边封口自 三边封口叉 三边封口棱
3
方形底袋
立袋
形袋
锥形袋
2.袋成型—充填—封口机类型
➢ 根据包装机总体结构布局分,可分成立式与卧式两类。 根据包装机运动形式可分为连续式和间歇式。目前连续 式袋成型—充填—封口包装机在食品企业广为采用。
4.切断装置
切断装置结构示意
18
二.卧式袋成型—充填—封口包装机
(一)包装工艺过程
薄膜从卷筒上抽出后, 经成型器(制袋器)将包装 材料翻折成筒状,并把 由进料带送来的物料裹 在里面,经热封滚轮进 行纵封,再通过封切刀 具在两个包装物中间进 行横封并切断,即完成 一个包装,由出料带送 出。
➢ 卧式袋成型-充填-封口机应用范围较广,主要用于块状物
第六章 多功能包装机
➢ 定义:在一台包装机上可以完成两个或两个以上包装工序 的机器。这种机器常以它所能完成的包装工序联合命名,

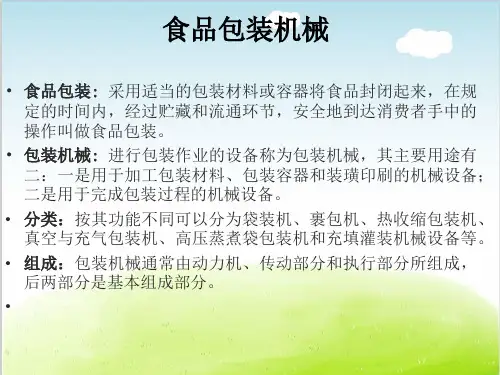

食品包装机械培训课件PPT(共-59张)精选全文完整版
(二)卧式袋装机 立式袋装机多用于液体饮料的制袋、装料(充填)和封口。 卧式袋装机多用于饼干、糕点、方便面、冰棒和雪糕等块状物料的包装。
第二节 裹包机
裹包机是通过对纸、铝箔、塑料薄膜及复合薄膜等包装材料进行折封、扭结等方式,对块状物料进行包装的一种加工设备。根据物料的形状、性质和不同的包装要求,可以有各种不同的裹包形状。 一、端折式裹包 用端边折角的办法进行裹包,如饼干、面包、香烟等的包装,折角后进行粘合或热合以防松开。 二、扭结式裹包 用包装材料裹包物料后,伸长部分的包装材料旋转扭结在一起,完成裹包,可分为双端扭结式(如糖果和冰棒等)和单端扭结式(如冰糕等)。 三、 粘合式裹包 由两层包装材料夹住物料,并粘合在一起。 四、 热缩式裹包 即用热缩性材料进行裹包,而后加热,使包装材料收缩,达到裹紧物料的目的,如糖果和碗碟的包装等。
(二)升降机构 当空瓶平移输送并上体的瓶下降到规定的位置,这一动作是由升降机构来完成的。常用的升降机构有三种型式:滑道式、压缩空气式及滑道和压缩空气混合式。 1.滑道式升降机构 滑道式升降机构的特点是结构比较简单,但在灌装过程中出了故障,瓶、罐依然沿滑道上升,会把瓶挤坏。它要求瓶、罐的质量高,特别是瓶颈不能弯曲,瓶要准确地推上瓶托,不然易被挤坏,为了克服此缺点,可采用压缩空气式升降机构。
热收缩薄膜材料的选择十分重要,首先要求薄膜在纵横两个方向上具有一定的收缩率。 收缩率=(L1-L2)/ L1 × 100%,L1为原始长度, L2为在 120℃的甘油中,浸放l~2s经水冷后的收缩长度。 目前应用较多的收缩薄膜有聚氯乙烯(PVC)、聚乙烯(PE)和聚丙烯(PP),其次还有聚偏二氯乙烯(PVDC),聚酯(PET),聚苯乙烯(EPS),乙烯一醋酸乙烯共聚物(EVA)等几种。
第五节 高压蒸煮袋包装设备
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
对中的,以中封的封边两边是否平 齐及图案为标准
二、包装机构造及主要部件
走纸部件主要是提动包装膜动力和张力,使包装膜 能沿刀封方向运行及使包装膜不跑偏。
1.1-1-3-2 走纸部件 1)托纸部件主动辊是走纸电机提供动力,与拉纸轮的线速度是一致的(为同一
电机机械传动) 2) 开合手柄 的作用是打开橡胶辊
刀封温控 表
中封温控 表
中封预热 温控表
各部件的作用
1、调速旋钮:调整速度,往右调 时速度变慢,往左调时速度变快
2、温控表:温度的设定和显示
二、包装机构造及主要部件
A走包膜系统
B中封机构
C刀封(横封)
包装机主要由此三大部件来实现包材的成袋、封口及切断
二、包装机构造及主要部件
刀封部件 1)升降螺杆 2)面刀/底刀 3)压簧 4)上刀座/下到座 5)托板 6)导电环/电刷 7)上/下刀轴
三、包装机操作说明
2.3-2调整及操作事项
温控表
左图为:操作面板示意图
触摸屏
按钮开关
三、包装机操作说明
1)触摸屏控制面板
图1
在开机后,触摸屏出现如图1所示画面,按进入键, 使画面进入运行和调整参数的菜单画面(图2)
三、包装机操作说明
图2
A、袋长设置:点击屏幕,输入所需的袋长,按ENT确认。跟踪方式 可选择自动袋长,也可选择手动袋长,根据需要选择操作
中封加热部件主要是通过发热管对铜块加热(不同材质的包装膜所需的温度不 一样)实现纵封包装膜的预热。 1.1-1-2-2 中封加热部件 1)中封加热部件采用的是铜块加热方式,依靠电磁电停机时打开,不接触包
装膜以免把包装膜烫坏;
2)中封加热前后加热块的间隙是 通过M6的调节螺丝来实现的,调 节时前后加热块需平行,不能出 现八字口,打开闭合需灵活;
包装机操作知识培训
一、安全注意事项 二、包装机故障原因及排除方法
一、安全注意事项
1、开机前 1)要检查工作台面、输
送带、封口刀座上一定 不能有工具或任何杂物, 观察机器周围有无异常。
2)保证包装速度调节旋 钮在最低位置
穿膜时打开,正常运行时需闭 合
3)走纸摆杆的作用是调整包装膜
进成袋器的角度,可上下、前 后调节
二、包装机构造及主要部件
成袋部件主要是通过成型板及支承板、短面板使包装膜成型袋纸的结构
1.1-1-3-3 成袋器部件 1)成袋器部件通过丝杆调节成型板位置的大小,来适应包装膜的大小;
2)成袋器的调节需根据产品的 大小、高度、包装膜的宽度来 调整,安装板调整成袋器的高度 成袋器固定板调整整个成袋器的 角度,两块成型板之间的间隙, 这些都需与走纸部件的走纸摆杆 相配合,包装膜一定要撑开、绷 紧才能成好袋。
ZP500机刀速调整
两种机型的刀速调整位置不一样,但是功能原理是一 样的,调整方法也是一样
三、包装机操作说明
2-2电源供应
1)连接电源
把电源电缆一端的蓝色
圆柱插头对应插入与其对应
的电气箱右侧面的插座内,
另一端插头插入供电电源插
座。
***注意:本机器使用电
源为220V 50Hz交流电,严禁
二、包装机构造及主要部件
上面介绍的是ZP500包装机的结构, ZP100/320 包装机结构与ZP500包装机相 差不大,主要的部件也是刀封部件、走膜 系统(含托纸部件,走纸部件,成带器部 件)及中封部件 各部分原理及调节方法也一致 ,可参照上 述结构的描述。
二、包装机构造及主要部件
ZP320机刀速调整
3)加热铜块使用一段时间后因为 长期和包装膜接触,会产生污垢, 需定期清理干净
二、包装机构造及主要部件
拉纸部件主要是通过两个轮子夹着包装膜啮合,以提供对包装膜前进的动力 1.1-1-2-3 拉纸部件 1)拉纸部件上的拉纸轮的线速度是和走纸部件主动轴的线速度一致,包正包
装膜前进的速度一致;
2)主动送纸轮与被动送纸轮 的间隙用调节螺丝的进退
加热的发热管,跑高速时热量的传递会比较稳定,通过调节螺丝的进出 来调
节两个压合轮的挤压的力度,包装膜厚的间隙要大,包装膜薄则间隙小,
成袋后根据包装物的松紧度要, 调节压合轮的高低,在压合轮与 内外轴的台阶位上垫垫片,压合 轮升的越高则包装出来越紧,充 气产品不需要包的紧,需就足够 的间隙
二、包装机构造及主要部件
一、安全注意事项
2、运转时
1)严禁把手和头靠近或接触运转 部件。
2)严禁把手和工具伸入横封刀座 内
3)运转正常时,严禁频繁切换操 作按钮及随意更改参数
4)严禁超高速长时间运行(35300包/分)
5)应锁好电箱门,且箱内和机器 底部不得堆放任何物品
二、包装机构造及主要部件
调速旋钮
二、包装机构造及主要部件
中封部件 1.压合部件 2.调节手轮 3.中封加热部件 4.拉纸部件
二、包装机构造及主要部件
中封部件主要是通过发热管对压合轮加热(不同材质的包装膜所需的温度不一 样)实现纵封的封口: 1.1-1-2-1 中封部件 1)压合部件采用的是大轮子加热压合方式,区别与小轮子的压合,自身带有
本机连接380V交流电或其他
不符合上述要求的电源
三、包装机操作说明
2.3-1试机
第一次接通电源后,作以下检查: 首先确保速度调节旋钮调在最左位置,按点动按钮,
检查机器是否正常运转,有无其他异常声响。 检查机器试运行 在确保机器周围均安全后,按下“起动”按钮,机
器开始运行。按下“停止”按钮,运行停止。
二、包装机构造及主要部件
托纸部件主要是固定包装卷膜,ZP500采用的是自动对中的方式。 1.1-1-3-1 托纸部件 1)托纸部件采用的是自动对中方式,通过锁紧手柄转动丝杆(丝杆为正反螺牙)
让卡膜的卡块进退来卡住包装卷膜 2)刹车带的作用为反之卷膜倒退 刹车带的一边靠弹簧拉住,刹车 带不能调节的太紧, 3)进出手柄作用是调节包装卷膜
进 行调节,其原理与拉纸
轮 一致
二、包装机构造及主要部件
中封部件中的压合轮的速度 可由调节手柄调节,调节手 柄带动拨叉,拨动平皮带在 锥形轮中的的位置来实现速 度的变化,当包装膜在压合 轮出堵时应加快,反之减 慢。
二、包装机构造及主要部件
C.走膜系统 1.托纸部件 打码机 2.走纸部件 3.成带器部件
二、包装机构造及主要部件
走纸部件主要是提动包装膜动力和张力,使包装膜 能沿刀封方向运行及使包装膜不跑偏。
1.1-1-3-2 走纸部件 1)托纸部件主动辊是走纸电机提供动力,与拉纸轮的线速度是一致的(为同一
电机机械传动) 2) 开合手柄 的作用是打开橡胶辊
刀封温控 表
中封温控 表
中封预热 温控表
各部件的作用
1、调速旋钮:调整速度,往右调 时速度变慢,往左调时速度变快
2、温控表:温度的设定和显示
二、包装机构造及主要部件
A走包膜系统
B中封机构
C刀封(横封)
包装机主要由此三大部件来实现包材的成袋、封口及切断
二、包装机构造及主要部件
刀封部件 1)升降螺杆 2)面刀/底刀 3)压簧 4)上刀座/下到座 5)托板 6)导电环/电刷 7)上/下刀轴
三、包装机操作说明
2.3-2调整及操作事项
温控表
左图为:操作面板示意图
触摸屏
按钮开关
三、包装机操作说明
1)触摸屏控制面板
图1
在开机后,触摸屏出现如图1所示画面,按进入键, 使画面进入运行和调整参数的菜单画面(图2)
三、包装机操作说明
图2
A、袋长设置:点击屏幕,输入所需的袋长,按ENT确认。跟踪方式 可选择自动袋长,也可选择手动袋长,根据需要选择操作
中封加热部件主要是通过发热管对铜块加热(不同材质的包装膜所需的温度不 一样)实现纵封包装膜的预热。 1.1-1-2-2 中封加热部件 1)中封加热部件采用的是铜块加热方式,依靠电磁电停机时打开,不接触包
装膜以免把包装膜烫坏;
2)中封加热前后加热块的间隙是 通过M6的调节螺丝来实现的,调 节时前后加热块需平行,不能出 现八字口,打开闭合需灵活;
包装机操作知识培训
一、安全注意事项 二、包装机故障原因及排除方法
一、安全注意事项
1、开机前 1)要检查工作台面、输
送带、封口刀座上一定 不能有工具或任何杂物, 观察机器周围有无异常。
2)保证包装速度调节旋 钮在最低位置
穿膜时打开,正常运行时需闭 合
3)走纸摆杆的作用是调整包装膜
进成袋器的角度,可上下、前 后调节
二、包装机构造及主要部件
成袋部件主要是通过成型板及支承板、短面板使包装膜成型袋纸的结构
1.1-1-3-3 成袋器部件 1)成袋器部件通过丝杆调节成型板位置的大小,来适应包装膜的大小;
2)成袋器的调节需根据产品的 大小、高度、包装膜的宽度来 调整,安装板调整成袋器的高度 成袋器固定板调整整个成袋器的 角度,两块成型板之间的间隙, 这些都需与走纸部件的走纸摆杆 相配合,包装膜一定要撑开、绷 紧才能成好袋。
ZP500机刀速调整
两种机型的刀速调整位置不一样,但是功能原理是一 样的,调整方法也是一样
三、包装机操作说明
2-2电源供应
1)连接电源
把电源电缆一端的蓝色
圆柱插头对应插入与其对应
的电气箱右侧面的插座内,
另一端插头插入供电电源插
座。
***注意:本机器使用电
源为220V 50Hz交流电,严禁
二、包装机构造及主要部件
上面介绍的是ZP500包装机的结构, ZP100/320 包装机结构与ZP500包装机相 差不大,主要的部件也是刀封部件、走膜 系统(含托纸部件,走纸部件,成带器部 件)及中封部件 各部分原理及调节方法也一致 ,可参照上 述结构的描述。
二、包装机构造及主要部件
ZP320机刀速调整
3)加热铜块使用一段时间后因为 长期和包装膜接触,会产生污垢, 需定期清理干净
二、包装机构造及主要部件
拉纸部件主要是通过两个轮子夹着包装膜啮合,以提供对包装膜前进的动力 1.1-1-2-3 拉纸部件 1)拉纸部件上的拉纸轮的线速度是和走纸部件主动轴的线速度一致,包正包
装膜前进的速度一致;
2)主动送纸轮与被动送纸轮 的间隙用调节螺丝的进退
加热的发热管,跑高速时热量的传递会比较稳定,通过调节螺丝的进出 来调
节两个压合轮的挤压的力度,包装膜厚的间隙要大,包装膜薄则间隙小,
成袋后根据包装物的松紧度要, 调节压合轮的高低,在压合轮与 内外轴的台阶位上垫垫片,压合 轮升的越高则包装出来越紧,充 气产品不需要包的紧,需就足够 的间隙
二、包装机构造及主要部件
一、安全注意事项
2、运转时
1)严禁把手和头靠近或接触运转 部件。
2)严禁把手和工具伸入横封刀座 内
3)运转正常时,严禁频繁切换操 作按钮及随意更改参数
4)严禁超高速长时间运行(35300包/分)
5)应锁好电箱门,且箱内和机器 底部不得堆放任何物品
二、包装机构造及主要部件
调速旋钮
二、包装机构造及主要部件
中封部件 1.压合部件 2.调节手轮 3.中封加热部件 4.拉纸部件
二、包装机构造及主要部件
中封部件主要是通过发热管对压合轮加热(不同材质的包装膜所需的温度不一 样)实现纵封的封口: 1.1-1-2-1 中封部件 1)压合部件采用的是大轮子加热压合方式,区别与小轮子的压合,自身带有
本机连接380V交流电或其他
不符合上述要求的电源
三、包装机操作说明
2.3-1试机
第一次接通电源后,作以下检查: 首先确保速度调节旋钮调在最左位置,按点动按钮,
检查机器是否正常运转,有无其他异常声响。 检查机器试运行 在确保机器周围均安全后,按下“起动”按钮,机
器开始运行。按下“停止”按钮,运行停止。
二、包装机构造及主要部件
托纸部件主要是固定包装卷膜,ZP500采用的是自动对中的方式。 1.1-1-3-1 托纸部件 1)托纸部件采用的是自动对中方式,通过锁紧手柄转动丝杆(丝杆为正反螺牙)
让卡膜的卡块进退来卡住包装卷膜 2)刹车带的作用为反之卷膜倒退 刹车带的一边靠弹簧拉住,刹车 带不能调节的太紧, 3)进出手柄作用是调节包装卷膜
进 行调节,其原理与拉纸
轮 一致
二、包装机构造及主要部件
中封部件中的压合轮的速度 可由调节手柄调节,调节手 柄带动拨叉,拨动平皮带在 锥形轮中的的位置来实现速 度的变化,当包装膜在压合 轮出堵时应加快,反之减 慢。
二、包装机构造及主要部件
C.走膜系统 1.托纸部件 打码机 2.走纸部件 3.成带器部件
