东大《电力电子电路X》离线作业

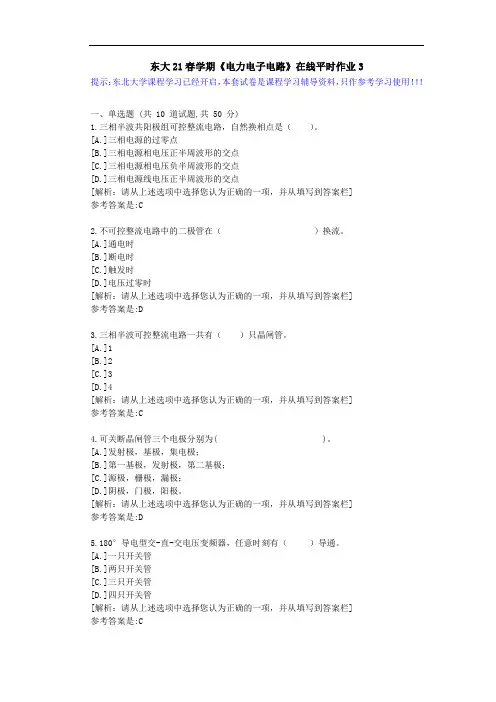

【东大】21春学期《电力电子电路》在线平时作业3参考资料
东大21春学期《电力电子电路》在线平时作业3
提示：东北大学课程学习已经开启，本套试卷是课程学习辅导资料，只作参考学习使用！！！
一、单选题 (共 10 道试题,共 50 分)
1.三相半波共阳极组可控整流电路，自然换相点是（）。
[A.]三相电源的过零点
[B.]三相电源相电压正半周波形的交点
[C.]三相电源相电压负半周波形的交点
[D.]三相电源线电压正半周波形的交点
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:C
2.不可控整流电路中的二极管在（）换流。
[A.]通电时
[B.]断电时
[C.]触发时
[D.]电压过零时
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:D
3.三相半波可控整流电路一共有（）只晶闸管。
[A.]1
[B.]2
[C.]3
[D.]4
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:C
4.可关断晶闸管三个电极分别为( )。
[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:D
5.180°导电型交-直-交电压变频器，任意时刻有（）导通。
[A.]一只开关管
[B.]两只开关管
[C.]三只开关管
[D.]四只开关管
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:C。

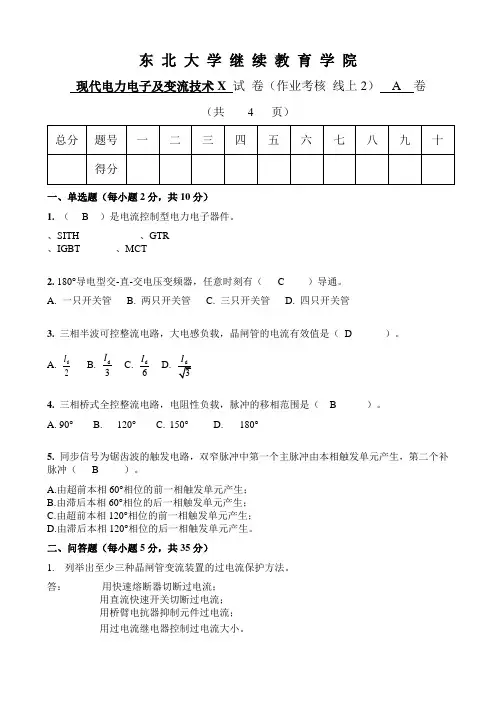

东北大学《现代电力电子及变流技术X》期末考核作业386
东 北 大 学 继 续 教 育 学 院现代电力电子及变流技术X 试 卷（作业考核 线上2） A 卷（共 4 页）一、单选题（每小题2分，共10分） 1. （B ）是电流控制型电力电子器件。
、SITH 、GTR 、IGBT 、MCT2. 180°导电型交-直-交电压变频器，任意时刻有（ C ）导通。
A. 一只开关管 B. 两只开关管 C. 三只开关管 D. 四只开关管3. 三相半波可控整流电路，大电感负载，晶闸管的电流有效值是（ D ）。
A.d2I B. d 3I C. d 6I D.4. 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（ B ）。
A. 90° B. 120° C. 150° D.180°5. 同步信号为锯齿波的触发电路，双窄脉冲中第一个主脉冲由本相触发单元产生，第二个补脉冲（ B ）。
A.由超前本相60°相位的前一相触发单元产生；B.由滞后本相60°相位的后一相触发单元产生；C.由超前本相120°相位的前一相触发单元产生；D.由滞后本相120°相位的后一相触发单元产生。
二、问答题（每小题5分，共35分）1. 列举出至少三种晶闸管变流装置的过电流保护方法。
答： 用快速熔断器切断过电流； 用直流快速开关切断过电流； 用桥臂电抗器抑制元件过电流；用过电流继电器控制过电流大小。
2. 触发电路中设置控制电压U ct和偏移电压U b各起什么作用如何调整答:控制电压U ct 用来调节输出电压。
一般是U ct=0时，U d=0v。
U ct=U ctm，U d=U dm。
偏移电压U b用来调节输出的零位。
一般是Uct=0v时，调节Ub，使Ud=0v。
偏移电压Ub调好后一般不再动了。
3. 生成SPWM波形有几种软件采样方法各有什么优缺点答：自然采样法：实时计算与控制困难，一般事先计算好，通过查表方式控制。
东北大学考试卷《电力电子电路X》考核作业
东 北 大 学 继 续 教 育 学 院电力电子电路X （ 作业考核 线下 ） B 卷1. 晶闸管的额定电流是以（ C ）的形式定义的。
A. 电流峰值 B 电流有效值 C 电流平均值 D 电流瞬时值2. 三相零式可控整流电路，大电感负载，晶闸管的电流有效值是（ D）。
A. d2I B. d 3I C. d 6I 3. 可实现有源逆变的电路为（ B ）。
A 、单相全控桥接续流二极管电路B 、三相半波可控整流电路C 、三相半控桥整流桥电路D 、单相半控桥整流电路4. 三相桥式全控整流电路一共有（ D ）只晶闸管。
A. 2B. 3C. 4D. 6二、多选题（每题4分，共8分）1. 晶闸管导通的条件是（ AB ）。
A. 阳极电位高于阴极电位B. 在控制极施加对阴极为正的且满足要求的触发脉冲C. 阴极电位高于阳极电位D. 在控制极施加对阳极为正的且满足要求的触发脉冲2. 三相桥式全控整流电路，触发信号应采用（ AD ）。
A. 宽脉冲 B 窄脉冲 C 双宽脉冲 D 双窄脉冲三．问答题（每题5分，共30分）1．什么是有源逆变？答：可控整流电路工作在逆变状态，把该电路的交流侧接到交流电源上，把直流电逆变成与交流电源同频率的交流电返送到电源。
2. 什么是电压型逆变电路？有什么特点？答：直流侧是电压源的称为电压型逆变电路，也称电压源型逆变电路；电压源型逆电路采用电容作储能元件（1）直流侧为电压源，或并联大电容C，直流侧电压恒定，直流回路呈现低阻抗，（2）交流侧输出电压波形为矩形波，（3）当交流侧为阻感性负载时，各功率开关元件旁需要设置反并联续流二极管。
3. 说明同步调制有何优缺点。
答：同步调制方式中，信号波频率变化时载波比N 不变，信号波一个周期内输出的脉冲数是固定的，脉冲相位也是固定的。
当逆变电路输出频率很低时，同步调制时的载波频率fc 也很低。
fc 过低时由调制带来的谐小组不易滤除。
当负载为电动机时也会带来较大的转矩脉动和噪声。

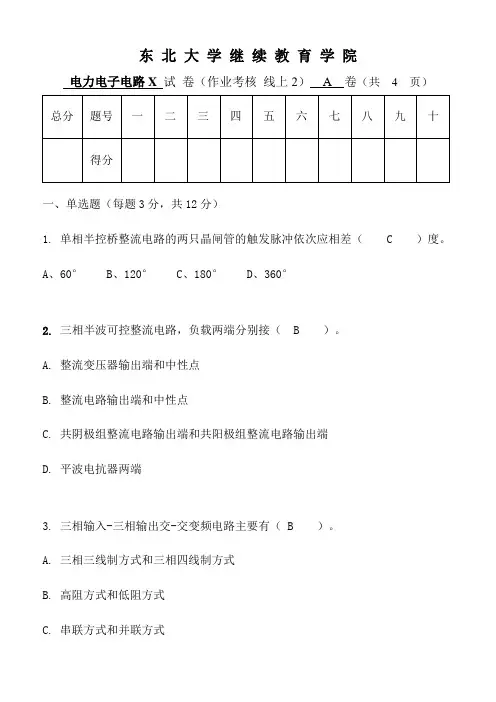

东北大学学期考试《电力电子电路X》考核作业
东北大学继续教育学院电力电子电路X试卷（作业考核线上2） A 卷（共 4 页）一、单选题（每题3分，共12分）1. 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（ C ）度。
A、60°B、120°C、180°D、360°2. 三相半波可控整流电路，负载两端分别接（ B ）。
A. 整流变压器输出端和中性点B. 整流电路输出端和中性点C. 共阴极组整流电路输出端和共阳极组整流电路输出端D. 平波电抗器两端3. 三相输入-三相输出交-交变频电路主要有（ B ）。
A. 三相三线制方式和三相四线制方式B. 高阻方式和低阻方式C. 串联方式和并联方式D. 公共交流母线进线方式和输出Y形联结方式4. 120°导电型交-直-交电流变频器，任意时刻有（ B ）导通。
A. 一只开关管B. 两只开关管C. 三只开关管D. 四只开关管二、多选题（每题4分，共8分）1. 全控型电力电子器件有（ BC ）。
A.Thyristor、GTR、P-MOSFET、IGBTB.GTR、P-MOSFET、IGBT、IGCTC.IGBT、MCT、GTR、GTOD.Power Diode、MCT、GTO、IGBT2. 三相桥式全控整流电路，自然换相点是（ BCD ）。
A. 三相电源线电压的过零点B. 三相电源相电压正半周波形的交点C. 三相电源相电压负半周波形的交点D. 三相电源线电压正半周波形的交点三．问答题（每题5分，共30分）1．试说明晶闸管的动态参数断态电压临界上升率du/dt。
答：在额定结温和门极开路条件下，使晶闸管保持断态所能承受的上升率。
2. 并联谐振式逆变电路利用负载进行换流，为保证换流应满足什么条件？答：负载换流方式要求负载电流超前于电压，使负载电路总体上工作在容性，并略失谐的情况下。
3. 说明同步调制有何优缺点。
答：对于任意的调制波频率fr，载波比N保持恒定的脉宽调制称为同步调制。

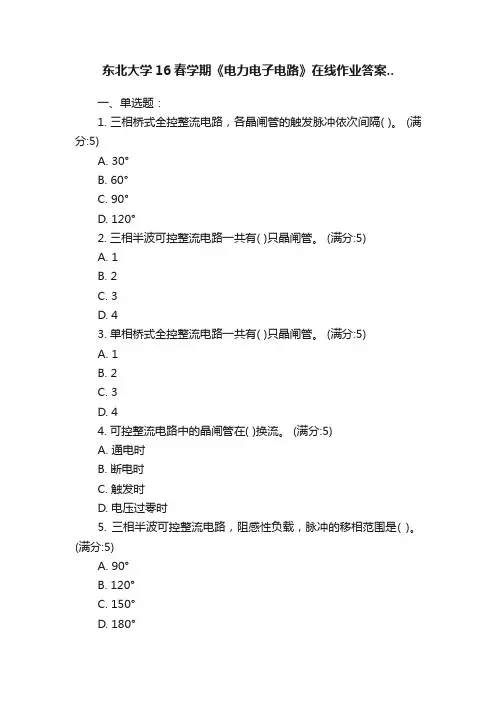

东北大学16春学期《电力电子电路》在线作业答案..
东北大学16春学期《电力电子电路》在线作业答案..一、单选题：1. 三相桥式全控整流电路，各晶闸管的触发脉冲依次间隔( )。
(满分:5)A. 30°B. 60°C. 90°D. 120°2. 三相半波可控整流电路一共有( )只晶闸管。
(满分:5)A. 1B. 2C. 3D. 43. 单相桥式全控整流电路一共有( )只晶闸管。
(满分:5)A. 1B. 2C. 3D. 44. 可控整流电路中的晶闸管在( )换流。
(满分:5)A. 通电时B. 断电时C. 触发时D. 电压过零时5. 三相半波可控整流电路，阻感性负载，脉冲的移相范围是( )。
(满分:5)A. 90°B. 120°C. 150°D. 180°6. 晶闸管三个电极分别为( )。
(满分:5)A. 发射极，基极，集电极；B. 第一基极，发射极，第二基极；C. 源极，栅极，漏极；D. 阴极，门极，阳极。
7. 单相全波可控整流电路，大电感负载，晶闸管的电流平均值是( )。
(满分:5)A. AB. BC. CD. D8. 晶闸管的额定电压是( )。
(满分:5)A. 断态重复峰值电压B. 反向重复峰值电压C. A和B中较大者D. A和B中较小者9. 三相桥式全控整流电路，全部自然换相点是( )。
A. B. C. D. 答：（D ） (满分:5)A. 三相电源线电压的过零点B. 三相电源相电压正半周波形的交点C. 三相电源相电压负半周波形的交点D. 三相电源线电压正半周波形的交点10. 绝缘栅双极晶体管IGBT三个电极分别为( )。
(满分:5)A. 发射极，基极，集电极；B. 发射极，栅极，集电极；C. 源极，栅极，漏极；D. 阴极，门极，阳极。
三、判断题：1. 降压式直流斩波器也称为Boost变换器。
(满分:5)A. 错误2.晶闸管的导通条件是阳极电位高于阴极电位，且控制极有满足要求的触发脉冲。
[东北大学]20秋学期《电力电子电路》在线平时作业1-资料答案
![[东北大学]20秋学期《电力电子电路》在线平时作业1-资料答案](https://img.taocdn.com/s3/m/411048338762caaedc33d44b.png)
[东北大学]20秋学期《电力电子电路》在线平时作业1
提示：本资料为中医大学习辅导资料，只做参考学习使用！！
一、单选题 (共 10 道试题,共 50 分)
1.三相半波可控整流电路，晶闸管的电流平均值是（）。
{图}
-A.-A
-B.-B
-C.-C
-D.-D
【参考选项是】:B
2.可控整流电路中的晶闸管在( )换流。
-A.-通电时
-B.-断电时
-C.-触发时
-D.-电压过零时
【参考选项是】:C
3.晶闸管的额定电流是以（）的形式定义的。
-A.-电流峰值
-B.-电流有效值
-C.-电流平均值
-D.-电流瞬时值
【参考选项是】:C
4.晶闸管的额定电压是（）。
-A.-断态重复峰值电压
-B.-反向重复峰值电压
-C.-A和B中较大者
-D.-A和B中较小者
【参考选项是】:D
5.三相半波可控整流电路，电阻性负载，脉冲的移相范围是（）。
-A.-90°
-B.-120°
-C.-150°
-D.-180°
【参考选项是】:C
6.单相桥式半控整流电路一共有（）只晶闸管。
-A.-1
-B.-2。
[东北大学]18秋学期《电力电子电路》在线作业2
![[东北大学]18秋学期《电力电子电路》在线作业2](https://img.taocdn.com/s3/m/2e38641ddf80d4d8d15abe23482fb4daa58d1dd9.png)
[东北大学]18秋学期《电力电子电路》在线作业2【奥鹏】[东北大学]18秋学期《电力电子电路》在线作业2试卷总分:100得分:100第1题,三相桥式全控整流电路一共有（）只晶闸管。
a、2b、3c、4d、6第2题,全控型电力电子器件存有（）。
a、powerdiode、p-mosfet、sit、igbtb、p-mosfet、igbt、gtr、gtoc、sith、mct、thyristor、gtod、igct、gto、triac、ipm第3题,单相桥式全控整流电路一共有（）只晶闸管。
a、1b、2c、3d、4第4题,三相桥式全系列往下压整流电路，全部自然再加相点就是（）a、三相电源线电压的过零点b、三相电源相电压正半周波形的交点c、三相电源相电压负半周波形的交点d、三相电源线电压正半周波形的交点第5题,三相半波受控整流电路一共存有（）只晶闸管。
a、1b、2c、3d、4第6题,晶闸管的额定电流是以（）的形式定义的。
a、电流峰值b、电流有效值c、电流平均值d、电流瞬时值第7题,不可控整流电路中的二极管在（）换流。
a、通电时b、断电时c、触发时d、电压过零时第8题,单结晶体管三个电极分别为()。
a、发射极，基极，集电极；b、第一基极，发射极，第二基极；c、源极，栅极，漏极；d、阴极，门极，阳极。
第9题,120°导电型交-直-缴电流变频器，任一时刻存有（）导通。
a、一只控制器管b、两只控制器管c、三只控制器管d、四只控制器管第10题,三相全控桥式反并联可逆电路，存在（）环流通路。
a、1条b、2条c、3条d、4条第11题,单相交流调压电路磁铁感性功率时，应使用较窄脉冲引爆。
a、错误b、恰当第12题,gtr的击穿电压之间的关系为bucbobucexbucesbucerbuceo。
a、错误b、正确第13题,双向晶闸管的四种引爆方式中，i＋引爆方式的引爆灵敏度最低。
a、错误b、恰当第14题,降压式直流斩波器，输入电流不连续，输出电流连续。
东北大学22春《电力电子电路》在线平时作业1
《电力电子电路》在线平时作业11：单相半波可控整流电路一共有（）只晶闸管。
A、1B、2C、3D、4答案：A2：单结晶体管三个电极分别为( )。
A、发射极，基极，集电极；B、第一基极，发射极，第二基极；C、源极，栅极，漏极；D、阴极，门极，阳极。
答案：B3：绝缘栅双极晶体管IGBT三个电极分别为( )。
A、发射极，基极，集电极；B、发射极，栅极，集电极；C、源极，栅极，漏极；D、阴极，门极，阳极。
答案：B4：锯齿波触发电路，整定初始相位时需要调整（）。
A、电源电压UEB、控制电压UctC、偏移电压UpD、同步电压UTS答案：C5：不可控整流电路中的二极管在（）换流。
A、通电时B、断电时C、触发时D、电压过零时答案：D6：单相全波可控整流电路一共有（）只晶闸管。
A、1B、2C、3D、4答案：B7： 180°导电型交-直-交电压变频器，任意时刻有（）导通。
A、一只开关管B、两只开关管C、三只开关管D、四只开关管答案：C8：三相半波共阴极组可控整流电路，自然换相点是（）。
A、三相电源的过零点B、三相电源相电压正半周波形的交点C、三相电源相电压负半周波形的交点D、三相电源线电压负半周波形的交点答案：B9：三相桥式半控整流电路一共有（）只晶闸管。
A、2B、3C、4D、6答案：B10：两组晶闸管反并联电路，一共有（）。
A、两种工作状态B、三种工作状态C、四种工作状态D、以上各种状态答案：C11：缓冲电路的基本设计思路是：在器件开通时，使电压缓升；在器件关断时，使电流缓升。
A、错误B、正确答案：A12：升压式直流斩波器也称为Buck变换器。
A、错误答案：A13： IGBT存在擎住效应。
A、错误B、正确答案：B14：同步信号为锯齿波的触发电路主要由脉冲形成与放大、锯齿波形成和脉冲移相、同步环节、双载脉冲形成、强触发等环节组成。
A、错误B、正确答案：B15：升-降压式直流斩波器，输入电流连续，输出电流连续。
东大离线电力电子电路 (A)参考答案
学习中心： 院校学号： 姓名
课程名称: 电力电子电路
东 北 大 学 继 续 教 育 学 院
电力电子电路 试 卷（作业考核 线下） A 卷
一、单选题（每题3分，共12分）
1. 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（
C ）度。
A 、60° B 、120° C 、180°
D 、360°
2. 三相半波可控整流电路，负载两端分别接（ B ）。
A. 整流变压器输出端和中性点
B. 整流电路输出端和中性点
C. 共阴极组整流电路输出端和共阳极组整流电路输出端
D. 平波电抗器两端
3. 三相输入-三相输出交-交变频电路主要有（ B ）。
A. 三相三线制方式和三相四线制方式
B. 高阻方式和低阻方式
C. 串联方式和并联方式
D. 公共交流母线进线方式和输出Y 形联结方式。
东北大学2021年9月《电力电子电路》作业考核试题及答案参考11
东北大学2021年9月《电力电子电路》作业考核试题及答案参考1. 全控型电力电子器件有( )。
全控型电力电子器件有( )。
A、SITH、MCT、Thyristor、GTOB、Power Diode、P-MOSFET、SIT、IGBTC、P-MOSFET、IGBT、GTR、GTOD、IGCT、GTO、TRIAC、IPM正确答案：C2. 三相桥式半控整流电路，电阻性负载，最大移相范围是150°。
( )A.正确B.错误参考答案：B3. 电压调整的措施有哪几种?参考答案：系统电压的调整必须根据系统的具体要求,在不同的厂站,采用不同的方法,常用电压调整方法有以下几种:1、增减无功功率进行调压,如发电机、调相机、并联电容器、并联电抗器调压;2、改变有功功率和无功功率的分布进行调压,如调压变压器、改变变压器分接头调压;3、改变网络参数进行调压,如串联电容器、投停并列运行变压器、投停空载或轻载高压线路调压。
特殊情况下有时采用调整用电负荷或限电的方法调整电压。
4. 锯齿波触发电路，整定初始相位时需要调整( )。
A.电源电压UEB.控制电压UctC.偏移电压UpD.同步电压UTS参考答案：C5. 欠火石灰是否会引起石灰的后期熟化，抹灰后会造成起鼓和开裂。
( )此题为判断题(对，错)。
参考答案：错6. 三相桥式半控整流电路一共有( )只晶闸管。
三相桥式半控整流电路一共有( )只晶闸管。
A、6B、4C、3D、2正确答案：C7. P-MOSFET栅偏压大于零时，漏源极之间才存在导电沟道的称为增强型。
( )A.错误B.正确参考答案：B8. 房间的层高是指室内楼地面到楼板顶棚下皮或板下凸出物的底面的垂直距离。
( )此题为判断题(对，错)。
正确答案：×9. 三相半波共阳极组可控整流电路，自然换相点是( )。
A.三相电源的过零点B.三相电源相电压正半周波形的交点C.三相电源相电压负半周波形的交点D.三相电源线电压正半周波形的交点参考答案：C10. 图中电位Ub=4.4V。
东北大学19秋学期《电力电子电路》在线平时作业2满分资料
19秋学期《电力电子电路》在线平时作业2试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)1.三相半波可控整流电路一共有（）只晶闸管。
A.4B.3C.2D.1答案:B2.场效应管三个电极分别为( )。
A.阴极，门极，阳极。
B.第一基极，发射极，第二基极；C.源极，栅极，漏极；D.发射极，基极，集电极；答案:C3.单相全波可控整流电路一共有（）只晶闸管。
A.4B.3C.2D.1答案:C4.120°导电型交-直-交电流变频器，任意时刻有（）导通。
A.四只开关管B.两只开关管C.三只开关管D.一只开关管答案:B5.绝缘栅双极晶体管IGBT三个电极分别为( )。
A.阴极，门极，阳极。
B.源极，栅极，漏极；C.发射极，栅极，集电极；D.发射极，基极，集电极；答案:C6.三相半波共阳极组可控整流电路，晶闸管在换相时（）。
A.总是从阴极电位高的那相换到阴极电位低的那相B.总是从阴极电位低的那相换到阴极电位高的那相C.总是从阳极电位高的那相换到阳极电位低的那相D.总是从阳极电位低的那相换到阳极电位高的那相答案:A7.三相全控桥式反并联可逆电路，存在（）环流通路。
A.4条B.3条C.2条D.1条答案:C8.三相半波可控整流电路，电阻性负载，脉冲的移相范围是（）。
A.90°B.180°C.150°D.120°答案:C9.单相半波可控整流电路一共有（）只晶闸管。
A.4B.3C.2D.1答案:D10.电压与电流波形相同的是（）。
A.带续流二极管的单相半控桥式整流电路，电感性负载B.单相全控桥式整流电路，电感性负载C.三相半波整流电路，电阻性负载D.三相半波整流电路，电感性负载答案:C二、判断题 (共 10 道试题,共 50 分)11.P-MOSFET栅偏压为零时，漏源极之间就存在导电沟道的称为耗尽型。
答案:正确12.输出星形连接方式的三相交-交变频电路，其电源进线必须隔离。
00222《东北大学》21年12月考试《电路原理X》考核作业(参考答案)
东北大学继续教育学院电路原理试卷（作业考核线上2） A 卷（共 3 页）1 选择题( 25分)：请把选中的题号填入括号中。
(1) 两个电阻分别为20和20并联，其等效电阻R为 ( B )。
A R=40B R=10C 其它(2) 电路有b条支路和n个结点，支路电流法的电路方程是由( C )组成的。
A n-1个电流方程和b个电压方程B b-n+1个电压方程C 其它(3) 两个阻抗分别为5+j3和5-j3串联，其等效阻抗为 ( B )。
A 10-j6B 10C 其它(4) 对称双口网络的网络参数满足的条件为 ( B )。
A Z12=Z21B Z11=Z22且 Z12=Z21C 其它(5) 一阶电路的全响应等于 ( B )。
A零输入与零状态响应的差 B零输入与零状态响应的和 C其它2 判断题( 25分)：判断论述是正确 (Y) 还是错误 (N) ，并填入括号中。
(1) 己知：US =30V,R3=1Ω,R1=2Ω,R2=7Ω. 则电压Uab=-30V。
( Y )(2) 图中电流I3=4A 。
( Y )(3) 串联谐振是含有电感和电容的电路中的电复阻抗Z的虚部X=0时产生的。
( Y )(4) 非正弦波的有效值等于各个分量的有效值的和。
( N )(5) 图示电路，t=0 时将开关K闭合，t<0时电路已达稳态，电流i2(0)=5 mA 。
( Y )3 计算题( 50分) (1) 求图中的电流I 。
答：I=3.6A(2) 求图中电流I。
答：I=2.6A.(3) 己知：R1=R2=30, L1=L2=M=0.02H,u=14.14Sin1000t V。
求：i, i1。
答：(4) 电路如图所示，已知电容电压uC (0-)=0, t=0打开开关，求t0的iC(t)以及iR(t)。
答：uC (t)=120(1-e-33333t)V, uR(t)= 120-48e-33333t V.(5) 求图所示双口网络的Z参数矩阵。
