泥水平衡盾构施工技术概论(章龙管)
泥水平衡盾构简介
支承环
盾尾
刀盘
主驱动
泥水仓
进浆管 破碎机 推进油缸
排浆管 管片拼装机
13 盾构及掘进技术国家重点实验室
２．刀盘系统
刀盘是泥水盾构的主要工作部件，为各种盾构刀具提供安装位置， 根据工程实际需求，可分为常规泥水盾构刀盘和带常压换刀装置的刀盘。 前者厚度跟同尺寸的土压平衡盾构的刀盘厚度相当，后者厚度一般接近 2m或以上。
间接控制型泥水盾构控制 精度高，开挖仓内的泥水 压力波动小，一般在 0.01~0.02MPa之间变化。 掌子面压力的变化被迅速、 准确的平衡，降低了对地 层的扰动。
8 盾构及掘进技术国家重点实验室
３．泥水平衡原理
泥水稳定掌子面的方法源于地下连续墙的泥浆护壁原理，其基本原 理是通过在支撑环前面隔板的密封舱中，注入适当压力的泥浆，在开挖 面形成泥膜，支撑正面土体，并由安装在正面的刀盘切削土体表面泥膜， 与泥水混合后，形成高密度泥浆。
当泥水压力大于地下水压力时，泥水按照达西定律渗入土体，形成
与土壤间隙成一定比例的悬浮颗粒，这些颗粒被捕获并积聚于土体与泥
水的接触区，逐渐形成泥膜。当泥膜抵抗力远大于正面地层压力时，产
生泥水平衡效果。
9
盾构及掘进技术国家重点实验室
泥膜的类型
泥皮泥膜
无泥 膜
渗透泥膜
泥水几乎不渗透，只形 成泥膜
盾构及掘进技术国家重点实验室
14 盾构及掘进技术国家重点实验室
15 盾构及掘进技术国家重点实验室
➢ 刀盘的设计要求 (1) 能够降低对刀具的磨损； (2) 保护刀盘的钢结构，刀盘的结构材料为Q345B 、16MnR、 GS52或相
当于这种材料的铸钢； (3) 能够实现高的贯入度； (4) 选择降低刀具的磨损及维持掌子面稳定的最优刀盘开口率； (5) 幅轮设计以使每个旋转方向都有多个碴土出口； (6) 2 个旋转方向(正/反)； (7) 刀盘前面有独立的喷口用于防止刀盘结泥饼； (8) 连接到主驱动的连接臂（厚壁管）保证刀盘良好的稳定性； (9) 出碴通道的几何设计必须满足开挖仓容易出碴； (10) 大的物料通道从刀盘外缘通到刀盘中心区域，这样便于将挖掘的物
泥水平衡盾构施工技术教材
一、泥水盾构施工技术 3、功能组成
(1) 盾构掘进系统 掘进系统包括泥水加
压平衡盾构掘进部分和 使其运转的动力设备、 装载动力设备以及与掘 进机同时前进的后方车 架。泥水加压平衡盾构 掘进部分由刀盘、盾壳 、刀盘动力驱动马达、 推进千斤顶和管片拼装 机等设备组成。
右图是Φ6260 泥水平 衡式盾构机主体结构简 图
一、泥水盾构施工技术 3、功能组成 (2) 泥水加压和循环系统
泥浆循环模式包括： ①旁通模式（待机模式）：拼装管片时用，将开挖面的
泥浆隔离； ②开挖模式：通过流量泵来控制泥浆的压力、流量； ③反循环模式：泥浆逆向流动，在开挖室堵塞或清理管 路时使用； ④隔离模式：与地面泥浆系统完全隔离，在管路延伸时 使用； ⑤长时间停机：开挖室保压、此时泥浆液面自动校正。
左 图 为 新 浆 制 作 流 程 图
一、泥水盾构施工技术 3、功能组成
(3) 控制系统（含自动导向系统）
泥水加压式盾构法, 是用泥水加压密闭的开挖面, 不能直观目视开挖面状态及切削状况。为此, 采用 PLC控制管理送排泥状态、开挖面泥水室压力以及 泥水处理设备等运转状况来进行推测, 以便及时处理 突如其来的异常情况。泥水加压式盾构的控制管理 系统, 不是单纯的信息中心, 而是作为整体运转所不 可缺少的一个体系。将这些信息集中在一起并迅速 作出反应的某一处理称为中央控制, 操作人员的操作 技能是兼下达土木、电气、机械等综合判断指令的 技术于一体, 并在数据分析中起到显著的作用。
②及时把切削土砂形成的混合泥浆输送到地面进行 分离和处理，再将回收的泥浆调整利用。
③泥水系统与盾构机的选型、掘进速度、地质条件 等紧密联系在一起的，不同的地质工况条件取决 了不同的泥水系统模式。
一、泥水盾构施工技术 1、原理
泥水平衡盾构施工技术教材-2022年学习资料
一、泥水盾构施工技术-1、原理-支护泥水在泥水盾构掘进中起着重要作用：-①在开挖面土体表面形成泥膜，泥膜厚 随渗透时-间增加而增加，从而有效提高渗透抵抗力。-②-支承、稳定正面开挖面土体。-③盾构借助泥水压力与正面 压产生泥水平衡效-果，有效支承正面土一、泥水盾构施工技术-1、原理-泥水系统的作用-①及时向开挖面密闭舱提供掘进施工需求的泥浆，-用优质膨润土 制的泥浆的比重、粘度等技术指-标必须满足在高透水砂层中形成泥膜和稳定开挖-面的要求；-②及时把切削土砂形成 混合泥浆输送到地面进行-分离和处理，再将回收的泥浆调整利用。-③泥水系统与盾构机的选型、掘进速度、地质条件 等紧密联系在一起的，不同的地质工况条件取决-了不同的泥水系统模式。
一、泥水盾构施工技术-2、适用条件-泥水盾构对硬岩也有较强的适应性：-1泥水盾构可以降低施工风险-2采用泥 盾构能使现场施工条件要求-降低：
一、泥水盾构施工技术-3、功能组成-泥水加压平衡盾构机主要由五大系统组成：-1盾构掘进系统；-2泥水加压和 环系统；-3控制系统；-4泥水分离处理系统；-5壁后注浆系统。
20世纪60年代英国隧道专家建议在隔舱板前用喷水“水力盾-构”，但水不能支护开挖面，无法阻止开挖面不停地流 。-与”一送泥管-置入式地山探查装置-乜卜真円保持装置-力夕-超音波式地山空同探查装置-P」”万-力今题助 -電勒機-了子一-提拌璃-可重川-排泥管
20世纪70年代日本的泥水盾构机
日本的大直径泥水平衡盾构机-8630-8520-1507-3030-2978-2512-4E司-B环-C环 850-2180-0020-图1中6260泥水平面式盾构机主体结构简图
盾构施工技术-现代盾构机主要分为土压平衡式、泥-水平衡式、硬岩式、复合式等类型。传统-的盾构施工法大多有赖 气压、降水、注-浆加固等措施来对付不稳定地层的局面-而泥水加压式盾构是用泥浆加压确保切削-面稳定，用管道输 代替轨道出土，加快-了-掘进速度，改善了劳动条件和施工环境-能较好地稳定开挖面和防止地表隆陷，成-为当今一 划时代的盾构新技术
泥水平衡盾构
17:30
24
盾构及掘进技术国家重点实验室
17:30
（2）带压进仓更换 ①普通带压进仓 盾构推进到选定地点停机，设定泥水仓内的压力，用压缩空气置换 泥水仓内的部分泥浆，使液位降到隔板密封仓门以下，与此同时人员进 入人仓，对人仓逐步加压，直至与泥水仓压力一致。之后，作业人员进 入泥水仓进行刀具检修更换作业。作业完成后，人员在人仓内减压，减 压结束后退出人仓。 缺点：作业效率低，作业人员有安全风险 ②饱和气体带压进仓 基本作业流程与普通带压进仓类似，不同之处是作业人员呼吸的是 混合气体（如氦氧混合气体），而不是空气，避免高压情况下呼吸普通 空气引起的“氮麻醉”现象，体内溶解的气体达到饱和状态后，作业人 员可以一直生活在人造高压环境中，直至工作完成，再减压即可，避免 普通带压进舱压力反复加减压，避免了患减压病的风险，也提高了作业 效率。
25
盾构及掘进技术国家重点实验室
17:30
饱和气体带压进舱作业流程
进入人员舱等待转运
作业人员在生活舱加压完成 后，进入转运舱
作业人员通过转运舱进 入生活舱休息
整个作业循环中，人员均处于高压环境，待完成带压 进舱作业后，人员一次减压出舱
作业人员 进入转运 舱
作业人员 转运至人 舱
作业人员完成作业后进 入人舱，等待转运
泥水平衡盾构
盾构及掘进技术国家重点实验室 2019年6月
盾构及掘进技术国家重点实验室
提纲
一 泥水平衡盾构概述 二 泥水平衡盾构组成 三 泥水平衡盾构地质适应性范围 四 泥水平衡盾构应用案例
2
盾构及掘进技术国家重点实验室
17:30
一 泥水平衡盾构简介
3
盾构及掘进技术国家重点实验室
17:30
泥水平衡盾构法区间工程主要施工方法和施工工艺
泥水平衡盾构法区间工程主要施工方法和施工工艺8.3.6.1 工程概况穿越面存在渗透系数50-150m/d的卵石层，且场地地下水与海水连通，区间设计为单洞单线隧道，采用标准直径泥水平衡盾构法施工。
跨海段隧道穿越岩体主要为中风化钙质板岩和中风化白云质灰岩，以软岩、较硬岩为主，RQD值约60~90%，局部存在较破碎强风化岩体，隧道所穿岩体均呈中强透水性，地下水与海水呈连通状态，单洞双线隧道，采用大直径泥水平衡盾构法施工。
8.3.6.2 端头加固泥水盾构区间均采用旋喷桩工法进行端头加固。
8.3.6.3 盾构始发1）盾构井始发（1）施工工艺流程盾构始发施工工艺流程见图8.3.6-1。
图8.3.6-1泥水盾构始发施工流程（2）施工要点及方法泥水盾构始发施工要点及方法见表8.3.6-1。
表8.3.6-1泥水盾构始发施工要点及方法）在掘进前必须组装好泥水处理设备，安装好泥水输送泵，调试的内容主要是各个系统的机械设备方面是够正常，且各个系统根据始发端头的地质及水文情况对帘幕板的密封情况进行检查，并以此为依据对泥浆的比重和缓冲气压室内的气体压泥水流量、密度计的校正以及筛分系统各个振动电机、各台泵、各旋流筛板是否能适预埋一定数量的依据盾构始发隧道设计轴线确定盾构始发姿应由专业测量工程师按照设计高程和水平位经再次复核在误差范围内后对始发基座根进行固定，在工字钢上放置枕木和应由专业测量工程师按照盾构机移至始发基座拟定）吊装下井时，在盾构机部件上设置牵引绳，缓慢起钩、下盾构机主机吊装可以采用一台履带吊主副钩或两台汽车吊即可进行空载调试。
主要调试内容为：液压系统，润滑系统，冷却系统，配电系空载调试证明盾构机具有工作能力后即可进行负荷调试。
负荷调试的主要目的是检查各种管线及密封的负洞口后浇环梁及反力架自身尺由测量给出轴线位置及高程，进行安装加固。
安装完毕后要对反力架的垂直度且必须与结构钢筋牢固连接；检查橡胶帘布的整体性、硬度、老化程度及洞门钢环上的螺栓孔是否完好并清理干净，然后按照橡胶帘布安装→螺栓安装→折页压板安装→螺帽安装的顺序自上而下进行施工，并确保折页压板螺可盾构机在始发施工前应进行盾构始发前的条件验收工作，始发条件经自检，检查结果全部达到要求，报监理初审，再组盾体与洞门外圈有一定的空隙，确定负拼装精度要求较严4使管片背部与盾尾内壁之间形成均匀的盾尾间隙，保证管片与盾尾同心，同时，可保证负环管片在拼装好以后能顺利向后推进，并防止管片破坏盾尾刷。

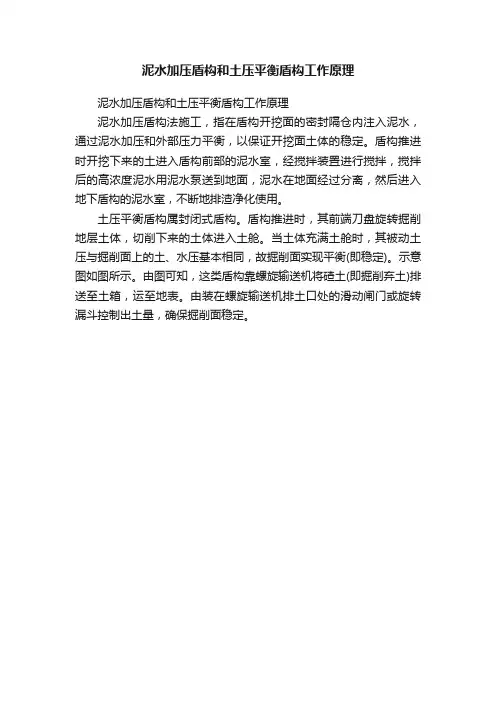

泥水加压盾构和土压平衡盾构工作原理
泥水加压盾构和土压平衡盾构工作原理
泥水加压盾构和土压平衡盾构工作原理
泥水加压盾构法施工，指在盾构开挖面的密封隔仓内注入泥水，通过泥水加压和外部压力平衡，以保证开挖面土体的稳定。
盾构推进时开挖下来的土进入盾构前部的泥水室，经搅拌装置进行搅拌，搅拌后的高浓度泥水用泥水泵送到地面，泥水在地面经过分离，然后进入地下盾构的泥水室，不断地排渣净化使用。
土压平衡盾构属封闭式盾构。
盾构推进时，其前端刀盘旋转掘削地层土体，切削下来的土体进入土舱。
当土体充满土舱时，其被动土压与掘削面上的土、水压基本相同，故掘削面实现平衡(即稳定)。
示意图如图所示。
由图可知，这类盾构靠螺旋输送机将碴土(即掘削弃土)排送至土箱，运至地表。
由装在螺旋输送机排土口处的滑动闸门或旋转漏斗控制出土量，确保掘削面稳定。
泥水平衡盾构技术基础
20 10 0 0,001 0,002 0,006 0,02 Grain Diameter d in mm
Slurry
0,06 0,2 0,6 2,0
-5 Coarse sand 10 -6 Medium sand 10 -7 Fine sand 10 Sandy, Silty clay 10- 8 Silt -9 10
泥水盾构技术介绍
盾构技术基础内容
1、盾构机概述（基本概念，历史与现状）
2、盾构机的分类 3、泥水盾构基本工作原理 4、泥水盾构机与配套设备 5、泥水平衡盾构施工 6、关键技术问题
泥水盾构机
1、盾构概述（基本概念，历史与现状） 1.1盾构基本概念
盾 构 机 （ Shield Machine, Tunnel Boring Machine，TBM） —也称为隧道掘进机。 综合配有各种不同的挖掘、顶进、转向、支护、排 渣、衬砌、运输机械，和自身配备的传感、测量与 控制装置一起，形成一个完整的施工机械系统。
Mittel-
Permeability
Cobbles Coarse gravel
–– –– –– –– ––
10 1 10 10 10 10
-1 -2 -3 -4
Siebkorn
Fein-
Medium gravel
Mittel-
Massenanteile der Körner <d in % der Gesamtmenge
人工开挖式；机械开挖式 敞开式；密闭式 土压平衡式；泥水平衡式 软土盾构；硬岩盾构 现代盾构机主要分为土压平衡式、泥水平衡式、硬岩 式、复合式等类型。
泥水平衡式
开式
复合式盾构
泥水盾构施工简介
泥水平衡盾构工作原理图
膨润土液区
地层
切削刀盘
气垫室 泥水舱
压缩空气
膨润土溶液
进浆管
排浆管
（1）各部件名称介绍
[1] 开挖面
[2] 刀盘
[5] 舱壁
[6] 进浆管路
[9] 作业舱
[10]排浆管路
[13]盾尾钢壳
[3] 支撑夜(泥浆) [7] 气垫 [11]网格(格栅)
[4] 开挖舱 [8] 潜水舱壁 [12]管片
碎石机结构：在气舱底部设置排浆口，在排浆口布 置有专用的碎石机构（即碎石机），对大颗粒的岩石进 行破碎，避免大颗粒进入泥浆循环系统损坏相应部件。
泥浆门结构：泥浆门布置在泥水舱和气舱之间的隔 板底部，主要作用是通过泥浆门的关闭，将气舱和泥水 舱隔离，使作业人员能在长压下进入气舱，在气舱里进 行维修或检查等作业。泥浆门的布置位置有所不同，海 瑞克和NFM有所不同。海瑞克的布置在气舱侧，NFM公司 的布置在泥水舱内。
泥浆压力的控制：
泥浆的压力调整是个被动参数，为能够保证足够的流量， 调整泥浆泵的转速，其泥浆泵的进出口的压力均因之而变化。 对于系统压力，根据泵的工作能力，一般只限制最高值。泵 的压力随着管路的延长，延程损失的增加而增加。
泥浆比重的控制：
泥浆的进浆比重，由泥水处理厂控制，对于盾构掘进而 言，对既有的进浆比重，只能通过掘进速度的改变来调整出 浆的比重。如果出浆比重很高，可以通过降低推进速度来降 低泥浆比重。一般进浆比重在1.05～1.25之间，出浆比重在 1.1～1.4之间。
两种泥水盾构的主要区别如下
日本体系泥水盾构的泥 浆压力，在循环掘进时，通 过调整进浆泵的转速或者调 整进浆泵出口节流阀的开口 比值来实现压力控制的。因 此掘进速度、地层变化、掘 进深度及其掘进长度对压力 均有影响。调节泵的压力是 通过中心控制室（主机室） 的自动调节完成。
泥水平衡盾构机施工原理介绍
泥水平衡盾构机施工原理介绍泥水平衡盾构机是一种用于地下隧道施工的先进设备。
它采用泥浆平衡法进行施工，能够在地下进行高效、安全的隧道开挖。
本文将详细介绍泥水平衡盾构机的施工原理。
1. 泥水平衡盾构机的基本原理泥水平衡盾构机是在隧道掘进过程中，通过注入泥浆控制地下水位，保持隧道工作面正常工作环境的一种盾构机。
它采用了泥浆平衡法，即通过在隧道工作面注入泥浆，使泥浆的密度与地下水的压力平衡，从而达到控制地下水位的目的。
2. 泥水平衡盾构机的工作原理泥水平衡盾构机主要由刀盘、前后密封、螺旋输送机和泥浆系统等部分组成。
在施工过程中，首先将泥浆通过泥浆系统供给到刀盘前部的刀具上。
刀盘旋转时，刀具将地层土壤切削下来，同时将泥浆与土壤混合成泥浆浆体。
泥浆浆体通过螺旋输送机送出隧道，同时通过密封系统保持隧道工作面的压力平衡。
泥浆与地下水的压力平衡可以有效控制地下水位，防止水和土壤的涌入，保护工作面的稳定性。
3. 泥水平衡盾构机的施工过程泥水平衡盾构机的施工过程可以分为以下几个步骤：(1) 预处理：在施工前，需要对隧道工作面进行预处理，包括地下水的降低和土层的加固等。
(2) 开挖：泥水平衡盾构机开始工作后，刀盘旋转切削土壤，并通过螺旋输送机将土壤与泥浆混合成泥浆浆体。
(3) 输送：泥浆浆体通过螺旋输送机将土壤从隧道中输送出去，同时保持隧道工作面的压力平衡。
(4) 支护：在土壤被切削后，需要进行隧道工程的支护，以确保隧道的稳定和安全。
(5) 后续处理：隧道开挖完成后，需要进行后续的清理工作，包括清理刀盘和螺旋输送机等设备。
4. 泥水平衡盾构机的优势和应用泥水平衡盾构机具有以下优势：(1) 施工速度快：泥水平衡盾构机可以实现连续作业，施工速度较快。
(2) 施工安全：泥水平衡盾构机采用了泥浆平衡法，能够有效控制地下水位，减少地层涌水和塌陷的风险。
(3) 对环境的影响小：泥水平衡盾构机在施工过程中，通过注入泥浆控制地下水位，减少对周围环境的影响。
泥水平衡盾构技术基础
1825/43, Brunel’ shield
14
1825/43, Brunel’ shield
15
1882, Thames Irruption water
16
1876, mechanised shield
17
自Brunel的方形盾构以后，盾构技术又经过了23 年的改进，到1869年建造横贯泰晤士河上的第二 条隧道，首次采用圆形断面，外径2.18m,长402m， 这项工程由Burlow和Great两人负责。Great采用了 新开发的圆形盾构，使用铸铁扇形管片直到隧道 掘削结束未出任何事故。随后Great在1887年南伦 敦铁道隧道施工中使用了盾构和气压组合工法获 得成功，这为现在的盾构工法奠定了基础。从起 初Torevix反复失败和受挫折，到引出Brunel的盾 构工法，及进而改进成为Great的盾构工法前后经 过80年的漫长岁月。
20
21
22
20世纪60~80年代盾构工法继续发展完善，成 绩显著。
1960年英国伦敦开始使用滚筒式挖掘机； 同年美国纽约最先使用油压千斤顶盾构； 1964年日本埼玉隧道中最先使用泥水盾构； 1969年日本在东京首次实施泥水加压盾构施工； 1972年日本开发土压盾构成功；1975年日本推出泥土加
12
1818年Brunel观察了小虫腐蚀木船底板成洞的经过，从而得 到启示，在此基础上提出了盾构工法，并取得了专利。这就 是所谓的开放型手掘盾构的原型。Brunel对自己的新工法非 常自信，并于1823年拟定了伦敦泰晤士河两岸的另一条道路 隧道的计划。随后，这个计划由当时的国会确认，工程于 1825年动工。隧道长458m，隧道断面为11.4m×6.8m。工程 进展顺利，但因地层下沉，致使工程被迫中止。但Brunel并 没有因此而灰心失望，他总结了失败的教训，对盾构做了7 年的改进，后于1834年工程再次开工，又经过7年的精心施 工，终于在1841年贯通隧道。Brunel在该隧道中采用的是方 形铸铁框盾构。自Brunel向泰晤士河隧道挑战到隧道峻工前 后经历了20个春秋，Brunel经过不懈的努力，克服了种种困 难，终于最后取得了胜利 。此时，他已是72岁的老人。 Brunel对盾构工法的贡献极为卓著，这是后人的一致公论。
泥水平衡工作原理
泥水平衡工作原理
泥水平衡工具管的基本原理是泥水护壁，在泥水式顶管施工中，要使挖掘面保持稳定，必须向泥水舱注入一定压力的泥水。
泥水在压力作用下向土体内部渗透，在开挖面形成一层泥皮。
泥皮的作用，一方面阻止泥水继续向土体内部渗漏，另一方面，泥水的压力通过泥皮作用在开挖面防止坍塌。
要求泥水密度必须大于1.03。
施工过程须注意的问题：
1.当掘进机停止工作时，一定要防止泥水从土层中或洞口及其他
地方流失。
不然挖掘面就会失稳，尤其是在出洞这一段时间内更应防止洞口止水圈漏水。
2.在掘进工程中，应注意观察地下水压力的变化，并及时采取相
应的措施和对策，只有这样，才能保持挖掘面的稳定。
3.在顶进过程中，随时要注意挖掘面是否稳定，要不是检查泥水
的浓度和相对密度是否正常，还要注意进排泥泵的流量及压力是否正常。
应防止排泥泵的排量过小而造成排泥管的淤积和堵塞现象。
总的来说，泥水平衡工具管的工作原理是通过一定的技术手段，使挖掘面保持稳定，并防止土体失稳、坍塌等问题。
在施工过程中，
需要注意各种问题，以确保施工的安全和质量。
如需了解更多相关信息，建议查阅相关书籍或咨询专业人士。
泥水平衡盾构施工
泥浆泵
将处理后的泥浆通过管道输送到盾构 机内部。
泥浆搅拌器
将处理后的泥浆搅拌均匀，以供盾构 机使用。
注浆设备
注浆管
将浆液注入到隧道周围， 起到止水、加固等作用。
注浆泵
将浆液通过注浆管注入到 隧道周围。
压力注浆机
用于高压注浆，提高隧道 结构的稳定性。
其他辅助工具
测量仪器
用于监测盾构机的位置和姿态，确保 隧道施工精度。
泥水平衡盾构施工
目 录
• 泥水平衡盾构施工概述 • 泥水平衡盾构施工设备与工具 • 泥水平衡盾构施工流程 • 泥水平衡盾构施工质量控制 • 泥水平衡盾构施工安全措施 • 泥水平衡盾构施工案例分析
01
泥水平衡盾构施工概述
定义与特点
定义
泥水平衡盾构施工是一种使用盾 构机在地下挖掘隧道的施工方法 。
注浆充填作业
按照施工要求进行注浆充填，确保隧道结构稳定和止水效果。
施工监测与评估
位移监测
对隧道轴线、衬砌结构等进行 位移监测，及时发现异常情况
。
沉降监测
对施工区域周边地面进行沉降 监测，确保施工安全。
应力监测
对衬砌结构进行应力监测，评 估衬砌结构的受力状态。
施工效果评估
根据监测数据和实际施工情况 ，对施工效果进行评估，及时
。
衬砌管片安装
1 2
管片拼装设计
根据隧道断面尺寸和衬砌厚度，设计管片拼装方 案。
管片运输与堆放
将管片运至施工现场并合理堆放，方便后续拼装。
3
管片拼装作业
按照设计方案将管片拼装成环，形成隧道衬砌结 构。
注浆充填
注浆材料选择
根据工程要求选择合适的注浆材料，如单液浆、双液浆等。
泥水平衡盾构施工技术概论(章龙管)
5
第五页，共82页。
气垫仓
泥水平衡盾构的结构及基本原理
典型泥水平衡盾构的基本结构
泥水仓
刀盘
主驱动 冲刷管
主机排浆泵
破碎机位置
排浆管吸口
管片拼装机
6
第六页，共82页。
泥水平衡盾构的结构及基本原理
泥膜
泥水平衡盾构的基本原理
泥水仓
气垫仓
泥水盾构采用膨润土悬浮 液（俗称泥浆）作为支护 材料。将泥浆送入泥水室， 在开挖面上形成不透水的 泥膜，通过该泥膜平衡作 用于开挖面的水土压力。 开挖的土砂以泥浆形式输 送到地面，通过泥浆处理 设备进行分离，分离后的 泥水进行重新调浆，再输 送到开挖面。泥水盾构适 用的地质范围较大，从软 弱砂质土层到砂砾层都可 以使用。
地面泥水分离站
主机排浆泵
排浆管路
DRYING SEPARATION
PREPARATION BENTONITIC MUD TANK
PUMP P1
隧道中继泵
进浆泵
进浆管路
BACK UP
PUMP P2
PUMP P3
泥浆管延伸装置
10
第十页，共82页。
盾构选型依据 盾构是一种特殊的施工装备，它与地质的适应性息息相关。
• 工程施工过程中，根据各项参数分析，总结出适应于该工程的 泥水压力参考计算公式。
41
第四十一页，共82页。
42
第四十二页，共82页。
43
第四十三页，共82页。
（三）掘进方向的控制与调整
① 采用隧道自动导向系统和人工测量辅助进行盾构姿态监测。
② 采用分区操作盾构机推进油缸控制盾构掘进方向。
泥水平衡盾构施工技术概论章龙管共85页
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至Байду номын сангаас 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
盾构掘进泥浆控制
第一章盾构掘进泥水管理1.1泥水平衡原理当今世界泥水平衡盾构分为直接控制型（日本），间接控制型（德国）两大流派，标志当今国际泥水盾构技术制造和施工的发展水平。
直接控制型盾构是直接通过控制泥水仓内泥水压力来平衡地层水土压力，这种控制方式在掘进过程中泥水压力的波动要大一些，对于地面沉降的控制难度要大一些。
间接控制型盾构是通过隔板后部的气压仓来将压力传递到泥水仓内泥水，通过调节气压仓的压力来控制泥水仓压力，由于气压调节更容易实现，泥水压力的波动远小于直接控制型盾构，有关资料中显示，间接控制型泥水压力波动幅度是直接控制型泥水压力波动幅度的1/10左右。
因此，泥水压力平衡控制更精确，因此，间接控制型泥水平衡盾构掘进对周边环境的影响更小一些。
泥水加压式盾构工作面土体是依靠泥水压力对地层的水土压力发挥平衡作用以求得稳定。
泥水加压盾构泥水平衡原理见图1-1。
当盾构底部处于地下水位以下的深度为H时，其水压力为r水×H，而在盾构正面密封舱（即泥水压力室）底部的泥水压力为r泥×（H+△h），由此可见地下水压力小于泥水压力。
因此在盾构正面密封舱内通入高于地下水位△h的泥水，则在工作面任何一点y处的地下水压力为r水×H，泥水压力为r泥×（y+△h）。
一般情况下△h 取2米，而r泥大于r水，工作面任何一点的泥水压力总是大于地下水压力，从而形成了一个向外的水力梯度，这是保持工作面稳定的基本条件。
此外，由于泥水中的粘粒受到上述压力差作用在工作面形成一层泥膜。
在泥水平衡的理论中，泥膜的形成是至关重要的，当泥水压力大于地下水压力时，具有一定比重和粘度的泥水积聚在土壤与泥水的接触表面，泥膜就此形成。
随着时间的推移，泥膜的厚度不断增加，渗透抵抗力逐渐增强。
特别是在砂性土及砂卵石地层，泥膜的作用是很大的。
在砂性土层中，泥膜在刀盘切削土体的过程中不断的破坏和形成，起到稳定地层的作用，为盾构快速掘进提供条件。
