01油品计量基本概念与原理Chapter油品定义及分类油品定义油品分类计量单位与换算关系计量单位换算关系1吨=1000千克，1千克=1000克；1升=1000毫升，1加仑（美制）=3.78541升。
计量原理及方法简介计量原理计量方法误差来源及影响因素误差来源包括测量设备误差、环境因素误差、人为操作误差等。
影响因素温度、压力、密度等物理性质的变化会影响油品计量的准确性。
同时，油品的挥发性、粘性等特性也会对计量结果产生影响。
02油罐容量表编制与应用Chapter容量表编制原理及步骤原理步骤实际应用中注意事项选择合适的计量单位01考虑温度影响02定期校准03问题分析解决方法030201常见问题分析与解决方法01020304收集相关资料、准备校准工具和设备。
校准前准备对容量表进行逐点校准，记录校准数据。
校准过程采用标准容器或实际测量方法对容量表进行验证。
验证方法根据使用频率和重要性确定校准周期，一般每年至少进行一次。
校准周期容量表校准与验证流程03流量计选型与安装使用技巧Chapter流量计类型及特点分析差压式流量计浮子流量计涡轮流量计电磁流量计01020304流体性质测量精度流量范围经济性选型依据和建议安装位置选择和布局规划安装位置布局规划使用维护和故障排除方法使用维护定期对流量计进行校准和检查，确保其测量精度和稳定性。
对于易磨损的部件，应及时更换。
同时，应保持流量计表面的清洁和干燥。
故障排除当流量计出现故障时，应根据故障现象和原因进行排查和处理。
如无法自行解决，应及时联系专业维修人员进行维修或更换。
同时，应建立完善的故障记录和维修档案，以便日后查询和参考。
04采样器操作规范与注意事项Chapter采样器种类和适用场景玻璃液体采样器金属材质采样器自动采样器操作步骤和技巧分享检查采样器是否完好无损，选择合适的采样器和采样点。
将采样器缓慢降至液面以下，避免搅动液体，按规定量取样。
将取得的样品进行初步处理，如去除水分、杂质等。
油品计量员学习课件
二、油品知识 1、石油形成原理： 目前广泛被承认并被人们接受的是有机物生 成假说：这种观点认为，古代大量动、植物 遗体聚集后，由于地壳的不断运动，使他们 被压在地层深处，在缺氧、高温、高压的条 件下，经历了长时间（几百万年）的物理、 化学变化，逐渐形成了石油。
二、油品知识
2、石油的组成元素。 石油主要是由碳、氢、硫、氧、氮五种 元素组成；还有多种金属元素等微量元素。 在五种主要元素中碳和氢的比例最大，占 94-98%。即石油主要是由碳氢化合物组成 的，碳氢化合物简称烃。 石油中的烃类按其结构可分为烷烃、环 烷烃、芳香烃、和不饱和烃。
一、计量基础知识
（2）测量标准 ①测量标准（计量标准） ②国际计量标准 ③国家计量基准 ④参考标准 ⑤工作标准
一、计量基础知识
①测量标准 为了定义、实现、保存或复现量的单位或 一个或多个量值用作参考的实物量具、测 量仪器、参考物质或测量系统。
如：1千克质量标准
一、计量基础知识
②国际计量基准 经国际协议承认的测量标准，在国际上作 为对有关的其他测量标准定值的依据。 ③国家计量基准 经国家决定承认的测量标准，在一个国家 内作为对有关量的其他测量标准定值的依 据。
（1）误差的定义及表示方法 误差的定义 误差为测量结果减去被测量的真值。
误差=测量结果-真值 测量结果是由测量所得到的赋予被测量的值。
一、计量基础知识
真值的定义 真值可以理解为在一定的时间、空间、和 环境状态下，某量的客观实际值。
真值可分为理论真值和约定真值；在我们油品计量中的真 值，大部分是约定真值，即认为计量标准（器）所复现的 量值是真值。 如：在加油机自检中，加油机的示数是测量结果，标准计 量桶的示数是真值；所以加油机的发货误差=加油机的示 数-标准计量桶的示数。
加油站油品计量管理 - 讲课版
• 水平读取弯液面下边缘相 切处示值
4、加油机自检
需要自检的情形： 1、遇到计量纠纷；2、加油机维修后测试；3、每月例行自检；
自检要求：
1、提前进行自检申请；2、使用标准计量桶；3、每把油枪至少校验 一次；4、自检完成后填写好自检记录台账；5、自检用油必须回罐；
定尺
器口 透明连接管
自检操作：
动尺
液位指示线
碳钢 3.3
（六）换阀门或修理时需重新检定。
“示值误差”栏“+”代表盈余，即加油机走字数大于标准罐读数；“-”代表亏损，即加油机走字数小于标准罐读数
5、油品计量术语及换算关系
常见油品计量术语
质量（m）
重量（G）
空气浮力修正系数（F）
体积（V） 密度（ρ） 温度（t）
标准体积（V20）
体积修正系数（K/VCF）
二、油品接卸与验收
1、接卸油操作流程
引车进站
卸油准备
油品复核
卸油作业
计量验收
引车离站
收尾清理
环节 引车进站 卸油准备 油品复核 卸油作业 计量验收 引车离站 收尾清理
要点事项 指定位置；减速慢行；车头朝外；熄火拉手刹 隔离警戒；固定车辆；静电接地；放置灭火器；工具准备；确认罐容 核对单据；检查铅封；油量验收；油样检查 连接油管；检查记录；开启阀门；安全观察；余油处理；阀门复位
1、油品盘点方法
零售综合 损溢量
V期末库存
V期初库存
V本期入库
V本期销售
V本期回罐
V20 Vt 1 f (20 t)
油库以质量发油
V20
20
m发 0.0011
油库以体积发油 V20 V发 1 f (20 t发 )
4、加油机自检
需要自检的情形： 1、遇到计量纠纷；2、加油机维修后测试；3、每月例行自检；
自检要求：
1、提前进行自检申请；2、使用标准计量桶；3、每把油枪至少校验 一次；4、自检完成后填写好自检记录台账；5、自检用油必须回罐；
定尺
器口 透明连接管
自检操作：
动尺
液位指示线
碳钢 3.3
（六）换阀门或修理时需重新检定。
“示值误差”栏“+”代表盈余，即加油机走字数大于标准罐读数；“-”代表亏损，即加油机走字数小于标准罐读数
5、油品计量术语及换算关系
常见油品计量术语
质量（m）
重量（G）
空气浮力修正系数（F）
体积（V） 密度（ρ） 温度（t）
标准体积（V20）
体积修正系数（K/VCF）
二、油品接卸与验收
1、接卸油操作流程
引车进站
卸油准备
油品复核
卸油作业
计量验收
引车离站
收尾清理
环节 引车进站 卸油准备 油品复核 卸油作业 计量验收 引车离站 收尾清理
要点事项 指定位置；减速慢行；车头朝外；熄火拉手刹 隔离警戒；固定车辆；静电接地；放置灭火器；工具准备；确认罐容 核对单据；检查铅封；油量验收；油样检查 连接油管；检查记录；开启阀门；安全观察；余油处理；阀门复位
1、油品盘点方法
零售综合 损溢量
V期末库存
V期初库存
V本期入库
V本期销售
V本期回罐
V20 Vt 1 f (20 t)
油库以质量发油
V20
20
m发 0.0011
油库以体积发油 V20 V发 1 f (20 t发 )
加油站计量管理PPT课件
四、误差表现形式及其分类
1.系统误差 2.随机误差 3.粗大误差 • 一定条件下，误差可以相互转换。
五、误差的消除
1.系统误差的消除 2.随机误差的消除 3.粗大误差的消除
消除误差的方法
➢1 、 系 统 误 差 的 方 法 ： 加 修 正 值 减少或消除产生误差的因素; 选择适 当的测量方法
➢2、 随机误差的消除：多测量几次， 取算术平均值。
可以显示容器底部的明水的位置。
2）、油品密度的测定
油品密度的测定应符合GB/T1884—2000《原油和液体石 油产品密度实验室测定法（密度计法）》的规定。
术语 ⑴密度：在一定温度下，单位体积所含物质的质量，用ρt 表示。 ⑵试验温度：在读取密度计读数时的液体试样温度，用t′ 表示。单位为℃。 ⑶视密度：在试验温度下玻璃密度计在液体试样中的读数， 用ρt′表示。 ⑷标准密度：我国规定在20℃下的密度为标准密度，用ρ20 表示。常用单位为kg/m3、g/cm3。
视密度读数要求： A：在油品计量测定密度时，试验温度应与容器实际温度 不得相差±3℃； B：按规范读取密度计数值，应估读至0.0001g/cm3； C：测量完视密度后立即测量试验温度； D：视密度测定要测定两次，两次的温度值不得相差0.5℃，
视密度值不得相差0.0005g/cm3； E：测试密度时，密度计干管应保持清洁,未浸油干管沾油
取样器
• 本身重量是排除液体重量的1.2－2倍，容积 1200L。
• 配置摩擦不起火花、不带静电的绳索。
石油密度计
• 密度计由压载室、躯体、干管（分度表）等部分组 成。
• 油品计量常用的密度计有SY-02型、SY-05型 ，最小 刻度值分别为0.2kg/m3和0.5kg/m3。
油品计量
3、液位低于非计量区间下限时，容积表的使用 同立罐，因为此时浮顶已落在罐底支架上，液面 在浮顶以下。
散装油品人工计量操作
主要计量工作
(1)容器内油面的高H (2)容器内油面与水面的交界面的高度h (3)容器内油品的平均温度t (4)容器内油的平均密度ρt
油面高度的测量
测量方法：
1、检尺法（实尺）——适用于汽油、柴油、和轻质
ρ20——标准密度，kg／cm3，
1.1——空气浮力修正值，kg／cm3 VCF——石油体积修正系数，由油品的ρ20 与测量 温度t查VCF表得到。 m——石油的质量(商业质量)，kg。
流量计分类、结构及工作原理
流量计分类
容积式流量计
容积式流量计是以在被计量的时间内，被测流体通过 计量室排出的次数作为依据进行计量的.
散装油品人工计量
一、计量基本知识
油品计量——衡定油品量值的过程。
量值——由数值与计量单位的乘积所
表示的量的大小。 如：5Kg 5m
检定——国家法定计量部门或其它
法定授权的组织，为评定计量器具的计 量性能(精确度、稳定性、灵敏度等)，并 确定或证实技术性能是否合格，所进行 的全部工作。
标定—— 用计量标准或基准给未
1987年1月19日经国务院批准，国家计量局于 和国计量法实施细则》，细则共分十一章六十 五条。
法定计量单位
法定计量单位就是国家以法令的形式规 定强制使用或允许使用的计量单位。 计量单位就是用以定量表示同种量值而
约定采用的特定量，它具有名称、符号和 定义数值为1
油品计量常用单位
•长度单位:米(m)
lg／cm3，储存高度从基准点起，以ldm间隔累加至安 全高度所对应的一列罐容积增大值。
对于油品所查容积静压力修正表的数值要乘以油品的 密度
散装油品人工计量操作
主要计量工作
(1)容器内油面的高H (2)容器内油面与水面的交界面的高度h (3)容器内油品的平均温度t (4)容器内油的平均密度ρt
油面高度的测量
测量方法：
1、检尺法（实尺）——适用于汽油、柴油、和轻质
ρ20——标准密度，kg／cm3，
1.1——空气浮力修正值，kg／cm3 VCF——石油体积修正系数，由油品的ρ20 与测量 温度t查VCF表得到。 m——石油的质量(商业质量)，kg。
流量计分类、结构及工作原理
流量计分类
容积式流量计
容积式流量计是以在被计量的时间内，被测流体通过 计量室排出的次数作为依据进行计量的.
散装油品人工计量
一、计量基本知识
油品计量——衡定油品量值的过程。
量值——由数值与计量单位的乘积所
表示的量的大小。 如：5Kg 5m
检定——国家法定计量部门或其它
法定授权的组织，为评定计量器具的计 量性能(精确度、稳定性、灵敏度等)，并 确定或证实技术性能是否合格，所进行 的全部工作。
标定—— 用计量标准或基准给未
1987年1月19日经国务院批准，国家计量局于 和国计量法实施细则》，细则共分十一章六十 五条。
法定计量单位
法定计量单位就是国家以法令的形式规 定强制使用或允许使用的计量单位。 计量单位就是用以定量表示同种量值而
约定采用的特定量，它具有名称、符号和 定义数值为1
油品计量常用单位
•长度单位:米(m)
lg／cm3，储存高度从基准点起，以ldm间隔累加至安 全高度所对应的一列罐容积增大值。
对于油品所查容积静压力修正表的数值要乘以油品的 密度

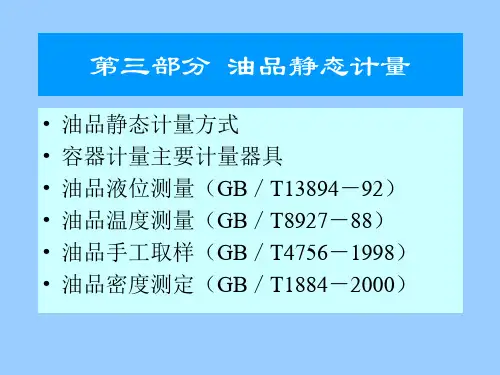

第三部分 油品静态计量
• 检实尺。连续测量两次，两次测量值相 差不大于1mm，取第一次测量值。 • 检空尺。连续测量两次，两次测量值相 差不大于2mm。相差≤1mm，取第一次测 量值；1mm＜相差＜2mm，取连续两次 测量值的算术平均值。
四、油品温度测量
• 油品温度测量应符合GB8927—88《石 油和液体石油产品温度测量法》的规定。
（一）样品类型－1
• 全层样：取样器在一具方向通过整个液层，使 其充满约3／4（最大85％）流体时所取的样品。 • 组合样：按规定的比例合并若干个点样所得到 的代表整个物料的样品。
关于组合样的合并：
• 等比例合并上部样、中部样、下部样 • 等比例合并上部样、中部样、出口液面样 • 不均匀油品，按所代表的油品数量比例混合3个液面以上 不均匀油品，按所代表的油品数量比例混合3 的点样 • 取自几个油罐或油船的样品按存放的油品总量比例混合 • 按规定间隔从管线中取得的一系列等体积点样
（一）测温部位确定
• 卧式罐：同立式罐。 • 油船和油驳，：不加热，在油高中部测一点； 加热，同立式罐。 • 铁路罐车，汽车罐车：在油高中部测一点。 • 输油管线：插空以45°角迎流插到至少为管线 内径1/3 处。
（二）温度计最少浸没时间
• 轻质油以及40℃时运动粘度小于和等于20mm2/s 的其它油品,最少浸没时间为5分钟。 • 原油、润滑油以及40℃运动粘度大于20mm2/s而 100℃运动粘度小于36mm2/s的其它油品,最少浸 没时间为15分钟。 • 重质润滑油最少浸没时间为30分钟。
二、容器计量主要计量器具
• • • • 量油尺 量水尺 温度计 密度计
（一） 量油尺－1
量油尺又称测深钢卷尺、石油尺，是用于测量油 品深度或空间高度的专用尺。应符合GB13236-91《石 油用量油尺和钢围尺技术条件》。 1、量油尺结构： 主要由尺砣、尺架、尺带、挂钩、摇柄、手柄等部 件构成。 尺砣重量分两种：尺砣为0.7kg的轻型量油尺,用于 测量粘度较低的轻质油；尺砣为1.6kg的重型量油尺,主 要用于测量重质油品。
四、油品温度测量
• 油品温度测量应符合GB8927—88《石 油和液体石油产品温度测量法》的规定。
（一）样品类型－1
• 全层样：取样器在一具方向通过整个液层，使 其充满约3／4（最大85％）流体时所取的样品。 • 组合样：按规定的比例合并若干个点样所得到 的代表整个物料的样品。
关于组合样的合并：
• 等比例合并上部样、中部样、下部样 • 等比例合并上部样、中部样、出口液面样 • 不均匀油品，按所代表的油品数量比例混合3个液面以上 不均匀油品，按所代表的油品数量比例混合3 的点样 • 取自几个油罐或油船的样品按存放的油品总量比例混合 • 按规定间隔从管线中取得的一系列等体积点样
（一）测温部位确定
• 卧式罐：同立式罐。 • 油船和油驳，：不加热，在油高中部测一点； 加热，同立式罐。 • 铁路罐车，汽车罐车：在油高中部测一点。 • 输油管线：插空以45°角迎流插到至少为管线 内径1/3 处。
（二）温度计最少浸没时间
• 轻质油以及40℃时运动粘度小于和等于20mm2/s 的其它油品,最少浸没时间为5分钟。 • 原油、润滑油以及40℃运动粘度大于20mm2/s而 100℃运动粘度小于36mm2/s的其它油品,最少浸 没时间为15分钟。 • 重质润滑油最少浸没时间为30分钟。
二、容器计量主要计量器具
• • • • 量油尺 量水尺 温度计 密度计
（一） 量油尺－1
量油尺又称测深钢卷尺、石油尺，是用于测量油 品深度或空间高度的专用尺。应符合GB13236-91《石 油用量油尺和钢围尺技术条件》。 1、量油尺结构： 主要由尺砣、尺架、尺带、挂钩、摇柄、手柄等部 件构成。 尺砣重量分两种：尺砣为0.7kg的轻型量油尺,用于 测量粘度较低的轻质油；尺砣为1.6kg的重型量油尺,主 要用于测量重质油品。
油气储存与装卸：第六章 油品计量
5）罐内附件体积及其起讫高度测量
罐内附件（加热器、支架等）都有较规则的 几何截面，只要知道它们的起讫高度，便能求得 其体积Vf 。
6） 参照高度测量
参照高度是油罐下部计量基准点到罐的上 部基准点的垂直距离。用经检定过的量油尺测量 。
7)油罐的椭圆度及倾斜度测量
油罐的椭圆度根据第一圈板高度 3/4 处的内周长， 将其分成 8 等分，用钢卷尺测量两对称点之间的距离来 求得。倾斜度则用水准仪瞄准上述的 8 个方位，若油罐 未发生倾斜，它们的读数应是一致的，倘若发生倾斜， 则读数间必有差值，由其中最大差值 hk ,便可算出倾斜 角
测量粘度大空高测量光导式液位计雷达液位计超声波液位计自动跟踪式液位计静压式液位计浮子液位计二自动测量浮子式钢带液位计的结构浮子液位计压力式液位计光导液位计原理超声波液位计雷达液位计流量计第四节质量流量计差压式流量计速度式流量计容积式流量计一分类超声波流量计齿轮流量计差压流量计质量流量计涡街流量计响应时间稳定性压力损失重复性公称工作应力基本误差公称通径测量范围参数二流量计的主要技术压力温度粘度因素三影响流量计精度的第五节油罐的检定和容积表的编制油罐容积表编制方法
第二节 油品温度、密度测定
一、油品温度测定
（1）轻油罐
（2）粘油罐 2、主要测温仪表
轻油罐 T
粘油罐 T
（1）水银温度计：杯盒温度计、充溢盒温度计、套管盒温度计、
空气夹套温度计。
特点：结构简单、易制作；操作麻烦、不能时时读数，
受外界影响大。
（2）热电温度计：热电偶、电阻、热敏电阻温度计。
油罐罐区整液体面监监控测界面
1. 油罐液位远程显示和高液位报警 2. 装车过程的程序控制、定量控制 3. 装车台安装槽车静电接地夹、流量显示屏 4. 防溢油液位开关
2油库计量
❖ 不确定度：表征合理赋予被测量之值的分 散性，是与测量结果相联系的参数。
一个完整的测量结果应包含被测量的估计值与 分散性参数二部分。如y±U(表明测量结果分 散在无限个可能只所处的一个区间)。
误差的定义
❖ 误差为测量结果与被测量的真值之差 ❖ 误差＝测量值－真值
❖ 当某一个量能被完善的确定并能排除所有的测量 缺陷，通过计量所得到的量值就是被测量的真值。
❖ 真值包括：理论真值、约定真值、相对真值
误差的表示方法
1.绝对误差：测量值与真值之差 修正值：为消除误差的影响，用代数法加到未修
正测量值上的数值。 修正值＝真值－测量值 修正值与误差大小相等而符号相反
2.相对误差：测量的绝对误差与测量真值之比的百分 数。(流量计校验)
流量计校验
❖1.标准器：1000L,2000L
石油库计量
❖ 计量误差理论； ❖ 损耗管理； ❖ 流量计; ❖ 自动计量系统 ❖ 油库计量管理
第一章 计量误差理论
第一节 法定计量单位
❖ 法定计量单位
我国法定计量单位的构成
SI基本单位
我 国 国际单位制单位 法
SI单位
SI导出单位
定
计
SI单位的倍数单位
量 国家选定的非国际单位制单位 单
位 上述单位构成的组合形式的单位
包括SI辅助单位在内的 具有专门名称的SI到处 单位；
组合形式的导出单位。
成品油计量常用计量单位
❖ 重量：吨（t），千克（kg） ❖ 体积：立方米（m3），升（L或l、dm3 ） ❖ 温度：摄氏度（℃） ❖ 密度：千克每立方米（ kg / m3 ）
克每立方厘米（ g /cm3 ） ❖ 油高、水高：米（m）、分米（dm）
油品计量计算知识课件PPT
2021/3/10
9
四、体积修正系数(VCF20)的换算
已知某种油品的标准密度，要求计算该油品从计量温度下体积修 正到标准体积的体积修正系数，其计算步骤如下：
1、根据油品类别选择相应油品的体积修正系数表，如原油查表60A 2、确定标准密度和计量温度在表60中的区间和页码 3、查表获得体积修正系数
（1）、当所确定的标准密度和计量温度值与表载值相同，可从表上直接 查的体积修正系数值
1、计算公式： m=V20×(P20-1.1)或 m=P20*V20*F
式中：V20---油品标准体积，m3 P20---油品标准密度，Kg/m3 1.1--- 油品空气浮力修正值，Kg/m3 F --- 石油真空中的质量换算到空气中质量换算系数,该系数可通过油品的
标准密度查表得出。
2021/3/10
(2 )、当所确定的标准密度和表载值不相同时，就要采用就近取值。计 量温度采用就近取值。
举例：
2021/3/10
10
五、计量温度下体积的计算
1、立式金属油罐容积表包括：
（1）、主表：从计量基准点起，通常以间隔1dm或1cm的高度给出与其对应的 容积值，累加至安全高度所对应的一列有效容积值。
（2）、附表：也称小数表，给出每区段高度1～9cm和1～9mm的一列对应的 有效容积值。
（3）正值=未修正测量结果— 示值误差 =29.3-(+0.1849)=29.1151℃
（4）修约至(0.25℃),则结果为29.00℃。
2021/3/10
7
二、油量计算前期准备及计量器具的修正
3、石油密度计 其检定证书结果中要求每间隔10Kg/m3给出一个修正值,当未修
正测量结果不能直接查表得到时，修正值则要采用线性比例内插法 计算求得。
油品计量计算知识ppt课件(2024)
数据传输技术
采用有线或无线传输方式，将油品计量数据实时传输到上 位机或远程服务器，实现数据的集中管理和远程监控。
数据分析与挖掘技术
利用大数据分析和挖掘技术，对油品计量数据进行深度分 析和挖掘，发现数据中的规律和趋势，为油品管理和决策 提供支持。
29
06
油品计量安全与环保要 求
2024/1/28
30
11
03
油品动态计量方法
2024/1/28
12
流量计选型及安装要求
01
02
03
流量计选型原则
根据油品性质、流量范围 、测量精度等要求选择合 适的流量计类型，如涡轮 流量计、质量流量计等。
2024/1/28
安装位置要求
流量计应安装在油品流动 的直管段上，避免安装在 管道弯曲、阀门等流场不 稳定的位置。
间接测量法
利用已知容积的容器或标准体积管， 通过比较或置换的方式得到储罐容积 。
2024/1/28
9
液位高度测量技术
人工检尺法
通过人工使用量油尺等工具，直 接测量液位高度。
2024/1/28
自动测量法
利用液位计、雷达液位计等自动化 仪表，实现液位的实时在线测量。
光学测量法
使用激光测距仪或全站仪等光学仪 器，对液位进行非接触式测量。
个人防护措施
工作人员应穿戴适当的防护用品，如防护服、防护眼镜、防毒面具 等，以减少油品对身体的危害。
应急救援措施
制定油品泄漏、火灾等紧急情况的应急预案，配备相应的应急救援 设备和人员，确保在紧急情况下能够迅速、有效地进行救援。
定期演练和培训
定期组织应急演练和培训，提高工作人员的应急处理能力和自救互救 能力。
对石油、天然气等液态 或气态烃类化合物进行 数量和质量测定的过程
采用有线或无线传输方式，将油品计量数据实时传输到上 位机或远程服务器，实现数据的集中管理和远程监控。
数据分析与挖掘技术
利用大数据分析和挖掘技术，对油品计量数据进行深度分 析和挖掘，发现数据中的规律和趋势，为油品管理和决策 提供支持。
29
06
油品计量安全与环保要 求
2024/1/28
30
11
03
油品动态计量方法
2024/1/28
12
流量计选型及安装要求
01
02
03
流量计选型原则
根据油品性质、流量范围 、测量精度等要求选择合 适的流量计类型，如涡轮 流量计、质量流量计等。
2024/1/28
安装位置要求
流量计应安装在油品流动 的直管段上，避免安装在 管道弯曲、阀门等流场不 稳定的位置。
间接测量法
利用已知容积的容器或标准体积管， 通过比较或置换的方式得到储罐容积 。
2024/1/28
9
液位高度测量技术
人工检尺法
通过人工使用量油尺等工具，直 接测量液位高度。
2024/1/28
自动测量法
利用液位计、雷达液位计等自动化 仪表，实现液位的实时在线测量。
光学测量法
使用激光测距仪或全站仪等光学仪 器，对液位进行非接触式测量。
个人防护措施
工作人员应穿戴适当的防护用品，如防护服、防护眼镜、防毒面具 等，以减少油品对身体的危害。
应急救援措施
制定油品泄漏、火灾等紧急情况的应急预案，配备相应的应急救援 设备和人员，确保在紧急情况下能够迅速、有效地进行救援。
定期演练和培训
定期组织应急演练和培训，提高工作人员的应急处理能力和自救互救 能力。
对石油、天然气等液态 或气态烃类化合物进行 数量和质量测定的过程
油品计量员培训教程(全面)
油品性质
包括物理性质和化学性质，如密度、 粘度、闪点、凝点、酸值、硫含量等 ，这些性质对于油品的储存、运输和 使用具有重要意义。
计量单位与换算
计量单位
油品计量中常用的单位有质量单位（如吨、千克等 ）和体积单位（如立方米、升等），以及用于表示 油品性质的各种单位（如密度单位kg/m³、粘度单 位mPa·s等）。
温度计选择与使用技巧
温度计选择
应根据油品性质和测量精度要求选择合适的温度计，如 玻璃棒式温度计、数字式温度计等。 温度计的测量范围应覆盖油品的温度范围，且分度值应 满足测量精度要求。
温度计选择与使用技巧
01
使用技巧
02
03
04
在使用前，应对温度计进行校 准，确保其准确性。
测量时，应将温度计的感温部 分完全浸入油品中，且不应触
Chapter
安全生产法规体系概述
安全生产法规体系结构
01
包括宪法、法律、行政法规、地方性法规、部门规章和地方政
府规章等层次。
安全生产法规的核心内容
02
安全生产方针、安全生产管理、安全生产保障、安全生产监督
管理和法律责任等方面。
油品计量员在安全生产中的职责
03
遵守安全生产法规，执行安全操作规程，确保油品计量工作的
间接测量法 直接测量法 光学测量法
容积标定步骤
通过测量油罐各部位尺寸，利用 几何公式计算容积。适用于规则 形状的油罐。
利用光学仪器对油罐内壁进行扫 描，获取三维数据后计算容积。 具有高精度、非接触等优点。
容积表编制和应用实例
容积表编制
根据测量结果，按照统一格式编制容积表，包括油罐编号、容量、高度等参数。
01 02 03 04
包括物理性质和化学性质，如密度、 粘度、闪点、凝点、酸值、硫含量等 ，这些性质对于油品的储存、运输和 使用具有重要意义。
计量单位与换算
计量单位
油品计量中常用的单位有质量单位（如吨、千克等 ）和体积单位（如立方米、升等），以及用于表示 油品性质的各种单位（如密度单位kg/m³、粘度单 位mPa·s等）。
温度计选择与使用技巧
温度计选择
应根据油品性质和测量精度要求选择合适的温度计，如 玻璃棒式温度计、数字式温度计等。 温度计的测量范围应覆盖油品的温度范围，且分度值应 满足测量精度要求。
温度计选择与使用技巧
01
使用技巧
02
03
04
在使用前，应对温度计进行校 准，确保其准确性。
测量时，应将温度计的感温部 分完全浸入油品中，且不应触
Chapter
安全生产法规体系概述
安全生产法规体系结构
01
包括宪法、法律、行政法规、地方性法规、部门规章和地方政
府规章等层次。
安全生产法规的核心内容
02
安全生产方针、安全生产管理、安全生产保障、安全生产监督
管理和法律责任等方面。
油品计量员在安全生产中的职责
03
遵守安全生产法规，执行安全操作规程，确保油品计量工作的
间接测量法 直接测量法 光学测量法
容积标定步骤
通过测量油罐各部位尺寸，利用 几何公式计算容积。适用于规则 形状的油罐。
利用光学仪器对油罐内壁进行扫 描，获取三维数据后计算容积。 具有高精度、非接触等优点。
容积表编制和应用实例
容积表编制
根据测量结果，按照统一格式编制容积表，包括油罐编号、容量、高度等参数。
01 02 03 04
油品计量及管理 ppt课件
25
随机误差的消除:是尽量多测几次 ，并以多次测量 结果的算术平均值作为最终测得值，以达到减少 或消除随机误差的目的。
17
修正因数：为消除或减少系统误差，对未修正测量值 所乘的数值。 修正因数=1 －系统相对误差 测量实际值=测量值×修正因数
18
误差产生的原因 装置误差:是由于计量装置本身不完善和不稳定所引起
的计量误差。它包括标准器误差 ，仪器仪表误差和 辅助设备误差 。 环境误差:环境误差是由于各种环境因素与测量所要求 的条件不一致及其随时间和空间位置的变化引起的 测量装置和被测量本身 的变化而造成的误差。
15
修正值 修正值指用代数方法与未修正测量结果相加，以补偿其 系统误差的值 修正值= －误差=真值－测量值 真值=测量值＋修正值
16
温度计、密度计用内插法求修正值 温度计每隔10℃给出一个修正值， 密度计每隔0.01 g/cm3给出一个修正值 量油尺按就近原则进行修正, 量油尺每隔1m给出一个修正值
13
3、误差与数据分析 误差定义及表示方法 误差公理：测量结果都有误差,误差自始至终存在于 一切科学实验和测量过程之中,这就是误差公理。 误差定义:测量值结果减去被测量的真值。 误差=测量结果—真值
14
误差表示方法： 绝对误差：绝对误差=测量结果—真值 相对误差：测量误差除以被测量的真值
（相对误差=绝对误差/被测量真值×100%） 引用误差：测量仪器的误差除以仪器的特定值。 （引用误差=测量仪器的绝对误差/特定值×100%）
国务院
举例
中华人民共和国计量 法
中华人民共和国计量 法实施细则
地方计量法 省、自治区、直辖市及人民政府所在 北京市商用计量器具
规
地的市以及经国务院批准的较大的市
随机误差的消除:是尽量多测几次 ，并以多次测量 结果的算术平均值作为最终测得值，以达到减少 或消除随机误差的目的。
17
修正因数：为消除或减少系统误差，对未修正测量值 所乘的数值。 修正因数=1 －系统相对误差 测量实际值=测量值×修正因数
18
误差产生的原因 装置误差:是由于计量装置本身不完善和不稳定所引起
的计量误差。它包括标准器误差 ，仪器仪表误差和 辅助设备误差 。 环境误差:环境误差是由于各种环境因素与测量所要求 的条件不一致及其随时间和空间位置的变化引起的 测量装置和被测量本身 的变化而造成的误差。
15
修正值 修正值指用代数方法与未修正测量结果相加，以补偿其 系统误差的值 修正值= －误差=真值－测量值 真值=测量值＋修正值
16
温度计、密度计用内插法求修正值 温度计每隔10℃给出一个修正值， 密度计每隔0.01 g/cm3给出一个修正值 量油尺按就近原则进行修正, 量油尺每隔1m给出一个修正值
13
3、误差与数据分析 误差定义及表示方法 误差公理：测量结果都有误差,误差自始至终存在于 一切科学实验和测量过程之中,这就是误差公理。 误差定义:测量值结果减去被测量的真值。 误差=测量结果—真值
14
误差表示方法： 绝对误差：绝对误差=测量结果—真值 相对误差：测量误差除以被测量的真值
（相对误差=绝对误差/被测量真值×100%） 引用误差：测量仪器的误差除以仪器的特定值。 （引用误差=测量仪器的绝对误差/特定值×100%）
国务院
举例
中华人民共和国计量 法
中华人民共和国计量 法实施细则
地方计量法 省、自治区、直辖市及人民政府所在 北京市商用计量器具
规
地的市以及经国务院批准的较大的市
中油化工油品计量培训PPT1
计量操作步骤 油高测量: 测量操作应符合GB/T13894-92《石油和液体 石油产品液位测量法(手工法)》的规定 (Page234)。 采用测实法进行轻质油油高的测量，对于粘 度很大的油品可采用测空法进行测量。
大罐计量示意图
如图H为罐高 如图h1为实际油高 如图h为测量油高
注意：在整个放尺和提升过程中, 量油尺尺带始终不 能离开测量点，不得与其他金属相摩擦。 3、然后将量油尺上的油品擦净，再次以上述法测量油 高。如果第二次测量值与第一次测量值相差大于1㎜时， 应重新测量，直到两次连续测量值相差不大于1㎜为止。 记录测量值；取第一次测量值做为计量油高。 对测量蒸发性强的油品, 若读数困难,可用试油膏, 但不能用粉笔或多孔性 材料代替.
油品计量员的工作内容可分为： 1）计量 使用测量器具按测量计量工作要求进行油品作业， 储存的测量。 2）计算 根据测量数据进行数学计算获得油品在测量时间 的体积、密度、标准密度、计重密度以及重量等计 算结果；与实际作业进行盈亏计算。 3）报告 根据计算结果，生成作业单、计量报告或报表递 送相关个人或部门。
测量口
测实法测量步骤 1、找准检尺口, 确定站上风口, 打开检尺口盖,使罐 内气压排出平衡后开启计量. 下尺前,应检查尺铊与尺 带连接是否牢靠;左手握住尺柄,拇 指和食指固定尺带; 右手拇指和食指轻轻固定下尺位置, 在指定的测量点 下尺。 2、依据液位仪或估算出的大致油高，在大致高度的上、 下 20cm 范围内将量油用的测深尺擦拭干净，测深尺 继续从测量点缓缓垂直、放入，手感尺砣及液面至触 底,立即以收卷的方式提尺（如果尺底部涂抹了试水膏， 要停留10秒以上。），读出量油尺的浸油高度，取液 痕最靠近的刻度值。读数时视线应与尺带垂直,先读小 数,后读大数,然后一次读出整个数(单位:mm)
《油品计量计算知识》ppt课件
计量计算知识讲座
体积修正系数表
油类
规范密度
计量 体积系数 计量
温度
温度 密度范围
计量计算知识讲座
体积修正系数表
体积修正系数表阐明 ◆计量温度
◆规范密度
◆不内插
◆内插
根据体积修正系数的定义，可以得到用 VCF值法求规范体积的公式：
V20=Vt ·VCF
计量计算知识讲座
体积修正系数表
知某种油品的规范密度和计量温度，查找、换 算体积修正系数的步骤为： ①根据油品类别选择相应油品的体积修正系数 表，原油、产品和光滑油的体积修正系数表表 号分别为表60A、表60B和表60D)； ②确定规范密度所在体积修正系数表中的密度 区间，并根据计量温度确定被查找的体积修正 系数所在的表页；
员取样测定出视密度后，再换算到20℃下的规范 密度)； V20 ―规范体积，m3 。 F―石油空气中分量换算系数(查GB 1885-83)
计量计算知识讲座
石油空气中分量换算系数(查GB 1885-83)
20℃密度g/cm3 换算系数F 20℃密度g/cm3
0.5000~0.5093 0.5094~0.5315 0.5516~0.5557 0.5558~0.5822 0.5823~0.6114 0.6115~0.6136 0.6137~0.6795
两种方法比较而言，还是采用F值的方法比较 准确。 GB1885-83虽然已被GB/T1885-98替代，但 GB1885-83的表5即F值表可以继续运用。
计量计算知识讲座
油量计算
有争议时，以F值为准。 对于原油或其它含水油品，计算纯油量的计算式 为：mc=m·(1-w)
w―原油或其它含水油品的含水率，％； mc―纯油的质量, kg 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表53B 表54B 表54C
ISO91-2石油计量表组成：
表59A 表60A 表59B 表60B 表59D 表60D 表60C
采标程度：等效采用ISO91-2
试验 温度
标准密度表 油类 ↓ 视密度 ↓
标准密度
试验
温度 密度范围
标准密度表说明 ◆试验温度
◆视密度
可不内插
内插
利用《标准密度表》可根据油品试样的试验温度 和视密度查得标准密度。，标准密度单位为g/cm3 时保留四位小数，单位为kg/m3时保留一位小数。
练习：求标准密度
1、原油:试验温度t=45.85℃ 视密度ρt =801.7kg/m3
2、原油:试验温度t=46.05℃ 视密度ρt =804.2kg/m3
3、原油:试验温度t=46.40℃ 视密度ρt =805.9kg/m3
1、原油:试验温度t=45.85℃ 视密度ρt =801.7kg/m3
已知某种油品在某一试验温度(视温度)下的视 密度，换算标准密度的步骤为：
①根据油品类别选择相应油品的标准密度表，原 油、产品和润滑油的标准密度表表号分别为表 59A、表59B和表59D；
②确定视密度所在标准密度表中的密度区间，并 根据试验温度确定被查找的标准密度所在的表 页；
③在视密度行中查找已知的视密度值，在温度栏 中找到已知的试验温度值。该视密度值所在列 与试验温度值所在行交叉点上的数即为该油品 的标准密度。
ρ20=L+(R-L) ×(ρt’ － L’)/（ R’ － L’） =818.9+2×1.7/2=820.6
2、原油:试验温度t=46.05℃ 视密度ρt =804.2kg/m3 ρ20=823.2
3、原油:试验温度t=46.40℃
视密度ρt =805.9kg/m3 ρ20=825.3
油类
标准密度
与其在非标准温度下的体积之比。
原油含水率：原油所含水分的质量百分比。
空气浮力修正值：1.1 kg/m3,0.0011g/cm3
石油计量表 GB/T1885-98 油品计算方法
组成及范围 标准密度表的使用 体积修正系数表的使用
《石油计量表》标准化情况
★ISO91-1石油计量表 第1部分：以15℃和60 ℉为标准温度的表
二、油量计算中扣除空气浮力的方法 1、石油在真空中的质量换算到空气中的重量的
换算系数F 2、空气浮力修正值
★换算系数F： m= V20 .ρ20 . F 油品的油量计算公式为：
m= V20 · ρ20 ·F 式中 m―油品在空气中的质量，kg；
ρ20 ―标准密度，kg/m3。(由化验室提供或由计量 员取样测定出视密度后，再换算到20℃下的标准 密度)；
1、原油:计量温度t=38.43℃ 标准密度ρ20 =824.3kg/m3 2、原油:计量温度t=38.70℃ 标准密度ρ20 =823.5kg/m3 3、原油:计量温度t=38.25℃ 标准密度ρ20 =825.7kg/m3
答案：1、VCF=0.983215≈0.98322 2、VCF=0.982975≈0.98298 3、VCF=0.98350
如果已知的视密度值正好介于视密度行中两个相 邻视密度值之间，则可以采用内插确定标准密 度，但温度值不内插，用较接近的温度值查表。
标准密度实例
原油:试验温度t=46. 15℃ 视密度ρt =803.6kg/m3
求标准密度.
表59A 原油标准密度表
表59A 原油标准密度表
ρ20=L+(R-L) ×(ρt’ － L’)/（ R’ － L’） =821.2+2×1.6/2=822.8
②确定标准密度所在体积修正系数表中的密度 区间，并根据计量温度确定被查找的体积修正 系数所在的表页；
③在标准密度行中查找已知的标准密度值，在温度 栏中找到油品的计量温度值，该标准密度值所在列 与计量温度值所在行交叉点上的数即为该油品的体 积修正系数。
如果已知的标准密度值正好介于标准密度行中 两个相邻标准密度值之间，则可以采用内插法确定 体积修正系数，而温度值不内插，仅以较接近的温 度值查表。
VCF换算值需要保留五位小数。
体积系数实例
原油:计量温度t=38.25℃ 标准密度ρ20 =827.9kg/m3
求体积系数
表60A 原油体积修正系数表
VCF=L+(R-L)(ρ20 –L)/(R’ -L’) =0.9835+0.0001×1.9/2=0.983595≈0.9836
练习：求体积系数
一、三种计量法
（1）衡量法，即使用衡器和法码求得，也就是用 秤称量。
（2）容量法，即用容器或流量计，通过计量和计 算或利用流量计的自动温度补偿求出在标准温度 下的油品占有的体积。此法用于大宗油品贸易的 交接，又以容积作为结算单位的场合。
（3）体积—质量法，根据油品的体积和密度计算 质量的方法。此法适用于大宗油品的交接，又以 质量作为结算单位的场合。
★ISO91-2石油计量表 第2部分：以20℃为标准温度的表
大家学习辛苦了，还是要坚持
继续保持安静
ISO91-1石油计量表组成：
◆表5A 表6A 表5B பைடு நூலகம்6B 表5D 表6D 表6C
◆表23A 表24A 表23B 表24B 表23D 表24D 表24C
◆表53A 表54A 表53D 表54D
油品计量计算知识
静态油量计算 动态油量计算 计量的差量分析和油品损耗
试验温度t’ ：在读取密度计时的液体试样温度， ℃。 视密度ρ’：在试验温度下，玻璃密度计在液体试 样中的读数。
标准密度ρ20：在标准温度下的密度，kg/m3 或 g/cm3 。
计量温度t：油品在计量时的温度，℃ 。
标准体积V20：在标准温度20℃下的体积，m3。 体积修正系数VCF：石油在标准温度下的体积
计量 体积系数 计量
温度
温度 密度范围
体积修正系数表说明 ◆计量温度
◆标准密度
◆不内插
◆内插
根据体积修正系数的定义，可以得到用 VCF值法求标准体积的公式：
V20=Vt ·VCF
已知某种油品的标准密度和计量温度，查找、 换算体积修正系数的步骤为：
①根据油品类别选择相应油品的体积修正系数 表，原油、产品和润滑油的体积修正系数表表 号分别为表60A、表60B和表60D)；
