轴承后缀含义分析
全国十大排行榜轴承品牌尾缀含义归纳，随手收藏，秒秒可查~
全国十大排行榜轴承品牌尾缀含义归纳，随手收藏，秒秒可查~（一）德国轴承FAG深沟球轴承代号：618、160、161、60、62、622、63、623、64后缀：M 机加工黄铜保持架，钢球引导2RS\2RSR 双面带密封圈W203B 不锈钢轴承2Z\2ZR 双面带防尘盖角接触球轴承代号：72B、73B后缀：B 修改过的内部结构MP 机加工窗式黄铜保持架TVP 玻璃纤维增强尼龙保持架UA 成对安装轴承的通用结构设计，O/X布置小轴向游隙UO 成对安装轴承的通用结构设计，O/X布置零游隙组DA 双半内圈M 机加工黄铜实体保持架，钢球引导TVH 揿钮接头式模制玻璃纤维增强尼龙保持架，钢球引导主轴轴承代号：B719、B70、B72HCB719、HCB70、HCB72 陶瓷混合主轴HS719、HS70 高速主轴HC719、HC70 陶瓷混合主轴（较小球体）后缀：C 接触角15°E 接触角25°P4S公差等级为P4ST 酚醛树脂实体窗式保持架UL 成对轴承的通用结构，加轻预载的X或O型布置DUL2个轴承、双联式TUL3个轴承、三联式QUL4个轴承、四联式(D\T\Q)B\BC O型布置(D\T\Q)F\FC X型布置(D\T\Q)T 串联布置四点接触球轴承代号：QJ2、QJ3后缀：MPA 窗式黄铜保持架，外圈引导N2 带2个止动槽TVP 窗式玻璃纤维增强尼龙实体保持架，钢球引导调心球轴承代号：10、12、13、22、23、112后缀：K 圆锥孔M 钢球引导的机加工黄铜实体保持架2RS 带两端密封盖TV 玻璃纤维增强尼龙实体保持架，钢球引导圆柱滚子轴承（单列）代号：N、NU、NUP、NJ后缀：E 加强型M,M1 滚子引导的机加工黄铜实体保持架TVP2 滚子引导的窗式玻璃纤维增强尼龙实体保持架X,EX 依据标准更改的内部结构圆柱滚子轴承（双列）代号：NN后缀：A 内部结构变更S 外圈有润滑油槽和润滑油孔K 圆锥孔，锥度1:12M 滚子引导的黄铜实体保持架SP 公差等级为SP级，轴承游隙C1NA圆柱滚子轴承（满滚子）代号：NCF、NNC、NNF、NJ(…V)后缀：B 外圈上油孔更新和油孔间距更新，双半内圈C 加强型结构，外圈上油孔更新和油孔间距更新，双半内圈2LS 两个密封盖V 满滚子H 自动定位圆锥滚子轴承代号：302、303、322、323、320、313、332后缀：A 内部结构变更A…N11CA轴向游隙A(μm)，外圈之间有隔圈的两个X型布置的圆锥滚子轴承B 增大的接触角X 外形尺寸采用国际标准鼓形滚子轴承代号：202、203后缀：K 圆锥孔MB 机加工黄铜实体保持架，内圈引导T 窗式玻璃纤维增强尼龙实体保持架调心滚子轴承代号：213、222、223、230、231、232、233、239、240、241后缀：A/B 内部结构变更D 内圈材料为100CrMn6E 内部结构增强型K 圆锥孔，锥度1:12K30 圆锥孔，锥度1:30M 机加工黄铜保持架，滚子引导S 外圈带润滑油槽和进油孔T41A 适合于振动载荷的特殊轴承，直径公差带变窄，径向游隙C4TVPB 窗式玻璃纤维增强尼龙保持架，内圈引导推力球轴承代号：511、512、513、514、522、523、532、533、542、543后缀：FP 机加工窗式钢保持架，钢球引导M 机加工黄铜保持架，钢球引导MP 机加工窗式黄铜保持架，钢球引导推力角接触球轴承代号：7602、7603（单向）；2344、2347（双向）后缀：TVP 实体窗式玻璃增强尼龙保持架，钢球引导M 机加工黄铜保持架，钢球引导SP 公差等级SP推力圆柱滚子轴承代号：811、812后缀：LPB 机加工窗式轻金属保持架，轴引导MB 机加工黄铜保持架，轴引导MPB 机加工窗式黄铜保持架，轴引导TVPB/TVPB2 模压窗式玻璃纤维增强尼龙保持架，轴引导推力调心滚子轴承代号：292E、293E、294E后缀：E 最大承载能力结构MB 机加工黄铜保持架，轴圈引导外球面球轴承/轴承座轴承代号：162、362、562、762轴承座系列：P162、P362、P562、P762 灰铸铁落地式轴承座F(L)162、F(L)362、F(L)562、F(L)762 灰铸铁凸缘式轴承座SB2 钢板落地式轴承座FB2、FBB2 钢板凸缘式轴承座附件紧定套：H2、H3、H23、H31、H33、H30、H240、H241等推卸套：AH38、AH39、AH(X)31、AH22等锁紧螺母：KM、KML、HM锁紧垫圈：MB、MBL卡板：MS30、MS31钢球：前缀：KIKU 按重量供应的钢球KU 钢球后缀：G3 质量为G3等级P 尺寸平均偏差为正值M 尺寸平均偏差为负值（二）美国轴承TIMKEN（1）前缀内圈或外圈说明A 内圈和外圈标准基本系列编号。
轴承前后置代号及其含义【解析】
轴承(Bearing)是当代机械设备中一种重要零部件。
它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数(friction coefficient)，并保证其回转精度(accuracy)。
下面就给大家介绍一下轴承各种代号的意义是什么。
FAG轴承前置代号(前缀)及其含义R直接放在轴承基本代号之前，其余前置代号用小圆点与基本代号隔开。
GS—推力圆柱滚子轴承座圈。
例：GS.81112K–-滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108。
FAG轴承后置代号(后缀)及其含义F-钢制实体保持架，滚动体引导。
FA-钢制实体保持架，外圈引导。
FAS-钢制实体保持架，外圈引导,带润滑槽。
FB-钢制实体保持架，内圈引导。
FBS-钢制实体保持架，内圈引导,带润滑槽。
FH-钢制实体保持架，经渗碳淬火。
H,H1-渗碳淬火保持架。
P5-公差等级符合国际标准ISO规定的5级。
P4-公差等级符合国际标准ISO规定的4级。
P2-公差等级符合国际标准ISO的2级(不包括圆锥滚子轴承)NSK轴承前置代号含义F——凸缘外圈的深沟球轴承(适用于d小于10毫米)，例:F605。
HR——高负载圆锥滚子轴承，例：HR30207J。
NSK轴承后置代号含义A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN(省略)&mdash,轴承;—向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
NTN轴承后缀含义B——40°接触角;[NT:PAGE]A——25°接触角;C——15°接触角;J——击压钢保持架;LI——机削铜合金保持架;DB——背对背配置;DF——面对面配置;CS——径向游隙大于标准游隙。
各厂家轴承后缀含义
各厂家轴承后缀含义FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
一、前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.-- 推力圆柱滚子轴承座圈。
例：GS.81112K.-- 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。
例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。
例：WS.81112二、后置代号内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
1、内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。
VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH2、轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ--圆柱型外径的滚轮轴承。
例：ST017DZK--圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30--圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。

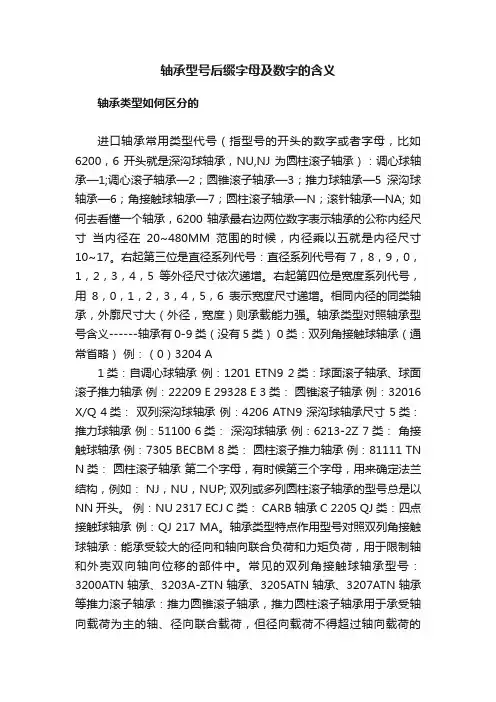

轴承型号后缀字母及数字的含义
轴承型号后缀字母及数字的含义轴承类型如何区分的进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200，6开头就是深沟球轴承，NU,NJ为圆柱滚子轴承）：调心球轴承—1;调心滚子轴承—2；圆锥滚子轴承—3；推力球轴承—5深沟球轴承—6；角接触球轴承—7；圆柱滚子轴承—N；滚针轴承—NA; 如何去看懂一个轴承，6200轴承最右边两位数字表示轴承的公称内经尺寸当内径在20~480MM范围的时候，内径乘以五就是内径尺寸10~17。
右起第三位是直径系列代号：直径系列代号有7，8，9，0，1，2，3，4，5等外径尺寸依次递增。
右起第四位是宽度系列代号，用8，0，1，2，3，4，5，6表示宽度尺寸递增。
相同内径的同类轴承，外廓尺寸大（外径，宽度）则承载能力强。
轴承类型对照轴承型号含义------轴承有0-9类（没有5类） 0类：双列角接触球轴承（通常省略）例：（0）3204 A1类：自调心球轴承例：1201 ETN9 2类：球面滚子轴承、球面滚子推力轴承例：22209 E 29328 E 3类：圆锥滚子轴承例：32016 X/Q 4类：双列深沟球轴承例：4206 ATN9 深沟球轴承尺寸 5类：推力球轴承例：51100 6类：深沟球轴承例：6213-2Z 7类：角接触球轴承例：7305 BECBM 8类：圆柱滚子推力轴承例：81111 TN N类：圆柱滚子轴承第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ，NU，NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。
例：NU 2317 ECJ C类： CARB轴承 C 2205 QJ类：四点接触球轴承例：QJ 217 MA。
轴承类型特点作用型号对照双列角接触球轴承：能承受较大的径向和轴向联合负荷和力矩负荷，用于限制轴和外壳双向轴向位移的部件中。
常见的双列角接触球轴承型号：3200ATN轴承、3203A-ZTN轴承、3205ATN轴承、3207ATN轴承等推力滚子轴承：推力圆锥滚子轴承，推力圆柱滚子轴承用于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的55% 。

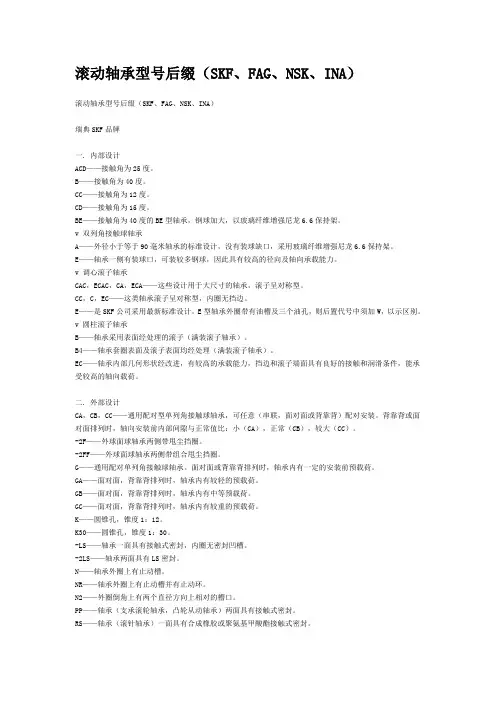

轴承型号后缀解释
滚动轴承型号后缀（SKF、FAG、NSK、INA）滚动轴承型号后缀（SKF、FAG、NSK、INA）瑞典SKF品牌一. 内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
v 双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
v 调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
v 圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
二. 外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。

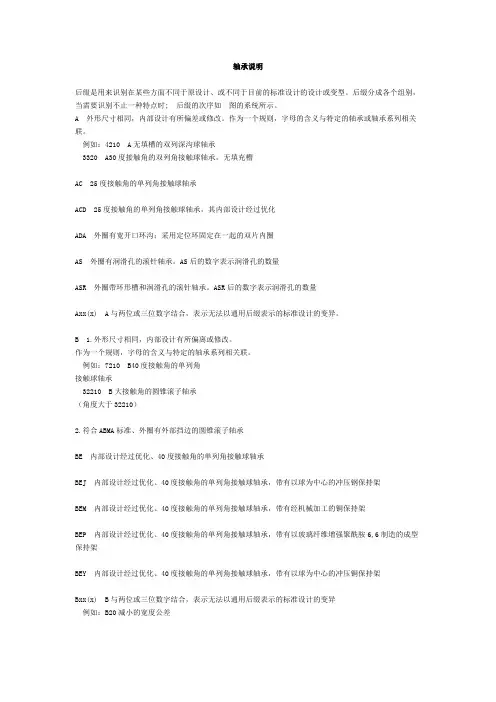

轴承后缀的含义
轴承说明后缀是用来识别在某些方面不同于原设计、或不同于目前的标准设计的设计或变型。
后缀分成各个组别，当需要识别不止一种特点时; 后缀的次序如图的系统所示。
A 外形尺寸相同，内部设计有所偏差或修改。
作为一个规则，字母的含义与特定的轴承或轴承系列相关联。
例如：4210 A无填槽的双列深沟球轴承3320 A30度接触角的双列角接触球轴承，无填充槽AC 25度接触角的单列角接触球轴承ACD 25度接触角的单列角接触球轴承，其内部设计经过优化ADA 外圈有宽开口环沟；采用定位环固定在一起的双片内圈AS 外圈有润滑孔的滚针轴承。
AS后的数字表示润滑孔的数量ASR 外圈带环形槽和润滑孔的滚针轴承。
ASR后的数字表示润滑孔的数量Axx(x) A与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异。
B 1.外形尺寸相同，内部设计有所偏离或修改。
作为一个规则，字母的含义与特定的轴承系列相关联。
例如：7210 B40度接触角的单列角接触球轴承32210 B大接触角的圆锥滚子轴承（角度大于32210）2.符合ABMA标准、外圈有外部挡边的圆锥滚子轴承BE 内部设计经过优化、40度接触角的单列角接触球轴承BEJ 内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压钢保持架BEM 内部设计经过优化、40度接触角的单列角接触球轴承，带有经机械加工的铜保持架BEP 内部设计经过优化、40度接触角的单列角接触球轴承，带有以玻璃纤维增强聚酰胺6,6制造的成型保持架BEY 内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压铜保持架Bxx(x) B与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异例如：B20减小的宽度公差C 1.外形尺寸相同，内部设计有所偏离或修改。
作为规则，字母的含义与特定的轴承系列相关联。
例如：7210 C15度接触角的单列角接触球轴承21306 C带无挡边内圈、对称滚子、松配式导圈和窗式钢保持架的球面滚子轴承2.Y-轴承，圆柱型外径，例如YET 205 CCA 1.C型设计的球面滚子轴承，但内圈带定位挡边和机加工保持架2.通用组配的单列角接触球轴承背靠背和面对面配置时，安装前轴向游隙小于普通组（CB）CAC CA型设计的球面滚子轴承，但具有增强的滚子导向性能CB 1. 通用组配的单列角接触球轴承。
轴承代号意义
轴承一、轴承后面代号的含义：.B--40°接触角；A--25°接触角；C--15°接触角；J--击压钢保持架；LI--机削铜合金保持架；DB--背对背配置；DF--面对面配置；CS--径向游隙大于标准游隙.二、后缀的意义若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6，极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)三、SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
各类轴承后缀代码含义大全
各类轴承后缀代码含义大全各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙6.6保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙6.6保持架，滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。
各厂家轴承后缀含义
各厂家轴承后缀含义————————————————————————————————作者：————————————————————————————————日期：FAG轴承代号由基本代号、前置代号和后置代号构成:基本代号表示轴承的基本类型、结构和尺寸;ﻫ前置代号表示轴承零件置于基本代号之前；ﻫ后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
一、前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
ﻫGS.-－推力圆柱滚子轴承座圈。
例：GS.8111２K.--滚动体与保持架的组合件。
例:推力圆柱滚子与保持架的组合件Ｋ.811０8R－－不带可分离内圈或外圈的轴承。
例：ＲNU207-－不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。
例:ＷS.81112ﻫ二、后置代号内部设计--外形尺寸及变形设计ﻫ－-密封ﻫ-- 保持架ﻫ-－公差--游隙ﻫ-- 热处理ﻫ－-特殊设计ﻫ－－机床主轴轴承ﻫ-- 低噪省轴承后置代号置于基本代号的后面。
当具有多组后置代号时,应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
ﻫ1、内部结构ﻫＡ、B 、C、Ｄ、Ｅ-- 内部结构变化ﻫ例:角接触球轴承7２0５C、7２05E 、720５Ｂ, C—１5 °接触角、E—25 °触角、Ｂ—40 °接触角ﻫ例：圆柱滚子、调心滚子及推力调心滚子轴承N３0９E、２１309 E、29４12E--加强型设计，轴承负载能力提高。
ﻫVH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：N Ｊ2３１2VH2、轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。
例: 3３０6ＤＡDＺ－－圆柱型外径的滚轮轴承。
例：ST０17DＺK－-圆锥孔轴承，锥度 1 ：１2 。
各类轴承后缀字母含义
各类轴承后缀字母含义ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计。
E——轴承一侧有装球口，可装较多钢球，调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
外部设计CA，CB，CC——通用配对型单列角接触球轴承-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
PP——轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
RS——轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。
-RS1——轴承一面具有衬钢板合成橡胶接触式密封。
-2RS1——轴承两面具有RS1密封。
-2RS——轴承（滚针轴承）两面具有RS密封。
-RZ——轴承一面具有衬钢板合成橡胶的低摩擦密封。
-2RZ——轴承两面具有RZ密封。
X——1.基本尺寸经修正以符合ISO标准；2.柱形滚动面Z——轴承一面具有防尘盖（非摩擦密封）。
FAG、SKF、NSK、NTN、KOYO轴承后缀含义
FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.-- 推力圆柱滚子轴承座圈。
例：GS.81112K.-- 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。
例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。
例：WS.81112后置代号-- 内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。
VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH后置代号—轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ--圆柱型外径的滚轮轴承。
例：ST017DZK--圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30--圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。
例：NNF5026VC.2LS.V--内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。
轴承代号意义
轴承一、轴承后面代号的含义：.B--40°接触角；A--25°接触角；C--15°接触角；J--击压钢保持架；LI--机削铜合金保持架；DB--背对背配置；DF--面对面配置；CS--径向游隙大于标准游隙.二、后缀的意义若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6，极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)三、SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
轴承常见后缀字母含义解释表
轴承常见后缀字母含义解释表字母含义A 经过改进或稍作改变的内部设计，外形尺寸相同，常对不同类型或系列的轴承有不同的意义AC 接触角为25º的单列角接触球轴承ADA 外圈上的止动槽经过改进，剖分的内圈由一个固定环固定B 经过改进或稍作改变的内部设计，外形尺寸相同，常对不同类型或系列的轴承有不同的意义B**(*) B与另外一个两位数或三位数组合，用来表示一些没有合适后缀的变型C 经过改进或稍作改变的内部设计。
外形尺寸相同，常对不同类型或系列的轴承有不同的意义CA 1、C型球面滚子轴承，带叉型机削黄铜保持架，内圈两侧有挡边和带一个由内圈引导的导圈2、通用配组轴承，在背对背或面对面的配置时，轴向游隙小于普通组CAC CA型球面滚子轴承，滚子的引导经过改进CB 1、通用配组轴承，在背对背或面对面的配置时，轴向游隙为普通组2、双列角接触球轴承，特定的轴向游隙CC 1、C型球面滚子轴承，滚子的引导经过改进2、通用配组轴承，在背对背或面对面的配置时，轴向游隙大于普通组CLN 圆锥滚子轴承，缩窄套圈宽度和总宽度的公差带，符合ISO公差等级6XCL0 精度符合ANSI/ABMA19.2:1994标准公差等级0,用于英制圆锥滚子轴承CL00 精度符合ANSI/ABMA19.2:1994标准公差等级00,用于英制圆锥滚子轴承CL3 精度符合ANSI/ABMA19.2:1994标准公差等级3,用于英制圆锥滚子轴承CL7C 用于圆锥滚子轴承,有特殊的磨擦特性和更高的旋转精度CN 普通组径向游隙;通常仅用于与以下字母组合来表示较窄或偏移的游隙范围CNH 缩窄的游隙范围，相当于普通组游隙范围的上半部分CNM 缩窄的游隙范围，相当于普通组游隙范围的一半CNL 缩窄的游隙范围，相当于普通组游隙范围的下半部分CNP 偏移的游隙范围，相当于普通组游隙范围的上半部分和C3游隙范围的下半部分的组成CNR 具有符合DIN 620-4：1982的普通组游隙的圆柱滚子轴承以上的字母H、M、L、P，同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4和C5，如C2HCV 改进内部设计，满装圆柱滚子轴承CS 轴承一侧带具钢骨架的丁腈橡胶NBR接触式密封圈CS2 轴承一侧带具钢骨架的氟橡胶FPM接触式密封圈CS5 轴承一侧带具钢骨架的氢化丁腈橡胶HNBR接触式密封圈2CS 轴承两侧带具钢骨架的丁腈橡胶NBR接触式密封圈2CS2 轴承两侧带具钢骨架的氟橡胶FPM接触式密封圈2CS5 轴承两侧带具钢骨架的氢化丁腈橡胶HNBR接触式密封圈C1 径向游隙小于C2C2 径向游隙小于普通组CNC3 径向游隙大于普通组CNC4 径向游隙大于C3C5 径向游隙大于C4C02 缩窄的内圈旋转精度公差C04 缩窄的外圈旋转精度公差C08 C02+C04C0832 C02+C04+C3C10 缩窄的内径和外径公差D 经过改进或稍作改变的内部设计，外形尺寸相同，常对不同类型或系列的轴承有不同的意义DA 外圈上的止动槽经过改进，剖分的内圈由一个固定环固定DB 两个以背对背配对的单列深沟球轴承、单列角接触球轴承或单列圆锥滚子轴承。
各类轴承后缀代码含义大全
各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙6.6保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙6.6保持架，滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。
轴承后缀含义
轴承后缀含义(2011/04/17 16:21)补充代号中的后置代号是用来说明轴承的某些特殊结构，置于轴承代号之后。
1. 在尺寸表中所使用的补充代号的说明这些补充代号适用于现行标准中的轴承，并为轴承代号的一部分（见尺寸表），它们不能用于其他轴承。
A ，B ，C ， E- 这些符号没有明确的意义，根据需要，用来表示某些设计特征。
D- 剖分式滚针和保持架组件P- 轴承一面带密封环PP- 轴承两面带密封环RS- 轴承一面带密封圈2RS- 轴承两面带密封圈TN- 塑料保持架V- 密封式轴承X- 为符合国际标准规定而变更外形尺寸的轴承和附件，此补充代号仅在过渡时期内使用。
当一般结构为具有球形滚面时， X 还表示为具有圆柱形滚面的支承滚轮和曲线滚轮。
Z- 轴承的一面带防尘盖2Z- 轴承的两面带防尘盖ZW- 滚针和保持架组件，双列2. 具有特殊公差和精度轴承的补充代号下列代号仅适用于尺寸表中所列出的一些型号的轴承。
P- 表示一般尺寸公差和几何精度要求的轴承（不需要任何补充代号）。
P6- 尺寸公差和几何精度要求较高的轴承P5- 尺寸公差和几何精度要求高的轴承P4- 尺寸公差和几何精度要求极高的轴承C2- 原始径向游隙小于 C0C0- 正常的原始径向游隙（不需要补充代号）C3- 原始径向游隙大于 C0C4- 原始径向游隙大于 C3 ，对于较高的尺寸精度和几何精度而且原始径向游隙不同于正常游隙的轴承，此补充代号可以组合使用。
H+ … + … - 内接圆直径公差范围变窄的无内圈轴承，不包括冲压外圈滚针轴承。
G- 滚针的质量等级。
SORT- 在滚针和保持架组件中滚针的直径分类，公差极限以微米计。
GP- 经噪音试验的轴承。
2S ， 3S ， S- 此补充代号用于两个或多个轴承，并排安装，负荷均匀分布，前面的数字表示同一系列同一尺寸经选配的轴承数量。
经选配分类的轴承或零件是不能互换的。
3. 具有特殊结构轴承的补充代号（ 1 ）特殊轴承和零件BIR- 球面形内圈滚道BR- 轴承表面经氧化处理AS.- 外圈有润滑孔，附加的数字为润滑孔的数目ASR.- 在外圈上有润滑孔和沟槽EGS- 内圈滚道由车削加工出来，无螺旋形磨削痕迹FPM- 由氟化橡胶制成的 G 系列密封环GS- 由铸钢制造的立式轴承座IS.- 在内圈上有润滑孔ISR.- 在内圈上有润滑孔和油槽PB- SG 系列立式轴承中粗钻的连接孔SK- 带内六角孔的曲线滚轮RGS- 内圈滚道预留加工余量（ 2 ）具有特殊脂润滑的轴承SM 01- 使用符合 DIN51825 标准的 KP2K 滚动轴承润滑脂进行润滑，温度范围为-30 ℃ ~+120 ℃SM 02- 使用符合 DIN51825 标准的 K3N 滚动轴承润滑脂进行润滑，温度范围为 -30 ℃ ~+140 ℃SM 11- 使用符合 DIN51825 标准的 KTC2E 低温润滑脂进行润滑，温度范围为 -50 ℃ ~+80 ℃SM 27- 使用符合 DIN51825 标准的 KH2R 高温润滑脂进行润滑，温度范围 -30 ℃~+175 ℃FAG12 ）润滑L..- 润滑脂。
轴承后缀的含义
轴承说明后缀是用来识别在某些方面不同于原设计、或不同于目前的标准设计的设计或变型。
后缀分成各个组别，当需要识别不止一种特点时; 后缀的次序如图的系统所示。
A 外形尺寸相同，内部设计有所偏差或修改。
作为一个规则，字母的含义与特定的轴承或轴承系列相关联。
例如：4210 A无填槽的双列深沟球轴承3320 A30度接触角的双列角接触球轴承，无填充槽AC 25度接触角的单列角接触球轴承ACD 25度接触角的单列角接触球轴承，其内部设计经过优化ADA 外圈有宽开口环沟；采用定位环固定在一起的双片内圈AS 外圈有润滑孔的滚针轴承。
AS后的数字表示润滑孔的数量ASR 外圈带环形槽和润滑孔的滚针轴承。
ASR后的数字表示润滑孔的数量Axx(x) A与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异。
B 1.外形尺寸相同，内部设计有所偏离或修改。
作为一个规则，字母的含义与特定的轴承系列相关联。
例如：7210 B40度接触角的单列角接触球轴承32210 B大接触角的圆锥滚子轴承（角度大于32210）2.符合ABMA标准、外圈有外部挡边的圆锥滚子轴承BE 内部设计经过优化、40度接触角的单列角接触球轴承BEJ 内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压钢保持架BEM 内部设计经过优化、40度接触角的单列角接触球轴承，带有经机械加工的铜保持架BEP 内部设计经过优化、40度接触角的单列角接触球轴承，带有以玻璃纤维增强聚酰胺6,6制造的成型保持架BEY 内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压铜保持架Bxx(x) B与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异例如：B20减小的宽度公差C 1.外形尺寸相同，内部设计有所偏离或修改。
作为规则，字母的含义与特定的轴承系列相关联。
例如：7210 C15度接触角的单列角接触球轴承21306 C带无挡边内圈、对称滚子、松配式导圈和窗式钢保持架的球面滚子轴承2.Y-轴承，圆柱型外径，例如YET 205 CCA 1.C型设计的球面滚子轴承，但内圈带定位挡边和机加工保持架2.通用组配的单列角接触球轴承背靠背和面对面配置时，安装前轴向游隙小于普通组（CB）CAC CA型设计的球面滚子轴承，但具有增强的滚子导向性能CB 1. 通用组配的单列角接触球轴承。
调心滚子轴承后缀含义
调心滚子轴承后缀含义
调心滚子轴承后缀是指轴承型号中末尾的几个字母或数字，用于表示轴承的特定属性或设计。
常见的调心滚子轴承后缀含义如下： 1. C：表示内圈和外圈之间具有一个角度可调节的球形滚道，从而使轴承能够适应轴承偏斜或硬度不一致的情况。
2. CC：表示轴承内圈和外圈都具有可调节的球形滚道，从而提高轴承的负荷能力和使用寿命。
3. E：表示轴承内圈和外圈之间具有更大的径向间隙，一般用于高速旋转和温度变化较大的机器。
4. K：表示在轴承内圈和外圈之间设置一个锥形滚道，从而提高轴承的承载能力。
5. W33：表示轴承内圈和外圈之间具有对称的凸形滚道，从而提高轴承的承载能力和抗震性能。
6. X：表示轴承内圈和外圈材质采用优质的高碳铬钢，从而提高轴承的耐磨性和使用寿命。
7. Y：表示轴承内圈和外圈采用特殊的材质和加工工艺，使其具有更好的耐腐蚀性和使用寿命。
以上是常见的调心滚子轴承后缀含义，不同的后缀代表不同的设计和特性，用户在选择轴承时应根据自己的需求和使用条件选择相应的型号。
- 1 -。
各类轴承后缀含义，你都知道吗？
各类轴承后缀含义，你都知道吗？ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计。
E——轴承一侧有装球口，可装较多钢球，调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
外部设计CA，CB，CC——通用配对型单列角接触球轴承-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
PP——轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
RS——轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。
-RS1——轴承一面具有衬钢板合成橡胶接触式密封。
-2RS1——轴承两面具有RS1密封。
-2RS——轴承（滚针轴承）两面具有RS密封。
-RZ——轴承一面具有衬钢板合成橡胶的低摩擦密封。
-2RZ——轴承两面具有RZ密封。
X——1.基本尺寸经修正以符合ISO标准；2.柱形滚动面Z——轴承一面具有防尘盖（非摩擦密封）。
各类轴承后缀代码含义大全
各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M: P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM: E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M: W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙保持架，滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架 DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承后缀含义(2011/04/17 16:21)补充代号中的后置代号是用来说明轴承的某些特殊结构，置于轴承代号之后。
1. 在尺寸表中所使用的补充代号的说明这些补充代号适用于现行标准中的轴承，并为轴承代号的一部分（见尺寸表），它们不能用于其他轴承。
A ，B ，C ， E- 这些符号没有明确的意义，根据需要，用来表示某些设计特征。
D- 剖分式滚针和保持架组件P- 轴承一面带密封环PP- 轴承两面带密封环RS- 轴承一面带密封圈2RS- 轴承两面带密封圈TN- 塑料保持架V- 密封式轴承X- 为符合国际标准规定而变更外形尺寸的轴承和附件，此补充代号仅在过渡时期内使用。
当一般结构为具有球形滚面时， X 还表示为具有圆柱形滚面的支承滚轮和曲线滚轮。
Z- 轴承的一面带防尘盖2Z- 轴承的两面带防尘盖ZW- 滚针和保持架组件，双列2. 具有特殊公差和精度轴承的补充代号下列代号仅适用于尺寸表中所列出的一些型号的轴承。
P- 表示一般尺寸公差和几何精度要求的轴承（不需要任何补充代号）。
P6- 尺寸公差和几何精度要求较高的轴承P5- 尺寸公差和几何精度要求高的轴承P4- 尺寸公差和几何精度要求极高的轴承C2- 原始径向游隙小于 C0C0- 正常的原始径向游隙（不需要补充代号）C3- 原始径向游隙大于 C0C4- 原始径向游隙大于 C3 ，对于较高的尺寸精度和几何精度而且原始径向游隙不同于正常游隙的轴承，此补充代号可以组合使用。
H+ … + … - 内接圆直径公差范围变窄的无内圈轴承，不包括冲压外圈滚针轴承。
G- 滚针的质量等级。
在滚针和保持架组件中滚针的直径分类，公差极限以微米计。
SORT-GP- 经噪音试验的轴承。
2S ， 3S ， S- 此补充代号用于两个或多个轴承，并排安装，负荷均匀分布，前面的数字表示同一系列同一尺寸经选配的轴承数量。
经选配分类的轴承或零件是不能互换的。
3. 具有特殊结构轴承的补充代号（ 1 ）特殊轴承和零件BIR- 球面形内圈滚道BR- 轴承表面经氧化处理AS.- 外圈有润滑孔，附加的数字为润滑孔的数目ASR.- 在外圈上有润滑孔和沟槽EGS- 内圈滚道由车削加工出来，无螺旋形磨削痕迹FPM- 由氟化橡胶制成的 G 系列密封环GS- 由铸钢制造的立式轴承座IS.- 在内圈上有润滑孔ISR.- 在内圈上有润滑孔和油槽PB- SG 系列立式轴承中粗钻的连接孔SK- 带内六角孔的曲线滚轮RGS- 内圈滚道预留加工余量（ 2 ）具有特殊脂润滑的轴承SM 01- 使用符合 DIN51825 标准的 KP2K 滚动轴承润滑脂进行润滑，温度范围为 -30 ℃~+120 ℃SM 02- 使用符合 DIN51825 标准的 K3N 滚动轴承润滑脂进行润滑，温度范围为-30 ℃ ~+140 ℃SM 11- 使用符合 DIN51825 标准的 KTC2E 低温润滑脂进行润滑，温度范围为-50 ℃ ~+80 ℃SM 27- 使用符合 DIN51825 标准的 KH2R 高温润滑脂进行润滑，温度范围 -30 ℃~+175 ℃FAG后置代号(1) 内部结构A ，B ，C ，D ，E 内部结构变化例 1 ：角接触球轴承 7205C ， 7205E ， 7205B ， C-15 度接触角， E-25 度接触角， B-40 度接触角。
例 2 ：圆柱滚子 , 调心滚子及推力调心滚子轴承 N309E,21309E,29412E- 加强型设计，轴承负载能力提高。
VH- 滚子自锁的满滚子圆柱滚子轴承 ( 滚子的复圆直径不同于同型号的标准轴承 ) 。
例：NJ2312VH轴承的外形尺寸及外部结构(2)DA- 带双半内圈的可分离型双列角接触球轴承。
例： 3306DADZ- 圆柱型外径的滚轮轴承。
例： ST017DZK- 圆锥孔轴承 , 锥度 1 ： 12 。
例 :2308K 。
K30- 圆锥孔轴承，锥度 1 ： 30 。
例 :24040K30 。
2LS- 双内圈，两面带防尘盖的双列圆柱滚子轴承。
例： NNF 5026C .2LS.V- 内部结构变化，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承。
N- 外圈上带止动槽的轴承。
例： 6207N 。
NR- 外圈上带止动槽和止动环的轴承。
例 :6207NR 。
N2- 外圈上带两个止动槽的四点接触球轴承。
例： QJ315N2 。
S- 外圈带润滑油槽和三个润滑油孔的轴承。
例： 23040 是。
轴承外径 D 大于等于 320 毫米的调心滚子轴承均不标注 S 。
X- 外型尺寸符合国际标准的规定。
例： 32036X 。
Z..- 特殊结构的技术条件。
从 Z11 起依次向下排列。
例： Z15- 不锈钢制轴承(W-N01.3541) 。
ZZ- 滚轮轴承带两个引导外圈的挡圈。
(3) 密封与防尘RSR- 轴承一面带密封圈。
例 :6207RSR 。
ZR- 轴承一面带防尘盖。
例 :6207ZR 。
2ZR- 轴承两面带密封盖。
例 :62072ZR 。
ZRN- 轴承一面带防尘盖，另一面外圈上带止动槽。
例： 6207ZRN 。
2ZRN- 轴承两面带防尘盖，外圈上带止动槽。
例： 62072ZRN 。
(4) 保持架及其材料1) 实体保持架。
A 或B 置于保持架代号之后， A 表示保持架由外圈引导， B 表示保持架由内圈引导。
F- 钢制实体保持架，滚动体引导。
FA- 钢制实体保持架，外圈引导。
FAS- 钢制实体保持架，外圈引导 , 带润滑槽。
FB- 钢制实体保持架，内圈引导。
FBS- 钢制实体保持架，内圈引导 , 带润滑槽。
FH- 钢制实体保持架，经渗碳淬火。
H,H1- 渗碳淬火保持架。
FP- 钢制实体窗型保持架。
FPA- 钢制实体窗型保持架，外圈引导。
FPB- 钢制实体窗型保持架，内圈引导。
钢制实体窗孔保持架，经时效，调质处理。
FV,FV1-L- 轻金属制实体保持架，滚动体引导。
LA- 轻金属制实体保持架，外圈引导。
LAS- 轻金属制实体保持架，外圈引导，带润滑槽。
LB- 轻金属制实体保持架，内圈引导。
LBS- 轻金属制实体保持架，内圈引导，带润滑槽。
LP- 轻金属制实体窗型保持架。
LPA- 轻金属制实体窗型保持架，外圈引导。
LPB- 轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。
M ， M1- 黄铜实体保持架。
MA- 黄铜实体保持架，外圈引导。
MAS- 黄铜实体保持架，外圈引导，带润滑槽。
MB- 黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。
MBS- 黄铜实体保持架，内圈引导，带润滑槽。
MP- 黄铜实体直兜孔保持架。
MPA- 黄铜实体直兜孔保持架，外圈引导。
MPB- 黄铜实体直兜孔保持架，内圈引导。
T- 酚醛层压布管实体保持架，滚动体引导。
TA- 酚醛层压布管实体保持架，外圈引导。
TB- 酚醛层压布管实体保持架，内圈引导。
THB- 酚醛层压布管兜孔型保持架，内圈引导。
TP- 酚醛层压布管直兜孔保持架。
TPA- 酚醛层压布管直兜孔保持架，外圈引导。
TPB- 酚醛层压布管直兜孔保持架，内圈引导。
TN- 工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。
TNH- 工程塑料自锁兜孔型保持架。
TV- 玻璃纤维增强聚酰胺实体保持架，钢球引导。
TVH- 玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。
TVP- 玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。
TVP2- 玻璃纤维增强聚酰胺实体保持架，滚子引导。
TVPB- 玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）。
TVPB1- 玻璃纤维增强聚酰胺实体窗式保持架，轴引导（推力滚子轴承）。
2 ）冲压保持架J- 钢板冲压保持架。
深沟球轴承铆接保持架。
JN-3 ）保持架变动加在保持架代号之后，或者插在保持架代号中间的数字，表示保持架结构经过变动。
这些数字只用于过渡时期，例： NU 1008M 1 。
（ 5 ）无保持架轴承V- 满装滚动体轴承。
例： NU207V 。
VT- 带隔离球或滚子的满装滚动体轴承。
例： 51120VT 。
（ 6 ）公差等级（包括尺寸精度和旋转精度）P0- 公差等级符合国际标准 ISO 规定的 0 级，代号中省略，不表示。
P6- 公差等级符合国际标准 ISO 规定的 6 级。
P6X- 公差等级符合国际标准 ISO 规定的 6X 级圆锥滚子轴承。
P5- 公差等级符合国际标准 ISO 规定的 5 级。
P4- 公差等级符合国际标准 ISO 规定的 4 级。
P2- 公差等级符合国际标准 ISO 的 2 级（不包括圆锥滚子轴承）。
SP- 尺寸精度相当于 5 级，旋转精度相当于 4 级（双列圆柱滚子轴承）。
UP- 尺寸精度相当于 4 级，旋转精度高于 4 级（双列圆柱滚子轴承）。
HG- 尺寸精度相当于 4 级，旋转精度高于 4 级，低于 2 级（主轴轴承）。
（ 7 ）游隙C1- 游隙符合标准规定的 1 组，小于 2 组。
C2- 游隙符合标准规定的 2 组，小于 0 组。
C0- 游隙符合标准规定的 0 组，代号中省略，不表示。
C3- 游隙符合标准规定的 3 组，大于 0 组。
C4- 游隙符合标准规定的 4 组，大于 3 组。
C5- 游隙符合标准规定的 5 组，大于 4 组。
1 ）公差等级代号与游隙代号需同时表示时，取公差等级代号（ P0 级不表示）加上游隙组号（ 0组不表示）组合表示。
例： P63=P6+C3 ，表示轴承公差等级 P6 级，径向游隙 3 组。
2 ）非标准游隙，在要求特殊径向游隙和轴向游隙的情况下，有关极限值应在字母 R （径向游隙）或 A （轴向游隙）之后用微米数表示，数字之间要用小圆点隔开。
例： 6210.R10.20-6210 轴承，径向游隙 10 微米至 20 微米。
（ 8 ）测试噪音的轴承F3- 低噪音轴承。
主要是指圆柱滚子轴承和内径 d 大于 60 毫米以上的深沟球轴承。
例：6213.F3 。
G- 低噪音轴承。
主要是指内径 d 小于等于 60 毫米的深沟球轴承。
例： 6207.G 。
）热处理 9 （．S0- 轴承套圈经过高温回火处理，工作温度可达 150 摄氏度。
S1- 轴承套圈经过高温回火处理，工作温度可达 200 摄氏度。
S2- 轴承套圈经过高温回火处理，工作温度可达 250 摄氏度。
S3- 轴承套圈经过高温回火处理，工作温度可达 300 摄氏度。
S4- 轴承套圈经过高温回火处理，工作温度可达 350 摄氏度。
（ 10 ）特殊技术条件F..- 连续编号的制造技术条件。
例： F80- 轴承内，外径公差及径向游隙压缩。
K..- 连续编号的检查技术条件。
例： K5- 轴承内，外径公差压缩。
.ZB- 直径大于 80 毫米以上的带凸度的圆柱滚子。
例： NU364.ZB 。
