CAD中级证考题
中级cad考试题及答案
中级cad考试题及答案中级CAD考试题及答案1. 单选题：以下哪个选项是CAD软件中用于创建直线的命令？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：在CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. COPYD. ROTATE答案：A, B, C, D3. 判断题：在CAD中，使用ARRAY命令可以创建对象的阵列。
答案：正确4. 填空题：在CAD中，使用命令 ________ 可以测量两点之间的距离。
答案：DISTANCE5. 简答题：请描述在CAD中如何使用HATCH命令创建填充图案。
答案：要使用HATCH命令创建填充图案，首先需要定义一个边界，然后选择HATCH命令，选择边界对象，接着选择一个填充图案，最后指定填充的密度和角度，完成填充。
6. 计算题：给定一个矩形，其长为100mm，宽为50mm，请计算其面积。
答案：面积 = 长× 宽= 100mm × 50mm = 5000mm²7. 操作题：请在CAD中绘制一个直径为80mm的圆形，并将其复制到距离原圆心100mm的位置。
答案：首先使用CIRCLE命令，以圆心为起点，输入直径80mm。
然后使用COPY命令，选择刚刚绘制的圆形，指定基点为圆心，然后输入@100,0（假设复制方向为水平方向）。
8. 综合题：请根据以下尺寸绘制一个简单的房屋平面图：房间1的尺寸为3m×4m，房间2的尺寸为2m×3m，房间3的尺寸为3m×3m，门宽1m。
答案：首先绘制房间1，使用RECTANGLE命令，指定左下角点为(0,0)，宽度为3m，高度为4m。
接着绘制房间2，以房间1的右上角为起点，宽度为2m，高度为3m。
最后绘制房间3，以房间2的右上角为起点，宽度为3m，高度为3m。
在房间1和房间2之间绘制一个宽度为1m的门。
以上即为中级CAD考试题及答案的全部内容。
全国cad中级考试试题及答案
全国cad中级考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，以下哪个命令用于创建圆形？A. RECTB. CIRCLEC. POLYLINED. ELLIPSE答案：B3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D4. CAD中，使用哪个命令可以快速测量两点之间的距离？A. MEASUREB. DISTC. LENGTHEND. OFFSET答案：B5. 在CAD中，如何快速选择所有对象？A. 使用鼠标左键框选B. 使用鼠标右键框选C. 按住Ctrl键点击D. 输入命令“SELECTALL”答案：D6. CAD中，使用哪个命令可以创建矩形？A. RECTB. BOXC. POLYLINED. RECTANGLE答案：A7. 在CAD中，以下哪个命令用于创建多边形？A. POLYLINEB. POLYGONC. CIRCLED. ELLIPSE答案：B8. CAD中，使用哪个命令可以创建圆弧？A. ARCB. CIRCLEC. ELLIPSED. TRIM答案：A9. 在CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用OFFSET命令D. 使用ARRAY命令答案：A10. CAD中，使用哪个命令可以创建样条曲线？A. SPLINEB. POLYLINEC. LINED. CIRCLE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以创建点。
答案：POINT2. 使用____命令可以创建多段线。
答案：POLYLINE3. 在CAD中，____命令用于创建圆角。
答案：FILLET4. 使用____命令可以创建倒角。
答案：CHAMFER5. ____命令用于创建矩形。
中级制图员考试(CAD)笔试试题集
一、填空题（每题1分，共30分）1.草图设置对话框中有捕捉和栅格选项卡.极轴追追踪选项卡和对象捕捉选项卡 .2.AUTOCAD是美国的 AUTODESK 公司开发的计算机绘图软件.3．在编辑工具中，阵列工具分为：矩形阵列和环形阵列.4．在AutoCAD可进行多文档工作环境，可利用 Ctrl+Tab 或Ctrl+F6快捷键来切换文档.5．在机械制图中，中国标准图纸的规格有： A0 ,A1,A2,A3,A4.6．等轴测图有上.左.右三个轴测平面，可用 F5 功能键来切换这三个平面来绘制轴测图.7.图层的基本特性有图层名,颜色, 线型 ,线宽和打印样式.8．偏移命令对于创建同心圆和平行线 ,比复制命令更加有效.9．矩形阵列的基本图形及起始对象放在左下角，以向右. 向上为正方向.10．尺寸箭头可以用短划线 .点和斜杠来代替.11．Autocad默认的线型是实线,Center表示中心线 .12.平行投影法分为斜投影法和正投影法.13.在正等轴测图中,轴向伸缩系数为 0.82 ,简化系数为1.14.在斜二等轴测图中,取XOY为90度时,XOY和YOZ的两个轴轴间角分别为: 135 度和135度.15.一对互相啮合的齿轮,它们的模数和齿形角必须相等.16.图纸的装订位置应该在图纸的左上角.图纸一般折叠成A3或 A4 的规格再装订.17.圆柱被平面切割后产生的截交线有圆,矩形和椭圆 .18．在AutoCAD中文本的创建方式分为单行文本和多行文本.19．在文本的字符代码输入中，表示“+”的代码是 %%P .20.Autocad状态栏中，正交和极轴按钮是互斥的，若打开其中一个按钮，则另一个自动关闭.21.AutoCAD的删除命令是Erase；Trim命令的中文含义是修剪 .22.局部放大图可以画成视图,剖视图和断面图,与被放大部分的表达方式无关.23.普通螺纹的螺距有粗牙和细牙两种,其中粗牙螺距不标注.24.轴承的标记有三部分组成,分别为: 轴承名称 ,轴承代号和标准代号.25.画正多边形的命令是POLYGON；延伸的命令是 OOPS .26.线型尺寸标注型式有水平标注.垂直标注.对齐标准.旋转标注.基线标注和连续标注.27.尺寸变量DIMTXT的功能是设定文本的高度 .28.AUTOCA的坐标系统有世界坐标系,用户坐标系，其中世界坐标系是固定不变的.29.CAD三维模块有线框模型,曲面模型,实体模型三种类型，其中主要生成的是实体模型 .30.布尔运算包括并集 ,交集,差集.31.菜单是Windows应用程序广泛采用的人机交互形式，Autocad的菜单包括下拉菜单.上下文跟踪菜单. 屏幕菜单三种.32.绘图环境一般包括绘图单位 .精度以及绘图空间的界限范围等.33.在Autocad中定位点可以采用多种坐标，包括绝对直角坐标 .绝对极坐标.相对直角坐标和相对极坐标.34.Autocad中F1键的功能是获取帮助，F2键的功能是切换作图窗口和文本窗口.35．一个完整的尺寸包括：尺寸界线 ,尺寸线,尺寸文字和箭头四部分组成.36.一般情况下，Autocad缺省的图纸尺寸为 A3 号图纸.37.索引符号中5的含义是详图在5号图纸中 .38.中心孔的形式有: R型 A型 B型 C型四种39.在制图中,一般的退刀槽按照: 槽宽×槽深和槽宽×直径的形式标注.40.表面粗糙度的主要判定参赛有: __ 轮廓算术平均偏差 ,轮廓最大高度和轮廓微观不平度十点43.auTocad中,使用矩形命令不仅可以画直角矩形,还可以画四角为____倒角或圆角____的矩形.44.AUTOCAD中,工具栏的显示方式有2种: 固定方式和浮动方式 .45.在AUTOCAD中,可以通过组合键Ctrl+F6和___ Ctrl+Tab_____在已经打开的不同图形文件之间切换.46.AUTOCAD中,命令的输入的方式有: 命令行, ______下拉菜单___,工具栏等.47．俯视图和左视图之间的投影关系是宽相等 .48．用平行于投影面的平面截圆球，所得截交线在该投影面上的投影为圆 .49．绘制轴测图时，只能沿着轴向度量.50.螺栓GB5780－86M12×45代号中的45是指公称长度 .54.图纸中数字和字母分为 A 型和B型两种.55.配合分为间隙配合,过盈配合和过渡配合三种.56.确定绘图时的长度单位 ,角度单位及其精度和方向是保证绘图准确的前提.57．辅助平面法求相贯线的作图原理是三面共点 .60.AUTOCAD中,删除的命令除了在图标按钮外,还可以通过命令行输入: ___E___和菜单命令的修改-删除.二、选择题（每题1分，共30分）1．下面的操作中不能实现复制操作的是（ D ）A．复制 B．镜像 C．偏移 D．分解2．下面关于拉伸对象的说法不正确的是（A ）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度.切线方向以及曲线及拟合信息均不改变3.在Autocad中保存文件的安全选项是：( B )A.自动锁定文件B.口令和数字签名C.用户和密码D.数字化签名4.在“创建图纸集”向导中，图纸集可以( D )创建.A．从图纸集样例 B．从现有图形文件 C．从图形样板文件 D．A和B5.将绘制的图形保存为样板文件的文件名为( C ) .A *.DwgB *.DXfC *.DwTD *.Dwf6.AUTOCAD的坐标体系包括世界坐标系和( D ) .A.绝对坐标系B.平面坐标系C.相对坐标系D.用户坐标系7.若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是( C ) .A.4,4B.@2,2C.@4,4D.@2<458.移动圆对象，使其圆心移动到直线中点，需要应用( D ) .A.正交B.捕捉C.栅格D.对象捕捉9．在Autocad 中画出图形“．”的命令是( A)A．Point B．DonuT C．hatch D.soLiD10.在Autocad中被锁死的层上( B )A．不显示本层图形 B.不能‘修改本层图形C.不能增画新的图形 D．以上全不能A．Break B ) mLeDh C explode D)．Trim13.以下有关Autocad"捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是( D )A.栅格的纵横间距必须相等B.SNAP的纵横间距必须相等C.只有显示栅格式打开SNAP才能捕捉到栅格点D.当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点14.应用倒角命令“Chamfer”进行倒角操作时：( C )A.不能对多段线对象进行倒角B.可以对样条曲线对象进行倒角C.不能对文字对象进行倒角D.不能对三维实体对象进行倒角15.移动圆对象，使其圆心移动到直线中点，需要应用：( D )A.正交B.捕捉C.栅格D.对象捕捉16.用旋转命令“rotate”旋转对象时：( B )A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三维空间缩放对象17．有一实物的某个尺寸为10，绘图是采用的比例为2：1.标注是应标注( B )A．5 B．10 C．20 D．5mm18．在机械制图中，一般要求字体为：( C )A．仿宋体B．宋体 C．长仿宋体D．黑体19.计算机辅助设计的英文缩写是（ A ）A) CAD B) CAM C) CAE D) CAT 20．以下关于打断命令说法错误的是（A ）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“Br”启动D．打断命令可以将一条直线分成两段相连部分21．关于心寸标注，以下说法正确的是（D ）A．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值B．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面C．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5.若改为10.则直线的长度为动设为10D．可通过设置在尺寸标注时，由用户控制尺寸置位置22．在设置点样式时可以（ A）A．选择【格式】【点样式】命令 B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置 D．单击【图案填充】按钮23．要创建与3个对象相切的圆可以（A ）A．选择【绘图】【圆】【相切.相切.相切】命令 B．选择【绘图】【圆】【相切.相切.半径】命令C．选择【绘图】【圆】【三点】命令 D．单击【圆】按钮，并在命令行内输入3P命令24.在Autocad中给一个对象指定颜色的方法很多，除了：( D )A.直接指定颜色特性B.随层“By Layer”C.随块“By Block”D.随机颜色25.在Autocad中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：( B )A.自动保存文件B.Autocad主应用程序文件C.菜单文件D.样板图形文件26.用缩放命令“scale”缩放对象时：( D )A.必须指定缩放倍数B.可以不指定缩放基点C.必须使用参考方式D.可以在三维空间缩放对象0的直线，这种情况可能造成的原因是( B ) .A.坐标数据输入的优先级设置为“键盘输入”B.坐标数据输入的优先级设置为“对象捕捉”C.坐标数据输入的优先级设置为“键盘输入，脚本例外”D.“Windows标准加速键”被关闭29.在Autocad中默认存在的命名图层过滤器不包括：( C )A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层30.为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：( A )A.命名视图B.图层和线型C.文字样式D.标注样式31．要从键盘上输入命令，只须在命令行中输入下列（C ）形式的命令名.A．用小写字母 B．用大写字母C．或A或B或两者相结合D．不能通过键盘输入命令32．下述方法中不能够创建圆的是（C ）A．2P B．3P C．4P D．圆心.半径33．下面关于选取对象的说法正确的是（A ）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围34.不用鼠标，执行Windows XP资源管理器“编辑（E）”下拉菜单中的“复制（C）”命令的方法是( C )A) 按ALT+E，然后按ALT+C B) 按ALT+E，然后按 C C) CTrL+C D) 只按ALT+E35.在Autocad中可以给图层定义的特性不包括：( D )A.颜色B.线宽C.打印/不打印D.透明/不透明36.在Autocad中给一个对象指定颜色特性可以使用以下多种调色板，除了：( A )A.灰度颜色B.索引颜色C.真彩色D.配色系统37.在CAD命令输入方式中以下不可采用的方式有（D）A．点取命令图标B．在菜单栏点取命令C．用键盘直接输入D．利用数字键输入38.在绘制直线时，可以使用以下快捷输入方式（ B ）A．C B．L C．Pan D．E39. 在工作移动图形时，可利用以下方式实现（ C）A．利用CTrL+P键B．利用shifL+P键 C．按住鼠标中键拖动D．滚动鼠标中键移动40.应用延伸命令“extend”进行对象延伸时：( B )A.必须在二维空间中延伸B.可以在三维空间中延伸C.可以延伸封闭线框D.可以延伸文字对象41.Autocad软件不能用来进行：( A )A.文字处理B.服装设计C.电路设计D.零件设计42.Autodesk公司推出AuroCAD1.0版本的时间是：( B )A.1977B.1982C.1988D.199743.以下软件不能完成计算机辅助设计的是：( A )A.MDTB.WordC.AutocadD.UG44.画笔和Photoshop等很多软件都可以绘图，但和Autocad相比它们不能：( C )A.打印图形B.保存图形C.精确绘图和设计D.打开图形47.设置AUTOCAD图形边界的命令是( C ) .A.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS48.拉长命令“Lengrhen”修改开放曲线的长度时有很多选项，除了：( B )A.增量B.封闭C.百分数D.动态49.不能应用修剪命令“Trim”进行修剪的对象是：( A )A.圆弧B.圆C.直线D.文字50.“WinDows XP是一个多任务操作系统”指的是（ B ）A) Windows可运行多种类型各异的应用程序 B) Windows可同时运行多个应用程序C) Windows可供多个用户同时使用 D) Windows可同时管理多种资源51.在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是 ( A )A) F1 B) F2 C) F6 D) F1052.在Windows XP中，打开上次最后一个使用的文档的最直接途径是 ( A )A) 单击“开始”按钮，然后指向“文档” B) 单击“开始”按钮，然后指向“查找”C) 单击“开始”按钮，然后指向“收藏” D) 单击“开始”按钮，然后指向“程序”53. 在Windows XP 资源管理器中，选定文件后，打开文件属性对话框的操作是 ( A )A) 单击“文件”→ “属性” B) 单击“编辑”→ “属性”C) 单击“查看”→ “属性” D) 单击“工具”→ “属性”54.在WinDows98 XP中，下列关于添加硬件的叙述正确的是( C )A) 添加任何硬件均应打开“控制面板” B) 添加即插即用硬件必须打开“控制面板”C) 添加非即插即用硬件必须使用“控制面板” D) 添加任何硬件均不应使用“控制面板”55.在AUTOCAD画图状态下，只想复制选定图形的内容而不需要复制未选定的图形,则应( C )A) 直接使用粘贴按钮 B) 选择“编辑”→“选择性粘贴”操作C) 选择“编辑”→“复制”→“粘贴”操作D) 在指定位置按鼠标右键56.Windows XP中，右击C盘根目录中某文件，在弹出的快捷菜单中选择“发送到”子菜单,不能将该文件发送到( B )A) 软盘 B)打印机C)“我的文档”D)“启动”菜单中57．在CAD网络系统中，以下说法不正确的是（C ）A．设计资料可以共享 B．硬件可以共享C．电脑文件可以共享 D．可以方便管理设计进度58.Autocad中CAD标准文件后缀名为：( B )A.DwgB.DXfC.DwTD.Dws59.应用圆角命令“of fest”对一条多段进行圆角操作是：( A )A.可以一次指定不同圆角半径B.如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C.必须分别指定每个相交处D.圆角半径可以任意指定60.多次复制“Copy”对象的选项为：( B )A.mB.DC.PD.C三、判断题（每题1分，共30分）1.( √ )在默认状态下，当鼠标位于菜单或者工具栏上时，状态栏显示相应命令的提示信息.2.( × )Autocad 2000的工具栏不允许用户自定义.3.( × )Autocad 2000中不允许部分打开或部分加载图形文件.7.( × )DDEDIT命令可以修改各种类型文字的文字样式.宽度和内容等.8．( × )将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图.斜视图是基本视图的一部分.9．( × )在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为8，那么图中图形应画4 . 10．( √ ) 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法. 11．( × )平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形 .12. ( √ )因为一般Autocad中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形.斜线出现台阶”的现象在图形打印中是没有的.13．( × ) 剖面图常用于表达机件上的断面形状，如肋，轮辐等，剖面图也叫剖视图.14．( √ ) 正交线指的是在正交方式下绘制的直线 .15．( √ )使用编辑图形命令时如移动.阵列等可以先点命令，再选图形，也可首先选图形，再点命令.16．( √ )在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则 . 17．( × )一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面 . 18．( √ ) 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的 . 19．( √ ) 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸 .20．( × ) 在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识.21．( √ ) 因为剖切是假想的，并不是真的把机件切开并拿走一部分.因此，当一个视图取剖视后，其余视图应按完整机件画出.22．( √ ) 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图.局部放大图的画图比例由可能采用1：1 .23．( √ )较长的机件轴.型材.连杆等沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制 .24．( √ )我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号 . 25．( × )一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧 .26．( √ ) 螺纹要素全部相同的内.外螺纹方能连接 .27．( √ ) 两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切 .28.( √ )在执行拉伸命令过程中，选择对象时必须采用交叉窗口或交叉多边形的选择方式.29.( × )Autocad不允许对平行线倒圆角.30.( × )AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加.减运算.31．( √ ) 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线.数字和轮廓线相交. 32．( √ ) 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线.33．( √ ) 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线.34．( √ ) 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分.35．( × ) 将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的 .36．( √ )选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则 .不能修改 .40．( √ ) Autocad的图标菜单栏可以定制，可以删除，也可以增加 .41．( √ ) Autocad是美国AuTodesk公司的计算机制图软件 .42．( √ ) 在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作.43．( √ ) 所有的命令都可以采用键盘输入即快捷方式以提高绘图制度，快捷方式的字母可由用户自己来定义 .44.( × )WCS表示用户坐标系.45.( √ )在Autocad 2000中，可以使用[ESC]键来取消和中断命令.46.( × )打开图形界限检查，图形绘制允许超出图形界限.47.( × )在当前图形文件中，修改点的样式后，已有的点不会发生变化.48.( × )使用MTEXT命令输入文本时，每一行文字是一个独立的对象.49．( × ) 正交线指的是水平线和竖直线 .50．( × ) 当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线 .51．( × )Autocad中的倒圆角命令fiLLeT中的圆角半径不可设为零.52．( × )AUTOCAD中绘图当前点为100，100，则点的坐标输入：110，110或@10．10或@10<45表示同—个点.53．( √ )在含有尺寸标注的Autocad图形文件中，有两个层是由Autocad自动生成的，它们是0层和尺寸标注定义点层DefPoinTs.54. ( √ )用户在Autocad中设置的线型不能正常显示，通常是由于全局线型比例因子hsCAie设置不当所至，可通过改变全局线型比例因子hsCALe来调整.55．( × )使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.56．( × ) 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1 .57．( √ ) CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化 .58．( × )机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”.59．( √ ) 国家标准中.A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420. 60．( √ ) 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角 .四、简答题（每题1分，共30分）1.答出两种激活或启动块插入的命令<中文.英文均可).答：利用对话框插人(DDinsCrt）；利用插入命令插入块(insert).2.至少答出两种对象选择方式.答：答：(1)对象组方式；(2)直接拾取方式；(3)窗口拾取方式(1)对象组方式；3.Autocad中图形文件的保存方法有哪几种？对应的命令或变量分别是什么？答.Autocad中图形文件的保存方法主要有四种：（1）快速存盘：QSAVE.如果当前图形文件已命名，则以原名保存；如尚未命名，出现SAVEAS对话框.（2）换名存盘：SAVEAS.出现SAVEAS对话框，在对话框中可输入文件名称.文件类型和文件存放路径.（3）以当前名存盘：SAVE.出现SAVEAS对话框，可更改图形文件名称也可不作改变.（4）自动存盘：SAVETIME系统根据用户设定的时间间隔自动存盘.4. 说明Autocad用户界面的组成.答.Autocad用户界面主要包括以下几个部分：标题栏.下拉菜单.工具栏.绘图窗口.十字光标.坐标系图标.模型和布局选项卡.状态条.命令提示行窗口及滚动条等.5. 简述画直线的几种操作方式7.怎么修改AUTOCAD的快捷键？答.CAD2002及以下，直接修改其SUPPORT目录下的ACAD.PGP文件即可.CAD2004是在工具-自定义-编辑自定义文件-程序参数（ACAD.PGP）处.8. 如何关闭实施助手答：在实施助手的对话框内点击右键选择设置，会跳出设置对话框，在激活选项中选择"在需要时"然后确定，关闭实时助手，下次操作就不会出现实时助手了.9.能否在CAD中插入JPG格式的图片？怎么操作？答：可以插入."插入"----"光栅图象"，就可以选择JPG图象了.除此以外，还支持BMP.RLC.TIFF.TGA等常用格式.10. 在AUTOCAD中突然死机后，还能找到没保存的文件吗？答：你要把它设为自动保存，保存时间一般为十分钟左右，自动保存默认的文件为.av$看看C:\WINDOWS\TEMP下有没有，改为.DWG11.在Word文档中插入AutoCAD图形的发法。
cad中级考试题库及参考答案
cad中级考试题库及参考答案1. 单选题：在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：在CAD中，以下哪些选项是图层属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：A, B, C, D3. 判断题：在CAD中，使用“COPY”命令可以复制对象，但无法指定复制的数量。
答案：错误。
使用“COPY”命令时，可以指定复制的数量。
4. 填空题：在CAD中，使用“_”命令可以创建一个矩形对象。
答案：RECTANGLE5. 简答题：请简述如何在CAD中设置对象的线型比例。
答案：在CAD中，可以通过“LTSCALE”命令来设置全局线型比例，或者通过对象属性管理器来单独设置每个对象的线型比例。
6. 操作题：请描述如何在CAD中使用“ARRAY”命令创建一个4x4的矩形阵列。
答案：首先选择要阵列的对象，然后输入“ARRAY”命令，选择矩形阵列，输入行数4和列数4，最后指定阵列的中心点。
7. 计算题：如果一个圆的直径为10单位，求该圆的半径。
答案：半径 = 直径 / 2 = 10 / 2 = 5单位8. 绘图题：请在CAD中绘制一个半径为50单位的圆，并将其复制到原位置的右侧，距离原圆100单位。
答案：首先使用“CIRCLE”命令绘制半径为50单位的圆，然后使用“COPY”命令，选择该圆，指定复制数量为1，然后指定基点为圆心，最后指定复制后圆的圆心位置，使其距离原圆100单位。
9. 综合题：请描述在CAD中如何创建一个由直线和圆弧组成的复杂形状，并将其保存为DWG文件。
答案：首先使用“LINE”命令绘制直线，然后使用“ARC”命令绘制圆弧，通过连接直线和圆弧来创建复杂形状。
创建完成后，使用“SAVEAS”命令保存图形为DWG文件格式。
10. 案例分析题：假设你正在设计一个机械零件，需要在CAD中绘制一个长100单位、宽50单位的矩形，并在矩形的中心位置绘制一个直径为20单位的圆，圆的中心与矩形的中心重合。
中级cad试题及答案
中级cad试题及答案中级CAD试题及答案1. 单选题：CAD软件中，用于创建直线的命令是什么？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：以下哪些选项是CAD中常用的图层属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：A, B, C, D3. 判断题：在CAD中，使用“ARRAY”命令可以创建多个对象的复制。
答案：正确4. 填空题：在CAD中，使用“____”命令可以测量两点之间的距离。
答案：DIST 或 MEASURE5. 简答题：请描述CAD中“HATCH”命令的作用。
答案：HATCH命令用于创建填充图案，可以填充闭合区域，为图形添加纹理或颜色。
6. 计算题：在CAD中，已知一个矩形的长为120单位，宽为80单位，请计算该矩形的面积。
答案：9600平方单位7. 操作题：请在CAD中绘制一个半径为50单位的圆，并将其复制到距离原圆100单位的位置。
答案：使用CIRCLE命令绘制半径为50单位的圆，然后使用COPY命令并指定基点和复制距离。
8. 综合题：在CAD中，给定一个多边形，要求计算其周长和面积，并在图形中标注。
答案：使用POLYLINE命令绘制多边形，使用LENGTHEN命令计算周长，使用AREA命令计算面积，并使用TEXT或MTEXT命令在图形中进行标注。
9. 论述题：请阐述CAD软件在工程制图中的重要性。
答案：CAD软件在工程制图中具有重要性，它能够提高设计效率，确保图纸的准确性和一致性，便于修改和更新设计，同时支持多种输出格式，便于与其他软件和团队成员共享。
10. 案例分析题：分析CAD中使用“GROUP”命令将多个对象组合为一个组的优势。
答案：使用GROUP命令将多个对象组合为一个组的优势包括：便于管理，可以一次性选择和操作组内所有对象；提高绘图效率，减少重复操作；便于后续编辑和修改，可以快速选择和修改组内对象。

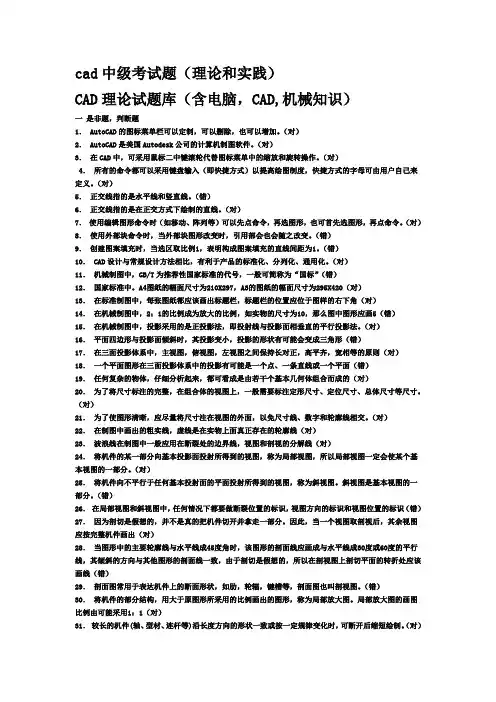

cad中级考试题(理论和实践)CAD理论试题库(含电脑,CAD,机械知识)
cad中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
全国CAD中级考试试题(笔试)
全国CAD中级考试试题(笔试)1. 在绘图区域___放大绘图区域的图形。
{[A]}A. 向前滚动小轮B. 单击小轮C. 双击小轮D. 向后滚动小轮--------2. AutoCAD用于实心体之间对齐的命令是___。
{[B]}A. MOVEB. ALIGNC. 3DARRAYD. MIRROR3DN--------3. 如果要将坐标系图标隐藏起来,用___命令。
{[D]}A. HIDEB. FILL中的OFFC. PLAND. 选UCSICON的OFF项--------4. 生成三维实心体模型的截面的命令是___。
{[B]}A. SLICEB. SECTIONC. VIEWD. MVSETUP--------5. 生成****模式的命令是___。
{[C]}A. MVIEWB. VPORTSC. DVIEWD. MVSETUP--------6. 下面的四种说法中___是正确的。
{[B]}A. MIRROR3D命令和当前UCS的XOY平面有关B. MIRROR3D命令和当前的UCS是无关的C. ROTATE命令可以绕任一根轴旋转D. 3DARRAY命令可以生成螺旋状--------7. 用UCS命令中的VIEW选项,可以将当前的UCS的XOY平面调整到和___平行的方向上。
{[C]}A. WCS的XOY平面B. 任一个UCS的XOY平面C. 屏幕坐标D. 当前的UCS的XOY平面--------8. 用布尔的三种运算,可以对___进行操作。
{[C]}A. 实心体模型B. 面域C. A和BD. 曲面模型--------9. 生成三维平面的命令是___。
{[B]}A. SOLIDB. 3DFACEC. 3DPOLYD. POLYLINE--------10. ___是不正确。
{[C]}A. 3DFACE命令将三点生成一个平面B. 可以用3DFACE命令将四点生成一个平面C. 四个不在一个平面上的点也可以用3DFACE命令生成一个平面D. 用3DFACE命令生成的平面是网格平面--------11. 二维点过滤有三种可能的选择,三维点过滤有___可能的选择。
cad中级建筑考试试题及答案
cad中级建筑考试试题及答案CAD中级建筑考试试题及答案1. 选择题- 1.1 以下哪个选项不是CAD软件的主要功能？A. 绘图B. 建模C. 文字处理D. 渲染- 1.2 CAD软件中，用来创建直线的命令是什么？A. LINEB. CIRCLEC. RECTANGLED. POLYGON- 1.3 在CAD中，如何快速选择多个对象？A. 按住Ctrl键点击对象B. 按住Shift键点击对象C. 点击对象后按Enter键D. 双击对象2. 填空题- 2.1 在CAD中，使用____命令可以创建圆。
- 2.2 为了在CAD中创建多边形，可以使用____命令。
- 2.3 CAD软件中，____工具用于测量两点之间的距离。
3. 简答题- 3.1 描述CAD软件在建筑行业中的重要性。
- 3.2 解释CAD中图层的概念及其作用。
4. 操作题- 4.1 打开CAD软件，创建一个新的图纸，绘制一个长为100单位，宽为50单位的矩形。
- 4.2 在同一个图纸中，使用偏移命令创建一个与原矩形平行且距离为20单位的新矩形。
答案1. 选择题- 1.1 答案：C- 1.2 答案：A- 1.3 答案：B2. 填空题- 2.1 答案：CIRCLE- 2.2 答案：POLYGON- 2.3 答案：DIST3. 简答题- 3.1 答案：CAD软件在建筑行业中的重要性在于它能够提供精确的绘图工具，帮助设计师快速创建和修改建筑图纸，提高工作效率，减少错误，并且可以进行三维建模和渲染，以更好地展示设计效果。
- 3.2 答案：图层是CAD软件中用于组织和管理绘图元素的一种工具。
每个图层可以包含不同类型的对象，如线条、形状或文本，并且可以设置不同的颜色、线型和线宽。
图层的作用是帮助用户更好地控制绘图过程，确保不同元素的清晰分离，便于编辑和打印。
4. 操作题- 4.1 答案：在CAD软件中，创建新图纸后，使用RECTANGLE命令并指定长100单位，宽50单位的尺寸来绘制矩形。
CAD中级考试试题及答案
一、单项选择题（共15题，每题1分）1、C2、D3、C4、D5、C6、D7、B8、C9、D 10、B 11、D 12、A 13、C 14、D 15、B1、设置AUTOCAD图形边界的命令是 C 。
A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建。
A．从图纸集样例B．从现有图形文件C．从图形样板文件D．A和B知识点：1.13、将绘制的图形保存为样板文件的文件名为。
A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。
A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是。
A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。
A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。
A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR<Center Point>下，应采用的最佳方式是。
A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。
A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。
cad中级建筑考试试题
cad中级建筑考试试题# CAD中级建筑考试试题一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？- A. `LINE`- B. `CIRCLE`- C. `ARC`- D. `POLYGON`2. 如果需要在AutoCAD中创建一个与现有对象相同的对象，应使用以下哪个命令？- A. `COPY`- B. `OFFSET`- C. `ARRAY`- D. `MIRROR`3. 在建筑绘图中，通常使用哪种比例来表示平面图？- A. 1:100- B. 1:50- C. 1:10- D. 1:14. 在AutoCAD中，哪个工具可以用于修改对象的长度？- A. `STRETCH`- B. `LENGTHEN`- C. `SCALE`- D. `EXTEND`5. 下列哪个选项不是AutoCAD中的图层特性？- A. 颜色- B. 线型- C. 线宽- D. 文字大小6. 在建筑绘图中，墙体的厚度通常如何表示？- A. 实线- B. 虚线- C. 点画线- D. 双线7. 使用AutoCAD时，若要将一个对象移动到另一个位置，应使用哪个命令？- A. `MOVE`- B. `ROTATE`- C. `ALIGN`- D. `MIRROR`8. 在AutoCAD中，若要绘制一个圆形，应使用以下哪个命令？- A. `CIRCLE`- B. `ARC`- C. `POLYGON`- D. `SPLINE`9. 在建筑图纸中，门窗的尺寸通常标注在哪个视图上？- A. 立面图- B. 平面图- C. 剖面图- D. 详图10. 使用AutoCAD时，若要将多个对象组合成一个对象，应使用以下哪个命令？- A. `GROUP`- B. `BLOCK`- C. `HATCH`- D. `ARRAY`二、判断题（每题1分，共10分）1. 在AutoCAD中，使用`TRIM`命令可以延伸对象。
中级CAD绘图员考试试题（八套试题,附样图）.
中级CAD绘图员考试试题（八套试题,附样图）.中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。
2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。
2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。
cad中级考试题库及参考答案
cad中级考试题库及参考答案1. 单选题：在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. ELLIPSE参考答案：A2. 多选题：CAD中，哪些工具可以用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. POLYGON参考答案：A, B, C3. 判断题：在CAD中，使用“MIRROR”命令可以创建对象的镜像。
参考答案：正确4. 填空题：在CAD中，使用“_”命令可以测量两点之间的距离。
参考答案：DIST5. 简答题：描述在CAD中如何创建一个矩形。
参考答案：在CAD中创建矩形，可以使用RECTANGLE命令，然后根据提示指定矩形的一个角点，接着输入矩形的长度和宽度值，最后按回车键完成矩形的绘制。
6. 综合题：请列出在CAD中修改对象属性的三种方法。
参考答案：在CAD中修改对象属性可以通过以下三种方法：1) 使用“PROPERTIES”命令直接在属性面板中修改；2) 使用“CHPROP”或“CHANGE”命令选择对象后修改其属性；3) 使用“MATCHPROP”命令将一个对象的属性复制给其他对象。
7. 计算题：给定一个圆的半径为50单位，计算其面积。
参考答案：圆的面积计算公式为A = πr²，其中r为半径。
将半径r=50代入公式，得到A = π * 50² = 2500π 平方单位。
8. 绘图题：根据给定的尺寸，绘制一个长为100单位，宽为50单位的矩形，并在矩形内部绘制一个直径为60单位的圆。
参考答案：首先使用RECTANGLE命令绘制一个长100单位，宽50单位的矩形。
然后使用CIRCLE命令，以矩形中心为圆心，绘制一个直径为60单位的圆。
9. 案例分析题：分析以下CAD图纸中存在的问题，并提出修改建议。
参考答案：（此处应根据实际图纸内容进行分析和回答，由于没有提供图纸，无法给出具体答案。
）10. 论述题：论述在CAD中图层管理的重要性及其应用。
cad中级考试试题
cad中级考试试题一、选择题1.下列哪个软件属于CAD设计软件？A. PhotoshopB. AutoCADC. SketchUpD. Illustrator2.在AutoCAD中，选择对象时使用的命令是？A. MoveB. CopyC. SelectD. Rotate3.以下哪种命令可以用来创建直线？A. LineB. CircleC. ArcD. Polygon4.在CAD设计中，图层的作用是？A. 控制图形对象的可见性B. 控制图形对象的颜色C. 控制图形对象的大小D. 控制图形对象的线型5. 如何在AutoCAD中进行图层的切换？A. 点击“移动”B. 点击“旋转”C. 点击“图层管理器”D. 点击“删除”二、填空题6. 在CAD中，用于精确定位和绘制对象的工具是_____________。
7. CAD设计中常用的文件格式有_____________。
8. 用于测量两个点之间距离的命令是_____________。
9. 在CAD中，用于创建多边形的命令是_____________。
10. CAD中，用于复制对象的命令是_____________。
三、解答题11. 简述CAD设计软件的应用领域及其重要性。
12. 请简要描述CAD软件中的坐标系及其在绘图中的作用。
13. 在CAD设计中，如何使用图层管理器进行图层的管理和控制？14. 请解释CAD软件中常用的几何基本操作命令，并给出示例。
15. 请说明CAD软件如何进行对象的移动、旋转和缩放操作。
以上为CAD中级考试试题，请按要求完成答卷。
cad中级考试题「附答案」
cad中级考试题「附答案」一、判断题1. 用CHANGE 命令修改的标高和厚度只有一次有效。
{T}2. ELEV 命令设置的标高和厚度对后面生成的图元起作用,而对前面生成的图元不起作用。
{T}3. 用ZOOM可以放大被观察物体的尺寸。
{F}4. 关闭的层在REDRAW和REGEN时不费时处理,但被冻结的.层仍参与REDRAW和REGEN的运算。
{F}5. 在标注尺寸时发现文字太小要对后续的标注进行一次设置用MODIFY,而用DDIM只能逐个设置。
{F}6. 构件三维任意位置平面时,须用3DFACE命令,并且必须按顺时针方向指定平面点的顺序,前一个平面的后两点是后一个平面的前两点。
{F}7. 发现标注的内容有误,可以修改内容而不必删除重标。
{T}8. 外部图形文件相对依赖于当前文件,当对外部图形文件修改后就能在引用的当前文件中出现,而不必像图块哪样需要重新插入更新,因此它适合于团队并行设计。
{F}9. 在图纸空间内可以设置多个视口,并显示一个模型的多个视图。
{T}10. 点的过滤就是借用某个已知点的坐标来画当前的点。
{T}11. 命名和调用用户坐标系的命令是UCSMAN。
{T}12. 在构建平移曲面TABSURF时,拉伸的长度取决于矢量线的长度,拉伸的方向与点取矢量线端点的顺序无关。
{F}13. 用三维旋转命令ROTATE3D通过指定一个旋转轴,可直接在三维空间旋转实体。
{T}14. 对实体进行抽壳可用SOLIDEDIT\B\S。
{T}15. 实心体生成后或通过布尔操作后还可以通过SOLIDEDIT再改变它的形状和尺寸。
{T}二、选择题1.用ELEV命令设置标高为10,厚度为20后,再执行画圆命令,该图元的标高和厚度应为 _____ 。
{[A]}A.标高和厚度都为0B.标高为10,厚度为0C.标高为10,厚度为20D.标高为0,厚度为202.用VPOINT命令,输入视点坐标值(-1,-1,1)后,结果同三维视图_____ 。
大学cad中级考试试题及答案
大学cad中级考试试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆？A. CIRCLEB. LINEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文本答案：D3. 在AutoCAD中，要创建一个矩形，应该使用哪个命令？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A4. 如果需要在AutoCAD中修改对象的属性，应该使用哪个命令？A. PROPERTIESB. CHANGEC. MODIFYD. EDIT答案：A5. 在AutoCAD中，要将一个对象复制到另一个位置，可以使用以下哪个命令？A. COPYB. MOVEC. OFFSETD. ARRAY答案：A6. 在AutoCAD中，以下哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SOLIDD. SPLINE答案：B7. 在AutoCAD中，要创建一个等距的平行线，应该使用哪个命令？A. OFFSETB. ARRAYC. MIRRORD. ROTATE答案：A8. 在AutoCAD中，要将多个对象组合成一个单一的复合对象，应该使用哪个命令？A. GROUPB. UNIONC. SUBTRACTD. INTERSECT答案：A9. 在AutoCAD中，要测量两点之间的距离，应该使用哪个命令？A. DISTB. MEASUREC. LENGTHEND. AREA答案：A10. 在AutoCAD中，要将一个对象沿指定轴旋转到特定角度，应该使用哪个命令？A. ROTATEB. MIRRORC. SKEWD. ALIGN答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用命令________可以创建一个块。
答案：BLOCK2. 使用命令________可以打开AutoCAD的属性管理器。
CAD中级证考题
CAD中级证考题一、单项选择题 ( 共 25 分，每小题 1 分，从四个可选答案中选择一个正确答案 ) 1( AutoCAD 中的图案文件扩展名是。
A. MUNB. MNUC. PATD. MAP 2.在AutoCAD中修改光标尺寸,在修改光标尺寸编辑框中输入 50 ，光标尺寸为。
A( 50 个像素点 B. 50 毫米 C. 屏幕高度的一半 D 屏幕宽度的一半 3. 关于工具条不正确的说法是。
A( 工具条可放在屏幕任何位置 B . 工具条可放大或缩小C. 用户可自行定制工具条D. 工具条功能一般是菜单功能的一部分 4. 在AutoCAD中需设置角度单位，共提供种单位共用户选择。
A( 3 B. 4 C. 5 D. 55. 在AutoCAD中设置的图界范围为12600?8910,在A3纸上按比例输出。
A( 1:1 B. 1:10 C. 1:20 D. 1:306. 打开正等轴测图状态，正等轴测图的 X、Y、Z轴与世界坐标系X轴夹角分别为。
A( 45 、 90、 135 B. 30 、 90、 150 C. 60 、 90、 150 D. 30 、 90、 135 7. 在AutoCAD中有种实体选择方式。
A( 8 B. 10 C. 12 D. 148.在绘制图形对象前，将线型设置为“ ByLayer” ,其后绘制对象线型是。
A( 0 层线型 B. 当前图层线型 C. 前面最后绘制对象线型 D. 不定线型 9( 按 F7 键后，屏幕上出现提示 :Grid too dense. To display , 其含义是。
A. 网格间距太小B.网格间距太大C.栅格间距太小D.栅格间距太大10(在AutoCAD中要输入“ ?”符号，需键入控制符号。
A( %%C B. %%D C. %%U D. %%P11. AutoCAD 中采用换名方式输出图形的键盘命令是。
A. SAVEB. SAVEASC. QUITD. END12. 在三维视图中，用鼠标拖动方式绘制了一个矩形，该矩形。
cad专业技术职称中级考试真题
在AutoCAD中，哪个命令用于创建文本？
A. TEXT
B. MTEXT
C. DTEXT
D. WRITE
在CAD中，哪个命令用于绘制圆弧？
A. ARC
B. CIRCLE
C. LINE
D. POLYGON
CAD软件的主要功能不包括以下哪项？
A. 绘图
B. 建模
C. 仿真
D. 财务管理
在CAD中，图层的主要作用是？
A. 提高绘图速度
B. 管理复杂的图形
C. 增强图形的美观性
D. 节省存储空间
在CAD中，以下哪个命令用于保存当前图形？
A. OPEN
B. SAVE
C. PRINT
D. EXIT
填空题
在CAD中，常用的二维绘图工具包括直线、圆、__________和弧等。
在AutoCAD中，使用__________命令可以创建一个新的图层。
CAD软件中的__________工具可以帮助用户快速选择具有相同属性的对象。
在CAD中，__________命令用于将当前视图打印输出。
CAD软件中的__________功能可以帮助用户创建三维实体模型。
简述CAD技术在工程设计中的主要作用。
解释在CAD中设置图层的重要性，并说明如何合理设置和管理图层。
描述使用CAD软件绘制二维图形的一般步骤。
如何使用CAD软件中的块（Block）功能来创建和插入自定义的图形对象？列出至少三种常用的CAD软件，并简要说明它们的适用领域。
cad中级考试题及答案
cad中级考试题及答案一、单项选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是？A. LineB. CircleC. ArcD. Rectangle答案：A2. 在CAD中，如何快速选择多个对象？A. 使用鼠标拖动框选B. 按住Shift键并点击对象C. 使用Ctrl键点击多个对象D. 使用Tab键切换选择答案：C3. 下列哪个命令用于绘制圆弧？A. ArcB. CircleC. EllipseD. Donut答案：A4. 在CAD中，如何测量两点之间的距离？A. 使用DI命令B. 使用MEASURE命令C. 使用DIST命令D. 使用MEASUREGEOM命令答案：C5. CAD中，哪个命令用于创建矩形？A. RectangleB. BoxC. PolylineD. Polygon答案：A6. 如何在CAD中创建一个多边形？A. 使用POLYLINE命令B. 使用POLYGON命令C. 使用RECTANGLE命令D. 使用CIRCLE命令答案：B7. 在CAD中，哪个命令可以创建一个圆？A. CircleB. EllipseC. ArcD. Donut答案：A8. 如何在CAD中复制一个对象？A. 使用COPY命令B. 使用ARRAY命令C. 使用OFFSET命令D. 使用MIRROR命令答案：A9. 在CAD中，哪个命令用于创建一个矩形？A. RectangleB. BoxC. PolylineD. Polygon答案：A10. CAD中，哪个命令用于创建一个椭圆？A. EllipseB. CircleC. ArcD. Donut答案：A二、多项选择题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用来创建圆？A. CircleB. EllipseC. ArcD. Donut答案：A, B, C2. 下列哪些命令可以用来修改对象？A. MOVEB. COPYC. OFFSETD. ROTATE答案：A, B, D3. 在CAD中，以下哪些命令可以用来测量对象？A. DISTB. MEASUREC. AREAD. LIST答案：A, C, D4. CAD中，以下哪些命令可以用来创建多线段？A. LINEB. POLYLINEC. SPLINED. PEDIT答案：B, C5. 在CAD中，以下哪些命令可以用来创建文本？A. TEXTB. MTEXTC. DTEXTD. MT答案：A, B三、判断题（每题1分，共10分）1. 在CAD中，使用ZOOM命令可以放大或缩小视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD中级证考题
一、单项选择题(共25分，每小题1分，从四个可选答案中选择一个正确答案) 1( AutoCAD中的图案文件扩展名是。
A. MUN
B. MNU
C. PAT
D. MAP 2. 在AutoCAD中修改光标尺寸,在修改光标尺
寸编辑框中输入 50 ，光标尺寸为。
A( 50个像素点 B. 50毫米 C. 屏幕高度的一半 D 屏幕宽度的一半 3.关于工具条不正确的说法是。
A(工具条可放在屏幕任何位置 B . 工具条可放大或缩小
C. 用户可自行定制工具条
D. 工具条功能一般是菜单功能的一部分 4. 在AutoCAD中需设置角度单位，共提供种单位共用户选择。
A( 3 B. 4 C. 5 D. 5
5. 在AutoCAD中设置的图界范围为12600?8910，在A3纸上按比例输出。
A( 1:1 B. 1:10 C. 1:20 D. 1:30
6. 打开正等轴测图状态，正等轴测图的X、Y、Z轴与世界坐标系X轴夹角分
别为。
A( 45、90、135 B. 30、90、150 C. 60、90、150 D. 30、90、135 7.
在AutoCAD中有种实体选择方式。
A( 8 B. 10 C. 12 D. 14
8. 在绘制图形对象前，将线型设置为“ByLayer”,其后绘制对象线型是。
A( 0层线型 B. 当前图层线型 C. 前面最后绘制对象线型 D. 不定线型 9( 按 F7
键后，屏幕上出现提示:Grid too dense. To display ,其含义是。
A. 网格间距太小 B. 网格间距太大 C. 栅格间距太小 D. 栅格间距太大 10(在AutoCAD中要输入“?”符号，需键入控制符号。
A( %%C B. %%D C. %%U D. %%P
11. AutoCAD中采用换名方式输出图形的键盘命令是。
A. SAVE
B. SAVEAS
C. QUIT
D. END
12. 在三维视图中，用鼠标拖动方式绘制了一个矩形，该矩形。
A( 绘制在世界坐标系的XOY平面上 B. 绘制在当前坐标系的XOY平面上 C. 绘制在世界坐标系的构造平面上 D. 绘制在世界坐标系的构造平面上
13. 在三维坐标系中，输入点“15〈30，45”的含义是。
A. 该点到世界坐标系原点的距离为15,且该点与原点的连线与xoy平面的夹角为30度，该点到xoy平面的距离为45
B. 该点到世界坐标系原点的距离为15,且该点与原点的连线与xoy平面的夹角为30度，该点到xoy平面的投影与原点连线与x轴夹角为45
C. 该点到当前坐标系原点的距离为15,且该点与原点的连线在XOY平面上投影与X轴夹角为30度，
该点到xoy平面的距离为45
D. 该点到当前坐标系原点的距离为15,且该点与原点的连线与xoy平面的夹角为30度，该点到xoy平面的投影与原点连线与x轴夹角为45
14(用circle命令画了一个圆心在(100,100,100),半径为50的圆,下列说法, 正确。
A(该圆在当前构造平面上，且与构造平面平行
B(该圆与当前构造平面距离为100，且与构造平面平行
C(该圆在当前坐标系xoy平面上，且与xoy平面平行
D(该圆与当前坐标系xoy平行距离为100，且与xoy平面平行
15(下列对象中，不具有厚度属性。
A(CIRCLE B. PLINE C. TECTANG D. ARC 16. 通过单击菜单“视区/3D视点/西南视图”，相当与执行 VPOINT命令在〈View Point〉:键入 A(-1，-1，1 B. 1,-1,-1 C. –1,1,-1 D. 1,1,1 17. UCS命令提供种方法，定义新用户坐标系。
A( 6 B. 7 C. 8 D. 9
18(VPORTS命令最多可将模型空间绘图区分割为视区。
A(2 B. 3 C. 4 D. 5
19. 3DPOLY命令的功能是。
A( 在三维空间绘制任意由直线和圆弧组成的复合对象
B(在构造平面上绘制任意由直线和圆弧组成的复合对象
C(在三维空间绘制只能由直线组成的复合对象
D( 在构造平面上绘制只能由直线组成的复合对象
20(用ALIGN命令将一个三维图形，移动到某一位置，操作时需指定点。
A(4
B. 5
C. 6
D. 7
21. 要使3DFACE面的边线不显示，需执行命令。
A(REGEN B. EDGE C. FILL D. HIDE 22. 用EDGESURF命令绘制边界表面网格，关于四条边界正确说法是。
A( 四条边界线要求首尾相连，且均为二维线条B(四条边界线要求首尾相连，可以是二维、三维线条
C(四条边界线要求形成封闭区域，且均为二维线条
D( 四条边界线要求形成封闭区域，可以是二维、三维线条 23. 现有实心体:长方体和圆柱，两者完全垂直相交，要在长方体上挖一个洞，需执行操作。
A(UNION B. SUBTRACT C. INTERSECT D. INTERPERENCE
24. 要将三维模型按透视图显示，需执行命令。
A(VIEW B. DVIEW C. VPOINT D. VPORTS
25. 在AutoCAD中，渲染类型有种。
A(2 B. 3 C. 4 D. 5
二、多项选择题(共5分，每小题1分，从四个可选答案中选择多个正确答案)
1. 打开或关闭栅格功能的方法有。
A. F7
B. 用鼠标双击GRID贴片
C(利用使用向导 D. 利用设置图形参数对话框
2. 用EXTRUDE命令延伸物体，待延伸封闭实体可由命令绘制而成。
A. PLINE B. Polygons C. Circles D. Line
3. 在AutoCAD中，定义外部图块可使用命令。
A. SAVEAS B. EXPORT C. BLOCK D. WBLOCK
4. EXPLODE命令能分解。
A. 矩形B 多义线C. 填充图案 D. 实心区域
5. 在绘制半径为30的实心球体时，键入圆心坐标后，在〈Radius〉提示处，可按下列方式输入
半径值。
A(在其后提示处，键入“30，0”
B. 其后提示处，键入“@30，0”
C. 在其后提示处，键入30和回车
D. 在其后提示处，键入“@30<45”。
