测井概述
测井工作总结汇报资料
测井工作总结汇报资料测井工作总结一、工作概述测井工作是在石油勘探、开发和生产过程中重要的一环，通过测井技术手段获取地下储层的相关参数，为石油开发提供数据支撑。
本次测井工作主要在某石油田的X井区进行，包括井下测井和井口数据的采集与分析。
二、测井工作内容1. 井下测井：通过下井进行实地测量，获取地层电阻率、孔隙度、饱和度、渗透率等参数。
2. 井口数据采集与分析：收集井口地层岩心、钻探参数、地震资料等数据，并对数据进行综合分析。
三、工作方法与技术应用1. 井下测井方法：a) 电阻率测井：采用多种电极布置方法，如正、侧向、四极等，结合电流注入和测量，获取地层电阻率数据。
b) 声波测井：采用声源和接收器记录井底发射的声波信号，通过地层中声速传播特点获取地层孔隙度和渗透率等参数。
c) 溶解氧测井：通过测量井液中溶解氧的含量，间接反映地层饱和度。
2. 数据分析与处理：a) 利用电阻率测井曲线判断地层类型与分层；b) 根据岩心、电阻率、声波测井等数据，计算地层孔隙度和渗透率；c) 通过地震资料与测井数据的对比与综合分析，评价储层性质。
四、工作成果与发现1. 测井曲线解释：根据电阻率测井曲线，确认了井段的主要地层类型与平面分布，并初步判断储层的非均质性。
2. 孔隙度与饱和度评价：根据岩心和声波测井数据，计算了储层的孔隙度，并通过电阻率测井曲线解释，初步评价了储层的饱和度。
3. 渗透率预测：通过声波测井数据，计算了储层的渗透率，并结合地震资料的分析，对油水分界面的位置进行了预测。
4. 储层评价：综合分析了岩心、地震资料与测井数据，评价了储层的物性特征、非均质性以及优质油层的分布。
五、问题与改进思路1. 数据质量：由于井现场环境的复杂性，井下测井数据存在一定的误差，需要进一步改进测试设备和参数的选择，提高数据采集的准确性。
2. 测井方法的应用：在本次测井过程中，仅选择了电阻率和声波测井方法进行评价，后续可进一步引入自然伽马、中子等测井方法，提高地层评价的全面性和准确性。
测井基础知识及其应用
流呈一定厚度的水平层状径向流入地层，从而减小井 的分流作用和围岩的影响，提高分层能力。 目前多用双侧向测井、微球型聚焦测井、八侧向
3、双侧向测井--电极系及其电场分布
电极系：结构见图。
深侧向由于增加了一对柱状屏
B1
由于测量结果受井内泥浆、围岩、侵入带等的影响， 不是地层真实的电阻率，而称为视电阻率，所以又 称视电阻率测井。
a、普通电阻率测井基础
电极系：是按一定顺序排列的一组电极。由供电电极A、B 和测量电极M、N组成。
电极类型 :成对电极，如AaMbN中的MN
不成对电极（单电极）,如AaMbN中的A电极
应用：常与双感应组合，在淡水泥浆侵入 很深和低阻环带时，用来确定Rt和Rxo.
Rmf>Rw时， 油层双感应—八 侧向曲线呈低侵 特征： RILD＞RILM
当Rmf>Rw时， 水层的双感 应—八侧向曲 线呈高侵特征： RILD＜RILM
感应测井
提出：前面介绍的电阻率测井要求井内介质是 导电的，而在油基泥浆和空气钻井的井中均无 法测量。为此提出了以电磁感应原理为基础的 感应测井，以实现对地层电阻率的测量。
双极供电 正装(底 部)梯度 电极系
双极供电 倒装(顶 部)梯度 电极系
称
目前常用： 4米底部梯度电阻率曲线 2.5米底部梯度电阻率曲线
主要用途：
a、定性或半定量划分油气水层；确 定套管鞋深度；
b、求岩层的真电阻率； C、划分岩性剖面和确定岩层界面；
砂泥岩剖面，一般高阻层为砂 岩油层，低阻层为泥岩 d、地层对比。
电极系结构
b测量原理：电极系及 探测范围 微梯度：4 ～5cm 微电位：8～10cm 微梯度的数值主要受泥 饼的影响； 微电位的数值主要受冲 洗带的影响。
测井工程方案
测井工程方案一、前言测井是石油工程领域中非常重要的一项技术，通过测井可以获取井眼信息、地层参数等数据，为石油开发提供了重要的参考依据。
本次测井工程方案将主要针对在油田勘探和开发中的测井工程进行论述和规划。
二、测井工程概述测井是通过测量地下井眼周围的物性参数来获得地下岩层性质的一种技术。
测井技术主要包括地层测井、岩石物性测井、岩性测井等。
通过测井，可以确定地层中的含油气层、水层、地层的性质等信息，为勘探和开发提供重要的参数。
三、测井工程方案1. 测井工程前期准备在进行测井工程之前，需要做好充分的准备工作。
首先需要对井眼进行清洗和修复，保证井眼的畅通和完整性。
其次，要对测井仪器和设备进行检测和校准，确保测量精度和可靠性。
同时要有充足的安全措施和应急预案，确保工程安全进行。
2. 测井工程实施测井工程实施时，需要根据勘探和开发的需求，选择合适的测井方法和仪器。
地层测井可以采用测井仪、测井钻头等进行测量；岩石物性测井可以通过声波测井、电阻率测井、核磁共振测井等方法进行测量；岩性测井可以通过核子测井、伽马射线测井等方法进行测量。
在实施过程中，需根据地层情况，合理选择测井方法和参数，并进行实时监测和数据记录。
3. 测井数据分析与处理测井数据采集完成后，需要进行数据分析和处理。
首先需要对采集到的原始数据进行质量控制，剔除异常数据和非法数据。
然后需要对数据进行解释和处理，提取出地层参数、岩石物性参数等信息。
最后还需要对数据进行校正和修正，确保数据的准确性和可靠性。
4. 测井报告编制与总结最后需要根据测井数据和分析结果，编制测井报告，总结分析出的地层信息、岩石物性信息等，为勘探和开发提供参考。
测井报告应包括测井实施情况、数据采集情况、数据处理结果、地层参数分析等内容，并结合地质勘探和开发需求，提出建议和意见。
同时还需要对本次测井工程进行总结和评估，为后续的工作提供经验和参考。
四、测井工程的应用与前景通过测井工程可以获取大量的地下信息和岩石参数，为石油勘探和开发提供了重要的依据和支撑。
测井基础概述(全文)

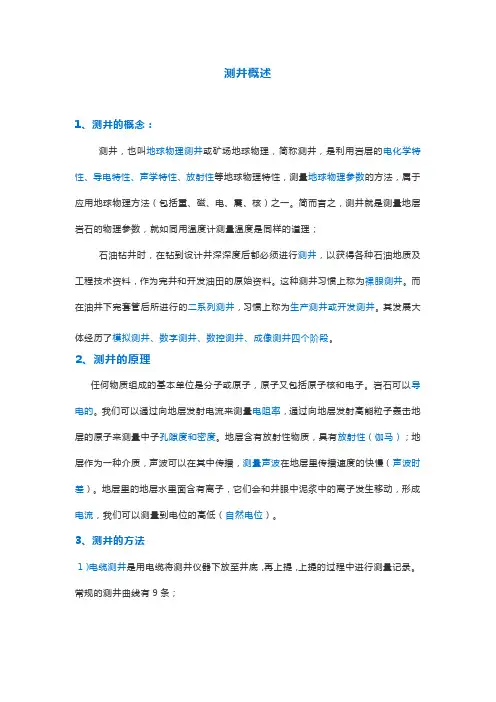

测井概述1、测井的概念：测井，也叫地球物理测井或矿场地球物理，简称测井，是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性，测量地球物理参数的方法，属于应用地球物理方法（包括重、磁、电、震、核）之一。
简而言之，测井就是测量地层岩石的物理参数，就如同用温度计测量温度是同样的道理；石油钻井时，在钻到设计井深深度后都必须进行测井，以获得各种石油地质及工程技术资料，作为完井和开发油田的原始资料。
这种测井习惯上称为裸眼测井。
而在油井下完套管后所进行的二系列测井，习惯上称为生产测井或开发测井。
其发展大体经历了模拟测井、数字测井、数控测井、成像测井四个阶段。
2、测井的原理任何物质组成的基本单位是分子或原子，原子又包括原子核和电子。
岩石可以导电的。
我们可以通过向地层发射电流来测量电阻率，通过向地层发射高能粒子轰击地层的原子来测量中子孔隙度和密度。
地层含有放射性物质，具有放射性（伽马）；地层作为一种介质，声波可以在其中传播，测量声波在地层里传播速度的快慢（声波时差）。
地层里的地层水里面含有离子，它们会和井眼中泥浆中的离子发生移动，形成电流，我们可以测量到电位的高低（自然电位）。
3、测井的方法1）电缆测井是用电缆将测井仪器下放至井底，再上提，上提的过程中进行测量记录。
常规的测井曲线有9条；2）随钻测井（LWD-log while drilling）是将测井仪器连接在钻具上，在钻井的过程中进行测井的方式。
边钻边测，为实时测井（realtime),井眼打好之后起钻进行测井为(tipe log)；4、测井的参数1.GR-自然伽马GR是测量地层里面的放射性含量，岩石里粘土含放射性物质最多。
通常，泥岩GR高，砂岩GR低。
2.SP-自然电位地层流体中除油气的地层水中的离子和井眼中泥浆的离子的浓度是不一样的，由于浓度差，高浓度的离子会向低浓度的离子发生转移，于是就形成电流。
自然电位就是测量电位的高低，以分辨砂岩还是泥岩。
测井解释基础知识-概述说明以及解释

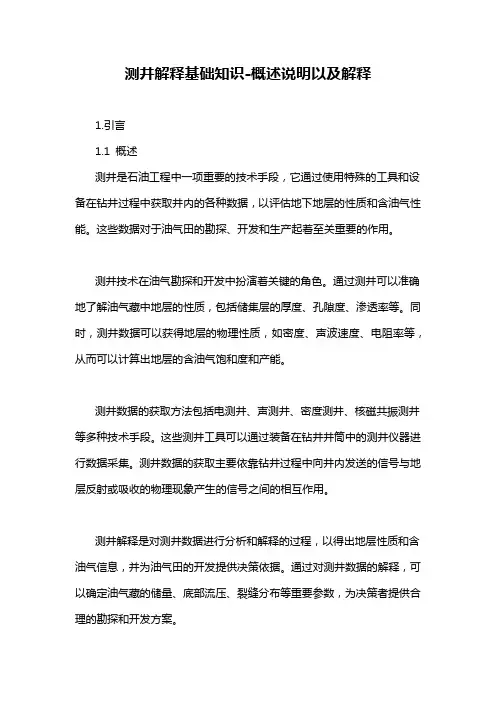

测井解释基础知识-概述说明以及解释1.引言1.1 概述测井是石油工程中一项重要的技术手段，它通过使用特殊的工具和设备在钻井过程中获取井内的各种数据，以评估地下地层的性质和含油气性能。
这些数据对于油气田的勘探、开发和生产起着至关重要的作用。
测井技术在油气勘探和开发中扮演着关键的角色。
通过测井可以准确地了解油气藏中地层的性质，包括储集层的厚度、孔隙度、渗透率等。
同时，测井数据可以获得地层的物理性质，如密度、声波速度、电阻率等，从而可以计算出地层的含油气饱和度和产能。
测井数据的获取方法包括电测井、声测井、密度测井、核磁共振测井等多种技术手段。
这些测井工具可以通过装备在钻井井筒中的测井仪器进行数据采集。
测井数据的获取主要依靠钻井过程中向井内发送的信号与地层反射或吸收的物理现象产生的信号之间的相互作用。
测井解释是对测井数据进行分析和解释的过程，以得出地层性质和含油气信息，并为油气田的开发提供决策依据。
通过对测井数据的解释，可以确定油气藏的储量、底部流压、裂缝分布等重要参数，为决策者提供合理的勘探和开发方案。
总之，测井是一项通过获取井内数据进行地层评价的重要技术。
它对于优化勘探开发策略，提高油气田的产能和经济效益具有重要意义。
测井解释作为测井技术的核心环节，为油气田的勘探与开发提供科学依据，为石油工程的发展做出了重要贡献。
1.2文章结构1.2 文章结构本文按以下结构进行组织和讨论：（1）引言：首先介绍本文的背景和目的，概述测井解释的基本概念和重要性。
（2）正文：本部分将详细介绍测井的定义和作用，以及获取测井数据的方法。
其中，关于测井的定义和作用部分，将探讨测井在勘探和开发油气田中的重要作用，以及其对油气储层评价和井筒工程的意义。
关于测井数据的获取方法部分，将介绍目前常用的测井工具及其原理，如电测井、声波测井、核子测井等。
（3）结论：在本节中，将强调测井解释的重要性，并讨论其在油气勘探开发、地质研究及工程应用领域的具体应用。
测井综合解释与评价技术
井身质量
利用测井曲线分析井径变 化、井斜角度和方位角等 信息，评估井身质量是否 符合设计要求。
地层压力检测
通过分析地层压力系数与 地层孔隙度等参数，预测 钻遇地层可能存在的压力 异常。
采油工程评价
产能评估
根据测井数据计算油井的 产能，预测油井的产油量、 产液量等参数。
储层改造效果
分析储层改造前后测井数 据的差异，评估增产措施 的效果。
综合解释法的优点是精度高、可靠性好，适用于各种复杂程度的地层。然而，综合解释 法需要耗费更多的时间和资源，因此在实际应用中需要根据具体情况进行选择。
04
油藏工程评价
油藏压力评价
总结词
通过测井资料，分析油藏的压力状态，为后续的油藏开发提供依据。
详细描述
利用测井资料，如压力恢复曲线、压力导数曲线等，分析油藏的压力分布、压 力系数、地层压力等参数，评估油藏的压力状态，判断油藏的驱动类型和开发 方式。
直接解释法的优点是简单直观，适用于地层特征较为明显 的地区。然而，对于复杂地层或岩性变化较大的地区，直 接解释法的精度和可靠性可能较低。
间接解释法
间接解释法是指通过建立数学模型来描述测井数据与地层参数之间的关系，从而反演出地层参数的方 法。
这种方法通常基于大量的已知地层参数和测井数据，通过统计回归分析或物理模型建立反演公式，对地 层进行定量解释。
油层连通性
通过分析测井曲线形态， 判断油层之间的连通情况， 为制定开发方案提供依据。
油田开发后期剩余油分布评价
剩余油饱和度
利用核磁共振、介电常数等测井技术，测定剩余油饱和度，了解 剩余油的分布情况。
微观剩余油分布
通过岩心分析、微观成像测井等技术手段，观察微观尺度上剩余油 的分布特征。
测井资料及其应用
地面仪器
测井仪器车
下井仪器
2、测井资料解释与评价
测井信息是地层评价的主 要手段。主要应用于： 储层评价 油气资源评价 油田勘探及开収 油藏开収及管理 地层评价 地质、钻井和采油工 程 最核心的应用是储层 评价，油气水层评价。 测井评价 技术发展历史
储层定性解释
1960年～1979年
1980年～1995年
25
测井资料的应用
测井具有成本低、垂直分辨率高、连续 性好等特点，被广泛应用于地层评价，地 质、钻井和采油工程，以及矿产资源（如 金属、煤、钾盐、水文工程）勘探开发等 方面。
1、自然电位测井
自然电位测井的应用
①划分渗透性地层。 ②判断岩性，进行地层 对比。 ③计算泥质含量。 ④确定地层水电阻率。 ⑤判断水淹层。 ⑥沉积相研究。
储层定量评价 单井精细解释 多井资料综合解释 油藏描述 地质研究 工程应用
1995年～至今
3、测井方法和理论
• 电磁测井—岩石电学性质 • 声波测井—岩石声学性质 • 核测井—放射性、核衰变、原子物理
常规测井与现代测井
常规测井技术
单一探头
现代测井新技术
阵列或扫描探头
分辨率低
测量平均物理量 非定向测量
含水饱和度 解 (%) 0 残余 可动 释 100 层 束缚水饱和度 号 100 (%) 0 50 (%) 井径 (cm) -25
85
0 25
100
(%)
0
砂泥岩地层测井数字处理成果图
固井质量评价图格式 Q/SL 1273－2001
236
胜利石油管理局测井公司
井 声波变密度测井 固井质量评价图
深度比例 1：200
原状地层
普通电阻率测井
电缆保护器
保护电缆不受损坏，确保数据传输的稳定性。
井口控制器
控制井口设备的开关和调节，如泥浆泵和气 体分离器等。
03
普通电阻率测井的操作 流程
测井前准备
01
02
03
仪器检查
确保测井仪器工作正常， 无故障，并按照要求进行 校准。
井场调研
了解井场的地质、地层、 井况等信息，为测井提供 基础数据。
工具准备
通过集成人工智能、物联网和大数据等技术，实 现电阻率测井的智能化和自动化，提高测量效率 和精度。
多学科交叉融合
加强与其他地球物理、地质学、环境科学等学科 的交叉融合，拓展电阻率测井技术的应用领域和 范围。
绿色环保与可持续发展
在电阻率测井技术的发展过程中，注重环境保护 和可持续发展，降低测量过程中的能耗和污染。
地面设备
电源系统
为井下仪器提供电源，通常采 用直流电源。
采集系统
用于采集井下仪器传输的数据 ，具备数据存储和处理功能。
控制系统
对井下仪器进行控制，包括发 送指令和接收数据。
显示器
实时显示测量数据和图像，便 于现场分析和解释。
井下仪器
01
02
03
04
电阻率探头
测量地层电阻率的传感器，通 常采用四极或三极探头。
地层岩石的孔隙度决定了地层中流体的分布和流动性，从而影响电阻率的测量值。一般来说，低孔隙度的岩石具 有较高的电阻率，而高孔隙度的岩石则具有较低的电阻率。因此，在分析普通电阻率测井结果时，需要考虑地层 岩石的孔隙度因素。
05
普通电阻率测井的优缺 点
优点
精度高
普通电阻率测井能够提供高精度的地 层电阻率测量结果，有助于准确评估 地层特性。
浅谈固井质量测井评价技术概述
浅谈固井质量测井评价技术概述引言固井是在油气井钻完后，通过注入水泥浆使井壁与套管之间的空隙填满，达到加固井壁、隔离地层的目的。
固井质量的好坏直接关系到井眼的稳定、井内压力的控制以及油气的产量等因素。
因此，对固井质量进行准确评价与分析对于油气勘探开发具有重要意义。
本文将结合固井质量测井评价技术的发展，对该方面的概述进行浅谈。
固井质量测井评价技术的发展固井质量的评价一直是油气勘探开发中的难题之一。
随着科学技术的进步，固井质量测井评价技术得到了迅速的发展。
以下将对几种主要的固井质量测井评价技术进行概述。
壁面状况评价技术壁面状况评价技术是通过测量井壁的物理性质分析固井质量的一种方法。
常用的方法有旋回声波测井、密度测井和电阻率测井等。
旋回声波测井旋回声波测井是通过测量声波在地层中传播的速度和衰减程度来评价井壁的完整性和固井质量的方法。
它可以提供关于井壁损害、水泥质量以及井眼附近地层性质等方面的信息。
密度测井密度测井是通过测量井内介质的密度来评价固井质量的一种方法。
通过测量密度下降的情况来判断水泥浆是否充实，以及是否存在空隙和水泥浆与井壁的较大间隙等问题。
电阻率测井电阻率测井是通过测量沿井眼周围不同方向的电流传播的速度和幅度来评价固井质量的一种方法。
通过分析电阻率的变化，可以评价水泥浆的充实程度、井壁的损害以及井眼附近地层的性质。
压力评价技术压力评价技术是通过分析固井过程中的压力变化来评价固井质量的一种方法。
常用的方法有压力测试、封隔测试和漏失测试等。
压力测试是在固井完毕后，通过向井口注入液体或气体，测量井内的压力变化，从而评价固井质量的方法。
通过分析压力的变化曲线，可以判断水泥浆是否充实、井壁是否受损以及是否存在漏失等情况。
封隔测试封隔测试是通过将井眼与地层进行隔离，然后施加压力来评价固井质量的方法。
通过测量压力的变化，可以判断封隔性能和固井质量的好坏。
漏失测试是通过检测固井后井内液体漏出的情况来评价固井质量的一种方法。
测井技术及资料解释
测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。
石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。
三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。
第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。
测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。
石油勘探中的测井技术
石油勘探中的测井技术石油是当前全球能源供应中不可或缺的一部分，而石油勘探则是为了找到地下潜在石油储量而进行的一系列活动。
在石油勘探中，测井技术是十分重要且必不可少的工具。
本文将介绍石油勘探中的测井技术以及其在石油勘探中的应用。
一、测井技术的概述测井技术是通过在钻井过程中运用各种专门的仪器和传感器获取井下地质信息的方法。
通过测井技术可以获得地层性质、地层岩性、油气藏储集层信息等重要数据，能够帮助石油勘探人员更好地认识地下情况，判断地下储层是否具有勘探价值。
二、测井技术的分类根据测井的目的和测量原理，测井技术可以分为电测井、声测井、自动化测井、核子测井、岩心测井等多种类型。
每种类型的测井技术都有各自的特点和应用范围。
1. 电测井电测井是通过测量井壁附近储层对电阻、自然电位、电导率等电性参数的响应，来获取地层信息的一种测井技术。
它可以提供储层流体含量、渗透率、孔隙度等重要参数。
2. 声测井声测井是利用声波在地层中传播的特性，测量声波波形、走时、幅度等参数，来评估储层中含水性、孔隙度、渗透率等信息。
声测井技术在判断孔隙裂缝、岩性、测量水平井中的剩余油饱和度等方面具有重要的应用价值。
3. 自动化测井自动化测井是指采用计算机和数字信号处理技术对测量结果进行数字化处理和解释，从而提高测井数据的准确性和可靠性。
自动化测井技术在数据处理和解释方面具有显著优势，能够提高石油勘探效率和准确性。
4. 核子测井核子测井是利用射线在地层中的吸收和散射等特性，测量γ射线、中子、伽马旋转等参数，来获得地层中元素含量、孔隙度、密度等信息。
核子测井技术在储层评价、油水层识别和油藏储量计算等方面具有广泛应用。
5. 岩心测井岩心测井是通过对地层岩心样品进行物理性质分析、岩石组分测定和实验室测试等手段，来获取储层的物性参数。
岩心测井技术在石油勘探中具有非常重要的作用，能够提供地层介质岩心的物理性质、岩石组成、孔隙结构等详细信息。
三、测井技术的应用测井技术在石油勘探中具有广泛的应用。
测井原理与综合解释
第一节：概述地球物理测井的分类：分为电法测井和非电法测井两种。
1、电法测井：a：视电阻率、b：微电极、c：自然电位、d：微球型聚焦、e：感应测井。
2、非电法测井：a：声速测井、b：自然伽玛测井、c：中子测井、d：密度测井，e：井径、f：井斜、g：井温、h：地层倾角(HDT)、I：地层压力(RFT)、j：垂直地震测井（VSP）第二节：电法测井一、视电阻率曲线：测井时将电极系放入井下，在上提过程中测量记录一条△Vmn(电位差)随井深变化的曲线，称为视电阻率曲线。
梯度电极系：成对电极间的距离小于不成对电极到靠近它的一个成对电极间的距离的电极系称为梯度电极系。
电位电极系：成对电极间的距离大于不成对电极到靠近它的一个成对电极间的距离的电极系称为梯度电极系。
底部梯度电极系在高阻层测井曲线的形状特点如下：（1）对着高阻层视电阻率升高，但曲线不对称于地层中点，高阻层顶界面、底界面分别在极小值、极大值的1/2mn处。
（2）对于厚层、地层中部附近曲线出现平直或变化平缓，随地层减薄平直段缩短直至消失，该处视电阻率值接近地层真电阻率。
（3）对于薄层，在高阻层底界面以下一个电极处，在视电阻率曲线上出现一个“假极大”，极小也比原层上移。
视电阻率曲线的应用：1、划分岩层界面：利用底部梯度电极系视电阻率曲线划分岩层界面的原理是高阻层顶界面(底界面)位于视电阻率曲线极小值(极大值以下1/2MN处。
2、判断岩性：在砂泥岩剖面中，当地层水含盐浓度不是很大时，砂岩电阻率大于泥岩的电阻率，粉砂岩泥质砂岩、砂质泥岩介于它们之间。
但视电阻率曲线无法区分灰岩和拉拉扯扯云岩，它们的电阻都非常大。
3、地层对比和定性判断油水层：对于同一储层，如果0.45m底部梯度幅度高于4m底部梯度梯度测井曲线幅度该层可能为水层，反之则为水层。
二：微电极测井微电极测井：利用特制的短电极系帖附井壁，测量井壁附近的岩层电阻率的一种测井方法叫微电极测井。
微电极测井曲线的应用：1、详细划分地层：地层界面一般在曲线的转折点或半幅点2、划分渗透层，判断岩性：微电极曲线在渗层上显示正幅度差，数值中等，地层渗透率越好，二者的幅度差越大，因此可以根据微电极曲线的幅度差判断地层的渗透性好坏。
测井技术发展概述
• 常规探井测井以高度集成化的组合测井平台为主； • 数据采集主要以国产数控测井装备为主； • 测井数据的应用从油气勘探发展到油气藏综合描述。
注：测井装备主要分成像测井系统、引进数控测井系统、国产数控测井
系统三个层次。
三、测井技术发展现状
✓套管井测井技术现状
• 目前，套管和油管内所使用的测井方法主要有：
二、技术需求
✓工程上的需求
钻井地质导向、地层压力预测、地应力分析、固 井质量检测、套管损坏检测、酸化压裂等增产激励 措施效果检测等都需要新的测量方法。
三、测井技术发展现状
✓国内测井技术发展措施及道路
• 一方面走引进、改造和仿制的路子 • 另一方面进行自主研究和开发
✓勘探井测井技术现状
• 测井装备以MAXIS-500、ECLIPS-5700及EXCELL-2000系统为
• 生产测井技术中一项最新的发展是产能测井，它建立了油藏分析与生
产测井资料的关系。产能测井表明，生产流动剖面是评价完井效果的重 要手段。产能测井曲线是裸眼井测井资料、地层压力数据、产液参数资 料、射孔方案和井下套管设计方案的综合解释结果，其根本目的就是利 用油层参数预测井眼流动剖面。
• 生产测井流量剖面成为整个油层评价和动态监测的一个重要方法。
1939年12月20日，我国著名地球物理勘探专家翁文 波首次在四川石油沟一号井测出一条电阻率和一条 自然电位曲线，并划分出气层位置。
一、序言
测井技术作为认识和识别油气层的重要手段，是石油十 大学科之一。 测井学是测井学科的理论基础。现代测井是当代石油工 业中高技术含量最多的产业部门之一。 我国测井学科的一学(测井学)、二论(非线性理论和非均 质理论)、三谱(能谱、额谱和光谱测井方法)是未来学科的 发展方向。 发展测井的前沿技术必须要有测井学科作指导。
测井基础知识概述
测井基础知识概述1. 引言测井是指在钻井过程中利用各种测量方法和设备来获取地层信息的技术手段。
通过测井可以获取地层中的物理、化学和工程性质的参数，对地层进行评价和分析，从而为油气勘探和开发提供重要的参考依据。
本文将概述测井的基础知识，包括测井的意义、测井方法和设备、测井参数解释等内容。
2. 测井的意义测井作为一种获取地层信息的重要手段，具有以下几个方面的意义：2.1. 地层评价通过测井可以获取地层中的物理、化学和工程性质的参数，如孔隙度、渗透率、饱和度等，从而评价地层的含油气能力、储层性质等。
这对于油气勘探和开发来说至关重要，可以指导油气田的选址和开发方案的制定。
2.2. 钻井工艺控制在钻井过程中，测井可以提供有关井眼稳定性、岩石力学性质、井壁质量等信息，指导钻井工艺的控制和井壁的完整性保护，减少钻井事故的发生。
2.3. 油藏管理测井还可以为油气田的开发和管理提供重要的数据支持，如油藏压力分布、水驱效果、油藏动态变化等。
这些数据可以帮助油田管理人员了解油田的生产状况，做出相应的调整和决策。
3. 测井方法和设备测井方法是指测井的具体操作方法，而测井设备是指用于测量的仪器和工具。
常用的测井方法和设备包括：3.1. 电测井电测井是利用测井仪器在井中测量电性参数来获得地层信息的方法。
常用的电测井设备包括电阻率测井、自然电位测井和电导率测井等。
3.2. 孔隙度测井孔隙度测井是利用测井仪器测量地层中的孔隙体积的方法。
常用的孔隙度测井设备包括密度测井和中子测井等。
3.3. 岩性测井岩性测井是通过测井仪器来测量地层岩石的物理性质和组成，从而判断岩石的类型和性质的方法。
常用的岩性测井设备包括声波测井和伽马射线测井等。
3.4. 流体识别测井流体识别测井是用于判断油气层位和识别流体类型的方法。
常用的流体识别测井设备包括声波测井、密度测井和中子测井等。
4. 测井参数解释测井仪器测得的数据需要经过解释和分析，才能得到有意义的地层信息。
裸眼井测井技术
由于水平和时间有限
不妥和错误之处欢迎批评指正
电磁测井
自然电位测井 激发极化电位测井 磁测井 磁化率测井
裸 眼 井 测 井
声波速度测井
声波测井
声波全波列测井 声脉冲反射测井、偶极子及多极子声波测井 垂直地震测井（VSP） 自然伽马和自然伽马能谱测井 散射伽马测井（密度和岩性密度测井）
（一般分类方法）
核测井
中子测井 脉冲中子测井 核磁共振测井 井径测量
其它测井
井温、地温测井 电缆地层测试 地层倾角测井
一、测井概述
• 根据测井仪器和资料解释方法上的差异，可把裸眼
井测井归为如下几种：
国产测井仪组合测井 引进数控（如CSU）组合测井
裸眼井测井
地层倾角（SHDT）、地层压力（RFT）和波形（WF）等 成像测井、核磁共振测井等
一、测井概述
• 在现场，有时也按裸眼井组合图曲线的作用分类：
1、普通电阻率测井
电位电极系曲线特征
当上下围岩电阻率相等 时，电位电极系的视电阻 率曲线关于地层中心对称。 当地层厚度大于电极距 时，对应高电阻率地层中 心，视电阻率曲线显示极 大值，地层厚度越大，极 大值越接近于地层真电阻 率。 当地层厚度小于电极距 时，对应高阻层中心，曲 线出现极小值。
1、普通电阻率测井
电阻率测井（深-中-浅电阻率） 裸 眼 井 组 合 测 井
孔隙度测井（声波-密度-中子）
岩性及其它测井 （自然伽马-自然电位-井径）
主要内容
一、测井概述 二、常用测井方法及影响因素 三、测井参数处理及综合解释
四、测井解释实例分析
二、常用测井方法及影响因素
（一）电阻率测井 （二）自然电位测井 （三）声波测井 （四）自然伽马及自然伽马能谱测井 （五）密度测井 （六）中子测井 （七）重复式地层压力测试
石油测井概述
测井概述测井，也叫地球物理测井或石油测井，简称测井。
石油钻井时，在钻到设计井深深度后都必须进行测井，又称完井电测，以获得各种石油地质及工程技术资料，作为完井和开发油田的原始资料。
这种测井习惯上称为裸眼测井。
而在油井下完套管后所进行的二系列测井，习惯上称为生产测井或开发测井。
在油田勘探与开发过程中，测井是确定和评价油、气层的重要手段之一，也是解决一系列地质问题的重要手段。
它能直接为石油地质和工程技术人员提供各项资料和数据。
测井技术起源于20世纪20年代，在油井第一次测量地层电阻率获得成功。
其发展大体经历了模拟测井、数字测井、数控测井、成像测井四个阶段。
一、测井方法分类及测井任务在油气田的勘探和开发阶段，现场地质工作的重要任务之一就是落实地质构造划分钻井地质剖面。
通过确定钻井所穿过的各地质时代地层的层序、埋藏深度、地层厚度和岩石性质了解油气生、储、盖层的构造位置、岩性特征及含油气情况等。
完成这些任务除通过钻井取心、井壁取心、岩屑录井等地质方法外，再就是通过测井方法，对岩层各种地球物理性质进行研究，间接地确定岩层的地质特性。
岩层有各种物理特性，如电化学特性、导电性、导热性、声学特性、弹性、放射性等。
还有其他的物理特性，如孔隙度、渗透率、饱和度等。
一定的地质性质必然反映出相应的地球物理性质，当岩层的地质性质变化时，其地球物理性质也随之而变化。
因此，可以通过测量岩层的地球物理性质的变化，间接地认识岩层的地质性质。
另外，还有一些施工中的工程技术问题，也可以通过测井来提供所需要的数据和资料。
(一)测井方法的一般分类测井工程采用专门的测井仪器和设备。
根据需要，人们研制了各种测井仪器，以获取各种地层的岩石物理参数，如电阻率、电导率、声波时差等等，以及工程技术参数，如井眼特性、固井质量等。
从而形成了相应的各种测井方法。
从油田的勘探和开发生产两大阶段来讲，可将测井分为裸眼测井和生产测井(开发测井)。
裸眼测井是指钻井过程中和钻到设计井深后所进行的一系列测井项目；生产测井是指下套管后所进行的一系列测井项目，以解决油田(油井)生产过程中的一些问题。
测井基础知识概述
测井资料的采集
测井资料的采集－下井仪器
下井仪器主体是探测器，还有电子线路、机 械部件及钢外壳。探测器将地层的物理性质 转换成电信号。
测井资料的采集－地面记录仪
地面记录仪是在地面给井下仪器供电，对井 下仪器实行测量控制，接受和处理井下仪器传来 的测量信号，并将测量信号转换成测井物理参数 加以记录。 多线记录仪
目录
一、测井的起源及发展历程 二、测井资料的现场采集与处理 三、测井仪器的介绍和基本用途 四、南海西部海域测井情况介绍 五、南海西部海域测井资料的应用 六、结束语
测井的起源及发展历程
测井起源于法国，1927年法国人斯仑贝谢兄弟发明了电 测井，开始在欧洲用于勘探煤和气。中国使用电测井勘探石 油和天然气，始于1939年12月，奠基人是原中国科学院院士 、著名地球物理学家翁文波教授，测的第一口是四川巴县石 油沟油矿1号井。
2、全波列测井
单极子声源在快速地层中记录的典型波形 T
R1 R2 R3
R4
R5
R6
R7
包括：纵波、横波、斯通利波
R8
记录时间窗长内所有的声波波列信号，包括纵波、横波和斯通利波等多种波成分的速度、幅度、 频率等信息。通过对波列信号的分析和处理，可准确提取纵、横波和斯通利波时差，求取各种 地层弹性模量参数，判断裂缝、指示含气层段、估算渗透率、评价地层各向异性等地质应用
因此纵波首波与斯通利波受到抑
制，从而可确保准确地识别挠曲
数字磁带测井仪
数控测井仪
测井资料的采集－电缆等辅助设备
由导电缆芯、绝缘层和钢丝编织层组成的单芯 或多芯电缆，是向井内传送下井仪、给下井仪供电 、在下井仪和地面仪间传送信息的设备。电缆测井 之名由此而来。为了适应大斜度井，逐渐发展了钻 杆传输测井PCL/TLC、随钻测井LWD技术。
分布式光纤测井技术概述
分布式光纤测井技术概述分布式光纤测井技术是一种通过布设光纤传感器，实现对地下油气储层物性参数和流体动态变化进行实时监测与预测的技术。
它充分利用了光纤的高温、高压、宽带等特点，结合传感技术和信号处理技术，能够在井筒内实现对储层的全面、连续、高精度的测量，为油气勘探开发提供了重要的技术支撑。
一、分布式光纤测井技术的原理分布式光纤测井技术依赖于光纤传感器。
光纤传感器运用了光纤的光弹敏感、光温敏感和散射敏感特性，通过监测光的传输和散射特性来获取地下储层的物性参数和流体动态变化信息。
以光纤光弹敏感为例，当光纤受到应力时，光纤中的电磁波传播速度会发生变化。
通过测量该速度变化，可以得到应力的大小。
同样地，光温敏感和散射敏感原理也可以用于分别测量温度和流体数据。
将这些传感器布设在井壁上，以及油气井的水平井段和垂直井段中，可以实现对储层的全面测量。
二、分布式光纤测井技术的应用1. 水平井段测量水平井段是常用的油气开采方式之一。
传统测井技术在水平井段中的应用存在一定的局限性，而分布式光纤测井技术可以实现对水平井段中的储层进行全面、连续测量。
通过实时监测储层物性参数的变化，可以指导水平井段的优化施工和有效开发。
2. 岩性识别和油气分析分布式光纤测井技术可以对储层的岩性进行识别和分析。
通过测量不同地层的弹性模量、导热系数、温度等物性参数，可以判断储层的岩性类型，并预测其中岩性变化的位置。
此外，通过监测油气井的温度、压力、密度等参数，可以实现油气的实时分析和监测。
3. 油藏压裂监测油气开采过程中常采用压裂技术来提高储层的渗透性。
分布式光纤测井技术可以实时监测油藏的压力、温度和压裂液传播情况，帮助优化压裂工艺，提高采收率和开采效果。
4. 井下环境监测油气井的环境变化对于开发生产和安全管理具有重要意义。
分布式光纤测井技术可以实时监测井下环境的温度、压力和流体动态变化等参数，提供数据支持，为油气井的安全运营和管理决策提供科学依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、测井的定义
测井是一种井下油气勘探方法，用于 发现油气藏，评估油气储量及其产量，它 在油气田开发和钻井工程中也有广泛的用 途。测井还是勘探煤、盐、硫、石膏、金 属、地热、地下水、放射性等矿产资源的 重要方法和有效手段，并扩展到工程地质、 灾害地质、生态环境等领域应用。
脉冲编码调制方式（PCM） 曼彻斯特码（Manchester ) 双相位相移键控（BPSK）调制
（３）测井作业的质量控制
任何一种仪器都必须对其测量值进行标准化 校准或标准化刻度。国际上通常根据标准装置的 精度、几何尺寸及仿真性等作如下划分：一级刻 度、二级刻度、三级刻度。
（３）测井作业的质量控制： 一级刻度：用来建立仪器响应的一系列附件和操作
1、测井理论和方法 2、测井数据的采集、传输与质量控制 3、测井数据处理、解释及应用 4、射孔与取芯
1、测井理论和方法
（1）测井信息的正演 是以研究测井基本原理为主的问题，
这是一个认识规律的过程。 要点是：把可能用测井方法认识的地质和 工程实际问题，经过合理抽象建立起该问 题的物理模型，给出该模型各组成部分的 岩石物理参数和井眼工程参数空间分布， 导出相应的介质物性参数空间分布。
1941年，阿尔奇建立了阿尔奇公式。
3、 测井的作用 测井是地质家的“眼
睛”，测井技术是准确发现 油气层和精细描述油气藏必 不可少的手段，是油气储量 参数计算、产能评估及开发 方案制定与调整的重要科学 依据。
4、测井分类
属于应用地球物理方法（包括重、 磁、电、震、测井）之一。利用岩层 的电化学特性、导电特性、声学特性、 放射性等地球物理特性，测量地球物 理参数的方法。
➢ 国产阵列感应、阵列声波、电声成像测井仪器开 始产业化。
➢ 在用成像测井系统104套主要为引进装备。
➢ 在用数控测井系统型号多、品牌杂，且大量严重 老化，急需更新换代。
3、国际三大测井公司
斯仑贝谢公司：MAXIS500 阿特拉斯公司：ECLIPS5700 哈里伯顿公司：EXCELL2000
➢ 三大公司均有自己的快测平台
（1）测井信息的正演
由已知其特性的激发源发出激发信息与这些 介质作用后，形成主要由介质物性参数决定的物 理场。
具有一定特性的传感器在此物理场的作用下， 输出原始测井电信号，并被采集和处理，得到原 始测井信息。
（2）测井信息的反演
是以研究测井实际应用为主的问题， 是应用规律解决实际问题的过程。
要点是：从实际测得的原始信息出发，结 合传感器的响应特性，通过各种数据处理 手段，得到介质物性参数空间分布，进而 得出响应的岩石物理和井眼工程参数，显 现出物理模型的具体面貌。
储层评价 测井资料的地质应用 非线性、非均质理论
6、测井发展的技术需求
随着勘探开发对象的日益复杂化，测井技术应用 面临着许多新的挑战：
1）在信息采集上，需要大力开发和推广先进、 适用的测井新技术。
2）在资料评价上，需要立足于目标区的岩石物 理研究，发展一体化、多学科结合的油气层识别与 评价技术。
三、测井领域包含内容
二级刻度：确定单个仪器校准因子。
三级刻度：用于测前与测后仪器校准。
（3）测井方法简介 电法测井 声波测井 放射性测井
2、测井数据的采集、传输与质量控制
（1）测井数据的采集： 测井数据的采集、记录和处理的地面系统。 包括： 主机子系统 信号采集子系统 绘图子系统 深度子系统 供电子系统
（2）测井数据的传输： 传输通道： 电缆通道 钻井液通道 地层空间
（2）测井数据的传输： 几种常见的传输方式：
测井发展和现状
一、 什么是测井 二、 测井技术的发展、现状 三、 测井领域包含内容 四、 基本测井方法简介 五、 EILog05研发背景 六、 EILHale Waihona Puke g05产业化制造一、什么是测井
1、测井的起源 1927年9月，法国人斯仑贝谢兄弟发明
了电测井，开始在欧洲用于勘探煤和油气， 两年后传到美国和苏联。
5、测井在石油行业的地位
现代测井是石油工业中高技术含量最 多的产业部门之一。它在石油工业中占有 重要的地位，是石油学科中的十大学科之 一。
二、测井技术的发展和现状
1、测井设备的发展
测井仪器的更新换代最能反映测井科学的发展和进步。 第一代：半自动测井仪（50’引进51型电测仪） 第二代：全自动测井仪（JD—581多线电测仪） 第三代：数字测井仪（70’3600数字测井仪） 第四代：数控测井仪（80’CLS-3700、CSU、DDL-III） 第五代：成像测井仪（90’ECLIPS-5700、MAXIS-500）
规程。所含部件尺寸庞大，不易搬动，一般放在 特殊的房屋内。
二级刻度：一般放置在现场，不直接放在井场。密 度仪器的铝块和中子仪器的水罐就是这类。
三级刻度：放置在井场，其体积小，易于运输。伽 马中子刻度架属于这种。
（３）测井作业的质量控制： 一级刻度：用来建立一批仪器响应关系的过 程，确立响应关系函数及其常数。
测井分类
测井方法众多，电、声、放射性是三种 基本方法。特殊方法（如电缆地层测试、 地层倾角测井、成像测井、核磁共振测 井），其他形式如随钻测井。
测井分类
是间接地、有条件地反映岩层地质特 性的某一侧面。要全面认识地下地质面貌， 发现和评价油气层，需要综合使用多种测 井方法，并重视钻井、录井第一性资料。
➢ 电、声、核、磁成像测井仪器系列完善，应用成 熟，新一代三维扫描测井系统进入试验。
➢ 随钻测井仪器系列和工艺逐步完善配套，并大量 应用。
➢ 地层测试器、过套管电阻率、流动成像、井下永 久传感器等发展迅速。
4、三个层次的测井解释技术形成
单井完井解释 单井精细测井评价 多井测井评价
5、测井理论的发展
2、国内测井发展
70年来，中国测井仪器经历了四次更新换代： 第一代：半自动测井仪；
第二代：全自动测井仪； 第三代：数字测井仪； 第四代：数控测井仪。
目前，中国正在大量研制第五代测井 仪器——成像测井仪，作为21世纪更新换 代的数控测井仪的新产品。
➢ 中油测井EILog集成化常规测井装备已生产100套， 8５套投入应用。
