电风扇无级调速器模板
把三档调速风扇改装成了无极调速
把三档调速风扇改装成了无极调速的由于果壳站内上传图片要求还是比较高，所以这里用了图床，满目红叉的童鞋可以跟我联系一下……其实配件很简单，5元的调光开关，塑料盒，一点电线。
这个是被改装对象，也是我们家搬到广州之后买的第一台风扇……300mm叶片直径，美的的，质量杠杠的……底座上的标签上螺丝刀，把底座拆开。
打开盖后第一眼看到了这个接线柱……原本以为是什么保护装置，研究了半天才发现只是接线柱而已……目光上移，看到了机械定时开关和原来的三档调速开关……其实这个开关本身没有调速功能，只是通过调整接入电路中电机线圈的长度来控制转速的……还没听懂？见下图PS：我知道改装完成往回装零件的时候才发现这个藏在底座内侧的接线图……我手头只有白光焊台，白光对付这个还是有些吃力，所以直接暴力卡擦下来，剥线皮。
这是接入电机的三个档位，最右边红色是全部接入电路，也就是最高速，所以左边两个就用不上了。
这里直接把调速开关跟高速档接一起就行了。
用不上的线绝缘措施要做好，虽然这里并没有电。
220V电路中，你不善待好绝缘君，后果很严重！初步比划放调速盒子的位置。
这里刚好挡住之前放“琴键开关”的三个孔。
量出电位器的直径，准备开孔。
开好孔了。
但是这里可控硅那片有点妨碍安装，电位器旁边也有个突起，都要解决。
一个掰弯，一个剪掉。
装好调速开关，然后用酒精擦掉记号笔的笔迹。
原来的线有些细，自己换上粗线，焊好。
雏形已经出来了。
在风扇外壳上打个孔，用来把线穿进壳子里。
用热熔胶固定好机壳内部的接线。
这里就基本算完工了。
不过我还是蛋疼的加了点文字……这里就改造完成了，最终效果图和电路图回头补上，我爸逼着关机了……2012-71更新效果图和电路图……在原图上改的，将就着看呗。
电风扇的调速方法及原理
电风扇的调速方法及原理1 . 电抗器法
电容式电动机串联电抗器的调速原理图
2 . 抽头法
1）L型抽头法
2）T型抽头法
3. 无级调速法
无级调速一般采用双向晶闸管作为风扇电动机的开关．利用晶闸管的可控特性，通过改变晶闸管的控制角α，使晶闸管输出电压发生改变，达到调节电动机转速的目的。
在电源电压每个半周起始部分，双向晶闸管VS为阻断状态，电源电压通过电位器RP，电阻R向电容C充电，当电容C上的充电电压达到双向触发二极管VD 的触发电压时，VD导通，C 通过VD向VS的控制极放电，使VS导通，有电流流过电机绕组。
通过调节电位器RP的阻值大小，可调节电容C的充电时间常数，也就调节了双向晶闸管VS的控制角α，RP越大，控制角α越大，负载电动机M上电压变小，转速变慢。
一、概述电容运转式家用电风扇的调速,一般采用两种方法,即电抗器调速和抽头调速。
抽头调速的特点是只需改变定子绕组的接线,不用电抗器,所以耗电较少,用料省,重量轻,因而得到广泛应用。
但是,这种电扇绕组一旦烧毁,往往难以判断其定子绕组内部的接线方式及抽头匝数的数值,从而给修理工作带来困难。
为方便修理,我们采用简易的绕组抽头匝数计算方法,实践证明是可行的。
风扇无极调速器原理
风扇无极调速器原理
风扇无极调速器是一种用来控制风扇转速的装置。
其原理基于电流的传导特性以及电动机的工作原理。
无极调速器采用了电子元件和电子线路，通过调节电流的大小来改变风扇电机的转速。
具体来说，无极调速器通过调节电流的大小来改变电机的输入电压和频率，进而改变电机的转速。
无极调速器利用了电流在线性区域内的特性，通过调节电流的大小来改变电机的负载情况，进而调节转速。
当电流增加时，电机的负载增加，转速减小；当电流减小时，电机的负载减小，转速增加。
无极调速器还可以根据风扇的实际需要进行动态调速。
通过检测风扇的工作状态和环境的变化，无极调速器可以自动调节电流的大小，使风扇的转速在最佳状态下工作。
总之，风扇无极调速器通过调节电流的大小来改变风扇电机的输入电压和频率，从而实现风扇转速的无级调节。
直流电机无级调速电路(完整篇)
直流电机无级调速电路/content/12/0330/23/7988683_199474671.shtml成品直流电机无级调速电路板很贵，我在维修一台包装机时得到一块直流电机调速板，经测绘并制作成功，现奉献给大家。
这块电路板电路简单，成本不高，制作容易，电路作简单分析：220V交流电经变压器T降压，P2整流，V5稳压得到9V直流电压，为四运放集成芯片LM324提供工作电源。
P1整流输出是提供直流电机励磁电源。
P4整流由可控硅控制得到0－200V的直流，接电机电枢，实现电机无级调速。
R1，C2是阻容元件，保护V1可控硅。
R3是串在电枢电路中作电流取样，当电机过载时，R3上电压增大，经D1整流，C3稳压，W1调节后进入LM324的12脚，与13脚比较从14脚输出到1脚，触发V7可控硅，D4 LED红色发光管亮，6脚电压拉高使V1可控硅不能触发，保护电机。
电机过载电流大小由W1调节。
市电过零检测，移相控制是由R5、R6降压，P3整流，经4N35隔离得到一个脉动直流进入14脚，从8脚到5脚输出是脉冲波，调节W2电位器即调节6脚的电压大小，可以改变脉冲的宽度，脉冲的中心与交流电过零时刻重合，使得双向可控硅很好地过零导通，D4是过载指示，D3是工作指示，W2是电机速度无级调节电位器。
电路制作好后只要元件合格，不用调整就可使用。
我从100W－1000W电机都试过，运行可靠，调节方便，性能优良。
12V直流电机高转矩电子调速器直流电机在一些应用中需要随时具有高转矩输出能力，无论它是处于低速还是高速运转。
例如钻孔、打磨、掘进等应用条件下，电机必需具备高低压运转的最大力矩输出。
显然，常用的线性降压调速无法达到这一要求，因为电机空载与加载状态其转速并不与工作电压成正比，若空载即需低速运转则加载后往往无法工作。
这里介绍一种专为大范围转矩变化的直流电机调速而设计的电路，它根据电机的工作电流变化来判断其加载状态，并由此对电机转速作出自动调整。
电风扇无级调速器
电风扇无级调速器实训报告因本次实训老师要求做个与电力电子有关的产品，经过组员讨论，于是我们决定做电风扇无极调速器。
电风扇无级调速器在日常生活中随处可见。
图1（a ）是常见的电风扇无级调速器。
旋动旋钮便可以调节电风扇的速度。
图1（b ）为电路原理图。
（a ）图1电风扇无级调速器 (a) 电风扇无级调速器 (b) 电风扇无级调速器电路原理图如图1(b)所示，调速器电路由主电路和触发电路两部分构成，在双向晶闸管的两端并接RC 元件，是利用电容两端电压瞬时不能突变，作为晶闸管关断过电压的保护措施。
本课题通过对主电路及触发电路的分析使学生能够理解调速器电路的工作原理，进而掌握分析交流调压电路的方法。
保护电路在课题五中详细介绍。
一、双向晶闸管的工作原理1． 双向晶闸管的结构双向晶闸管的内部结构、等效电路及图形符号如图2所示。
（a ） 内部结构 （b ） 等效电路 （c ）图形符号图2双向晶闸管内部结构、等效电路及图形符号从图2可见，双向晶闸管相当于两个晶闸管反并联（P1N1P2N2和P2N1P1N4），不过它只有一个门极G ，由于N3区的存在，使得门极G 相对于T1端无论是正的或是负的，都能触发，而且T1相对于T2既可以是正，也可以是负。
表1 双向晶闸管的主要参数2． 双向晶闸管的触发方式双向晶闸管正反两个方向都能导通，门极加正负电压都能触发。
主电压与触发电压相互配合，可以得到四种触发方式：1）Ⅰ+触发方式 主极T1为正，T2为负；门极电压G 为正，T2为负。
特性曲线在第 Ⅰ象限。
2）Ⅰ-触发方式 主极T1为正，T2为负；门极电压G 为负，T2为正。
特性曲线在第 Ⅰ象限。
调速电位器3）Ⅲ+触发方式 主极T1为负，T2为正；门极电压G 为正，T2为负。
特性曲线在第 Ⅲ象限。
4）Ⅲ-触发方式 主极T1为负，T2为正；门极电压G 为负，T2为正。
特性曲线在第 Ⅲ象限。
由于双向晶闸管的内部结构原因，四种触发方式中灵敏度不相同，以Ⅲ+触发方式灵敏度最低，使用时要尽量避开，常采用的触发方式为Ⅰ+和Ⅲ-。

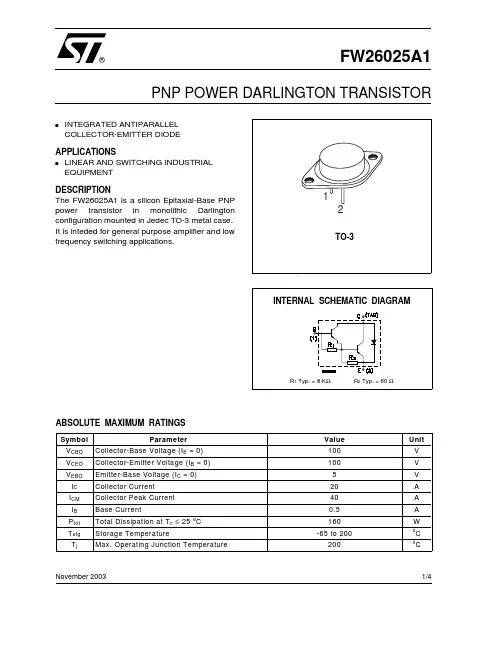

风扇调速器模块FW26025A1
FW26025A1PNP POWER DARLINGTON TRANSISTORsINTEGRATED ANTIPARALLEL COLLECTOR-EMITTER DIODEAPPLICATIONS s LINEAR AND SWITCHING INDUSTRIAL EQUIPMENT DESCRIPTION The FW26025A1 is a silicon Epitaxial-Base PNP power transistor in monolithic Darlington configuration mounted in Jedec TO-3 metal case.It is inteded for general purpose amplifier and low frequency switching applications.November 2003 ABSOLUTE MAXIMUM RATINGS®1/4FW26025A1THERMAL DATAC unless otherwise specified)ELECTRICAL CHARACTERISTICS (T case = 25 oFW26025A1Information furnished is believed to be accurate and reliable. However, STMicroelectronics assumes no responsibility for the consequences of use of such information nor for any infringement of patents or other rights of third parties which may result from its use. No license is granted by implication or otherwise under any patent or patent rights of STMicroelectronics. Specification mentioned in this publication are subject to change without notice. This publication supersedes and replaces all information previously supplied. STMicroelectronics products are not authorized for use as critical components in life support devices or systems without express written approval of STMicroelectronics.The ST logo is a trademark of STMicroelectronics.All other names are the property of their respective owners.© 2003 STMicroelectronics – All Rights reserved STMicroelectronics GROUP OF COMPANIESAustralia - Belgium - Brazil - Canada - China - Czech Republic - Finland - France - Germany - Hong Kong - India - Israel - Italy - Japan -Malaysia - Malta - Morocco - Singapore - Spain - Sweden - Switzerland - United Kingdom - United States.FW26025A1。
《电力电子技术》课题三电风扇无级调速器PPT40页
END
Hale Waihona Puke 《电力电子技术》课题三电风扇无级 调速器
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
直流电机无级调速器电路图
直流电机无级调速器电路图
这块电路板电路简单，成本不高，制作容易，电路作简单分析：220V 交流电经变压器T降压，P2整流，V5稳压得到9V直流电压，为四运放集成芯片LM324(点击查看:四运算放大器芯片LM124/LM224/LM324中文资料)提供工作电源。
P1整流输出是提供直流电机励磁电源。
P4整流由可控硅控制得到0－200V的直流，接电机电枢，实现电机无级调速。
R1，C2是阻容元件，保护V1可控硅。
R3是串在电枢电路中作电流取样，当电机过载时，R3上电压增大，经D1整流，C3稳压，W1调节后进入LM324的12脚，与13脚比较从14脚输出到1脚，触发V7可控硅，D4LED红色发光管亮，6脚电压拉高使V1可控硅不能触发，保护电机。
电机过载电流大小由W1调节。
市电过零检测，移相控制是由R5、R6降压，P3整流，经4N35隔离得到一个脉动直流进入14脚，从8脚到5脚输出是脉冲波，调节W2电位器即调节6脚的电压大小，可以改变脉冲的宽度，脉冲的中心与交流电过零时刻重合，使得双向可控硅很好地过零导通，D4是过载指示，D3是工作指示，W2是电机速度无级调节电位器。
电路制作好后只要元件合格，不用调整就可使用。
图直流电机无级调速器电路。
把三档调速风扇改装成了无极调速
把三档调速风扇改装成了无极调速的由于果壳站内上传图片要求还是比较高，所以这里用了图床，满目红叉的童鞋可以跟我联系一下……其实配件很简单，5元的调光开关，塑料盒，一点电线。
这个是被改装对象，也是我们家搬到广州之后买的第一台风扇……300mm叶片直径，美的的，质量杠杠的……底座上的标签上螺丝刀，把底座拆开。
打开盖后第一眼看到了这个接线柱……原本以为是什么保护装置，研究了半天才发现只是接线柱而已……目光上移，看到了机械定时开关和原来的三档调速开关……其实这个开关本身没有调速功能，只是通过调整接入电路中电机线圈的长度来控制转速的……还没听懂？见下图PS：我知道改装完成往回装零件的时候才发现这个藏在底座内侧的接线图……我手头只有白光焊台，白光对付这个还是有些吃力，所以直接暴力卡擦下来，剥线皮。
这是接入电机的三个档位，最右边红色是全部接入电路，也就是最高速，所以左边两个就用不上了。
这里直接把调速开关跟高速档接一起就行了。
用不上的线绝缘措施要做好，虽然这里并没有电。
220V电路中，你不善待好绝缘君，后果很严重！初步比划放调速盒子的位置。
这里刚好挡住之前放“琴键开关”的三个孔。
量出电位器的直径，准备开孔。
开好孔了。
但是这里可控硅那片有点妨碍安装，电位器旁边也有个突起，都要解决。
一个掰弯，一个剪掉。
装好调速开关，然后用酒精擦掉记号笔的笔迹。
原来的线有些细，自己换上粗线，焊好。
雏形已经出来了。
在风扇外壳上打个孔，用来把线穿进壳子里。
用热熔胶固定好机壳内部的接线。
这里就基本算完工了。
不过我还是蛋疼的加了点文字……这里就改造完成了，最终效果图和电路图回头补上，我爸逼着关机了……2012-71更新效果图和电路图……在原图上改的，将就着看呗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电风扇无级调速器电风扇无级调速器在日常生活中的应用非常广泛，本课题通过对与电路相关的知识：双晶闸管、单相交流调压、交流开关等内容的介绍和分析。
一、本课题学习目标与要求1．掌握用万用表测试双向晶闸管好坏的方法。
2．掌握双向晶闸管的外形及符号；双向晶闸管的触发方式。
3．分析单相交流调压电路4．了解交流开关、交流调功器、固态开关原理。
二、主要概念提示及难点释疑1．双向晶闸管的触发方式双向晶闸管正反两个方向都能导通，门极加正负电压都能触发。
主电压与触发电压相互配合，可以得到四种触发方式：1）Ⅰ+触发方式 主极T1为正，T2为负；门极电压G 为正，T2为负。
2）Ⅰ-触发方式 主极T1为正，T2为负；门极电压G 为负，T2为正。
3）Ⅲ+触发方式 主极T1为负，T2为正；门极电压G 为正，T2为负。
4）Ⅲ-触发方式 主极T1为负，T2为正；门极电压G 为负，T2为正。
2．双向晶闸管的参数1）双向晶闸管额定通态电流不同于普通晶闸管的额定通态电流。
前者用交流有效值标定，后者用正弦半波平均值标定，选择晶闸管时不能混淆。
例如双向晶闸管额定通态电流为100A ，若用两个反并联的普通晶闸管代替，按有效相等的原则，得210057.1)(=AV T I ，所以，AI AV T 45257.1100)(==。
因此一个100A 的双向晶闸管与两个45A 反并联的普通晶闸管等效。
2）在选择双向晶闸管的额定通态电流时，要考虑到电动机的启动电流的影响，在交流开关的主电流中串入空心电抗器，可抑制换向电压上网率，降低对双向晶闸管换向能力的要求。
3．交流调压电路（1）单相交流调压电路电感性负载时，要用宽脉冲触发晶闸管，否则在α＜ϕ（负载功率因数角）时，会使一个晶闸管不能导通，负载波形只有半周，出现很大的直流分量，电路不能正常工作。
（2）单相交流调压电路电阻性负载时，移相范围是α=0°~180°，而电感性负载时，移相范围是α=ϕ~180°（3）交流功率调节容量较大时，应采用三相交流调压。
三相交流调压电路接线方式及性能特点见教材。
（4）交流调压可以采用移相触发也可以采用过零触发来实现。
过零触发就是在电压为零附近触发晶闸管导通，在设定的周期内改变晶闸管导通的频率树来实现交流调压或调功率。
4．交流开关交流开关的作用类似普通的接触器，用门极小电流控制阳极大电流的通断，实现开关的无触电化。
三、学习方法1．对比法：双向晶闸管的学习与普通晶闸管对比，找出他们的异同；移相触发与过零触发比较，找出各自优缺点。
2．波形分析法：交流调压电路的工作原理结合波形来分析，更容易理解。
3．讨论分析法：读者要学习与他人讨论分析问题，并了解其他读者的学习方法和学习收获，提高学习效率。
四、典型题解析例3－1 在交流调压电路或交流开关中，使用双向晶闸管有什么好处？解：双向晶闸管不论是从结构上，还是从特性上，都可以把它看作是一对反并联晶闸管集成元件。
它只有一个门极，可用交流或直流脉冲触发，使之能正、反向导通。
在交流调压电路或交流开关中使用双向晶闸管可以简化电路、减小装置体积和质量、节省投资、方便维护。
例3－2 双向晶闸管额定电流的定义和普通晶闸管额定电流的定义有何不同？额定电流为100A的两只普通晶闸管反并联可以用额定电流为多少的双向晶闸管代替？解：双向晶闸管的额定电流用有效值表示，而普通晶闸管的额定电流是用平均值表示的。
额定电流100A的普通晶闸管，其通过电流的峰值为100A×π=314A，则双向晶闸管的额定电流为314/2=222A。
例3－3 一台220V/10kW的电炉，采用单相交流调压电路，现使其工作在功率为5kW 的电路中，试求电路的控制角α、工作电流以及电源侧功率因数。
解：电炉是电阻性负载。
220V、10kW的电炉其电流有效值应为A I5.4522010000==要求输出功率减半，即2I值减小1/2，故工作电流应为A I1.3225.45==输出功率减半，即2U值减小1/2，则α=90°功率因数cosφ=00.707例3－4 图3－1单相交流调压电路，U2＝220V，L=5.516mH，R＝1Ω，试求：1）制角α的移相范围。
2）负载电流最大有效值。
3）最大输出功率和功率因数。
图3－1例3－4图解：1）单相交流调压电感性负载时，控制角α的移相范围是πϕ~︒=⨯⨯==601516.5502arctan arctan πωϕR L所以控制角α的移相范围是60°~π。
2）因α=ϕ时，电流为连续状态，此时负载电流最大。
A V Z U I 110)732.1122022=+==（3）最大功率 kW 1.12)60cos 110220(cos cos 22=︒⨯⨯===W I U I U P αϕ5.060cos cos cos =︒==αϕ例3-5 采用双向晶闸管组成的单相调功电路采用过零触发，U 2＝220V ，负载电阻R ＝1Ω，在控制的设定周期Tc 内，使晶闸管导通0.3s ，断开0.2s 。
试计算：1）输出电压的有效值。
2）负载上所得平均功率与假定晶闸管一直导通时输出得功率。
3）选择双向晶闸管得型号。
解：负载在全导通时，送出的功率为kW 4.481220222===R U P负载在导通0.3s 断开0.2s 过零触发下，负载上的电压有效值V T U U 1702.03.03.0220T on 2=+== 负载上的功率kW 292.03.03.04.48=+⨯=P五、自我检测题1．填空题 1）型号为KS100-8的元件表示 晶闸管、它的额定电压为 伏、额定有效电流为安。
2）双向晶闸管的触发方式有：I+ 触发：第一阳极T1接电压，第二阳极T2接电压；门极G接电压，T2接电压。
I- 触发：第一阳极T1接电压，第二阳极T2接电压；门极G接电压，T2接电压。
Ⅲ+触发：第一阳极T1接电压，第二阳极T2接电压,门极G接电压，T2接电压。
Ⅲ-触发：第一阳极T1接电压，第二阳极T2接电压；门极G接电压，T2接电压。
3）在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是。
4）双向晶闸管的图形符号是，三个电极分别是，和。
5）交流零触发开关电路是利用在电源电压方式来控制晶闸管导通与关断的。
2．判断题1）双向晶闸管与普通晶闸管一样，额定电流也用通态电流平均值表示（）2）双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。
（）3）双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。
（）4）双向晶闸管的结构与普通晶闸管不一样，它是由五层半导体材料构成的。
（）3．问答题1）什么是晶闸管交流开关？2）交流调压电路中，晶闸管常用哪些方式控制？3）单相交流调压电路中，对于电阻-电感负载，为什么晶闸管的触发脉冲要用宽脉冲或脉冲列？4）三相交流调压电路有哪些接线方式，各有什么特点？5）双向晶闸管有哪几种触发方式？用的最多的有哪两种？6）在交流调压电路中，采用相位控制和通断控制各有何优缺点？为什么通断控制适用于大惯性负载？7）单相交流调压电路，负载阻抗角为30°，问控制角α的有效移相范围有多大？4．计算题1）在图3-2示交流调压电路中，已知U2＝220V负载电阻R L＝10Ω，当触发角α＝90°时，计算R L吸收的交流电功率是多少？并画出R L上的电压波形图。
导通区用阴影线表示。
图3-22）一台工业炉原由额定电压为单相交流220∨供电，额定功率为10千瓦。
现改用双向晶闸管组成的单相交流调压电源供电，如果正常工作时负载只需要5千瓦。
试问双向晶闸管的触发角α应为多少度？试求此时的电流有效值，以及电源侧的功率因数值。
5．分析题1）图3-3为采用双向晶闸管的单相电源漏电检测原理图，试分析其工作原理。
图3-32）图3-4为一单相交流调压电路，试分析当开关Q 置于位置1、2、3时，电路的工作情况并画出开关置于不同位置时，负载上得到的电压波形。
图3-44）已知自耦变压器基本绕组为1-0，调整绕组1-3与1-2之间的匝数是1-0的10％。
试分析图3-5示两组反并联晶闸管组成的电路，是如何实现在输入电压波动时，使输出电压∪0保持稳定？图3-5六、自我检测题答案1．填空题1）双向晶闸管、800V 、 100A 。
2）I+ 触发：正，负；G 正，负。
I- 触发：正，负；负，正。
Ⅲ+触发： 负，正；正，负。
Ⅲ-触发：负，正；负，正。
3）π→0， πϕ→，4）第一阳极T1，第二阳极T2，门极G5）过零触发2．判断题1）×2）×3）√4）√3．问答题1）如果交流调压电路中的晶闸管在交流电压自然过零时关断或导通，则称之为晶闸管交流开关。
2）交流调压电路中的晶闸管常用两种方式控制：（1）相位控制。
在电源电压的每一周期，在选定的时刻将负载与电源接通，改变选定时刻即可达到调压的目的。
（2）通断控制。
将晶闸管作为开关，使负载与电源接若干周波，然后再断开一定的周波，通过改变通断的时间比达到调压的目的。
3）见教材。
4）见教材表格。
5）I+ 触发： T1接正电压， T2接负；门极G接正，T2接负。
I- 触发： T1接正，T2接负；门极G为负，T2 接正。
Ⅲ+ 触发T1接负，T2接正，门极G接正，T2接负。
Ⅲ- 触发T1接负， T2接正；门极G接负，T2接正。
6）通断控制采用了“零”触发的控制方式，几乎不产生谐波污染，但由于在导通周期内电动机承受的电压额定电压，而在间歇周期内电动机承受的电压为零，故加在电动机上的电压变化剧烈，致使转矩较大，特别是在低速时，影响尤为严重。
脉动相位控制输出电压较为精确，调速精度较高、快速性好，低速时转速脉动较小。
但由于相位控制的导通波形只是工频正弦波一周期的一部分，会产生成分复杂的谐波，对电网造成谐波污染。
7）30°~180°4．计算题1）2.4KW2）1、π/2； 32.1A； 0.7075．分析题1）三相插座漏电，双向晶闸管以I+或III-的方式触发导通，继电器线圈得电，J1,4常开触头闭合，常闭触头断开，切断插座电源；同时J1,2常开触头闭合，常闭触头断开，晶闸管门极接通电源；双向晶闸管导通使指示灯亮，提示插座漏电。
正常工作时，双向晶闸管门极无触发信号，不导通，继电器线圈不得电，三相插座带电，指示灯不亮，提示正常工作。
2）Q置于位置1：双向晶闸管得不到触发信号，不能导通，负载上无电压Q置于位置2：正半周，双向晶闸管Ⅰ+触发方式导通。
负半周，由于二极管VD反偏，双向晶闸管得不到触发信号，不能导通，负载上得到半波整流电压。
Q置于位置3：正半周，双向晶闸管Ⅰ+触发方式导通。
