单片机8279键盘显示实验
实验五 键盘显示接口芯片8279的应用-1 8279功能介绍
1．8279功能介绍图3.1 8279 引脚图 8279是可编程的键盘、显示接口芯片。
它既具有按键处理功能，又具有自动显示功能，在单片机系统中应用很广泛。
8279内部有键盘FIFO （先进先出堆栈）/传感器，双重功能的8*8=64BRAM，键盘控制部分可控制8*8=64个按键或8*8阵列方式的传感器。
该芯片能自动消抖并具有双键锁定保护功能。
显示RAM容量为16*8，即显示器最大配置可达16位LED 数码显示。
（1）数据线DB0→DB7是双向三态数据总线，在接口电路中与系统数据总线相连，用以传送CPU 和8279之间的数据和命令。
（2）地址线/CS=0选中8279，当A0=1时，为命令字及状态字地址；当A0=0时，为片内数据地址，故8279芯片占用2个端口地址。
（3）控制线CLK：8279的时钟输入线。
IRQ：中断请求输出线，高电平有效。
/RD、/WR：读、写输入控制线。
SL0---SL3：扫描输出线，用来作为扫描键盘和显示的代码输出或直接输出线。
RL0---RL7：回复输入线，它们是键盘或传感器矩阵的信号输入线。
SHIFT：来自外部键盘或传感器矩阵的输入信号，它是8279键盘数据的次高位即D6位的状态，该位状态控制键盘上/下档功能。
在传感器方式和选通方式中，该引脚无用。
CNTL/S：控制/选通输入线，高电平有效。
键盘方式时，键盘数据最高位（D7）的信号输入到该引脚，以扩充键功能；选通方式时，当该引脚信号上升沿到时，把RL0---RL7的数据存入FIFO RAM 中。
OUTA0---OUTA3：通常作为显示信号的高4位输出线。
OUTB0---OUTB3：通常作为显示信号的低4位输出线。
/BD：显示熄灭输出线，低电平有效。
当/BD=0时将显示全熄灭。
2． 8279的工作方式8279有三种工作方式：键盘方式、显示方式和传感器方式。
（1） 键盘工作方式8279在键盘工作方式时，可设置为双键互锁方式和N 键循回方式。

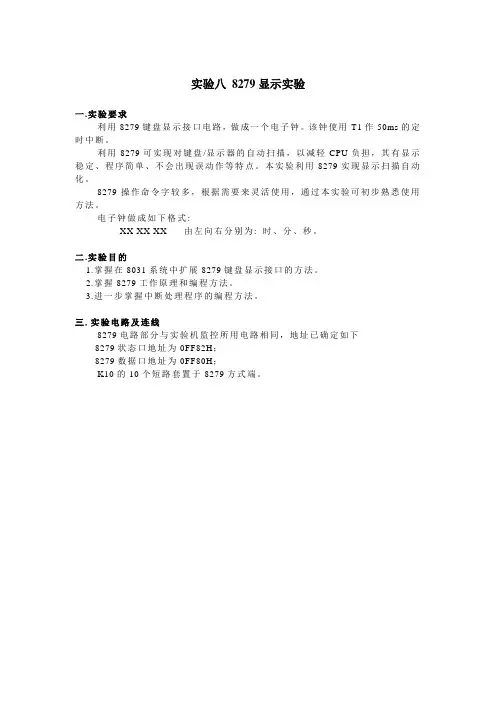

实验八8279显示实验
实验八8279显示实验
一.实验要求
利用8279键盘显示接口电路，做成一个电子钟。
该钟使用T1作50ms的定时中断。
利用8279可实现对键盘/显示器的自动扫描，以减轻CPU负担，其有显示稳定、程序简单、不会出现误动作等特点。
本实验利用8279实现显示扫描自动化。
8279操作命令字较多，根据需要来灵活使用，通过本实验可初步熟悉使用方法。
电子钟做成如下格式:
XX XX XX 由左向右分别为: 时、分、秒。
二.实验目的
1.掌握在8031系统中扩展8279键盘显示接口的方法。
2.掌握8279工作原理和编程方法。
3.进一步掌握中断处理程序的编程方法。
三.实验电路及连线
8279电路部分与实验机监控所用电路相同，地址已确定如下
8279状态口地址为0FF82H；
8279数据口地址为0FF80H；
K10的10个短路套置于8279方式端。
四.实验说明
8279通用接口芯片，根据应用需要可以在多种模式下工作，详见有关手册。
五.实验框图
程序框图：
P79T1.ASM主程序框图
INIT8279子程序框图INIT_T1中断子程序框图
DISLED子程序框图DISPLAY子程序框图。
单片机8279键盘显示实验
6.4 可编程键盘/显示器接口——Intel 8279Intel 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。
键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。
显示输出时，它有一个16×8位显示RAM，其内容通过自动扫描，可由8位或16位LED数码管显示。
1．8279的内部结构和工作原理8279的内部结构框图如图6.28所示。
下面分别介绍电路各部分的工作原理。
1) I/O控制及数据缓冲器数据缓冲器是双向缓冲器，连接内外总线，用于传送CPU和8279之间的命令或数据，对应的引脚为数据总线D0～D7。
I/O控制线是CPU对8279进行控制的引线，对应的引脚为数据选择线A0、片选线、读/写信号线和。
2) 控制与定时寄存器及定时控制控制与定时寄存器用来寄存键盘及显示工作方式控制字，同时还用来寄存其它操作方式控制字。
这些寄存器接收并锁存各种命令，再通过译码电路产生相应的信号，从而完成相应的控制功能。
与其对应的引脚为时钟输入端CLK及复位端RESET。
定时控制电路由N个基本计数器组成，其中，第一个计数器是一个可编程的N级计数器，N为2～31之间的数。
定时控制经软件编程，将外部时钟CLK分频，得到内部所需的100 kHz 时钟，为键盘提供适当的扫描频率和显示扫描时间。
与其相关的引脚是显示熄灭控制端。
3) 扫描计数器扫描计数器由键盘和显示器共用，为它们提供扫描信号。
扫描计数器有两种工作方式：编码方式和译码方式。
按编码方式工作时，计数器作二进制计数，4位计数状态从扫描线SL0～SL3输出，经外部译码器译码后，为键盘和显示器提供扫描信号。
按译码方式工作时，扫描计数器的最低两位被译码后，从SL0～SL3输出，提供了4选1的扫描译码。
与其相关的引脚是扫描线SL0～SL3。
4) 回复缓冲器、键盘去抖及控制在键盘工作方式下，回复线作为行列式键盘的列输入线，相应的列输入信号称为回复信号，由回复缓冲器缓冲并锁存。
8279键盘扫描输入实验
实验二 8279键盘扫描输入实验一、实验目的1.熟悉INTEL8279键盘、显示器接口与8031的连接方法；2.掌握8279键盘扫描输入程序的编写；二、实验要求编写一个键盘扫描输入程序，把读取到的键值依次存放在8031片内RAM的30H-43H 单元中，超过20个键值时，多余的健值存放在44单元中。
三、芯片应用特性8279是专用键盘、显示控制芯片，能对显示器自动扫描；能识别键盘上按下的键号，可充分提高CPU工作效率，8279与8031的接口方便，由它构成的标准键盘、显示接口在工业控制中得到广泛的应用。
1.关于INTEL 8279无编码器键盘常常采用软件方法，逐行逐列地检查键盘状态，当发现按下的键后，用计算或查表等方法来找到该键的键编码。
而INTEL 8279公司的键盘、显示接口芯片是一种扫描式键盘编码器芯片8279是一种通用可编程键盘显示接口芯片，它能完成键盘输入和显示控制两种功能。
键盘部分提供一种扫描方式，可与64个按键的矩阵键盘连接，能对键盘不断扫描，自动消抖，自动识别按下的键并给出编码，能对双键或n 键同时按下实行保护。
显示部分分为发光二极管、荧光管及其它显示器提供了按扫描方式工作的显示接口，它为显示器提供多路复用信号，可显示多达16个字符或数字。
2. 实验板8279键盘、显示电路介绍：8279采用外部译码操作方式，74LS138输出8位显示器的位控制信号和键盘的行扫描信号。
8279的8位输出线A0-A3和B0-B3与数码管的8个段相对应，经74LS240缓冲后，去驱动各数码管的8个段。
74LS138输出的8根线由74LS240反相后，再经大电流驱动器ULN2003A驱动，成为各数码管的位选择信号，当位选信号有效时（呈0电平），相应数码管被选通，而显示内容则取决于它的各个显示段的电平。
四、实验步骤1.线路连接及注意事项1）线路连接8279键盘键值可采用查询方式读取，也可以采用中断方式读取。
8279键盘显示实验
8279键盘显示实验一、实验目的与要求了解8279的内部结构、工作原理；了解8279与8088的接口逻辑；掌握对8279的编程方法，掌握使用8279扩展键盘、显示器的方法。
认真预习，做好实验前的准备工作，自行编写程序，填写实验报告二、实验设备STAR系列实验仪一套、PC机一台三、实验内容1、编写程序：利用8279实现对F4区的键盘扫描，将键号显示于8位数码管上2、按图连线，运行程序，观察实验结果，能熟练运用8279扩展显示器和键盘。
四、实验原理图五、实验步骤1、连线说明：2、运行程序，观察实验结果（任意按下F4区4X4键盘几个键，它上面的8个LED显示器会将按键的编码从左至右依次显示出来），可依此验证对8279芯片操作的正确性。
六、演示程序.MODEL TINYCMD_8279 EQU 0BF01H ;8279命令字、状态字地址DATA_8279 EQU 0BF00H ;8279读写数据口的地址.STACK 100.DATAKEYCOUNT DB ?LED_TAB DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8HDB 080H,90H,88H,83H,0C6H,0A1H,86H,8EH.CODESTART: MOV AX,@DATAMOV DS,AXNOPCALL INIT8279 ;初始化子程序MOV KEYCOUNT,0START1: CALL SCAN_KEY ;键扫描JNC START1 ;没有按键XCHG AL,KEYCOUNTINC ALCMP AL,9JNZ START2MOV KEYCOUNT,0CALL INIT8279_1;8个数码块全有字符显示后,再按键,清除显示JMP START1START2: XCHG AL,KEYCOUNTCALL KEY_NUM ;键值转换为键号LEA BX,LED_TAB ;字型码表XLATCALL WRITE_DATAJMP START1START_EXIT: JMP $;8279初始化INIT8279 PROC NEARMOV DX,CMD_8279 ;CMD_8279为写命令地址、读状地址MOV AL,34H;可编程时钟设置,设置分频系数(20分频）OUT DX,ALMOV AL,0;8*8字符显示,左边输入,外部译码键扫描方式OUT DX,AL; MOV AL,0A0H; OUT DX,ALCALL INIT8279_1RETINIT8279 ENDPINIT8279_1 PROC NEARCALL CLEAR ;清显示MOV AL,90H ;从第一个数码管开始移位显示OUT DX,ALRETINIT8279_1 ENDPCLEAR PROC NEARMOV DX,CMD_8279MOV AL,0DEH ; 清除命令OUT DX,ALWAIT1: IN AL,DXTEST AL,80HJNZ WAIT1 ; 显示RAM清除完毕吗?RETCLEAR ENDPSCAN_KEY PROC NEARMOV DX,CMD_8279IN AL,DX ;读状态READ_FIFO: AND AL,7JZ NO_KEY ;是否有键按下READ: MOV AL,40HOUT DX,AL ;读FIFO RAMMOV DX,DATA_8279IN AL,DXSTC ;有键SCAN_KEY1: RETNO_KEY: CLC ;无键按下，清CYJMP SCAN_KEY1SCAN_KEY ENDPKEY_NUM PROC NEARAND AL,3FHRETKEY_NUM ENDPWRITE_DATA PROC NEARMOV DX,DATA_8279OUT DX,ALRETWRITE_DATA ENDPEND START七、实验扩展及思考重新编写软件实验二，自己编写键扫描、显示程序。

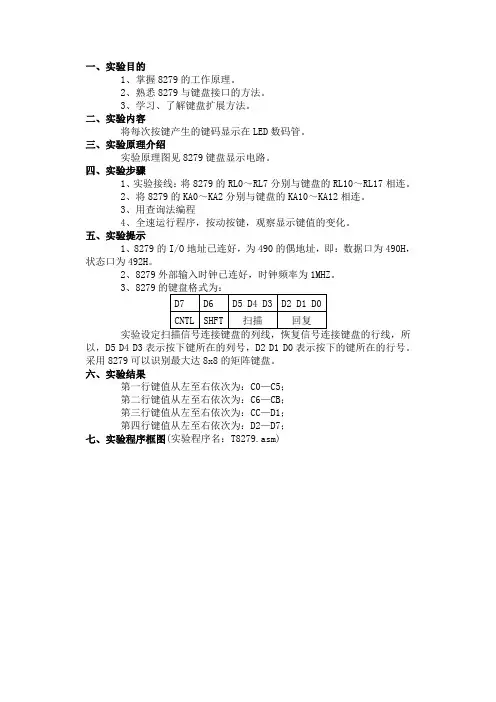

8279键盘
一、实验目的1、掌握8279的工作原理。
2、熟悉8279与键盘接口的方法。
3、学习、了解键盘扩展方法。
二、实验内容将每次按键产生的键码显示在LED数码管。
三、实验原理介绍实验原理图见8279键盘显示电路。
四、实验步骤1、实验接线：将8279的RL0～RL7分别与键盘的RL10～RL17相连。
2、将8279的KA0～KA2分别与键盘的KA10～KA12相连。
3、用查询法编程4、全速运行程序，按动按键，观察显示键值的变化。
五、实验提示1、8279的I/O地址已连好，为490的偶地址，即：数据口为490H，状态口为492H。
2、8279外部输入时钟已连好，时钟频率为1MHZ。
3、8279所以，D5 D4 D3表示按下键所在的列号，D2 D1 D0表示按下的键所在的行号。
采用8279可以识别最大达8x8的矩阵键盘。
六、实验结果第一行键值从左至右依次为：C0—C5；第二行键值从左至右依次为：C6—CB；第三行键值从左至右依次为：CC—D1；第四行键值从左至右依次为：D2—D7；七、实验程序框图(实验程序名：T8279.asm)八、程序源代码清单con8279 equ 0492hdat8279 equ 0490hassume cs:codecode segment publicorg 100hstart: jmp start1segcod db3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,77h,7ch,39h,5eh,79h,71h start1: mov dx,con8279mov al,10hout dx,al ;编码扫描键盘，双键锁定mov al,2ah ;10分频得到100KHzout dx,alcall blackrkey: mov dx,con8279disla2: in ax,dx ;读入状态字and ax,07hjz disla2 ;没有按键则等待！mov dx,dat8279in ax,dx ;读入键值and ax,0ffhmov bx,axnop ;设断点观察键值call black ;总清显示RAMnopdisp:mov di,offset segcodmov ax,08h ;工作方式，16位，左入mov dx,con8279out dx,axmov ax,90hmov dx,con8279out dx,ax ;写显示RAM命令，地址自增 mov dx,dat8279push bxand bx,0f0hmov cl,4shr bx,cladd di,bxmov al,cs:[di]mov ah,0out dx,ax ;写RAM0nopnopmov di,offset segcodpop bxand bx,0fhadd di,bxmov al,cs:[di]mov ah,0out dx,ax ;写RAM1nopnoppush cxjmp rkeyblack: mov dx,con8279mov ax,0d1hout dx,ax ;显示RAM全部清零mov cx,80h ;循环次数clsb: nopnoploop clsbretcode endsend start。
实验三 8279
键盘/显示器接口实验
6、实验接线:
内容1） CS8279CS210—217， 8279控制口地址为212H，8279数据口地址为210H 编程并全速运行，观察数码管的变化。
内容2) CS8279CS210—217， 8279控制口地址为212H，8279数据口地址为210H 编程并全速运行，每按一键时，观察数码管的变化。
键盘/显示器接口实验
2）参考程序（内容1））
DL1: DL2: DL3: MOV BH,251 MOV AH,248 NOP NOP DEC AH CMP AH,0 JNZ DL3 DEC BH CMP BH,0 JNZ DL2 DEC BL CMP BL,0 JNZ DL1 POP BX POP AX RET CODE ENDS END START
2、实验目的
掌握8279接口芯片的工作原理;学习LED显示器的使 用方法;熟悉8279与显示器接口方法;熟悉8279与键盘接 口的方法;学习在8086/8688系统中扩展键盘显示接口的 方法及编程方法。
键盘/显示器接口实验
３、实验设备与仪器
AEDK8688ET教学实验机一台,
PC机一台，稳压电源一台。
7 4L S0 7
1 7 4L S0 7
3 7 4L S0 7
5 7 4L S0 7
9 7 4L S0 7
7 4L S0 7
7 4L S0 7
1 7 4L S0 7
3 7 4L S0 7
5 7 4L S0 7
9 7 4L S0 7
7 4L S0 7
7 4L S0 7
1 7 4L S0 7
3 7 4L S0 7
键盘/显示器接口实验
1、实验内容（1）3）必做）
单片机8279键盘显示
集美大学计算机工程学院实验报告课程名称单片机应用技术实验名称8279键盘显示实验实验类型设计型姓名学号日期地点成绩教师第1页共5页1. 实验目的与要求1）解8279芯片的结构、工作原理；了解8279与单片机的接口逻辑；掌握对8279 的编程方法，掌握了解8279扩展键盘、显示器的方法2）认真预习本节实验内容，尝试自行编写程序，填写实验报告。
2. 实验设备STAR系列实验仪、PC机、星研集成软件环境3. 实验内容1编写程序：使用8279实现对G5区的键盘扫描，将键盘显示与8为数码管上2按图连线，运行程序，观察实验结果，能熟练运用8279扩展显示器和键盘4. 实验硬件电路及接线4.1电路设计如下图4.2实验装置的连线说明G5 区 A0、CS-------------A3区 A0、CS5E5区：CS,A0-------------CS5,A0E5区: CLK---------------B2区2ME5区: B,C---------------G5区LED：B,CProtues连线图：5，程序流程图流程图：NY NY开始初始化8279，设置8279分频系数（20分频）8*8字符显示，左边输入，外部译码键扫描方式清显示，从第一个数码管开始移位显示。
有按键 安满8 次键 清显示 将键值转换为0..F 键号 将键值写入82796，程序源代码BUFFER DATA 30H ;键盘输入缓冲区首地址BUFFER1 DATA 40H ;8字节显示缓冲区在首地址CMD8279 XDATA 0BF01H ;8279命令/状态字地址DATA8279 XDATA 0BF00H ;8279读写数据口地址KEYCOUNT DATA 50HORG0000HLJMP MAINORG0100HMAIN:RUN8279: ACALL INIT ;8279初始化MOV KEYCOUNT,#0 ;按键个数计数STAR1: LCALL SCAN_KEY ;键扫描JNC STAR1 ;无按键则循环XCH A,KEYCOUNTINC ACJNE A,#9,STAR2 ;MOV KEYCOUNT,#0LCALL INIT8279_1SJMP STAR1STAR2: XCH A,KEYCOUNTLCALL KEY_NUMMOV DPTR,#LED_TABMOVC A,@A+DPTRLCALL WRITE_DATASJMP STAR1;8279初始化INIT: MOV A,#34H ;命令字：分频系数20分频MOV DPTR,#CMD8279MOVX @DPTR,AMOV A,#10HMOVX @DPTR,AINIT8279_1: LCALL CLEAR ;清显示MOV A,#90H ;从最后一个数码管开始显示移位MOVX @DPTR,ARET; 清显示CLEAR: MOV A,#0DEH ;清屏命令MOV DPTR,#CMD8279MOVX @DPTR,AWAIT11: MOVX A,@DPTRJB ACC.7,WAIT11 ;显示RAM清除完毕否?RET; 键盘扫描SCAN_KEY: MOV DPTR,#CMD8279 ;读状态字MOVX A, @DPTRREAD_FIFO: ANL A,#7JZ NO_KEY ;判定是否有键按下READ: MOV A,#40HMOVX @DPTR,A ;读FIFO RAM 命令字MOV DPTR,#DATA8279MOVX A,@DPTRSETB C ;有键按下SCAN_KEY1: RETNO_KEY: CLR C ;无键按下SJMP SCAN_KEY1;键盘数据判定KEY_NUM: ANL A,#3FHRET;写数据WRITE_DATA: MOV DPTR,#DATA8279MOVX @DPTR,ARETLED_TAB: DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H DB80H,90H,88H,83H,0C6H,0A1H,86H,8EH END。
单片机实验上机--实验二十一8279键盘显示实验
实验二十一8279键盘显示实验一、实验目的1.了解8279内部定时/计数器使用方法2.学习计数器各种工作方式的用法二、实验说明键盘和八段显示器可以直接使用单片机89C51的并行口，或者用74LS273和74LS244、并行接口芯片8255或多功能接口芯片8155与微型计算机接口。
用上述接口方法，对键盘和显示器的扫描是由软件实现的，不但程序比较复杂，更不利的是占用CPU很多时间。
若采用专用的可编程键盘/显示控制器8279与微型计算机接口，则由8279对键盘和显示器进行自动扫描，充分地提高CPU的工作效率。
Inetel8279芯片是一种通用的可编程键盘显示器接口器件，单个芯片就能完成键盘输入和八段显示器显示控制两种功能。
8279的内部结构如下图：DB0～DB7——数据总线，三态，双向CLK——时钟输入Ao——数据选择，输入RD、WR——读、写，输入，低电平有效IRQ——中断请求信号，输出，高电平有效SL0～SL3——扫描信号，输出RL0～RL7——回复信号，输入SHIFT——移位信号，输入，高电平有效CNTL/STB——控制/选通信号，输入，高电平有效OUTA3～OUTA0——A组显示信号，输出OUTB3～OUTB0——B组显示信号，输出BD——显示消隐信号，输出，低电平有效三、实验内容及步骤1、单片机最小应用系统1的 P0口接8279的DB0～DB7口，8279的Y0～Y7接动态扫描显示的SMG1～SMG6口， OUTB0～OUTA3口接动态扫描显示的段码口；单片机最小应用系统1的WR、RD、P2.0、P2.7、ALE、RESET、INT0分别接8279的WR、RD、A0、CS、CLK、RESET、IRQ。
2、安装好伟福仿真器，用串行数据通信线连接计算机与仿真器，把87C52型仿真头插到模块的单片机插座中，打开模块电源，插上仿真器电源插头。
3、启动计算机，打开伟福仿真软件，进入仿真环境。
选择仿真器型号、仿真头型号、CPU类型；选择通信端口，测试串行口。
8279A可编程键盘显示接口
8279A可编程键盘显示接口实验内容一、实验目的学习8279A与微机8088系统的接口方法，了解8279A用在译码扫描和编码扫描方式时的编程方法，以及8088CPU用查询方式和中断方式对8279A进行控制的编程方法。
二、实验原理如图所示，系统中8279A接口芯片及其相关电路完成键盘扫描和显示，本实验以查询方式获取键盘状态信息，读取键值。
键值转换成显示代码供显示。
根据原理图5－20，得到键值和键名的对照表5－5，显示值和显示代码对照表。
三、实验程序清单见随机光盘，文件名为H8279.ASM四、实验步骤运行实验程序在DVCC－8086JHN上显示"8279－1"在系统键盘上输入数字键，在系统显示器上显示相应数字，按EXEC键显示"8279 good"，按其它键不予理睬。
源程序：CODE SEGMENTASSUME CS:CODESTART: JMP KEYLEDCONTPORT EQU 00DFHDA TAPORT EQU 00DEHDA TA1 EQU 0500HDA TA2 EQU 0508HDA TA3 EQU 0510HDA TA4 EQU 0518HDA TA5 EQU 0580HKEYLED: CALL FORMATCLDMOV DI,DATA5MOV CX,08HXOR AX,AXREP STOSBMOV SI,DATA2CALL LEDDISP ;DISP 8279-1MOV BYTE PTR DS:[0601H],00HKEY0: MOV DX,CONTPORTIN AL,DXTEST AL,07HJZ KEY0MOV CX,0FFFHDELAY1: LOOP DELAY1MOV DX,CONTPORTMOV AL,40HOUT DX,ALMOV DX,DATAPORTIN AL,DXMOV DI,AX ;AND AL,0F0HJZ KEY1MOV AX,DI ;CMP AL,10HJNZ KEY0MOV SI,DATA3CALL LEDDISPKEYEND: JMP KEYENDKEY1: CALL CONVERSMOV SI,DATA5CALL LEDDISPDJMP KEY0CONVERS:MOV BH,0HMOV AX,DIAND AL,0FHMOV BL,ALMOV AL,CS:[BX+DATA4]MOV Bl,DS:[0601H]MOV BH,0HMOV BYTE PTR DS:[BX+DA TA5],ALINC BXMOV DS:[0601H],BXCMP BX,08HJZ SA VE0RETSA VE0: MOV BYTE PTR DS:[0601H],0H RETLEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LED1: CMP BYTE PTR DS:[0600H],07H JA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETLEDDISPD:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LEDD1: CMP BYTE PTR DS:[0600H],07H JA LEDD2MOV BL,DS:[0600H]MOV BH,0HMOV AL,DS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LEDD1LEDD2: RETFORMAT: MOV BX,0MOV WORD PTR DS:[BX+0500H],5050HADD BX,2MOV WORD PTR DS:[BX+0500H],0079HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],4006HADD BX,2MOV WORD PTR DS:[BX+0500H],4040HADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],3F5EHADD BX,2MOV WORD PTR DS:[BX+0500H],3F5CH ADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],063FHADD BX,2MOV WORD PTR DS:[BX+0500H],4F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],6D66H ADD BX,2MOV WORD PTR DS:[BX+0500H],077DH ADD BX,2MOV WORD PTR DS:[BX+0500H],6F7FHADD BX,2MOV WORD PTR DS:[BX+0500H],7C77HADD BX,2MOV WORD PTR DS:[BX+0500H],5E39HADD BX,2MOV WORD PTR DS:[BX+0500H],7179HRETCODE ENDSEND START。
接口实验 8279
姓名：学号：班级：
实验六8279键盘显示实验
一、实验目的
掌握8088微机系统中，扩展8279键盘显示接口的方法。
二、实验内容
用8279接口芯片来控制实验系统键盘显示，按下数字键，在数码管上应显示相应的数字，按MON键，显示8279—good，按其它功能键不响应。
三、实验接线图
四、实验程序框图
五、实验步骤
①连CS6→FF80H孔，JSL→JS，JRL→JR，JOUT→JLED，开关JK置外接（实验完后置系统）。
②建议联PC机进行调试，打开源文件8279·ASM（EP2：2A90H），然后编译、装载，点击运行命令，数码管上显示P，按数字键，数码管上显示相应数字，按MON键，数码管显示8279-good，按RST键，退出运行。
六、回答问题
1、实验连线图中，连线CS6→FF80H，JSL→JS，JRL→JR，JOUT→JLED，开关JK置外接的作用是什么？解释硬件电路图的原理。
2、8279端口地址分别为多少？程序中写入的内容为何值？试解释。
3、请详细注释整个实验程序。
并说明程序中定义的ZW、KH、TABK、TABC的意义在哪里。
4、在调试的过程中观察键入的键名是经过怎样的过程显示出来的。
调试过程中注意各个键的内码分别多少？请写出来，并与TABK的内容比较。
5、写出实验体会。
实验进行怎样的改进，或加怎样的步骤，更能提高实验的效果。
自动化论文 键盘显示控制器8279应用实验
本科学年实训论文题目键盘显示控制器8279应用实验院系专业名称自动化年级 2008 级学生姓名指导教师2011年07月18日键盘显示控制器8279应用实验摘要在对8279键盘/显示接口分析的基础上，设计实现8位LED七段数码管显示驱动和16键盘输入电路。
利用可编程8279可实现对键盘/显示的自动扫描，以减轻CUP负担，其工作稳定，不会出现误操作，且程序实现简单。
本系统采用8031 单片机与8279 芯片的显示接口组成对LED 数码管应用系统的显示驱动电路。
具有可靠性高、价格低、使用方便等特点,适合数据显示的计算机应用系统使用。
关键词：8279，键盘，LED显示，扫描，接口8279 KEYBOARD DISPLAY CONTROLLER BASED ON THE APPLICATIONABSTRASTIn 8279 keyboard / display interface based on the analysis, design and implementation 8-digit LED seven segment display driver, and keyboard input circuit 16. 8279 can be realized using programmable keyboard / display automatically scans, to reduce the burden of CUP, their job stability, not to misuse, and the procedure simple. The system uses the 8031 and 8279 chip components on the LED display interface applications, digital display drive circuit. High reliability, low price, easy to use features, the computer application for data display system.KEYWORDS: 8279 , keyboard , LED display , scan , interface目录摘要 (II)ABSTRAST ................................................................................................................ I II 第一章引言.. (1)1.1 实验目的 (1)1.2 实验内容 (1)1.2 实验步骤和要求 (1)第二章8279的介绍 (2)2.1 8279功能介绍 (2)2.1.1 数据线 (2)2.1.2 地址线 (2)2.1.3 控制线 (2)2.2 8279的工作方式 (3)2.2.1 键盘工作方式 (3)2.2.2 显示方式 (3)2.2.3 传感器方式 (3)2.3 8279的命令字及其格式 (4)2.3.1 键盘/显示命令 (4)2.3.2 时钟编程命令 (5)2.3.3 读FIFO/传感器RAM命令 (6)2.3.4 读显示RAM命令 (6)2.3.5 写显示RAM命令 (6)2.3.6 显示器禁止写入/熄灭命令 (6)2.3.7 清除（显示RAM和FIFO中的内容）命令 (7)2.3.8 结束中断/出错方式设置命令 (7)2.4 8279的状态字及其格式 (8)2.5 8279数据输入/输出格式 (8)2.5.1 键盘扫描方式数据输入格式 (8)2.5.2 传感器方式及选通方式数据输入格式 (9)2.6 8279译码和编码方式 (9)第三章硬件电路及描述 (11)3.1 74LS138译码器 (11)3.1.1 74LS138集成译码器逻辑图及工作原理 (11)3.1.2 74LS138译码器引脚图和逻辑符号 (12)3.1.3 74LS138译码器的真值表 (13)3.2 74LS244 (14)3.2.1 74LS244引脚图 (14)3.2.2 74LS244的工作极限值 (14)3.2.3 功能表 (14)3.3 4*4矩阵键盘 (14)3.3.1 矩阵键盘的电路 (14)3.3.2 矩阵键盘的工作原理 (15)3.4 数码管动态扫描显示电路 (16)第四章软件设计流程及描述 (17)4.1软件设计流程 (17)4.2 keil软件的介绍和应用 (19)4.2.1 系统概述 (19)4.2.2 Keil C51单片机软件开发系统的整体结构 (19)4.2.3 Keil的优点 (20)第五章总结 (21)参考文献 (22)附录一源程序代码 (23)附录二实验中的软件和硬件记录 (26)第一章引言1.1 实验目的1、掌握8031系统中，扩展8279键盘显示接口的方法。
键盘显示实验
一、实验目的1、掌握8279键盘显示电路的基本功能及编程方法。
2、掌握一般键盘和显示电路的工作原理。
3、进一步掌握定时器的使用和中断处理程序的编程方法。
二、实验内容1、I/O编程本实验的实验电路如图。
它做在一块扩展电路板上，用一根20芯扁平电缆线将实验板扩展插头与实验台上的扩展插头J7相连，为扩展电路连接电源及外部总线。
扩展电路板上的数码管、键盘阵列既能由8279控制，也可以由外部电路控制，其实现靠的是若干组短路子组成的控制选择开关K1,K2,K3,K4,KB0,KB1,KB2。
当K1,K3,K4连接在8279一端时，数码管由8279控制，连接在LS273一端时由外部总线通过LS273直接控制。
当K2,KB1,KB2,KB3连接在8279一端时，键盘阵列由8279控制，连接在8255一端时由外接芯片8255控制。
因为本实验为8279控制实验，所以除了连接J1和J7外，还需要将选择开关K1,K2,K3,K4,KB0,KB1,KB2连接在8279一端，以使数码管、键盘阵列由8279芯片控制。
3、编程2：中断编程利用实验台上提供的定时器8253和扩展板上提供的8279以及键盘和数码显示电路，设计一个电子钟。
由8253中断定时，小键盘控制电子钟的启停及初始值的预置。
电子钟显示格式如下：XX．XX．XX. 由左向右分别为时、分、秒。
要求具有如下功能：①、C键：清除，显示全零。
②、G键：启动，电子钟计时。
③、D键：停止，电子钟停止计时。
④、P键：设置时、分、秒值。
输入时依次为时、分、秒，同时应有判断输入错误的能力，若输入有错，则显示：E－－－－－。
此时敲P键可重新输入预置值。
⑤、E键：程序退出。
四、编程2 接线方法1．用一根20芯扁平电缆将实验扩展板与实验台上扩展插头J7相连。
2．实验台上8253 CLK0 接1MHZ，GATE0 和GATE1接＋5V，OUT0 接CLK1，OUT1 接IRQ，CS接280H～287H。
实验十二 8279键盘显示实验
实验十二 8279键盘显示实验（电子秒表）一.实验要求利用实验机上提供的8279键盘电路，数码显示电路，设计一个电子钟，用小键盘控制电子钟的启停及初始值的预值。
电子钟做成如下格式:XX XX XX XX 由左向右分别为: 时、分、秒、百分之一秒1.C键:清除，显示00.00.00.002.A键:启动，电子钟计时3.D键:停止，电子钟停止计时4.B键:设置初值:由左向右依次输入预置的时、分、秒、百分之一秒值，同时应具有判断输入错误的能力，若输入有错，则显示:00.00.00.00按B键即可重新输入预置值:5.E键:程序退出。
二.实验目的1.进一步掌握8279键盘显示电路的编程方法。
2.进一步掌握定时器的使用和编程方法。
3.进一步掌握中断处理程序的编程方法。
三.实验电路及连线CS8279接8700H。
模块中的十个短路套都套在8279侧。
四.实验说明8279通用接口芯片，根据应用需要可以在多种模式下工作，详见有关手册。
五.实验程序框图主程序框图SET_T子程序框图 GETWORD子程序框图六.实验程序见:Z8279 EQU 08701H ;8279 状态/命令口地址D8279 EQU 08700H ;8279 数据口地址LEDMOD EQU 00H ;左边输入八位字符显示;外部译码键扫描方式,双键互锁LEDFEQ EQU 2FH ;扫描速率LEDCLS EQU 0C1H ;清除显示 RAMLEDWR0 EQU 80H ;设定的将要写入的显示RAM地址READKB EQU 40H ;读 FIFO RAM 地址 0 的命令字ORG 0000HAJMP STARTORG 001BH ;INT T1 入口地址AJMP INT_T1ORG 0040HSTART:MOV SP,#60HLCALL INIT8279 ;初始化8279MOV R3,#0H ;时MOV R2,#0H ;分MOV R1,#0H ;秒MOV R0,#0H ;10毫秒MOV R6,#0FFH ;标志MOV TMOD,#10HMOV TL1,#00H ;10毫秒的时间常数MOV TH1,#0DCHLCALL DIS_mSSETB ET1SETB EA ;允许中断WAIT:LCALL GETKEY ;读键盘CJNE A,#0FFH,CONT ;判断是否有键输入MOV A,BCJNE A,#3CH,KEY_G ;输入键是'C',转CLEAR_TLCALL CLEAR_TKEY_G: CJNE A,#3AH,KEY_D ;输入键是'G',转START_T LCALL START_TKEY_D: CJNE A,#3DH,KEY_P ;输入键是'D',转STOP_T LCALL STOP_TKEY_P: CJNE A,#3BH,KEY_E ;输入键是'P',转SET_T LCALL SET_TKEY_E: CJNE A,#3EH,CONT ;输入键是'E',转MONITOR AJMP MONITORCONT: CJNE R6,#0FFH,WAIT ;若无秒标志则循环LCALL DISPLAY ;显示时间MOV R6,#0 ;清标志SJMP WAIT ;循环MONITOR:NOPSJMP $ ;等待回到监控CLEAR_T: ;时间清零子程序CLR TR1 ;关计数器MOV R3,#0H ;小时清零MOV R2,#0H ;分钟清零MOV R1,#0H ;秒清零MOV R0,#0H ;10毫秒清零MOV R6,#0FFH ;置秒标志LCALL DIS_mS ;显示毫秒RETSTART_T: ;电子钟计时子程序SETB TR1RETSTOP_T: ;电子钟停止计时子程序CLR TR1RETSET_T: ;设置初值子程序CLR TR1 ;关计数器MOV R4,#7LCALL GETWORD ;读小时数CJNE A,#0FFH,INVALID ;判断输入合法性MOV A,BADD A,#232JC INVALID ;判断输入小时值 < 24 MOV A,BMOV B,#10DIV ABSWAP AADD A,BMOV R3,A ;保存输入的值MOV R4,#5LCALL GETWORD ;读分钟数CJNE A,#0FFH,INVALID ;判断输入合法性MOV A,BADD A,#196JC INVALID ;判断输入分钟数 < 60 MOV A,BMOV B,#10DIV ABSWAP AADD A,BMOV R2,A ;保存输入的值MOV R4,#3LCALL GETWORD ;读分钟数CJNE A,#0FFH,INVALID ;判断输入合法性MOV A,BADD A,#196JC INVALID ;判断输入分钟值 < 60 MOV A,BMOV B,#10DIV ABSWAP AADD A,BMOV R1,A ;保存输入的值MOV R4,#1LCALL GETWORD ;读10毫秒数CJNE A,#0FFH,INVALID ;判断输入合法性MOV A,BMOV B,#10DIV ABSWAP AADD A,BMOV R0,A ;保存输入的值AJMP SET_TOKINVALID:LCALL CLEAR_T ;时间清零SET_TOK:LCALL DIS_mS ;显示10毫秒LCALL DISPLAY ;显示时间RETGETWORD: ;读数子程序WKEY1: LCALL GETKEY ;读键盘CJNE A,#0FFH,WKEY1 ;无键输入,则再读MOV A,BADD A,#0C6HJC ERROR1 ;判断输入是否大于9MOV A,BSUBB A,#30HJC ERROR1 ;判断输入是否小于0MOV R5,ALCALL DISLED ;显示输入的字符MOV B,#10MUL ABPUSH ACC ;保存输入的值WKEY2: LCALL GETKEY ;读键盘CJNE A,#0FFH,WKEY2 ;无键输入则再读MOV A,BADD A,#0C6H ;判断输入是否大于9JC ERROR2MOV A,BSUBB A,#30H ;判断输入是否小于0JC ERROR2DEC R4MOV R5,ALCALL DISLED ;显示输入的字符MOV B,APOP ACCADD A,BMOV B,A ;把得到的值存在BMOV A,#0FFH ;置合法输入标志AJMP KEYOKERROR2: POP ACCERROR1: MOV A,#0 ;置非法输入标志KEYOK: RETINIT8279: ;8279初始化子程序PUSH DPH ;保存现场PUSH DPLPUSH ACCLCALL DELAY ;延时MOV DPTR ,#Z8279MOV A,#LEDMOD ;置8279工作方式MOVX @DPTR,AMOV A,#LEDFEQ ;置键盘扫描速率MOVX @DPTR,AMOV A,#LEDCLS ;清除 LED 显示MOVX @DPTR,APOP ACC ;恢复现场POP DPLPOP DPHRET;读取键盘子程序;输入: 无 ; 输出: B: 读到的键码 A: 按键的标志GETKEY: PUSH DPH ;保存现场PUSH DPLPUSH PSWMOV DPTR,#Z8279MOVX A,@DPTR ;读8279状态ANL A,#07H ;屏蔽D7-D3JNZ GETVAL ;判断是否有键输入MOV A,#0H ;置标志(无键输入)SJMP NKBHITGETVAL: MOV A,#READKB ;读 FIFO RAM 命令MOVX @DPTR,AMOV DPTR,#D8279MOVX A,@DPTR ;读键ANL A,#3FH ;屏蔽 SHIFT 和 CTRL 键MOV DPTR,#KEYCODE ;键码表起始地址MOVC A,@A+DPTR ;查表MOV B,A ;置返回键值MOV A,#0FFH ;置标志(有键输入)NKBHIT: POP PSW ;恢复现场POP DPLPOP DPHRET;显示字符子程序;输入: R4,位置 R5,值DISLED: PUSH DPH ;保存现场PUSH DPLPUSH ACCMOV A,#LEDWR0 ;置显示起始地址ADD A,R4 ;加位置偏移量MOV DPTR,#Z8279MOVX @DPTR,A ;设定显示位置MOV DPTR,#LEDSEG ;置显示常数表起始位置MOV A,R5MOVC A,@A+DPTR ;查表MOV DPTR,#D8279MOVX @DPTR,A ;显示数据POP ACC ;恢复现场POP DPLPOP DPHRETDELAY: ;延时子程序PUSH 0 ;保存现场PUSH 1MOV 0,#0HDELAY1: MOV 1,#0HDJNZ 1,$DJNZ 0,DELAY1POP 1 ;恢复现场POP 0RETDIS_mS:MOV A,R0ANL A,#0FHMOV R5,AMOV R4,#0LCALL DISLED ;显示10毫秒低位MOV A,R0SWAP A ;高低半字节交换ANL A,#0FHMOV R5,AMOV R4,#1LCALL DISLED ;显示10毫秒高位RETINT_T1: ;INT_T1中断服务子程序PUSH DPH ;保护现场PUSH DPLPUSH ACCPUSH PSWCLR TR1MOV TL1,#00H ;10毫秒定时常数MOV TH1,#0DCHSETB TR1MOV A,R0ADD A,#1 ;10毫秒数加 1DA AMOV R0,ALCALL DIS_mS ;显示10毫秒CJNE R0,#0,EXIT ;判断10毫秒=0 MOV R6,#0FFH ;置秒标志CJNE R1,#59H,SECOND ;判断秒=59 MOV R1,#99HCJNE R2,#59H,MINUTE ;判断分=59 MOV R2,#99HCJNE R3,#23H,HOUR ;判断时=23 MOV R3,#99HHOUR:MOV A,R3ADD A,#1 ;时加1DA AMOV R3,AMINUTE:MOV A,R2ADD A,#1 ;分加1DA AMOV R2,ASECOND:MOV A,R1ADD A,#1 ;秒加1DA AMOV R1,AEXIT:POP PSW ;恢复现场POP ACCPOP DPLPOP DPHRETI ;中断返回DISPLAY:MOV A,R3ANL A,#0FHADD A,#10HMOV R5,AMOV R4,#6LCALL DISLED ;显示小时低位MOV A,R3SWAP AANL A,#0FHMOV R5,AMOV R4,#7LCALL DISLED ;显示小时高位MOV A,R2ANL A,#0FHADD A,#10HMOV R5,AMOV R4,#4LCALL DISLED ;显示分钟低位MOV A,R2SWAP AANL A,#0FHMOV R5,AMOV R4,#5LCALL DISLED ;显示分钟高位MOV A,R1ANL A,#0FHADD A,#10HMOV R5,AMOV R4,#2LCALL DISLED ;显示秒低位MOV A,R1SWAP AANL A,#0FHMOV R5,AMOV R4,#3LCALL DISLED ;显示秒高位RET;LED显示常数表LEDSEG: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;'0,1,2,3,4,5,6,7'DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H ;'8,9,A,B,C,D,E,F'DB 0BFH,86H,0DBH,0CFH,0E6H,0EDH,0FDH,087H ;'0.,1.,2.,3.,4.,5.,6.,7.' DB 0FFH,0EFH,0F7H,0FCH,0B9H,0DEH,0F9H,0F1H ;'8.,9.,A.,B.,C.,D.,E.,F.' DB 6DH,02H,08H,00H,59H,0FH,76H ;'U,-,_, ,I,O,P, ';键盘键码表KEYCODE:DB 30H,31H,32H,33H,34H,35H,36H,37H ;'1,2,Q,W,A,S,+,Z'DB 38H,39H,3AH,3BH,3CH,3DH,3EH,3FH ;'3,4,E,R,D,F,X,C'ENDF。
实验5键盘显示控制器8279应用实验
实验五键盘显示控制器8279应用实验一、实验目的1、掌握51系统中，扩展8279键盘显示接口的方法。
2、掌握8279工作原理和编程方法。
二、预备知识8279A是一种通用的可编程键盘/显示器接口器件，可对64个开关矩阵组成的键盘进行自动扫描，接收键盘上的输入信息，存入内部的FIFO寄存器，并在有键输入时，CPU请求中断。
8279A内部还有一个16×8的显示缓冲器，能对8位或16位LED自动扫描，使显示缓冲器的内容在LED上显示出来。
1、引脚功能DB0～DB7：双向数据总线，以便和CPU之间传递命令、数据和状态。
CLK ：时钟输入线，以产生内部时钟。
RESET ：复位线，高电平有效。
复位后，8279A置为16位显示左边输入，编码扫描键盘，时钟系数为31。
/CS ：片选，低电平有效。
A0 ：地址输入线，用以区分数据线传送的是数据还是命令。
A0=0传送的是数据；A0=1传送的是命令。
/RD ：读信号线，低有效，内部缓冲器信息送DB0～DB7。
/WR ：写信号线，低有效。
收数据总线上的信息写入内部缓冲区。
IRQ ：中断请求输出线，高有效。
当FIFO RAM中有键输入数据时，IRQ升为高电平，向CPU请求中断。
CPU读出FIFO RAM时，IRQ变为低电平，若RAM 中数据还有，IRQ 又返回高电平，直至RAM中为空，IRQ才保持低电平。
SL0～SL3 ：输出扫描线，用以对键盘/传感器矩阵和显示器进行扫描。
RL0～RL7 ：键盘/传感器矩阵的行(列)数据输入线。
其内部有拉高电阻，使之保持高电平。
SHIFT ：换档输入线，内部有拉高电阻，使之保持高电平。
CNTL/STB：控制/选通输入线，内部有拉高电阻，使之保持高电平。
OUTA0～OUTA3：四位输出口。
OUTB0～ OUTB3：四位输出口。
这两个口是16 ×4 显示器更新寄存器的输出端，输出的数据和SL0～SL3上信号同步，用于多位显示器显示。
实验四 8279键盘显示
实验四8279键盘/显示一．实验原理8279为可编程器件，可通过送入不同的命令，使8279执行不同的不同的功能。
其中8279状态口地址为0FF82H，8279数据口地址0FF80H，可以通过给8279状态口送入命令字使其执行不同的指令，在通过数据口送入要显示的数据，使8279控制的8个数码管显示送入的数据。
二．硬件连接电路图*由于实验箱内的电路图已经连接好了，所以在实验箱表面上不需要连接电路，只需确保跳冒接通了8279而不是8255即可。
在实习期间使用的LCA51ET软件内部的实验帮助中找到了8279的内部连接图，在分析完下图后，认为完全可以将其用做本次实验的硬件电路图。
三．软件流程图四．软件清单Z8279 EQU 0FF82HD8279 EQU 0FF80HORG 0000HAJMP MAIN MAIN: MOV SP,#40HLCALL INTI8279MOV R0,#70HMOV R6,#00HMOV R7,#08H LOOP1: MOV A,R6MOV @R0,AINC R0INC R6DJNZ R7,LOOP1LCALL INTI8279LCALL DISLEDLCALL NKBHITSJMP $INTI8279: MOV DPTR,#Z8279 ;8279的初始化指令MOV A,#0D1HMOVX @DPTR,AWAIT: MOVX A,@DPTRJB ACC.7,WAITMOV A,#00H ;方式为8个字符左端送入MOVX @DPTR,ASETB EARETNKBHIT: MOV DPTR,#Z8279 ;键盘扫描子程序，判断是否有MOVX A,@DPTR ; 键按下ANL A,#07HJNZ GETVALMOV A,#00HSJMP NKBHITGETVAL: MOV A,#40H ;有键被按下时，跳转至此MOVX @DPTR,A ;并将键值转化为码表序号MOV DPTR,#D8279MOVX A,@DPTRANL A,#3FHMOV DPTR,#LEDSEGMOVC A,@A+DPTRMOV DPTR,#D8279MOVX @DPTR,ASJMP NKBHITDISLED: PUSH DPL ;查表显示部分，将得到的码表PUSH DPH ;序号对应转化为七段码，并由PUSH ACC ;8279控制进行显示MOV DPTR,#Z8279MOV A,#90HMOVX @DPTR,AMOV R0,#70HMOV R7,#08HMOV DPTR,#D8279DL0: MOV A,@R0ADD A,#12MOVC A,@A+PCMOVX @DPTR,AINC R0DJNZ R7,DL0POP ACCPOP DPHPOP DPLRETLEDSEG: DB 3FH,06H,5BH,4FH,66H,6DHDB 7DH,07H,7FH,6FH,77H,7CHDB 39H,5EH,79H,71HEND一．功能说明在8个LED上依次显示1-8，然后显示按下的键的键值。
8279芯片的键盘显示接口分析及其驱动电路设计[1]
![8279芯片的键盘显示接口分析及其驱动电路设计[1]](https://img.taocdn.com/s3/m/df172cf69e31433239689363.png)
第13卷 第4期1999112 沈阳化工学院学报J OURNAL OF SHEN YAN G INSTITU TE OF CHEMICAL TECHNOLO GY Vol.13 No.4Dec.1999文章编号: 1004-4639(1999)04-0316-048279芯片的键盘显示接口分析及其驱动电路设计王桂珠, 任子真, 郭 瑾(沈阳化工学院计算机系,辽宁沈阳110021)摘 要: 在对8279的键盘显示接口分析的基础上,设计实现一位L ED 七段十进制数码管显示驱动和键盘输入阵列电路.利用8279可实现对键盘/显示的自动扫描,以减轻CPU负担.其显示稳定,程序简单,不会出现误动作.本系统采用8031单片机与8279芯片的显示接口组成对L ED 数码管应用系统的显示驱动电路.具有可靠性高、价格低、使用方便等特点,适合数据显示的计算机应用系统使用.关键词: 单片机; 接口; L ED ; 驱动中图分类号: TP 273 文献标识码: A收稿日期: 1998-12-30作者简介: 王桂珠(19502),女,山东安丘人,工程师,主要从事计算机应用研究.在日常单片机实验和实际的科研项目中经常接触到L ED 数码管显示电路.而设计一个L ED 数码管应用系统的显示驱动电路是设计人员常遇到的问题.目前用L ED 数码管组成的微机数字显示系统主要有:CPU 扫描式显示系统和用可编程显示接口芯片组成的显示系统两大部分.在CPU 扫描式显示系统中又分动态扫描式和静态锁存式2种.CPU 动态扫描式系统的优点:接口简单,造价低.缺点:占用CPU 时间;静态锁存式优点:接口简单.缺点:电流消耗大.本文介绍的为后者.8279可编程键盘显示器接口芯片具有动态显示驱动电路简单、不占用CPU 的时间、可自动进行键盘扫描、与计算机接口方便、编程容易、系统灵活等特点.当今已成为设计计算机应用系统,特别是实时性较高的测控系统的首选器件之一.本文首先对8279的显示接口及有关管脚功能进行分析,然后在此基础上设计一种驱动16位七段十进制数码管数据显示及键盘输入阵列计算机应用系统.1 8279的键盘显示接口分析8279是一种可编程的键盘显示器接口芯片.芯片各显示接口的管脚和管脚功能如图1所示.DB 0～DB 7:8位数据总线与系统数据总相连,用CPU 和8279间的数据/命令传送.CS :片选信号CS =0时,CPU 读写有效,8279被选中.WR :WR =0,CPU 控制信号有效,控制8279写操作.A 0:数据选择输入线,A =0,CPU 读出为数据; A =1,CPU 写入数据为命令字,读出数据为状态字.BD :消隐输出线,BD =0有效.在切换显示数据或使用消令时,该信号将显示器熄灭.图1 8279引脚说明 CL K:外部时钟信号输入线.8279通过内部定时器将该信号变为内部时钟.内部时钟频率的高低直接决定显示器的扫描时间,通常与编程设置为100Hz ,此时,每位显示数码管的选通时间为0.64ms ,设定显示字符8位和16位时,显示扫描周期分为5.1ms 和10.2ms.OU TA 0～OU TA 3:A 组显示数据输出线.OU TB 0～OU TB 3:B 组显示数据输出线.两组数据输出线可独立使用,也可合并使用.合并使用时OU TA 3为最高位,OU TB 0为最低位.SL 0～SL 3:扫描输出线.有2种工作方式,即译码(4选10)和编码(16选1)输出.方式选择可通过编程设定.RL 0～RL7(回复线):输入线.它们是键盘矩阵或传感器矩阵的列或行信号输入线.2 键盘/显示驱动电路设计图2所示是8031单片机应用系统的键盘显示驱动电路.8279的A 、B 口显示数据输出线分别与2个7447译码/驱动器的输入端相连.图2 数码管显示和键盘驱动电路713第4期 王桂珠等:芯片的键盘显示接口分析及其驱动电路设计813沈 阳 化 工 学 院 学 报 1999年 SL0～SL3扫描输出线接在3～8线译码74L S138的输入端,输出经8位驱动电路后,每位同时驱动2位七段数码管.因此该电路可同时驱动16路七段十进制数码管.图中74L S47的消隐输入B I端与8279的BD端连,当8279的显示数据切换时,BD端输出低电平,使74L S47的输出均为低电平,将显示熄灭.由于74L S47的输出驱动电流可达20mA,能直驱动七段数码管.位驱动的实用电路很多,通常采用集成元件组成.本文在此不详细介绍.来自RL0～RL7的8根回复线的回复信号,由回复缓冲器并锁存.在键盘工作方式中,回复线作为行列式键盘的行列输入线.在逐行列扫描时,回复线用来搜索每一行列中闭合的键.当某一键闭合时,去抖电路被置位,延时等待10ms后,再检验该键是否继续闭合,并将该键的地址、控制状态一起形成键盘数据被送入8279内部FIFO(先进先出)存储器,即是8279的IRQ端.键盘数据格式如下:D7D6D5D4D3D2D1D0控制移位扫 描回 复控制和移位(D7、D6)的状态由两个独立的附加开关决定,而扫描(D5、D4、D3)和回复(D2、D1、D0)是被按键置位的数据.设显示数码管为16位.8031单片机的晶振为12MHz,片内RAM的30H23FH单元存放16位显示数据.其中高4位BCD码从BD输出,低4位BCD码从A口输出,8279的命令字和数据地址分别为8001H和8000H.显示16位数字的程序如下:MOV DPTR,#8001HMOV A,#08HMOVX@DPTR,AMOV A,#34HMOVX@DPTR,AMOV A,#90HMOVX@DPTR,AMOV DPTR,#8000HMOV R0,#30HMOV R2,#16MOV A,@R0MOVX@DPTR,AINC R0DJ NZ R2DISRET由于8279芯片具有自动分时扫描功能,所以它可与CPU同时工作,减轻CPU的负担.而且接口方便,显示稳定,程序简单,可靠性高,使用方便.如果不采用芯片8279作为显示接口, CPU忙时显示器常会出现断显现象,很难使精测系统达到要求,且电路较复杂.参考文献:[1] 何立民.MCS251系列单片机应用系统设计[M].北京:北京航天航空工业大学出版社,1990.143～160.[2] 李华.MCS251系列单片机实用接口技术[M].北京:北京航天航空工业大学出版社,1993.148～158.[3] 高海生,等.单片机应用技术大全[M].峨眉:西南交通大学出版社,1993.187～194.[4] 航虹公司.爱迪克单片机实验开发系统[M].上海:上海航虹高科技实业公司出版社,1997.13.Keyboard Display Interface Analysis and DrivingCircuit Design of8279ChipWAN G Gui2zhu, REN Zi2zhen, GUO Jin(Shenyang Institute of Chemical Technology,Shenyang110021,China)Abstract: This article introduces a circuit used to implement162bit seven2segment decimal L ED displayer and keyboard input array,which is designed on the base of the analysis of8279key2 board display interface.By using8279chip it can scan keyboard and displayer automatically,so as to relieve CPU of burden.This circuit displays steadily,and its program is rather easy,so it will not fail in processing.This system adopts the display interface of8031and8279chip to compose the display driving circuit of L ED display application system.It has the characteristics of high re2 liability,low price and easy to use,so it is adapted for computer systems used to do data display. Key words: single chip controller; interface; L ED; drive四大检索系统简介(四)《ISR》(Index to Scientific Reviews科技评论索引) 由美国科学情报所于1974年创刊,从世界各种专著丛刊、评论性杂志以及《SCI》中选出具有一定学术水平的评论性文章(从SCI中选出的文章必须含50篇以上参考文献),它的作用和使用方法与《SCI》相同.913第4期 王桂珠等:芯片的键盘显示接口分析及其驱动电路设计。
[整理]8279键盘显示
![[整理]8279键盘显示](https://img.taocdn.com/s3/m/3356f20d0b1c59eef8c7b4ec.png)
位表示由于CLEAR DISPLAY或CLEAR ALL命令尚末完成其消除操作而使显示
RAM尚不可用.
显示功能块:
显示功能块包括:显示寄存器,16X8显示RAM,显示地址寄存器.
显示RAM和显示寄存器:8279内部有16X8的显示RAM,通过显示寄存器和两个四
（4）加强学生对单片机在应用设计中的感性认识，为日后的单片机应用打基础。
2、课程设计的内容和要求
（1）实验要求：
编制程序，利用8279及键盘显示接口电路，编程实现按键的读取，并将按键值显示在数码管上。
（2）实验目的：
1）掌握在MSC-51系统中扩展8279键盘显示接口的方法。
2）掌握8279工作原理和编程方法。
RD:读信号输入线，低电平有效，将缓冲器读出，数据送往外部总。
WR:写信号输入线，低电平有效，将缓立器读出，将数据从外部数据总线写入8279的缓冲器。
RL2—140 --VCC
RL3—239 --RL 1
CLK-- 338 --RL 0
IRQ—437 --CNTL/STB
RL4-- 536 --SHIFT
（3）设计要求：
1)实验电路及连线。
2)给出实验程序设计框图及程序清单。
3)验证实验的可靠性。
一、8279芯片
8279是一种可编程的键盘/显示器接口芯片。
(1)8279的内部结构图
（2）8279的内部结构及功能
按其功能分为:键盘功能块;显示功能块;控制功能块;与CPU接口功能块
控制功能块：
控制和定时寄存器,定时和控制,扫描计数器三部分,它主要是用来控制键盘和
攀枝花学院电信学院专业基础综合实验
8279键盘显示
（1）8279 电路逻辑如图 2 所示。下面按功能把 8279 的电路逻辑分为芯片 接口控制逻辑、键盘接口控制逻辑和显示接口控制逻辑三部分来介绍。
图 2. internal block diagram
1）芯片接口控制逻辑，即实现 8279 和 CPU 接口的内容，包括： ① 数据缓冲器
外部译码键扫描方式，双键互锁 内部译码键扫描方式，N 键依次读出 外部译码扫描传感器矩阵方式
D2D1D0＝101 内部译码扫描传感器矩阵方式
D2D1D0＝110 选通输入方式，外部译码扫描显示器方式 D2D1D0＝111 选通输入方式，内部译码扫描显示器方式 内部译码方式，可接 4*8 键盘和 4 位 LED
8279 共有 3 个可寻址的寄存器，即：命令寄存器、状态寄存器和数据寄存
器，但只对应两个地址。因为命令寄存器和状态寄存器可共用一个地址，在同一
地址下，写操作是针对命令寄存器，而读操作则是针对状态寄存器的。具体的命
令/状态寄存器和数据寄存器的地址由信号连接决定。
（1） 命令寄存器
命令寄存器为 8 位寄存器，以 D7D6D5D4D3D2D1D0 表示各位。其中高三位 （D7D6D5）是命令的特征位，不同的状态组合代表着不同的命令。在程序 设计中通过对命令寄存器的设置来控制 8279 的不同操作。
形式。其中左边输入比较简单和常用。在这种方式下，8279 从 0 地址或某一地
址开始依次将单元数据写入相应的显示器中。
命令中 D2、D1、D0 位用于键盘方式设置。 D2D1D0＝000 外部译码键扫描方式，双键互锁 D2D1D0＝001 内部译码键扫描方式，N 键依次读出
D2D1D0＝010 D2D1D0＝011 D2D1D0＝100
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.4 可编程键盘/显示器接口——Intel 8279Intel 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。
键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。
显示输出时，它有一个16×8位显示RAM，其内容通过自动扫描，可由8位或16位LED数码管显示。
1．8279的内部结构和工作原理8279的内部结构框图如图6.28所示。
下面分别介绍电路各部分的工作原理。
1) I/O控制及数据缓冲器数据缓冲器是双向缓冲器，连接内外总线，用于传送CPU和8279之间的命令或数据，对应的引脚为数据总线D0～D7。
I/O控制线是CPU对8279进行控制的引线，对应的引脚为数据选择线A0、片选线、读/写信号线和。
2) 控制与定时寄存器及定时控制控制与定时寄存器用来寄存键盘及显示工作方式控制字，同时还用来寄存其它操作方式控制字。
这些寄存器接收并锁存各种命令，再通过译码电路产生相应的信号，从而完成相应的控制功能。
与其对应的引脚为时钟输入端CLK及复位端RESET。
定时控制电路由N个基本计数器组成，其中，第一个计数器是一个可编程的N级计数器，N为2～31之间的数。
定时控制经软件编程，将外部时钟CLK分频，得到内部所需的100 kHz 时钟，为键盘提供适当的扫描频率和显示扫描时间。
与其相关的引脚是显示熄灭控制端。
3) 扫描计数器扫描计数器由键盘和显示器共用，为它们提供扫描信号。
扫描计数器有两种工作方式：编码方式和译码方式。
按编码方式工作时，计数器作二进制计数，4位计数状态从扫描线SL0～SL3输出，经外部译码器译码后，为键盘和显示器提供扫描信号。
按译码方式工作时，扫描计数器的最低两位被译码后，从SL0～SL3输出，提供了4选1的扫描译码。
与其相关的引脚是扫描线SL0～SL3。
4) 回复缓冲器、键盘去抖及控制在键盘工作方式下，回复线作为行列式键盘的列输入线，相应的列输入信号称为回复信号，由回复缓冲器缓冲并锁存。
在逐行列扫描时，回复线用来搜寻每一行列中闭合的键，当某一键闭合时，去抖电路被置位，延时等待10 ms后，再检查该键是否仍处在闭合状态。
如不闭合，则当作干扰信号不予理睬；如闭合，则将该键的地址和附加的移位、控制状态等键盘数据送入8279内部的FIFO(先进先出)存储器。
键盘数据格式如下：控制和移位(D6、D7)的状态由两个独立的附加开关决定，而扫描(D5、D4、D3)和回复(D2、D1、D0)则是被按键置位的数据。
D5、D4、D3来自扫描计数器，它们是根据回复信号而确定的行/列编码。
在传感器矩阵方式下，回复线的内容直接被送往相应的传感器RAM(即FIFO存储器)。
在选通输入方式工作时，回复线的内容在CNTL/STB线的脉冲上升沿被送入FIFO存储器。
与其相关的引脚是回复线RL0 RL7，控制/选通线CNTL/STB。
5) FIFO/传感器RAM及其状态寄存器FIFO/传感器RAM是一个双重功能的8×8 RAM。
在键盘选通工作方式下，它是FIFO 存储器，其输入/输出遵循先入先出的原则。
此时，FIFO状态寄存器用来存放FIFO的工作状态，如RAM是满还是空，其中存有多少数据，操作是否出错等。
当FIFO存储器中有数据时，状态逻辑将产生IRQ=1信号，向CPU申请中断。
在传感器矩阵方式下，这个存储器用作传感器存储器，它存放着传感器矩阵中的每一个传感器状态。
在此方式下，若检测出传感器有变化，IRQ信号就变为高电平，向CPU申请中断。
与其相关的引脚是中断请求线IRQ。
6) 显示RAM和显示寄存器显示RAM用来存储显示数据，容量为16×8位。
在显示过程中，显示RAM存储的显示数据轮流从显示寄存器输出。
显示寄存器分为A、B两组，OUTA0～OUTA3和OUTB0～OUTB3。
它们既可单独送数，也可组成一个8位(A组为高4位，B组为低4位)的字。
显示寄存器的输出与显示扫描配合，不断从显示RAM中读出显示数据；同时轮流驱动被选中的显示器件，以达到多路复用的目的，使显示器件呈稳定显示状态。
与其相关的引脚是数据显示线OUTA0～OUTA3和OUTB0～OUTB3。
显示地址寄存器用来寄存由CPU进行读/写显示的RAM地址，它可以由命令设定，也可以设置成每次读出或写入后自动递增。
2．8279的引脚和功能8279采用40引脚双列直插封装，其引脚排列及功能分别如图6.29(a)、(b)所示。
8279的引脚功能如下：D0～D7：数据总线，双向三态总线。
CLK：系统时钟输入端。
RESET：系统复位输入端，高电平有效。
复位状态为：16个字符显示；编码扫描键盘，双键锁定；程序时钟编程为31。
：片选输入端，低电平有效。
A0：数据选择输入端。
A0=1时，CPU写入的数据为命令字，读出的为状态字；A0=0时，CPU读、写的均为数据。
、：读、写信号输入端，低电平有效。
IRQ：中断请求输出端，高电平有效。
SL0～SL3：扫描输出端，用于扫描键盘和显示器。
可编程设定为编码(4选1)或译码输出(16选1)。
RL0～RL7：回复线，它们是键盘或传感器的列信号输入端。
SHIFT：移位信号输入端，高电平有效。
它是8279键盘数据的次高位(D6)，通常用作键盘上、下挡功能键。
在传感器和选通方式下，SHIFT无效。
CNTL/STB：控制/选通输入端，高电平有效。
在键盘工作方式下，它是键盘数据的最高位，通常用作控制键。
在选通输入方式下，它的上升沿可把来自RL0 RL7的数据存入FIFO/传感器RAM中。
在传感器方式下，它无效。
OUTA0～OUTA3：A组显示信号输出端。
OUTB0～OUTB3：B组显示信号输出端。
：显示熄灭输出端，低电平有效。
它在数字切换显示或使用熄灭命令时关显示。
3. 8279的工作方式8279工作方式的确定是通过CPU对8279送入命令字来实现的。
当数据选择端A0置1时，CPU对8279写入的数据为命令字，读出的数据为状态字。
在叙述命令字、状态字前，先说明8279的几种工作方式。
1) 键盘工作方式通过对键盘/显示方式命令字的设置，可置8279为双键互锁方式和N键巡回方式。
双键互锁是为两键同时按下提供的保护方法。
若有两键或多个键同时按下，则无论这些键是以什么次序按下的，它只识别最后一个释放的键，并把该键值送入FIFO/传感器RAM中。
N键巡回是为N个键同时按下时提供的保护方法。
若有多个键同时按下，则键盘扫描时可按按键先后顺序依次将键值送入FIFO/传感器RAM中。
2) 显示器工作方式通过对键盘/显示方式命令字和写显示RAM命令字的设置，可将显示数据写入显示缓冲器的方式置为左端送入和右端送入两种方式。
左端送入为依次填入方式，右端送入为移位方式。
3) 传感器矩阵方式通过对读FIFO/传感器RAM命令字的设置可将8279设置成传感器矩阵方式，此时，传感器的开关状态直接送到传感器RAM中。
CPU对传感器阵列扫描时，如果检测到某个传感器状态发生了变化，则使中断申请信号IRQ变为高电平。
如果AI(D4)=0，则对传感器RAM 的第一次读操作即清除IRQ；如果AI(D4)=1，则由中断结束命令清除IRQ。
4. 8279的命令格式和命令字A0=18279共有8条命令，其格式及功能如下所述。
1) 键盘/显示方式设置命令字键盘/显示方式设置命令字的命令格式如下：其中：D7 D6 D5为000，是方式设置命令特征位。
DD(D4 D3)：设定显示方式。
其定义如下：00：8个字符显示，左边输入01：16个字符显示，左边输入10：8个字符显示，右边输入11：16个字符显示，右边输入KKK(D2 D1 D0)：可设定7种键盘、显示工作方式，其定义如下：000：编码扫描键盘，双键锁定001：译码扫描键盘，双键锁定010：编码扫描键盘，N键轮回011：译码扫描键盘，N键轮回100：编码扫描传感器矩阵101：译码扫描传感器矩阵110：选通输入，编码显示扫描111：选通输入，译码显示扫描2) 时钟编程命令时钟编程命令的命令格式如下：其中：D7 D6 D5为001，是时钟编程命令特征位。
PPPPP(D4 D3 D2 D1 D0)：设定对CLK输入端输入的外部时钟信号进行分频的分频数N，用以产生100 kHz的内部时钟，N的取值为2～31。
若CLK输入的时钟频率为2 MHz，则N=20，PPPPP=10100B。
3) 读FIFO/传感器RAM命令读FIFO/传感器RAM命令的命令格式如下：其中：D7 D6 D5为010，是读FIFO/传感器RAM命令特征位。
AI(D4)为自动加1标志。
AAA(D2 D1 D0)为FIFO/传感器RAM地址。
键扫描方式下，数据按先进先出的原则读出，与AI、AAA无关，D0～D4可为任意值。
此时，该命令字可设为40H。
在传感器或选通输入方式下，AAA为RAM地址。
当AI=0时，每次读完传感器RAM的数据后地址不变；当AI=1时，每次读完传感器RAM的数据后地址自动加1。
这样，下一个数据便从下一个地址读出，不必重新设置读FIFO/传感器RAM 命令。
4) 读显示RAM命令读显示RAM命令的命令格式如下：其中：D7 D6 D5为011，是读显示RAM命令特征位。
AI(D4)为自动加1标志，AI=1时，每次读数后地址自动加1。
AAAA(D3 D2 D1 D0)为显示RAM中的存储单元地址。
5) 写显示RAM命令写显示RAM命令的命令格式如下：其中：D7 D6 D5为100，是写显示RAM命令特征位。
AI(D4)为自动加1标志，AI=1时，每次写入数据后地址自动加1。
AAAA(D3 D2 D1 D0)为将要写入的显示RAM中的存储单元地址。
CPU将显示数据写入显示RAM时必须先设置键盘/显示方式设置命令字。
若选择8个显示器并从左端输入，则键盘应设为双键锁定的编码键盘方式，即设置键盘/显示方式设置命令字为00H。
如每次写入数据后自动加1，且从0地址开始写入，则应设置写显示RAM 命令字为90H。
如要输入10个字符，则其输入过程如表6.8所示(依次填入方式)。
如将上述键盘/显示方式设置命令字设置为10H，则可实现从右端输入。
其输入过程如表6.9所示(移位方式)。
6) 显示禁止写入/消隐命令显示禁止写入/消隐命令的命令格式如下：其中：D7 D6 D5为101，是显示禁止写入/熄灭命令的特征位。
IWA、IWB(D3、D2)为A、B组显示RAM写入屏蔽位。
因为显示寄存器分成A、B两组，可以单独送数，所以用两位分别屏蔽。
当IWA=1时，A组显示RAM禁止写入，此时，从CPU写入显示器RAM的数据不影响A组显示器的显示，这种情况通常用于双4位显示器。
