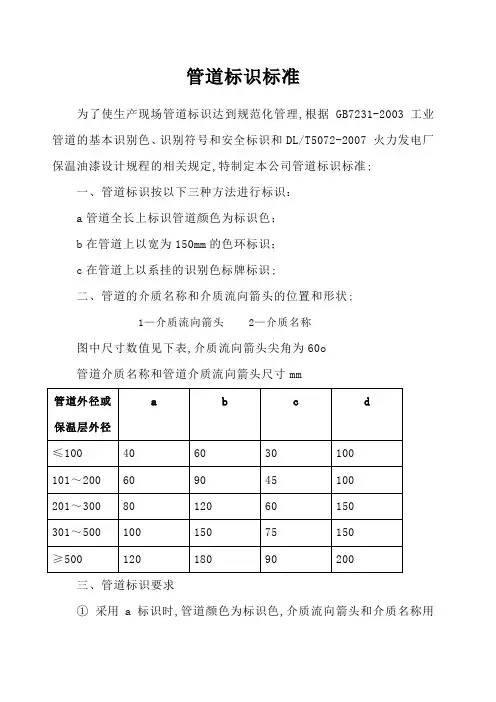

为了使生产现场管道标识达到规范化管理，根据GB7231—2003《工业管道的基本识别色、识别符号和安全标识》和DL/T5072-2007 《火力发电厂保温油漆设计规程》的相关规定，特制定本公司管道标识标准。

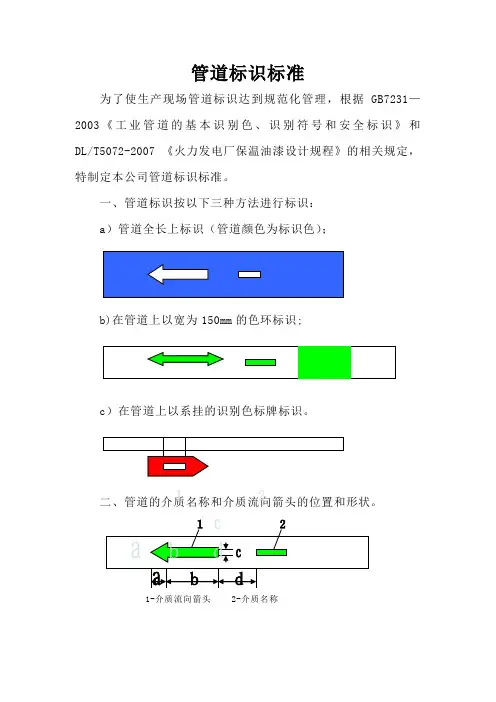

一、管道标识按以下三种方法进行标识：
a）管道全长上标识（管道颜色为标识色）；
b)在管道上以宽为150mm的色环标识;
c）在管道上以系挂的识别色标牌标识。
二、管道的介质名称和介质流向箭头的位置和形状。
1-介质流向箭头 2-介质名称
图中尺寸数值见下表，介质流向箭头尖角为60º
管道介质名称和管道介质流向箭头尺寸mm
三、管道标识要求
①采用a标识时，管道颜色为标识色，介质流向箭头和介质名称用对比色。
②采用以上b、c方法标识的，二个标识之间的最小距离应为10m。
③采用以上b、c方法标识的，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位。
④外径小于76mm的管道，一般采用c方法标识，不需标色环，介质名称（用对比色）标注在标牌上。
标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定.
⑤以c方法标识时,则标牌的指向就作为表示管道内介质流
向，如果管道内介质流向是双向的，则标牌的指向应做成双向的。
⑥管道识别符号由介质流向和介质名称构成，名称可用全称或化学符号标识。
⑦管道内介质的流向用箭头表示,如果管道内介质流向是双向的,则以双箭头表示。
四、管道识别色规定。
管道标识流向
高炉、转炉煤气管道1、主体颜色：铂灰色（602）2、字体：黑体颜色：灰底白字（用302朱红代替）注：1000mm以下根据实际情况各单位自己定3、色环颜色：朱红色（302）（实际刷成黑色）4、流向颜色：朱红色（302）箭头位置在注字的后方5、管道直径：DN-- 在字体下面注：色环宽度为150mm氧气管道1、主体颜色：浅蓝色（405）2、字体：黑体颜色：蓝底白字3、色环：紫蓝色（412）4、流向颜色：紫蓝色（412）箭头位置在注字的后方4、管道直径：DN-- 在字体下面压缩空气管道1、主体颜色：铂灰色（602）2、字体：黑体颜色：灰底白字3、流向颜色：白色箭头位置在注字的后方4、管道直径：DN-- 在字体下面工业给水管道1、主体颜色：草绿色（511）2、字体：黑体颜色：绿底白字3、色环：紫色（803）4、流向颜色：紫色（803）箭头位置在注字的后方5、管道直径：DN-- 在字体下面氮气管道1、主体颜色：金黄色（108）2、字体：黑体颜色：黄底黑字3、色环：铜锈绿（512）4、流向颜色：铜锈绿（512）箭头位置在注字的后方5、管道直径：DN-- 在字体下面蒸气管道1、主体颜色：朱红色（302）2、字体：黑体颜色：红底白字3、色环：金黄色（108）4、流向颜色：金黄色（108）箭头位置在注字的后方5、管道直径：DN-- 在字体下面附表1：煤气管道附表2：其他管道（除煤气）色环、介质名称和介质流向箭头尺寸注：顺序为色环、流向、介质管径附表3：（管道标志范围及位置）附表4：标牌（管道直径较小不易标识的）附表5：（管路涂色）序号介质名称主体颜色色环和流向标志颜色使用文字及符号标志位置色环流向文字或符号高度标志管道直径主要干线道路上方高度分支接口阀门前车间入口变向OOOOOOOOOOO O O。
GMP - 管道标识标准
2. 字
体: 黑体; 尺寸:20mm; 色带颜色: 黑色/编号:SL-R101;
根据管道尺寸可选择不同标识 尺寸;
3. 贴纸颜色:
管道颜色: 见表1
返回标识目录
表1 管道标识
管路名称 处理水管 市政水管 物料管 CO2管 CIP管 蒸汽管 冷却水管 排污水管 空压气管 消防管
贴纸颜色 绿色/编号: BS-S116 兰色/编号: BS-S114 荧光黄/编号: CPM-115F 黄色\编号: SL-R105 红色/编号: BS-S113 红色/编号: BS-S113 兰色/编号: BS-S114 黑色/编号: BS-S111 白色/编号: SL-S112 红色/编号: BS-S113
管道标识
标识用途: 管道标识
张贴位置: 管道表面
色带颜色(字体) 黑色/编号: SL-R101 黑色/编号: SL-R101 黑色/编号: SL-R101 黑色/编号: SL-R101 黑色/编号: SL-R101 黑色/编号: SL-R101 黑色/编号: SL-R101 白色/编号: SL-R102 黑色/编号: SL-R101 黑色/编号: SL-R101
管道标识基本形式
A
B B2 A3
管道基本形式尺寸
B1
mm
管道外径或 保温层外径
≤ 38
38~200
＞ 200
A 110 220 330
B 25 50 75
尺寸 A1 B1 25 20 50 40 75 60
B2
文字 6 20 12 40 18 60
1. 箭
头: 色带颜色: 黑色/编号:SL-R101;
管道标识标准
管道标识标准
为了使生产现场管道标识达到规范化管理,根据GB7231-2003工业管道的基本识别色、识别符号和安全标识和DL/T5072-2007 火力发电厂保温油漆设计规程的相关规定,特制定本公司管道标识标准;
一、管道标识按以下三种方法进行标识：
a管道全长上标识管道颜色为标识色；
b在管道上以宽为150mm的色环标识；
c在管道上以系挂的识别色标牌标识;
二、管道的介质名称和介质流向箭头的位置和形状;
1—介质流向箭头 2—介质名称
图中尺寸数值见下表,介质流向箭头尖角为60o
管道介质名称和管道介质流向箭头尺寸mm
三、管道标识要求
①采用a标识时,管道颜色为标识色,介质流向箭头和介质名称用
对比色;
②采用以上b、c方法标识的,二个标识之间的最小距离应为10m;
③采用以上b、c方法标识的,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位;
④外径小于76mm的管道,一般采用c方法标识,不需标色环,介质名称用对比色标注在标牌上;标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定;
⑤以c方法标识时,则标牌的指向就作为表示管道内介质流向,如果管道内介质流向是双向的,则标牌的指向应做成双向的;
⑥管道识别符号由介质流向和介质名称构成,名称可用全称或化学符号标识;
⑦管道内介质的流向用箭头表示,如果管道内介质流向是双向的,则以双箭头表示;
四、管道识别色规定。
管道标识

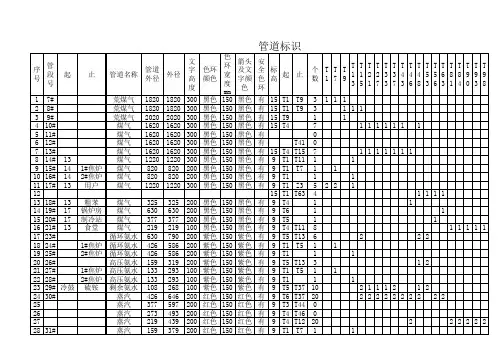

管 序 段 号 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 7# 8# 9# 10# 11# 12# 13# 14# 15# 16# 17# 起 止 管道 管道名称 外径 外径 荒煤气 荒煤气 荒煤气 煤气 煤气 煤气 煤气 煤气 煤气 煤气 煤气 煤气 煤气 煤气 煤气 循环氨水 循环氨水 循环氨水 高压氨水 高压氨水 高压氨水 剩余氨水 蒸汽 蒸汽 蒸汽 蒸汽 蒸汽 1820 1820 2020 1620 1620 1620 1620 1220 820 820 1220 325 630 377 219 630 426 426 159 133 133 108 426 377 273 219 159 1820 1820 2020 1620 1620 1620 1620 1220 820 820 1220 325 630 377 219 790 586 586 319 293 293 268 646 597 493 439 379 文 字 高 度 300 300 300 300 300 300 300 300 200 200 300 200 200 200 100 200 200 200 200 100 100 100 200 200 200 200 200 色环 颜色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 紫色 紫色 紫色 紫色 紫色 紫色 紫色 红色 红色 红色 红色 红色 色 环 宽 度 mm 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 箭头 及文 字颜 色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 黑色 紫色 紫色 紫色 紫色 紫色 紫色 紫色 红色 红色 红色 红色 红色 安 全 标 起 止 色 高 环 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 15 15 15 15 T1 T9 T1 T9 T9 T4 T41 T15 T11 T7 Z3 T63 T T T T T T T T T T T T T T T T T 个 T T T 1 1 2 2 3 3 4 4 4 5 5 6 8 8 9 9 9 数 1 7 9 3 5 1 7 3 7 3 6 8 3 6 3 1 4 0 3 8 3 1 1 1 3 1 1 1 1 1 7 1 1 1 1 0 0 7 1 1 1 1 1 1 1 1 1 1 5 2 2 1 4 1 1 1 8 6 2 1 1 1 1 3 1 1 1 1 10 2 1 1 1 20 2 2 2 2 0 0 20 1 1
各种管道标识
管道标识的目的
掌握管道标识方法
重点！Biblioteka 通过管道标识在临床的使用,使各种管道得到 明显的标识,从而起到提醒和警示作用, 尤其是 患者置入多种管道时,避免了反复牵拉确认管 道的现象,既准确、迅速又安全,同时患者及家 属心理也感到很踏实,患者不用担心我们会接 错,增加了患者的安全感。
胃管 尿管 气管导管 各种引流管 浅静脉穿刺管 深静脉导管
管道标识的目的 掌握管道标识方法
重点！
1.填写置管的时间 及外露刻度 （如图所示）
2.粘贴部位： 胃管标识刻度 70cm外5cm处。
1.填写置管的时间 （如图所示）
2.粘贴部位： 气囊端口处。
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： 气囊压力线后5cm处。
1.填写置管的时间 （如图所示）
2.粘贴部位： 与引流管接口上 4-5cm处。
1.填写执行者及 置管的时间： （如图所示）
2.粘贴部位： 贴在针栓上。
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： “主管”（有颜色的） 与肝素帽接口1~2cm处。
1、标签要用透明胶布覆盖、裁剪，作用是防水。 2、黏贴时要完美对折、塑型，目的是美观不易滑脱。 3、如管道有油迹或潮湿需擦干后黏贴，增加牢固性。
常用管道颜色标识
常用管道颜色标识
常规管道颜色标示如下：
管道类别
识别颜色
给水
深绿色Байду номын сангаас
中水
浅绿色
热水
橘红色
消防
红色
煤气
黄色
压力排水
银灰色
燃气管、燃油管
连续黄色
蒸汽管
银色环
空调冷冻水管
兰色环
空调热水管
红色环
冷却水管
绿色环
在吊顶内、活动地板下等隐蔽场所内的管道对应油漆色环，宽度一致，间距均匀。色环规定：DN150毫米以下的管道色环宽度30毫米，间距1．5-2．0米，DN150-300毫米的管道，色环宽度50毫米，间距2.0-2.5米;
管道标识
2A
管道名称
消火栓管道 自动喷淋管 压力排水管
管道颜色
大红色面漆 桔红色面漆 黑色面漆
箭头、字体颜色
白色 白色 白色
字体
黑体 黑体 黑体
A
采暖管道 市政蒸汽管 空调冷冻水管 空调冷却水管 U—PVC排水管 U—PVC雨水管 铸铁排水管 铸铁雨水管 支架
白色或黑色保温外壳 白色保温外壳 白色或黑色保温外壳 白色或黑色保温外壳 管材原色 管材原色 黑色面漆 黑色面漆 灰色面漆
红色 红色，加黄色色环 红色 红色 绿色 绿色 白色 白色
黑体 黑体 黑体 黑体 黑体 黑体 黑体 黑体
2A
3、管道标识必须同时具有水流方向和管道名称；成排管道标识名称长度尽量一致。
A
3.5A
生活用水
绿色面漆
白色
黑体
0.3AΒιβλιοθήκη 2A2、管道标识颜色对照表
10.7管道安装：①各类管道、支架面漆标准色必须按公司统一标准进行涂刷；
不同种类、管径的标识，其字体、大小、颜色必须按公司统一标准执行。 1、管道大小与标识字体、箭头大小对照表。（字体采用黑体）
管道外径Ф 大小:mm 箭头（2A）、字体高度 Ф 20~50 30 Ф 60~100 50 Ф 110~160 70 Ф 200~300 100 >Ф 300 现场定
工业管道安全标志和颜色
工业管道安全标志和颜色工业管道安全标志是为了保障工业生产过程中的安全而设置的重要措施。
它们不仅可以提醒工人们注意潜在的危险，还可以指导他们正确地采取应对措施，减少事故的发生。
在工业管道上常见的安全标志有以下几种：1. 警示标志：警示标志的作用是向工人发出警示，提醒他们注意潜在的危险。
这些标志通常采用醒目的黄色背景，上面印有黑色的图案和文字。
例如，当工人接近一处有高压气体管道时，会看到一个黄色底色的标志，上面有一个黑色的气瓶图案和文字“高压气体”。
2. 管道标识标志：管道标识标志用来指示管道的类型和内容。
它们一般采用统一的颜色编码，以便工人们可以迅速辨认。
常见的颜色编码如下：- 红色：用于标识易燃气体或液体管道；- 黄色：用于标识有毒气体或液体管道；- 蓝色：用于标识压缩空气管道；- 绿色：用于标识水管道；- 橙色：用于标识化学品管道；- 紫色：用于标识消防管道。
通过这种颜色编码的使用，工人们可以轻松辨认出管道的类型，从而采取相应的安全措施。
3. 紧急情况标志：紧急情况标志用于指示紧急出口和救援设施的位置。
这些标志通常采用醒目的红色和白色相间的颜色，上面印有白色的图案和文字。
例如，当发生火灾时，工人们可以通过红底白字的标志迅速找到紧急出口，确保他们的安全。
工业管道安全标志的设置是为了保障工人的生命安全和财产安全，它们的作用不可忽视。
因此，在工业生产过程中，我们要时刻关注这些标志，遵守标志上的规定，正确使用和维护管道。
同时，我们也要加强对工人的安全教育，增强他们的安全意识，提高他们的应急处置能力。
只有这样，我们才能确保工业生产过程的安全稳定。
让我们携手努力，共同打造一个安全高效的工作环境！。
管道标识规范
1管道标识颜色对照及标识文字内容：序号介质名称管道颜色(材质)管道颜色标准标识文字内容标识颜色1压缩空气淡蓝PB06压缩空气白色2蒸汽铝皮管蒸汽大红3循环水艳绿G03循环进水、循环回水白色4去离子水不锈钢、PVC 去离子水艳绿5消防水银粉消防水大红6热水银粉热水进、热水回大红7废水艳绿G03废水白色8天然气中黄Y07天然气黑色9氮气中黄Y07氮气黑色10氩气白色氩气黑色11氯气棕色YR05氯气白色12氮氯混合气棕色、中黄间隔氮氯混合气白色13CO 2灭火剂大红R03CO 2灭火剂白色14轧制油象牙色Y04轧制油黑色15乳液象牙色Y04乳液黑色16液压油棕黄YR06液压油白色17润滑油棕黄YR06润滑油白色18风中灰B02送风、排风、高温热风中黄19废料中灰B02废料中黄20废气中黄Y07废气黑色21油雾艳绿G03油雾白色23456文字高×宽（mm）字间距（mm）500×500300a=150300×300200a=100120×12080a=5060×6040a=2535×3520a=1560×6040a=20b=6a,c=2a主管道标识间距10~20米（同一车间内主管道的标识间距一致），在弯管处和管道交叉处适当增加标识数量，支管每段直管设一处标识车间管道标识规范直径≥50mm的常温管道，标识用不干胶贴在管道上；直径＜50mm或外部温度高于100℃的管道挂铝标牌，厚度1~2mm，标牌刷漆颜色与管道颜色一致，上面贴不干胶标识管道直径（mm）D≥1000箭头大小（mm）原有管道为不锈钢管、塑料管、铝皮或镀锌铁皮保温层等不需要防腐的，管道或保温层外不刷漆标识由文字+箭头组成，标识文字为黑体字；贴在水平管道上的标识为文字在左、箭头在右，竖直管道上的标识为文字在上、箭头在下；水平管道铝标牌上的标识为文字在上、箭头在下，竖直管道铝标牌的标识为文字在左，箭头在右D＜5050≤D＜100500≤D＜1000200≤D＜500100≤D＜2007D≥50D＜50。
管道标识规范做法
管道标识规范做法3.1管道3.1.1材料：自喷漆或不干胶纸。
3.1.2工具：剪刀、裁纸刀、钢板尺。
3.1.3工序：图样设计→模板制作或图样制作→位置确定及清理T喷涂姗贴。
3.1.4工艺方法：(1)标识部位应选在宜观察部位。
应设置在便于操作、观察的直线段上，避开管件等部位，成排管道标识应整齐一致。
(2)垂直管道宜标识在朝向通道侧管道轴线中心，成排管道以满足标识高度的直线段最短管道为基准，依次一致标识。
⑶水平管道轴线距地小于1.5m时，标识在管道正上方；在1.5m~2.0m时，标识在正视侧面；大于2.0m时，标识在正下方或侧面。
(4)标识内容应反映系统名称及编号、介质流向；标识形式包括颜色、色环、文字、箭头。
(5)标识所采用的颜色应根据管道面色确定，依照表3.1-1。
(6)采用色环标识时，请参照有关标准GB7231-2003标准的有关规定执行。
(7)文字统一采用黑体加粗字,管径在80mm~150mm时,文字大小为50mm~60mm宽；管径大于15Omm时，文字大小为80mm-100mm宽。
箭头与文字间、文字与文字间间距不大于1个文字宽度，成排管道标识字体大小应一致。
(8)单根管道文字置于箭尾；成排水平管道介质流向不一致时，介质流向标识统一放在文字左侧；垂直成排管道介质流向不一致时，介质流向标识统一放在文字上方。
竖向文字方向应自上而下，水平文字方向应自左向右。
(IO)喷漆或粘贴前管道表面应清理干净、干燥。
采用自喷漆时，喷涂应防止污染，周围应保护到位。
3.1.5控制要点：标识颜色、大小、位置。
3.1.6质量要求：喷涂或粘贴要牢固、清晰，喷涂无流坠，粘贴无翘边。
管道标识方法
1、工业管道的基本识别色标识方法：1）管道全长上标识；2）在管道上以宽为150mm的色环标识；3）在管道上以长方形的识别色标牌标识；4）在管道上以带箭头的长方形识别色标牌标识；5）在管道上以系挂识别色标示牌。
233.1危险标识3.1.1适用范围：管道内的物质，凡属GB13690所列的危险化学品，其管道应设置危险标识。
3.1.2表示方法：在管道涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定。
3.1.3表示场所：基本识别色的标识上或附近。
4、管管道注字4.1 管道注字从设备的管接头，阀体上方醒目处开始标注（相距不超过2.5m ）注字，代号间距要便于操作，应涂制在所有管道交叉点，当管道穿墙、穿楼板时应在离墙或楼板上方1m 左右注字；在管段部分以管架跨度为标注间距，并列管标注要互相错开，字体：中文为仿宋体，化学符号、英文代号为正体大写，为保持美观一致，应制定模板后涂刷或喷涂。
4.2字体大小的规定：凡管子或者保温层外径大于或等于90mm时，一律在管与注字相同，并注明介质去处。
4.4当标识符号直接涂刷在外径小于90mm的管道上且不易识别，可在所有需要识别的部位挂设标识牌，标识牌上应标明流体名称，并在标识牌的一端标明流体流向，如需要安全色，标识牌的底色应用安全色。
管道的色环、介质名称及介质流向标志应符合下列规定：(1)管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷色环、介质名称及介质流向标志。
介质名称可用全称或化学符号标识。
(2)主蒸汽、再热蒸汽管道上监视焊缝处及蠕胀测点，应在保护层外设浅蓝（c50）色环.(3)管道的色环、介质名称和介质流向标志的位置和形状如下：。
管道标识
管道标识管理
1 管理目的： 管道的流质、流向及管号一目了然，便于管理。
2 实施对象：管 道
3 基本原则：统一，易于判断的原则。
4 标准与方法1：依据国家标准GB7231—2003工业管道的基本识别色识别符号和安全标识进行
管道标识
4.1 八种基本识别色和色样及颜色标准编号，如下表：
4.2 管道颜色的标识方法：可以从以下五种方法进行选择，应统一：
a)管道全长上标识；
b)在管道上以宽为150mm 的色环标识；
c)在管道上以长方形的识别色标牌标识；
d)在管道上以带箭头的长方形识别色标牌标识；
e)在管道上以系挂的识别色标牌标识。
4.3 管线标识要点：
a ） 必须有流质、流向；
流质：用文字标明
流向：箭头
b ） 视需要注明：（压力等）参数、管道编号、去处。
4.4示例:
图:用国标方法对管道进行标识
5、标准与方法2：按公司统一的方法对流质与流向进行标识。
5.1识别色规定：白底深灰色字及箭头。
5.2标识用材料：
a) 白色与深灰色广告纸；若管道的温度高，则用挂牌的方式标识。
b）白色与深灰色广告漆。
5.3样式：长方形的白底，其宽度约占管道表面的1/3；字与箭头用深灰色,字体要统一。
5.4标识的位置：在阀门的接近处，不超过2米的范围内。
5.5示例:
示例1:
图:直接在管道上标识
示例2:
图:管道细可以挂牌标识.。
管道标识标准
管道标识标准一、管道标识按以下三种方法进行标识：a）管道全长上标识（管道颜色为标识色）；b）在管道上以宽为150mm的色环标识；c）在管道上以系挂的识别色标牌标识。
二、管道的介质名称和介质流向箭头的位置和形状。
1—介质流向箭头 2—介质名称图中尺寸数值见下表，介质流向箭头尖角为60º管道介质名称和管道介质流向箭头尺寸mm1.软水输送管道（同废水管道）使管道内的流体、方向、压力等可视化，提高管道维护的效率。
1、一次水管道标识为绿色2、在面向桥架下方标注介质流向箭头，箭头尖角为60°，颜色统一为红色。
3、如果介质是双向流动的，应涂双箭头4、在流向箭头正后方100mm处，标识介质名称及介质的输出、输入路线5、介质名称的字体统一为宋体，颜色为红色。
（白色GB7231-2003）6、流向箭头及介质名称的标识位置每隔50m标识一次。
在管道密集处，需添加标识。
2、气氨输送管道(液氨同样GB7231-2003)使管道内的流体、方向、压力等可视化，提高管道维护的效率。
1、氨输送管道标识为黄色2、在面向桥架下方标注介质流向箭头，箭头尖角为60°箭头为白色。
3、如果介质是双向流动的，应涂双箭头4、在流向箭头正后方100mm处，标识介质名称及介质输出、输入路线5、介质名称的字体统一为宋体，颜色为白色。
(黑色GB7231-2003)6、流向箭头及介质名称的标识位置每隔50m标识一次。
在管道密集处，需添加标识。
3、蒸汽输送管道使管道内的流体、方向、压力等可视化，提高管道维护的效率。
1、高温管道标识为红色2、在面向桥架下方标注介质流向箭头，箭头尖角为60°箭头为白色。
3、如果介质是双向流动的，应涂双箭头4、在流向箭头正后方100mm处，标识介质名称及介质输出、输入路线5、介质名称的字体统一为宋体，颜色为白色。
6、流向箭头及介质名称的标识位置每隔50m标识一次。
在管道密集处，需添加标识。
各种管道的标识
1.填写置管的时间 及外露刻度 （如图所示）
2.粘贴部位： 胃管标识刻度 70cm外5cm处。
1.填写置管的时间 （如图所示） 2.粘贴部位： 气囊端口处。
1.填写置管的时间及 外露刻度 （如图所示）
2.粘贴部位： 气囊压力线后5cm处。
1.填写置管的时间 （如图所示） 2.粘贴部位： 与引流管接口上 4-5cm处。
1.填写执行者及 置管的时间： （如图所示） 2.粘贴部位： 贴在针栓上。
1.填写置管的时间及 外露刻度 （如图所示） 2.粘贴部位： “主管”（有颜色的） 与肝素帽接口1~2cm处。
1、标签要用透明胶布覆盖、裁剪，作用是防水。
2、黏贴时要完美对折、塑型，目的是美观不易滑脱。
3、如管道有油迹或潮湿需擦干后黏贴，增加牢固性。
管道标识的目的
掌握管道标识方法
重点！
主讲人：黄瑞丹(ICU)
管道标识的目的
掌握管道标识方法
重点！
通过管道标识在临床的使用,使各种管道得到 明显的标识,从而起到提醒和警示作用, 尤其是 患者置入多种管道时,避免了反复牵拉确认管 道的现象,既准确、迅速又安全,同时患者及家 属心理也感到很踏实,患者不用担心我们会接 错,增加了患者的安全感。
管道标识
绿色
16
11#楼生活给水中区
绿色
17
11#楼生活给水高区
绿色
44
雨水管
土黄色
44
废水管
土黄色
49
新风管
浅绿色
52
排风管
黄色
排风管 排风兼排烟风管 排烟风管 排烟风管
53
排风兼排烟
褐色
54
排烟管
褐色
54
排烟管
褐色
箭头
空调热水回水 市政给水
低区生活给水 空调热水回水
中区生活给水 空调热水回水 市政给水
高区生活给水 空调热水回水 市政给水
低区生活给水 空调热水回水
中区生活给水 空调热水回水 市政给水
高区生活给水 空调热水回水 市政给水
空调热水回水 市政给水 雨水管
空调热水回水 市政给水 污水管
空调热水回水 市政给水 新风管
空调热水回水 中水高区 市政给水 排风管
排风兼排烟风管 空调热水回水 中水高区 市政给水
序号
管道名称
颜色
样式
11
市政给水管
绿色
市政给水管 1#楼低区生活给水 1#楼中区生活给水 1#楼高区生活给水 2#楼低区生活给水 2#楼中区生活给水 2#楼高区生活给水 雨水管 污水管 新风管
12
10#楼生活给水低区
绿色
13
10#楼生活给水中区
绿色
14低区
排烟风管
风机房管
