大一期末复习工程制图试题及答案

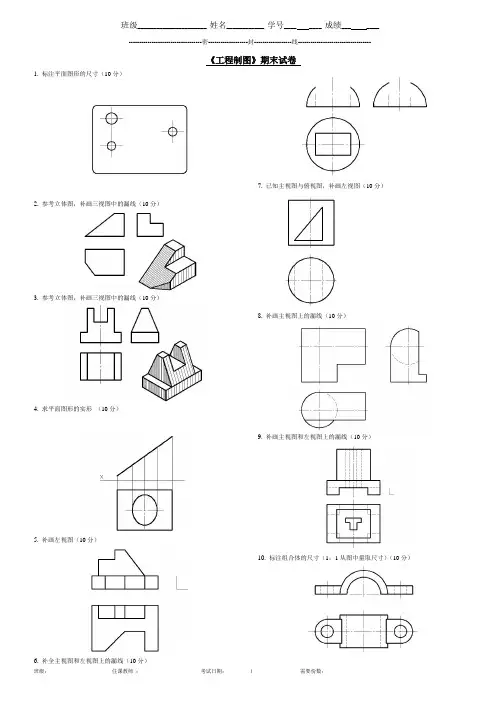

《工程制图》期末试卷含答案
《工程制图》期末试卷1.标注平面图形的尺寸（10分）
2.参考立体图，补画三视图中的漏线（10分）
3.参考立体图，补画三视图中的漏线（10分）
4.求平面图形的实形（10分）
5.补画左视图（10分）
6.补全主视图和左视图上的漏线（10分）
7.已知主视图与俯视图，补画左视图（10分）
8.补画主视图上的漏线（10分）
9.补画主视图和左视图上的漏线（10分）
10.标注组合体的尺寸（1：1从图中量取尺寸）（10分）
《工程制图》试卷答案1.解题过程和步骤：
2.解题过程和步骤
3.解题过程和步骤
4.解题过程和步骤
5.解题过程和步骤
6.解题过程和步骤：
7.解题过程和步骤：
8.解题过程和步骤：
9.解题过程和步骤：
10.解题过程和步骤：。
工程制图复习题(带答案)
补全相贯线正面投影。（保留作图线）
七
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
标注组合体的尺寸。（按图上实际量取，取整）。
八
根据两面投影图，画出正等轴测图。
根据给定的三视图，按1:1的比例画全立体的正等轴测图。
根据给定的三视图，画全立体的正等轴测图。
╳
平面立体相贯，相贯线可能是一组也可能是两组。（）
√
曲线的投影只能是曲线。（）
╳
直线的投影只能是直线。（）
╳
平面截割圆柱，截交线有可能是矩形。（）
√
正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（）
╳
三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（）
√
立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（）
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径
11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的
5.侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物
在工程图样中，画尺寸线应采用的线型为( )
大学工程制图复习题(含答案)汇总
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
大一工程制图cad考试题及答案
大一工程制图cad考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是CAD中的基本绘图单位？A. 毫米B. 厘米C. 英寸D. 千米答案：D3. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键单击选择B. 使用鼠标右键单击选择C. 使用鼠标左键拖动选择D. 使用鼠标右键拖动选择答案：C4. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE5. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用CAL命令D. 使用LIST命令答案：A6. 在CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A7. 在CAD中，哪个命令用于创建矩形？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A8. 在CAD中，如何创建一个多段线？A. 使用LINE命令B. 使用POLYLINE命令C. 使用SPLINE命令D. 使用ARC命令答案：B9. 在CAD中，哪个命令用于创建圆弧？B. CIRCLEC. ELLIPSED. SPLINE答案：A10. 在CAD中，如何快速访问最近使用过的命令？A. 使用F8键B. 使用F9键C. 使用F10键D. 使用F11键答案：B二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制多条平行线。
答案：OFFSET2. 要将CAD图形保存为PDF格式，可以使用____命令。
答案：PUBLISHTOPDF3. 在CAD中，使用____命令可以测量并显示对象的面积。
答案：AREA4. 要将CAD图形设置为1:100的比例，可以使用____命令。
大一工程制图试卷及答案
一、填空题（本大题共11小题，每空1分，共40分）1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）I. A0 ，A1，A2，A3，A42 •叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7 •施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）II. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1. （1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2.剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答:6完成所给四棱柱的第三面投影及其表面上线12的三面投影答:答:8完成所给球表面上线段的三面投影答:。
工程制图期末考试笔试题及答案
工程制图期末考试笔试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图的放置顺序B. 投影线的方向C. 视图的表达方式D. 视图的数量答案：C2. 在工程制图中，尺寸标注应遵循的原则是什么？A. 尺寸线应垂直于所标注的线段B. 尺寸数字应放在尺寸线的上方或外侧C. 尺寸线应与所标注的线段平行D. 所有以上选项答案：D3. 以下哪个不是工程制图中常见的图线类型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，剖面图的作用是什么？A. 表示物体的内部结构B. 表示物体的外部形状C. 表示物体的尺寸D. 表示物体的材料答案：A5. 工程制图中，局部视图与全视图的区别是什么？A. 局部视图只显示物体的一部分B. 全视图显示物体的全部C. 局部视图通常用于复杂物体的表示D. 所有以上选项答案：D6. 工程制图中，尺寸标注的“三要素”是指什么？A. 尺寸线、尺寸数字、尺寸界线B. 长度、宽度、高度C. 直径、半径、角度D. 线性尺寸、角度尺寸、曲线尺寸答案：A7. 在工程制图中，什么是“三视图”？A. 俯视图、侧视图、仰视图B. 正视图、俯视图、侧视图C. 正视图、背视图、侧视图D. 正视图、俯视图、背视图答案：B8. 工程制图中，什么是“剖视图”？A. 用来表示物体内部结构的视图B. 用来表示物体外部形状的视图C. 用来表示物体尺寸的视图D. 用来表示物体材料的视图答案：A9. 在工程制图中，什么是“断面图”？A. 用来表示物体的内部结构的视图B. 用来表示物体的外部形状的视图C. 用来表示物体的尺寸的视图D. 用来表示物体材料的视图答案：A10. 工程制图中，什么是“装配图”？A. 用来表示单个零件的视图B. 用来表示多个零件组合在一起的视图C. 用来表示零件的尺寸的视图D. 用来表示零件的材料的视图答案：B二、简答题（每题10分，共30分）1. 请简述工程制图中尺寸标注的基本规则。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0。
82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影,可以利用素线法来做。
( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
工程制图期末考试题及答案
工程制图期末考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线一般不应：A. 与被标注的线段平行B. 与被标注的线段垂直C. 穿过其他尺寸线D. 穿过图线2. 以下哪项不是工程图样的基本要求？A. 清晰B. 准确C. 随意D. 完整3. 投影法中，第一角法和第三角法的区别在于：A. 投影方向不同B. 投影距离不同C. 投影角度不同D. 投影平面不同4. 在工程制图中，剖面图是用来表示：A. 物体的外部形状B. 物体的内部结构C. 物体的尺寸大小D. 物体的材质5. 以下哪种线型表示虚线？A. 细实线B. 粗实线C. 细虚线D. 粗虚线6. 工程制图中，尺寸标注应遵循的原则是：A. 尺寸线应尽可能长B. 尺寸线应尽可能短C. 尺寸线应穿过图线D. 尺寸线应避开图线7. 以下哪个符号表示螺纹？A. ∅B. φC. MD. ∇8. 在工程制图中，以下哪个符号表示焊接符号？A. ∟B. ∵C. ∽D. ∪9. 工程制图中，剖面线通常用于表示：A. 物体的外部轮廓B. 物体的内部结构C. 物体的表面粗糙度D. 物体的尺寸公差10. 以下哪种标注方法不属于尺寸标注？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 颜色标注二、判断题（每题1分，共10分）1. 工程制图中，图线应尽可能使用粗实线。
（错误）2. 工程制图中，尺寸标注应清晰、准确，不应有歧义。
（正确）3. 工程制图中，剖面线应与剖面线相交。
（错误）4. 工程制图中，虚线表示物体的可见部分。
（错误）5. 工程制图中，焊接符号通常用来表示焊接的类型和位置。
（正确）6. 工程制图中，螺纹的标注应包括螺纹的直径和螺距。
（正确）7. 工程制图中，剖视图可以用来表示物体的内部结构。
（正确）8. 工程制图中，尺寸线应穿过图线。
（错误）9. 工程制图中，剖面线应平行于剖面线。
（错误）10. 工程制图中，尺寸标注应避免尺寸线相交。
（正确）三、简答题（每题5分，共30分）1. 简述工程制图中尺寸标注的重要性。
大一工图考试题和答案
大一工图考试题和答案一、选择题（每题2分，共20分）1. 机械制图中，三视图包括：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、俯视图、仰视图答案：A2. 以下哪个选项是正确的线型？A. 虚线B. 点划线C. 双点划线D. 所有选项答案：D3. 在机械制图中，尺寸标注应遵循的原则是：A. 清晰、准确、完整B. 随意、模糊、不完整C. 清晰、模糊、不完整D. 随意、准确、完整答案：A4. 机械制图中，剖面图的表示方法是：A. 用虚线表示B. 用实线表示C. 用点划线表示D. 用双点划线表示答案：A5. 以下哪个选项是正确的尺寸标注方法？A. 线性尺寸标注B. 角度尺寸标注C. 半径尺寸标注D. 所有选项答案：D6. 机械制图中，螺纹的表示方法通常是：A. 用螺旋线表示B. 用虚线表示C. 用实线表示D. 用点划线表示答案：A7. 在机械制图中，中心线的作用是：A. 表示物体的对称中心B. 表示物体的重心C. 表示物体的质心D. 表示物体的边缘答案：A8. 以下哪个选项是正确的表面粗糙度的表示方法？A. 用数字表示B. 用字母表示C. 用符号表示D. 所有选项答案：C9. 机械制图中，焊接符号的表示方法通常是：A. 用虚线表示B. 用实线表示C. 用点划线表示D. 用双点划线表示答案：B10. 在机械制图中，公差与配合的标注方法包括：A. 公差等级B. 配合类型C. 公差值D. 所有选项答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______视图是物体的主视图，通常用来表示物体的主要特征。
答案：正2. 机械制图中，______线用于表示物体的对称中心线。
答案：中心线3. 机械制图中，______线用于表示物体的轮廓线。
答案：粗实线4. 机械制图中，______线用于表示物体的中心线。
答案：细实线5. 机械制图中，______线用于表示物体的轴线。
工程制图的期末试题及答案
工程制图的期末试题及答案一、选择题（每题2分，共40分）1. 工程制图的基本要求是（）。
A.准确性B.美观性C.可读性D.全部选项2. 在工程制图中，常用的比例尺有（）。
A.1:100B.1:500C.1:1000D.全部选项3. 下列哪个平行投影是工程制图中常用的投影方法（）。
A.正投影B.轴测透视C.斜投影D.全部选项4. 工程制图中标注尺寸的目的是（）。
A.表达尺寸大小B.用于制造C.进行装配D.全部选项5. 下列哪个符号是表示图纸尺寸的标识（）。
A.A0B.B0C.A4D.全部选项6. 下列哪个线型在工程制图中表示投影线（）。
A.实线B.虚线C.点线D.全部选项7. 标准符号（代码）GB/T 1202-2001中规定了（）多种线型。
A.13种B.15种C.17种D.20种8. 下列哪种标注方法常用于表示标准尺寸（）。
A.阴影线标注B.尺寸线标注C.线性标注D.角度标注9. 在工程制图中，常用的曲线有（）。
A.直线B.圆弧C.椭圆D.全部选项10. 下列哪个工程图形可以用来表示物体外观（）。
A.立体图B.剖视图C.缩小图D.全部选项11. 在三视图中，正视图通常用（）表示。
A.右侧视角B.左侧视角C.俯视角D.全部选项12. 工程制图常用的标线方式有（）。
A.直线标线B.波浪线标线C.切线标线D.全部选项13. 视图之间的关系是（）。
A.相对关系B.绝对关系C.相对与绝对两者都有关系D.以上都不是14. 下列哪个工程制图视图是指物体被正视而得到的图形（）。
A.主视图B.副视图C.内视图D.俯视图15. 制图常见的线宽有（）。
A.0.5mmB.0.7mmC.1mmD.全部选项二、填空题（每题5分，共30分）1. 工程制图中缩小比是指绘图时图形的尺寸___比物体实际尺寸小。
2. 平行投影是指物体与作图平面之间的___关系保持，绘制出的图形逼真性较差。
3. 标准符号（代码）GB/T 1185-1982是___符号表示。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0。
82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影,可以利用素线法来做。
( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）
大家学习辛苦了，还是要坚持
继续保持安静
7.判断下列各图是否表示平面。
否
否
是
否
8．正确的左视图是（ D ）。
三、点线面题：
1
d c
10 – 4
2 已知三角形ABC的AC边是侧垂线，完成三角形的水
平投影。 b′
a′
c′
X
a
c
b
四、立体部分
1
a(b)● c(d)●
●
e(f)● 1(2)
●
g● 3(4)
4 ●
f
2 ●
b(d)
g3●e●1a(c)y1
b
2●
d
f
4
●
a
c● 1 e
3●
g
y1
B●
ⅢD●
●A
F● ●
Ⅳ ●C
Ⅱ●
●
Ⅰ ●E
●
G●
2.
4.相贯线的特殊情况
五、组合体与轴测图
z
x
o
x
o
y
X
Z
O Y
3.
4
六、表达方法 1.补全剖视图中所缺轮廓线及剖面线.
(2) 将主视图改画成全剖视图，采用适当的剖切平面，并标注剖切位置。
34 – 15(2)
3.
30 – 4
4.
36 – 3
2．已知物体的主俯视图，正确的左视图是（ B ）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ C ）
4．已知主视图和俯视图，正确的左视图是（ C ）。
(A) (B) (C) (D)
5. 已知平面与V面的倾角为30°，正确的投影图为 2 。
（1） （2） （3）
6．图示断面的正确画法是（ C ）。
大一期末复习工程制图试题及答案
p q
正垂
正平
⊥
∠
∠
∥
⊥⊥
p
q
p q
一判断立体表面上指定线段、平面相对于投影面的位置，将结果填 写在右下表中。
线段AB 线段BC 线段CD 平面P 平面Q 平面R
一般位置 线 侧平 线 正垂 线 侧垂 面 正垂 面 水平 面
二、判断与选择题：
1.已知一立体的轴测图，按箭头所指的方向的视图是 C 。
