国家开放大学电大《建筑制图基础》机考网考题库及问题详解D-(2)

合集下载

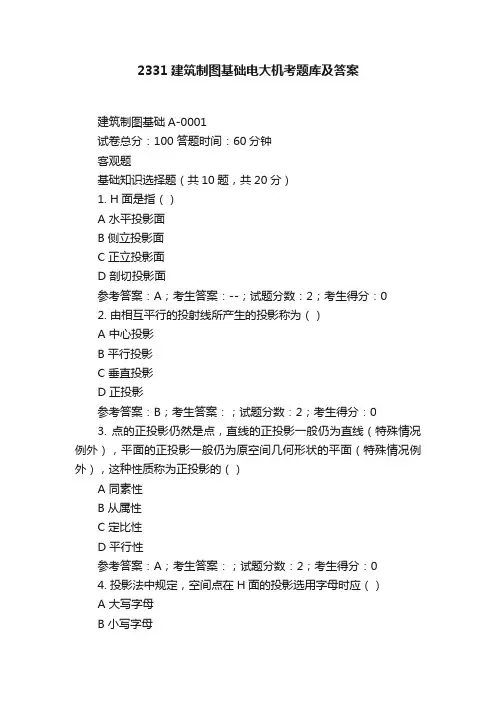

2331建筑制图基础电大机考题库及答案

2331建筑制图基础电大机考题库及答案建筑制图基础A-0001试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. H面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：A；考生答案：--；试题分数：2；考生得分：02. 由相互平行的投射线所产生的投影称为（）A 中心投影B 平行投影C 垂直投影D 正投影参考答案：B；考生答案：；试题分数：2；考生得分：03. 点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的（）A 同素性B 从属性C 定比性D 平行性参考答案：A；考生答案：；试题分数：2；考生得分：04. 投影法中规定，空间点在H面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：B；考生答案：；试题分数：2；考生得分：05. 在制图中，把光源称为（）A 投影中心B 投影线C 投影面D 投影法参考答案：A；考生答案：；试题分数：2；考生得分：06. 图纸的幅面的简称是（）A 图幅B 图框C 标题栏D 会签栏参考答案：A；考生答案：；试题分数：2；考生得分：07. 一般制图的第一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案：A；考生答案：；试题分数：2；考生得分：08. 直角的一边平行于某一投影面，则该直角在该投影面上的投影是（）A 锐角B 钝角C 直角D 不能确定参考答案：C；考生答案：；试题分数：2；考生得分：09. 投影面展开之后，W，H两个投影都反映形体的宽度，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等参考答案：D；考生答案：；试题分数：2；考生得分：0 10. 构成形体最基本的几何元素是（）A 点B 平面C 曲线D 直线参考答案：A；考生答案：；试题分数：2；考生得分：0读图选择题（共20题，共80分）1.在图1中，C点W面的重影点是（）。

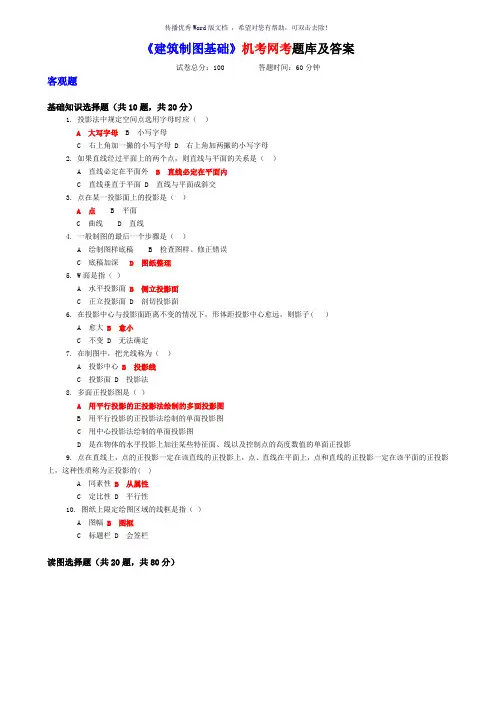

《建筑制图基础》机考网考题库及答案Word版

《建筑制图基础》机考网考题库及答案试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交3. 点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线4. 一般制图的最后一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理5. W面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）A 愈大B 愈小C 不变D 无法确定7. 在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法8. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性10. 图纸上限定绘图区域的线框是指（）A 图幅B 图框C 标题栏D 会签栏读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）A BC D参考答案：A；2、在图4中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面D 不能确定参考答案：B；3、图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；4、图2中的物体应为（）A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1中，点A与点B是（）重影点。

2021年电大专科《建筑制图基础》机考网考纸考题库及答案(精编)

最新电大专科《建筑制图基础》机考网考纸考题库及答案题库一一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）1．图纸的幅面的简称是()A ．图幅B ．图框C ．标题栏D ．会签栏2．’图样及说明中的汉字宜采纳()BA ．黑体．长仿宋体DC ．隶书．楷体3．尺寸起止符号倾斜方向与尺寸界线应成()BA ．450 ．600DC ．900 ．18004- 在制图中，把光源称为( )BA ．投影法．投影线Dc ．投影面．投影中心5．形成物体的最基本几何元素包括()A. 点，直线和平面 B ．点，曲线和曲面c 点，曲线和平面 D ．曲面，曲线，直线6．多面正投影图是()A ．用平行投影的正投影法绘制的多面投影图B ．用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D·是在物体的水平投影上加注某些特点面，线以及掌握点的高度数值的单面正投影7．投影法中规定空间点选用字母是应()A ．小写字母B ．大写字母Dc ．右上角加一撤的小写字母．右上角加两撇的小写字母8．两直线相交的交点个数是()B ．2 ．1ACD ．4 ．39 ．直角的一边平行予某一投影面，就该直角在该投影面上的投影是()AB ．钝角．锐角C 直角D ．不能确定10．侧棱垂直于底面的棱柱为( )B ．斜棱柱 A ．正棱柱D ．不能确定 C ．直棱柱二，补全投影图中所缺图线；（每道题 5 分，共计15 分）11. 补全W投影图中所缺图线题库一答案-.s easaıs•ı.aøeı+zeaa,a e zsssøøesaa ee,s.ı'aıx,aı.A 2. B7. B S. A10. C 8. Aız.&&•łłÜ—à%4 3 £.W&M3ł fiW s k .&łŁ.6łŁQıaT#k.题库二一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）()1 ．幅面代号为AO的图纸长，短边尺寸分别是A. 1189mm ，841mmB.841mm ，594mmC. 420mm ，297mmD.297mm ，210mm2 ．- 个工程设计中，每个专业所使用的图纸除去目录及表格所采纳的A4 幅面，一般不多于()A.1 种 B ．2 种C．3 种 D ．4 种．制图的基本规定要求数量的单位符号应采纳3()．正体阿拉伯数字 B ．斜体阿拉伯数字A．正体字母．斜体罗马数字C D4()．- 般制图的第一个步骤是．绘制图样底稿 B ．检查图样，修正错误A．底稿加深．图纸整理C D．中心投影法，在投影中心与投影面距离不变的情形下，形体距投影中心愈远，就影子5()．愈大．愈小A B．不变．无法确定C D10．侧棱垂直于底面的棱柱为()A. 正棱柱 B ．斜棱柱C ．直棱柱D ．不能确定二，补全投影图中所缺图线；（每道题 5 分，共计15 分）11．补全W投影图中所缺图线；题库二答案.ł--'-è-ü**\ ıl.ń)lı—-›ïî.*Iï•ñ.Î.›l”¥fJùi/îïî.i.åíï. î.îłlï;Îíì/yËü1.ï.i',),*j ıl:ğg- ..úïñÏï.łJ úż. .î'i'ł题库三一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）1．图纸上限定绘图区域的线框是指()BA ．图幅．图框C ．标题栏D ．会签栏2；幅面代号为A3 的图纸长，短边尺寸分别是()A. 1189mm ，841mmB.841mm ，594mmC. 420mm ，297mm ，210 mm3；制图的基本规定要求数量的数值注写应采纳()A. 正体阿拉伯数字 B ．斜体阿拉伯数字C ．正体罗马数字D ．斜体罗马数字4．在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号( )A ．R ．tBDC ．L ．S5．在制图中，把光线称为()A. 投影中心 B ．投影线C ．投影面D ．投影法6 ．点的正投影仍旧是点，直线的正投影一般仍为直线（特出情形例外），平面的正投影一般仍为原空间几何形状的平面（特出情形例外），这种性质称为正投影的()．同素性．从属性A B．定比性．平行性C D．投影面绽开之后，V，W两个投影上下对齐，这种关系称7()为．长对正．高平齐A B．高平正．宽相等C D．点在某一投影面上的投影是8()．点 B ．平面A．曲线 D ．直线C．假如空间点的位置用A(x ，y，z) 表示，那么它的H 面投影的坐标应为9()A B．a(x ，y，O) ．a(x ，0,z)C D．a(0 ，y，0) ．a(0 ，y,z)．与一个投影面平行的平面称为10 ()．投影面平行面 B ．投影面垂直面A．一般位置平面 D ．不能确定C二，补全投影图中所缺图线；（每道题 5 分．共计15 分）11．补全H投影图中所缺图线6.&ØäńY‹ñï Q /ńI6e.5ìïa T¢\'îBî8gïy”r•jÄ rÄı /¿ t¿ g j题库三答案题库四一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）1．图纸的幅面的简称是()BA ．图幅．图框C ．标题栏D ．会签栏2．幅面代号为A2 的图纸长，短边尺寸分别是()A. 1189mm ，841mmB.841mm ，594mmC. 594mm ，420mm ，210 mm3．图样及说明中的汉字宜采纳()A ．长仿宋体B ．黑体C ．隶书．楷体D4．标注圆弧的弧长时，表示尺寸线应以()A ．箭头B ．该圆弧同心的圆弧线C ．标注圆弧的弦长D ．平行于圆弧的直线5．在制图中，把光源称为()A ．投影中心B ．投影线C ．投影面D ．投影法6 ．中心投影法，在投影中心与投影面距离不变的情形下，形体距投影中心俞近，就影子()A. 俞大 B ．俞小C ．不变D ．无法确定7 ．投影面绽开之后，W，H两个投影都反映形体的宽度，这种关系称为()BA. 长对正．高平齐C ．高平正．D ．宽相等8 ．构成形体最基本的几何元素是()BA. 点．平面C ．曲线D ．直线()9 ．投影法中规定，空间点在W面的投影选用字母时应A. 大写字母 B ．小写字母C ．右上角加一撇的小写字母D ．右上角加两撇的小写字母10. 直角的一边平行于某一投影面，就该直角在该投影面上的投影是()A. 锐角 B ．钝角C ．直角D ．不能确定二，补全投影图中所缺图线；（每道题 5 分，共计15 分）11．补全W投影图中所缺图线12．补全H投影图中所缺图线13．补全V 投影图中所缺图线三，求作物体所缺面的水平投影或侧面投影；（每道题7 分，共计28 分）14．求作圆柱体被截切后的水平投影15．求作三棱锥被截切后的侧面投影16．求作物体的侧面投影求作物体被截切后水平投影四，依据下面各题的要求，完成作图；（每道题7 分．共计21 分）18．在三角形ABC内取一点D，使其距H面15mm，距V 面20mm；19. 已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影；20．求直线AB 与P 面的交点，并判别直线AB的可见性；五，依据所给形体的正等轴测图和V 面投影方向，依据的比例绘制该形体的三面投影图；（共16 分）1:121 ．题库四答案一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）1 ．A 6 ．A．C．D．A．A．B．D5 ．A10 ．C5 分，共计273849二，补全投影图中所缺图线；11 ．答案：补对一条线得（每道题15 分）4 分，三条线都补对得2 分，补对两条线得 5 分，错补，多补该题不得分；12. 答案：补对一条线得 3 分，两条都补对得 5 分，错补，多补该题不得分；13．答案：补对一条线得 3 分，两条都补对得 5 分，错补，多补该题不得分；三，求作物体所缺面的水平投影或侧面投影；（每道题7 分，共计28 分）14. 答案：每正确一条线得 1 分，全正确得7 分；15．答案：每正确一条线 1 分，全部正确得7 分；16. 答案：每正确一条线得 1 分，全正确得 7 分；17. 每正确一条线得 1 分，全正确得 7 分；四，依据下面各题的要求，完成作图；（每道题 7 分，共计 21 分）H 面 15mm 水平线给18.答案：绘出距 V 面 20mm 的正平线给3 分，画出距 3 分；标出点投影给 1 分；19．答案：求出水平投影 4 分，求出正面投影 3 分；3 分；20．答案：求出交点 4 分，可见性判别正确五，依据所给形体的正等轴测图和21 ．答案：V 面投影作对一条线得V 面投影方向，依据1:1 的比例绘制该形体的三面投影图；（共16 分）分，全对得 5 分；W 面投影作对一条线得H 面投影作对一条线得分，全对得分，全对得5 分；6 分；题库五一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）1 ．幅面代号为AO的图纸长，短边尺寸分别是()A. 1189mm ，841mmB.841mm ，594mmC. 420mm ，297mmD.297mm ，210mm2 ．制图的基本规定要求数量的单位符号应采纳()A ．正体阿拉伯数字B ．斜体阿拉伯数字C ．正体字母．斜体罗马数字D3 ．图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于()．20mmA. 10mm BC ．5mmD ．I mm4 ．在制图中，形成投影的方法称为()A ．投影中心B ．投影线C ．投影面D ．投影法5 ．点在直线上，点的正投影肯定在该直线的正投影上，点，直线在平面上，点和直线的正投影肯定在该平面的正投影上，这种性质称为正投影的()A. 同素性 B ．从属性C ．定比性D ．平行性6 ．透视投影图是()A ．用平行投影的正投影法绘制的多面投影图B ．用平行投影的正投影法绘制的单面投影图C ．用中心投影法绘制的单面投影图D ．是在物体的水平投影上加注某些特点面，线以及掌握点的高度数值的单面正投影7．构成形体最基本的几何元素是()A ．点B ；平面C ．曲线D ．直线8．投影法中规定，空间点在H 面的投影选用字母时应()A ．大写字母B ．小写字母C ．右上角加一撇的小写字母D ．右上角加两撇的小写字母9．假如直线经过平面上的两个点，就直线与平面的关系是()A ．直线必定在平面外B ．直线必定在平面内C ．直线垂直于平面D ．直线与平面成斜交10. 正三棱柱放置位置为上下三角形底面为水平面，就其V 面投影外形轮廓为( )BA ．矩形；三角形DC ．直线．不能确定二，补全投影图中所缺图线（每道题 5 分，共计15 分）三，求作物体所缺面的水平投影或侧面投影（每道题7 分；共计28 分）四，依据下面各题的要求，完成作图（每道题7 分，共计21 分）ABC平面的交点，并判别直线MN的可见性；19. 求直线MN与五，依据所给形体的正等轴测图和V 面投影方向，依据1:1 的比例绘制该形体的三面投影图I 共16 分）题库五答案一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）231 ．A ．C ．A 4 ．D 5 ．B786 ．C ．A ．B 9 ．C 10 ．A二，补全投影图中所缺图线（每道题 5 分，共计15 分）11 ．答案：补正确一条线给 3 分，补正确两条得 5 分，错补，多补该题不得分；12. 答案：补正确一条线给 2 分，补正确两条得 4 分，全正确得 5 分，错补，多补该题不得分；13．答案：补正确一条线给 3 分，补正确两条得 5 分，错补，多补该题不得分；三，求作物体所缺面的水平投影或侧面投影（每道题7 分，共计28 分）14 ．答案：每正确一条线得 3 分，全正确得7 分；15．答案：每正确一条线得 2 分，全正确得7 分；16. 答案：每正确一条线得 1 分，全正确得7 分；17．答案：每正确一条线得 1 分，全正确得7 分；四，依据下面各题的要求；完成作图（每道题7 分，共计21 分）19．答案：求出交点 4 分，可见性判别正确 3 分；20．答案：求出交点 4 分，可见性判别正确 3 分；五，依据所给形体的正等轴测图和V 面投影方向，依据1:1 的比例绘制该形体的三面投影图（共16 分）21 ．答案：V 面投影正确一条线得分，全正确得 5 分；W 面投影正确一条线得分，全正确得 5 分；H 面投影正确一条线得分，全正确得 6 分；题库六一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）．图纸上限定绘图区域的线框是指1()．图幅 B ．图框A．标题栏 D ．会签栏C．制图的基本规定要求数量的数值注写应采纳2()．正体阿拉伯数字 B ．斜体阿拉伯数字A．正体罗马数字 D ．斜体罗马数字C．标注球的半径尺寸时，应在尺寸前加注符号3()．R ．SRA BC．RS D ．S．在制图中，把光线称为4()．投影中心 B ．投影线A．投影面 D ．投影法C．点的正投影仍旧是点，直线的正投影一般仍为直线（特别情形例外），平面的正投影一般仍为原空间几何形5状的平面（特别情形例外），这种性质称为正投影的()A ．同干脆B ．从属性C ．定比性D ．平行性6 ．轴测投影图是()A ．用平行投影的正投影法绘制的多面投影图B ．用平行投影的正投影法绘制的单面投影图C ．用中心投影法绘制的单面投影图．是在物体的水平投影上加注某些特点面，线以及掌握点的高度数值的单面正投影D7()．与H 面平行的直线称为．水平线．正平线A B．侧平线．不能确定C D．在投影图上，假如两直线有两同面投影相交，而交点的连线不垂直于相应的投影轴，就两直线的关系是8()．垂直．平行A B．相交．交叉C D．直角的一边平行于某一投影面，就该直角在该投影面上的投影是9()．锐角．钝角A B．直角．不能确定C D．正三棱柱放置位置为上下三角形底面为水平面，就其W面投影外形轮廓10 ()为．矩形．三角形A B．直线．不能确定C D二，补全投影图中所缺图线（每道题 5 分，共计15 分）11．补全H投影图中所缺图线12．补全W投影图中所缺图线13．补全V 投影图中所缺图线三，求作物体所缺面的水平投影或侧面投影（每道题7 分，共计28 分）16．求作物体水平投影17. 求作三棱锥被截切后的侧面投影四，依据下面各题的要求．完成作图（每道题7 分，共计21 分）18. 已知AB线段的正面投影和对V 面的倾角p=30；，且B 点在 A 点的前方，补全其水平投影；19．在三角形ABC内取一点D，使其距H面15mm，距V 面20mm；20. 已知AB，CD两直线相交于K点，求CD直线的正面投影；五，依据所给形体的正等轴测图和V 面投影方向，依据1:1 的比例绘制该形体的三面投影图《共16 分）题库六答案一，单项挑选题（每道题仅有 1 个正确答案，请将正确答案的序号填入括号里，每道题 2 分，共20 分）231 ．B ．A ．B 4 ．B 5 ．A786 ．B ．A ．D 9 ．C 10 ．A二，补全投影图中所缺图线【每道题 5 分，共计15 分）11 ．答案：补对一条线得 3 分，两条线都补对得5，错补，多补该题不得分；12 ．答案：补对一条线得 2 分，补对 2 条线得4 分，三条线都补充对得 5 分，错补，多补该题不得分；13. 答案：补对一条线得 2 分，补对 2 条线得 4 分，三条线都补充对得 5 分，错补，多补该题不得分；三，求作物体所缺面的水平投影或侧面投影（每道题7 分，共计28 分）14 ．答案：每正确一条线得 1 分，全部正确得7 分；15．答案：每正确一条线分，全部正确得7 分；16．答案：每正确一条线分，全部正确得7 分；17．答案：每正确一条线 1 分，全部正确得7 分；四，依据下面各题的要求，完成作图（每道题7 分，共计21 分）11..ïã:ż.*. •ź9'L’7i2o•›•›OïLèśJï.,°sźY.%.I Ptïıııbì"»==›X'Ł-tï.°…3ł›S T.ii.•..', ,。

电大专科《建筑制图基础》机考网考纸考题库及答案

电大专科《建筑制图基础》机考网考纸考题库及答案最新电大专科《建筑制图基础》机考网考纸考题库及答案本人针对该科目汇总了该科所有的题，形成一个完整的题库，并且每年都在更新。

该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

题库一一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1．图纸的幅面的简称是( )A．图幅B．图框C．标题栏D．会签栏2．’图样及说明中的汉字宜采用( )A．黑体B．长仿宋体C．隶书D．楷体3．尺寸起止符号倾斜方向与尺寸界线应成( )A．450 B．600C．900 D．18004-在制图中，把光源称为( )A．投影法B．投影线c．投影面D．投影中心5．形成物体的最基本几何元素包括( )A.点、直线和平面B．点、曲线和曲面c点、曲线和平面D．曲面、曲线、直线6．多面正投影图是( )A．用平行投影的正投影法绘制的多面投影图B．用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D·是在物体的程度投影上加注某些特征面、线和掌握点的高度数值的单面正投影7．投影法中规定空间点选用字母是应( )A．小写字母B．大写字母c．右上角加一撤的小写字母D．右上角加两撇的小写字母8．两直线订交的交点个数是( )B．2 A．1D．4 C．39．直角的一边平行予某一投影面，则该直角在该投影面上的投影是( )B．钝角A．锐角C直角D．不能确定10．侧棱垂直于底面的棱柱为( )B．斜棱柱A．正棱柱D．不能确定C．直棱柱二、补全投影图中所缺图线。

（每小题5分，共计15分）11.补全W投影图中所缺图线题库一答案题库二一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1．幅面代号为AO的图纸长、短边尺寸分别是( )A. 1189mm、841mmB.841mm、594mmC. 420mm、297mmD.297mm、210mm2．-个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于( )A.1种B．2种C．3种D．4种3．制图的基本规定要求数量的单位符号应采用( )A．正体阿拉伯数字B．斜体阿拉伯数字C．正体字母D．斜体罗马数字4．-般制图的第一个步骤是( )A．绘制图样初稿B．检查图样、修正错误C．底稿加深D．图纸整理5．中心投影法，在投影中心与投影面间隔稳定的情形下，形体距投影中心愈远，则影子( )A．愈大B．愈小C．不变D．无法确定10．侧棱垂直于底面的棱柱为( )A.正棱柱B．斜棱柱C．直棱柱D．不能肯定二、补全投影图中所缺图线。

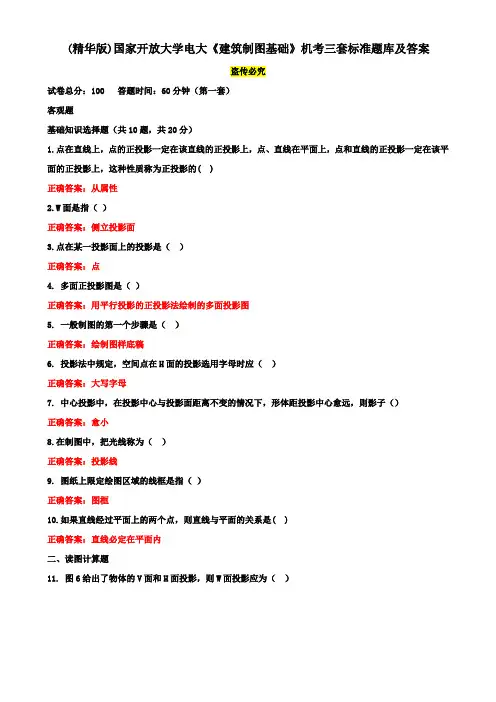

(精华版)国家开放大学电大《建筑制图基础》机考三套标准题库及答案3

(精华版)国家开放大学电大《建筑制图基础》机考三套标准题库及答案盗传必究试卷总分：100 答题时间：60分钟（第一套）客观题基础知识选择题（共10题，共20分）1.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性2.W面是指（）正确答案：侧立投影面3.点在某一投影面上的投影是（）正确答案：点4. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图5. 一般制图的第一个步骤是（）正确答案：绘制图样底稿6. 投影法中规定，空间点在H面的投影选用字母时应（）正确答案：大写字母7. 中心投影中，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（）正确答案：愈小8.在制图中，把光线称为（）正确答案：投影线9. 图纸上限定绘图区域的线框是指（）正确答案：图框10.如果直线经过平面上的两个点，则直线与平面的关系是( )正确答案：直线必定在平面内二、读图计算题11. 图6给出了物体的V面和H面投影，则W面投影应为（）正确答案：12.在图2中，垂直于W投影面的平面共（）个。

正确答案：213.图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：14. 图3中，直线BC为（）正确答案：水平线15.在图5中的水平线为（）正确答案： CD16.在图5中，平面ABC内对H面的最大倾斜线为（）正确答案： BE17、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）图9正确答案：18.图2中直线AB和BC的夹角为（）正确答案：钝角19.如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交20.在图2中，平行于V投影面的直线共（）条。

正确答案： 4条21.在图1中，点A与点B是（）重影点正确答案：V面22. 图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：23.在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面24.在图1中，点A在点B的（）。

电大建筑制图基础试题以及答案

电大建筑制图基础试题以及答案
试卷代号：2331
中央广播电视大学—第一学期“开放专科”期
末考试
建筑制图基础试题
1月
一、根据所给投影图。

完成下面的选择题。

(每题3分．共计12分)
1．在图1中，与投影面W平行的直线(即侧平线)是( )。

A．AB
C AD
B．AC
D．BC
2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。

A．AB
C．AD
B．AC
D．BC
3．在图2中，与投影面Ⅳ垂直的平面(即侧垂面)是( )。

A．△ABC
C。

△ACE
B．△CDE
D．△AEF
4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是( )a
A．△ABC
C．△ACE
B．△CDE
D．△AEF
二、补全投影图中所缺图线。

(每题6分。

共计18分)
5.全W投影图中所缺图线。

6．补全W投影图中所缺图线。

7．补全H投影图中所缺图线。

三、根据下面各题的要求。

完成作图。

(每题12分。

共计48分)
8．过A点作长度为30mm，a=45度的正平线AB，已知B点在A点的右上方。

9·已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

建筑制图基础机考网考试题库及答案

《建筑制图基础》机考网考题库及答案试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交3. 点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线4. 一般制图的最后一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理5. W面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）A 愈大B 愈小C 不变D 无法确定7. 在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法8. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性10. 图纸上限定绘图区域的线框是指（）A 图幅B 图框C 标题栏D 会签栏读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）A BC D参考答案：A；2、在图4中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面D不能确定参考答案：B；3、图2中直线AB和BC的夹角为（）A直角B锐角C钝角D不能确定参考答案：C；4、图2中的物体应为（）A棱台B棱锥C棱柱D圆锥参考答案：A；5、在图1中，点A与点B是（）重影点。

建筑制图基础机考网考试题库及

.《建筑制图基础》机考网考题库及答案试卷总分： 100答题时间：60分钟客观题基础知识选择题（共10 题，共 20 分）1.投影法中规定空间点采用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母2.假如直线经过平面上的两个点，则直线与平面的关系是（）A 直线必然在平面外B直线必然在平面内C直线垂直于平面D直线与平面成斜交3.点在某一投影面上的投影是（）A点B平面C曲线D直线4.一般制图的最后一个步骤是（）A绘制图样稿本B检查图样、修正错误C稿本加深D图纸整理5.W面是指（）A 水平投影面B侧立投影面C正立投影面D剖切投影面6.在投影中心与投影面距离不变的状况下，形体距投影中心愈远，则影子(）A愈大 B 愈小C不变D没法确立7.在制图中，把光芒称为（）A投影中心 B 投影线C投影面D投影法8.多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特点面、线以及控制点的高度数值的单面正投影9.点在直线上，点的正投影必定在该直线的正投影上，点、直线在平面上，点和直线的正投影必定在该平面的正投影上，这类性质称为正投影的()A 同生性 B附属性C定比性D平行性10.图纸上限制画图地区的线框是指（）A图幅 B 图框C标题栏D会签栏读图选择题（共20 题，共 80 分）图 91、图 9 给出了物体的轴侧图，则物体侧面投影图正确的一项为哪一项（）A BC D参照答案： A；2、在图 4 中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面 D不可以确立参照答案：B；3、图2中直线AB和BC的夹角为（）A 直角B锐角C钝角D不可以确立参照答案：C；4、图2中的物体应为（）A棱台B棱锥C棱柱D圆锥参照答案：A；5、在图1中，点A与点B是（）重影点。

A V 面B H 面C W面D不是参照答案：A；6、在图4中，有一个投影面缺失投影线，缺失投影线的条数为（）A1 条B 2 条C 3 条D 4 条参照答案： B；7、在图1中，点A在点B的（）。

国家开放大学电大《建筑制图基础》机考网考题库及答案C

国家开放大学电大《建筑制图基础》机考网考题库及答案C最新国家开放大学电大《建筑制图基础》机考网考题库及答案C-0001100%通过考试说明：20XX年秋期电大把《建筑制图基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人给出了一套标准机考题库，内容包含（基础知识选择题10、读图选择题20），并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他机考及教学考一体化答案，敬请查看。

2331建筑制图基础C-0001试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体2. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等4. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法5. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A 矩形B 三角形C 直线D 不能确定7. 投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母8. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性读图选择题（共20题，共80分）1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（）A BC D 参考答案：A；2. 在图1中，点A在点B的（）A 左下方B 左上方C 正下方D 正左方参考答案：A；3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）A BC D 参考答案：A；4. 图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：C；5. 图2中，侧锤线应为（）条A 2B 4C 6D 8参考答案：B；6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）A BC D 参考答案：A；7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影，则V面投影应为（）A BC D 参考答案：D；9. 在图1中，直线EC为（）A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影，则下图完全正确的是（）A BC D 参考答案：A；11. 图7给出了物体的V面和W面投影，则H面投影应为（）A BC D 参考答案：A；12. 图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；13. 在图1中，平行于H投影面的直线共（）条。

(精华版)国家开放大学电大《建筑制图基础》机考二套真题题库及答案1

(精华版)国家开放大学电大《建筑制图基础》机考二套标准题库及答案盗传必究试卷总分：100 答题时间：60分钟（第一套）客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）正确答案：大写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）正确答案：直线必定在平面内3. 点在某一投影面上的投影是（）正确答案：点4. 一般制图的最后一个步骤是（）正确答案：图纸整理5. W面是指（）正确答案：侧立投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）正确答案：愈小7. 在制图中，把光线称为（）正确答案：投影线8. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性10. 图纸上限定绘图区域的线框是指（）正确答案：图框读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）正确答案：2、在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面3、图2中直线AB和BC的夹角为（）正确答案：钝角4、图2中的物体应为（）正确答案：棱台5、在图1中，点A与点B是（）重影点。

正确答案：V面6、在图4中，有一个投影面缺失投影线，缺失投影线的条数为（）正确答案：2条7、在图1中，点A在点B的（）。

正确答案：正前方8、图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：9、在图2中，垂直于W投影面的平面共（）个。

正确答案：210. 平面ABC和平面P交于直线MN，则下列各图完全正确的是（）正确答案：11、图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：12. 在图5中，平面ABC内对H面的最大倾斜线为（）正确答案：BE13. 如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交14. 下列关于三棱锥三面投影图完全正确的一组是（）正确答案：15. 在图2中，平行于V投影面的直线共（）条。

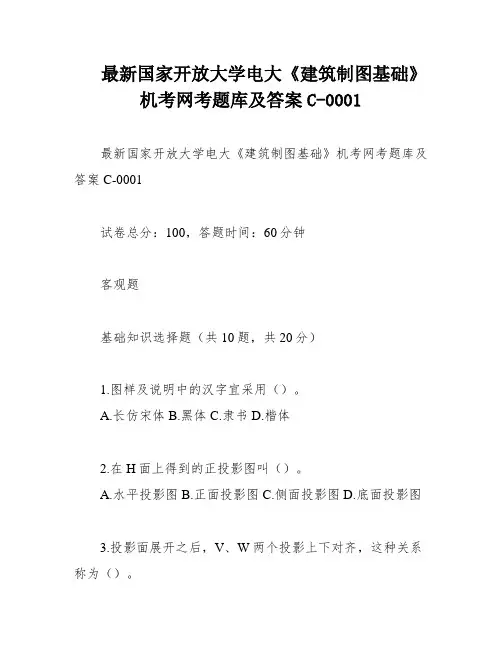

国家开放大学电大《建筑制图基础》机考网考题库及答案C-

最新国家开放大学电大《建筑制图基础》机考网考题库及答案C-0001100%通过考试说明：20XX年秋期电大把《建筑制图基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人给出了一套标准机考题库，内容包含（基础知识选择题10、读图选择题20），并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他机考及教学考一体化答案，敬请查看。

2331建筑制图基础C-0001试卷总分：100答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A长仿宋体B黑体C隶书D楷体2.在H面上得到的正投影图叫（）A水平投影图B正面投影图C侧面投影图D底面投影图3.投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A长对正B高平齐C高平正D宽相等4.在制图中，把承受影子的面称为（）A投影中心B投影线C投影面D投影法5.在平面图形中确定尺寸位置的点、直线称为（）A尺寸基准B尺寸定型C尺寸定位D尺寸标注6.正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A矩形B三角形C直线D不能确定7.投影法中规定，空间点在V面的投影选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母8.由一点放射的投射线所产生的投影称为（）A中心投影B水平投影C垂直投影D正投影9.如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A直线必定在平面外B直线必定在平面内C直线垂直于平面D直线与平面成斜交10.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的()A同素性B从属性C定比性D平行性读图选择题（共20题，共80分）1.已知ED是平面ABC上的一条直线，则下图完全正确的是（）ABCD参考答案：A；2.在图1中，点A在点B的（）A左下方B左上方C正下方D正左方参考答案：A；3.图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）ABCD参考答案：A；4.图2中，铅垂面应为（）个A2B4C6D8参考答案：C；5.图2中，侧锤线应为（）条A2B4C6D8参考答案：B；6.已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）ABCD参考答案：A；7.在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A1条B2条C3条D4条参考答案：C；8.图9给出了物体的H面和W面投影，则V面投影应为（）ABCD参考答案：D；9.在图1中，直线EC为（）A正垂线B水平线C正平线D侧锤线参考答案：C；10.已知物体的三面投影，则下图完全正确的是（）ABCD参考答案：A；11.图7给出了物体的V面和W面投影，则H面投影应为（）ABCD参考答案：A；12.图2中直线AB和BC的夹角为（）A直角B锐角C钝角D不能确定参考答案：C；13.在图1中，平行于H投影面的直线共（）条。

电大建筑制图基础试题以及答案

试卷代号：2331中央广播电视大学2011—2012学年度第一学期“开放专科”期末考试建筑制图基础试题2012年1月一、根据所给投影图。

完成下面的选择题。

(每题3分．共计12分)1．在图1中，与投影面W平行的直线(即侧平线)是( )。

A．ABC ADB．ACD．BC2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。

A．ABC．ADB．ACD．BC3．在图2中，与投影面Ⅳ垂直的平面(即侧垂面)是( )。

A．△ABCC。

△ACEB．△CDED．△AEF4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是( )aA．△ABCC．△ACEB．△CDED．△AEF二、补全投影图中所缺图线。

(每题6分。

共计18分)5.全W投影图中所缺图线。

6．补全W投影图中所缺图线。

7．补全H投影图中所缺图线。

三、根据下面各题的要求。

完成作图。

(每题12分。

共计48分)8．过A点作长度为30mm，a=45度的正平线AB，已知B点在A点的右上方。

9·已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

10．求直线AB与P面的交点，并判别直线AB的可见性。

11．求作三棱锥被截切后的水平投影与侧面投影。

四、(共22分)12．根据所给形体的正等轴测图和V面投影方向，按1：1比例绘制该形体的三面投影图。

试卷代号：2331中央广播电视大学2011—2012学年度第一学期“开放专科"期末考试建筑制图基础试题答案及评分标准(供参考)一、(本题共12分。

每选对一题给3分。

选错不给分。

也不扣分)1．C 2．B 3．D 4．C二、(本题18分。

每小题6分)5．每补对一条线给2分。

6．每补对一条线给3分。

7．每补对一条线给2分。

三、(本题共48分)8．求出正面投影7分，水平投影5分。

9．求出水平投影8分，求出正面投影4分。

10．求出交点6分，可见性判别正确6分。

11．求出水平投影6分，求出侧面投影6分。

电大专科《建筑制图基础》机考网考纸考题库及答案

电大专科《建筑制图基础》机考网考纸考题库及答案题库一一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1．图纸的幅面的简称是(A)A．图幅 B．图框C．标题栏 D．会签栏2．’图样及说明中的汉字宜采用(B )A．黑体 B．长仿宋体C．隶书 D．楷体3．尺寸起止符号倾斜方向与尺寸界线应成(A)A．450 B．600C．900 D．18004-在制图中，把光源称为(D)A．投影法 B．投影线c．投影面 D．投影中心5．形成物体的最基本几何元素包括(A)A.点、直线和平面 B．点、曲线和曲面c点、曲线和平面 D．曲面、曲线、直线6．多面正投影图是(A)A．用平行投影的正投影法绘制的多面投影图B．用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D·是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．投影法中规定空间点选用字母是应(B)A．小写字母 B．大写字母c．右上角加一撤的小写字母 D．右上角加两撇的小写字母8．两直线相交的交点个数是(A)B．2 A．1D．4 C．39．直角的一边平行予某一投影面，则该直角在该投影面上的投影是(C)B．钝角 A．锐角C直角 D．不能确定10．侧棱垂直于底面的棱柱为(C)B．斜棱柱 A．正棱柱D．不能确定 C．直棱柱二、补全投影图中所缺图线。

（每小题5分，共计15分）11.补全W投影图中所缺图线题库一答案题库二一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分） 1．幅面代号为AO的图纸长、短边尺寸分别是( )A. 1189mm、841mmB.841mm、594mmC. 420mm、297mmD.297mm、210mm2．-个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于( ) A.1种 B．2种C．3种 D．4种3．制图的基本规定要求数量的单位符号应采用( )A．正体阿拉伯数字 B．斜体阿拉伯数字C．正体字母 D．斜体罗马数字4．-般制图的第一个步骤是( )A．绘制图样底稿 B．检查图样、修正错误C．底稿加深 D．图纸整理5．中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子 ( ) A．愈大 B．愈小C．不变 D．无法确定10．侧棱垂直于底面的棱柱为( )A.正棱柱 B．斜棱柱C．直棱柱 D．不能确定二、补全投影图中所缺图线。

国家开放大学2020年秋季学期电大考试建筑制图题库及答案

建筑制图基础
建筑制图基础试题
注释：参考答案在后
一、根据所给投影图。

完成下面的选择题。

(每题3分，共计12分)
图l
图2
1．在图l中，与投影面V平行的直线(即正平线)是( )。

A．AB B．AC C．AD D．BC
2．在图l中，与投影面V垂直的直线(即正垂线)是( )。

A．AB B．AC C．AD D．BC
3．在图2中，与投影面H平行的平面(即水平面)是( )。

A．△ABC B．△CDE C．△ACE D．△AEF 4．在图2中，与投影面V垂直的平面(即正垂面)是( )。

A. △ABC B．△CDE C. △ACE D. △AEF
二、补全投影图中所缺图线。

(每题6分，共计18分)
1．
2．
3．
三、根据下面各题的要求，完成作图。

(每题12分，共计48分)
1．求点A到直线CD的垂直距离。

2．已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H投影。

3．求作圆锥被截切后的水平投影与侧面投影。

4．根据所给形体的两面投影，补绘第三投影。

四、根据所给形体的三面投影，绘制形体的正等轴测图。

(共22分)
参考答案
一、(本题共12分。

每选对一题给3分，选错不给分，也不扣分)1．A 2．D 3．A 4．B
二、(本题共18分。

每小题6分)
l．每补对一条线给1分。

2．每补对一条线给2分。

3．每补对一条线给1分。

三、(本题共48分)
1.求出距离的投影6分，求出距离的实长6分。

国家开放学《建筑制图基础》 (2)

单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。

正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

正确选项1.p’、q’(V)7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。

正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。

正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。

正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。

正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。

正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。

正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。

正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。

正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。

正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

最新国家开放大学电大《建筑制图基础》机考网考题库及答案D-0003
100%通过
考试说明：20XX年秋期电大把《建筑制图基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人给出了一套标准机考题库，容包含（基础知识选择题10、读图选择题20），并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找容框，就可迅速查找到该题答案。

本文库还有其他机考及教学考一体化答案，敬请查看。

2331建筑制图基础D-0003
试卷总分：100 答题时间：60分钟
客观题
基础知识选择题（共10题，共20分）
1.V面是指（）
A 水平投影面
B 侧立投影面
C 正立投影面
D 剖切投影面
2.侧棱垂直于底面的棱柱为（）
A 正棱柱
B 斜棱柱
C 直棱柱
D 不能确定
3. 在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）
A 愈大
B 愈小
C 不变
D 无法确定4. 用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A 基
准尺寸B 定型尺寸
C 定位尺寸
D 标注尺寸
5、在制图中，形成投影的方法称为（）
A 投影中心
B 投影线
C 投影面
D 投影法
6、平面对投影面的最大斜度线与平面的该投影面的平行线两者的关系是（）A 垂直B 平行
C 相交
D 不能确定
7、轴测投影图是（）
A 用平行投影的正投影法绘制的多面投影图
B 用平行投影的正投影法绘制的单面投影图
C 用中心投影法绘制的单面投影图
D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影
8、投影法中规定，空间点在W面的投影选用字母时应（）
A 大写字母
B 小写字母
C 右上角加一撇的小写字母
D 右上角加两撇的小写字母
9. 两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）
A 同素性
B 从属性
C 定比性
D 平行性
10. 制图的基本规定要求数量的单位符号应采用（）A 正体阿拉伯数字B 斜体阿拉伯数字
C 正体字母
D 斜体罗马数字
读图选择题（共20题，共80分）
1.图2中，各投影面上的重影点共有（）个。

A 2
B 4
C 6
D 8
参考答案：D；
2.在图8中，有一个投影面缺失投影线，缺失投影线的条数为（）
A 1条
B 2条
C 3条
D 4条参考答案：B；
3.图7中，已知三棱柱面上的定线AB和BC的V面投影和H面投影，则其侧面投影应为（）
A B C D 参考
答案：B；
4.在图8中，有一个投影面缺失投影线，此投影面为（）
A H面
B V面
C W面
D 不能确定参考答案：C；
4.图2中，平面ADHE垂直于（）
A H面
B V面
C W面
D 不能确定参考答案：C；
5.图2中水平面总共有（）个
A 1
B 2
C 3
D 4参考答案：B；
7.图6中，平面ABC为（）
A 水平面
B 侧平面
C 正平面
D 一般位置平面
参考答案：A；
8.图11给出了物体的轴侧图，则物体侧面投影图正确的一项是（）
A B C D 参考答案：A；
9.图1中，点A位于点B 的（）
A 左下方
B 右下方
C 左上方
D 右上方参考答案：A；
10.图1中，直线AB的实际长度为（）
A 2mm
B 45mm
C 15mm
D 30mm参考答案：D；
11.图2中，C点的正面重影点为（）
A B点
B A点
C D点
D E点参考答案：C；
12.图1中，直线AB为（）
A 正垂线
B 铅垂线
C 水平线
D 正平线参考答案：D；
13.图10给出了物体的V面和H面投影，则V面投影应为（）
A B C D 参考答案：A；
14. 已知如图5所示，D点到V投影面的距离为（）
A 5mm
B 20mm
C 15mm
D 35mm参考答案：B；
15.图1中，直线与水平面的夹角为（）
A 30o
B 45o
C 60o
D 90o参考答案：A；
16.已知直线MN和直线EF均与平面ABC交于K点，则水平投影面上全部可见的线段(未给出)为（）
A f k和m k
B e k和m k
C f k和n k
D e k和n k参考答案：A；
17.图9给出了物体的V面和W面投影，则H面投影应为（）
A B
C D 参考答案：A；
18.如图4所示，直线AB与CD的位置关系为（）
A 平行
B 垂直相交
C 普通相交
D 交叉参考答案：D；
19.图2中的铅垂面为（）
A 平面ABCD
B 平面ABEF
C 平面ADEH
D 平面CDGH参考答案：B；
20.如图3所示，直线AB与BC的夹角为（）
A 锐角
B 直角
C 钝角
D 不能确定参考答案：D；。
