钢结构墙面板施工方案
钢结构墙面板施工方案

钢结构墙面板施工方案一、引言钢结构墙面板作为一种新型的建筑材料,具有优良的性能和广泛的应用前景。
在施工过程中,合理的施工方案对于保证施工质量、提高施工效率和保证安全至关重要。
本文将详细介绍钢结构墙面板施工方案。
二、施工前准备1. 材料准备:根据施工图纸和设计要求,准备好所需的钢结构墙面板和配件。
2. 设备准备:准备好所需的施工设备,如吊装设备、焊接设备等。
3. 施工组织:建立专业的施工组织,明确各个施工环节的责任和任务。
三、施工工艺1. 组织验收:在施工前,对材料进行验收,确保质量合格。
2. 安全措施:在施工现场设置警示标志,并配备专人负责安全管理。
3. 基础施工:根据设计要求进行基础施工,确保墙面板的承重能力和稳定性。
4. 墙面板安装:根据施工图纸和设计要求,将钢结构墙面板逐一进行安装,采用吊装和焊接的方式进行固定。
5. 焊接处理:对墙面板焊接进行质量检验,确保焊接点的牢固性和密封性。
6. 美观处理:对焊接点进行光滑处理,确保墙面板的整体美观。
7. 防腐处理:对墙面板进行防腐处理,提高其耐久性和抗腐蚀能力。
8. 完工验收:对已安装的墙面板进行验收,确保施工符合设计要求和施工标准。
四、施工注意事项1. 施工前应仔细阅读施工图纸和设计要求,并根据要求准备所需材料和设备。
2. 在施工现场设置警示标志,保证施工安全。
3. 吊装时应确保吊装设备和吊具的安全可靠。
4. 焊接时应根据焊接要求进行操作,确保焊接质量。
5. 完成施工后,应进行整体验收,确保墙面板的安装质量和美观度。
五、施工的优势和挑战1. 优势:钢结构墙面板具有重量轻、强度高、施工速度快等优点,可大大提高施工效率和降低施工成本。
2. 挑战:钢结构墙面板在施工过程中存在焊接质量、防腐处理和美观度等方面的问题,需要加强施工管理和施工工艺水平。
六、总结钢结构墙面板作为一种新型的建筑材料,具有很大的潜力和应用前景。
合理的施工方案对于保证施工质量、提高施工效率和保证施工安全至关重要。
钢结构墙面板施工方案

钢结构墙面板施工方案外墙板装安方案外墙板- 1 -一、前言说明二、夹芯板的储运2.1、吊运2.2、现场储存三、墙面板的安装3.1、工艺流程3.2、安装前的准备3.3、墙面板的安装3.4、收边的安装3.5、打胶3.6、清理3.7、验收四、注意事项一、前言说明- 2 -1.1、本手册适用于指导夹芯板的现场搬运、吊装、贮存及安装、清洁等施工工艺,是夹芯板安装的基本指导文件。
1.2、安装夹芯板及相关配件材料前,请仔细阅读本手册与项目有关的其他息,以保证顺利安装。
1.3、本手册所示安全仅为基本息,并不包括对使用者对每个工程的安全大小的适用程度。
必须考核此平安带装置及其负载参数曾经通过建筑师和工程师的验证并吻合规范及环境。
1.4、正确的施工流程和平安措施,配合本手册和施工图纸,将以最低廉的成本、最迅捷的速度保证承包商高质量的安装。
1.5、本手册正在进一步修改完善中。
二、夹芯板的储运2.1、吊运- 3 -吊带撑板短板可用叉车C型钢装卸成捆的夹芯板吊运,不能直接用吊钩和夹芯板间形成三角方式吊运,而必须使用吊杆,使吊杆与夹线板和吊杆间垂直吊运,并应找好起吊平衡点后吊运。
两起吊点之间的距离不应小于板长的要单捆起吊,小心轻放,不能将夹芯板拖行。
2.2、现场储存2.2.1、堆放地点必须平整、牢固、干净、通风。
堆场要尽可能靠近夹芯板安装的区域。
2.2.2、堆放时注意使用枕木高度应大于200mm,使堆放后的夹芯板有2~5°的倾斜角度,这样纵然夹芯板间进水,水也不会逗留在夹芯板上。
如放置室外,要有防雨措施,并定期通风。
2.2.3、夹芯板堆放地应阔别其他裸露钢材,以免这些钢材上的可锈蚀物飘落并附着在夹芯板上,难以肃清而造成锈斑。
2.2.4、夹芯板重叠堆放时,每叠不跨越三捆,不克不及在夹芯板上放置重物和踩踏,以制止损坏面漆以至钢板。
2.2.5、夹芯板采用聚乙烯保护膜包裹。
该膜不能长时间接受太阳光直射,否则会使保护膜很难撕落。

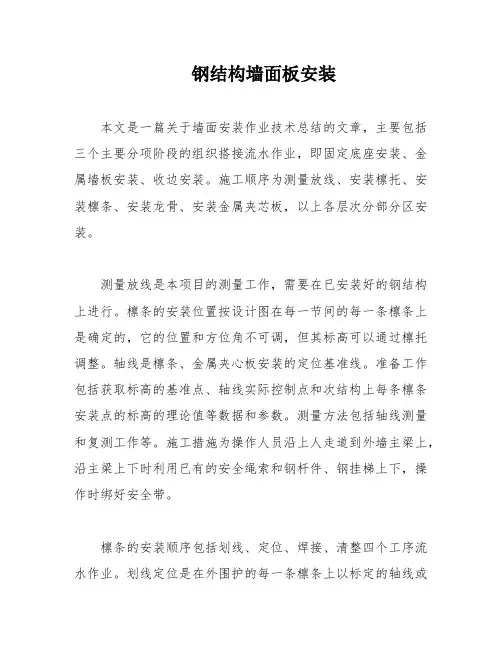

钢结构墙面板安装

钢结构墙面板安装本文是一篇关于墙面安装作业技术总结的文章,主要包括三个主要分项阶段的组织搭接流水作业,即固定底座安装、金属墙板安装、收边安装。
施工顺序为测量放线、安装檩托、安装檩条、安装龙骨、安装金属夹芯板,以上各层次分部分区安装。
测量放线是本项目的测量工作,需要在已安装好的钢结构上进行。
檩条的安装位置按设计图在每一节间的每一条檩条上是确定的,它的位置和方位角不可调,但其标高可以通过檩托调整。
轴线是檩条、金属夹心板安装的定位基准线。
准备工作包括获取标高的基准点、轴线实际控制点和次结构上每条檩条安装点的标高的理论值等数据和参数。
测量方法包括轴线测量和复测工作等。
施工措施为操作人员沿上人走道到外墙主梁上,沿主梁上下时利用已有的安全绳索和钢杆件、钢挂梯上下,操作时绑好安全带。
檩条的安装顺序包括划线、定位、焊接、清整四个工序流水作业。
划线定位是在外围护的每一条檩条上以标定的轴线或檩条的中线为基准线,标出第一块墙面板安装位置,以此为基准线按设计所定尺寸定长标出同条檩条上其他檩托的安装位置。
定位安装是根据檩托的安装布置编号图选择合适的檩托板,在安装收边檩条对应的檩托时,应调整檩托的朝向后再将其点焊在相应位置处。
安装檩托板时要准确做到“对号入座”。
檩托板和檩条焊接时,需要专人检查编号位置和高度是否正确。
焊接前,必须确保检查无误后再进行施焊。
焊工按照设计要求进行焊接,以保证焊缝质量。
每间檩托板和檩条焊接完毕后,需要专人清理焊渣和飞溅物,并将焊接处油漆。
在地面作业时,需要根据施工图纸按区域编号排布好檩条,并连接檩条调整标高用的连接板。
墙面作业人员分布在檩条安装位置。
吊机将檩条拉到墙面安装位置,墙面安装人员先用撬棍将其穿到檩托板上,然后安放到位复测后焊接。
安装人员桁架前移。
由于钢结构存在挠度和误差,因此在同一轴线区檩条安装完后,需要用目测或拉线等方式检查檩条的上翼是否在同一个曲面上。
如果误差较大,可以在檩托上加垫6mm厚钢板以调整檩条上表面保证檩条标高,或报告设计部门重新设计制作某些个别的檩托板。
厂房、库房、屋面墙面彩钢板施工组织方案

库房、厂房工程墙面板及屋面板安装施工组织设计施工组织设计为了保质保量的完成施工任务,金属压型板安装前,施工单位应按施工图的设计要求,计划周全,谨慎施工,编写安装施工组织设计,是保障高质量完成任务的重要环节.彩板围护结构的施工组织设计是工程总组织设计的组成部分,并纳入总施工组织设计中.一、技术准备1、组织技术人员,熟悉图纸、施工方案.在材料还未到现场之前将图纸上所反映的材料与料单进行对照,尺寸、型号、数量、资料与图纸应相符合,与详图设计人员进行图纸交底.2 、与技术工人和机具操作人员详细交待施工情况,并根据现场情况确定安装方案、实施施工方法和方案,制定技术和安全措施,保质、保量完成工程计划,提供各种专业相配合的施工建议.3、卸货后提前落实材料的堆放场地,尽可能减少二次搬运安装前对玻璃棉复合板安装工人对前道工序进行检查和交接,做好交接记录.4、彩钢板在卸车时就可就位到相应位置,减少二次搬运.因此,每面墙周围都应提供平整场地用于堆放彩板.二、工器具准备1、根据现场的条件使用满堂脚手架或移动式高架;检查已有脚手架安装,如发现存在安全隐患应及时进行修复.2 机械设备工具表3、施工组织:根据工程项目的实际情况和工期要求确定施工组织计划.项目负责人、质量、安全负责人、材料保管人员等.下设施工班组.施工现场人员配备如下:三、施工进度:本工程彩板围护结构的开工日期应安排在前一工序完成验收之后进行,以保证安装质量、成品保护和施工进度.墙面板及屋面板安装工期各10天,合计工期20天.先将时间进行分配如下:⑴派专业技术让人员进入现场复核尺寸1天.⑵现场复核完且确定详细尺寸后,备料两天,展开前期工作.⑶屋面板材料进场报检,9天完成屋面底板安装工程并报检.⑷墙面维护材料进场报检,7天完成墙面维护工程并报检.⑸自检完成后报检,并与相关资料一并呈报.四、彩钢板安装顺序及要求:1、材料堆放1>彩板围护结构的板材堆放场地应注意以下几点:<1>板材堆放应设在安装点的相近点,避免长距离运输.<2>板材宜随进度运到堆放点,避免在工地堆放时间过长,造成板材不可挽回的损坏.<3>堆放板材的场地旁应有二次加工的场地.<4>堆放场地应平整,不易受到工程运输施工过程中的外物冲击、污染、磨损、雨水的浸泡.<5>按施工顺序堆放板材,同一种板材应放在一叠内,避免不同种类的叠压和翻倒板材.<6>堆放板材应设垫木和其他承垫材料.并应使板材纵向承一倾角放置,以便雨水排出.<7>当板材长期不能施工时,现场应在板材干燥时用防雨材料覆盖.<8>彩钢板的堆放应在避雨处或有防雨措施下堆放.2〔保温棉的存放保温棉不能直接接触地面,防止受潮.上面及周围必须用防水布覆盖,并且保温棉底部须距地面20cm以上,并保护好保温棉上的出厂标识.2、板材现场加工对使用彩色压型钢板的项目,使用面积较大时多采用现场加工的方案.现场加工的须知:<1>现场加工的场地应选在屋面板的起吊点处.设备的纵轴方向应与屋面板的板长方向一致.加工后的板材放置位置靠近起吊.<2>加工的原材料<彩板卷>应放置在设备附近,以利更换彩板卷.彩板卷上应设防雨措施,堆放地不得放在低洼地上,彩板卷下应设垫木.<3>设备宜放在平整的水泥地面上,并应有防御措施.<4>设备就位后需作调试,并作试生产,产品经检验合格后方可成批生产.彩板压型板现场加工中,为解决特长板的垂直运输困难,将压型板机放置在临时台架上,将成品直接送到屋面上,而后作水平移动.3、安装放线由于彩板屋面和墙面板是预制装配结构,故安装前的放线工作对后期安装质量起到保证作用,不可忽视.<1>安装放线前应对安装面上的已有建筑成品进行测量,对达不到安装要求的部分提出修改.对施工偏差做出记录,并针对偏差提出相应的安装措施.<2>根据排板设计确定排板起始线的位置.屋面施工中,先在檩条上标定出起点,即沿跨度方向在每个檩条上标出排板起始点,各个点的连线应与建筑物的纵轴线垂直,而后在板的宽度方向每隔几块板继续标注一次,以限制和检查板的宽度安装偏差积累.同样墙板安装也应用类似的方法放线,除次之外还应标定其支承面的垂直度,以保证形成墙面的垂直平面.<3>屋面板及墙面板安装完毕后应对配件的安装作二次放线,以保证檐口线、屋脊线、窗口门口和转角线等的水平直度和垂直度.4. 搬运、吊装1>成捆钢板吊运,不能直接用吊钩和钢板间形成三角形方式吊运,必须使用吊杆、吊绳与钢板和吊具间垂直吊运.并找好起吊平衡点后吊运.要单捆起吊,小心轻放.禁止将钢板拖行.2>单张钢板搬运时,要视钢板的长度,须由3-5人抬运,以不使钢板变形为准.3>尽量将编号相同或长度相同的檩条或板一并搬运.檩条和板材按施工组织计划分批依次有序搬运吊装;4>吊装时,应将钢板按照安装方向放置屋面或脚手架上,避免钢板在屋面和脚手架上调整方向时,造成钢板的破损和变形,并尽可能减少在高空的二次搬运;5>搬运时不要在物体的表面上拖拉钢板,也不要将钢板之间拖拉,以避免损坏漆面;6>吊件制作应安全、牢固.板材、檩条应有吊装清单,交给现场有关人员验收;5、安装压型板前的检查1>材料:材料到达现场后,应立即检查产品外包装是否完好严密,产品承运单、装箱单、产品合格证是否齐全,依据产品承运单、装箱单对到达的产品进行数量、板型、尺寸进行核对,若产品有短缺或损坏,应及时向厂家提出书面声明,书面文件.2>安装图:开始安装前,安装单位应对安装图、安装手册及相关图纸有全面了解,若有疑问,请与**或厂家联系.3>主体结构:开始安装前,实际主结构相关尺寸应与有关图纸相符,所需核对工作如下:主结构的轴线距离;主结构外侧轴线的平面度和垂直度;钢架<檩条>间距是否与图纸一致,是否在同一平面上;钢架<檩条或檩条支托>标高是否与图纸一致;门窗建筑物突出的位置;与压型钢板相接处的砖墙、混凝土墙的高度及宽度;一>檩条的安装:1、首先根据图纸检查檩条支托的位置,尺寸确认无误后,将檩条按照图纸要求,采用栓接<或焊接>在相应的位置.并及时将檩条调整成水平状态或垂直状态,防止檩条因自重或结构应力等因素,造成檩条水平状态或垂直状态变形,给下一道工序带来不必要的麻烦.2、采用栓接的檩条,在安装的同时,应留有适当的调整余量,用挂线或其他手段,使檩条处在时,在将紧固螺栓终拧,紧固螺栓在紧固完成后,丝扣露出2―-3扣为宜.3、采用焊接的檩条,应在焊接前,按照图纸要求,详细核对檩条的位置、尺寸、规格,确认无误后方可施工,焊接前可将檩条临时固定在相应的焊接位置上,同时调整檩条的水平状态和垂直状态,确认无误后,可进行焊接施工.焊接完成后,须将焊接后的的残渣清理干净,并依据图纸对焊缝高度和焊接形式进行检查,如有误差可及时进行补焊或处理.焊接缝的防腐处理采用一遍底漆、二遍面漆,漆膜厚度≥75μm,以保证防腐的要求.4、组合檩条的安装大多集中在门、窗洞口或需加强的位置,更需注意檩条的规格、尺寸、位置.对预留的门、窗洞口应在安装的同时,检查对角尺寸、位置是否和图纸相符.二>保温棉的铺装保温棉具有保温、隔热、吸声、降噪的功能,正确的安装是质量的保证.保温棉的铺设,请严格按照保温棉布置图纸进行安装.屋面和墙面保温棉的安装,应按照保温棉布置图纸所标明的数量、尺寸安装.展开保温棉.将保温棉铺设就位,在外层屋面板或外层墙面板的内侧.将保温棉端部固定.保温棉纵向搭接时,必须在檩条处.保温棉横向搭接时,将棉胎对紧,同时将贴面卷起,用钉书机每隔30cm连接一点<或用胶带连接飞边>,随后进行屋面或墙面板的安装,进度要保持一致.不应将保温棉重叠铺装,以避免屋面或墙面凹凸不平.注意:在安装保温棉时,必须将棉毡之间完全紧密到位,避免冷桥的出现.从而达到最佳的保温隔热效果!三>屋面压型钢板及天沟的安装屋面系统在安装前应首先对屋面檩条平整度、檩距、坡度等进行检查,如发现与图纸不符可及时更改或修补.具体安装要求如下:1、复合板屋面的固定:在横坡每两块屋面搭接处,将带有翻边防水沿<上层钢板>一侧与搭接侧对接,对接后用自攻钉贯穿搭接测边缘与屋面檩条固定,然后将槽形连接板覆盖在搭接处.2、复合板屋面顺坡向搭接:上、下两块板搭接在支座<檩条>上,其搭接长度为200mm,所搭接部分用防水密封胶密封.3、与复合屋面板配套的收边板、泛水板尽可能背风向搭接,搭接长度200mm.4、在屋脊或图纸标注处,需将复合屋面板外层钢板上扳80度作用,形成挡水板—弯折截水.5、将复合屋面板外层板靠近天沟处下端下扳10度左右,形成滴水线,同时天沟处压型钢板需外挑50mm.6、屋脊处两坡钢板间,应留出50mm左右空隙,以便插入上扳工具,完成上扳作业后在空隙位置内充填柔性简易保温材料.7、在屋面有通风器或出屋面管道的周围,应严格按照施工图纸的要求,安装好节点材料,以免发生渗漏.8、天沟板若为压型钢板,其搭接长度为200mm,并施以两道封胶,位置分别距相互搭接的两块板边缘15mm,并以防水铆钉固定搭接部位.防水铆钉两道,单排中心距为80mm,相错分布,铆钉应打在封胶线上.天沟端部的处理应按照图纸标明的尺寸安装.天沟落水口处,以一圈防水铆钉固定,铆钉间距40mm与天沟板连接,并施以两道封胶.9、封胶挤出时宽度应掌握在6mm左右,搭接处封胶挤压后,厚度约为3mm,宽度在10mm以上.每管封胶<300ml>约打12m长,封胶中心距板边15mm左右.打胶前必须除去压型板保护塑料薄膜,并将表面擦拭干净.10、屋面板的收边板和泛水板搭接长度均为150mm,均需施封胶一道.四>墙面压型钢板的安装墙面压型钢板采用现场复合的安装方式:1、墙面系统压型钢板的安装,应首先对安装好的墙面檩条进行检查,包括檩距是否和图纸一致,垂直度和水平度是否在同一平面,檩条防腐层是否完好,门窗位置是否和图纸一致,如发现与图纸不符,及时调整或更改.2、请注意是否有变截面的檩条在同一立面,如有请注意不同截面间的节点构造.3、墙面系统压型钢板的安装:压型板的铺设要注意安装顺序,一般为自下向上安装,同时避免左右两头同时安装,应从建筑物的一端向另一端进行,板肋搭接应当和当地常年风向相背,请注意安装第一块板的重要性.4、墙面压型钢板横向连接只搭接一个肋,无封胶,压型板纵向连接为插接,顺水流方向,插接间隙须严密.正确的横向搭接方式墙面外层板压型钢板竖向连接需120mm,无封胶.墙面内板竖向搭接为50mm,无封胶.墙面外板的固定,应将固定螺钉与钢板和檩条垂直,并对准檩条中心,每肋<波谷里>一颗,距离波峰下边缘10mm,打钉前应挂线,使螺钉打在一条直线上.正确的打钉位置5、墙面内板的固定和外板相同,固定螺钉每肋一颗<波谷里>.6、在有出墙管道洞口处,墙板内侧应做补强处理.7、每安装5--6块钢板,即需检查板两端的平整度,以保证板平行铺设,如有误差,应及时调整.8、建筑物阴阳角、门、窗洞口处,应按照图纸所标明的收边板位置、尺寸进行安装,安装收边板时,请注意收边板的平整度.五>开洞处理施工中不可避免地要对墙面板或屋面板进行切割、开洞处理,应做如下准备工作并注意:1、切割前必须在板材上进行标注、放样.2、在切割后板的切割部位产生的毛刺、卷边等应进行打磨处理.3、应注意:在切割后必须将所切割的墙面板或屋面板进行清洁处理,以免切割时产生的铁屑腐蚀后对板的使用寿命造成影响.六>墙面泛水板的安装1、墙面泛水板垂直搭接100mm,无封胶,水平方向自然搭接无封胶.2、同屋面一样,封胶使用时的方法参见本节四>第9条.七>安装过程中和完毕后的检查以下工作必须进行:1、检查固定镙钉是否牢靠,检查钉子所用部位是否一致,止水垫是否完整,不得有脱落,破损和松动现象.2、窗上下口处的收边板的水平度;3、对与实际长度偏差较大的压型板进行现场切割时,边缘处不可有毛刺,应保持整齐;4、内板在吊装过程中,应避免尤其是外侧与钢结构或檩条表面接触产生板表面的磨损;5、若压型板涂层表面被划伤,应将划伤处清理干净,使之干燥,然后用漆补涂;6、安装完毕后,应对压型板表面进行清理工作,特别是严禁在钢板上存放任何金属物,以免腐蚀钢板,影响使用寿命.7、屋面安装完成后,应采用淋水实验的方法,对封闭的建筑物节点部位进行防水检测.五、安装中的须知1、在安装好的屋面压型钢板上应铺设步道,尽量减少行走,须穿不带钉、不带纹底的软鞋.禁止在天沟板上站立和行走.2、屋面板单位面积内严禁集中站人,应小于2人/㎡3、螺钉固定顺序必须与压型钢板铺设方向相同,严禁逆向固定螺钉.4、现场切割钢板,应尽量在地面进行.不得在靠近其它钢板的地方切割.严禁在其它压型钢板上进行此项作业.切割时,压型钢板的正面朝下,切割后钢板上有残余铁屑及飘落在周围钢板上的铁屑必须全部清扫干净,否则铁屑将很快生锈,从而影响钢板的美观和寿命.5、每天安装工作完成后,必须将屋面和墙壁面当天留下的所有铁屑,杂物及时清扫干净.6、吊上屋面当天不能安装的钢板,要成捆堆放并加以束缚,以免被大风刮走.7、天沟及开孔为屋面防水的重要部位,施工人员要精心施工,质检人员要重点检查,未经检查合格,不能进行下一道工序.8、压型钢板上划线宜用水彩笔,不能用带尖金属在钢板上作记号,不能与铅,铜材料接触使用.使用硅胶的地方不能刷油漆.9、压型钢板搭接前应除去保护塑料薄膜,并擦拭干净板的表面,需要打胶的地方应清除尘土、油污,并最好用松节油浸的布擦拭干净,以保证搭接处封胶的密封效果.连接面要保证干净,无尘.10、在安装保温棉时,请注意要将有贴面的一面朝向室内.11、收边板的最宽面超过400mm应更换为压型钢板.12、建筑物的立面高度超过15m时,先安装靠近屋面的墙板.六、竣工验收将经监理审核原材料报验资料、施工方案等资料汇总,将安装过程形成的安装资料做成报验资料报监理审核,同时申请对本公司工作范围进行质量验收.彩板围护结构在竣工验收时应提交以下文件:<1>压型板所采用的彩板出厂材质证书;<2>保温材料的材质证书;<3>压型板的出厂合格证;<4>防水密封材料的出厂合格证;<5>连接件的出厂合格证;<6>围护结构的施工图设计文件及变更通知书;<7>围护结构的质量事故处理记录.对围护结构应做如下外观检查:1.自测屋面、墙面平整,屋面檐口、屋脊、山墙及墙面下端等处成一直线.2.彩板面色泽一致,无污染,损伤处有无修复等.3.彩板围护结构的长向搭接成一直线,板间缝成一直线,并且与各有关轴线垂直或平行.4.目测各泛水件成一直线.5.目测各连接件是否纵横成一直线.6.抽检连接件的紧固情况,有无松动,板面有无被紧固件压凹现象.7.彩板板面有无褶皱,错打孔等.8.密封胶的封闭是否到位,有无假封现象.七、质量验收标准本工程质量验收标准:《钢结构工程质量验收规范》本工程质量目标:合格.八、质量保证措施安装过程中务必进行自检,检查依据以下偏差进行,对超差的部位及节点及时进行处理;九、安全及环境保护1、在压型钢板施工以前,应做好安全技术交底,层层落实安装生产责任制.2、定期与不定期的进行安全检查,经常开展安全教育活动,使全体职工提高自我保护能力.3、现场用电必须严格执行有关规定,施工用电的接电口应有防雨、防漏电的保护措施,防止施工人员高空触电.4、进入施工现场必须戴安全帽,高空作业必须系安全带,穿防滑鞋.5、压型钢板铺设时,需边拆除安全网,边铺设压型钢板.并及时做好临边与洞口的防护工作.6、压型钢板施工时两端要同时拿起,轻拿轻放,避免滑动或翘头.施工剪切下来的料头要放置稳妥,随时收集,避免坠落.非施工人员禁止进入施工楼层 ,避免焊接弧光灼伤眼睛或晃眼造成摔伤,焊接辅助施工人员应戴墨镜配合施工.7、做好高空施工的安全防护工作,铺设专用的交通马道,在工人施工的钢梁上方安装安全绳,工人施工时必须把安全带挂在安全绳上,防止高空坠落;对患有高空作业疾病<心脏病、高血压、贫血等>的人员不得安排高空作业.8、下一楼层应有专人监控,防止其他人员进入施工区和焊接火花坠落造成失火.。
钢结构彩瓦墙面板施工方案

钢结构彩瓦墙面板施工方案一、材料准备1.1 核对彩瓦墙面板型号、数量与施工图纸要求是否一致。
1.2 确保钢结构导轨、连接件、密封胶等辅助材料的质量与规格符合设计要求。
1.3 检查所有材料是否有损坏、变形或锈蚀等情况,确保材料质量。
二、墙面测量与标记2.1 使用经纬仪和水平尺测量墙面,确保墙面平整度和垂直度。
2.2 根据施工图纸,在墙面上标记出彩瓦墙面板的安装位置及导轨安装线。
三、导轨安装与固定3.1 按照标记线,使用膨胀螺栓或其他专用固定件将导轨安装在墙面上。
3.2 确保导轨安装平直,水平度和垂直度偏差不超过允许范围。
四、墙面胶水涂抹4.1 使用专用墙面胶水,按照制造商推荐的涂抹方法,均匀涂抹在墙面上。
4.2 确保胶水涂抹均匀,无遗漏,且厚度符合要求。
五、彩瓦墙面板安装5.1 将彩瓦墙面板按照顺序放置在导轨上,确保面板与导轨配合紧密。
5.2 使用专用工具轻轻敲打面板,确保面板与墙面紧密贴合。
六、墙面板固定与调整6.1 使用专用卡具或连接件将彩瓦墙面板固定在导轨上。
6.2 调整面板的位置,确保墙面的平整度和美观度。
七、缝隙修补与清理7.1 使用专用密封胶对彩瓦墙面板之间的缝隙进行密封处理。
7.2 清理墙面和面板上的杂物、污渍等,保持墙面干净整洁。
八、工程验收与交接8.1 对已完成的彩瓦墙面板安装工程进行全面检查,确保施工质量符合设计要求和相关标准。
8.2 整理施工记录和相关资料,进行工程验收。
8.3 将验收合格的工程交接给使用单位或相关部门,并做好移交记录。
九、注意事项9.1 施工过程中,要严格遵守安全操作规程,确保施工人员的安全。
9.2 在材料搬运、存储和使用过程中,要注意防止损坏和浪费。
9.3 对于施工过程中出现的问题,要及时汇报并采取相应措施进行处理。
9.4 施工结束后,要及时清理现场,保持环境整洁。
以上施工方案仅供参考,具体施工过程中应根据实际情况进行调整和优化。
同时,施工过程中应严格遵守国家及地方相关法规和规范,确保施工质量与安全。
钢结构屋面彩板安装施工方案

一、工程概况彩板安装施工方案一,工程概况本工程位于 ,建面积为 m2。
地上一层,建筑总高度为3m结构形式是钢架结构二,编制依据1.钢结构图纸一套2,工程洽商,设计变更及图纸会审记录3,《钢结构工程施工验收质量规范》GB50205-20014,相关行业标准,质量体系文件及工程管理制度三,施工范围厂房屋面.墙面彩钢板安装,运输及验收四,施工准备1.作业人员项目部在工人进场后,当天对工人进行进场安全教育,并对工人进行技术辅导及质量控制教育。
施工人员必须持证上岗。
项目部按规定对相关人员进行技术交底。
2.主要设备3、材料进场检验、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明。
、检验成型板规格尺寸、厚度、数量、长度及宽度。
、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。
、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。
、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。
、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。
、彩色钢板缓慢下降待吊车手控制定位后依序放下。
、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。
、彩钢板屋面板吊运的材料堆放(彩钢板采用现场地面成型,暂定在1轴)、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐堆置并以帆布或塑胶布覆盖。
、地面堆放材料时为保持干燥须铺设枕木(枕木高于6cm以上),材料不得接触地面,枕木间距不大于3M,且需安排倾斜放置,以利排水。
、材料吊运屋架前应以钢带捆扎束紧。
4、施工准备、钢结构主体验收合格;、刷完成;、各种施工机具设备检查正常。
、施工前认真查阅图纸、洽商、方案、相关安全质量规范,找出屋面工程中施工难点、安全质量施工注意点等,做到施工中重点突出。
五.施工方法1.施工布置.流水线划分(1)A-D/1-16(2)D-H/1-16.劳动力计划施工工序安排(1)屋面:彩板进场——搭设施工平台——天沟安装——下层板安装——保温棉铺设——屋面板安装——屋脊帽盖安装——山墙泛水安装——天沟防水处理——零星布定(2)墙面:彩板进场——搭设施工平台——墙面放线安装——铺设保温棉——内墙板安装——泛水件安装——门窗口包件安装——工程验收2.钢结构彩板:屋面板施工方法屋面底板为Q900型板,施工时先将底板固定在檩条上平面,然后在铺岩棉保温层。
钢结构墙施工方案

钢结构墙施工方案1. 简介本文档旨在提供钢结构墙的施工方案,以确保施工过程安全、高效。
2. 施工准备2.1 材料准备- 钢结构墙板及连接件- 基础材料:水泥、骨料等- 施工工具:搅拌机、砂轮机等2.2 施工前准备- 确定施工场地,并进行清理和平整- 制定详细的施工计划,包括工期和施工顺序- 配备必要的施工人员和技术人员3. 施工步骤3.1 基础施工- 根据设计要求,在施工场地上进行基础的浇筑和固定,确保基础牢固可靠。
3.2 钢结构墙板安装- 依据设计图纸,进行钢结构墙板的安装,确保墙板的水平和垂直度。
- 使用专业工具进行墙板和连接件的连接,确保连接牢固。
3.3 砂浆填充- 在钢结构墙板之间,使用砂浆进行填充,填补空隙并增加墙体的稳定性。
3.4 表面处理- 确保钢结构墙面平整、无明显凹凸。
- 使用适当的涂料进行表面处理,以提高防腐蚀性能和美观度。
4. 安全措施- 施工现场应设立明显的安全警示标志,保证施工人员和周围人员的安全。
- 施工人员应佩戴符合要求的安全防护用品,如安全帽、手套等。
- 施工期间应定期进行安全巡视,及时排除安全隐患。
5. 施工质量控制- 严格按照设计要求进行施工,确保每一步操作准确无误。
- 施工中进行质量把关,确保每一道工序的质量符合标准。
- 完工后进行质量检查,确保钢结构墙施工质量合格。
以上为钢结构墙施工方案的基本内容,希望能对您的工作有所帮助。
如有任何问题,请随时与我们联系。
谢谢!。
钢结构墙面板施工方案

钢结构墙面板施工方案1. 引言钢结构墙面板是一种轻质高强度的墙体材料,具有良好的隔热、隔音、防火和抗震性能。
本文旨在提供钢结构墙面板施工方案,以便确保施工过程顺利进行并保证施工质量。
2. 施工准备在开始施工前,需要进行以下准备工作:•确定施工图纸:根据设计方案,准确地了解施工图纸,并明确每个墙面板的尺寸和位置。
•检查基础和地面:确保基础和地面平整牢固,符合施工要求。
•配套工具和材料:准备好所需的施工工具和材料,如吊具、螺栓、焊接材料等。
3. 施工步骤3.1 安装钢结构框架1.根据施工图纸的要求,在基础上布置好钢结构框架的位置。
2.检查钢结构框架是否与设计要求一致,然后进行固定,通常会使用螺栓或焊接来连接各个部件。
3.检查钢结构框架的垂直度和水平度,必要时进行调整。
4.在确认钢结构框架安装无误后,进行验收,并记录相关数据。
3.2 安装墙面板1.根据施工图纸标注的尺寸,将墙面板进行切割或加工,并标注好编号。
2.使用吊具将墙面板逐块吊装至预定位置。
3.安装墙面板时需要保持水平、垂直和平整度,确保与其他墙面板对齐。
4.使用螺栓或焊接将墙面板与钢结构框架固定。
5.安装完成后,检查墙面板的牢固性和整体质量。
3.3 进一步处理1.填充缝隙:对墙面板之间的缝隙进行处理,通常使用填缝剂或密封材料进行填充,以确保墙面的防潮和隔音效果。
2.表面处理:对墙面板表面进行喷涂或涂刷,以增加其耐久性和美观度。
3.安装门窗:根据设计需要,在墙面板上安装门窗,并做好密封工作。
4. 安全措施在钢结构墙面板施工过程中,需要注意以下安全事项:•工人应该穿戴合适的劳动防护用具,如安全帽、护目镜、防滑鞋等。
•操作时应注意维护自己和周围人员的安全,避免发生意外。
•在使用吊具和焊接设备时,需保持周围环境的安全,防止摔落和火灾等事故的发生。
5. 施工质量控制为了保证钢结构墙面板施工的质量,需要进行以下质量控制措施:•定期检查施工工艺和施工质量,确保与设计方案一致。
钢结构墙板施工方案

钢结构墙板施工方案1. 简介钢结构墙板是一种轻型、高强度的建筑材料,适用于各种建筑类型,包括工业建筑、商业建筑和住宅建筑。
本文档将介绍钢结构墙板的施工方案,包括施工前的准备工作、施工步骤、安全措施等内容。
2. 施工前准备在开始施工之前,需要进行以下准备工作:2.1 设计和计划在施工开始前,应根据建筑设计图纸和规范要求制定详细的施工方案和计划。
这包括确定施工步骤、施工工艺和施工顺序,以确保施工过程的顺利进行。
2.2 材料和设备准备准备好所需的钢结构墙板、连接件、螺栓等施工材料,确保其质量符合要求。
同时,准备好必要的施工工具和设备,如起重机、电动葫芦、焊接设备等。
2.3 人员培训施工人员应接受相应的培训,掌握钢结构墙板的施工工艺和相关安全知识。
特别是高空作业的人员,应具备相关的安全操作技能和防护措施。
3. 施工步骤3.1 基础施工在进行钢结构墙板施工之前,需先完成建筑基础的施工。
这包括地基开挖、地基处理、浇筑基础等工作。
确保基础平整、牢固,满足钢结构墙板施工的要求。
3.2 钢结构墙板安装3.2.1 钢结构墙板的切割和预处理根据设计图纸和施工方案,将钢结构墙板进行切割和预处理。
确保钢板尺寸和形状的准确性,以便后续的安装工作。
3.2.2 钢结构墙板的定位和安装根据设计要求,通过悬挂装置或支撑架将钢结构墙板定位在正确的位置。
使用螺栓和连接件将墙板与梁柱连接,确保其稳固和牢固。
3.2.3 钢结构墙板的调整和校正在安装过程中,需要根据实际情况进行调整和校正。
使用水平仪、测量工具等设备,确保墙板的水平度和垂直度符合要求。
3.3 钢结构墙板的固定和连接完成钢结构墙板的安装后,需进行固定和连接工作。
使用螺栓、焊接等方式,确保墙板之间的连接牢固可靠。
3.4 钢结构墙板的防腐处理根据设计要求和环境条件,对已安装的钢结构墙板进行防腐处理。
采用喷涂、刷涂等方式,使用适当的防腐材料,保护墙板免受腐蚀和氧化。
4. 安全措施钢结构墙板施工过程中,需注意以下安全措施:•施工人员应佩戴防护帽、安全鞋等个人防护装备。
钢结构墙施工方案

钢结构墙施工方案
钢结构墙是一种新型的墙体结构方式,具有轻质、高强度、耐腐蚀和施工方便等特点,逐渐成为建筑施工领域的热门选择。
以下是一份钢结构墙的施工方案。
一、材料准备:
1. 钢结构墙板:选择钢质材料,具有良好的机械性能和耐候性能;
2. 螺栓和螺母:选择高强度螺栓和螺母,以确保墙体的稳固性;
3. 钢结构墙立柱:选择合适的钢结构墙立柱,根据设计要求选择型号和尺寸;
4. 水泥、砂浆和砂石:用于墙体砌筑和填充。
二、施工步骤:
1. 设计布局:根据设计要求和施工平面图,确定钢结构墙的位置和间距,标记出墙体的轮廓;
2. 安装立柱:按照设计要求和间距,在地面上打好基础,将钢结构墙立柱固定在基础上,确保立柱的竖直度;
3. 安装墙板:将钢结构墙板固定在立柱上,采用螺栓和螺母连接,确保墙板的平整度和稳固性;
4. 砂浆填充:在钢结构墙板和立柱之间填充砂浆,以增加墙体的稳固性和承重能力;
5. 梁安装:根据设计要求,在墙体顶部安装梁,以增加墙体的稳固性和抗震能力;
6. 粉刷装饰:待墙体安装完成后,进行粉刷装饰,以美化墙面。
三、注意事项:
1. 施工前需进行充分的安全宣传和培训,提高施工人员的安全意识;
2. 施工现场需设置安全警示标识,确保施工人员的安全;
3. 施工过程中需严格控制材料的质量,确保墙体的稳定性和安全性;
4. 每一步施工完成后都要进行必要的验收,确保施工质量符合要求。
以上是钢结构墙的施工方案,通过合理的材料选择和施工步骤,可以确保钢结构墙的稳定性和安全性。
同时,在施工过程中要加强对施工人员的培训和安全管理,以确保施工过程的安全性和质量。
钢结构厂房夹芯板墙面外板系统安装方案12

钢结构厂房夹芯板墙面外板系统安装方案6.4.1冷库外墙板安装(PIR夹芯板)工艺本工程项目的冷库外墙为300厚改性PIR夹芯板,分两层安装,外层为200厚改性PIR夹芯板(无檩体系)横装,内层为100厚改性PIR 夹芯板(无檩体系)竖装。
墙体保温板得经受住日晒雨淋、风载、海边气候的腐蚀等条件。
故我们从安装固定方式、安装所用的工具及产品运输形式等方面编制了如下的技术说明。
6.4.2 墙面工程安装6.4.2.1 材料准备(1)墙板的准备每批墙板制作完成后,都应有原材料质量证明书和出厂合格证书。
原材料质量证明书应包括彩钢板生产厂家的产品质量证明书。
出厂合格证书应包括质量检验结果、供货清单、生产日期等。
墙板基板不应有裂纹,涂层、镀层压型金属板成型后,其涂层、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。
其表面应干净,不应有明显凹凸和皱褶。
本工程墙板类型多种,冷库外墙为改性PIR夹芯板,防火墙采用岩板夹芯板(至上层板底),楼梯间、电梯井、电气控制室等房间隔墙采用厚岩棉夹芯板,更衣区隔墙全部采用轻钢龙骨隔墙,办公区隔墙采用铝合金框钢化玻璃隔墙。
(2)材料堆放板材堆放应设在安装点的相近点,避免长距离运输,可设在建筑的周围和建筑内的场地中。
板材宜随进度运到堆放点,避免在工地堆放时间过长,造成板材不可挽回的损坏。
堆放板材的场地旁应有二次加工的场地。
堆放场地应平整不易受到工程运输施工过程中的其他外物冲击、污染、磨损、雨水的浸泡。
(3)墙板配件墙板配件主要为墙面配件,墙面配件有转角件、板底泛水件、板顶封边件、门窗洞口包边件等,各种压型钢板配件由深化设计室根据工程实际要求进行设计下料。
(4)连接件本工程墙面钢板所采用的连接件为自攻螺钉,外露自攻螺钉的颜色应与彩钢板外颜色相同,泛水板安装采用防水铆钉连接。
连接件应由专业生产厂家供应,收货时应检查出厂合格证、材质单和技术性能书等,使用时须对成箱到货的产品进行规格型号和数量的检查。
钢结构屋面彩板安装施工方案

钢结构屋面彩板安装施工方案文档编制序号:[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]一、工程概况彩板安装施工方案一,工程概况本工程位于 ,建面积为 m2。
地上一层,建筑总高度为3m结构形式是钢架结构二,编制依据1.钢结构图纸一套2,工程洽商,设计变更及图纸会审记录3,《钢结构工程施工验收质量规范》GB50205-20014,相关行业标准,质量体系文件及工程管理制度三,施工范围厂房屋面.墙面彩钢板安装,运输及验收四,施工准备1.作业人员项目部在工人进场后,当天对工人进行进场安全教育,并对工人进行技术辅导及质量控制教育。
施工人员必须持证上岗。
项目部按规定对相关人员进行技术交底。
2.主要设备3、材料进场检验3.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明。
3.2、检验成型板规格尺寸、厚度、数量、长度及宽度。
3.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。
3.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。
3.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。
3.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。
3.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。
3.8、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。
3.9、彩钢板屋面板吊运的材料堆放(彩钢板采用现场地面成型,暂定在1轴)4、施工准备4.1、钢结构主体验收合格;4.2、刷完成;4.3、各种施工机具设备检查正常。
4.4、施工前认真查阅图纸、洽商、方案、相关安全质量规范,找出屋面工程中施工难点、安全质量施工注意点等,做到施工中重点突出。
五.施工方法1.施工布置1.1.流水线划分(1)A-D/1-16(2)D-H/1-161.2.劳动力计划1.3 施工工序安排(1)屋面:彩板进场——搭设施工平台——天沟安装——下层板安装——保温棉铺设——屋面板安装——屋脊帽盖安装——山墙泛水安装——天沟防水处理——零星布定(2)墙面:彩板进场——搭设施工平台——墙面放线安装——铺设保温棉——内墙板安装——泛水件安装——门窗口包件安装——工程验收2.钢结构彩板:2.1屋面板施工方法屋面底板为Q900型板,施工时先将底板固定在檩条上平面,然后在铺岩棉保温层。
钢结构墙施工方案

钢结构墙施工方案一、引言钢结构墙是一种采用钢材作为主要构造材料的建筑墙体系统。
相比传统的混凝土和砖石墙体,钢结构墙具有轻质、高强度、可重复利用等优点,因此在现代建筑中得到广泛应用。
本文将介绍钢结构墙施工的方案和步骤。
二、施工前准备工作1. 施工技术准备在进行钢结构墙施工前,施工方需对施工团队进行培训,确保施工人员具备相关的钢结构墙施工技术和操作经验。
2. 施工材料准备钢结构墙施工需要准备的主要材料包括:钢结构墙板、连接件、螺栓、焊接材料等。
这些材料需要符合国家相关标准,并经过质量检测合格后方可使用。
3. 工地准备施工方应对工地进行准备,包括清理场地、平整地面、搭建施工临时设施等。
同时,还需确定施工时的安全措施,确保施工过程中的安全。
三、施工步骤1. 钢结构墙板安装首先,需按照设计要求将钢结构墙板运送至工地,然后按照预定位置进行拼装。
施工人员需使用吊车、起重机等设备进行安装。
在安装过程中,要确保墙板的水平和垂直度,以及墙板之间的连接牢固。
2. 连接件安装连接件是钢结构墙的重要组成部分,起到连接墙板的作用。
在安装连接件时,需要严格按照设计图纸和相关规范进行操作。
连接件的安装应注意连接的牢固性和稳定性。
3. 螺栓连接螺栓连接是钢结构墙施工中常用的一种连接方式。
在进行螺栓连接时,需要确定连接的位置和数量,并使用扭矩扳手等工具进行拧紧,确保连接的牢固性。
4. 焊接钢结构墙在施工过程中,可能需要进行一些焊接工作,如焊接连接件、补强材料等。
焊接前需清理焊接表面,保证焊接的质量和牢固性。
焊接时应注意安全,使用防护设备,避免产生焊接灰尘和有毒气体。
5. 检查和验收施工完成后,需进行对钢结构墙的检查和验收工作。
检查内容包括墙面平整度、墙板连接处的牢固性等。
验收合格后,方可进行下一步工作。
四、施工注意事项1. 安全第一施工过程中,需确保施工人员的安全。
施工人员应佩戴好安全帽、安全鞋等防护设备,严禁无关人员靠近施工区域。
钢结构屋面彩板安装施工方案

彩板安装施工方案一,工程概况本工程位于亚太森博(山东)浆纸有限公司项目部正前方,建面积约2200m2。
地上一层,建筑总高度为9.45m结构形式是框架结构二,编制依据1. 亚太森博(山东)浆纸有限公司图纸一套2,工程洽商,设计变更及图纸会审记录3,《钢结构工程施工验收质量规范》GB50205-20014,相关行业标准,质量体系文件及工程管理制度三,施工范围厂房墙面彩钢板安装,保温棉铺设,防水透气膜的铺设,天沟制作安装四,施工准备1.作业人员项目部在工人进场后,当天对工人进行进场安全教育,并对工人进行技术辅导及质量控制教育。
施工人员必须持证上岗。
项目部按规定对相关人员进行技术交底。
2.主要设备设备名称数量规格用途序号1 钢丝绳。
留绳10根安装2 麻绳100m 安装3 钢丝8m 0.5 彩板提升4 手电钻10把彩板安装5 剪刀2把彩板安装6 电缆线300m 用电3、材料进场检验3.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明。
3.2、检验成型板规格尺寸、厚度、数量、长度及宽度。
3.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。
3.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。
3.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。
3.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。
3.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。
3.8、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。
3.9、彩钢板屋面板吊运的材料堆放(彩钢板采用现场地面成型,暂定在1轴)3.9.1、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐堆置并以帆布或塑胶布覆盖。
3.9.2、地面堆放材料时为保持干燥须铺设枕木(枕木高于6cm以上),材料不得接触地面,枕木间距不大于3M,且需安排倾斜放置,以利排水。
钢结构墙面与屋面围护系统安装施工方案

钢结构墙面与屋面围护系统安装施工方案第一节围护系统概述1.墙面系统概述本工程墙面系统分布在辅料库、原料库与主厂房三个单体外围,墙面围护均为内外双层压型钢板,外板厚度0.6mm,内板厚度0.5mm, 设计要求钢板Fy=345MPa;内外板间填充离心玻璃棉,玻璃棉厚度100mm,局部50mm,围护分布及组成结构如下图所示。
墙面围护分布图墙面围护构造图2.屋面系统概述本工程屋面系统分布在辅料库、原料库、主厂房与食堂四个单体屋面部位,屋面围护均为内外双层压型钢板,外板厚度0.6mm,内板厚度0.5mm, 设计要求钢板Fy=345MPa;内外板间填充离心玻璃棉,玻璃棉厚度100mm,局部50mm,围护分布及组成结构如下图所示。
屋面围护分布图屋面围护构造图W1(单层板带保温构造) W3(双层板带保温构造)第二节围护系统安装准备(1)根据钢结构实际尺寸,绘制压型彩钢板排板图,根据排板图编制详细的彩板加工计划进行彩板加工;(2)对施工人员进行技术培训和安全生产交底;(3)准备安装所需机具,并保证能正常运转;(4)复核与压型彩钢板施工安装有关钢构件的安装精度,清除檩条的安装焊缝药皮和飞溅物,并涂刷防锈漆进行防腐处理。
第三节围护系统安装工艺1.墙面压型彩板的安装工艺(1)安装墙板保温棉墙面保温棉竖向安装,用自攻钉直接固定在墙面檩条上,保温棉横向不需搭接,但需要紧密贴实,纵向在檩条上搭接;(2)安装第一块外墙板墙板安装从整面墙一端到另一端,为了整体墙面美观,墙面金属板的铺设要注意主视方向视觉效果,安装方向与主视方向相背。
安装第一块墙板时控制墙板的垂直度与板底标高作为下一块墙板参照基准;(3)安装剩余外墙板安装后续墙板时以第一块板为基准,保证板缝垂直度与接缝美观,每安装5~6块板后需复测板的垂直度,并作为新的基准板;(4)安装内墙板内板安装方法同外板。
从每个柱距间从一端向另一端安装。
(5)安装墙面包角,墙面细部修整并打密封胶,墙面典型节点处理如下图。
钢结构墙面板安装

墙面安装作业技术总结本工程现场可按照固定底座安装、金属墙板安装、收边安装三个主要分项阶段组织搭接流水作业。
施工顺序:测量放线→安装檩托→安装檩条→安装龙骨→安装金属夹芯板→以上各层次分部分区安装。
一、测量放线本项目的测量工作是在已安装好的钢结构上进行。
檩条的安装位置按设计图在每一节间的每一条檩条上是确定的,它的位置和方位角不可调,但其标高可以通过檩托调整。
轴线是檩条、金属夹心板安装的定位基准线。
1、准备工作根据工程情况,配备3-4人组成测量组,其中测量技术员1名,专职负责檩托、檩条安装和墙板安装的测量工作。
获取以下数据和参数:1)标高的基准点,轴线实际控制点;2)次结构上每条檩条安装点的标高的理论值,钢结构卸载后次结构上金属板安装区域最上一条檩条、中间一条檩条、最下一条檩条安装点的标高实际测量值。
复测工作是对轴线、水平基准点和檩托板安装位置标高控制点进行测量。
测量标注平面图中的轴线,标高控制点为每条次结构上檩安装位置以及设计要求的其他点。
2、测量方法1)轴线测量。
根据本建筑物的总平面图的布置,从坐标原点复核各测量基准点的位置,在各基准点上分别测量工具,按设计图上轴线所标示分度数分别测定各条轴线点,将其标定在相应位置的钢檩条上,在每节间检查该轴线是否与檩条中线重合,将结果反馈给设计部门(此线应作为檩条、金属板安装的基准线)。
2)测量结果无误后,组织测量人员进行对分区、放线做好标记。
放线后,再进行复查,使放线与设计图纸相吻合。
将测量结果反馈给设计部门,由设计工程师根据控制点标高测量值、设计模型标高值对相应檩托、檩条进行设计处理。
3)施工措施:操作人员沿上人走道到外墙主梁上,沿主梁上下时利用已有的安全绳索和钢杆件、钢挂梯上下,操作时绑好安全带。
二、檩条的安装1、施工顺序考虑设计和供货进度,从8轴、9轴向两侧开始作业,分为划线、定位、焊接、清整四个工序流水作业。
1)划线定位。
在外围护的每一条檩条上以标定的轴线或檩条的中线为基准线,标出第一块墙面板安装位置,以此为基准线按设计所定尺寸定长标出同条檩条上其他檩托的安装位置;2)定位安装。
钢结构厂房内墙板安装施工方案

本工程为某钢结构厂房内墙板安装工程,厂房面积共计10000平方米,内墙板采用轻钢龙骨加岩棉板结构。
本方案旨在指导施工人员按照规范、高效、安全的原则完成内墙板安装任务。
二、施工准备1. 材料准备:轻钢龙骨、岩棉板、自攻螺丝、膨胀螺丝、电钻、水平尺、墨斗、线锤等。
2. 工具准备:电钻、扳手、螺丝刀、切割机、墨斗、水平尺等。
3. 人员准备:施工人员、质检人员、安全人员等。
4. 施工场地准备:确保施工场地平整、无障碍物,具备施工条件。
三、施工工艺1. 施工顺序:按照先顶面后墙面、先高后低的顺序进行施工。
2. 龙骨安装:(1)在墙面上弹出基准线,确保水平度。
(2)根据基准线,安装顶面龙骨,间距为600mm。
(3)安装侧面龙骨,间距为600mm,与顶面龙骨连接牢固。
(4)检查龙骨安装质量,确保垂直度、水平度符合要求。
3. 岩棉板安装:(1)根据龙骨间距,裁剪岩棉板,确保尺寸合适。
(2)在岩棉板背面涂刷专用粘结剂,厚度均匀。
(3)将岩棉板粘贴在龙骨上,确保平整、牢固。
(4)用自攻螺丝固定岩棉板,间距为300mm。
4. 面板安装:(1)在岩棉板上涂刷专用粘结剂,厚度均匀。
(2)将面板粘贴在岩棉板上,确保平整、牢固。
(3)用自攻螺丝固定面板,间距为300mm。
5. 防水处理:(1)在面板与顶面、墙面、地面交界处,涂刷防水涂料。
(2)确保涂料干燥后,进行二次涂刷。
四、质量控制1. 龙骨安装:确保龙骨垂直、水平,间距符合要求。
2. 岩棉板安装:确保岩棉板平整、牢固,粘结剂涂抹均匀。
3. 面板安装:确保面板平整、牢固,粘结剂涂抹均匀。
4. 防水处理:确保防水涂料干燥、无气泡、无裂纹。
五、安全文明施工1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场严禁吸烟、使用明火。
3. 施工现场保持整洁,及时清理垃圾。
4. 施工过程中,注意保护设备、材料,避免损坏。
六、施工进度根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。
钢结构彩瓦墙面板施工方案

钢结构彩瓦墙面板施工方案1. 引言本文档描述了钢结构彩瓦墙面板的施工方案。
该方案适用于使用钢结构彩瓦墙面板进行建筑物外墙装饰的工程。
本文档将介绍所需材料、施工流程和注意事项。
2. 所需材料在进行钢结构彩瓦墙面板施工之前,需要准备以下材料:•钢结构彩瓦墙面板•钢结构框架•螺丝、螺栓等连接件•手动工具(如螺丝刀、螺栓刀、锤子等)•相关防护设备(如安全帽、手套、安全绳等)3. 施工流程以下是钢结构彩瓦墙面板施工的基本流程:3.1 准备工作在施工之前,需要先对施工现场进行准备工作。
确保施工区域的平整度和清洁度,清理垃圾等杂物。
3.2 钢结构框架安装钢结构框架是支撑钢结构彩瓦墙面板的重要组成部分。
根据设计图纸和施工要求,进行钢结构框架的安装工作。
确保框架垂直度和水平度的要求。
3.3 彩瓦墙面板安装在开始彩瓦墙面板的安装前,需要先测量墙面尺寸,确定墙面板的大小和数量。
根据设计图纸和施工要求,进行彩瓦墙面板的安装。
1.将彩瓦墙面板放置在墙面上,使用螺栓等连接件将其固定在钢结构框架上。
2.根据彩瓦墙面板的连贯性要求,进行连续的安装。
确保彩瓦墙面板与钢结构框架之间的连接紧密。
3.4 检查和调整在完成彩瓦墙面板的安装后,需要进行检查和调整工作。
1.检查墙面板的垂直度和水平度,调整不平整的部分。
2.检查彩瓦墙面板之间的连接是否牢固,重新固定松动的连接件。
3.5 清理和保护完成检查和调整后,进行清理和保护工作。
1.清理施工现场,清除杂物和垃圾。
2.进行彩瓦墙面板的保护处理,防止其受到损坏。
4. 注意事项在进行钢结构彩瓦墙面板施工过程中,需要注意以下事项:•施工人员需要佩戴相关防护设备,确保施工安全。
•在进行钢结构安装时,确保框架的垂直度和水平度,避免影响之后墙面板的安装。
•在安装彩瓦墙面板时,要注意连接件的紧固力度,确保墙面板与框架之间的连接牢固。
•完成施工后,要进行彩瓦墙面板的检查和调整,保证墙面的质量和美观。
•在施工结束后,要对施工现场进行清理,保持整洁。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
. . ..外墙板安装方案外墙板一、前言说明二、夹芯板的储运2.1、吊运2.2、现场储存三、墙面板的安装3.1、工艺流程3.2、安装前的准备3.3、墙面板的安装3.4、收边的安装3.5、打胶3.6、清理3.7 、验收四、注意事项一、前言说明1.1、本手册适用于指导夹芯板的现场搬运、吊装、贮存及安装、清洁等施工工艺,是夹芯板安装的基本指导文件。
1.2、安装夹芯板及相关配件材料前,请仔细阅读本手册与项目有关的其他信息,以保证顺利安装。
1.3、本手册所示安全仅为基本信息,并不包括对使用者对每个工程的安全大小的适用程度。
承包商必须查核此安全带装置及其负载参数已经通过建筑师和工程师的验证并符合规范及环境。
1.4、正确的施工流程和安全措施,配合本手册和施工图纸,将以最低廉的成本、最迅捷的速度保证高质量的安装。
1.5、本手册正在进一步修改完善中。
二、夹芯板的储运2.1、吊运成捆的夹芯板吊运,不能直接用吊钩和夹芯板间形成三角方式吊运,而必须使用吊杆,使吊杆与夹线板和吊杆间垂直吊运,并应找好起吊平衡点后吊运。
两起吊点之间的距离不应小于板长的1/3。
要单捆起吊,小心轻放,不能将夹芯板拖行。
2.2、现场储存2.2.1、堆放地点必须平整、坚固、干净、通风。
堆场要尽量靠近夹芯板安装的区域。
2.2.2、堆放时注意使用枕木高度应大于200mm ,使堆放后的夹芯板有2~5°的倾斜角度,这样即使夹芯板间进水,水也不会停留在夹芯板上。
如放置室外,要有防雨措施,并定期通风。
2.2.3、夹芯板堆放地应远离其他裸露钢材,以免这些钢材上的可锈蚀物飘落并附着在夹芯板上,难以清除而造成锈斑。
2.2.4、夹芯板重叠堆放时,每叠不超过三捆,不能在夹芯板上放置重物和踩踏,以避免损坏面漆甚至钢板。
2.2.5、夹芯板采用聚乙烯保护膜包裹。
该膜不能长时间接受太阳光直射,否则会使保护膜很难撕落。
吊带C 型钢撑板短板可用叉车装卸建议堆放时间不超过两个月。
2.2.6、对于收边也应整齐码放,如放置室外,应有防雨措施。
三、夹芯板的安装3.1、工艺流程放线——贴防水胶条——安装起始铝角——安装夹芯板——安装收边——打胶——清洁——验收3.2、安装前的准备3.2.1、确认上一道工序的验收报告(隐蔽工程验收报告及相关的防火、防雷等分项工程的验收报告)3.2.2、根据图纸要求,复测檩条是否满足要求。
两相邻柱距间水平偏差应小于±5mm,进出位偏差应小于±1mm,层间垂直度偏差应小于±3mm。
3.2.3、及时与相关部门沟通,对不符合要求的地方进行整改。
3.3、夹芯板的安装3.3.1、放线根据施工图纸中夹芯板的起始标高,在不少于三个柱距之间拉一条水平线,水平线两端的水平偏差应小于±3mm。
3.3.2、防水胶条的安装在安装防水胶条前,应将檩条表面的油污和锈迹清洗干净,确保防水胶条和檩条能可靠的粘结。
将防水胶条的保护纸撕掉,按照图纸标明的位置在檩条上贴防水胶条。
详见下图:密封条3.3.3、安装起始铝角按照放线的位置安装起始挂件,偏差小于±4mm。
安装起始铝角的同时将泛水板安装好,完成后检查偏差,进出位小于±1mm,上、下水平标高偏差为±2mm。
如图所示:密封条(用于洁净厂房)起始挂件泛水板3.3.4、夹芯板的安装3.3.4.1、拆包每包夹芯板都附带包装托盘,禁止拆包后将夹线板直接放于地面。
拆开包装薄膜,检查每一块夹芯板的几何尺寸和表面质量,如有缺损及时和相关部门沟通。
不应在夹芯板的上表面放置任何物品。
3.3.4.2、搬运全程必须用保护手套和护镜。
为防止接口破坏,不能以接口处作受力点把平板拿起。
搬运时不要在物体的表面上拖拉夹芯板,也不要将夹芯板相互之间拖拉,以免损伤面漆。
搬运时应避免弯曲。
3.3.4.3、板的吊装参考:二、2.13.3.4.4、夹线板的安装注意事项a、认真熟悉施工图,根据施工图选好安装立面,确定安装基准。
安装夹芯板前,要求以起始铝角为水平基准,以每一轴线为垂直进准放线。
每行夹芯板间不允许出现误差积累。
安装顺序为:由下至上,由中间至左右。
安装前要仔细检查见新版是否符合图纸尺寸要求,表面是否哟质量缺陷,如表面有缺陷的夹芯板不允许安装。
b、根据施工图的编号,安装起始墙板,起始墙板的底部应紧靠铝角,如图所示:起始挂件起始墙板泛水板密封条(用于洁净厂房)土建结构安装完第一块板后,应测量板的安装精度。
当确认安装精度完全符合安装误差时,再用钻尾钉将外墙板同檩条固定,钻尾钉的紧固力要适当。
如图所示:加固件专用钻尾钉c、每安装一行外墙板,应检测墙板的垂直度,出现误差及时处理,不允许误差积累。
d、在安装第二行时,用专用的垫块使其与第一块靠紧。
禁止紧固时用硬器直接敲击,或用脚踩踏。
靠紧后测量板缝宽度。
测量点不少于3点/米。
确认符合图纸要求后方可固定。
e、阴、阳角转角的安装。
墙面板竖铺或横铺阴、阳角都必须用彩钢收边处理。
如图所示:大阳角示意图:密封条发泡剂填充大阳角收边大阴角示意图:发泡剂填充密封条大阳角收边f、墙板横铺板竖向对接的安装。
墙板横铺时,因为运输的原因我们的板长极限为12m,或者因为建筑风格的要求,需要分格就会产生对接节点,对接处理必须严格控制板间的间隙,误差为±1mm,以免影响PU垫块的密封性能。
PU垫块板缝收边密封条加固件3.4、收边板的安装3.4.1、安装收边板,要严格按图纸施工。
由于窗洞口上下收边板差别不大,所以安装时要注意区分。
打胶的地方要平滑饱满,不得有气泡或漏打胶现象。
注意窗上部收边板一定要在安装前按照图纸要求打好泄水孔。
如图所示:窗体上收边:窗体下收边:窗体侧收边:窗上檐收边密封条硅酮密封胶窗体檩条窗下檐收边密封条窗体檩条打胶均布泄水孔檩条窗体防水胶条打胶部位窗侧收边3.4.2、部分收边板需要在现场裁剪,裁剪后一定要将毛刺处理掉,避免划伤人。
窗口收边的45°对角要有一定的搭接,搭接量不小于20mm.如图所示:收边搭接处3.4.3、收边的搭接。
墙面内层收边板搭接长度为50~100mm,无封胶;墙面外层泛水板垂直搭接100mm,无封胶,水平方向搭接200mm,打两道封胶,且均以两排防水铆钉错位连接(80mm)。
如图所示:重叠搭接搭接方式:收边搭接处铆钉错位连接硅酮密封胶加垫衬板方式:密封胶衬板3.5、打胶。
所有密封胶均采用中性硅酮密封胶,打胶前应用美纹纸将外墙板保护好,避免污染外墙板。
胶缝要平滑饱满,不得有气泡。
打完胶及时清理掉美纹纸。
3.6、清理安装结束后,及时清理板面的保护膜,以防保护膜老化难以清理。
检查板面是否有其他污垢及时清理,以免金属板的腐蚀。
应采用中性的清洁剂清洁外墙板表面。
清洁顺序应由上到下。
要做好必要的成品保护,防止不必要的损坏。
3.7、验收在自检合格后,及时通知相关部门进行验收。
四、注意事项4.1、材料到达现场后,请仔细依照发货清单检查每一项的数量,运输损伤等情况。
如发现缺少或损坏请检查其是否在发货清单上注明,并应立即通知XXXX客户服务部。
4.2、不要用脏手套搬运墙面板及安装收边,特别是镀铝锌本色板和收边,以防外墙板和收边表面形成污渍,难以清洁影响美观。
4.3、每天安装作业完成后,必须将现场当天留下的所有杂物清理干净。
4.4、墙面板切割4.4.1、在安装过程中不可避免的要进行切割,但应注意其他板的保护,特别是在切割过程中产生的一些过热的金属颗粒,会损伤金属板面。
切割后的板边产生的一些毛刺应及时处理,避免对人员造成伤害。
4.4.2、现场切割钢板,应在地面进行,并不得在靠近其他钢板的地方切割。
4.4.3、切割时所产生的粉尘对人体有潜在的危害,在一定条件下会着火或爆炸。
在切割设备附近容易产生粉尘的地方,应戴口罩和护镜,应使用合适的地面粉尘收集器。
4.4.4、切割需保证板面附着的所有泡沫粉尘和金属屑要清理干净。
泡沫粉尘如不恰当清理,会氧化成橘黄色,使夹芯板看起来象生锈。
4.4.5、钢板上划线宜用水彩笔,不能使用铅笔、钢笔。
4.5、切割流程切割锯宜选用大号锯片,以便一次切透。
如切割锯的切割厚度有限,板的切割要分2次切割,分别从两面切割。
切割前,应保留板原有的聚乙烯保护膜以保护板的表面以免破坏。
切割后再次测量切割尺寸无误。
各部尺寸不应超出允许偏差,见下表:现场加工墙板及收边精度允许偏差表(mm)切割完以后应去除金属碎片、毛刺,不易清理的碎屑可用纤维刷去除。
将板翻转,重复上述程序切割板的另一面。
去除所有毛刺和硬块就可以安装了。
4.6、自攻螺钉操作指南。
a)正确选用螺钉电钻。
螺钉电钻功率:560W螺钉电钻钻速:2000~2500r/minb)正确选用螺钉与配套钻头。
c)建议使用与外墙板配套的螺钉。
