UG三维图怎么转CAD二维图(有图)
UG转CAD最好的方法技巧
UG转CAD最好的方法技巧1、UG3D到UG2D的单个转换除了用CGM过渡外，从UG到AutoCAD数据转换另一较常用的方法是通过File→Export→2DExchange进行转换，在2DExchange的参数设置对话框中把Output As栏设成DWGFile，如图1所示，便可直接转换出DWG格式的文件。
这种转换方法虽然转换质量不错，解决了用CGM过渡产生的线段细分的问题，而且比用CGM过渡要少一步操作。
我们注意到Output As栏的默认值为UG Part File，即转换成UG2D prt文件，我们可以用UG2D prt来作为过渡有效地解决上述问题。
即先导出UG2D prt文件，然后用该文件来进行外部DWG转换。
2、UG3D到UG2D转换的批量化我们知道，直接把UG中的View或是Drawing转出成DXFDWG质量很不理想的，但是先将其用2DExchange转成UG二维图，然后再用DXFDWG转换器转换便可以达到转换要求，而在DXFDWG 外部转换器中是可以进行批量转换的。
所以如果UG3D文件的View或是Drawing也能批量转换成UG2D文件，则可以实现通过两步批量转换达到从UG到AutoCAD的批量转换的目的。
要实现UG3D文件到UG2D文件的批量转换，需要更改一些默认参数。
在UG的安装目录下的UGTO2D子目录下，找到默认参数设置文件ugto2d.def，用记事本打开该文件，可以看到里面的各种参数设置，以“！”开头或不以知名的关键字开头的行都是注释行。
其中各项参数意义说明及默认值如下表：根据具体需要，设置如下：INPUT_PARTS_DIR=F:\ugpart\ug3dpart；（注：待转换的UG三维文件存放目录）OUTPUT_PARTS_DIR=F:\ugpart\ug2dpart；（注：转出的UG二维文件存放目录）INPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；OUTPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；DEFAULT_CNV_MODE和DEFAULT_DRAWING_CNV采用默认设置；ASSEM_OPTIONS不予设置。
UG三维图如何导出成CAD二维图
UG三维图如何导出成CAD二维图
大家知道UG中是三维图，CAD一般是二维图形。
那么大家知道UG三维图如何导出成CAD二维图吗?下面是店铺整理的UG三维图如何导出成CAD二维图的方法，希望能给大家解答。
UG三维图导出成CAD二维图的方法
1、在UG中将“建模”环境切换到“制图”环境。
2、新建图纸页
3、添加基本视图到图纸页，如下图所示
3、将图纸文件导出为CGM格式文件。
4、新建一个模型文件。
5、导入CGM文件
6、导出文件为DXF或DWG格式文件
7、完成导出工作，至此3D转2D工作完成。
用此方法可以较好的实现UG三维到CAD二维的转换。
ug如何导出cad图纸
ug如何导出cad图纸
对于很多新手来说，能够实现各种模型文件的转换太重要了!那么大家知道ug如何导出cad图纸吗?下面是店铺整理的ug如何导出cad 图纸的方法，希望能给大家解答。
ug导出cad图纸的方法：
首先打开一个做好的工程图，我其实不习惯在ug工程图里面标注尺寸，生成三视图后导出dwg格式，用cad标注尺寸。
接下来点击【文件】-【导出】-【Auto cad dxf/dwg】，进入【Auto cad dxf/dwg导出向导】对话框。
如下图勾选选项框后，点击下一步，
设置好后点击下一步。
设置好后点击下一步
设置完成后点击下一步
设置完成点击下一步
设置完成点击下一步
设置完成点击确认
进入后台运行。
有cad打开导出的文件。
将UG格式转化为CAD格式
将UG格式转化为CAD格式
导出CAD的方法如下（可以在CAD中编辑，标注的）
一、从建模转换到UG制图，出现下面的对话框，提示模板的设置。
最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。
我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。
另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。
(可以在CAD中再修改) 做好图之后，保存一下
二、将文件-导出-2D Exchange, 出现2DEXCHANGE选项
在文件栏中设置如下图
（一）：选显示部件
（二）：输出至那里要选择建模
（三）：输出为那里可以选择 DXF或者DWG
（四）：那个“DXF文件”那里是选择输出文件的保存位置
其他的地方不要改动。
（调用位置是原文件位置，另存为位置是CAD文件要保存的位置）三、要导出的数据的设置
在要导出的数据栏中点选“图纸”，
然后在下拉栏中选择“当前图纸”（只有一张图纸的话），
“确定”按钮
四、等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等下图就是在CAD中打开的效果，可以编辑。

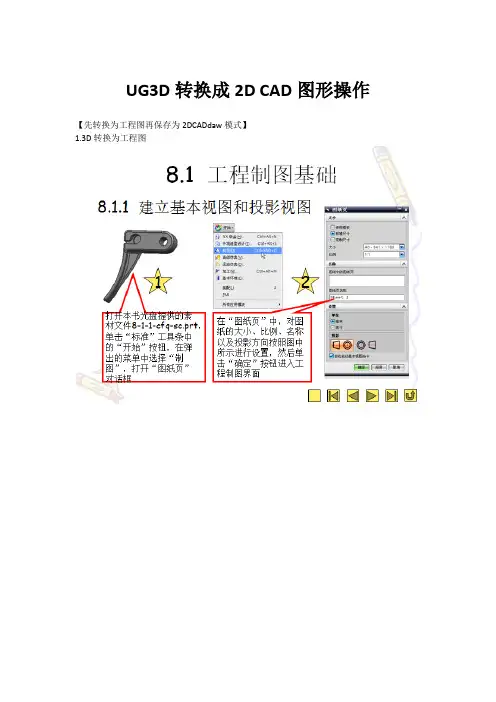

UG3D转换成2D CAD图形操作
UG3D
【先转换为工程图再保存为2DCADdaw模式】
1.3D转换为工程图
2.工程图保存为CAD
工具/原料
UGБайду номын сангаасNX8.5软件
Auto CAD软件
方法/步骤
1.在UG中打开需要编辑的图纸，进入工程图模块。
2.单击“文件”-“导出”-“AutoCAD DXF/DWG”，弹出对话框。
3.修改保存路径，在“导出至”选项中将路径改为自定义的地方。
4.一直单击下一步，直至完成。
5.单击完成，弹出转换窗口，后台自动进行转换。
6.转换完成后，在保存路径下找到CAD文件，打开它就可以看得转换出来的效果。
3．由工程图返回3D ctrl+M
很简单的UG导出CAD步骤
UG转化成CAD通常大家在导成CAD的时候出现提示说没有转换器，所以我们就不可以转换出所需要的格式。
至于转换器在哪，我想很多人并不知道，其实很容易找的，如果是装UG4.0的朋友，那么转换器是在translators040里面，只要再安装一下setup.exe就可以转换了。
另外就是大家转换时，记得要先把立体图先在“制图”里面投射出你所在CAD上需要的视图，这样才可以避免有透视图的产生。
下面是转换的一些方法，仅供参考！方法一:采用CGM格式过渡1、先在制图里导出一个cgm格式的文件，2、在新建一个UG的part文件,导入刚才导出的CGM格式文件， 3、导出dxf格式，选中全部图形元素.该方法不足的地方:首先，这种方式只能从转换“制图”里面的工程图，从“建模”里直接转出再转DWG时会出错；其次，转换出来的DWG图纸中的线条有可能变成一小段一小段的，虚线尤其如此，甚至UG中的一个箭头在AutoCAD中会变成三个小线段，选择编辑极不方便；另外，该方法在转换时一次只能转换一个文件，不便于批量处理。
方法二:另一较常用的方法是通过“菜单”→“导出”→“2D”进行转换，在2DExchange 的参数设置对话框中把输出栏设成DWGFile，便可直接转换出DWG格式的文件。
这种转换方法虽然转换质量不错，解决了用CGM过渡产生的线段细分的问题，而且比用CGM过渡要少一步操作。
方法三:OutputAs栏的默认值为UGPartFile，即转换成UG2Dprt文件，我们可以用UG2Dprt来作为过渡有效地解决上述问题。
即先导出UG2Dprt文件，然后用该文件来进行外部DWG转换。
图1直接用2DExchange转DWG从“菜单”→“导出”→2D进入到2D导出的参数设置对话框。
指定转换源默认方式为ExistingPart，这时“选择部分”按钮是激活的，可以在文件夹中选择需要转换的部件；若用“从显示的部分选择”选项，则“类选择”按钮激活，使用这种方法在装配图中只能选到已经全部加载的部件。
怎样把UG的三维图转化成CAD的二维图呢？你知道吗？
怎样把UG的三维图转化成CAD的⼆维图呢？你知道吗？第⼀种⽅法：
1、点击⽂件菜单中的Export→AutoCAD DXF/DWG...，弹出CAD格式转换窗⼝。
2、2D转换类型中，⼜分model和layout两种，先介绍model。
选中后点击finish，进⾏转换，这
个过程中会有脚本运⾏，等脚本运⾏完毕，则转换完毕。
3、选择2D转换类型中的layout，转换完毕后打开，可以发现，此类型转换是将UG中⼯程图和
模型绑定转换。
4、UG的视图图框完全转换成CAD视图图框，对视图进⾏标注，可以发现视图⽐例与UG中的保
持⼀致，都为实际尺⼨。
5、选择CGM转换类型，转换完毕后打开，可以发现，此类型转换将UG⼯程图的信息转换过来
显⽰在layout界⾯，并且都以线条表⽰。
不想从事底层⼯作，想摆脱现状，想学习UG编程，可
以找点冠教育的⽼师学习CNC数控技术。
第⼆种⽅法：
1、在UG中先绘制⼀个三维图。
2、绘制好三维图之后，点击UG左上⾓的开始，然后选中开始中的制图选项。
3、选中制图选项之后，点击新建图纸。
4、新建图纸之后，选中尺⼨⼤⼩然后点确定。
5、确认尺⼨之后，界⾯出现⼆维制图的边框和图表，把⿏标放到图框中间就可以显⽰出⼆维图
形，点击左键就可以把⼆维图形放到⽅框⾥。
6、等把3D图形的三个⾯都导⼊线框中之后，三维转⼆维就完成了。
ug图转换为auto cad图的方法
End If
End Sub
该程序可以run的，你不妨试试
Give you an example
Sub SelectCurve(ByRef selectedObject As NXObject, ByRef helpPoint As Point3d)
Dim theui As UI = ui.GetUI
Dim message As String = "Select curve"
source: display
CGM size: scale factor 1
pen selection: width
text selection: polyline(必须设置，否则不能显示中文)
CD coordinates: real
fonts: 4 cals
然后OK，这样就生成了CGM文件。
Dim incrue
Dim response As Selection.Response
Dim selectionAction As Selection.SelectionAction = Selection.SelectionAction.ClearAndEnableSpecific
Dim title As String = "Selection"
Dim scope As Selection.SelectionScope = Selection.SelectionScope.WorkPart
Dim keepHighlighted As Boolean = True
(4) 选择File-New新建一个文件Newname。
(5) 在新文件中选择File-Import-CGM
UG三维图怎么转CAD二维图(有图)
UG三维图怎么转CAD二图
我用的7.0，导出就可以编辑的。
方法如下
从建模转换到UG制图，出现下面的对话框，提示模板的设置。
最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。
我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。
另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。
(可以在CAD中再修改)
四：那个
“确定”按钮?
等待UG
下图就是在CAD中打开的效果，可以编辑
来源网络。
ug怎么导出cad
ug怎么导出cad
我们知道有时候大家会把UG图形导出到CAD中，那么大家知道ug怎么导出cad吗?下面是店铺整理的ug怎么导出cad的方法，希望能给大家解答。
ug怎么导出cad的方法：
1.首先我们找到软件，点它，进入下个叶面。
2.到了这里我们点文件，在按打开，如图，进入下个页面。
3.到了这里我们选择我们要导出文件点它打开，进人下个页面。
4.到了这里我们点起始，在点制图，进入下个页面。
5.到了这里我们可以按需求调图纸大小，这里的单位一定要选择毫米，不然是不对，这个一定要注意，这个很重要。
好了，我们进入到下页。
6.到了这里我们点基本视图，把你需要的投影面搞出来，你觉得OK就进入下页。
7.到了这里我们点投影视图，把上面那步骤做不到的面投影出来，好了，就进入到下个页面。
8.到了这里我们点文件，在选择导出，在选择2D转换，这里要注意下，就是有好多人会选择DXF/DWG，因为他们以为这里DWG是CAD文件，所以选择这个，是错误的，要这样下这里。
好了我们就进入下页。
9.到了这里我们把你需要导出的文件保存的一个你自己知道地方，
后面要用，好了按确定，进入下页。
这里的的文件类型要选择DWG 文件，这个要记得调。
10.到了这里我们按确定就可以了，进入下页。
11.到了这里我们等他们导出转换作业完成之后，在按确定，我们已经成功导出CAD文件了，希望对大家有帮助。
12.到了这里我们找到我们导出CAD文件，打开就可以完成你自己想要的了，希望对大家有帮助。
UG三维模型生成二维工程图(有剖切)的方法
U G三维模型生成二维工程图(有剖切)的方法
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
用UG建立三维实体模型之后导出工程图的方法
1、建立实体模型（略）
2、画出剖切面或者在工程图界面插入截断面都可以……
点击开始--->制图---->进入工程图界面----->插入----->图纸----->或视图截断面、尺寸、中心线等。
在建模和制图之间转化会有跟随性的变化要注意！！！
3、绘制工程图完成后、可以进行标注、添加线等操作。
完成后在工程图制图界面，点击文件------>导出------>change_2d，就可以生成可以编辑的CAD图形（而不是将工程图进行另存为dwg文件完成！！！很关键……）
4、多联系，多思考，多百X、谷X……
5、你请求神的帮助，是因为你相信神的能力；如果神没有帮助你，那么是因为神相信你的能力……。
如何将UG的三维模型导入为CAD二维图中,保持三维效果
如何将UG的三维模型导入为CAD二维图中,保持三维效果
如何将UG的三维模型导入为CAD二维图中，保持三维效果
1.在UG中建立好模型后，如图1，选择制图模块，在图纸页上保存好想要的视图，如图2。
图1.
图2.
2.点击文件菜单，选择导出CGM类型文件，将图2的图纸文件命名之后保存为CGM类型文件，保存目录自定义。
3.在UG中新建一个模型文件，点击文件菜单，选择导入CGM类型文件，将第2步保存的CGM 文件导入，如图3所示。
图3
4.点击文件菜单，选择导出DXF/DWG文件类型，将第3步的CGM文件保存为DXF文件，保存目录自定义。
5.在CAD中打开第4步保存的DXF文件，如果视图不正确，可以点击“视图——三维视图”调整视图方向，如图4所示。
即可得到CAD二维图中的三维立体效果。
UG与AutoCAD之间二维图形的转换方法
UG与AutoCAD之间二维图形的转换方法作者：赵婉芳来源：《电子技术与软件工程》2015年第11期摘要本文介绍UG与AutoCAD之间二维图形转换的基本方法、参数设置以及一些常见问题的处理方法。
【关键词】UG AutoCAD 二维图形转换20世纪50年代随着计算机的出现计算机辅助设计也应运而生，所谓计算机辅助设计就是利用计算机及其图形设备帮助设计人员进行设计工作，简称CAD。
在工程和产品设计中，计算机可以帮助设计人员进行工程计算、三维造型、二维绘图和信息存储等多项工作从而减轻设计人员的劳动，缩短设计周期和提高设计质量。
在当今的工程领域计算机辅助设计软件也是种类繁多，但目前为止还没有那一款软件在功能上做到面面俱到，这就需要在设计过程中的不同阶段使用不同的软件，但是各个软件之间文件格式的转换又是一个问题，下面就UG和AutoCAD软件之间二位图形的转换方法进行简单介绍。
1 UG二维图形转换到AutoCAD1.1 UG中二维图形文件导出在UG软件Drafting状态下绘制好二维图形，单击菜单栏“File→Export→2D Exchange”，出现图1所示对话框，注意各项参数的设置：（1）“Export from”项目，需选择“Display Part”即当前打开的图纸，若选择“Existing Part”则会将该文件中所有图纸都进行转换；（2）“Export to”项目，该项目下设三个参数：“Output to”选择“Modeling”，若选择“Drafting”则只会转换第一个基本视图（Base View）；“Output As”选择“DXF File”或者“DWG File”，相对来说DXF格式更节省内存；“DXF File”需设置转换好的文件存储路径及文件名称。
另外，UG中二维图形文件导出后在AutoCAD中打开，大家会发现在UG中尺寸是以图块的模式出现的，导出的文件尺寸是以图线基本单元出现的，即一个完整的尺寸图块分解为尺寸界线、尺寸线、箭头、尺寸文本，因此在导出文件之前不建议大家在UG中标注尺寸。
ug 三维图转换二维图PPT课件
联
单击要进行编辑的 尺寸注释，弹出 “编辑关联性”对 话框
2
第26页/共33页
2．编辑样式 在“制图编辑”工具条中单击“编辑样式”按钮， 打开“类选择”对话框，单击选择要进行编辑的注 释，接着在“类选择”对话框中单击“确定”按钮， 打开“注释样式”对话框，在该对话框中我们可以 对注释的样式进行更改。
4 具条中的“基本视图”按钮，
再次打开“基本视图”对话 框，在“视图”下拉列表中 选择“仰视图”项，在视图 区适当位置单击
第30页/共33页
单击“图纸布局”工具条中的“旋转剖视 图”按钮，打开“旋转剖视图”对话框
5
选择第一个基本视图，接着单击圆柱的中 心点作为基准点，在基准点的正上方单击 确定第一条剖切线，然后在其右侧单击确 定第二条剖切线，将光标移至合适的位置 单击完成剖视图的制作
第9页/共33页
8.2 上机实践——金属底座 视图的创建
打开本书关盘提供的
1
素材文件8-2-jinsdzsc.prt，在“标准”工
具条中单击“开始”
按钮，在弹出的菜单
中选择“制图”，打
开“图纸页”对话框
在“大小”标签栏中单击“使
用模板”单选按钮，再在“图
纸页模板”列表框中选择“A3”
项（第一个A3），然后单击 “确定”按钮进入工程制图界
移动鼠标在合适的位
置上单击即可生成符
号注释
2
1 在工程制图页面中单
击“制图注释”工具 条中的“ID符号”按 钮，打开“ID”符号对 话框，然后在“符号” 标签栏中单击选择一 种符号，接着在“设 置”标签栏中的“上 部文本”文本框中输 入曲线的尺寸的大小
第22页/共33页
8.4.3 表格注释
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UG三维图怎么转CADX图
我用的7.0,导出就可以编辑的。
方法如下
从建模转换到UG制图，出现下面的对话框，提示模板的设置。
犬小 A
◎使用灘
标推尺寸o定
制尺寸
預諸___________________ A
设叠 A
0扁毎J厂应歹11取消二
最上面有3个单选项，你选择使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。
我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。
另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。
（可以在CAD中再修改）做好图之后，保存一下
然后文件-导出-2D Exchange,出现2DEXCHANGE选项
在文件栏中设置如下图
一：选显示部件
二：输出至那里要选择建模
三：输出为那里可以选择DXF或者DWG
四：那个“DXF文件”那里是选择输出文件的保存位置其他的地方不要改动。
要导出的数据的设置
在要导出的数据栏中点选图纸”
然后在下拉栏中选择当前图纸”（只有一张图纸的话），
确定”按钮
等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等下图就是在CAD中打开的效果，可以编辑。
