螺杆泵检修解体步骤一、排放泵内介质在进行螺杆泵检修之前,需要先排放泵内的介质,确保泵内无残留介质,以免在检修过程中发生意外。

二、拆除进出口管道在排放完泵内介质后,需要拆除进出口管道,以便对泵进行检修。

在拆除管道时,需要注意管道的连接方式和管道内的介质流向,确保正确的拆卸顺序和操作方式。

三、取出轴承箱盖板轴承箱盖板是固定轴承的重要部件,需要将其取出以便对轴承进行检查和更换。

在取出盖板时,需要注意盖板的连接方式和轴承的安装位置,确保正确的操作顺序和方式。

四、拆除螺杆泵驱动装置驱动装置是螺杆泵的重要组成部分,需要将其拆除以便对泵进行全面检修。

在拆除驱动装置时,需要注意驱动装置的连接方式和传动方式,确保正确的操作顺序和方式。

五、拆卸泵头与电机联轴器联轴器是连接泵头和电机的重要部件,需要将其拆卸以便对泵头和电机进行检查和更换。

在拆卸联轴器时,需要注意联轴器的连接方式和传动方式,确保正确的操作顺序和方式。

六、拆卸泵头和电机泵头和电机是螺杆泵的核心部件,需要将其拆卸以便进行检查和更换。

在拆卸时,需要注意各部件的连接方式和位置,确保正确的操作顺序和方式。

同时,需要记录各部件的安装位置和顺序,以便在重新组装时能够正确安装。

七、检查各部件磨损情况在拆卸完各部件后,需要对各部件进行检查,查看是否有磨损或损坏的情况。

对于磨损或损坏的部件,需要进行更换或修复。

同时,需要对各部件的润滑情况进行检查,确保各部件的润滑良好。

八、更换磨损部件对于磨损或损坏的部件,需要进行更换或修复。

在更换部件时,需要注意新部件的规格和质量,确保新部件符合原设备的标准和要求。

同时,需要按照正确的安装顺序和方式进行更换和安装。

九、清洗并组装各部件在更换完磨损或损坏的部件后,需要对各部件进行清洗和组装。

在清洗时,需要使用适当的清洗剂和工具,确保各部件的清洁和完好。

在组装时,需要按照正确的安装顺序和方式进行组装,确保各部件的安装正确和牢固。

同时,需要注意各部件的润滑情况,确保各部件的润滑良好。

螺杆自吸泵的维修拆装方法

螺杆自吸泵的维修拆装方法

螺杆自吸泵的维修拆装方法
螺杆自吸泵是一种高效稳定的泵类设备,可用于清洁液体和输送
高浓度液体。

但由于长期使用或使用不当,可能会出现一些故障,因
此需要进行维修拆装。

下面简单介绍螺杆自吸泵的维修拆装方法。

1. 维修前的准备工作
在维修前,需要先关闭电源和阀门,将泵体内残留液体完全放空。

然后拆卸泵头的进出口法兰,并拆下泵头外壳的螺钉,卸下上下法兰
连接螺栓,将泵头外壳从泵体中拆卸下来。

最后,将泵头与齿轮箱分离。

2. 检查和清洁
将泵头内的滑环和弹簧拿出来进行检查,如果出现变形或损坏,
需要及时更换。

用洁净的布擦拭泵头和齿轮箱,清理泵体内和法兰连
接面上的残渣和沉积物。

3. 更换轴封
如果轴封出现泄漏或损坏,需要及时更换。

先将轴封的密封垫环
拆下来,然后使用专用工具将轴封拔出。

再将新的轴封按相应的顺序
装配好,注意不要损坏新的密封垫环。

4. 更换液封
液封是螺杆自吸泵中常见的易损件,如果液封出现泄漏或损坏,
需要及时更换。

先将旧液封拆下来,清洗液封座,然后安装新的液封,注意涂抹适量的黄油润滑,并按正确的顺序进行装配。

维修和拆装螺杆自吸泵需要具备一定的专业知识和技能,需要有
经验的维修人员完成。

以上是螺杆自吸泵的维修拆装方法,希望对大
家有所帮助。

螺杆泵的拆卸方法

螺杆泵的拆卸方法

螺杆泵的拆卸方法
螺杆泵是一种常用的工业泵,用于输送高黏度、高温、高压的介质。

在泵的使用过程中,由于零部件的摩擦损耗或其他原因,泵可能需要进行拆卸维修或更换零部件。

下面介绍螺杆泵的拆卸方法。

1. 准备工作
在拆卸之前,需要做好准备工作。

首先是关闭进出口阀门,排空泵内介质。

然后断开电源或气源,将泵与管道分离,清除周围杂物,防止灰尘等进入泵内。

2. 拆卸螺杆泵
螺杆泵的拆卸需要格外小心,因为泵内的零部件精度高,易受损坏。

首先拆卸泵的吸入管道和出口管道,拆卸联轴器和电机。

然后打开泵的进出口盖板,将泵的转子组件取出,并将螺杆轴承逐个拆卸。

最后,拆卸泵的外壳和法兰,将泵的所有零件清洗干净,检查是否有损坏和磨损。

3. 更换零部件
检查泵的零部件是否有损坏和磨损,若有,需要更换。

更换时要注意零部件的型号和规格,以保证泵的性能。

更换后,需要将零部件组装起来,并进行校验和测试。

4. 安装螺杆泵
组装完成后,需要将泵安装回原位。

在安装时,要注意泵的进出口方向和管道的连接方式。

安装好泵后,需要检查泵的电机和联轴器是否正常,以及管道是否密封。

螺杆泵的拆卸方法需要小心谨慎,操作人员需要具备相关的技能和经验。

在拆卸过程中,注意保护泵的零部件,防止损坏,以确保泵的性能和安全。

重庆明珠陈氏螺杆泵拆装手册

重庆明珠陈氏螺杆泵拆装手册

一、螺杆泵组成结构:由螺杆、定子、轴承座总成、万向节总成、拉杆、三通、机架、出口连接短管、联轴器、柱销、电机、减速机。

1.1.螺杆:又名转子。

有单头、双头、及多头。

1.2.定子:可调式、非可调式、刚性、尼龙、酚醛。

氟橡胶、丁晴橡胶、乙丙橡胶、氯丁橡胶、氯化丁晴橡胶等。

1.3.轴承座总成:壳体、轴承、机械密封或盘根、静环座或填料函,传动轴、压盖、轴承透盖、轴承隔板、卡簧、挡油盘、轴封、黄油嘴。

1.4.万向节总承:连杆、连接头、传动销、球头支撑、挡圈、并丝圈(左旋,右旋)。

1.5.三通:主管、进口支管、法兰、放空阀。

1.6.拉杆:双头螺纹主杆、螺栓。

1.7.机架:由槽钢、角钢焊接而成。

安装泵体,减速机,电机。

1.8.出口连接短管:过流,泵出口与系统管线之间连接。

1.9.联轴器总成:左右联轴器、挡环,柱销。

1.10.柱销:尼龙柱销、胶木柱销、弹性柱销。

1.11.电机:2、4、6、8、10级防爆/非防爆/变频电机,立式、卧式、电磁调速、变频调速。

1.12.减速机:圆柱形(国泰、国茂、石家庄、ZDY系列),直连型(通力TR系列)、锤直型等。

下图为陈氏螺杆泵重要零部件的拆装要领1、2、在拆联轴器及其它重要部件前要做好记号拆掉保温拆掉电机和减速机连轴护罩拆掉进出口连接管线减速机连轴器电机连轴螺栓连轴缓冲套缓冲套固定片3、移开减速机连轴器由缓冲套组成联轴器锁紧螺栓和锁垫使用公制17MM扳手减速机4、螺杆轴承连接器减速机内部结构5、轴承端盖6、轴承锁盘7、由于没有专用工具使用铁钻逆时敲击8、拆掉轴座四个螺栓和地脚螺栓9、旋出轴和缓冲连接口连接螺栓使用公制36MM 重型套筒地脚螺栓公制30MM 扳手使用专用盘轴器逆时盘轴,将螺杆旋出10、螺杆套将螺杆在轴继续逆时盘出11、12、螺杆锁定螺栓公制17MM13、拆掉缓冲套,使用专用工具将螺杆逆时盘出螺杆14、拆卸的螺杆全貌重庆明珠螺杆15、拆卸螺杆传动轴传动轴轴承16.传动轴17、安装轴承及传动轴传动轴的安装位置。

G型单螺杆泵的拆卸与装配的注意事项范本

G型单螺杆泵的拆卸与装配的注意事项范本

编号:FS-QG-49627 G型单螺杆泵的拆卸与装配的注意
事项
Precautions for disassembly and assembly of G type single screw pump 说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。

G型单螺杆泵拆卸步骤:
1、G型单螺杆泵与电机脱离、排空介质(防止电机、有毒介质伤人);
2、拆卸G型单螺杆泵排出体;
3、拆卸G型单螺杆泵定子、必要时按泵轴方向盘动轴作辅助;
4、拆卸转子及中间轴;
5、拆卸传动轴和轴封;
6、长期不用的G型单螺杆泵、要作防锈处理、方法为用防锈脂涂抹非油漆金属表面、包括轴表面、填料壳体内腔等、并进行润滑.
G型单螺杆泵装配时、注意事项:
1、装配时应将G型单螺杆泵零件仔细清洗、检查、损坏的零件应更换;
2、传动轴两万向接头装配时、应检查密封圈有否损坏、在空腔内填充润滑脂;
3、正确安装的轴承使轴转动灵活、无卡阻现象.
4、轴封安装:填料函安装时、应使填料压盖压紧螺栓位置在壳体安装窗口内、便于扳手调整螺栓;
5、排出体压紧固定时、螺母拧紧应均匀一致;
6、机械密封安装应小心、摩擦副端面应清洁并涂上润滑脂;
7、安装定子时、用润滑油涂抹转子、定子内腔表面、有利于定子安装;
8、安装装配时、联轴器安装偏差:△Y≤0.2mm、△α≤30’.
请输入您公司的名字
Foonshion Design Co., Ltd。

单螺杆泵如何拆卸?应注意什么?

单螺杆泵如何拆卸?应注意什么?

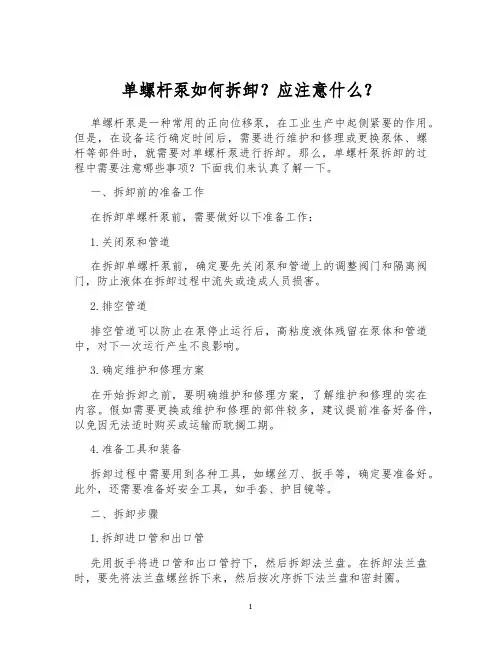

单螺杆泵如何拆卸?应注意什么?单螺杆泵是一种常用的正向位移泵,在工业生产中起侧紧要的作用。

但是,在设备运行确定时间后,需要进行维护和修理或更换泵体、螺杆等部件时,就需要对单螺杆泵进行拆卸。

那么,单螺杆泵拆卸的过程中需要注意哪些事项?下面我们来认真了解一下。

一、拆卸前的准备工作在拆卸单螺杆泵前,需要做好以下准备工作:1.关闭泵和管道在拆卸单螺杆泵前,确定要先关闭泵和管道上的调整阀门和隔离阀门,防止液体在拆卸过程中流失或造成人员损害。

2.排空管道排空管道可以防止在泵停止运行后,高粘度液体残留在泵体和管道中,对下一次运行产生不良影响。

3.确定维护和修理方案在开始拆卸之前,要明确维护和修理方案,了解维护和修理的实在内容。

假如需要更换或维护和修理的部件较多,建议提前准备好备件,以免因无法适时购买或运输而耽搁工期。

4.准备工具和装备拆卸过程中需要用到各种工具,如螺丝刀、扳手等,确定要准备好。

此外,还需要准备好安全工具,如手套、护目镜等。

二、拆卸步骤1.拆卸进口管和出口管先用扳手将进口管和出口管拧下,然后拆卸法兰盘。

在拆卸法兰盘时,要先将法兰盘螺丝拆下来,然后按次序拆下法兰盘和密封圈。

2.拆卸波纹管和管卡拆卸波纹管和管卡时,需要先将管卡的螺丝拧松,把波纹管拉出来,并清洗干净。

3.拆卸泵盖和泵体拆卸泵盖需要用扳手把泵盖上的螺丝拧下来,然后用橡皮榔头轻敲泵盖,使泵盖松动后拆除。

拆卸泵体时,先拆除轴承座、旋转件和螺杆,再用扳手拆卸泵体。

在拆卸螺杆时,要注意螺杆的次序和方向,以免拆错。

4.清洗全部拆卸后的部件都要进行清洗,包括泵体、螺杆、轴承座、密封圈等。

清洗时,应选用合适的清洗剂,避开对零部件造成损伤。

5.组装清洗完成后,开始进行组装。

组装时,要注意各部件的位置和方向,确保安装正确。

在安装法兰盘和密封圈时,要特别当心,避开产生漏液。

三、注意事项在单螺杆泵拆卸的过程中,要注意以下事项:1.安全第一拆卸过程中,确定要注意安全,穿戴好安全装备。

单螺杆泵的拆卸顺序

单螺杆泵的拆卸顺序

单螺杆泵的拆卸顺序
单螺杆泵的拆卸顺序
一、挑选工具,(F扳手,管钳,开口、梅花扳手各一套,300mm活动扳手一把,清洗盆,撬杠,铜棒,平口螺丝刀,拉力器,棉纱,手锤、青稞纸,枕木、砂纸,锉刀,放空桶黄油,游标卡尺,千分尺,听针,测温仪,振幅仪)所选工具用具灵活好用。

二、口述:(按正确程序停运机组,戴绝缘手套拉下闸刀断电,挂好维修警示牌,阻断泵的进出口调节阀进行放空,排污,拆解电动机引线,记好相序,拆解连轴器护罩,拆解电动机底脚螺栓,将电动机移开90度角。

三、首先对机油箱内的机油进行放空,用拉力器取下连轴器,取下键,均匀拆解泵盖螺栓、拆解泵体支撑架螺栓,平稳的搬下泵体,放在枕木上,拆解叶轮背帽,匀称撬下叶轮,放入清洗盆内,拆盘根压盖螺丝,拆解泵盖与轴承室的联接螺栓,将泵盖匀称撬动取下,取出旧盘根及水封环、盘根压盖、挡水圈,拆解轴承室的前后轴承端盖螺栓,取下端盖,取下泵轴与轴承的联接体,用拉力器取下轴承,将拆下的所有泵件进行清洗并检查。

四、首先检查泵轴表层无严重的腐蚀磨坏,前后键槽完好、丝扣完好、用百分表测量泵轴的弯曲度应小于0.05mm。

五、检查轴承运转灵活,砂架无松旷,滚珠无破损,弹道无划痕,无缺油温度过高变色状况,无跑内外圆状况,压铅法测轴承缝隙应小于0.2mm,超出应进行调换,用手工法装配轴承(即为:用套管击打法,敲击轴承的内圆,预防珠子破损)。

六、检查轴承室内无铁屑毛刺,轴承室密封面光滑平整,看窗清晰完好,将轴承与泵轴的联接体装入轴承室,检查前后轴承盖板密封面完好,密封面抹黄油、加垫子,匀称紧固。

立式污泵选择型号需求。

螺杆泵维修实施方案

螺杆泵维修实施方案

螺杆泵维修实施方案一、前言螺杆泵是一种常见的工业设备,广泛应用于石油、化工、冶金等领域。

在长时间使用后,螺杆泵可能会出现各种故障,需要进行维修。

本文档将介绍螺杆泵维修的实施方案,以便操作人员能够正确、高效地进行维修工作。

二、维修前准备1. 确认维修对象:首先需要确认需要维修的螺杆泵型号、规格以及出现的故障情况,对维修对象进行全面的了解。

2. 准备工具和材料:根据维修对象的具体情况,准备好需要使用的工具和维修所需的材料,包括螺丝刀、扳手、润滑油等。

3. 安全措施:在进行螺杆泵维修前,必须做好安全防护工作,确保操作人员的人身安全。

三、维修步骤1. 拆卸螺杆泵:首先,根据螺杆泵的结构和工作原理,逐步拆卸螺杆泵的外壳和相关部件,确保拆卸过程中不损坏其他部件。

2. 检查故障部件:在拆卸完成后,对螺杆泵的各个部件进行仔细检查,找出故障部件并进行记录。

3. 更换损坏部件:根据检查结果,对损坏的部件进行更换,确保更换的部件符合规格要求,并且安装牢固。

4. 清洗和润滑:在更换部件后,对螺杆泵的其他部件进行清洗和润滑,确保螺杆泵的正常运转。

5. 装配螺杆泵:在清洗和润滑完成后,按照逆序进行螺杆泵的装配工作,确保每个部件的安装位置和紧固力度符合要求。

6. 系统调试:在螺杆泵装配完成后,进行系统调试,确保螺杆泵的各项指标符合要求,达到正常工作状态。

四、维修注意事项1. 维修过程中,严格按照操作规程进行,确保操作人员的安全。

2. 在更换部件时,要选择质量可靠的原厂配件,确保更换部件的质量和适配性。

3. 在清洗和润滑过程中,使用适量的润滑油和清洗剂,避免过量使用或者不足造成的问题。

4. 在系统调试过程中,要注意观察螺杆泵的工作状态,及时发现并解决问题。

五、总结螺杆泵的维修工作是一项重要的工作,正确的维修实施方案能够保证螺杆泵的正常工作,延长设备的使用寿命。

在进行螺杆泵维修时,操作人员应该严格按照维修步骤进行,注意维修中的安全和细节,确保维修工作的质量和效果。

LG150螺杆真空泵拆泵步骤

LG150螺杆真空泵拆泵步骤
螺杆真空泵拆泵过程展示
首先,请准 备如右图所 示的装配用 木架。
①拆泵前,按图所 示先将泵冷却水 腔内的水排放干 净,再将泵电机 端油腔内的润滑 油排放干净。
②按图所示,将 泵电机拆下。 Nhomakorabea③ 甲上按 拆,图 下再所
按示 图, 所先 示将 步泵 骤放 将在 端木 盖架
④按图所示,使 用螺纹顶出孔 拆卸联轴器
⑤将泵按图所示方法在木架上翻转,注意在泵的翻 转前方必须有支撑托住泵。
⑥ 与拆按 轴下图 端轴所 挡承示 圈压,
盖顺 乙序
⑦按图所示,使用螺纹顶 出孔将端盖乙拆下,然 后顺序取出端盖乙内的 活塞环套、密封轴套、 轴承,以及干式密封
⑧使用与前一 次相同的方 法,按图所 示方向将泵 在木架上翻 转,注意在 泵的翻转前 方必须有支 撑托住泵
⑨按图所示,先拆出侧 盖与转子组装件,然 后将组装件整体向上 吊出。拆卸过程完毕

泵的拆装实验指导书

泵的拆装实验指导书

泵的拆装实验指导书机场学院油气储运综合实验室江国业2009年12月泵的拆装实验指导书一、实验目的1.认识各类型泵的外观结构和内部结构。

2.通过拆装,认识泵转动部件的装配关系和工作原理。

二、实验设备离心泵、螺杆泵(浓浆泵)和水环式真空泵。

三、拆装工具合适尺寸的活扳手、开口扳手、六角扳手、螺丝刀。

四、泵的完全拆装步骤本实验的重点是认识结构和工作原理,不要求掌握完整的拆装步骤,下述步骤仅供参考。

因为泵的装配和拆卸互为反过程,因此仅列出其中一个过程的步骤。

(一)水环式真空泵的拆装步骤拆卸步骤:拆卸前将泵中水放出,如密封垫损坏,需要更换同样厚度的密封垫。

1.松开泵盖与泵体间的紧固螺丝;2.取下泵盖及圆盘;3.松开叶轮紧固螺丝;4.取出叶轮;5.取下平键;6.松开泵体与电机法兰紧固螺丝;7.取下泵体;8.取出孔用挡圈和油封。

装配前应将零件清理干净,所有配合面、接触面及螺纹处擦净涂以润滑油。

(二)离心泵的拆装步骤装配步骤(装配图附后):1.预先可将各处的连接螺栓、丝堵分别拧紧在相应的零件上;2.预先可将O型密封圈、纸垫、毛毡等分别放置在相应的零件上;3.预先可将密封环和填料、填料环、填料压盖等依次装到泵盖上;4.将滚动轴承装到轴上,然后装到悬架内,再合上压盖,压紧滚动轴承,并在轴上套上挡水圈;5.将轴套装到轴上,再将泵盖装到悬架上,然后再将叶轮、止动热圈、叶轮螺母等装上并拧紧。

最后将上述组件装到泵体内,并拧紧泵体、泵盖上的连接螺栓。

在上述装配过程中,一些小件中平键、挡油盘、挡水圈、轴套内O型密封圈等容易遗漏或装错顺序,应特别注意。

(三)螺杆泵的拆装步骤拆卸步骤:1.拆开泵的出口部件,可见螺杆轴头;2.拆下长筒与三通的连接螺栓,两手分别抓住联轴器和长筒前后旋动,取下长筒;3.将轴承附近电机一侧的轴上一个紧固螺栓旋下,抽出螺杆轴;4.打开轴承盖,拆下紧固销,取出轴承;5.其他过程略。

五、实验步骤和注意事项1.熟悉拆装工具的使用方法。

06_第四章_泵的拆装及检修

06_第四章_泵的拆装及检修

06_第四章_泵的拆装及检修泵是工业生产中常见的设备之一,其作用是将液体或气体从低压区域泵送到高压区域。

由于泵的长时间使用或使用环境恶劣,所以需要进行拆装及检修。

泵的拆装是指将泵分解为各个部件,以便进行维修或更换部件。

首先需要将泵与管道连接处的螺栓拆下,并关闭与泵相关的阀门,断开电源。

然后,根据设备资料和实际情况记录下泵的各个连接部件和位置,以便后续组装时参考。

接下来,开始逐步拆解泵的各个部件,将泵体与泵盖分开,并将叶轮、轴、轴套等部件取出。

在拆卸时,需要小心谨慎,避免对泵及其部件造成损坏。

泵的检修包括清洗、检查和更换部件。

首先,将泵的各个部件进行清洗,使用清洗液将泵内的杂质、油污等清除干净。

清洗时,可以使用刷子等工具进行清洁,要注意不要使用过度力量,以免损坏部件表面。

清洗完成后,对泵的各个部件进行检查,包括叶轮的磨损情况、轴的弯曲程度、轴套的磨损程度等。

如果发现有损坏或磨损严重的部件,就需要进行更换。

更换时,需要选择与原件相匹配的部件,并仔细检查其尺寸和配合情况。

在更换时,可以借助专用工具进行拆装,确保部件的安装质量。

泵的组装是将清洗和更换好的部件重新装配到一起。

首先,将泵盖与泵体对准,并使用螺栓将其固定。

然后,将叶轮、轴、轴套等部件按照正确的顺序和位置安装到泵体中。

在组装时,需要注意对各个密封面进行润滑处理,以确保密封效果良好。

组装完成后,还需要进行泵的调试和试运行,以确保泵的工作状态正常。

在进行泵的拆装及检修时,需要注意的是安全问题。

首先,需要戴上防护手套和眼镜,以防止伤害。

其次,在拆装和操作中需要注意工具的使用,避免损坏泵及其部件。

同时,在进行检修和组装时,要注意各个部件的配合情况,避免出现偏差或错位。

最后,要及时清理现场,确保安全和环境卫生。

总之,泵的拆装及检修是维护设备正常运转的重要步骤。

通过认真的拆装和检修,可以及时发现和解决泵的故障,延长设备的使用寿命,保障生产效率。

在进行拆装和检修时,需要注意安全问题,并遵循相关操作规程和操作手册,确保工作顺利进行。

螺杆泵定子拆卸方法

螺杆泵定子拆卸方法

螺杆泵定子拆卸方法
螺杆泵是一种常见的工业泵,由于长时间运行,定子可能会出现故障,需要拆卸进行维修或更换。

以下是螺杆泵定子拆卸的方法:
1. 停止泵的运行和电源的供应。

2. 拆除泵的外壳和进出口法兰。

3. 使用特殊工具或撬棍将定子从泵体内拆出。

请注意不要用锤子或其他粗暴的工具打击定子。

4. 在拆卸过程中,密封件和轴承等易损件应得到特殊关注。

需要及时检查并更换。

5. 拆卸后的定子应进行清洁和检查,确保没有损坏或变形。

如有需要,应进行修理或更换。

6. 在重新安装定子时,应确保所有的密封件和轴承已经更换,并且安装的位置和方向正确。

定子安装后,请检查是否有松动或不稳定的现象。

7. 安装完成后,请进行试运行,确保泵的运行状态正常。

以上是螺杆泵定子拆卸的基本步骤,如果需要更复杂的操作,建议请专业技术人员进行。

拆卸时请注意保护好泵的零部件,避免二次损坏。

- 1 -。

螺杆泵正确拆卸方法

螺杆泵正确拆卸方法

螺杆泵正确拆卸方法引言螺杆泵是一种常用的输送液体或压缩气体的设备,常用于石油、化工、食品、制药等行业。

而当螺杆泵需要进行维修或更换部件时,正确的拆卸方法显得尤为重要。

本文将介绍螺杆泵的正确拆卸方法,以确保安全有效地进行维修和更换。

准备工作在开始拆卸之前,我们需要进行以下准备工作:1. 确保螺杆泵处于停机状态,并切断电源以确保安全。

2. 准备好所需的工具和材料,如螺丝刀、扳手、橡胶锤、清洁剂等。

3. 根据螺杆泵的型号和规格,查阅相应的拆卸手册或技术资料,了解拆卸步骤和注意事项。

拆卸步骤第一步:移除进出口法兰连接螺栓及管路1. 使用螺丝刀或扳手,依次拆下进出口法兰的连接螺栓,并将法兰与管路分离。

2. 根据需要,可以使用扳手或扳手套件,将法兰上的接头拧下,并将管路与法兰完全分离。

第二步:拆除驱动装置与底座1. 检查螺杆泵的驱动装置,如电机或减速机,确保已切断电源并将其固定在底座上。

2. 使用扳手和螺丝刀,将驱动装置与底座上的螺栓拆下,使驱动装置完全分离。

第三步:拆卸螺杆和转子1. 打开螺杆泵的侧盖,暴露螺杆和转子。

通常需要拧下盖板上的螺栓来打开侧盖。

2. 温柔地使用橡胶锤敲打螺杆,使之松动。

如果螺杆与转子还处于紧密状态,可以使用适当的推杆来帮助松动。

3. 一旦螺杆松动,可以轻松将其拔出。

此时,转子也可以随之拆卸。

第四步:清洁和检查1. 将螺杆和转子分别放入清洁剂中浸泡,彻底清洗掉污垢和沉积物。

2. 使用刷子或压缩空气清洁泵体、侧盖和其他部件,确保没有残留物。

3. 检查拆卸下来的螺杆、转子和其他部件的磨损程度和完整性。

如有需要,可以进行维修或更换。

注意事项1. 拆卸时需要注意螺杆泵内可能存在的残余压力。

在拆卸法兰和管路时,可以先打开放气阀,并预先放置适当的容器来接收可能泄漏出的液体或气体。

2. 在拆卸过程中要小心操作,避免损坏螺杆泵的零部件,尤其是螺杆和转子。

3. 在拆卸之前,最好和相关技术人员进行沟通和交流,以确保对整个拆卸过程有清晰的了解,并根据实际情况调整操作步骤。

潜水螺杆泵的拆卸方法

潜水螺杆泵的拆卸方法

潜水螺杆泵的拆卸方法
嘿,朋友们!今天咱来聊聊潜水螺杆泵的拆卸方法。

这玩意儿就像个有点复杂的大玩具,不过别怕,跟着我一步一步来,准能搞定!
先把那家伙周围清理干净咯,就像给它洗个澡一样,别让那些杂物捣乱。

然后呢,找到固定它的螺丝呀啥的,就跟解开它的小秘密似的。

哎呀,你想想看,这就好比是要打开一个神秘的盒子,得找到关键的扣子才行。

接下来,小心翼翼地把那些螺丝拧开,别着急,慢慢来,可别把螺丝弄丢了,那可就麻烦啦!
等螺丝都下来了,就可以试着把泵的各个部分分开啦。

这时候可得小心点,别毛手毛脚的,就像对待一个宝贝似的。

要是不小心弄伤了它,咱不就白折腾啦!
嘿,你说这像不像拆一个精致的模型?得轻拿轻放呀!然后呢,看看那些连接的地方,是不是有什么卡扣呀,小机关呀,把它们都弄开。

有时候啊,可能会遇到一些不太好弄的地方,别着急上火呀,咱得冷静想想办法。

就像走在路上遇到个小坡,咱加把劲不就上去啦!
把各个部件都拆下来后,好好检查检查,看看有没有啥问题。

这就跟给它做个体检一样,有毛病咱得赶紧治呀!
要是你不小心拆错了步骤,那可就有点头疼咯,但也别灰心丧气呀,大不了咱重新再来一遍嘛!
总之呢,拆卸潜水螺杆泵就是个需要耐心和细心的活儿。

别嫌麻烦,一步一步来,肯定能拆好。

等你熟练了,就会觉得这也没那么难嘛,就像骑自行车一样,一开始可能摇摇晃晃,但骑多了就顺溜啦!相信自己,一定能行!。

单螺杆泵拆装实训报告

单螺杆泵拆装实训报告

一、实训目的本次实训的主要目的是通过实际操作,使学生掌握单螺杆泵的拆卸与装配过程,了解其结构组成和工作原理,提高学生对机械设备维护和故障排除的实际操作能力。

二、实训时间2023年10月15日三、实训地点机械工程实训室四、实训内容1. 单螺杆泵的拆卸步骤2. 单螺杆泵的装配步骤3. 拆装过程中的注意事项五、实训过程1. 单螺杆泵的拆卸步骤(1)首先,将单螺杆泵从工作现场断开电源,确保安全。

(2)将泵体从管道中卸下,拆卸泵头固定螺母。

(3)拆卸泵头,取出定子。

(4)拆卸转子、连杆、短节、密封盒等部件。

(5)拆卸方向节、轴承座、传动轴、轴承盖、联轴器等部件。

(6)清理拆卸下来的部件,检查磨损情况。

2. 单螺杆泵的装配步骤(1)在重新装配前,检查待装零件的质量,确保无损坏。

(2)按照拆卸的相反顺序,逐步装配各部件。

(3)装配填料密封,注意调整密封不要过紧。

(4)安装连杆,检查橡胶护套是否损坏,空腔内是否充满润滑脂。

(5)安装定子,注意橡胶表面涂以润滑脂。

(6)装配方向节、轴承座、传动轴、轴承盖、联轴器等部件。

(7)装配泵头,拧紧固定螺母。

(8)将泵体安装到管道上,连接电源。

六、实训结果通过本次实训,学生掌握了单螺杆泵的拆卸与装配过程,熟悉了其结构组成和工作原理。

在拆装过程中,学生学会了如何检查磨损情况,如何调整密封,如何装配连杆等,提高了实际操作能力。

七、实训心得1. 在拆装过程中,要严格按照操作步骤进行,确保安全。

2. 注意检查磨损情况,及时发现并更换磨损严重的部件。

3. 在装配过程中,要仔细调整密封,避免过紧或过松。

4. 装配时要保持零件的清洁,避免杂质进入。

5. 学会使用工具,提高工作效率。

八、实训总结本次实训使学生掌握了单螺杆泵的拆装技能,提高了学生对机械设备维护和故障排除的实际操作能力。

在今后的工作中,学生将能够更好地应对机械设备故障,为企业的生产和发展做出贡献。

恒盛泵业2W系列双螺杆泵拆卸及复装

恒盛泵业2W系列双螺杆泵拆卸及复装

恒盛泵业2W系列双螺杆泵拆卸及复装
2W系列双螺杆泵是轴承外置式双吸双螺杆泵,有泵体、安全阀、泵套、轴承、机封、齿轮箱、支架等组成,双螺杆泵是如何拆卸呢?又如何复装呢?
拆卸:
1. 将双螺杆泵吊出。

2. 泄放油夜,卸下双螺杆泵前端齿轮箱。

3. 卸下前端压盖,松开主、从动轴上锁紧螺母和螺栓。

4. 利用前支架上专用螺孔,卸下前支架及轴承。

5. 松开螺栓,卸下齿轮,卸下后支架上轴承压盖。

6. 利用后支架上专用螺孔,把后支架连同螺杆一起卸下。

7. 欲从后支架上卸下螺杆,可于两轴端置一木板,轻击木板即可将两螺杆同时取出。

复装程序与拆卸程序基本相反,但要注意以下几点:
1. 所有零件应认真清洗干净。

2. 后支架上轴承应紧贴在轴和孔的肩面上。

3. 利用加于轴承间的调整垫片,消除后轴承游隙,防止轴产生窜动,一般安装后轴向窜动量小于0.05mm。

4. 利用从杆上调正螺母,调整螺套齿侧面间隙使之相等。

5.组装后,用手盘动应灵活。

装联轴节时不宜用力猛击,如若嫌紧宜用热套法。

螺旋泵拆卸与安装流程

螺旋泵拆卸与安装流程

螺旋泵拆卸与安装流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!螺旋泵拆卸与安装流程一、准备工作阶段。

在进行螺旋泵的拆卸与安装之前,需要进行充分的准备工作。

水泵螺杆更换流程

水泵螺杆更换流程

水泵螺杆更换流程《水泵螺杆更换流程》水泵螺杆要是出了问题,那可真是个麻烦事儿。

就好比人的牙齿坏了,咬东西不得劲,水泵螺杆坏了,水泵也就没法好好工作了。

那咱就来说说这水泵螺杆更换是咋个流程。

先得把水泵停下来,这就像你要修一个正在运转的风扇,你得先拔掉插头一样。

可不能傻乎乎地在它还转着的时候就去捣鼓。

把电源断开,确定水泵不会突然启动,这是安全的大前提。

然后就开始拆水泵的外壳。

这外壳就像是水泵的衣服,要小心翼翼地脱下来。

有的螺丝可能藏得比较隐蔽,得仔细找找。

就像在找藏在角落里的小物件一样,要有耐心。

用合适的螺丝刀把螺丝拧下来,把这些螺丝放在一个小盒子里,免得弄丢了,不然就像做饭的时候找不到盐一样让人着急。

外壳拆下来后,就能看到里面的螺杆了。

这时候要观察一下螺杆周围的情况,看看有没有什么异常的磨损或者是杂物。

这就如同医生看病,先观察症状一样。

如果有杂物,要先清理干净,不能让这些杂物影响到新螺杆的安装。

接下来就是把旧的螺杆取出来。

这可能有点费劲,因为螺杆可能在里面卡得比较紧。

这时候不能用蛮力,得慢慢来。

可以用一些专门的工具,像是小钳子之类的,但要注意别把周围的部件给弄坏了。

就好像你拔萝卜,不能把萝卜地都给翻得乱七八糟的。

取出旧螺杆后,要把安装螺杆的地方清理得干干净净。

这就好比你要在一块地上种新的树苗,得先把地平整好。

用干净的布把里面的灰尘、油渍等都擦干净,确保新螺杆有一个干净整洁的“家”。

然后就是安装新的螺杆了。

把新螺杆慢慢地放进原来的位置,要放得准,就像把钥匙插进锁孔一样,得严丝合缝。

放进去之后,要检查一下螺杆是不是安装得很牢固,有没有松动的情况。

再把之前拆下来的外壳重新装回去。

按照之前拧螺丝的顺序,一个一个地把螺丝拧紧。

这就像给修好的东西重新穿上衣服,要穿得整整齐齐的。

拧紧螺丝的时候也不能太用力,不然容易把螺丝拧滑丝了,那就又有新的麻烦了。

最后,把电源重新接通,启动水泵。

这时候就像等待一个新的生命开始运转一样,心里还有点小紧张呢。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

螺杆泵的拆卸装配
螺杆泵拆卸步骤:
1、螺杆泵与电机脱离,排空介质(防止电机、有毒介质伤人);
2、拆卸螺杆泵排出体(1);
3、拆卸螺杆泵定子(6),必要时按泵轴方向盘动轴作辅助;
4、拆卸转子(5)及中间轴(7);
5、拆卸传动轴(44)和轴封;
6、取出螺杆泵轴承(39)(41)、定位套(40),应从轴承座内取出;
7、长期不用的螺杆泵,要作防锈处理,方法为用防锈脂涂抹非油漆金属表面,包括轴表面、填料壳体内腔等,并进行润滑。

螺杆泵装配时,注意事项:
1、装配时应将螺杆泵零件仔细清洗、检查,损坏的零件应更换;
2、正确安装的轴承使轴转动灵活、无卡阻现象。

3、轴封安装:填料函(18)安装时,应使填料压盖(16)压紧螺栓位置在壳体安装窗口内,便于扳手调整螺栓;
4、机械密封安装应小心,摩擦副端面应清洁并涂上润滑脂;
5、传动轴两万向接头装配时,应检查密封圈有否损坏,在空腔内填充润滑脂;
6、安装定子时,用润滑油涂抹转子、定子内腔表面,有利于定子安装;
7、排出体压紧固定时,螺母拧紧应均匀一致;
8、安装装配时,联轴器安装偏差:△Y≤0.2mm,△α≤30’。

水泵的正确使用方法
1、起动
(a)在机泵联接前确定电动机的旋转方向是否正确,泵的转动是否灵活(或在泵内注满水后检查电机转向,严禁泵内无水空转)
(b)关闭吐出管路上的闸阀。

(c)向泵内灌满水,或用真空泵引水。

(d)接通电源,当泵达到正常转速后,再逐渐打开吐出管路上的闸阀,并调节到所需要的工况。

在吐出管上的闸阀关闭的情况下,泵连续工作的时间不能超过3分钟。

2、停止
(a)逐渐关闭吐出管路上的闸阀,切断电源。

(b)如环境温度低于0℃,应将泵内水放出,以免冻裂。

(c)如长期停止使用,应将泵拆卸清洗上油,包装保管。

3、运转
(a)在开车及运行过程中、必须注意观查仪表读数、轴承温升、填料滴漏和温升以及泵的振动和杂音等是否正常,如果发现异常情况,应及时处理。

(b)轴承温度与环境温度之差不的超过40℃,轴承温升最高不大于80℃
(c)填料漏水应该是少量均匀的。

(d)轴承油位应保持在正常位置上,不能过高或过低,过低时应及时补充润滑油。

(e)如密封环与叶轮配合部位的间隙磨损过大应更换新的密封环(新泵的直径间隙在0.15~0.25mm左右)
(f)应尽量使泵在铭牌规定的性能点(流量,扬程等)附近运转,这样可使水泵长期在高效率区工作,以达到最大的节能效果。

Welcome !!! 欢迎您的下载,资料仅供参考!。

相关文档
最新文档
