中南大学考研-电路理论试卷
中南大学《电路理论》课程作业(在线作业)三及参考答案
(一) 单选题1.对称三相电路，线电压，则相电压为（）。
(A)(B)(C)(D)参考答案：(C)2. 一阶电路的初始储能为零，由外加激励所产生的响应称（）。
(A)不确定(B)全响应(C)零状态响应(D)零输入响应参考答案：(C)3. 非正弦周期电流电路的分析，利用了线性电路分析中的（）。
(A)戴维宁定理(B)诺顿定理(C)叠加定理(D)特勒根定理参考答案：(C)4. 对称三相电路负载为三角形连接，且相电流为10A，那么当AB相负载断开时，流过火线A线的线电流等于（）。
(A)0A (B) 10A (C) 17.32A (D) 不确定参考答案：(A)5. 对于RC一阶电路，独立的初始值是（）。
(A)电阻的电压(B)电阻的电流(C)电容的电压(D)电容的电流参考答案：(C)6. 对于RL一阶电路，独立的初始值是（）。
(A)电阻的电压(B)电阻的电流(C)电感的电压(D)电感的电流参考答案：(D)7.在非正弦周期电流电路中，电感L的一次谐波感抗，那么三次谐波感抗为（）。
(A)不确定(B) 30(C) 90(D) 10参考答案：(C)8. 对称三相电路中，电源中性点和负载中性点（）。
(A)没关系(B) 等电位(C) 具有中性点位移参考答案：(B)9. RC电路如图2所示，则电路的时间常数为（）。
图2(A)0.1S (B) 0.8S (C) 0.9S (D) 1S参考答案：(B)10. 非正弦周期电流电路的平均功率为（）。
(A)(B)(C)参考答案：(C)11. 非正弦周期电流电路的电流有效值计算为（）。
(A)(B)(C)参考答案：(C)12. 对称三相电路中负载为三角形连接，相电流为10A，当三角形连接负载等效变换成星形连接时，相电流等于（）。
(A)0A (B) 10A (C) 17.32A (D) 30A参考答案：(C)13. 一阶RL电路如图1所示，则电路的时间常数为（）。
(A)0.25S (B) 0.5S (C) 1S (D) 1.5A参考答案：(C)14. 对称三相电路，其中A相的平均功率和无功功率分别为1732W和1000Var，则电路的阻抗角等于（）。

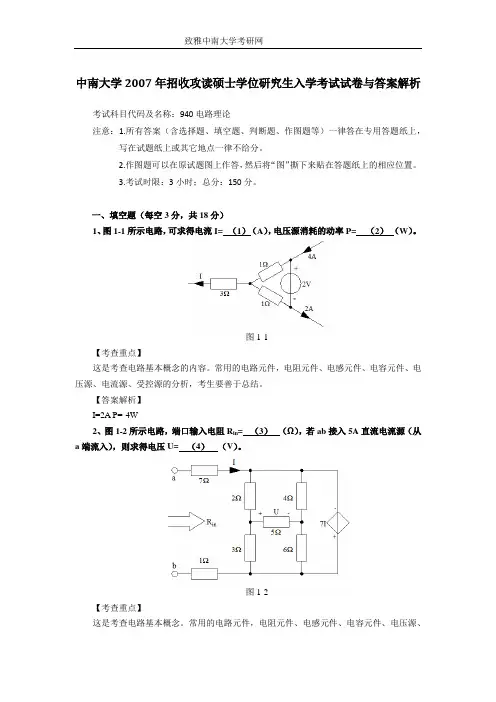

2014中南大学电路理论考研真题与分析
中南大学2007年招收攻读硕士学位研究生入学考试试卷与答案解析考试科目代码及名称：940电路理论注意：1.所有答案（含选择题、填空题、判断题、作图题等）一律答在专用答题纸上，写在试题纸上或其它地点一律不给分。
2.作图题可以在原试题图上作答，然后将“图”撕下来贴在答题纸上的相应位置。
3.考试时限：3小时；总分：150分。
一、填空题（每空3分，共18分）1、图1-1所示电路，可求得电流I= （1）（A），电压源消耗的动率P= （2）（W）。
图1-1【考查重点】这是考查电路基本概念的内容。
常用的电路元件，电阻元件、电感元件、电容元件、电压源、电流源、受控源的分析，考生要善于总结。
【答案解析】I=2A P=-4W2、图1-2所示电路，端口输入电阻R in= （3）（Ω），若ab接入5A直流电流源（从a端流入），则求得电压U= （4）（V）。
图1-2【考查重点】这是考查电路基本概念。
常用的电路元件，电阻元件、电感元件、电容元件、电压源、电流源、受控源的分析，考生要学会求解相似问题。
【答案解析】R in =1Ω U=0V3、已知单位阶跃电压源作用下，一阶电路的响应为)(t e tε-。
则电路的单位冲激响应h (t )= （5） ，若外接图1-3所示脉冲电压源，其响应表达式= （6） 。
图1-3【考查重点】这是考查一阶电路的求解。
考生要学会在换路定律下求电路各个参数大小。
这种题目属于常见题型，需要重点掌握。
【答案解析】H(s)=1/s(s+1)=1/s-1/s+1得h(t)=(1-e -t )ε(t)U 0(s)=Us(s)*H(s)∴u 0（t ）=3(1-t+e -t ) ε(t)-3[5-t-e -(t-4)] ε(t-4)【余下答案详解，请看《2014中南大学电路理论考研复习精编》】。
中南大学2021年《电路理论》期末试题A卷及答案
(一) 单选题1. 流过理想电压源的电流大小与外电路（A ）。
(A)有关 (B) 无关 (C)不确定 2. 无源一端口电阻网络可等效变换为（C ）。
(A)电阻和电压源的串联(B) 电导和电流源的串联(C)电阻3. 无源一端口电阻网络的端电压和端电流分别为24V 和6A ，则无源一端口网络的输入电阻为（D ）。
(A)(B) (C) (D)4.图1.2所示电路中，已知V ，则电压源电压为（C ）。
(A) 5V (B) (C) 12V (D)5. 用回路法分析电路，各回路方程的自阻（A ）。
(A)恒为正(B) 恒为负(C)恒为零(D)可正可负6.若元件ab 的V ，电流A ，则此元件工作在（）。
(A)电源状态 (B) 负载状态 (C)不确定 7. 特勒根定理1的本质是（A ）。
(A)KVL 的体现(B) KCL 的体现(C)KVL 和KCL 的体现(D)功率守恒8. 回路电流法自动满足（A ）。
(A)KVL (B) KCL (C)KVL 和KVL 9. 三角形连接的三个电阻阻值为，则等效变换为星形连接时星形电阻阻值等于（B ）。
(A) 2 (B) 4 (C) 6 (D)3 10. 节点电压法的本质是（B ）。
(A)KVL 的体现 (B) KCL 的体现 (C)KVL 和KVL 的体现(二) 判断题1. 叠加定理使用中，当电压源不作用时，此电压源在电路中相当于开路。
A(A)对 (B)错2. 叠加定理适应于任意集总电路。
B(A) 对(B) 错3. 星形连接的电阻电路可以和三角形连接的电阻电路相互进行等效变换。
A(A) 对(B) 错4. 在直流电阻电路中，电容元件相当于开路。
A(A) 对(B) 错5. 支路电流法是以支路电流为未知量，利用KVL列方程求解的方法。
B(A) 对(B) 错6. KVL和KCL适用于任意集总电路。
A(A) 对(B) 错7. 等效变换的本质是一端口的伏安特性在变换前后不发生改变。
中南大学电路理论基础作业
第1章复习思考题1-1．图1-1所示电路，试写出各电路所标出的未知电压和电流的数值。
图1-11-2．根据图1-2所示参考方向和数值确定各元件的电流和电压的实际方向，计算各元件的功率并说明元件是电源还是负载。
(a)(b)(c)图1-21-3．直流电路如图1-3所示，求电感电流和电容电压。
图1-31-4．如图1-4所示，电路中包含的各个元件的电压和电流参考方向如图所示，其中100P 1=W ，10P 2-=W ，50P 3=W ，20P 4=W ，求5P ，元件5是电源还是负载？图1-41-5．求图1-5所示电路中的电压1u 和1i 。
图1-51-6．求图1-6所示电路中的电压u 。
3Ω2Ω4Ωi10 V图1-61-7．求图1-7所示电路中的电压U 。
2ΩU4Ω+ -+ -+- +- 5V2V 5V 1Aa bde图1-71-8．图1-8所示电路中，已知5u ab -=V ，求电压源电压s u 。
图1-81-9．电路如图1-9所示，试求电压U X。
图1-91-10．如图1-10所示的图，如果选1、2、3、4、8支路为树，则其基本回路组是什么？如果选择自然网孔为基本回路组，则其对应的树由哪些支路组成？②⑤123 4 6 10 ④ 8 9 ⑥57 ③图1-10第2章 复习思考题2-1．写出题21图所示各电路的端口电压电流的伏安特性方程。
(a) (b)图2-12-2．电路如图2-2(a)、(b)、(c)、(d)、(e)和(f)所示，试计算a 、b 两端的电阻，其中电阻R =8。
(a) (b)(c)(d)(e) (f)图2-22-3．利用电源等效变换，化简图2-3(a)和(b)的一端口网络。
(a) (b)图2-32-4．利用电源的等效变换求图示2-4电路中的电流I 。
图2-42-5．求图2-5电路中的受控电流源的功率。
2Ω6V+I2Ω 2A7Ω6A2Ω图2-52-6．求图2-6各电路的输入电阻R in。
图2-6第3章复习思考题3-1．用支路电流法求图3-1所示电路中各支路电流及各电阻上吸收的功率。
电路理论试题4套及答案
题号 一
二
三
四
五
六 合计
得分
得分 评卷人
一 、 简 算 题 ：（ 30 分 ）
1、 求下图电路的最简等效电源模型。（7 分）
学号
姓名
2、已知图示正弦电流电路中电流表的读数分别为 A1：5A；A2：20 A； A3：25A 求：（1）图中电流表 A 的读数；(2)如果维持 A1 的读数不 变．而把电源的频率提高两倍，再求电流表 A 的读数。（7 分）
word 专业资料-可复制编辑-欢迎下载
2011B 参考答案
一、 1、电压源发出 10*（2+10/10）= 30W 电流源发出 2* [ 2*（2+3‖6）-10] = -4W
2、
•
U OC
30V
•
I SC 1A
•
Z*
3,
Pm a x
3W 4
Zeq
U OC
•
I SC
3
3、 •
•
•
•
•
U1 3(I1 2 I 2) 3I1 6 I 2
IS (s)
word 专业资料-可复制编辑-欢迎下载
2011A 参考答案
一、 1、
2、（1）电流表 A 读数 52 (20 25)2 5 2 7.1A
（2）电流表 A2 读数 20/2=10A，电流表 A3 读数 25*2=50A，
电流表 A 读数 52 (10 50)2 5 65 40.3A
I0 1A, P0 3 12 1 2W
（2）交流时串联谐振
word 专业资料-可复制编辑-欢迎下载
I1
1.4142
I
2 0
1A
P1 U S I1 1W
中南大学《电路理论》课程作业(在线作业)二及参考答案
(一) 单选题1. 两个耦合的电感线圈，当其顺接时，其等效电感为（）。
(A)(B)(C)(D)参考答案：(C)2. 三个阻抗串联，大小分别为和，则总的等效导纳为（）。
(A)(B)(C)(D)参考答案：(D)3.无源一端口网络N的等效导纳，，N可用一个电阻元件和一个储能元件并联组合来等效，则储能元件的参数为（）。
(A)1H (B) 1F (C) 0.01H (D) 0.01F参考答案：(C)4. 串联RLC 电路，电阻电压10V ，电感电压20V ，电容电压30V ，则端口电压为（）。
(A) 60V(B) 40V (C) 0V (D) 14.14V参考答案： (D)5. 线性电感元件的感抗随频率增加而（）。
(A) 减小(B) 增大 (C) 不确定参考答案： (B)6.功率表电流线圈测得的电流为，电压为，则功率表的读数为（）。
(A) 不确定(B) (C) (D)(E)参考答案： (A)7.已知电源电压V ，则电源的频率为（）。
314rad/s50rad/s不确定50Hz(A)(B) (C) (D)参考答案：(D)8.在如图2-2所示电路中，已知V，，，匝比,则电流为（）。
(A)(B)(C)(D)参考答案：(D)9.含源一端口网络开路电压，等效阻抗，当外接负载阻抗为共轭匹配时，负载获得的最大功率为（）。
(A)20W (B) 50W (C) 6.25W (D) 8.33W参考答案：(C)10.RLC串联谐振电路中，谐振角频率为（）。
(A)不确定(B)(C)参考答案：(C)11.LC并联电路中，电感电流有效值，电容电流有效值，则LC并联电路总电流有效值为（）。
(A)20A (B) 8A (C) 28A (D) 12A参考答案：(D)12. 线性电容元件的容抗随频率增加而（）。
(A)减小(B) 增大(C) 不确定参考答案：(A)13. 当串联RLC电路发生谐振时，端口电压和电流的相位差等于（）。
(A)不确定(B) 0度(C) 90度(D) 度参考答案：(B)14.已知正弦量，则电压与电流之间的相位差角为（）。
中南大学往届电子技术试卷及答案
-——○--—○—————-○———○———………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷（1) 20 ~20 学年 1 学期 电子技术 课程 时间100分钟分,每小题2分） 1、电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ ）。
A ．D1导通,D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 2、存储器的电路结构中包含（ ）、存储电路和输入/输出电路（或读写控制电路)这三个组成部分. 3、已知Intel2114是1K ＊ 4位的RAM 集成电路芯片,它有地址线（ ）条,数据线( ）条。
4、右图所示波形反映的逻辑函数是( ）。
（其中A 、B 为输入波形，Y 为输出波形） A ．与非; B ．异或； C ．同或； D ．或; 5、对功率放大电路的基本要求是在不失真的情况下能有（ ）。
A ．尽可能高的电压放大倍数 B 。
尽可能大的输出功率 C 。
尽可能小的零点漂移6、位D/A 转换器当输入数字量10000000为5v.若只有最低位为高电平，则输出电压为( )v;当输入为10001000，则输出电压为( ）v 。
7、已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ )kHz ；完成一次转换所用的时间应小于（ ）.三、四、二、简答题（24分）1．写出下图电路输出逻辑表达式.2．图中各触发器的初始状态Q＝0,试画出在CP信号连续作用下各触发器Q端的电压波形。
6、如图所示为一555定时器应用电路（1)说明该电路的功能；（2）试画出电路的电压传输特性曲线.4．下图电路中，变压器副边电压有效值为2U2。
(1)画出u2、u D1和u O的波形；（2)求出输出电压平均值U O（AV）三、电路如图所示，晶体管的 ＝80，=1。
(NEW)中南大学信息科学与工程学院《940电路理论》历年考研真题汇编
目 录2014年中南大学940电路理论考研真题2013年中南大学940电路理论考研真题2012年中南大学940电路理论考研真题2011年中南大学940电路理论考研真题2010年中南大学940电路理论考研真题2009年中南大学940电路理论考研真题2008年中南大学940电路理论考研真题2007年中南大学440电路理论考研真题2006年中南大学440电路理论考研真题2005年中南大学440电路理论考研真题2004年中南大学440电路理论考研真题2003年中南大学440电路理论考研真题2002年中南大学433电路理论考研真题2001年中南大学433电路理论考研真题
2014年中南大学940电路理论考研真题。
中南大学考研电路复习习题
一、简答题.(6’×8=48分)（1）电路元件的电压电流参考方向如图1-1所示，已知P1=110W ，P2=90W,P3=-40W,P4=-40W,求P5并判断元件5的功率性质。
14325++++----+-（1）电路如图(1)所示，按给定参考方向求网络N 和电流 源的功率,并判断其功率性质。
25V N10V 4Ω5A 50Ω5Ω3A1i +-2u +16i +-u 图(1)(2)求图1-2所示电路的端口电压电流的伏安特性方程。
+15V -3Ω2A +-I 13I 1+-U I(2) 求图1-2所示电路的最简电路（有伴电压源模型）。
u +18V -6Ω2A +-I 15I 1+-UI4Ω 图1-2电路如图1-4所示，电阻单位均为Ω，求该电路的输入电阻R in 。
3I 2I R in 315331（1）电路如图(1)所示，已知N0为纯电阻网络，开关置于位置1和位置2时电流i 分别为-4A和2A，求开关置于位置3时i为多少？求图（2）所示电路的输入电阻Rin电路如图(2)所示，用等效变换法求其最简电路模型（有伴电压源）。
(3) 电路如图(3)所示，已知r=4,求理想电流源的功率并判断其特性。
电路如图(4)所示，已知5Ω电阻消耗的有功功率P=20W，电感L的感抗XL=20Ω，求电压源的有效值Us和电路的功率因数λ电路如图(5)所示，已知：i(t)=5√2 cos( ωt+30°)+2 cos2 ωt，u(t)=6√2 cos( ωt+90°)+8√2 cos( 2ωt+45°)+10√2 cos3ωt,N为无源端口，求端口电压的有效值U、端口平均功率P和二次谐波对应的阻抗Z。
电路如图（6）所示，三相对称负载为三角形连接的三个电阻，每个电阻都为10Ω，已知线电压UAB为300V，求三相负载的有功功率P和两个功率表的读数。
电路如图（7）所示，已知电感L1=6H，L2=4H，两个电感反向串联时，电路谐振频率是同向串联时谐振频率的2倍，求互感M。
考研试题电路及答案解析
考研试题电路及答案解析模拟试题：考研电路一、选择题（每题2分，共10分）1. 在电路理论中，一个电路的等效电阻是指：A. 电路中所有电阻的总和B. 电路中任意两点间的总电压与通过这两点的总电流之比C. 电路中任意两点间的电压D. 电路中任意两点间的电流答案：B2. 如果在一个串联电路中，电阻R1为10Ω，R2为20Ω，总电压为30V，那么通过R1的电流I1是：A. 1AB. 1.5AC. 2AD. 3A答案：B3. 在理想变压器的原、副线圈中，电压与线圈匝数的关系是：A. 正比B. 反比C. 无关D. 相等答案：A4. 根据基尔霍夫电压定律，在一个闭合回路中，沿着回路方向的电压和为：A. 0VB. 1VC. 5VD. 10V答案：A5. 二极管的主要特性是：A. 单向导电性B. 高频响应C. 大电流承受能力D. 低功耗答案：A二、简答题（每题5分，共10分）1. 什么是叠加定理？请简述其内容。
答案：叠加定理是电路分析中的一个重要定理，它适用于线性电路。
其主要内容是：在复杂电路中，如果存在多个独立电源，那么电路中的任意一条支路的电压或电流，可以看作是各个独立电源单独作用时在该支路产生的电压或电流的代数和。
在应用叠加定理时，非独立电源需要被替换为它们的等效值，而独立电源则保留其值。
2. 请解释什么是戴维南定理，并给出其数学表达式。
答案：戴维南定理是电路理论中用于简化复杂线性双端网络的一个重要定理。
它指出，任何线性双端网络都可以用一个单一的电压源和一个电阻来等效替代，而不会改变网络外接负载上的电压-电流关系。
戴维南定理的数学表达式为：\( V_{eq} = \frac{V_{oc}}{2} \)\( R_{eq} = \frac{R_1 \cdot R_2}{R_1 + R_2} \)其中，\( V_{eq} \) 是等效电压源，\( R_{eq} \) 是等效电阻，\( V_{oc} \) 是开路电压，\( R_1 \) 和 \( R_2 \) 是与开路电压\( V_{oc} \) 串联和并联的电阻。
大学电路考研试题及答案
大学电路考研试题及答案一、选择题（每题5分，共20分）1. 在电路中，电阻的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A2. 下列哪一项不是电路的基本组成部分？A. 电源B. 电阻C. 电感D. 变压器答案：D3. 根据基尔霍夫电压定律，沿任何闭合回路，电压之和等于：A. 零B. 无穷大C. 电源电压D. 电阻电压答案：A4. 一个电路中，电流I=10A，电阻R=5Ω，根据欧姆定律，该电路的电压U是：A. 2VB. 50VC. 100VD. 500V答案：B二、填空题（每题5分，共20分）1. 在电路理论中，电流的参考方向是______。
答案：任意设定的2. 电容器的单位是______。
答案：法拉（F）3. 理想变压器的变比等于其原副线圈的______之比。
答案：匝数4. 根据欧姆定律，电阻R=10Ω，电压V=20V，通过电阻的电流I是______。
答案：2A三、简答题（每题10分，共30分）1. 简述什么是超前相位和滞后相位，并举例说明。
答案：超前相位是指在交流电路中，某一电压或电流波形相对于参考波形提前了一定的角度。
滞后相位则是指某一电压或电流波形相对于参考波形延迟了一定的角度。
例如，在RLC串联电路中，电感的电流相位相对于电压相位是滞后的，而电容的电流相位相对于电压相位是超前的。
2. 什么是戴维南定理？并说明其应用条件。
答案：戴维南定理指出，任何线性双端网络可以等效为一个单一电压源与一个电阻并联的组合。
应用条件是网络必须是线性的，且在等效电压源的两端不能短路。
3. 什么是谐振频率？在电路中有什么作用？答案：谐振频率是指电路中电感和电容的阻抗相等时的频率。
在电路中，谐振频率可以使电路的阻抗达到最小，从而使得电路的电流达到最大，这在滤波器设计中非常有用。
四、计算题（每题15分，共30分）1. 给定一个RLC串联电路，其中R=10Ω，L=0.5H，C=100μF，电源电压V=120V，频率f=50Hz。
中南大学网络教育电路理论复习题及参考答案
《电路理论》课程复习资料一、填空题：1.若2ab u =-V ，则电压的实际方向为 ，参考方向与实际方向 。
2.一个具有5个结点和8条支路的平面网络，可列出 个独立的KCL 方程，列出 个独立的KVL 方程。
3.回路电流法以 为独立变量；结点电位法以 为独立变量。
4.LC 并联电路中，电感电流有效值A 10I L =，电容电流有效值A 6I =C ，则LC 并联电路总电流有效值I = ，此时电路呈 性。
5.在叠加定理中，电压源不作用相当于 ，电流源不作用相当于 。
6.某含源一端口电路的U OC =20V ，I SC =4A ，则R eq = ，外接电阻为Ω 5时，回路电流= 。
7.线性电感元件的感抗随频率增加而 ，在直流电路中电感相当于 。
8.对称三相电路中，相电流的模是线电流模的 ；相电流 相应线电流30°。
9.无源一端口网络端电压U =240 /-45°V ，电流I =20 /15°A ，电压与电流为关联参考方向。
一端口网络的等效阻抗Z= 。
此时电路呈 性。
10.设有两频率相同的正弦电流)40314sin(3)(o 1+=t t i A ，)60314cos(2)(o 2+=t t i A ，则超前的电流是 ，超前的角度为 。
11.RLC 串联谐振电路中，谐振角频率0ω为 ，此时电路的功率因数为 。
12.Ω 4、Ω 6和Ω 12三个电阻并联，其总电阻是 。
电阻并联时，电流按电阻成 分配。
13.无源一端口网络N 的等效阻抗Z=(10+j10) Ω，则此N 可用一个 元件和一个 元件并联组合来等效。
14.理想电压源电压与外电路 ，它的端口电流与外电路 。
15.将1Ω电阻与1F 电容串联后，在t=0时刻接到1V 的电压源上，电路的时间常数为 ；将1Ω电阻与1F 电容并联后，在t=0时刻接到1V 的电压源上，则此电路的时间常数为 。
二、单项选择题：1.RL 一阶电路中，时间常数与电阻 R [ ] A.成反比 B.成正比 C.无关2.Ω 3和Ω 6电阻串联，若Ω 6电阻上电压为V 3，则总电压为 [ ] A.V 4 B.V .54 C.V 9 D.V 213.无源一端口网络N 的等效导纳S 10)j (10Y -=，rad/s 10ω=，N 可用一个电阻元件和一个储能元件并联组合来等效，则储能元件的参数为 [ ] A.1H B.1F C.0.01H D.0.01F4.叠加定理适应于 [ ] A.计算线性电路的电压和电流 B.计算非线性电路的电压和电流 C.计算线性电路的电压、电流和功率 D.计算非线性电路的功率5.在正弦交流电路中，当电容电压与电流取关联参考方向，则电流 [ ] A.超前电压o 90 B.落后电压o 90 C.同向 D.反向6.用结点法分析电路，各结点的自导 [ ] A.恒为正 B.恒为负 C.可正可负 D.恒为零7.描述电路中结点与支路电流关系的定律是 [ ] A.KCL B.KVL C.KCL 和KVL D.ABC 都是8.正弦电压相量U=20 /40°V ，频率为50 HZ ，则瞬时表达式为 [ ] A.)40314cos(20)(o +=t t u V B.)4050cos(20)(o +=t t u V C.)40314cos(28.28)(o +=t t u V D.)4050cos(28.28)(o +=t t u V9.GLC 并联正弦电路，其等效导纳Y 等于 [ ]A.LC G Y ωω1++= B.L C G Y ωωj 1j -+=C.LC G Y ωω1jj -+= D.L C G Y ωωj j -+= 10.已知无源一端口端网络的端口电压)4510cos(10)(o +=t t u V ，)1510cos(5)(o -=t t i A ，电压与电 流为关联参考方向，则此电路的功率因数等于 [ ] A. 0 B. 0.5 C. 0.866 D. 1三、计算题：1.求图1电路中电压u 。
电路考研考试题及答案
电路考研考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A2. 根据基尔霍夫电压定律，沿着任何闭合路径，电压的代数和等于：A. 零B. 正无穷C. 负无穷D. 不确定答案：A3. 电流的参考方向可以是：A. 正向B. 反向C. 任意方向D. 只有正向答案：C4. 电感元件的伏安关系为：A. v = L(di/dt)B. i = C(dv/dt)C. v = R * iD. i = G * v5. 在理想变压器中，原边与副边的电压比与什么成正比：A. 匝数比B. 电流比C. 电阻比D. 电感比答案：A6. 电路的功率因数是：A. 有功功率与视在功率的比值B. 有功功率与无功功率的比值C. 无功功率与视在功率的比值D. 视在功率与无功功率的比值答案：A7. 一个电路的总电阻是10Ω，当串联一个5Ω的电阻后，总电阻变为：A. 5ΩB. 10ΩC. 15ΩD. 20Ω答案：C8. 电路中电流的瞬时值表达式为i(t) = 10sin(100πt)，其频率为：A. 50HzB. 100HzC. 200HzD. 500Hz答案：A9. 在RLC串联电路中，当电感和电容的阻抗相等时，电路的总阻抗：B. 最小C. 不变D. 不确定答案：B10. 一个电路的总功率为100W，总电流为5A，总电压为：A. 20VB. 10VC. 50VD. 20V答案：C二、填空题（每题2分，共10分）1. 电路中的功率可以分为_______功率和_______功率。
答案：有功；无功2. 电路的总阻抗等于电阻与_______的平方和的平方根。
答案：电抗3. 电路的谐振频率可以通过公式_______计算。
答案：f = 1/(2π√(LC))4. 在电路中，当电流通过电阻时，会产生_______。
答案：热量5. 电路中，电流的相位与电压的相位之间的关系称为_______。
