圆端形桥墩工程量计算过程及方法

变截面圆端型桥墩模板计算书

1一、基本条件 1、桥墩模板尺寸桥墩施工采用全钢模板，由平面模板和圆弧模板栓接组成，根据施工方提供的桥墩施工图模板，设计高度 H=30m，包括墩身和托盘部分，面板为δ=6mm 厚钢板，圆弧模板和平面模板的竖肋均为[10#，间距为（上下差异）L1=35～39cm；圆弧模板的上下法兰为δ16×150，另有[10#槽作抱箍；背楞为双根[14a#，间距为 80cm。

（请详见附图 1-3） 2、村料的性能参数模板全部采用国家大钢厂国标合格钢材。

根据《公路桥函施工技术规范 JTJ041-89》和《公路桥涵钢结构设计规范》的规定，取：砼的重力密度：25kN/m3；砼浇筑速度：按 13～15m3/h 浇筑，桥墩横截面面积取 17m2；算出浇筑速度为 0.85m/h，计算取 1m/h；掺外加剂；砼浇筑时的温度取 25℃。

钢材用 Q235 钢，重力密度：78.5kN/m3；弹性模量为 206Gpa，根据《路桥施工计算手册》 177 页表 8-7，容许弯曲应力取 181MPa，容许拉压应力 165MPa。

3、计算荷载对模板产生侧压力的荷载主要有： 1) 振动器产生的荷载：4.0kN/m2；泵送混凝土产生的冲击荷载： 4.0km/m2；二者不同时计算。

重庆铁鹰钢模构有限公司122) 新浇混凝土对模板的侧压力；荷载组合为：强度检算：1+2；刚度检算：2（不乘荷载分项系数）当采用内部振捣器，混凝土的浇筑速度在 6m/h 以下时，新浇的普通混凝土作用于模板的最大侧压力可按下式计算（路桥施工计算手册）P173；P  kyh(1)当 v/T<0.035 时，h=0.22+24.9v/T；当 v/T>0.035 时，h=1.53+3.8v/T；式中：P—新浇混凝土对模板产生的最大侧压力（kPa）； h--有效压头高度（m）； v--混凝土浇筑速度（m/h）； T--混凝土入模时的温度（℃）； y--混凝土的容重（kN/m3）； k--外加剂影响修正系数，不掺外加剂时取 k=1.0，掺缓凝作用的外加剂时 k=1.2；根据前述已知条件：因为：所以 v/T=2.0/25=0.08 >0.035， h=1.53+3.8v/T=1.53+3.8×0.08=1.83m，最大侧压力为： P  kyh =1.2×25×1.83=55kN/m2，因此：荷载设计值为： q 1=1.2×55+1.4×4.0=71.6kN/m2；（检算强度时用）重庆铁鹰钢模构有限公司23荷载标准值为： q 2=55kN/m2；(检算刚度时用) 4、检算标准 1) 强度要求满足钢结构设计规范； 2) 结构表面外露的模板，挠度为模板结构跨度的 1/400； 3) 钢模板面板的变形为 1.5mm； 4) 钢面板的钢楞、肋的变形为 3.0mm；二、面板的检算计算简图如下：图3面板计算简图墩模中 2×5.9m 平板模板受力为最大，因此只计算平板模即可。

圆端形变坡墩墩身体积计算公式

说明：r=墩身顶面半径，R=r+h/坡比
实例说明：
以14.5m高桥墩，墩身部分高11.5m为例计算体积。
H=11.5m，坡比：45/1，r=2.3/2=1.15m，R=11.5/45+r
V梯=（2r+2R）*h/2*厚度=（2r+2R）*11.5/Βιβλιοθήκη *（6-2.3）=108.74m³
V圆台=1/3*π*h（R^2+Rr+r^2)=59.18m³
总体积=V梯+V圆台=108.74+59.18=167.92m³。
圆端形变坡墩墩身体积计算说明
墩身体积计算：可以认为墩身是由一个横卧的梯形柱和一个圆台体积（两个半圆台），根据计算方法V梯=（侧面梯形面积×梯形柱的厚度）。梯形柱体积V梯=（2r+2R）*h/2*厚度，圆台体积V=1/3 *π*h（R^2+Rr+r^2)。所以总体积=V梯+圆台体积V。
圆台体积公式V=1/3 *π* h（R^2+Rr+r^2)，其实圆台相当于大圆锥切去顶端的小圆锥。圆锥体的体积：V=1/3*π*h*r^2，假设,圆台底面半径为R ,顶面半径为r,台高h；则假设的大圆锥体积V1=1/3*π*h1*R^2；小圆锥的体积V2=1/3*π*h2*r^2 ,明显r：R=h2：h1；则圆台的体积V=1/3*π*（h1*R*R-h2*r*r），将r=R*h2/h1，代入上式V=1/3*π* ((h1^3-h2^3)/h1^2)*R^2，使用立方差公式V=1/3*π*(h1-h2) *((h1^2+h1h2+h2^2)/h1^2)*R^2=1/3*π*h*(1+h2/h1+h2^2/h1^2)*R^2，再将R*h2/h1=r，代入上式V=1/3*π*h（R^2+Rr+r^2)。

第16章-桥墩计算

相邻两跨最小跨径，小于25m按25m计
6－2－3 基底土的承载力、偏心距验算（1）
1、基底承载力验算
1）一般情况：竖向力的合力点在截面核心之内： ○按顺桥向、横桥向分别验算偏心方向的基底应力。 ○判据：最大应力≯容许应力
2）竖向力的合力点在截面核心之外：因不考虑基底土受拉力，应计及基底应力重分布。〖详后↓〗
具体限制随荷载组合情况有所不同（1.2/1.3/1.5）
6－2－4 整体稳定性验算
2、滑动稳定验算：以水平推力不超过摩阻力、并考虑一定的
安全储备为限。抗滑动稳定系数如下：
Kc
f Pi Ti
摩阻力
1)摩擦系数与基底土的性质有关 2)Kc值大必须于1，随荷载组合情况有所不同（1.2/1.3）
第一节荷载及其组合
内容提要：桥墩计算时应考虑的荷载： 6－1－1、永久荷载 6－1－2 、可变荷载 6－1－3 、偶然荷载荷载组合 6－1－4 、梁桥重力式桥墩的荷载组合 6－1－5 、拱桥重力式桥墩的荷载组合
6－1－1、永久荷载
1、恒载产生的支承反力
～作用于墩帽、拱座；～含上部砼的收缩、徐变影响力；
最大竖向力—双侧满布活载
6－1－4 、梁桥重力式桥墩的荷载组合（2）
2、按桥墩各截面在纵桥向可能产生的最大偏
心、最大弯矩竖布载：
〖组合Ⅱ〗
1）验算目的：墩身强度、基地应力、偏心验算、墩身稳定性；
2）布载基本原则：～永久荷载～活载靠边单侧（大跨一侧）满布；～其它纵向力按规范组合
风力、制动力、摩阻力等
2、桥墩自重
～含襟边以上的土重力
3、预应力
～指施加了预应力的桥墩
4、基础变位影响力
～对于超静定结构而言；～长期荷载下的地基压缩（非岩基）；

桥墩课程设计计算.doc

桥墩课程设计计算桥墩课程设计计算设计资料上部结构为5孔20m 装配式混凝土简支梁,桥面净宽11m.下部结构采用双柱式圆柱墩。

墩柱及桩身尺寸构造见图，墩柱直径130cm,混凝土C30,f cd =13.8MPa,主筋RB335，f sd =280 MPa,灌注桩直径150cm, 混凝土C20, f cd =13.8MPa,主筋HRB335，f sd =280 Mpa 。

墩顶每片梁梁端设400⨯400mm 板式橡胶支座一个，台顶每片梁梁端设四氟版活动支座一个，板式橡胶支座摩阻系数f=0.05,滑板支座最小摩阻系数f=0.03,一般情况取0.05。

桥台上设橡胶伸缩缝。

盖梁、墩身构造均采用C30混凝土，4c 3.010MPa E =⨯，系梁采用C25混凝土，MPa 102.84C⨯=E ，主筋采用HRB335级钢筋，4C2.110MPa E =⨯，箍筋采用R235级钢筋，MPa 102.04C⨯=E 。

每片边梁自重每片中梁自重一孔上部结构每个支座支反力(kN)（kN ） (kN) 总重(kN)1、5号梁2、3、4号梁2706.18 边梁支座中梁支座26.6 27.46 265.47 270.05 一、荷载计算（一）、恒载计算：墩柱上部恒载值由上知：(1)上部构造恒载，一孔重：2706.18kN; (2)盖梁自重（半根自重）：5304.29kN;(3)横系梁重:kN 8425.6250.12.1=⨯⨯⨯; (4)墩柱自重:墩柱自重：21.31225398kN 4π⨯⨯⨯=; （二）、活载计算荷载布置及行驶情况参考前面计算，数值直接取用。

1、汽车荷载(1)单孔单车时120255.28kN 0255.28255.28kN B ,B ,B ===+=相应得制动力为：[]2010.50.752380.751033.6kN T %=⨯⨯+⨯⨯=<90kN所以单孔单车时得制动力取为：T=90kN(2)双孔单车时1276.28kN 255.28kN 76.28255.28332.06kNB ,B ,B ===+= 相应得制动力为：[]22010.50.752380.751049.35kN 90kNT %=⨯⨯⨯+⨯⨯=<取双孔单车制动力为：T=90kN 。

铁路圆端形空心桥墩专项施工方案

目录一、工程概况 (2)二、编制依据及范围 (5)三、施工计划 (5)四、空心高墩施工工艺技术 (6)五、施工安全保证措施 (20)六、劳动力计划 (21)七、计算书及相关图纸 (22)空心高墩专项施工方案一、工程概况1.项目概述本标段空心高墩主要分布在跨包西铁路特大桥、延河特大桥本桥及石公河大桥，按墩身坡度共分30:1、35:1、45:1及直坡四种形式。

跨包西铁路特大桥主要为跨越包西铁路、205省道和蟠龙川而设。

中心里程为DK345+932.48，全桥位于R=1000m的曲线上及-10.5‰、-3‰的坡道上，全桥长646.1。

桥墩结构形式为双线圆端形桥墩，墩高大于20m小于等于25m的为变截面实体墩，墩高大于25m为变截面空心墩。

空心墩墩顶尺寸分为4.0m×7.6m、4.8m×8.4m、5.6m×9.6m 三种，空心墩下实体段高度为3m,上实体段高度为3.5m，空心段与实体段均设0.5m×1m的倒角。

该桥共有圆端形空心墩15个，具体结构尺寸如下所示。

起点里程为DK357+564.91，终点里程为DK358+198.13，桥长633.22m,主跨采用（32+48+32）m的双线连续梁跨越在建的延延高速连接线和210国道。

本桥墩高在20.5-39m之间，全桥桥墩均采用圆端形空心桥墩，空心墩墩顶尺寸分为4m×7.6m、4m×8.6m、4.4m×8.8m三种，空心墩下实体段高度为3m，除2#、3#墩外，上实体段高度为3.5m，空心段与实体段均设0.5m×1m的倒角。

该桥共有圆端形空心墩18个，具体结构尺寸如下所示。

DK376+484.42与石公河交叉，跨越五条土路一条沥青路，两条石油管道一条给水管道，一条煤矿专线。

本桥墩身分为实心墩和空心墩，墩高24.5m-33.5m为空心墩，空心墩墩顶尺寸为4m×7.6m，空心墩下实体段高度为3m,上实体段高度为3.5m，空心段与实体段均设0.5m×1m的倒角。

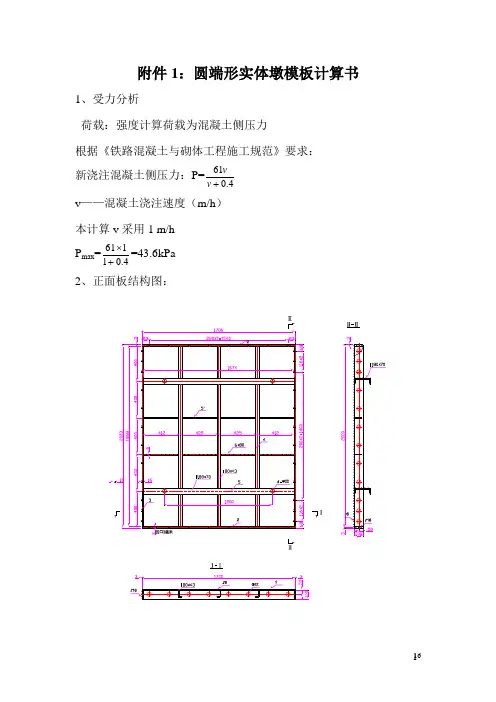

圆端形实心墩模板计算[1]
