备自投动作不成功原因分析
220kV备自投动作失败原因分析及改进措施探讨
220kV备自投动作失败原因分析及改进措施探讨摘要:备用电源自投简称备自投,其装置是指由于电力系统中的工作电源出现故障或者由于其他原因发生失电事故之后被断开,由备用电源取而代之的装置。
本文讲述了220 kV在线路故障发生时备自投动作的情况,并对其动作失败原因进行分析,进而提出相应改进措施。
关键词:220 kV备自投工作电源防范措施探讨现在电网规模已经日渐扩大,在10～35 kV的较低电压等级电网中或者在110 kV较高电压等级电网中,为节省电力设备投资以及简化电力网接线进行继电保护,均对其非系统主联络线采取放射性供电。
同时采用备用电源的自动投入装置提高可靠性要求,结合继电保护与其系统自动装置,成为经济有效的不间断供电重要技术。
1 备自投概述1.1 220 kV备自投现状国内供电需求日益扩大,同时可靠性要求也越来越高。
而为了满足其电力系统的可靠性要求和保证供电行业的经济运行,如今供电领域采取了备自投装置技术。
备自投装置技术可以避免人为进行某种操作时有可能会发生的错误或者不准确动作,也可以在变电所中进行安全可靠的正常运转。
1.2 备自投原理只有在工作电源失电继而备自投起动并延时的情况下,工作电源断路器先进行跳位,确认之后,即可将之视为备自投满足了逻辑条件。
因此可以避免备用电源发生倒送电或者备自投动作在故障发生时合上的情况。
只是故障的切除不是由备自投来进行,因此备自投动作进行工作电源跳位的时限理应超过重合闸和有关所有保护最长动作时限。
就地或者远控操作工作电源断路器跳位时,不对备自投进行闭锁,而应该退出其跳闸压板或者功能压板。
备用电源不应该在不满足有压条件的时候进行动作。
1.3 备自投动作时限因为备自投延时的目的是避开母线电压的短暂下降,所以其时限应该超过外部切除故障的最长时间。
当母线失压是由于母线进线断路器的跳开,而且其进线没有重合闸的功能时,为了使备用电源加速合上,可以在不延时的情况下直接跳开进线断路器。
某变电站110kV 备自投未能成功自投的原因分析及改造方案

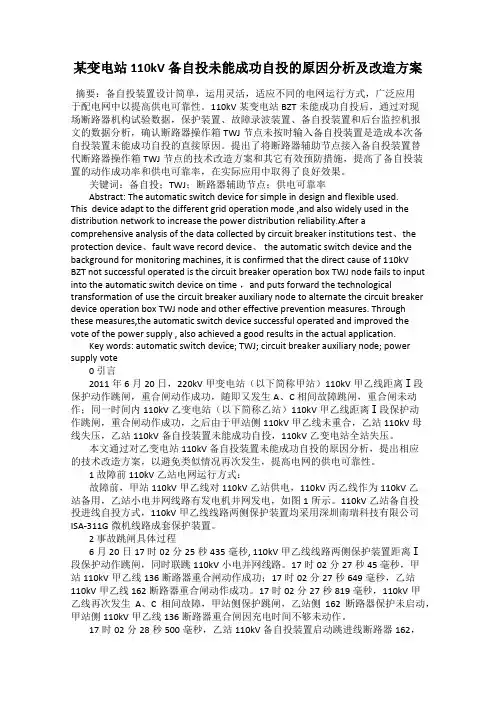

某变电站110kV 备自投未能成功自投的原因分析及改造方案摘要：备自投装置设计简单，运用灵活，适应不同的电网运行方式，广泛应用于配电网中以提高供电可靠性。
110kV某变电站BZT未能成功自投后，通过对现场断路器机构试验数据，保护装置、故障录波装置、备自投装置和后台监控机报文的数据分析，确认断路器操作箱TWJ节点未按时输入备自投装置是造成本次备自投装置未能成功自投的直接原因。
提出了将断路器辅助节点接入备自投装置替代断路器操作箱TWJ节点的技术改造方案和其它有效预防措施，提高了备自投装置的动作成功率和供电可靠率，在实际应用中取得了良好效果。
关键词：备自投；TWJ；断路器辅助节点；供电可靠率Abstract: The automatic switch device for simple in design and flexible used.This device adapt to the different grid operation mode ,and also widely used in the distribution network to increase the power distribution reliability.After a comprehensive analysis of the data collected by circuit breaker institutions test、the protection device、fault wave record device、 the automatic switch device and the background for monitoring machines, it is confirmed that the direct cause of 110kV BZT not successful operated is the circuit breaker operation box TWJ node fails to input into the automatic switch device on time ，and puts forward the technological transformation of use the circuit breaker auxiliary node to alternate the circuit breaker device operation box TWJ node and other effective prevention measures. Through these measures,the automatic switch device successful operated and improved the vote of the power supply , also achieved a good results in the actual application.Key words: automatic switch device; TWJ; circuit breaker auxiliary node; power supply vote0 引言2011年6月20日，220kV甲变电站（以下简称甲站）110kV甲乙线距离Ⅰ段保护动作跳闸，重合闸动作成功，随即又发生A、C相间故障跳闸，重合闸未动作；同一时间内110kV乙变电站（以下简称乙站）110kV甲乙线距离Ⅰ段保护动作跳闸，重合闸动作成功，之后由于甲站侧110kV甲乙线未重合，乙站110kV母线失压，乙站110kV备自投装置未能成功自投，110kV乙变电站全站失压。
解析10kV变电站备自投不动作原因
解析10kV变电站备自投不动作原因摘要：在对10kV变电站进行故障分析后，通过部分线路的修改和重新的备自投试验,系统的运行恢复正常。
本文主要对设备运行中的问题进行探究分析，以通过接线的改造和设备的调试等推进相关的处理，从而为相关工程的优化提供一定的参考。
关键词：10kV；变电站备；自投不动作；原因建议引言10kV变电站备自投不动作会给系统的运转造成影响，若不采取有效的措施进行处理问题会加剧，严重的还会出现各种安全问题。
因此，在此类问题处理时需要按照实际情况选择有效的技术措施进行应对，从而提升系统的稳定性及安全性。
1故障概述10KV变电站主要用于调节电网中的电压和保障电力输送的稳定，相关的运行应重点关注。
通常情况下，变电站出现故障，仅仅只有备自投表现出故障状态。
鉴于此，相关的维修人员就应基于这样的特点进行故障的分析和诊断。
能够限制备自投运行的设备主要是主变和断路器，因其在变电站的现实中作用，因此故障的分析应基于具体的情况精细全面地展开。
具体来说，首先应使1#主变10kV侧开关处于闭合状态，断路器则应做好相应的处理。
而对于2#主变10kV侧开关，则应使其处于开闸状态，但此时设备未正常运行，由此可知，故障并不在此处。
再对1号主变开关分闸，并使断路器和2号主变开关处于闭合的状态，但指示灯仍旧不亮。
这样的情况就应另作其他原因的分析，以为故障的诊断和有效处理提供切实的保障。
2备自投装置简介2.1备自投装置要求对于备自投装置来说，其主要应用于紧急停电或是突发故障的条件下，以保障变电站内部设备免受损坏。
鉴于此，其具体的使用应基于现实性的情况做好布置。
通常情况下，相关的处理应重点关注以下几个要点:（1备用电源只用于紧急停电等突发的状况，只有完全断电的情况下才可使用。
(2)有且只有一次的运行机会。
(3)如果备用电源出现故障或是其他一些不良的情况，那么就不能使用备自投装置，这点应重点关注。
2.2母联开关备自投2.2.1正常运行条件(1)对于母联断路器来说，位于其3DL的部分应保持分位状态，进线断路器的1DL和2DL则应处在合位状态;(2)进线1和进线2都应保持电压稳定;(3）备自投的开关应处在投入位置。
0.4kV断路器跳闸、备自投不成功问题的分析报告
0.4kV 断路器跳闸、备自投不成功问题的分析报告摘要：本文以xx变电站0.4kV SACE PR122/P-LSI型断路器故障后备自投不成功的情况为例，说明案例的经过，并找出故障原因，采取措施处理故障，做好0.4kV断路器检修维护工作。
关键词：0.4kV断路器；备自投；不成功一、案例概况6月25日，750kV XX变运维人员在进行备自投切换试验，拉开0.4kV Ⅰ段上所有抽屉开关，并打开380kV Ⅰ段母线电压开关时，4001开关跳闸，备自投不成功，现场检查装置显示“出口5跳进线”。
二、案例经过6月25日，750kV XX变运维人员在进行备自投切换试验时，拉开0.4kV Ⅰ段上所有抽屉开关，并打开380kV Ⅰ段母线电压开关时，4001开关跳闸，备自投不成功，现场检查装置显示“出口5跳进线”。
接到通知后，检修人员立即前往现场进行检查。
对该断路器进行故障初步分析。
1. 现场检查情况1.1 前期故障检查情况回顾2019年7月25日4001断路器（型号：SACE PR122/P-LSIG、投运日期：2009年12月24日）跳闸、0.4kV Ⅰ段备自投启动，现场检查发现4001断路器C相采集电流过大，达到2964A＞2500A，AB两相均300A，判定为断路器C相电流互感器和电流采集线损坏。
因现场没有备件，就把备用的4003断路器拆除，安装至4001断路器开关柜内，问题已解决。
随后把同厂家断路器备件（型号：SACE PR122/P-LSI）安装至备用的4003断路器开关柜内。
此型号断路器备件与原断路器外观尺寸一致，经咨询厂家和查看说明书得知断路器备件无接地保护功能，其他保护功能均一致，无接地保护功能不想影响设备正常运行。
2020年4月1日，4001断路器再次跳闸、备自投启动。
现场对断路器外观、触头、0.4kV母排、电流互感器、控制回路二次线及接头进行检查，均未发现异常。
回路电阻测试、机械特性试验数据未见异常，二次专业进行了通流测试，面板显示电流与钳形电流表数据一致。
备自投装置不正确动作的原因分析及对策
5第11卷(2009年第8期)电力安全技术微机型的备自投装置体积小、重量轻且使用智能化，整定灵活，能满足电力系统安全运行的需要，已在我局的110kV 变电站广泛使用。
但从2006年大量投入运行以来备自投装置的正确动作率仅为81%。
地区电网实行环网布置，开环运行，备自投拒动就造成全站停电，严重影响电网的安全运行，因此分析备自投装置不正确动作的原因，采取改进措施，已成为保证安全、可靠供电的一个重要课题。
1备自投装置不正确动作的统计从2006年到2008上半年，备自投装置不正确动作5次如表1所示。
表1备自投装置不正确动作统计装置型号不正确动作原因次数闭锁回路误将装置闭锁，造成装置拒动2CSB21A 型线操作箱未清扫，造成闭锁回路绝缘击穿，路自投装置装置闭锁，造成装置拒动1PSP642型保护人员处理缺陷或拆线时，没将自投母联自投装置装置退出，造成装置误动22原因分析根据备自投装置近2年的动作情况看，造成备自投装置不正确动作的原因主要有：(1)闭锁回路存在的问题造成备自投的不正确动作。
备自投装置在运行中一旦有闭锁量开入，立即放电，备自投装置将不动作。
常规的开入闭锁量有：备用线路无压闭锁、手跳运行开关闭锁、母差闭锁等。
如桥形接线、线路开关配置有保护的备自投装置需要实现手动闭锁备自投功能时，需要对线路保护、主变保护进行大量改线并要增加外附继电器等，还需要主变、线路停电传动才能保证该回路的正确性，大大增加了回路的复杂性和传动的工作量。
而通过对各种不同型号的微机型备自投装置的原理、闭锁量的作用及运行操作的实际情况等多方面进行深入的探讨后发现，这些闭锁量均按以往习惯进行常规设置，实际上并不是备自投装置必要的闭锁量，完全可以将其简化或拆除。
()对备自投装置的预试没有明确的规定。
在一次事故调查中发现，装置操作箱里布满灰尘，闭宁金锋（邯郸供电公司，河北邯郸056002）备自投装置不正确动作的原因分析及对策锁回路绝缘降低，造成自投装置闭锁。
备自投动作不成功引发电网故障原因分析
备自投动作不成功引发电网故障原因分析摘要：本文从电网故障发生前后，从备自投装置动作的顺序流程着手，结合有关的开关动作波形与负荷潮流变化情况进行分析对比，找出110kV庙前变备自投装置动作不成功的故障根源，并结合实际情况，采取相应的防范措施加以改进，防止故障的再次发生。
关键词：备自投；动作；不成功；故障分析Automatic switching action is not success caused fault reason analysisYang huoyangAbstract: This article from the power failure occurred before and after Self Input Device moves from the order process to proceed, with the switching waveform and load changes in the trend analysis and comparison, to identify changes 110kV Temple of Self Input Device failure of the action is unsuccessful source, combined with the actual situation and take appropriate preventive measures to be improved to prevent the failure from happening again.Keywords: prepared to vote;Action;Unsuccessful;Failure Analysis一、课题背景及目的电力系统的安全稳定运行直接关系到国民经济的发展和人民群众的生活，随着经济建设的发展，电力系统向着高电压、现代化大电网发展，系统运行方式的变化越来越频繁，对电力系统的运行提出了更高的要求，如何保证电力系统的安全稳定运行，减少停电时间，提高供电可靠性、提高电网设备运行维护水平，给经济建设和人民生活提供连续不间断的、高质量的电能，是摆在电力工作者面前的重大课题。
影响备自投装置正确动作原因分析及改进措施
的应 用， 发挥其优势作用 ， 可 以保证数字化城市建设的顺利进行 ，
确 保 城 市 的健 康 、 可持续发展 。
参考文献
［ １ ］ 吕剑亮 ， 李伟 ．中国数字化 城市发展模 式研究 ［ Ｊ ］ ． 情报 科
５ 结 束语
数字化城市建设是我 国城市的未来发展趋势 ， 云计算技术 以
为数字化城 市的建设提供 了技术支 持与保 大到数据 支持和超 强 的计 算能力 ， 有助于 教学水平 的提高 ， 同时 其 自身所 具有 的优 势， 数字化城市建设过程 中要涉及海量数据 的存储 与复杂的数据 学生 的学习效率 也能得到 提升， 另 外 对 于 提 高 学 生 的 学 习 能力 、 障。 分析能力、 培 育培养高素质高水平人才也都具有重要 的意义。
公 式所 示 ：
＼ ｌ ｌ ｜ ｜ ｊ ｌ ｔ
备 自投装置能够促使负荷进入到备用 的主变 当中。
３ 结束语
备 自投装 置 目前 在 电 网 中 具 有 广 泛 的 应 用 ， 能够 有 效 的促 进
经过 多次的减载 之后 ， 能够得 出剩余 的总有功、 总 无 功 和 总
２ ０１ ４ ． ２ ８
２ ． ３ 促进负荷情况 适应备 自投的逻辑改进
若是主供 电源 的进线 由于 故障而跳 开， 备 自投 能够 能够把 工 作 的母 线接到备用的 电源上 ， 但会 出现负荷高于备用 电源 容量 的 问题 。 该类 问题 的存 在可导 致停 电的范围扩大 。 本文采 用 以下 的
两 台主变 的遥测信 息和符 合功率经变 电站 的二 次侧采样接
２ ）当 ｓ １＜ Ｓ ， 且Ｓ ｔ ｎ ＜ Ｓ １ ，Ｓ ｔ （ ｎ 一 １ ） ＞ Ｓ １ ， 需 口处完成 采样操 作之 后 ， 能够转 换为一 次侧有 的有 功功率 （ Ｐ １ 、 入备 自投装置运 行 ；（ 在减载后的 Ｓ ｔ ｎ容量满足相关条件后停止 。 此 时， Ｐ ２ ） ， 以及 无功功率 （ Ｑ １ ， 、Ｑ ２ ） 。 据此 可得 出总视载功率 Ｓ ， 如以下 实施 ｎ次减载 ，
220kV备自投未动作原因分析及整改措施
220kV备自投未动作原因分析及整改措施备自投设备是支持电力系统运行必不可少的电源装置，当系统出现故障问题时，备自投能够自动切断系统的工作电源，对应的备用电源发挥供电作用。
然而，实际的电力系统运行中容易出现问题，导致备自投未动作。
本文分析了220kV 备自投未动作的原因以及对应的整改对策。
标签：220kV备自投未动作；原因分析；整改对策随着电力系统的不断建设，备自投技术被逐渐引用到电力系统，发挥着对电力系统的电源供应作用，不仅有效控制了电力系统运行成本，也发挥了对电网的有效保护作用，实际运行中存在未动作问题，需要深入分析未动作原因，并提出整改对策。
1 220kV备自投原理分析当运行中的电源失电，对应的备自投开启却延时的状态下，电源断路器将先发生跳位，该动作得以确认，就能够认定备自投具备了一定的逻辑关系。
从而防范备用的电源出现倒送电问题，也能防止故障问题出现时，备自投不动作的问题。
由于故障的隔离并非源自备自投自身。
所以，它在工作电源跳位的时间应该延长，大于重合闸以及一切保护动作的最长时间。
如果是就地控制电源电源断路器，不应该关闭备自投，正确的做法为让功能压板或跳闸压板退出。
备自投有一定的时限要求，为了回避母线电压出现瞬间骤降现象，应确保备自投延时，具体的时间要长于外在故障隔离的时间，如果因为母线进线断路器断开而导致其失压时，同时，无法发挥重合闸作用，要想让备用电源立即闭合，就应该在不延期的前提下，切断进线断路器。
2 220kV备自投未动作原因分析（1）备自投未动作实际案例。
某地区变电站220kV电压，1M，2M分开运转。
其中线1-线4运行在220kV1M母线，其中的1M中选用旁路2030开关热备，具体如下图所示：某日线路5，BC相间出现接地故障，距离1段出现保护动作，三跳不重合。
该变电站备自投未发出任何动作，同时发现2M母线处于失压状态，进而造成此变电站彻底失去电压。
专业人员亲临现场进行检查、分析并进行调试检验。
备自投保护装置不正确动作实例分析及对策
备自投保护装置不正确动作实例分析及对策【摘要】备自投保护装置自大量投入运行以来的正确动作率并没有达到人们的期望值，为保证电力的可靠供应，本文对变电站典型备自投配置、备自投动作原理以及备自投判据及动作逻辑进行了简单的阐述，并且结合工程实例分析了备自投不正确动作的原因，提出了相关的对策，希望对相关工作有所帮助。
【关键词】备保护自投装置；不正确动作；实例分析；对策1.备自投方式110kV某变电站采用内桥式接线，正常运行时，两段母线并列运行，1条进线作为主供电源，另1条进线为备用电源，称之为进线备自投（方式1、方式2）；若两段母线分列运行，每条进线各带1段母线，则2条进线互为备用电源，称之为分段备自投（方式3、方式4）。
2.备自投装置要求（1）当母线电压小于备自投装置检无压定值，且无压时间超出装置整定定值时，备自投装置应起动。
备自投装置时间定值的整定应与其相关的保护时间及线路重合闸时间配合。
（2）备用电源开关应处于热备用状态，备自投装置满足充电条件后充电，投入时应可靠动作，否则应予以闭锁。
（3）为防止将备用电源合闸于故障点，备自投在起动后应先跳开主供电源断路器，隔离故障点后，再投入备用电源。
（4）备自投装置引入进线断路器的手动跳闸（简称：手跳）信号作为自投闭锁量，防止自投于永久性故障。
当有手跳信号开入时，应立即放电，实现闭锁。
（5）备自投装置在收到闭锁开入或功能退出时应立即放电，充电条件均满足后经延时充电，正常情况下备自投装置只允许动作1次。
3.备自投判据及动作逻辑3.1 进线备自投以方式1的2号进线备用为例，分析备自投判据及动作逻辑。
1号进线作为主供电源正常运行，2号进线作为备用，即QF1、QF3在合位，QF2在分位。
当1号进线主供电源因故障或其他原因被切断后，备自投装置动作投入2号进线作为主供电源，且只允许动作1次。
为此对备自投装置设计了类似于线路自动重合闸的充电过程，只有在充电完成后才允许自投。
（1）充电条件：Ⅰ母、Ⅱ母三相均有压，且线路电压检查控制字投入时，2号线路Ux2有电压；QF1、QF3在合位，QF2在分位；无其他闭锁开入。
浅析110kV备自投装置异常动作的原因和对策
浅析110kV备自投装置异常动作的原因和对策摘要：本文介绍了目前110kV变电站中常用的110kV备自投装置的原理，并围绕一次备自投装置异常动作的原因进行了详细分析，并就异常动作的原因从设备出厂监造、设备调试验收、设备的现场运行规程规定和备自投装置定值等方面提出应对措施。
关键词：电力系统备自投装置变电站防范措施一、前言目前随着电力系统的逐步发展，对电力系系统的可靠性的要求也越来越高，电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式使得供电可靠性大大提高，但多级环网对系统稳定不利，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，在中低压电网中较为广泛地选择双电源供电，当其中一路电源出现故障不能正常供电时自动切换至另一路电源供电的方式。
因此熟悉双电源供电运行方式的110kV备自投装置的基本原理，提高动作原因判断能力，对快速处理事故，确保电力系统供电可靠性有着极其重要意义。
二、110kV备自投装置的工作原理介绍图一 110kV变电站备自投装置常见接线方式当两段母线分列运行时，装置选择分段(桥)开关自投方案。
充电条件：1) Ⅰ母、Ⅱ母均三相有压；2) 1DL在合位，2DL在合位，分段开关3DL在分位。
经备自投充电时间后充电完成。
方式1--Ⅰ母失压:放电条件：1) 分段开关3DL在合位经短延时；2) Ⅰ、Ⅱ母均不满足有压条件（线电压均小于Uyy），延时15S；3) 本装置没有跳闸出口时，手跳1DL（KKJ1变为0）或者手跳2DL（KKJ2变为0）（本条件可由用户退出，即“手跳不闭锁备自投”控制字整为1）；4) 引至‘闭锁方式3自投’和‘自投总闭锁’开入的外部闭锁信号；5) 1DL，2DL的TWJ异常；使用本装置的分段操作回路时，控制回路断线，弹簧未储能（合闸压力异常）；6) 整定控制字或软压板不允许Ⅰ母失压分段自投；动作条件和过程：当充电完成后,Ⅰ母无压（三线电压均小于无压起动定值）、I1无流，Ⅱ母有压起动，经Tt3延时后，两对电源1跳闸接点动作跳开1DL，联跳Ⅰ母开关跳闸接点动作跳开Ⅰ母需要联切的开关。
智能变电站备自投动作失败原因分析及防范
针对传统校验方法存在的问题，智能备自投逻辑校验方法必须做到既能克服传统测试方法的缺陷，又要满足现场作业条件，方便现场作业人员。
根据备自投装置的动作逻辑，智能备自投逻辑校验方法需要最大限度满足各种备自投装置的硬件要求，电压电流模拟量、备自投跳合闸出口动作记录以及每个开关的位置信号反馈等。目前国内的备自投装置，绝大部分的硬件需求为I母电压Ua1、Ub1、Uc1,II母电压Ua2、Ub2、Uc2,进线1电压Ux1、电流I1,进线2电压Ux2、电流I2；一般情况下，变压器备自投方式需要的模拟断路器个数较多，进线1需要高压侧和低压侧各1个模拟断路器，进线2需要高压侧和低压侧各1个模拟断路器，母联断路器需要1个模拟断路器。综上所述，智能备自投逻辑校验方法至少需要8相电压，2相电流，以及5个模拟断路器。
3.2开展人员技能培训
邀请厂家开展智能变电站一、二次设备的原理、故障查找处置等方面的技术培训。加大运行、检修人员参与新建、改建变电站的力度，安排相关人员参与设备制造监造、现场安装与调试、启动送电等阶段的培训与学习，使他们熟悉新设备的内部结构，了解现场接线、调试情况及操作程序，进而掌握新保护装置功能。
智能变电站备自投动作失败原因分析及防范
摘要：随着科学技术的不断发展，智能技术在现实生活中的应用越来越广泛。智能技术在待机自动切换装置中的应用，可以大大提高待机自动切换装置的性能，达到远程控制和自动控制的目的。随着电力系统建设的不断推进，我国电力系统取得了长足的进步。然而，人们对电力的需求仍然难以满足，特别是在一些经济发达地区，电力缺口仍然很大。智能自动投切装置在电力系统中的应用可以大大提高供电的可靠性。本文将从介绍备用自动开关装置的工作原理入手，分析智能备用自动开关装置在智能变电站中的应用。
电力备自投不能正确动作问题的分析
Hale Waihona Puke 电力备 自投 不能正确 动作 问题 的分析
刘 帅
（ 睢宁县供 电公 司 ）
【 摘 要】 本 文就 电力备 自投的工作原理 简单的分析 ，同时对
和 发展 情 况 。
备 自投 装 置 的使 用现 状 进 行 分 析 ，并 且 就 电 力备 自投 装 备 的 改 进 方
式进行探讨 。
（ ２ ） 目前 ， 在 电力系统中微机 保护技术 已经 的得 到了广泛应用 ， 而 备 自投 装置 也 开 始 采 用 了微 机 型 ，因 此 通 过 微 机 保 护 装 置 也 可 以 解决 Ｂ Ｓ Ｊ继 电器延时不稳 定和 电压继 电器抖动等 问题 。但在实 际的 应用过程 中， 应该主要完成 Ｐ Ｔ断线避 免误 动以及 备用电源 的自投 只 工作一次等问题 。通过对传统接线 问题的分析 ，我们可 以发现保证 各 自投动作只进 行一次的要求 是通过 Ｂ Ｓ Ｊ延时的返回时 间或是通 过 采用断路器辅助接触点来完成 的。为 了能够在微机型备用 电源 的自 投中满 足这个需求，从而提 出了 “ 充放 电”的概念 。而各 自投保护 误动问题 是由 Ｐ Ｔ 三 相二次保险全 熔断造 成的， 想要 让这种情况得 到 改善，可 以把工作电流闭锁回路加装到备 自投的保护 当中，这样就 可 以使得备 自投装置 的失压保 护误动 得到有 效的消 除。 （ ３ ）设置安装低频、低压的解裂装置 ，因为变 电站 的小功率设 备 ，其各装置的 内部接线交互情况复杂 ，一 旦设备 同时运 行，则装 置 设 备 很 容 易 受 到 短 路 、 电流 交 叉 等 风 险 威 胁 。为 此 ，在 装 置 中加 入低频、低压装置，可 以增加 主流 电压的电荷负载量 ，让它在 高压 、 大功率运行中不受 电荷负累限制 ，能够有效 防止 电流过大 出现 的跳 闸 现 象 。 同 时 ， 电力 系 统 也 应 注 意 “ 孤 网 ” 的形 成 原 因 ，在 电力 输 送时要特别注意 电源载荷和各装置运行功率 ，一旦发生异 样现 象， 定要联合变 电站的控制 中心 ，根据情况 的复杂程度 ，积 极采 取预 防 、修复措施 。如果 电源装置过载 问题处理 不及 时，电力系统出现 跳 闸， 则 工 作 人 员 必 须 及 时 切 断 设 备 与 电源 的 电流 线 路 ， 对 主 进 电 源进行重新合闸处理 ，让备用 电源装置能够及时 、连续 的为设备装 置 供 电。 （ ４ ）在线路两端设置同种功能的架线杆，让线路可以安全、稳 定 的从 当中运行 、输送 。同时 ，因为 电源装置并 不是孤 立运行的设 备 ，其线路 一端连接 了多个供 电设备 ，且设备 的电量 需求各不相同， 为协调好各装置 电源 点的协作关系 ，装置还 需安装 备用启动电源， 这种 电源的供 电能力不需要很大 ，只用于突然停 电、电源 故障、电 力输送路线阻塞现象 ，只做应急处理 ，正常情况 备用启动 电源 是不 能使用 的。同时 ，要加强检测 自投装置 的现场检验 工作 。一方面校 准 自投 装 置 各 触 点 ，让 触 点 能 够 按 照 正 确 的运 行 规 范动 作 ， 另 一 方 面重复检测继 电器 的动作值 ，使其长期保持 正常数值 ，防止继 电器 离 散 值 过 大 影 响 各 自投 正 确 动 作 。
一起备自投装置异常动作的原因分析
一起备自投装置异常动作的原因分析摘要：本文主要介绍备自投装置的三个逻辑，包括充放电逻辑、启动逻辑和动作逻辑，由此分析一起备自投异常动作的原因，并提出配置备自投的几点意见。
关键词：备自投；逻辑；异常动作；电压互感器（PT）备自投装置在电力系统中广泛应用，特别是现阶段对供电可靠性的要求越来越高情况下，备自投成为了电厂电网中应用较多的二次设备。
本文通过一起电压互感器（PT）故障造成备自投异常动作的事件进行原因分析，详细的介绍备自投的相关知识，阐明备自投的配置原则。
一、备自投的逻辑备自投包含三个逻辑，分别是充放电逻辑、启动逻辑和动作逻辑。
正常运行时备自投处于充电逻辑，当发生故障时，备自投进入启动逻辑，满足条件后进入动作逻辑，然后备自投放电。
此外，备自投的放电在充电完成后任一阶段，只要满足条件均可以进行电。
1、充放电逻辑（1）备自投充电逻辑：备自投的充电逻辑当中有又分为线路备自投和母联备自投的两种情况，无论是哪一种情况，备自投均需满足不少条件才能充电正常，但作为继电保护维修人员，只需要记住其关键的条件即可，以下就母联备自投方式进行说明：装置检测到“备自投功能压板”在投入状态、母联检修压板退出且母联（分段）开关在分位、两段母线均满足任一相电压大于有压定值）等这三个条件均满足时，经过延时后，进入母联（分段）备自投充电状态。
其中，母联备自投方式充电完成后对参与备投单元的切换后电压是否失压进行告警判别。
（2）充电完成后的方式切换：装置充电完成后，由一种备自投方式转换为另一种备自投方式时须延时，且切换过程中装置不放电。
在切换期间，如备自投启动，则按原自投方式执行自投逻辑；在线路备自投任一方式充电完成的情况下，如母联开关合位开入由1变为0，保持识别为原来的线路备投充电方式，并发出“备自投方式异常”告警信号。
（3）放电逻辑：放电逻辑中同样有许多条件，这里列举几个重要的条件，只要满足其中一个条件，备自投则会放电：一是“备自投功能压板”（硬压板或软压板）退出，在经过防抖时间后立刻放电；二是所有自投的方式均不满足，延时10s后放电；三是收到母差、失灵以及外部闭锁信号时，在经过防抖确认时间后马上放电，并需手动复归；四是备自投动作后放电，并需手动复归。
某变电站110 kV线路备自投异常动作原因与对策
摘要：随着变电站自动化建设日趋完善，110kV电源备自投装置成为了电力自动化建设的标配。
然而在实际应用中，备自投的逻辑会受低压侧电源的影响，出现异常动作的情况，无法按照定值设定的时间动作，影响供电稳定性。
现以某变电站110kV线路备自投异常动作为例进行分析，提出了相应对策，为电网稳定运行提供了保障。
关键词：110kV线路；备自投；异常动作1 事件概况2019年5月某日，某变电站110kV线路出现备自投动作异常的情况。
110kV 2MPT并列装置重动回路失压，23：12：11.364 110kV线路备自投保护动作，切开110kV芙冶线1216开关，然后备自投合上110kV鹰冶线1286开关，23：12：11.585 110kV鹰冶线合闸后距离加速保护动作，跳开1286开关。
2 110kV线路备自投异常动作分析2.1保护动作过程保护动作过程详细时序如表1所示。
110kV备自投保护在23：12：10开始启动，在1s内完成了跳主供电源、合备供电源、鹰冶线距离加速保护动作、鹰冶线距离I段保护动作。
动作过程时序如图1所示。
2.2保护动作行为分析2.2.1 110kV线路备自投保护装置动作分析表2为110kV线路备自投保护相关定值，据此我们做出如下分析：110kV芙冶线与110kV鹰冶线互为备自投，其中110kV芙冶线为主供线路，110kV鹰冶线为备供线路，两条线路同在110kV 2M上，故备自投保护装置的母线电压只采集110kV 2MPT三相电压。
在23：12：10.672，110kV线路备自投保护装置启动，母线电压为0.18V，满足无压定值要求（30V），110kV芙冶线三相电流均低于0.15A（0.03I N=0.15A），满足无流定值要求，在23：12：11.364，备自投正确动作，切开主供电源110kV芙冶线1216开关，确认了110kV芙冶开关分位后，在23：12：11.521备自投保护正确动作，合110kV鹰冶线1286开关。
备投未动作成功事故原因分析及解决措施
备自投装置动作不成功的原因分析8月28日15∶07 110kV武通线线路故障（#14杆A、B相悬瓶、#15杆A相跳线瓷瓶击伤），始通变110kV武通线164开关距离Ⅰ段保护动作跳闸重合闸成功；城关变110kV武通线106开关纵联保护动作跳闸重合闸（检同期）动作不成功，城关变110kV备自投装置动作不成功。
9月9日组织生技部和检修部技术人员到现场进行专项备自投装置检查工作，经过两天的现场分析和试验查明110kV城关变备自投装置动作不成功的原因是由于逻辑判据错误造成的。
现将具体情况通报如下。
一、故障前运行方式城关变通过110kV武通线、集通线与集贤变联网运行，110kV 旧武线对侧充电城关变侧104开关热备用，东留电站未开机，110kV武通线负荷为始通变送城关变2512kW，当时天气情况狂风暴雨并有打雷。
备自投方式为110kV武通线运行，110kV旧武线104开关备投。
—1—始通变110kV母线二、故障经过分析1.故障概况8月28日15∶07电网110kV武通线#14杆~#15杆遭受雷击，造成始通变110kV武通线164开关跳闸、重合闸（检无压）动作成功；城关变110kV武通线106开关跳闸、重合闸（检同期）动作不成功；15∶22城关变110kV武通线106开关转运行对110kV母线送电。
2．保护动作情况（1）始通变侧武通线164开关RCS-941B保护动作情况2009-08-28 15∶07∶51.563始通变110kV武通线164开关距离Ⅰ段、纵联距离、纵联零序方向保护动作跳闸、重合闸（检无压）动作成功，故障测距5.0km、故障相别AB相，保护动作—2—正确。
（2）城关变侧武通线106开关RCS-941B保护动作情况2009-08-28 15∶07∶52.468城关变110kV武通线106开关纵联距离动作、纵联零序方向保护动作跳闸、重合闸（检同期）动作不成功，故障测距58.4km、故障相别AB相，保护动作正确。
备自投装置不正确动作的原因分析及对策
的水冷壁管 ， 也将使对 面大量水冷壁管大 面积爆管 ， 以水冷 所
壁管爆 管后继续运行危害巨大。
电” 信号送达监控 系统 ， 当备 自投充 电信
（ 下转第 ８ ３页）
圈 ２． 第４ ） ０５ １期 １（ ５ ２总
分析 与应用
ＧＵＡＮＧ ＸＩ ＡＮ ＹＥ ＤＩ
店 谍 它
上 部 ８９ １、１１ 、 、０ １ 、２号管 的工质 的流量 相
应更少 ， 管壁温度会更高。爆管后 ， 大量工 质从泄漏点喷出 ， 压制住烟气 ， 使烟气 拐弯
备 自投 的动作条件 ， 这时备 自投装置发生误动 。
３ ． 备 自投装置二次回路包括信号 回路 、母线及进线 ．２ ２ 电压回路 、 进线 电流 回路 、 跳合进线和分段开关 回路 。工作人 员在备 自投装 置上二次 回路作业时 ，如果没有将备 自投保护 退出 ， 误碰或者误接二次接线 ， 特别是误短接备 自投跳 电源 回
●一
下 联 箱
图 １ １ 图 １ ２
个小时 。
在运行中水冷壁管爆管 ，如果没有及 时发现并进行处理 ，将使与爆管相邻 的水
冷壁 管得 不 到充分 的冷 却而 相继 超温爆
２ 现场核对爆管 的水冷壁管位置 ，爆管是在前墙水冷 Ｉ ４ 壁管下联箱到 中间联箱之间 ，处在测点 ３ ８ １ 号管 到 ３ ７号管 ５
闭锁条件 、 充放 电逻辑。而这三个部分 的组成均需满足备 自投 的基本原则 ， ：１ 只有原工作电源所 在开关确实被 断开后 ， 即 （） 备用 电源才能投入 ；２ 主变后备保护动作均应闭锁相应等级 （） 的备 自投装置。这主要是考 虑到 出线故障而出线保护拒动 ， 引 起 主变后备保护动作切除 主变 而造成母线失压时 ，应 闭锁对 应 电压等级 的备 自投 ；３ 手动分 闸切 除工 作电源时 ， （） 应闭锁
220kV备自投动作失败原因分析及改进措施
（一 ）２２０ｋＶ备 自投原 理
上 。完 成 以上 动 作 之 后 ，就 是 备 自投 动 放 电状 态 ，且 要 重新 检 测 充 电条 件 。 当
在工作 电源失 电、备 自投装置启动 作成 功 。
此信号处于无效开入状 态时 ，不会影响
并 延 时 的条 件 下 ，工 作 电源 断 路 器 先 跳 位 ，确 认 以后 ， 即可 将 其 当成 是 备 自投
电源 出现 倒 送 电 的现 象 ，同时 在 发 生 故
１进 线开关 问题
需 要 重 新 检 测 充 电 条 件 。 为 了确 保 备 自
障 的时候 ，也可 以避免备 自投合上 。在
某 ２２０ｋＶ变 电站 共 有 四个 进 线 开 关 投动作可靠 、准确 ，经常在备 自投 中引
就 地 或 远 程 操 控 工 作 电源 断路 器 跳 位 的 （接线 方 式如 图ｌ所示 ），各母 联 、分 段 进 开 关 ，进 行 强 制 放 电 。 为此 ， 当手 分
合 实例 分析 动作 失败 原 因，以此提 出有效 的 改进措 施 。
关键 词 ：２２０ｋＶ备 自投 ；动 作失 败原 因；改进措 施
中 图分 类号 ：ＴＭ７７４
文 献标识 码 ：Ａ
备 自投 全 称 为 备 用 电 源 自投 ，指 的 作 断 路 器 处 于 合 位 ，备 用 断 路 器 处 于跳
（二 ）２２０ｋＶ备 自投 的运 用
进 线 开 关 ３、４先 后 被 断 开 ，将 相 应 间隔 要重 新检 测充 电条 件 。
１动作 时 限
转变为热备用状态 ，并保持进线开关１、
３备 自投 装 置无 备 用 电源 ，处 于 放
备 自投 延 时 目的 就 是 防 止母 线 电压 ２持续 运行 。当进 线 开关 ３、４转 变 为热 备 电状 态
10kV变电站备自投不动作原因分析与处理
10kV变电站备自投不动作原因分析与处理随着电力工业的迅速发展，电力在生产生活中占据的地位越来越大，相应的，供电安全也愈发受到人们的关注。
在电网中设计并安装了备自投装置，但在10kV 变电站备自投带电试验过程中，备自投装置未动作。
本文针对这样的情况产生原因及如何处理做了分析。
标签：10kV变电站；备自投装置；不动作；原因；处理方式1 故障概述10KV变电站的主要作用是调节电网中的电压，电力从发电厂中输出时电压是相当高的，要经过变电站处理之后才能输送到各个用户点。
出现故障时，变电站的其他设备都处于正常运行状态，只有备自投装置出现故障。
维修人员在进行检修时通过一系列操作来找出故障所在。
对备自投装置起主要控制作用的是两个主变和断路器柜来控制，这三个主要的部分属于同时对变电站所服务，单个部分出现问题并不能通过简单的排除法找出故障所在，所以检修也主要针对这三个部分。
首先将1#主变10kV侧开关闭合，断路器同样处理，而2#主变10kV侧开关则进行开闸处理，此时设备没有正常运行，这说明问题不在2号主变上，再对1号主变开关分闸，而断路器和2号主变开关闭合，指示灯仍旧不亮。
2 备自投装置简介2.1 备自投装置要求备自投装置是为了在出现紧急停电或是故障时保证变电站内部的设备不受到损害，同时也保证了输电系统的安全，所以在使用时应该按照具体的情况来决定是否使用。
一般需要参照以下几个要点：（1）备用设备是为了应对紧急停电的，属于单独电源的一种，需要确保完全断电才能使用。
（2）只有一次运行的机会（3）备用电源如果现实故障就不能使用备自投装置。
2.2 母联开关备自投2.2.1 正常运行条件（1）母聯断路器3DL处于分位，进线断路器1DL、2DL均处于合位；（2）进线1、进线2均有电压；（3）备自投投入开关处于投入位置。
2.2.2启动条件（1）进线2有电压，进线1无电压且无电流2）进线1有电压，进线2无电压且无电流。
2.2.3 动作过程（1）对启动条件（1），若1DL处于合位，则经延时跳开1DL，确认跳开后，合上QF3；若QF1处于分位，则经延时后合上QF3。
一起备自投装置动作失败的原因分析及防范措施
本套 备 自投 装置 的启 生４ 号 所用 变 进线 失压 ，则不 会影 响备 自 投 的正确 动作 。 为 防 止这 种 现 象 的 发 生 ，可 将 备 用 １ 备 自投 压板投 入 。
２ 装 置控 制字投 入 。
电源 有 压 采集 量 由相 电压 改 为线 电压 。
３ ４ ０ ０ ３ 断路 器 、４ ０ ０ ４ 这 样 ，当 发 生单 相 接 地 时 ，虽然 相 电压 断路 器 在合 位 ，４ ０ ５ ｌ 断路 降 低 ，但 线 电压 却 不 会 改 变 ，从 而 能 在
图 ２内桥 形 式接 线 的备 自投 方式
器在 分位 。
发 生 单 相 接 地 时 保 证 备 自投 的 可 靠 动
线Ｉ ｌ ｝ Ｉ 妻
ｌ 街 瓣 ｒｌ
Ｑ 一
线 髀 ｌ ｆ （
、
一
（ 魄 髂 ２
（ ｅ Ｉ
Ｉ Ｄ 跺 Ｌ ｌ 囊 挺 蓥 霎
ｌ 静蝣毁 黧
Ｐ Ｔ
羹 囊 ２ 线 Ｄ 路 Ｌ
２誊 ｜ ｆ ： ｌ 筑
为 防止Ｐ Ｔ 断线 时备 四、存在 问题及 防范对 策 自投 误 动 ，装 置取 线 路 电 由于 本 站备 自投 在 设 计 时 只采 取 了 流作 为 母线 失 压 的闭 锁判 八 路 电压 回路 ： Ｉ、 Ⅱ母 三 相 电压 及 高 据 。是 否 是 由于线 路 电流 压侧 进线 的Ａ 相 电 压 。这 种接 线存 在 以下 过小 造成 装置判 断为 Ｐ Ｔ 问题 ：对 于３ ５ ｋ Ｖ系统 ，线路 某 一 相 发生 断 线 而闭 锁 ？这 是重 点 怀 接 地 时 ，不会 立刻 跳 开 断 路 器 ，而是 允 疑 的一 项 原 因 ，但调 出报 许 非 正常 运行 一 段时 间 。如果 出现在 ３ 号 表显 示 事 故前 电流值 均 正 所 用 变进 线 Ａ 相 接地 的期 间 内发 生 ４ 号所 常。 用 变 进 线 失 压 ，就 会 造 成 前 面所 说 的备 （ 二 ） 装 置 启 动 条 自投 动作 失败 的情 况 ；如 果 出现 了在 ３ 号 所 用 变进 线 Ｂ 相 或 ｃ 相 接 地 的期 间 内 又发 件不 满 足
