P实验—Windows下iSCSI多链路冗余实验
实训任务07Windows系统连接IP SAN[3页]
![实训任务07Windows系统连接IP SAN[3页]](https://img.taocdn.com/s3/m/f87cb1f3a48da0116c175f0e7cd184254b351b2d.png)
实训七、Windows系统连接IP SAN实训任务Windows环境下配置iSCSI Initiators并连接IP SAN存储设备。
实训目的1．掌握Windows环境下配置iSCSI Initiators配置方法；2．熟悉使用iSCSI发起程序连接IP SAN的方法；3．加深SAN概念的理解和SAN应用环境的了解。
实训步骤iSCSI Initiators（iSCSI发起程序）是Windows环境下，软件模拟iSCSI接口卡连接IP SAN 的必备程序。
在较高版本的Windows系统中，都已经集成了iSCSI发起程序，如果使用的是Windows XP或Windows2003 server等版本，需要临时安装。
在网上搜索“iSCSI Initiator”，很容易找到“iSCSI Initiator for Microsoft Windows”程序，下载安装即可使用，这里不做详细介绍。
1．配置iSCSI发起程序实验环境使用了Windows 10，单击屏幕右下角的搜索，输入“iSCSI”，即可找到“iSCSI 发起程序”，点击运行。
在打开的“iSCSI发起程序属性”选项卡中（如图3-40所示），单击“发现”→“发现门户”，弹出“发现目标门户”对话框（如图3-41所示），输入IP地址：192.168.10.128，端口采用默认值，然后单击“高级”，弹出如图3-42所示的对话框。
图3-40 iSCSI发起程序属性图3-41 发现目标门户图3-42 高级设置在高级设置窗口，设置连接方式：本地适配器选择“Microsoft iSCSI Initiator”，发起程序IP选择“192.168.10.100”，这是VMnet8虚拟网卡设置的IP，根据自己实际情况选择。
勾选“启用CHAP登录”，并输入名称和密码（根据自己在Free NAS的配置进行输入）。
配置完成，单击“确定”，回到图3-41窗口，单击“确定”。
这时在“iSCSI发起程序属性”选项卡中的“目标”项中，就能看到已发现的目标，如图3-43所示。
实验二 交换实验_VLAN及链路冗余实验报告
实验二交换实验_VLAN及链路冗余一、实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验：（1）同一交换机VLAN的划分，也称为交换机端口的隔离；（2）不同交换机上VLAN的划分（3）三层交换机使不同VLAN互通（4）端口聚合提供冗余链路二、实验目的1.同一交换机VLAN的划分在实现同一交换机VLAN的划分实验中，我们主要的目的是理解Port Vlan 的配置，动手实现在同一个交换机上划分VLAN。
2.不同交换机上VLAN的划分在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。
3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。
4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。
三、实验设备在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1，二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。
四、实验拓扑图1.同一交换机VLAN的划分该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP地址设置、连接端口号的设置如下图（1）所示：图（1）2.不同交换机上VLAN的划分该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：图（2）3.三层交换机使不同VLAN互通该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：图（3）4.端口聚合提供冗余链路该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（4）所示：图（4）五、实验内容（步骤）1.同一交换机VLAN的划分（1）按照实验拓扑图进行网络的连接和配置。
各种链路冗余(聚合)介绍

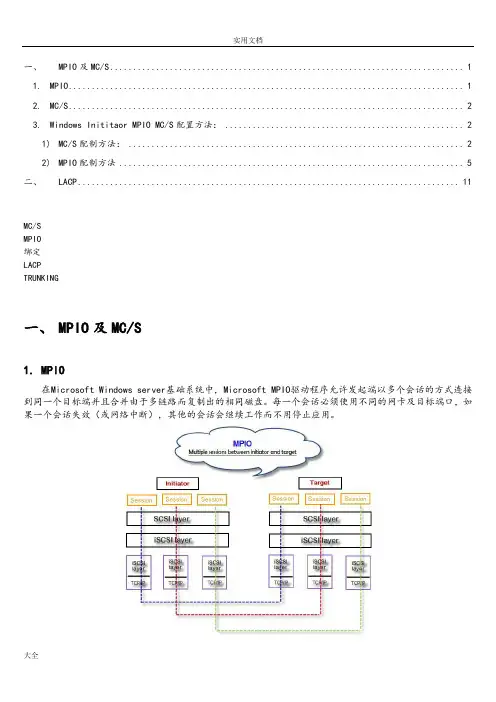

一、MPIO及MC/S (1)1.MPIO (1)2.MC/S (2)3.Windows Inititaor MPIO MC/S配置方法： (2)1)MC/S配制方法： (2)2)MPIO配制方法 (5)二、LACP (11)MC/SMPIO绑定LACPTRUNKING一、MPIO及MC/S1.MPIO在Microsoft Windows server基础系统中，Microsoft MPIO驱动程序允许发起端以多个会话的方式连接到同一个目标端并且合并由于多链路而复制出的相同磁盘。
每一个会话必须使用不同的网卡及目标端口，如果一个会话失效（或网络中断），其他的会话会继续工作而不用停止应用。
2.MC/SMC/S (Multiple Connections per Session) 是ISCSI协议的一个特征，它可以将多条链路结合到一个会话中从而实现提高性能或冗余的功能。
这种方式，数据I/O可以通过多个TCP/IP连接发送到目标端。

如果一个连接失效（或网络中断），其他的会话会继续工作而不用停止应用。
MPIO与MC/S的区别：MC/S是属于ISCSI协议层，而MPIO则属于更高层。
因此所有MPIO架构都可以传输SCSI信息例如包括FC,SAS架构。
他们最大的不同就是建立连接的数据层不同。
MPIO在一个目标端建立多个会话，负载均和和故障切换都在多个会话中进行。
MC/S则是对一个会话建立多个连接从而实现负载均和和故障切功能。
1.如果使用硬件ISCSI HBA卡，则只能使用MPIO2.如果用户明确指出需要使用不同的负载均衡协议给不同的LUN，则必须使用MPIO3.MPIO只能支持Windows Server 版本（2000 2003）如果是使用win7 xp Vista则只能使用MC/S。
4.MC/S可以提供更高的吞吐量但是比MPIO消耗的CPU资源更多。
3.Windows Inititaor MPIO MC/S配置方法：测试环境介绍：服务器两片千兆网卡，分别直连磁盘阵列两个数据口，服务器网卡和磁盘阵列数据口不做任何冗余配置，仅用Windows Initiator做MC/S或MPIO。
