煤油冷却器的设计 化工原理课程设计
课程设计课程名称化工原理课程设计题目名称煤油冷却器的设计专业班级食品营养与检测学生姓名学号指导教师二O O年12 月31 日目录1．设计任务 ----------------- 12. 设计计算 ----------------- 2（1）确定设计方案 ---------------------- 2（2）确定物性系数-------------------------- 2（3）计算总传热系数 ------------------- 3 （4）计算传热面积--------------------------- 4（5）工艺结构尺寸--------------------------- 4（6）换热器核算 ------------------------ 53. 换热器主要结构尺寸和计算结果表1 9煤油冷却器的设计列管式换热器【设计任务】一、设计题目列管式换热器的设计二、设计任务及操作条件（1）处理能力: M*103 t/Y（其中：Ｍ＝30+学号后两位）煤油（2）设备型式: 列管式换热器（3）操作条件①煤油：入口温度110℃，出口温度60℃。
②冷却介质：循环水，入口温度29℃，出口温度39℃。
③允许压降：不大于105 Pa。
④煤油定性温度下的物性数据：定压比热容＝3.297kJ/(kg.℃)导热系数＝0.0279 W/(m.0C)⑤每年按330天计，每天24小时连续运行。
（4）建厂地址蚌埠地区三、设计要求试设计一台适宜的列管式换热器完成该生产任务。
【设计计算】一、确定设计方案1.选择换热器的类型两流体温度变化情况：热流体进口为温度110℃，出口温度60℃；冷流体（循环水）进口温度29℃，出口温度39℃。
该换热器用循环水冷却，冬季操作时进口温度会降低，考虑到这一因素，估计该换热器的管壁温度和壳体温度之差较大，因此初步确定选用带膨胀节的固定管板式换热器。
2.流动空间及流速的确定由于循环冷却水较易结垢，为便于水垢清洗，应使循环水走管程，油品走壳程。
煤油冷却器课程设计
煤油冷却器课程设计煤油冷却器课程设计简介煤油冷却器是一种能够将热能转化为机械能的装置，主要用于农业、交通运输、建筑等行业，起到降温、润滑、提高效率的作用。
本文将介绍煤油冷却器的课程设计，主要包括课程设计的目的、内容、教学方法和评估标准。
目的通过本次课程设计，学生将能够：1.了解煤油冷却器的结构和原理，掌握其工作原理和应用场景；2.完成一个小型煤油冷却器的制作，掌握实验操作技能；3.通过分析实验结果，加深对煤油冷却器原理的理解，提高解决实际问题的能力。
内容本次课程设计将分为以下四个部分：1.课程理论讲授首先，将介绍煤油冷却器的结构特点和工作原理，对于煤油冷却器的实际应用场景进行分析和解释。
其中包括：（1）冷却器的原理和种类（2）煤油冷却器的特点和设计原则（3）冷却器的使用和维护2.实验器材准备根据所需器材、器件以及材料进行规划购买，同时并准备实验前的各种开展实验所需的仪器，如多用表、温度计、热枪等，另外仪器准备后还须复核检查是否齐全、检验所准备的器材是否正常，确保器材完整，准备工作得当。
3.实验操作在实验讲解和演示的基础上，学生将根据所提供的样品进行实际操作，测定煤油冷却器的性能参数，调整气口数量或位置、重组插片、筛网等，从而达到最佳性能。
4.结果分析和评价在实验完成后，学生需要进行数据处理和分析，通过整理实验结果，并各自自然地描述各项数据的变化表现。
在综合分析之后，画出实验数据的数据曲线，比较实验结果，识别出具体差异。
教学方法本次课程设计采用以下教学方法：1.小组合作学习会将学生分为小组，每个小组将负责实验器材的准备、实验操作、数据收集和结果分析。
此方法将鼓励学生积极参与和合作，促进团队互助合作。
2.实验操作演示老师将根据规定的操作演示其理当的操作步骤，帮助学生更快速地学习理论和品味实践。
同时还需对关键操作环节进行一些具体分析和口头指导。
3.互动讨论在学生完成了实验操作之后，将进行整个实验过程的讨论，对实际操作和数据误差进行分析和讨论。
煤油冷却器毕业设计
煤油冷却器毕业设计毕业设计：煤油冷却器设计摘要：本文介绍了一种基于煤油的冷却器设计，该设计主要用于冷却热水器、发动机等设备。
本设计中采用了顶盖螺丝、底座、热管、铝鳍片等部件。
通过改变顶盖螺丝的材料、直径，底座的形状、尺寸，铝鳍片的数量、厚度，优化了冷却器的导热、换热性能。
最终实验结果表明，该煤油冷却器的性能稳定可靠，可广泛应用于不同领域的冷却需求。
关键词：煤油冷却器、热管、铝鳍片、导热、换热1. 引言随着科技的发展和工业的进步，越来越多的设备需要进行降温或冷却。
冷却器作为一种实用的降温设备，广泛应用于发动机、热水器、空调等各类设备中。
本文介绍了一种基于煤油的冷却器设计，旨在提高冷却器的效率和稳定性。
2. 冷却器设计本设计采用了顶盖螺丝、底座、热管、铝鳍片等部件。
其中，热管是冷却器的核心部件，其内部填充着煤油等导热介质。
铝鳍片的作用是增大冷却器的散热面积，提高散热效率。
在设计中，我们改变了顶盖螺丝的材料、直径，底座的形状、尺寸，铝鳍片的数量、厚度等因素，通过优化这些因素，提高了冷却器的导热、换热性能。
3. 实验结果本设计的煤油冷却器经过多组实验测试，其性能稳定可靠。
在实验中，我们将冷却器接入发动机冷却回路进行测试，测试结果表明，冷却器的降温效果明显，能够使发动机工作温度下降10℃左右，并能够稳定工作长达100小时以上。
4. 结论本文介绍了一种基于煤油的冷却器设计，优化了冷却器的导热、换热性能，通过实验验证了该设计的可靠性和稳定性。
该煤油冷却器的技术应用前景广阔，可以应用于不同领域的冷却需求。
煤油冷却器的课程设计1
煤油冷却器的课程设计1板式换热器设计任务书一、设计题目：煤油冷却器的设计二、设计任务1 、处理能力：19.8 X 104 t年煤油2 、设备型号：列管式换热器3 、操作条件：煤油：入口温度140C，出口温度40C冷却介质：循环水，入口温度30C，出口温度38C允许压降：不大于105Pa每年按330 天计建厂地址：广西三、设计要求1 、选择适宜的列管式换热器并进行核算2 、要进行工艺计算3 、要进行主体设备的设计（主要设备尺寸、横算结果等）4 、编写设计任务书5 、进行设备结构图的绘制（用420*594 图纸绘制装置图一张：一主视图，一俯视图。
一剖面图，两个局部放大图。
设备技术要求、主要参数、接管表、部件明细表、标题栏。
）化工原理课程设计说明书题目：列管式换热器的设计系别：班级：学号：姓名：指导教师：日期：2019 年1 月5 日目录、设计方案............................................ (5)1.换热器的选择..... 5 2．流动空间及流速的确定.................... 5二、物性数据.......... 5三、计算总传热系数： (6)1.热流量......... 6 2.平均传热温差..... 63.冷却水用量..6 4.总传热系数K......... 6四、计算换热面积... 7五、工艺结构尺寸... 71.管径和管内流速..7 2.管程数和传热管数............................. 73.平均传热温差校正及壳程数............. 8 4.传热管排列和分程方法..................... 8 5.壳体内径..... 8 6.折流.................. 8 7.接板管........................... 8六、换热器核算..... (9)1.热量核算.............. 9 2.热量重新核算......... 1 0 3.换热器内流体的流动阻力.............. 1 1 4.换热器主要结构尺寸和计算结果.................................................... 13 七、设计的评述..................... ................................................. 14 八、参考文献 ..................................................... 14 九、主要符号说明 ............................................. 15 十、主体设备条件图及生产工艺流程图........................................... (15)1 换热器类型的选择在本次设计任务中，两流体温度变化情况：热流体进口温度140C，出口温度40C；冷流体(循环水)进口温度30C，出口温度38C。
化工设计-煤油冷却器
化工设计说明书设计题目：煤油冷却器的设计专业班级：设计人：学号：指导老师：时间：前言化工原理课程设计是化工原理教学的一个重要环节，是综合应用本门课程和有关先修课程所学知识，完成以单元操作为主的一次设计实践。
通过课程设计使学生掌握化工设计的基本程序和方法，并在查阅技术资料、选用公式和数据、用简洁文字和图表表达设计结果、制图以及计算机辅助计算等能力方面得到一次基本训练，在设计过程中能够培养学生树立正确的设计思想和实事求是、严肃负责的工作作风。
化工原理课程设计是化工原理课程教学的一个实践环节，是使学生得到化工设计的初步训练，为毕业设计奠定基础。
其基本内容为：(1)设计方案简介：对给定或选定的工艺流程、主要设备的型式进行简要的论述。
(2)主要设备的工艺设计计算(含计算机辅助计算)：物料衡算，能量衡量，工艺参数的选定，设备的结构设计和工艺尺寸的设计计算。
(3)辅助设备的选型：典型辅助设备主要工艺尺寸的计算，设备的规格、型号的选定。
(4)工艺流程图：以单线图的形式绘制，标出主体设备与辅助设备的物料方向，物流量、能流量，主要测量点。
(5)主要设备的工艺条件图：图面应包括设备的主要工艺尺寸，技术特性表和接管表。
(6)设计说明书的编写。
设计说明书的内容应包括：设计任务书，目录，设计方案简介，工艺计算及主要设备设计，辅助设备的计算和选型，设计结果汇总，设计评述，参考文献。
整个设计由论述，计算和图表三个部分组成，论述应该条理清晰，观点明确；计算要求方法正确，误差小于设计要求，计算公式和所有数据必需注明出处；图表应能简要表达计算的结果。
在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器，且是上述这些行业的通用设备，占有十分重要的地位。
随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强。
换热器的设计制造结构改进以及传热机理的研究十分活跃，一些新型高效换热器相继问世。
完善的换热器在设计或选型时应满足以下基本要求：（1）合理地实现所规定的工艺条件；（2）结构安全可靠；（3）便于制造、安装、操作和维修；（4）经济上合理。

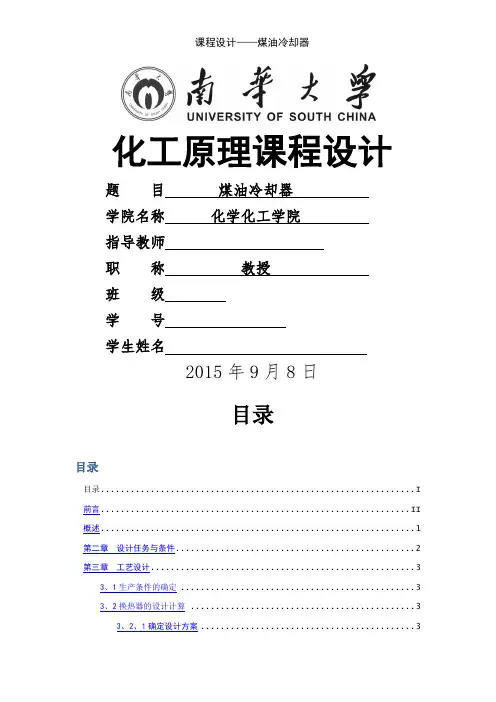

课程设计——煤油冷却器
