双面型腔件的造型、工艺及编程毕业论文(设计)
毕业设计——型腔零件数控仿形加工
型腔零件数控仿形加工摘要本课题是在学习了加工中心之后,对一型腔类零件进行测量和研究。
通过查表得出此零件的公差精度和等级。
用UG-CAD软件建模并绘出工程图,分析零件的加工工艺。
通过对测量的实践,使得我对UG数控仿形和加工使用的越来越顺手。
通过测量实践,能更好的对型腔类零件进行研究。
最后运用UG/CAD软件建模、绘图,对工件进行工艺分析。
从实践过程中,把理论和测量相结合,使自己更能熟悉UG/CAD的使用,并且为以后的工作奠定基础。
关键词:材料选择,刀具选用,加工方案,工艺分析,UG造型与仿形加工目录引言 (1)一、型腔零件的尺寸精度设计 (2)(一)、零件特点 (2)(二)、材料的选择 (2)(三)、精度设计 (2)二、型腔零件的数控加工 (3)(一)、加工设备简介 (3)(二)、零件装夹方式的选择 (3)(三)、刀具的选择 (3)(四)、切削用量的确定及加工方法 (3)(五)、加工工序卡片 (3)三、UG造型与仿形加工 (4)(一)、UGCAD造型 (4)(二)、UGCAM仿形加工 (4)(三)、程序编制 (4)四、总结 (5)五、谢辞 (6)六、参考文献 (7)七、附录附录一:公差等级表 (8)附录二:程序段 (9)引言本文对如何选择合适的切削用量以及工件的定位装夹,加工的顺序,典型零件为例,与数控加工特点相结合,分别进行工艺方案的分析、机床选择、刀具加工路线的确定和数控程序的编制,最终形成可以指导生产的工艺文件。
在整个工艺过程设计的过程中,需要通过分析,确定最佳工艺方案,使零件的加工成本最低,合理使用定位夹紧的方式,使得零件的加工方便,定位精准,刚性好,合理选择刀具以及切削参数,使零件的加工在保证零件精度的情况下,加工效率最高,刀具消耗最低。
最终形成的工艺文件要完整,并且能指导实际生产。
一、型腔零件的尺寸精度设计(一)零件特点由于该零件的力学性能要求较高,所以选择45钢。
45钢既有较高的强度、硬度,又具有较好的塑性、韧性,价格便宜,加工难度简单并且能够保证零件的各方面要求。
毕业设计(论文)-基于UG下的型腔零件数控仿形加工【范本模板】
摘要:数控加工需要输入加工程序,当零件过于复杂时,程序会很多,手动输入程序会很繁杂,而用UG进行仿形加工,再自动生成程序,可减少不必要的时间浪费,也可以了解加工过程中的易错之处,而UG就提供一个数控加工模拟与仿真的平台.UG具有实体造型、曲面造型、工程图的生成和拆模等功能。
通过UG三维造型、仿形加工可以比手动绘图、手动编程来的简便、也可以提早发现问题、降低错误几率。
本论文主要利用UG软件对型腔零件进行了三维造型,同时制定了加工工艺路线,并进行了仿形加工。
关键词:UG CAD/CAM 车床加工数控工艺仿真加工AbstractNeed to enter the NC machining program, when the part is too complicated, the program will be a lot of manual input process will be very complicated, but with the Profiling of UG, then automatically generated procedures, reduce unnecessary waste of time,you can also understand the processplace in the error-prone, while the UG to provide a simulation of NC machining and simulation platform.UG has a solid modeling, surface modeling, engineering drawing generation and form removal and other functions.By UG dimensional modeling, profiling than manual drawing process can be manually programmed to the simple, early detection of problems can reduce the error probability.In this thesis, using UG software parts of a three—dimensional shape of the cavity, while establishing a processing line, and had Profiling.Keywords UG CAD/CAM turning NC craft clamp simulation of machining目录1 绪论.......。
毕业设计(论文)-基于UG下的型腔零件数控仿形加工
摘要:数控加工需要输入加工程序,当零件过于复杂时,程序会很多,手动输入程序会很繁杂,而用UG进行仿形加工,再自动生成程序,可减少不必要的时间浪费,也可以了解加工过程中的易错之处,而UG就提供一个数控加工模拟与仿真的平台。
UG具有实体造型、曲面造型、工程图的生成和拆模等功能。
通过UG三维造型、仿形加工可以比手动绘图、手动编程来的简便、也可以提早发现问题、降低错误几率。
本论文主要利用UG 软件对型腔零件进行了三维造型,同时制定了加工工艺路线,并进行了仿形加工。
关键词:UG CAD/CAM 车床加工数控工艺仿真加工AbstractNeed to enter the NC machining program, when the part is too complicated, the program will be a lot of manual input process will be very complicated, but with the Profiling of UG, then automatically generated procedures, reduce unnecessary waste of time, you can also understand the processplace in the error-prone, while the UG to provide a simulation of NC machining and simulation platform.UG has a solid modeling, surface modeling, engineering drawing generation and form removal and other functions.By UG dimensional modeling, profiling than manual drawing process can be manually programmed to the simple, early detection of problems can reduce the error probability.In this thesis, using UG software parts of a three-dimensional shape of the cavity, while establishing a processing line, and had Profiling.Keywords UG CAD/CAM turning NC craft clamp simulation of machining目录1 绪论 (1)2 数控加工技术与UG的简要介绍 (2)2.1数控加工技术的发展趋势 (2)2.1.1 继续向开放式、基于PC的第六代方向发展 (2)2.1.2 向高速化和高精度化发展 (2)2.1.3 向智能化方向发展 (2)2.2UG软件在行业中的应用 (3)2.2.1 CAD/CAM的发展...... (3)2.2.2 UG概念及优点........ .. (3)3 零件分析与毛坯选择及UG造型...................................... . (5)3.1零件分析 (5)3.1.1 读图和审图 (5)3.2毛坯、余量分析 (6)3.2.1 毛坯形状和尺寸的选择 (6)3.2.2 加工余量的选择 (7)3.3 UG造型................................................... . (11)3.3.1 实体造型 (11)4 加工准备及工艺路线选择 (22)4.1基准的选择 (22)4.1.1 定位基准的选择 (22)4.2工艺装备的选择 (22)4.2.1 夹具的选择 (2226)4.2.2 刀具选择 (22)4.3 确定进给路线(加工方法) (23)4.4 切削用量 (23)4.4.1 切削参数对机械加工的影响.... .. (24)4.5 加工工序卡片 (24)5 UG造型与仿形加工............. .. (26)5.1加工并生成程序 (26)5.1.1 工艺参数设定 (26)5.1.2 零件的加工过程 (28)5.1.3 生成部分程序 (36)结论 (38)致谢 (39)参考文献 (40)图1 工程图A4图纸.................................. (41)表1 数控加工工序卡片............................. .. (42)1 绪论数控技术是用数字信息对机床运动和工作过程进行控制的技术,它是集传统的机械制造技术、计算机技术、现代控制技术、传感检测技术、网络通信技术和光机电技术等于一体的现代制造业的基础技术,具有高精度、高效率、柔性自动化等特点,对制造业实现柔性自动化、集成化和智能化起着举足轻重的作用。
型腔类零件的加工工艺分析及编程
纸要求可知,中心 Φ 24 ㎜的凹槽和手臂凹槽的表面粗糙
度要求为 Ra 3.2,其余表面的要求一样,因此在铣削加工 过程中需要将粗精加工分开。
R46 R50
∅6 6.91
20 4
3
10.31
R7
R42
∅244Βιβλιοθήκη 304图 1 零件图
收稿日期:2020-02-12 作者简介:翟梽锦(1991—),男,硕士,研究方向:数控编程加工、机械设计及制造。
1 零件图分析
如图 1 所示,此图纸中,已知坯料尺寸为 Φ 100㎜, 材 料 为 45 钢 ,采 用 FANUC0i 立 式 数 控 铣 床 加 工 该 零 件。分析可知,坯料需要加工的部位有 4 ㎜×4 ㎜的圆 槽,内部有 4 个 Φ 6 ㎜的孔(深度 3 ㎜),在坯料的最中间 有一个 Φ 24 ㎜圆,其深度为 4 ㎜,内部圆均匀分布着四 个相同的花槽,花槽由两条直线和半个圆弧组成,根据图
摘 要:利用数控铣床加工型腔类零件的过程中,工艺分析和编写程序是非常重要的环节,工艺和编写程序
的好坏与最终成品的质量、精度以及数控机床的效率有着密切的关系。本文对型腔类零件的加工工艺和程
序编写进行重点分析,确定在加工中使用的刀具、设计走刀路线、计算基点坐标并进行编程,为不太复杂的零
件的手工编程及加工提供参考。
关键词:工艺分析;走刀路线;编程
中图分类号:TG659
文献标识码:A
文章编号:1003-5168(2020)08-0040-03
Machining Process Analysis and Programming of Cavity Parts
ZHAI Zhijin1,2 CHEN Rui1 WANG Xue1,2 LI Hejun1,2
模具设计与制造专业毕业论文
毕业设计(论文)机械与电气工程学院系(院)模具设计与制造专业南昌工程学院毕业设计(论文)任务书一、毕业设计(论文)题目:薄圆盘塑件注塑模具设计二、毕业设计(论文)使用的原始资料(数据)及设计技术要求:说明:生产批量:中批量生产塑料的精度等级:低精度。
三、毕业设计(论文)工作内容及完成时间:第1-2周查阅相关文献资料,并完成制件造型与工艺分析;第3-4周进行成型零件、分型面、浇注系统等的设计;第5-6周进行结构零件设计;第7周绘制成型零件图(A3)与装配图(A1);第8周撰写毕业设计论文四、主要参考资料:1. 塑料成型工艺及模具设计2. 塑料模具设计手册3.机械设计手册4.机械制图机械与电气工程系 09模具专业 1 班学生:丁勇日期:自 2011 年 4 月 16 日至 2011 年 6 月 8 日指导教师:刘国亮助理指导教师(并指出所负责的部分):教研室:材料工程教研室主任:尹懿摘要本文设计课题为薄圆盘塑料模,考虑到产品的大小,还有中批量生产,产品流动性好,本人做了一模两件,简化型细水口进胶,产品底部倒扣采用斜导柱侧抽芯机构,里面三个倒扣,采用三个大斜顶; S型流道,在注射时比直流道流速慢,便于排气,减少冷料避免气痕,流痕等现象,模具结构简单,加工成本并不是很高,且较好打火花,不易集炭,容易注塑。
关键词:倒扣 S型流道斜导柱AbstractThe design issues for thin disc plastic mold, taking into account the product size, and mass production, products of good fluidity, I do mold two, simplified type fine water into the plastic, bottom upside down with inclined guide pillar side core-pulling mechanism, inside three inverted buckle, with three large sloping roof; S flow in injection than DC velocity is slow, easy to exhaust, reduces the cold material to avoid gas marks, flow marks and other phenomena of mold structure is simple, the processing cost is not very high, and can play the spark, is not easy to set carbon, easy molding.Keyword:back off S runner cell guide目录毕业设计(论文)任务书 (I)摘要 (III)Abstract (IV)目录 (V)第一章绪论 (1)1.1 课题的来源、目的、意义 (1)1.2 课题的主要内容和工作方法 (1)1.3 解决的重点问题与创新 (2)第二章产品的设计与制作 (4)2.1 拟定模具的结构形式 (4)2. 2 塑件的原材料分析 (4)2. 3 计算塑件的体积和质量 (6)2. 4 成型设备的选择 (7)2. 5 塑件注塑工艺参数的确定 (8)2. 6 分型面的选择 (9)第三章浇注系统的设计及排气系统设计 (11)3.1 主流道设计 (11)3.2 分流道设计 (12)3.3 浇口设计 (12)3.4 主流道衬套的选取 (12)3.5 定位环设计 (12)3.6 排气系统设计 (13)第四章成型零件的设计 (14)4.1 凹模的结构设计 (14)4.2 凸模的结构设计 (15)4.3 模具设计相关尺寸的计算 (16)第六章调温系统的设计 (20)第七章注射机的相关参数的校核 (21)附录 (22)结论 (25)参考文献 (27)致谢 (28)第一章绪论1.1 课题的来源、目的、意义近年来,我国塑料模具业发展相当快,目前,塑料模具在整个模具行业中约占30%左右。

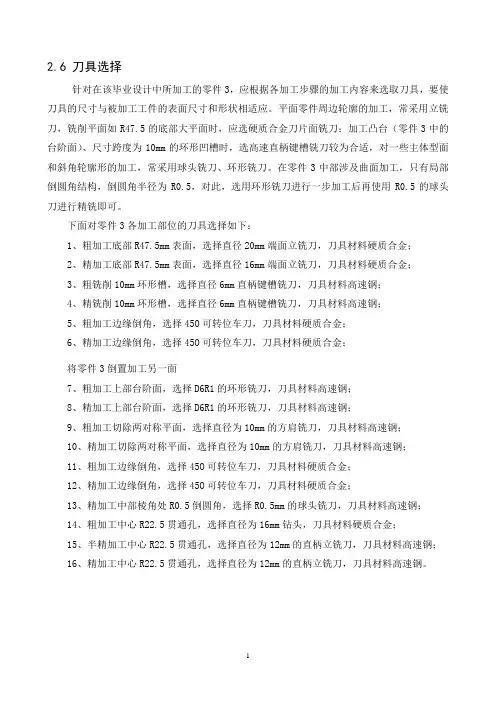

型腔类零件设计及加工工艺分析-毕业设计-5
2.6 刀具选择针对在该毕业设计中所加工的零件3,应根据各加工步骤的加工内容来选取刀具,要使刀具的尺寸与被加工工件的表面尺寸和形状相适应。
平面零件周边轮廓的加工,常采用立铣刀,铣削平面如R47.5的底部大平面时,应选硬质合金刀片面铣刀;加工凸台(零件3中的台阶面)、尺寸跨度为10mm的环形凹槽时,选高速直柄键槽铣刀较为合适,对一些主体型面和斜角轮廓形的加工,常采用球头铣刀、环形铣刀。
在零件3中部涉及曲面加工,只有局部倒圆角结构,倒圆角半径为R0.5,对此,选用环形铣刀进行一步加工后再使用R0.5的球头刀进行精铣即可。
下面对零件3各加工部位的刀具选择如下:1、粗加工底部R47.5mm表面,选择直径20mm端面立铣刀,刀具材料硬质合金;2、精加工底部R47.5mm表面,选择直径16mm端面立铣刀,刀具材料硬质合金;3、粗铣削10mm环形槽,选择直径6mm直柄键槽铣刀,刀具材料高速钢;4、精铣削10mm环形槽,选择直径6mm直柄键槽铣刀,刀具材料高速钢;5、粗加工边缘倒角,选择45O可转位车刀,刀具材料硬质合金;6、精加工边缘倒角,选择45O可转位车刀,刀具材料硬质合金;将零件3倒置加工另一面7、粗加工上部台阶面,选择D6R1的环形铣刀,刀具材料高速钢;8、精加工上部台阶面,选择D6R1的环形铣刀,刀具材料高速钢;9、粗加工切除两对称平面,选择直径为10mm的方肩铣刀,刀具材料高速钢;10、精加工切除两对称平面,选择直径为10mm的方肩铣刀,刀具材料高速钢;11、粗加工边缘倒角,选择45O可转位车刀,刀具材料硬质合金;12、精加工边缘倒角,选择45O可转位车刀,刀具材料硬质合金;13、精加工中部棱角处R0.5倒圆角,选择R0.5mm的球头铣刀,刀具材料高速钢;14、粗加工中心R22.5贯通孔,选择直径为16mm钻头,刀具材料硬质合金;15、半精加工中心R22.5贯通孔,选择直径为12mm的直柄立铣刀,刀具材料高速钢;16、精加工中心R22.5贯通孔,选择直径为12mm的直柄立铣刀,刀具材料高速钢。
双面凸模类零件的数控加工方案设计与实现
(b)8面
2 加 工 方 案设 计
所 以 ,先 加 lT二A ¨1『,精 加 工 过 的 118 rI)fD_方 向 的 2个侧 【 可 直 接 作 为翻 转 加 T B面 的 装夹 基准 。
件 毛 J 寸 为 1 20 rnFn× 1 00 rllnl× 3()mm,材 料 为 Crl 2。单 边 余 量 为 1 13"1I12。 普 通 数 控 加 r T 同 样 适 Hj于 该 零 件 』J【1 T ,除 此 之 外 ,还 有 以 卜』儿1 T 方 案 的 设 汁 难点 。
1 双 面 凸模 零 件 分 析
图 1所 示 为 双 面 凸 模 类 零 件 ,最 大 轮 廓 尺 寸 为 118 mm ×98 mm×28 mm ,材 料 为 Crl2。 A 面 和 B面 均 为 凸 模 类 几 何 形 状 ,A 面 的 尺 寸 与 B面 的尺 寸 有 对 称 度 要 求 ,A 面 还 与 B 面 有 平 行 度 要 求 。 图形 最 小 凹 角 为 R8 mm,最 小 圆 孑L为≯10 mm,单 面 尺 寸 公 差 为 0.04 mlTl。该 零
0 引 言
所 示 的双 面 凸模 类 零 件 为 例 ,研 究 双 面 加 工 的 装 夹 、定 位 及 数控 程 序设 计 等技 术 问 题 。
日常 模 具 制 造 企 业 会 有 大 量 双 面 凸 模 类 零 件 需 要 数 控 加 工 。 如 图 1所 示 ,从 坯 料 到 加 工 成 形 ,需 加 工 周 边 侧 面 及 A 面 和 B面 的 凸 模 形 状 。相 对 于 常 规 加 工 ,A 面 与 B面互 为 正 反 面 , 在 3轴 加 工 中 ,需 要 完 成 A 面 加 工 后 ,二 次 装 夹 ,再 完成 B面 的加 工 。 由于 进 行 了 2次 装 夹 , 因 此 ,正 反 面 的 对 称 度 、平 行 度 和 总 高 度 的 保 证 ,成 为提 高加 工 质 量 的核 心 问题 。本 文 以 图 l
型腔类零件的设计及其加工研究-机械设计制造及其自动化毕业论文.doc
xxxxxxx 大学毕业论文(设计)论文题目型腔类零件的设计及其加工研究姓名xxx 学号xxxxxx院系工学院专业机械设计制造及其自动化指导老师xxx 职称xxxxx中国·xxx二0一五年五月目次1 引言 (3)1.1 型腔类零件的传统加工方法 (3)1.2 本文的主要研究内容 (3)2 型腔零件的三维建模 (4)2.1 零件的设计 (4)2.2 基于UG NX 8.5的建模 (4)3 工艺分析 (7)3.1 整体型腔的粗加工 (8)3.2 型腔各个区域的半精加工 (9)3.3 型腔的精加工 (9)3.4 型腔里的点位孔加工 (9)4 工艺规划 (9)5 仿真加工 (10)5.1 加工准备 (10)5.2 粗加工阶段 (14)5.3 精加工阶段 (18)5.4 点位孔加工 (21)6 后处理 (27)7 对加工时间的设置研究 (28)结论 (31)致谢 (32)参考文献 (32)附录A:型腔的零件图 (34)型腔类零件的设计及其加工研究作者:xxxx 指导老师:xxx(xxxx大学工学院11级机械设计制造及其自动化xxx 230036)摘要:基于UG NX 8.5的型腔类零件设计与加工的研究,本文主要论述了在使用UG NX 8.5的建模和加工模块下对零件的三维辅助设计和三维辅助制造。
实现了对型腔类零件的数控仿真加工,再利用后处理生成的数控加工代码,在经过少量修改后可输入数控机床进行零件的相应加工。
从而减少了手工编程的时间,有效的提高了生产效率。
在对零件模拟加工时,能及时观察出操作上的问题并及时解决,避免了在实际加工生产时出现错误。
关键字:型腔 UG NX 8.5 数控加工数控仿真刀轨路径1 引言在数控技术普遍普及应用的今天,日益增多的复杂零件和高精度、高效的加工对数控技术提出了越来越高的要求,所以本文的主要目的是基于UG NX 8.5的建模模块和仿真加工模块来进行模拟型腔类零件的数控加工过程,再将最后的后处理文件(数控加工代码)导出,经过少量的修改后可以直接输入到数控机床上对该零件进行加工。
毕业设计(论文)-一模多腔的注塑模具结构设计及仿真分析
毕业论文(设计)题目:一模多腔的注塑模具结构设计及仿真分析(英文):The Design of Multi-cavity InjectionMould For Multi-way Buttons andSimulation Analysis院别:机电学院专业:机械设计制造与其自动化(CAD/CAM)姓名:学号:指导教师:日期:2011年5月一模多腔的注塑模具结构设计及仿真分析摘要本次设计主要特点是根据MOLDFLOW软件仿真模流分析来指导模具结构的设计。
MOLDFLOW软件模拟塑料熔体在整个注射过程中的充填、冷却及流动情况,确保获得高质量制件。
打破传统模具结构设计的试模、修模等过程,达到降低成本,提高生产率的目的。
在得到仿真分析最佳质量效果的数据、参数之后用来作为模具结构设计的依据。
本次设计主要包括:(1)模流仿真分析注射成型时熔体在型腔中的流动过程非常复杂,与许多因素如聚合物性能、制件结构、温度、压力、时间、模具结构及注射设备等有关。
仿真定量地给出成型过程的成型窗口状态参数(如压力、温度、速度等)。
(2)依据仿真的成型窗口状态参数进行整个注塑模具的结构设计。
如注射机的选择、浇注系统、成型零件、合模机构、脱模机构和冷却系统的设计,绘制模具零件图和装配图等。
关键词:仿真分析;模具设计;一模六腔;PROE建模The Design of Multi-cavity Injection Mould For Multi-way Buttons and Simulation AnalysisABSTRACTThe main features of the design is based on software simulation flow analysis MOLDFLOW to guide the design of die structure. MOLDFLOW software to simulate the injection of plastic melt in the process of filling, cooling and flow, ensuring access tohigh-quality parts. Breaking traditional mold structure design test mode, the process of repair molds, to reduce costs, improve productivity purposes. Obtained the best quality in the simulation results of the data, parameters after the design used as the basis for the mold.The design includes: (1)Moldflow injection molding simulation of melt flow in the cavity is very complex process with many factors. Such as polymer properties, parts structure, temperature, pressure, time, and injection mold structure and other related equipment. Quantitative simulation of the molding window molding process given the state parameters (such as pressure, temperature, speed, etc.). (2) Simulation based on the parameters of the molding window state the structural design of the injection mold. Such as the choice of injection machine, injection system, molded parts, mold bodies, stripping institutions and cooling system design, drawing die part and assembly drawings, etc..Keywords:Simulation Analysis;Mold Design ;Six-cavity Mold;Proe Modeling目录1绪论 (1)1.1 模具工业在国民经济中的地位 (1)1.2我国模具工业的现状 (1)1.3未来模具发展方向 (1)1.4论文的提出及研究意义 (2)2多向按键工艺分析及模具方案的初步确定 (3)2.1塑件的结构和尺寸精度及表面质量分析 (4)2.2塑件的原材料分析 (4)2.3模具方案的初步确定 (6)2.31 模具结构各个部件的分析确定 (6)2.32 总体结构方案的论证和初步确定 (6)3运用MOLDFLOW进行模具结构有限元仿真分析 (7)3.1介绍其功能 (7)3.2 MOLDFLOW分析的流程 (7)3.3应用MOLDFLOW进行分析 (8)3.31 划分产品网格 (8)3.32 选择成型材料 (9)3.33 确定最佳浇口位置 (10)3.34 创建浇注系统及优化 (11)3.35 创建冷却系统及优化 (13)3.36 成型窗口分析 (16)3.37 选择分析类型 (17)3.38 注射工艺参数的优化 (20)4多向按键的注塑模具结构的最终确定 (24)4.1型腔数目及布局的确定 (24)4.2注塑机的选择 (25)4.3分型面的设计 (27)4.4浇注系统的设计 (29)4.41主流道的设计及计算 (29)4.42定位圈 (30)4.43分流道的设计 (30)4.5浇口的设计 (32)4.51浇口形状的分析与确定 (32)4.52浇口位置的确定 (33)4.6排气系统的设计 (34)4.7模架的确定 (34)4.8推出机构的设计 (34)4.81顶杆的设计及计算 (35)4.82复位杆的设计 (36)4.83推板和推杆固定板的设计 (37)4.9合模导向机构的设计 (37)4.10成型零件的设计 (39)4.101计算成型零件的工作尺寸 (40)4.11冷却系统 (42)4.12模具工作原理 (44)5设计总结 (46)参考文献 (47)致谢 (49)附录 (50)1绪论1.1模具工业在国民经济中的地位模具是制造业的一种基本工艺装备,它的作用是控制和限制材料(固态或液态)的流动,使之形成所需要的形体。
模具设计与制造毕业设计(论文)范例
模具设计与制造毕业设计(论文) 绪论{一} 【模具在加工工业中的地位】模具是利用其特定形状去成型具有一定的形状和尺寸制品的工具。
在各种材料加工工业中广泛的使用着各种模具。
例如金属铸造成型使用的砂型或压铸模具、金属压力加工使用的锻压模具、冷压模具等各种模具。
对模具的全面要求是:能生产出在尺寸精度、外观、物理性能等各方面都满足使用要求的公有制制品。
以模具使用的角度,要求高效率、自动化操作简便;从模具制造的角度,要求结构合理、制造容易、成本低廉。
模具影响着制品的质量。
首先,模具型腔的形状、尺寸、表面光洁度、分型面、进浇口和排气槽位置以及脱模方式等对制件的尺寸精度和形状精度以及制件的物理性能、机械性能、电性能、内应力大小、各向同性性、外观质量、表面光洁度、气泡、凹痕、烧焦、银纹等都有十分重要的影响。
其次,在加工过程中,模具结构对操作难以程度影响很大。
在大批量生产塑料制品时,应尽量减少开模、合模的过程和取制件过程中的手工劳动,为此,常采用自动开合模自动顶出机构,在全自动生产时还要保证制品能自动从模具中脱落。
另外模具对制品的成本也有影响。
当批量不大时,模具的费用在制件上的成本所占的比例将会很大,这时应尽可能的采用结构合理而简单的模具,以降低成本。
现代生产中,合理的加工工艺、高效的设备、先进的模具是必不可少是三项重要因素,尤其是模具对实现材料加工工艺要求、塑料制件的使用要求和造型设计起着重要的作用。
高效的全自动设备也只有装上能自动化生产的模具才有可能发挥其作用,产品的生产和更新都是以模具的制造和更新为前提的。
由于制件品种和产量需求很大,对模具也提出了越来越高的要求。
因此促进模具的不断向前发展,首选[二] 【模具的发展趋势】近年来,模具增长十分迅速,高效率、自动化、大型、微型、精密、高寿命的模具在整个模具产量中所占的比重越来越大。
从模具设计和制造角度来看,模具的发展趋势可分为以下几个方面:(1)加深理论研究在模具设计中,对工艺原理的研究越来越深入,模具设计已经有经验设计阶段逐渐向理论技术设计各方面发展,使得产品的产量和质量都得到很大的提高。
立焊单面焊双面成型毕业设计
目录概述 (4)第一章 Q345R钢的材料特性 (5)第二章药芯焊丝焊接原理与特点 (6)第三章单面焊双面成型的焊接工艺 (7)3.1 进行单面焊双面成型的注意事项 (7)3.2 焊前准备 (7)3.2.1坡口准备 (7)3.2.2 母材的清理 (8)3.2.3 焊接设备和焊材的准备 (9)3.2.4 定位焊 (9)3.3.5 安全防护 (10)3.3 单面焊双面成型的焊接操作 (10)3.3.1 焊丝直径的选择 (10)3.3.2 焊接电流的选择 (11)3.3.3 电弧电压的选择 (12)3.3.4 焊接速度的选择 (13)3.3.5 焊丝伸出长度的选择 (13)3.3.6 电流极性的选择 (14)3.3.7 CO2气体流量选择 (14)3.3.8 焊枪倾角的选择 (15)3.4 单面焊双面成型的操作 (15)3.4.1 工件的装配 (16)3.4.2 参数的选择 (16)3.4.3打底焊 (21)3.4.4填充焊 (27)3.4.5盖面焊 (28)3.4.6焊工自检 (28)3.5焊后检验 (28)3.5.1 外观检验 (28)3.5.2 X射线探伤 (29)3.5.3 弯曲试验 (29)3.5.4 检验结果 (29)第四章单面焊双面成型常见的焊接缺陷及防止措施 (31)第五章致谢 (33)参考文献 (34)概述在焊接工艺中单面焊双面成型是先进的工艺方法之一,这不仅在于只要在一面焊接就可同时在正背面形成均匀的焊道,从而免去了背面封底这一道工序、节省翻转一系列工时。
更重要的是在不仅能进行双面焊接的结构上(如锅炉、化工、石油等行业的一些压力容器,管道等)采用这种工艺可保证焊缝背面、坡口根部良好熔接成理想的焊道,这对于设备、装置安全运行将是先天性的保障。
单面焊双面成型技术已经在很多上得到了运用。
如焊接锅炉压力容器等结构时,有时要求焊接接头完全焊透,以满足受压部件的质量和性能要求。
但由于构件尺寸和形状的限制,如小直径容器,管道在里面无法施焊,只能在容器外侧施焊。
型腔模具加工工艺设计范文
型腔模具加工工艺设计沈则亮①刘永贵②韩忠冠①(①安徽机电职业技术学院机械工程系,安徽芜湖;②芜湖佰仕达模具有限公司,安徽芜湖)摘要:基于模具镶件加工实例,结合HSM铣削加工与EDM放电加工在模具型腔加工中的应用特点,阐述了应用HSM与EDM加工模具型腔工艺设计方法。
剖析了工艺设计的关键技术。
实际生产结果表明:合理运用HSM铣削加工与EDM放电加工可以提高加工质量和生产率。
关键词:高速铣削电火花加工模具型腔工艺设计Technologic Design for Processing Mould CavitySHEN ZeliangⅢ,LIU Yonggui∞,HAN Zhongguan山((重)Department of Mechanical Engineering,Anhui V ocational College of Machineryand Electricity Technology,Wuhu 24 1000,CHN;(室)Wuhu Bosda Mould Co..Ltd.。
Wuhu 。
CHN)Abstract:Based on the instance of processing a mould part and the characteristic of applying HSM and EDM toprocess mould cavity,this paper expounded the method and analysed the technique of technologic designfor processing mould cavity,the result indicate that applying HSM and EDM with reason can improvequality and productivity.Keywords:HSM;EDM;Mould Cavity;Technologic Design目前,高速铣削(HSM)与电火花加工(EDM)是型腔模具加工的主要手段,现以典型零件为例,分析选择加工方法的影响因素,研究型腔模具加工工艺设计方法,提出综合运用HSM与EDM的设计方案,提高加工质量与生产效率。
单面焊双面成型论文G
毕业论文题目:单面焊双面成型姓名高永富学号 115801023010系别汽车与机电工程系专业焊接及其自动化指导教师摘要摘要:单面焊双面成形的焊接质量受到了焊接设备、焊材工艺流程、操作技术水平的限制。
本文详细的介绍了焊接电源、焊接电流、焊接速度、电弧电压、焊接层数、焊条类形、焊条直径等工艺因素对单面焊双面成形技术焊接质量的影响和造成的相关缺陷。
详细的分析了单面焊双面成形技术焊接质量差所引起的一系列问题及造成质量差的原因,提出了相应的防止措施,解决单面焊双面成形技术的缺陷,使单面焊双面成形技术进一步完善,加以推广,并对单面焊双面成形作业具有一定的指导作用。
关键词:单面焊双面成形,焊接,质量,原因,措施第一章焊接的基础知识1.1焊接的概念焊接焊接是被焊工件的材质(同种或异种),通过加热或加压或两者并用,并且用或不用填充材料,使工件的材质达到原子间的建和而形成永久性连接的工艺过程。
焊接1.2焊接技术的应用与发展焊接技术应用广泛主要应用于制造金属结构、制造金属零件或毛坯、连接电器导线,造船、锅炉及压力容器、机械制造、建筑结构、化工设备等制造维修行业中。
还适用于各种金属材料、各种厚度、各种结构形状的焊接。
除此之外还用于造船、锅炉、桥梁、起重机械及冶金机械制造业中和汽车制造、机车和车辆制造、化工机械、农业机械、矿山机械等部门。
随着科学技术的发展,焊接已从简单的构件连接方法和毛坯制造手段发展成为制造行业中一项生产尺寸精确的产品的生产手段。
因此,保证焊接产品质量的稳定性和提高劳动生产率已成为焊接生产发展的急待解决的问题。
下面举例重点说明一下。
在机械制造业中不少过去一直用整铸整锻方法生产的大型毛坯改成了焊接结构,这大大简化了生产工艺,降低了成本。
许多尖端技术如宇航、核动力等如果不采用焊接结构,实际上是不可能实现的。
焊接在整个工业中的地位还可以从这样一个事实来判断,即世界主要工业国家每年生产的焊接结构约占钢产量的45%左右,焊接结构之所以有如此迅速的发展是因为它具有一系列优点。
机械毕业设计--双面型腔件的造型、工艺及编程
学生毕业设计(论文)报告系别:机电工程学院专业:数控技术设计(论文)题目:双面型腔件的造型、工艺及编程毕业设计(论文)任务书一、课题名称:双面型腔件的造型、工艺及编程二、主要技术指标:1.材料为45#钢2.尺寸精度在IT7~13之间3.位置精度是要保证ø20、ø30与基准B的同轴度,凸台底面与基准A的平行度。
三、工作内容和要求:1.双面型腔件的零件图(2~3张)2.工艺卡、工序卡、刀具卡各一份3.设计说明书一份4.三相交流电(220~380V)5.小批量生产四、主要参考文献:1.《机械加工工艺手册》北京出版社,2003.12.《数控加工工艺学》化学工业出版社, 2005.33.《切削用量简明手册》电子工业出版社,2001.14.《现代机床设备》化学工业出版社,2009.35.《工程材料及热成型工艺》高等教育出版社,2006.66. 《机械加工技术》西安电子科技大学出版社,2006.17. 《机械加工余量手册》国防工业出版社,1999.118. 《切削加工简明实用手册》化学工业出版社,2009,109. 《UG三维造型与数控加工编程》辽宁科学技术出版社,2009,410.《金属机械加工工艺人员手册》上海科技出版社,1996.6学生(签名)年月日指导教师(签名)年月日教研室主任(签名)年月日系主任(签名)年月日毕业设计(论文)开题报告双面型腔件的造型、工艺及编程目录摘要 (1)引言 (1)1 双面型腔件分析与加工工艺规程 (2)1.1 计算零件的生产纲领、确定生产类型 (2)1.2 双面型腔件的工艺分析 (4)1.2.1 零件图分析 (5)1.2.2数控加工内容的选择 (5)1.2.3 零件结构的工艺性 (5)1.2.4 重要部位加工精度分析 (6)1.3 零件材料与毛坯 (6)1.3.1 零件材料的选择 (6)1.3.2 毛坯种类的确定 (6)1.4 定位基准的选择 (6)2.双面型腔件加工工艺处理 (7)2.1 数控加工工艺路线的设计 (7)2.1.1 工序顺序的安排 (7)2.1.2 加工方法的选择 (7)2.2 工件的安装及夹具的选择 (9)2.3 刀具材料与量具的选择 (9)2.4加工余量 (9)2.4.1 粗铣基准A (10)2.4.2 粗铣圆台 (12)2.4.3 钻2-ø10通孔 (14)2.5 切削液 (16)3.工艺规程编制 (16)3.1过程卡片 (17)4零件的数控加工编程 (21)4.1 UG三维造型 (21)4.2编制数控加工程序 (24)4.3 实体加工 (27)4.4后处理程序 (28)总结 (28)参考文献 (29)致谢 (29)双面型腔件的造型、工艺及编程摘要本次毕业设计通过利用AutoCAD软件、UG软件、机械设计相关资料和所学的专业知识等对双面型腔件进行二维图绘制、三维造型、工艺分析与制定及数控加工编程,再利用XK5032对其进行加工以检验工艺制定的合理性。
典型零件的数控加工与仿真论文.
毕业(设计论文系(部机电工程系专业机械制造与自动化班级08机械制造与自动化一班指导教师姓名学号摘要数控技术及数控机床在当今机械制造业中的重要地位和巨大效益,显示了其在国家基础工业现代化中的战略性作用,并已成为传统机械制造工业提升改造和实现自动化、柔性化、集成化生产的重要手段和标志。
数控技术及数控机床的广泛应用,给机械制造业的产业结构、产品种类和档次以及生产方式带来了革命性的变化。
数控机床是现代加工车间最重要的装备。
它的发展是信息技术(1T与制造技术(MT结合发展的结果。
现代的CAD/CAM、FMS、CIMS、敏捷制造和智能制造技术,都是建立在数控技术之上的。
掌握现代数控技术知识是现代机电类专业学生必不可少的。
本次设计内容介绍了数控加工的特点、加工工艺分析以及数控编程的一般步骤。
并利用CAXA制造工程师软件完成零件的三维造型,进行加工轨迹设计,实现加工仿真。
利用SEMENS仿真软件完成仿真加工。
利用CAD/CAM软件及G代码指令进行手工编程。
关键词:数控技术CAXA制造工程师三维造型仿真加工手工编程自动编程目录1 绪论 (11.1 数控加工的特点 (11.2 数控机床 (11.3 数控加工 (21.4 数控编程系统 (31.5 CAD/CAM系统 (42.数控加工步骤 (52.1 自动编程的基本步骤 (52.2 加工工艺的确定 (62.3 加工模型建立 (62.4 刀具轨迹生成 (72.5 后期G代码生成 (72.6 加工代码输出 (73.课题学习目的 (94.可乐瓶底机构分析 (105 凹模型腔的造型 (115.1 绘制截面线 (116型腔造型 (186.1 生成网格面 (186.2 生成直纹面 (187可乐瓶底凹模模型腔加工 (237.1 加工前的准备工作 (237.2 后置设置 (237.3 等高线粗加工 (257.4 参数线精加工 (267.5 轨迹方仿真.检验与修改 (277.6 生成G代码 (297.7 生成工序单 (30参考文献 (33致谢 (341 绪论1.1 数控加工的特点数控加工,也称之为NC(Numerical Control加工,是以数值与符号构成的信息,控制机床实现自动运转。
型腔零件的加工工艺与加工编程毕业设计
型腔零件加工实训内容及步骤应完成的内容:(1)零件图1张(2)数控加工工序卡片1份(3)刀具运行轨迹路线图1张(4)零件的成形模型图1张(5)毕业设计说明书1份院校:郑州信息科技职业学院系别:机电系班级:07级机械一班姓名:张凯指导老师:余英良目录内容及简介 (3)摘要 (3)前言 (4)⑴零件图 (5)⑵实训内容 (6)⑶实训使用设备与材料 (6)⑷实训零件分析 (6)①零件加工工艺分析 (6)②数控铣削加工工艺分析 (7)③工艺处理 (7)⑸设定工件坐标系 (10)⑹设计刀具运行路线及编写程序 (11)(7)对刀操作 (18)(8)零件成行模具图 (19)(9)致谢 (20)(10)做毕业设计感想 (21)参考文献 (21)内容介绍毕业设计典型型腔零件的数控编程加工工艺,附含设计图纸,数控加工工序卡。
摘要随着科学技术的发展,数控机床在生产中大力应用使我国人力市场上出现了数控人才的紧缺现象,为了弥补这个空缺我国职业高等院校开展可类似的社会紧缺型人才的培训教育。
经过三年在学校的学习,紧跟社会人才需要,加强我的专业技能在系部老师的辅导下即将完成学业,在三年中掌握一些必要的机械设计,在我即将毕业之时,我的毕业设计课题就是型腔零件数控编程加工。
本次设计综合了我三年所学的各种机械知识最为重要的是联系大三所学的课程。
其中包括了工件的分析,加工工序,刀具选择及加工工序程序大部分是使用CAXA制造工程师编制的,之后在动手联系起来。
前言数控机床是综合应用计算机自动控制,自动检测及精密机械等高新技术产物。
数控机床(Numerically Controlled Machine Toll)简称数控(NC),是近代发展起来的一种自动控制机床,通过数字信息自动控制机床的运转。
数控机床的加工程序和运动变量(如坐标方向位移量,轴的方向和转速等)通过数控装置自动控制,同时具有自动换刀,自动测量,自动润滑和自动冷却等功能。
在编程实训中,将零件分解为各种零件结构,按照零件结构识图→刀具选择→工件坐标系设定→确定刀具运行轨迹路线→轨迹节点计算→选定切削参数→程序编制→程序输入仿真或数控系统→零件装夹→零件校正→安装刀具→对刀→设置数控系统辅助参数→试刀→测量→修正程序→正式加工的模式进行练习实训,掌握各种零件结构数控加工编程的格式内容。
一模两腔口模设计及问题分析
一模双腔主型材的口模设计及问题分析一模双腔主型材的口模设计及问题分析塑料门窗自上世纪五十年代问世以来,因其优良的性能价格比逐步被人们所重视,在许多欧美国家的市场占有率已超过50%。
随着塑料挤出行业的不断发展,在高质量的前提下对挤出型材的高产量要求已成为目前所追求的主要目标。
提高产量的一种方法是开发高速挤出模具,在挤出机辅机的牵引性能不能满足其高速挤出的时候,采用的另一个主要途径就是一模多腔挤出技术。
目前国内许多模具生产厂家都已注意到一模三腔主型材模具潜在的市场价值,积极推出自己的双腔模具。
作为重点开发项目,我有机会参加对60平开框双腔口模的设计。
由于以往只是听说国外有双腔主型材模具,不曾真正见到过,对其口模的结构设计存在一定难度。
我在设计时是遵循单腔模具的设计步聚,再结合双腔模具结构的特殊性逐步进行的。
1 口模的设计 1.1 口模放大率的确定 在熔融硬PVC挤出成型过程中,物料在模头里受压缩、拉伸等作用产生弹性形变,当它离开口模时产生弹性回复(即巴拉斯效应);同时由于型材牵引速度大于口模出料速度(使分子链定向排列),在冷却过程中会产生一定的收缩使型材外形尺寸变小,因此在口模设计时需适当放大外形尺寸并减小壁厚。
通常硬PVC挤出口模放大率取1%~6%,口模间隙与型材壁厚比取0.8~0.95。
由于模具要求按高速设计,根据聚合物流变实验可知,在口模长径比一定的情况下,离模膨胀比随剪切速率的增大而增加,线性放大系数随离模膨胀比增大而减小,因此当速度增大时,口模尺寸放大系数趋向减小。
据此本套模具的放大系数取偏小值3 %,间隙比取0.9。
型材壁厚2.3mm,口模间隙应为0.9×2.3≈2.1mm。
1.2 口模定型段长度的确定 为了有效消除熔接痕、稳定型材外形尺寸,一般对口模取较大的压缩比和较长的定型(即平直段)长度,定型长度L定=20h~80h(h为口模间隙)。
由非牛顿流体流道定型段长度计算公式可知,在保证一定的成型压力降的情况下,速度增加定型段长度趋于减少,本套模具取L定=35h=35×2.1≈5mm。
毕业设计锅炉环缝焊二氧化碳单面焊双面成型
摘要我国锅炉行业经过数十年的发展,特别是近5年的快速发展,取得了辉煌的成绩。
据统计,锅炉生产厂家达1400多家,锅炉制造能力接近1亿kW。
各种锅炉技术的发展突飞猛进,短短几年内,我国锅炉完成了由300MW机组上升到600MW、1000MW机组,蒸汽压力锅炉从亚临界发展到超临界和超超临界,主蒸汽温度从540 ℃发展到566℃、600℃。
我国锅炉设计、制造技术已经达到国际先进水平。
焊接是锅炉制造最为关键的工艺方法之一,锅炉行业中焊接技术水平的高低直接影响我国制造行业水平。
当前国民生产中,135MW锅炉在电厂、洗浴等生产生活实际中得到广泛应用,这次我们着重研究了135MW高压加热锅炉生产制造过程中的封头与筒体环缝焊焊接方法,采用手弧焊打底,埋弧焊填充的单面焊双面成形焊接工艺。
并拟定了焊接规范、施焊要点以及必要的试验数据等,所编制的焊接工艺切实可行,且经济可靠,为今后类似的焊管焊接提供了参考依据。
关键词:焊接、质量、原因、措施、手弧焊、埋弧焊,单面焊双面成形、焊接工艺目录绪论 (04)一焊接的概念 (04)(一)焊接及其本质 (04)(二)焊接的分类 (04)(三)单面焊双面成型的焊接概念 (04)二针对135MW大型锅炉封头环缝焊,各种焊接工艺对比 (05)(一)几种常见的电弧焊焊接工艺特点对比分析 (05)(二)CO2保护焊单面焊双面成型具有的独特优点 (05)(三)对135MW大型锅炉封头环焊缝采用的焊接工艺 (06)三锅炉封头环缝焊采用单面焊双面成型存在的问题及防止 (06)(一)135MW锅炉封头环缝焊接单面焊双面成型存在的问题 (06)(二)锅炉封头环焊缝采用单面焊双面成型时缺陷的防止措施 (06)四制定135MW锅炉环焊缝单面焊双面成型的焊接工艺 (08)(一)进行锅炉环焊缝单面焊双面成型的注意事项 (08)(二)焊前准备 (08)(三)确定焊接工艺 (09)(四)单面焊双面成型的焊接操作 (11)1、打底焊 (11)2、填充焊 (11)3、盖面焊 (11)4、焊接速度的选择 (11)5、焊条伸出长度的选择 (12)6、气体流量的选择 (12)(五)焊接操作工艺 (13)五操作技巧 (15)六影响单面焊双面成型的原因及常见缺陷 (17)1焊接电源自身因素引起的焊接质量差 (17)2工艺参数对单面焊双面成形焊接质量的影响 (17)结论 (20)致谢 (21)绪论这些年来,随着锅炉技术的突飞猛进,国内各锅炉厂家均在积极进行技术改造,引进新设备,推进先进的焊接新工艺,以适应锅炉容量、参数和炉型变化,满足复杂锅炉部件和锅炉新材料的焊接结构。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
常州信息职业技术学院学生毕业设计(论文)报告系别:机电工程学院专业:数控技术班号:数控104 学生姓名:学生学号:设计(论文)题目:双面型腔件的造型、工艺及编程指导教师:设计地点:常州信息职业技术学院起迄日期:毕业设计(论文)任务书专业数控技术班级数控104 姓名一、课题名称:双面型腔件的造型、工艺及编程二、主要技术指标:1.材料为45#钢2.尺寸精度在IT7~13之间3.位置精度是要保证ø20、ø30与基准B的同轴度,凸台底面与基准A的平行度。
三、工作内容和要求:1.双面型腔件的零件图(2~3张)2.工艺卡、工序卡、刀具卡各一份3.设计说明书一份4.三相交流电(220~380V)5.小批量生产四、主要参考文献:1.《机械加工工艺手册》北京出版社,2003.12.《数控加工工艺学》化学工业出版社, 2005.33.《切削用量简明手册》电子工业出版社,2001.14.《现代机床设备》化学工业出版社,2009.35.《工程材料及热成型工艺》高等教育出版社,2006.66. 《机械加工技术》西安电子科技大学出版社,2006.17. 《机械加工余量手册》国防工业出版社,1999.118. 《切削加工简明实用手册》化学工业出版社,2009,109. 《UG三维造型与数控加工编程》辽宁科学技术出版社,2009,410.《金属机械加工工艺人员手册》上海科技出版社,1996.6学生(签名)年月日指导教师(签名)年月日教研室主任(签名)年月日系主任(签名)年月日毕业设计(论文)开题报告双面型腔件的造型、工艺及编程目录摘要 (1)引言 (1)1 双面型腔件分析与加工工艺规程 (2)1.1 计算零件的生产纲领、确定生产类型 (2)1.2 双面型腔件的工艺分析 (4)1.2.1 零件图分析 (4)1.2.2数控加工内容的选择 (5)1.2.3 零件结构的工艺性 (5)1.2.4 重要部位加工精度分析 (5)1.3 零件材料与毛坯 (6)1.3.1 零件材料的选择 (6)1.3.2 毛坯种类的确定 (6)1.4 定位基准的选择 (6)2.双面型腔件加工工艺处理 (7)2.1 数控加工工艺路线的设计 (7)2.1.1 工序顺序的安排 (7)2.1.2 加工方法的选择 (7)2.2 工件的安装及夹具的选择 (8)2.3 刀具材料与量具的选择 (9)2.4加工余量 (9)2.4.1 粗铣基准A (10)2.4.2 粗铣圆台 (12)2.4.3 钻2-ø10通孔 (14)2.5 切削液 (15)3.工艺规程编制 (16)3.1过程卡片 (16)4零件的数控加工编程 (20)4.1 UG三维造型 (20)4.2编制数控加工程序 (23)4.3 实体加工 (26)4.4后处理程序 (26)总结 (27)参考文献 (27)致谢 (27)双面型腔件的造型、工艺及编程摘要本次毕业设计通过利用AutoCAD软件、UG软件、机械设计相关资料和所学的专业知识等对双面型腔件进行二维图绘制、三维造型、工艺分析与制定及数控加工编程,再利用XK5032对其进行加工以检验工艺制定的合理性。
结果达到了预计的效果,即使用XK5032可完成对双面型腔件的加工,且工艺制定也比较合理。
这次的目的在于熟练掌握学过的绘图软件、专业知识以及了解XK5032的性能。
关键词: AutoCAD软件、UG软件、工艺设计、造型、编程、加工、精度引言数字控制机床(Numerical Control Machine Tools)简称数控机床,这是一种将数字计算技术应用于机床的控制技术。
它把机械加工过程中的各种控制信息用代码化的数字表示,通过信息载体输入数控装置。
经运算处理由数控装置发出各种控制信号,控制机床的动作,按图纸要求的形状和尺寸,自动地将零件加工出来。
数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题,是一种柔性的、高效能的自动化机床,代表了现代机床控制技术的发展方向,是一种典型的机电一体化产品。
目前数控机床正在高速发展,它对制造业实现柔性自动化、集成化、智能化起着举足轻重的作用。
数控机床按着种类可分为:数控车床、数控铣床、数控钻床、数控磨床等,本次毕业设计工作的主要研究对象是数控铣床,因为铣床的应用十分广泛,在铣床上可以加工平面、沟槽、分齿零件、螺旋形表面及各种成形和非成形曲面。
为了更好地了解和熟练掌握数控铣床的性能,我选择的课题是双面型腔件的造型、工艺及编程。
之所以选择这双面型腔这个零件是因为其结构复杂,精度和表面粗糙度要求很高,对重新学习和掌握相关知识有很大的帮助。
而本次毕业设计的重点是对双面型腔件的工艺性分析及制定,主要内容包括读图和审图、基准的制定、加工路线的划分以及机床、刀具、夹具、量具、切削参数的选择,这些是保证能否加工出合格产品的重要指标。
所以选择这个课题的意义在于:一是熟练掌握AutoCAD软件、UG软件的操作方法,二是加强专业理论知识的学习,三是把所学的知识系统地联系起来,培养综合运用能力。
1 双面型腔件分析与加工工艺规程机械加工工艺规程是规定零件机械加工工艺过程和方法的工艺文件之一,一般包括以下内容:工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、切削用量和时间规定等。
1.1 计算零件的生产纲领、确定生产类型各种机械产品的结构、技术要求等差异很大,但它们的制造工艺存在着很多共同的特征。
这些共同的特征取决于工厂的生产类型,而工厂的生产类型又有工厂的生产纲领决定。
一、计算生产纲领生产纲领是指工厂在计划期内应当生产的产品产量和进度计划。
计划期通常定为一年,所以生产纲领也称为年产量。
零件的生产纲领还包括一定的备品和废品的数量,可按下式计算:N=Qn(1+a)(1+b)式中 N——零件的年产量(件/年);Q——产品的年产量(台/年);n——每台产品中,该零件的数量(件/台);a——备品的百分率;b——废品的百分率。
本双面型腔件产品年产量400台,每台生产1 件,备品率10%,机械加工废品率大约2%,由以上可计算出零件的生产纲领为:N=Qn(1+a)(1+b+=400×1×(1+10%)(1+2%)=448件/年二、确定生产类型生产类型是指工厂(或车间、工段、班组、工作地)生产专业化程度的分类。
一般分为单件生产、大量生产、成批生产三种类型。
表2.1是不同类型的产品生产类型与生产纲领的关系。
表2.1 生产纲领与生产类型的关系生产类型零件的年生产纲领/件重型零件(>100kg)中型零件(10~100kg)轻型零件(<10kg)单件生产<5 <10 <100小批生产5~100 10~200 100~500中批生产100~300 200~500 500~5000大批生产300~1000 500~5000 5000~50000大量生产>1000 >5000 >50000该零件的年产量为448件,其质量为2.64kg,根据表3.1,可以确定其生产类型为小批生产。
图1.1 双面型腔件的平面图1.2 双面型腔件的工艺分析在数控铣削加上中,对零件图的工艺分析的主要包括零件图样分析、结构工艺性分析、选择数控铣削的加工内容、零件毛坯的工艺性分析和加工方案分析。
目的在于,一是审查零件的结构形状及尺寸精度、相互位置精度、表面粗糙度、材料及热处理等的技术要求是否合理,是否便于加工;二是通过工艺分析,对零件的工艺要求有进一步的了解,以便制订出合理的工艺规程。
1.2.1 零件图分析双面型腔件的平面图如图2.1所示,在图中我们可以看到:(1) 该零件图表达完整、清晰,尺寸、公差、表面粗糙度及有关技术要求齐全、明确。
(2) 该零件4-ø8.5圆孔和30x50型腔表面粗糙度为Ra6.3um,ø30、ø20、凸台、上表面和底面表面粗糙度为Ra1.6um,其余为Ra3.2um。
参数合理,利于加工。
(3) 该零件的定位基准为底面,必须先满足该面的精度。
(4) 该零件选用的材料为45钢,价格低廉,切削性能好,能够保证零件件的各方面要求。
零件的技术要求有未注尺寸公差为IT13。
加工要素有平面、凸台、型腔和孔类加工。
主要加上内容包括上下平面、凸台、内外型腔及孔类加工。
1.2.2数控加工内容的选择一般对于数控机床要加工的零件,并非其全部加工内容都采用数控加工,对于双面型腔件零件来说,加工内容主要是平面、凸台、型腔和孔类等的加工,如果采用普通机床,像型腔、凸台等难加工且质量难以保证,如果采用普通基础加工效率很低,工人手工操作劳动强度大。
现在有数控机床加工的能力,故其加工内容将全部采用数控机床加工。
1.2.3 零件结构的工艺性零件的结构工艺性是指所设计的零件在满足使用要求的前提下制造的可行性和经济性。
良好的结构工艺性,可以使零件加工容易,节省工时和材料。
因此,零件各加工部位的结构工艺性应符合数控加工的特点。
双面型腔件各部位的结构工艺性基本上符合数控加工的特点例如:使用Ø12mm立铣刀能加工六个面、凸台、Ø20内圆;30x50型腔圆角半径为10、腔底圆角半径为5。
所以该零件的加工的各工艺性能良好,耗工不大。
1.2.4 重要部位加工精度分析该零件结构虽然看似复杂,但是却易于加工。
根据图纸上的标注,该零件的尺寸精度(尺寸精度:限制加工表面与其基准间的尺寸误差不超过一定的范围)在IT7~13之间;位置精度(位置精度:限制加工表面与其基准间的相互位置误差,如平行度、垂直度、同轴度、位置度等)是要保证ø20、ø30与基准B的同轴度,凸台底面与基准A的平行度。
1.3 零件材料与毛坯1.3.1 零件材料的选择材料选择首先应符合使用性能,既保证零件能安全、有效地正常工作,并满足使用寿命要求。
使用性能是指零件在使用状态下应具备的力学性能、化学性能、物理性能等。
在选材时应根据零件的工作条件,确定主要性能,兼顾其他性能要求;其次工艺性能要好;最后要考虑经济性。
总体来看,该零件的力学性能要求较高,所以选择在机械制造行业中应用最广泛的45钢作为双面型腔件的加工材料。
45钢属于中碳钢,是优质碳素钢的一种,它既能满足零件的使用性能和工艺性能,而且经济性也符合要求。
1.3.2 毛坯种类的确定毛坯种类的确定应考虑零件的形状、尺寸、性能、批量及经济性等。
毛坯的种类很多,通常有铸件、锻件、型材、焊接件四种。
金属锻压能改善金属内部组织,提高金属的力学性能。
而自由锻所用工具简单,通用性好,成本低,结合双面型腔件这一零件形状简单,属于小批量生产故采用自由锻件。
1.4 定位基准的选择在加工的第一道工序中,只能用毛坯上未加工过的表面作为定位基准,称为粗基准。
