日产5万立方米造纸废水处理工艺设计课程设计
某造纸厂污水处理设计方案毕业设计
某造纸厂污水处理设计方案毕业设计(总16页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录第1章绪论 ...................................................... 错误!未指定书签。
1.1 造纸废水的概况........................................... 错误!未指定书签。
1.2 造纸工业废水的来源及特点................................. 错误!未指定书签。
1.3 造纸废水的危害........................................... 错误!未指定书签。
1.4 造纸工业废水处理常见方法................................. 错误!未指定书签。
1.4.1 吸附法 ............................................ 错误!未指定书签。
1.4.2 絮凝法 ............................................ 错误!未指定书签。
1.4.3 高级化学氧化法 .................................... 错误!未指定书签。
1.4.4 厌氧-好氧组合处理法 ............................... 错误!未指定书签。
1.4.5 物化方法和生化方法结合技术 ........................ 错误!未指定书签。
1.5 造纸废水研究现状及发展................................... 错误!未指定书签。
第2章设计说明书............................................. 错误!未指定书签。

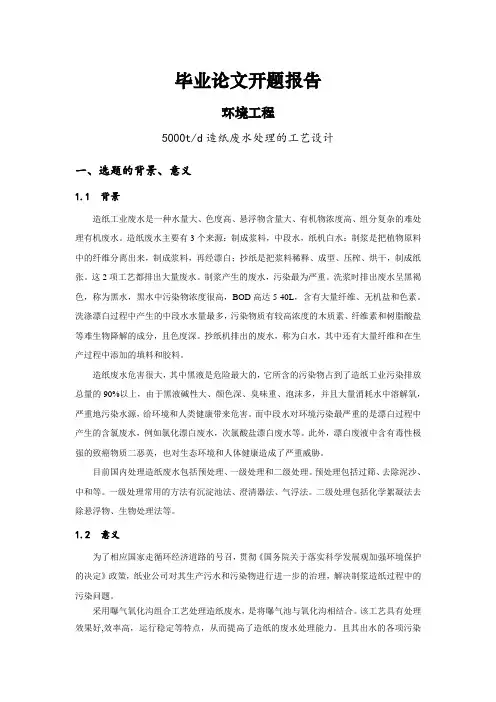

5000td造纸废水处理的工艺设计[开题报告]
![5000td造纸废水处理的工艺设计[开题报告]](https://img.taocdn.com/s3/m/82ac16f57fd5360cba1adb97.png)
毕业论文开题报告环境工程5000t/d造纸废水处理的工艺设计一、选题的背景、意义1.1 背景造纸工业废水是一种水量大、色度高、悬浮物含量大、有机物浓度高、组分复杂的难处理有机废水。
造纸废水主要有3个来源：制成浆料，中段水，纸机白水：制浆是把植物原料中的纤维分离出来，制成浆料，再经漂白；抄纸是把浆料稀释、成型、压榨、烘干，制成纸张。
这2项工艺都排出大量废水。
制浆产生的废水，污染最为严重。
洗浆时排出废水呈黑褐色，称为黑水，黑水中污染物浓度很高，BOD高达5-40L，含有大量纤维、无机盐和色素。
洗涤漂白过程中产生的中段水水量最多，污染物质有较高浓度的木质素、纤维素和树脂酸盐等难生物降解的成分，且色度深。
抄纸机排出的废水，称为白水，其中还有大量纤维和在生产过程中添加的填料和胶料。
造纸废水危害很大，其中黑液是危险最大的，它所含的污染物占到了造纸工业污染排放总量的90%以上，由于黑液碱性大、颜色深、臭味重、泡沫多，并且大量消耗水中溶解氧，严重地污染水源，给环境和人类健康带来危害。
而中段水对环境污染最严重的是漂白过程中产生的含氯废水，例如氯化漂白废水，次氯酸盐漂白废水等。
此外，漂白废液中含有毒性极强的致癌物质二恶英，也对生态环境和人体健康造成了严重威胁。
目前国内处理造纸废水包括预处理、一级处理和二级处理。
预处理包括过筛、去除泥沙、中和等。
一级处理常用的方法有沉淀池法、澄清器法、气浮法。
二级处理包括化学絮凝法去除悬浮物、生物处理法等。
1.2 意义为了相应国家走循环经济道路的号召，贯彻《国务院关于落实科学发展观加强环境保护的决定》政策，纸业公司对其生产污水和污染物进行进一步的治理，解决制浆造纸过程中的污染问题。
采用曝气氧化沟组合工艺处理造纸废水，是将曝气池与氧化沟相结合。
该工艺具有处理效果好,效率高，运行稳定等特点，从而提高了造纸的废水处理能力。
且其出水的各项污染指标也均可达到国家GB8978-1996《污水综合排放标准》的二级排放标准，是可实行的造纸废水处理技术。

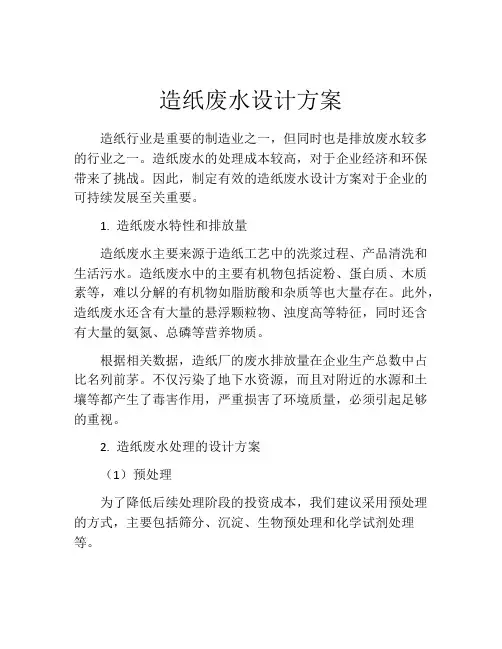

造纸废水设计方案
造纸废水设计方案造纸行业是重要的制造业之一，但同时也是排放废水较多的行业之一。
造纸废水的处理成本较高，对于企业经济和环保带来了挑战。
因此，制定有效的造纸废水设计方案对于企业的可持续发展至关重要。
1. 造纸废水特性和排放量造纸废水主要来源于造纸工艺中的洗浆过程、产品清洗和生活污水。
造纸废水中的主要有机物包括淀粉、蛋白质、木质素等，难以分解的有机物如脂肪酸和杂质等也大量存在。
此外，造纸废水还含有大量的悬浮颗粒物、浊度高等特征，同时还含有大量的氨氮、总磷等营养物质。
根据相关数据，造纸厂的废水排放量在企业生产总数中占比名列前茅。
不仅污染了地下水资源，而且对附近的水源和土壤等都产生了毒害作用，严重损害了环境质量，必须引起足够的重视。
2. 造纸废水处理的设计方案（1）预处理为了降低后续处理阶段的投资成本，我们建议采用预处理的方式，主要包括筛分、沉淀、生物预处理和化学试剂处理等。
筛分：主要通过筛网将废水中的大颗粒物进行筛分，达到初步过滤去除杂质的作用。
沉淀：通过添加化学试剂，使得池中的悬浮颗粒物和浊度高的物质沉淀下来，是造纸废水中含有的汁水、淀粉等良好的沉淀物。
此外，还可引进新的沉淀剂，促进后续处理的有效性。
生物预处理：利用生物学的处理原理来处理含有营养元素和有机物的废水。
可以采用人工湿地、曝气池，使有机物质和营养物质参与微生物代谢，降解处理成二氧化碳和水等无害物质。
要注意维护好生态平衡，还要定期排除污泥和滋生细菌。
化学试剂处理：主要针对废水中难以降解的物质，例如造纸厂生产中的药剂等化学品。
加入适量的化学试剂能破环化的结构或分子，使其变成可降解物。
例如，可以通过添加活性炭等吸附剂来去除难降解有机物。
（2）二次沉淀二次沉淀是针对前一阶段的水处理方法，沉淀过程中仍然存在难以分解的某种化学物质无法处理的，我们提出对废水进行二次沉淀。
二次沉淀建议采用氯化铁对废水进行处理，由于氯化铁可以有效地去除重金属离子、净化水质以及纯化资源。
毕业设计某造纸废水处置工程设计
清华大学环境系毕业设计某造纸废水处置工程设计A paper-making wastewater treatment engineering design班级给排水072学生姓名祖清华学号 730307245指导教师黄顺达职称讲师导师单位清华大学环境系论文提交日期 2020/11/26徐州工业职业技术学院毕业设计任务书课落款称某造纸废水处置工程设计课题性质毕业设计班级给排水072 学生姓名祖清华学号730307245指导教师黄顺达导师职称讲师一、设计题目某造纸废水处置工程设计二、设计依据：1.废水流量：设计流量为5500 m3/d。
2.进水水质：SS=3300 mg/L; BOD5=2040mg/L;COD Cr=5100mg/L;pH=8~10。
三、毕业论文（设计）要紧内容：1.确信系统工艺流程。
2.选取工艺设计参数。
3.构筑物结构与尺寸设计、设备设计选型。
4.绘制构筑物结构图、高程布置和平面布置图。
三、打算进度：8周确信系统工艺流程。
9周选取工艺设计参数。
10～11周构筑物设计计算与设备设计选型。
12周绘制构筑物结构图、高程布置和平面布置图。
13周编制设计说明书、答辩。
四、毕业论文终止应提交的材料：一、毕业设计任务书二、毕业设计报告书3、毕业设计报告书电子稿指导教师教研室主任2020 年 11月 26 日2009年 11 月 26日论文真实性许诺及指导教师声明学生论文真实性许诺本人郑重声明：所提交的作品是本人在指导教师的指导下，独立进行研究工作所取得的功效，内容真实靠得住，不存在剽窃、造假等学术不端行为。
除文中已经注明引用的内容外，本论文不含其他个人或集体已经发表或撰写过的研究功效。
对本文的研究做出重要奉献的个人和集体，均已在文中以明确方式标明。
如被发觉论文中存在剽窃、造假等学术不端行为，本人愿承担本声明的法律责任和一切后果。
毕业生签名：日期：指导教师关于学生论文真实性审核的声明本人郑重声明：已经对学生论文所涉及的内容进行严格审核，确信其内容均由学生在本人指导下取得，对他人论文及功效的引用已经明确注明，不存在剽窃等学术不端行为。
造纸中段废水 处理工艺设计
4.平面布置
造纸厂中段水污水处理站的平面布置要综合考虑造纸 厂的原有建筑物和厂区所在位置进行布置, 且各处理 构筑物在平面布置上应适当紧凑且要做到流线清楚、 布局紧凑, 且要留有适当的扩建的余地以防日后有扩 建的可能。施工时所有管件设施等应该是一般市面上 方便购买的为主, 以便日后维修及更换。
平面图
厌氧消化池
设计参数: BOD5负荷 2 kg/m3d (1.4-5.8) 直径D=8m (6-35) 集气罩直径d1=1.0m 池底直径d2=1.0m 集气罩高度h1=0.5m 上锥体高度h2＝1.5m 下锥体高度h4=1.0m
厌氧消化池
计算: 消化池每天投入BOD5的量 600×0.56＝336kg/d 消化池容积 V=336/2=168m3 消化池中停留时间 T=168/600=0.28d= 6.72h
＝6.6m, 符合要求
圆形合建式完全混合曝气沉淀池
计算 沉淀区容积 取沉淀区分离高度h3＝1.8m, 则沉淀区有效容积为 V2＝F3h3＝19.8×1.8＝35.64m3 曝气区容积 曝气区有效容积V1＝ ＝84m3
圆形合建式完全混合曝气沉淀池
计算 (6)曝气池基本尺寸 D＝6.6m, D1＝3.6m, D2＝4.3m, D3＝5.6m 池底直径D3采用试算法, 池底部斜边和曝气筒下部斜边倾角取45°, 坡度 取2% 曝气池实际有效容积 V＝л(D/2)2h3+ (π/3)h1 [(D/2)2+(D/2)(D3/2)+(D3/2)2]= л (6.6/2)2 1.8+ ×2.2 [(6.6/2)2+(6.6/2)( D3/2)+( D3/2)2]/3=61.6+64.6=126m3 由于结构容积系数为5%, 实际有效容积V=126×0.95=119.7 m3沉淀区实际 有效容积 V2＝(π/4)(D2－D22)h3=3.14×(6.62－4.32) ×1.8/4=35.4m3 曝气区(包括曝气筒、导流室和回流区)的实际有效容积 V1＝119.7－35.4＝84.3m3 采用一个圆形表面曝气式曝气沉淀池, 直径为6.6m, 池深5.2m, 水深为 h1+h3=4m
造纸废水处理系统的初步设计毕业设计
造纸废水处理系统的初步设计[摘要]本设计的内容为某造纸厂废水处理工艺设计。
设计处理能力为5000m3/d，设计进水水质为：BOD5≤ 1200mg/L，COD≤1800mg/L，SS≤2000mg/L。
通过对多种造纸污水处理工艺比较及针对造纸废水的基本特点，最终选用的处理工艺:筛网过滤—物化处理—生化法处理。
污水处理厂的出水水质要求达到《造纸工业水污染物排放标准》（GB3544-2001）中一般机制纸、纸板造纸工艺的标准。
本设计所采用的工艺主体为生物接触氧化池，该工艺不仅能够有效地去除水中的BOD5，还具有良好的脱氮除磷功能。
[关键词]造纸工业废水；水解酸化；污泥浓缩；生物接触氧化池The Primary Design of Paper Making WastewaterTreatment SystemHuangYingGrade11,Class1,Major Environmental engineering ,School of Chemical and Environmental Sciences,Shaanxi University of Technology,Hanzhong 723000,Shaanxi）Tutor: Liu ZhifengAbstract：This is paper marking waste water treatment process design. The design capacity of 5000m3/d, the effluent quality is: BOD5 ≤1200mg/L, COD ≤ 2800mg/L, SS ≤2000mg/L.Through looking up comparing with a variety of paper marking waste water treatment technology, according to the basic characteristics of the paper marking waste water, the specific programs I have chosen is like this: sieve net filter, physico-chemical treatment, biochemical treatment.Sewage treatment plant effluent quality meet the standards for "paper industrial water pollutant discharge standard" (GB3544-2001) general machine-made paper and paperboard paper making process requirements.The main technology used in this design is biological contact oxidation tank, which can not only remove the BOD5 effectively, but also have good function of nitrogen and phosphorus removal.Key words:paper mill waste water; acid hydrolysis; sludge thickening; Biological contact oxidation毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
制浆造纸废水处理设计工艺_课程设计
成都工业学院环境监测及治理专业环保设备课程设计制浆造纸废水处理设计工艺设计任务书本方案确定设计污水处理站总处理规模10000m3/d，即416.6m3/h。
废水经处理后全部回用于生产，实现废水零排放。
经处理后污水达到厂方回用水标准。
根据业主提供的水质资料，废水水质情况及排放标准见表2-1及2-2：表2-1原水污染物的浓度(单位：mg/L,pH 除外)指标pH COD Cr BOD5SS 进水水质7-8 1200 300 2000污水经处理后达到业主要求的排放标准：表2-2污染物排放标准(单位：mg/L, PH 除外)指标pH COD Cr BOD5SS 出水水质6-9 300 50 70绪论造纸业是传统的用水大户，也是造成水污染的重要污染源之一。
目前，我国造纸工业废水排放量及COD 排放量均居各类工业排放量的首位，造纸工业对水环境的污染最为严重，它不但是我国造纸工业污染防治的首要问题，也是我国工业废水进行达标处理的首要问题。
近年经过多方不懈努力，造纸工业水污染防治已取得了一定的成绩，虽然纸及纸板产量逐年增加，但排放废水中的COD却逐年降低。
由此看出，造纸工业初步实现了“增产减污”的目标，但是造纸行业约占排放总量50%的废水尚未进行达标处理，废水污染防治任务还很繁重。
来自浆厂的废水中所含化学成分较复杂，除具有一般污水性质外，尚含有油和较高的色度等其他污染物质，且污水具有较高的温度，为此采用物化——生化相结合的污水处理工艺，能确保处理后水质达到排放要求。
由于原污水水温较高，故采用冷却塔对原污水进行冷却处理，以便保证后续生化处理的正常进行。
由于纸浆废水有机污染物浓度较高，本方案采用A/O生化处理和生物接触氧化相结合的处理系统。
而对污水中色度的处理采用加药混凝反应进行处理。
以木材为原料的制浆厂在备料过程中所产生的废水主要包括洗涤水以及湿法剥皮机排出水，其中主要含有树皮、泥沙、木屑以及木材中的水溶性物质，包括果胶、多糖、胶质及单宁等[1]。
某造纸厂生产废水处理设计方案
一、工程概况某造纸厂采用废纸板生产瓦楞纸，生产过程中产生大量造纸废水约3000/d,水质：COD1500 mg/l,BOD600mg/l,SS1200mg/l,PH6—9,要求处理达到造纸废水行业排放一级标准。
按要求完成下列任务要求：1.设计污水处理的工艺流程并进行可行性论证（绘制工艺流程图）2.通过计算选择需要的各种环保设备3.做出工程概算及施工进程二、设计排放标准（１）进水水质（２）出水水质三、工艺流程采用ＵＡＳＢ＋ＳＢＲ工艺由于造纸废水的进水ＣＯＤ、ＢＯＤ较高，所以考虑采用高效厌氧处理器---UASB反应器，进行初步的处理，使其大分子的有机物在厌氧的条件下，分解成小分子的有机物。
然后再进行好氧处理，采用SBR 反应池进行处理。
相比之下，此方法不但节省投资，而且占，处理地面积小，效果也较好。
各车间污水四、可行性论证：（1）格栅：机械格栅的栅条间距采用15mm,可以去除废水中大颗粒的悬浮物，减小后续处理的负担，确保下一工序的运行正常。
（2）旋转筛网：由于废水中含有大量的纤维，可以回收加以利用，实现经济价值，它可以截留包括有机物在内的悬浮物。
因此使用筛网可以减少后续处理设施的工作负荷及维护工作量。
另外，还可以使后续处理中的污泥更为均质、更容易处理。
（3）SBR反应池:SBR反应池是目前国际上较为先进的生物处理工艺。
这种工艺可以在同一池中完成进水、反应、沉淀、排放、闲置等一个完整周期。
该池集沉淀、曝气、二沉池等功能集一体，故SBR反应池不需专设二沉池和活性污泥回流系统，SBR反应池因此，可减少占地、降低造价，运行管理简单，系统启动运行及污泥培养驯化均较容易。
SBR反应池去除有机物的机理在充氧时和活性污泥法相同。
污水进入池中，在微生物的作用下得到净化，经静止沉降泥水分离后，将处理后废水排出池外，根据SBR反应池的运行功能可把整个运行过程分为充水期、曝气期、沉淀期、排水期。
其流程简单，运行管理方便，耐冲击负荷能力强，处理效果好，且可以在不改变池容的情况下，较大规模地提高处理水量。
造纸污水处理课程设计
造纸污水处理课程设计一、课程目标知识目标：1. 学生能理解污水处理的必要性和基本概念，特别是针对造纸行业的特点。
2. 学生能够掌握造纸污水的成分、危害及常见的处理方法。
3. 学生能够描述污水处理过程中涉及的化学反应和原理。
技能目标：1. 学生能够运用所学的知识，分析造纸污水的样本，识别其中的污染物。
2. 学生通过小组合作，设计简单的造纸污水处理方案，并能够展示其原理和操作流程。
3. 学生能够运用数学和科学技能进行数据收集、处理和分析，评估污水处理效果。
情感态度价值观目标：1. 培养学生对环境保护的责任感，认识到污水处理对于可持续发展的重要性。
2. 学生能够通过课程学习，培养科学探究精神，形成对科学技术的积极态度。
3. 增强学生的团队合作意识，理解团队协作在解决问题中的价值。
本课程针对高中年级学生，他们在已有化学和生物知识的基础上，通过本课程的学习，能够结合实际情况，深化对科学知识的理解，培养解决实际问题的能力。
课程性质以实验和实践为主，强调理论知识与实际应用相结合，教学要求注重培养学生的动手能力和创新思维。
通过具体学习成果的分解，使学生在知识掌握、技能应用和情感态度价值观塑造上均能取得明显进步，为后续的环境科学学习打下坚实基础。
二、教学内容本章节教学内容围绕造纸污水处理，结合课程目标，选择以下内容：1. 造纸工业概述：介绍造纸行业的背景、生产过程及污水的产生。
- 教材章节：第一章 造纸工业简介2. 污水成分与危害：分析造纸污水中常见的有害成分及其对环境的影响。
- 教材章节：第二章 污水成分与危害3. 污水处理方法：讲解物理、化学和生物方法在造纸污水处理中的应用。
- 教材章节：第三章 污水处理方法4. 污水处理工艺流程：剖析造纸污水处理的主要工艺流程及其操作原理。
- 教材章节：第四章 污水处理工艺流程5. 案例分析：分析实际造纸污水处理案例，探讨处理效果及优化措施。
- 教材章节：第五章 案例分析与讨论6. 实践操作：组织学生进行造纸污水处理实验，提高学生的实际操作能力。
造纸废水处理(SBR)毕业设计--某造纸厂废水处理工艺设计
摘要本设计的内容为某造纸厂废水处理工艺设计。
造纸厂废水的特点是：所产生的废水悬浮物浓度较高，且有机物浓度也较高。
设计中的主要构筑物有格栅、沉砂池、SBR池、絮凝反应器、以及污泥浓缩池。
SBR工艺是本次设计的核心。
SBR工艺是活性污泥法的变形，由于其具有自动化程度高，抗冲击能力强、池形简单、具有脱氮降磷效果、不产生污泥膨胀等特点，因此SBR处理工艺在小型污水处理设施中应用较广泛。
经过该工艺处理后的出水水质达到造纸废水排放标准GB3544－2001一级排放标准。
本设计需要选择几种造纸厂废水处理的工艺，并对其进行比较，确定造纸厂废水处理工艺并确定废水处理工艺流程图；并对各种构筑物进行了详细的设计计算，同时也对废水处理工艺进行了工程预算。
设计采用Auto CAD软件绘制工艺流程中各构筑物的详图、平面布置图、高程图。
关键词:造纸工业废水；SBR；污泥浓缩AbstractThe content of paper mill wastewater treatment process was designed. Paper mill waste water has the following characteristics: wastewater generated by the high concentration of suspended solid, and higher concentrations of organic matter.SBR process is the core of this design. SBR is activated sludge process of deformation, owing to its high degree of automation, impact resistance and strong, simple-shaped pool, with nitrogen and phosphorus down effect, no expansion of sludge, and other characteristics, SBR process in the small sewage treatment Facilities in the wider application. After the treatment of effluent quality of the paper industry to achieve national water pollutant discharge standards GB3544－2001 level emission standards.The need to select the design of several of the paper mill waste water treatment process, and its comparison to determine paper mill waste water treatment process and to identify waste-water treatment process maps of various structures and carried out a detailed design, but also on Wastewater treatment technology of the project budget. Auto CAD software design uses mapping process layout plans, elevation maps, all dealing with structures’ drawing.Key words: paper mill wastewater; SBR; sludge thickening目录第一章绪论------------------------------------------------------11.1前言----------------------------------------------------------1 1.2造纸厂废水的特点、水量及水质-----------------------------------11.2.1造纸厂废水的特点------------------------------------------11.2.2 造纸厂废水水量--------------------------------------------11.2.3 造纸厂废水水质--------------------------------------------2 1.3 排放标准------------------------------------------------------21.3.1 废水水质排放标准------------------------------------------21.3.2收纳水体--------------------------------------------------2 1.4 设计任务及依据------------------------------------------------21.4.1 设计任务--------------------------------------------------21.4.2 计依据----------------------------------------------------2 1.5 废水处理工程运行过程中应遵循的原则----------------------------3第二章 SBR生化处理工艺的简介--------------------------42.1 SBR工艺概况---------------------------------------------------42.1.1 SBR简介---------------------------------------------------42.1.2 SBR工艺原理-----------------------------------------------42.1.3SBR工艺流程-----------------------------------------------52.1.4 SBR的适用范围---------------------------------------------5 2.2 与其他工艺比较分析--------------------------------------------6 2.3 SBR工艺的优缺点-----------------------------------------------62.3.1 SBR工艺的特点---------------------------------------------62.3.2 SBR工艺的优点---------------------------------------------72.3.3 SBR工艺的缺点---------------------------------------------7 2.4 造纸厂废水处理工艺--------------------------------------------72.4.1 造纸厂废水处理工艺流程------------------------------------72.4.2 废水处理工艺流程图----------------------------------------82.4.3 造纸厂废水工艺流程描述------------------------------------8 第三章废水处理构筑物的设计---------------------------93.1 原始设计参数--------------------------------------------------9 3.2 格栅----------------------------------------------------------93.2.1 设计说明--------------------------------------------------93.2.2 设计参数-------------------------------------------------103.2.3 设计计算-------------------------------------------------103.3 污水提升泵房-------------------------------------------------12 3.4 泵后细格栅---------------------------------------------------12 3.5曝气沉砂池---------------------------------------------------133.5.1 设计说明-------------------------------------------------133.5.2设计参数-------------------------------------------------143.5.3 设计计算-------------------------------------------------14 3.6鼓风机房-----------------------------------------------------15 3.7 SBR反应池----------------------------------------------------163.7.1 设计说明-------------------------------------------------163.7.2 SBR反应池容积计算---------------------------------------183.7.3 SBR反应池运行时间与水位控制-----------------------------203.7.4 排水管管径-----------------------------------------------203.7.5 排泥量及排泥系统-----------------------------------------203.7.6需氧量及曝气系统设计计算---------------------------------213.7.7空气管计算-----------------------------------------------233.7.8滗水器---------------------------------------------------24 3.8 絮凝反应池---------------------------------------------------243.8.1设计说明-------------------------------------------------243.8.2设计参数-------------------------------------------------253.8.3 设计计算-------------------------------------------------25 3.9 滤池---------------------------------------------------------273.9.1 设计说明-------------------------------------------------273.9.2 设计参数-------------------------------------------------283.9.3 设计计算-------------------------------------------------28 3.10接触消毒池--------------------------------------------------293.10.1 设计说明------------------------------------------------293.10.2 设计参数------------------------------------------------303.10.3 设计计算------------------------------------------------30 3.11污泥处理系统------------------------------------------------303.11.1 污泥水分去除的意义和方法--------------------------------303.11.2 各部分尺寸计算------------------------------------------313.11.3 堆肥----------------------------------------------------34 第四章投资估算--------------------------------------354.1 土建部分投资估算---------------------------------------------35 4.2 设备部分投资估算---------------------------------------------35 4.3 其他费用-----------------------------------------------------36 4.4 项目总投资---------------------------------------------------36 第五章环境保护--------------------------------------385.1 施工过程中对环境影响及对策-----------------------------------385.1.1对交通的影响及缓解措施-----------------------------------385.1.2 扬尘的影响-----------------------------------------------385.1.3 噪声的影响-----------------------------------------------385.1.4 生活垃圾的影响-------------------------------------------395.1.5 弃土的影响及对策-----------------------------------------395.1.6 对地下水的影响-------------------------------------------39 5.2项目建成后的环境影响及对策-----------------------------------395.2.1 臭味对环境的影响及缓解措施-------------------------------39 结语-------------------------------------------------40 致谢-------------------------------------------------41 参考文献---------------------------------------------42第一章绪论１.１造纸废水的概况水是生命的源泉，它与人类的生产和生活息息相关。
水控课程设计-- 某造纸生产企业中段废水处理工艺设计
水控课程设计-- 某造纸生产企业中段废水处理工艺设计南京工程学院课程设计说明书（论文）题目某造纸生产企业中段废水处理工艺设计课程名称：水污染控制工程院（系、部）：环境工程系专业：环境工程班级：环境101学号：216100127姓名：宋鹏伟起止日期：2013-5-27～2013-6-7指导教师：李红艺目录一．引言..........................................................................................................................- 2 -二．设计概述......................................................................................................................- 3 -2.1 设计目的 .........................................................................................................- 3 -2.2设计任务 ..........................................................................................................- 3 -2.3设计内容与要求 ..............................................................................................- 3 -三．工艺流程的选择..........................................................................................................- 4 -3.1废水来源特征 ..................................................................................................- 4 -3.2常见基本处理方式 ..........................................................................................- 4 -3.21气浮或沉淀法 ...................................................................................- 4 -3.22物化与生化处理相结合 ...................................................................- 4 -3.3出水要求 ..........................................................................................................- 5 -3.4最终工艺确定及流程简图 ..............................................................................- 5 -四．工艺方案选择概述......................................................................................................- 6 -4.1格栅...................................................................................................................- 6 -4.2筛网...................................................................................................................- 6 -4.3调节池...............................................................................................................- 6 -4.4气浮池...............................................................................................................- 7 -4.5 中间沉淀池 .....................................................................................................- 7 -4.6 水解酸化池 .....................................................................................................- 8 -4.7 SBR池..............................................................................................................- 8 -4.8 出水水质预期 .................................................................................................- 9 -4.9 污泥处理装置 ...............................................................................................- 10 -五．水解酸化池工艺具体设计计算................................................................................ - 11 -5.1设计说明 ........................................................................................................ - 11 -5.2设计参数 ........................................................................................................ - 11 -5.3有效容积计算 ................................................................................................ - 11 -5.4有效水深计算 ................................................................................................ - 11 -5.5水解酸化池面积计算 ....................................................................................- 12 -5.6贮泥斗尺寸计算 ............................................................................................- 12 -5.7填料高度 ........................................................................................................- 12 -5.8 水解酸化池总高H .......................................................................................- 12 -5.9 排泥设施 .......................................................................................................- 12 -5.10配水方式 ......................................................................................................- 13 -5.11出水设计.......................................................................................................- 14 -六．设计总结....................................................................................................................- 16 -参考文献............................................................................................................................- 17 -一．引言随着工业的发展，20世纪后期，我国许多城市出现了供水不足和水质污染的双重问题。
日产5万立方米造纸废水处理工艺设计课程设计
成绩课程设计3题目 5 万 m/d 造纸废水办理工艺设计课程名称：环境与生物工程学院院（系、部）：环境工程系专业：环境工程班级：0902学号：09310226姓名：赵梦起止日期：2012-8-21 ～2012-9-10指导教师：廉今兰目录第 1 部分任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 41.1 题目名称1.2 设计资料1.3 设计内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯444第 2 部分水理流程明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 52.1 对于造纸废水办理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5造纸废水办理的研究方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 工艺确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82.4 办理工艺流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8污泥办理方案确实定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 第 3 部分理主要修建物⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 格栅⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 集水井⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 沉砂池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11升流式厌氧污泥反响床 (UASB)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 曝气池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 二沉池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 污泥浓缩池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 带式压滤机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 第 4 部分工算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13格栅集水池沉砂池4.4 UASB 曝气池二沉池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯131515172022污泥量计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 污泥浓缩池设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 第 5 部分一表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26 束⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 参照文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28第 1 部分设计任务书3题目名称： 5 万 m/d 造纸废水办理工艺设计设计资料1、废水进水水量：3Q=5 万 m/d ；2、废水进水水质：水质指标单位数目COD mg/L ≤2000BOD mg/L ≤6005SS mg/L ≤900PH 9 3、办理后出水水质要求：污水办理后出水排入Ⅳ类水体，即：水质指标单位数目COD mg/L 150BOD mg/L 605SS mg/L 200PH 6-9 [1][2][3]4、气象水文资料：东北地域；冰冻深度；主导风向为东南风。
日产5万立方米造纸废水处理工艺设计课程设计
课程设计题目5万m3/d造纸废水处理工艺设计课程名称：环境与生物工程学院院（系、部）：环境工程系专业：环境工程班级：0902学号：09310226姓名：赵梦起止日期：2012-8-21 ～2012-9-10指导教师：廉今兰目录第1部分设计任务书 (4)1.1题目名称 (4)1.2设计资料 (4)1.3设计内容 (4)第2部分污水处理流程说明 (5)2.1关于造纸废水处理 (5)2.2造纸废水处理的研究方案 (5)2.3工艺确定 (8)2.4处理工艺流程图 (8)2.5污泥处理方案的确定 (9)第3部分处理主要构筑物设计 (11)3.1格栅 (11)3.2集水井 (11)3.3沉砂池 (11)3.4升流式厌氧污泥反应床 (UASB) (11)3.5曝气池 (11)3.6二沉池 (11)3.7污泥浓缩池 (12)3.8带式压滤机 (12)第4部分工艺计算 (13)4.1格栅 (13)4.2集水池 (15)4.3沉砂池 (15)4.4 UASB (17)4.5曝气池 (20)4.6二沉池 (22)4.7污泥量计算 (24)4.8污泥浓缩池设 (24)第5部分设备一览表 (26)结束语 (27)参考文献 (28)第1部分设计任务书1.1题目名称：5万m3/d造纸废水处理工艺设计1.2设计资料1、废水进水水量： Q=5万m3/d；234、气象水文资料：东北地区；冰冻深度1.7m；主导风向为东南风。
1.3设计内容1、设计方案及设计计算；2、撰写设计计算说明书；3、画图（2张A1号----CAD图）；包括：1张工艺流程图，1张主体构筑物剖面图。
第2部分污水处理工艺流程说明2．1关于造纸废水处理造纸企业是废水排放大户，也是环境污染的主要行业，我国2002年制浆造纸工业污染排放量约占全国污染排放总量的10%以上，排放污水中的化学耗氧量(COD)约占全国排放总量的35.3%，居于第一位。
因此造纸废水的治理早已成为我国工业污染防治的焦点、热点和难点。
年产5万吨造纸废水处理方案
废水处理工程方案1项目概述1.1项目名称某造纸废水处理工程1.2设计规模设计处理废水量：Q=6000m3/d (q=250m3/h)1.3方案编制单位*****有限公司现有职工60余人，是集环境工程设计、设备制造、安装、工程总承包一体化的环境工程综合厂家，各专业配套齐全。
年产值3200万元。
是河北省高新技术企业，ISO9001：2000质量管理体系认证单位。
1.4方案设计编制原则对所排出的废水中污染物进行分析比较，结合要求达到的处理后排放水的水质要求，提出技术先进、工艺可靠及经济合理的工艺方案，并充分利用原有设施设备,使处理后的出水大部分可以回用。
设计方案力求节能、低耗，且操作简便，占地面积少，施工方便，投资省。
以环保法规为依据，确保废水处理后达标排放。
废水处理系统布置尽量利用厂区位置高差，使废水重力自流。
1.5方案设计编制范围本方案设计编制包括以下内容：废水处理工艺污泥的处置及利用工程投资估算运行费用分析1.6方案选择的指导思想对于6000m3/d排放量的造纸厂来说，其水质水量变化大，应加强调节均和措施，并考虑所采用的处理方法的耐冲击负荷性。
处理工艺应考虑其所在地区气温的影响。
该造纸厂废水分为利用浆板纸机白水、利用废纸的脱墨废水，各为3000m3/d，前者只需设一台CNQF6000气浮机就可以达到回用标准如图一所示，1.7以下为脱墨废水部分的设计方案。
图一1.7主要技术指标设计处理流量为：3000m3/d (125m3/h)进水水质指标：COD Cr=1600mg/l ，BOD5=500mg/l，SS＝1400 mg/l PH=6～9处理后出水水质：出水根据生产需要，大部分可回用，排放的出水全面达到造纸工业水污染物排放标准，见表1-1：表1-1 辽宁省污水综合排放标准废水经处理后，可减少向水环境排放COD cr为1674t/年、BOD5为529t/年、SS为1490t/年，本工程的实施将对保护受纳水体起着重要和积极的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计题目5万m3/d造纸废水处理工艺设计课程名称：环境与生物工程学院院（系、部）：环境工程系专业：环境工程班级：0902学号：09310226姓名：赵梦起止日期：2012-8-21 ～2012-9-10指导教师：廉今兰目录第1部分设计任务书 (4)1.1题目名称 (4)1.2设计资料 (4)1.3设计内容 (4)第2部分污水处理流程说明 (5)2.1关于造纸废水处理 (5)2.2造纸废水处理的研究方案 (5)2.3工艺确定 (8)2.4处理工艺流程图 (8)2.5污泥处理方案的确定 (9)第3部分处理主要构筑物设计 (11)3.1格栅 (11)3.2集水井 (11)3.3沉砂池 (11)3.4升流式厌氧污泥反应床 (UASB) (11)3.5曝气池 (11)3.6二沉池 (11)3.7污泥浓缩池 (12)3.8带式压滤机 (12)第4部分工艺计算 (13)4.1格栅 (13)4.2集水池 (15)4.3沉砂池 (15)4.4 UASB (17)4.5曝气池 (20)4.6二沉池 (22)4.7污泥量计算 (24)4.8污泥浓缩池设 (24)第5部分设备一览表 (26)结束语 (27)参考文献 (28)第1部分设计任务书1.1题目名称：5万m3/d造纸废水处理工艺设计1.2设计资料1、废水进水水量： Q=5万m3/d；234、气象水文资料：东北地区；冰冻深度1.7m；主导风向为东南风。
1.3设计内容1、设计方案及设计计算；2、撰写设计计算说明书；3、画图（2张A1号----CAD图）；包括：1张工艺流程图，1张主体构筑物剖面图。
第2部分污水处理工艺流程说明2．1关于造纸废水处理造纸企业是废水排放大户，也是环境污染的主要行业，我国2002年制浆造纸工业污染排放量约占全国污染排放总量的10%以上，排放污水中的化学耗氧量(COD)约占全国排放总量的35.3%，居于第一位。
因此造纸废水的治理早已成为我国工业污染防治的焦点、热点和难点。
如何按照科学发展观协调解决好造纸工业的原料与环境问题，使我国造纸工业走持续发展之路，是经济与社会发展的必然要求。
造纸工业是能耗、物耗高，对环境污染严重的行业之一，其污染特性是废水排放量大，其中COD、悬浮物（SS）含量高，造纸废水的处理方法很多，归纳起来主要有物理处理法、化学处理法、生物处理法以及这3种方法的组合。
鉴于目前造纸废水危害较大且治理难度比较大，2．2造纸废水处理的研究方案在实际和理论研究中一些比较常见的对于造纸废水的处理工艺有以下几种：a.气浮-接触氧化工艺，流程如下：b.混凝沉淀-A/O工艺，流程如下：c.水解酸化—好氧生物工艺，流程如下：d.CASS工艺，流程如下：高浓度水→调节池→水解酸化池→CASS池→出e.混凝气浮-A/O工艺，流程如下：2.3工艺确定因为本次处理的是造纸废水，属于高浓度有机废水，COD,BOD值较高，但是又由于不涉及到N,P的处理，所以只需使处理过程中的COD,BOD,SS达到排放标准即可。
不需要太复杂的工艺，所以选择UASB和活性污泥法处理。
UASB工艺可以去除80%[4]左右的COD和BOD.并且UASB无需设初沉池。
活性污泥法的去除效率是90%[5]左右。
这样处理后的水质就可以达到排放标准了。
2.4处理工艺流程图2.5污泥处理方案的确定产生污泥的地方主要是初沉池和二沉池，污泥处理工艺路线有：路线一：污泥—浓缩—脱水—最终处置路线二：污泥—浓缩—自然干化—堆肥—最终处置路线三：污泥—浓缩—机械脱水—干燥焚烧—最终处置路线四：污泥—浓缩—消化—最终处置污泥处理的方案比较见表2-3[6]污泥处理工艺路线确定本设计为50000m3/d的流量，流量不算太大，产生污泥不多，修建污泥消化池费用较高，不经济；污泥干燥焚烧需要脱去更多的水，费用也会很高；堆肥需要的场地较大，且费时，不合理。
最后确定的污泥工艺路线为路线一。
污泥浓缩方法的确定污泥浓缩的方法[5]力浓缩、气浮浓缩、离心浓缩。
重力浓缩需要的费用较低；气浮浓缩需要通入空气，消耗能量，运行费用较高；离心浓缩是利用机械脱水，费用也较高。
最后选用的浓缩的方法为重力浓缩。
2）污泥脱水的方法的确定污泥脱水的方法有：自然干化和机械脱水。
自然干化的脱水方法易受外界条件的影响，速度较慢，占用面积大，甚至还有臭味。
所以最后选用的脱水的方法为机械脱水。
3）污泥最终处置的方法的确定污泥最终处置的方法[1]埋、直接卫生填埋、堆肥、工业利用。
第3部分处理主要构筑物设计3.1格栅格栅作为废水处的第一道工序，是用一组平行的刚性栅条制成的框架,可以用它拦截水中的大块漂浮物。
格栅通常倾斜架设在其它处理构筑物之前或泵站集水池进口处的渠道中，以防漂浮物阻塞构筑物的孔道、闸门和管道或损坏水泵等机械设备。
因此，格栅起着净化水质和保护设备的双重作用。
所以在进入初沉池之前设置格栅间。
纸浆污水中含有一定量的漂浮物及大颗粒悬浮物，一旦进入水泵或管道，必将发生堵塞现象，为防止堵塞，保护水泵及污水处理系统的稳定运行，特设置格栅一道，去除这些物质。
3.2集水井集水井是设置在格栅之后的集水系统，是为了方便污水的提升以及缓冲污水的流量变化3.3沉砂池沉砂池主要用于去除污水中粒径大于0.2mm，密度连2.65t/m3的砂粒，以保护管道、阀门等设施免受磨损和阻塞。
一般情况下，在污水中会含有相当数量的砂粒等杂质。
设置沉砂池可以避免后续处理构筑物和机械设备的磨损，，减少管渠和处理构筑物产生沉积，避免重力排泥困难，防止对生物处理系统和污泥处理系统运行的干扰。
常用的沉砂池有平流式、竖流式沉砂池、曝气沉砂池和旋流式沉砂池。
本设计采用曝气沉砂池。
3.4升流式厌氧污泥反应床（UASB）升流式厌氧生物反应器（UASB），其基本原理是：反应器主体分为上下两个区域，即反应区和气、液、固三相分离区，在下部的反应区内是沉淀性能良好的厌氧污泥床；高浓度有机废水通过布水系统进入反应器底部，向上流过厌氧污泥床，与厌氧污泥充分接触反应，有机物被转化为甲烷和二氧化碳，气、液、固由顶部三相分离器分离。
出水COD的去除率可达到90%以上，容积负荷5—10kgCOD/（m3.d），分离后的沼气可作为能源利用3.5曝气池在曝气沉淀池内，污水和活性污泥混合，充分接触，污水中的可生物降解的物质被微生物代谢和利用，最后变为无机物，达到去除污染物的目的，最后泥水在外部的沉淀池内进行泥水分离，上清夜由出水堰排出，下面的泥部分排出池体，剩下的通过回流缝回流，进入曝气池，再次利用。
3.6二沉池二沉池内实现泥水分离，污泥通过重力沉淀作用向下沉淀。
上清液完全达标排放。
一般在设计沉淀池时，选用平流式和辅流式沉淀池。
为了使沉淀池内水流更稳、进出水配水更均匀、存排泥更方便，本设计采用流辐流式二次沉淀池。
采用采用中心处进水，池中心出排泥，周边出水。
3.7污泥浓缩池污泥浓缩池的主要作用为：污泥浓缩可使污泥初步减容，使其体积减少为原来的几分之一，从而为后续处理和处置带来方便3．8带式压滤机污泥脱水、干化的作用是去除污泥中的大量水分，从而缩小其体积，减轻其重量。
经过脱水、干化处理，污泥含水率能从96%左右降到60%～80%左右，其体积降为原体积的1/10～1/5，有利于运输和后继处理。
因此，国内外均比较重视污泥的脱水、干化技术。
多数国家普遍采用的脱水机械为板框式压滤机、带式压滤机和离心机。
污泥脱水中板框压滤机由于过滤能力较低，劳动强度大，操作管理复杂等因素，不是理想选择。
带式压滤机具有能连续或间歇生产、操作管理简单、附属设备较少等优点，在国内外应用广泛。
本设计采用带式压滤机，污泥含水率能降至80%左右，体积已大大缩小，脱水后污泥可以直接外用。
第4部分 工艺计算4.1格栅格栅是一种最简单的过滤设备，也是最常用的拦污设备。
一般置于进水渠道上或泵站集水池的进口处，主要去除污水中较大的悬浮物或漂浮物。
(1)格栅间隙数 n [7]bhvQ n αsin max =Q max —最大设计流量，m 3/s ； α—格栅倾角，度（°）；b —栅条间隙，m ; h —栅前水深，m ;v —污水的过栅流速，m/sQmax=1.2×Q/24×3600=1.2×50000/24×3600=0.695 m 3/s 设h=0.4 m ，过栅流速ν=0.9 m/s ， 栅条间隙宽度b=0.01 m ，倾角α=60°n=0.695×sin60°1/2/0.01×0.4×0.9=179.7为安全考虑，取n=190个(2) 格栅槽宽度B B=S(n-1)+bnS —栅条宽度，m ;取S=0.01 m B=0.01(190-1)+0.01×190=3.79m;(3) 通过格栅的水头损失 h 2o kh h =2 αξsin 22gv h o =h o —计算水头损失 ，m ； g —重力加速度，m/s 2k —格栅受污物堵塞使水头损失增大的倍数，一般取3；ζ—阻力系数；34⎪⎭⎫⎝⎛=b s βξ设栅条断面为锐边矩形断面，则β=2.42h 0=2.42×(0.01/0.01)4/3×(0.92/2×9.81)×sin60°=0.086m h 2=3×0.086=0.258m(4) 栅后槽总高度H H=h+h 1+h 2h 1—栅前渠超高，一般取0.3m H=0.4+0.3+0.258=0.96m (5) 栅槽总长度L αtan 5.00.1121H L L L ++++= αtan 211B B L -=212L L =11h h H +=L 1—进水渠渐宽部分的长度，m ；L 2—栅槽与出水渠连接处渐窄部分长度，m ；B 1—进水渠宽，m ；α1—进水渐宽部分的展开角，一般取20° 取B 1=3.0m ，则进水渠内流速为Qmax/(B 1×h 1)=0.695/(3.0×0.3)=0.77m/s;在0.4～0.9 m/s 之间，符合要求。
L 1=(3.79-3.0)/2×tan20°=1.106mL 2=1.106/2=0.553 H=0.3+0.4=0.7mL=1.106+0.553+1.0+0.5+0.7/tan60°=3.564m(6) 每日栅渣量WKzW Q W 1000max 864001=W —每日栅渣量，m 3/d ；W1—单位体积污水栅渣量，m 3/10 m 3污水；一般取0.1～0.01，细格栅取大值，粗格栅取小值； K Z —污水流量总变化系数。
当栅渣间距 b=10㎜时，W 1=0.1，Kz=1.3 W=86400×0.695×0.07/1000×1.3 =3.23m 3/d ＞0.2 m 3/d宜采用机械清渣 计算草图[8]：图1α4.2集水井集水井的设计以自流1h 不溢流为限，即水力停留时间（HRT ）为1h ；水流量Q=50000 m 3/d=2100 m 3/h 。
