配电箱如何一次预埋成型?示例分享!

配电箱如何一次预埋成型?示例分享!

随着建筑行业铝合金模板使用的推广使用,主体结构免抹灰情况的增多,对主体混凝土成型外观质量要求越来越高,电气专业户内配电箱预埋按照传统预留洞口的做法已无法满足要求。

本示例工程采用配电箱加固支撑装置,配电箱直接随主体结构同步预埋,取得了预期效果。

本工艺适用于各种模板体系的电气箱壳随主体预留预埋的施工,加固支撑装置可根据电箱大小调整,便于安装拆卸、可周转使用,推荐大家参考实施。

箱壳在钢筋墙上定位加固完成后,将所有电管与箱壳安装完毕,将加固装置的丝杆放进另一段的套筒内,一起放在配电箱壳内,一端角钢顶在箱壳顶,一端顶在箱壳下部,转动山型螺母紧固,直到上下角钢都紧紧顶住箱壳为止,采用同样的方法对箱壳左右两侧进行加固,加固完成后采用胶带对箱壳进行密封,防止混凝土渗入。

工艺流程设计阶段→装置制作→现场施工→混凝土浇筑→模板拆除后拆除装置→成型质量验收→装置周转使用1加固装置制作根据图纸中配电箱尺寸型号,切割不同长度的角钢,选择加固杆的数量。

现以某栋楼为例,强电箱AL1/AL2为480*250*120mm,弱电箱为400*300*120mm。

两种电箱各种边采用不同角钢、套筒和丝杆尺寸。

强电箱长边采用角钢套筒和丝杆的长度和数量分别为440mm*2、180mm*2、160mm*2;短边分别为210mm*2、380mm*1、380mm*1。

弱电箱长边分别为360mm*2、220mm*2、220mm*2,短边分别为260mm*2、300mm*2、300mm*2。

2箱壳固定,电气配管连接箱壳每个面两边焊上螺丝帽,以便箱壳固定牢靠,在箱体四边螺帽中穿长1米的Ø10的钢筋,用扎丝固定在钢筋墙上,利用激光投线仪对箱体位置进行校正。

将墙体需接的电气管线连接到箱体上,并用管帽将管子进行封堵,防止混凝土渗入造成堵塞。

3箱壳支撑加固箱壳内侧采用预制好的的支撑装置进行加固,先对长边进行加固,旋拧山型螺帽进行紧固,用手拧紧即可,防止力度过大造成箱体变形,按照此方法对箱体短边进行加固。

剪力墙内预埋配电箱体施工工法

剪力墙内预埋配电箱体施工工法

剪力墙内预埋配电箱体施工工法剪力墙内预埋配电箱体施工工法一、前言剪力墙内预埋配电箱体施工工法是一种在建筑剪力墙内部预先埋设配电箱体的施工方法。

该工法能够有效地利用剪力墙的空间,提高建筑结构的整体美观性和施工效率。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个实际工程实例。

二、工法特点剪力墙内预埋配电箱体施工工法有以下特点:1. 充分利用剪力墙内部空间,避免了在室内安装配电箱体所占用的空间。

2. 提高了建筑的整体美观性,避免了室内配电箱体对室内设计的影响。

3. 施工效率高,能够提前完成配电箱体的安装,减少了后期施工的工期。

4. 提高了施工质量,减少了施工过程中的错误和瑕疵。

三、适应范围剪力墙内预埋配电箱体施工工法适用于建筑结构中存在剪力墙的场景,例如高层建筑、办公楼、商业建筑等。

该工法适用于新建工程,也可以在现有建筑的翻新和改造中应用。

四、工艺原理剪力墙内预埋配电箱体施工工法的原理是在剪力墙内部提前预埋配电箱体,使其与剪力墙的混凝土连为一体。

这样可以保证配电箱体的稳定性和可靠性,同时减少了室内安装配电箱体所需的空间。

采取的技术措施包括:1. 进行剪力墙结构的详细设计和计算,确保预埋配电箱体不会影响剪力墙的承载能力。

2. 预埋配电箱体的选择和安装要符合国家相关规范和标准,保证其质量和安全性。

3. 在施工过程中,进行严格的工艺控制和质量检查,确保每个环节的正确性和可靠性。

4. 严格按照施工工艺进行施工,保证配电箱体与剪力墙的粘结强度和密封性。

五、施工工艺1. 前期准备工作:制定施工计划、确定施工队伍、采购所需材料和机具设备。

2. 预埋配电箱体准备:按照设计要求,选择合适的配电箱体,并进行安装前的检查和调试。

3. 剪力墙开槽:根据预埋配电箱体的尺寸和位置,在剪力墙内部进行开槽,开槽深度和宽度要符合设计要求。

4. 配电箱体安装:将预埋配电箱体放置在开槽中,调整水平和垂直度,并进行固定和加固。

进户配电箱预埋阶段样板标准做法

进户配电箱预埋阶段样板标准做法

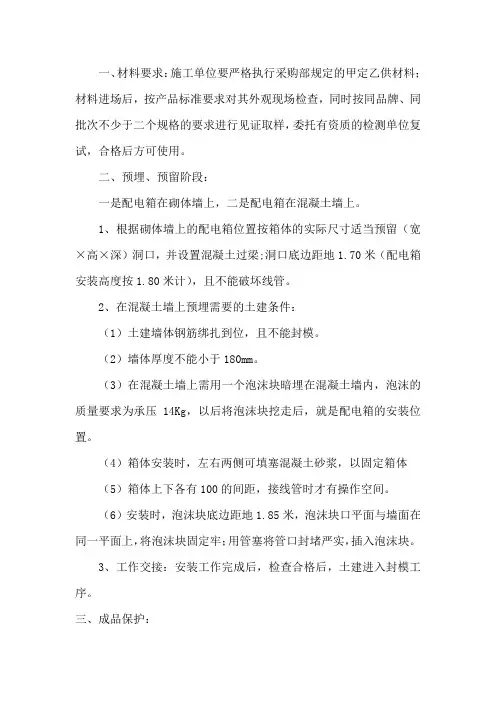

一、材料要求:施工单位要严格执行采购部规定的甲定乙供材料;材料进场后,按产品标准要求对其外观现场检查,同时按同品牌、同批次不少于二个规格的要求进行见证取样,委托有资质的检测单位复试,合格后方可使用。

二、预埋、预留阶段:
一是配电箱在砌体墙上,二是配电箱在混凝土墙上。

1、根据砌体墙上的配电箱位置按箱体的实际尺寸适当预留(宽×高×深)洞口,并设置混凝土过梁;洞口底边距地1.70米(配电箱安装高度按1.80米计),且不能破坏线管。

2、在混凝土墙上预埋需要的土建条件:
(1)土建墙体钢筋绑扎到位,且不能封模。

(2)墙体厚度不能小于180mm。

(3)在混凝土墙上需用一个泡沫块暗埋在混凝土墙内,泡沫的质量要求为承压14Kg,以后将泡沫块挖走后,就是配电箱的安装位置。

(4)箱体安装时,左右两侧可填塞混凝土砂浆,以固定箱体
(5)箱体上下各有100的间距,接线管时才有操作空间。

(6)安装时,泡沫块底边距地1.85米,泡沫块口平面与墙面在同一平面上,将泡沫块固定牢;用管塞将管口封堵严实,插入泡沫块。

3、工作交接:安装工作完成后,检查合格后,土建进入封模工序。

三、成品保护:
土建在封模板时,严禁穿墙螺杆从泡沫块及泡沫块上下部位的管线范围穿过,以免线管被破坏后水泥砂浆进入而堵塞线管。

配电箱一次预埋到位的施工方法

配电箱一次预埋到位的施工方法

配电箱一次预埋到位的施工方法在建筑电气安装工程中,特别是群体住宅工程中,电气配电箱的安装工程量非常大,每个住户内一般均有一个强电配电箱和一个弱电配电箱。

一般传统做法是采用预留孔洞的方法,在结构期间需要投入大量的木材进行预制盒加工,结构完成后,又需要投入大量人工进行稳箱配管,任何一道工序滞后,后期的穿线和配盘进度,照明、开关、面板的通电调试进度,都会受到影响,最后造成整体工期的延误。

因此为保证工程进度,减少成本投入,要求我们必须研究出全新的配电箱施工方法,把原有的复杂工序简单化,并在主体结构期间提前施工,减轻工程后期电气施工负担。

项目简介本文主要讲述了燕郊项目二期群体住宅工程结构施工时,采用全新的配电箱预留预埋施工方法,消除了以往传统做法存在的费工费料的弊病,合理地安排了电气施工作业进度,缩短了工期,在专业和土建施工配合上取得了突破,获得了良好经济效益和社会评价。

燕郊项目二期为精派豪园,由4幢住宅楼和1个地下车库组成,建筑面积136762.97平方米,结构类型为剪力墙结构。

其中21号楼为460户,22号楼为460户,23号楼为128户,24号楼为528户,共计1576户,每个住户内均设有强电配电箱和弱电配电箱各一个,在结构墙体内暗装。

为了克服传统施工方法的质量缺陷和隐患,项目部组织管理人员和劳务队技术骨干,召开技术研讨会,经反复讨论决定采用在结构施工中将配电箱体安装一次到位的施工方法。

施工准备材料准备。

预定好配电箱的供应事宜,务必保证合格的配电箱与线管同时在结构施工之前进场;所用的配电箱、管材、配件(包括盒接或锁母等)等规格、型号应符合设计要求及规范要求,并应有出厂证明书及合格证书。

套丝机、电焊机、煨弯机、弯管器、钢锯等设备齐全完好,满足施工现场要求。

依据管线走向及管径大小,在配电箱内排出各管管径及进箱顺序、位置,并用开孔器开孔,确保孔径、孔距符合安装要求。

依据配电箱的尺寸,裁好聚苯乙烯泡沫板(简称苯板),并准备好锯末及宽胶带,胶带用以密缠绑扎填充于配电箱内的锯末和苯板。

机电预留预埋施工方案(1)

机电预留预埋施工方案(1)

机电预留预埋施工方案(1)一、施工前准备工作1.1 确定施工方案在进行机电预留预埋施工之前,首先要确定施工方案。

根据建筑设计图纸和相关规范要求,确定每个房间、区域的机电预留位置和数量,以及预埋管道、线槽等的尺寸和布置。

确保施工方案符合安全、美观和实用性要求。

1.2 制定施工计划制定详细的施工计划,包括施工内容、施工顺序、施工周期等内容。

合理安排施工人员和施工设备,确保施工过程顺利进行。

二、施工过程2.1 清理施工区域在施工开始前,对施工区域进行清理,清除杂物和障碍物,保持施工区域整洁。

2.2 定位标高点根据设计要求,确定机电预留位置的标高点,进行标注和测量,确保预留位置准确无误。

2.3 预埋管道、线槽等根据标高点和设计要求,在预留位置进行管道、线槽等的施工。

确保施工质量,保证管道线槽布置合理。

三、施工验收3.1 施工完工检查施工完成后,进行施工完工检查。

检查预留位置是否准确、管道线槽是否安装到位等。

3.2 质量验收邀请相关部门或专业人员进行质量验收,检查施工质量是否符合规范要求。

四、安全与环保4.1 安全防护在施工过程中,要严格遵守安全操作规程,做好安全防护工作,确保施工人员的人身安全。

4.2 环保措施施工过程中要注意环保,合理利用资源,减少污染排放,做到绿色环保施工。

五、总结通过本次机电预留预埋施工方案的实施,提高了施工效率,保证了施工质量。

在未来的施工中,我们将进一步优化施工流程,提高施工效率和质量,为工程的顺利完工提供有力保障。

预埋预留施工方法及保证措施

预埋预留施工方法及保证措施

预埋预留施工方法及保证措施楼板开洞应尽量采用预留方式,因此施工时,机电各专业必须与土建密切配合,同步施工。

结合土建结构方面的技术要求,机电安装在土建结构施工时,必须采取一定的技术措施解决管线暗敷预埋、管洞预留的问题,保证预埋件、预留孔洞等隐蔽工程的施工质量。

1、管线暗敷预埋线管暗敷保证措施如下(线管加工工艺见电气施工工艺部分):(1)在现浇混凝土构件内敷设管子,用铁线将管子绑扎在钢筋上,线管随着土建浇注混凝土而固定在混凝土板内。

线管固定时必须用铁线绑扎牢固,以防止土建用振捣器振捣浇混凝土时使线管移位或松动。

线管敷设高度应以楼板厚度的中间值为宜,尽量减少双层布置敷设。

(2)当线管配在砖墙内时一般是随同土建砌砖时预埋;否则,应先在砖墙上留槽或开槽。

线管在砖墙内的固定方法,可先在砖缝里打入木楔,再在木楔上钉钉子,用铁线将管子绑扎在钉子上,再将钉子打入,使管子充分嵌入槽内。

应保证管子离墙表面净距不小于15mπι°(3)在地坪内配管,必须在土建浇制混凝土前埋设,固定方法可用木桩或圆钢等打入地中,再用铁丝将管子绑牢。

为使管子全部埋设在地坪混凝土层内,应将管子垫高,离土层15〜20mm,这样,可减少地下湿土对管子的腐蚀。

(4)埋于地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管保护。

当有许多管子并排敷设在一起时,必须使其各个离开一定距离,以保证其间也灌上混凝土。

(5)进入落地式配电箱的管子应排列整齐,管口应高出配电箱基础面不小于50mm。

为避免管口堵塞影响穿线,管子配好后要将管口用木塞或塑料堵好。

管子连接处以及钢管与接线盒连接处,要做好接地处理。

(6)当电线管路遇到建筑物伸缩缝、沉降缝时,必须相应作伸缩、沉降处理, 一般是装设补偿盒。

2、管道预留洞口给排水管道、空调管道穿越楼板时,需要有楼板上预留洞口。

预留洞口最小尺寸按所需要安装的管道(包括保温层)大一级。

具体工艺如下:用木盒或套管(钢或塑料)按预留洞口位置固定的管道穿越的楼板模板上,然后由土建布置钢筋,洞内的钢筋移至洞口边集中铺放(距洞口>50mm)以上。

砌体结构中预埋混凝土预制框暗装配电箱的施工方法

砌体结构中预埋混凝土预制框暗装配电箱的施工方法

砌体结构中预埋混凝土预制框暗装配电箱的施工方法预埋混凝土预制框暗装配电箱是指在施工砌体结构时,在墙体内提前制作好的预制混凝土箱体,用于安装配电设备。

以下是预埋混凝土预制框暗装配电箱的施工方法:1.设计和制作:首先需要根据电气设计要求和施工现场的实际情况,进行配电箱的设计和制作。

预制混凝土框架一般采用预制模板进行制作,确保箱体的尺寸和结构的准确度。

2.安装预制框体:在施工过程中,根据设计要求和施工图纸确定配电箱的安装位置和固定方式。

用锚杆将预制框体固定在墙体内,确保其牢固稳定。

3.集中布线:在预制框体中预先留出电线的穿线孔,根据电气设计要求进行集中布线。

将电线从墙体内穿过预制框体,连接到配电箱内的电器设备。

4.安装配电设备:根据电气设计要求和施工图纸,将配电设备如断路器、开关等安装在预制框体内。

确保设备的安装位置准确、固定可靠,同时要保证设备与电线的连接正确可靠。

5.密封处理:为了防止水和潮气进入预制框体内,需要采取一些密封措施。

可以在预制框体四周涂抹防水材料,或者使用密封条进行封闭。

6.绝缘处理:为了保证电气安全,对于配电箱内的电器设备和电线需要进行绝缘处理。

可以使用绝缘胶带或绝缘套管对电线进行包裹,安装绝缘座子等绝缘材料。

7.防火处理:预埋混凝土预制框暗装配电箱一般要求有一定的防火性能。

可以在预制框体内涂抹防火涂料,或者安装防火隔板等防火措施,以提高配电箱的防火能力。

8.检验和维护:在施工完成后,需要进行配电箱的检验和维护工作。

检查箱体的固定情况、电气设备的连接质量和绝缘性能等,确保配电箱的正常运行。

总结:预埋混凝土预制框暗装配电箱的施工方法包括设计和制作、安装预制框体、集中布线、安装配电设备、密封处理、绝缘处理、防火处理以及检验和维护等步骤。

在施工过程中,需要严格按照电气设计要求和施工图纸进行操作,确保配电箱的安全可靠。

同时需要注意施工过程中的防水、绝缘和防火等措施,以提高配电箱的性能和使用寿命。

现浇墙体配电箱一次性预埋箱体施工工法

现浇墙体配电箱一次性预埋箱体施工工法

现浇墙体配电箱一次性预埋箱体施工工法一、前言现浇墙体配电箱一次性预埋箱体施工工法是一种先将电箱整体预埋在墙体中,然后进行钢筋混凝土浇筑,最终形成墙体和电箱一体化的施工方法。

该工法可以有效节省施工时间和材料成本,提高施工效率和施工质量。

二、工法特点1. 一次性预埋:电箱与墙体一起浇筑,不需后期砌墙和维修,节省了施工时间和人力成本。

2. 结构稳定:电箱与墙体一体浇筑,使得电箱和墙体之间更加紧密,增强了整体的稳定性。

3. 施工效率高:只需要在浇筑墙体的同时安装电箱,不需要额外的工序和时间,可以大幅度缩短施工周期。

4. 施工质量好:整体浇筑可以保证电箱的固定性和密封性,减少了漏水和渗漏的可能性,提高了施工质量。

三、适应范围现浇墙体配电箱一次性预埋箱体施工工法适用于各类建筑工程,包括商业建筑、住宅、公共设施等。

特别适用于大面积施工和重复施工的项目,如住宅小区和大型商业综合体等。

四、工艺原理现浇墙体配电箱一次性预埋箱体施工工法的原理是将电箱与钢筋混凝土壁体一起浇筑,通过钢筋的连接和混凝土的浇筑使得电箱与墙体紧密结合,形成稳定的整体结构。

通过采取适当的技术措施,如选择合适的模板、电箱固定支架、密封材料等,可以保证施工工法的理论依据得到实际应用。

五、施工工艺1. 准备工作:确定电箱位置和尺寸,选用适当的模板和支架,安装电箱预埋件。

2. 模板制作:根据电箱尺寸制作合适的模板,安装并固定好。

3. 钢筋安装:根据设计要求和电箱形状,安装相应的钢筋。

4. 电箱安装:将电箱放置到预留位置,使用支架进行固定。

5. 浇筑混凝土:选择合适的混凝土配比、混凝土振动和养护方式进行浇筑。

6. 后续处理:混凝土凝固后,进行养护、拆除模板和清理现场。

六、劳动组织根据工地实际情况和项目规模,合理安排施工人员,并制定详细的施工计划和施工任务分工。

七、机具设备施工工法需要的机具设备主要有:电动搅拌机、混凝土泵车、模板和支架、钢筋焊接设备、电锤等。

机电预留预埋施工方案

机电预留预埋施工方案

机电预留预埋施工方案除负责完成给排水工程、通风空调工程、强电工程的预留预埋工作外,还应负责实施分包工程的预留洞及预埋工程。

1、管道预留预埋本建筑各类管道、风道、电气配管等交叉部位多,尤其是各设备机房和竖向管井内最为繁杂。

为了保证工程预留预埋工作的准确性,特别是穿外墙等部分的防水套管预埋必须一次到位,需要在施工过程中严格控制预埋质量。

具体流程如下:(1)技术准备①确定穿墙套管标高、大小根据各种专业管线图纸,找出管线与墙体交叉点,根据管中心标高、轴线位置确定套管的定位尺寸;根据管道大小确定套管大小,保温管道的套管应大于管道保温后的外径,不保温管道的套管应比管道大两号。

立管穿过楼板时,根据管道大小预留孔洞。

预留洞(套管)尺寸可参考下表管道穿越有防水要求墙体和建筑外墙时,按设计要求设置防水套管。

③确定各种卫生洁具孔距卫生间留洞前,事先与业主、设计进行沟通,初步确定洁具选型,定下各种洁具孔距,并根据卫生间洁具定位尺寸,绘制卫生间留孔图。

④复核结构图上设备专业留洞在预埋预留期间,同时复核结构图中设备预留洞的正确性,如暗装消防箱、管井等部位,复核洞口大小是否满足专业要求,复核洞口位置是否与设备图一致。

复核中发现问题的,记录详细数据,及时与设计取得联系,解决问题后再进行预埋。

(2)材料、机具准备预埋管件所需的材料:各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等;预留孔洞所需的材料:方木、板木、铁钉等;主要机具:电焊机、切割机、卷圆机、手工锯、铁锤等。

根据各工序工期应做到所需物资提前到货,根据施工方案及施工工序要求,确定施工机具的具体型号和到场时间,提前检查各种机具的机械性能。

(3)孔洞预留在立管穿越楼板处预留孔洞,根据留孔大小做好留洞套管,确定位置后将套管用铁钉、铁丝固定在楼板上。

楼板混凝土浇筑时派专人看护,防止套管移位。

特别是卫生间的排水预留洞,应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线,确定预留洞的位置后预埋。

机电预留预埋专项施工方案

机电预留预埋专项施工方案

机电预留预埋专项施工方案(一)配合预留预埋的注意事项1.预留预埋是最主要的工作,必须配合土建施工。

前提条件是审图必须准确。

只有图纸没有变动更改的情况下,所有配合工作才是有效的,否则就是“无用功”,而且为施工带来无穷后患。

一旦需要重新剔洞,不但给本专业施工人员增加劳动量,也给结构专业造成不可弥补的损失,并且影响了质量目标的实现。

因此,审图质量的好坏,直接关系到预留预埋工作的成果。

2.图纸说明中的标高。

首先应清楚指明标高,是顶标高还是底标高。

还要仔细看清楚,本专业与其他专业的管线坐标、标高是否矛盾。

3.平面、剖面的管线规格及标高是否一致,不一致时应立即与相关专业人员协调并确定解决办法。

4.量取坐标及标高时应注意图中所指数字是轴线还是墙边。

如果是轴线,还要看是偏轴还是轴中。

如果是墙边,还要考虑其他工序,如:保温抹灰及墙面贴砖等。

除留出这些工序的量,标高还要考虑地面做法等。

5.机房的门、窗洞是否可以搬运设备进入(这些设备的外型尺寸需甲方或设计厂家提供),否则应提前与结构专业协商门口是否后砌或加大。

大型设备要预留吊装孔,或提前与监理单位一起合理安排运输线路。

6.预埋件时应进行材料报验,并进行隐、预检记录,隐、预检记录要真实,确实去现场检查,以免丢失或留错。

7.与土建专业配合:首先核对是否有遗漏的预留洞,如有遗漏与设计人员联系后及时通知土建专业技术人员,并标注在土建的图纸上,写明坐标、标高、规格。

其次,把专业图上没注明的暗梁和墙要核对出来,注意预留套管与土建的门、窗、梁、柱是否有矛盾。

且门、窗、梁、柱周围都有较粗的钢筋,这些钢筋不能随便切断,如需切断时应提前找土建专业技术人员协商解决,得到同意后才能施工。

如果设计人员同意移位,应标注好预留洞平移的尺寸,同时在本专业图上标注明确,以便施工时对这些洞加以重视检查。

8.特别注意:在结构配合施工阶段各机电专业的每道配合预留、预埋工序在没有经监理单位检查验收合格前,土建专业不得实施下道施工工序,从而有力地保证预留、预埋工程的质量。

配电箱箱体随钢筋混凝土墙体结构一体化预埋施工工法

配电箱箱体随钢筋混凝土墙体结构一体化预埋施工工法

配电箱箱体随钢筋混凝土墙体结构一体化预埋施工工法配电箱箱体随钢筋混凝土墙体结构一体化预埋施工工法一、前言配电箱是现代建筑物中电力系统的重要组成部分,为了美化建筑外观、减少空间占用并提高安全性,配电箱箱体通常嵌入墙体内部。

本文将介绍一种配电箱箱体随钢筋混凝土墙体结构一体化预埋施工工法,以提高施工效率、降低成本并确保施工质量。

二、工法特点该工法的特点在于将配电箱箱体与钢筋混凝土墙体结构一体化进行预埋,既减少了工序,又提高了墙体的整体稳定性。

此外,该工法还可以避免因维修、更换电线和设备而需要破拆墙体的情况,节约了维护成本。

三、适应范围该工法适用于各类建筑项目,如住宅、办公楼、商业综合体等。

四、工艺原理该工法依托钢筋混凝土墙体的施工工艺,将配电箱箱体作为一种构造件预埋在墙体内。

在施工中,根据设计要求,选取合适位置,在浇筑混凝土前将配电箱箱体预留出空位,然后将配电箱箱体与墙体一同浇筑混凝土,使其与墙体结构一体化。

这样,当完成墙体结构后,配电箱箱体就已经固定在墙体内,无需再进行后续安装工作。

五、施工工艺1.测量:根据设计图纸,在墙体上标出配电箱箱体的预埋位置。

2.制作模板:根据配电箱箱体尺寸制作适合的模板,并确保模板的位置准确。

3.安装钢筋:根据设计要求,在模板内安装好墙体所需的钢筋。

4.安装配电箱箱体:将配电箱箱体放置在预留的位置,并用临时支撑固定好。

5.浇筑混凝土:在墙体及配电箱箱体的预留空位内浇筑混凝土,确保充分填充,并振捣使其密实。

6.养护:对浇筑的混凝土进行养护,以保证强度和稳定性。

六、劳动组织施工中需要配备合适数量的人员,包括工人、技术人员和监理人员。

根据工程的规模和施工周期,合理安排工人的工作量和工作时间。

七、机具设备该工法所需的机具设备包括构筑物模板、钢筋加工设备、混凝土搅拌机、振捣器等。

八、质量控制为确保施工质量符合设计要求,应采取以下质量控制措施:1. 配电箱箱体的预埋位置、尺寸和安装要求应严格按照设计要求执行。

新型剪力墙嵌入式配电箱精准预埋安装施工工法(2)

新型剪力墙嵌入式配电箱精准预埋安装施工工法(2)

新型剪力墙嵌入式配电箱精准预埋安装施工工法新型剪力墙嵌入式配电箱精准预埋安装施工工法一、前言随着城市建设的不断发展,建筑物的用电需求也越来越大。

为了满足用电需求,传统的配电箱安装工艺已经无法满足要求。

新型剪力墙嵌入式配电箱精准预埋安装施工工法应运而生,该工法能够提高配电箱的安装效率和使用性能,具有重要的实际应用价值。

二、工法特点新型剪力墙嵌入式配电箱精准预埋安装施工工法具有以下特点:1. 提高配电箱的安装效率:该工法将配电箱预先嵌入剪力墙中,避免了传统安装过程中需要通过图纸设计、打洞、埋盒等繁琐工序,减少了工期和人工投入。

2. 提升配电箱的使用性能:嵌入式安装可以更好地保护配电箱和电线电缆,减少外界冲击、温度波动和湿度变化对设备的影响,提高了设备的可靠性和稳定性。

3. 优化室内空间利用:通过嵌入式安装,可以将配电箱安装在墙体内部,节约了室内空间,提高了室内美观度和使用灵活性。

三、适应范围新型剪力墙嵌入式配电箱精准预埋安装施工工法适用于各种建筑结构类型,特别是多层和高层建筑物。

它可以满足不同规模和用途的建筑工程中的配电需求。

四、工艺原理新型剪力墙嵌入式配电箱精准预埋安装施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。

该工法的理论依据是先进行剪力墙的施工,然后选择适当位置执行嵌入式配电箱的预埋工作。

在实际应用过程中,需要遵循以下技术措施:1. 建立施工方案:根据实际工程要求和设计要求,制定详细的施工方案,包括剪力墙的施工流程和嵌入式配电箱的预埋位置和安装方式等。

2. 配电箱预埋工作:在剪力墙施工过程中,根据设计要求,选择合适的位置和深度进行配电箱的预埋工作,确保预埋位置准确、深度符合要求。

3. 配电箱安装:在剪力墙施工完成后,根据预埋位置,进行配电箱的安装工作,包括配线、固定和接地等。

在安装过程中,要确保配电箱固定牢固、线缆连接正常,并进行相应的绝缘测试。

五、施工工艺1. 施工前准备:包括施工方案制定、现场勘测、安全防护措施等。

电气预埋施工方案

电气预埋施工方案

电气预埋施工方案一、施工准备阶段在开始电气预埋施工前,首先要进行足够的施工准备工作,以确保施工进程顺利进行。

具体步骤如下:1. 审图确认在施工前,施工方需要对施工图纸进行仔细审查和确认,确保清楚了解电气预埋布置的位置和数量,以及相关设备的要求。

2. 材料准备根据审图确认的结果,准备好所需的电缆、导管、接线盒等材料,并按照施工图纸要求进行分类和整理,以便后续施工使用。

3. 安全措施在施工前,要确保施工场所的安全,采取必要的安全措施,如悬挂警示标语、设置警示栏等,以防止施工中发生意外。

二、预埋施工过程1. 钻孔根据施工图纸要求,对墙体、地板等进行钻孔,将导管或电缆预埋其中。

在钻孔过程中,要注意避开现有管线或其他障碍物,保持施工的顺利进行。

2. 铺设导管将预先准备好的导管依照施工图纸的要求进行铺设,确保导管的位置准确无误,导管之间的连接牢固可靠。

3. 埋设电缆将需要预埋的电缆通过导管逐一铺设到位,并在适当的位置进行固定,确保电缆不会出现移动或损坏的情况。

4. 接线盒安装根据施工图纸要求,在需要安装接线盒的位置进行安装,接线盒的安装要符合相关规范,接线清晰、牢固,保证后续使用时正常运行。

三、验收及整改在预埋施工完成后,应进行验收工作,确保施工质量符合要求。

如果发现有待整改的地方,应及时进行整改,并重新进行验收,直至符合要求为止。

四、收尾工作1. 清理验收完成预埋施工后,要对施工现场进行彻底清理,清除施工过程中产生的垃圾和杂物,保持施工现场的整洁。

2. 档案整理对施工过程中的相关文件资料进行整理归档,包括审图确认、施工图纸、材料清单、验收报告等,以备后续查阅和维护使用。

五、总结电气预埋施工是一项重要的工程,需要精心准备和细心施工,才能确保施工质量和工程进度。

在施工过程中,要注重安全施工、质量优先,并做好施工记录和档案整理,以便后续使用和维护。

希望以上内容能对电气预埋施工工作有所帮助,谢谢。

此文档起草完毕,任何问题请与XXX联系。

浅谈住宅项目强、弱电箱底盒预埋一次成优技术

浅谈住宅项目强、弱电箱底盒预埋一次成优技术

浅谈住宅项目强、弱电箱底盒预埋一次成优技术【摘要】在当前的高层住宅工程中,每类户型都设计有强电配电箱和多媒体配电箱。

结合本工程实例,浅入交流下强、弱电箱底盒的一次预埋成优做法与经验。

【关键词】强、弱电箱底盒;一次预埋;成优;加固前言:传统的住宅建筑中,强、弱电箱底盒预留施工均采用预留孔洞的方法,此做法极易造成预埋的洞口出现尺寸偏差、位移等情况。

同时,二次配管操作空间有限,极难施工且管路连接质量难以保证;其次,不但预留洞口质量难以保证,箱体安装完成后仍需进行预留洞口填缝修补,费工费时,工效低下,且二次填缝修补易空鼓开裂,存在较大的土建质量风险,易与土建单位推诿扯皮。

最后造成项目整体工期加长和成本增加。

为此,在项目施工过程中,我们研讨运用了户内强、弱电箱底盒一次结构直接预留预埋施工技术,且通过本项目施工实践取得了良好的效果,本施工技术克服已有技术存在的不足,提供了一种一次预埋到位、验收合格率高的配电箱底盒支撑组件(不需二次拆卸)及利用该组件直接预留预埋施工。

户内强、弱电箱底盒一次结构直接预埋与预留洞相比具有以下显著优点:一次性投入材料少,定型化、专业化、加工简单、操作方便,提高了周转材料的利用率、作业环境好,不产生废料,绿色环保;操作简单方便,劳动力投入较少,劳动强度较低;施工过程中无需提前预制木盒子、泡沫块等提高了施工速度;可以很好地与墙筋连接到接地网,保证箱体外壳接地良好;保证后期安装方便,不破坏主体结构,减少了箱体与结构间的二次修补、减少墙体的空鼓及开裂。

1.施工技术要点1.1技术原理户内强、弱电箱一次结构箱体底盒直接预埋施工技术是在主体剪力墙结构钢筋安装施工时,在电箱设计位置直接预埋,箱体内部采用特制的可调螺栓支撑组合件,并视情况填充木屑或沙(确保不被挤压变形)及箱外四边采用两根φ16螺纹钢筋进行固定,直接将强、弱电箱底盒一次牢固地预埋于砼结构中。

在预埋施工中固定是关键技术,能够保证底盒箱体在结构混凝土浇筑过程中不脱落、不位移、不变形,以确保施工成型质量。

配电箱安装施工工艺

配电箱安装施工工艺

配电箱安装施工工艺概述:配电箱是电力系统中十分重要的设备之一,它起到分配电能、保护电路和控制电气设备的作用。

正确的配电箱安装施工工艺对于电力系统的正常运行和安全性具有至关重要的影响。

本文将介绍配电箱安装施工的基本步骤和注意事项,以确保工程的质量和安全。

一、前期准备1. 施工方案编制:在开始施工前,应编制详细的施工方案,包括施工流程、施工方法、工程进度、材料清单等。

2. 材料准备:根据施工方案,准备好所需的配电箱、电缆、导线、接线端子等相关材料,并对材料进行质量检查。

3. 安全措施:施工前要制定相应的安全措施,如佩戴好安全帽、防护眼镜、防滑鞋等,确保施工过程中的安全。

二、施工步骤1. 审查图纸和位置确定:根据工程图纸,审查配电箱的安装位置和电气连接方式,并与工程验收人员进行确认。

2. 配电箱预埋安装:根据图纸要求,进行配电箱的预埋安装。

预埋时要保持箱体水平,确保安装精度。

3. 箱内接线:将导线和接线端子连接到配电箱内部的相应位置,并进行牢固的固定。

接线时要遵循相关电气接线规范,确保接线可靠。

4. 外部接线:将导线引出配电箱,进行外部接线。

外部接线时要确保导线的绝缘层完好,接线牢固。

5. 保护措施:根据要求,进行相应的保护措施,如配电箱的接地、防雷、防水等。

6. 安全检查:完成安装后,对配电箱进行安全检查,确保所有的接线牢固可靠,并进行电器设备的功能测试。

7. 工程验收:完成施工后,进行工程验收,确保配电箱安装施工符合相关规范和要求。

三、施工注意事项1. 施工人员应具备相关的电气安装资质证书,并严格按照电气安装规范进行施工。

配电箱一次预埋到位施工方法

配电箱一次预埋到位施工方法

配电箱一次预埋到位施工方法
一次预埋到位施工方法是指在施工前,将所有的电缆、线管和配电设备预先铺设到位,然后进行线缆的连接和接地操作的施工方法。

下面是一次预埋到位施工方法的步骤:
1. 准备工作:确定好配电箱的位置和布置方案,并将预先标好位置的配电箱和线管准
备好。

2. 铺设线管:根据布置方案和电缆的需要,在墙壁或地面上开槽或预留管槽,并将线
管放入其中。

3. 铺设电缆:将电缆按照设计要求从配电箱经过线管铺设到各个终端设备或插座上。

4. 安装配电箱:将配电箱安装到预先标好的位置,同时将电缆与配电箱内的接线端子
连接好。

5. 接地操作:根据电气安全标准的要求,将配电箱的金属外壳接地,确保电气设备的
安全运行。

6. 连接设备:将电缆与各个终端设备或插座连接,确保电力正常供应。

7. 测试检查:对已完成的线缆和设备进行测试检查,确保安装质量和电力供应的可靠性。

8. 封堵修复:对开槽或预留的管槽进行封堵和修复工作,保持场地整洁。

以上是一次预埋到位施工方法的基本步骤,具体操作还需根据工程的实际情况和设计
要求进行调整。

在施工过程中,需要严格按照相关规范和标准进行操作,确保施工质
量和电气安全。

工字形构件嵌墙预埋配电箱施工工法(2)

工字形构件嵌墙预埋配电箱施工工法(2)

工字形构件嵌墙预埋配电箱施工工法一、前言工字形构件嵌墙预埋配电箱施工工法是一种在建筑墙体中预埋配电箱的施工方法。

它的实施可以提高施工效率,减少施工工期,提高施工质量。

下面将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点1. 提高施工效率:工字形构件嵌墙预埋配电箱施工工法可以减少施工工期,提高施工效率。

通过提前预埋配电箱,施工过程中不需要再打孔和埋箱,省去了许多繁琐的步骤,大大节省了时间和人力成本。

2. 提高施工质量:工字形构件嵌墙预埋配电箱施工工法可以确保配电箱的位置准确、固定可靠,减少了配电箱受到外力影响的可能性,保证了安全使用和施工质量。

3. 美观简洁:通过预埋配电箱的方式,可以使墙面看起来整洁、美观,不影响建筑物的整体外观。

三、适应范围工字形构件嵌墙预埋配电箱施工工法适用于各类建筑墙体施工,尤其适用于装修工程,可以在其它装修工程进行的同时进行电气施工,提高整个工程的效率。

四、工艺原理工字形构件嵌墙预埋配电箱施工工法的原理是在建筑墙体施工过程中,预先埋入工字形构件,并在其中预留位置用以放置配电箱。

在施工过程中,根据设计要求将配电线路引入配电箱,同时保证配电箱的固定和安全使用。

通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释,可以让读者理解该工法的理论依据和实际应用。

五、施工工艺1. 施工前准备:包括制定施工方案、准备所需材料和机具、清理施工区域等。

2. 工字形构件安装:根据设计要求,将工字形构件按照一定的间隔和位置安装在墙体上,并确保固定可靠。

3. 预埋配电箱安装:根据预留位置,在墙体上预留配电箱的位置,并固定配电箱。

4. 引入电缆:将电缆通过墙体预留的孔洞引入配电箱,并连接好对应的电气设备。

5. 质量验收和清洁工作:对施工过程进行质量验收,进行必要的调整和修正,并进行施工现场的清洁工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

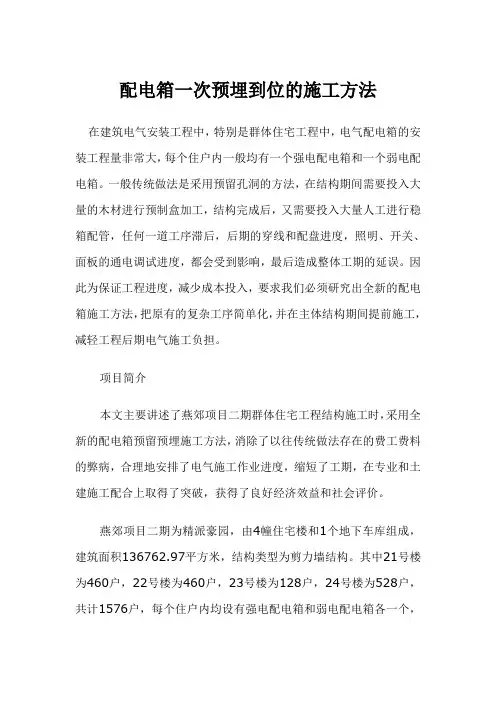

配电箱一次预埋到位施工方法
配电箱一次预埋到位的施工方法在建筑电气安装工程中,特别是群体住宅工程中,电气配电箱的安装工程量非常大,每个住户内一般均有一个强电配电箱和一个弱电配电箱。

一般传统做法是采用预留孔洞的方法,在结构期间需要投入大量的木材进行预制盒加工,结构完成后,又需要投入大量人工进行稳箱配管,任何一道工序滞后,后期的穿线和配盘进度,照明、开关、面板的通电调试进度,都会受到影响,最后造成整体工期的延误。

因此为保证工程进度,减少成本投入,要求我们必须研究出全新的配电箱施工方法,把原有的复杂工序简单化,并在主体结构期间提前施工,减轻工程后期电气施工负担。

项目简介本文主要讲述了燕郊项目二期群体住宅工程结构施工时,采用全新的配电箱预留预埋施工方法,消除了以往传统做法存在的费工费料的弊病,合理地安排了电气施工作业进度,缩短了工期,在专业和土建施工配合上取得了突破,获得了良好经济效益和社会评价。

燕郊项目二期为精派豪园,由4幢住宅楼和1个地下车库组成,建筑面积136762.97平方米,结构类型为剪力墙结构。

其中21号楼为460户,22号楼为460户,23号楼为128户,24号楼为528户,共
计1576户,每个住户内均设有强电配电箱和弱电配电箱各一个,在结构墙体内暗装。

为了克服传统施工方法的质量缺陷和隐患,项目部组织管理人员和劳务队技术骨干,召开技术研讨会,经反复讨论决定采用在结构施工中将配电箱体安装一次到位的施工方法。

施工准备材料准备。

预定好配电箱的供应事宜,务必保证合格的配电箱与线管同时在结构施工之前进场;所用的配电箱、管材、配件(包括盒接或锁母等)等规格、型号应符合设计要求及规范要求,并应有出厂证明书及合格证书。

套丝机、电焊机、煨弯机、弯管器、钢锯等设备齐全完好,满足施工现场要求。

依据管线走向及管径大小,在配电箱内排出各管管径及进箱顺序、位置,并用开孔器开孔,确保孔径、孔距符合安装要求。

依据配电箱的尺寸,裁好聚苯乙烯泡沫板(简称苯板),并准备好锯末及宽胶带,胶带用以密缠绑扎填充于配电箱内的锯末和苯板。

施工方法配电箱的开孔。

根据配电箱的尺寸结合管线实际敷设情况,先确定好箱内管线的位置,画线做好标记。

然后用开孔器开孔,确保箱内管线一管一孔,排列整齐,布局合理。

加锁母及进户管。

进入配电箱的管线排列整齐、一管一孔,JDG管和PVC管采用专用接头连接紧密,焊管要提前进行预制,采用丝扣连接,内外用锁母锁紧。

配电箱的填充及封堵。

在配电箱内所有管口应使用专用塑料管堵进行封堵,为防止在混凝土浇注过程中箱体变形,配电箱中间用50×50木方支撑,支撑间距以不大于200毫米为宜,箱内填充锯末,填充紧密平整,外用裁好的苯板进行封盖,苯板应凸出箱体表面5毫米,周边用胶带密封。

配电箱固定。

土建墙体钢筋绑扎完成后,根据图纸设计以及该层钢筋框架上标注的标高控制线(50线),用水准仪、钢卷尺、水平尺等工具将配电箱的安装标高坐标,抄测到剪力墙竖向钢筋上,做好标记。

开始进行配电箱安装工作,先用10根钢筋对配电箱四周根据大模板控制线尺寸进行焊接附加筋,钢筋两端长度要超出箱体200毫米以上,以便进行箱体的绑扎固定。

绑扎时应确保牢固、位置准确。

配电箱表面与模板控制线平齐、接触紧密、平整。

同时做好配电箱的跨接接地连接。

使用的圆钢直径不小于6毫米。

配电箱初步就位后的修整及检查。

配电箱初步就位后,混凝土浇注前,专业技术人员对配电箱暗埋质量进行检查,检查项目为垂直度、水平度,发现有不合格的及时进行修改。

拆模后的全面质量检查。

墙体拆模后,即可掏出配电箱内填充的聚苯乙烯泡沫板及锯末。

清掏的过程中,应注意保护配电箱周边墙面,尽量避免对配电箱及墙面的损坏。

用钢丝对进户电源管及各回路管线逐个穿带线,确保管线通畅,如有堵的地方应在混凝土没有完全凝固前及时给予处理。

清理完毕的配电箱应用盖板加以封盖。

施工中应注意的问题配电箱内的锯末应填充饱满,苯板大小应和配电箱一致,以防止砂浆进入配电箱内。

配电箱应固定牢固,防止因混凝土浇注的震动引起配电箱的变形及移位。

预制加工前每个管口应堵塞严实,防止混凝土砂浆进入。

拆模后及时清掏配电箱内的锯末,线管逐个检查,发现堵的地方及时处理。

同时,配电箱必须在挖槽阶段进行加工订货,在专业施工开展前箱体必须进场,否则此方案无法开展。

另外,在主体结构形成流水作业时,配电箱壳的预制必须提前进行,否则跟不上结构进度,无法预埋安装。

社会效益:配电箱跟结构一次预埋到位是燕京航城项目的一个亮点。

在施工过程中,我们对配电箱一次预埋到位做了有益的尝试,减少了土建单位二次补洞的麻烦或留下空洞的隐患,减少了配电箱
洞口的空鼓、裂缝,提高土建工程质量,土建单位对此做法也倍加赞誉。

同时得到监理和建设单位的赞扬,受到有关专家的好评。

总结通过配电箱跟结构一次预埋到位的应用与创新,减少了二次施工时配管的难度,既节省了人工、材料,降低了工程成本,又加快了工程进度。

我们针对这一成果,完整的图像及文字资料,编制了施工作业指导书,在今后的施工中,让这一技术方法日臻完善,逐步在设备安装分公司所有工程中推广应用。
