综合布线子系统标准设计方案
校园综合布线子系统设计方案
校园综合布线子系统设计方案2.1 综合布线系统上海XX学校的综合布线系统是一个高标准的布线系统，系统能支持当前普遍应用的各种网络设备、标准通信协议，以实现语音、数据、视频、多媒体等信息的传输。
能充分适应通信和计算机网络技术的发展，并满足现代多媒体教学、办公、及其它智能化系统应用的需求。
本系统材料：六类四对非屏蔽线缆、五类非屏蔽大对数电缆、六类信息模块、配线架、光缆、跳线等。
其中布线系统产品应提供厂家20年的产品质量保证。
2.1.1、系统设计目标结构综合布线系统主要有以下目标：数据、语音系统的综合布线要求管理方便，信号传输可靠。
数据、语音的水平布线均采用六类非屏蔽双绞线，便于语音、数据信息点的转换。
需要特别指出的是，对数据通讯而言，主干垂直布线和建筑群布线使用光纤技术，可使系统间的传输速率达千兆,所以在方案中尽可能采用光纤等手段满足未来学校功能扩展需要。
此次布线需要考虑闭路电视线路，每个教室需考虑一个电视点，具体点位参照图纸。
2.1.2、系统设计原则本综合布线系统应是一个开放的、模块化的配线体系，应具备使用灵活、管理简便、扩充方便等特点，并能保证其技术性能先进。
系统设计应遵循标准化、可靠性、灵活性、可扩充性、经济性的设计原则。
并满足如下要求：●整个工程要求遵照国际标准及国内规范进行设计。
●系统设计遵从相关标准，满足语音、数据业务传输需求，且兼顾到相当长的一段时间内扩展的需要。
●布线系统采用国际标准建议的分层星型拓扑结构，提高系统的容错性。
考虑到计算机网络的发展和多媒体传输的应用需求，布线系统将支持语音、数据等综合信息的高质量传输。
●系统应能满足灵活应用的要求。
即任何一个信息点能够连接不同类型的设备，网络结构要求既适合于电话系统的需求，同时也适合于计算机网络及其它智能系统的要求。
●计算机网络布线按整个大楼的计算机信息点和语音点综合考虑。
水平铜缆布线数据与语音均采用六类非屏蔽布线产品，提高系统的灵活性。
综合布线系统设计方案
综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。
所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。
根据不同容量选用相应规格的PVC线槽和金属桥架。
我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。
考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。
2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。
在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。
经济性：在满足应用要求的基础上，尽可能降低造价。
综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。
由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。
综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。
统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。
兼容性：综合布线系统的设施可以满足多种系统中的性能。
开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。
系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。
可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。
综合布线设计方案三篇
综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。
各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。
例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。
线缆通道过窄，弯道过多，线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。
这不但费时费工，而且会破坏大楼的美观和强度。
因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准，规范化布线。
智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。
系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。
--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。
--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。
--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。
综合布线系统设计方案(酒店)
第1章. 综合布线系统设计方案（酒店）作为XXX酒店智能化系统的高速公路、神经中枢——综合布线系统是智能化酒店的关键部分和基础设施之一。
综合布线系统在酒店内和其它设施一样，都是附属于建筑物的基础设施。
从规划、设计直到施工及使用的全过程中，其关系是极为密切的。
具体表现有以下几点：（1）综合布线系统是衡量智能化酒店的智能化程度的重要标志。
在衡量智能化酒店的智能化程度时主要是看综合布线系统配线能力，如设备配置是否成套，技术功能是否完善，网络分布是否合理，工程质量是否优良，这些都是决定智能化酒店的智能化程度高低的重要因素，因为XXX酒店的智能化能否为群众更好地服务，综合布线系统具有决定性的作用。
（2）综合布线系统使智能化酒店充分发挥智能化效能，它是智能化酒店中必备的基础设施。
综合布线系统把智能化酒店内的通信、计算机和各种设备及设施，在一定的条件下纳入综合布线系统，相互连接形成完整配套的整体，以实现高度智能化的要求。
由于综合布线系统能适应各种设施当前需要和今后发展，具有兼容性、可靠性、使用灵活性和管理科学性等特点，所以它是智能化酒店能够保证优质高效服务的基础设施之一。
在智能化酒店中如没有综合布线系统，各种设施和设备因无信息传输媒质连接而无法相互联系、正常运行，智能化也难以实现，这时智能化酒店只是一些只有空壳躯体的、智能价值不高的普通酒店楼，也就不能称为智能化酒店。
在酒店中只有配备了综合布线系统时，才有实现智能化的可能性，这是智能化酒店工程中的关键内容。
（3）综合布线系统能适应今后智能化酒店和各种科学技术的发展需要。
由于综合布线系统具有很高的适应性和灵活性，能在今后相当长的时期内满足客观发展需要，为此，在XXX酒店我们采用综合布线系统。
1.1.设计目标为了完成酒店智能信息化的任务，需要在建筑物内建立一个综合的计算机网络系统。
该系统能将行政酒店大楼内的各个相互独立的子系统建立起有机的联系，把原来相对独立的资源、功能等集合到一个相互关联、协调和统一的完整系统之中，设备自控系统以及多媒体音像系统集成为一体化的综合计算机管理系统。
综合布线工程系统构成设计规范
综合布线工程系统构成设计规范一、综合布线系统应为开放式网络拓扑结构，应能支持语音、数据、图像、多媒体业务等信息的传递。
二、综合布线系统工程宜按下列七个部分进行设计：1工作区：一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。
工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
2配线子系统：配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
3干线子系统：干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
4建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。
5设备间：设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。
对于综合布线系统工程设计，设备间主要安装建筑物配线设备。
电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。
6进线间：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
7管理：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。
三、综合布线系统的构成应符合以下要求：1综合布线系统基本构成应符合图3.1.3-1要求。
- 1 -注：配线子系统中可以设置集合点(CP点)，也可不设置集合点。
2综合布线子系统构成应符合图3.1.3—2要求。
- 2 -注：1图中的虚线表示BD与BD之间，FD与FD之间可以设置主于缆线。
2建筑物FD可以经过主干缆线直接连至CD，TO也可以经过水平缆线直接连至BD。
3综合布线系统入口设施及引入缆线构成应符合图3.1.3-3的要求。
注：对设置了设备间的建筑物，设备间所在楼层的FD可以和设备中的BD／CD及人口设施安装在同一场地。
- 3 -。
综合布线子系统的设计方案

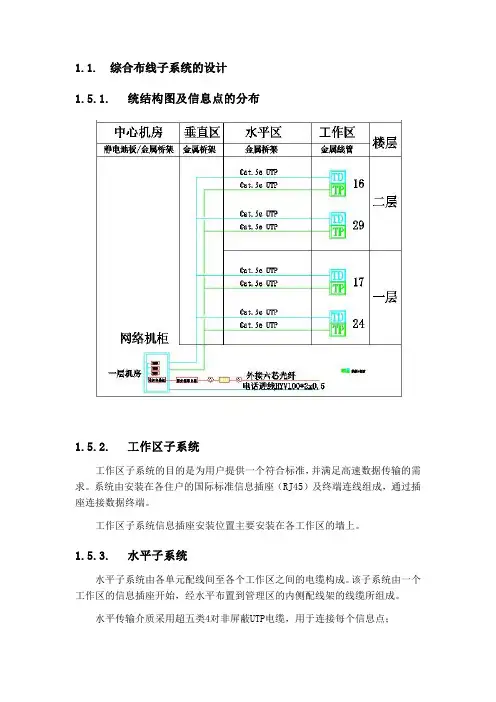

1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准，并满足高速数据传输的需求。
系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。
工作区子系统信息插座安装位置主要安装在各工作区的墙上。
1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。
该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。
水平传输介质采用超五类4对非屏蔽UTP电缆，用于连接每个信息点；根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。
配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。
1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。
其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。
垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。
系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼子配线架之间的干线路由。
1.5.5.管理/设备间子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。
管理设备的选型和配置管理子系统连接水平电缆和垂直干线。
是综合布线系统中关键的一环，常用设备包括快接式配线架、跳线和必要的网络设备。
系统管理中心设置在网络中心，连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。
➢网络机柜选用19“标准机柜1台；➢电缆配线架选用24口模块式配线架；➢跳线使用双绞线同品牌的原厂模块化跳线；➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606（CAS T528）《商业楼宇通信基础设施管理标准》。
主要有线缆标签，终端硬件标识和终端位置标识。
综合布线设计工作区子系统设计
综合布线设计（工作区子系统设计）1、综合布线术语：CD建筑群配线设备BD建筑物配线设备FD楼层配线设备CP集合点TO信息插座TE终端设备2、工作区子系统设计环节：理清需求，记录计算信息点分布状况，设计配置布线设备设计前期条件：1、近期和远期终端设备规定；2、信息插座数量和位置；3、终端旳移动、修改、重新安排状况；4、一次性投资和分期建设比较；5、FD至信息插座之间旳长度≤90m，确定各层互换间旳位置信息插座数量计算：1)计算工作区总面积（不包括走廊、电梯厅、楼梯间、卫生间等面积）；2)工作区数量=工作区总面积÷工作区服务面积；3)信息插座旳数量=工作区数量×每工作区内信息插座数量信息插座数量=电话插座数量+数据插座数量配线子系统缆线与信息插座旳选择：一般，配线子系统旳水平电缆采用一般型铜芯4对对绞电缆；高速率采用光缆。
配线设备交叉连接旳跳线应选用综合布线专用旳插接软跳线；电话可选用双芯跳线。
信息插座应采用8位模块式通用插座或光缆插座。
注：综合布线中有软跳线和硬跳线之分。
一般我们自己用双绞线制作旳跳线称为硬跳线，由于一般旳双绞线旳芯线一般为单根旳实线芯、线缆比较硬、不利于弯曲。
相对旳软跳线就是芯线都是有多股细铜丝构成，做成旳双绞线比较软。
软跳线制造工艺很好，好理线、不轻易折断用起来以便。
价格也比较高。
综合布线系统信息插座旳选用：8芯插座，光缆插座配线子系统线路敷设方式及规定：1、敷设方式：新建，网络地板缆线敷设、地面线槽缆线敷设、吊顶内暗管或电缆桥架（或线槽）缆线敷设、楼板内和墙体内暗管缆线敷设等。
改造，首选新建方式，不可行可采用明管（槽）缆线敷设。
2、敷设规定：综合布线缆线与弱电、强电及设备缆线（管道）间旳安全规定；暗管、明管、线槽布线规定；外径6mm旳4对对绞电缆，SC15穿1根，SC20穿3根，SC25穿6根。
配线子系统缆线用量计算：1、水平电缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(0.5-1m)]×信息插座数量近来长度：交接间至信息插座近来长度2、水平光缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(3-5m)]×信息插座数量FD楼层配线设备旳类型及容量确实定：1、FD配线设备旳类型FD配线设备：IDC配线架、RJ45配线架和光纤配线架。
综合布线系统设计方案（通用5篇）
综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。
教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。
⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。
那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。
综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。
全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。
同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。
作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。
酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。
综合布线水平子系统设计
表5-1各段缆线长度限值
电缆总长度 水平布线电缆 (m) H(m)
工作区电缆 w(m)
电信间跳线和设备电缆 D(m)
100
99 98 97 97
90
85 80 75 70
5
9 13 17 22
5
5 5 5 5
CP集合点的设置 如果在水平布线系统施工中，需要增加CP集合点时，同 一个水平电缆上只允许一个CP集合点，而且CP集合点与FD配 线架之间水平线缆的长度应大于15m。 CP集合点的端接模块或者配线设备应安装在墙体或柱子 等建筑物固定的位置，不允许随意放置在线槽或者线管内，更 不允许暴露在外边。 CP集合点只允许在实际布线施工中应用，规范了缆线端 接做法，适合解决布线施工中个别线缆穿线困难时中间接续， 实际施工中尽量避免出现CP集合点。在前期项目设计中不允 许出现CP集合点。
管道缆线的布放根数 常规通用线槽内布放线缆的最大条数表可以按照以下表 格选择。
线管类型 Pvc、金属 Pvc Pvc、金属 Pvc、金属 Pvc Pvc、金属 Pvc、金属 Pvc Pvc 线管规格/mm 16 20 25 32 40 50 63 80 100 容纳双绞线最多 截面利用率 条数 2 30% 3 5 7 11 15 23 30 40 30% 30% 30% 30% 30% 30% 30% 30%
水平子系统应根据楼层用户类别及工程提出的近、 远期终端设备要求确定每层的信息点（TO）数，在确定 信息点数及位置时，应考虑终端设备将来可能产生的移动、 修改、重新安排，以便于对一次性建设和分期建设的方案 选定。 当工作区为开放式大密度办公环境时，宜采用区域 式布线方法，即从楼层配线设备（FD）上将多对数电缆 布至办公区域，根据实际情况采用合适的布线方法，也可 通过集合点（CP）将线引至信息点（TO）。
综合布线系统技术方案
技术方案目录目录----------------------------------------------------- 2第1章. 综合布线系统----------------------------------- 3 1.1.系统概述 (3)1.2.系统设计范围 (3)1.3.系统架构 (4)1.3.1.工作区子系统 (4)1.3.2.水平布线子系统 (5)1.3.3.垂直主干线子系统 (5)1.3.4.管理间子系统 (6)1.3.5.设备间子系统 (6)1.4.主要设备技术需求 (6)第1章.综合布线系统1.1.系统概述本系统我们将采用万兆光纤网络技术，水平采用千兆六类网络布线，不仅满足语音、数据、图像、多媒体等信息大容量、高速传输，而且所有数据与语音彼此之间可以互换，系统中任何一个信息点都能连接不同类型的计算机设备和其他信息设备，对任何一个分支单元的改动都不会影响系统的其他单元，本系统中我们按照一个业态统一设计。
为了方便管理，我们在首层设计1个消防控制室，地下室设计1个通讯机房；消防控制室内设服务器和网络交换等设备；在各楼层设置弱电配线间，内设综合布线配线架及网络设备。
所有外网主干由各运营商负责至通讯机房机柜内，从运营商机柜内通过光纤跳纤至自用网络机柜内连接，用户可自由选择运营商，这样不仅方便统一管理，用户还可自由选择，更人性化管理。
机柜内数据点水平线缆连接采用标准的19英寸模块化配线架，语音点水平线缆连接采用六类110型配线架，弱电间采用标准的12芯光纤配线架，网络机柜内采用12芯光纤配线架，数据点、语音点接口均用RJ45接口模块端接，工作区子系统和管理区子系统各类跳线采用颜色管理和互换。
1.2.系统设计范围＞本系统分三套独立的布线系统，分别为：外网综合布线、智能化专网布线，内网（无线AP网络）。
＞外网综合布线：外网办公区域每户采用4芯光纤入户的方式，商铺区域每户采用2 芯光纤入户的方式,主干采用万兆光纤，办公和商业户内接入互联网采用光纤到户，多家运营商通信光缆接入通讯机房（地下一层），根据用户需求，在通讯机房跳接，配线方式为：电信间一一楼层分纤箱一一户内弱电箱。
3.5 综合布线系统中 —干线子系统的设计
单层平面建筑物水 平型的干线布线路由
金属管道
电缆托架
一、电缆孔方法
一根或数根直径为l0cm金属管 比地板表面高出2.5-5cm
电缆孔方法
二、电缆井方法
宽度为30cm
2.5cm 高的井栏
电缆捆扎或箍在支 撑用的钢绳上，钢绳靠 墙上的金属条或地板三 角架固定。
三、 金属管道方法
在水平方向架设金属管道， 水平线缆穿过这些金属管道， 让金属管道对干线电缆起到 支撑和保护的作用。
干线子系统的设计
干线子系统的基本概念 设计要求 设计步骤
干线子系统（垂直子系统)
01 是建筑物内综合布线系统的主干部分。
02 是从主配线架至楼层配线架之 间的缆线及配套设施组成的系统。
PART
电信间
01
设备间
02
03
引入口设备
干线子系统的设计要求
（1）确定干线线缆类型及线对
铜缆
光缆
PART
Байду номын сангаас
垂直型
水平型
飞机场候机厅
工厂仓库
（1） 确定干线子系统通道规模
干线子系统通道由一连串穿过配 线间地板且垂直对准的通道组成。
电缆孔
电缆井
确定通道规模，主要就是要确定
干线通道 数目
配线间 的数目
依据 综合布线系统所要覆盖的可用楼层面积。
给定楼层的所有信息插座都在配 线间的75m范围之内
单干线接线系统
端接到目的地的连接硬件上
规划和设计
1、干线子系统布线线缆选择
规划和设计
1、干线子系统布线线缆选择
（1） 4 对双绞线电缆 （2） 100Ω大对数对绞电缆
（3） 62.5/125μm 多模光缆 （4） 8.3／125μm 单模光缆 （5） 75Ω有线电视同轴电缆
综合布线设计方案
综合布线设计方案1.用户需求1.1.系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。
总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。
建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。
系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。
竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。
建成后的系统应满足相关的国际标准和国家标准。
1.2.系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。
（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。
以保证系统有长久的生命力。
（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。
既能满足当前的要求，也能经得起科技进步与时间的考验。
（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。
（5）系统整体上应达到较高水准。
1.3.设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。
不片面追求系统的先进性和超前性，以防止造成投资的浪费。
根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。
（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。
综合布线工作区子系统设计
工作台处墙面或者地面
工作台处墙面或者地面 主席台处地面或者台面 会议桌地面或者台面 主席台处地面或者台面 会议桌地面或者台面 收银区和管理区 收银区和管理区 收银区和管理区 床头或写字台或浴室 写字台处墙面 写字台处墙面 讲台附近 书房
1～2个/工作台
2 个/ 间 2～4个/间 5～10个/间 1个/100平米 1个/30～50平米 1个/50平米 1个/间，写字台 4个/间 1 个/ 间 1～2个/间 1 个/ 套
工作区信息点的配置 每个工作区信息点数量可按用户的性质、网络构成 和需求来确定。 在网络综合布线系统工程实际应用和设计中，一般 按照下述面积或者区域配置和确定信息点数量。表4-2 是根据作者多年项目设计经验给出的常见工作区信息点 的配置原则，提供设计者参考。
表4-2 常见工作区信息点的配置原则
正式设计
方案确认
图4-1 工作区子系统设计的一般工作流程
需求分析 需求分析主要掌握用户的当前用途和未来扩展需要， 目的是把设计对象归类，按照写字楼、宾馆、综合办公室、 生产车间、会议室、商场等类别进行归类，为后续设计确 定方向和重点。 需求分析首先从整栋建筑物的用途开始进行，然后 按照楼层进行分析，最后再到楼层的各个工作区或者房间， 逐步明确和确认每层和每个工作区的用途和功能，分析这 个工作区的需求，规划工作区的信息点数量和位置。
☞ 综合布线系统工作区子系统设计步骤
工作区子系统设计的步骤一般为，首先与用户进
行充分的技术交流和了解建筑物用途，然后要认真阅读建 筑物设计图纸，其次进行初步规划和设计，最后进行概算 和预算。工作区子系统设计的一般工作流程如图4-1所示。
需求分析 技术交流 阅读建筑物图纸 初步设计方案 概算
预算
综合布线设计方案(精选)
综合布线设计方案（精选）综合布线系统设计方案篇一一、需求分析综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。
二、设计原则根据综合布线设计规范之要求，本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。
三、设计依据《智能建筑设计标准》（gb/t50314-2023）《智能建筑工程建设标准》（dbj14-s5-2004）《智能建筑工程质量验收规范》（gb/t50339-2003）《民用建筑电气设计规范》jgj/t16-92gbj 16-87建筑设计防火规范yd/t926 1－2－1997学校通信综合布线系统行业标准《电子计算机机房设计规范》(gb50174-93)《民用建筑电气设计规范》(jgj/t16-92)四、系统设计1、总体设计本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。
按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架cd和配线设备bd置于网络设备机房内（设备间）。
楼层配线架fd置于每层的弱电机房内（电信间），楼层配线架fd至楼层区域配线箱（te），包括至每个数据端点（to）的距离不应超过90米。
从bd至每个楼层fd，光纤传输主干采用48芯万兆光纤。
垂直主干光纤网络采用以太网络结构。
2、系统组成及结构根据eia/tia568a，iso/iecis 118o1及我国的标准，布线系统可划分为六个独立的子系统：1)工作区子系统 (work area subsystem)2)水平子系统 (horizontal subsystem)3)垂直主干子系统 (riser subsystem)4)设备间子系统 (equipment subsystem)5)管理区子系统 (administration subsystem)6)建筑群子系统 (campus subsystem)3.1工作区子系统3.1.1布点原则工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。
